Схема электропроводки на кухне: как правильно спланировать и установить

Как правильно спроектировать схему электропроводки на кухне. Какие факторы нужно учесть при планировании. Сколько розеток необходимо и где их разместить. Как выбрать кабель и автоматы.

Особенности проектирования электропроводки на кухне

Разработка схемы электропроводки для кухни — одна из самых сложных задач при ремонте или строительстве дома. Это связано с несколькими факторами:

• Большое количество мощных электроприборов
• Высокая влажность
• Необходимость продумать расположение розеток и выключателей
• Потребность в хорошем освещении рабочих зон

Поэтому к проектированию электрики на кухне нужно подойти очень ответственно. Грамотно спланированная проводка обеспечит удобство, безопасность и функциональность помещения на долгие годы.

Сколько розеток нужно на кухне?

Минимальное количество розеток для кухни согласно нормативам — 4 штуки. Однако на практике этого обычно недостаточно. Рекомендуемое количество — не менее 6-8 розеток, включая:

• Розетку для холодильника
• Розетку для электроплиты (если она электрическая)
• Розетку для посудомоечной машины
• Розетку для СВЧ-печи
• Розетку для вытяжки
• 2-3 розетки над рабочей поверхностью для мелкой техники

При этом желательно предусмотреть запас на будущее — дополнительные розетки могут пригодиться для новой техники.

Правила размещения розеток на кухне

При планировании схемы размещения розеток на кухне нужно учитывать следующие рекомендации:

• Розетки должны находиться на расстоянии не менее 60 см от раковины и других источников воды
• Над рабочей поверхностью розетки размещают на высоте 15-20 см
• Розетки для стационарной техники (холодильник, плита) располагают в местах ее установки
• Желательно сделать отдельную линию для мощных приборов
• В зоне столовой группы тоже нужно предусмотреть розетки

Продуманное расположение розеток обеспечит удобство пользования техникой и снизит риск перегрузки сети.

Выбор кабеля для проводки на кухне

Для проводки на кухне рекомендуется использовать медный трехжильный кабель. При выборе сечения провода нужно учитывать мощность подключаемых приборов:

• Для освещения и маломощных устройств — 1,5 мм²
• Для розеток общего назначения — 2,5 мм²
• Для электроплиты — 6 мм²

Важно не экономить на качестве кабеля — от этого зависит безопасность всей электросети. Лучше выбирать продукцию проверенных производителей.

Расчет нагрузки и выбор автоматов

Перед монтажом проводки необходимо рассчитать общую нагрузку на сеть и правильно подобрать автоматические выключатели. Для этого нужно:

1. Определить мощность всех электроприборов на кухне
2. Рассчитать максимально возможную одновременную нагрузку
3. Подобрать автоматы с запасом мощности 20-30%

Для кухонной проводки обычно используют автоматы на 16А и 25А. Мощные приборы, такие как электроплита, требуют отдельной линии с автоматом на 32А или 40А.

Особенности освещения кухни

При планировании схемы освещения кухни нужно предусмотреть:

• Общее верхнее освещение (люстра или точечные светильники)
• Подсветку рабочей зоны над столешницей
• Освещение обеденной зоны
• Декоративную подсветку (по желанию)

Рекомендуется использовать двухклавишный выключатель для раздельного управления основным и рабочим освещением. Это позволит создавать комфортное освещение в разных ситуациях.

Требования безопасности при монтаже проводки

При монтаже электропроводки на кухне необходимо соблюдать следующие требования безопасности:

• Использовать УЗО и дифавтоматы для защиты от утечек тока
• Делать надежное заземление всех металлических конструкций
• Применять влагозащищенные розетки в зоне раковины
• Прокладывать кабель в гофре или кабель-каналах
• Не допускать соединений проводов скруткой

Все работы по монтажу электрики должны выполняться квалифицированным электриком с соблюдением действующих нормативов.

Типовые схемы электропроводки для кухни

Для наглядности приведем несколько вариантов типовых схем электропроводки для кухни:

Схема 1: Минимальная комплектация

Эта схема подходит для небольших кухонь площадью до 6 кв.м:

• 1 группа освещения (2-3 точки)
• 4 розетки 16А
• 1 розетка для холодильника
• 1 розетка для электроплиты 32А

Схема 2: Оптимальный вариант

Схема для кухни 8-12 кв.м со стандартным набором техники:

• 2 группы освещения (основной и рабочий свет)
• 6-8 розеток 16А
• Отдельные линии для холодильника, посудомойки, СВЧ
• Розетка для электроплиты 32А

Схема 3: Расширенная комплектация

Вариант для просторной кухни с большим количеством техники:

• 3 группы освещения (основной, рабочий, декоративный свет)
• 10-12 розеток 16А
• Отдельные линии для всей крупной техники
• Розетка для электроплиты 40А
• Теплый пол

При разработке схемы важно учитывать индивидуальные особенности помещения и потребности конкретной семьи.

Ошибки при проектировании электропроводки на кухне

При планировании электрики на кухне часто допускаются следующие ошибки:

• Недостаточное количество розеток
• Неправильное расположение выключателей
• Отсутствие заземления
• Использование кабеля недостаточного сечения
• Объединение в одну линию мощных и слаботочных приборов

Чтобы избежать этих ошибок, лучше доверить проектирование и монтаж проводки профессионалам или тщательно изучить все нормативы перед началом работ.

Схема разводки электрики на кухне: подробный план с фото

На сегодняшний день схема разводки электрики на кухне считается достаточно сложной. Сложность заключается в том, что вы сразу не сможете определиться с бытовой техникой, которая будет расположена на кухне. Именно поэтому вы не сможете правильно рассчитать количество розеток в этом помещении.

Как правило, в этом помещении обязательно должно быть установлено 6 розеток:

1. Для подключения варочной панели.
2. Холодильника.
3. Микроволновой печи.
4. Электрического чайника.
5. Кухонной вытяжки.
6. Посудомоечной машины.

Кроме этого, здесь может присутствовать дополнительная техника. Для нее можно будет разместить дополнительные розетки на кухонной панели. Из-за этих сложностей схема электропроводки на кухне в хрущевке должна быть продумана. Теперь мы с вами рассмотрим оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Если вам будет интересно, тогда можете прочесть про схему электропроводки в двухкомнатной квартире.

Сначала вы можете посмотреть проекты расположения розеток на кухне:

Вам необязательно проводить установку розеток во всех местах, которые изображены на фото. Если вы выполните установку розеток, как изображено на фото, тогда вам необходимо будет установить много автоматических выключателей. Они просто не влезут в квартирный щиток. Также на кухни, скорее всего не будет включаться вся бытовая техника одновременно. Мы детально изучили этот план и рекомендуем установить только 6 электрических розеток. Три розетки обязательно должны находиться в районе столешницы. К ним вы сможете подключить дополнительные электрические приборы. Ниже мы предоставили упрощенную схему проводки на кухне.

Для освещения мы рекомендуем использовать двухклавишный или трехклавишный выключатель света. Он позволяет контролировать подачу освещения в определенные зоны. Если вы планируете использовать готовый проект разводки электрики в комнате, тогда мы рекомендуем опираться на схему электропроводки кухни панельного и частного дома:

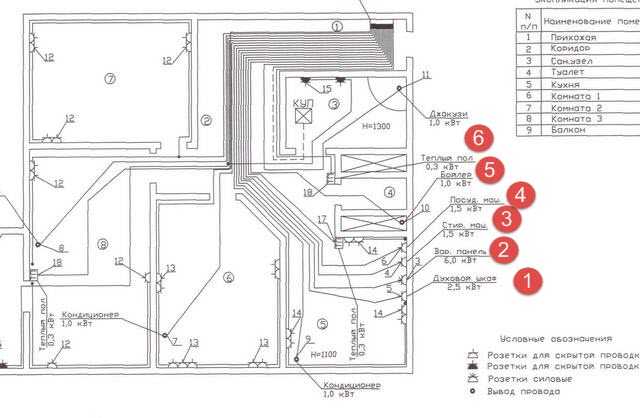

На схеме, которую мы разместили выше, вы сможете увидеть, что она включает всего несколько розеток. Они имеют удобное расположение и поэтому, вы точно сможете подключить к ней все необходимые бытовые приборы.

Также вам следует позаботиться о защитной автоматике. Номинал автоматических выключателей и УЗО должен быть таким как изображено на схеме ниже:

Эта вся информация, которую мы хотели бы сказать про план разводки кухонной проводки. Больше информации ищите в соответствующих рубриках на нашем сайте. Мы надеемся, что эти схемы электропроводки на кухне станут для вас полезными.

Читайте также: схема подключения двойной розетки.

Электропроводка на кухне

Ремонт не обходиться без прокладки электропроводки, особенно если предстоит модернизация кухни. Статистика говорит, что схема электропроводки в доме включает половину всей электроники жилища именно на кухне, здесь провода прокладываются особенно тщательно. Каждый провод должен быть рассчитан на питание определенного электрического прибора, при проектировании учитывайте мощность электроприборов и берите запас на будущее, если вы решите заменить бытовые приборы на новые, более мощные.

Монтаж проводки надо делать, соблюдая все правила безопасности

Содержание

• Подготовительный этап
• Монтаж электрощитка
• Выбираем розетки и выключатели
• Штробим стены
• Кладем кабель в стену
• Итоговые мероприятия

Так что если затеяли ремонт обязательно займитесь проводкой, так как те провода, что были проложены 10-20 лет назад не рассчитаны на современную электронику. Сегодня мы разберемся как делается расчет, увидим, как делается пошаговая электропроводка на кухне своими руками.

Подготовительный этап

Как и другие элементы ремонта прокладка проводки начинается с того, что проводиться расчет электропроводки по мощности и другие подготовительные мероприятия:

1. В первую очередь определитесь с тем, какая разводка электропроводки в квартире уже присутствует. Если она окажется однофазная, то это нехорошо, а если трехфазная, то по мощности у вас окажется приличный запас;
2. После этого приступайте к расчету итоговой мощности электрических приборов. Выполняя этот расчет учитывайте, как выполнена разводка электропроводки, где розетки и выключатели. Чтобы сделать расчет правильно придется вам обложиться документацией к каждому прибору в доме, чтобы вычитать номинальную мощность бытовых элементов кухни;
3. Если говорить в общем, то схема электропроводки должна выйти до 15 кВт, редко, когда расчетная мощность превышает это значение. Да, это огромное число показывает итоговую мощность при условии, что включены все электроприборы разом, хотя такое встречается редко. Но на всякий пожарный случай лучше иметь запас;
4. После этого ищите в интернете таблицу и подбираете исходя из расчетных данных сечение проводов для освещения и для розеток. Наиболее распространены среди других кабели сечением 6 мм, рассчитанные на 10 кВт энергопотребления. Если же у вас расчетная мощность вышла за эти пределы, то не отчаивайтесь – вам подскажут в строительном магазине подходящие провода.

Таблица сечения проводов пригодится всегда

Как показатель учитывайте, что если в вашей квартире уже стояла электрическая печь, то скорее всего у вас трехфазная сеть. Еще перед тем, как начинать ремонт желательно посоветоваться с ЖЭКом, чтобы узнать проведено ли заземление и другие важные мероприятия. От этого зависит как будет проходить монтаж электропроводки своими руками, так как не каждый кабель используется без заземления.

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Выбираем розетки и выключатели

Когда планируется схема электропроводки в квартире отдельного внимания заслуживают и розетки с выключателями. Эти электрические приборы должны обладать должным уровнем безопасности, чтобы ими эффективно пользоваться:

• Для монтажа в условиях классической квартиры идеально подойдут розетки и выключатели, которые рассчитаны на силу тока в 15 Ампер. А в плане долговечности подойдут розетки, смонтированные на керамических пластинах. Положительный момент такого устройства заключается в том, что керамика не плавиться и не горит;
• Кухонный выключатель желательно выбирать максимально плоский: к нему и проводка в доме своими руками подводиться проще и очищать от грязи и жира такое устройство легче. Полезны также небольшие лампочки в выключателях они помогут в темноте отыскать кнопку;
• По нынешним стандартами розетки делают недалеко от пола, не более полуметра. Выключатель ставят чуть повыше, на уровне опущенной руки, то есть метр от пола. Но для кухни делается исключение из этого правила, желательно ставить розетки выше стола, чтобы вода в них не попадала. И не забудьте, что перед монтажом проводиться установка подрозетника в кирпичную стену;
• Под выключатель фонового света отводят место недалеко от входной двери, рядом с косяком. Некоторые размещают этот элемент электрической системы в коридоре, чтобы входя в кухню свет там уже горел;
• Монтажная схема электропроводки квартиры может включать дополнительно локальное освещение над рабочими зонами в кухне.

Очень хорошо, когда под рукой есть схема электропроводки квартиры

Чтобы понять в каких местах у вас должны появиться розетки прикиньте заранее где вы поставите какие электроприборы. Уже отталкиваясь от этого станет видно, в каком месте поставить розетку удобнее, а где желательно не размещать. Так, под холодильник можно сделать отдельную розетку, которую и видно не будет. А вот для кухонного подвесного телевизора желательно выделить отдельный источник питания рядом с ним.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

• Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
• Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
• Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
• Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Если перфоратор у вас уже есть, а покупать долото лишних средств нет, то для прокладки кабелей подойдет и классический бур с упрочненным наконечником.

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Укладка проводов должна осуществляться по всем правилам

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

ПОСМОТРЕТЬ ВИДЕО

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей.

Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.

Как разработать схему электропроводки кухни

При планировании новой планировки кухни или ремонта мы рекомендуем сначала разработать схему электропроводки кухни. Это может показаться едва ли заслуживающим внимания, но ваша проводка будет определять уровень эффективности и функциональности вашей кухни. Сантехника и электропроводка — это две вещи, которые вам нужно сделать правильно.

Ваша кухонная проводка может повлиять на то, какими приборами вы можете управлять, а также на любые потенциальные новые осветительные установки. Удобство и полезность вашей кухни являются частью вашей повседневной жизни. Ваша проводка может стать настоящей головной болью в ближайшем или отдаленном будущем, если ее неправильно спланировать и установить.

Для тех, кто не знаком с этой темой, электропроводка на вашей кухне состоит из различных цепей. Эти цепи спроектированы и установлены для выполнения различных электрических функций и удовлетворения этих конкретных требований.

Например, ваши основные приборы потребляют много электроэнергии, а для освещения требуется меньше. Чтобы обеспечить стабильность и иметь организованную электрическую систему, необходимо составить правильную схему.

Почему важна электрическая схема?

Проводите электропроводку на кухне с учетом вашего грандиозного плана. Подумайте, какую технику вы хотите видеть на своей кухне. И что важно, имейте в виду, какие еще устройства вы, возможно, захотите установить в будущем. Обязательно запланируйте дополнительные электрические розетки выше и ниже по всей кухне.

Помните, что некоторые розетки должны быть легко доступны для работы с некоторыми кухонными приборами. Разместите эти точки питания в тех местах вашей кухни, которые удобно использовать для регулярного использования. И имейте в виду, что в будущем могут появиться дополнительные устройства, которые вы захотите использовать.

Схемы электропроводки на кухне абсолютно необходимы для установки электропроводки. Обычно план составляет электрик, и он вносит неоценимый вклад в размещение и функциональность.

Важным шагом является консультация с лицензированным электриком или инженером-электриком. Это эксперты, которые могут помочь вам выбрать правильный путь для безопасной оптимизации вашего окружения. И ваша идеальная кухня должна соответствовать национальным электротехническим нормам и стандартам.

Однако разумно принимать активное участие в планировании электропроводки на кухне. Сделав это, вы сможете настроить свой план электропроводки так, чтобы он был максимально полезен для вашей семьи.

Как приступить к разработке электрической схемы вашей кухни

Начните с чертежа или макета вашей кухни. На макете обязательно добавьте все свои основные приборы и то, где вы хотите их разместить на кухне. Электропроводка проходит вдоль стен, поэтому все цепи на схеме будут начинаться от стен.

Вам потребуются специальные схемы для некоторых приборов с указанием напряжения и силы тока для каждого из них на схеме. Кроме того, на кухонных схемах используются некоторые стандартные символы, поэтому обязательно используйте их, когда это применимо, чтобы избежать возможной путаницы. Если вам нужна дополнительная информация и вы хотите углубиться в нее, в Интернете есть множество легкодоступных источников.

Что такое хоум-раны?

Таким образом, большинство кухонь используют два «хоумрана». «Хоумран» — это, по сути, одна цепь с тремя-четырьмя точками питания. Они будут работать для мелких приборов и других небольших электрических коммунальных услуг.

С их помощью вы можете добавить набор из 3–4 розеток по обеим сторонам комнаты. Вы делаете это, размещая два хоум-рана вдоль стен там, где считаете нужным. Если вы размещаете эти точки питания рядом с кухонной раковиной или в любом месте, подверженном воздействию воды, обязательным стандартом NEC является использование для этих точек доступа как AFCI, так и GFCI.

Освещение обычно находится в панелях для групп источников света, в зависимости от предпочтений. На вашей кухне может быть несколько панелей или точек питания. Однако имейте в виду, что для низковольтного аварийного освещения требуются панели, отличные от других.

Обязательно обратитесь к некоторым примерам диаграмм в Интернете или проконсультируйтесь с электриком, чтобы помочь вам начать работу. Схему кухни составить сложно. Но с правильной информацией и советами вы можете быть более уверены в своем макете.

О чем следует помнить при проектировании электропроводки:

Национальные электротехнические нормы и стандарты

Национальные электротехнические нормы и правила — это общие стандарты и правила электромонтажа, которым необходимо следовать при прокладке электропроводки в вашем доме. Национальное агентство противопожарной защиты устанавливает эти стандарты и предоставляет рекомендации по применению этих методов для большинства домохозяйств. Однако в зависимости от критериев, установленных вашими местными властями, некоторые из этих правил могут измениться.

Защита GFCI и AFCI — это два критерия, которые в настоящее время являются обязательными для домашней проводки. GFCI предотвращает поражение электрическим током в доме, особенно с точками питания рядом с водой.

Прерыватели цепи замыкания на землю (GFCI) определяют разницу между количеством электричества, поступающего в цепь, и количеством электричества, которое уходит. Когда происходит изменение потока электричества, опасность поражения электрическим током становится опасной. GFCI улавливает это изменение и немедленно отключает питание.

Прерыватели цепи дугового замыкания (AFCI) — это устройства, которые обнаруживают любое искрообразование или искрение, когда электричество скачет между неисправными проводными соединениями. Всякий раз, когда это происходит, существует риск электрического возгорания. AFCI предотвращают это, отключая текущий поток в таких ситуациях.

Другие национальные электротехнические нормы (NEC) и стандарты определяют количество цепей и методы, разрешенные для проведения электрических токов через домашнее хозяйство. Еще одно требование касается регулировки емкости в зависимости от температуры и воздействия различных факторов.

Вы должны учитывать эти характеристики при разработке схемы электропроводки, так как они могут определить, какие цепи проходят где.

Планировка вашей кухни

При разработке электрической схемы кухни учитывайте общую планировку кухни. Насколько близко розетки к раковине? Как вы будете размещать свою технику на столешнице?

Также важно учитывать расположение различных типов освещения, которые вам могут понадобиться. Но имейте в виду, что в дизайне должна быть гибкость на ближайшее или отдаленное будущее.

Хотя сейчас это может показаться неуместным, есть много аспектов вашей кухни, которые вы, возможно, захотите изменить позже. При разработке плана электропроводки помните об общих точках питания и потенциальных требованиях, помимо схемы расположения.

Если вы планируете организовать питание специально для вашей нынешней планировки кухни, делайте это таким образом, чтобы вы могли вносить изменения или ремонтировать с минимальными усилиями.

Во многих хорошо спроектированных домах, построенных десятилетия назад, учитывались общие требования к электропроводке, и поэтому они практически не требуют настройки при модернизации или дополнении.

Итак, выберите схему подключения, исходя из общего представления о том, какой прибор или осветительный элемент будет использоваться.

Читайте также: 5 способов спланировать планировку кухни

Техника, которую вы планируете использовать

Прежде чем приступить к составлению электрической схемы, вы должны иметь четкое представление о том, какие бытовые приборы вы будете использовать и какое освещение тебе понадобится. Кухонные приборы, такие как холодильник, электрический дымоход, плита, посудомоечная машина и мусоропровод, потребляют больше энергии и требуют специальных цепей.

Поскольку некоторые устройства могут быть повреждены электрическими колебаниями или скачками напряжения, необходимо заранее определить различные розетки, для которых может потребоваться дополнительное питание, и подготовиться к этому.

Часто люди предпочитают размещать дополнительное освещение над кухонной мойкой и возле плиты. Хотя это может помочь свести к минимуму потребление электроэнергии, когда вы находитесь на кухне, это также удобство, которого многие ожидают. Так что это особенность, которую следует учитывать при разработке плана проводки.

Вы также должны предусмотреть освещение для конкретных задач, где будут установлены кухонные шкафы, даже если в этом может не быть неотложной потребности. Подсветка шкафов и шкафов — удобное дополнение и обновление вашей кухни. Добавление панели освещения, которая может пригодиться позже, может быть разумным шагом.

Большинство мелких кухонных приборов не требуют отдельной цепи и используют общие розетки. Тем не менее, при проектировании кухни убедитесь, что на всякий случай есть несколько точек питания, которые могут поддерживать более высокое энергопотребление. Вы хотите избежать срабатывания автоматического выключателя.

Консультация с лицензированным электриком

Теперь, когда у вас есть общее представление о том, что следует учитывать при разработке электрической схемы вашей кухни, обязательно проконсультируйтесь с лицензированным электриком. Есть много технических деталей и спецификаций, которые нужно соблюдать. Неправильно выполненная проводка на кухне обходится дорого и представляет угрозу безопасности.

Во-первых, мы рекомендуем иметь хорошее представление о потребностях вашей семьи при разработке электрической схемы вашей кухни. Затем обратитесь к подрядчику или лицензированному электрику, чтобы получить совет относительно наиболее подходящего плана для вашего дома.

Активный интерес к вашей электропроводке окупится в долгосрочной перспективе. Знакомство с вашей электрической схемой и компоновкой является важным знанием, которым нужно обладать. Это может пригодиться во время будущих ремонтов или даже при самостоятельном быстром ремонте позже.

То, что вы теперь знаете о разработке схемы электропроводки на кухне, поможет вам принять более правильное решение для вашего дома и домашнего хозяйства.

Схема электропроводки на кухне

Итак, сложность создания схемы электропроводки кухни заключается в том, что никогда точно не знаешь, где будет установлена ​​вся бытовая техника, и какое точно количество розеток для ее подключения должно быть. Как правило, в этом помещении должно быть установлено не менее 6 розеток: для подключения плиты, холодильника, микроволновой печи, чайника, вытяжки и посудомоечной машины. Кроме того, на стене могут быть такие кухонные приборы, как тостер, мультиварка и даже небольшой телевизор. Именно поэтому схема электропроводки на кухне в хрущевке или в доме должна быть тщательно продуманной и при этом достаточно мощной. Далее мы предложим вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Сразу отметим, что согласно СП 256.1325800.2016 ст. 15.28 (согласно СП 31.110 п. 14.27), в кухнях квартир должно быть установлено не менее 4 розеток на 10 (16) ампер, а если у вас в доме есть электроплиты, то подключение к сети возможно либо напрямую (кабельное к клеммной колодке) или через поляризованный штекерный разъем (розетку).

Для начала рекомендуем посмотреть следующие проекты расположения розеток во всех самых востребованных зонах кухни:

Возможность установки розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли на вашей кухне будет вся предусмотренная бытовая техника.

Рекомендуем установить на кухне не менее 6 электрических розеток, причем 3 из них обязательно над столешницей, как показано на схеме электропроводки двухкомнатной квартиры ниже. При этом розетки должны находиться на расстоянии около 60 сантиметров от раковины и важно, чтобы они не разбрызгивали воду. Подробнее об этом читайте в статье — https://my.electricianexp.com/ru/rozetki-na-kuxne.html.

Что касается освещения, то рекомендуется использовать двухклавишный выключатель света, который будет управлять освещением двух важнейших зон кухни: рабочей (над столешницей) и основной (в центре или по периметру кухни). потолок). Если вы уже используете готовый проект электропроводки в помещении, то рекомендуем вам опираться на эту схему электропроводки кухни панельного и частного дома:

Розеток на приведенной выше схеме электропроводки не много и при этом их расположение очень удобно для подключения всех бытовых приборов.

Согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2) сечение жилы кабеля для электроплиты должно быть не менее 6 кв. мм, при этом учитывать его реальную мощность и проверить, хватит ли 6 кв. сечения мм.
