Самодельный усилитель в машину. Самодельный усилитель для автомобиля: пошаговая инструкция по сборке

Как собрать мощный автомобильный усилитель своими руками. Какие компоненты потребуются для самодельного усилителя. Пошаговая схема сборки усилителя для автомагнитолы и сабвуфера. Какие ошибки следует избегать при самостоятельной сборке автоусилителя.

Компоненты, необходимые для сборки автомобильного усилителя

Для самостоятельной сборки автомобильного усилителя потребуются следующие основные компоненты:

• Микросхема усилителя мощности (например, TDA7293 или TDA7294)
• Импульсный преобразователь напряжения на микросхеме TL494
• Трансформатор
• Полевые транзисторы (например, IRFZ44)
• Диодные сборки для выпрямления
• Конденсаторы и резисторы
• Печатная плата
• Радиатор для охлаждения
• Корпус

Важно правильно подобрать номиналы и мощность всех компонентов в соответствии со схемой. Для надежной работы рекомендуется использовать качественные радиодетали от проверенных производителей.

Схема сборки усилителя для автомобиля

Сборка автомобильного усилителя своими руками включает следующие основные этапы:

1. Изготовление или приобретение печатной платы по выбранной схеме
2. Монтаж компонентов на плату в соответствии со схемой
3. Намотка трансформатора
4. Сборка импульсного преобразователя напряжения
5. Монтаж микросхем усилителя мощности
6. Установка радиатора охлаждения
7. Настройка и проверка работоспособности
8. Монтаж усилителя в корпус

При сборке важно строго следовать схеме, соблюдать полярность компонентов и правильно выполнять пайку. Перед подключением питания необходимо тщательно проверить монтаж.

Особенности намотки трансформатора для автоусилителя

Трансформатор является одним из ключевых компонентов усилителя. При его намотке следует учитывать несколько важных моментов:

• Выбор подходящего магнитопровода (например, феррит) с учетом мощности
• Расчет количества витков первичной и вторичной обмоток
• Использование провода нужного сечения
• Качественная изоляция между обмотками
• Равномерное распределение витков по сердечнику

Правильно намотанный трансформатор обеспечит эффективное преобразование напряжения и надежную работу усилителя. При отсутствии опыта рекомендуется использовать готовый трансформатор.

Настройка и проверка работоспособности самодельного усилителя

После сборки усилителя необходимо выполнить его настройку и проверку:

1. Проверить все соединения на отсутствие замыканий
2. Подать пониженное напряжение питания
3. Измерить напряжения в контрольных точках схемы
4. Настроить частоту преобразователя напряжения
5. Проверить работу при подаче звукового сигнала
6. Измерить выходную мощность и коэффициент нелинейных искажений
7. Провести длительный тест на нагрев

Тщательная настройка и проверка позволят выявить возможные ошибки и обеспечить стабильную работу усилителя. При обнаружении проблем необходимо устранить их до установки усилителя в автомобиль.

Типичные ошибки при самостоятельной сборке автоусилителя

При сборке автомобильного усилителя своими руками следует избегать распространенных ошибок:

• Неправильный выбор номиналов компонентов
• Ошибки в монтаже и пайке
• Недостаточное охлаждение силовых элементов
• Неправильная намотка трансформатора
• Отсутствие защиты от короткого замыкания
• Низкокачественные комплектующие
• Неправильный расчет мощности

Внимательность на всех этапах сборки и использование качественных компонентов позволят избежать большинства проблем и собрать надежно работающий усилитель.

Преимущества и недостатки самодельного автомобильного усилителя

Сборка автоусилителя своими руками имеет как плюсы, так и минусы:

Преимущества:

• Экономия средств по сравнению с покупкой готового усилителя
• Возможность создать усилитель с нужными характеристиками
• Приобретение опыта и знаний в электронике
• Чувство удовлетворения от собственноручно сделанного устройства

Недостатки:

• Требуются определенные навыки и знания
• Высокий риск ошибок при отсутствии опыта
• Сложности с гарантийным обслуживанием
• Потенциально меньшая надежность, чем у заводских усилителей

Взвесив все за и против, можно решить, стоит ли браться за самостоятельную сборку или лучше приобрести готовый усилитель.

Установка самодельного усилителя в автомобиль

При установке собранного своими руками усилителя в автомобиль важно учесть следующие моменты:

• Выбор подходящего места для монтажа с учетом охлаждения
• Надежное крепление усилителя к кузову автомобиля
• Использование предохранителей в цепи питания
• Качественная проводка кабелей питания и сигнальных проводов
• Подключение к штатной электропроводке автомобиля
• Настройка усилителя под конкретную акустическую систему

Правильная установка обеспечит надежную работу самодельного усилителя и качественное звучание аудиосистемы автомобиля. При отсутствии опыта рекомендуется доверить монтаж специалистам.

Полный усилитель для автомобильного сабвуфера – Поделки для авто

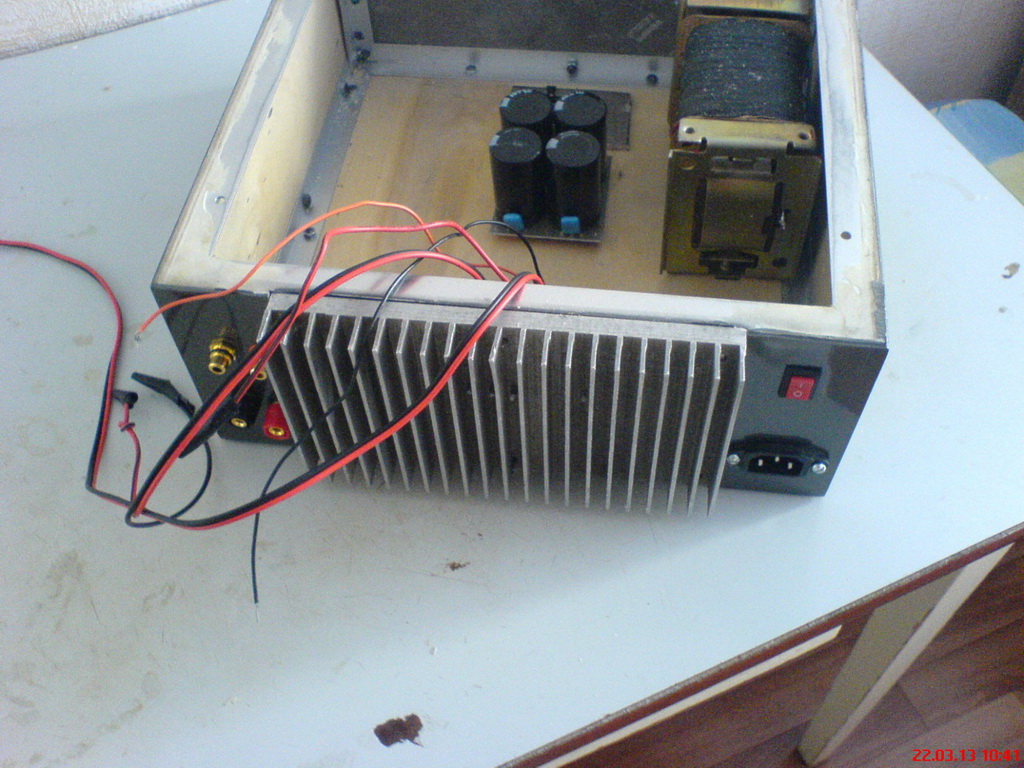

В очередные выходные просматривая фотографии сделанных мною автомобильных усилителей обратил внимание на то, что все они имеют довольно большие габаритные размеры, оно и понятно , если усилитель работает в классе АВ, то нужны большие теплоотводы, которые естественно увеличивают вес и размеры конструкции, но сами платы тоже не из маленьких, ведь автомобильный усилитель это не только усилитель , а совокупность повышающего преобразователя, фильтра низких частот и усилителя низкой частоты.

В общем был охвачен идеей создать компактный усилитель для среднего автомобильного сабвуфера и быстро сел за компьютер и разработал печатную плату, она получилась довольно компактной и продуманной, никакого лишнего пространства, все заполнено компонентами.

Несколько слов о конструкции.

Это законченный моноблок для автомобильного сабвуфера с фильтром низких частот, который обеспечивает срез порядка 100Гц, выполнен на сдвоенном операционном усилителе BA4558, ценители качественного звука может и будут критиковать за такое решение, мол микросхема не из самых лучших, но эту микру внедряю в самые разные проекты и превосходно работает не один год, к тому же микросхема популярная и найти не составит труда.

фильтр низких частот

Фильтр имеет на входе сумматор для суммирования входного сигнала с обеих каналов, лишь только потом сигнал обрабатывается ОУ, срезаются все частоты выше 100Гц, при желании частоту среза можно сделать ниже.

Усилитель мощности построен на привычной для таких целей микросхеме TDA7294, обеспечивает выходную мощность около 100 ватт (70 ватт номинальная), тут хочу обратить внимание зрителей на тот момент, что указанная мощность является реальной, синусоидальной мощностью, а не то, что пишут китайцы на дешевых усилителях, так, что усилитель на полную может раскачивать такие динамические головки как 75ГДН- именно они находят широкое применение в самодельных автомобильных (да и не только) сабвуферных системах.

Преобразователь напряжения.

Я неоднократно пояснял для чего он нужен, более-менее серьезные усилители нуждаются в двухполярном источнике питания, напряжение которого в разы выше, чем напряжение бортовой сети автомобиля, преобразователь просто повышает напряжение до нужного уровня, для питания микросхемы усилителя.

В этом варианте использована традиционная схематика преобразователя – пуш-пул. Это двухтактный DC-DC преобразователь напряжения, имеется трансформаторная развязка, как и в прочем любом автомобильном усилителе.

Микросхема генератора – TL494 настроена на частоту около 150кГц, это довольно много, с учетом того, что во многих источниках советуется настраивать генератор на частоту в 2-3 раза ниже указанной, но сердечник трансформатора у меня марки epcos N87, в случае наших сердечников не советую увеличивать частоту выше 60кГц.

Полевые транзисторы типа IRFZ44, холостой ход инвертора без выходной нагрузки не более 50мА , с подключенным усилителем и фильтром (без входного сигнала) 250мА – это реальные цифры зафиксированные приборами.

Данные намотки трансформатора будут зависеть исключительно от вашего сердечника, в моем случае кольцо имеет размеры 28х14х10, первичная обмотка 2х5 витков жгутом из 5 проводов по 0,7мм, вторичная – 11 витков, жгут состоит из проводов 0,35мм 6 жил.

Напряжение ХХ около 25-27 вольт, под нагрузкой до 50 ватт почти никакой просадки, при нагрузке 100-120 вольт просадка минимальна.

Не смотря на простоту схематических решений, этот комплекс имеет все, что должен иметь любой автомобильный усилитель.

Микросхемы были установлены на панельки DIP8 и DIP16 для быстрой замены, хотя с учетом того, что усилитель будет работать в автомобиле, а это значит вечные вибрации, то желательно их запаять на плату без использования указанных панелей. Выходные выпрямительные диоды поставил типа UF5408, хотя они на 3 Ампера, но справляются отлично.

Дросселя (входной и выходные) были выдраны из вторичных цепей компьютерного бп, намоточные данные особо не критичны, их можно вообще не ставить (многие производители автомобильных усилителей так и делают).

Плата в формате .lay скачать…

Автор; АКА КАСЬЯН

⚡️Автомобильный усилитель своими руками | radiochipi.ru

На чтение 8 мин Опубликовано 18. 05.2015 Обновлено 07.07.2019

В статье на сайте описана конструкция несложного автомобильного стереоусилителя с импульсным преобразователем напряжения.

Его добавление существенно увеличило мощность усилителя на популярных микросхемах TDA7293 или TDA7294 — до 78 Вт на нагрузке сопротивлением 4 Ом, а применение готового корпуса намного упростило его изготовление.

Как часто и справедливо утверждает звучание штатной магнитолы автомобиля может порадовать только неискушённого слушателя. На практике оказывается, что в большинстве случаев реальное значение выходной мощности УМ магнитолы не превышает 20 Вт на канал при нагрузке сопротивлением 4 Ом, а при работе от аккумулятора мощность падает до 16 Вт.

Собственно, даже при такой мощности можно качественно озвучить любой салон автомобиля, если бы не пик-фактор музыкальных сигналов, достигающий в отдельных композициях 20…25 дБ Так встроенный усилитель мощности автомагнитолы без ограничения динамического диапазона может выдать до 5 Вт на канал.

Учитывая качественный рост параметров современных усилителей мощности, вопрос модернизации тракта воспроизведения упирается в физическое ограничение динамического диапазона максимальной выходной мощностью встроенных УМ, а возможности его расширения исчерпаны производителями аппаратуры.

Вследствие высокого уровня зашумления (в том числе и извне) в автомобиле динамический диапазон значительно сужается Шумоизоляция кузова и повышение уровня звукового давления АС помогают увеличить динамический диапазон прослушивания. Установка внешнего УМ на начальном этапе модернизации является, на мой взгляд, наименее трудозатратной.

Необходимо заметить, что доработку автомобильной аудиосистемы нужно начинать с установки более качественной фронтальной АС. Современные мультимедийные устройства для автомобилей оснащены линейными выходами для подключения внешних усилителей. Промышленность предлагает много высококачественных автомобильных УМ, однако их высокая стоимость является существенным ограничением при модернизации.

Подключать же УМ к выходам встроенного в магнитолу усилителя, на мой взгляд, нецелесообразно. Предлагаемый автомобильный усилитель своими руками обладает минимальным функционалом, однако имеет ряд положительных признаков: мощный не стабилизированный источник питания, хороший УМ, минимальный размер корпуса, отсутствие низкокачественных компонентов входного активного фильтра. Номинальное напряжение питания составляет +/-25 В, что даёт возможность повысить мощность на нагрузке 4 Ом до 78 Вт.

В отличие от многих конструкций, описанных в Интернете, этот двухканальный УМ собран в стандартном, доступном и недорогом алюминиевом корпусе фирмы Gainta, показанном на рис. 1 Ширина (размер L на рис 1) — 100 мм. Размеры основной платы 93.6×96 мм, что позволяет вставить ее в специальные пазы корпуса. Приоритет в проекте отдан компактности устройства, поэтому применены детали поверхностного монтажа УМ проектировался под конкретный проигрыватель компакт-дисков, для которого номинальная нагрузка линейного выхода 10 кОм.

Автомобильный усилитель своими руками состоит из не стабилизированного преобразователя напряжения (ПН) и УМ на двух микросхемах TDA7293 (или TDA7294 с учётом различий в цоколевке), а также узла управления по внешнему сигналу Remote сигналом STBY усилителя.

[info]Усилитель для авто схема показана на рис. 2 Преобразователь частоты lenze с функцией плавного пуска собран на микросхеме TL494 и полевых транзисторах. Габаритная мощность трансформатора около 300 Вт, и применение двух пар транзисторов в каждом плече преобразователя позволяет отдавать в нагрузку большую мощность. [/info]

Расчёт трансформатора и выбор магнитопровода проводился с использованием полезной бесплатной программы EXCELLENIT5000 (1). Существует мнение, что УМ с импульсным БП без стабилизации обеспечивают звучание лучше, чем со стабилизированным БП В цепях затвора мощных транзисторов преобразователя включены резисторы (47 Ом), что сужает спектр помех, создаваемых инвертором.

На меньшей плате размещены узел управления включением и контроллер ПН, на большей ПН и УМ. Выходные цепи ПН гальванически не связаны с первичным источником питания. Для включения УМ необходимо наличие напряжении питания 12 В и напряжения управления более 9 В на входе ДУ. Напряжение с входа ДУ через стабилитрон VD1 и резистор R7 поступает на базу транзистора VT2 и открывает его.

Конденсатор С5 служит для задержки включения УМ и фильтрации помех по входу ДУ. резистор R8 обеспечивает минимальный ток для работы стабилитрона VD1. Транзистор VT2 открывается, и на его коллекторе устанавливается напряжение около 0.7 В. загорается светодиод НИ и открывается транзистор VT1. который подает питание на микросхему DA1 и запускает ПН.

Резистор R5 необходим для поддержки закрывающего напряжения на базе VT1 в отсутствии сигнала управления, a R6 для ограничения максимального тока транзистора VT2. При наличии вторичного напряжения ПН напряжение с эмиттера VT1 через R1 поступает на излучающим диод оптопары U1, и он засвечивает фототранзистор оптопары.

При подаче напряжения на микросхему DAI на ее выходе (вывод 14) появляется напряжение 5 В, которое через конденсатор СЗ поступает на вывод 4 управления шириной импульсов TL494 По мере зарядки СЗ напряжение на выводе 4 уменьшается за счёт нагружающего резистора R2. а ширина импульсов на выводах 9. 10 увеличивается.

Так организован плавный пуск ПН. Резистор R2 необходим также для предотвращения зарядки конденсатора СЗ вытекающим током из микросхемы (от 2 до 10 мА). Встроенные усилители ошибки в TL494 не использованы, на не инвертирующие входы 2. 15 DA1 подано напряжение ИОН, равное 5 В. с вывода 14. а инвертирующие входы подключены к общему проводу ПН. Резисторы R3. R4 и конденсатор С4 задают частоту переключения ПН около 50 кГц.

Место под резистор R4 зарезервировано на плате для возможной коррекции частоты работы ПН. Конденсаторы С2 и С1 блокируют ВЧ помехи. С выводов 9. 10 DA1 сигналы управления полевыми транзисторами (ПТ) через разъем XP/XS1 (ZL201-10G. ZL262-10SG производства NINIGI) подаются на основную плату УМ на затворы ПТ На элементах R12. VD4. VT4(R13. VD5, VT5) собраны цепи перезарядки емкости затворов ПТ.

Резисторы R19 – R22 снижают скорость переключения ПТ и уменьшают коммутационные помехи. ПТ попарно подключены к первичной обмотке трансформатора Т1, на среднюю точку которой поступает напряжение бортовой сети автомобиля через плавкую вставку FU1 и П-образный фильтр C6C7L1C10C13C14C18. Конденсаторы С10, С13. С14, С18 подключены в непосредственной близости от средней точки обмотки I трансформатора Т1 для снижения помех.

Диод VD2 служит защитой от обратной полярности питания.
Переменное напряжение с вторичной обмотки Т1 выпрямляется диодными сборками VD7, VD8. фильтруется конденсаторами С20—С23 и далее поступает на микросхемы УМЗЧ.

Кроме того, напряжение +24 В через резистор R14 поступает на транзистор оптопары U1 и при наличии напряжения на входе ДУ устройства поступает на базу транзистора VT3. Элементы R9, VD3, VT3 необходимы для обеспечения быстрой разрядки конденсаторов в цепях STBY. MUTE микросхем DA2.

DA3 после пропадания сигнала ДУ. Связано это с тем, что при выключении магнитолы на ее линейных выходах появляются значительные всплески напряжения, которые приводят к щелчкам н АС. В большинстве самодельных устройств сигналы STBY. MUTE формируют через ограничительный резистор, подключённый к плюсовой цепи питания, поэтому при выключении магнитолы УМ не переходит в режим в ТВУ до разрядки конденсаторов в цепи питания.

В этой же конструкции УМ выключается фактически сразу после пропадания сигнала ДУ с магнитолы. Для обеспечения симметричности нагрузки на ИП и для возможности работы в мостовом режиме один канал УМ работает в инвертирующем режиме. Для минимизации помех, вносимых падением напряжения на “силовых” проводах, общие провода сигнальных и питающих цепей соединяются только в слаботочной части через резисторы R11, R15.

Элементы R16, С9, R23, СИ. R27 и R32 (R17, С8. R18, С12, R24 R29 и R31. R33) образуют фильтры, ограничивающие полосу, и задают коэффициент усиления каналов. Так как включение микросхем DA2, DA3 различно, для выравнивания усиления в каналах можно корректировать общее сопротивление резисторов ООС (R31 и R33). Места для резистора R31 на плате нет, в случае необходимости его устанавливают поверх R33.

В симуляции микросхем в виде ОУ в программном пакете Microcap 9 сопротивление этого резистора оказалось 80 кОм. Спад в области НЧ (-3 дБ на частоте 17 Гц) обусловлен областью применения УМ. Во-первых, фронтальные АС вследствие размера и свойств акустического оформления сильно снижают КПД на низких частотах; во-вторых, результирующая АЧХ в салоне автомобиля обычно имеет подъем в области НЧ на несколько децибел.

Трансформатор собран на торроидальном магнитопроводе Epcos 29,5x19x20 (B64290-L756-X87) из материала N87. Первичная обмотка имеет 8 витков провода диаметром 0,51 мм, сложенного в восемь жил, с отводом от середины. Исходные данные и результаты расчета приведены на рис. 3. Вторичная обмотка содержит 18 витков того же провода, сложенного в три жилы, с отводом от середины.

Витки равномерно распределены по периметру кольца. Дроссель L1 намотан на кольцевом магнитопроводе размерами 23x14x9.5 мм из порошкового железа Т90-52 Micrometals и содержит восемь витков провода ПЭВ 0,51. сложенного в восемь жил. Индуктивность дросселя может и отличаться, важно лишь помнить, что перегрев свыше 75С для такого дросселя недопустим.
