Схема электропроводки онлайн нарисовать. Как нарисовать схему электропроводки онлайн: обзор программ и пошаговое руководство

Как выбрать программу для создания схемы электропроводки онлайн. Какие элементы должна включать схема электропроводки квартиры или дома. Как правильно расположить розетки, выключатели и осветительные приборы на схеме. Какие нормы и правила нужно учитывать при проектировании электропроводки.

Содержание

Программы для создания схемы электропроводки онлайн

Для создания схемы электропроводки онлайн существует несколько удобных программ и сервисов:

  • Draw.io — бесплатный онлайн-редактор диаграмм с большой библиотекой электротехнических элементов
  • SmartDraw — профессиональный онлайн-инструмент для создания электрических схем
  • AutoCAD Online — веб-версия популярного САПР с возможностью черчения электросхем
  • Creately — простой онлайн-редактор с готовыми шаблонами электросхем
  • Lucidchart — универсальный инструмент для создания диаграмм, включая электрические схемы

При выборе программы стоит обратить внимание на наличие необходимых электротехнических элементов, удобство интерфейса и возможность сохранения схемы в нужном формате.


Основные элементы схемы электропроводки

Грамотно составленная схема электропроводки квартиры или дома должна включать следующие ключевые элементы:

  • План помещений с размерами
  • Расположение розеток и их типы (одинарные, двойные, влагозащищенные и т.д.)
  • Расположение выключателей и переключателей
  • Размещение осветительных приборов
  • Распределительные коробки
  • Электрический щит с автоматами защиты
  • Трассы прокладки кабелей
  • Сечение и марки используемых проводов

Важно отобразить на схеме все электроприборы с высоким энергопотреблением — электроплиту, водонагреватель, кондиционер и т.п.

Правила размещения розеток на схеме

При нанесении розеток на план электропроводки следует руководствоваться следующими правилами:

  • Минимальное расстояние от пола — 30 см
  • В ванной и на кухне — не ближе 60 см от раковины или водопровода
  • Возле окон и дверей — не ближе 15 см от проема
  • На каждые 4 кв.м площади — минимум 1 розетка
  • В коридоре — минимум 1 розетка на каждые 10 кв.м
  • На кухне — отдельные розетки для холодильника, посудомойки, электроплиты

Размещение розеток должно быть удобным для подключения бытовых приборов и техники в каждой комнате.


Особенности расположения выключателей

Правильное расположение выключателей на схеме электропроводки обеспечит удобство управления освещением:

  • Устанавливаются на высоте 90-110 см от пола
  • Размещаются со стороны дверной ручки
  • Расстояние от дверного проема — 10-15 см
  • В спальне — дублирующий выключатель возле кровати
  • На лестнице — проходные выключатели вверху и внизу
  • В длинных коридорах — проходные выключатели с двух сторон

Для управления несколькими группами светильников используются многоклавишные выключатели.

Нормы по размещению осветительных приборов

При нанесении на схему осветительных приборов учитываются следующие нормы:

  • Минимальная освещенность жилых комнат — 150 лк
  • Кухня — не менее 200 лк
  • Ванная, туалет — 75-100 лк
  • Коридор — 50-75 лк
  • Расстояние между потолочными светильниками — 2,5-3 м
  • Высота подвеса светильников — не менее 2,5 м от пола

Важно предусмотреть общее равномерное и локальное освещение рабочих зон.

Группировка электроцепей на схеме

Грамотное разделение электропроводки на группы повышает надежность и безопасность системы:


  • Отдельная группа для розеток
  • Отдельная группа для освещения
  • Выделение мощных потребителей в отдельные группы
  • Группировка по комнатам или зонам
  • Не более 8-10 точек подключения на одну группу
  • Равномерное распределение нагрузки по фазам

Каждая группа защищается отдельным автоматическим выключателем. Это позволяет локализовать возможные аварийные ситуации.

Выбор сечения проводов для схемы

Правильный выбор сечения проводов обеспечивает безопасность и надежность электропроводки:

  • Для розеточных групп — не менее 2,5 кв.мм
  • Для осветительных цепей — 1,5 кв.мм
  • Для электроплиты — 6 кв.мм
  • Для водонагревателя — 4-6 кв.мм
  • Для кондиционера — 2,5-4 кв.мм

Сечение провода выбирается с учетом максимальной мощности подключаемых приборов и длины линии. При больших нагрузках или длинных линиях сечение увеличивается.

Как рассчитать необходимое сечение провода

Для расчета сечения провода используется следующая формула:

S = (P * L) / (γ * U * ΔU)

Где:

  • S — сечение провода (кв.мм)
  • P — мощность нагрузки (Вт)
  • L — длина линии (м)
  • γ — удельная проводимость меди (57 м/Ом*мм²)
  • U — напряжение сети (220 В)
  • ΔU — допустимое падение напряжения (2-5%)

Полученное значение округляется до ближайшего стандартного сечения провода в большую сторону.


Нормы и правила проектирования электропроводки

При создании схемы электропроводки необходимо учитывать следующие нормативные требования:

  • ПУЭ (Правила устройства электроустановок)
  • СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»
  • ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные»
  • СНиП 3.05.06-85 «Электротехнические устройства»

Соблюдение этих норм и правил обеспечивает безопасность и надежность электропроводки. Рекомендуется консультироваться с профессиональным электриком при проектировании.


Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков — различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной — одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными — это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли — включили свет, при выходе — выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой «проходной».

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна — розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.

Также рекомендуем посмотреть видео по теме схема электропроводки в квартире своими руками

Схема разводки и подключения электропроводки

Содержание

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.


Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

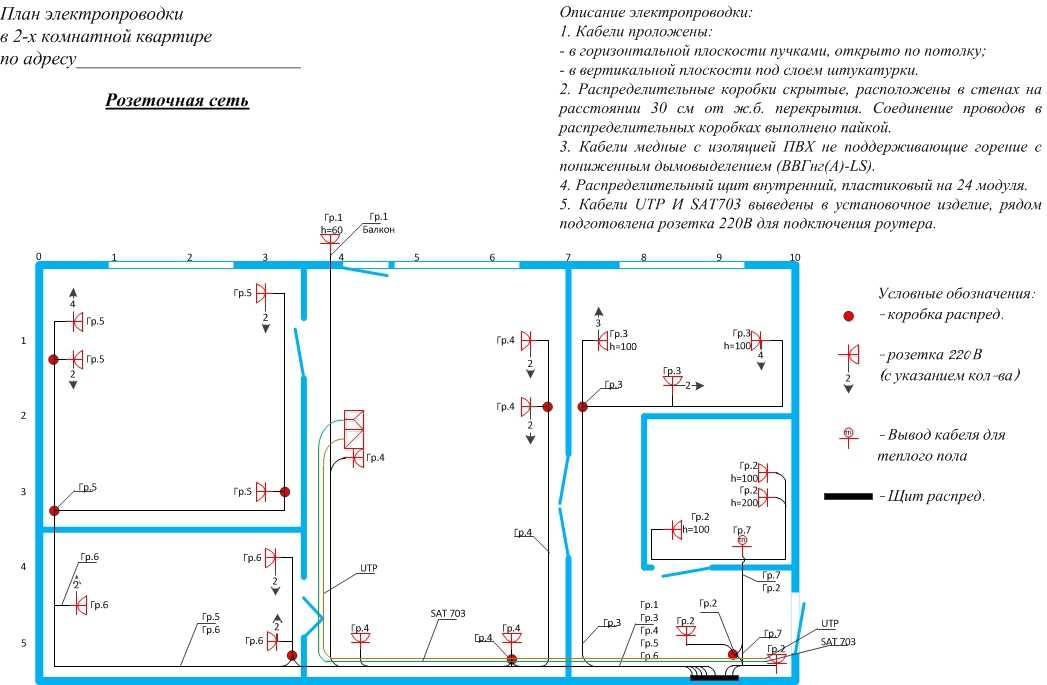

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

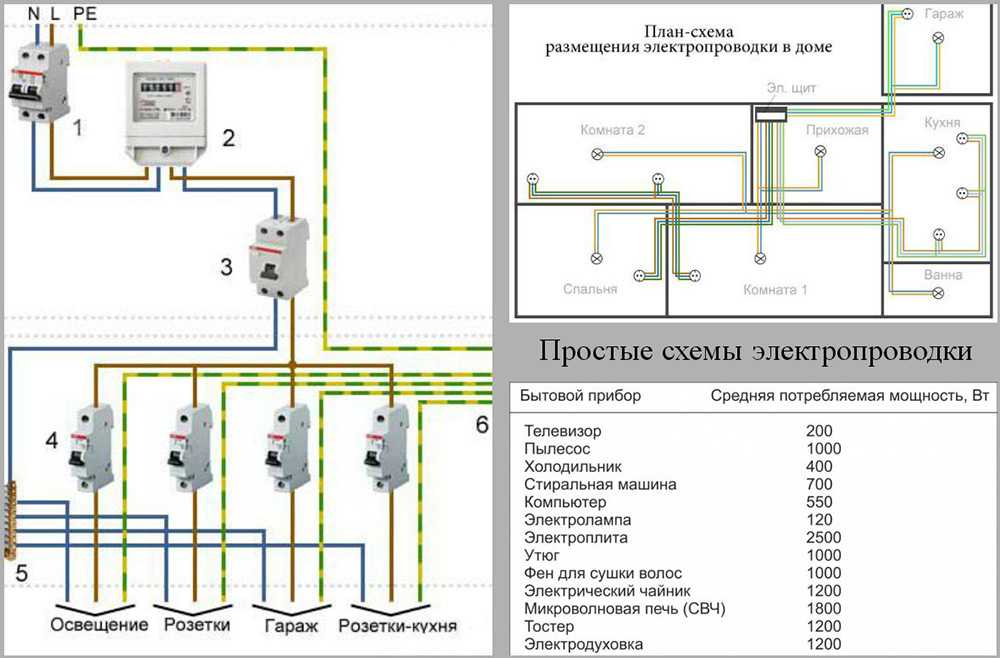

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

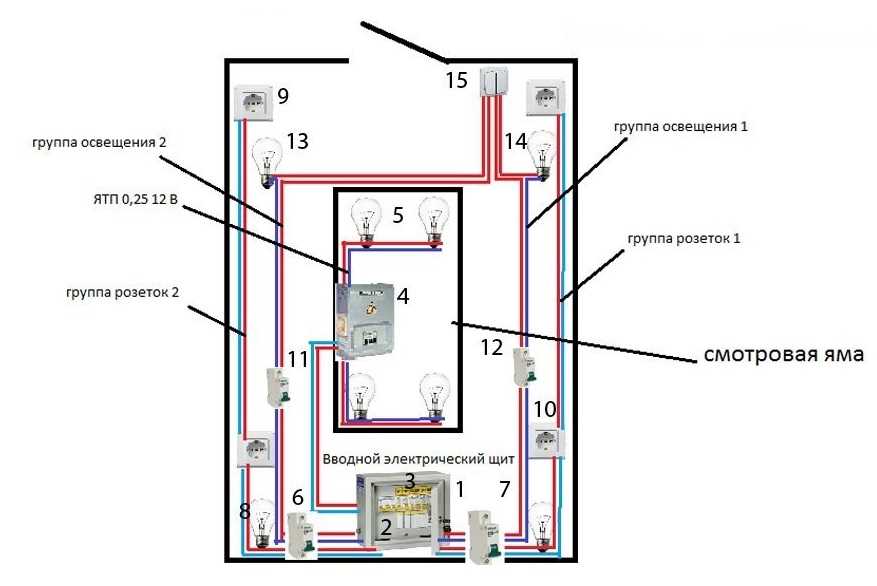

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.

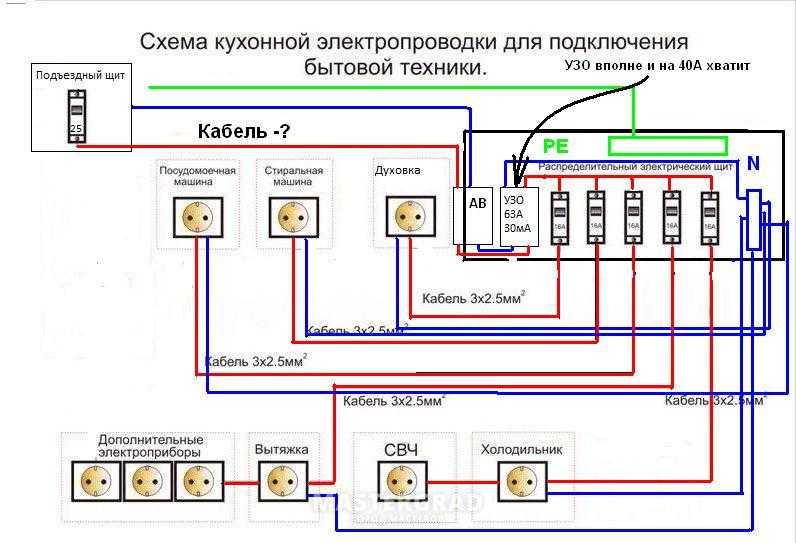

  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы


Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

  • если будет подключено мощное оборудование — электрокотел, теплые полы;
  • если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся, как будем делать разводку


Пример разводки, когда на каждую группу потребителей отдельная линия и защита.

Возможны несколько вариантов:

  • Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
  • Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
  • Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки




Есть два типа проводки, открытая и скрытая:

  • Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
  • Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.


Провода скрытые в пробитых в стене штробах.

Чертим схему разводки электропроводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

  1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
  2. Получаем готовую разметку выполнения работ и нарезки штроб.

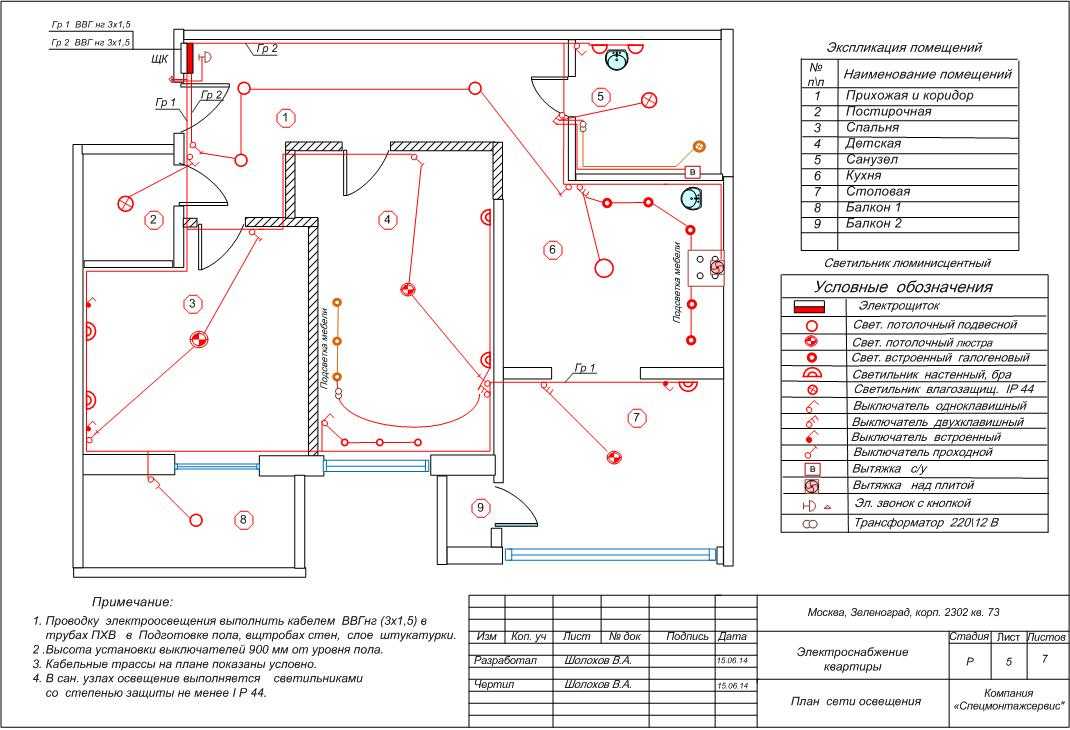

  3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

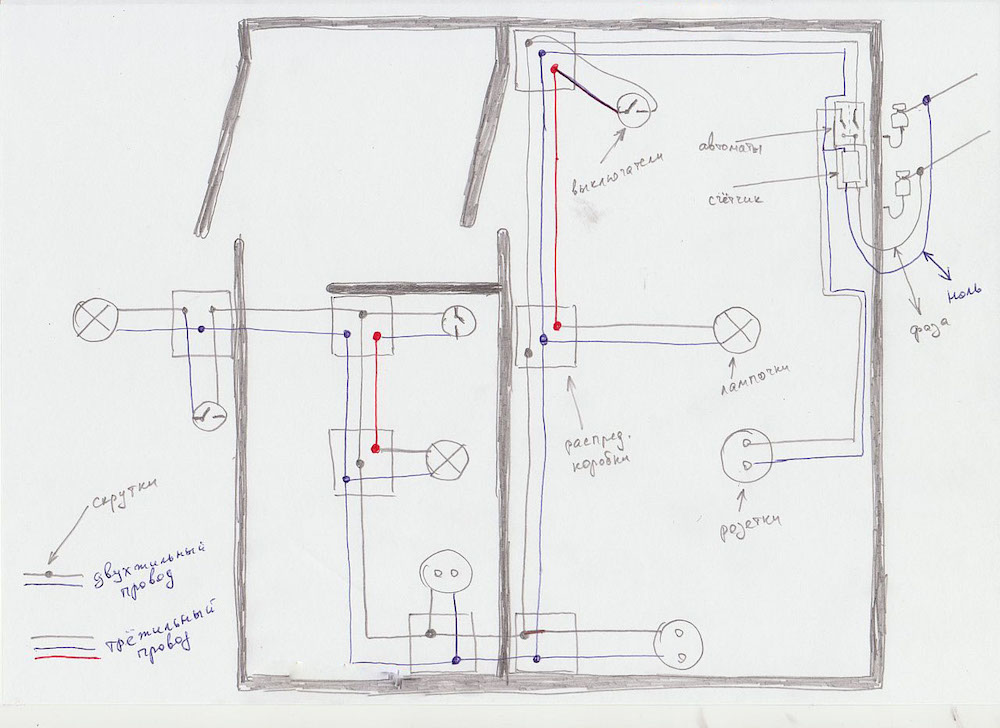

Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки


Пример разметки прямо на стене.

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

  1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
  2. Все разветвления делаются только в распределительных коробках.
  3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
  4. Проводка должна быть на 15 см ниже потолка.
  5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки


Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

ЭлектроприборСредняя мощность, КВтЭлектроприборСредняя мощность, КВт
телевизор0,3-0,4кондиционер1,5-2
принтер0,5-0,3проточный нагреватель воды1,5-1,8
персональный компьютер0,8-0,6емкостный водонагреватель1,5-2
фен1-1,1электродрель0,5-0,8
электроутюг1,6-1,8перфоратор1200
чайник1,2заточной станок (наждак)0,5-1
вентиляторы0,5-1циркулярная пила1,3-2
тостер0,8электрический рубанок0,5-1
кофеварка0,9-1,1электролобзик0,5-0,7
пылесос1,8-1,5шлифовальная машина1,2-1,7
масляный обогреватель1,5-2фуговальный (рейсмусовый) станок2,0-2,5
микроволновка1,4-1,6компрессор1,0-2,0
электрическая духовка2,0-2,1электрическая газонокосилка1,0-1,5
электроплита2,5-3,5сварочный агрегат2,0-3,0
холодильник0,8-0,6минибашня0,8-1,2
стиральная машина2,0-2,5цепная электропила0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

С чего начать составление проекта

В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.

При желании пользуемся принятыми условными обозначениями.

Дальше розетки нужно разбить на групповые цепи  (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

  • Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
  • Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
  • Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер — кабель 3×2,5 мм², марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Составление электропроекта для освещения

  • Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
  • На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры

Как самому сделать электропроект

Как сделать разводку электропроводки в квартире

Источники

  • https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
  • https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4
  • https://ehto.ru/proekty-elektriki/ehlektroproekt-kvartiry-svoimi-rukami
  • https://elektriksan. ru/elektrika/raschjot-jelektroprovodki-v-kvartire/

Электрические CAD и электрические схемы

Электрические CAD и электрические схемы Программное обеспечение

Elecdes — это модуль проектирования 2D-электрических САПР EDS, используемый для создания интеллектуальных принципиальных схем, в том числе; электрические принципиальные схемы, электрические схемы, 1-линейные схемы, кабельные блок-схемы и контурные схемы. Elecdes имеет богатый набор инструментов для рисования и баз данных САПР для автоматизации и ускорения создания схем электрических цепей, а также поставляется со стандартными библиотеками символов и деталей производителей.

Для разработчиков электрических схем и схем проводки

Электротехническое САПР Elecdes предназначено для пользователей, создающих многостраничные электрические принципиальные схемы САПР для строительства, распределительных устройств, технологических процессов, транспортных средств, управления, производства, производства электроэнергии, передачи и распределения (T&D) отраслей. .

Производство электрических диаграмм CAD

  • Более 10000 блоков библиотеки электрических CAD-символов.
  • Библиотеки электрических САПР IEC/ISA/ANSI/IEEE/JIC/JIS/AS.
  • Автоматический генератор клеммных колодок и генератор электрических схем.
  • Комплексное построение 2D-схем электрощитов.
  • Задняя аннотация широкой перекрестной ссылки проекта.
  • Автоматизированные таблицы спецификаций и кабелей на чертежах.
  • Вставка интеллектуального массива Elecdes.
  • Цепь перемещения для интеллектуального перемещения символов с сохранением соединений.
  • Интеллектуальные функции редактирования Elecdes: вставка, перемещение, перетаскивание, копирование, удаление и восстановление строки.
  • 2-линейные и 3-фазные макросы рисования, макросы построения лестничных диаграмм.
  • Терминалы Brownfield для связи со старыми / растровыми диаграммами.
  • Конструктор модулей ПЛК с библиотекой из тысяч текущих карт ввода-вывода от нескольких производителей.
  • Функция «Контактная замена» для замены любого компонента реле другим компонентом ИЛИ замены нормально замкнутого переключателя на нормально разомкнутый переключатель — одним щелчком мыши.
  • «Установщик подкомпонентов», который позволяет быстро выбирать и вставлять контакты (или другие подкомпоненты устройства) любого выбранного реле или устройства. Для больших интеллектуальных реле защиты и распределения это сокращает время развертывания на 60%-9.0%.
  • Вставьте компонент непосредственно из базы данных каталога, при этом символ разумно выбирается из выбранных вами стандартов. Это исключает выбор символа при работе непосредственно с номерами деталей.
  • Автоматическое «инкрементальное» определение имени тега по умолчанию — с программируемыми пользователем именами тегов! Соглашения об именах IEC и ANSI входят в стандартную комплектацию.
  • Автоматическая нумерация проводов, нумерация звеньев и размещение точки соединения.
  • «Именование эквипотенциальных проводов». Теперь провод можно продолжить через клеммные колодки без изменения имени провода.
  • «УМНАЯ СХЕМА СОЕДИНЕНИЯ» может использоваться для создания «реалистичных» планов клемм и посадочных мест устройств, где это необходимо, когда генератор схем соединений создает схему соединений.

Интеграция с САПР

  • Интеграция с AutoCAD 2013-2021.
  • Добавляет электрические панели инструментов САПР, меню и команды в пользовательский интерфейс программного обеспечения САПР.
  • Добавляет вкладки ленты электрических САПР в пользовательский интерфейс AutoCAD.

Функциональность базы данных

  • Более 200 000 производителей запасных частей в каталогах Elecdes поставляются. «Выберите» нужную деталь во время построения схемы. Включает Alstom, ABB, Siemens, SquareD, Telemecanique и другие.
  • Содержит интегрированную базу данных «Ebase» для: управления проектами и отслеживания изменений, автоматизированного индексного списка чертежей проекта, автоматизированных списков соединений проводов, автоматизированных списков кабелей, автоматизированных списков соединений проводников/жил, автоматизированной спецификации материалов и сводки по количеству, автоматизированной маркировки проводов / наконечников списки и ДВУХСТОРОННИЕ ССЫЛКИ НА БАЗЫ ДАННЫХ.
  • Перекрестная ссылка контактов/обмоток сетевого реле. Перекрестные ссылки дублирования имени тега строки. Инструменты навигации по компонентам для удобного поиска и просмотра компонентов, разбросанных по многим листам.
  • Автоматическая перекрестная привязка продолжения проводника.
  • Автоматизированная база данных PROJECT-WIDE GLOBAL EDITOR для массового редактирования тегов, проводов, клемм и спецификаций в ваших электрических схемах САПР. При желании используйте свою любимую базу данных или электронную таблицу в сочетании с глобальным редактором.
  • Приложение для планирования кабелей. Проектируйте и управляйте кабельной системой из базы данных!

Оптимизация схемотехники с помощью онлайн-конструкторов схем — производство печатных плат и сборка печатных плат

Постоянно развивающиеся технологии требуют обновления методов проб и ошибок. Теперь мы делаем работу более доступной, создавая образцы моделей, чтобы обеспечить ее функционирование, прежде чем создавать окончательную осязаемую структуру. Онлайн-конструкторы принципиальных схем — отличный способ быстро и легко создавать профессионально выглядящие принципиальные схемы. Эти инструменты могут помочь вам вывести принципиальную схему на новый уровень, от простых проектов до более сложных проектов. Независимо от того, являетесь ли вы новичком или опытным проектировщиком схем, эти онлайн-конструкторы схем помогут вам легко создать свои схемы. В этой статье мы обсудим онлайн-конструктор принципиальных схем, его преимущества и способы создания наилучших возможных схем. Наконец, мы рассмотрим три самых известных онлайн-программы для создания принципиальных схем.

Что такое онлайн-конструктор схем?

Онлайн-конструктор принципиальных схем — это программное обеспечение, которое позволяет пользователям создавать и редактировать принципиальные схемы, широко известные как принципиальные схемы, с помощью веб-браузера. Как правило, это программное обеспечение включает в себя библиотеку готовых компонентов и символов, которые могут быстро и легко создать принципиальную схему.

Преимущества онлайн-конструктора принципиальных схем

Онлайн-схемы

Использование онлайн-конструктора принципиальных схем дает пользователю следующие преимущества:

1. Экономия времени:

Используя онлайн-генераторы принципиальных схем, можно легко и быстро создавать сложные электрические схемы. Пользователи могут сократить время, необходимое для создания принципиальной схемы с нуля, с помощью онлайн-конструктора принципиальных схем. Это чрезвычайно полезно для инженеров и техников, которые должны работать точно и быстро для создания диаграмм.

2. Экономичность:

Создание принципиальной схемы может занять много времени и денег. Тем не менее, пользователи могут сэкономить деньги, используя онлайн-конструктор принципиальных схем, вместо того, чтобы покупать дорогое программное обеспечение и оборудование. Эта экономичность делает его желательным вариантом для инженеров и техников, которым необходимо быстро создавать сложные схемы.

3. Гибкость:

Онлайн-генераторы принципиальных схем позволяют клиентам изменять свои схемы в соответствии со своими требованиями. Благодаря этой гибкости пользователи могут изменять дизайн по своему усмотрению. Кроме того, пользователи могут изменять размер и форму схемы, а также, например, добавлять или удалять компоненты и провода. Эта функция позволяет пользователям создавать схемы, соответствующие их требованиям.

4. Точность:

Пользователи могут использовать онлайн-конструктор схем, чтобы убедиться, что их схемы правильные и актуальные. Это особенно важно для инженеров и техников, которым необходимо профессионально представлять свои схемы. Пользователи могут создавать точные и актуальные принципиальные схемы с помощью онлайн-инструмента, что необходимо для успеха любого проекта.

5. Удобный для пользователя:

Онлайн-генераторы схем просты и удобны в использовании. В результате начинающие пользователи могут легко создавать сложные диаграммы без предварительного опыта. Примечательно, что любой пользователь может быстро построить диаграммы без каких-либо технических знаний благодаря этому удобству.

6. Гибкость:

Пользователи могут создавать принципиальные схемы для различных целей с помощью гибких онлайн-конструкторов схемных схем. В результате они могут быстро рисовать диаграммы для широкого круга систем и приложений. Инженеры и профессионалы, которым необходимо рисовать схемы для различных целей, найдут его желательной альтернативой благодаря его адаптируемости.

7. Командная работа:

Онлайн-генераторы принципиальных схем позволяют пользователям совместно работать над своими схемами. С помощью этой функции люди могут внести свой вклад в дизайн, поделившись своими диаграммами с другими пользователями. Благодаря этому партнерству легко добиться точности и актуальности конечного продукта. Кроме того, это позволяет пользователям быстро вносить коррективы и гарантирует, что все используют одну и ту же версию схемы.

Как сделать отличную принципиальную схему с помощью онлайн-конструктора схем

Качество вашей принципиальной схемы будет зависеть от того, насколько хорошо вы выполняете процесс проектирования в программе для создания принципиальных схем. Ниже приведены несколько простых итераций, которые приведут вас к превосходной принципиальной схеме:

1. Определите цель и целевой рынок для вашей принципиальной схемы.

Принципиальная схема предназначена для того, чтобы показать, как работает электрическая цепь и различные ее части, включая источники питания, переключатели, резисторы, транзисторы и т. д. Схема должна быть простой для чтения и содержать все детали, необходимые для построения и обслуживания схемы. Целевая аудитория принципиальной схемы может варьироваться от опытных инженеров-электриков до любителей или студентов. Чтобы сделать простую диаграмму для чтения и понимания, убедитесь, что вы настроили ее для аудитории.

2. После выбора перетащите компоненты в библиотеку форм.

Первым шагом при использовании онлайн-конструктора схем является выбор библиотеки форм. Принципиальная схема будет состоять из форм и символов из этой коллекции. Многие формы и символы, включая источники питания, переключатели, резисторы, транзисторы и другие, доступны в большинстве онлайн-конструкторов принципиальных схем. После выбора библиотеки форм перетащите детали на схему. Для этого уберите компонент на диаграмму мышкой, предварительно наведя его на него. Это простой и быстрый метод включения элементов в диаграмму.

3. Нарисуйте предполагаемые соединения.

Теперь нарисуйте соединения и отформатируйте их после добавления компонентов на принципиальную схему. Этот шаг влечет за собой рисование линий, соединяющих компоненты вместе, и стиль линий, указывающий характер соединений. Например, сплошная линия может обозначать подключение питания, тогда как пунктирная линия может обозначать заземление. Этот этап имеет решающее значение для обеспечения точности и ясности принципиальной схемы.

4. Перетащите и назовите источники питания

Далее идет сброс и обозначение источников питания. Этот процесс влечет за собой присвоение имен источникам питания после добавления их на принципиальную схему, например батарей или блоков питания. Этот этап имеет решающее значение для обеспечения точности и ясности принципиальной схемы. Чтобы принципиальную схему было легко понять, также важно убедиться, что вы правильно идентифицировали источники питания.

5. Изучить и поделиться

Просмотр и распространение принципиальной схемы — последний этап. Этот шаг влечет за собой проверку принципиальной схемы на точность и ясность перед ее распространением среди целевой аудитории. Прежде чем поделиться принципиальной схемой, внесите необходимые изменения или исправления. После того, как вы изучили и обсудили ее, ваша принципиальная схема готова к использованию.

Три лучших онлайн-программы для создания принципиальных схем

Ниже приведены три самых известных онлайновых программы для создания принципиальных схем:

EdrawMax

Edraw Max, онлайн-конструктор принципиальных схем, помогает упростить процесс проектирования принципиальных схем быстро и просто. . С помощью этого надежного, но удобного приложения вы можете быстро и легко создавать электрические схемы профессионального вида. Кроме того, программное обеспечение включает в себя широкий спектр функций, которые делают его идеальным выбором для неопытных и опытных проектировщиков схем.

Особенности

Благодаря своим многочисленным возможностям Edraw Max является лучшим вариантом для рисования принципиальных схем. Ваши диаграммы можно легко создавать, используя интерфейс перетаскивания программы. Он также предоставляет широкий выбор символов и шаблонов, которые вы можете использовать для создания своих диаграмм. Кроме того, в программе доступны различные инструменты для соединения объектов, добавления элементов и добавления меток. Кроме того, в нем есть библиотека электрических деталей и символов, которые вы можете использовать для добавления дополнительных деталей к своим схемам.

Pros

Edraw Max — это удобный пользовательский интерфейс. Даже новички могут быстро и легко создавать принципиальные схемы, которые выглядят профессионально благодаря простоте использования и понимания программы. Кроме того, он имеет различные функции, которые делают его идеальным для опытных разработчиков схем. Например, вы можете использовать библиотеку электрических деталей и символов программы, чтобы добавить больше деталей к своим схемам.

Минусы

Edraw Max имеет только английскую версию. Эта функция может затруднить работу пользователей, которым нужно лучше говорить по-английски. Кроме того, у программы нет бесплатной пробной версии, поэтому перед ее использованием необходимо приобрести лицензию.

Lucidchart

Lucidchart — это онлайн-инструмент, позволяющий быстро и просто создавать принципиальные схемы. С помощью этой надежной и удобной платформы вы можете быстро создавать отличные принципиальные схемы с превосходным внешним видом. Кроме того, программное обеспечение имеет множество функций, которые делают его идеальным выбором для начинающих и опытных проектировщиков схем.

Функции

Lucidchart предлагает множество функций, которые помогут вам создавать и настраивать электрические схемы. Эти функции включают в себя обширную библиотеку символов и компонентов, а также мощный интерфейс для рисования, упрощающий создание и настройку диаграмм. Вы также можете использовать его, чтобы делиться своими диаграммами с другими, поскольку он поддерживает несколько форматов файлов и варианты облачного хранения.

Профессионалы

Lucidchart удобен для пользователя, и любой может легко им пользоваться. Кроме того, он имеет обширную библиотеку символов и компонентов. Он также поддерживает несколько форматов файлов и варианты облачного хранилища. Английский, испанский, французский и немецкий — это лишь некоторые из языков, которые предлагает Lucidchart.

Минусы

Lucidchart не является бесплатным программным обеспечением. Хотя существует бесплатная версия программы, в ней мало функций, и она может быть полезна только для личных проектов. Кроме того, программе требуется библиотека электрических символов и деталей, что может быть проблематичным для опытных проектировщиков схем.

Autodesk Eagle

Autodesk Eagle — это мощное онлайн-программное обеспечение для проектирования схем, с помощью которого можно создавать профессионально выглядящие принципиальные схемы. Он имеет множество функций и инструментов, упрощающих создание и настройку диаграмм. Он также поддерживает несколько форматов файлов и варианты облачного хранилища, что позволяет легко делиться своими диаграммами с другими.

Возможности

Многочисленные возможности Autodesk Eagle упрощают процесс создания принципиальных схем. Программное обеспечение предлагает редактор схем, редактор компоновки печатных плат и библиотеку деталей и компонентов, чтобы помочь пользователям в процессе проектирования. Он также включает возможности совместной работы для работы с удаленными командами и инструменты для автоматической маршрутизации, проверки правил проектирования и 3D-визуализации. Eagle от Autodesk доступен как для Windows, так и для Mac.

Pros

Autodesk Eagle — это мощное и удобное программное обеспечение для проектирования печатных плат, которым могут пользоваться как любители, так и профессионалы. Его относительно легко изучить и освоить, и он позволяет пользователям быстро и легко создавать сложные топологии печатных плат. Autodesk Eagle также доступен на разных языках, включая английский, испанский, французский и немецкий.

Минусы

Невозможность бесплатной загрузки Autodesk Eagle является одним из его основных недостатков. Хотя Autodesk Eagle предоставляет бесплатную версию, его функции и возможности имеют серьезные ограничения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
