Схема елочной гирлянды на светодиодах. Схемы и устройство светодиодных новогодних гирлянд: руководство по ремонту

Как устроены светодиодные новогодние гирлянды. Какие бывают схемы подключения светодиодов в гирляндах. Как найти и устранить неисправность в светодиодной гирлянде. Как отремонтировать китайскую гирлянду своими руками.

Основные схемы подключения светодиодов в новогодних гирляндах

Существует несколько основных схем подключения светодиодов в новогодних гирляндах:

• Последовательное подключение
• Параллельное подключение
• Последовательно-параллельное (смешанное) подключение

Рассмотрим каждый из этих вариантов подробнее.

Последовательное подключение светодиодов

При последовательном подключении светодиоды соединяются друг за другом в одну цепочку. Основные особенности такой схемы:

• Простота конструкции
• Одинаковый ток через все светодиоды
• При выходе из строя одного светодиода гаснет вся гирлянда
• Ограничение по количеству светодиодов (зависит от напряжения питания)

Параллельное подключение светодиодов

При параллельном подключении каждый светодиод или группа светодиодов подключается отдельно к источнику питания. Особенности:

• Выход из строя одного светодиода не влияет на работу остальных
• Возможность использования большого количества светодиодов
• Необходимость в токоограничивающем резисторе для каждой ветви
• Более сложная конструкция по сравнению с последовательной схемой

Последовательно-параллельное подключение

Это комбинированный вариант, при котором несколько последовательных цепочек светодиодов соединяются параллельно. Такая схема сочетает преимущества обоих подходов:

• Возможность использования большого количества светодиодов
• Выход из строя одной цепочки не влияет на работу остальных
• Экономия на токоограничивающих резисторах
• Оптимальный баланс между простотой и надежностью

Типовые неисправности светодиодных гирлянд

Несмотря на надежность современных светодиодных гирлянд, иногда они все же выходят из строя. Рассмотрим наиболее распространенные неисправности:

1. Перегорание отдельных светодиодов
2. Обрыв проводов
3. Выход из строя контроллера
4. Неисправность блока питания
5. Окисление контактов

Как определить неисправность в светодиодной гирлянде?

Для поиска неисправности в гирлянде можно использовать следующие методы:

• Визуальный осмотр
• Проверка целостности цепи мультиметром
• Замена отдельных сегментов (если гирлянда модульная)
• Проверка напряжения на различных участках схемы

При визуальном осмотре обратите внимание на потемнение или изменение цвета светодиодов — это может указывать на их перегорание.

Ремонт светодиодной гирлянды своими руками

Во многих случаях светодиодную гирлянду можно отремонтировать самостоятельно. Рассмотрим основные этапы ремонта:

1. Определение неисправности
2. Разборка гирлянды (если необходимо)
3. Устранение проблемы (замена светодиодов, пайка проводов и т.д.)
4. Сборка и проверка работоспособности

Замена перегоревших светодиодов

Чтобы заменить перегоревший светодиод, выполните следующие действия:

1. Определите неисправный светодиод
2. Выпаяйте его из схемы
3. Установите новый светодиод, соблюдая полярность
4. Припаяйте новый светодиод

Помните, что при замене светодиода важно использовать аналогичную модель с теми же характеристиками.

Схема простой светодиодной гирлянды на микроконтроллере

Для тех, кто хочет создать собственную гирлянду с интересными световыми эффектами, можно использовать схему на базе микроконтроллера. Вот пример такой схемы:

«`text VCC | ——|—— | | | —|— R1 470 C1 === | | 100n | | _|_ | 1 —-| |—- 8 VCC |——|RESET VCC| | | | ATtiny13| | | ——|PB3 PB2|—— LED1 | 2 | | 7 |——|PB4 PB1|—— LED2 3 | | 6 ——|GND PB0|—— LED3 | | 5 _|_ _|_ /// /// Компоненты: — ATtiny13 — микроконтроллер — LED1, LED2, LED3 — светодиоды — R1 — резистор 470 Ом — C1 — конденсатор 100 нФ «`

В этой схеме используется микроконтроллер ATtiny13 для управления тремя светодиодами. Микроконтроллер можно запрограммировать для создания различных световых эффектов.

Безопасность при работе со светодиодными гирляндами

При ремонте или изготовлении светодиодных гирлянд важно соблюдать правила безопасности:

• Всегда отключайте гирлянду от сети перед началом работы
• Используйте качественные изоляционные материалы
• Не превышайте допустимую нагрузку на блок питания
• Проверяйте все соединения на надежность
• При работе с сетевым напряжением соблюдайте особую осторожность

Преимущества светодиодных гирлянд перед традиционными

Светодиодные гирлянды имеют ряд преимуществ по сравнению с гирляндами на лампах накаливания:

• Низкое энергопотребление
• Долгий срок службы (до 100 000 часов)
• Безопасность (низкое тепловыделение)
• Устойчивость к механическим воздействиям
• Широкие возможности для создания световых эффектов

Эти преимущества делают светодиодные гирлянды оптимальным выбором для новогоднего декора.

Заключение

Понимание принципов работы и устройства светодиодных гирлянд позволяет не только эффективно их ремонтировать, но и создавать собственные уникальные световые украшения. Независимо от того, занимаетесь ли вы ремонтом существующей гирлянды или разрабатываете новую, помните о безопасности и следуйте основным правилам работы с электроникой. С правильным подходом вы сможете обеспечить яркое и безопасное праздничное освещение на долгие годы.

Краткий обзор основных схем новогодних гирлянд

В этой статье мы рассмотрим основные типы новогодних гирлянд с точки зрения способов компоновки светящих элементов и схем их соединения.

1. Гирлянды с последовательным включением ламп

Как мы уже знаем из наших исторических обзоров, самые первые электрогирлянды собирались из ламп накаливания разной мощности, рассчитанных на различные рабочие напряжения. Собственно, это и определило основную, или «классическую» схему включения таких гирлянд – последовательную. В этом случае ток от источника питания (в роли которого чаще всего выступает обычная электросеть) последовательно протекает через каждую из лампочек гирлянды. Наверно не будет преувеличением сказать, что по этой схеме и её разновидностям построено подавляющее большинство когда-либо выпускавшихся новогодних электрогирлянд. Рассмотрим их чуть подробнее.

1.1. Гирлянда типа «нитка»

В гирляндах этого типа провод, соединяющий источник питания и последнюю лампу в нитке, проложен цельным куском вдоль всей гирлянды. Сама гирлянда представляет собой как бы нить, начинающуюся у сетевой вилки и заканчивающуюся последней лампочкой в цепи. Иногда такие гирлянды ошибочно принимают за модели с параллельным включением ламп, так как обратный провод может находиться в одной оболочке с проводами, соединяющими отдельные лампочки. Нужно помнить, что главным отличием гирлянд с последовательным включением от гирлянд с параллельным включением является зависимость тока в цепи от каждой отдельной лампы. То есть при перегорании или удалении любой из лампочек вся гирлянда погаснет.

1.2. Гирлянда типа «кольцо»

В этом случае длина проводов, соединяющих источник питания и обе крайние лампы гирлянды, примерно одинакова. Нетрудно заметить, что при одинаковом количестве ламп и расстоянии между ними «полезная длина» у этого варианта будет почти вдвое меньше, чем у предыдущего. Тем не менее, подавляющее большинство советских новогодних гирлянд строилось именно по этому варианту схемы. Объясняется это, вероятно, банальной экономией провода на производстве (помните? «Экономика должна быть экономной»! ), хотя у этого правила были и исключения, например гирлянды «Уют» (см. рис. 2), «Фонарик» и некоторые другие.

Ключевой особенностью всех гирлянд последовательного типа заключается в том, что количество ламп в них жёстко зависит от рабочего напряжения входящих в них ламп и напряжения сети. Например, советские гирлянды могли содержать от 5 до 40 ламп на контур (рис. 3), включаемый напрямую в сеть 220 В.

Таким образом, «классическая» последовательная схема включения ламп накладывает ощутимое ограничение на максимальное количество ламп. Теоретически его можно было бы увеличивать, применяя лампы со всё меньшим рабочим напряжением, однако здесь мы сталкиваемся со вторым очень существенным ограничением последовательной схемы: перегорание одной лампочки приводит к погасанию всей гирлянды. Даже в «кольце», содержащем всего лишь 18 фонариков, поиск перегоревшей лампочки может оказаться довольно муторным делом, чего уж говорить про гирлянды с 40 и более лампами!

2. Гирлянды с параллельным включением ламп

Избежать жёсткого ограничения на количество ламп в одном контуре возможно, перейдя от последовательного включения ламп к параллельному. В этом случае каждая лампа независимо питается от общего источника питания, и соответственно её перегорание не повлияет на работоспособность остальной гирлянды (рис. 5):

Особенно данная схема подходит для гирлянд с лампочками, рассчитанными на работу от сетевого напряжения, например неоновыми (в этом случае каждая из ламп подключается параллельно к общей цепи через небольшой балластный резистор). Примером такой гирлянды могут служить, например, «Неоновые свечи» или львовский «Сюрприз» (рис. 6).

Однако чтобы включить по такому принципу миниатюрные лампы накаливания (максимальное рабочее напряжение которых не превышает 36В), их необходимо запитывать от трансформатора или блока питания, обеспечивающих нужное напряжение. Примером такой гирлянды является «Гирлянда ёлочная мигающая» ленинградского производства (рис. 7):

В этой гирлянде применены мигающие лампы МНМ6,3-0,3 со встроенным биметаллическим контактом, за счёт чего обеспечивается независимое мигание каждой лампы в отдельности, что в совокупности создаёт довольно необычный эффект.

Главным недостатком гирлянд параллельного типа с лампами накаливания является довольно высокий рабочий ток, равный N × (ток одной лампы), в отличие от гирлянд последовательного типа, у которых ток всегда будет равен току одной лампы. Это означает, что при прочих равных гирлянда с параллельной схемой должна иметь более мощный источник питания и более толстые провода. К тому же, гирлянды этого типа очень чувствительны к короткому замыканию в патронах или цоколях ламп, которое может не просто привести к погасанию всей гирлянды, но и к выходу из строя источника питания или срабатыванию защитного автомата электросети.

Как мы видим, параллельное включение теоретически вроде бы позволяет создавать гирлянды с любым количеством ламп, однако на практике оно всё же ограничивается приемлемой мощностью (и соответственно размерами) источника питания, а также толщиной использованных проводов. Это обстоятельство привело к созданию следующего вида гирлянд.

3.

Гирлянды со смешанным (последовательно-параллельным) включением ламп

3.1. Гирлянда типа «многоконтурное кольцо»

Увеличить количество ламп в одной гирлянде, не используя мощного источника питания и не повышая толщины проводов, позволяет смешанное (последовательно-параллельное) включение ламп на сетевое напряжение. Такие гирлянды содержат в себе сразу несколько последовательных контуров, включённых параллельно (рис. 4):

Как видим, дополнительные контуры позволяют практически неограниченно наращивать количество ламп в одной гирлянде. Кроме этого, если установить в каждый из контуров лампу с прерывателем («мигающую»), можно получить очень красивый декоративный эффект их хаотического перемигивания. Именно по этому принципу была построена советская двухконтурная новогодняя электрогирлянда «Салют» (рис. 9):

Зарубежные модели, использующие аналогичный принцип, могут содержать до 5 контуров и до 200 или более ламп в одной гирлянде. Не будет преувеличением сказать, что по этой схеме построено подавляющее большинство современных гирлянд с прямым питанием от сетевого напряжения и контроллером световых эффектов (в этом случае каждый из контуров питается от своего канала контроллера). Такие гирлянды могут иметь несколько типичных конфигураций, которые мы рассмотрим подробнее.

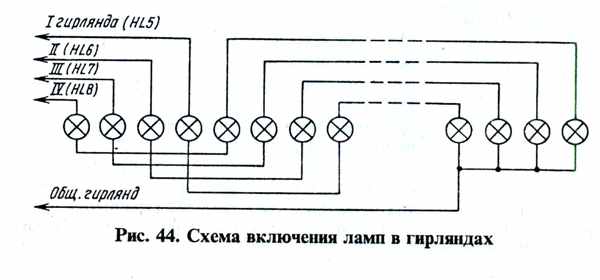

3.2. Гирлянда типа «многоконтурная нитка»

Последовательно-параллельная схема включения ламп является базовой для построения практически всех многоконтурных гирлянд с контроллером световых эффектов. Однако проще всего понять принцип её работы можно именно на гирляндах типа «многоконтурная нитка», где количество посторонних ответвлений и прочих сбивающих с толку «отвлекающих манёвров» минимально (рис. 10):

Наиболее часто встречаются варианты с 4 и 2 контурами (в первом случае каждый из имеющихся в гирлянде цветов управляется раздельно, а во втором цвета группируются по парам, чаще всего «красный-жёлтый» и «синий-зелёный»). Для управления ими используются соответственно 4- и 2-канальные контроллеры (они НЕ взаимозаменяемы!)

3.3. Гирлянда типа «сетка»

С появлением смешанной схемы количество гирлянд, построенных на её основе, стало расти как на дрожжах. Второй очень популярный вариант известен в обиходе как «сетка», так как имеет соответствующую конфигурацию (рис. 12):

На самом деле это всё та же «многоканальная нитка», уложенная определённым образом (рис. 13):

Обратите внимание, что в «сетке» обязательно присутствуют «лишние» провода, выполняющие исключительно несущую функцию (на рисунке они показаны серым пунктиром).

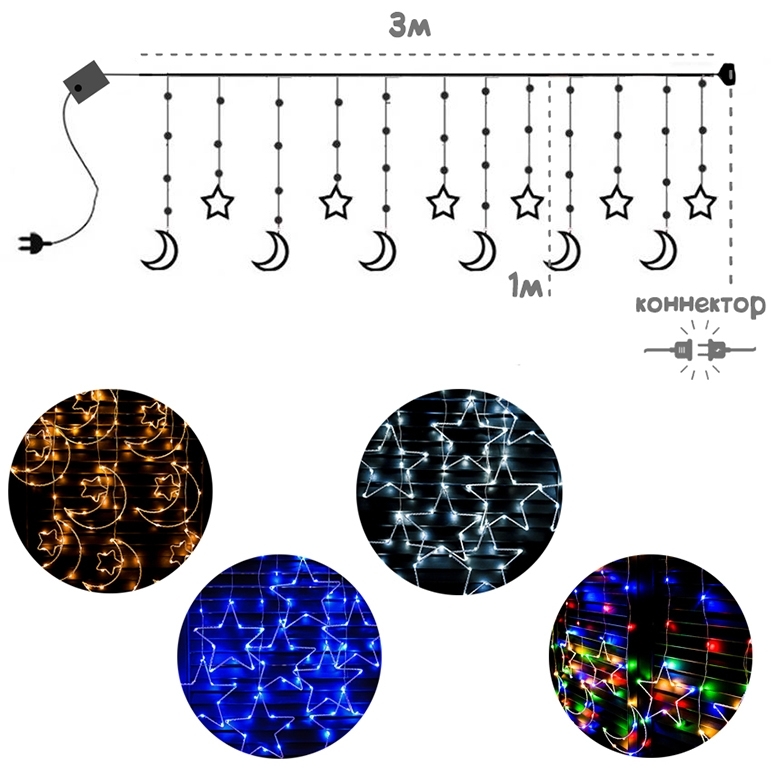

3.4. Гирлянда типа «занавес»

Это ещё один популярный форм-фактор новогодних гирлянд, в первую очередь предназначенный для украшения больших вертикальных поверхностей – окон, витрин, стен и т.д. На самом деле, он представляет собой всё ту же «многоканальную нитку», но разделённую на части, объединённые общим горизонтальным проводом (рис. 14):

На рисунке 14 серым пунктиром показаны границы между «нитками» занавеса (все провода в пределах одной нитки увязываются в один жгут).

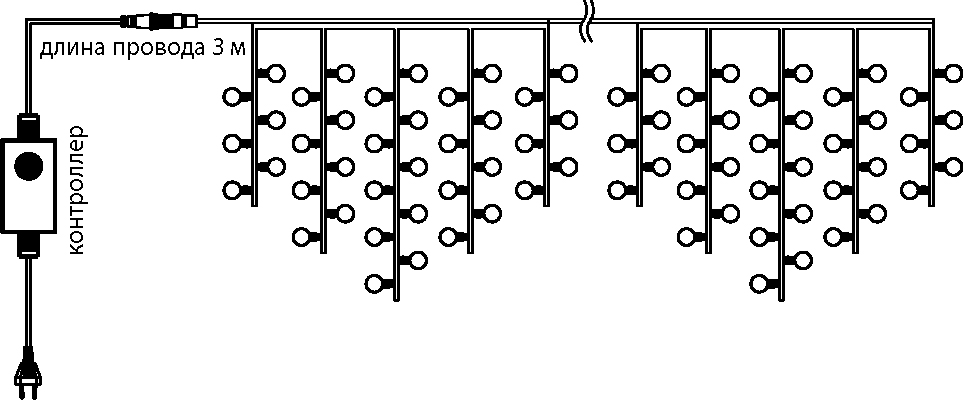

3.5. Гирлянда типа «сосульки»

По сути, это несколько видоизменённый (и чуточку упрощённый) вариант предыдущей гирлянды типа «занавес». Отличается он тем, что в разных нитках присутствует разное количество ламп, а также отсутствием упорядоченности в управляемых цветах. Чаще всего гирлянды этого вида бывают вообще одноцветными, причём могут вовсе не содержать контроллера (рис. 15):

4. Гирлянды со светодиодами

Все показанные выше схемы были построены с использованием миниатюрных лампочек накаливания низкого напряжения (3-24В). Они в полной мере подходят для ретро-гирлянд, выпущенных вплоть до 90-х годов прошлого века. Однако на сегодняшний день основная масса электрогирлянд строится на основе светодиодов. Действительно, светодиоды потребляют меньшую мощность, и при этом дают больше света и обеспечивают более яркие и чистые цвета. Что при этом меняется в схемах?

На самом деле, ничего существенного. Кроме одного нюанса: так как в отличие от лампы накаливания светодиод должен запитываться не стабильным напряжением, а стабильным током, любые цепи со светодиодами должны иметь стабилизатор тока или токоограничивающий элемент (в простейшем случае – резистор).

4.1. Гирлянды с последовательным включением светодиодов

Когда несколько светодиодов подключены последовательно к источнику постоянного напряжения, должно выполняться два главных условия:

N × U_LED < U_c и
I = U_с / [N × (U_LED/I_LED) + R) < I_LED,

где N – количество светодиодов в цепочке, U_LED – номинальное падение напряжения на светодиоде, U_c – напряжение сети (230В), I_LED – номинальный ток одного светодиода, I – общий ток в цепи гирлянды, R – сопротивление балластного резистора. Схема в этом случае будет выглядеть, как показано на рис. 16:

Мощность резистора должна быть подобрана таким образом, чтобы при работе гирлянды он не перегревался. Неправильный подбор резистора (что, к сожалению, иногда встречается у гирлянд китайского кустарного производства) может привести даже к воспламенению гирлянды!

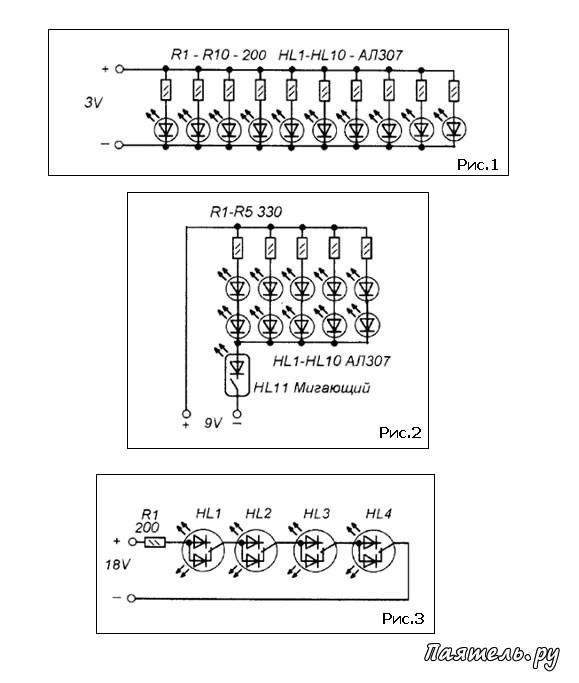

4.2. Гирлянды с параллельным включением светодиодов

Параллельное включение светодиодов встречается, в основном, в гирляндах с питанием от батареек и от розеточных адаптеров постоянного тока. Схема включения в этом случае полностью аналогична параллельному включению обычных ламп, однако каждый диод должен содержать индивидуальный балластный резистор (рис. 17):

По схеме можно видеть, что чем больше будет разница между напряжением батареи и рабочим напряжением светодиодов, тем больше будут суммарные потери на балластных резисторах. По этой причине производители гирлянд стараются сделать напряжение батареи максимально близким к номинальному напряжению используемых светодиодов (обычно 3–3,6В). Иногда в гирляндах с батарейным питанием пренебрегают установкой резисторов, в этом случае ограничение тока обеспечивается внутренним сопротивлением батареи, чего делать не следует. Это приводит к повышенной скорости расхода заряда батареи, а также к перегрузке и выходу из строя отдельных светодиодов.

---

Итак, мы рассмотрели основные схемы, по которым строятся новогодние гирлянды, а также основные конфигурации («нитка», «кольцо», «многоканальная нитка», «сетка», «занавес», «сосульки»), соответствующие этим схемам. Понимание принципа, по которому построена та или иная гирлянда, существенно облегчает её ремонт. Впрочем, ремонту у нас посвящены специальные статьи прошлых лет:

Советы по восстановлению работоспособности новогодних гирлянд

Ремонтируем светодиодную гирлянду

Приглашаем ознакомиться!

Принципиальная схема светодиодной гирлянды

Практически в каждой семье найдется сломанная новогодняя китайская гирлянда, нуждающаяся в ремонте. Декабрь всегда приходит и застаёт в врасплох семьи, которые только накануне, решают поставить новогоднюю елку, и украсить ее красивыми гирляндами. Как правило, что необходим ремонт китайской гирлянде, мы узнаём в не подходящий момент.

На новую вещь, тратиться совсем не охота, а ремонтировать новогоднее китайское чудо собственными силами, может получиться не у всех. Сейчас мы рассмотрим, как устроена простая китайская гирлянда с регулировкой частоты свечения, распространенные неисправности, методы поиска поломки и способы их устранения.

Поиск данных по Вашему запросу:

Принципиальная схема светодиодной гирлянды

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Объемная светодиодная гирлянда на елку
• Как починить китайскую гирлянду: схема. Китайской гирлянды схема
• СХЕМА ЁЛОЧНОЙ ГИРЛЯНДЫ
• Светодиодная гирлянда на микроконтроллере ATiny2313
• Схема светодиодной гирлянды — 5 причин неисправности. Как починить своими руками.
• СХЕМА ЁЛОЧНОЙ ГИРЛЯНДЫ
• Схемы подключения светодиодов к 220В и 12В
• Схемы управления гирляндой на двухцветных светодиодах (К651ИЕ10, ИЕ8)
• Необычные идеи изготовления новогодней светодиодной гирлянды своими руками
• Схема гирлянды. Подборка схем новогодних гирлянд на новый год

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — схема светодиодной гирлянды с эффектами

Объемная светодиодная гирлянда на елку

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны. Развитие микроэлектроники и широкое её применение в промышленном производстве, в устройствах и системах управления самыми разнообразными объектами и процессами является в настоящее время одним из основных напра в лений научно технического прогресса.

Выполняя команды за один цикл, ATtiny достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производ и тельности. AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения.

Все 32 регистра непосре д ственно связаны с арифметико-логическим устройством АЛУ , что позволяет получить доступ к двум незав и симым регистрам при выполнении одной команды. В результате эта архитект у ра позволяет обеспечить в десятки раз большую производительность, чем ста н дартная CISC архитектура.

В режиме Power-down регистры сохраняют свое значение, но генератор останавливается, блокируя все функции прибора до сл е дующего прерывания или аппаратного сброса. В Standby режиме задающий ген е ратор работает, в то время как остальная часть прибора бездействует. Это позволяет очень быстро запустить микропроцессор, сохраняя при этом в реж и ме бездействия мощность. Прибор изготовлен по высокоплотной энергонезависимой технологии изготовления памяти компании Atmel.

Встроенная ISP Flash позволяет перепр о граммировать память программы в системе через последовательный SPI интерфейс или обы ч ным программатором энергонезависимой памяти. Объединив в одном кристалле 8- битное RISC ядро с само программирующейся в системе Flash памятью, ATtiny стал мощным микроконтроллером, который дает большую гибкость разрабо т чика микропроцессорных систем.

В конце года был выпущен опытный микроконтроллер AT90S, а во второй половине го корпорация Atmel приступила к серийному производству нового семейства микроконтролл е ров, к их рекламной и технической поддержке.

Новое ядро было запатентовано и получило название AVR. Существует несколько трактовок данной аббревиатуры. Процессор AVR имеет 32 8-битных регистра общего назнач е ния, объединённых в регистровый файл. Также, только эта пара используется в качестве операндов для к о манды само программирования где доступна ;. У переключателя SA2 замкнутое положение соответствует режиму регулиро в ки скорости выполнения программ, а разомкнутое — режиму регулировки част о ты горения светодиодов. Порядок нумерации светодиодов в схеме соответствует их порядку зажигания при выполнении программы.

Тип светодиодов, указанный на схеме использовался в опытном образце, для схемы подойдут любые светодиоды :. Смотреть рис Необходимо выбрать резистор сопротивлением Ом ближайшее большее значение. Понятия о надежности системы. Вычислительные системы — это совокупность вычислительных средств включающих в себя не менее двух вычислительных машин или процессов предн а значенных для обработки цифровой информации с заданным алгоритмом.

Качеством называется совокупность свойств определ я ющих пригодность использования системы по назначению, при этом показатели качества опред е ляются назначением, машины или системы её структурной, назначением, функционир о ванием.

Надежностью — называют свойство технического устройства сохранять свои характеристики в данных услов и ях эксплуатации. Рассчитываем коэффициент нагрузок К нс для конденсат о ров по формуле.

Описание теоретической части сведений по микропроцессорным с и стемам и контроллерам. Воловий А. Интегральные акселерометры. Григорьев В. Программное обеспечение микропроцессорных с и стем. Бродин В. Гутников В. Интегральная электроника в измерительных устро й ствах. Щелкунов Н. Микропроцессорные сре д ства и системы. Обзор аналогов изделия. Описание структурной схемы.

Описание схемы электрической принципиальной. Разработка и расчет узлов схемы электрической принципиальной. Обоснование выбора элементов схемы. Расчет печатной платы.

Тепловой расчет. Общие сведения о микроконтроллерах, их сфера применения. Построение электрической принципиальной схемы светодиодного табло на микроконтроллере PIC16C Расчет цепи схемы, программирование микроконтроллера. Особенности расчета надежности системы. Общие принципы разработки устройств на микроконтроллерах и внедрения их в производство. Принцип действия матриц на основе светодиодов. Разработка функциональной схемы устройства управления светодиодной матрицей с использованием микроконтроллера.

Назначение и область применения светодиодной информационной панели. Разработка структурной и принципиальной схемы. Блок система электропитания. Разработка печатной платы. Компоновка проектируемого устройства. Поиск и устранение неисправностей в проекте. Схема сопряжения микроконтроллера с фотоимпульсным датчиком. Расчет потребляемого тока от источника питания. Блок-схема программы вывода информации на индикацию. Сравнительная характеристика лабораторных блоков питания.

Описание принципа работы электрической схемы устройства. Описание конструкции лабораторного стенда, его основные функциональные узлы. Расчет трансформатора, выпрямителя, надежности устройства.

Разработка принципиальной электрической схемы на базе микропроцессора. Механизм работы устройства, его зависимость от сигналов, приходящих на микроконтроллер от датчиков присутствия человека в помещении. Выбор датчика присутствия. Расчет параметров реле. Выбор и обоснование схем устройства термостабилизатора паяльника на микроконтроллере.

Моделирование принципиальной схемы с помощью Multisim Алгоритм ремонта, диагностики и технического обслуживания. Расчет технических параметров элементной базы. Разработка цифровых часов, отображающих время посредством светодиодной индикации. Выбор и обоснование структурной схемы и электрорадиоэлементов: резисторов, светодиодов. Определение средней наработки на отказ.

Процесс программирования PIC-контроллера. Расчет простой электрической цепи. Составление системы уравнений для вычисления токов и напряжений в сложной электрической цепи методами Крамера и обращения матрицы.

Составление выражения комплексного коэффициента передачи. Работы в архивах красиво оформлены согласно требованиям ВУЗов и содержат рисунки, диаграммы, формулы и т. Рекомендуем скачать работу. Главная База знаний «Allbest» Коммуникации, связь, цифровые приборы и радиоэлектроника Светодиодная гирлянда на микроконтроллере ATiny Светодиодная гирлянда на микроконтроллере ATiny Характеристика элементов архитектуры и технических параметров микроконтроллера ATiny Описание принципа работы светодиодной гирлянды и расчет её электрической цепи.

Расчет и разработка электрической принципиальной схемы светодиодной гирлянды. Общая часть 1. Специальная част 2. Понятия о надежности системы 3. Специальная часть 2. Тип светодиодов, указанный на схеме использовался в опытном образце, для схемы подойдут любые светодиоды : — с напряжением питания вольта ; — резисторами R1-R17 можно регулировать яркость свечения светоди о дов.

Качеством называется совокупность свойств определ я ющих пригодность использования системы по назначению, при этом показатели качества опред е ляются назначением, машины или системы её структурной, назначением, функционир о ванием Надежностью — называют свойство технического устройства сохранять свои характеристики в данных услов и ях эксплуатации.

Описание принципа работы устройства. Расчёт надёжности схемы. Выполнение графической части. Источник бесперебойного питания мощностью Вт. Проектирование светодиодного табло на микроконтроллере PIC16C Разработка светодиодной матрицы. Разработка светодиодной информационной панели. Разработка архитектуры, принципиальной схемы и конструкции специализированного микроконтроллера.

Как починить китайскую гирлянду: схема. Китайской гирлянды схема

Зимой отмечают один из самых значимых праздников в году — Новый год. Торжество растягивается на несколько дней, затрагивая рождественские каникулы. К этому времени каждый человек стремится украсить свою квартиру или частный дом, используя праздничную иллюминацию. Совершенно необязательно покупать светильники в магазине: вы можете сделать светодиодную гирлянду самостоятельно, причем речь идет об автономных устройствах, которые питаются от батареек, либо о более требовательных промышленных, подключаемых к электрической сети переменного тока напряжением В.

Светодиодная гирлянда на tiny Схема светодиодной гирлянды. Принципиальная схема гирлянды. Запаиваем детали и получаем.

СХЕМА ЁЛОЧНОЙ ГИРЛЯНДЫ

Для оживления новогодней елки и для получения различных световых эффектов в рекламных целях, а также на эстраде или в демонстрационных установках служат различные переключатели источников света — ламп накаливания, светодиодов или целых гирлянд, составленных из таких источников. В настоящее время опубликовано множество самых разных схемных решений Здесь будут представлены схемы лишь некоторых переключателей, созданных на основе бесконтактных элементов. Принципиальная схема одного из таких бесконтактных переключателей показана на рис Это симметричный мультивибратор , транзисторы VT1 и VT2 которого попеременно открываются и закрываются Если открыт транзистор VT1, то горит гирлянда лампочек HL EIL20 при открывании транзистора VT2 эти лампочки гаснут,. Рис Принципиальная схема переключателя из лампочек от карманного фонаря. HL40 загорается Продолжительность горения гирлянд зависит от емкостей С2 и СЗ и сопротивлений R1 и R2 Некоторые лампочки гирлянд можно разместить внутри елочных игрушек, что будет создавать интересные световые эффекты. В наладке этот переключатель не нуждается Во избежание перегрева транзисторов их следует установить на радиаторы- теплоотводы.

Светодиодная гирлянда на микроконтроллере ATiny2313

Схема новой гирлянды показана на сайте www. Из трёх рассеивателей были удалены токоограничивающие резисторы, вместо них в источник питания установлены два резистора R1 и R2 сопротивлением по 2,7 кОм. Такое решение повышает безопасность эксплуатации гирлянды. Диодный мост VD1 выпрямляет сетевое напряжение, а последовательно включённые конденсаторы С1 и С2 сглаживают пульсации выпрямленного напряжения.

Питание микросхем осуществляется от параметрического стабилизатора на ДД.

Схема светодиодной гирлянды — 5 причин неисправности. Как починить своими руками.

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны. Развитие микроэлектроники и широкое её применение в промышленном производстве, в устройствах и системах управления самыми разнообразными объектами и процессами является в настоящее время одним из основных напра в лений научно технического прогресса. Выполняя команды за один цикл, ATtiny достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производ и тельности. AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Все 32 регистра непосре д ственно связаны с арифметико-логическим устройством АЛУ , что позволяет получить доступ к двум незав и симым регистрам при выполнении одной команды. В результате эта архитект у ра позволяет обеспечить в десятки раз большую производительность, чем ста н дартная CISC архитектура.

СХЕМА ЁЛОЧНОЙ ГИРЛЯНДЫ

В этой статье предложена новая концепция электронных светильников, как, впрочем, и любых других электронных игрушек для новогодней елки, основанная на идее автономного питания каждого светильника и каждой игрушки. Естественно, теперь это будут уже не лампочки, а светодиоды, желательно яркие и сверхяркие — они экономичнее, то есть дают тот же световой поток при гораздо меньшей подводимой электрической мощности. Свет их не должен быть постоянным — вспыхивающие или мерцающие огни смотрятся гораздо лучше. Это одновременно позволит и экономить электроэнергию, ведь запас ее в автономном источнике весьма ограничен. Поскольку вспыхивающие огоньки никак не связаны друг с другом и период мерцания у них разный, они в каждый момент времени создадут случайные, неповторимые и непредсказуемые картины, в отличие от вполне упорядоченного ритма включения существующих гирлянд. Блок содержит всего 6 деталей, включая элемент питания и светодиод. Это блокинг-генератор, содержащий транзистор VT1 и трансформатор Тр1. Часть обмотки трансформатора с большим числом витков между левым по схеме выводом и отводом включена в коллекторную цепь транзистора, а другая, меньшая, часть создает напряжение обратной связи, приложенное через конденсатор С1 к базе транзистора.

На настольную елку-малютку можно повесить гирлянды из светодиодов Принципиальная электрическая схема переключателя гирлянд.

Схемы подключения светодиодов к 220В и 12В

Принципиальная схема светодиодной гирлянды

Сайт Алексея Пахомова. Электроника Опубликовано в Дом Вокруг дома Досуг Природа Ракеты. Диалог Обратная связь.

Схемы управления гирляндой на двухцветных светодиодах (К651ИЕ10, ИЕ8)

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче. Про подключение светодиодов к 12 и В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.

Новогодние праздники наступают как всегда неожиданно и приносят с собой много приятных хлопот. Пора задуматься о подарках, в первую очередь детям, для взрослых накрыть стол, подобрать хорошую музыку и обязательно поставить елку, которую нарядить, чтобы гостям было весело и уютно.

Необычные идеи изготовления новогодней светодиодной гирлянды своими руками

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Пришло время подумать, чем порадовать глаз в новогодние праздники.

Схема гирлянды. Подборка схем новогодних гирлянд на новый год

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов. Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Гирлянда уличная светодиодная морозостойкая дождь

Содержание

• Светодиодные уличные гирлянды (морозостойкие) купить в Новосибирске
• Как отремонтировать светодиодную гирлянду своими руками
• Типы LED гирлянд
• Конструкция и схема гирлянды
  • Схема гирлянды на светодиодах
• Основные причины неисправностей
  • Некачественная пайка
  • Перегорел светодиод
  • Хаотические мигания лампочек
  • Не горит часть гирлянды
  • Тусклый свет
• Создание гирлянды своими руками
• Устройство, схема и ремонт контроллера для гирлянд своими руками
• Схема, устройство и принцип работыконтроллера для гирлянд
  • Электрическая схема и принцип работы контроллера
  • Устройство и конструкция контроллера
• Ремонт контроллера для гирлянд
  • Пример ремонтамногоканального светодинамического контроллера дюралайт
  • Способы проверки работы контроллерадюралайт и елочных гирлянд
• Как подключить гирляндудюралайт минуя схему управления контроллера
  • Подключение елочной гирляндысделанной из лампочек накаливания напрямую
  • Подключение светодиодного шнура дюралайтили елочной гирлянды напрямую
• Особенности гирлянд для дома и улицы
• Виды и размеры
• Технические особенности
• Стоимость украшений
• Популярные товары
• Как выбрать светодиодную гирлянду для улицы и дома
• История появления
• Как они устроены
• Виды гирлянд по форме и внешнему виду
  • Режимы работы
  • Что такое дюралайт
• В чем отличия у гирлянд для дома и улицы
• Как правильно выбрать
• Подключение к питанию
• Идеи и советы по украшению фасада и комнат
• Советы по правильному подключению новогодней гирлянды на улице
  • Правильный выбор гирлянды
  • Правильное подключение низковольтной гирлянды на улице
  • Выбор блока питания (трансформатора)
  • Использование гирлянды с 220-вольтовым питанием

Светодиодные уличные гирлянды (морозостойкие) купить в Новосибирске

Синий, розовый, красный, фиолетовый, разноцветный, теплый белый — на каждой десятиметровой нити сотня светодиодов. Подобрать и купить светодиодную гирлянду со встроенным переключателем в нашем интернет-магазине очень просто. Яркие украшения дизайна от крупнейших изготовителей из России и Китая — в наличии под заказ.

Светодиодные гирлянды легко эксплуатировать, декорировать ими можно как внутри дома, так и фасады зданий, домов и торговых центров. Купите уличную гирлянду, декорируйте двор и поднимите настроение не только себе, но и соседям! Эти огоньки просто зачаровывают. Они великолепны не только в новогодние праздники, но и в любое время года!

Необычность уличных светодиодных гирлянд заключается в том, что они морозоустойчивые. Могут работать в любое время года и способны перетерпеть сильные сибирские морозы с -30 градусами на рассвете. Бесперебойную работу даже в экстремальных погодныхусловиях обеспечивают изготовители.

К слову, светодиодные гирлянды не используют чересчур много энергии. Новогоднее настроение в доме и вне его не вызовет чрезмерных денежных расходов.

Уличные морозостойкие гирлянды — хороший выбор, чтобы произвести впечатление из далека на ваше кафе или ресторан в темное время суток. Даже небольшое украшение создаст источник света, которым можно заменить привычное придомовое освещение.

Подробнее о сортименте и предназначении гирлянд — уточняйте у наших продавцов-консультантов и по телефону 8-800-222-90-06. Мы поможем поднять настроение в вашем доме! Приобретите всё нужное в нашем интернет-магазине, а мы доставим покупку в любой район Новосибирске.

Как отремонтировать светодиодную гирлянду своими руками

Светодиодные гирлянды пришли на смену обычным. Они выгодно отличаются от морально устаревших ламп накаливания своими характеристиками – долгим сроком службы, надежностью, эффективностью и безопасностью. Светодиодные rgb гирлянды используются в праздничной иллюминации, подсветке зданий и деревьев, в рекламе. Гирлянды отличаются своей конструкцией, характеристиками и схемой подключения. Можно выполнить ремонт гирлянды светодиодной своими руками – для этого требуется ознакомиться с конструктивными особенностями изделия.

Типы LED гирлянд

Светодиодная гирлянда “Бахрома”

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

• Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
• Световые занавесы – «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
• Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
• Световые сетки. Нити соединены в сеть.
• Гирлянды для деревьев, которые называются клип-лайт.
• В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Классифицировать гирлянды можно и по типу питания. Есть устройства, которые питаются от сети – их просто нужно включить в розетку. Изделия второго типа требуют подключения через понижающий трансформатор, так как работают от напряжения 12 В или 24 В. Они более безопасны – даже при повреждении изоляции человеку не угрожает опасность.

Конструкция и схема гирлянды

Плата блока управления светодиодной гирлянды

Внешне светодиодная гирлянда ничем не отличается от обычной. В ней также есть провода, лампы и управляющий блок, который является важнейшим элементом.

Блок представляет собой маленькую пластиковую коробку с кнопками, с помощью которых можно менять режим работы. Обычно изготавливается в качественном корпусе с уровнем защиты IP44. Уровень защиты зависит от помещения, в котором будет установлена гирлянда. На улице потребуются морозостойкие изделия. Внутри блока расположены припаянные провода. Также внутри есть плата, на которой припаяны контроллер, тиристоры, резисторы, конденсатор и диодные мосты. Дорогие модели могут быть оснащены предохранителем.

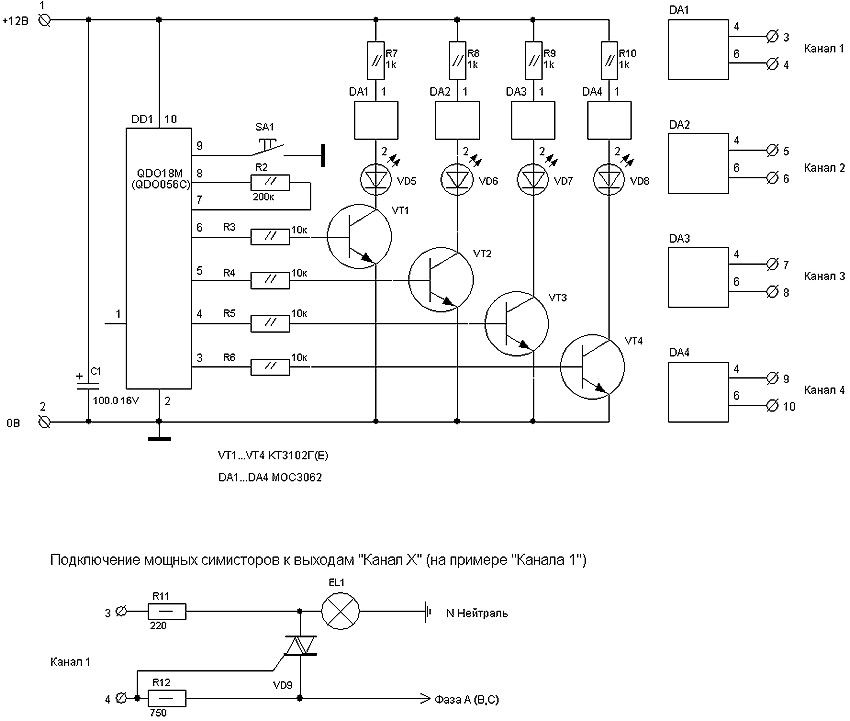

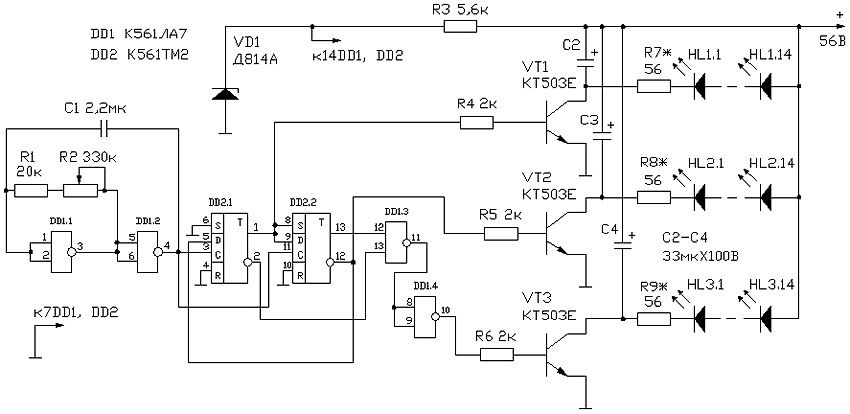

Схема гирлянды на светодиодах

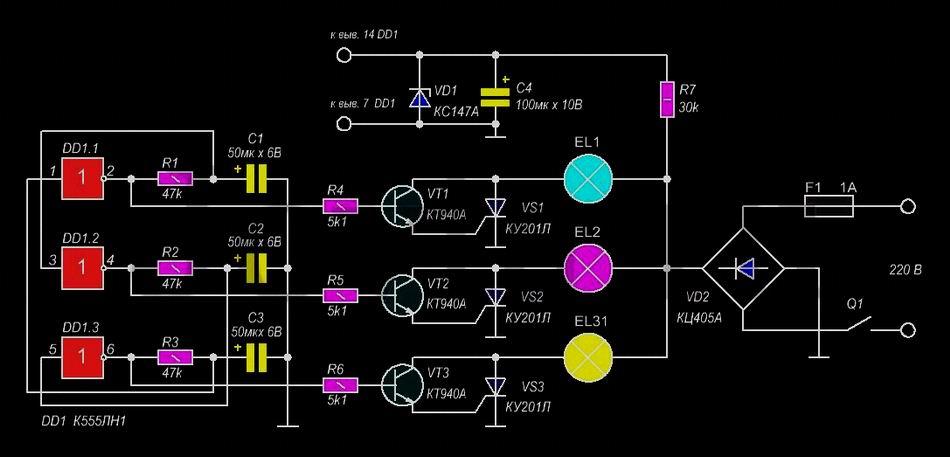

Схема светодиодной елочной гирлянды

На блок питания поступает сетевое напряжение. Оно проходит через диодный мост и резисторы, затем его сглаживает конденсатор, после чего напряжение подается на питающий контроллер. При замыкании кнопки происходит переключение режимов. Контроллер управляет тиристорами, число которых зависит от количества каналов подсветки. После прохождения тиристоров напряжение поступает на светодиоды.

От количества выходов зависит разнообразие цветов подсветки. Если есть всего 2 линии, гирлянды будут работать в двух режимах – по очереди тускнуть и загораться. Более дорогие изделия могут иметь большее число каналов.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Схема китайской гирлянды на лампочках может использовать дешевые некачественные компоненты, которые придется заменять.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Создание гирлянды своими руками

Светодиоды для изготовления гирлянды

Гирлянда из светодиодов своими руками может быть не хуже магазинной. Создать ее несложно. Для этого понадобятся:

• паяльник;
• изолента;
• термоусадочная трубка;
• светодиоды;
• резисторы;
• блок питания.

Изготовление светодиодной гирлянды своими руками

Алгоритм работы следующий:

• Определение расстояния между диодами.
• Нанесение маркером меток на проводе в тех местах, где будет установлена лампа.
• Удаление в помеченных местах изоляции.
• Нанесение на участки припоя.
• Закрепление на припой светодиодов.
• Изоляция соединений. Также нужно сделать герметизацию с помощью силиконового герметика.
• Подключение токоограничивающего резистора и блока питания.

Для проверки системы можно подключить аккумуляторные батарейки или блок питания от зарядки смартфона.

Устройство, схема и ремонт контроллера для гирлянд своими руками

Контроллер электрической гирлянды – это электронное устройство, создающее статодинамические эффекты путем изменения величины и времени подачи питающего напряжения.

Гирлянда электрическая – это декоративное разноцветное световое декоративное украшение, представляющее собой последовательно соединенные светодиоды или лампочки накаливания с помощью электрических проводов.

Схема, устройство и принцип работы

контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGB светодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».

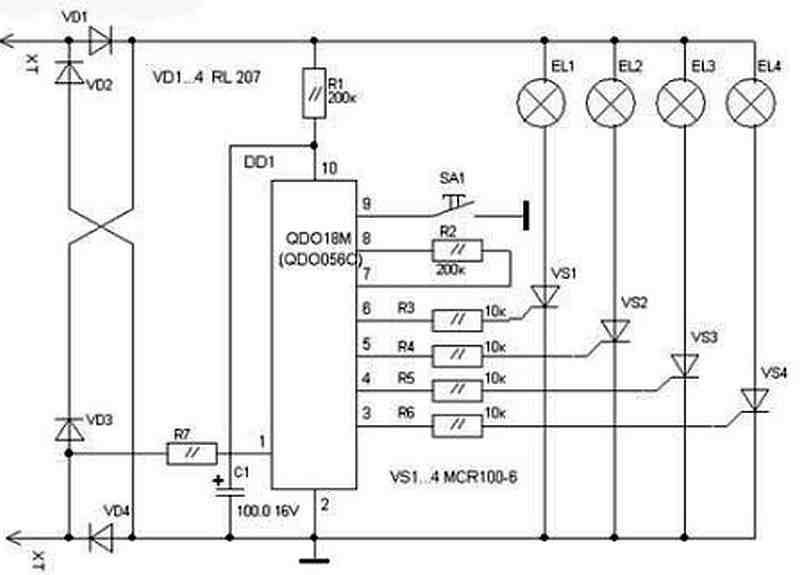

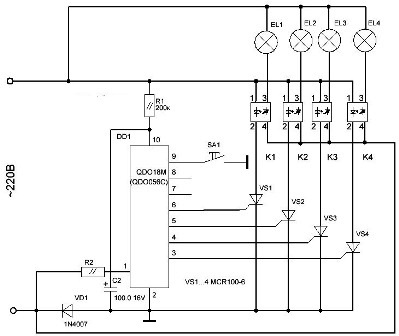

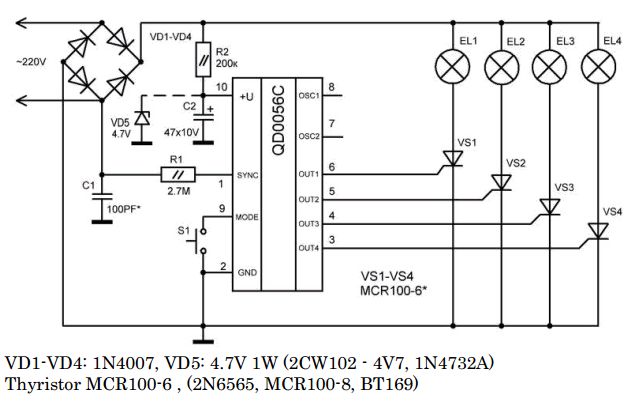

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Ремонт контроллера для гирлянд

Внимание, электрические схемы контроллеров гальванически связаны с фазой электрической сети и поэтому следует соблюдать предельную осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Прежде, чем ремонтировать контроллер нужно провести диагностику с целью определения в какой из частей системы находится неисправность – в контроллере или в гирлянде. Только после этого можно будет выбрать способ ремонта.

Инструкция по поиску неисправности в контроллере и гирлянде
Внешнее проявление	Неисправны	Способ устранения
Одноканальная или многоканальная гирлянда не светит	Нет напряжения в розетке, сетевой шнур, контроллер или гирлянды	Провести диагностику
В многоканальном дюралайте зажигается только часть каналов	Разъем дюралайт, контроллер или цепочка гирлянды	Проверить разъем, перепаять в контроллере местами провода исправной и неисправной цепочек. Если после перепайки цепочка засветилась, то неисправен контроллер. В противном случае перегорел один или несколько светодиодов
В многоканальной гирлянде зажигается только часть ниток	Контроллер или нитки гирлянды	Перепаять в контроллере местами провода исправной и неисправной нитки. Если после перепайки светодиоды засветилась, то неисправен контроллер. В противном случае перегорел один или несколько элементов в цепочке
В гирлянде постоянно светят один или несколько каналов	Контроллер	Пробой перехода анод-катод тиристора у постоянно светящегося канала, неисправен микропроцессор
При нажатии на кнопку не меняется светодинамический режим	Контроллер	На мгновение закоротить выводы или контактные площадки кнопки. Если режим изменился, значит заменить кнопку или промыть псевдосенсорные контакты на печатной плате. Если не помогло, заменить микропроцессор

Пример ремонта

многоканального светодинамического контроллера дюралайт

Попал мне в ремонт сгоревший контроллер от плоского дюралайта в результате короткого замыкания из-за попадания воды в место соединения разъема и шнура.

Саморезы фиксатора от попадания воды заржавели и внутри него были следы копоти от короткого замыкания.

Разъем идущий от контроллера для подключения шнура дюралайт тоже был покрыт между штырями копотью. Поэтому перед началом ремонта контроллера, чтобы не повторилось короткое замыкание, она была удалена с помощью ветоши, смоченной в спирте. Копоть можно просто соскоблить ножом.

Для разборки корпуса контроллера нужно вставить лезвие ножа между половинок в местах выхода проводов и проворачивая его раздвинуть их. Обычно они разделяются без приложения больших усилий.

После разборки корпуса контроллера стало понятно почему он не работает. Одни из тиристоров из-за протекающего через него тока, превышающего допустимый, взорвался и даже покрылась копотью поверхность печатной платы.

Со стороны печатных проводников платы, две дорожки расплавились и перегорели. В контроллере не предусмотрено защиты, не установлен плавкий предохранитель, поэтому при котором замыкании выхода в качестве него послужили дорожки и тиристор.

Для управления подачей питающего напряжения на гирлянды в контроллере были применены тиристоры типа PCR606A, рассчитанные на рабочее напряжение до 600 В и ток коммутации до 600 мА. Прозвонка тиристоров мультиметром показала, что у всех переход анод-катод пробит. Пришлось их все заменить новыми, тиристорами с такими же параметрами типа MCR100-8. На замену подойдут также тиристоры PCR406, которые часто устанавливают в светодиодные и с лампочками накаливания контроллеры елочных гирлянд.

Данный контроллер служил для коммутации плоского трехканального дюралайта длиной 25 метров и ток потребления нитями превышал 0,6 А, поэтому в каждом канале контроллера было установлено по два тиристора включенных параллельно (одноименные выводы соединены между собой).

После замены тиристоров пришлось еще заменить два диода типа 1N5399 (1000 В, 1,5 А) выпрямительного моста, которые при прозвонки мультиметром оказались пробитыми. Диоды были взяты от неисправного блока питания компьютера, потому что широко применяемые 1N4007 рассчитаны на максимальный ток 1 А.

После замены тиристоров и диодов были удалены сгоревшие остатки дорожек и вместо них припаяны перемычки из фторопластового провода. Теперь можно на контроллер подавать питающее напряжение и проверять на работоспособность.

Но схема, несмотря на все исправные элементы, не заработала. Пришлось заменить и микропроцессор.

В наличии имелась неисправная елочная гирлянда, в контроллере которой стоял такой же процессор типа Q803. В этой гирлянде после работы под открытым небом вышло из строя много светодиодов и до ее ремонта руки не доходили.

Из контроллера елочной гирлянды микропроцессор был выпаян и установлен в ремонтируемый контроллер дюралайта. Осталось только проверить работу контроллера.

Способы проверки работы контроллера

дюралайт и елочных гирлянд

Если исправная гирлянда есть под рукой, то нужно подключить ее к контроллеру и работоспособность его будет очевидна. Но в моем случаю шнур дюралайт висел на фасаде здания и снять его была сложная задача. Поэтому пришлось проверять контроллер в лабораторных условиях.

Самый простой способ с помощью мультиметра. Для этого нужно установить переключатель мультиметра в режим измерения постоянного напряжения величиной не менее 300 В. Далее одним щупом прикоснуться к общему, положительному проводу контроллера, а вторым к выходу любого из каналов. Если величина напряжения будет изменяться от нуля до напряжения сети, то с большой долей вероятности контроллер исправен.

Если нагрузить каналы резистором величиной 10-20 кОм, то проверка будет более достоверной. Вместо резистора можно подключить лампочку накаливания 220 В мощностью 15-50 Вт. Тогда без приборов сразу будет видно по свечению ее нити накала как работает контроллер.

Так как у меня на рабочем столе стоит двухканальный осциллограф, то я люблю проверять все с помощью него. Осциллограммы показывают поведение тока и величину напряжения.

На верхней осциллограмме показана форма напряжения на катоде тиристора, то есть сразу после диодного моста. На нижней – на аноде, сигнал, который поступает на гирлянду. Как видно, синусоида наполовину обрезана, значит яркость свечения диодов или лампочек нитки гирлянды будет на половину меньше, чем максимальная.

После окончания ремонта контроллер был подсоединен к шнуру дюралайт и подтвердил свою работоспособность.

Мне «повезло», в ремонт попал контроллер, в котором уцелели только два диода, два резистора и электролитический конденсатор. Но обычно выходят из строя только тиристоры или диоды выпрямительного моста.

На ремонт своими руками ушло около двух часов. При такой сложной поломке, когда 80% деталей перегорело, целесообразнее не возиться, а купить новый. Но не всегда можно подобрать подходящий, да и времени на покупку, на считая лишних финансовых затрат, уйдет не меньше. Поэтому ремонт контроллера для дюралайт и елочных гирлянд, даже самый сложный, экономически целесообразен.

Как подключить гирлянду

дюралайт минуя схему управления контроллера

Если нет технической возможности или времени заниматься ремонтом контроллера, а гирлянды исправны, то можно включить их напрямую, минуя схему управления контроллера. В таком случае дюралайт или елочная гирлянда будет светиться постоянно, без светодинамических эффектов.

Подключение елочной гирлянды

сделанной из лампочек накаливания напрямую

Если лампочки накаливания собраны последовательно и рассчитаны на напряжение питания 220 В, то провода, идущие на гирлянды можно припаять непосредственно к проводам, идущим от сетевого шнура. Полярность подключения роли не играет. Можно даже вовсе удалить контроллер и спаять между собой попарно провода гирлянды и сетевого шнура.

Если посмотреть на фотографию, приведенную ниже, то желтый провод нужно припаять к синему или коричневому, идущему от сетевого шнура, а оба коричневые вместе к оставшемуся свободному проводу сетевого шнура.

Подключение светодиодного шнура дюралайт

или елочной гирлянды напрямую

Так как для работы светодиодных гирлянд и дюралайт требуется напряжение постоянного тока, то их непосредственно к сети подключать нельзя, а только после выпрямительного моста.

На фотографии изображена печатная плата двух канального контроллера шнура дюралайт. Хотя контроллер был исправен, но для подсветки даты наступающего года руководство сочло, чтобы гирлянда светилась постоянной.

Два правых провода, коричневого и зеленого цветов приходят от шнура с сетевой вилкой. Левый провод желтого цвета, является общим для гирлянд и подключен к положительному выводу диодного моста. Правее желтого, два синих провода идут от гирлянд на аноды тиристоров. Цвета проводов в контроллерах разных производителей могут быть другими.

Мне пришлось включать напрямую два дюралайта, во втором контроллере цвета проводов гирлянд были другие. Сначала нужно отпаять от контроллера провода, как показано на фотографии.

Далее свить их вместе и припаять к отрезку дополнительного провода, и пока пайка горячая, надеть на нее изолирующую трубку.

Осталось только припаять залуженный конец дополнительного провода к отрицательному выводу диодного моста.

После сборки контроллеров они были размещены в герметичный бокс, в котором подключены к двойной розетке. Проверка показала, что подсветка работает постоянно.

Конструкция изделия имела длину пять метров и представляла собой прибитые на двух деревянных брусках цифр тоже из дерева. С лицевой стороны цифры были покрыты белым пластиком. На фасаде здания наступающий Новый год смотрелся хорошо.

Особенности гирлянд для дома и улицы

Главная » Особенности гирлянд для дома и улицы

Для украшения помещений и создания новогоднего декора на открытом пространстве нужно использовать разные электрогирлянды. В чем их отличия?

Виды и размеры

В домашних условиях могут использоваться изделия со светодиодами и лампами накаливания. Последние встречаются гораздо реже. Современные электрические украшения для улицы производятся исключительно с применением LED-ламп.

Чтобы украсить елку дома или протянуть светящуюся нить вдоль стены, по потолку, хватает небольших по метражу цепочек. Обычно длина световых украшений для дома составляет от 2 до 6 метров, хотя встречаются и 10-, 15-, 20-метровые украшения, которые чаще всего используются в общественных местах и больших помещениях. Светящиеся цепочки для открытого пространства могут достигать в длину 100 м, более того, многие из них устроены так, что могут присоединяться друг к другу с помощью специальных модулей.

Домашние гирлянды выполняются, как правило, в виде светящихся фигурок различной формы: звездочек, снежинок, резных шариков и т. д. Уличные варианты, в силу большого масштаба размещения, не прорабатываются так детально. Обычно это светящиеся шнуры для оформления деревьев, которые могут приобретать различные формы, если закрепить их соответствующим образом. Фигурные уличные гирлянды в виде сосулек или снежных навесов создаются для декорирования фасадов зданий.

Технические особенности

Главное отличие между электрогирляндами для дома и улицы заключается в их технических характеристиках. Изделия для размещения на открытом воздухе производятся из более прочных материалов. Их шнуры надежно защищены от перепадов температур, не портятся под воздействием влаги и ветра. Их можно использовать и в помещении, а вот домашние гирлянды на улицу выносить не стоит.

Стоимость украшений

Из-за большого метража и особо прочных конструкций украшения для улицы стоят в разы дороже домашних. Именно поэтому стоит заранее подумать о месте размещения световых занавесов, дождя и других гирлянд. Нет смысла переплачивать за декор для дома, а вот на уличные украшения лучше не скупиться для собственной же безопасности. Кстати, чтобы определиться было проще, для начала подумайте, где будет находиться новогодняя елка: поставите ли вы ее традиционно в доме или украсите дерево, растущее на участке.

Популярные товары

 Обратите внимание

• Белые искусственные елки
• Елочные шарики на Новый Год
• Искусственные новогодние ели «Сибирские»

Как выбрать светодиодную гирлянду для улицы и дома

Гирлянда светодиодная – это декоративное украшение, представляющее собой определенное количество соединенных между собой в заданной последовательности и работающих от электрической сети светодиодов.

История появления

Гирлянда как элемент декора и оформления внутреннего пространства и улиц известна достаточно давно, а вот светодиодные модификации появились лишь с распространением led источников света. Они появились в XXI веке на волне популяризации движений за экономию энергоресурсов в связи с появлением новых технологий в области светотехники.

Как они устроены

Основным элементом гирлянды являются светодиоды. Они соединены между собой последовательно или параллельно, что зависит от конструкции конкретной модели, посредством соединительных проводов, кабелей и прочих токопроводящих систем.

Длина гирлянды зависит от ее модификации, а наличие защитной оболочки определяет режимы ее эксплуатации. Электрическая мощность изделия зависит от количества светодиодов, используемых при изготовлении.

В зависимости от класса напряжения и схемы подключения светодиодов, гирлянды могут работать непосредственно от бытовой электрической сети напряжением 220 Вольт или с использованием блока питания.

Режимы работы задаются путем использования специальных устройств – контроллеров, идущих, как правило, в комплекте с изделием и служащих одновременно блоком питания для него. Для создания индивидуальных режимов работы возможно использование специальных приборов управления, называемых диммерами, которые можно приобрести отдельно.

Виды гирлянд по форме и внешнему виду

В связи с популярностью светодиодных источников света, постепенно входящих во все сферы жизнедеятельности современного человека, производители светотехнических приборов стали выпускать led гирлянды различной конструкции. Среди нескольких вариаций подобных устройств наиболее популярны и востребованы следующие:

• световые нити – представляют собой цепочку светодиодов, соединенных скрученными в пучок электрическими проводами;
• световая сетка – это конструкция из токоведущих элементов, соединенных между собой в виде квадратов или ромбов, в вершинах которых размещены светодиодные источники света;
• штора – конструкция, у которой один провод является основным. Он размещается в горизонтальной плоскости, а от него вниз направляются световые нити;
• сосульки и бахрома являются разновидностями гирлянды типа штора, отличающиеся по длине свисающих нитей;
• дождь – данный вид устройства определяет скорее режим работы светодиодов, чем форму изделия. Он может быть использован на всех вышеприведенных видах изделий.

К сведению! Гирлянды «световые нити» являются наиболее востребованными среди рядовых пользователей. Модели «световая сетка» используются для подсветки поверхностей, расположенных в различных плоскостях. А «штора», «сосульки» и «бахрома» применяются для декорирования элементов, размещенных вертикально.

Режимы работы

Параметры свечения светодиодных источников света зависят от типа контроллера и его технических характеристик, а также схем, используемых при его изготовлении и определяющих режимы работы прибора.

По режимам работы led гирлянды классифицируются следующим образом:

1. Статическое свечение – фиксинг, когда светодиоды светят одним заданным цветом в постоянном режиме.
2. Плавное загорание и затухание светодиодов – чейзинг.
3. Мерцание: в заданной последовательности зажигаются отдельные светодиоды, смонтированные в цветовые цепочки.
4. Хамелеон – изменение цвета свечения всех светодиодов, смонтированных в гирлянде.
5. Совмещение нескольких режимов работы одновременно – мультичейзинг.

Что такое дюралайт

Дюралайт – это диодная гирлянда в прозрачной оболочке (трубке), в которую впаяны светодиоды. Она работает от сети напряжением в 220 Вольт и обладает защитой от влажности.

Шнуры дюралайт используются для декора на улице.

Отличительными чертами подобных изделий являются гибкость, герметичность и влагонепроницаемость.

В чем отличия у гирлянд для дома и улицы

Основное отличие уличных гирлянд от аналогов, используемых внутри помещений, – это наличие специальной оболочки, обеспечивающей защиту от внешних воздействий.

Степень защиты указывается в маркировке изделия в соответствии с международными кодами защиты IP (International Protection Marking).

В качестве оболочки используются такие материалы, как: каучук и силикон, различные полимеры и материалы на основе эпоксидной смолы.

Светодиодные гирлянды для улицы – это морозостойкие светотехнические изделия, способные работать при отрицательных температурах и высокой влажности.

Отдельные модели со степенью защиты IP68 могут работать во влажной среде и даже непосредственно в воде, что позволяет их использовать для декорирования аквариумов и бассейнов.

Светодиодные гирлянды для дома, как правило, имеют низкую степень защиты от внешних воздействий и отличаются более низкой стоимостью, чем их аналоги, предназначенные для использования на улице.

Как правильно выбрать

При выборе светодиодной гирлянды основными являются следующие показатели:

1. Технические характеристики: длина и количество светодиодов, электрическая мощность и количество режимов работы.
2. Вид гирлянды и ее конструкция.
3. Степень защиты.
4. Удобство использования.
5. Конструктивные особенности, определяющие сложность выполнения монтажа и подключения к сети электроснабжения.

Подключение к питанию

В зависимости от модели и параметров рабочего напряжения, на которое рассчитаны светодиоды в гирлянде, подобные источники света классифицируются следующим образом:

• работающие непосредственно от бытовой электрической сети напряжением 220 Вольт;
• подключаемые посредством адаптера и работающие на напряжении 12/24 Вольта.

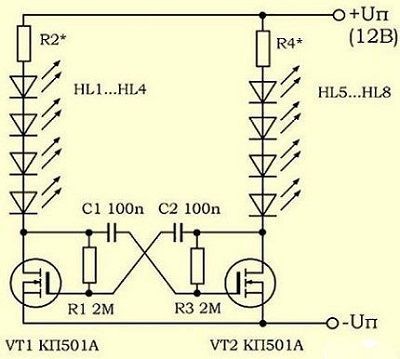

По схеме включения светодиодов гирлянды бывают с параллельным или последовательным подключением источников света.

Отдельные модели имеют в своей конструкции солнечные батареи, являющиеся источником энергии.

Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту Важно! Технические требования к режиму использования и подключению наружной рекламы и архитектурного освещения в виде подсветки с помощью светодиодных гирлянд регламентированы требованиями Правил устройства электроустановок (ПУЭ), раздел 6, глава 6.4 «Рекламное освещение».

Класс рабочего напряжения, на который рассчитана гирлянда, указывается в ее маркировке.

Идеи и советы по украшению фасада и комнат

Украшение гирляндами очень востребовано, особенно в период Новогодних праздников. Гирлянды нередко используются при декорировании элементов конструкций, являющихся частью ландшафтного дизайна на придомовой территории.

Кроме того, светодиодные приборы используются для подсветки внутри помещений, а также в качестве источника искусственного освещения зон в помещениях различного типа (кухня, спальня, гостиная и т. д.).

Гирлянды в виде «световой нити» часто применяются при декорировании пространства. С их помощью можно создавать различные геометрические фигуры и формы.

«Световые сетки» используются для декорирования вертикальных и горизонтальных поверхностей, а гирлянды типа «штора» популярны при оформлении оконных проемов.

«Сосульки» и «бахрома» применяют при оформлении наружной подсветки домов и придомовой территории, а наличие функции «дождь» придает гирляндам данного типа воздушность и естественность.

Гирлянды типа «дюралайт» используются для декорирования на открытом воздухе объектов больших размеров. Режим их работы зависит от вида используемого контроллера и его технических характеристик.

Разнообразие моделей, отличающихся по виду, техническим характеристикам и типам используемых приборов для управления их работой, позволяет выбрать светодиодную гирлянду в соответствии с личными предпочтениями потенциального пользователя.

Предыдущая СветодиодныеЧто такое диммируемые светодиодные лампы и их отличия от обычных

Иллюминация для работы от обычной бытовой электрической сети, не нуждается дополнительно в блоке питания. Изделия включают в розетку 220 В. Контроллеры используются в этих типах гирлянд в тех случаях, если они предназначены для разных режимов работы. Включение в сеть в этом случае происходит через установленные на устройствах контроллеры.

Такие новогодние гирлянды ни в коем случае нельзя соединять из нескольких составных кусков (разъединять и т.д.). Лампочки здесь соединены в цепь последовательно! Если она будет разорвана, лампочки не смогут работать. Количество лампочек производителем подбирается не случайно. Это рассчитано так, чтобы каждая из них получала необходимое значение напряжения. Их количество изменить никак не получится.

Если требуется разместить несколько гирлянд такого типа, каждая из них будет монтироваться со своей питающей линией. Если рассматривать степень опасности поражения электрическим током и возможность пожара, то эти новогодние гирлянды являются более опасными. Рекомендуется в процессе эксплуатации периодически проверять целостность провода. Особую опасность представляет провод, если у него имеются оголенные участки. Они могли появиться от разного рода механических воздействий в процессе работы устройства. Использовать такое изделие категорически запрещается, это очень опасно.

Еще обязательно обеспечьте включение и выключение устройств от сети. Если будет установлен выключатель света, он не сможет обеспечить безопасную работу световых устройств. Почему? Ответ простой. Потому, что выключатель не способен обеспечить одновременный разрыв фазы и ноля электросети. Следующая причина заключается в том, что выключатели света предназначаются для небольших значений проходящего тока. Общая нагрузка от нескольких соединенных гирлянд может превышать допустимые предельные нормы выключателя.

Рекомендуется применение специального щитка (бокса) с двухфазным автоматом. Это позволит исключить возможность неприятностей и различных опасностей при эксплуатации новогодней иллюминации. Помните о том, что выбор любых световых декораций дело важное, к которому необходимо подойти с максимальной ответственностью. Не дайте превратиться празднику в трагедию от некачественных световых изделий, либо от их неправильного подключения.

Советы по правильному подключению новогодней гирлянды на улице

В сезон зимних праздников использование ярких красочных гирлянд уместно как в жилых помещениях, витринах торговых точек и местах проведения массовых мероприятий, так и на улицах. Все чаще желание украсить двор на собственном участке возникает и у владельцев особняков. У этого явления есть обратная сторона, таящая в себе серьезную угрозу поражения электрическим током и возникновения пожара. Да и выход гирлянды из строя из-за неправильного подключения и эксплуатации очень частое явление.

Чтобы праздник удался, и не возникло неприятных последствий, все работы по установке новогодних гирлянд необходимо проводить в точном соответствии правилам. Часто пользователи, не обладающие достаточным опытом проведения электромонтажных работ, допускают серьезные ошибки. Ниже рассмотрены наиболее распространенных из них, а также приведены практические советы по качественной и безопасной установке праздничного освещения на улице.

Правильный выбор гирлянды

Изделия, эксплуатация которых предполагается на открытом воздухе, должны обладать некоторыми важными параметрами. Для гирлянд, приобретаемых с целью использования исключительно в пределах помещений, отдельные требования не столь критичны, поскольку они не подвергаются воздействию окружающей среды в виде осадков, резкой смены температурного режима, внезапного ветра.

При наружном использовании корпус гирлянды должен соответствовать уровню защиты не менее IP65. Этот вариант предполагает безопасную работу, когда изделие подвергается воздействию струй воды, что немаловажно, учитывая возможность возникновения как снегопада, так и дождя. Распространенного варианта IP44 недостаточно, поскольку он гарантирует безопасность осветительного прибора только при попадании брызг.

Важно учесть недобросовестность отдельных производителей. Их изделия не соответствуют заявленным в документации параметрам. Необходимо самостоятельно осмотреть гирлянду и убедиться в том, что осветительные элементы действительно хорошо защищены. Важные особенности:

• надежность крепления ламп и светодиодов,
• герметичность мест подсоединения проводов,
• высокий уровень прочности гирлянды,
• достаточная толщина проводников.

Более надежным способом является приобретение изделий от производителя, в качестве изделий которого сомнений нет.

Правильное подключение низковольтной гирлянды на улице

При расположении гирлянды эстетическая составляющая важна, однако, не стоит проявлять заботу о красоте в ущерб безопасности. Одним из важных факторов является использование осветительных устройств низковольтного типа. Для их питания требуется напряжение 12 В либо 24 В. Применение таких гирлянд предусматривает использование специальных блоков питания. Однако, затраты вполне оправданы, поскольку компенсируются безопасностью эксплуатации. Даже намокание или короткое замыкание гирлянд при таком варианте не столь опасно, как в случаях эксплуатации изделий с 220-вольтным питанием. Кроме того, большинство качественных (не самодельных) блоков питания обеспечены защитой от короткого замыкания, скачков напряжения, различных помех. Дополнительные меры безопасности основательно повышают долговечность гирлянд уличного освещения.

В отдельных случаях допустимо использование понижающих трансформаторов. Они обеспечивают требуемое напряжение. Однако, при таком варианте необходимо позаботиться, чтобы трансформатор обязательно располагался в надежном корпусе с качественными розетками подключения.

Выбор блока питания (трансформатора)

При подборе следует узнать два параметра – рабочее напряжение и номинальную мощность. Их можно узнать из документации гирлянды. Оба значения важны, поскольку при несоответствии выходного напряжения блока питания вольтажу используемой гирлянды возможны два варианта: недостаточная яркость свечения (если вместо необходимых 24 вольт БП обеспечивает только 12 В) или перегорание гирлянды, когда на нее подается напряжение вдвое большее, чем требуется для нормальной работы.

Потребляемая мощность также актуальна. Лучше подбирать этот параметр «с запасом». Когда мощности трансформатора недостаточно, наблюдается его чрезмерное нагревание. Кроме того, сила света лампочек или светодиодов будет намного ниже номинальной. Также запас по мощности необходим, когда планируется долговременная работа гирлянд. При желании установить гирлянд больше, чем можно подключить к одному блоку питания, придется использовать несколько приборов. Допустимо их параллельное подсоединение. Однако, более рациональным (и надежным) способом является питание отдельных гирлянд от разных БП. При таком варианте желательно проводить подключение от разных розеток, чтобы снизить нагрузку в отдельной точке бытовой электропроводки.

При использовании низковольтных гирлянд допустимы различные варианты их подключения. Для этой цели служат специальные элементы коннекторы. Другие способы (пайка, соединение скруткой и использование изоленты) для условия открытого воздуха неприемлемы, поскольку они не гарантируют достаточную герметичность. Нужно отметить, что различные «эксперименты» с подключением нескольких гирлянд должен проводить специалист, при отсутствии опыта лучше не рисковать. В любом случае внимательное изучение документации и строгое следование рекомендациям производителя необходимы.

Использование гирлянды с 220-вольтовым питанием

Несмотря на рекомендации эксплуатировать только низковольтные гирлянды на открытом воздухе, многие пользователи обеспечивают новогоднюю иллюминацию изделиями, питающимися от обычной сети. В таком случае помимо всех перечисленных выше требований необходимо помнить о том, что высокое напряжение присутствует на любом участке гирлянды.

Неприемлемо разрезание гирлянды, и использование отдельных ее частей, поскольку все лампы в ней подключены последовательно. Извлечение из цепи даже одной лампочки приведет к увеличению напряжения на остальных. Результатом станет перегорание. При выходе из строя любой из лампочек гирлянда не светится. Для восстановления ее работоспособности необходимо найти и заменить перегоревшую лампу.

Единственным преимуществом использования гирлянд с питанием от бытовой сети является отсутствие необходимости использования понижающего трансформатора. На этом достоинства заканчиваются. Поэтому лучше отдать предпочтение низковольтным вариантам. На внешнем виде световой композиции и уровне яркости это не отразится (в худшую сторону), а уровень безопасности увеличится многократно.

Дерево-гирлянда с подсветкой – Евангелина Специальности

• Описание
• Доставка и фрахт
• Получить помощь

Всплывающая елка-гирлянда с подсветкой

Стандартная елка-гирлянда с подсветкой

Коммерческое наружное рождественское украшение двора и праздничная витрина. Построен для коммунальных нужд.

Натуральная елка-гирлянда со светодиодными лампочками Высота x 7 футов в ширину, 685 фунтов — СВЕТОДИОДНЫЕ ЛАМПЫ C7

• Включает в себя: Вертолет для деревьев диаметром 36 дюймов

21 фут. Высота x 6 футов в ширину, 425 фунтов — СВЕТОДИОДНЫЕ ЛАМПЫ C7

• Включает в себя: Вертолет для деревьев диаметром 36 дюймов

16 футов. Высота x 5 футов в ширину, 220 фунтов — СВЕТОДИОДНЫЕ ЛАМПЫ C7

• Включает: 24-дюймовый ботвоудалитель, 36-дюймовый культиватор опционально за дополнительную плату

12 футов. Высота x 4 фута в ширину, 130 фунтов — СВЕТОДИОДНЫЕ ЛАМПЫ C7

• Включает: 24-дюймовый ботвоудалитель

8 футов. Высота x 3 фута в ширину, 65 фунтов — СВЕТОДИОДНЫЕ ЛАМПЫ C7

• Включает: 24-дюймовый ботвоудалитель

Выдвижная конструкция с основанием в виде колеса телеги и вертикальными цепными опорами делает инвестиции на всю жизнь.

Вы можете выбрать цвет лампы и гирлянды Natural. Также доступны нестандартные цвета гирлянд. Звоните, чтобы узнать подробности.

Каждая пятая лампа мигает, создавая впечатление движения (на светодиодных деревьях мигающие лампы отсутствуют).

Для подъема деревьев высотой 25 футов потребуется автовышка. Растяжки рекомендуются, но не входят в комплект. В комплекте инструкция и картонная коробка. Простая настройка с несколькими работниками.

Указанная высота включает зажженную звезду по вашему выбору. Указанная ширина представляет собой диаметр стального базового кольца. Гирлянда, наложенная на основание, увеличит видимую ширину основания.

Коммерческое качество:

Стальная рама с прочным пластиковым порошковым покрытием. Электропроводка коммерческого класса крепится прочными пластиковыми зажимами и нейлоновыми стяжками. Электропроводка Проводка 18ga SPT-1 с розетками C7 и лампочками. Доступен со светодиодными лампами.

Наша гирлянда содержит больше материала, чем любой другой производитель наружной гирлянды в отрасли. Мы используем полные 8 футов двухслойной поливинилхлоридной (ПВХ) пленки, устойчивой к ультрафиолетовому излучению, на каждый фут готового продукта для более полного, яркого и долговечного продукта. Наша гирлянда намотана на отожженную оцинкованную проволоку для предотвращения ржавчины и повышения ее гибкости. Наша гирлянда обработана внутренней тканью, равной 10% от ее конечного диаметра, что обеспечивает ее выдающуюся прочность и долговечность. Благодаря этим качественным характеристикам мы можем предложить гарантию на три (3) сезона при нормальных условиях использования и обслуживания.

Гарантия:

При нормальных условиях и использовании обслуживания, гарантия первоначальному покупателю распространяется на шесть сезонов на все рамы и крепежные детали, три сезона на гирлянды и электропроводку и один сезон на все компьютеризированные модули освещения. Гарантия не распространяется на лампочки и украшения. Для получения дополнительной информации см. Гарантии на праздничные дисплеи.

• Сделано в США

---

Характеристики продукта

Дополнительная информация о всплывающей гирлянде с подсветкой. Этот номер позиции заказа рождественских украшений — STL-LED.

Купить все рождественские украшения

Доставка и фрахт

Варианты доставки

Наземная доставка	Только для нефрахтовых отправлений.
Грузовые перевозки	Предметы перевозки включают в себя все коммерческие рождественские украшения, негабаритные предметы, такие как вывески размером более 36 дюймов, указатели и устройства управления дорожным движением, такие как лежачие полицейские и конусы.

---

Доставка наземным транспортом

Большинство заказов отправляются наземным транспортом UPS или FedEx Ground. Ускоренная доставка недоступна. Стоимость доставки будет добавлена ​​ко всем заказам, если предварительные котировки не были предоставлены.

Грузовые перевозки

Многие из наших товаров необходимы для перевозки грузов. Товары, которые доставляются грузовым автомобилем, не могут быть отправлены по адресу проживания.

Дополнительная стоимость доставки может быть добавлена ​​для дополнительных услуг, таких как:

• Звоните перед доставкой
• Подъемные ворота, доставка внутри
• Длина более 8 футов

Если эти услуги запрошены заказчиком во время доставки, то за эти дополнительные расходы будет выставлен счет.

Местный самовывоз

На нашем веб-сайте нет опции самовывоза при оформлении заказа. Пожалуйста, позвоните нам, чтобы заказать самовывоз. Самовывоз в нашем офисе продаж Lafayette Louisiana доступен только для ограниченного количества товаров. За товары, которых нет в наличии, может взиматься плата за доставку. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Сроки изготовления и время производства

Evangeline Specialties не может гарантировать сроки изготовления или дату отгрузки большинства заказов. Большинство заказов доставляются напрямую от производителя продукции. Сроки изготовления различны для всех видов нашей продукции. Пожалуйста, позвоните, чтобы узнать о наличии или указать дату использования.

Стандартные сроки изготовления

Дорожные знаки

• От 1 до 3 дней на большинстве знаков
• Индивидуальные или нестандартные вывески 3-14 дней
• Баррикады 5 дней
• Мигающие мигалки и радарные знаки 4 недели

Рождественские украшения

• Лампы и шнуры 2-4 дня
• Украшения на столбе и на земле 1-3 недели

Флаги и баннеры

• Флаги 1-3 дня
• Пользовательские флаги 2 недели
• Баннеры с печатью на заказ 1-2 недели
• Флагштоки 2 недели

Рекламные изделия с индивидуальной печатью:

• 2 недели

Есть вопросы по доставке?

Пожалуйста, свяжитесь с нами по любым вопросам, связанным с доставкой.

Связаться с нами

Получить помощь

Нам приятно слышать от наших клиентов. Свяжитесь с нашим отделом обслуживания клиентов, и мы поможем ответить на любые ваши вопросы, касающиеся заказов, расценок на перевозку, оптовых скидок и многого другого. Если вам нужна справочная информация и ответы на некоторые часто задаваемые вопросы, посетите нашу службу поддержки клиентов.

Посетите службу поддержки

Напишите нам по электронной почте

Напишите нам по адресу [email protected] или используйте контактную форму на этой странице.

Пишите нам по телефону

Позвоните нам

Телефон: 800-451-0364 или 337-232-3898

Факс: (337) 233-1768

---

Пн. 8-5 Пт. 8-4  (CST)

Наше местоположение

1825 Bertrand Dr. Lafayette, LA 70506 (карта и направления)

---

---

Используйте стрелки влево/вправо для перемещения по слайд-шоу или смахивайте влево/вправо при использовании мобильного устройства

10 Лучшая рождественская гирлянда с огнями 2022

Введите ключевые слова для поиска

Главные новости дня

1

7 лучших тележек для микроволновых печей на рынке

2

Хейли Бибер любит этот лак для ногтей Amazon за 14 долларов

3

Страшно-хорошие мешочки для угощений на Хэллоуин

4

9 лучших пылесосов для работы в тяжелых условиях

5

Лучшие подогреватели для кружек, чтобы сохранить ваш кофе теплым

Если вы покупаете что-то по ссылкам на этой странице, мы можем получить комиссию. Почему нам доверяют?

Освежитесь праздничной зеленью.

По Мелани Йейтс

Обновлено: 29 июля 2022 г.

Getty Images

Мы любим украшать наши дома предварительно зажженными рождественскими гирляндами, потому что их установка требует минимальных усилий, но демонстрирует максимум праздничного гламура. Кроме того, все зеленое в доме (искусственное или нет!) поднимает настроение и добавляет свежести.

Несмотря на то, что рождественская елка является украшением вашего дома, просто невозможно представить праздники без развешанных по всему дому светящихся гирлянд. Для вашего удобства мы подготовили ряд светящихся гирлянд.

Лучшие рождественские гирлянды с гирляндами

• 1

  Неподвластный времени образ

  Гирлянда из матовых ягод Национальная лесная компания

  54 доллара на амазонке

  Подробнее

  54 доллара на амазонке

• 2

  Простой шик

  Предварительно освещенная искусственная рождественская гирлянда Национальная лесная компания

  29 долларов на АМАЗОН

  Подробнее

  29 долларов на АМАЗОН

• 3

  Праздничный классический

  Предварительно освещенная гирлянда Грейли

  53 доллара США на WAYFAIR

  Подробнее

  53 доллара США на WAYFAIR

• 4

  Очень весело

  Предварительно освещенная гирлянда с белыми огнями Три поста

  49 долларов США на WAYFAIR

  Подробнее

  49 долларов США на WAYFAIR

• 5

  Тонкая ель

  Предварительно освещенная искусственная рождественская гирлянда Национальная лесная компания

  56 долларов США НА ЦЕЛЬ

  Подробнее

  56 долларов США НА ЦЕЛЬ

• 6

  Полностью украшенный

  Гирлянда из 70 ярких огней Этта Авеню

  76 долларов на WAYFAIR

  Подробнее

  76 долларов на WAYFAIR

• 7

  Пожелания с шампанским

  Декоративная гирлянда с подсветкой Меркурий Роу

  53 доллара США на WAYFAIR

  Подробнее

  53 доллара США на WAYFAIR

• 8

  Достойный инвестиций

  Предварительно освещенная рождественская гирлянда Woodland Грандин Роуд

  97 долларов НА ГРАНДИН-РОУД

  Подробнее

  97 долларов НА ГРАНДИН-РОУД

• 9

  Уютный плед

  Искусственная рождественская гирлянда из предварительно освещенных клетчатых бантов и красных ягод Купить все

  76 долларов США НА ЦЕЛЬ

  Подробнее

  76 долларов США НА ЦЕЛЬ

• 10

  Покрытый снегом

  Предварительно зажженная гирлянда из 100 прозрачных огней Три поста

  60 долларов на WAYFAIR

  Подробнее

  60 долларов на WAYFAIR

Загрузи больше Показывай меньше

Выбор лучшей рождественской гирлянды с подсветкой для вашего помещения зависит от общей эстетики, которая вам нравится, и места в доме, где вы планируете ее повесить.

• Размер: Перед покупкой обязательно измерьте площадь, на которой вы хотите разместить гирлянду. Все гирлянды в этом руководстве имеют номер от 6 до 9.футов в длину, поэтому рекомендуется убедиться, что они подходят для выбранного вами места.
• Функция освещения: Поскольку вам нужна эта функция предварительного освещения для дополнительного праздничного сияния, вы должны проверить, является ли это гирляндой с розеткой или на батарейках. Хотя покупать батарейки отдельно — это лишний шаг, гирлянды на батарейках можно повесить где угодно. Если выбранная вами гирлянда не имеет функции таймера и вы не хотите каждый день включать ее вручную, рекомендуем использовать для работы механический 24-часовой таймер.
• Местонахождение: Если вы собираетесь повесить рождественскую гирлянду на открытом воздухе, важно убедиться, что она защищена от непогоды и не имеет блесток, слипшихся или ломающихся частей, которые могут упасть. Обычно рекомендуется вешать безопасные для улицы рождественские гирлянды в крытом помещении, а не там, где они будут иметь прямой контакт с элементами.

Без лишних слов, вот лучшие рождественские гирлянды с огнями, которые привнесут немного праздничного настроения на перила, очаг, подоконник или порог.

1

Timeless Look

National Tree Company

Гирлянда из матовых ягод

2

Просто шик

Национальная компания по производству деревьев

Предварительно освещенная искусственная рождественская гирлянда

3

Holiday Classic

Greyleigh

Предварительно освещенная гирлянда

53 доллара США на WAYFAIR

4

Очень веселый

Три поста

Предварительно освещенная гирлянда с белыми огнями

49 долларов США на WAYFAIR

5

Тонкая ель

National Tree Company

Предварительно освещенная искусственная рождественская гирлянда

56 долларов США НА ЦЕЛЬ

6

Все украшено

Этта Авеню

Гирлянда из 70 ярких огней

7

Пожелания с шампанским

Меркурий Ряд

Декоративная гирлянда с подсветкой

8

Достойный инвестиций

Грандин Роуд

Предварительно освещенная рождественская гирлянда Woodland

97 долларов НА ГРАНДИН-РОУД

9

Уютный плед

Все товары Northlight

Искусственная рождественская гирлянда из предварительно освещенных клетчатых бантов и красных ягод

76 долларов США НА ЦЕЛЬ

10

В снегу

Три стойки

Предварительно зажженная гирлянда из 100 прозрачных огней

60 долларов на WAYFAIR

Мелани Йейтс Старший редактор домашнего декора Мелани — старший редактор журнала Best Products по домашнему декору, где она исследует и тестирует товары для дома и постельные принадлежности с 2015 года. Ее работы также можно найти в журналах House Beautiful и Women’s Health.

15 адвент-календарей для обратного отсчета до Рождества

Рождественские оконные огни, которые согреют зимой

---

20 рождественских венков, украшающих прихожую

---

10 юбок из мешковины, придающих деревенский оттенок

---

Органайзеры для подарочной упаковки, избавляющие от праздничных хлопот

10 электрических менор для современной Хануки

---

---

30 дешевых рождественских украшений для украшения ваших залов

Эти искусственные рождественские елки легко собрать

---

Вы можете получить рождественское украшение Софии Петрилло

---

Сегодня скидка 25% на эту сумку для хранения рождественской елки

---

Светодиодные гирлянды для внутреннего и наружного освещения

Вы все еще используете гирлянды накаливания для праздничного декора? Переключитесь на светодиодные гирлянды (также называемые рождественскими огнями в стиле swag) от Christmas Tree Hill для огромной экономии энергии без ущерба для яркости. Светодиодные лампы имеют гораздо более длительный срок службы, чем традиционные лампочки, а также другие важные преимущества, что делает их разумным выбором для праздничного украшения. Наши светодиодные рождественские огни доступны разной длины и различных цветов, включая теплый белый, холодный белый, синий, красный и разноцветный. Найдите подходящую светлую нить для всех ваших потребностей в украшении, когда вы ходите по магазинам в Холме Рождественской елки. Мы даже предлагаем 1000 светодиодных рождественских гирлянд в дополнение к гирляндам другой длины для внутреннего и наружного использования.

Cluster Garland Lights — 1300 Warm White LED Lights — Green Wire — 44ft

$124.95 $94.99

Cluster Garland Lights — 600 Warm White LED Lights — Green Wire — 19ft

$79.95 $59.99

Cluster Garland Lights — 600 теплых белых светодиодных ламп — прозрачный провод — 19 футов

79,95 $ 59,99 $

кластерная гирлянда — 600 теплых белых светодиодных ламп — коричневый провод — 19 футов

59,95 $ 44,99 $

1. 4

   Cluster Garland Lights — 1300 Многоцветные светодиодные светильники — зеленый проволока — 44 -футовую

   $ 124,95 $ 94,99

   Кластерные светильники — 600 Многоцветные светодиодные светильники — Зеленая проволока — 19 футов

   $ 79,95 $ 59,99

   $ 79,95 $ 59,99

   . Светодиодные фонари — зеленый проволока — 73 -футовый

   $ 89,95 $ 64,99

   Змеиные светильники гирлянды — 1000 Многоцветные светодиодные светильники — зеленый проволока — 73 футов

   $ 89,95 $ 64.99

   0 Cluster Lights — 120 — 120 -й White Lights — 120 -hile -Lights — 120 — 120 — 30 -й White Lights — 120 — 120 — 120 -hile -Lights — 120 — 120 — 120 — 120 — Зеленый.

   $34.95 $24.99

   Cluster Garland Lights — 500 Warm White LED Lights — Brown Wire — 36.5ft

   $49.95 $37.99

   Cluster Garland Lights — 500 Warm White LED Lights — Green Wire — 36.5ft

   $64.95 47,99 $

   Светодиодные электрические гирлянды — 50 теплых белых светодиодов — зеленый провод — 25 футов

   25,95 $ 19,99 $

   Светодиодные электрические гирлянды — 50 холодных белых светодиодов — зеленый провод — 25 футов

   $ 25,95 $ 19,99

   Светодиодные электрические струнные светильники — 50 синих светодиодных ламп — зеленый проволока — 25 футов

   $ 25,95 $ 19,99

   Faceded Рождественские светильники — теплый белый C6 светодиод — электрический/зеленый брус — 50

   Faceted Рождественские светильники — теплый белый C6 светодиод — электрический/зеленый шкаф — SET/50

   Faceted Рождественские светильники — теплый белый C6 — электрический/зеленый брус — SET/50

   9

   . 19,99 $

   Многоцветная гирлянда C6 LED — электрическая/зеленый шнур — набор/50

   26,95 $ 19,99 $

   гирлянда граненая — синяя светодиодная C6 — электрическая/зеленый шнур — набор/50

   26,95 $ 19,99 $

   Граненые рождественские гирлянды — красный светодиод C6 — электрический/зеленый шнур — набор/50 Свет

   $ 5,99

   Микродиодиоды — теплый белый светодиод — батарея/зеленый проволока — 60 ламп

   $ 23,95 $ 17,99

   Микро светодиод — теплый белый светодиод — батарея/медь — 60 Lights

   $ 23.9.5 $ 17,99

   Микроветодиодные светильники — теплый белый светодиод — батарея/серебряная проволока — 60 Lights

   $ 23,95 $ 17,99

   Micro Led Star Lights — Теплый белый светодиод — батарея/серебряный провод — 20 Lights

   $ 13,95 $.

   Battery Operated Timer LED Light Set — Plastic Clip — Set of 10

   $14.99 $11.99

   Twinkle Garland — LED Silver Branch — 6ft

   $49.95 $19.99

   Micro LED Lights — Warm White LED — Battery/ Серебряный провод — 30 огней

   $ 15,95 $ 11,99

   Микроветодиодные светильники — теплый белый светодиод — батарея/медная проволока — 30 светильников

   $ 15,95 $ 11,99

   Микроветодиодные светильники — Электрический белый светодиод — электрический/серебряный проволоки — 6015

   . Микро светодиодные светильники — Электрик/Серебряный проволоки — 6015

   Micro светодиод — теплый белый светодиод — электрический/серебряный проволоки — 6015

   9005 32. 32. 32. 32. 32. 32. 32. 32. 32. 32. 32. 3.

   14,95 $ 10,99 $

   Набор светодиодных свечей с защелкой — теплый белый светодиод — батарея — 10 свечей 909124 600 $5 $34.99

   USB PowerConnect+™ 2 AA Converter — Convert Battery to Electric

   $11.95 $8.99

   USB PowerConnect+™ 3 AA Converter — Convert Battery to Electric

   $11.95 $8.99

   USB PowerConnect+™ 2 AAA Converter — Преобразование батареи в электрическую

   11,95 долл. США 8,99 долл. США

   Преобразователь USB PowerConnect+™ 3 AAA — Преобразование батареи в электрическую

   11,95 долл. США 8,99 долл. США

   Преобразователь батареи — Батарея AA в электрическую — 1 устройство Батарея AA в электрическую — 1 устройство0015

   $ 21,95 $ 16,99

   Конвертер батареи — AAA Аккумулятор для электричества — 1 Устройство

   $ 21,95 $ 16,99

   Аккумулятор для электрического преобразователя — за освещенные ветви — 9ft

   $ 12,900 $ 12. 900. Теплый белый светодиод — Таймер — 12 лампочек

   10,95 $ 7,99 $

   Широкий набор светодиодных гирлянд

   Независимо от того, какой тип светодиодной гирлянды вы ищете, вы найдете ее на Christmas Tree Hill . Наш впечатляющий выбор означает, что у нас есть струнный фонарь для любых нужд. У нас есть стандартный набор светодиодных рождественских ламп теплого белого цвета из 50 ламп, а также последняя тенденция — светодиодные гирлянды в виде змей и светодиодные кластерные рождественские елочные фонари. Эти усовершенствованные праздничные огни поставляются с пультом дистанционного управления и имеют восемь различных световых функций для впечатляющего отображения. Используйте светлые нити для освещения снаружи вашего дома или рождественской елки и наслаждайтесь невероятной экономией, а также не требующим обслуживания цветом.

   Кластерная светодиодная гирлянда также очень полезна в качестве «заплаты» в случае перегорания предварительно зажженной светодиодной елки. Не выбрасывайте это старое дерево, когда вы можете просто обернуть вокруг него светодиодную гирлянду и вернуть ему былую славу. Светодиодные гирлянды с зелеными проводами при использовании в качестве гирлянд для рождественской елки практически невидимы. Используйте светлые пряди на гирляндах и вечнозеленых венках. Их также можно использовать для освещения архитектурных элементов и ландшафта круглый год или как часть вашего внутреннего декора. Вы найдете мини-лампочки, большие лампочки C6, гирлянды в форме звезды, патриотические светодиодные фонари и комплекты светодиодных фонарей с батарейным питанием, когда вы делаете покупки в Christmas Tree Hill.

   Преимущества светодиодного освещения

   Зачем вам использовать светодиодную технологию? Есть много причин. В дополнение к длительному сроку службы (более 50 000 часов) и гораздо большей энергоэффективности светодиодные гирлянды также приятны на ощупь. Прохладный внешний вид ламп делает их более безопасным вариантом, чем стандартные лампы накаливания, особенно в присутствии домашних животных и маленьких детей.
