Схема фонаря на светодиодах с аккумулятором: принцип работы и изготовление своими руками

Как устроен светодиодный фонарь с аккумулятором. Какие компоненты нужны для его изготовления. Какие схемы используются в современных LED-фонарях. Как собрать простой фонарик своими руками. Какие преимущества имеют светодиодные фонари перед лампами накаливания.

Принцип работы светодиодного фонаря с аккумулятором

Светодиодный фонарь с аккумулятором состоит из нескольких основных компонентов:

• Аккумулятор — обеспечивает автономное питание
• Светодиоды — источник света
• Драйвер светодиодов — стабилизирует ток через светодиоды
• Контроллер заряда — защищает аккумулятор при зарядке
• Корпус — объединяет все компоненты

Принцип работы следующий:

1. Аккумулятор подает напряжение на драйвер светодиодов
2. Драйвер преобразует напряжение аккумулятора в стабильный ток для питания светодиодов
3. Светодиоды преобразуют электрический ток в световое излучение
4. При разряде аккумулятора подключается зарядное устройство
5. Контроллер заряда защищает аккумулятор от перезаряда

Преимущества светодиодных фонарей перед лампами накаливания

Светодиодные фонари имеют ряд существенных преимуществ по сравнению с традиционными фонарями на лампах накаливания:

• Высокая энергоэффективность — потребляют до 80% меньше энергии
• Длительный срок службы — до 50000 часов работы
• Высокая яркость и дальность освещения
• Устойчивость к вибрациям и ударам
• Отсутствие нагрева при работе
• Широкие возможности регулировки яркости
• Компактные размеры

За счет этих преимуществ светодиодные фонари практически полностью вытеснили лампы накаливания в портативных осветительных приборах.

Типы аккумуляторов для светодиодных фонарей

В современных светодиодных фонарях используются различные типы аккумуляторов:

• Li-ion (литий-ионные) — высокая емкость, легкий вес
• Li-Po (литий-полимерные) — тонкие и гибкие
• NiMH (никель-металлогидридные) — недорогие, без эффекта памяти
• LiFePO4 (литий-железо-фосфатные) — большой ресурс, безопасные

Выбор типа аккумулятора зависит от требований к фонарю — емкости, размера, стоимости. Наиболее распространены литий-ионные аккумуляторы благодаря оптимальному сочетанию характеристик.

Схемы драйверов для светодиодов

Для питания светодиодов в фонарях применяются различные схемы драйверов:

• Линейные стабилизаторы тока
• Импульсные преобразователи
• Блокинг-генераторы
• Специализированные микросхемы драйверов

Линейные стабилизаторы просты, но имеют низкий КПД. Импульсные преобразователи более эффективны, позволяют повышать напряжение. Блокинг-генераторы применяются для питания от одной батарейки. Специализированные микросхемы обеспечивают оптимальные режимы работы светодиодов.

Изготовление простого светодиодного фонарика своими руками

Собрать простейший светодиодный фонарик можно из следующих компонентов:

• Яркий белый светодиод
• Батарейка или аккумулятор на 3-4.5В
• Выключатель
• Резистор 50-100 Ом
• Корпус

Порядок сборки:

1. Припаять резистор к аноду светодиода
2. Припаять выключатель к плюсовому контакту батареи
3. Соединить минус батареи с катодом светодиода
4. Соединить выключатель с резистором
5. Поместить конструкцию в подходящий корпус

Такой простой фонарик будет работать, но для более яркого света и длительной работы нужна более сложная схема с несколькими светодиодами и стабилизатором тока.

Схема повышающего преобразователя для светодиодного фонаря

Для питания нескольких светодиодов от одной батарейки можно использовать повышающий преобразователь на базе микросхемы MC34063:

«`text +1.5V | | ___/___ | | | 8 _|_ 7 0.22uF = |___| MC34063 | 1 | | 6 |______|_|__ | | | | | | __| | |__ | | | — 10uH — 100uF — — 100uF | | | | | | GND | GND | \|/ |LED| | |LED| | |LED| | GND «`

В этой схеме микросхема MC34063 работает как повышающий преобразователь, увеличивая напряжение батарейки 1.5В до напряжения, необходимого для питания цепочки из 3-4 светодиодов. Индуктивность 10мкГн и конденсаторы 100мкФ задают частоту преобразования. Схема позволяет получить яркий свет от одной батарейки типа AA.

Советы по изготовлению светодиодных фонарей

При самостоятельном изготовлении светодиодных фонарей следует учитывать несколько важных моментов:

• Правильно подбирать ток через светодиоды — обычно 20-30 мА на светодиод
• Обеспечить хороший теплоотвод от мощных светодиодов
• Использовать драйвер с высоким КПД для увеличения времени работы
• Применять качественные аккумуляторы с защитой от переразряда
• Делать влагозащищенный корпус для использования на улице
• Добавить режимы работы — яркий свет, экономичный, стробоскоп и т.д.

Соблюдение этих рекомендаций позволит создать надежный и эффективный светодиодный фонарь своими руками.

Перспективы развития светодиодных фонарей

Технологии производства светодиодов и аккумуляторов постоянно совершенствуются, что открывает новые возможности для портативных осветительных приборов:

• Повышение световой отдачи светодиодов до 200-250 лм/Вт
• Увеличение емкости литиевых аккумуляторов
• Применение органических светодиодов (OLED)
• Интеграция с солнечными панелями для подзарядки
• Беспроводная зарядка аккумуляторов
• Управление через смартфон по Bluetooth

Эти инновации позволят создавать еще более эффективные, компактные и функциональные светодиодные фонари в ближайшем будущем.

Схема фонаря на светодиодах с аккумулятором

Уже давно известно, что фонарики на светодиодах очень экономичны, малогабаритны и имеют более продолжительный срок службы. Светодиодный фонарик можно легко сделать своими руками или переделать имеющийся ламповый. Для этого нужны яркие светодиоды повышенной мощности. Светодиоды потребляют меньший ток, долговечней и надежней по сравнению с лампочкой. К тому же они не боятся ударов и тряски.

Поиск данных по Вашему запросу:

Схема фонаря на светодиодах с аккумулятором

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Делаем вместе светодиодный фонарь своими руками
• Как устроен фонарик с аккумулятором?
• СХЕМА ФОНАРИКА НА СВЕТОДИОДАХ. Схемы зарядных устройств фонариков
• Изготовление светодиодных и налобных фонариков своими руками + модернизация имеющихся
• Фонари и фонарики
• САМОДЕЛЬНЫЙ ФОНАРИК НА СВЕТОДИОДЕ CREE
• Светодиодный фонарик своими руками
• СХЕМА ФОНАРИКА НА СВЕТОДИОДАХ
• Самодельный фонарик из светодиодной ленты и сдохшей батареи шуруповерта

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Переделка фонаря на LED и li- ion.

Делаем вместе светодиодный фонарь своими руками

Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, светодиодная матрица которого имеет 5 белых светодиодов, что обеспечивает хорошее и большое пятно освещения. Кроме того форма фонарика всем знакома, а многим ещё с детства, одним словом — бренд. Зарядное устройство находится внутри самого фонарика, стоит только снять сзади крышку и воткнуть его в розетку.

Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Светодиод, для сравнения, потребляет около 10 мА и даже матрица из 5 штук — это 50 мА. Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно первые модели.

По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В. Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь умножитель напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — или , или SS, или SK5B.

SS — это диод Шоттки. Светит такой фонарик хорошо, ярко, и что не маловажно — долго, а циклов заряд-разряд не , как в предыдущих моделях, а на много больше, что увеличивает срок службы в разы. Чтобы светодиодный фонарик служил долго, надо вставлять его в розетку с В в выключенном состоянии! Если этого правила не придерживаться то при зарядке можно легко сжечь диод Шоттки SS , а часто заодно и светодиоды.

Не знаю точно, что послужило причиной выхода его из строя, но предполагаю, что воткнули его в розетку и забыли на несколько суток, хотя по паспорту заряжать надо не более 20 часов. Короче — вышел из строя аккумулятор, потёк, и сгорело 3 светодиода из 5, плюс преобразователь диод тоже перестал работать.

Этот светодиодный фонарик скорее всего китайского происхождения и такую деталь наверное можно купить только там. Схема не нова, она давно уже существует, я её только использовал в этом фонарике.

Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые. Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки см.

Внешний диаметр ферритового кольца мм, толщина примерно мм.

Надо намотать 2 обмотки по 30 витков проводом 0,,3 мм, т. Если ферритовое кольцо берёте с платы люминесцентной лампочки — лучше использовать 2 штуки, сложить их вместе. На одном кольце тоже схема будет работать, но свечение будет слабее. Сравнивал 2 фонарика на свечение, оригинальный китайский и переделанный по выше указанной схеме — различий в яркости почти не увидел.

Преобразователь, кстати, можно вставить не только в аккумуляторный фонарик, а и в обычный, который работает от батареек, тогда можно будет запитывать его всего от 1 батарейки 1,5 В. Схема зарядного устройства фонарика изменений почти не претерпела, за исключением номиналов некоторых деталей. Ток зарядки примерно 25 мА. При зарядке, фонарь надо отключать! И не клацать выключателем во время зарядки, поскольку напряжение зарядки более чем в 2 раза выше напряжения аккумулятора, и если оно пойдёт на преобразователь и усилится — светодиоды частично или полностью придётся менять В принципе, по выше указанной схеме, светодиодный фонарик легко можно сделать и своими руками, вмонтировав его, например, в корпус какого-нибудь старого, даже самого древнего фонарика, а можно сделать корпус и самому.

А чтобы не менять структуру выключателя старого фонарика, где использовалась маленькая лампочка накаливания на 2,,5 В нужно разбить уже сгоревшую лампочку и к цоколю, вместо стеклянной колбы, припаять белых светодиода.

А также, для зарядки, вмонтировать разъём под сетевой шнур, от старого принтера или приёмника. Но, хочу заострить ваше внимание, если корпус фонарика металлический — зарядное устройство туда не монтируйте, а сделайте его выносным, то есть отдельно.

Совсем не сложно вынуть пальчиковый аккумулятор из фонарика и вставить его в ЗУ. И не забывайте всё хорошо изолировать! Особенно в тех местах, где присутствует напряжение В. Думаю, после переделки старый фонарик прослужит вам ещё не один год Виктор Донской www.

На главную О сайте Новое на сайте Контакты Важно! На главную О сайте Новое на сайте Контакты Форум. Рубрика: «Электронные самоделки» Мощный преобр. Электронный выключатель массы. Электронное зажигание для газовой плиты.

Блокиратор подключения к тел. Регулятор мощности для паяльника. Усилитель мощности звука на MAX Ремонт наушников, реставрация, переделка. Имитатор автом. Как переделать люминесцентную лампу в светод-ю. Практические совету по ремонту электроники. Сигнализатор поклевки для вашей донки. Простое зарядное устройство для автомобиля. Ампервольтометр тестер Ц20, схема, ремонт. Как сделать сварочный аппарат своими руками. Простой электронный регулятор сварочного тока.

Признаки прослушки мобильного телефона. Скрытые возможности мобильных телефонов. Светодиодный аккумуляторный фонарь, ремонт. Ремонт электробритв своими руками — примеры. Делаем ремонт в квартире. Авто-, мото-, велотехника. Интерьер своими руками.

Как устроен фонарик с аккумулятором?

Добрый день. Хотелось бы получить консультацию у образованных людей. Есть фонарь «Космос» аккумуляторный. Сейчас он в состоянии «эээ. Стоит свинцовый 6в 4. Зарядное решил купить у китайцев ru. Драйвер для светодиода.

Итак, у нас есть аккумулятор, который питает светодиодный фонарик, и есть сами светодиоды, которые светят в фонаре. В зависимости какой.

СХЕМА ФОНАРИКА НА СВЕТОДИОДАХ. Схемы зарядных устройств фонариков

Канал ЭлектроХобби на YouTube. В отличии от старотипных фонариков, которые работали на маленькой лампочки накаливания светодиодные фонари намного экономнее, да и свет у них можно подобрать под свои нужды и предпочтения. Нынче разнообразие светодиодных фонарей имеет широкий спектр разные по мощности, количеству светодиодов, типоразмеру, способу электропитания, специализации и т. Но все они питаются от электрического тока, величина которого определяет время работы фонаря зависящее ещё от ёмкости электропитающего элемента. Теперь о более электрических вещах. Итак, у нас есть аккумулятор, который питает светодиодный фонарик, и есть сами светодиоды, которые светят в фонаре. В зависимости какой мощности и какое количество светодиодов работает в фонаре будет определяться величина потребляемого тока. Чем мощней светодиоды и их больше, тем больше и тока будет расходоваться. Следовательно, и быстрей разрядится аккумулятор светодиодного фонаря. Думаю понятно, что чем больше емкость аккумулятора, тем больше времени светить будет фонарик.

Изготовление светодиодных и налобных фонариков своими руками + модернизация имеющихся

Тем не менее, если емкости аккумулятора не хватает на длительную работу телефона, это не значит, что он никуда не годится. Даже если его емкость упала в 5 или 10 раз, он вполне может питать несколько ярких светодиодов в течение длительного времени. Предлагаемая конструкция фонаря предполагает использование аккумулятора с напряжением 3,6 В практически любой аккумулятор от мобильного телефона и любой емкости. Фонарь, схема которого изображена выше, содержит 3 сверхярких светодиода, но их число можно как увеличить, так и уменьшить.

Введите электронную почту и получайте письма с новыми самоделками.

Фонари и фонарики

Для нормальной жизнедеятельности человека в темное время суток ему всегда необходим был свет. С развитием технологий источники освещения усовершенствовались, начиная свой путь от огня факелов и керосиновых ламп, заканчивая фонариками на аккумуляторах. Настоящей революцией в мире осветительной техники было создание светодиода, который тотчас же вошел в бытовую жизнь. Современные светодиодные фонари очень экономные, свет распространяется очень далеко и он очень яркий. Огромная доля таких литиевых фонарей на современном рынке — китайского производства, они очень дешевые и доступные. Именно из-за дешевизны часто возникают поломки различного рода.

САМОДЕЛЬНЫЙ ФОНАРИК НА СВЕТОДИОДЕ CREE

Для нормальной жизнедеятельности человека в темное время суток ему всегда необходим был свет. С развитием технологий источники освещения усовершенствовались, начиная свой путь от огня факелов и керосиновых ламп, заканчивая фонариками на аккумуляторах. Настоящей революцией в мире осветительной техники было создание светодиода, который тотчас же вошел в бытовую жизнь. Современные светодиодные фонари очень экономные, свет распространяется очень далеко и он очень яркий. Огромная доля таких литиевых фонарей на современном рынке — китайского производства, они очень дешевые и доступные.

Схема как переделать светодиодный налобный фонарик под аккумулятор из телефона вместо батареек с возможностью зарядки через микро usb.

Светодиодный фонарик своими руками

Схема фонаря на светодиодах с аккумулятором

Подробно: ремонт светодиодного фонарика ремонт своими руками от настоящего мастера для сайта olenord. Научились китайцы делать ширпотреб и в частности фонарики. Такого изобилия форм, размеров, расцветок нет, пожалуй, ни в какой другой группе товаров.

СХЕМА ФОНАРИКА НА СВЕТОДИОДАХ

ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ АЦЦКИЙ ФОНАРЬ ИЗ АВТОЛАМПЫ. ЛУПИТ ТАК ЧТО ЗЕМЛЯ ГОРИТ!

Резистор R ограничивает ток через внутренний переключатель и катушку индуктивности. Регулируя этот резистор мы влияем на мощность при низком напряжении. Сильный ток может повредить схему. Смотрите документацию. На первый взгляд кажется, что в течение всего срока службы аккумулятора желательно поддерживать номинальный ток светодиода. Но поддержание тока светодиода при сниженом входном напряжении ниже определенного уровня значительно увеличит срок службы аккумулятора и предотвратит отключение питания при его разряде.

Normally, if you want to light up a blue or white LED you need to provide it with 3 — 3. Базовый резистор в этом случае имеет сопротивление около 2К.

Самодельный фонарик из светодиодной ленты и сдохшей батареи шуруповерта

Схема фонарика достаточно проста, т. Алгоритм работы следующий. На DA1 построено классическое зарядное устройство, сопротивлением R1 выбираем нужный зарядный ток. В данной конструкции ток ограничен уровнем в мА. Это нужно для поднятия уровня срабатывания защиты до 3 вольт. Эта конструкция позволяет подключить от трех до десяти сверх ярких светодиодов с током до мА.

Совсем недавно, слово светодиод ассоциировалось только с индикаторными приборами. С развитием технологий, цена на светодиодные изделия постепенно снижалась, область применения широкими шагами расширялась. Сегодня их используют в разных приборах, применяются практически везде, где нужны осветительные приборы.

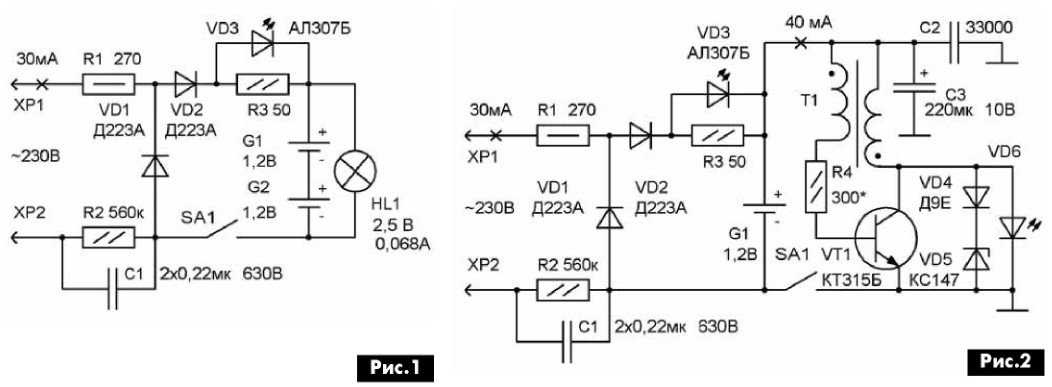

Устройство и схемы аккумуляторных фонарей.Чем заменить советские аккумуляторы

Навигация:

Устройство и схемы аккумуляторных фонарей, модернизация аккумуляторных фонарей производства СССР и Китая.  Чем заменить советские аккумуляторы, установка светодиодов вместо лампочки, доработка фонаря Имеющиеся в наличии фонарики: фонарь советского проиводства » Люкс» — от старости погибли аккумуляторы, сгорел резистор на 15 ом, вышла из строя диодная сборка, и самое вкусное: взорвался конденсатор на 0,5 мкФ, в общем пришлось почти полностью менять бебехи фонарь Электроника В6-03 — жив, здоров, пришлось подрастолкать(оживить) аккумуляторы Аналогичные по схеме вышеупомянутым фонарикам современные модели КОСМОС 528-8 и ФО-Дик Дик-02 и АН-0-005С ДиК-5, весьма интересное схемотехническое решение у фонаря ан-0-002-2дик в котором используются 2 аккумулятора типоразмера AA, что наталкивает на мысли о апгрейде предыдущих моделей фонарь китайского производства Sunny Candica NL-522N — разукомплектованый труп. пробит диодный мост и вообще полтергейст  О_о Аккумуляторы: Чем заменить советские кадмий-никелевые аккумуляторы. К сожалению, в продаже аккумуляторов Ni-Cd серии Д-025 и Д-026 уже нет, [Продаю из старых запасов смотри объявление в начале страницы=)] поэтому нужно искать замену в виде аккумуляторных сборок для телефоннных трубок, цилиндрической либо «плоской формы» Аккумуляторная сборка GP280NK c визгом устанавливается в советский фонарик «Люкс», в котором по умолчанию установлены дисковые кадмий-никелевые аккумуляторы Д-025, а в аккумуляторный фонарь Электроника В6-03 расчитаный на аккумуляторы Д-026, которые несколько меньше по высоте, к сожалению, не помещается. Как вариант, можно распилить борта аккумуляторного отсека, но раритетность фонаря не позволяет подняться руке. Установка светодиодов вместо лампочки Следующий этап модернизации фонаря — замена лампочки накаливания светодиодами. я использовал 3 светодиода, впаяв их параллельно в цоколь от обычной перегоревшей лампочки, предварительно очистив последний от стекла и компаунда. результат оправдал ожидания в нашем фонаре 3 аккумулятора выдают напряжение достаточное для питания светодиодов, при меньшем же напряжении, или последовательного подключения СД возникает необходимость использовать повышающие схемы либо блокинг генераторы, либо готовые драйверы (Импульсные стабилизаторы тока) такие как HH004F внешне похожий на транзистор, аналоги для замены CX2601 или PR4401,  PR4402, 4403, LTC4401, XC96F ZXLD381 Схемы в большинстве случаев в аккумуляторных фонарях( как отечественных, так и китайских) используются мало отличающиеся схемы: делитель напряжения на балластном конденсаторе, 2х выпрямительных диодах, либо диодном мосте, и в общем из обязательных элементов это всё,дополнительно могут быть балластный резистор, индикаторный светодиод (с резистором или без) плавкий предохранитель (в представителе техники той эпохи фонарике Люкс) в интернетах рассматриваются варианты апгрейда фонариков путём установки преобразователя напряжения и последовательного соединения светодиодов, и совсем радикальный способ установки в корпус зарядного устройства от мобильного телефона и соответственно литй-ионного аккумулятора Сходные по устройству аккумуляторные фонари Китайского производства КОСМОС 528-8  и 307-C. Первый с 2-мя аккумуляторами типоразмера АА, второй со свинцовым аккумулятором. Схемы: схема фонаря Люкс, Дик, и их аналогов схема фонаря ан-0-002-2дик устройство лампы аварийного освещения Украинские каяки. Обзор устройство и схемы китайских светодиодных ночников ремонт советского миксера МН-301 как перетянуть седло велосипеда как восстановить повреждённыый rar архив Инструкция зарядногоустройства HTRC C4 BATANEG 2012-2013 btnvm.narod.ru 2012-2016

Схема мощного светодиодного фонарика с батареей AA 1,5 В

Давайте создадим схему светодиодного фонарика или то, что некоторые называют схемой светодиодного фонарика. Эта мощная схема светодиодного фонарика выглядит как фонарик при использовании только от батареи 1,5 В, поэтому ее можно использовать. Так как маленький так легко носить с собой в разных местах. Да еще и очень яркий.

Простейший мощный светодиодный фонарик

Как это работает

Давайте соберем этот проект

Простая схема светодиодного фонарика на 1,5 В

Схема мощного светодиодного фонарика

Другие схемы светодиодных фонарей

Похожие сообщения

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Простейший мощный светодиодный фонарик

Сначала мы должны начать с простых вещей. Это простейшая схема мощного светодиодного фонарика. Мой сын сделал его 17 марта 2017 года. Он имеет 24 суперярких светодиода для дисплея, 3 батарейки типа АА и резистор для ограничения тока. Таким образом, эта схема проста и дешева.

Как это работает

Мы используем белый сверхъяркий светодиод. Этот тип светодиодов дает очень яркий прямой луч, подходящий для создания фонарика. Для этого требуется напряжение около 3,3 В при токе 20 мА. Мы тестируем его на простой схеме ниже.

Простая схема фонаря с одним светодиодом и батареей 3,6 В

Мы используем 24 белых сверхъярких светодиода, чтобы сделать фонарик, как показано на схеме ниже. Они соединены между собой параллельно. Каждый светодиод должен использовать напряжение около 3,3 В при токе 20 мА. Это делает светодиоды одинаково высокой яркости, но используют все токи от 0,4 до 0,6 А.

Схема простого светодиодного фонаря высокой мощности с батареей 3,6 В

Резистор 1 Ом используется для ограничения безопасного тока светодиодов. В этой схеме мы используем 3 батареи AA 1,2 В Ni-HM (никель-металлогидридные). Итак, их суммарное напряжение равно 3,6В.

В приведенной выше схеме моя дочь (новичок) сказала, что это сложно понять. Некоторые люди могут думать так. Поэтому мы добавили иллюстрацию, которую легче понять.

Посмотрите на фонарик высокой мощности с 24 светодиодами, который легче понять.

Давайте соберем этот проект

Собираем светодиоды и резистор на универсальной печатной плате. Мы используем 3 держателя батареек АА со встроенным выключателем. Итак, делаем эту схему проще.

Наконец, припаяйте все детали к плате и проводке.
Измеряем все активные токи примерно 0.5А но очень очень яркие.

Конец, Мы успешно сделали простой мощный светодиодный фонарик.

Простая схема светодиодного фонарика на 1,5 В

В настоящее время моя дочь приедет модифицировать ту же схему, которую использовал мой брат. Она сказала, что схема, которую построил мой брат, использует большой ток и использует до 3 батарей.

Раньше было уместно Потому что батарея 700мАч. Но в настоящее время мы используем аккумулятор емкостью 2400 мАч. Потому что аккумуляторы на 700 мАч редкость. Поэтому мы модифицировали эту схему, чтобы использовать меньший ток. И лучше использовать один аккумулятор.

Моя дочь хочет построить простейшую схему или использовать меньше компонентов, но это работает.

Схема мощного светодиодного фонарика

Техническая информация

Источник питания: одна батарейка 1,5 В AA.
Максимальный потребляемый ток 200 мА
Использует 6 белых светодиодов.
Печатная плата небольшого размера.

Как это работает
Как обычно, светодиод загорается при напряжении 1,8 В или 2 В,
Нам нужен способ увеличить напряжение, чтобы подняться, путем переключения режима питания в цепи повышающего преобразователя постоянного тока в постоянный. .

Рисунок 1 Принципиальная схема мощного 6-светодиодного фонаря для батареи 1,5 В типа АА.

Как Рисунок 1 Схема этого проекта. Работоспособность схемы определяется катушкой и С2. Что и будет служить частотой производственного цикла. Цепь частоты LC с конденсаторами и конденсатором попеременно, вызывает частоту.

Когда мы подаем напряжение питания на схему, транзистор TR1 будет работать. Тогда TR2 тоже будет работать. Тем временем C2 будет заряжать магазин током. Таким образом, все светодиоды погаснут. Но при полной зарядке TR1 перестанет работать, в результате C2 разрядится, чтобы все светодиоды светились.

Узнайте: Как использовать 555 схем таймера

Так как зарядка и разрядка происходят очень быстро, потому что мы видим их одинаковой яркости. Конденсатор-C1 будет фильтровать ток для сглаживания.

Как строить.

Этот проект небольшой и состоит из нескольких частей, поэтому мы можем использовать перфорированную доску. Или используйте настоящую печатную плату, как показано на рисунке 2. Затем соберите все детали на печатной плате и подключите их, как показано на рисунке 3.

Рисунок 2 — реальная печатная плата этого проекта.

Рисунок 3 расположение компонентов .

Катушка индуктивности L1 составляет 100 мкГн, как показано на рисунке 4. И вы можете использовать любой похожий тип.

Рис. 4 Катушка около 100 мкГн.

Рис. 5 Мощный 6-светодиодный фонарик рассчитан на батарею 1,5 В типа АА.

Тестирование
После завершения сборки схемы Подайте на схему напряжение в диапазоне 1,5 В.
Затем сдвиньте переключатель в положение ON. Все светодиоды загорятся, схема готова к использованию.
Как видео ниже.

Я хочу видеть сигнал от светодиодов (все параллельно) через панель осциллографа.
Мы увидим, что высокая амплитуда около 3Vp-p вызывает свечение светодиодов.

Примечание: Батарейка AA, которую мы должны использовать, является своего рода щелочным домом. Потому что высокая производительность

Список деталей
Резисторы 0,25 Вт.
R1: 10K
R2: 6,8K
R3: 100 Ом

Electrytic Compacitors
C1: 220UF 16V

Ceramic Capacitors
C1: 220UF 16V

Ceramic
C1: 220UF 16V

.
L1: 100 мкГн Пожалуйста, как собрать здесь
Транзисторы
Q1: CS9012, 0.8A 40V PNP Транзисторы.
Q2-Q4: CS9013, 0,8 А, 40 В, NPN-транзисторы.

Печатная плата, батарея AA 1,5 В и т. д.

Как сделать схему светодиодного фонарика

31 августа 2022 г. by Swagatam 3 комментария

Белые светодиоды стали настолько распространенными в наши дни, что даже школьники сегодня знают, как использовать их для создания простых светодиодных проектов. Светодиоды обычно используются для освещения, обсуждаемая схема также предназначена для подобных приложений. В посте рассказывается о том, как соединить светодиоды и батарею, чтобы сделать простой светодиодный фонарик своими руками.

Белые светодиоды великолепны

До появления эффективных белых светодиодов лампы накаливания были единственным вариантом, который можно было использовать для изготовления фонариков.

Хотя фонарики с лампами накаливания не такие яркие, как белые светодиоды, они хорошо служили этой цели, пока не были изобретены светодиоды, которые полностью изменили ситуацию.

Белые светодиоды настолько эффективны, что излучают в 4 раза больше света, чем обычные фонарики накаливания, но при этом потребляют на 60% меньше энергии.

Неудивительно, что белые светодиоды рассматриваются как вариант будущего для всех осветительных приборов.

Описанная здесь схема светодиодного фонарика очень проста, и для ее успешного изготовления необходимо просто следовать приведенным инструкциям.

В предлагаемой схеме используется только один яркий белый светодиод, три кнопочных элемента на 1,5 В и переключатель.

Как мы все знаем, белый светодиод обычно нуждается в питании 3,5 В для прямого освещения, без каких-либо токоограничивающих резисторов.

Поэтому здесь мы подключаем три разъема кнопочной ячейки на 1,5 В непосредственно к клемме светодиода, чтобы включить ее и получить от нее предполагаемое освещение.

При малом токе выходное напряжение 4,5 В от элементов не оказывает вредного воздействия, а автоматически настраивается так, чтобы светодиод светился очень ярко.

Теперь добавьте переключатель в любом месте между вышеупомянутой ячейкой и подключением светодиода, он станет переключаемым вручную, ваша простая схема светодиодного фонарика готова.

Обсуждаемая конструкция фонарика потребует надлежащего корпуса для надежного удержания всех частей на месте, чтобы им можно было удобно управлять вручную.

Ниже показан образец проекта, который можно скопировать для изготовления корпуса для вышеуказанной схемы.

Принципиальная схема

Экономичный фонарик с коммутируемым выходом

В связи с тем, что полное освещение фонарика не всегда требуется, подходящий диммер может быть приятным энергосберегающим средством.

Устройство создано на основе нестабильного мультивибратора, рабочий цикл которого можно регулировать с помощью потенциометра P1. Диод включен для увеличения времени нарастания. Диод может быть 1N4148.

Через T3 AMV переключает транзистор T4, который, в свою очередь, включает светодиодную лампу. T4 может работать без радиатора.

Диапазон регулирования таков, что лампа может потреблять примерно одну треть от общего уровня яркости; что означает, что батареи, вероятно, будут продолжать работать в 3 раза дольше, чем их обычный срок службы.

Реализация схемы, естественно, не ограничивается только фонарями; его также можно использовать для солнечного освещения, яркости радиоприемника и т. д.

Если вместо P1 используется LDR, можно получить автоматический диммер, который самостоятельно регулирует освещение лампы в зависимости от условий фонового освещения. .

Фонарик со схемой зарядного устройства

Следующая очень полезная концепция схемы заряжаемого фонаря была предложена преданным последователем и читателем этого сайта, «Эрса» .

На первом изображении ниже показана принципиальная схема и список деталей заряжаемого фонарика.

• List of components:
• R1 = 1R5 1/4W
• R2 = 220k 1/4W
• R3 = 270k 1/4w
• C1 = 470nf 400v
• D1 = LED red
• D2 to D5 = 1N4007
• Бат. = 2,4 В 700 мАч = 2×1,2 В NiCd или свинцово-кислотная лампа
• Лампа = 2,5 В 300 мА

На следующих изображениях показаны технические характеристики конденсатора большой емкости, который является важной частью схемы зарядки аккумулятора.
