Как устроена схема электрооборудования ВАЗ 2106. Какие основные элементы входят в электросистему автомобиля. Как диагностировать и устранить неисправности электрооборудования ВАЗ 2106. Какие отличия имеют схемы карбюраторного и инжекторного двигателей.
Устройство электрооборудования ВАЗ 2106
Электрооборудование ВАЗ 2106 включает в себя следующие основные системы и элементы:
- Система электропитания (аккумулятор, генератор)
- Система зажигания (катушка зажигания, распределитель, свечи)
- Система пуска (стартер)
- Система освещения и сигнализации
- Контрольно-измерительные приборы
- Электродвигатели (отопителя, стеклоочистителей и др.)
- Коммутационная аппаратура (реле, предохранители)
Все элементы соединяются между собой проводкой, образуя единую электрическую сеть автомобиля. Для упрощения монтажа и уменьшения количества проводов используется однопроводная схема — в качестве «минуса» выступает кузов автомобиля.
Отличия схем карбюраторного и инжекторного двигателей
- В инжекторной версии присутствует электробензонасос для создания давления в топливной системе
- Инжектор оснащен форсунками с электромагнитным управлением для впрыска топлива
- В инжекторе используется электронный блок управления двигателем
- Инжекторная система имеет больше датчиков (расхода воздуха, положения коленвала и др.)
За счет этих особенностей электросхема инжекторного ВАЗ 2106 более сложная и разветвленная по сравнению с карбюраторной версией.
Диагностика неисправностей электрооборудования
Основные признаки неисправностей электрооборудования ВАЗ 2106:
- Двигатель не запускается
- Не работают отдельные потребители (фары, стеклоочистители и т.д.)
- Быстрый разряд аккумулятора
- Перебои в работе двигателя
- Ложные срабатывания контрольных ламп
Для диагностики необходимо:
- Проверить целостность предохранителей
- Проконтролировать напряжение на клеммах аккумулятора
- Проверить работу генератора
- Протестировать проводку на обрыв и короткое замыкание
- Проверить исправность отдельных потребителей
Как проверить напряжение в бортовой сети
Для проверки напряжения в электросети ВАЗ 2106 можно использовать следующий алгоритм:
- Подключите один щуп тестера к «массе» автомобиля (кузов или минусовая клемма АКБ)
- Вторым щупом касайтесь проверяемых точек электроцепи
- Начинайте проверку от аккумулятора, двигаясь к потребителям
- Измеряйте напряжение при работающем и заглушенном двигателе
- Сравнивайте полученные значения с нормативными
При работающем двигателе напряжение должно быть 13,8-14,4 В. При неработающем — около 12,6 В. Отклонения от нормы указывают на неисправность.
Ремонт электропроводки ВАЗ 2106
Основные этапы ремонта электропроводки:
- Визуальный осмотр жгутов проводов на наличие повреждений
- Проверка целостности проводов тестером
- Зачистка окислившихся контактов
- Замена поврежденных участков проводки
- Восстановление нарушенной изоляции
- Замена неисправных разъемов
При ремонте важно использовать провода соответствующего сечения и цветовой маркировки. Все соединения должны быть надежно заизолированы. После ремонта нужно проверить работу всех электрических систем автомобиля.
Особенности замены генератора на ВАЗ 2106
Замена генератора на ВАЗ 2106 производится в следующем порядке:
- Отсоедините минусовую клемму аккумулятора
- Снимите защитный кожух ремня генератора
- Ослабьте натяжение ремня и снимите его
- Отсоедините все провода от генератора
- Открутите болты крепления генератора и снимите его
- Установите новый генератор в обратной последовательности
- Отрегулируйте натяжение ремня
При установке нового генератора важно правильно подключить все провода согласно схеме. Также нужно проверить соответствие характеристик нового генератора параметрам бортовой сети автомобиля.
Модернизация электрооборудования ВАЗ 2106
Возможные варианты модернизации электросистемы ВАЗ 2106:
- Установка более мощного генератора
- Замена ламп накаливания на светодиодные
- Установка дополнительных реле для разгрузки проводки
- Монтаж электростеклоподъемников
- Установка сигнализации с автозапуском
- Замена штатной магнитолы на современную мультимедийную систему
При любой модернизации важно учитывать нагрузку на бортовую сеть и не превышать допустимые значения тока. Все дополнительное оборудование должно подключаться через отдельные предохранители.
Предохранители ваз 2110 схема и расположение: подробно в картинках!
Главная » Ремонт Ваз
Опубликовано: Рубрика: Ремонт ВазАвтор: admin
Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.
Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.
Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.
Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.
- К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
- К2 – корпус релейного устройства, регулирующего работу дворников;
- K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
- К4 – корпус релейного устройства, включающего фары ближнего освещения;
- К5– корпус релейного устройства, включающего фары дальнего освещения;
- К6 – корпус дополнительного релейного устройства;
- К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
- K8 – корпус резервное релейного устройства;
Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств.
Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.
Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.
[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]
Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:
№ предохранителя | Сила тока, в амперах | Защищаемая электроцепь |
F1 | 5 | Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто. |
F2 | 7,5 | Цепь лампочки ближнего освещения левой стороны |
F3 | 10 | Цепь лампочки дальнего освещения левой стороны |
F4 | 10 | Цепь лампочки противотуманного освещения левой стороны |
F5 | 30 | Цепь электродвигателей стеклоподъемника обоих сторон машины |
F6 | 15 | Цепь лампочки-переноски |
F7 | 20 | Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала |
F8 | 20 | Цепь узла подогрева заднего ветровика. |
F9 | 20 | Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика |
F10 | 20 | Зарезервированное предохранительное устройство |
F11 | 5 | Цепь лампочек габаритов освещения правой части |
F12 | 7,5 | Цепь лампочки ближнего освещения правой стороны |
F13 | 10 | Цепь лампочки дальнего освещения правой стороны и контрольной лампочки дальнего освещения. |
F14 | 10 | Цепь левой лампочки противотуманного освещения |
F15 | 20 | Цепь электрического обогрева кресел и блокирования замка багажного отсека |
F16 | 10 | Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки |
F17 | 7,5 | Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства |
F18 | 25 | Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания. |
F19 | 10 | Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства. |
F20 | 7,5 | Цепь лампочек задних огней противотуманного освещения |
Видео — предохранители на Ваз 2110
youtube.com/embed/3GrR8czf-qY?wmode=transparent» frameborder=»0″ allowfullscreen=»allowfullscreen»/>0 11 548 просмотров
Понравилась статья? Поделиться с друзьями:
Блок предохранителей ВАЗ 2109 | Полное опипсание схем предохранителей ВАЗ 21099
- 1 Блок предохранителей ВАЗ 2109 и 21099
- 1.1 Схемы
- 1.2 Отличия
- 1.3 Схема блока предохранителей ВАЗ 2109 старого образца
- 1.3.1 Реле
- 1.4 Блок предохранителей ВАЗ 21099 нового образца
- 1.4.1 Реле
- 1.5 Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.
Монтажный блок предохранителей ВАЗ 2109 выполнен единым узлом. Искать плавкие вставки под бардачком или под рулем нет необходимости. Их там можно найти в редких модификациях или авто с полностью переделанной электросхемой. С завода панель монтировалась на салонной переборке моторного отсека со стороны водителя.
СхемыВсю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
«Расположение»
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
Схема блока предохранителей ВАЗ 2109 старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
| № | Сила тока | Цепь, которую он защищает |
| F1 | 10А | Резервный предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
| F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
| F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
« схема блок предохранителей ВАЗ 2109 (17.
3722) »Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальних фар |
| 9 | Лампы ближних фар |
| 11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
| 12 | Работа клаксона |
« блок предохранителей ВАЗ 2109 старого образца описание »
Блок предохранителей ВАЗ 21099 нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Блок предохранителей ВАЗ 21099 инжектор / карбюратор.
| № | Номинальный ток | Электрическая цепь, за которую отвечает |
| 1. | 8А | Резервный предохранитель |
| 2. | 8А | Резервный предохранитель |
| 3. | 8А | Резервный предохранитель |
| 4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
| 9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
| 10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
| 11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12. | 16А | Прикуриватель, розетка для лампы переноски |
| 13. | 8А | Дальний свет правой фары |
| 14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
| 16. | 8А | Ближний свет левой фары |
«Новый БП»
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
| Номер реле | Его функции |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.
- Перегорание предохранителя (одного или нескольких).
Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.
- Окисления контактов платы с токоведущими дорожками.
Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.
Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.
Схема подключения габаритов на ваз 2106. Схема электрооборудования
В каждом современном автомобиле есть бортовая сеть — система, соединяющая в себе все потребители энергии и электрооборудование. Эти устройства с проводкой отмечаются на , в частности, в данной статье речь пойдет о легендарных отечественных «Шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнайте из этого материала.
[ Скрыть ]
Признаки неисправности
Какие элементы включает в себя схема электрооборудования и проводки с описанием 21063? Эта система включает в себя все без исключения потребители энергии, а также основные системы авто, в том числе зажигания, охлаждения двигателя и отопления.
В том случае, если машина не заводится, при этом возникают неполадки в работе электрооборудования, в первую очередь следует проверить исправность электрической проводки и заменить вышедшие из строя компоненты.
При невозможности запуска двигателя следует в первую очередь произвести диагностику состояния аккумуляторной батареи, а также подачи горючего в карбюратор либо инжектор.
В том случае, если горючее нормально поступает, то для диагностики вам потребуется электро схема машины, проверять нужно следующее:
- В случае с карбюраторными двигателями производится диагностика распределителя зажигания, катушки, свечей и, разумеется, само проводки подключения этих компонентов. В некоторых случаях невозможность запуск двигателя связана с повреждением , к которым подключаются свечи.
- В том случае, если речь идет об инжекторном силовом агрегате, то причина может заключаться в неработоспособности блока ЭСУД. Этот узел предназначен для обработки сигналов, подающихся от датчиков, а также передачи команд на исполнительные устройства.
Также бывает такое, что неполадки в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.
Фотогалерея «Основные неисправности АКБ»
Карбюраторный двигатель
Как работает схема подключения электропроводки карбюраторного мотора при запуске силового агрегата:
- Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать на этот узел питание.
- На приборной панели активируются все индикаторы и значки, в данном случае питается оборудование от аккумуляторной батареи.
- На катушку поступает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высоковольтное и поступает на распределительный узел.
- Посредством высоковольтного разряда привод распределительного механизма осуществляет вращение коленвала мотора «Шестерки». Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).
Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).Классическое зажигание
В соответствии со схемой электрики классическое зажигание включает в себя такие компоненты:
- сам замок;
- катушка;
- трамблер или распределительный узел;
- высоковольтные кабеля со свечами.
При помощи трамблера осуществляется прерывание первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как сказано выше, катушка используется для преобразования низковольтного напряжения в высоковольтное.
В том случае, если при попытке запуска двигателя ничего не происходит, то причины могут быть такими:
- Повреждение проводки на участке между модулем и генераторным узлом. При такой проблеме следует произвести диагностику состояния контактов, а также целостности электроцепей.
- Выход из строя самой катушки. В данном случае работоспособность устройства можно проверить при помощи искры — из распределителя извлекается кабель и соприкасается с кузовом или двигателем машины. Если при попытке завести мотор ничего не происходит, это говорит о том, что устройство подлежит замене.
- Повреждение проводки на участке между свечами и распределителем. В данном случае необходимо произвести диагностику состояния крышки распределителя, в частности, проверить бегунок, расположенный внутри, а также провода (автор видео — канал Александр Амочкин Коломна ААК).
Электронное зажигание
Автомобили ВАЗ 2106 также комплектовались и электронным или бесконтактным зажиганием (БСЗ). Принципиальной особенностью таких авто является то, что между распределительным механизмом и самой катушкой дополнительно монтировался электронный коммутатор. Помимо основных компонентов, БСЗ включает в себя коммутаторное устройства, а также датчик распределитель.
При помощи последнего осуществляется передача управляющих импульсов на коммутаторное устройство для создания искры, после чего сигналы распределяются по цилиндрам.
Основное назначение коммутаторного устройства заключается в преобразовании управляющих сигналов в импульсное напряжение, подающееся на обмотку катушки, в частности, речь идет о первичной обмотке. Наличие коммутатора способствует улучшению образования разряда, особенно, если силовой агрегат функционирует на обедненной горючей смеси.
Инжекторный двигатель
Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:
- в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
- горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
- в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
- наличие , что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).
Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.
Если речь идет именно о датчике, то такую поломку можно определить своими руками:
- сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
- далее, используя мультиметр, диагностируется сопротивление;
- если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.
Инструкция по диагностике и замене электропроводки
Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо произвести диагностику системы.
Как проверить напряжение:
- Для тестирования вам потребуется лампа с проводами, один из ее щупов следует подключить к минусовой клемме АКБ или кузову «Шестерки».
- Другой контакт от лампы подключается к диагностируемой электроцепи. При этом нужно, чтобы щуп находился как можно ближе к аккумуляторной батарее либо предохранительному устройству.
- В том случае, если контролька в результате подключения стала гореть, это говорит о том, что напряжение на диагностируемом участке имеется. Тестирование продолжается аналогичным образом до выявления поврежденной цепи. Как показывает практика, зачастую неисправности в работе электрической системы связаны с плохим соединением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).
При этом нужно, чтобы щуп находился как можно ближе к аккумуляторной батарее либо предохранительному устройству.Также можно проверить и целостность проводки, это делается с целью определения разрыва в электроцепи.
Для этого надо сделать следующее:
- Для начала следует отключить все напряжение от электрической цепи и произвести ее диагностику на целостность. Для этого можно использовать контрольную лампу с подсоединенным источником питания.
- Оба контакта от лампы следует подсоединить к концам электрической цепи. Если такой возможности нет, то один щуп контрольки подсоединяется к плюсовому контакту, а другой соединяется с заземлением, то есть кузовом машины. В том случае, если после подсоединения лампа загорелась, то это говорит о том, что в проверяемый участок проводки целый. Если же лампа не загорелась, это говорит о том, что в электропроводке имеется повреждение.
- Аналогичным образом осуществляется диагностика замка, для этого контакты от контрольки нужно будет соединить с его клеммами. При активации замка источник освещения должен загореться.
Если такой возможности нет, то один щуп контрольки подсоединяется к плюсовому контакту, а другой соединяется с заземлением, то есть кузовом машины. В том случае, если после подсоединения лампа загорелась, то это говорит о том, что в проверяемый участок проводки целый. Если же лампа не загорелась, это говорит о том, что в электропроводке имеется повреждение.ВАЗ 2107 – заднеприводный автомобиль, созданный на основе ВАЗ 2105. Это один из представителей так называемой классики. Выпуск его закончен в 2012 году. Выпускался в кузове седан. Схема электрооборудования ваз 2107 немногим отличается от схемы ВАЗ 2105.
Многие владельца авто желают не просто использовать машину, но и понимать, как работает та или иная его система. Для того, кто ориентируется в схеме электрооборудования 2107, не составит труда найти причину неполадки и осуществить незначительный ремонт самостоятельно.
Схема электрооборудования ваз 2107 карбюратор
Электрооборудование автомобиля, схематически изображенное на схеме, называется электросхемой. В ней графически отображены связи между элементами. Обратите внимание на цвет проводов в схеме, они отражают реальную картину довольно точно. Это значит, что если провод изображен желтым цветом, значит, скорее всего, он и на самом деле желтый.
Электрооборудование ваз 2107. Системы
Электросхема «семерки» является однопроводной, кузов играет роль «минуса». Эта схема позволяет использовать меньшее количество проводов и значительно упрощает их монтаж. Электрооборудование ваз 2107 карбюратор условно делится на следующие системы:
Питания
Эта система представлена генератором и аккумулятором. Она отвечает за поставку питания ко всем электроприборам и электронным устройствам авто.
Генератор
При включенном двигателе питание электроприборов осуществляет генератор переменного тока. Генераторы на ваз 2107 выпускались в двух вариантах с маркировками 372.
3701 и 9412.3701. Последняя модель является усовершенствованной, так как у нее блок выпрямителя защищен пластиковым коробом, крыльчатка расположена внутри, уменьшен размер контактных колец, чо значительно уменьшает износ деталей.
Аккумуляторная батарея
Аккумуляторная батарея отвечает за питание всех приборов при выключенном двигателе. Также он обеспечивает движение при отказе генератора, в случае если заряд достаточен. При выборе аккумулятора важно учесть тип двигателя (карбюратор или инжектор), так как характеристики батареи для этих типов двигателя различаются.
Пуска двигателя
Система запуска двигателя состоит из двух элементов – стартера и выключателя зажигания.
Стартер
Это устройство, работающее от электричества, отвечающее за запуск двигателя. Оно работает таким образом: вращает вал по нарастающей, пока частота вращения не будет достаточной для пуска. Стартеры в различных моделях ваз 2107 имеют некоторые различия, поэтому нужно внимательно отнестись к покупке нового агрегата, если старый придет в негодность.
Покупать нужно именно ту модель, которая шла в комплектации авто у завода-изготовителя.
Зажигания
Эта система представляет собой комбинацию приборов, которые в процессе взаимодействия обеспечивают появлении искры, которая зажигает топливо в двигателе внутреннего сгорания. Она представлена тремя основными элементами – замком зажигания (или выключателем), катушкой и свечами и множеством дополнительных.
Выключатель зажигания
Служит для подачи тока к системе зажигания и для отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста – если ключ вставляют в замок и поворачивают, контакты замыкаются и включается зажигание, а когда ключ высунут, контакты размыкаются и система обесточивается.
Свечи
Это специальные устройства для воспламенения топлива. В двигателях, работающих на бензине, они искровые. Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт), как следствие электрический разряд, что обеспечивает воспламенение.
Катушка
Это прибор, который преобразует низковольтный ток, поступающий от аккумулятора или генератора в высоковольтный, и передает его свечам. Это важный элемент системы зажигания, выход которого из строя не позволит привести двигатель в рабочее состояние.
Освещение и сигнализация
Машина имеет внешние осветительные приборы и те, которые отвечают за свет в салоне. Система освещения представлена следующими элементами – блок-фары, задние фонари, лампа под капотом, освещение салона, лампа, освещающая номерной знак. Также в систему входит монтажный блок и выключатели освещения.
Контрольные приборы
Приборная панель автомобиля оснащена шкалами, по которым можно определить правильность работы всех систем автомобиля и идентифицировать сбои. Показания этих приборов обязан уметь считывать даже неопытный автолюбитель. Даже если вы совсем не разбираетесь в устройстве машины, прочитайте инструкцию и научитесь считывать показания приборов на панели, это не только упростит вам жизнь, но убережет от лишний трат, ведь если вовремя не среагировать на погрешность в работе какого-либо элемента электрики, вам придется в будущем производить дорогостоящий ремонт.
Дополнительные приборы
Это электронные приборы, без которых автомобиль может работать. К ним относят стеклоочиститель, стеклоподъемники, омыватели стекла и фар, прикуриватель и тому подобные. Некоторые автолюбители начиняют свою классику различными дополнительными опциями, например, устанавливают дополнительные светодиодные подсветки, тюнингуют приборную панель. Это позволяет сделать даже простой недорогой автомобиль стильным и современным.
Схема электрооборудования ВАЗ 2107 станет для вас справочником, если вы планируете ремонтировать электрику авто самостоятельно. На ней подробно изображено по какой схеме работают приборы, провода маркированы цветом и выявить неполадку в работе и устранить ее сможет даже новичок в вопросе электрики. Если вы все же не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будет уверены в результате.
Схемы электрооборудования ваз 2101 и 2102 несколько
отличаются от схемы ваз 21011 и 21013,
для этого мы поместили несколько схем для лучшего
ознакомления, с детальным обозначением всех узлов.
- 1. Фары
- 2. Подфарники
- 3. Указатели боковых поворотов
- 4. Аккумулятор
- 5. Реле лампы контроля заряда аккумулятора
- 6. Генератор
- 7. Стартер
- 8. Лампа освещения подкопотного пространства
- 9. Свечи
- 10. Датчик контрольки давления масла
- 11. Датчик указателя температуры жидкости охлаждения
- 12. Сигналы звукового предупреждения
- 13. Распределитель зажигания или трамблёр
- 14. Элдвигатель очистителя лобового стекла
- 15. Датчик сигнализирующий об аварийном падении уровня тормозной жидкости
- 16. Катушка зажигания или бабина
- 17. Регулятор напряжения
- 18. Выключатель очистителя лобового стекла, расположенный в насосе омывателя
- 19. Элдвигатель отопителя салона
- 20. Лампа освещения бардачка
- 21. Резистор добавочный, элдвигателя отопителя салона автомобиля
- 22. Розетка штепсельная, для переноски
- 23. Выключатель контрольки ручного тормоза
- 24. Выключатель стоп сигналов
- 25. Реле прерыватель указателя поворотов
- 26. Выключатель света движения задним ходом
- 27. Предохранительный блок
- 28. Реле прерыватель ручного тормоза
- 29. Реле очистителя лобового стекла
- 30. Переключатель режимов элдвигателя отопителя салона автомобиля
- 31. Прикуриватель
- 32. Выключатель плафонов освещения, расположенные в стойках задних дверей
- 33. Выключатели плафонов освещения салона автомобиля, расположенные в стойках передних дверей
- 34. Плафоны
- 35. Замок или выключатель зажигания
- 36. Комбинация приборов
- 37. Указатель температуры жидкости охлаждения
- 38. Контролька дальнего света фар
- 39. Контролька наружного освещения
- 40. Контролька указателей поворотов
- 41. Контролька заряда аккумулятора
- 42. Контролька давления масла двигателя автомобиля
- 43. Контролька ручного тормоза и уровня тормозной жидкости
- 44. Указатель уровня бензина в баке автомобиля
- 45. Контролька крайнего резерва топлива
- 46. Осветительная лампа комбинации приборов
- 47. Выключатель сигнала звукового предупреждения
- 48. Переключатель света фар
- 49. Переключатель указателей поворотов
- 50. Выключатель освещения наружного
- 51. Выключатель приборного освещения
- 52. Переключатель очистителя лобового стекла
- 53. Датчик указания уровня и резерва топлива в баке автомобиля
- 54. Лампа освещения багажного отсека
- 55. Фонари задние
- 56. Фонарь освещения номерного знака
- 57. Фонарь освещения заднего хода автомобиля
- 58. Колодки штепсельные, заднего пучка проводов, конструктивное расположение на ваз 2102
- 59. Осветительный плафон, задней части автомобиля ваз 2102
Выключатель стоп сигналов
Указатель уровня бензина в баке автомобиляВАЗовская классика никогда не страдала излишней заумностью конструкции, и все руководства пользователя по замене тех или иных деталей сводятся к простому «открутите гайку 5а, отсоединив при этом клемму 65, помеченную на схеме красной стрелочкой».
Простотой отличается и схема электрооборудования ВАЗ-2106, хотя и имеет некоторые особенности
Как и все расположение электрооборудования, так и схема его подключения предельно проста, понятна, и требует пояснений только в том случае, если пользователь имеет проблемы с идентификацией цветов. На страничке размещена роскошная, почти бутиковая схема проводки ВАЗ 2106, которой можно пользоваться, безбоязненно, как Ветхим Заветом. Вот она.
Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка за свои 40 лет выпуска неустанно развивалась и прогрессировала, что не могло не отразиться на ее электрооборудовании. Но эти изменения настолько ничтожны, что мы упомянем о них не столько для практической пользы, сколько из уважения к Фиату 130 и миллионам владельцев Жигулей 2106.
Конструктивные особенности модификаций ВАЗ 2106
В разное время на автомобиль устанавливали разные двигатели, зачастую даже не предупреждая покупателя об этом.
Так, выстояв очередь в несколько лет, вам могла попасться шестерка с двигателем 2103, что никак не влияло ни на цену, ни на документацию. Позже такая ситуация повторялась с моторами от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но это никак не влияло на схему электрооборудования непосредственно.
Когда советский беспредел закончился и завод стал бороться за клиента, появилась модель, точнее, модификация ВАЗ 21065. Вроде, как «люкс». Тут уже были внесены некоторые изменения в электрическую схему. Но в целом машину отличало от обычной шестерки вот что:
- пятиступенчатая коробка передач;
- карбюраторы «Солекс»;
- бесконтактная система зажигания;
- электрический подогрев заднего стекла;
- галогеновые лампы повышенной мощности;
- задний противотуманный фонарь;
- на некоторых версиях был установлен электрический усилитель руля.
Естественно, что столь разительные эволюционные перемены практически никаких изменений в схему не внесли, по крайней мере, говорить о них просто не приходится.
Система зажигания ВАЗ 2106
Схема системы зажигания представляет собой одноклеточное устройство, по сравнению с современными электросхемами. Тем не менее, на протяжении долгих лет в нее вносились некоторые изменения. То, что вы видите на фото, это схема система зажигания машины до 1980 года.
В ней применен распределитель Р125б, который использовался до тех пор, пока не начали применять карбюраторы Озон. После этого ставили трамблер точно такой же конструкции, только с вакуумным регулятором опережения зажигания.
Все остальное электрооборудование шестерки никаких изменений не претерпело до самого конца ее выпуска. С одной стороны, это было удобно, потому что зайдя в любой автомагазин вы без особого труда могли заменить любую деталь — катушку зажигания, которых приходилось возить с собой по несколько штук, конденсаторы напряжения, которых полагалось иметь в запасе минимум десяток, не говоря уже о крышке трамблера, которая была подвержена пробоям и имела абсолютно непредсказуемый характер.
Особенности обслуживания электрооборудования ВАЗ 2106
Самые серьезные нарекания со стороны владельцев шестерок вызывал блок предохранителей. Как сам блок, так и сами предохранители. При малейшей потере контакта, предохранитель перегревался, и плавил не плавкую вставку, а все, что было вокруг — пластмассовые крышки и корпуса блока. Бороться с этим явлением было бесполезно до тех пор, пока не появились человеческие предохранители ножевого типа. Они надежно держали контакт и перегорали только по делу — если в электрической цепи были проблемы.
Бортовая система электрооборудования ВАЗ 2106 использовала допотопную систему реле для потребителей большого тока. Реле защищало от перегрузки контакты переключателей. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на на шестерке они разбросаны по всему автомобилю, и логика их размещения не вяжется с элементарными понятиями схемотехники. Завод не рекомендовал ремонтировать реле, а советовал заменять их целиком, поскольку качественное восстановление сгоревшей обмотки было мало вероятно в гаражных условиях.
О системе электрооборудования и схеме проводки ВАЗ 2106 можно говорить сутками, но вы самостоятельно разберетесь в самой схеме подключения, которую мы показали на страничке. Схема проста, доступна и понятна даже для новичка. Дерзайте, и удачи на дорогах!
Представлен бесплатный справочный материал по электрооборудованию отечественного автомобиля ВАЗ-2105. В том числе блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой» автомобиля, которая выполняет функцию второго провода. Большинство цепей включается выключателем зажигания. Схема автомобиля представлена из двух частей на рисунках. Клик для увеличения на весь экран.
Электрооборудование ВАЗ 2105 — схема
1 — боковые указатели поворота; 2 — блок-фары; 3 -очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 -моторедуктор очистителя ветрового стекла; 8 — электродвигатель омывателя ветрового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — подкапотная лампа ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле очистителя ветрового стекла; 23 — реле зажигания; 24 — реле прерыватель аварийной сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — штепсельная розетка для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — переключатель очистителя ветрового стекла; 34 — выключатель омывателя ветрового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — переключатель света фар; 37 — переключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения вещевого ящика; 43 выключатели плафона, расположенные в стойках дверей; 44 — выключатель противотуманного света в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного света; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — переключатель электродвигателя отопителя; 59 — плафон; 60 — дополнительный резистор электродвигателя отопителя; 61 — задние фонари; 62 — фонари освещения номерного знака; 63 — датчик указателя уровня и резерва топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации штекеров в колодках трехрычажного переключателя авто.
Штекера в колодках монтажного блока
Схема бесконтактной системы зажигания VAZ
1. Свечи зажигания
2. Датчик-распределитель зажигания
3. Экран
4. Датчик Холла
5. Коммутатор
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.
Схема системы управления электромагнитным клапаном карбюратора
- 1. Концевой выключатель карбюратора
- 2. Катушка зажигания
- 3. Электромагнитный клапан
- 4. Монтажный блок
- 5. Реле зажигания
- 6. Выключатель зажигания
- 7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном.
- 8. Блок управления электромагнитным клапаном
А. Порядок условной нумерации штекеров в блоке управления
Плавкие предохранители авто 2105
1(8 А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ЗА) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и смывателя фар. Реле очистителя ветрового стекла. Реле очистителей и смывателя фар (контакты).
3(8 А) Резервный
4 (8 А) Резервный
5 (16 А) Элемент обогрева заднего стекла и реле включения обогрева (контакты).
б (8 А) Прикуриватель. Штепсельная розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора.
Реле-прерыватель контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
12 (8 А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаршный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаршиого света.
15 (8 А) Правая фара (габаритный свет). Левый задний фонарь (габаршиый свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).
- 18 — реле включения ближнего света фар;
- 19 — реле включения дальнего света фар;
- 20 — перемычка на месте реле включения звуковых сигналов;
- 21 — реле включения очистителей и омывателя фар;
- 22 — реле включения обогрева заднего стекла.
Примечание . До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем 17 монтажного блока. С 1988 г. они стали защищаться отдельным предохранителем, который распологается в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света авто.
1987 Лада 2109 1.3 (64 лс)
1987 Лада 2109 1.3 (64 лс) | Технические характеристики, данные, расход топлива, габаритыГлавная >> Авто каталог >> Лада >> 2109 >> 1987 2109 >> 1.3 (64 лс)
Автокаталог НовостиБлог Авторизоваться регистр Добавить данные для нового автомобиля API спецификаций автомобилей
Lada Lada 2109 1987 2109 1.3 (64 Hp)
| What это тип кузова, Лада 2109? | Хэтчбек, 5 дверей, 5 мест |
|---|---|
Насколько быстр автомобиль, 1987 2109 1. 3 (64 л.с.)? | 148 км/ч | 91,96 миль/ч 0-100 км/ч: 16 сек 0-60 миль/ч: 15,2 сек |
| Сколько мощности, Лада 2109Хэтчбек 1987 1.3 (64 лс)? | 64 л.с., 94 Нм 69,33 фунт-фут. |
| Какой объем двигателя, Лада 2109 Хэтчбек 1987 1.3 (64 лс)? | 1,3 л 1288 см 3 78,6 куб. в. |
| Сколько цилиндров, 1987 Лада 1.3 (64 лс)? | 4, Рядный |
| Трансмиссия какая, Лада 2109 Хэтчбек 1987 1.3 (64 лс)? | Передний привод. Двигатель внутреннего сгорания. Двигатель внутреннего сгорания (ДВС) приводит в движение передние колеса автомобиля. |
| Как долго этот автомобиль, 1987 Lada 2109 Hatchback? | 4006 мм 157,72 дюйма |
| Насколько широк автомобиль, 1987 Лада 2109 Хэтчбек? | 1650 мм 64,96 дюйма |
| Какая снаряженная масса, 1987 Лада 2109 1,3 (64 л.с.)? | 915 кг 2017,23 фунта.  |
| Какая полная масса, 1987 Лада 2109 1.3 (64 лс)? | 1340 кг 2954,19 фунта. |
| Сколько места в багажнике, 1987 Лада 2109 Хэтчбек? | 270 — 1000 л 9,53 — 35,31 куб. футов |
| Сколько передач, Какой тип коробки передач, 1987 Лада 2109 1.3 (64 лс)? | 5, manual transmission |
- Lada
- Lada 2109
- 1987 2109
- 1.3 (64 Hp)
- 1987 2109
- Lada 2109
AcuraAlfa RomeoAlpinaAston MartinAudiBentleyBMWBugattiCadillacChevroletChryslerCitroenCupraDaciaDaewooDaihatsuDodgeDSFerrariFiatFordGMCGreat WallHavalHondaHummerHyundaiInfinitiJaguarJeepKiaKoenigseggLadaLamborghiniLanciaLand RoverLexusLotusMaseratiMazdaMcLarenMercedes-BenzMGMiniMitsubishiNIONissanOpelPaganiPeugeotPorscheRAMRenaultRolls-RoyceRoverSaabSeatSkodaSmartSubaruSuzukiTeslaToyotaVauxhallVolkswagenVolvo
Все марки
Compare

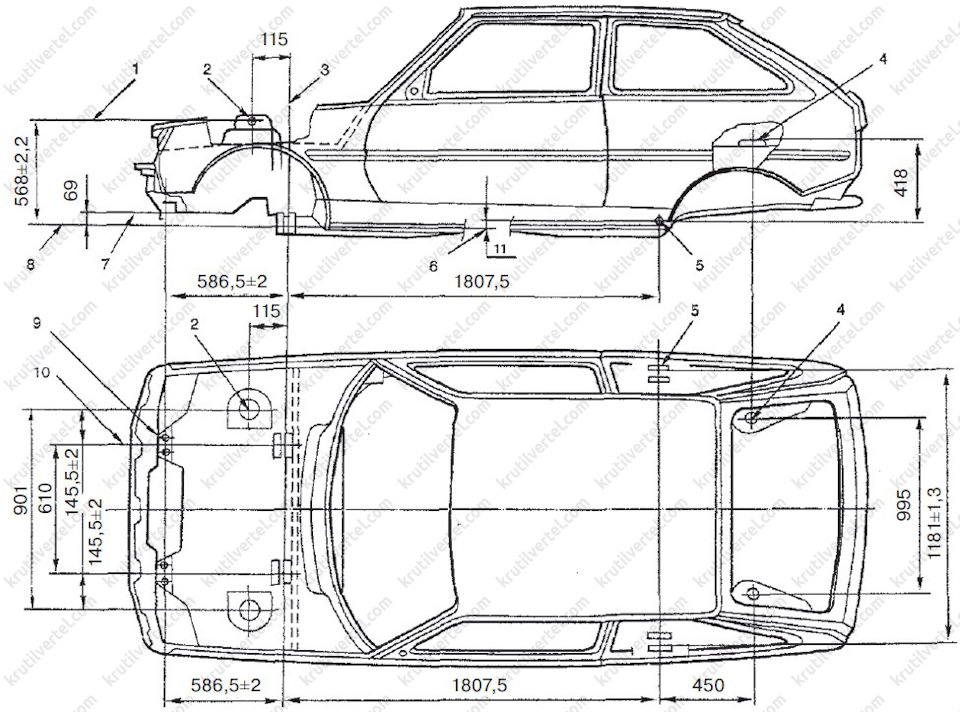

| General information | ||
|---|---|---|
| Brand | Lada | |
| Модель | 2109 | |
| Генерация | 2109 | |
| Модификация (двигатель) | 1,3 (64 HP) | |
| . Начало на производстве 9 | . Начало на производство.0018 | 1987 year |
| End of production | 1997 year | |
| Powertrain Architecture | Internal Combustion engine | |
| Body type | Hatchback | |
| Seats | 5 | |
| Doors | 5 | |
| Технические характеристики | ||
| Расход топлива (экономичный) — городской | 8,6 л/100 км
27,35 миль на галлон США 32,85 британских миль на галлон 11,63 км/л | |
| Fuel Type | Petrol (Gasoline) | |
| Acceleration 0 — 100 km/h | 16 sec | |
| Acceleration 0 — 62 mph | 16 sec | |
Acceleration 0 — 60 mph (Calculated Auto-Data. net) | 15,2 с | |
| Максимальная скорость | 148 км/ч 91,96 миль/ч | |
| Отношение веса к мощности | 14.3 kg/Hp, 69.9 Hp/tonne | |
| Weight-to-torque ratio | 9.7 kg/Nm, 102.7 Nm/tonne | |
| Engine specs | ||
| Power | 64 Hp @ 5600 об/мин. | |
| Мощность на литр | 49,7 л.с./л | |
| Крутящий момент | 94 Нм при 3500 об/мин. 69,33 фунт-фут. при 3500 об/мин. | |
| Расположение двигателя | Переднее, поперечное | |
| Объем двигателя | 1288 см 3 78,6 куб. дюймов | |
| Количество цилиндров | 4 | |
| Расположение цилиндров | Рядный | |
| Диаметр цилиндра | 76 мм 2,99 дюйма | |
| Ход поршня | 71 мм 2,8 дюйма | |
| Степень сжатия | 9,9 | |
| Number of valves per cylinder | 2 | |
| Fuel System | Carburettor | |
| Engine aspiration | Naturally aspirated engine | |
| Valvetrain | OHC | |
| Space, Объем и вес | ||
| Собственная масса | 915 кг
2017,23 фунта. | |
| Макс. вес | 1340 кг 2954,19 фунта. | |
| Максимальная нагрузка | 425 кг 936,96 фунта. | |
| Место в багажнике (загрузочное) — минимум | 270 л 9,53 куб. футов | |
| Багажник (багажник) — максимум | 1000 л 35,31 куб. футов | |
| Емкость топливного бака | 43 л 11,36 галлона США | 9,46 галлона Великобритании | |
| Размеры | ||
| Длина | 4006 мм 157,72 дюйма | |
| Ширина | 1650 мм 64,96 дюйма | |
| Высота | 1402 мм 55,2 дюйма | |
| Колесная база | 2460 мм 96,85 дюйма | |
| Передняя гусеница | 1400 мм 55,12 дюйма | |
| Задняя (задняя) направляющая | 1370 мм 53,94 дюйма | |
| Характеристики трансмиссии, тормозов и подвески | ||
| Архитектура трансмиссии | Двигатель внутреннего сгорания (ДВС) приводит в движение передние колеса автомобиля. | |
| Ведущее колесо | Передний привод | |
| Количество передач (механическая коробка передач) | 5 | |
| Передняя подвеска | ||
| Rear suspension | Helical spring | |
| Front brakes | Disc | |
| Rear brakes | Drum | |
| Steering type | Steering rack and pinion | |
| Tires size | 165/ 70 SR13 | |
3 (64 Hp) 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 SpecsВАЗ 2109 отзывы технические характеристики, цены
описание цены пробег варианты фото
Это поколение ВАЗ 2109 выпускалось с января 1987 года по январь 2004 года. Мы можем предоставить информацию о 6 модификациях этого поколения. Автомобиль выпускался только с передним приводом.
Эта Лада (ВАЗ) доступна с шести бензиновыми двигателями рабочим объемом от 1,1 до 1,5 литров и мощностью от 54 до 140 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.
Все фото ВАЗ 2109 хэтчбек
Сравнение ВАЗ 2109 с другими автомобилями
ВАЗ 2109 хэтчбек средний расход топлива в смешанном цикле составляет от 6,8 до 10 литров на 100км. Самая экономичная версия ВАЗ 2109 – 21093, потребляющая 6,8 литров бензина на 100км.
Лучший разгон от 0 до 100 км/ч — 9 секунд имеет версию 2109-91, наоборот самая медлительная 21091 достигает этой скорости всего за 17 секунд.
Длина ВАЗ 2109 401 см, это небольшой автомобиль. 9Полная масса ВАЗ 2109 0499 составляет от 1340 до 1465 кг (в зависимости от модификации), этот автомобиль примерно на 20 процентов тяжелее среднего для данного возраста и класса автомобилей.
Эта Лада (ВАЗ) довольно дорогая — ее можно купить (в Латвии) примерно за 1600 $. Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2109.
ВАЗ 2109 модификации
| Модификация | Двигатель | Сила | Минусы топлива. |
|---|---|---|---|
| 21091 Январь 1987 г. — январь 1994 г. | 1.1 Бензин | 54 л.с. | — |
| 2109 Январь 1987 г. — январь 1997 г. | 1.3 Бензин | 64 л.с. | — |
| 2109-91 19 января87 — Январь 2004 г. | 1.3 Бензин | 140 л.с. | 10 л/100 км |
| 21093 Январь 1990 г. — январь 2004 г. | 1,5 бензин | 68 л. с. | 6,8 л/100 км |
| 21093i Январь 1987 г. — январь 2004 г. | 1,5 бензин | 76 л.с. | 7,3 л/100 км |
| 21093 Январь 1990 г. — январь 2004 г. | 1,5 бензин | 78 л.с. | 7,7 л/100 км |
ВАЗ 2109 цены
ВАЗ 2109 1987-2004 хэтчбек цена в Латвии от 330$ до 3900$ .
По сравнению с аналогами ВАЗ 2109цена целиком высокая — ВАЗ 2109 почти в два раза дороже чем средние хэтчбеки этого возраста (сравните цены хэтчбеков 1987 — 2004 годов). Высокая цена ВАЗ 2109 объясняется его качеством выше среднего (см. ниже), поэтому эта Лада (ВАЗ) может быть разумной покупкой в долгосрочной перспективе.
| Год | Самый низкий | Средний | Самый высокий | Доступность |
|---|---|---|---|---|
| ВАЗ 2109 2002 цена | 440 $ | 1000 $ | 1700 $ | |
| ВАЗ 2109 2000 цена | 1100 $ | 1100 $ | 1100 $ | |
| ВАЗ 2109 1999 цена | 1000 $ | 1100 $ | 1300 $ | |
| ВАЗ 2109 1998 цена | 650 $ | 1400 $ | 2900 $ | |
| ВАЗ 2109 1997 цена | 330 $ | 2000 $ | 3600 $ | |
| ВАЗ 2109 1995 цена | 1400 $ | 2700 $ | 3900 $ | |
| ВАЗ 2109 1994 цена | 550 $ | 550 $ | 650 $ | |
| ВАЗ 2109 1993 цена | 2600 $ | 3000 $ | 3700 $ | |
| ВАЗ 2109 1992 цена | 1200 $ | 2100 $ | 3100 $ | |
| ВАЗ 2109 1991 цена | 440 $ | 1900 $ | 3900 $ | |
| ВАЗ 2109 1990 цена | 1100 $ | 1800 $ | 2100 $ | |
| ВАЗ 2109 1989 цена | 900 $ | 1700 $ | 2400 $ | |
| ВАЗ 2109 1988 цена | 330 $ | 1900 $ | 3900 $ | |
| ВАЗ 2109 1987 цена | 550 $ | 800 $ | 1000 $ |
ВАЗ 2109 общая стоимость владения
Сколько на самом деле стоит владение ВАЗ 2109? Для расчета ВАЗ 2109Общие расходы на выполнение, включая покупку, страхование, расходы на техническое обслуживание, а также налоги и другие расходы, Click Год производства
1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004
VAZ 2109 Mistege
6.
Для приблизительного расчета пробега ВАЗ 2109 выберите год выпуска
1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004
Добавить отзыв о ВАЗ 2109
ВАЗ 2109 хэтчбек характеристики (опции)
Процент от ВАЗ 2109 с соответствующей функцией (опция)
Краска металлик
56% Релинги (перила)
19%
ВАЗ 2109 хэтчбек фото изображения
Чаще всего сравнивают с
Опель Астра 1998 Сравнить ВАЗ 2109 1987 и Опель Астра 1998
Ауди К5 2008 Сравнить ВАЗ 2109 1987 и Audi Q5 2008
Тойота Ярис 2005 Сравнить ВАЗ 2109 1987 и Toyota Yaris 2005
Ниссан Кашкай 2008 Сравнить ВАЗ 2109 1987 и Ниссан Кашкай 2008
ВАЗ 2101 1970 Сравнить ВАЗ 2109 1987 с ВАЗ 2101 1970
ВАЗ 2107 1982 Сравнить ВАЗ 21091987 против ВАЗ 2107 1982
Сравнить ВАЗ 2109 1987 с другим автомобилем
Car reviews and technical specs
— choose car manufacturer -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (VAZ)Land RoverLexusMazdaMercedesMiniMitsubishiMoskvichNissanOpelPeugeotPorscheRenaultRoverSAABSeatSkodaSmartSubaruSuzukiToyotaVolkswagen (VW)VolvoWhat wheels can be put on the VAZ 2109.
Какие шины лучше для «девятки»? Разберемся, как правильно подобрать шины и диски на ваш ВАЗ 2109. Не будем касаться конкретных производителей, просто сделаем обзор, благодаря которому вы будете хорошо ориентироваться в шинах и дисках по их внешнему виду и маркировке .
На автомобилях ВАЗ 2109 используются 13-дюймовые диски. Поэтому, если вы увидели на своих шинах R13, то это всего лишь указание на диаметр диска.
Однако помимо диаметра диска есть и другие важные параметры:
Диаметр диска — тут все понятно, это диаметр внутри диска, на который будет устанавливаться шина.
Rim Width — ширина внутри обода, на который будет установлена шина.
Выход из строя ET-диска. Параметр, показывающий, насколько глубоко диск будет утоплен в арку автомобиля.
PCD — количество крепежных отверстий и расстояние между ними.
DIA — это диаметр центрального отверстия колесного диска.
Есть пять важных параметров, и о каждом из них нельзя забывать..jpg)
Стандартная маркировка
ВАЗ диск такой:
5Jx13h3
И все. В данном случае неуказанные параметры следующие:
Вылет колеса 40 мм
PCD 98/4 мм
DIA 58,5 мм
Диаметр и ширина диска важны, т.к. если их не учитывать, то стандарт ВАЗ резина на этот диск не подходит. Вылет важен в том, как колесо будет смотреться на машине: Вылет 40мм будет торчать сбоку машины.
PCD очень важен, если взять диск с любым другим PCD, то его просто не прикрутишь к ступице. Либо количество отверстий не будет одинаковым, либо расстояние между этими отверстиями не ровно 98 мм. Болты не попадут в отверстия на ступице, а если и попадут, то при сжатии диск перекосится. В Интернете много дискуссий по этому поводу. Например, диски от Рено Лагуна диаметром 13 дюймов имеют PCD не 98 х 4, а 100 х 4. Это означает, что расстояние между отверстиями в диске не 98 мм, а 100 мм. Предмет спора следующий: одни утверждают, что это все ерунда, аккуратно выжимайте болты при установке крест-накрест и идите на здоровье.
Другие утверждают, что этого делать не стоит – диск станет неровным и машину будет трясти при езде. Мы все разные люди, и то, что хорошо для одного человека, может быть плохо для другого. На таких дисках будешь ездить с пробитой подвеской и не обращать внимания на то, что машину трясет. Другой человек заметит даже незначительные вибрации при движении автомобиля. Причина вибраций следующая: из-за неравномерной посадки (играют роль даже доли миллиметра) колесо на диске с PCD 100 на ступице с отверстиями 98 х 4 вращается не по кругу, а по эллипсу. То есть центр оси автомобиля не будет совпадать с центром диска, но тут опять возразят сторонники дисков 100 х 4 — там специальные болты
с эксцентриками:
Имеет смысл используйте эксцентриковые болты, если вы устанавливаете легкосплавные диски. Причина в следующем: штампованный б/у диск в хорошем состоянии на ВАЗ 2109 стоит около 10 долларов, а один эксцентриковый болт — около 2-3 долларов. То есть получается, что четыре эксцентриковых болта стоят столько же, сколько и сам диск.
Теперь займемся шинами. Подавляющее большинство шин, выпускаемых промышленностью сегодня
бескамерных радиальных. Расшифровка обозначений типов на шине приведена ниже.
Давайте рассмотрим несколько примеров. Пример №1:
На рисунке показана шина диаметром 14 дюймов, шириной 185 мм и высотой, равной 185 мм * 0,7 (70% ширины шины). Это зимняя резина, так как есть надпись M+S, она еще и бескамерная. Стрелка показывает направление вращения колеса. Это тоже важно, ведь если ставить не на стрелку, то резина будет больше изнашиваться. Вот еще пара типичных обозначений шин:
Используя автоматический подбор шин и дисков для автомобиля ВАЗ 2109 , можно избежать многих проблем, связанных с их совместимостью и соблюдением рекомендаций производителей автомобилей. Дело в том, что шины и диски оказывают существенное влияние на большинство основных эксплуатационных характеристик. транспортное средство . Кроме того, нельзя не отметить важность шин и дисков как элементов активной безопасности.
Вот почему крайне важно очень ответственно подходить к их выбору, используя для этого достаточно специфические знания об этих продуктах.
К сожалению или, наоборот, к счастью, значительная часть автомобилистов предпочитает не изучать техническое устройство собственного автомобиля досконально. В любом случае система автоматического подбора окажется крайне полезной, так как сведет к минимуму вероятность неправильного подбора дисков или шин. А выбрать есть из чего, благодаря широчайшему ассортименту таких товаров, представленному в интернет-магазине «Мосавтошина».
Желание владельцев ВАЗ-2109 отечественного производстваавтомобиль заменить заводские диски на элементы другого диаметра очень понятно.
Современные облегченные конструкции позволяют улучшить управляемость и расход топлива автомобиля, но обычно причиной такой замены является простое желание улучшить внешний вид.
ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.
И теперь он экономит на бензине 35 000 рублей в год!
Выполнить такую операцию несложно.
Правда, в зависимости от выбранных вариантов замены это делается либо без проблем, либо такая процедура требует вмешательства в конструкцию автомобиля.
Какие диски устанавливались на разные кузова и комплектации
Автомобиль ВАЗ-2109 представляет собой 5-дверную версию ВАЗ-2108. За весь период производства, с 1987 по 2004 год, автомобиль претерпел 7 модификаций, включая экспортные варианты. Менялись и параметры их дисков, несмотря на то, что разболтовка всегда оставалась неизменной. Эти отличия выражались в выборе ширины обода, в размере свеса и в трех вариантах диаметра окружности.
Но на заводе обычно устанавливались только диски диаметром 13 дюймов. Диски R14 и R15 были признаны пригодными только для установки. Вот две основные марки колесных дисков, которыми оснащались автомобили на заводском конвейере:
- 5Jx13 ET35;
- 5Jx13 ET40.
Первые цифры маркировки означают ширину обода, 13 – общий диаметр, ЕТ35-40 – вылет в мм. Заводская стандартная конструкция диска представляла собой штампованное стальное изделие. Уступая своим литым легкосплавным конкурентам по ряду показателей, стальная штамповка всегда была и остается прочной, недорогой и надежной.
Стандартные размеры колес
Основные технические характеристики колесных дисков любого автомобиля, в том числе и ВАЗ-2109, выражаются следующими параметрами:
- Диаметр. Это относится к размеру обода в дюймах, за исключением шины.
- Rim Width — Размер посадочного места для шины в дюймах.
- Размер центрального отверстия под ступицу.
- Наклон — это параметр, указывающий количество отверстий и размер диаметра окружности, соединяющей их центральные точки.
- Вылет — расстояние между посадочной поверхностью ступицы и воображаемой плоскостью, проходящей вертикально через среднюю окружность диска.
В ВАЗ-2109 всегда были одинаковыми два параметра:
- Центральное отверстие 58,5 мм.
- Разболтовка — 4х98.
Колеса выпускаются в трех вариантах: R13, R14 и R15. Остальные заводские параметры с учетом соответствующих шин указаны в таблице.
| Диаметр диска, дюймы | Ширина обода, дюймы | Вылет, | Параметры шин, мм |
|---|---|---|---|
| в мм | |||
| 13 | 5 | 35-38 | 165/70 155/75 |
| 5,5 | 35-38 | 185/65 175/70 | |
| 14 | 4 | 45 | 135/80 |
| 5,5 | 35-43 | 175/65 165/65 | |
| 6 | 35-40 | 185/60 175/65 | |
| 15 | 6 | 30 | 185/55 |
| 6,5 | 30 | 195/55 195/50 | |
| 6,5 | 35 | 205/50 195/50 | |
| 7 | 35 | 205/50 195/50 |
Параметры стандартных гаек
Крепление литого диска к ступице предполагает использование специальных болтов или гаек.
Следует отметить, что гайки от штампованных дисков здесь неприемлемы. Во-первых, потому что у литых экземпляров коническая или сферическая часть застежки выражена сильнее, чем у штампованных.
Например, коническая часть болта или гайки имеет угол 60 градусов. Это сделано для того, чтобы увеличить площадь их контакта с материалом более мягким, чем сталь. Во-вторых, плашка тоньше литья, и при замене диска длины болта просто не хватит.
Лучше сразу использовать тот крепеж, который соответствует используемому литому диску, иначе возможна деформация отверстий, выкрашивание и царапины.
Сэкономив на необходимых гайках или болтах, можно безвозвратно повредить более дорогой элемент.
Мягкость металла предполагает и регулярную проверку затяжки крепления, особенно на первых порах и с новыми дисками, когда материал еще не уплотнился от рабочих нагрузок. В противном случае гайки могут самопроизвольно ослабнуть под воздействием циклических ударов и вибрации.
Гайки должны иметь конические или сферические шайбы. Необходимо следить за тем, чтобы профиль шайб точно совпадал с соответствующим углублением в отверстии устанавливаемого диска. Некоторые модели дисков рассчитаны на использование цилиндрических опор с плоскими шайбами.
Какие диски можно установить
Планируя замену старых стальных дисков на легкосплавные, следует выбирать либо оригинальную продукцию, либо продукцию известных производителей, заботящихся о качестве и безопасности своего товара.
Литые дискисочетают в себе следующие полезные свойства: они легкие, практичные в использовании, наделены достаточной прочностью и имеют привлекательный вид, который направлен на преображение всего внешнего вида автомобиля.
Наибольшее распространение среди легкосплавных дисков имеют алюминиевые изделия. Это связано с тем, что они устойчивы к коррозии, соответствуют требованиям прочности и, по сравнению с другими легкосплавными дисками, остаются относительно недорогими.
Титановый сплав – самый дорогой вариант. Он также соответствует всем техническим характеристикам, но все же имеет более привлекательный внешний вид. На третьем месте вариант из магниевого сплава.
В последних моделях АвтоВАЗа используются диски с установочной схемой 4х100. При установке на втулку 4×98 используйте эксцентриковые шпильки, чтобы компенсировать разницу в 2 мм. Для установки дисков с другими схемами крепления придется использовать соответствующие переходники (спейсеры).
Необходимо понимать, что установка дисков больше 15 дюймов невозможна без вмешательства в конструкцию автомобиля.
Максимально и минимально допустимые параметры нестандартных дисков
Размер колесных арок на ВАЗ 2109 ограничивает возможность установки дисков диаметром больше R15. Получается, что любой нестандартный образец должен влезть в раму размером 13-15 дюймов. Искать что-то меньшее нецелесообразно, а для установки большего диаметра потребуется увеличить колесную арку, то есть изменить конструкцию кузова.
Ограничившись приведенными параметрами арки, нужно смотреть остальные показатели нестандартного диска. Для соединения деталей с разными схемами разболтовки можно использовать переходные проставки. В этом случае достаточно легко решается проблема несовместимости диска со ступицей по отверстиям.
Главное правильно подобрать крепления. Ширина обода, согласно ограничениям, установленным конструкторами ВАЗ, ограничивается 4-7 дюймами. Превышение этих параметров может ухудшить управляемость автомобиля и вызвать вопросы при регистрации.
Вылет диска напрямую связан с его шириной и конструкцией. В заводской сборке этот показатель колебался от 30 до 45 мм. Вы можете изменить смещение с помощью прокладок.
Но необходимо помнить, что при уменьшении величины вылета увеличивается ширина колеи, при этом широкие шины могут выходить за установленные габаритные размеры автомобиля. Центральное отверстие нестандартного диска должно быть не менее 58,5 мм.
Хотя варианты замены дисков на ВАЗ-2109 ограничены определенными параметрами, все же их довольно много. Но, в первую очередь, стоит все же обратить внимание на оригинальную, максимально адаптированную к данному автомобилю продукцию. Это проще, безопаснее и выгоднее с финансовой точки зрения.
Можно ли на ВАЗ-2109 установить диски R14 (и даже больше)? Как это повлияет на поведение автомобиля и не возникнет ли проблем с ГИБДД?
Колеса с посадочным диаметром 14″ покрышки могут устанавливаться на автомобили ВАЗ «Самара». Но при этом другие размеры диска (ширина и вылет) не должны превышать определенных значений, иначе в поворотах и при максимальной нагрузке автомобиля, колеса будут задевать колесные арки и элементы подвески.«Узким местом» ВАЗ-2108, -09, -099 являются задние арки и подвеска, которые часто «конфликтуют» с колесами увеличенного размера.
Для «Самара» подходят стальные штампованные диски шириной 5 или 5,5 дюймов с вылетом (параметр ET) 38 — 40 мм.
Также можно установить легкосплавные диски. При этом ширина диска должна быть 6 дюймов, а ЭТ 33 или 35 мм. При этом используется шина размерностью 175/65 R14 – например, такая, как в заводской комплектации ВАЗ-2110 или Skoda Fabia. Возможно использование шин шириной 165 и 185 мм.
Кроме того, допускается установка на «девятки» и «восьмерки» и 15-дюймовые колеса – при условии использования дисков с ЕТ, равным 30 – 35 мм, и с достаточно низкопрофильной резиной 185/55 R15. «Восьмерки» также ездят с колесами 195/50 R15. Но еще более «крутые» шины 195/55 R15 и 205/50 R15 устанавливаются только на переднюю ось или одновременно с модификацией подвески или колесных арок.
Исходя из опыта эксплуатации «ботинок» «Самар» можно сказать, что рекомендуемый размер шин для дисков R15 — 19.5/50, а для R14 — 185/60.
Также напомним, что для любых «вазовских» дисков диаметр окружности расположения четырех болтов крепления (PSD) составляет 98 мм, что в каталогах кодируется как 4х98.
Диаметр центрального отверстия в дисках для тольяттинских машин должен быть не менее 58,5 мм.
Установка низкопрофильных шин улучшает управляемость автомобиля при маневрировании и ускоряет прохождение поворотов. Борта низкой покрышки меньше сминаются при боковых нагрузках на покрышку, и руль становится «острее», и машина меньше отклоняется от траектории. Зато такие колеса меньше поглощают дефекты дорожного покрытия и передают больше ударных нагрузок на кузов при проезде неровностей. Кроме того, покрышку с низким профилем даже при проезде выбоины на малой скорости легко «пробить» до диска, край которого может быть скомкан до полного выхода из строя.
Стоит отметить, что правила дорожного движения запрещают использование транспортных средств с шинами, «не соответствующими модели транспортного средства». Однако практика эксплуатации тюнингованных ВАЗов свидетельствует о том, что у сотрудников ГИБДД претензий к 14-дюймовым колесам обычно нет — очевидно, из-за того, что «14» дисками на заводе комплектуются «Жигули-2110», аналогичные по шасси «восьмерки» и «девятки».
А вот с пятнадцатидюймовыми колесами вероятность «нарваться» на неприятности при техосмотре выше.
|
5 Подготовлено Владимиром Корницким, Игорем Широкуном
Фото Сергея Кузьмича, Юрия Нестерова и Андрея Яцуляка
К проблеме выбора шин Авторевю Уже не первый раз.
В начале этого года, например, эксперты Авторевю ознакомили читателей с результатами сравнительных испытаний целого ряда новых отечественных шин, предназначенных преимущественно для зимней эксплуатации на автомобилях с 14-дюймовыми колесами. На этот раз речь пойдет о автомобильных шинах ВАЗ-2109.(08), но сначала несколько слов о том, на какой именно вопрос должны были ответить наши тестировщики и почему возник этот вопрос
Естественно, рано или поздно владельцы «восьмерок» и «девяток» меняют колеса своих автомобилей. Но многие делают это «хитрым способом». Одни ставят на «родные» диски необычную резину (часто более широкую), другие наоборот; поменять стандартные стальные диски на легкосплавные, оставив ту же резину, а третьи экспериментируют и с тем, и с другим. Мы считаем, что одним из мотивов такого рода замены является желание стать узнаваемым, выделиться из толпы. К тому же, в отличие от зарубежных производителей массовых автомобилей, наш АвтоВАЗ не балует нас разнообразием версий базовой модели.
Вот и украшают хозяева своих питомцев все по-своему. Есть у некоторых «нововведений» и практическое обоснование. Известно, что сохранить «родные» диски на Самаре в божеском виде можно только в том случае, если ездить по нашим дорогам со скоростью черепахи или вообще не ездить. Но машина покупалась не для того же! Легкосплавные диски за счет меньшего веса и большей прочности частично решают эту проблему. А когда появятся элегантные диски, хочу поставить такие шины, чтобы они были пошире, за обод… А недавно появилась возможность получить еще и 14-дюймовые диски. Одним словом, если есть деньги, то — выбирайте! Но мало кто из владельцев может дать вразумительный ответ на вопрос: чем «фирменная» резина, например, шириной 185 мм лучше «родной» 165-мм? Машина лучше «держит дорогу»? Бензина потребляет меньше? Разгоняется быстрее? Шины «работают» дольше? На самом деле ответы на эти и другие вопросы требуют серьезной профессиональной работы. И наши специалисты попытались начать с моделирования наиболее вероятной комбинации таких замен.
Известный производитель качественных кованых легкосплавных дисков, компания «Авиатехнологии», предоставила нам два комплекта дисков для «восьмерки» — с посадочным размером 13 дюймов (как у «родных») и с посадочным размером 14 дюймов. . А за шинами мы обратились в известную торговую компанию Ю.В. L. Плюс выбрал там относительно недорогие (восстановленные), но очень элегантные шины Monarch Mb размерностью 185/60 R13 (цена 112 860 руб за покрышку) и 185/60 R14 (122 400 руб). То есть эти шины отличаются только диаметром посадочного отверстия. (Внешне эти шины повторяют популярные шины P6 от Pirelli тех же размерностей.) Эта ссылка очень важна, поскольку восстановленные шины Monarch, хотя и обладают высокими эксплуатационными характеристиками, все же заметно тяжелее своих «прототипов». Хотя бы по этой причине результат нашего теста следует рассматривать не как сравнение 13- и 14-дюймовых шин вообще, а как тест конкретно шин Monarch Mb! Ну и за основу, в качестве «базы», мы взяли штатные Бл-85 размерности 165/70 R13Нижнекамск Шины Плантон стандартные «восьмерочные» диски.
И далее. Поскольку автомобили ВАЗ-2109, на которых проводились испытания, не проходили никакой специальной подготовки, то и результаты наших замеров (например, динамика разгона, максимальная скорость, экономичность) следует трактовать не как попытку проверки заводской данных, а как основу для выводов только в отношении шин.
Перед началом испытаний давление воздуха во всех колесах было установлено на уровне 2,0 кг/кв.см при температуре окружающего воздуха +15 градусов (в помещении).
ВНЕШНИЕ ДАННЫЕ
Без сомнения, нестандартная «туфля» явно выигрывает! ВАЗ-2109 как бы крепче, основательнее стоит на ногах. В его «наряде» сразу появляется какая-то родословная, уверенность в себе. И в этом смысле нам больше всего понравились 14-дюймовые шины. Monarch, и не малая заслуга в этом и элегантных дисков от компании Aviation technology. 13-дюймовые легкосплавные диски с шинами Monarch выглядят ничуть не хуже, но этот эффект пропал. Хотя преимущество перед «родными» колесами и здесь очевидно.
РАЗГОН И ТОРМОЗНАЯ ДИНАМИКА
Необходимости подробно останавливаться на описании разгонной динамики и тормозных свойств ВАЗ-2109, «обутых» в разные шины, нет: приведенные в таблице численные результаты, полученные с помощью профессионального оборудования Ono Sokki, говорят сами за себя. Отметим только, что впечатления специалистов полностью совпадают с полученными цифрами, и что отечественная шина Бл-85 здесь показала себя очень достойно, причем, напомним, на обычных стальных дисках.
Поэтому остановимся подробнее на тех параметрах, которые обязательно нуждаются в комментариях.
УПРАВЛЯЕМОСТЬ
Надо ли говорить, что управляемость существенно влияет на активную безопасность автомобиля, в целом определяя характер его поведения во всех условиях и режимах движения? И шины, конечно, играют здесь важнейшую роль.
Оценивалась надежность вождения как в нормальных (обычных) режимах движения по дорогам общего пользования, так и в аварийных ситуациях (маневр «перестановка» и движение по специальной трассе «горная дорога»).
Вот что случилось. В штатных режимах 14-дюймовые шины Монарх и Бл85 обеспечивают для ВАЗ2109 примерно одинаковую чувствительность и задержки действий рулем. Автомобиль быстрый и даже «спортивный» в своих реакциях. Но есть некоторые отличия. 14-дюймовые шины Monarch при движении с малыми поворотами руля обеспечивают автомобилю явно лучший характер усиления реакции на руль, чем шины Бл-85. Это делает водителя менее уставшим, не требуя от него слишком строгого контроля траектории движения (что, увы, очень характерно для отечественных шин Бл-85 на скоростях более 100 км/ч).
Шины Monarch с посадочным размером 13 дюймов в подобных ситуациях немного меняют характер автомобиля. Он становится более «ватным», вялым в реакциях. Задержки на действия руля заметно увеличиваются, чувствительность снижается. Но в целом за рулем «девятки» в такой комплектации, особенно при движении по прямой, гораздо спокойнее. Причем характер повышения реактивного действия почти такой же, как у 14-дюймовых шин, однако возникающая в результате медлительность автомобиля вряд ли придется по вкусу любителям резкой езды.
Многим владельцам «девяток» и «восьмерок» знакома одна особенность поведения этих автомобилей при движении на высоких скоростях.
Речь идет об интенсивном диагональном раскачивании автомобиля, возникающем на пологих волнах наших дорог. Это сильно мешает водителю, так как, раскачиваясь вместе с автомобилем, он волей-неволей отклоняет руль, что вызывает пусть небольшие, но все же изменения траектории движения. В нашем случае это явление сохранилось, но шины Monarch (обеих размерностей) заметно сгладили этот эффект.
При прохождении поворотов с повышенным поперечным ускорением использованный для испытаний ВАЗ-2109 во всех комплектациях проявлял склонность к проскальзыванию передней оси из виража, демонстрируя тем самым комфортную недостаточную поворачиваемость. Реакция на уменьшение подачи топлива и увеличение угла поворота рулей тоже вполне приемлема. И здесь основные зависимости, установленные в штатных режимах движения, сохранились.
Но появились и специфические отличия.
При входе в «предельный» поворот ВАЗ-2109, обутая в 13-дюймовые шины Monarch, гораздо дольше сопротивляется вашему рулению, требуя большего, чем нужно, угла поворота руля. Зато потом весь криволинейный участок проходит очень стабильно. Автомобиль с 14-дюймовыми шинами Monarch позволяет намного легче входить в поворот, с меньшими углами поворота руля, но потом, когда вы уже движетесь по нужной траектории, вам нужно будет чуть больше крутить руль. Поведение ВАЗ-2109 на шинах Бл-85 оказалось очень близким к таковому на 14-дюймовых шинах Монарх, однако отклик на руль здесь заметно быстрее и острее.
Шины пошире, да еще и на штампованных литых дисках от компании Авиатехника, смотрятся, согласитесь, привлекательнее, чем стандартный (левый) комплект
Оптический прибор измеряет максимальную скорость, при которой испытатели смогут не сбить ни одного столба.
Маневр «своп» имитирует внезапный объезд препятствия и позволяет численно оценить способность машины совершать резкие маневры:
При движении по специальной горной дороге в экстремальных режимах шины Monarch показали себя с лучшей стороны.
И 13-, и 14-дюймовые шины Monarch обеспечивают гораздо более уверенное управление. Особенно это касается шин Monarch 185/60 R14. При запасе хода 1300-кубовой «девятки» они позволяли двигаться
на спецтреке практически не скользит вбок, а лишь слегка «скрипит» в поворотах. Тут, конечно, сказалась нехватка мощности, особенно на переходных режимах. (Ведь трансмиссия не была рассчитана на такие колеса, но в итоге она оказалась надежнее, а значит и безопаснее).
На этом фоне ВАЗ-2109 на
БЛ-85 тоже очень хорош, но скольжение явно сильнее, а при наличии пологих волн часто возникает неприятная боковая раскачка кузова.
При выполнении маневра «перестановка» — имитации объезда внезапного препятствия — снова лучшими оказались шины Monarch 185/60 R14. Они позволили добиться наибольшей скорости выполнения маневра, а также обеспечили наилучшую стабильность результатов. На второй позиции — резина Monarch 185/60 R13, но ее преимущества перед отечественными Бл-85 едва различимы.
ПЛАВНОСТЬ ХОДА, ВИБРАЦИЯ И ШУМ
Для начала отметим, что по этим параметрам сам по себе ВАЗ-2109вряд ли можно считать достаточно комфортным для российских дорог. Шины, естественно, не смогли полностью исправить эту ситуацию, но их влияние очевидно.
Шиныпризнаны лучшими по вертикальному ускорению Monarch 185/60 R13. Комфортнее всего машине было на пологих волнах, при прохождении швов, стыков и более жестких препятствий. 14-дюймовая резина Monarch заметно похудела. В этой комплектации ВАЗ-2109 начинает более детально повторять профиль дороги, повышается уровень вертикальных ускорений и общая вибрационная нагрузка. Внутренние панели начинают активную «самостоятельную» жизнь, гремя на каждой ухабе. Но, пожалуй, для нас важнее другое: при въезде в глубокие выбоины, прохождение которых вызывает «срыв» подвески, 14-дюймовое колесо чувствует себя гораздо увереннее, резко снижая вероятность повреждения покрышки.
Шины Бл-85 оставили двойственное впечатление.
Дело в том, что по передаче вертикальных ускорений они близки к шинам Monarch 185/60 R14, то есть плохо работают. Но при езде по швам и стыкам Бл-85 не только не уступает обоим английским конкурентам, но и резко снижает общий уровень вибрации. В итоге оказалось, что раскачивание кузова стало более интенсивным, а все неровности от дороги лучше сглаживаются.
Разгонная и тормозная динамика, максимальная скорость и экономичность измерялись на профессиональном приборе Ono Sokki (Япония)
Тот же результат для внутреннего шума. Здесь Бл-85 легко обходит своих конкурентов, меньше давит на уши. Шины Monarch 165/60 R13 с худшими характеристиками. Эти «поднимают» очень неприятный низкочастотный гул от дороги, который перекрывает все остальные звуки в салоне.
ЧТО В ИТОГО?
Итак, что выбрать? ..
Как мы и думали, однозначного ответа нет. И это понятно. Ведь выбор шины — это всегда компромисс, тут кто важнее. По совокупности впечатлений, на наш взгляд, наибольший интерес представляют шины.
Монарх 185/60 R14 и… «родственники» Бл-85. Шины Monarch 185/60 R13 привлекут, пожалуй, своим внешним видом или ценой. Но главное то, что ни один из протестированных типов шин, порой оставляющих весьма заметный отпечаток на потребительских свойствах автомобиля, не выявил никакого «криминала», не снизил уровень активной безопасности (или ее отдельных составляющих) до уровня, когда такие замены могут стать опасными. Так что выбирайте смело.
После теста решили оставить 14-дюймовые шины на одном из редакционных автомобилей. Монарх. Они показались нам и самыми безопасными, и лучше других соответствующими размерами и пропорциями. ВАЗ-2109.
И далее. Хотя, как мы уже упоминали, штатная трансмиссия ВАЗ-2109 и не рассчитана на 14-дюймовые покрышки, именно с такими колесами показания спидометра «девятки» были ближе всего к истинной скорости автомобиля. (Кстати, когда один из владельцев «девятки» с пеной у рта рассказывает, как он «легко» разгоняется до 160 и более, то его можно смело осаждать — это спидометр врет, а машина, в лучшем случае , достиг максимальной «паспортной» скорости.
)
По сравнению со «стандартом» у этих шин есть только один серьезный недостаток – ощутимая потеря динамики автомобиля. Но у каждого облака есть серебряная подкладка. На 14-дюймовых шинах Monarch явно безопаснее проезжать глубокие выбоины и колдобины. Максимальная скорость также была выше, а расход топлива в установившихся режимах (при постоянных скоростях) ниже. (Хотя в «рваном» режиме езды затраты явно выше, чем у конкурентов — руль тяжелее.)
Подчеркнем, что отечественные шины Бл-85 порадовали балансом характеристик, соответствующим возможностям
Автомобиль, его характер. Это и неудивительно, ведь еще несколько лет назад вопросу выбора шин для тогдашних переднеприводных моделей ВАЗ уделялось много усилий, и, надо сказать, не напрасно.
Но времена меняются. А на сегодняшнюю комплектацию автомобиля ВАЗ-2109 шины Бл-85 размерности 165/70 R13 подходят, пожалуй, только для самых дешевых, базовых комплектаций…
Внешне шины Monarch MB отличаются от всем известных Pirelli P6 разве что «фирменными» надписями на боковинах
Некоторые результаты дорожных испытаний шин
Параметр | Модель шины, размер | ||
Монарх 185/60 R14 | Монарх 185/60 R13 | Бл-85165/70 Р13 | |
Цена одной шины, руб. Похожие записи | |||
