Как работает гитарный ламповый усилитель. Какие компоненты входят в его схему. Каковы основные технические характеристики лампового гитарного усилителя. Как настроить и отладить ламповый гитарный усилитель. На что обратить внимание при сборке лампового гитарного усилителя.

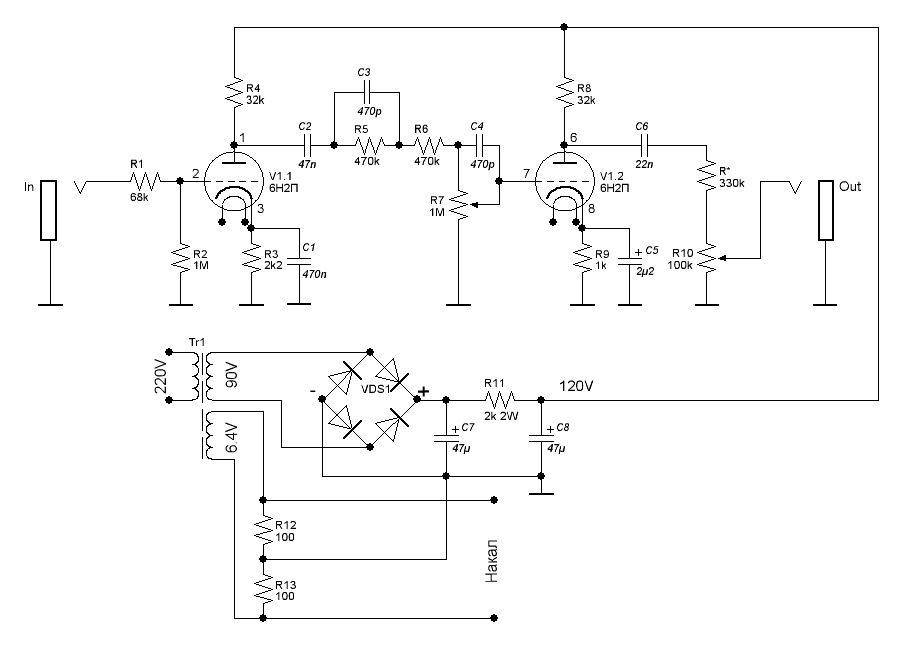

Особенности схемы гитарного лампового усилителя
Гитарный ламповый усилитель имеет ряд характерных особенностей в своей схеме:
- Входной каскад на лампе-нувисторе 6С51Н-В для предварительного усиления сигнала
- Два входа разной чувствительности — High и Low
- Каскад на лампе 6Н2П-ЕВ для основного усиления
- Регулятор усиления Gain для управления перегрузом
- Двухполосный регулятор тембра
- Выходной каскад на лампе 6П14П
- Петля эффектов для подключения внешних педалей
Такая схема позволяет получить характерное ламповое звучание с возможностью гибкой настройки тембра и степени перегруза.
Технические характеристики усилителя
Основные параметры гитарного лампового усилителя:
- Выходная мощность: 10-12 Вт
- Входное сопротивление: 1 МОм (вход High), 500 кОм (вход Low)
- Чувствительность: от 0,3 мВ до 22 мВ в зависимости от режима
- Сопротивление нагрузки: 8 или 16 Ом
- Частотный диапазон: 60 Гц — 9 кГц (-3 дБ)
- Коэффициент гармоник: не более 5%
Эти характеристики типичны для компактного лампового комбоусилителя и обеспечивают хорошее качество звучания электрогитары.
Особенности конструкции усилителя
При сборке гитарного лампового усилителя следует обратить внимание на следующие моменты:
- Качественная экранировка входных цепей для снижения наводок
- Правильный монтаж ламповых панелек для устранения микрофонного эффекта
- Использование качественных конденсаторов в цепях прохождения сигнала
- Применение отдельных печатных плат для каскадов предусиления
- Надежная фиксация крупногабаритных элементов (трансформаторов, дросселей)
- Качественный монтаж регуляторов на передней панели
Правильная компоновка и монтаж элементов позволяют добиться низкого уровня шумов и наводок в усилителе.
Настройка и отладка усилителя
Процесс настройки собранного усилителя включает следующие этапы:
- Проверка напряжений питания ламп
- Настройка режимов работы каскадов по постоянному току
- Проверка усиления сигнала по каскадам
- Настройка частотной характеристики регуляторов тембра
- Проверка работы петли эффектов
- Финальная проверка звучания с гитарой
При отладке важно контролировать уровень шумов и отсутствие самовозбуждения усилителя на всех режимах работы.
Выбор компонентов для гитарного усилителя
Для получения качественного звучания важно правильно выбрать основные компоненты усилителя:
- Лампы — желательно использовать проверенные бренды (Tung-Sol, JJ Electronics, Electro-Harmonix)
- Выходной трансформатор — от его качества сильно зависит звучание
- Конденсаторы в сигнальном тракте — лучше применять пленочные типа К73-17, К73-16
- Резисторы — предпочтительны металлопленочные или углеродные
- Потенциометры — желательно использовать логарифмические типа ALPS
- Разъемы — качественные модели с позолоченными контактами
Использование качественных компонентов позволяет раскрыть потенциал лампового усилителя и получить отличное гитарное звучание.
Возможные доработки усилителя
Схему базового усилителя можно улучшить, внеся следующие изменения:
- Добавление дополнительного канала перегруза
- Установка цифрового ревербератора
- Применение лампового выпрямителя вместо диодного моста
- Использование более мощной выходной лампы (например, 6П3С-Е)
- Добавление индикатора уровня выходного сигнала
- Установка переключателя режимов работы выходного каскада
Такие доработки позволяют расширить функциональность усилителя и улучшить его звуковые характеристики для более требовательных гитаристов.
Советы по эксплуатации лампового усилителя
Для длительной и надежной работы лампового гитарного усилителя рекомендуется:
- Не включать усилитель без подключенной нагрузки (акустической системы)
- Давать лампам прогреться 1-2 минуты перед началом игры
- Не закрывать вентиляционные отверстия корпуса
- Периодически проверять и при необходимости заменять лампы
- Использовать качественные соединительные кабели
- Не подвергать усилитель сильным механическим воздействиям при транспортировке
Соблюдение этих простых правил поможет сохранить отличное звучание усилителя на долгие годы.
Ламповый гитарный усилитель (distortion и clean)
На некоторое время уступив дорогу сначала транзисторам, а потом и микросхемам, радиолампы вновь вернулись в кладовки радиолюбителей. В настоящее время эти электровакуумные приборы снискали большую популярность у любителей хорошего звука. Это касается как музыкантов, так и тех, кто слушает их записи. Многочисленные фирмы отреагировали на спрос и в магазинах сейчас можно без особых хлопот купить достойный усилитель, вот только их стоимость в некоторых случаях просто астрономическая. В итоге, многие радиолюбители осваивают азы построения аппаратуры на радиолампах, конструируя различные усилители для своих наушников, мощных аудиосистем и музыкальных инструментов. И я не «прошёл» мимо, решив заняться усилителем для своей гитары.
За основу будущей конструкции я взял хорошо себя зарекомендовавшую схему предварительного усилителя Slo Recto Twin конструкции небезызвестного в кругу энтузиастов ламповой музыкальной техники Гишяна *AZG* Азнаура.
К «преду» добавил двухтактный усилитель мощности на лучевых тетродах 6П3С, схему задержки подачи анодного напряжения и переключение футсвитчем.
Принципиальная схема
Конструктивно усилитель состоит из предварительного усилителя на лампах VL1-VL3, двухтактного усилителя мощности (лампы VL4-VL6) и общего блока питания.
Предварительный усилитель в свою очередь состоит из двух каналов — чистого (clean) и перегруза (distortion) с отдельными регуляторами тембра и громкости.
Сигнал со звукоснимателей гитары подаётся на сетку одного из двух триодов лампы VL1.1, являющегося общим усилителем для обоих каналов. В катодной цепи смещения триода при помощи одной из групп контактов реле коммутируется электролитический неполярный конденсатор С1, который включается в схему в режиме чистого звука и расширяет полосу усиливаемых частот в области НЧ. В режиме перегруза (срабатывает реле) он оказывается изолирован большим сопротивлением резистора R3, поэтому остаётся только конденсатор С2, обладающий относительно небольшой ёмкостью.
При этом усиление каскада заметно уменьшается на низких частотах, что предотвращает «бубнение» звука. С анода триода сигнал разделяется на два канала. Верхний работает в режиме усиления чистого звука, нижний в перегрузе. Канал clean представлен трёхполосным (treble — высокая, bass — низкая, middle — средняя частоты) регулятором тембра, собранным по схеме фендера, и каскадом усиления на триоде VL1.2.
Перегруз (distortion) реализован уже гораздо большим количеством ламп и пассивных элементов. Три каскада на триодах VL2.1, VL2.2 и VL3.1 имеют большое общее усиление, за счёт чего звук сильно искажается. Тем самым образуется эффект с характерным тяжёлым и мощным звуком. Для согласования этих каскадов с регулятором тембра, а так же для предотвращения взаимного влияния, в схему включен катодный повторитель на триоде VL3.2. В режиме чистого звука канал перегруза запирается замыканием сетки триода VL2.2.
Для раздельного регулирования уровня сигналов каскадов, каждый из них снабжён переменными резисторами громкости R11 и R38. Кроме того имеется и общий регулятор громкости R40 master volume. Движки всех регуляторов громкости шунтированы постоянными резисторами, сопротивлением 2,2 мегаома. Они необходимы для устранения возможных шорохов, вызванных износом токопроводящего слоя. Сами по себе они не страшны, но вот при этом происходит отрыв сетки от общего провода, в следствие чего громкость шороха становится очень большой.
Усиленный и обработанный сигнал с одного из каналов подаётся на вход дифференциального фазоинвертора, собранного на лампе VL4. Его задачей является дополнительное усиление и создание на выходе двух одинаковых сигналов со сдвигом фазы в 180° друг относительно друга для работы двухтактного усилителя мощности на лампах 6П3С.
Коммутация каналов предварительного усилителя осуществляется при помощи двух реле, которые, в свою очередь, переключаются при помощи футсвича (можно выбрать нужный канал нажатием ноги кнопки, как в примочке) или переключателя на лицевой панели.
Так же имеются переключатели режимов bright (S1) и treble shift (S2) для изменения окраса звучания каждого канала. Индикаторный светодиод VD13 в футсвитче включен в цепь коммутирующих реле и загорается, когда нажимается кнопка S6 для включения канала distortion. Конденсатор С57 относительно большим током зарядки в момент нажатия кнопки обеспечивает надёжное срабатывание реле, так как тока, текущего через светодиод, может не хватить для этого.
Питание усилителя осуществляется трансформаторным блоком питания с пассивной фильтрацией анодного напряжения со схемой задержки, и со стабилизатором напряжения накала ламп 12АХ7. В выпрямителе анодного напряжения использованы ультрабыстрые диоды UF4007, благодаря чему удаётся практически полностью избавиться от коммутационных шумов переключения диодов. Для того, чтобы питание на лампы подавалось только после прогревания их катодов, в усилителе используется схема задержки, собранная на транзисторах VT3 и VT4.
Реле K3 срабатывает примерно через 10-15 секунд после включения усилителя (подбирается ёмкостью С55) и замыкает контакты К3.1. Накальные нити ламп предварительного усилителя запитаны стабилизированным напряжением 12,6 вольт для уменьшения фона и шумов, а так же для увеличения срока службы этих электровакуумных приборов. Напряжение на катоде повторителя VL3.2 довольно велико из-за большого сопротивления резистора R33, из-за этого создаётся значительная разность потенциалов между катодом и его накалом, что сильно сокращает время работы лампы. Для нейтрализации этого эффекта, потенциал накала «поднимается» относительно общего провода примерно на 75 вольт. Соответствующее напряжение подаётся с делителя R67 и R68 на симметричный делитель накала R65 и R66. Такой же делитель установлен и в цепь накала выходных ламп (6,3 вольт), но его средняя точка подключается к общему проводу.
Развязка земли выполнена по схеме «звезда», когда провода от цепей общего провода разных каскадов соединяются в одной точке и имеют надёжный контакт с корпусом усилителя.
Детали
Все постоянные резисторы усилителя должны быть металлоплёночными (MF) или металлоксидными (MO). Они обладают меньшими шумами, в отличии от углеродных резисторов CF. Годятся так же отечественные резисторы МЛТ.
Плёночные конденсаторы должны быть серии MKP фирм Wima или Epcos на напряжение не ниже 400 вольт. Эти конденсаторы из числа «музыкальных» достаточно распространены. Можно так же использовать хорошие отечественные серии К71. Несколько худшие результаты дают ширпотребные К73. Следует остерегаться старых металобумажных конденсаторов типа МБ или МБМ. Как правило, даже самым «новым» экземплярам больше 30 лет и почти все они имеют значительные токи утечки. Электролитические конденсаторы лучше всего использовать с максимальной температурой работы 105 градусов из-за близости к горячим лампам. Для конденсаторов в анодных цепях напряжение должно быть не менее 400 вольт. Шунтирующие их конденсаторы 0.022 мкф должны быть типа Х2, рассчитанные на работу в цепи переменного напряжения не менее 275 вольт.
Значение рабочего постоянного напряжения у них составляет 600-1000 вольт, а низкое внутреннее сопротивление импульсному току способствует хорошему фильтрованию помех и пульсаций. Вместо неполярных электролитов С1 и С10 можно использовать обычные полярные. Конденсаторы небольшой ёмкости в темброблоках и в фазоинверторе лучше взять плёночные, слюдяные из серий КСО и СГБ или импортные высоковольтные керамические конденсаторы синего цвета.
В предварительном усилителе использованы лампы 12AX7 фирмы Tung Sol российского производства. Вместо них можно использовать ЕСС83 или отечественные 6Н2П-ЕВ. При этом следует уменьшить напряжение накала до 6,3 вольт. Для этого необходимо заменить стабилитрон VD9 на другой — с рабочим напряжением 3,3 вольт. С некоторым ухудшением качества звука можно использовать 6Н2П, 6Н23П и даже 6Н9С, а так же другие двойные триоды. В качестве выходных ламп применены распространённые отечественные тетроды 6П3С.
Транзисторы в схеме задержки, а так же VT2 в стабилизаторе накала предварительных ламп, могут быть любыми кремниевыми маломощными структуры n-p-n и с минимальным коэффициентом передачи тока эмиттера 100.
Например — КТ315, КТ3102, SS9014 и так далее. Мощный транзистор VT1 должен иметь максимальный ток коллектора не менее 4 ампер и максимальное напряжение не ниже 100 вольт. Если его корпус не изолированный (TO-220FP), то к радиатору его следует прикрепить через изолирующую теплопроводную прокладку «номакон», а стягивающий винт снабдить пластиковой шайбой.
Диоды в анодном выпрямителе VD1-VD4 желательно использовать ультрабыстрые, типа UF4007, но можно поставить и обычные выпрямительные с максимальным обратным напряжением не ниже 600 вольт и прямым током 1 ампер. В этом случае каждый из них шунтируется плёночным или керамическим конденсатором ёмкостью 0,01 мкФ на напряжение не менее 630 вольт. Диоды VD5-VD8 с барьером Шоттки, их можно заменить любыми c максимальным прямым током не менее 3 ампер.
Реле я использовал специализированные для переключения аудиосигналов — 46ND012-P фирмы FUJITSU. Но можно применить любые с рабочим напряжением 12 вольт, с двумя переключающими группами и минимальным током срабатывания.
Трансформаторы и дроссели самодельные. Первые намотаны на каркасах и сердечниках от российского компьютера «Корвет» производства середины 90-х. Их ленточные U-образные магнитопроводы имеют небольшое поле рассеивания и могут быть установлены без магнитных экранов. Подойдёт так же любое трансформаторное железо с сечением 6 см2. Данные по обмоткам и напряжениям даны в таблице в схеме. Между слоями следует прокладывать один слой лакоткани или тонкой конденсаторной бумаги, а между обмотками количество слоёв должно быть не менее трёх. Между половинками магнитопроводов помещены изолирующие прокладки из лакоткани, толщиной 0,3 мм. Дроссели намотаны проводом 0,25мм до заполнения каркасов. Их сердечники должны быть сечением не менее 2 см2 с диэлектрическим изолятором между их половинками.
Конструкция
Внимание! В этом усилителе, как и в большинстве других ламповых устройствах имеется высокое напряжение, опасное для жизни и здоровья, поэтому все монтажные работы и настройку следует производить с соблюдением техники безопасности!
Конструктивно усилитель выполнен на открытом дюралюминиевом шасси, повторяя дизайнерский подход к конструированию ламповых аудиоусилителей.
Переменные резисторы, почти все разъёмы и переключатели укреплены на лицевой панели, имеющий удобный для использования изгиб под углом 45 градусов. Гнёзда предохранителя FA1 и выхода звукового трансформатора, а так же разъём питания размещены на задней стенке.
Футсвитч собран в отдельном прочном корпусе, соединяющимся с усилителем длинным кабелем.
Печатная плата довольно длинная, поэтому толщина фольгированного стеклотекстолита должна быть не менее 3 мм, чтобы исключить лишнюю деформацию. если найти такой материал не удаётся, то можно использовать и распространённый с толщиной 1,5 мм, но при этом необходимо предусмотреть отверстия для крепления стоек посередине платы.
Наладка
Несмотря на довольно большую сложность схемы, усилитель начинает работать сразу же после включения, если, конечно же, все использованные в нём детали исправны. Однако работу устройства следует проверять покаскадно. В начале усилитель включается без ламп и проверяется работа схемы задержки.
Далее регулировкой подстроечного резистора R63 выставляют напряжение накала ламп предварительного усилителя, равное 12,6 вольт. Далее, уже с лампами слудует вновь подстроить это напряжение, которое «упадёт» под нагрузкой. После этого измеряются напряжение на конденсаторах анодного питания. Оно должно составлять 330-360 вольт. Следует учесть, что у работающего усилителя эти показатели будут ниже.
Дальше вставляем в соответствующие панельки лампы усилителя мощности VL4-VL6. К верхнему по схеме выводу переменного резистора R40 временно подпаивается экранированный провод, второй конец которого можно подключить к любому источнику аудиосигнала — плееру или мобильному телефону. При этом в динамиках должна быть слышна чистая, не искажённая музыка. Далее вставляют в панельки лампу VL1 и подключают гитару ко входу усилителя, который переключают на «чистый» канал. Убеждаются в хорошей его работе. Потом вставляют оставшиеся лампы и проверяют уже канал distortion.
Режимы ламп выбраны оптимальными, и они остаются такими при использовании резисторов со стандартным допуском ±5%, поэтому никаких подборов элементов производить не нужно.
Совместно с этим усилителем я использую кабинет («колонка» для гитарных усилителей) с установленной в нём динамической головкой Vintage 30 фирмы Celestion. Обычные динамики, применяемые в автомобильных и бытовых акустических системах ставить не рекомендуется, так как именно гитарный динамик с его особой формой АЧХ (завал на средних частотах) формирует особенный звук электрогитары.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VL1-VL4 | Лампа | 12AX7 | 4 | ЕСС83, 6Н2П-ЕВ | Поиск в магазине Отрон | В блокнот |
| VL5, VL6 | Лампа | 6П3С | 2 | Поиск в магазине Отрон | В блокнот | |
| DA1 | Линейный регулятор | LM7812 | 1 | Поиск в магазине Отрон | В блокнот | |
| VT1 | Составной транзистор | 2SB1340 | 1 | Поиск в магазине Отрон | В блокнот | |
| VT2-VT4 | Биполярный транзистор | 2SC945 | 3 | КТ315, КТ3102, SS9014 | Поиск в магазине Отрон | В блокнот |
| VD1-VD4 | Выпрямительный диод | UF4007 | 4 | Поиск в магазине Отрон | В блокнот | |
| VD5-VD8 | Диод Шоттки | SR306 | 4 | Поиск в магазине Отрон | В блокнот | |
| VD9 | Стабилитрон | BZX55C6V8 | 1 | Поиск в магазине Отрон | В блокнот | |
| VD11, VD12 | Выпрямительный диод | 1N4148 | 2 | В блокнот | ||
| VD13 | Светодиод | L-132XHD | 1 | Поиск в магазине Отрон | В блокнот | |
| C1, C10, C11 | Электролитический конденсатор | 22 мкФ | 3 | Поиск в магазине Отрон | В блокнот | |
| C2, C47C50 | Конденсатор | 0. 47 мкФ | 5 | Поиск в магазине Отрон | В блокнот | |
| C3, C9, C12, C16, C18, C20, C24, C25, C27, C29, C38, C39, C41, C44 | Конденсатор | 0.022 мкФ | 14 | Поиск в магазине Отрон | В блокнот | |
| C4, C7, C22 | Конденсатор | 220 пФ | 3 | Поиск в магазине Отрон | В блокнот | |
| C5, C8, C31-C34, C52 | Конденсатор | 0.1 мкФ | 7 | Поиск в магазине Отрон | В блокнот | |
| C6 | Конденсатор | 0.047 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C13 | Конденсатор | 2200 пФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C14, C17 | Конденсатор | 1000 пФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C15, C21 | 1 мкФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| C19, C26, C38, C57 | Электролитический конденсатор | 10 мкФ | 4 | Поиск в магазине Отрон | В блокнот | |
| C23 | Конденсатор | 470 пФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C28, C40, C43 | Конденсатор | 3300 пФ | 3 | Поиск в магазине Отрон | В блокнот | |
| C30, C30 | Конденсатор | 100 пФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C35, C51 | Электролитический конденсатор | 470 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C37, C39, C42, C54 | Электролитический конденсатор | 220 мкФ | 4 | Поиск в магазине Отрон | В блокнот | |
| C46 | Электролитический конденсатор | 10000 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C53, C56 | Электролитический конденсатор | 47 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C55 | Конденсатор | 0. 33 мкФ | 1 | Поиск в магазине Отрон | ||
| R1, R12, R16, R20, R41 | Резистор | 2.2 МОм | 5 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R2 | Резистор | 68 кОм | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R3, R60 | Резистор | 100 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R4, R24, R32 | Резистор | 1.8 кОм | 3 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R5, R31 | Резистор | 220 кОм | 1 | 0. 5 Вт | Поиск в магазине Отрон | В блокнот |
| R6, R7, R13, R22, R26, R33, R45 | Резистор | 100 кОм | 7 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R8, R9, R35 | Переменный резистор | 250 кОм | 3 | B | Поиск в магазине Отрон | В блокнот |
| R10 | Переменный резистор | 25 кОм | 1 | B | Поиск в магазине Отрон | В блокнот |
| R11, R19, R36, R40 | Переменный резистор | 1 МОм | 4 | A | Поиск в магазине Отрон | В блокнот |
| R14 | Резистор | 820 Ом | 1 | 0. 5 Вт | Поиск в магазине Отрон | В блокнот |
| R15, R21, R23< R30, R50, R51 | Резистор | 470 кОм | 6 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R17, R42, R43 | Резистор | 10 кОм | 3 | 1 Вт | Поиск в магазине Отрон | В блокнот |
| R18 | Резистор | 680 кОм | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R25, R47, R49 | Резистор | 1 МОм | 3 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R27 | Резистор | 39 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R28 | Резистор | 330 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R34 | Резистор | 47 кОм | 1 | 0. 5 Вт | Поиск в магазине Отрон | В блокнот |
| R37 | Переменный резистор | 50 кОм | 1 | A | Поиск в магазине Отрон | В блокнот |
| R38 | Переменный резистор | 50 кОм | 1 | B | Поиск в магазине Отрон | В блокнот |
| R39, R48 | Резистор | 22 кОм | 2 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R44 | Резистор | 82 кОм | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R46 | Резистор | 470 Ом | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R52, R53 | Резистор | 4. | 2 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R54 | Резистор | 180 Ом | 1 | 5 Вт | Поиск в магазине Отрон | В блокнот |
| R55, R56, R58, R59, R65, R66 | Резистор | 120 Ом | 6 | 2 Вт | Поиск в магазине Отрон | В блокнот |
| R57 | Резистор | 330 кОм | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R61 | Резистор | 1 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R62, R64 | Резистор | 2.7 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R63 | Подстроечный резистор | 220 Ом | 1 | Поиск в магазине Отрон | В блокнот | |
| R67 | Резистор | 1 МОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R68 | Резистор | 270 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R69 | Резистор | 560 Ом | 1 | Поиск в магазине Отрон | В блокнот | |
| T1 | Трансформатор | 1 | 70 Вт | Поиск в магазине Отрон | В блокнот | |
| T2 | Трансформатор | 1 | ТП60-862Р | Поиск в магазине Отрон | В блокнот | |
| L1 | Дроссель | 1 Гн | 1 | Поиск в магазине Отрон | В блокнот | |
| L2 | Дроссель | 4 Гн | 1 | Поиск в магазине Отрон | В блокнот | |
| L3 | Дроссель | 1 | Поиск в магазине Отрон | В блокнот | ||
| K1-R3 | Реле | 46ND012-P | 3 | 12 В, 2 переключающие группы | Поиск в магазине Отрон | В блокнот |
| Плавкий предохранитель | 1 А 240 В | 1 | Поиск в магазине Отрон | В блокнот | ||
| XP1, XP2, XP3, XP4 | Разъём | TS 6. 3 mm | 4 | Поиск в магазине Отрон | В блокнот | |
| Разъём | сетевой. 220 В | 1 | Поиск в магазине Отрон | В блокнот | ||
| S1, S2, S4 | Переключатель | 1 контактная группа | 3 | Поиск в магазине Отрон | В блокнот | |
| S3 | Переключатель | 2 контактные группы | 1 | 220 В | Поиск в магазине Отрон | В блокнот |
| S6 | Кнопка типа footswitch | 1 контактная группа | 1 | С фиксацией | Поиск в магазине Отрон | В блокнот |
| Панелька для лампы | 12AX7 | 4 | Поиск в магазине Отрон | В блокнот | ||
| Панелька для лампы | 6П3С | 2 | Поиск в магазине Отрон | В блокнот | ||
| Радиатор | Для VT1 | 1 | Поиск в магазине Отрон | В блокнот | ||
| Добавить все | ||||||
7 кОмСкачать список элементов (PDF)
Теги:
- УНЧ
- Sprint-Layout
Схема.
Схема гитарного усилителя на лампах (1) Гитарный усилитель обладает всеми атрибутами своих «старших братьев»-прототипов. Наличие двух регуляторов (усиления и громкости) позволяет гибко перераспределять усиление каскадов тракта под желаемый звук. Для расширения функциональности гитарный усилитель имеет два входа разной чувствительности, а изменение коэффициента усиления тракта позволяет получить звук от чистого Clean до мощного и плотного Overdrive с Sustain’OM. Оснащение петлёй эффектов — Effects Loop — даёт широкие возможности для экспериментов со звуком с использованием внешних педалей эффектов или гитарных процессоров. Двухполосный регулятор тембра обеспечивает глубокую регулировку частотной характеристики гитарного усилителя. Переключатель выхода для двух значений номинального сопротивления (8 или 16 Ом) акустической системы и переключатель дежурного режима делают завершённым облик гитарного усилителя. На фото рис. 1 показан вид гитарного усилителя со стороны передней панели.
Гитарный усилитель испытывался совместно с электрогитарой Yamaha EG 112, с набором звукоснимателей S-S-H, при работе с гитарными кабинетами (громкоговорителями), имеющими динамические головки размером 6″ (BCS 0608), 8″ (Tesla), 10″ (PSR1030), 12″ (4А-32). Для домашнего применения лучше использовать громкоговоритель с головкой 6 или 8 дюймов, не создающий большого звукового давления. В помещениях большего объёма лучшие результаты даёт применение головок размером 10 и даже 12 дюймов.
По нелинейным искажениям параметры данного гитарного усилителя можно сравнить с усилителем Fender Blues Junior (модель 1995 г.), который при мощности 13 Вт на тональном сигнале и нагрузке 8 Ом имеет коэффициент гармоник 5 %, вполне допустимый для гитарных усилителей.
Технические характеристики
Входное сопротивление (на разъёме Х1), МОм …………..1
Входное сопротивление (на разъёме Х2), кОм…………….500
Чувствительность по входу Low, мВ ………………………..22
(в режиме HG) ……………………….
.8,5
Чувствительность по входу High, мВ ……………………….1,8
(в режиме HG) ………………………..0,8
(с перемычкой S1) …………………..0,8
(с перемычкой S1+HG) ………………0,3
Сопротивление нагрузки, Ом ………………………………..8,16
Выходная мощность, Вт,
при коэффициенте гармоник не более 5 % ………………10…12
Уровень интегральной помехи, дБ ………………………….-68
Частотный диапазон по уровню -3 дБ, Гц …………………60…9000
Значения чувствительности по обоим входам указаны с учётом комбинации включения перемычки (джампера) S1 и выключателя SA1 (режим HG), отмеченной в скобках.
Описание схемы и особенностей усилителя
Принципиальная электрическая схема гитарного усилителя показана на рис. 2.
Сигнал, подаваемый на вход Х2 (High), поступает на ФНЧ R1C3, который способствует уменьшению ВЧ шумов и наводок, а также препятствует проникновению на вход сигналов вещательных станций.
Далее сигнал поступает на каскад предварительного усиления. Он выполнен на малошумящем нувисторе 6С51Н-В (VL1), установленном на отдельной печатной плате. В статье приведён новый вариант платы, отличный от представленного на фотографии. Для снижения собственных шумов каскада сопротивление резистора утечки сетки уменьшено до 510 кОм и понижено напряжение анодного питания. Коэффициент усиления каскада равен 10. Когда установлена перемычка S1, параллельно резистору R4 подключается конденсатор С5 и коэффициент усиления возрастает до 30. Для исключения микрофонного эффекта при использовании входа Х2 усилитель не следует располагать на акустической колонке при работе на больших уровнях мощности.
Вход Low (разъём Х1 по схеме гитарного усилителя) имеет меньшую чувствительность. Входной сигнал подаётся на управляющую сетку триода 6Н2П-ЕВ (VL2.1) через цепь R6C6, обеспечивающую подъём АЧХ усилителя в интервале 2…5 кГц. Таким образом создаётся более яркое звучание инструмента, известное как Bright.
Коэффициент усиления каскада равен 50. Для повышения устойчивости его работы анодная нагрузка в виде резистора R9 шунтирована конденсатором С8, ёмкость которого влияет и на АЧХ усилителя.
Усиленный сигнал с анодной нагрузки триода VL2.1 через разделительный конденсатор С9 подаётся на регулятор усиления R12 — Gain. Конденсатор С12 совместно с частью резистора регулятора усиления обеспечивает подъём АЧХ в области 2…5 кГц, его действие прекращается в верхнем положении движка резистора. С регулятора усиления сигнал подаётся на сетку триода VL2.2.
Каскад на триоде VL2.2 служит для усиления и компенсации ослабления сигнала в темброблоке, а при высоких уровнях усиливаемых сигналов — для их ограничения. При большом усилении предыдущих каскадов и высоком уровне входного сигнала каскад выходит из режима линейного усиления — возникают его перегрузка и ограничение усиливаемых сигналов, что приводит к обогащению спектра сигнала гармониками и создаёт характерный жужжащий звук эффекта Overdrive.
Для увеличения устойчивости работы каскада на высоких частотах анодная нагрузка триода шунтирована конденсатором небольшой ёмкости, который также влияет на АЧХ усилителя в области высоких частот. Выбор коэффициента усиления каскада производят переключателем SA1. При его разомкнутых контактах усиление равно 20, при замкнутых — 48. Для исключения громких щелчков при коммутации служит резистор R15, обеспечивающий протекание зарядного тока конденсатора С13.
Сигнал с анодной нагрузки R17 через конденсатор С17 поступает на регулятор тембра. Разделение полос регуляторов НЧ и ВЧ находится в области 600…800 Гц. При среднем положении ручек регулирования тембра коэффициент передачи блока равен примерно -22 дБ. Для ограничения спектра усиливаемых сигналов в тракте установлен ФНЧ R29C21, он определяет спад усиления в области высших частот и отфильтровывает «немузыкальные» компоненты спектра. Это благоприятно влияет на чистоту звука при работе с Overdrive. Высокоомный выход темброблока подключён к входу потокового повторителя на полевом транзисторе VT1, что исключает влияние каскада на работу темброблока.
Для расширения функциональности в усилитель встроена «петля эффектов» — Effects Loop. Сигнал на внешние устройства (педали эффектов, гитарный процессор) снимается с резистора R13 истокового повторителя на транзисторе VT1 и через конденсатор С16 поступает на регулятор уровня R19 (ХЗ Send). Для обеспечения необходимой нагрузочной способности этого выхода ток покоя транзистора задан равным 4 мА. Низкое выходное сопротивление каскада уменьшает влияние ёмкости соединительного кабеля и обеспечивает нормальную работу с устройствами, имеющими входное сопротивление не менее 10 кОм. Обработанный внешними устройствами, возвращаемый сигнал подаётся через разъём Х4 Ret на регулятор уровня R26. Входное сопротивление по входу Ret — 50 кОм, достаточное для подключения внешних устройств с повышенным выходным сопротивлением. Наличие регуляторов позволяет оптимизировать входные и выходные уровни сигналов в петле эффектов. При исключении из состава элементов петли эффектов сопротивление резистора R30 нужно увеличить до 1 МОм, а сигнал с выхода ФНЧ R29C21 подать на резистор регулятора громкости R30.
При отсутствии внешних устройств, включённых в петлю эффектов, сигнал с выхода истокового повторителя через регулятор громкости R30 (Master volume) поступает на вход фазоинверторного каскада, формирующего парафазные сигналы возбуждения двухтактного выходного каскада. Различное включение по переменному току двух триодов фазоинвертора обусловливает небольшую разницу в амплитуде сигналов на резисторах анодной нагрузки. Их выравнивания достигают подбором резистора R39. Коэффициент усиления фазоинверторного каскада равен 24.
Оконечный каскад (VL3, VL4) лампового усилителя выполнен по двухтактной схеме на лучевых тетродах комбинированных ламп 6ФЗП. их триодные части используются в фазоинверторном каскаде. Лампы оконечного каскада работают с фиксированным смещением в режиме АВ1, т. е. без сеточных токов [1]. Такое смещение позволяет легко оптимизировать режим работы для получения максимальной выходной мощности с более высоким КПД при допустимых нелинейных искажениях.
Регулятором баланса токов покоя ламп (R40) возможно компенсировать разброс в режимах используемых ламп для уменьшения нелинейных искажений и исключения подмагничивания магнитопровода трансформатора разностным током ламп. Резистором R33 регулируют напряжение смещения, устанавливая необходимый ток покоя ламп.
Ток покоя ламп (2×30 мА) устанавливают, контролируя падение напряжения на катодных резисторах R47 и R48. Их сопротивления равны 1 Ом (отклонение не более ±1 %). Падение напряжения на этих резисторах, измеренное в милливольтах, численно равно сумме токов анода и экранной сетки лампы, выраженных в миллиамперах. Напряжение питания анодов и экранных сеток ламп оконечного каскада подаётся через гасящий резистор R53, который совместно с конденсатором С41 образует фильтр, снижающий уровень пульсаций напряжения питания оконечного и фазоинверсного каскадов.
Блок питания построен с использованием сетевого трансформатора, сравнительно низковольтного для подобных устройств.
Необходимое напряжение анодного питания формируется выпрямителем с удвоением напряжения на диодах VD4, VD5. Для получения напряжения -47 В (для сеточного смещения) и +49 В (для стабилизатора с выходным напряжением +9 В) использовано переменное напряжение от одной секции анодной обмотки (-27 В). Анодная обмотка при работе приобретает потенциал относительно общего провода примерно +130 В, поэтому .для «развязки» выпрямительного моста VD2 введены конденсаторы С32, С34. Кроме того, такой вариант включения диодных мостов позволяет получить почти удвоенное выпрямленное напряжение. Подобную роль выполняют и оксидные конденсаторы С31, С35 в выпрямителе напряжения смещения с диодным мостом VD3. При монтаже необходимо обратить внимание на полярность включения этих оксидных конденсаторов, поскольку нарушение указанной полярности приведёт к их перегреву и разрушению.
Необходимый ток для питания подогревателей ламп достигается параллельным соединением всех накальных обмоток трансформатора.
Выпрямительный мост VD6 с конденсатором С42 обеспечивает питание накала ламп VL1 и VL2 постоянным током, что практически исключает фон частотой 100 Гц.
Для продления срока службы ламп анодное питание следует включать после прогрева катодов ламп, а при перерывах в работе усилителя анодное питание целесообразно отключать выключателем SA4 (Stb).
Анодное питание на фазоинверсный и предварительные каскады подаётся через дроссель L1, который совместно с конденсатором С26 и RC-фильтрами R5C1, R25C18 эффективно подавляет пульсацию напряжения питания.
Конструкция и детали
На фото рис. 3 показан монтаж элементов усилителя снизу шасси, а на фото рис. 4 представлен усилитель со стороны задней панели.
Шасси изготовлено из оцинкованного железа толщиной 0,6…0,8 мм. Достоинством этой конструкции являются доступность материала и лёгкость изготовления в домашних условиях. Такое шасси эффективно экранирует каскады усилителя от магнитных и электрических полей, имеет приятный внешний вид и не подвержено коррозии.
Заготовка шасси с размерами для установочных компонентов усилителя показана на рис. 5. Размеры (ВхДхШ) — 50x280x150 мм.
После раскроя заготовки, ещё до гибки, необходимо сделать все отверстия под установочные элементы. Затем в местах сгиба, с внутренней стороны шасси, резаком, изготовленным из ножовочного полотна, по металлической линейке сделать канавки глубиной примерно 1/3… 1/2 от толщины металла, это позволит легко и ровно на краю стола согнуть шасси. Места стыка стенок в углах пропаять по всей высоте. Дополнительно в углах шасси впаяны латунные стойки диаметром 8…10 и длиной 6… 10 мм с резьбой МЗ, это обеспечивает дополнительную прочность и жёсткость всей конструкции. В дальнейшем к этим стойкам крепят нижнюю крышку шасси.
Продолжение — www.radioelectronika.ru/?mod=cxemi&sub_mod=full_cxema&id=763
ЛИТЕРАТУРА
1. Цыкина А. В. Электронные усилители. — М.: Радио и связь, 1982.
В. ОВСЯННИКОВ, г. Пермь
«Радио» №2 2012г.
Похожие статьи:
Схема гитарного усилителя на лампах (2)
Схема лампового усилителя звуковой частоты — Profundo
Post Views: 1 028
Схема гитарного усилителя — Guitar Nucleus
ПРЕДУПРЕЖДЕНИЕ.
Если вы не являетесь квалифицированным специалистом, не пытайтесь ремонтировать устройство, в котором вы не уверены.
Усилители (особенно ламповые) содержат высокое напряжение, которое может убить! Даже когда они отключены от сети, конденсаторы все еще могут содержать значительный заряд, и их необходимо разрядить, прежде чем приступать к какой-либо работе.
АМПЕГ | КРЫЛО | ГИБСОН | КАЛАМАЗУ | ЛЭНИ | МАРШАЛЛ | СЕРЕБРЯНЫЙ ОТТЕН | СОВТЕК | ГОЛОС
СХЕМЫ УСИЛИТЕЛЯ AMPEG
Схема Ampeg A120
120-ваттный стоечный усилитель мощности RMS
Схема Ampeg AX44C
22-ваттный гитарный комбо RMS 2-8
Схема Ampeg AX70
Гитарный комбо 70 Вт RMS 1-12
Схема усилителя AC12
Гитарный комбо 20 Вт RMS 1-12
Схема усилителя B12N
25 Вт 1-12 Гитара Piggyback Portaflex Design
Схема Ampeg B12X
25 Вт 1-12 Гитара Piggyback Portaflex Design
Схема Ampeg B12NB
25 Вт 1-12 Bass Piggyback Portaflex Design
Схема Ampeg B15N Portaflex
30 Вт 1-15 Bass Piggyback Portaflex Design
Схема Ampeg B18N Portaflex
35 Вт 1-18 Bass Piggyback Portaflex Design
Схема усилителя B25
Гитарный/басовый пластик мощностью 55 Вт RMS
Схема усилителя B100
20 Вт RMS 1-12 Solid State Bass Combo
Схема усилителя BA110
Твердотельный басовый комбо мощностью 40 Вт RMS 1-10
Схема усилителя BA112
Твердотельный басовый комбо мощностью 50 Вт RMS 1-12
Схема усилителя BA115
150 Вт RMS 1-15 Solid State Bass Combo
Схема усилителя BA210
Твердотельный басовый комбо мощностью 450 Вт RMS 2-10
Схема Ampeg BT15 Portaflex
50 Вт 1-15 Bass Piggyback Portaflex Design
Ампег G12 1996 Схема
22 Вт 1-12 гитарный комбо
Руководство по ремонту усилителя G115.
175 Вт RMS 1-15 Bass Combo
Схема усилителя G60
Гитарный усилитель мощностью 120 Вт RMS
Схема усилителя J12
12 Вт 1-12 гитарный комбо
Схема усилителя R12
Реверберокет 50 Вт 1-12 гитарный комбо
Схема усилителя SS35
Гитарный комбо Jet 35 Вт RMS 1-12
Схема усилителя SS70
Гитарный пластик мощностью 70 Вт RMS
Схема усилителя SS70C
Гитарный комбо 2×35 Вт RMS 2-10
Схема усилителя SS140C
2×70 Вт RMS 2-12 Гитарный комбо
Схема усилителя SS150
Гитарный пластик мощностью 150 Вт RMS
Схема Ampeg SST
Гитарный пластик мощностью 240 Вт RMS
Схема Ampeg SVP BSP
Басовый предусилитель
Схема усилителя SVP1500
2×425 Вт басовый усилитель мощности
Схема усилителя SVP1600
2×625 Вт басовый усилитель мощности
Ампег СВТ 1977 Руководство по обслуживанию
Руководство по обслуживанию бас-головы мощностью 300 Вт RMS
Схема Ampeg SVT150H
Твердотельный бас-голова мощностью 150 Вт RMS
Схема усилителя SVT300
300-ваттный переизданный бас-гитара
Схема Ampeg SVT350H
Твердотельный бас-голова мощностью 350 Вт RMS
Схема Ampeg SVT450H
Твердотельный бас-гитара мощностью 450 Вт RMS
Схема усилителя SVT6146
Бас-голова 300 Вт
Схема усилителя SVT6550
Бас-голова 225 Вт
Схема Ampeg V2
60-ваттный гитарный пластик
Схема Ampeg V3
50-ваттный гитарный пластик
Схема Ampeg V4
100-ваттный гитарный пластик
Схема Ampeg V5
100-ваттный гитарный пластик
Схема усилителя V6B
Головка 240 Вт
Схема динамика Ampeg V6
2-12 низкочастотных динамиков, средний рупор, твитер
Схема Ampeg V7
100-ваттный гитарный пластик
Ампег V9Схема
300-ваттный гитарный пластик
Руководство по обслуживанию Ampeg V9
Схема Ampeg V50H
Super Jet SJ-12R — 50-ваттный гитарный комбо 1×12
Схема усилителя VH70
Гитарный комбо 70 Вт 1-12
Схема Ampeg Vh240C
70-ваттный гитарный пластик
Схема Ампег Вх250
150-ваттный гитарный пластик
Схема искажения Ampeg VT22
50 Вт 2-12 гитарный комбо
Схема усилителя VT40
60-ваттный гитарный комбо 4-10
Схема усилителя VT60
Гитарный комбо 60 Вт 1-12
Схема усилителя VT120
120 Вт 1-12 гитарный комбо
|
Вернуться к началу страницы
СХЕМА Усилителя FENDER
| Схема Fender 140 140 трубчатая головка Схема Fender 30 30 Вт 210 ламповый комбо Схема Fender 400PS Бас-голова мощностью 435 Вт Схема Fender 75 75 Вт 112 комбо Схема Fender Bandmaster 5E7 28 Вт 310 комбо Схема Fender Bandmaster 6G7 40 Вт 310 комбо/голова Схема Fender Bandmaster 6G7A 40 Вт 212 комбо Схема Fender Bandmaster AA763 22 Вт 112 комбо Схема Fender Bandmaster AB763 Ламповая головка 40 Вт Схема Fender Bandmaster AC568 Ламповая головка 40 Вт Fender Bandmaster AD1269Схема Ламповая головка 40 Вт Схема Fender Bandmaster Reverb AA1069 40 Вт 212 комбо Схема Fender Bandmaster Reverb AA270 Ламповая головка 40 Вт Схема Fender Bandmaster Reverb AA768 Ламповая головка 40 Вт Схема Fender Bandmaster Reverb 45W Лампа 45 Вт Схема Fender Bandmaster Reverb 70W 70-ваттная трубка Схема усилителя Fender Bantambass CFA7003 30 Вт 115 ламповый комбо Схема Fender Bassman 5B6 Схема Fender Bassman 5E6 Схема Fender Bassman 5E6A Схема Fender Bassman 5F6 Схема Fender Bassman 5F6A Схема Fender Bassman 6G6 Схема Fender Bassman 6G6A Схема Fender Bassman 6G6B Схема Fender Bassman 10 Схема Fender Bassman 25 Схема Fender Bassman 100 Схема Fender Bassman 135 Схема Fender Bassman 20 Схема Fender Bassman 50 Схема Fender Bassman 60 Схема Fender Bassman 70 Схема Fender Bassman AA165 Схема Fender Bassman AA270 Схема Fender Bassman AA371 Схема Fender Bassman AA864 Схема Fender Bassman AB165 Схема Fender Bassman AC568 Схема Fender Blues Deluxe 40 Вт 112 ламповый комбо Схема Fender Blues Jr 15 Вт 112 ламповый комбо Схема Fender Blues Deville 60 Вт 410 ламповый комбо Схема Fender Bronco AA764 Схема Fender Bronco AB764 Схема Fender Champ 5C1 Схема Fender Champ 5E1 Схема Fender Champ 5F1 Схема Fender Champ 12 Схема Fender Champ 25 SE Схема Fender Champ CBS Схема Fender Champ II Схема Fender Concert AA763 Схема Fender Concert AB763 Схема Fender Concert II 83 Схема переиздания Fender Custom Vibrolux Схема Fender Deluxe 5A3 Схема Fender Deluxe 5B3 Схема Fender Deluxe 5C3 Схема Fender Deluxe 5D3 Схема Fender Deluxe 5E3 Схема Fender Deluxe 6G3 Схема Fender Deluxe AA763 Схема Fender Deluxe AB763 Схема Fender Deluxe Reverb A1172 Схема Fender Deluxe Reverb A1270 Схема Fender Deluxe Reverb AB868 Схема Fender Deluxe Reverb II Схема Fender Dual Professional Схема Fender Dual Showman Reverb AA270 Схема Fender Dual Showman Reverb AA768 Ревербератор Fender Dual Showman AA769Схема Схема Fender Dual Showman 86 (Redknob) Схема Fender Frontman 15G Схема Fender Harvard 5F10 Схема Fender Harvard 6G10 Схема Fender Hotrod Deville 60 Вт 212 ламповый комбо Схема Fender Hotrod Deluxe 40 Вт 112 ламповый комбо Схема Fender Musicmaster 6AQ5 Схема Fender PA 100 Схема Fender PA 135 Схема Fender PA100 Rev Схема Fender Princeton 5D2 Схема Fender Princeton 5E2 Схема Fender Princeton 5F2 Схема Fender Princeton 5F2A Схема Fender Princeton 6G2 Схема Fender Princeton Фендер Принстон AA964 Схема Схема усилителя Fender Princeton Rev Схема Fender Princeton Reverb AA1164 (версия 5U4GB) Схема Fender Princeton Reverb AA1164 (версия GZ34/5AR4) Схема наддува Fender Princeton Rev II Схема Fender Princeton Reverb B1270 Схема бустерной педали Fender Princeton Reverb Схема усиления Fender Princeton Reverb II Схема Fender Pro 5B5 Схема Fender Pro 5C5 Схема Fender Pro 5D5 Схема Fender Pro 5E5 Схема Fender Pro 5E5A Схема Fender Pro 6G5 Схема Fender Pro 6G5A Схема Fender Pro AA763 Схема Fender Pro AB763 Ревербератор Fender Pro AA1009Схема Схема Fender Pro Reverb AA1069 Схема Fender Pro Reverb AA165 Схема Fender Pro Reverb AA270 Схема Fender Pro Reverb AB668 Ультралинейная схема Fender Pro Reverb Схема трубки Fender Pro Схема Fender Prosonic Схема Fender PS 160 Схема Fender PS 300 Схема Fender Quad Reverb 100W No Master Vol Схема Fender Reverb 6G15 Схема Fender Reverb Silver Face Схема Fender Rumble Bass Схема Fender Showman 6G14 Схема Fender Showman 6G14A Схема Fender Showman AA763 Схема Fender Showman AB568 Схема Fender Showman AB763 Схема Fender Showman AC568 Схема Fender Showman Reverb AA768 Схема Fender Showman Single AB568 Схема Fender Stage 112SE Схема багажника Fender Super 60 Схема компоновки Fender Super 5B4 Схема расположения труб Fender Super 5B4 Схема Fender Super 5C4 Схема Fender Super 5D4 Схема Fender Super 5E4 G EE Схема Fender Super 5E4A Схема Fender Super 5F4 Схема Fender Super 6G4 Схема Fender Super 6G4A Фендер Супер Схема Схема Fender Studio Bass 200W Схема Fender Super 112 Схема Fender Super Bassman CFA7002 Схема Fender Super Champ Fender Super Reverb AA1069Схема Схема Fender Super Reverb AA270 Схема Fender Super Reverb AA763 Схема Fender Super Reverb AB568 Схема Fender Super Reverb AB763 Fender Super Reverb Ultralinear 1978 1981 Схема Схема Fender Super Six Схема Fender Super Twin 180W Схема Fender Super Twin Reverb 180 Вт Схема Fender Tonemaster Схема Fender Tremolux 5E9A Схема Fender Tremolux 5G9 Схема Fender Tremolux 6G9 D FA Схема Fender Tremolux 6G9A H FA Фендер Тремолюкс 6G9Схема Б Схема Fender Tremolux AA763 Схема Fender Tremolux AB763 Схема Fender Twin 5C8 Схема Fender Twin 5D8 Схема Fender Twin 5E8 Схема Fender Twin 5E8A Схема Fender Twin 5F8 Схема Fender Twin 5F8A Схема Fender Twin 6G8 Схема Fender Twin 6G8A Схема Fender Twin Rev II Схема Fender Twin Reverb AA270 Схема Fender Twin Reverb AA769 Схема Fender Twin Reverb AB763 Схема Fender Twin Reverb AC568 Схема Fender Twin Reverb II Схема Fender Twin Reverb SF 100 Схема Fender Twin Reverb SF 100 Mastervolume Схема Fender Twin Reverb SF 135 Схема Fender Twin Схема Fender Vibrasonic 5G13 Схема Fender Vibro Champ AA764 Схема Fender Vibrochamp AB764 Схема Fender Vibrasonic 6G13A Схема Fender Vibrolux 5E11 Схема Fender Vibrolux 5F11 Схема Fender Vibrolux 6G11 A Схема Fender Vibrolux 6G11 Схема Fender Vibroverb 6G16 Схема Fender Vibrolux AA763 Схема Fender Vibrolux AB763 Схема Fender Vibrolux Reverb AA270 Fender Vibrolux Reverb AA964 Схема Схема Fender Vibrolux Reverb AB568 Схема Fender Vibroverb AA763 |
Вернуться к началу страницы
СХЕМЫ УСИЛИТЕЛЯ GIBSON
| Схема Gibson GA-15 Maestro Схема Gibson GA-15RVT Explorer Схема Gibson GA-16T Viscount Схема Gibson GA-17rvt Scout Схема Gibson GA-19RVT Falcon Схема герба Gibson GA-20 Схема Gibson GA-20RVT MinuteMan Схема Gibson GA-25RVT Hawk | Схема Gibson GA-30 Invader Схема Gibson GA-30B Схема Gibson GA-35RVT Схема Gibson GA-45RV Maestro Схема Gibson GA-55 Ranger Схема записи Gibson GA-75 Схема Gibson GA-77 Vanguard |
Вернуться к началу страницы
KALAMAZOO AMP SCHEMATIES
Kalamazoo Bass 30 Схема 30 Вт 2-10 Комбинированный
Kalamazoo Bass 50 Схема 50 Вт 2-10 Комбинированный
Каламазу Модель 1 Схема 5 Вт 1-10 комбо
Kalamazoo Model 2 Схема 5 Вт 1-10 комбо
Kalamazoo Reverb 12 Схема 12 Вт 1-10 комбо
Вернуться к началу страницы
СХЕМЫ УСИЛИТЕЛЯ LANEY
| Схема Laney A100H Схема Laney AOR100 Series 2 Схема Laney AOR30 Схема Laney AOR50 Схема Laney AOR50 Series 2 Схема Laney Chrome O Zone Laney Cub 10 Схема Схема Laney Cub 12R Схема Laney GC30V Схема Laney Gh200L Схема Laney Gh200TI Схема Laney Klip100 Laney LC15 Схема Схема Laney LC30 | Laney L30R Схема Комбинированная схема Laney LC50 Схема Laney LC50-II Схема Laney Nexus Tube Nxt Bias Схема Laney PL50RH Схема Laney PL100B Схема Laney Tubefusion 100 Схема Laney Tubefusion 200 Схема Laney Tubefusion 300 Схема Laney Tubefusion 400 Схема Laney VC30 Схема Laney VC50 Схема Laney Vh200 |
Вернуться к началу страницы
СХЕМЫ УСИЛИТЕЛЯ MARSHALL
| Схема выводов Marshall JCM800 2204 Mk 2 Комбинированная схема Marshall JCM800 4210 Схема предусилителя Marshall JCM900 Схема питания Marshall JCM900 (100 Вт) Плата заднего разъема Marshall JCM2000 Схема предусилителя Marshall JTM30 Схема питания Marshall JTM30 Схема переиздания Marshall JTM45 Схема предусилителя Marshall JTM60 Схема питания Marshall JTM60 Схема предусилителя Marshall 1959 SLP Схема питания Marshall 1959 SLP Маршалл 19Схема предусилителя 59 STD Схема питания Marshall 1959 STD Схема предусилителя Marshall 1987 STD Схема питания Marshall 1987 STD Схема питания Marshall 2204 Маршалл TSL100/TSL122 Маршалл TSL100 комбо Схема маршала 3210 Схема Marshall 3315 — 5150 Схема маршала 5203 |
Вернуться к началу страницы
СХЕМЫ SILVERTONE AMP
Схема Silvertone 1430 3-ваттный гитарный комбо 1×6
Сильвертон 1449Схема Усилитель Danelectro/Silvertone в футляре
Silvertone 1457 Схема Усилитель Silvertone в футляре
Silvertone 1472 Схема 10-ваттный гитарный комбо 1×12
Silvertone 1474 Схема 50-ваттный гитарный комбо 2×12
Silvertone 1481 Схема 5-ваттный гитарный комбо 1×8
Silvertone 1482 Схема Гитарный комбо 5 Вт 1×12
Silvertone 1483 Схема 23 Вт, 1×15 гитара/бас-гитара
Silvertone 1484 Схема 60-ваттная гитара 2×12 Piggyback
Схема Silvertone 1485 120-ваттная гитара 6×10 Piggyback
Вернуться к началу страницы
SOVTEK AMP SCHEMATIES
Sovtek MIG-50 Схема Ламповая головка 50 Вт
Совтек МИГ-60 Схема 60-ваттная ламповая головка
Совтек МИГ-100Н Схема 100-ваттная ламповая головка
Совтек МИГ-500 Схема Ламповый бас-гитара «Bassov Blues Midget» 50 Вт
Вернуться к началу страницы
СХЕМЫ VOX AMP
Схема Vox AC15 1959 г.
15-ваттный ламповый усилитель
Vox AC30 1960 Схема
30-ваттный ламповый усилитель
Схема Vox AC30 1986 г.
30-ваттный ламповый усилитель
Схема бас-гитары Vox AC30
30-ваттный ламповый усилитель
Схема Vox AC30 с контрольными точками
30-ваттный ламповый усилитель
Схема питания Vox AC30
30-ваттная силовая секция лампового усилителя
Схема винтажного ревербератора Vox AC30
30-ваттный ламповый усилитель с реверберацией
Схема Vox AC50 1965 г.
50-ваттный ламповый усилитель
Схема Vox AC50 1976 г.
50-ваттный ламповый усилитель
|
Вернуться к началу страницы
Схемы усилителя «Bargain Bin Heaven»
Схемы усилителя «Bargain Bin Heaven» — Airline Гранат Gretsch Hagstrom Kalamazoo Kay Magnatone Selmer Silvertone SuproСхемы, как правило, СЛОЖНЕЕ найти в Интернете и в личных коллекциях. Так что
Пожалуйста, пожертвуйте в архив.
Я могу принять файлы любого типа по электронной почте, и если они у вас есть только на бумаге, напишите мне почтовый адрес. Я с удовольствием отсканирую их для вас. СПАСИБО !!!
|
Aims Producer 120 Alamo Capri 2360 Fiesta Jet 2564 Montclair Aircastle 79A Airline/Wards 62-8500S 62-9023 62-9025A GDR-8502A GDR -8511A ГДР-8512A ГДР-8513A ГДР-8514A/15A ГДР-8516A ГДР-8517A GDR-8518A GDR-9012A GIM-9111A GIM-9131A GIM-9151A GIM-9171A GVC-9002A GVC-9003A GVC-9017A GVC-9019A GVC-9027A GVC-9045A GVC -9046A GVC-9048A GVC-9049A GVC-9052A GVC-9056A GVC-9058A GVC-9060A GVC-9061A GVC-9062A GVC-9064A GVC-9090A/9091A Ashton VP -50 VP-50H VP-100 Austrovox B-150 Deluxe 50 Burman Pro 501 Preamp Calsel C-12W Danelectro DM-25 Centurian 275 Century 30 Commando Envoy Special Twin 15 Dickerson MOTS Lapsteel 1946 Dynacord Bass King Eminent Eminent MV46 Eminent 1 Eminent 1T Eminent 2 Eminent 2T Excellent GiGant Earth SuperBass G=200600006 Stagemaster PA-20009 Eastern Гитара AMP Ekosonic 120-S Elektar 1940’s Model 30 DR 60 DR Spartan 65-R SPARTAN BASTAN BASTAN BASSTAN 60000666666666666.  SPARTAN 65-R SPARTAN BASTAN BASTAN BASTAN 60666666666666666666666. 70006. СПАРТАН 65-R SPART BASTAN 6 6066 6066 DR 666 6506 SPARTAN. Tube 30 Zephyr Electromuse Model 3 Electroplex Rocket-50 Rocket-100 ENGL Blackmore sig100 E-335 E-530 Fireball Powerball RB-100 Preamp Savage 120 Screamer 50 E330-II Fonica W-701 Garnet B90L Lil’Rock B260D BTO Bass G12 Banshee G12H H-Zog G15-T Gnome G15-TR Gnome G45TR Revolution Bass G90TR Revolution G100 Deputy G100PAR Rebel PA Mixer G100TR Revolution III G250D Sessionman G250FTR Sessionman G250PA Sessionman G250TR Sessionman GS100R Jammer L90/B90 Rebel L260D BTO LB100 Rebel II LB100FT Rebel Deluxe LB100TR Rebel Reverb LB190D PRO LB200F PRO 200 M90 MACH 5 M100TR MANN PA90/90R Rebel PA PA190 PA PA2660 BTO PA .  Goldentone Модели 1762/64/65/67 Gregory Марк X GRETCH G-6144 Tub 6155 G-6156 Плейбой G-6157 Super Bass G-6160 Чет Аткинс К.Г. G-6162 Dual Twin Reverb G-6163 Executive Preamp G-7157 Rogue Гильдия J-100 Master Thunder T-1rvt 9666666666666666666666666666666666666666666666ERESTOR 666666666666666666666666666666666666666666. 840 Harmony H-2009 H-303A H-303B H-304 H-304A H-306 H-306A H-310 H-311 H-322 H-400009 66 H-311 H-322 2 H-400006 69 H-311 H-322 2 H-400669 H-311 H-322 2 . H-400A H-410 H-410A H-415 H-420 H-440 H-430 H-506 Hohner CA-200 Kingstar 20 Impact Model-60W Model -60 PA 60W Модель-600666 60 WW Model -60 PA 60 WW модели-6006060 60W Model-60 WELP модели-606060 60W 6 модели Model-6060 60W 6 REV/TREM 60W MODEL-100 100W MODEL-100 PA 100W Studio PA Studio Reverb Jordon Модель 120/140 JMF Spectra 120 |
Kalamazoo Модель-1 Модель-2 Басс-30 Басс-50 Reverb-12 ранний Reverb-12 более поздний Reverb-12 оригинальный Model-600 Kay K-500 K-505 K-506 K-515 K-520 95006 610 K-700 K-703 K-703 2-я версия K-703-C K-703-C 2-я версия K-704 Vanguard K-704 2-я версия K-720 K-750 K 90 -771 (частичный) K-803 K-805 K-820 K-H-830 Kent 2198 6605 6610 Реверберация 6630 06A 9 DR LectroLab R-200 R-300 R-400 R-500 R-600 Лондон Электрик 250 Magnatone/Estey M-8 M-10.  6 266 26 26 26 26 26 26 26 26 26 26 26 266 (уникальный. ) 107 109 110/112 180 213/214 260A 262 410 410RD 415 Custom 425 44066 4509 460 480/Custom 381 12206 9 9 Masco МАР-15 МАР-18 МАР-105 МАР-105N MAP-120 MAP-120N MU-17 National 6422TR Westwood Newcomb Model 10 Nomad Mustang 130 Oahu 230k Supreme Tonemaster Premier/Multivox Модель 50 Модель 76 Модель 88 Модель 120 Модель ? Гитара 1967 Модель ? Bass 1975 B-160 Bass SS-30 Twin 8 Rockola Model B Ray Massie El Basso 363 SANO ДВОЙНЫЙ канал 1959 1962 16 WR 20 WR 25 WR 30/50 W 30/50 WR 30/50 WRT 160 R 250 R B18 W 9/50 WRT 160 R 250 R B18 W 90/50 WRT 160 R 250 R B18 W 9/50 WRT 160 R 250 R B18 W 9/50 WRT 160 R 250 R B18 W 9/50 WRT 160 R 250 R B18 W WR /50.  Selmer All Purpose Compact SV 30w All Purpose Twin 30w Bassist Major 15w Bassist Major 15w Bassmaster 50w Clavioline 1953 Clavioline 1968 Clavioline Concert TG Clavioline Reverb TG Constellation 20w Corvette 6w Corvette Tremolo 6w Diplomat Reverb 15W Futurama Bassist Minor Futurama Caravelle 15W Futurama Corvette 6W Little Giant Mk-I Little Giant Mk-III Mercury 5W Solidstate Mercury 5W Solidstate Mercury Treamolo 5W PA-1006 СВА 100666666666666666666666666666666666666666666666666666666666666666666666666666666666666. 100 Вт PA-100 MK-II 100W PA-100 Reverb 100W Pro T12-T 8W Rotary Selectortone 15W Saturn 60 Selectortone Auto 25W Selectortone Twin Стадия 14 14 Вт .0006 Thunderbird Twin 30w Thunderbird Twin 50w Thunderbird 100w Treble/Bass MK-I 50w Treble/Bass MK-II 50w Treble/Bass MK-III Treble/Bass SV 50w Treble/Bass Reverb SV 06006 Bass SV 100W ТРЕБЛЯ/BASS 100W Селекторный Тон Twin Triumph Reverb 10W Truvoice Universal 8u Truvoice Universal 12U Truvoice Universal 25U TV-6 TV-15 TV-20 TWIN Bass 30W TWIN 30WARD 30WARD VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VAIL VALIN 15w Зенит 50w Zenith 100w Zodiac MK-II 50w Zodiac SV 50w Zodiac SV 100w Zodiac Twin 30w Sho-Bud Compactra-100 Single Channel Silvertone 1263 1300 1301 1303 1306 1331 1333 1344 1392 1396 1421 1423 1430 1431 1433 1448 1449 1449/1457 1471 1472 1474 1481 1482 1482-a 1483 1484 1485 |
Solton BV-60 BV-1509 Sound City Concord LB-50 плюс LB-1009 LB-1209 LB-120 MK IV LB-120 MK IV Mods LB-15066 LB-12 -200 Plus PA-200R SC-105 SMF-Tour SC Noise Reduction Standel Акустическая лупа Artist Artist Reverb Басовые усилители (все) Custom Bass 5 F-6 Guitar Bass 900 Графический эквалайзер Imperial PA-6 6-канальный микшер PA PA Column PB-100 PR-4 микшер MC2B Bass MC2G гитара MC-6 6-канальный микшер Studio Bass Studio Guitar Studio Reverb 6 5 18 90 Expoxy 9 0 Expoxy Studio Master Valve Lead Master Sundown A-50 Rebel 150 SD-1000H SD-1012C Supro 1946 1947 1953 1959 1606 1641 1650 1696TN Executive Supreme Громовая реверберация S6420 Thunderbolt S6422TR Tremo-Verb S6424 S6522TR S6606 S6611 S6616 S6622 S6625 S6651 S6688 S6698 Teisco Checkmate 18 Checkmate 20 Tel-Ray Supernova Torres ( Dan) Super Texan Rev ST-6 Transatlantic Bassman Traynor yba1 Bass Master yba1 Bass Master MKII yba1 Bass Master MKII Руководство YBA2 Bass Master YBA2B Bass Master Master YBA3 Custom Special YBA3 Custom Special Manual YBA3A Специальное руководство YBA4 BASS MASTER YBA4 BASS MASTER YBA5 MASTER YGA1 Signature YGL3 MARAL III III MANALAL YGL3A MASTER MANAULATIO ygl3/3a Mark III ygm1 Guitarmate Reverb ygm2 Guitarmate ygm3 Guitar Mate ygm3/4 Guitar Mate ypm1 Poweramp yrm1 Reverb Master ysr1 Custom Reverb yvm1 Voice Master yvm2 Voicemate yvm3 Voice Mixer yvm4 Voice Mixer yvm6 Voice Mixer MX-6400 Voice Mixer PS-600 Manual Monoblock-II TS-10 TS-15 Issue4 9 0-006 TS-105 Issue9 0-006 TS-105 Issue9 -50B Bass TS-60B Bass> TS-100 TS-120B Bass Issue6 TS-125 Issue2 TS-200 Poweramp Univox 25w Stage 720-P 720-K U-1000 U-1011 U-1050 Бас U-1061 U-1075 U-1086 У-1221 У-1226 У-1236 У-1246 У-150рх У-250пб У-255р У-4100 У-45Б У-50 6 У-00ЛМ У-06 -960 PA Column U-960 PA Control VALCO AZTEC 22 507 510-1B 510-4 510-24 510-33 510-54 510-80 510-12119 510 510 510 510 510.
Похожие записи
|
