Как сделать патч корд своими руками или оконцевать экранированный витой кабель Cabeus с коннектороми RJ-45

Как сделать патч корд своими руками или оконцевать экранированный витой кабель Cabeus с коннектороми RJ-45.

ШАГ 1

Для работы Вам потребуется:

• Коннектор 6 категории экранированный к примеру Cabeus 8P8C-SH-C6-TWP (коннектор витой пары для соединения электрических контактов, 6 категории , экранированный)
• Витая пара экранированная 6 категории к примеру Cabeus STP-4P-Cat.6a-SOLID-IN-PVC (витая экранированная пара, 4 пары, 6A категории, однопроволочный, для внутренней прокладки)
• Колпачок коннекторов к примеру Cabeus CAP-YL ( изолирующий пластиковый кожух желтого цвета для защиты коннекторов витых пар)
• Обжимное устройство для обжима RJ-45 Cabeus HT-500 (устройство для монтажа коннекторов с витыми интернет кабелями)
• Устройство для зачистки кабеля HT-S501 A ( инструмент для обрезки витых интернет кабелей)

ШАГ 2

Отрежьте витой кабель на нужную длину и оденьте с обоих сторон кабеля 2 изолирующих колпачка.

Колпачки нужны для защиты соединения а пластиковые замочки защищают от поломки разъем при частых перекоммутациях

ШАГ 3

Обрежьте с помощью устройства зачистки витой кабель по 20 мм с обоих концов. Для этого выполните кольцевую обрезку кабеля и снимите подрезанную часть верхней изоляции кабеля

ШАГ 4

Разверните фольгу на внешнюю сторону изоляции.

Фольга является экранирующим элементов проводов

ШАГ 5

Отрежьте лишнюю экранирующую фольгу оставив примерно 1.5 см.

ШАГ 6

Накрутите на фольгу провод дренажный, который обеспечивает механическую целостность экрана.

ШАГ 7

Удалите с витого кабеля защитную ленту

ШАГ 8

Подготавливаем проводники кабеля витого для установки в коннектор

Выровняйте 8 проводников и расположите их в ряд.

ШАГ 9

Расположите проводники по цветам. Наиболее распространенный стандарт TIA-T568B (наиболее распространенный стандарт соединения телекоммуникационного оборудования) расположение проводников (бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый , коричневый)

ШАГ 10

Возьмите HT-500 (обжимное устройство витых пар производителя Кабеус) обжимное устройство и отрежьте проводники примерно на 15 мм от края очищенного кабеля

ШАГ 11

Проводники будут как на фотографии разложены в плоский ряд по стандарту TIA-T568B

ШАГ 12

Продвиньте проводники в коннектор Cabeus 8P8C-SH-C6-TWP до упора. Проводники должны все войти до конца и у вас должно получиться как на этом фото.

ШАГ 13

Возьмите инструмент обжима Cabeus HT-500 и обожмите полученное соединение. В момент термирования ножи-контакты коннектора пробьют изоляцию проводников и плотно соприкоснутся с проводниками. На ощупь не нужно прикладывать сильное усилие, вы почувствуете небольшое сжатие, что достаточно для создание надежного электрического соединения и создания контакта между кабелем и разъемами коннектора.

ШАГ 14

Визуально убедитесь что все проводники находятся в горизонтальной плоскости внутри коннектора. Наденьте с обоих сторон изолирующий кожух.

Поздравляем вы собрали свой первый медный экранированный патч-корд rj45 (интернет кабель для соединения сетевого оборудования). Если вы не хотите тратить время то вы можете всегда приобрести шнуры для интернета (для витых кабелей) в магазине сетевого оборудования ANBIK.RU

ООО » Анбик РК «

ИНН: 7724794791

ОГРН: 1117746480125

Юридический адрес: 115201, г. Москва, ул. Котляковская, д.7

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

версия для печати

где и как применяется • Мир электрики

На чтение: 4 минОбновлено: 09.06.2021Рубрика: Кабель и проводаАвтор: admin

Содержание

1. Для чего именно нужен экранированный кабель
2. Классификация экранированных проводов
3. Как экранировать кабель
4. Заключение: что важно учитывать при покупке экранированного кабеля

Экранированный кабель часто используется в промышленных зонах производства, различных офисных зданиях, цехах и предприятиях.

Часто возникает потребность проложить кабельную систему через траншею или канал, и иногда кабели разного назначения создают вредоносные электромагнитные излучения, электрические шумы. Как итог: нарушается работа технического оборудования. Эту проблему можно решить, проложив специальный экранированный кабель.

Условия в работе электротехнического оборудования разнообразны, и используется оно всегда по-разному. Порой кабельную систему проводят для улавливания определенных частот, в качестве антенны.

Экранированный кабель

Для чего именно нужен экранированный кабель

Экранированный провод обеспечивает бесперебойную электрическую работу без помех и шумов благодаря специальному экрану, даже если рядом проложено огромное количество источников энергии. Также специальный экран не позволяет магнитному полю кабеля не оказывать никакого вредоносного воздействия на другие проложенные рядом кабели. Экранирование обеспечивает надежную заземленность проводу. Состав экрана для экранированного кабеля при производстве бывает разным: это комбинация электропроводящей бумаги, фольгированных лент, медной или алюминиевой проволоки и полимерных добавлений.

У экранированного кабеля есть разные свойства и виды назначения. По этой причине конструкции проводов всегда отличаются друг от друга в зависимости от типа.

Механизм работы и применения экранированного кабеля:

• Когда требуется защита от внешних электромагнитных шумов и помех, защитным экраном окружаются внутренние жилы провода.
• Для устранения внутренних помех и шумов, для внутренних жил применяются индивидуальные экраны.
• Когда необходимо устранить оба типа помех, провод комплектуется обоими способами защиты.

Схема экранированного кабеля

Классификация экранированных проводов

Есть разные типы того, как можно экранировать провод. Это зависит от цели назначения кабеля. Поэтому, есть следующие типы назначения экранированного кабеля с медными или алюминиевыми жилами:

1. Силовые кабеля. Рассчитаны на разные уровни напряжения – от низкого до высокого. Благодаря встроенному внутрь экрану, кабель не распространяет в окружающую среду и на соседние источники электроэнергии электромагнитные помехи. Может накладывать как на токопроводящие жилы, так и после изоляции их.
2. Комбинированные – силовой и управляющий кабель в одном механизме, отличается своей гибкостью. Обычно такой тип назначения используется в работе передвижных электрических механизмов. Например, экскаваторов. Изолируется экранированный провод резиной в таком случае. Не позволяет распространиться помехам на управляющие механизмы.
3. Сигнальный тип кабеля – применяется обычно тогда, когда необходима высокая точность в защите данных при работе. В это список входит пожарная, охранная, измерительная аппаратура. Например, защитный экран в пожарной сигнализации, способен сохранять высокую работоспособность даже находясь в горящем помещении. К тому же, обычно он обладает минимальным уровнем выделения продуктов горения.
4. Кабели управления и передачи данных – используется в телемеханических или телефонных сетях. Экран изготовляется из алюминиевой или полиэтиленовой фольги. Такой тип защитных экранов используется также в компьютерных коммуникациях. Может использоваться как для внешней, так и внутренней прокладки.
5. Одножильный экранированный провод применяется для записывающих аудио- или видеоустройств.

Как экранировать кабель

Самостоятельно сделать защитный экран для кабеля практически невозможно, к тому же, лучше не заниматься этим без опыта или хотя бы профильного образования. Лучше довериться фабричным кабельным проводам, которых огромное количество в магазинах. Защита помещается под основную оболочку провода. Самостоятельная облицовка провода требует бережного отношения и аккуратности, чтобы полотно оставалось целостным и без повреждений.

Кабель с экраном

Обычно, провода экранируют двумя способами материалов: создается либо оплетка, либо цельное покрытие из фольги. Фольга имеет свои плюсы и минусы. По-простому, это тонки слой алюминия. Используя метод оплетки проволокой, обеспечивается высокий уровень заземления. Считается одним из самых надежных способов, но недостаток в том, что могут образовываться минимальные бреши в поверхности. Размер их зависит от толщины и длины проволоки.

Заключение: что важно учитывать при покупке экранированного кабеля

Чтобы экранирование проводов было эффективным, есть следующие рекомендации при покупке и эксплуатации:

• Обратите внимание заранее на зашумленность той среды, в которой планируется применение кабеля. Если это среда с умеренной электромагнитной зашумленностью, покупайте кабель с оплеткой в виде фольги.
• Если степень зашумленности помехами высокая, рекомендуется использовать комбинированный тип защиты сетки с фольгой.
• Если местность обладают изгибающими нагрузками, защитный экран должен быть выполнен в виде спирали. Иначе такой кабель просто будет неэффективен и быстро придет в негодность из-за неподходящих условий.
• Перед прокладкой кабельной системы, важно проверить уровень заземления оборудования. Поскольку при неправильном подключении, помехи никуда не уйдут, а только станут сильнее. Сопротивление заземления должно быть достаточно низким.
• Заземлить провода необходимо в конце работ, иначе помехи получатся в заземляющем проводнике.

Ассортимент проводной проводки с защитным экранированием сейчас достаточно разнообразен, поэтому при выборе стоит грамотно учесть и рассчитать все нюансы среды и условий. Перед подключением важно ознакомиться с назначением каждого кабеля, окружающую среду, возможность электромагнитных помех и шумов. Только при расчётливом подходе, эффективность экранирования будет на высоком уровне, и обеспечена защита.

Как использовать экранированный кабель с сенсорной панелью – Неизолированный проводник

Повышение производительности и надежности датчика сенсорной панели с помощью экранированного кабеля

В большинстве кабелей пластик или изоляционный материал покрывает центральный провод, защищая его механически, но не от электрических помех. В экранированных кабелях проводящий провод или провода внутри окружены дополнительным слоем металлического экрана. Как следует из названия, экранированные кабели сводят к минимуму помехи и снижают чувствительность кабелей. Разница между экранированным и неэкранированным кабелем может повлиять на надежность амбициозного проекта Touch Board, такого как большая интерактивная стена.

В этом уроке мы объясним, как припаять экранированный кабель к сенсорной плате Proto Shield, поэтому для использования этого кабеля вам необходимо уметь паять. Вы можете припаять непосредственно к сенсорной плате, но это немного сложнее, так как на плате не так много точек пайки, как на Proto Shield.

Наш набор Interactive Wall включает специально разработанное оборудование и тщательно подобранные кабели для обеспечения максимальной производительности датчика. Но можно получить многие преимущества интерактивного настенного комплекта с сенсорной панелью и имеющимся в продаже экранированным кабелем, если вы готовы приступить к работе.

Прежде чем мы перейдем к руководству, давайте подробнее рассмотрим, почему экранированный кабель обеспечивает более стабильную и надежную установку.

Например, давайте представим, что Touch Board подключен к окрашенной подушечке Electric Paint с помощью длинного провода с зажимом типа «крокодил». Являясь неэкранированным кабелем, провод типа «крокодил» не защищен ничем, кроме изоляционной пластиковой оболочки. Эта пластиковая оболочка защищает провод от царапин и коррозии, но не от помех, создаваемых электрическими полями. Это может создать проблему в некоторых проектах, поскольку Touch Board использует емкостные датчики для преобразования подушечек Electric Paint в датчики.

Емкостное восприятие основано на создании тщательно контролируемого электрического поля. Если вы используете провод типа «крокодил» для соединения Touch Board и Electric Paint, как в нашем примере, сам провод становится частью датчика. Без электрического экранирования провод создает электрическое поле, с которым вы можете взаимодействовать. Короче говоря, прикосновение к проводу с зажимом-крокодилом может вызвать событие на вашей сенсорной доске. Вероятно, это не то, что вы хотите. Так что же делать, если вы хотите проложить длинный провод между Touch Board и панелью Electric Paint? Вот тут-то и пригодится экранированный кабель. Экранированный кабель будет фокусировать сигнал датчика только на панели Electric Paint, делая провод непроницаемым для ложных срабатываний от прикосновений или другого электрического оборудования. Экранированный кабель препятствует этому, создавая барьер, который отделяет электрическое поле, окружающее центральный проводник, от всего, что снаружи. Давайте посмотрим, как встроить этот полезный функционал в проект.

Вам потребуется:

1 x Touch Board
—
1 x Длина экранированного кабеля
1 x Паяльник и припой



Выберите, какой экранированный кабель использовать экранированный кабель: экранирование из фольги (foil screen) и экранирование в оплетке (плетеный экран). На этом рисунке левый кабель использует фольгу, а правый кабель — оплетку. Для наших целей они оба одинаково хорошо защищают, и любой из них должен хорошо работать для вашего проекта.

В экранированном кабеле есть как минимум один изолированный провод — например, в фольгированном кабеле справа их три. В зависимости от того, сколько электродов вы хотите подключить к Touch Board, каждый из этих проводников должен быть припаян или присоединен к Touch Board.

Если присмотреться, то можно увидеть неизолированный провод, торчащий из каждого кабеля. Они отмечены белой стрелкой. Это соединение стока с экраном, позволяющее заземлить фольгу или оплетку. Не каждый экранированный кабель имеет заземляющий провод, поэтому убедитесь, что он есть. Как правило, экранированные кабели с более толстым внутренним проводником и сопротивлением около 30 мОм на метр работают лучше. Поиск экранированного кабеля может быть затруднен, потому что иногда характеристики и конструкция не описаны должным образом. Наш лучший совет — приобрести несколько образцов длины у дистрибьютора электроники или аппаратного обеспечения и провести несколько тестов, прежде чем заказывать большое количество для вашего проекта.

Припаяйте экранированный кабель

Наиболее важным шагом является заземление заземляющего провода экранированного кабеля. Припаяйте провод заземления к земле Proto Shield. Вставьте проводник в винтовую клемму и закрепите его на месте.

На другом конце кабеля нужно прикрепить проводник там, где вы хотите, чтобы он соединился, например, с зажимом-крокодилом. Важно: не припаивайте заземляющий провод к этому концу кабеля. После того, как вы припаяли провод заземления и подключили датчик, включите сенсорную панель. Ваша сенсорная панель Electric Paint должна по-прежнему работать, а прикосновение к кабелю не должно вызывать никакого отклика сенсорной панели.

Интеграция экранированного кабеля в ваш проект

Когда вы начинаете добавлять экранированный кабель в свой проект, вы должны помнить несколько практических правил. Экран увеличивает емкость кабеля, что снижает чувствительность и сигнал. Чем длиннее кабель, тем хуже этот эффект. Если вы пытаетесь обнаружить приближение на конце экранированного кабеля, это будет очень сложно. Как правило, от трех до пяти метров — это самый экранированный кабель, который вы, вероятно, сможете использовать для сенсорных приложений.

Вы можете протестировать этот эффект и настроить свой проект с помощью нашего инструмента Grapher. Используйте Grapher для визуализации датчика. Затем вы также можете изменить чувствительность платы, чтобы максимизировать производительность с помощью экранированного кабеля. Но помните, что уменьшение порогов вызывает помехи сигнала. Ключом к созданию успешной установки с помощью этих советов является экспериментирование и понимание того, что все является компромиссом. Если вы ищете более надежный метод, мы рекомендуем использовать Interactive Wall Kit.

LIQUID Cable — Индивидуальный кабель DIY для GCC — FIRES Custom Controller

Это руководство научит вас делать «жидкие кабели» — кабели GCC с полной оплеткой, полностью изолированные и полностью экранированные, изготовленные полностью с нуля. В качестве основы мы будем использовать трос Tensility 30-01126 — очень качественный и гибкий продукт. Полностью закрытый, этот кабель будет течь по вашим рукам, как вода — отсюда и название! Преимущества этого мода включают в себя:

• Создание собственного кабеля GCC с нуля — не требуется донорских или запасных частей

• Можно выбрать любую длину кабеля, будь то короткий или длинный

• Нет необходимости снимать резиновую изоляцию — рекомендуемый кабель может быть рукав прямо!

• Кабель полностью экранирован и правильно заделан, что исключает электромагнитные помехи. Это защитит вас от случайных/упавших входов и обеспечит максимальную надежность в условиях турнира!

Соавторы:

Luberry
Индивидуальные контроллеры Luberry

TeflonTrout
Контроллеры Frame Perfect

Время:

~60 мин, быстрее с практикой

7

Сложность0004 Умеренная

Требуется некоторая практика, чтобы правильно закрепить штифты на тонких проводах.
Требуется пайка.

Type:

Aesthetic & Quality-of-Life Mod

Bulk Material Cost:

~$9 per cable

Tools Required:

• Screwdrivers

  Triwing Y2.5 для стандартных винтов.
  Torx T8, если вы обновили винт Torx

• Кусачки для электроники заподлицо
• Инструмент для зачистки проводов

  Рекомендуется для наружного кабеля: Саморегулирующийся инструмент для зачистки проводов Irwin 8 дюймов

  Рекомендуется для внутренних проводов: Hakko CHP CSP-30-1

• Тепловая пушка или фен
• Обжимной инструмент для кабельных штырей

  Рекомендуется: обжимной инструмент IWISS 2820M AWG 28-20

• Клещи для шлицевых соединений, плоскогубцы или инструменты для зачистки проводов с плоскогубцами
• 2x Маленькие острогубцы

  Рекомендуется: Микроклещи Hakko CHP PN-20-M

• Пинцет, желательно с тупым концом

  Рекомендуется: Hakko CHP 2A-SA Пинцет с закругленными кончиками

• Паяльное оборудование
• Суперклей

  Рекомендуется: Loctite 4471 Моментальный клей

Стоимость доставки McMaster в пределах континентальной части США обычно составляет около 7 долларов США, но международная доставка составляет 50 долларов США и выше (если она вообще доступна). Если вы находитесь за пределами США (например, Канады), приобретайте товары у других поставщиков или разделите заказ с другом из США.

• «Жидкий» кабель: Растяжимость 30-01126 Кабель, 28AWG, 5 жил
• Комплект заглушки/соединителя на стороне консоли: 1 шт. штекера/соединителя на стороне консоли
• 1x 15/64″ наконечник с разрезным кольцом (конец консоли): Внешний диаметр 15/64″, внутренний диаметр 0,172″ Распорка без резьбы с прорезями
• 1x 3/16″ наконечник с разрезным кольцом (со стороны контроллера): Внешний диаметр 3/16″, внутренний диаметр 0,144″ Распорка без резьбы с прорезями
• 1 разъем на стороне контроллера: Жатка серии JST PA-F, 6 позиций, шаг 2 мм
  Щелкните здесь для поиска альтернативных поставщиков в случае дефицита на складе
• 1 штекер со стороны контроллера: Штекер серии JST PA-F, 6 позиций, шаг 2 мм
  Нажмите здесь для поиска альтернативных поставщиков в случае дефицита на складе
• 6 штырьков со стороны контроллера: Соединительные штифты JST серии PA Купите много дополнительных принадлежностей в первый раз
  Щелкните здесь для поиска альтернативных поставщиков в случае дефицита на складе
• Длина ~1/2 дюйма Малая термоусадка (для экранирования): 0,02 дюйма, внутренний диаметр постусадочной
• Термоусадка 6 мм: MDPC-X Термоусадка 6 мм 4:1 Любая термоусадка ~6 мм
• Застежка-молния (дополнительно)
• Размер «550» Паракорд: Источник от поставщика по вашему выбору. Обратите внимание, что 550 паракордов не имеют одинакового диаметра. Некоторые из них меньше / плотнее, и их будет сложнее надеть. Паракорды с металлическими трассерами часто не работают — они слишком маленькие и цепляются за кабель. Если у вас проблемы, это может быть паракорд!

* Все эти детали доступны в комплекте как ЖИДКИЙ КАБЕЛЬ — комплект модификаций кабеля «сделай сам». внешний диаметр изоляции 3,6 мм или меньше. Есть менее дорогая альтернатива: AliExpress, серый, 28AWG, 5 ядер

Видеоруководство по сборке

Спасибо TeflonTrout за его видео по сборке, сопровождающее полное руководство ниже!

Примечание. Это руководство было написано примерно за месяц до выпуска кабеля Tensility.
Процесс такой же, за исключением цвета кабеля!

Отрежьте кабель до нужной длины:

Отрежьте кабель до нужной длины. Для справки, стандартные контроллеры Nintendo имеют длину 2 и 3 метра (~ 6,5 / 10 футов).

При необходимости очистите край, обрезав все острые края, углы и торчащие провода. Это предотвратит застревание кабеля во время укладки.

Оплетка кабеля:

Вытяните внутренние нейлоновые нити из паракорда, так как мы будем использовать только внешнюю оболочку. Обратите внимание, что некоторые чехлы из паракорда продаются без внутренних нитей.

Нанесите небольшое количество суперклея на кончик кабеля. Цель состоит в том, чтобы клей просочился в кабель и предотвратил выход экрана и проводов во время оплетки (они цепляются за паракорд и связывают процесс). Самый простой способ сделать это — выдавить каплю клея на конец бутылки, прижать к ней кабель, дать клею впитаться самостоятельно, а затем дать ему полностью высохнуть. (Обратите внимание, что может потребоваться несколько часов, чтобы клеевое соединение стало достаточно крепким, чтобы его можно было держать, даже если оно может «высохнуть» всего за несколько минут!)

После высыхания обрежьте все острые внешние края, чтобы они не зацепились за паракорд.

Наденьте паракорд на кабель. Проще всего использовать метод «дюймового червя», подавая паракорд на конец кабеля понемногу за раз. Не позволяйте части с рукавами слишком сильно сбиться, так как она может запутаться.

Не все паракорды 550 имеют одинаковый размер, поэтому некоторые работы НАМНОГО проще, чем другие. Если у вас много проблем, подумайте о том, чтобы попробовать другой стиль или марку паракорда. Хотя большинство рукавов быстро и легко, некоторые немного тугие.

Паракорды с металлическими трассерами, как правило, меньше по размеру и менее удобны в работе — при некоторой доработке они надеваются на кабель Tensility/DigiKey. Использование металлических трассеров очень сложно (если не невозможно) на кабеле AliExpress.

(дополнительно) Определите концы консоли и контроллера:

Хотя кабель может быть выполнен в любой ориентации, обычно с одним из них легче работать при последующей установке проводов в соответствующие гнезда. Для схемы разводки, используемой в этом руководстве, рекомендуются эти ориентации.

Иногда пара проводов переключается, как видно на этих фотографиях (коричневый и черный провода на изображении со стороны контроллера «перепутаны» по сравнению с диаграммой). Это нормально, просто постарайтесь выбрать концы, наиболее точно соответствующие схеме.

Относительно цветов проводов: кабель Tensility от DigiKey имеет синий провод, а кабель AliExpress — коричневый. Все остальные цвета совпадают.

Подготовка:

Наденьте пластиковую и металлическую части корпуса вилки на кабель. Меньшее отверстие (пластиковый корпус) и крылья (металлический корпус) должны быть обращены в сторону от консольного конца провода.

Провода и экран:

Снимите около 1,5 дюйма (~40 мм) крайней изоляции. Обратите внимание: вам может потребоваться отрегулировать натяжение инструмента для зачистки проводов, чтобы аккуратно снять внешнюю изоляцию, не повредив экран.

Эти провода AliExpress часто имеют остатки от производства. Влажным бумажным полотенцем счистите весь этот материал с проводов и экрана (после чего вымойте руки).

Соберите открытый экран и скрутите его, как показано на рисунке.

Обрежьте цветные провода, чтобы их длина составляла всего ~1/2 дюйма (13 мм). Не отрезайте скрученный экран!

Зачистите провода:

Зачистите концы пяти проводов. Нужен только небольшой зачищенный участок.

Обжим штырей:

Если вы еще не делали этого раньше, обжим штырей на тонких проводах требует некоторой практики, чтобы привыкнуть. Важно найти правильное давление обжима: слишком слабое, и оно не будет держаться; слишком тугой, и он чрезмерно деформирует штифт и перережет провод, что сделает его очень легким сломать или полностью перерезать. Я настоятельно рекомендую потренироваться на отдельном проводе, пока вы не освоитесь!

Обожмите контакты со стороны консоли на пяти проводах. Каждый PIN -код имеет три набора «крыльев»:

• Задние крылья: Обожмите к изоляции

• Центральные крылья: Опрошение для проводника

• Порта Wings & Prong: . Используется для обнаружения и фиксации штифта в вилке.

Проще всего сначала обжать центральные «крылья» (на проводник). Слот 1,3 мм рекомендуется при использовании связанного обжимного инструмента. Обожмите задние изоляционные «крылья» вторым (паз 1,6 м на связанном инструменте).

При правильном обжатии каждый штифт должен крепко держаться на кабеле без разрывов и разрывов.

Наконец, убедитесь, что «зубец» между передними крыльями не прижат (что предотвратит удерживание штифта на месте на следующем шаге).

Установите штифты в черный наконечник:

Установите провода в черный наконечник в указанном порядке. Поскольку провода очень короткие, вставьте их все в соответствующие гнезда, прежде чем полностью устанавливать какой-либо из них.

«Крылья» каждого штифта должны быть обращены к центру вилки.

После того, как все штифты вошли в свои пазы, аккуратно сдвиньте каждый штифт вперед с помощью пинцета с тупым концом или маленьких острогубцев. Вы можете услышать или не услышать небольшой щелчок для каждого штифта, но штифты не должны выдвигаться после полной установки.

Если штифт не встает на место со щелчком, вероятно, штырь между передними «крыльями» согнут. Это можно исправить с помощью зубочистки или другого остроконечного предмета.

Вставьте металлический корпус на место:

Отогните скрученный экран назад так, чтобы он проходил вдоль кабеля в оплетке. Сдвиньте металлический корпус вперед и поверх черного наконечника. Он должен щелкнуть при полной установке.

Проложите экран между зажимом металлического корпуса и кабелем в оплетке. Пока не закрывайте зажим.

Подготовьте наконечник для проводов большего размера (15/64 дюйма):

К сожалению, крылья зажима на металлическом корпусе сами по себе не прочны и недостаточны для выполнения своей основной задачи: плотно удерживать кабель и предотвращать вытащил.

Nintendo решает эту проблему с помощью вторичного наконечника провода — мы сделаем то же самое. Этот дополнительный металлический зажим обеспечивает прочное крепление корпуса к кабелю и предотвращает его повреждение или разрыв, если кабель дергают, спотыкаются и т. д. Без него тянущие нагрузки передавались бы на крошечные штифты, которые мы только что обжали!

Подденьте больший из двух наконечников (15/64 дюйма). Это может быть немного сложно, и проще всего использовать пару маленьких острогубцев.

Компенсатор натяжения:

Перед тем, как что-либо зажать, проденьте дополнительный кабель в корпус. Вы не сможете протолкнуть его очень далеко, но это гарантирует, что провода внутри не будут туго натянуты и напряжение не будет передаваться на штифты.

Во-вторых, зажмите крылья корпуса, убедившись, что экран находится внутри зажима (между зажимом и кабелем). Убедитесь, что он не натянут и имеет дополнительную длину внутри для уменьшения натяжения. В этом месте экран электрически соединяется с металлическим корпусом.

В-третьих, плотно зажмите наконечник на месте с помощью маленьких плоскогубцев и обрежьте излишки экрана.

Наконец, слегка наклоните зажимной узел внутрь. Если какие-либо детали выступают над верхней поверхностью металлического корпуса, пластиковый корпус заглушки может не встать на место.

Пластиковый корпус заглушки:

Последним шагом на этом этапе является установка пластикового корпуса. Вам понадобится что-то, что может оказывать равномерное давление на обе стороны вилки, чтобы вы могли надеть ее прямо на металлический корпус. На этих фотографиях использовалась часть ручки инструмента для зачистки проводов.

Корпус может «щелкнуть», а может и не «щелкнуть», когда он встанет на место. Если это не так, вы можете подтвердить установку, сравнив длину открытой металлической секции с заводским контроллером Nintendo.

Готово! Пора разобраться со стороной контроллера.

Термоусадка:

Прежде чем двигаться дальше, наденьте большую термоусадку (длиной около 1/2 дюйма или 13 мм) на сторону кабеля контроллера.

Подготовка проводов и экрана:

Подтяните конец паракорда вверх по кабелю, чтобы обнажить последние несколько дюймов.

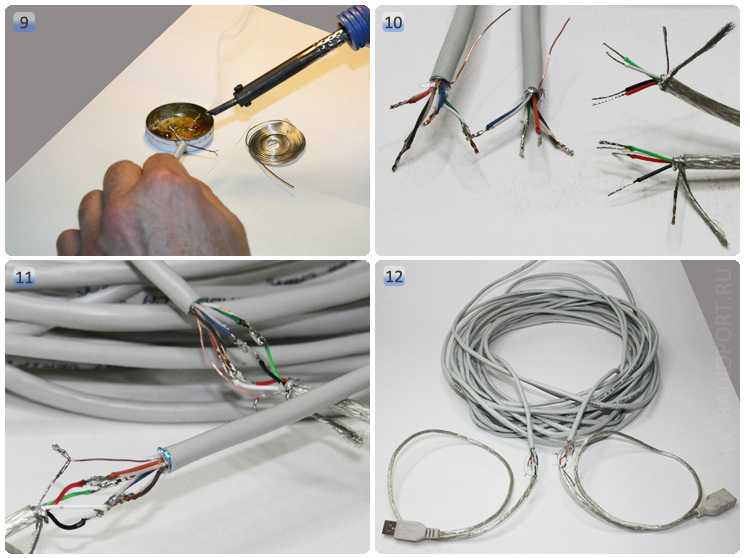

Как и раньше, снимите примерно 1,5 дюйма (~40 мм) внешней изоляции. Очистите все остатки или пыль от производства и вымойте руки после этого.

Разделите открытый экран на две группы. Обрежьте один из них у основания и скрутите другой вместе.

Подготовка проводов:

На этот раз не обрезайте провода коротко, зачистите концы на текущую длину.

Отрежьте кусок термоусадки небольшого диаметра, чтобы он соответствовал длине других проводов, наденьте его на открытый экран и закрепите на месте с помощью термоусадки. Эта термоусадка важна для предотвращения износа, расщепления и разрыва экрана (что произойдет быстро, если этот шаг не будет предпринят!)

Обжим контактов:

Обожмите контакты со стороны контроллера на пяти проводах и термоусадочной оболочке. Хотя штифты имеют другую форму, чем раньше, процесс остается тем же.

Разъем со стороны контроллера:

Вставьте провода в корпус разъема контроллера в указанном порядке.

Вилка имеет ряд выступов/отверстий на одной стороне, а каждый штифт имеет крошечную зазубрину на плоской стороне (напротив крыльев). Каждый штифт должен быть установлен таким образом, чтобы зубец и язычок находились на одной стороне. Для перечисленных деталей эта сторона находится напротив выступа вилки.

Каждый штифт должен быть вставлен достаточно глубоко, чтобы зазубрина была видна на вкладке окна. В противном случае штифт вставлен недостаточно глубоко и легко выскользнет (или перевернут).

Закругленная зубочистка или другой маленький инструмент с тупым концом очень удобен, чтобы помочь вставить каждый штифт до упора. Старайтесь нажимать только на штифт, а не на сам провод, чтобы не повредить их.

Помните, синий/коричневый провода эквивалентны кабелям Tensility/AliExpress соответственно.

Обрежьте лишний паракорд:

Теперь мы можем натянуть паракорд обратно на кабель, аккуратно обрезав лишнюю длину.

Не обрезайте сразу слишком много — цель состоит в том, чтобы обрезать паракорд заподлицо с концом изоляции кабеля.
