  1. Общая схема включения и принцип работы кнопки включения
  2. Подписи разъемов и цветовая маркировка
  3. Схемы включения основных производителей
  4. Asus
  5. MSI
  6. Lenovo
  7. AsRock
  8. Biostar
  9. Foxconn
  10. Fujitsu Siemens
  11. Общие подходы к подключению клавиши старта

Вопреки расхожей фразе из рекламы, утро у большинства людей начинается далеко не с Nescafe. Рабочий (да и выходной) день у многих начинается с нажатия клавиши включения компьютера, расположенной на его передней панели. За этим несложным действием скрываются не самые простые процессы внутри ПК.

Общая схема включения и принцип работы кнопки включения

Персональные компьютеры, выполненные по стандарту AT, сошли со сцены еще в 90-х годах. Их включение осуществлялось клавишей на блоке питания, выполнявшей роль рубильника. Она непосредственно замыкала и размыкала сетевую цепь питания БП компьютера. В настоящее время принят стандарт ATX. В соответствии с его требованиями, пуск ПК обеспечивается присутствием на материнской плате дежурного напряжения, которое появляется при включении компьютера в сеть 220 вольт. А команда на старт подается от слаботочной кнопки, которая в большинстве случаев установлена на передней панели корпуса ПК. В ответ на это действие, материнская плата формирует сигнал Power_ON, позволяющий блоку питания запуститься и выдать все необходимые для работы напряжения. Повторное нажатие активирует алгоритм штатного выключения компьютера с закрытием программ и последующим снятием питания с составляющих ПК. При длительном нажатии формируется сигнал сброса и рестарта.

Схема подключения кнопки питания к материнской плате в общем случае проста. Выключатель (с одной парой контактов на замыкание при нажатии) через шлейф из двух проводов подключается к соответствующим пинам на материнской плате.

Схема подключения кнопки питания.

Для этого на плате предусмотрена ответная часть разъема.

Подключение разъема Power SW к плате.

Подписи разъемов и цветовая маркировка

С фронтальной панели ПК идут несколько 2..3-хпроводных жгутов с разъемами. Отличить их можно по буквенной маркировке.

Буквенное обозначениеФункциональное назначение
Power SWКнопка включения питания
Reset SWКлавиша сброса
HDD LedСветодиод активности жесткого диска
Power LedИндикатор питания
SpeakerМиниатюрный динамик
Внешний вид разъемов от устройств фронтальной панели.

Также разъем кнопки запуска компьютера может маркироваться другими способами:

  • PWR;
  • Power BTN;
  • Power Switch;
  • PW.

Единого стандарта здесь нет, поэтому производители могут применять и другие обозначения. Также не существует требований и к цветовой маркировке проводов, поэтому один провод от выключателя старта чаще всего белый, а второй может быть синим, красным, зеленым, реже желтым. Большого значения цветовая маркировка не несет, так как в данном случае полярность подключения неважна.

Читайте также

Распиновка разъемов блока питания компьютера по цветам и напряжению



Схемы включения основных производителей

Подключить кнопку питания несложно, хотя коннектор довольно мелкий и неудобный. Следует лишь помнить, что, несмотря на то, что схема и принцип подключения клавиши запуска у всех производителей одинаковые, распиновка терминала для подсоединения устройств фронтальной панели у изготовителя к изготовителю различается, а сама гребенка может находиться в разных местах материнской платы.

Asus

Разработчики ASUS ответственно подошли к удобству подключения устройств фронтальной панели. В их компьютерах имеется специальный блок, к которому подключаются все разъемы от приборов, а потом этот переходник одним движением подключается к материнской плате. Это позволяет минимизировать трудоемкость подключения – теперь не надо согнувшись и подсвечивая фонариком надписи внутри компьютера устанавливать каждый мелкий разъем отдельно, рискуя ошибиться.

Блок для подключения разъемов.

Если даже такого переходника нет, можно визуально найти на плате «гребенку» для подключения различных устройств.

Около «гребенки» любого типа подписано функциональное назначение каждой пары штырьков. К 10-пиновому коннектору кнопку подключают к первой паре от ключа – им служит одиночный пин. Полярность подключения не имеет значения.

Подключение кнопки пуска к плате Asus с 10-пиновым разъемом.

20-штырьковая «гребенка» находится в нижнем углу платы, ключами служат отсутствующие пины, расположенные несимметрично. Кнопка подключается в соответствии с рисунком (также к паре вдоль «гребенки»).

Схема подключения клавиши старта к плате Asus с 20-пиновым терминалом.

MSI

На материнских платах MSI также имеется 10-пиновый разъем с обозначением f-panel. Подключение кнопки пуска аналогично Asus.

«Гребенка» f-панель на плате MSI.

Lenovo

У компьютеров Lenovo разъем Front Panel бывают с 14 и 10 пинами, ключом служит отсутствующий штырь. К 14-контактному разъему кнопка подключается к пинам 9 и 11, а к 10-контактному – 6 и 8.

Подключение элементов передней панели, включая клавишу запуска, к матплате Lenovo.

Также как и у Asus, у Lenovo предусмотрен общий блок для подключения всех элементов. Кнопку можно подключить и через него.

Блок для подключения элементов передней панели Lenovo.

AsRock

У этого производителя существует два варианта разъемов – 10 pin и 20 pin. У 20-контактного коннектора кнопка подключается к штырькам 6 и 8 (ключами служат отсутствующие пины). Если разъем из 10 контактов, то для клавиши включения питания могут быть предназначены пары штырей 5- 6 или 6-8. Точное назначение надо смотреть в документации на конкретную плату или по надписям около разъема.

Два варианта коннекторов f_panel от AsRock.

Biostar

У этого достаточно экзотического для России производителя может быть несколько вариантов разъема фронтальной панели:

  • 10 pin;
  • 16(24) pin.

В первом варианте кнопку подключают к контактам 6-8 (параллельно рядам «гребенки»). Во втором – к 14-16 пинам.

Варианты коннектора front panel от Biostar.

Foxconn

У этого производителя пины разъема располагаются в два ряда по 10 или 20 штук, но кнопка всегда подключается к контактам 6-8.

Распиновка «гребенки» Foxconn.

Fujitsu Siemens

Этот производитель устанавливает самый большой коннектор – из 30 контактов. Это необходимо для подключения дополнительных индицирующих светодиодов, а также кнопки режима сна. Для клавиши включения выделены контакты 25-26 (отсчет пинов ведется справа налево).

Подключение элементов передней панели к плате Fujitsu Siemens.

Общие подходы к подключению клавиши старта

Если пользователю попалась материнская плата от производителя, не вошедшего в число приведенных выше, можно найти техническую документацию в интернете, а по ней разобраться, как подсоединить кнопку старта в конкретном случае. Если производитель неизвестен, либо документацию найти невозможно, либо нет доступа в интернет надо поискать на матплате надпись f_панель (front panel и т. п.) и разъем рядом с ней. Там же должна быть маркировка подключаемых цепей.

Если надписи нет, то надо найти «гребенку» в два ряда. Если рядом нет маркировки подключаемых потребителей, остается единственный вариант – включить компьютер в сеть и попробовать замыкать отверткой или пинцетом все пары находящихся рядом пинов. В одном из случаев компьютер должен запуститься. Это будет искомая пара штырьков. Риск что-то повредить при замыкании отсутствует, так как питание до запуска на большинство элементов матплаты не подано.

Также будет полезно: Какие контакты нужно замкнуть для запуска компьютерного блока питания

Для наглядности рекомендуем серию тематических видеороликов.

Описанные действия могут пригодиться при сборке нового или модернизации старого компьютера. Ничего сложного в подключении кнопки нет, требуется лишь внимательность и аккуратность.

Звонковая кнопка — продвинутый способ управления светом на sargas.spb.ru

Современные квартиры предполагают наличие качественного освещения, которым, естественно нужно управлять. Самым востребованным способом управления является управления с 2х и более мест

Встречаются разные названия этого устройства, вернее электрики по-разному его называют:

Для того, чтобы управлять группой светильников из нескольких мест, а именно включать или выключать, без диммирования, имеет смысл использовать такой звонковый выключатель в паре с импульсным реле, таким как реле Quid.

Импульсное реле QUID 03992

Импульсное реле QUID 03991

Эти реле отличаются друг от друга тем, что у реле 03992 есть дополнительный вход R (Reset, сброс) для  подключения звонковой кнопки мастер выключателя. Ко входу P (Pulsante, импульс) подключается звонковой выключатель, который подает на этот вход нейтраль. К клемме 1 подключается непосредственно сам светильник.

Как работает простая и надежная итальянская система QUID от Vimar читайте в разделе

система QUID

Как видно из схемы — реле размещается в соединительной коробке из которой к кнопкам, соединенным паралельно,  идут по 2 провода к каждой точке.

Такая схема гораздо проще, требует меньше проводов, чем обычная схема на переключателях!



Чем еще хороша такая звонковая кнопка — так это диммированием!



Регулировка яркости  светодиодных светильников может производиться с помощью специальных диммеров и  … звонковой кнопки!

Диммирование LED светильников звонковой кнопкой

Многие светильники или даже светодиодные лампы имеют функцию уменьшения и увеличения яркости света с помощью диммеров, работающих по отсечке фазы.

Изменять яркость можно с помощью привычных диммеров, которые устанавливаются на месте выключателей, но можно использовать скрытые диммеры, типа VADSBO LD220, которые устанавливаются либо в подрозетнике, либо в соединительной коробке и управляются звонковой кнопкой.

Как видно из схемы, диммер подключается к питанию 220В, (L, N) от диммера идет питающий провод к светильнику. К входу диммера S  подключены звонковые кнопки, через которые пропускается L (фаза).

При коротком нажатии на кнопку, диммер отключает, при повторном коротком —  подает питание на светильник, а при длительном нажатии — увеличивает яркость, при повторном длинном нажатии — уменьшает.

Устройства, которые непосредственно осуществляют диммирование могут быть различными, но принцип остается практически неизменным.

Диммирование светодиодных лент

LED ленты также можно задиммировать и для этого есть несколько способов

Светодиодные ленты подключаются к блокам питания. Блоки питания могут быть без возможности регулировки яркости и с возможностью.

Если у блока питания есть функция Push Dim, то им можно управлять с помощью звонковых кнопок.

На схеме видно, что фаза, пропущенная через параллельно подключенные кнопки звонкового типа, поступает на соответствующий вход блока питания. Управление происходит по классике — с помощью коротких и длинных нажатий.



На схеме видно, что блоки питания запитыват диммер, от которого питается светодиодная лента.

Звонковая кнопка замыкает контакты Push (нажми) у диммера  и таких кнопок может быть сколько угодно. Отличием от ранее описанных способов является то, что через кнопку не проходит ни нейтраль, ни фаза.

Бывает так, что вся проводка проложена, а вместо светильника было решено установить светодиодную ленту, причем важно иметь возможность изменять яркость у неё. Такая задача может быть решена использованием Смарт диммера Arlight.

На схеме изображен диммер SMART DIM105, который запитан от блока питания. К диммеру подключается Led лента, с учетом мощности.

С другой стороны, светорегулятор подключен к сети 230В. Управление происходит с помощью выключателей звонкового типа с нормально открытыми контактами.

Управление происходит с помощью коротких и длинных нажатий.

Посмотрите наше видео про диммирование светодиодной ленты



Способов диммирования  и возможностей для диммирования по-настоящему много, каждый способ применяется в своём случае, однако, применение звонковой кнопки  и обслуживаемых соединительных коробок  позволяет стандартизировать проводку в случае необходимости управления светильниками из нескольких мест.

Нельзя не отметить, что зачастую комплект из скрытого диммера и звонковой кнопки стоит немного дешевле, чем одно устройство.

Есть еще одно неочевидное преимущества такого способа прокладки проводов и заключается оно в том, что вы получаете возможность использовать систему Casambi вместе с Bluetooth диммерами Vadsbo и другими Casambi устройствами, а это дает вам максимальные возможности в управлении освещением и приводами штор.

Подробнее о системе Casambi читайте в разделе

Как выбрать и купить систему управления светом

Для того, чтобы определиться с выбором системы управления освещением приглашаем вас посетить наш шоу-рум, в котором представлены все возможные варианты.

Мы поможем вам определиться с выбором подходящего для вас варианта, а также:

  • Поможем с расстановкой выключателей
  • Сделаем расчет освещенности
  • Нарисуем проект
  • Произведем качественный электромонтаж
  • Обучим настройке и созданию сценариев на нашем оборудовании

Остались вопросы?

Схема подключения диммера Vadsbo со звонковой кнопкой



Кнопки без фиксации серии MB

03.06.2022

Для дистанционного управления электрическими агрегатами и машинами часто используются  различные кнопки управления и кнопочные посты. Наиболее часто при помощи данных средств осуществляется управление оборудованием, использующим электродвигатели в качестве приводов.

Кнопка –  это электрический командный аппарат, состоящий из кнопочного (контактного) и приводного элементов, и предназначенный (в основном) для ручного дистанционного управления электромагнитными аппаратами.

Все кнопочные элементы управления можно разделить на две большие группы  —  кнопки, имеющие фиксацию, и кнопки, не имеющие фиксацию. Последние также называют еще кнопками «мгновенного действия». Принцип действия кнопок с фиксацией достаточно прост. При нажатии на кнопку изменяется состояние контактов – цепь либо замыкается, либо размыкается. При этом кнопка фиксируется в положении «нажатия», сохраняя состояние контактов. В простейшем случае, нажали кнопку  —  зажегся свет. И свет будет продолжать «гореть» до тех пор, пока не произойдет вторичное нажатие на кнопку.

Для кнопок, не имеющих фиксации, процесс будет несколько отличаться. При нажатии на кнопку изменяется состояние контактов, и сохраняться оно будет до тех пор, пока нажата кнопка. На первый взгляд, это не очень удобно  —  держать кнопку нажатой до тех пор, пока существует необходимость подачи питания (или разрыва питания) на электроагрегат. Однако существует ряд областей применения, когда такой алгоритм действий, действительно, необходим. Например, управление открытием/закрытием ворот, управление рольставнями и т.п. При этом появляется возможность не только открывать/закрывать ворота и жалюзи, но и производить их открытие частично. Электромотор привода будет управлять открытием/закрытием ворот до тех пор, пока нажат кнопка.

Но следует иметь в виду, что применение кнопок с фиксацией имеет ряд ограничений. Например, для управления электроагрегатами, имеющими большой ток потребления. В таких ситуациях применение кнопок с фиксацией становится не совсем целесообразным ввиду выгорания их контактов под действием больших токов. Помимо этого существует также вероятность наводки помех на чувствительные части схемы. Например, кнопка управления расположена на передней панели корпуса, а силовой провод к ней проходит вдоль чувствительных участков схемы.

Выход из таких ситуаций можно найти, применив кнопку без фиксации на небольшой ток совместно с импульсным реле. Ресурс кнопки при этом повышается, так как ток в цепи управления гораздо меньше, чем в цепи питания агрегата. А коммутация питания непосредственно на электроаппарат осуществляется с помощью импульсного реле. Работает такая схема подобно использованию кнопки с фиксацией. Кратковременное нажатие на кнопку  —  на агрегат поступает питание. Причем после отпускания кнопки агрегат продолжает работать. Для выключения его необходимо еще раз кратковременно нажать на кнопку.

Типовая схема использования кнопки без фиксации и импульсного реле

Кнопки без фиксации серии MB производства компании EMAS выпускаются в стандартизированном корпусе, предназначенном для монтажа на панель в отверстие диаметром 22мм. Кнопки могут иметь следующие контактные группы  —  1НО, 2НО, 1НО/1НЗ, 1НЗ, 2НЗ, что позволяет найти им применение для решения, практически,  любых задач.

Габаритные размеры кнопки

Основные технические параметры

  • Рабочее напряжение 240VAC;
  • Рабочий ток 4А;
  • Диапазон рабочих температур -5…+40°С;
  • Степень защиты IP50;
  • Электрический ресурс не менее 100 000 операций;
  • Механический ресурс не менее 500 000 операций;
  • Рабочая частот операций 1200/3000 операций в час.

Цвет кнопок и алгоритм работы

Наименование Цвет кнопки Кол-во полюсов Алгоритм работы
MB100DB Белая 1 OFF-(ON)
MB100DH Черная 1 OFF-(ON)
MB100DK Красная 1 OFF-(ON)
MB100DM
Синяя		 1 OFF-(ON)
MB100DS Желтая 1 OFF-(ON)
MB100DY Зеленая 1 OFF-(ON)
MB101DB Белая 2 2xOFF-(ON)
MB101DH Черная 2 2xOFF-(ON)
MB101DK Красная 2 2xOFF-(ON)
MB101DM Синяя 2 2xOFF-(ON)
MB101DS Желтая 2 2xOFF-(ON)
MB101DY Зеленая
2		 2xOFF-(ON)
MB102DB Белая 2 ON(OFF)-OFF(ON)
MB102DH Черная 2 ON(OFF)-OFF(ON)
MB102DK Красная 2 ON(OFF)-OFF(ON)
MB102DM Синяя 2 ON(OFF)-OFF(ON)
MB102DS Желтая 2 ON(OFF)-OFF(ON)
MB102DY Зеленая 2 ON(OFF)-OFF(ON)
MB200DB Белая 1 ON-(OFF)
MB200DH Черная 1 ON-(OFF)
MB200DK Красная 1 ON-(OFF)
MB200DM Синяя 1 ON-(OFF)
MB200DS Желтая 1 ON-(OFF)
MB200DY Зеленая 1 ON-(OFF)
MB202DB Белая 2 2xON-(OFF)
MB202DH Черная 2 2xON-(OFF)
MB202DK Красная 2 2xON-(OFF)
MB202DM Синяя 2
2xON-(OFF)
MB202DS Желтая 2 2xON-(OFF)
MB202DY Зеленая 2 2xON-(OFF)

Как самостоятельно подключить кнопку Старт Стоп

Содержание

  1. Преимущества и недостатки
  2. Способы установки
  3. Рекомендации по монтажу

Темой нашего разговора станет установка кнопки Старт Стоп. В последнее время об этом говорят все чаще, потому я решил внести некоторую ясность относительно возможности и целесообразности такого шага.

В действительности каждый стремится к повышению собственного комфорта и облегчению жизни. Примеров можно привести множество. На автомобили устанавливается круиз-контроль , чтобы не держать постоянно педаль газа. Также мы подключаем камеры заднего вида , дабы не приходилось перекидываться через сиденье и крутить туда-сюда шеей. А навигаторы в полной мере заменили старые бумажные карты.

Что же касается установки простой кнопки вместо замка зажигания, то это довольно удобно, да еще и модно. Подобный автозапуск предусмотрен на множество современных машин. А вот владельцы старых авто могут лишь монтировать кнопку своими руками.

Схема не самая сложная, что вызвало настоящую волну популярности переделки системы зажигания. Стоит это делать или нет, каждый решает сам для себя.

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага.

Начнем с преимуществ, к которым относятся такие моменты:

  • Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
  • Схема запуска с кнопки предельно простая;
  • Установка возможна на множество автомобилей;
  • Повышается уровень комфорта;
  • Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
  • Цена кнопки низкая;
  • Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
  • Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

  • на 140 Мерседес;
  • Ниву;
  • Ладу Гранту;
  • Хендай Солярис;
  • на Приору;
  • автомобили Хонда;
  • Митсубиси АСХ;
  • Митсубиси Лансер;
  • Ауди 100 С4;
  • Тойота Ярис;
  • Киа Рио;
  • и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

  • Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
  • Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема. Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
  • Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
  • Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
  • Схема, где зажигание активируется после того, как была нажата клавиша;
  • Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Рекомендации по монтажу

Перед началом работ следует заняться подготовительными мероприятиями. Тут многое зависит от того, с какой машиной вы имеете дело. Некоторые извлекают сам замок автомобильного зажигания, устанавливая простую клавишу на его место. В других ситуациях делают отверстие под размер, открывая доступ к проводке и позволяя подключиться к электросхеме.

Для работы вам потребуется набор инструментов и некоторых материалов, состоящий из:

  • отверток;
  • кусачек;
  • изоленты;
  • готовой кнопки;
  • трех четырехконтактных реле;
  • одного пятиконтактного реле;
  • одного реле от ПТФ;
  • комплекта изолированной проводки с клеммами;
  • свободного времени;
  • инструкции по установке.

Если вы покупаете готовый комплект, то поступаете совершенно правильно. В комплектации идет все необходимое, плюс подробное руководство по установке и сама схема монтажа. Именно от этой инструкции и нужно отталкиваться, а не искать какие-то универсальные руководства.

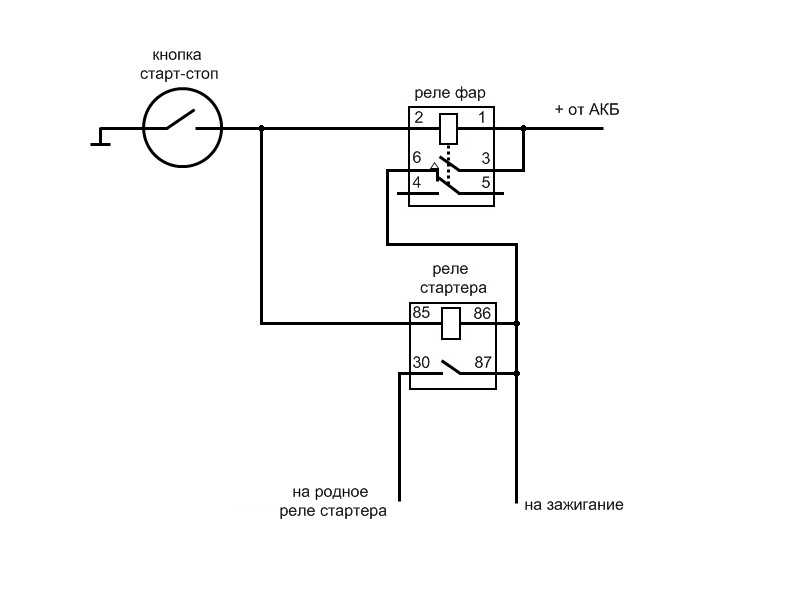

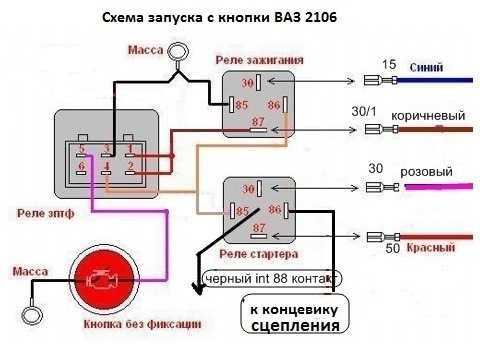

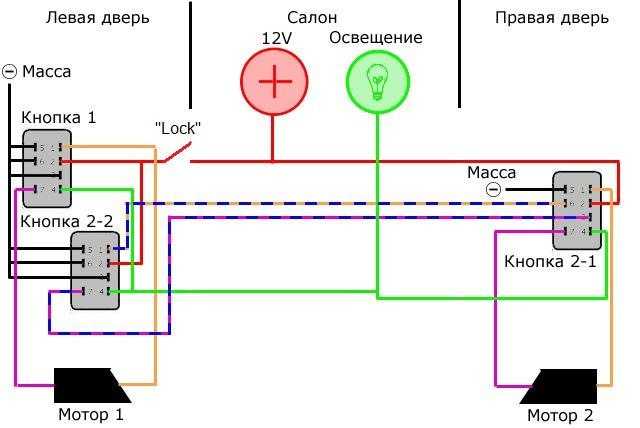

Для тех, кто разбирается в электрооборудовании автомобилей, наглядным примером будет приведенная ниже схема. Это простейший алгоритм, позволяющий устанавливать клавиши для пуска силовой установки простым нажатием кнопки.

Если же эта картинка вам ровным счетом ни о чем не говорит, то браться за такое дело категорически запрещается.

Суть сводится к тому, что сделать в своем автомобиле три точки подключения. Первая будет располагаться на колодке зажигания вашего авто, вторую размещают на концевом переключателе тормозной педали, а третью ставят на управляющем проводе.

Устанавливать подобное решение или нет, каждый решает сам для себя. Внимательно подумайте над целесообразностью изменения принципа включения двигателя на вашей машине. Практика показывает, что кнопка подходит далеко не всем. Потому многие меняют обратно Старт-Стоп на привычный ключ, проворачиваемый в замке зажигания.

как устроена, принцип работы/устройство УШМ, в разборе, схема подключения, клавиша неработает, заедает и прочие неисправности, причины

Кнопки включения и фиксации на корпусе болгарки Bosch GWS 1000. Фото 220Вольт

Угловая шлифовальная машина (болгарка) относится к категории переносных электроинструментов. Обеспечить мобильность и удобство в работе способна автономная система пуска. Она выполняется в виде кнопки, расположенной на корпусе болгарки. Кроме этого, рабочий инструмент болгарок быстро изнашивается и следует тратить минимальное количество времени на его замену. Такими функциями обладает кнопка фиксации, которая не дает рабочему шпинделю вращаться при замене инструмента. Перечисленные два вида кнопок устанавливаются в местах болгарки, обеспечивающих их максимальное удобное использование.

Схема УШМ, устройство в разборе, принцип работы

Схема работы УШМ обеспечивает преобразование электрической энергии в механическое вращение, используемое в работе специального инструмента. Главными составляющими конструкции болгарки являются электропривод в виде коллекторного двигателя и редуктор, обеспечивающий нужные обороты различным насадкам рабочего вала.

Схема работы болгарки. Источник здесь

Кнопка пуска играет в схеме УШМ важную роль — ее нажатием приступают к выполнению действий, производимых с помощью болгарки. Часто это пусковое устройство сблокировано с электронной схемой плавного пуска, которая делает работу с болгаркой комфортной, без наличия рывков и дерганий. Реже, но в пусковой блок иногда монтируется дополнительная электронная схема регулирования оборотов.

Вспомогательная роль кнопки фиксации делает остановки в работе практически незаметными и не сбивает с выбранного ритма. Замена инструмента производится одним человеком без каких-то дополнительных усилий.

Как устроены клавиши фиксатора и выключателя, что это за элементы

Если рассматривать в качестве примера бытовую болгарку, пусковой блок ее имеет самую простую конструкцию. Здесь могут отсутствовать микросхемы с регулировкой числа оборотов и плавного пуска (однако в схему в обязательном порядке включен конденсатор для снижения искр в щеточно-коллекторном узле). Конструкция представляет собой контактное устройство с рычажным приводом, передающим на него усилие нажатия кнопки. На профессиональных вариантах болгарок пусковой блок — это достаточно сложная конструкция, при выходе из строя которой трудно разобраться в причинах без привлечения специалистов.

Стопорная кнопка на корпусе болгарки Интерскол. Фото ВсеИнструменты.ру

Кнопка фиксации не отличается большим разнообразием в конструктивном исполнении. Вне зависимости от категории болгарок типовая конструкция состоит из подпружиненного стержня на одном конце, которого крепится кнопка, другой является рабочим элементом, заходящим в паз фиксируемой от проворачивания шестерни.

Популярные неисправности

Оба вида кнопок достаточно часто выходят из строя во время эксплуатации болгарок. Основными причинами могут быть следующие.

Не работает

Кнопка фиксации. Обычно причиной служит поломка стержня. Она возможна из-за неправильной эксплуатации при замене инструмента: достаточно нажать на кнопку во время продолжающегося вращения шпинделя и стержень будет срезан динамическим усилием продолжающей работу шестерней редуктора. Сломать стержень могут нагрузки при устранении заклинивания рабочего инструмента. Усилия проворачивания могут превысить прочностные характеристики фиксирующего стержня.

Заедает

Болгарка Интерскол 125/700. Фото 220Вольт

Кнопка фиксации. Во время работы происходит изнашивание поверхностей стержня и корпуса редуктора. Особенно при попадании внутрь редуктора абразивного вещества, когда выходит из строя сальниковое кольцо. В пределах увеличенного зазора происходит отклонение от прямолинейного направления и во время нажатия, процесс включения может осуществляться лишь после нескольких попыток.

Выключается самостоятельно

Кнопка фиксации. Во время проведения диагностики может потеряться пружинка, поджимающая стержень в рабочем положении фиксации вала от проворачивания. При таком варианте возможен самопроизвольный выход стержня из паза шестерни.

Прочее

Кнопка фиксации. Износ посадочных поверхностей кнопки и стержня создают возможность неплотного их прилегания и потери ее во время проведения работ. Она просто не будет держаться на корпусе болгарки.

При достаточно сильных нагрузках при динамическом ударе при включении кнопки во время вращения шпинделя можно повредить посадочное отверстие алюминиевого корпуса. Последствия такой поломки могут носить самый разнообразный характер — от заедания до неработающего устройства фиксации.

Не включается

Выключатель. Наиболее вероятной причиной является нарушение контактов. Во время неправильной эксплуатации появляются токи высокой величины из-за образования на контактах окисной пленки и наслоений из пыли, которые способствуют расплавлению элементов контактной группы.

В некоторых болгарках конструкция передающего усилие рычага не выдерживает многократные действия, что приводит к его поломке и невозможности передать нажатие кнопки в соединение контактов.

Выключается сама

Выключатель. Во время работы с болгаркой возникает вибрация, которая действуя на изношенное соединение кнопки выключателя с фиксирующим пазом на корпусе болгарки, еще больше ослабляет его, и кнопка самопроизвольно может отключиться.

Прочее

Пусковые блоки сложных конструкций профессиональных УШМ с входящими в него схемами плавного пуска и регулятора числа оборотов могут выйти из строя по причине поломки данных специальных электронных узлов. Обычно запуск в работу заблокирован с работой этих электронных схем и запуска болгарки в работу не будет происходить.

Более подробно о диагностировании поломок кнопок болгарок описано в статьях по ссылкам «Кнопка стопора болгарки», «Ремонт выключателя» и «Как подключить кнопку болгарки для замены».

Ремонт, замена своими руками или у профессионалов

Кнопки на корпусе болгарки Metabo W 750-125. Фото 220Вольт

Если диагностика поломки болгарки показала, что вышла из строя кнопка пуска или анализ дефектов показал поломку одной или нескольких деталей кнопки фиксатора, не спешите нести ее на ремонт в специализированную мастерскую. Такие дефекты можно в подавляющем большинстве случаев исправить самостоятельно. Ремонт в мастерских обойдется достаточно дорого, несмотря на его простоту.

Для этого достаточно иметь минимальный набор инструмента в виде наборов отверток с различными формами, ключей, пассатижей и мультиметра (при его отсутствии можно обойтись простым индикатором наличия питания в сети). В специализированных магазинах можно недорого купить кнопку для замены сгоревшей пускового устройства или ремонтный комплект для кнопки фиксатора. Ремонтные работы не представляют никакой трудности при проведении своими руками.

Однако, если столкнулись с выходом из строя электронных схем плавного пуска или регулятора числа оборотов не стоит при отсутствии навыков работы с микросхемами браться за такой ремонт. Лучше отдать болгарку квалифицированным специалистам, которые выполнят ремонт качественно и с гарантией.

Где купить кнопки на маленькие и прочие типы УШМ, Макита, Интерскол и другие бренды

Компании, предлагающие кнопки на болгарки различных типов и брендов, представлены здесь. Кроме этого, предприятия, реализующие УШМ, нередко предлагают и комплектующие к электроинструментам.

Управление освещением кнопочными постами

     При больших мощностях осветительных установок для включения светильников используют магнитные пускатели (контакторы). Если предполагается управлять освещением из нескольких мест, то удобным техническим решением является использование кнопочных постов управления (ПУ), содержащих две кнопки без фиксации – одну для включения осветительной группы, другую для ее выключения.



Простейшая схема управления магнитным пускателем при помощи кнопочного поста показана на Рис.1. Для включения освещения используется кнопка SB1 с нормально разомкнутым контактом (при неработающей электроустановке и отсутствии напряжения контакт разомкнут). А для выключения освещения используют нормально замкнутый контакт кнопки SB2.

Схема управления магнитным пускателем

Рис.1 Схема управления магнитным пускателем

     В этой схеме при замыкании нормально разомкнутого контакта кнопки SB1напряжение подается на управляющую катушку пускателя и он срабатывает. После чего кнопка возвращается в исходное состояние. Но, магнитный пускатель останется включенным, так как его катушка будет находиться под напряжением через вспомогательный контакт самоблокировки КМ1.1, который подключен параллельно контакту кнопки SB1. Для выключения светильников необходимо кратковременно нажать на кнопку  SB2, (разомкнуть ее контакт). Автоматический выключатель QF1 защищает групповую линию со светильниками, которая подключается к сети через главные контакты КМ1. Выключатель QF2 защищает цепь катушки пускателя. Сигнальная лампа HL подсвечивает кнопку SB1, когда пускатель включен. Используют кнопочные посты с подсветкой кнопок в тех случаях, когда светильники находятся на значительном удалении и не видны с того места, где установлен пост управления.

     Для управления группой светильников из разных мест используют несколько кнопочных постов, у которых кнопки SB1 подключены параллельно, а кнопки SB2 – последовательно. В этом случае при нажатии на любую кнопку SB1 магнитный пускатель сработает и включит осветительную группу. А при нажатии на любую кнопку SB2 ток в цепи управляющей катушки пускателя прервется и магнитный пускатель перейдет в исходной положение.

 Управление освещением из трех мест кнопочными постами

Рис.2 Управление освещением из трех мест кнопочными постами

     Одна из таких схем, обеспечивающих управление освещением из трех мест, показана на Рис.2. Здесь использовано три поста управления (ПУ), которые устанавливают в требуемых местах. Количество постов управления может быть практически любым. Необходимо отметить, что для подключения кнопок преимущественно используют контрольные кабели. Недопустимо использовать кабели, в которых жилы с синей (или голубой) изоляцией и изоляцией с желто-зелеными полосами будут использоваться как фазные проводники. Если предполагается использование подсветки кнопок, то в контрольном кабеле нулевой проводник помечают синей изолентой (при отсутствии проводника с синей изоляцией). Для кнопочных постов в металлическом корпусе, имеющих клемму для подключения проводника PE в контрольном кабеле должен быть предусмотрен отдельный проводник.

     В системах аварийного освещения контрольные кабели, используемые для подключения постов управления должны иметь исполнение по пожарной безопасности по ГОСТ 31565-2012 , аналогичное исполнению кабелей, используемых для подключения светильников.

     На Рис.3 показан план помещения с установленными постами управления. Схема управления содержит шкаф управления освещением ШУО и три поста управления, расположенные вблизи входных дверей.

Расстановка постов управления в помещении

Рис. 3 Расстановка постов управления в помещении

     Удобнее схему подключения светильников и схему управления освещением показывать на разных листах. Особенно если в помещении несколько групп светильников рабочего и аварийного освещения. Это позволяет «разгрузить» чертежи от большого количества кабелей. Схема управления, показанная на Рис.3 выполнена как иллюстрация в упрощенном варианте, на ней не отображены номера групп, типы и сечения контрольного кабеля, но в рабочей документации эти обозначения на схемах всегда следует показывать. На схеме управления сами светильники можно не отображать.

     В случае если расположение постов управления в помещении позволяет проложить кабели управления по одной трассе, то схема подключения может быть существенно упрощена, как показано на Рис.4.

Управление освещением из трех мест кнопочными постами(схема 2)

Рис. 4 Управление освещением из трех мест кнопочными постами (схема 2)

     В этой схеме все посты управления можно подключить одним контрольным кабелем. При отсутствии подсветки кнопок и требования к заземлению корпусов кнопочных постов достаточно кабеля с тремя жилами.

     Если в осветительной установке присутствуют однофазные группы светильников, то используют однофазные магнитные пускатели (контакторы).



К ОГЛАВЛЕНИЮ (Все статьи сайта)

31.12.2015

99-355: Кнопки и переключатели для чтения

Переключатели и кнопки легко подключить, если вы понимаете несколько основ:

  1. Для надежных показаний некоторые электрические входы всегда должны быть подключены к входному контакту
  2. Кнопки и переключатели могут иметь неочевидную внутреннюю проводку!
  3. На Arduino Uno 5 вольт означает HIGH , а 0 вольт (земля) означает LOW

Простая ошибка

Многие новички часто строят схему, подобную приведенной ниже. Имеет смысл. Когда кнопка нажата, входной штырек видит 5 В, а когда он не нажат, он увидит 0 В, поэтому он будет заземлен (потому что к нему ничего не подключено). Верно?

Нет. Как сказано выше в пункте № 1, для хороших показаний вы должны постоянно подключать некоторый электрический вход к входному контакту . Когда кнопка на схеме выше не нажата, контакт 2 соединен ни с чем, кроме кусочка провода. Он будет , а не надежно считывать 0 вольт из-за того, как цифровые входы считываются на Arduino.

Решение? Добавьте «подтягивающий резистор», чтобы сделать так, чтобы, когда кнопка не нажата, входной контакт все еще был подключен к земле, как показано здесь:

Почему он называется «раскрывающийся»? Потому что, когда вход был бы в неоднозначном состоянии (поскольку он не был подключен к чему-либо с известным напряжением), резистор «притягивает» его к земле. Как правило, это высокоомные (высокоомные) резисторы; 10 кОм — стандартный выбор.

Типы коммутаторов

У нас есть множество коммутаторов, доступных в лаборатории физических вычислений, и в мире их действительно огромное количество. (Например, на момент написания этой статьи компания Mouser продает 24 602 типа тумблеров, а Digi-Key продает 25 378 типов кнопок.)

Здесь мы рассмотрим переключатели, включенные в ваш учебный комплект, а также некоторые другие распространенные типы.

кнопка мгновенного действия («тактильные» кнопки)

Эта маленькая кнопка на четырех ножках издает приятный щелчок при нажатии. Это , а не , имеет внутреннюю проводку, которую вы можете ожидать. Вот кнопка рядом со схемой, поясняющей проводку:

Обратите внимание, что верхняя правая и верхняя левая ножки всегда соединены друг с другом, а нижняя левая и нижняя правая ножки также соединены друг с другом.0006 всегда связаны друг с другом. Действие кнопки заключается в соединении верхней части переключателя с нижней частью переключателя.

Расстояние между кнопками специально предназначено для размещения по центру, разделяющему впадину на стандартной макетной плате, например:

При использовании на макетной плате помните о необычной внутренней проводке переключателя — верхний ряд переключателя будет действовать так, как будто электрический ряд проходит через долину макетной платы (поскольку внутренняя часть переключателя перекроет этот зазор), а также с нижней частью.

однополюсный двухпозиционный переключатель

Этот тип простого переключателя называется «однополюсным двухпозиционным переключателем», поскольку он работает только с одним «полюсом» (в данном случае центральным контактом), и этот однополюсный имеет два возможных соединения («броски»), которые он может сделать. Это «фиксируемый» переключатель, в отличие от «мгновенного», что означает, что он останется в последнем положении, в которое он был нажат (у него нет внутренней пружины, в отличие от мгновенного переключателя).

Центральный контакт всегда будет подключаться либо к левому контакту, либо к правому контакту. Левый и правый контакты никогда не соединятся друг с другом, если только внутри переключателя нет механической неисправности. (Что возможно!)

микроконцевой выключатель или микрорычажный переключатель

Эти небольшие выключатели можно использовать в качестве «конечных» выключателей, то есть они обнаруживают, когда что-то, движущееся по прямой, вступает в физический контакт с чем-то другим в фиксированном положении. Это положение можно определить как «предел перемещения» физической детали, и в системах движения с электронным управлением обычной операцией является перемещение чего-либо вдоль оси до тех пор, пока оно не коснется концевого выключателя на конце.

Переключатели называются «рычажными переключателями» из-за того, как они сконструированы: этот рычаг, выступающий из переключателя, представляет собой небольшой рычаг, а переключатели бывают различной формы и размера с рычагами различной длины для удовлетворения различных конструктивных потребностей.

Если очень внимательно присмотреться, то можно увидеть маркировку переключателя выпуклыми буквами на пластиковом корпусе; ножки промаркированы слева направо, C , NO и NC , что означает «общий», «нормально открытый» и «нормально закрытый» соответственно. («Нормальный» означает, что нажата кнопка/рычаг , а не .)

Минирычажный переключатель

Этот переключатель является чуть более крупным родственником микрорычажного переключателя. Он более прочный механически и предназначен для установки в стандартные держатели с выступами в различных типах оборудования. У него есть ролик на конце его рычага, что означает, что его можно использовать, например, в качестве кулачкового толкателя или в каком-либо другом приложении, где движение предмета, контактирующего с переключателем, не обязательно всегда будет перпендикулярно ему.

Обратите внимание, что в случае с этим выключателем на пластиковом корпусе было достаточно места, чтобы производитель смог нарисовать небольшую, но четкую схему выключателя.

Типы кнопочных переключателей и принципиальная схема

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Промышленные кнопки

Кнопки , показанные на рис. 1, являются наиболее распространенным типом устройств управления, используемых на промышленных предприятиях. Почти все промышленные машины имеют кнопки, даже если работа оборудования должна работать автоматически. Типичные нажимные кнопки являются мгновенными, что означает, что они оснащены пружиной, которая постоянно удерживает контакты кнопки открытыми или закрытыми. Некоторые нажимные кнопки разработаны с переключателем, после того как они будут установлены в положение, потребуется, чтобы кто-то потянул или нажал на них, чтобы изменить состояние контакта.

Рис.1: Кнопка

Принцип работы кнопочного переключателя

Кнопки представляют собой простые однополюсные переключатели. Они содержат набор контактных пластин, которые замыкаются или ломаются, когда их кто-то активирует. Все кнопки сделаны одинаково, что придает им особые характеристики или функции, так это табличка с легендой, а иногда и оператор или головка кнопки. Табличка с легендой, окружающая кнопку, позволяет пользователю узнать назначение устройства управления, будь то включение или выключение чего-либо или перемещение чего-либо вверх или вниз, все зависит от того, что этикетка сообщает пользователю кнопки. делать. В некоторых случаях форма кнопки указывает на ее функцию. Например, кнопка в форме гриба красного цвета информирует пользователя о том, что кнопка предназначена для аварийной остановки, как показано на рисунке 2, в отличие от кнопки, которая просто красного цвета для обозначения стоп и/или зеленый для обозначения старта.

Рис. 2: Кнопка аварийного останова

Кнопки работают одинаково, но они оснащены разными операторами. Оператор — это часть устройства, которую толкает, тянет или вращает кто-то, управляющий цепью. Большинство операторов кнопок закрыты кожухами, чтобы предотвратить попадание пыли и грязи в устройство управления.

  • Вы также можете прочитать: Принцип работы датчика приближения | Индуктивный датчик приближения | Емкостный датчик приближения

Кнопочный контактный блок

Контактный блок , как показано на рис. 3, является частью устройства управления, которое активируется оператором. Контактные блоки содержат металлический сплав, часто называемый наконечниками, которые отлично пропускают ток . Некоторые устройства управления содержат один нормально разомкнутый или нормально замкнутый набор контактов, в то время как другие содержат комбинацию нормально разомкнутых и нормально замкнутых контактов, а также те, которые содержат два или более нормально разомкнутых и нормально замкнутых контактов. Несколько контактов могут быть добавлены или изменены оператору по желанию.

Рис.3: Контактный блок

Контактные блоки при необходимости можно заменить. Причина замены контактных блоков возникает при искрении, возникающем внутри блока. Это происходит из-за короткого замыкания и сильного тока, воздействующего на контакты, которые изъедены, искривлены или спаяны между собой, что делает устройство управления бесполезным.

Кнопки должны быть установлены в панели управления или кнопочные посты для безопасной и надежной работы. При установке или замене кнопок важно обращать особое внимание на размер кнопки, поскольку кнопки бывают разных размеров и форм.

Принцип работы концевого выключателя

Концевой выключатель , как показано на рис. 4, представляет собой электромеханическое устройство, устанавливаемое во многих операциях для обнаружения физического присутствия объектов. Концевые выключатели имеют множество типов приводов и контактных блоков. Такие операторы, как кулачки и рычаги, составляют конструкцию концевого выключателя. Это позволяет концевым выключателям соответствовать любой окружающей среде или физической конфигурации, в которой они должны быть установлены.0030 это делается для того, чтобы концевой выключатель можно было установить во всех типах прямого управления и для любой операции. Некоторые концевые выключатели могут быть установлены на монтажных пластинах, в то время как другие соединены с дорожками качения с помощью разъема.

Применение концевого выключателя в промышленности

При выборе концевого выключателя важно выбрать концевой выключатель, который сможет выдержать ток обслуживаемой нагрузки. Концевой выключатель для включения двигателя должен пропускать большой ток, поэтому контакты должны быть рассчитаны на большое значение силы тока: это означает, что концевой выключатель должен иметь конструкцию, рассчитанную на тяжелые условия эксплуатации. Концевой выключатель, используемый для отправки сигнала на ПЛК или для включения контактора или пускателя двигателя в системе управления, может быть очень маленьким, а контактные блоки должны быть рассчитаны на работу в средних или легких режимах.

Рис. 4: Концевой выключатель

Принцип работы селекторного переключателя

Селекторный переключатель , , как показано на рис. 5, представляет собой устройство управления, используемое для переключения функций вместо использования мгновенных контактов, таких как кнопка. Оператор селекторного переключателя разработан таким образом, что пользователь может поворачивать переключатель слева направо или нажимать селекторный переключатель влево или вправо или вверх вниз. Селекторные переключатели бывают двух типов: двухпозиционные и трехпозиционные. Двухпозиционный селекторный переключатель имеет два набора контактов, что означает, что один набор контактов в переключателе всегда подключен. Табличка с двухпозиционным селекторным переключателем может указывать только на две функции, такие как выключение и включение, запуск и толчковый режим или движение вперед и назад. Трехпозиционный селекторный переключатель имеет контактный блок, содержащий два набора контактов, которые также содержат положение, позволяющее переводить привод в нейтральное положение или выключать его. Это означает, что селекторный переключатель может управлять двумя отдельными нагрузками, но только одной нагрузкой за раз, или обе нагрузки могут быть отключены одновременно. Листы данных селекторных переключателей поставляются с таблицей истинности для указания соединения контактов, что помогает пользователю идентифицировать комбинированные точки соединения селекторного переключателя.

Рис. 5: Селекторный переключатель

Принцип работы реле давления

Реле давления представляет собой устройство, определяющее определенное усилие, показанное на рис. 6. Как только заданное значение достигается, электрические контакты изменит свое состояние с нормально открытого на нормально закрытое или с нормально закрытого на открытое положение . Некоторые реле давления подключаются к двум разным реле давления для обеспечения дифференциального считывания.

Рис.6: (a) Типовое реле давления

Рис.6: (b) Схема реле давления

Типы реле давления и конструкции поршней. Сильфонный датчик давления   Переключатель представляет собой цилиндрическое устройство с несколькими глубокими складками, которое расширяется и сжимается при приложении давления. Один конец сильфона запаян, а другой соединен с источником давления. При изменении давления регулируемое натяжение пружины перемещается, изменяя состояние контактов.

Следующей конструкцией является реле давления с диафрагмой , представляющее собой отклоняющийся механический привод, который перемещается при приложении к нему силы. Одна сторона диафрагмы соединена с источником давления, а другая сторона предназначена для выпуска воздуха. Натяжение пружины мембранного реле давления регулируется, что позволяет использовать различные настройки давления, однако они используются только для давления до 200 фунтов на квадратный дюйм.

Конструкция реле давления поршня рассчитана на очень высокое давление. Вал поршня герметизирован в цилиндре из нержавеющей стали для плавной работы. При приложении давления к поршню он перемещается и изменяет состояние контакта. Подобно сильфону и диафрагме, поршень также содержит регулируемое натяжение пружины, которое можно настроить для различных систем давления.

Компоненты реле давления

Реле давления состоят из двух основных компонентов, о которых должны знать пользователи и техники. Во-первых, реле давления имеет зону нечувствительности, которая представляет собой величину перемещения, которую должен пройти переключатель, прежде чем контакты изменят свое состояние. Во-вторых, но самое главное, реле давления никогда не должно отключаться. Реле давления действуют как устройство контроля безопасности. После того, как техник выпрыгнет или принудительно приведет контакты в рабочее положение, давление может продолжать расти, и нет механизма для его отключения, что может привести к серьезным последствиям в результате неправильного принятия решений техническим специалистом. Плохое решение может привести к потере жизни или конечностей.

Принцип работы реле протока

Реле протока представляет собой устройство управления, которое обнаруживает движение жидкости, как показано на рис. 7. Реле протока устанавливаются через трубы для предотвращения проблем в насосных системах из-за засорения. Засорение труб в проточной системе может привести к кавитации, которая представляет собой сильное сотрясение труб, или вызвать снижение производительности системы, для которой она предназначена. Функция реле потока, установленного в трубе, заключается в обнаружении абсцессов силы на лопасти натяжения пружины, когда жидкость не течет, контакты размыкают систему управления, отключая двигатель насоса, чтобы предотвратить повреждение. В более совершенных переключателях потока используется беспроводная связь, подключенная к системе управления, для контроля скорости потока и состояния контактов.

Рис.7: (a) Реле расхода

Рис.7: (b) Схема реле расхода определить высоту жидкостей и твердых тел. Реле уровня можно найти где угодно, от жилых домов до промышленных предприятий, как показано на рис. 8. Реле уровня — это устройство в бачке туалета, которое отключает воду, как только накопительный бак наполняется водой. На промышленных предприятиях датчики уровня используются в смесительных баках, емкостях, резервуарах и других емкостях с контролируемым материалом. Переключатели уровня работают так же, как и многие из рассмотренных ранее устройств, в которых оператор устройства активируется внешней силой, заставляющей электрические контакты изменять свое состояние.

Рис.8 (a): Поплавковое реле или реле уровня

Рис.8 (b): Принципиальная схема реле уровня

Существует несколько факторов, определяющих тип необходимого поплавкового реле. К таким факторам относятся движение, опасная среда и плотность материала, физическое состояние, проводимость и расстояние обнаружения . Каждый фактор определяет необходимость наличия переключателя потока: механического, магнитного, индуктивного, емкостного, оптического или ультразвукового.



Вы нашли apk для Android? Вы можете найти новые бесплатные игры и приложения для Android.

Масштабирование и панорамирование диаграммы

Видио

Диаграммы

Создавать

Создавать

Масштабирование и панорамирование диаграммы

Visio Plan 2 Visio профессиональный 2021 Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019Visio профессиональный 2016 Visio стандартный 2016 Visio профессиональный 2013 Visio 2013 Visio премиум 2010 Visio 2010 Visio стандартный 2010 Дополнительно. .. Меньше

Вы можете панорамировать и масштабировать по-разному в зависимости от используемого устройства.

Панорамирование и масштабирование с помощью клавиатуры

  1. Удерживайте одновременно клавиши Ctrl и Shift.

    Стрелка превращается в увеличительное стекло.

  2. Попробуйте следующие методы:

    • Щелкните левой кнопкой мыши, чтобы увеличить изображение.

    • org/ListItem»>

      Щелкните правой кнопкой мыши, чтобы уменьшить вид.

    • Щелкните левой кнопкой мыши и перетащите прямоугольник, содержащий только ту область, которую вы хотите увеличить.

    • Щелкните правой кнопкой мыши и перетащите, чтобы переместить диаграмму.

Панорамирование и масштабирование с помощью колеса прокрутки

Выполните одно из следующих действий:

  • Для прокрутки вверх или вниз поверните колесо прокрутки вперед или назад.

  • Чтобы увеличить или уменьшить масштаб, удерживайте нажатой клавишу Ctrl и вращайте колесо прокрутки вперед или назад.

Примечание.  Вы можете изменить поведение колесика IntelliMouse по умолчанию с прокрутки на масштабирование. Нажмите Файл и щелкните Параметры . Щелкните Дополнительно и в разделе Параметры редактирования установите флажок Масштабирование на рулоне с помощью IntelliMouse .

Масштабирование с помощью элементов управления масштабированием

Элементы управления масштабированием находятся в строке состояния Visio под страницей диаграммы.

Наведите указатель на каждый элемент управления, чтобы увидеть, что он делает. Элементы управления включают в себя ползунок, который устанавливает уровень масштабирования, кнопку, чтобы подогнать страницу под размер текущего окна, и кнопку, чтобы открыть Окно Pan & Zoom .

Масштабирование и панорамирование с помощью окна панорамирования и масштабирования

  1. На вкладке Вид в группе Показать щелкните Панели задач , а затем щелкните Панорамирование и масштабирование .

  2. В окне Pan & Zoom , если вы не видите синего прямоугольника, перетащите его, чтобы создать синий прямоугольник. Синее поле указывает на область страницы, которая отображается в окне рисования.

  3. Измените размер синего прямоугольника, перетащив его сторону, пока он не будет соответствовать области, которую вы хотите увеличить.

  4. Чтобы просмотреть другие разделы диаграммы (или «панорамировать» диаграмму), щелкните внутри синего прямоугольника и перетащите его на раздел, который хотите просмотреть.

    Совет:  В окне Pan & Zoom вы также можете перемещать ползунок, чтобы увеличивать или уменьшать масштаб чертежа.

Масштабирование с помощью команды Масштаб

На вкладке Вид в группе Масштаб щелкните Масштаб , затем выберите уровень масштабирования и щелкните OK .

Быстрое панорамирование и масштабирование с помощью сенсорного экрана или трекпада

Если ваше устройство оснащено сенсорным экраном или трекпадом:

Панорамирование и масштабирование с помощью клавиатуры

  • Увеличение: Нажмите Ctrl и клавишу +. Или нажмите Ctrl+колесико мыши и прокрутите вверх

  • Уменьшить масштаб: Нажмите Ctrl и клавишу -. Или нажмите Ctrl+колесико мыши и прокрутите вниз.

  • org/ListItem»>

    Панорамирование: Нажмите клавишу со стрелкой.

Масштаб с ползунком

  1. Открыть диаграмму для просмотра или редактирования.

  2. Увеличение и уменьшение масштаба чертежа с помощью ползунка в правом нижнем углу.

  3. Чтобы подогнать страницу схемы под текущее окно, выберите Подогнать страницу под текущее окно .

Использование окна панорамирования и масштабирования

  1. Открыть схему для просмотра.

  2. Чтобы отобразить окно Pan & Zoom , выберите Show the Pan & Zoom window  в правом нижнем углу окна.

    Синяя рамка указывает на область страницы, отображаемую в окне рисования.

  3. Если синего прямоугольника нет, перетащите его внутрь окна Pan & Zoom, чтобы создать его.

  4. Для панорамирования переместите синюю рамку.

  5. Чтобы увеличить масштаб, нарисуйте синюю рамку.

Visio для веб-справки

Просмотр, создание и изменение схемы в Visio для Интернета

Схемы, кнопки и подтягивания — встроенные

Крис Свек в области программного обеспечения, инженерии

Прошлая неделя закончилась клиффхэнгером: код не работал, наши предположения о кнопках были неверны, и я попросил вас взглянуть на схему. Можем ли мы прочитать схему и выяснить, как работает кнопка?

Да, можем!

Давайте начнем с обзора: схема — это изображение того, как выглядит печатная плата. На нем показаны все микросхемы, соединения и другие компоненты, составляющие печатную плату. Если вы когда-нибудь запутались в чем-то, связанном с оборудованием, начните со схемы. Схемы могут показаться ошеломляющими на первый взгляд, но если вы сосредоточитесь на одной части схемы за раз, они станут более понятными.

Откройте схему MSP430 LaunchPad, вот первая страница:

Обратите внимание, что это немного другой pdf-файл, чем тот, который в настоящее время размещен на веб-сайте TI. PDF-файл на веб-сайте TI не доступен для поиска, но Адриан Фернандес, менеджер по работе с клиентами TI по ​​микроконтроллерам и хороший парень, нашел для нас файл с возможностью поиска — спасибо, Адриан! Он сказал, что скоро появится на их сайте.

Компания TI проделала хорошую работу, обозначив на схеме, для чего предназначена каждая часть изображения. Большой квадрат посередине — это микроконтроллер MSP430F552x. «x» означает, что вместо «x» может быть любое число — наш чип — MSP430F5529., но TI также производит 5521, 5522, 5524 и другие: эту схему можно использовать для всех из них. TI обвела пунктирными линиями те части схемы, которые относятся к сбросу, тактированию («LFXTCLK» и «XT2»), питанию («Analog VCC») и так далее.

Помните, что мы пытаемся выяснить, как работает кнопка, подключенная к GPIO P1.1. Каждый вывод микроконтроллера помечен, поэтому давайте найдем P1.1 на схеме:

Обычно схемы в формате PDF содержат текст, поэтому вы можете использовать программу для просмотра PDF, чтобы найти любой текст, который вы ищете. Однако иногда схемы недоступны для поиска, и вам придется искать их глазами. Схемы обычно организованы в виде функциональных блоков, поэтому вы сможете найти связанные компоненты/микросхемы/функциональность, если вам нужно искать схему вручную.

На этом изображении я обвел кружком P1.1: похоже, что он ни с чем не связан, но, поверьте мне, это так. Вам нужно перейти на вторую страницу схемы в формате pdf, и вы найдете там ссылку «P1.1»:

Две метки P1.1 относятся к одному и тому же соединению, даже если они находятся на разных страницах схемы. Приглядевшись, вы видите, что вывод чипа P1.1 подключен к чему-то под названием S2:

S2 — это кнопочный переключатель. Когда кнопка не нажата, переключатель разомкнут и два контакта в переключателе не соединены. Когда кнопка нажата, переключатель замыкается, и два контакта переключателя замыкаются. Схематический символ переключателя пытается показать вам, как он работает: вы можете видеть, что две стороны переключателя не соединены на схеме. Но если представить, что кнопку нажимают, маленькая шляпка прямо под текстом «S2» нажимается вниз, что приводит к опусканию горизонтальной линии, соединяющей контакт переключателя.

Я перерисовал схему здесь:

На этом рисунке показан контакт P1.1, подключенный к кнопочному переключателю S2. Кнопка не нажата, поэтому переключатель разомкнут: нет электрического соединения с одной стороны переключателя на другую сторону.

Помните, что мы пытаемся использовать входное напряжение на GPIO P1.1, чтобы узнать, нажата кнопка или нет, чтобы мы могли включить светодиод при нажатии кнопки.

В качестве первого шага попробуем ответить на вопрос: «Каково напряжение на контакте P1.1, когда переключатель разомкнут и замкнут?» Я нарисовал вопросительный знак, указывающий на место, где мы хотим узнать напряжение — давайте разберемся.

Когда кнопка не нажата , переключатель разомкнут , а P1.1 не подключен ни к чему за пределами микросхемы MSP430. Итак, какое напряжение на вопросительном знаке? Ответ: мы не знаем! На самом деле, мы не можем знать напряжение. Неподключенный сигнал или провод мы называем плавающим: он просто висит (плавает) там. Напряжение на плавающем сигнале не определено. Мы понятия не имеем, что такое напряжение, и мы не можем зависеть от него или использовать его.

Это должно заставить вас немного понервничать, или заинтересоваться, или и то, и другое. Удерживайте эту мысль, пока мы смотрим, что происходит, когда нажимается кнопка:

При нажатии кнопки переключатель S2 замкнут : переключатель подключает P1.1 непосредственно к земле. Это означает, что напряжение на выводе P1.1 GPIO равно нулю вольт (0 В).

Вот краткое изложение того, что мы только что узнали:

  • Кнопка нажата: входное напряжение P1.1 равно 0 В значение, мы не можем знать)

Наш код микроконтроллера должен будет выяснить, нажата ли кнопка, считывая входное напряжение P1.1. Неопределенное напряжение, когда кнопка не нажата, является проблемой. Этот надоедливый плавающий сигнал нужно изменить. Но как?

Ну, мы знаем, что при нажатии на кнопку P1.1 видит 0В. И мы знаем, что цифровой входной контакт GPIO может видеть только два значения: низкое напряжение (0 В) и высокое напряжение (3 В для MSP430; оно может различаться для разных чипов). Поскольку низкое напряжение (0 В) видно, когда кнопка нажата, можем ли мы что-то изменить, чтобы высокое напряжение (3 В) было видно, когда кнопка не нажата?

Да, мы можем!

Рассмотрим некорректное, но поучительное решение: подключить провод P1. 1 к блоку питания 3В так:

Высокое напряжение обычно обозначается треугольником, направленным вверх, а фактическое напряжение написано над ним, как я сделал здесь.

Теперь, когда кнопка не нажата и переключатель разомкнут, входное напряжение GPIO P1.1 составляет 3 В (высокое напряжение). Это похоже на улучшение по сравнению с неопределенным напряжением, которое у нас было раньше. Но что происходит, когда переключатель замкнут:

О-о. Кнопка нажата, переключатель подключает P1.1 напрямую к земле… и P1.1 также подключается напрямую к высокому напряжению. НИКОГДА не рекомендуется подключать высокое напряжение непосредственно к земле — это называется коротким замыканием.

Не путать с этим коротким замыканием:

При серьезном коротком замыкании между источником высокого напряжения и землей начинает течь ток. Надеюсь, ваша схема просто перестанет работать; менее вероятно, что компоненты или блоки питания могут начать дымить и умереть. Значит, нам нужно придумать что-то еще.

Я сказал, что это неправильное, но поучительное решение: мы исправили неопределенное напряжение, когда кнопка не нажата, подключив провод P1.1 к высокому напряжению, но наше решение ужасно сломалось, когда кнопка нажата, потому что мы создали короткое замыкание.

Есть ли способ подключить P1.1 к высокому напряжению, чтобы когда кнопка не нажата, GPIO P1.1 находился под высоким напряжением, но когда кнопка нажата, GPIO был на земле, а также избежать короткого замыкания ?

Да, мы можем!

Мы можем использовать резистор для подключения P1.1 к высокому напряжению, поэтому, когда кнопка не нажата, а переключатель разомкнут, вот так:

Этот резистор «R» называется подтягивающим резистором: он тянет сигнал, к которому он подключен, до высокого напряжения, когда к сигналу больше ничего не подключено. Википедия хорошо говорит:

«Подтягивающий резистор подтягивает напряжение сигнала, к которому он подключен, к уровню источника напряжения. Когда другие компоненты, связанные с сигналом, неактивны, преобладает напряжение, подаваемое подтягиванием, и доводит сигнал до логического высокого уровня. Когда другой компонент на линии становится активным, он блокирует подтягивающий резистор. Подтягивающий резистор гарантирует, что провод находится на определенном логическом уровне, даже если к нему не подключены никакие активные устройства».

Когда кнопка нажата и переключатель замкнут:

P1.1 подключен к земле, поэтому он считывается как низкое напряжение, но, в отличие от нашего предыдущего неверного, но поучительного примера, короткого замыкания нет! Короткого замыкания нет, потому что есть подтягивающий резистор — высокое и низкое напряжения не связаны напрямую.

Позвольте мне резюмировать то, что мы узнали сегодня:

  • Кнопка бесполезна сама по себе, потому что, когда кнопка не нажата, входное напряжение на P1.1 не определено.
  • Мы можем использовать подтягивающий резистор на проводе P1.1, чтобы, когда кнопка не нажата, входное напряжение на P1.1 было высоким, а когда кнопка нажата, входное напряжение на P1.1 было низким. . Это означает, что мы можем сказать, когда кнопка нажата или нет, считывая значение на P1. 1.

Но у нас нет подтягивающего резистора на P1.1 на плате LaunchPad, так как мы можем его добавить? Мы могли бы сломать паяльник и добавить резистор к LaunchPad: иногда решение проблем с оборудованием — ваш единственный выход. Но исправить проблемы в программном обеспечении почти всегда проще, чем исправить проблемы в оборудовании, и сегодня нам повезло.

Оказывается, это очень распространенная проблема при использовании выводов микроконтроллера в качестве входов. Поскольку это так распространено, MSP430 (и почти любой другой современный микроконтроллер) имеет внутренние подтягивающие и подтягивающие резисторы на каждом выводе GPIO. Каждый вывод GPIO может быть сконфигурирован с подтягивающим резистором, подтягивающим резистором или без резистора с помощью нескольких настроек регистра конфигурации GPIO.

На следующей неделе мы узнаем, как сконфигурировать P1.1 с подтягивающим резистором, а затем сделать так, чтобы при нажатии кнопки загорался наш светодиод. Увидимся на следующей неделе!

Примечание. В Sparkfun есть хороший учебник по подтягивающим резисторам, где они почти полностью охватывают тот же пример с кнопкой, который мы только что рассмотрели. Проверьте их для немного другого взгляда на эту проблему.

/ Крис Свек

Разработка встроенного программного обеспечения 101, для начинающих, MSP430, GPIO

Программное обеспечение, проектирование

Лицензия: CC-A-NC-ND

Кнопка | Webflow University

Кнопка служит вашим призывом к действию (CTA) и ссылками на страницы, формы, ресурсы и многое другое.

В этом уроке вы узнаете:

  1. Основы работы с кнопками
  2. Как использовать состояния кнопок
  3. Как использовать анимированные переходы
  4. Как использовать несколько кнопок
  5. Как использовать пользовательские блоки ссылок

Основные сведения о кнопках

Чтобы добавить кнопку на свой сайт:

  1. Перейти к Добавить панель > Элементы > Основные
  2. Перетащите кнопку

    0

    0 Элемент по умолчанию     на холст Webflow 0 текст кнопки двумя способами:

    1. Дважды щелкните кнопку и отредактируйте текст
    2. Выберите кнопку и нажмите Enter / Return

    Тело (все страницы) тег. Вы можете перейти к тегу Body (All Pages) на панели Style > Поле выбора > Раскрывающийся список Inheritance , чтобы установить и переопределить типографские значения по умолчанию. Подробнее о теге Body (Все страницы).

    Вы также можете изменить цвет кнопки. Чтобы изменить цвет фона кнопки:

    1. Выберите кнопку
    2. Перейдите на панель стилей > Фоны
    3. Щелкните образец, чтобы открыть палитру цветов
    4. Выберите цвет

    Когда вы вносите изменения в новый элемент, автоматически создается класс. Классы позволяют управлять стилями и переопределять их. Чтобы повторно использовать стиль, щелкните метку класса и переименуйте его в поле Selector панели Style .

    Размер кнопки определяется текстом внутри (длина текста, размер шрифта, высота строки) и отступом (пробелом внутри кнопки).

    Чтобы переопределить значения отступов по умолчанию:

    1. Перейдите на Панель «Стиль» > Интервалы
    2. Щелкните и перетащите элементы управления отступов на стороне, которую вы хотите настроить
      3. 9 совет:
      Вы можете удерживать Option (на Mac) или Alt (на Windows), затем щелкнуть и перетащить один из элементов управления отступами. Это одновременно отрегулирует оба противоположных значения заполнения (либо по бокам, либо сверху и снизу). Кроме того, вы можете держать Shift для одновременной настройки всех 4 значений отступов.

      Вы можете отрегулировать размер кнопки, изменив ее ширину и высоту в панели Стиль > Размер .

      Кнопка может ссылаться на URL-адрес, внутреннюю или внешнюю страницу, раздел страницы, загрузку файла или может вызывать электронное письмо или телефонный звонок. Вы можете получить доступ к этим параметрам, нажав кнопку на холсте, а затем перейдя к Настройки элемента > Настройки ссылки или щелкнув значок « cog » на элементе кнопки на холсте. Подробнее о настройках ссылок.

      Как использовать состояния кнопок

      Вы можете просмотреть состояния кнопок, перейдя в Панель стилей > Поле выбора. По умолчанию для кнопки не используется стиль состояния при наведении. Существует 6 состояний кнопок, которые можно стилизовать:

      • Нет
      • При наведении
      • Нажато
      • В фокусе
      • В фокусе (клавиатура)
      • Посещено

      Стиль кнопки можно настроить на основе этих состояний. Например, вы можете создать кнопку с тенью, когда посетитель сайта наводит на нее курсор.

      для изменения кнопки Hover Состояние:

      1. Выберите кнопку на Canvas
      2. Перейти к панели стиля > Селектор и щелкните «Выпадающая стрелка
      3. ». Выбор Hover
      4. Стиль. кнопка

      Узнайте больше о добавлении переходов между состояниями.

      Чтобы поиграть с другими свойствами кнопки, переключитесь из состояния hover в none в раскрывающемся списке Selector field . Затем вы можете сделать такие вещи, как закругление углов кнопки, изменив радиус в разделе Borders .

      Чтобы добавить тень блока к кнопке, перейдите на Панель стилей > Эффекты > Тени блока . Здесь вы можете настроить параметры тени блока (например, смягчить размыть , установив его на 20px и установить угол на 180 градусов). Поскольку это не состояние наведения, вы можете установить Distance и Color opacity на 0. Позже вы можете добавить тень блока, которая сместит эти значения и сделает эффект наведения более драматичным.

      Теперь, когда вы вернетесь в состояние при наведении , вы сможете изменить только что созданную тень (и настроить тень так, чтобы она менялась при наведении). Вы можете увеличить непрозрачность (например, непрозрачность 20%) и изменить расстояние (например, 3 пикселя).

      ‍Затем вернитесь в состояние none , чтобы проверить, как ваша кнопка работает при наведении.

      Как использовать анимированные переходы

      Анимированный переход делает перемещение между состоянием отсутствия и наведения более плавным.

      Чтобы добавить переход:

      1. Выберите кнопку на холсте
      2. Перейти к Панель стилей > Поле выбора
      3. Щелкните раскрывающийся список и выберите состояние перехода нет 900 состояние)
      4. Перейти к стилевой панели > Effects > Переходы
      5. Нажмите « плюс ” значок
      6. Открыть Тип и выберите Цвет. , что означает, что переход будет длиться более 200 миллисекунд. Теперь вы можете навести курсор на кнопку, чтобы проверить ее.

        Чтобы анимировать тень, примените переход к свойству Box shadow и измените кривую смягчения. По умолчанию используется «упрощение», но вы можете попробовать более драматичное начало и более постепенное окончание («упрощение по кругу» — хороший выбор). Поскольку начало очень драматично, вы можете увеличить время до 1000 мс.

        Теперь вы можете навести курсор на кнопку, чтобы просмотреть свою работу.

        Вы всегда можете нажать escape (на Mac и Windows), чтобы отменить выбор элемента, но граница элемента (синий контур при наведении курсора для проверки) может отвлекать. Рядом со значками точек останова вы можете щелкнуть Настройки холста и снять флажок Показать края элемента.

        ‍Для перемещения кнопки при наведении:

        1. Выберите кнопку на холсте
        2. Перейдите к стилевой панели > Поле селектора
        3. Нажмите на выпадающий список, чтобы выбрать Hover State
        4. Go To Panel > Эффекты > 2D и 3D Transforms
        5. Клип. ” знак
        6. Добавьте значение перемещения (например, 3 пикселя по оси X).

        Вы также можете добавить переход преобразования. Чтобы добавить переход преобразования:

        1. Выберите Кнопка на Canvas
        2. Go To Panel Panel > Field
        3. Нажмите на раскрывающую очередь, чтобы выбрать None State
        4. Перейти к панели стиля > Эффекты > Переводнические знак « плюс ».0005 Измените продолжительность (например, 1000 мс)

        Проверьте свою работу в режиме предварительного просмотра, щелкнув значок « глаз » в верхнем левом углу дизайнера.

        Как использовать несколько кнопок

        Вы можете скопировать и вставить кнопку, чтобы разместить новую кнопку рядом с исходной кнопкой. Помните, что изменения стиля, которые вы вносите в любую кнопку того же класса, повлияют на все кнопки этого класса (например, изменение поля или отступа).

        Вместо того, чтобы добавлять специальный класс к кнопкам в вашем разделе героев, вы можете добавить блок div, назвать его (например, «Обертка кнопки») и перетащить каждую кнопку внутрь. Это позволяет вам управлять одним классом кнопок и устанавливать отрицательное поле для идеального выравнивания.

        Это работает для всего — вы можете использовать оболочку кнопки (с отрицательным полем), чтобы сместить любое симметричное поле, которое вы установили для любых других кнопок. Вам не придется управлять разными группами кнопок только потому, что их выравнивание отличается.

        Как использовать настраиваемые блоки ссылок

        Блок ссылок похож на блок div — это блок, в который можно помещать элементы. Перетащите блок Link на свой холст из Add panel > Basic и назовите его, чтобы применить класс.

        Затем перейдите к Добавить панель > Типографика и перетащите текстовый блок на холст внутри блока ссылок . Вы можете дважды щелкнуть, чтобы отредактировать текст. Чтобы избавиться от подчеркивания, перейдите на панель Стиль > Типографика > Стиль и щелкните «X » в декорации . Вы также можете изменить цвет ссылки на панели стилей > типографика .

        Вы можете добавить значок (например, стрелку) внутрь блока ссылок. Если вы используете Панель «Стиль» для ввода значения вместо того, чтобы щелкать и перетаскивать угол, чтобы изменить размер значка, автоматически созданный класс позволит вам изменять размер стрелки каждый раз, когда вы повторно используете этот блок ссылок на своем сайте.

        Чтобы выровнять значок внутри кнопки, измените настройки на панели Style > Layout (например, display : flex, align : center) и отрегулируйте поля под Spacing .

        И потому что вы добавили flex в основной класс кнопок, ваши две кнопки вверху будут занимать всю ширину блока div «Button wrapper». Чтобы исправить это, выберите « Button wrapper » в Navigator, и перейдите на Style panel > Layout и установите display на flex .

        Это только начало — вы можете сделать гораздо больше, особенно с взаимодействиями и анимацией. У нас есть полный курс и множество видео и уроков по этим темам — так что ознакомьтесь с ними в Университете Webflow, если вы еще этого не сделали.

        Был ли этот урок полезен? Дайте нам знать!

        Спасибо за отзыв! Это поможет нам улучшить наш контент.

        Свяжитесь с нашим сообществом

        Свяжитесь со службой поддержки

        Что-то пошло не так при отправке формы.

        Связаться со службой поддержки

        У вас есть предложение по уроку? Дайте нам знать

        Спасибо! Ваша заявка принята!

        Ой! Что-то пошло не так при отправке формы.

        Панель инструментов диаграммы классов, контекстное меню и легенда

        Для получения информации о том, как использовать диаграмму классов UML, обратитесь к диаграммам классов UML.

        панель инструментов

        Предмет

        Описание

        Нажмите кнопку.

        Нажмите эту кнопку, чтобы отобразить конструкторы в узлах класса.

        Нажмите эту кнопку, чтобы отобразить методы в узлах класса.

        Нажмите эту кнопку, чтобы отобразить свойства в узлах класса.

        Нажмите эту кнопку, чтобы показать внутренние классы в узлах классов.

        Нажмите эту кнопку, чтобы открыть поле со списком и выбрать уровень видимости элементов, которые будут отображаться на диаграмме.

        Нажмите эту кнопку, чтобы открыть поле со списком и выбрать желаемый набор элементов для отображения на диаграмме, например, проектные или непроектные файлы. Элементы вне выбранной области будут скрыты.

        Нажмите эту кнопку, чтобы включить создание расширений или реализаций связей между элементами узла. Если эта кнопка не нажата, ссылки не могут быть нарисованы.

        Нажмите эту кнопку, чтобы отобразить зависимости выбранного класса или пакета.

        Щелкните этот значок, чтобы настроить порядок сортировки на отображаемой диаграмме.

        Нажмите эту кнопку, чтобы увеличить масштаб диаграммы, или нажмите NumPad+ .

        Нажмите эту кнопку, чтобы уменьшить масштаб диаграммы, или нажмите Цифровой Блок-.

        Нажмите эту кнопку, чтобы восстановить фактический размер диаграммы.

        Нажмите эту кнопку, чтобы содержимое соответствовало текущему размеру диаграммы.

        Нажмите эту кнопку, чтобы применить текущий макет, выбранный из контекстного меню диаграммы, или нажмите F5 .

        Щелкните этот значок, чтобы масштабировать диаграмму до краев окна.

        Щелкните этот значок, чтобы скопировать диаграмму в буфер обмена.

        Нажмите на этот значок, а затем выберите любую область диаграммы курсором мыши: выбранная область будет скопирована в буфер обмена.

        Щелкните этот значок, чтобы экспортировать диаграмму с использованием различных форматов, совместимых со сторонними инструментами, в файл, изображение или открыть диаграмму в браузере.

        Можно выбрать и настроить следующие параметры:

        • : нажмите эту кнопку, чтобы выбрать сторонний редактор, в который можно экспортировать диаграмму.

        • : нажмите эту кнопку, чтобы сохранить текущую диаграмму в виде файла. Вы можете использовать один из доступных форматов из списка.

        • : нажмите эту кнопку, чтобы сохранить диаграмму в буфер обмена, используя один из доступных форматов.

        • : нажмите эту кнопку, чтобы сохранить текущую диаграмму в формате PNG.

        • : нажмите эту кнопку, чтобы распечатать диаграмму.

        Нажмите эту кнопку, чтобы обновить всю диаграмму.

        Нажмите эту кнопку, чтобы открыть настройки диаграммы, где можно настроить дополнительные параметры.

        В этом разделе описаны только те команды контекстного меню, которые недоступны на панели инструментов.

        Элемент

        Описание

        Выбранные элементы Действия

        Используйте эту опцию, чтобы открыть список действий, которые применяются к выбору в диагнозе. Вы можете выбрать действия, чтобы скопировать элемент, перейти к его источнику, найти его использование, использовать действия перехода, различные действия Git и т. д.

        Содержимое

        Используйте этот параметр, чтобы открыть список действий, которые помогают добавлять новые элементы, отображать зависимости, сортировать элементы внутри диаграммы и т. д.

        • Добавить класс на диаграмму ( Пробел ):

          Выберите эту команду, чтобы добавить существующий класс на фон диаграммы.

        • Новый ( Alt+Insert ):

          Выберите эту команду, чтобы создать новый узел или элемент.

        • Показать категории: Выберите эту команду, чтобы показать выбранный элемент кода в узлах классов. Например, вы можете выбрать «Поля», чтобы просмотреть все элементы полей в классах.

        Остальные команды в списке доступны на панели инструментов.

        Показать реализации ( Ctrl+Alt+B )

        Выберите эту команду для отображения импликаций выбранного класса.

        Показать родителей ( Ctrl+Alt+P )

        Выберите эту команду, чтобы отобразить родительские классы для выбранного класса.

        Свернуть узлы ( C )

        Выберите эту команду, чтобы показать пакет, содержащий выбранный узел.

        Развернуть узлы ( E )

        Выберите эту команду, чтобы отобразить диаграмму классов выбранного пакета.

        Рефакторинг

        Укажите на этот узел, чтобы выбрать одну из команд рефакторинга, доступных в данном контексте.

        Анализ графика

        Используйте этот узел, чтобы выбрать одну из команд для анализа диаграммы. Вы можете проверить характеристики графика, изменить фокус графика, измерить центральность графика и так далее.

        Анализ

        Укажите на этот узел, чтобы выбрать одну из команд анализа кода, доступных в этом контексте.

        Фактический размер

        Используйте этот параметр для восстановления фактического размера диаграммы.

        Подогнать содержимое

        Используйте этот параметр, чтобы подогнать содержимое под текущий размер диаграммы.

        Макет

        Используйте эту опцию для выбора нужного макета диаграммы из подменю.

        Края маршрута

        Выберите это действие, чтобы центрировать диаграмму в редакторе.

        Ориентация

        Используйте эту команду для выбора следующих параметров ориентации: снизу вверх, сверху вниз и т. д.

        Применить макет тока

        Используйте эту опцию, чтобы применить текущую макету, выбранную из узла макета контекстного меню диаграммы

        Показать Edge Label кратности на диаграмме.

        Внешний вид

        Используйте этот параметр, чтобы управлять способом представления диаграммы, показывая сетку, метки ребер, мосты.

        Похожие записи

        31.08.2023 0

        Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

        30.08.2023 0

        Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

        29.08.2023 0

        Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

        Добавить комментарий

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
