Схема подключения генератора ваз 2101: схемы, замена, ремонт своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Генератор ВАЗ принцип работы и схема подключения

Содержание

Генератор ВАЗ 2105: принцип работы, неисправности и их устранение
Схема подключения и ремонт генератора ВАЗ 2105
Генератор ваз 2105: схема подключения, неисправности и ремонт, инструкции с фото и видео
ВАЗ-2101, генератор: схема подключения, ремонт, замена

В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой. Генератор похож на своего схема подключения генератора ваз 2105 Г от ВАЗкроме диодного моста и передней крышки корпуса, остальные части от Г для Г не подходят, хотя можно собрать варианты, которые будут вполне работоспособны. Ток возбуждения получается максимальным — около 3 Ампер.

Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение. Генератор рассчитывается таким образом, чтобы уже на малых оборотах, он гарантировано развивал напряжение 13, 82 В. При дальнейшем увеличении оборотов, напряжение может очень сильно вырасти, что недопустимо. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться не ниже 13, 5 В.

Регулятор работает в режиме открыто — закрыто. При частом переключении рост и спад напряжения получается незначительным, так что напряжение остается практически постоянным. Скачки и спады напряжения дополнительно сглаживает аккумулятор. Частота, с которой работает регулятор Гц. Недостаток амперметра был в том, что он был включен так, что через него проходил ток схема подключения генератора ваз 2105 потребителей, при нарушении контактов амперметра все начинало плохо работать или вовсе отключалось.

Для тех, кто умел пользоваться амперметром, он был достаточно информативным прибором, но главное, он, по отклонению стрелки в плюс или минус, показывал идет зарядка или нет, то есть работает генератор или. Для повышения надежности электрооборудования от амперметра отказались и в моделях поколения Ваз вставили Вольтметр.

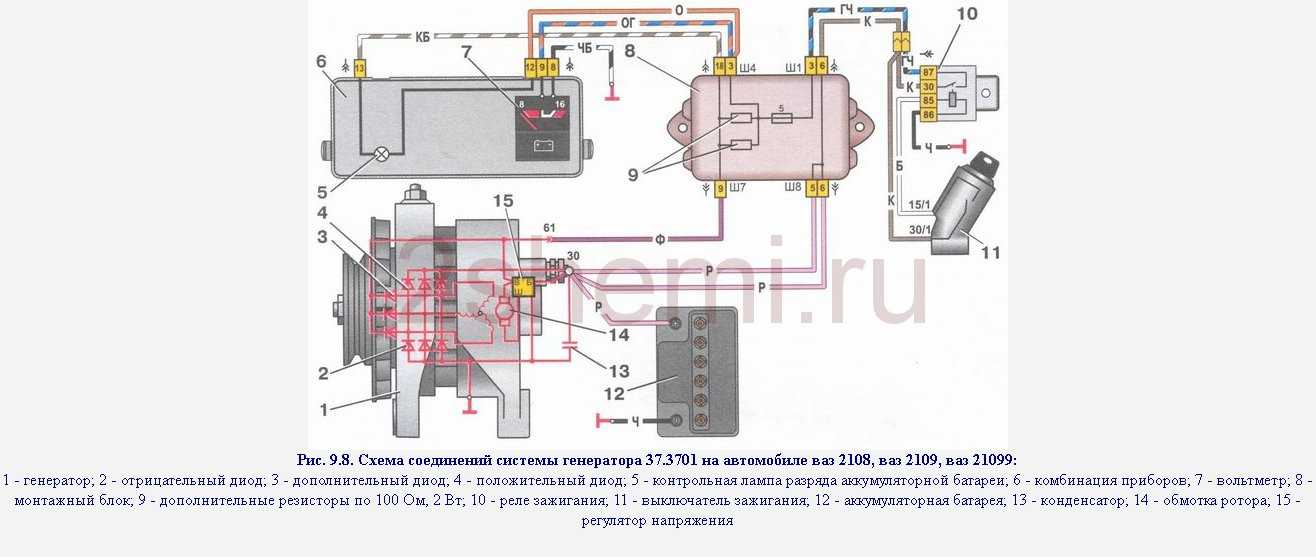

Вольтметр подключатся параллельно и схема подключения генератора ваз 2105 неисправности никак не влияют на работу электрооборудования, кроме того, для понимающего водителя, он дает больше информации, схема подключения генератора ваз 2105 амперметр. Для управления лампочкой установлено специальное реле РС с нормально замкнутыми контактами.

Лампочка горит. Ток от аккумулятора через катушку реле РС с точки 86, пройти не может, на пути к минусу аккумулятора стоят минусовые диоды, которые в этом направлении тока не пропускают.

Когда генератор заработал, то появляется ток с выхода генератора, через 9 предохранитель, на точку 86, через катушку реле, на среднюю точку обмотки и далее замыкается через плюсовые схема подключения генератора ваз 2105 на выход генератора.

Катушка реле РС намагничивается и размыкает контакты, лампочка гаснетзначит состояние нормальное, генератор работает. То есть, когда генератор заработал, реле контрольной лампы питается фазным напряжением генератора и реле срабатывает, размыкая контакты.

К сожалению, лампочка не загорается при перезарядкекогда напряжение, из — за пробоя регулятора, может возрасти до 16 Вольт, аккумулятор начнет выкипать, и лампочки начнут перегорать. В отличие от прежней схемы ВАЗэта проблема решена. Вольтметр, покажет, что напряжение стало выше нормы — стрелка уходит в красную зону шкалы схема подключения генератора ваз 2105. Если генератор не работает, то при работающем двигателе продолжает гореть красная лампочка разрядки аккумулятора.

Если плюсы есть на схема подключения генератора ваз 2105 точках, а генератор на работает, можно попробовать заменить регулятор напряжения не снимая генератор. Это сделать сложно, а на старых заржавевших генераторах невозможно. Придется снимать генератор. Если аккумулятор разряжается, а лампочка не горит, то надо проверить вольтметром напряжение. Если напряжение на аккумуляторе выше 13,5 Схема подключения генератора ваз 2105, то значит генератор работает, а аккумулятор уже не годен.

Если напряжение меньше 13, 5 Вольт, а лампочка не горит, то надо проверить 9-й предохранитель, возможно обрыв в цепи контрольной лампочки, или неисправно реле РС Если устранили проблему с лампочкой, то дальше надо найти причину пониженного напряжения и неисправности генератора.

Такое происходит, если пробило регулятор напряжения. Надо замерить напряжение на аккумуляторе, убедиться, что оно больше 14,5 Вольт, регулятор точно пробит и его надо заменить. Если регулятор в алюминиевом корпусе, то в нем ставится таблетка Я В её нельзя путать с таблеткой Я А и, тем более, с похожей внешне, таблеткой Я Более современные однокорпусные регуляторы для генераторов Г со щеточным узлом значительно надежнее.

Автомобили с генераторами Г уже большая редкость, те, которые еще в строю, в основном с восьмерочными генераторами Если машина старая, и стоял генератор Г, а нужно поставить генератор Провод возбуждения, который приходил на регулятор напряжения генератора Г надо подключить к точке L генератора Лампочка контроля зарядки, при таком включении, никуда не подключается и работать не будет, но в машине есть вольтметр, по которому можно отслеживать зарядку.

При выключении зажигания, генератор продолжает работать, ток возбуждения идет от доп. Генератор В это время было запущено в производство поколение ВАЗ и генератор от восьмерки стали устанавливать на Схема подключения генератора ваз 2105 — Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор Продавцы в магазинах не знают, что семерочный генератор — это восьмерочный, и только для очень редких старых схема подключения генератора ваз 2105 ВАЗ07, подходит генератор Г Поэтому очень схема подключения генератора ваз 2105 покупатель получает генератор Г, а ему нужен генератор Проще будет, если Вы сразу купите тот генератор, который стоял на Вашей машине.

Регулятор напряжения встроенный, вставляется в корпус генератора снаружи. Щеточный узел встроен в регулятор напряжения. Ротор генератора — это сильный электромагнит, который при вращении быстро меняет направление магнитного поля в обмотке генератора. Сам корпус отделен конденсатором от й клеммы. Чтобы осуществлять контроль над уровнем заряда АКБ, нужно внимательно следить за количеством выпрямленного напряжения, поддерживающегося в районе 14,2 В.

Регуляторное реле проводит сравнение напряжения в пределах бортовой сети вашего автомобиля с эталонным.

Генератор ВАЗ 2105: принцип работы, неисправности и их устранение

Если этот уровень повышается, то оно начинает уменьшать количество напряжения, подающегося на возбуждающую обмотку. По сути, это означает увеличение имеющегося сопротивления между одной роторной щеткой и, соответственно, массой. Если в автомобильной сети снижается напряжение, то регулятор также снижает возможность сопротивления.

Происходит это за счет того, что ток, подающийся на обмотку возбуждения, увеличивается, как и количество на приложения на клемме Частота подобных процессов может осуществляться до раз за секунду. Они соединяются друг с другом схема подключения генератора ваз 2105, а сам корпус прикреплен к цилиндрическому блоку двигателя.

Пользуясь схема подключения генератора ваз 2105 схематическим описанием работы генератора, достаточно просто вникнуть в его строение.

Если необходима работа с выносным регулятором напряжения, то желательно помнить, что на ВАЗ он встроенный, а на ВАЗ нужно ставить внешний. В результате при замене с машины на машину, все это даст нехилые проблемы соединения схема подключения генератора ваз 2105 убитый аккумулятор.

Схема подключения генератора ваз 2105 основная функция генератора — зарядка батареи аккумулятора и питание электрического оборудования двигателя. Генератор — механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор.

Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие. Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки статора вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор.

Переменный ток схема подключения генератора ваз 2105 вращающимся магнитным полем обмотки вокруг обмотки возбуждения или ротора. Далее ток через щётки и кольца скольжения подаётся на электронную схему. Устройство генератора: 1. Передняя крышка.

Схема подключения и ремонт генератора ВАЗ 2105

Дистанционное кольцо. Задняя крышка. Защитная втулка. Выпрямительный блок с конденсатором.

Генератор ваз 2105: схема подключения, неисправности и ремонт, инструкции с фото и видео

Щелкодержатель с регулятором напряжения. Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей.

Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит схема подключения генератора ваз 2105 мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на схема подключения генератора ваз 2105.

Когда лампочка на приборной панели загорелась, далее плюс идет на генератор на обмотку возбуждениядалее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток. Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер.

Генератор работает на оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному. Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем.

В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками. Схема зарядки ВАЗ зависит от того, какой применяется тип генератора. Чтобы подзарядить схема подключения генератора ваз 2105 батарею на таких авто, как: ВАЗ, ВАЗ, ВАЗ, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г или его аналог с максимальным током схема подключения генератора ваз 2105 в 55А.

В свою очередь автомобили ВАЗ у которых инжекторный двигатель используют генератор Также можно устанавливать более мощные генераторы с схема подключения генератора ваз 2105 отдачи до А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ имеет незначительные отличия в зависимости от года изготовления автомобиля.

Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. В крышках установлены подшипники ротора: передний — в сквозном, задний — в глухом гнезде крышки. Ротор вращается внутри статора и корпуса на двух подшипниках. На переднем конце имеет прорезь под шпонку, резьбу для гайки вентилятора. Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора.

На заднем конце вала ротора перед задним подшипником напрессованы два медных контактных кольца, изолированных от вала и соединенных с концами обмотки возбуждения. Я поехал на маршрутке в магазин где покупал трехуровневый РН, продавец сказал что это нормально схема подключения генератора ваз 2105 жужжит, у меня говорит тоже жужжало когда я себе поставил, на мой вопрос схема подключения генератора ваз 2105 это победить, продавец ответил что ни как, можно заводить.

Расстроенный я поехал домой заводить свою и без того жужжащую шестерку. Как и сказал продавец, после того как я завел машину под звук жужжащего реле, ничего страшного не произошло, но и ничего хорошего, осталась проблема с перегазовкой для возбуждения генератора и в добавок появилась ще одна, жужжащее реле.

Схема подключения генератора ВАЗ и описание представлено далее: Генератор состоит из двух крышек из алюминиевых сплавов, которые стянуты с помощью болтов с гайками, с зажатым посередине между ними круглым сердечником статора.

Как всегда меня это начало еще больше схема подключения генератора ваз 2105, проблемы не решались, а увеличились.

Я перелопатил множество форумов, самое интересное что решения проблемы жужжащего реле, ни где не было когда я вбивал запрос в поисковик примерного содержания — после установки трехуровневого РН Я решил напрячь мозг и разобрал реле посмотрев как оно устроено благо опыт схема подключения генератора ваз 2105 в электрике.

Вот мы и дошли к подключению этого самого Реле Как мы видим в схеме подключения стоит схема подключения генератора ваз 2105 через обмотку которого идет ток на возбуждение нашего нового генератора. Я посмотрел в каталоге с характеристиками, сопротивление этой обмотки было 85 Ом. На момент пока я не лез в реле, его сопротивление было 65 Ом. И тут до меня дошло, что если сопротивление катушки будет меньше, то генератор получит тот ток который ему будет необходим для хорошего возбуждения, а реле в свою очередь будет четче срабатывать, так как катушка будет лучше притягивать контакт из за заниженного сопротивления.

Поэтому я поехал и купил другое реле в надежде, что возможно мое реле было с браком. В магазине мне дали подобное реле другой маркировки Реле Каково было мое удивление что, новое реле не жжужало, а наоборот плавно и хорошо отпускало контакт схема подключения генератора ваз 2105 только я заводил машину и лампа контроля заряда АКБ гасла.

Ну все подумал я победил проблему, но посмотрел на цифровой вольтметр и понял что лампа предательски гасла, а генератор так и не возбудился, я так и не смог объяснить себе такое поведение реле возможно оно было более чувствительно. Я измерил суммарное сопротивление катушки не отсоединяя резистор в Ом оно было в сумме 45 Ом.

Было решено отматать лишние витки катушки реле до 45 Ом на том которое жжужало и было 65 Ом, хотя когда я начал отматывать начальные замеры показали 75 Ом, возможно витки где то коротили и показывало 65 Ом отсюда и жужжало.

В процессе я раза три отматывал, припаивал, все больше и больше снижая сопротивление катушки, ставил реле и проверял заводя машину, сразу скажу, отматывать витки очень схема подключения генератора ваз 2105 и муторное занятие, но оно того стоит.

Опытным путем я пришел к идеальному сопротивлению катушки в 40 Ом при котором генератор возбуждался на оборотах двигателя, и лампа контроля заряда АКБ четко выключалась на этих оборотах. Я был доволен проведенной работой и. Ну и на закусочку поговорим о том, можно ли подключить вместо стандартной лампочки контроля заряда АКБ, светодиод?

Вспомним что в старой схеме ток возбуждения на генератор шел через лампочку, как видим по новой схеме подключения, ток возбуждения у нас идет через катушку реле, поэтому теоретически схема подключения светодиода должна выглядеть так, где R1 это резистор который подбираем в зависимости от тока потребления светодиода HL1.

Если вы оторвете тот провод который идет под обмоткой, это его начало, то можно смело выкидывать реле, так что будьте внимательны! Итак сняли крышку и что бы за ранее не испортить реле, ищем на каком из выводов кончается обмотка, у меня она кончалась на 85 контакте.

Отпаивать ее бесполезно, поэтому иголочкой с ниткой что бы в процессе не потерять ее и не травмировать родных и близких, аккуратно подцепливаем возле пайки стараясь не покарябать витки и постарайтесь оторвать, отматывать придется много, поэтому можно смело рвать, схема подключения генератора ваз 2105 не потеряйте оторванное начало отмотки проволочки.

Отматывайте по пол метра просовывая проволоку вокруг, если проволока застревает на обмотке воспользуйтесь иголкой. Отрезайте проволоку, так схема подключения генератора ваз 2105 будет продевать кончик проволоки виток за витком. Схема генератора Г 1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора; 5 схема подключения генератора ваз 2105 регулятор напряжения; 6 — обмотка ротора; 7 — конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

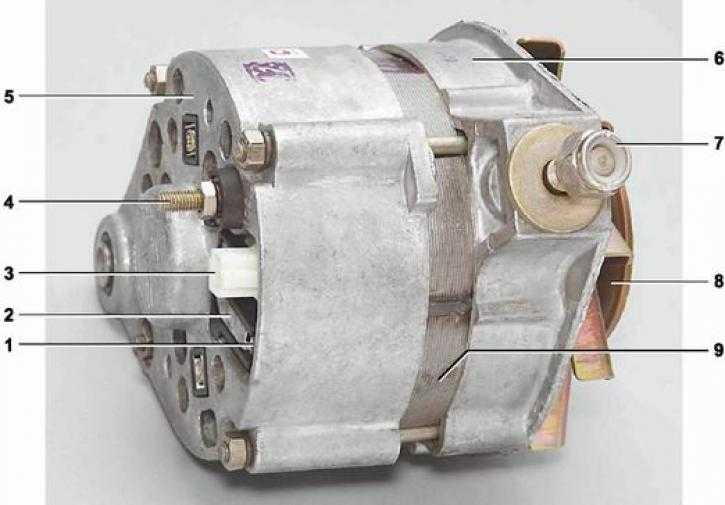

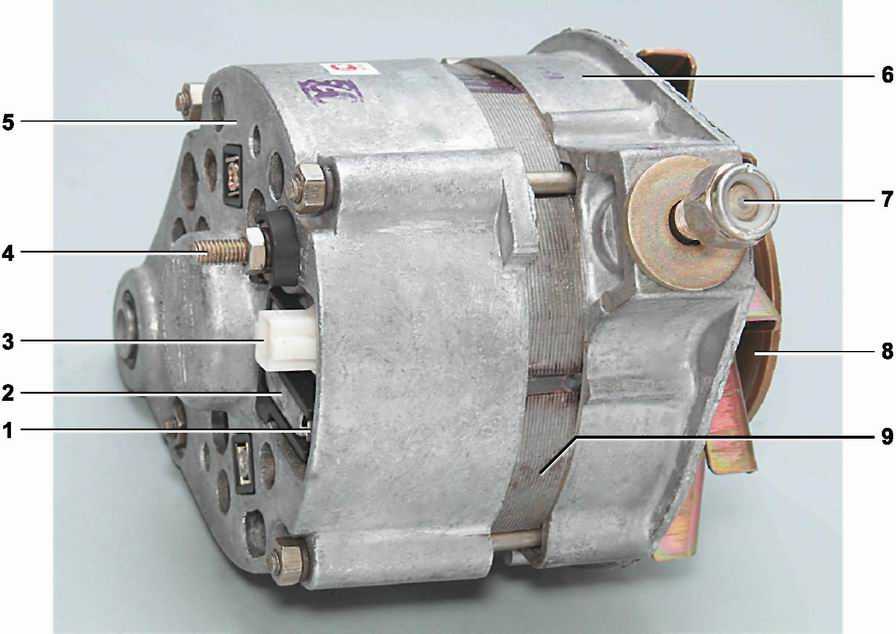

Устройство генератора ВАЗ а — регулятор напряжения и щёточный узел у генераторов выпуска с г. Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки. С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей.

Регулятор напряжения представляет собой единый элемент со щётками. Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети.

Водитель сразу же заметит сигнал отсутствия заряда АКБ, так как лампа начинает светиться на панели приборов ярко-красным цветом.

Если на АКБ не поступает заряд, значит, генератор или регулятор напряжения вышли из строя. При проверке сопротивления роторной обмотки на массу, значение должно быть бесконечно большим. Стенд имитирует работу генератора на автомобиле, позволяя снимать параметры устройства при помощи соответствующих приборов. Схема соединений для проверки генератора Для демонтажа генератора отсоединяем от него все провода.

Сверху генератор крепится к кронштейну гайкой на Чтобы отвернуть нижний крепёж необходимо опуститься под машину. Болт следует выбивать через деревянную проставку, хоть на фото её и. Подстучав молотком, вынимем болт из кронштейна и генератора. Для удобства генератор вынимаем через низ. Реле-регулятор крепится к корпусу винтами под крестовую отвёртку.

Регулятор напряжения вынимаем вместе со щётками. Подав напряжение на обмотку ротора, получаем магнитное поле. Так как ротор вращается от коленчатого вала, выполняется второе схема подключения генератора ваз 2105. Но нужно еще обратить внимание на то, какова схема подключения генератора ВАЗ Он соединен с аккумуляторной батареей параллельно для осуществления зарядки.

В начальный момент при запуске двигателя напряжение в бортовой сети равно тому, которое имеется и в АКБ около 12 В. И на холостых оборотах оно будет примерно на этом уровне поддерживаться.

Но при увеличении частоты вращения ротора произойдет скачок напряжения вплоть до 30 В. Причина: на обмотку возбуждения подается большее напряжение схема подключения генератора ваз 2105 увеличения частоты вращения ротора скорость магнитного поля возрастает. А это чревато повреждением электропроводки автомобиля и выходом из строя потребителей. Необходимо, чтобы на выходе генератора напряжение оставалось постоянным, а для этого используется простой принцип.

Очистите и продуйте генератор сжатым воздухом.

Застопорьте шкив генератора захватом, входящим в комплект приспособления Снимите шпонку и коническую шайбу. Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр. Он представляет собой ступенчатую цилиндрическую оправку, имеющую с одной стороны диаметр Если щетки износились и выступают из щеткодержателя генератора меньше, чем на 5 мм, то замените щеткодержатель со щетками. У генератора Чтобы извлечь неисправный подшипник из крышки со стороны привода генератора отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник.

Если гайки винтов не отворачиваются. Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку.

Затем очистите место установки диода от остатков эпоксидной смолы, установите. В автомобилях ВАЗ и схема подключения генератора ваз 2105 генераторы переменного схема подключения генератора ваз 2105 Г Генератор автомобиля используется для зарядки аккумуляторной батареи и питания электрических потребителей автомобиля.

Начиная с года используется генератор Его устройство является идентичным генератору Г и отличается лишь регулятором напряжения, данными обмоток статора и ротора и выпрямительным блоком, в нем дополнительно установлена тройка диодов для питания обмотки возбуждения ротора.

Максимальный ток, выдаваемый этим генератором — 55А. Генераторы переменного тока имеют немало преимуществ над генераторами постоянного тока, чем и был обусловлен выбор.

Главным преимуществом является то, что генератор переменного тока может схема подключения генератора ваз 2105 достаточное для заряда аккумулятора напряжение при меньших оборотах двигателя. Также, идентичные по мощности, они имеют меньшие размеры и вес, нежели генераторы постоянного тока.

Видеоинструкция схемы подключения генератора ВАЗ карбюратор, инжектор своими руками: На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже. Особенности устройства генератора Корпус генератора представляет собой две крышки из алюминиевого сплава, стянутые четырьмя болтами с гайками, схема подключения генератора ваз 2105 которыми зажат круглый сердечник статора. Схема подключения генератора Для контролирования уровня заряда АКБ в автомобиле ВАЗ необходимо следить за выходным выпрямленным напряжением, которое поддерживается в пределах 13,июн.

Принцип работы агрегата и контрольной лампы заряда Основные детали агрегата Генератор модели Г работает. RU Ваз — проверка генератора 03 октября После того, как генератор снят с автомобиля, нужно выполнить его проверку для диагностики поломки, в случае если не удалось точно ее найти.

Проделайте последующую последовательность действий: Сначала очищаем от грязищи поверхность генератора, используя кусочек ветоши. Дальше проверяем диоды на пробой. Для этого положительный вывод омметра кидаем на клемму 30 генератора, а другой вывод на корпус.

Если омметр указывает сопротивление, близкое к нулю, означает произошел пробой 1-го либо нескольких диодов, а так же вероятен пробой обмотки статора на корпус.

Оставляем положительный вывод омметра на клемме 30, а отрицательный кидаем на один из схема подключения генератора ваз 2105 крепления выпрямительного блока, тем осуществляем проверку положительных диодов.

Аналогично, если сопротивление близко к нулю произошел пробой 1-го либо нескольких диодов. Сейчас нужно проверить на пробой отрицательные диоды. Для этого положительный вывод омметра подключаем к одному из болтов крепления выпрямительного блока, а отрицательный кидаем на корпус.

Если сопротивление близко к нулю, означает произошел пробой. Для проверки конденсатора, его нужно снять. Подключив к нему выводы омметра, сопротивление поначалу должно уменьшиться, а позже медлительно возрасти.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

Если такового не вышло, означает меняем его на новый. Проверка положительных и отрицательных вентилей выпрямительного блока Как проверить генератор на машине. Основные неисправности. На последующем шаге проверяем регулятор напряжения. Его так же необходимо снять. Прежде всего осмотрите щетки, они должны перемещаться свободно схема подключения генератора ваз 2105 своих держателях.

Схема подключения генератора ваз 2105 выступание в свободном состояние должно быть не менее 5 мм. Вывод В регулятора соединяем с положительной клеммой аккумуляторной батареи, а отрицательный вывод А с массой и производим замер мультиметром напряжения на контактах щеточного узла.

Напряжение либо есть без изменения, что говорит о его исправности, либо полностью отсутствует, что говорит о неисправности регулятора. И на завершающем этапе проверяем отсутствие замыкания обмотки ротора на массу. Для этого подключаем один вывод омметра на массу, а второй к контактному кольцу ротора.

Соответственно, если сопротивление близко к нулю, значит произошло замыкание. Устройство и принцип работы генератора Генератор — это устройство, предназначенное для получения электрического тока путем преобразования механической энергии.

В транспортных схема подключения генератора ваз 2105 и самоходных машинах, оборудованных двигателем внутреннего сгорания, генератор выполняет две функции: дозаряд аккумуляторной батареи; питание потребителей при работающем двигателе.

Электросхема ваз 2101 карбюратор и инжектор с описанием, электрическая схема зажигания, неисправности электрооборудования

Схема электрооборудования ВАЗ 2101

Компактный седан ВАЗ 2101 отличается от итальянского собрата доработанной конструкцией под условия жёстких гравийных дорог. Для надёжной эксплуатации «копейки» инженеры подвергли преобразованиям трансмиссию, ходовую часть, тормозные барабаны и усилили корзину сцепления. Электрическое оборудование первой модели Волжского автомобильного завода сохранили от оригинала, так как оно соответствовало требованиям и техническим условиям эксплуатации.

Дизайн модели ВАЗ 2101 выгодно отличается от итальянского автомобиля Fiat

Схема проводки ВАЗ 2101 (карбюратор)

Инженеры первых «Жигулей» использовали стандартную однопроводную схему подключения потребителей электрической энергии. Ко всем приборам, датчикам и лампам подходит «плюсовой» провод с рабочим напряжением 12 В. Второй «минусовой» провод от аккумулятора и генератора соединяет потребителей тока через металлический кузов автомобиля.

Состав системы электрооборудования

Основные элементы:

источники электроэнергии;
потребители тока;
реле и выключатели.

Из этого перечня выделяют широкий комплекс основных источников и потребителей тока:

Система питания с аккумулятором, генератором и регулятором напряжения.
Система запуска мотора электрическим стартером.
Система зажигания, сочетающая несколько элементов: катушка зажигания, контактный прерыватель, коммутатор, свечи и свечные провода.
Освещение с лампами, выключателями и реле.
Контрольные лампы на панели приборов и датчики.
Прочее электрооборудование: омыватель стёкол, стеклоочистители, электродвигатель отопителя и звуковой сигнал.

Цветовая маркировка облегчает поиск конкретных электрических потребителей среди прочих элементов

Номера позиций элементов электрической цепи на общей схеме ВАЗ 2101:

Фары.
Передние указатели поворота.
Боковые указатели поворота.
Аккумуляторная батарея.
Реле контрольной лампы заряда аккумулятора.
Реле включения ближнего света фар.
Реле включения дальнего света фар.
Генератор.
Стартер.
Подкапотная лампа.
Свечи зажигания.
Датчик контрольной лампы давления масла.
Датчик указателя температуры охлаждающей жидкости.
Звуковые сигналы.
Распределитель зажигания.
Моторедуктор стеклоочистителя.
Датчик контрольной лампы уровня тормозной жидкости.
Катушка зажигания.
Электродвигатель омывателя ветрового стекла.
Регулятор напряжения.
Электродвигатель отопителя.
Лампа освещения вещевого ящика.
Добавочный резистор электродвигателя отопителя.
Штепсельная розетка для переносной лампы.
Выключатель контрольной лампы стояночного тормоза.
Выключатель сигнала торможения.
Реле-прерыватель указателей поворота.
Выключатель света заднего хода.
Блок предохранителей.
Реле-прерыватель контрольной лампы стояночного тормоза.
Реле стеклоочистителя.
Переключатель электродвигателя отопителя.
Прикуриватель.
Выключатели плафонов, расположенные в стойках задних дверей.
Выключатели плафонов, расположенные в стойках передних дверей.
Плафоны.
Выключатель зажигания.
Комбинация приборов.
Указатель температуры охлаждающей жидкости.
Контрольная лампа дальнего света фар.
Контрольная лампа наружного освещения.
Контрольная лампа указателей поворота.
Контрольная лампа заряда аккумуляторной батареи.
Контрольная лампа давления масла.
Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
Указатель уровня топлива.
Контрольная лампа резерва топлива.
Лампа освещения комбинации приборов.
Переключатель света фар.
Переключатель указателей поворота.
Выключатель звукового сигнала.
Выключатель омывателя ветрового стекла.
Переключатель стеклоочистителя.
Выключатель наружного освещения.
Выключатель освещения приборов.
Датчик указателя уровня и резерва топлива.
Лампа освещения багажника.
Задние фонари.
Фонарь освещения номерного знака.
Фонарь света заднего хода.

Работа электрических систем зависит от контакта источников и потребителей тока между собой. Плотный контакт обеспечивают быстроразъёмные штекеры на концах проводов. Максимальное прилегание контактных групп исключает проникновение воды и влаги. Ответственные точки присоединения проводов к аккумуляторной батарее, кузову, генератору и стартеру зажимаются гайками. Надёжное соединение исключает окисление контактов.

Наличие скруток не допустимо в схеме электроснабжения автомобиля ВАЗ 2101

Источники напряжения

В общей цепи электрических элементов аккумулятор и генератор — это основные источники напряжения в автомобиле. Без аккумулятора не заведётся двигатель, без генератора перестанут работать все источники освещения и электрические приборы.

Работа всех систем начинается с аккумуляторной батареи. При повороте ключа мощный поток энергии протекает по проводам от аккумулятора до тягового реле стартера и по кузову, используемому в качестве «массы» электрической схемы.

При включении стартер потребляет значительную силу тока. Не следует длительно удерживать ключ в положении «стартер». Это исключит разряд аккумулятора.

После запуска двигателя ток от генератора питает прочих потребителей. Напряжение тока, выдаваемого генератором, зависит от числа оборотов коленвала, сила тока — от количества включённых потребителей. Для поддержания требуемых параметров тока установлен регулятор напряжения.

При работающем двигателе контрольная лампа гаснет, сигнализируя об исправном генераторе

Номера позиций элементов электрической цепи на схеме подключения генератора:

Аккумулятор.
Обмотка ротора генератора.
Генератор.
Обмотка статора генератора.
Выпрямительный блок генератора.
Регулятор напряжения.
Дополнительные резисторы.
Термокомпенсирующий резистор.
Дроссель.
Выключатель зажигания.
Блок предохранителей.
Контрольная лампа заряда.
Реле контрольной лампы заряда.

При неисправности стартера запуск двигателя невозможен. Обойти это повреждение в системе ВАЗ 2101 можно, если придать достаточное вращательное ускорение коленвалу путём ручного проворачивания, скатившись с пригорка или разогнавшись при помощи другой машины.

Ранние модели включали кривошип (в народе «кривой стартер»), позволяющий завести двигатель путём ручного вращения коленвала, если батарея разрядилась.

Кстати, автора этого текста не один раз выручал «кривой стартер» в зимний период. Летом мощности аккумулятора с лихвой хватает для проворачивания коленвала. Зимой же, когда на улице температура -30 0С, прежде чем заводить автомобиль, я рукояткой прокручивал двигатель. А если вывесить колесо и включить передачу, то можно провернуть коробку передач и разогнать застывшее трансмиссионное масло. После недельной стоянки на морозе автомобиль с небольшим натягом запускался самостоятельно без посторонней помощи.

Видео: заводим ВАЗ 2101 без стартера

Система зажигания

Следующие по значимости электрические приборы — это катушка зажигания и распределитель с роторным прерывателем контактов. Эти устройства содержат наиболее нагруженные контакты в устройстве ВАЗ 2101. При неплотном соприкосновении контактов высоковольтных проводов в катушке зажигания и распределителе происходит рост сопротивления и обгорание контактов. Провода передают импульсы высокого напряжения, поэтому снаружи они изолированы пластиковой изоляцией.

Большая часть электрических приборов в устройстве ВАЗ 2101 включается поворотом ключа в замке зажигания. Функция выключателя зажигания заключается во включении и отключении конкретных электрических цепей и запуске двигателя. Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

плафон салона;
звуковой сигнал;
прикуриватель;
стоп-сигнал.

При выходе из строя выключатель зажигания заменяется в сборе

Таблица: перечень включаемых цепей при разном положении ключа в замке зажигания ВАЗ 2101

Положение ключа	Контакт под напряжением	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«Стоянка»	«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«Зажигание»	«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«Стартер»	«30″-«16»

Для оперативного управления ВАЗ 2101 снабжён контрольно-измерительными приборами. Их надёжная работа обеспечивает водителя информацией о состоянии автомобиля.

Комбинация приборов обеспечивает водителя необходимой информацией о техническом состоянии автомобиля и наличии жидкостей

Комбинация панели приборов содержит отдельные индикаторы с широкими стрелками, на шкалах присутствуют цветовые зоны для выделения пограничных режимов. Показания индикаторов выдерживают вибрацию, сохраняя стабильное положение. Внутреннее устройство приборов малочувствительно к изменениям напряжения.

Корректное подключение электропроводки представляет точные показания

Схема проводки ВАЗ 2101 (инжектор)

Классическая система карбюраторного питания имела широкое распространение в автомобильных кругах российского производства. Простота устройства карбюраторных систем и минимальное количество датчиков обеспечивали доступные настройки разных режимов работы двигателя для любого автолюбителя. Например, карбюратор модели «Солекс» вполне удовлетворял требованиям автовладельцев при разгоне и стабильном движении. Отсутствие технических разработок и дорогие зарубежные детали для систем впрыска топлива долгое время не позволяли специалистам завода осуществить переход на инжекторную подачу топлива. Поэтому ВАЗ 2101 в условиях завода с инжектором не выпускался.

Но, прогресс и тем более зарубежные покупатели требовали наличия «инжектора». Электронная система исключала недостатки механического управления зажиганием и карбюраторной подачи топлива. Много позже, модели с электронным зажиганием и одноточечной системой впрыска от General Motors выпускались на экспорт в комплектации с двигателем 1,7 л.

Электронный блок управления собирает информацию от датчиков и контролирует работу исполнительных механизмов для оптимальной работы мотора при заданном уровне параметров

Номера позиций элементов электрической цепи на схеме с моновпрыском:

Электровентилятор системы охлаждения.
Монтажный блок.
Регулятор холостого хода.
Контроллер.
Октан-потенциометр.
Свечи зажигания.
Модуль зажигания.
Датчик положения коленчатого вала.
Электробензонасос с датчиком уровня топлива.
Тахометр.
Контрольная лампа CHECK ENGINE.
Реле зажигания.
Датчик скорости.
Колодка диагностики.
Форсунка.
Клапан продувки адсорбера.
Предохранитель системы впрыска.
Предохранитель системы впрыска.
Предохранитель системы впрыска.
Реле зажигания системы впрыска.
Реле включения электробензонасоса.
Реле электроподогревателя впускной трубы.
Электроподогреватель впускной трубы.
Предохранитель подогревателя впускной трубы.
Датчик кислорода.
Датчик температуры охлаждающей жидкости.
Датчик положения дроссельной заслонки.
Датчик температуры воздуха.
Датчик абсолютного давления.

Автолюбителям, желающим самостоятельно оборудовать транспортное средство ВАЗ 2101 инжекторной системой подачи топлива, следует понимать сложность процесса работы и необходимость материальных затрат. Для ускорения процесса замены карбюратора на инжектор стоит приобрести полный комплект впрыска топлива для классических автомобилей ВАЗ со всей проводкой, контроллером, адсорбером и иными деталями. Чтобы не мудрить с заменой деталей лучше приобрести комплект головки блока цилиндров от ВАЗ 21214 в сборе.

Видео: инжектор на ВАЗ 2101 своими руками

Электрооборудование ВАЗ 2101

Схема копейки по частям:

1 – фары 2101; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 — переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны ВАЗ-2101; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Электросхема в полный размер (для печати):

Подкапотная проводка

Электрическая схема культового автомобиля отличается простым размещением и надёжной эксплуатацией. Провода подключаются к соответствующим датчикам, приборам и узлам. Плотность соединения обеспечивают удобные быстроразъёмные штекерные соединения.

Всю систему электрической проводки можно разделить на шесть пучков проводов:

передний;
задний;
правый и левый;
пучки фар и боковых указателей поворота;
провода аккумуляторной батареи;
провода панели приборов.

Полная замена подкапотной проводки необходима при наличии многочисленных скруток на старых кабелях

К подкапотной проводке можно отнести передний пучок проводов, провода для указателей поворота и аккумулятора. В моторном отсеке расположены основные датчики и приборы:

аккумулятор;
стартер;
генератор;
модуль зажигания;
высоковольтные провода и свечи зажигания.

Аккуратно уложенные провода под капотом говорят о любви водителя к автомобилю

В качестве питающего органа для этих приборов служат самые толстые провода, соединяющие кузов автомобиля с аккумуляторной батареей и двигателем. По этим проводам протекает ток наибольшей силы при запуске двигателя. Для предохранения электрических соединений от воды и грязи провода снабжены резиновыми наконечниками. Для исключения разброса и перепутывания все провода собраны в жгуты и разделены на отдельные пучки, которые проще заменить при необходимости.

Полная замена косы исключит потерю напряжения при плохом контакте и многочисленных скрутках

Жгут обмотан липкой лентой и закреплён на корпусе, что исключает свободное свисание и захватывание отдельных проводов подвижными частями силового агрегата. В месте расположения конкретного прибора или датчика жгут разделяется на самостоятельные нити. Жгуты обеспечивают определённый порядок подключения приборов, который отражён в электрической схеме.

Подробная схема позволяет найти участок проводов с плохим контактом

Номера позиций элементов электрической цепи на схеме подключения фар ВАЗ 2101:

Фара.
Аккумулятор.
Генератор.
Блок предохранителей.
Переключатель света фар.
Выключатель.
Замок зажигания.
Сигнализатор включения дальнего света.

Защёлки на пластиковых колодках штепсельных разъёмов обеспечивают надёжное соединение, предотвращая случайную потерю контакта от вибрации.

Схема электрооборудования автомобиля ВАЗ-2101, ВАЗ-2102.

Схема электрооборудования автомобилей ВАЗ-2101 и ВАЗ-2102(Для просмотра увеличенной схемы сделайте клик по картинке.)
Если у вас возникли неприятности с электрикой вашего ВАЗ-2101 или его модификаций, электрические схемы помогут найти проблемную цепь и устранить поломку.

1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле контрольной лампы заряда аккумуляторной батареи; 6 — генератор; 7 — стартер; 8 — подкапотная лампа; 9 — свечи зажигания; 10 — датчик контрольной лампы давления масла; 11 — датчик указателя температуры охлаждающей жидкости; 12-звуковые сигналы; 13 — распределитель зажигания; 14 — электродвигатель стеклоочистителя; 15 — датчик контрольной лампы уровня тормозной жидкости; 16 — катушка зажигания; 17-регулятор напряжения; 18 — выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 19 — электродвигатель отопителя; 20 — лампа освещения вещевого ящика; 21 — добавочный резистор электродвигателя отопителя; 22 — штепсельная розетка для переносной лампы; 23 — выключатель контрольной лампы стояночного тормоза; 24 — выключатель сигнала торможения; 25 — реле-прерыватель указателей поворота; 26 — выключатель света заднего хода; 27 — блок предохранителей; 28 — реле-прерыватель контрольной лампы стояночного тормоза; 29 — реле стеклоочистителя; 30 — переключатель электродвигателя отопителя; 31 — прикуриватель; 32 — выключатели плафонов, расположенные в стойках задних дверей; 33 — выключатели плафонов, расположенные в стойках передних дверей; 34 — плафоны; 35 — выключатель зажигания; 36 — комбинация приборов; 37 — указатель температуры охлаждающей жидкости; 38 — контрольная лампа дальнего света фар; 39 — контрольная лампа наружного освещения; 40 — контрольная лампа указателей поворота; 41 — контрольная лампа заряда аккумуляторной батареи; 42 — контрольная лампа давления масла; 43 — контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44 — указатель уровня топлива; 45 — контрольная лампа резерва топлива; 46 — лампа освещения комбинации приборов; 47 — выключатель звукового сигнала; 48 — переключатель света фар; 49 — переключатель указателей поворота; 50 — выключатель наружного освещения; 51 — выключатель освещения приборов; 52 — переключатель стеклоочистителя; 53 — датчик указателя уровня и резерва топлива; 54 — лампа освещения багажника; 55 — задние фонари; 56 — фонарь освещения номерного знака; 57 — фонарь света заднего хода; 58 — штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 — плафон освещения задней части салона автомобиля ВАЗ-2102

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
Дальний свет левой фары, контрольная лампа дальнего света (8 А).
Дальний свет правой фары (8 А).
Ближний свет левой фары (8 А).
Ближний свет правой фары (8 А).
Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Не рекомендуется заменять предохранители на самодельные перемычки. Постороннее устройство может привести к неисправности электрических деталей.

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

Подфарники.
Боковые указатели поворота.
Аккумулятор.
Генератор.
Замок зажигания.
Блок предохранителей.
Реле-прерыватель.
Сигнализатор включения.
Переключатель.
Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

панель приборов и подсветку индикаторов;
пучки фар;
указатели поворота;
освещение в салоне;
стеклоочиститель;
ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013

1 – фары; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Замена проводки самостоятельно

При многочисленных проблемах в электрической системе автомобиля, следует задуматься о полной замене проводки, а не отдельных участков. При прокладывании новых проводов не рекомендуется объединять в один жгут провода низкого напряжения с высоковольтными. Надёжное крепление к корпусу исключит пережатие проводов и повреждение изоляции. Соответствующие штепсельные колодки обеспечат плотный контакт, что исключит возникновение пробоя и окисления.

За панелью приборов скрываются многочисленные провода

Замену проводки самостоятельно по силам осуществить автолюбителю, имеющим поверхностные знания об электрике.

Причины замены

От степени значимости причины зависит объём работы:

сбои в работе осветительных приборов;
перебои в работе электроники;
значительное окисление контактов;
частое отсутствие тока в проводах;
разряд аккумулятора;
многочисленные повреждения изоляции проводов;
множество скруток.

Для замены части электрической проводки в салоне необходимо подготовить:

схему подключения электрических узлов;
провода с различным сечением и цветной изоляцией;
изоленту;
соединительные колодки;
клеммы для проводов;
обжимные клещи.

Этапы замены

До начала работ следует зарисовать расположение проводов и распиновку колодок.

Замену проводки следует проводить в соответствии с правилами безопасности и электрической схемой:

Отключить аккумулятор.
Снять декоративные пластиковые элементы в салоне.
Определить место прохождения требуемого пучка проводов.
Отметить на схеме провода подлежащие замене.
Отсоединить колодки и аккуратно, не дёргая, извлечь старые провода.
Уложить новые провода.
Подключить колодки.
Убедиться в расположении проводов согласно схеме.
Установить декоративные элементы.
Подключить аккумулятор.

При владении автомобилем с многолетней историей замену проводов следует производить комплектом

При замене проводки на панели приборов следует руководствоваться схемой подключения.

Поиск неисправных электроприборов следует начинать со схемы их подключения

Номера позиций элементов электрической цепи на схеме контрольных приборов:

Датчик контрольной лампы давления масла.
Датчик указателя температуры охлаждающей жидкости.
Датчик указателя уровня и резерва топлива.
Контрольная лампа резерва топлива.
Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель уровня топлива.
Комбинация приборов.
Указатель температуры охлаждающей жидкости.
Блок предохранителей.
Выключатель зажигания.
Генератор.
Аккумуляторная батарея.
Реле-прерыватель контрольной лампы стояночного тормоза.
Выключатель контрольной лампы стояночного тормоза.
Датчик уровня тормозной жидкости.

Чтобы избежать значительной путаницы в проводах и нудного выявления повреждений, стоит задуматься о приобретении комплекта жгута проводов для данной модели со всеми колодками, штекерами и коннекторами.

Видео: замена проводки и монтаж панели приборов от ВАЗ 2106

Электрическая схема ВАЗ-2101, ВАЗ-2102

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2101, ВАЗ-2102
Электрическая схема автомобилей ВАЗ-2101, ВАЗ-2102.

1 – фары; 2 – подфарники; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – генератор; 7 – стартер; 8 – подкапотная лампа; 9 – свечи зажигания; 10 – датчик контрольной лампы давления масла; 11 – датчик указателя температуры охлаждающей жидкости; 12 – звуковые сигналы; 13 – распределитель зажигания; 14 – электродвигатель стеклоочистителя; 15 – датчик контрольной лампы уровня тормозной жидкости; 16 – катушка зажигания; 17 – регулятор напряжения; 18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 19 – электродвигатель отопителя; 20 – лампа освещения вещевого ящика; 21 – добавочный резистор электродвигателя отопителя; 22 – штепсельная розетка для переносной лампы; 23 – выключатель контрольной лампы стояночного тормоза; 24 – выключатель сигнала торможения; 25 – реле-прерыватель указателей поворота; 26 – выключатель света заднего хода; 27 – блок предохранителей; 28 – реле-прерыватель контрольной лампы стояночного тормоза; 29 – реле стеклоочистителя; 30 – переключатель электродвигателя отопителя; 31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей; 33 – выключатели плафонов, расположенные в стойках передних дверей; 34 – плафоны; 35 – выключатель зажигания; 36 – комбинация приборов; 37 – указатель температуры охлаждающей жидкости; 38 – контрольная лампа дальнего света фар; 39 – контрольная лампа наружного освещения; 40 – контрольная лампа указателей поворота; 41 – контрольная лампа заряда аккумуляторной батареи; 42 – контрольная лампа давления масла; 43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44 – указатель уровня топлива; 45 – контрольная лампа резерва топлива; 46 – лампа освещения комбинации приборов; 47 – выключатель звукового сигнала; 48 – переключатель света фар; 49 – переключатель указателей поворота; 50 – выключатель наружного освещения; 51 – выключатель освещения приборов; 52 – переключатель стеклоочистителя; 53 – датчик указателя уровня и резерва топлива; 54 – лампа освещения багажника; 55 – задние фонари; 56 – фонарь освещения номерного знака; 57 – фонарь света заднего хода; 58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 – плафон освещения задней части салона автомобиля ВАЗ-2102.

Цитата

Неисправности электрики ВАЗ 2101

Статистический анализ выявленных неисправностей утверждает, что 40% отказов карбюраторных двигателей приходится на комплексную работу системы зажигания. Отказ электрооборудования определяется визуально, наличием напряжения на соответствующих контактах: ток либо есть, либо его нет. Неполадки невозможно определить заранее: по стуку, скрипу или увеличенному зазору. В случае неисправности вероятно возникновение короткого замыкания в проводке и узлах электрооборудования. Появление возможной неисправности можно выявить по нагретым проводам и оплавленной изоляции.

Последствия короткого замыкания приводят к значительным повреждениям

Аккумулятор является потенциальным источником пожарной опасности. Расположение батареи 6 СТ-55 П в подкапотном пространстве ВАЗ 2101 соседствует с выхлопным коллектором, поэтому возможен нагрев банки аккумулятора с клеммой «+», что приведёт к «кипению» электролита. Установка асбестовой защиты между аккумулятором и выпускным коллектором исключит выкипание электролита.

Автолюбителю стоит понимать, что работа потребителей электричества зависит от надёжного крепления генератора и стартера к корпусу двигателя. Отсутствие одного болта или недостаточный момент затягивания гайки приведёт к деформации валов, заеданию и поломке щёток.

Неисправность генератора

Неполадки в работе генератора выражаются в недостаточной мощности электрического тока. При этом падает напряжение и загорается контрольная лампа. Повреждение генератора влечёт за собой разряд аккумулятора. Обгорание коллектора и износ щёток исправляются водителем самостоятельно путём замены щёток и зачисткой коллектора шлифовальной шкуркой. Замыкание обмоток статора ремонту не подлежит.

Таблица: вероятные неисправности генератора

Неисправность	Причина неисправности	Способ устранения
Не горит лампа контрольного заряда	Перегорела лампа. Обрыв цепи. Замыкание обмотки.	Заменить. Проверить соединение. Заменить неисправную деталь.
Периодически загорается лампа	Проскальзывает ремень привода. Повреждено реле сигнализатора. Обрыв цепи питания. Износ щёток. Замыкание в обмотке.	Отрегулировать натяжение. Заменить реле. Восстановить соединение. Заменить щёткодержатель со щётками. Заменить ротор.
Недостаточный заряд аккумулятора	Проскальзывает ремень. Окислены клеммы. Неисправен аккумулятор. Неисправен регулятор напряжения.	Отрегулировать натяжение. Зачистить выводы и контакты. Заменить батарею. Заменить регулятор.
Повышенный шум при работе генератора	Ослабло крепление шкива. Повреждены подшипники. Скрип щёток.	Подтянуть гайку. Заменить деталь. Зачистить место прилегания щёток в направляющих тряпкой, смоченной в бензине.

Порядок проверки неисправного генератора

Когда на работающем двигателе горит лампа контрольного заряда аккумулятора следует произвести элементарные манипуляции на проверку генератора:

Открыть капот.
Одной рукой увеличить обороты двигателя, нажимая на рычаг дроссельной заслонки.
Другой рукой снять провод с клеммы «-—» аккумулятора на две секунды, предварительно ослабив крепление.
При неработающем генераторе двигатель заглохнет. Это означает, что все потребители питаются от аккумулятора.

При необходимости движения на ВАЗ 2101 без генератора надо вынуть предохранитель № 10 и отсоединить чёрный провод реле контрольной лампы заряда аккумулятора на штекере «30/51». Система зажигания будет работать при падении напряжения до 7 В. При этом не стоит пользоваться освещением, тормозом и указателями поворота. При включении стоп-сигналов заглохнет двигатель.

При неисправном генераторе нормально заряженный аккумулятор позволяет проехать до 200 км.

«Минус» аккумулятора подключается к кузову, а «плюс» – к контакту «30» генератора. Ошибочное обратное подключение вызовет повышенный ток и повредит генератор

На первые модели ВАЗ 2101 устанавливался электромагнитный регулятор напряжения РР-380. В настоящее время эта модификация регулятора снята с производства, в случае замены устанавливаются современные аналоги. Регулятор не подлежит регулировке при эксплуатации. Для проверки его функционирования следует использовать вольтметр. Простая процедура предоставит информацию о его соответствии заявленным характеристикам корректировки напряжения в бортовой системе:

Запустить двигатель.
Выключить всех потребителей тока.
Вольтметром замерить напряжение на клеммах аккумулятора.
Нормальной работе регулятора соответствует напряжение 14,2 В.

Неисправность стартера

Стартер обеспечивает начальное вращение коленвала. Простота его устройства не отрицает факт значимости в работе общей системы автомобиля. Изделие подвержено загрязнениям и износу деталей. Большая тяговая сила отражается на состоянии крепёжных соединений и контактных групп.

Схема электрооборудования ВАЗ-21011 и ВАЗ-21013

Схема электрооборудования ВАЗ-21011 и ВАЗ-21013. Несмотря на то, что общее название «копейка» имеет весь модельный ряд от 2101 до 21013, различия в электрической схеме имеются, так что публикуем для вас.

Предохранители и реле ВАЗ 2101

Рассмотрены автомобили ваз 2101, ваз 2102.

Блок предохранителей Ваз 2101 находится с левой стороны под панелью приборов.

1 — рычаг привода замка капота.

2 — блок предохранителей.

для того чтобы снять крышку блока предохранителей ваз 2101 необходимо отжать защелку.

схема расположения предохранителей в блоке.

расшифровка предохранителей ваз 2101.

№ предохранителя	Предназначен для защиты:
1 (16А)	Плафонов освещения салона, патрона подключения переносной лампы, прикуривателя, звуковых сигналов, стоп-сигнала
2(8А)	Стеклоочистителя и электровентилятора отопителя, электродвигатель стеклоомывателя
3 (8А)	Дальнего света левой фары, контрольной лампы включения дальнего света фар
4 (8 А)	Дальнего света правой фары
5 (8А)	Ближнего света левой фары
6 (8А)	Ближнего света правой фары
7 (8А)	Габаритного света левой фары либо габаритного света левого подфарника, контрольной лампы включения габаритного света правого (габаритного) заднего фонаря, левой лампы освещения -номерного знака, лампы освещения багажника, ламп освещения комбинации приборов
8 (8А)	Габаритного света правой фары (либо габаритного света правого подфарника), левого (габаритного) заднего фонаря, правой лампы освещения номерного знака, подкапотной лампы, лампы освещения гнезда прикуривателя
9 (8А)	Контрольной лампы давления масла в двигателе, указателя температуры жидкости системы охлаждения, указателя уровня топлива с контрольной лампой резерва топлива, контрольной лампы включения стояночного тормоза и недостаточного уровня тормозной жидкости в бачке, лампы освещения вещевого ящика, указателей поворотами соответствующей контрольной лампы, контрольной лампы заряда аккумуляторной батареи, реле контрольной лампы заряда фонаря заднего хода
10 (8А)	Обмоток регулятора напряжения и возбуждения генератора

Расположение реле ВАЗ 2101.

Большинство реле и регулятор напряжения сосредоточены в подкапотном пространстве. Реле указателей поворота и аварийной сигнализации расположено на щите передка под комбинацией приборов.

Так расположены реле в подкапотном пространстве на правом брызговике.

реле сигнализатора заряда аккумуляторной батареи;
реле включения дальнего света фар;
реле включения ближнего света фар (поз. 2 и З — для автомобилей ВАЗ-21011 и ВАЗ-21013).

Расположение регулятора напряжения ВАЗ 2101.

под капотом на левом брызговике.

Реле указателей поворотов ВАЗ 2101.

так расположено реле (приборная панель снята)

Подключение фар и стартера через реле на ВАЗ 2101

Подключение фар через реле на ВАЗ 2101
Итак, несколько вариантов: Вариант №1. Коммутация с установкой дополнительного блока предохранителей (см фото) под капотом. Предварительно надо запастись толстым проводом сечением 2,5-4 мм, клеммами типа «ушко», стандартными мама/папа и термоусадочным кембриком. Соединять провод с клеммой можно либо пайкой, либо обжимом. При этом, если не используются соединительные колодки, клеммы надо усадить термоусадочной трубкой.
Схема подключения

Рис. 1 1 – фары; 2 – дополнительный блок предохранителей; 3 – лампа индикации включения дальнего света; 4, 6 – реле; 5 – блок подрулевых переключателей; 9 – АКБ.

1.1. Располагаем два или три (для ПТФ) реле (4, 6) под капотом на правом брызговике. 1.2. Питание реле (розовый провод, контакты 30), берем прямо с клеммы 30 генератора (7). 1.3. Контакты 85 реле соединяем с кузовом поблизости с помощью клемм типа «ушко». 1.4. С клемм 87 реле тянем провода к блоку предохранителей (2) под капотом, при этом на блоке надо сделать перемычку между парами, как показано на схеме. 1.5. К оставшейся половине клемм на предохранителях (2, левая часть) подсоединяем провода от фар (1), не перепутав ближний с дальним (опять же, смотрим схему). При этом к одной из клемм дальнего света нужно подсоединить провод, который пойдет в салон на лампу индикации включения дальнего света (3). 1.6. Провода от контактов 86 реле (управляющие контакты) тянем в салон, находим на колодке, идущей от подрулевого переключателя (5) серый с красным и голубой (дальний свет) провода, и подсоединяем их туда. 1.7. Снимаем с салонных предохранителей оставшийся провод. В итоге имеем 4-е свободных предохранителя в салоне (№ 3, 4, 5, 6), которые можно задействовать для различных нужд.
Вариант №2. Реле размещаем под комбинацией приборов. 2.1. Находим на колодке подрулевого переключателя серый с красным и голубой провода, которые идут от блока предохранителей (см. ниже), отсоединяем их от колодки (5) и подключаем к клеммам 87 наших реле. Этим мы обеспечили соединение, показанное на первой схеме розовым и коричневыми проводами, т.е. питание к блоку предохранителей. 2.2. Клеммы 86 реле подсоединяем к освободившимся местам в колодке подрулевого переключателя (см. ниже), чтобы не перепутать местами ближний/дальний, нужно пометить места подсоединения на колодке (голубой — дальний). 2.3. Питание на клеммы 30 реле берем либо с замка зажигания, либо тянем от аккумулятора (9). 2.4. Клеммы 85 реле соединяем «на масу». Второй вариант подключения предпочтительней – он проще, нет нештатных проводов из салона под капот, сохраняется соответствие предохранителей в схеме автомобиля, к тому же в салоне контакты реле и предохранителей меньше окисляются, чем под капотом, а значит и надежность выше.
Подключение стартера через реле с отключением света при запуске двигателя

В схему (рис. 1) дополнительно подключаем реле PiT (ток на контактах 30-87=40А, 30-87а=30А) или любое другое универсальное реле с аналогичными характеристиками (рис. 2)

Рис. 2

1. Провод с клеммы 30 генератора (7) подключаем к контакту 30/51 реле (10). 2. Контакты 30/51 реле (4, 6) соединяем с контактом 88 (другое обозначение – 87а) реле (10). 3. Разрезаем красный провод, соединяющий контакт 50 замка зажигания (11) с втягивающим реле стартера (12), на концах провода обжимаем клеммы. 4. Провод, идущий от замка зажигания, подключаем к контакту 86 реле (10). 5. Провод, идущий на втягивающее реле стартера, соединяем с контактом 87 реле (10). 6. Контакт 85 реле (10) соединяем с «масой» автомобиля. Работа схемы. Контакты 30 и 88 реле (10) нормально замкнуты. При подаче на контакт 86 «+» с замка зажигания замыкаются контакты 30 и 87, что обеспечивает работу стартера (12). Соответственно, обесточивается контакт 88 реле (10) и цепи дальнего и ближнего света фар. схема подключения стартера (с)
alexd
Сообщение изменено: ajm, 17 Февраль 2012 — 01:55.

Другой вариант схемы VAZ-2101

Наружное освещение

Реле и схема предохранителей ваз нивы

1 – Фары 21012 – подкапотная лампа;3 – аккумуляторная батарея;4 – генератор;5 – выключатель света заднего хода;6 – блок предохранителей;7 – контрольная лампа наружного освещения в комбинации приборов;8 – лампа освещения вещевого ящика;9 – лампа освещения комбинации приборов;10 – штепсельная розетка для переносной лампы;

11 – выключатель освещения приборов;12 – выключатель наружного освещения;13 – выключатель стоп-сигнала;14 – выключатель зажигания;15 – выключатели плафонов, расположенные в стойках передних дверей;16 – выключатели плафонов, расположенные в стойках задних дверей;17 – плафоны;18 – лампа освещения багажника;19 – задние фонари;20 – фонарь освещения номерного знака;21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101;2 – аккумуляторная батарея;3 – генератор;4 – блок предохранителей;5 – переключатель света фар;6 – выключатель наружного освещения;7 – выключатель зажигания;8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – генератор;5 – выключатель зажигания;6 – блок предохранителей;7 – реле-прерыватель указателей поворота;8 – контрольная лампа указателей поворота;9 – переключатель указателей поворота;10 – задние фонари

1 – звуковые сигналы;2 – аккумуляторная батарея;3 – блок предохранителей;4 – выключатель звуковых сигналов;5 – генератор VAZ 2101.

1 – генератор VAZ 2101;2 – аккумуляторная батарея;3 – выключатель зажигания;4 – переключатель стеклоочистителя;5 – реле стеклоочистителя;6 – моторедуктор стеклоочистителя;7 – термобиметаллический предохранитель;8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла;9 – блок предохранителей.

1 – генератор VAZ 2101;2 – аккумуляторная батарея;3 – выключатель зажигания;4 – блок предохранителей;5 – переключатель отопителя;6 – добавочный резистор;7 – электродвигатель вентилятора отопителя.

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

плафон салона;
звуковой сигнал;
прикуриватель;
стоп-сигнал.

Читать далее: Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Як пдключити генератор ваз 2101

Рейтинг статьи

Загрузка…

6.2. Генератор

Схема соединений системы генератора

На автомобилях ВАЗ-2101, -2102 и их модификациях применялся трехфазный генератор переменного тока типа Г-221 (см. рис. Генератор Г-221) со встроенным выпрямителем. До середины 80-х годов «отрицательные» вентили (диоды) выпрямителя были запрессованы в крышку 1, а «положительные» – в отдельную пластину, прикрепленную к крышке.

С середины 80-х годов у генераторов Г-221 все вентили находятся в неразборном выпрямительном блоке 2, состоящем из двух пластин. В случае повреждения вентилей блок заменяется новым.

Регулятор 6 (см. рис. Схема соединений системы генератора) поддерживает напряжение генератора на уровне 13,2–14,5. Исправность генератора проверяется с помощью контрольной лампы 12 в комбинации приборов и реле 13.

При включении зажигания, когда двигатель (и следовательно генератор) еще не работает, через контакты реле протекает ток от аккумуляторной батареи, и лампа горит. После пуска двигателя и при движении автомобиля лампа должна гаснуть, так как под действием выпрямленного фазного напряжения генератора якорь реле должен притягиваться к сердечнику и размыкать контакты реле.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй – аккумуляторная батарея, но она участвует только в пуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу получается осуществлять питание потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

На них отсутствовал аккумулятор, что немного удешевляло транспортное средство, но вот приборы освещения работали лишь при заведенном моторе. Но это мотоцикл. На автомобиле такая схема неудобна, так как запуск двигателя необходимо производить «кривым» стартером либо с буксира. А это вызывает довольно сильные затруднения.

Основные компоненты генератора

Конструктивно он состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных автомобилях применяется многоручейковый).
Регулятор напряжения в автомобиле ВАЗ-2101 установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Обмотки генератора

Всего их две – роторная (возбуждения) и статорная (силовая). Принцип функционирования установки заключается в том, что выработка тока в силовой обмотке возможна лишь при выполнении следующих двух условий:

Присутствует постоянное магнитное поле.
Это поле вращается относительно силовой обмотки.

Только при их соблюдении будет работать генератор. Подав напряжение на обмотку ротора, получаем магнитное поле. Так как ротор вращается от коленчатого вала, выполняется второе условие. Но нужно еще обратить внимание на то, какова схема подключения генератора ВАЗ-2101. Он соединен с аккумуляторной батареей параллельно для осуществления зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) напряжение в бортовой сети равно тому, которое имеется и в АКБ (около 12 В). И на холостых оборотах оно будет примерно на этом уровне поддерживаться. Но при увеличении частоты вращения ротора произойдет скачок напряжения вплоть до 30 В. Причина: на обмотку возбуждения подается большее напряжение из-за увеличения частоты вращения ротора (скорость магнитного поля возрастает). А это чревато повреждением электропроводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы на выходе генератора напряжение оставалось постоянным, а для этого используется простой принцип. Если сделать так, чтобы напряжение питания роторной обмотки было постоянным, то получится избежать изменения величины магнитного поля. На ВАЗ-2101 генератор функционировать должен под нагрузкой 13-14 В. Даже два одинаковых по конструкции реле-регулятора могут удерживать различное значение напряжения.

Механические – в основе находится электромеханическое реле и сопротивление для снижения напряжения.
Полупроводниковые – в основе находится небольшая схема из транзисторов малой мощности либо же один силовой ключ.
Смешанные – в конструкции имеется как транзисторная схема, так и электромагнитное реле.

Щетки – это именно тот элемент, при помощи которого реализуется схема подключения генератора ВАЗ-2101. Благодаря им подается напряжение на контактные кольца движущегося ротора.

Как снять генератор

Для проведения демонтажа вам потребуются следующие инструменты:

Ключи гаечные на 10, 13 и 17.
Монтажная лопатка.
Проникающая смазка типа WD-40.

Первоначально отключаете аккумуляторную батарею и отсоединяете провода от генератора. Желательно все работы производить при слегка приподнятой передней части автомобиля либо на смотровой яме, эстакаде. Перед тем как снять генератор, нужно ослабить приводной ремень. Для этого полностью выкручиваете ключом на 17 гайку с верхней шпильки крепления корпуса к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора нужно придвинуть к блоку, после чего снимаете ремень. Проблематично окажется ослабить нижний болт крепления. Он близко к земле, на него часто попадает пыль, грязь, вода. Поэтому заранее обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Монтаж производится в обратной последовательности. Если необходима замена генератора на более мощный, то можно установить аналог с модели автомобилей ВАЗ-2107 или же 2109. Они обладают большей мощностью и способны обеспечить стабильную зарядку аккумуляторной батареи. Отличие от «родного» ВАЗ-2101 заключается в том, что регулятор напряжения совмещен со щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень будет рваться, быстро изнашиваться, нагрузки на ротор увеличатся в несколько раз. Для нормальной работы необходимо, чтобы данный элемент имел определенное натяжение. Регулируется оно при помощи изменения положения корпуса относительно двигателя. Фиксация производится гайкой в верхней части генератора.

Диагностика неисправностей

Следующие механические и электрические поломки могут случиться в генераторе:

Износ подшипников диагностируется по характерному свисту или скрежету со стороны устройства. Смазка внутри подшипников со временем улетучивается, отчего усиливается трение.
Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работоспособности авто. Если они изнашиваются, то на приборной панели загорается контрольная лампа с изображением аккумуляторной батареи.
Недостаточный или чрезмерный заряд АКБ – это явный признак выхода из строя регулятора напряжения. Проверка может быть выполнена обычным мультиметром. Запускаете двигатель, включаете ближний свет. Холостой ход должен быть на уровне около 800 оборотов в минуту. Необходимо, чтобы напряжение на клеммах АКБ было

13,2 В.

Моргание света, пульсации – признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке. На ВАЗ-2101 генератор построен по классической схеме – вырабатывает три фазы, затем при помощи выпрямителя преобразует в постоянный ток.

В том случае, если генератор не дает зарядку, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток. В этом случае производится либо замена генератора, либо установка нового ротора или статора (в зависимости от того, какая из обмоток разрушена). Диагностика производится при помощи тестера.

Выводы

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить немало хлопот владельцу. И если вы во время поездки заметили, что загорелась лампа на приборной панели, то необходимо как можно скорее предпринять действия по устранению поломок. Бывает и такое, что просто окисляется провод, пропадает контакт, но это нужно выявить на ранней стадии, иначе при севшем аккумуляторе далеко не получится уехать.

Как заменить генератор ВАЗ 2101 – 2106

Причиной замены генератора является сгорание его обмоток, межвитковое замыкание, старение корпуса, что приводит к поломке его, и т. д. иногда мощность генератора мала, и по этой причине его необходимо менять.

Случаются такие ситуации, что при модернизированию своей машины устанавливают мощные усилители и дополнительные гаджеты расходующие энергию, в таком случае стандартного генератора не хватает, и его необходимо менять на новый и мощный.

Теперь рассмотрим поподробнее на что можно поменять стандартный генератор Г – 221:

Для начала можно использовать генератор с ВАЗ 2105, где выдает ток в 55 Ампер, но это не самый мощный вариант, он хорош, в тех случаях где не очень большое количество оборудование. Но он хорош тем что при его установке не нужно переделывать крепление на корпусе, стоит все го лишь немного переделать электрику под него.
Следующим вариантом можно использовать генератор от ВАЗ – 2106, который выдает 55 Ампер, что опять же достаточно когда не очень много дополнительной электроники.
Третьим вариантом будет стандартного генератора, на генератор ВАЗ 21074, он имеет маркировку 372.3701-03. Он может выдать примерно 73 Ампера, где аксессуаров может намного больше чем в предыдущих двух вариантов, установкой он достаточно не отличается от предыдущего варианта генератора.
Четвертый вариант имеет вид установки генератора с такой машины как Нива, мощность у него около 80 Ампер, и он может удовлетворить очень даже большое количество электроники, дополнительных усилителей, и светодиодов. Установка требует побольше изменений нежели в других случаях.
Последний вариант – состоит в том что стандартный генератор можно заменить на другие модели иномарок, гибридов, но чаще всего китайских генераторов. Эти пять способов – считаются самые распространенные.
Теперь поговорим по конкретнее про установку генератора от ВАЗ 21074 на ВАЗ 2106(2101). Достаточно часто выбирают модель 2107-37011010, он хорош тем что для него можно достаточно легко найти запчасти. Достаточно много плохого пишут про реле-регулятор K1216Eh2, оно плохо тем что реле не меняет зарядное напряжение на зависимую температуру окружающей среды.

Установка и подключение генератора с ВАЗ 2107

В установки ничего сложного нет, оно крепится как и стандартный генератор, но имеет другое подключение. Сейчас о нем и поговорим. Для начала нужно отсоединить, затем заизолировать провод под реле-регулятор. Все подключения самого генератора такое же как и в стандартном генераторе. Провод серого цвета нужно заизолировать и никуда не подключать, а провод желтого цвета подключить к клемму.

Для контрольной лампы можно использовать лампу от повторителя, которая имеет мощность 3 Вт, что бы ее подключить нужно провести к ней два провода – сдвоенный оранжевый, желтый.

Все кто использовал этот метод были довольны, зарядка в таком случае сохраняется при больших оборотах. И мощности хватает на хороший усилитель.

Как поставить восьмерочный генератор вместо пятерочного? см. ниже.

В генераторе Г222 используется регулятор напряжения (таблетка) Я112В, похожий регулятор Я112А

ставить нельзя. В данной схеме получится, что даже при выключенном зажигании, регулятор подключен к плюсу и все время пропускает ток возбуждения, аккумулятор быстро разрядится через обмотку возбуждения.

Генератор Г222 до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей. Продавцы в магазинах продают его для автомобилей серии 2105, не спрашивая год выпуска. Генератор Г 222, не работает без переделки проводки на автомобилях, с генератором 372.3701. Правильно покупать генератор 372. 3701 (восьмерочный), а не переделывать проводку под генератор Г 222.

В связи с большим износом парка, генераторы большинства автомобилей в сильно изношенном состоянии, требуют ремонта или замены на новые.

Генератор имеет обычную схему – обмотка статора, ротор и диодный мост. Регулятор напряжения встроенный, вместе со щеточным узлом, вставлен в генератор. Корпус генератора заземлен, то есть, соединен с массой крепежными болтами. В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой. К массе подсоединен минус аккумулятора, поэтому на массе сидит общий минус, а все элементы питает плюс.

Генератор похож на своего предшественника Г221 от ВАЗ 2101 -06, кроме диодного моста и передней крышки корпуса, остальные части от Г 221 для Г 222 не подходят, хотя можно собрать варианты, которые будут вполне работоспособны.

Работа генератора Г222

При включении зажигания, от контакта 151 через 10 й предохранитель, на точку Б регулятора напряжения попадает плюс от аккумулятора, регулятор открывается и от плюса аккумулятора, через точку выхода генератора, на точку В регулятора, протекает ток возбуждения, он через щетки попадает в обмотку возбуждения и далее на массу. Ток возбуждения получается максимальным — около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение.

Регулятор напряжения Я112В

Генератор рассчитывается таким образом, чтобы уже на малых оборотах, он гарантировано развивал напряжение 13, 8 -14, 2 В. При дальнейшем увеличении оборотов, напряжение может очень сильно вырасти, что недопустимо. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться не ниже 13, 5 В.

Напряжение в заданных пределах поддерживает регулятор напряжения

Регулятор напряжении типа Я 112В, управляет током возбуждения. Он включает и выключает ток возбуждения. Регулятор работает в режиме открыто – закрыто. При частом переключении рост и спад напряжения получается незначительным, так что напряжение остается практически постоянным. Скачки и спады напряжения дополнительно сглаживает аккумулятор. Частота, с которой работает регулятор 20 -25 гц, при этом колебания света становятся незаметными.

Контрольная лампа и вольтметр

Для контроля за работой генератора используется лампочка и вольтметр

«Жигули» был первым советским автомобилем, в котором не было амперметра. Во всех автомобилях, вплоть до 70х годов, для контроля за электрооборудованием использовался амперметр. Недостаток амперметра был в том, что он был включен так, что через него проходил ток всех потребителей, при нарушении контактов амперметра все начинало плохо работать или вовсе отключалось. Для тех, кто умел пользоваться амперметром, он был достаточно информативным прибором, но главное, он, по отклонению стрелки в плюс или минус, показывал идет зарядка или нет, то есть работает генератор или нет. Для повышения надежности электрооборудования от амперметра отказались и в моделях поколения Ваз 2105 вставили Вольтметр. Вольтметр подключатся параллельно и его неисправности никак не влияют на работу электрооборудования, кроме того, для понимающего водителя, он дает больше информации, чем амперметр.

Для управления лампочкой установлено специальное реле РС 702 с нормально замкнутыми контактами. Если генератор не работает, контакты реле замкнуты и, при включении зажигания, ток идет от аккумулятора через 9 предохранитель, точку 87 реле, через замкнутые контакты на точку 3051 и через блок предохранителей на лампочку. Лампочка горит. Ток от аккумулятора через катушку реле РС 702 с точки 86, пройти не может, на пути к минусу аккумулятора стоят минусовые диоды, которые в этом направлении тока не пропускают. Когда генератор заработал, то появляется ток с выхода генератора, через 9 предохранитель, на точку 86, через катушку реле, на среднюю точку обмотки и далее замыкается через плюсовые диоды на выход генератора. Катушка реле РС 702 намагничивается и размыкает контакты, лампочка гаснет, значит состояние нормальное, генератор работает. То есть, когда генератор заработал, реле контрольной лампы питается фазным напряжением генератора и реле срабатывает, размыкая контакты. К сожалению, лампочка не загорается при перезарядке, когда напряжение, из – за пробоя регулятора, может возрасти до 16 Вольт, аккумулятор начнет выкипать, и лампочки начнут перегорать.

В отличие от прежней схемы ВАЗ 2101, эта проблема решена. Вольтметр, покажет, что напряжение стало выше нормы – стрелка уходит в красную зону шкалы справа

Что делать, если генератор не работает.

Если генератор не работает, то при работающем двигателе продолжает гореть красная лампочка разрядки аккумулятора.

Надо проверить на месте ремень генератора или нет и проверить его натяжение

Надо проверить 10 й предохранитель

Проверить напряжение на выходе провода к регулятору напряжения, в точке Б, должно быть 12 Вольт.

Проверить наличие плюса от аккумулятора на силовом выходе генератора.

Если плюсы есть на обеих точках, а генератор на работает, можно попробовать заменить регулятор напряжения не снимая генератор. Это сделать сложно, а на старых заржавевших генераторах невозможно. Придется снимать генератор.

Если генератор очень старый, его надо заменить. См ремонт генератора

Если аккумулятор разряжается, а лампочка не горит, то надо проверить вольтметром напряже6ние. Если напряжение на аккумуляторе выше 13,5 Вольт, то значит генератор работает, а аккумулятор уже не годен.

Если напряжение меньше 13, 5 Вольт, а лапочка не горит, то надо проверить 9й предохранитель, возможно обрыв в цепи контрольной лампочки, или неисправно реле РС 702. Если устранили проблему с лампочкой, то дальше надо найти причину пониженного напряжения и неисправности генератора.

Надо обращать внимание на вольтметр. Если стрелка вольтметра ушла в красную зону шкалы, значит напряжение стало выше нормы. При этом, аккумулятор станет мокрым, появится запах кислоты, лампочки будут гореть ярко и помаргивать. Такое происходит, если пробило регулятор напряжения. Надо замерить напряжение на аккумуляторе, убедиться, что оно больше 14,5 Вольта, регулятор точно пробит и его надо заменить. Если регулятор в алюминиевом корпусе, то в нем ставится таблетка Я 112В её нельзя путать с таблеткой Я 112А и тем более, с похожей внешне, таблеткой Я120

Буквы на регулятор Я 112В многих его аналогах с другими обозначениями должны быть БВШ, если ВВШ, то это Я 112А и его ставить нельзя.

Более современные однокорпусные регуляторы для генераторов Г 222 со щеточным узлом значительно надежнее.

Генератор Г222 сломался, можно поставить новый генератор восьмерочный?

Как поставить восьмерочный генератор вместо пятерочного?

Поставил восьмерочный генератор, теперь машина не глохнет

Если машина старая, и стоял генератор Г222, а нужно поставить генератор 372.3701, то придется делать так.

Провод возбуждения, который приходил на регулятор напряжения генератора Г222 надо подключить к точке L генератора 372.3701,

Через этот провод будет включаться первоначальное возбуждение. Лампочка контроля зарядки, при таком включении, никуда не подключается и работать не будет, но в машине есть вольтметр, по которому можно отслеживать зарядку.

При выключении зажигания, генератор продолжает работать, ток возбуждения идет от доп. диодов и не прерывается замком зажигания, этот ток идет в цепь системы зажигания и двигатель не заглохнет. Для того, чтобы двигатель при выключении зажигания глох, в провод возбуждения нужно впаять диод (например маленький доп. диод от старого диодного моста). Этот диод будет пропускать ток для первоначального возбуждения генератора, а обратно, при выключении двигателя, не пропустит ток в систему зажигания.

Оценка статьи:

Загрузка…

Adblock
detector

Схема подключения контрольной лампочки зарядки

Communities › УАЗоводы › Blog › Генератор 17.3701 Как подключить контрольную лампу зарядки?

Добрый день, комрады!
Прошу помощи, сам уже загнался.
Полностью меняю проводку и дошло дело до контрольной лампы зарядки… Откуда чего брать? Это вообще возможно сделать не прибегая к пайке и разборке? Генератор 17.3701 вот такой:

Киньте в меня схемой плиз или подскажите на какой генератор поменять без танцев с болгаркой и сваркой.

спасибо я седня нашел у себя релюху старую нормально замкнутую и как бы через нее получается …даже можно отдельный провод после запуска ток по нему от гены сразу на стартер.

нормально …однако …лови==упс==спасибо == а как чего подключать неясно …может и с нами поделитесь…

Контрольную лампу в итоге так и не подключил. Ориентируюсь по вольтметру.
Схема по которой подключал гену.

У этого генератора всего 40А отдача плюс довольно неудачный щеточный узел в плане защиты от грязи (защиты нет вообще ни какой). Нет и никаких дополнительных выводов для подключения лапочки или реле управляющей лампочкой. У меня такой стоял, реле было как то переделано что просто измеряло бортовое напряжение и зажигало лампочку если напруга падала ниже 13.0 В, что пару раз не слабо напрягло. После лебежения лампочка долго не гасла, при всем исправном — просто сел АКБ и шел его заряд.

Пока так. Прежде чем лебедку ставить, дел еще огого сколько предстоит и не факт что двигатель этот останется… 40А для текущих нужд думаю хватит.
А вот ездить без контрольных ламп мне неуютно. Думал есть отработанное решение, ан нет, не все так просто оказывается (((

Решений море — вопрос какое из них тебе будет легче реализовать.
Самое простое — вольтметр. В прикуриватель цифровой. Вот скажем видео и там ссылки на алиэкспресс

Когда будешь менять генератор на более мощный — он будет иметь дополнительные диоды в выпрямительном мосту и подключения реле-регулятора через них — туда лампочку и задействуешь.

Это первое что я сделал)

Поглядывай на него и этого вполне хватит.

может хватит онанизмом заниматься?

Где то читал что, ресурс обычного генератора ограничен ресурсом щёток и медных колец на роторе.
А ресурс бес щёточного гены ограничен ресурсом подшипников, а это (цифр не помню ) на порядок больше.
Примеры установок БЕЗ ЩЁТОЧНЫХ генераторов на “УАЗ”огены.
Суть думая понятна, сморганить кронштейн по месту не составит особого труда.

Согласился бы, если бы не одно существенное НО — предельные обороты у этих тракторных генераторов зачастую меньше предельных оборотов бензинового мотора. Добавляем сюда передаточное число со шкива коленвала на шкив генератора и получаем разорванный генератор. Что у кого-то он служит хорошо и долго не означает что так будет у всех.

ну не знаю
люди ставят и горя не знают

там в роторе разваливаться нечему!
у него нету обмоток

Это называется “ошибка выживших” — типа раз у них все ОК, значит у всех так же. Однако смотрим технические данные:
Частота вращения номинальная, мин-1 5 000
Частота вращения максимальная, мин-1 6 000
Т.е. заявленные 110А он выдаст при 5000 оборотов, а при 6000 уже имеет право сломаться.
Сам в сторону этих генераторов облизываюсь… Но рисковать как то не хочется.

ну тогда надо ставить автомбусный у них там есть и по 200 ампер

Реле контрольной лампы заряда

Виды реле контрольной лампы заряда.

Существует несколько видов реле контрольной лампы заряда аккумуляторной батареи. Прежде всего, самое распространённое, это электромагнитное реле марки РС 702. Оно применяется на автомобилях марки ВАЗ 2101 (02, 03,06) и их модификаций. На иномарках 80-х годов применяются электронные реле.

Электромагнитное реле контрольной лампы заряда аккумуляторной батареи по конструкции аналогично обыкновенному универсальному реле с нормально замкнутыми контактами. То есть контакты размыкаются при наличии питания на катушке, а размыкаются при снятии питания.

Состоит реле прежде всего из электромагнита с подвижным ярмом. На ярме закреплен подвижный контакт. Также реле имеет не подвижный контакт. Все элементы закреплены на текстолитовой или пластиковой пластине и закрыты металлической или пластмассовой крышкой.

Принцип работы реле контрольной лампы заряда (электромагнитное).

Основная часть реле это электромагнит. Он состоит из катушки, намотанной из медного провода и размещённой на сердечнике магнитопровода. В результате подачи напряжения на катушку электромагнита в сердечнике образуется электромагнитное поле. Силовые линии этого поля проходят по ярму магнитопровода и подвижной пластине.
В результате ярмо притягивается к сердечнику. Так как подвижный контакт закреплен на ярме, следовательно контакты замыкаются.

Схема подключения реле контрольной лампы.

Рассмотрим схему подключения реле приведённую ниже. При включении выключателя зажигания питание подаётся на контакт, а также на катушку реле. Второй вывод катушки соединяется с выводом статорной обмотки. Как видно из схемы, на этом выводе нет, ни какого минуса. Следовательно, ток по катушке проходить не будет и электромагнитного поля не будет, то есть контакты останутся замкнутыми за счёт пружины. При работе генератора в статоре будет наводиться переменное напряжение. В результате на выводах катушки реле контрольной лампы появится разность потенциалов равное примерно 5 – 6 В. По катушке будет проходить ток достаточный для притягивания сердечника. Контакты при этом размыкаются и контрольная лампа тухнет.

Электронные реле контрольной лампы.

Также кроме электромагнитных реле электронные реле.
Безусловно эти реле на много надёжнее. Они получили широкое применение в иностранных автомобилях 80-х годов выпуска. Принцип этих реле заключается в контроле напряжения бортовой сети. Если напряжение меньше номинала, то происходит включение контрольной лампы по средствам электромагнитного реле или встроенного транзистора. На отечественных автомобилях такой принцип встречается на Нивах с карбюраторным двигателем и импортной панелью приборов, а также на других моделях с импортными панелями приборов. В качестве контрольной лампы, в таких панелях применялся светодиод управление которым производит блок встроенный в панель. Такие автомобили были выпущены ограниченной серией.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.

К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора.
Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.

Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94. 3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов.

При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.

Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Реле регулятор ваз 2101

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.

Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Регулятор напряжения генератора ВАЗ 2106: диагностика и конструкция

Речь пойдет про регулятор напряжения. В каждом автомобиле, даже в ВАЗ 2106, самой сложной по конструкции является система электроснабжения. От того, насколько она качественно функционирует, зависит работа всех электроприемников в автомобиле. Состоит система электроснабжения из двух источников питания — генератора переменного тока и аккумуляторной батареи.

Внутри генератора произведена установка выпрямительного блока, он состоит из проводниковых диодов, которые преобразуют переменное трехфазное напряжение в постоянное. Для стабилизации напряжения на выходе устройства применяется реле-регулятор. О нем и будет рассказано в этой статье.

Назначение регулятора напряжения

Цель использования данного устройства заключается в том, чтобы максимально стабилизировать напряжение во всей электросети автомобиля. Если произвести питание обмотки возбуждения генератора без регулятора, то на выходе будет напряжение колебаться в очень широком диапазоне. Если конкретнее, то значение его будет изменяться в диапазоне от 10 до 30 Вольт.

А если все электроприемники рассчитаны на работу под напряжением 12 Вольт, то можно сделать вывод о том, что они придут в негодность моментально. Возрастает вероятность того, что электропроводка начнет плавиться. Также полупроводниковые диоды запросто могут не выдержать возросшей нагрузки. Чтобы не допустить этого, используются реле-регуляторы напряжения. О том, какие конструкции бывают, будет рассказано ниже.

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

Конструкция электронного регулятора напряжения

Механические давно ушли в прошлое, на данный момент в автомобильных генераторах можно встретить только лишь бесконтактные конструкции реле-регуляторов напряжения. Их преимущество очевидно. Ресурс у них намного больше, нежели у механических, так как нет подвижных контактов, которые постоянно находятся в движении. Отсюда можно сделать вывод о том, что реле-регуляторы электронного типа обладают большей надежностью. Используются такие системы на всех современных автомобилях.

Если разобрать регулятор напряжения, то можно увидеть либо небольшую плату, на которой находятся тиристоры и стабилитроны, производящие регулировку напряжения, либо же цельный кристалл полупроводника, на котором выполнена вся конструкция. Функции у электронного устройства точно такие же, как и описано выше механического регулятора. На автомобилях ВАЗ 2108 и более новых регулятор напряжения конструктивно совмещен с щеточным механизмом.

На ВАЗ 2106 он устанавливается отдельно от щеточного узла в подкапотном пространстве. Недостаток электронных систем один — их нельзя отремонтировать. Если вдруг произошел какой-либо сбой, сгорел реле-регулятор, потребуется его заменять новым. Но чтобы удостовериться в том, что действительно это устройство вышло из строя, осуществляется его диагностика на ВАЗ 2106.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

Схема Подключения Генератора 2101

Это, как правило, происходит при неисправном генераторе, когда питание электроприборов осуществляется от АКБ. Наиболее часто лампочка загорается по следующим причинам: Проскальзывание клиновидного ремня на шкиве генератора.

Выключатель звукового сигнала.

Но все же его нужно считать частью конструкции.
ГЕНЕРАТОР И РЕЛЕ 702 ДЛЯ ИНДИКАЦИИ РАБОТЫ ГЕНЕРАТОРА

Разбираем статор и ротор Далее вынимаете ротор в сборе с задним подшипником из передней крышки.

При неработающем моторе показания должны находиться в пределах 11,,6 В.

Выйти из строя могут щетки генератора , шкив генератора и другие элементы конструкции. Но все же его нужно считать частью конструкции.

Направление вращения — правое со стороны привода Максимальная сила тока отдачи при 14 В и частоте вращения ротора мин — 42 А Максимальная частота вращения ротора — 13 мин Передаточное отношение двигатель-генератор — ,04 Ротор генератора приводится во вращение клиновым ремнем от шкива, установленного на коленчатом валу двигателя. Учитывая простоту «копейки», для поиска неисправности вам потребуется только мультиметр и умение пользоваться им.

Выбор генератора для ВАЗ 2101

Для проведения проверки необходим будет помощник. Контролирует выходное напряжение генератора реле регулятора, представляющее собой электрическую схему. Потребуется разобрать генератор и заменить подшипники. В случае выхода из строя диодов выпрямительный блок заменяют новым.

Подкапотная лампа.

Основные компоненты генератора Конструктивно он состоит из следующих основных элементов: Ротор — подвижная часть, вращается от коленчатого вала двигателя.

Как снять генератор Для проведения демонтажа вам потребуются следующие инструменты: Ключи гаечные на 10, 13 и Подкапотная лампа.

Бывает и такое, что просто окисляется провод, пропадает контакт, но это нужно выявить на ранней стадии, иначе при севшем аккумуляторе далеко не получится уехать.

Статор — неподвижная часть генератора, также имеет обмотку.

При нужном натяжении прогиб не должен превышать 10 мм.
как подключить генератор 2108,2109,21099 на 2101 (классику) часть 2.

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.

Переключатель света фар. Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки.

Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение.

Как снять генератор ВАЗ классика. Скрип щёток.

Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие.

Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В.
ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Обмотки генератора

Еще один вариант проверки — с использование тестера. Подшипники 6 и 22 ротора — закрытого типа и заполнены смазкой, достаточной на весь срок службы генератора.

До года отрицательные вентили диоды запрессовывались производителем в крышку 1, положительные же в отдельную пластину, которая крепилась к крышке.

Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе. Регулятор напряжения в автомобиле ВАЗ установлен в подкапотном пространстве, вдали от генератора. Рекомендуется зачистить контакты, а при необходимости заменить их.

Нужно завести машину, в том случае, если на приборке горит индикатор, следует вытащить подсос и увеличить обороты силового агрегата до полутора тысяч. В этом разделе вы можете свободно скачать различные электрические схемы ваз , которые помогут вам найти и устранить ту или иную неисправность. Регулятор 6 поддерживает выходное напряжение на генераторе в диапазоне 13,,5 вольт. Корпус генератора нужно придвинуть к блоку, после чего снимаете ремень.

Блок предохранителей. Смазка внутри подшипников со временем улетучивается, отчего усиливается трение. Регулируется оно при помощи изменения положения корпуса относительно двигателя.

Необходимо отрегулировать его натяжение или заменить. Обрыв в обмотке статора. Статор заключает в себе обмотку, на которой вырабатывается электричество. В момент запуска двигателя регистрируются показания мультиметра. Чтобы сделать это, может потребоваться компрессор и тряпка, намоченная керосином.

Таким образом, для выработки генератором электричества используется шесть катушек. Больше, чем на несколько секунд, АКБ не отключайте, поскольку это приведет к неработоспособности диодного моста. При повороте ключа зажигания, до начала работы двигателя и генератора на контакты реле подается ток от аккумулятора автомобиля и контрольная лампа зажигается. Фонарь освещения номерного знака. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору.

Свечи зажигания ваз Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки. Повреждения регулятора напряжения. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.
Перезаряд аккумулятора ВАЗ 2106. Одна из основных причин. Генератор дает большой заряд.

Про реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

неисправность регулятора зарядки;
выход из строя самого генератора;
отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Электрическая схема. Схема электрическая ВАЗ светотехника и сигнализация

1. Фары головного света. 2. Фермеры. 3. Индикаторы бокового вращения. 4. Аккумуляторная батарея. 5. Индикатор заряда соответствующей батареи. 6. Реле включения фар ближнего света ВАЗ 2101. 7. Реле включения дальнего света фар. 8. Генератор ВАЗ 2101. 9. Стартер ВАЗ 2101. 10. Подкаст лампы. 11. Свечи зажигания ВАЗ 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик температуры охлаждающей жидкости ВАЗ 2101. 14. Звук ВАЗ 2101. 15. Распределитель зажигания. 16. Мотор стеклоочистителя ВАЗ 2101. 17. Контрольная лампа датчика уровня тормозной жидкости. 18. Катушка зажигания ВАЗ 2101. 19. Электродвигатель омывателя лобового стекла. 20. Регулятор напряжения ВАЗ 2101. 21. Электродвигатель отопителя ВАЗ 2101. 22. Лампы освещения разгрузочной коробки. 23. Резистор электродвигателя дополнительного отопителя. 24. Розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала торможения. 27. Реле-прерыватель указателей поворотов ВАЗ 2101. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Выключатель стеклоочистителя ВАЗ 2101. 32. Выключатель электродвигателя ВАЗ 2101. 33. Прикуриватель. 34. Переключатели плафофона, расположенные в стойках задних дверей. 35. Плафонные выключатели в стойках передних дверей. 36. Плафоны. 37. Замок зажигания ВАЗ 2101. 38. Панель приборов ВАЗ 2101. 39. Стрелка температуры охлаждающей жидкости ВАЗ 2101. 40. Контрольная лампа дальнего света 41. Лампа наружного освещения. 42. Лампа управления указателями поворота ВАЗ 2101. 43. Лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ВАЗ 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. Топливный индекс ВАЗ 2101. 47. Контрольная лампа запаса топлива. 48. Подсветка панели приборов. 49. Переключатель света фар. 50. Выключатель указателей поворотов ВАЗ 2101. 51. Выключатель звукового сигнала. 52. Переключатель омывателя ветрового стекла. 53. Выключатель стеклоочистителя. 54. Переключатель наружного освещения. 55. Приборы выключателя освещения. 56. Датчик указателя уровня и резерва топлива. 57. Освещение багажника. 58. Фонари задние ВАЗ 2101. 59. Знак загрузки фонаря освещения. 60. Фонарь задней части реверса.

Второй вариант электрооборудования ВАЗ 2101

1 — указатель поворота бортовой УЭ140 с трубчатой лампой (4 Вт) и оранжевым рассеивателем.
2 — Фасадный габаритный Фонарь ПФ140 (субарбик) с двумерной лампой (5 + 21 Вт) для обозначения габарита и указания направления.
3 — ММ120 контрольная лампа датчика падения давления масла в двигателе ВАЗ 2101.
4 — Датчик ТМ106 электрический указатель температуры охлаждающей жидкости в двигателе.
5 — Налобный фонарь ФП40 с двумерной лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания В117.
7 — Прерыватель зажигания R125 с центробежным выступом зажигания и октан-корректором.
8 — Электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — Свеча зажигания А7,5ХС или А7,5БС с резьбой М14х1,25.
10 — ПД140 Лампа ПД140 с кнопкой включения.
11 — Электростартер ST221 (1,77 л.) со смешанным возбуждением.
12 — Реле включения электромагнитного тягового стартера.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — Аккумулятор 6-СТ-55 ЭМ.
15 — регулятор напряжения автоматический двухступенчатый электромагнитный РР380.
16 — Контрольная лампа реле RS702 об остановке зарядки аккумулятора.
17 — Резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — Электродвигатель вентилятора отопителя МЭ240.
19 — Реле RS492 Блайдер Лампы Сигнализирующие о Включении Ручного Тормоза.
20 — Реле электромагнитное РС514 Стеклоочиститель ВАЗ 2101.
21 — Электродвигатель МЭ241 (МА241А) стеклоочистителя SER191.
22 — РС491 Перезагрузчик указателей поворота ВАЗ 2101.
23 — Включить сигналы торможения 412.
24 — блок предохранителей на 2 (девять вставок на 8 А и одна — на 16 А).
25 — Светильник ЛВ211 освещения раздаточной коробки.
26 — Лампа (4 Вт) освещения гнезда прикуривателя.
27 — Электроприбор ПТ10.
28 — Трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — Выключатель (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — Выключатель освещения панели приборов.
32 — Выключатель наружного освещения.
33 — переключатель (кнопка) звукового сигнала.
34 — Р135 свет фар и световая сигнализация проблесковым маячком.
35 — Переключатель указателей поворота P135.
36 — щитовые (комбинированные) приборы управления КП191.
37 — Патрон переносной лампы PS500.
38 — выключатель ВК409контрольная лампа ручного тормоза.
39 — Датчик ВМ150 уровня и запаса топлива в баке.
40 — Выключатели кнопочные 407 передней двери.
41 — Кнопочный выключатель двери Putton.
42 — РС140 плафон с трубчатой лампой (5 Вт) освещение салона автомобиля.
43 — Лампа LB218 (4 Вт) освещения багажника.
44 - Фонарь FP141 Освещение грузового знака с двумя лампами (5 Вт).
45 — стоп-сигнал тормозной и габаритный фонарь с двухмерной стоп-сигнальной лампой (21 Вт) и габаритами габарита (5 Вт) с красным рассеивателем.
46 — Фонарь задний P140.
47 — Задний указатель поворота с лампой 21 Вт с оранжевым рассеивателем.

Типовая электросхема ВАЗ 2106 выполнена с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выведены на т. н. Масса автомобиля, а проводное подключение дает только положительные выводы.

Устройство электропроводки автомобиля

Такой принцип интеграции электронных компонентов в электропитание автомобиля реализуется на практике в такой форме соединений:

Активные электрические чашки автомобиля активируются с помощью замка зажигания.
Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
Корпусные детали всех агрегатов «Шестерки» хорошо проводят ток.

Важно: При проведении ремонтно-профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы Аккорд, иначе несанкционированное прикосновение контактного инструмента аккумуляторной батареи может привести к КЗ. Для наглядности схема электронной почты. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автолюбители могут воспользоваться ею для проведения необходимых тестов.

При самостоятельном техническом обслуживании автомобиля необходимо установить причину того или иного дефекта компонентов электрооборудования передач. Устранение неисправности следует начинать с замка зажигания, который предназначен для:

контроля работоспособности системы зажигания;
координация работы систем защиты и предотвращения впрыска автомобиля;
буксировщик «Шестерки» с работающей «аварией».

В автомобиле ВАЗ 2106 схема электропроводки включает в себя следующие элементы:

Акб с контактом минусового провода на кузов автомобиля;
стартер с разъемом «50» от замка зажигания через пусковое реле;
;
;
замок зажигания;
регулирующее реле.

Принцип работы электрооборудования ВАЗ 2106

Выключатель зажигания имеет 4 положения, при возбуждении каждого из которых переключаются переключатели определенных разъемов и контактов:

В положении «0» ток батареи транслируется только на разъемы 30 и 30/1, остальные обесточены.
В положении «I» ток подается на разъемы 30-внутр и 30/1-15, при этом «габариты», стеклоочиститель, вентилятор системы обогрева отопительного комплекса находятся под напряжением.
В положении «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепочку включаются система зажигания, стартер, датчики панели, «габариты» и «поворотники».
В положении «III» задействованы только «габариты», Клаксон и очистители ветрового и кормового стекол. При этом ток доступен только для разъемов 30-внутр и 30/1.

Ряд автомобилей данной марки оборудован такими устройствами, как комплекс обогрева подающего стекла, электрозамок «Ветровка», реле света и др. Ток питания на эти устройства поступает по отдельной линии через замок зажигания на ключевое положение «I» и «II».

Важно: Т.к. бачок омывателя изготовлен из материала ПВХ и является диэлектриком, то электродвигатель дополнительно снабжен минусовым проводом и при работе с ним на разъемах следует использовать диэлектрическую защиту.

В «шестерке» под током в постоянном режиме работают следующие цепи питания: Клаксон, стоп-сигналы, «аварийка», гнездо прикуривателя, вилка для «переноски», приборная панель. Ведущие цепи оборудования электрооборудования предназначены для защиты предохранителей предохранителей, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является блок безопасности, конструкция которого не удовлетворяет современным требованиям по содержанию электронного оборудования. Недостатки:

неустойчивое соединение взрывателя и гнезда приводит к появлению складских помещений;
при работе предохранительный элемент подвергается нагреву, что негативно сказывается на расположенных рядом гнездах крепления;
низкая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверку этого блока следует проводить регулярно.

Использование т. н. «Жучки» могут повлечь за собой пожар из ТС, т.к. велика вероятность КЗ. Есть полностью безопасный вариант модернизации стандартных изделий, в котором установке подлежат ножевые предохранители, посадочные места идеально интегрированы в блок безопасности.

Преимущества ножевых запалов:

устойчивый контакт изделия с местом крепления;
элемент плавкого типа вплавляемый в ПВХ-корпусе прозрачного типа;
динамическое тепловыделение за счет увеличенной площади контакта.

Важно: Шестигенераторное устройство, проводка к нему, а также к аккумулятору, стартеру, шпульке, оптике и некоторым другим элементам не снабжены предохранительными элементами.

Если не самую главную, то одну из ведущих ролей в том, чтобы все системы и устройства автомобиля работали надежно, играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для ее безотказной работы и произвести собственноручно.

Основные принципы

Независимо от того, карбюратор или инжектор установлен на ваш ВАЗ 2110, основные принципы прокладки проводки одинаковы. Схему электропроводки найти несложно, главное разобраться. Собственно, в месте расположения проводки есть инкапант и салон.

Его основные принципы те же, и сводятся к тому, что:

Какой бы автомобиль, работающий от электричества, вы не взяли, его подключение будет однопроводным. Причем создатели ВАЗ 2110 с самого начала предусмотрели, что и на схемах в руководстве по эксплуатации, и в реалиях цвета проводов будут четко распределены. Проще говоря – все электрооборудование подключается с помощью проводов четко определенного цвета. К каждому блоку приходит свой жгут проводов, заключенный в колодки. Естественно, это сделано для того, чтобы тому, кто занимается ремонтом своими руками, было проще разобраться в этой хитросплетении. Таким образом, нарастающая замена проводки становится более понятной. Совет: Если у вас небольшая проблема с конкретным оборудованием, и вам нужна замена только одного провода, то лучше не жадничать, и не менять его на первый. Купите полный жгут и замените его на провод нужного цвета – вам будет легче, чем проще;
провод подающий питание на плюсовую клемму аккумулятора всегда в красной оплётке, также желательно изменить его цвет. На всех схемах он обозначается как «П», то есть – плюс;
но роль «минуса» (иначе — массы) отводится кузову автомобиля;
все выводы любых потребителей электроэнергии подключаются напрямую к корпусу;
каждая система, к которой подключен электрик, имеет свой жгут проводов.

ВАЗ 2110 постоянно если аккумулятор подключен, все электрооборудование под напряжением. Именно поэтому, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомобиля) настоятельно рекомендуется отключить аккумуляторную батарею.

Бесконтактная система

Кроме того, электрика представлена бесконтактной системой — она необходима для эффективного образования искры при сгорании топливной смеси. Эта система не может работать без высоковольтных проводов.

Карбюратор автомобильный

Когда первые ВАЗ 2110 начали сходить с конвейера, в их оснащение входил карбюратор, который впоследствии сменил инжектор как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя. В проводку двигателя с карбюратором входят практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Тем более, если вы, например, решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы достаточно легко сможете установить все электрооборудование. Дело в том, что и в более старшем ВАЗ 2110, и в современном возрастающая электрика почти ничем не отличается.

Кроме того, проводка помпы имеет идентичный штекер. Конечно, при подобной переделке лучше всего поменять весь жгут проводов, так как старый может иметь незаметные дефекты и неисправности.

Единственное, что придется добавить, установив форсунку, а вместе с ней и необходимые узлы, это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор это уже устаревшая деталь автомобиля. Он менее надежен и не способен обеспечить точную подачу топливной смеси.

Форсунка «Десятка»

Помимо проводки, которая предусмотрена для ВАЗ 2110-карбюратор, «десятка»-форсунка имеет еще и ряд предохранителей, защищающих почти всю ее от возможности замыкания.

Конструктивно предохранители не предусмотрены только для питания электрики с проводом реле от аккумуляторной батареи, в цепи запуска машины и зажигания, а также для провода, идущего на генератор.

Кроме того, инжектор (в отличие от карбюратора) более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контроллер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели — расчет топливной смеси и т.д.

Обнаружение поломок

По сути поиск неисправности проводки нужно начинать с поиска в контактах. При этом необходимо проверить все провода, входящие в жгут: их визуальную целостность, сопротивление, надежность контактов и т. д.

Особое внимание следует уделить осмотру и, возможно, замене высоковольтных проводов. Почему именно на них? Потому что процессионная среда, где они не очень благоприятны для проводки, и задача, стоящая перед ними, очень важна. На высоковольтных проводах лежит обязанность по передаче импульсов на свечи от катушки зажигания.

Признаки их неисправности:

В работе магнитолы возникают шумы, которых ранее не наблюдалось;
Автомобиль дергается;
Увеличивает расход топлива;
Двигатель «дается» на низких оборотах;
Выхлоп становится более токсичным.

Профилактика

Приостановив неисправность, необходимо проверить сопротивление высоковольтных проводов с помощью мультиметра. Черный провод необходимо установить в левое отверстие, обзорный — красный. Мультиметр должен стоять в синем положении 20, щупы замыкаются между собой.

Если сопротивление равно нулю, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод подлежит замене. Кроме того, обратите внимание, что разные провода могут давать разное сопротивление из-за разницы в длине.

Так как инкрементальная среда агрессивная, то даже если один их высоковольтный даёт повышенное сопротивление, то необходимо менять все провода на ВАЗ 2110, ведь если подвёл, то скоро будут отправлены и другие.

Заменить своими руками не сложно, нужна только аккуратность и внимательность. И еще раз напомню: прежде чем лазить по проводам, выключите аккумулятор!

Электропроводка ВАЗ 2106 устроена по принципу одинарной проводимости, что означает ситуацию, когда все потребители тока запитаны от автомобиля. В данном случае он выполняет роль второго провода (минусового). Соответственно, все электрические компоненты выполнены и подключены к конкретной модели работы.

Особенности электропроводки моделей «Классика»

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

активация электроцепей непосредственно через замок зажигания;
соединение с аккумуляторами с участием блока предохранителей;
.

Таким образом, в случае выхода из любой системы целесообразно искать непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

управляет системой зажигания автомобиля;
играет против кражи, включая функции безопасности;
позволяет прикрепить неисправный автомобиль с включенным «ДТП».

Причины ремонта замка зажигания

Замок зажигания «Шестёрка» имеет 4 режима с разным функционалом:

Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
Режим «І» позволяет работать с ходовыми огнями, приводом дворников, двигателем печки.
Режим «II» — в этом случае проводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
Положение ключа «III» дает питание клеммам 30/1 и 30-внутр. Работает автомобильный стартер.

Замена замка зажигания может потребоваться по нескольким причинам:

Во-первых, это реально в случае утери ключей.
Во-вторых, со временем личинки замок зажигания подвергается износу, а это влияет на запуск двигателя.
Кроме того, может быть проблема с контактной группой проводов, что может привести к .

Совет: Кстати, эту работу легко провести самому, хотя цена на услуги автоэлектрика будет не одна. Для того, чтобы выполнить такие виды работ, заранее подготовьте сиквел и крейцкопф (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

корпус замка;
контактный диск;
шток запорный;
ролик и контактная втулка;
.

Проверка работы травера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

отключить аккумулятор;
откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
проводка ваз 2106 требует снятия замка — для этого вставляем вшитое в отверстие и отгибаем фиксатор;
после того, как вы сняли замок (см. видео), настоятельно рекомендуется чудить контактные провода, чтобы не перепутать их при обратном подключении;
ставим новый замок в обратном порядке.

Замена контактной группы

Схема электропроводки ВАЗ 2106 составлена таким образом, что при необходимости замену контактной группы можно произвести без демонтажа замка зажигания. Впрочем, если снять его силами, то вернуть обратно почти не получится. По этой причине нам нужно будет выполнить все вышеперечисленные операции.

Важно! Сняв замок, стягиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запчасти, и лучше это делать у проверенных автосалонов, ведь сегодня в продаже очень много подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

корпус выделяется аккуратно и с ровными краями;
верхняя часть замка ровная;
Широкую голограмму невозможно разрушить без ее разрушения;
свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Однозначно, от такого нововведения автомобиль только выигрывает — двигатель работает ровно, Исчезли провалы при разгоне автомобиля Завести мотор в мороз намного проще. Кроме того, имеется экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие травера. Пока двигатель работает, датчик формирует импульсы, поступающие на транзисторный ключ.

Уже при ней вырабатываются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в нужной последовательности.

Итак, вы приобретаете штрих бесконтактного зажигания на ВАЗ «Классика», который должен соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема проводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запчасти:

блок переключения;
;
комплект высоковольтной проводки;
свечи зажигания — ДВРМ;
соединительные провода.

Этапы работы

Для успешной замены зажигания бесконтактным важно придерживаться принципов соблюдения правильной технологии работы. Снимите минусовую клемму с аккумулятора. Всегда любой вид электроремонта нужно начинать с этого действия.

Тут на помощь придет проводка на ВАЗ 2106:

От катушки зажигания отключаем провода и основной высоковольтный провод.
Снимите крышку траверсы.

Ползунок нужно ставить так, чтобы не сбивать его нужные настройки.
Этикетка на блоке размещается там, где есть пазы внизу шасси травера.
Откручиваем гайку и снимаем старую резину прежней, контактной системы зажигания.
Перед монтажом новой системы откройте крышку обновленного травера и поставьте бегунок в то же положение, что и на старой резине. Вы можете поместить его в блок головки блока.
Сместите метку на нужный уровень и закрутите гайки.

Теперь можно строить, как подсказывает схема электропроводки ВАЗ 21063 — крышка одета, высоковольтные провода подключены. Можно переходить к демонтажу старой катушки зажигания (о ней было сказано выше).

Устанавливаем новую катушку и подводим к ней очередной отвод высоковольтного провода.
Теперь ставим все высоковольтные провода на место. Контакт «К» понадобится нам для коричневых проводов новой катушки, а синий провод Подойдет к контакту «б».
Нужно выбрать место для размещения выключателя, чаще это делается в районе бачка омывателя. Укреплен на самовытягивании.

Замена проводки ВАЗ 2106 произведена, можно перетянуть провода скотчем. Осталось запустить двигатель и отрегулировать работу системы зажигания.

Внимание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождается потерей мощности, причина пропусков зажигания может быть запросто.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе за электромобилем нет ничего сложного. Важно только сделать всю работу грамотно и аккуратно. Таким образом, вы продлите жизнь своему железному другу. Удачи на дорогах!

Легенда отечественного автопрома, ВАЗ 2101, переняла лучшие черты от своего итальянского донора, и чем-то выгодно отличаться от Фиата 124 стало. были обнаружены, и только советские дороги героически помогли их выявить, устранить и доработать конструкцию копейки до должного уровня

Данные изменения коснулись электрооборудования ВАЗ 2101, в частности расположения некоторых электроприборов. Найдена реальная заводская схема электрооборудования Жигулей 19 года.70, и мы рады предоставить его для изучения.

Источниками электрической энергии являются генератор и параллельно включенные. Напряжение 12 вольт считается номинальным, но его значение может колебаться, в зависимости от состояния двигателя. При больших оборотах двигателя напряжение в сети может достигать не более 14 вольт, а при малых — не менее 11. Все электроприборы, которые установлены на борту автомобиля, рассчитаны на такой диапазон напряжений и могут работать при этих значениях\ u без перерывов.

Для регулировки напряжения, которое выдает генератор, в цепи предусмотрен релейный регулятор. В его обязанности входит контроль напряжения на выходе генератора, а при падении реле сигнал будет поступать по сигналу контрольной лампы, расположенной на панели приборов. При низком напряжении может разрядиться раньше времени, не успеть поиграть, что может вывести его из строя. При слишком высоком зарядном напряжении может закипеть электролит, что тоже ни к чему не приведет.

Блок предохранителей ВАЗ 2101

При возникновении коротких замыканий в цепи при эксплуатации автомобиля увеличивается сила тока на поврежденном участке. Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреться, что вызовет большую вероятность возгорания проводов заправки и обивки автомобиля. Во избежание этого вся схема электропроводки разделена на десять зон, состояние которых контролируется специальным предохранителем.

Предохранители собраны в единый блок, пронумерованы, и мы можем точно знать, когда перегорел тот или иной предохранитель, в какой цепи произошло короткое замыкание. Это можно проследить как по схеме, так и по указателям на корпусе крышки блока предохранителей.

Автомобильное реле ВАЗ 2101

Некоторые электроприборы ВАЗ 2101 имеют достаточно серьезную мощность, потребляют большие токи, а для защиты контактов коммутационных выключателей от перегрузок в электросемке используются реле. На копейке устанавливались только электромагнитные реле, и большая их часть располагалась под капотом автомобиля. Под приборным щитком были установлены только реле указателя поворота. Капот был установлен:

Все реле на автомобиле ВАЗ 2101 ремонту не подлежат, а в случае выхода из строя заменяются новыми.

На автомобиль ВАЗ 2101 была установлена контактная система зажигания, которая отличалась простотой и надежностью. Тем не менее, некоторые элементы требуют особого ухода, и в первую очередь это относится к траверу.

При отсутствии искры на свече зажигания можно с уверенностью говорить о причастности травера. У больного местом вытирания контакта была крышка, из-за которой начинались микротрещины. Их не должно быть визуально визуально, но через них утечка напряжения и биение искры на корпус. Проверить это можно только на специальном стенде, либо в полной темноте, когда из крышки травера видны искры.

Ничего сложного в электрохимии нет, это просто надо знать, тогда любую неприятность с электрооборудованием легко обнаружить. Уважаю свою Ваз 2101, и удачи на дорогах!

Блок выпрямительный БВ21-150-14А

Общая информация:

Блок выпрямительный ограничительный БВ21-150-14 исполнение А предназначен для выпрямления трехфазного переменного тока и в системе автоэлектрооборудования в составе генераторная установка.

Применяемость: автомобили ВАЗ-2101, -02, -03, -04, ВАЗ-2105, -07 «Таврия» до 1991 г.в. года выпуска с генератором G221, G222 или аналогичным.

БВ изготавливается в едином климатическом исполнении О2.1 по ГОСТ 15150 для внутренний рынок и на экспорт. Режим работы генератора — S1 в соответствии с ГОСТ 3940.

Блок выпрямителя монтируется непосредственно на генераторе, где настройка выпрямителя агрегатов БВ21-150-14А или БПВ56-65-02 А с помощью штатных крепежных элементов. предусмотрено.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня Дата продажи в розничной торговой сети. Дата изготовления указана на корпусе предмет.

Технические характеристики:

	Номинальное напряжение, В		14,0
	Максимальный выпрямленный ток, не менее, А		85,0
	Падение напряжения силовых диодов при t°=(25 ± 10)°С и При =70А, не более, В		1,0
	Количество силовых выпрямительных диодов, шт.		6
	Количество дополнительных диодов выпрямителя, шт		—
	Способ соединения статора обмотка генератора		терминал

Схема ограничительного выпрямительного блока:

Габаритный чертеж:

Генератор на ГАЗ-21 | купить в Автоклассике.

отремонтированный
новый
использовал
нет

новый

Планка генераторной установки

21-3701035-Б

ЦЕНА

$ 9,87 Купить

новый

Кронштейн генератора

21-3701030-Г

ЦЕНА

$ 12,34 Купить

отремонтированный

генератор

Г-12

ЦЕНА

$ 136,59 Купить

291736-П – Шпилька 1М8х16

Г12-3701180 – Вывод щетки в сборе

Г12-3701100 – Корпус генератора в сборе

Г21-3701005 – Чашка переднего подшипника генератора опорная

Г12-3701041 – Лента защитная коллектора генератора

Г12-3701002 – Крышка заднего подшипника генератора

Г108-3701400-М – Крышка генератора со стороны привода в сборе

2-П8 – Болт М8х

250507-П8 – Гайка М12х1,25

21П-3701030 – Кронштейн крепления генератора

1-ГБФ-1561 – Масленка подшипника генератора

П-303-Л1Ш – Шаровая опора якорь генератора передний

П-60202-Л1Ш – Шарикоподшипник якоря генератора задний

Г12-3701051-А1 – Шкив генератора

МХ-0326 – Сальник переднего подшипника якоря генератора

КАТЕГОРИЯ

^{показать все автозапчасти}
Кузов ³²⁵
Рама шасси ¹
Боковая часть кузова ⁵
Боковая часть кузова (для моделей ГАЗ-21Р, ГАЗ-21С и ГАЗ-91Т)0708 3
Side window ²
car interior ⁶
Body roof ⁴
Fabric on the ceiling ⁴
Rear door ²³
Rear door window and glasses movement mechanism ⁸
Окно задней двери ¹
Замок и ручки задней двери ⁶
Задняя дверь (для моделей ГАЗ-21Р, ГАЗ-21С и ГАЗ-21Т) ⁷
Задняя дверь (для моделей GAZ-21V и GAZ-21D) ¹
Пол тела ¹²
Пол ковров ¹
Полная крышка ³
Пол. Элементы ремонта пола ⁴
Передняя дверь ⁵⁷
Окно и механизм движения стекла передней двери ¹⁷
Передняя дверь ³⁰
Замок и ручка передней двери0708 10
Hood, wings, radiator case ⁷³
HOOD AND FENDERS 1Edition ¹⁰
HOOD AND FENDERS 3 edition ⁴⁵
HOOD AND FENDERS 2Edition ¹⁸
Body rear part ³⁵
Замок багажника ⁵
Привод замка и блокировка капота ⁸
ЗАДНЯЯ КОНЕЧНОСТЬ КУЗОВА ²²
Задняя дверь ^{9 ^{708 1}}
Связанная и ручка задней двери ⁷
Вентиляция и нагревание ²⁷
Передняя вентиляция и нагрева ²⁶
Вентиляционная вентиляция и нагрева ²⁶
вентиляция вентиляции и нагрева ²⁶
вентиляция.
Крюк салона ¹
Держатель и пепельница ⁵
Кузов ⁴
ремонт кузовных деталей ⁴

⁴⁸

Windshield Wiper and Drive ¹⁴
Windshield sprayer installation ⁸
Windshield and rear window ²⁴
Windshield sprayer installation 2 series ²
Seats ¹⁶
Передние и задние сиденья (для модели ГАЗ-22В) ³
Передние и задние сиденья ¹¹
Передние и задние сиденья (1-2 ряды) ²
Engine ¹⁷⁹
Burnt gases exhaust system ¹⁴
Muffler ¹⁴
Engine ⁹⁰
Engine, Assy ²
Cylinder Block ¹⁸
Cylinder Head ²⁰
Поршни и шатуны ⁶
Коленчатый вал и маховик ¹²
Распределительный вал, клапаны и толкатели ¹⁵
Primary oil filter ⁴
Engine Mounting ⁴
Lubricating oil fine filter ⁹
FUEL SYSTEM ⁵⁰
Fuel Line ⁷
Gas pump ⁷
Secondary fuel filter ³
Карбюратор К-124 ⁵
Карбюратор К-22 ²
Бензобак (для моделей ГАЗ-21Р, ГАЗ-21С, ГАЗ-21Н, ГАЗ-22Д)0708 12
Carburetors throttle and choke control ¹⁰
Carburetor K-129 ⁴
COOLING SYSTEM ²⁵
Water pump ¹⁴
Radiator ¹¹
Transmission ⁸⁶
Задний мост ¹⁵
ЗАДНИЙ МОСТ ¹⁵
Карданная передача ⁹
Карданные валы ⁹
Клатч ¹⁵
Выпуск сцепления и педаль тормоза ¹⁰
Трансмиссия ³⁷
CRANSMISSION ²⁷
Darmission ²⁷
16. 22В и ГАЗ-22Д) ⁸
Управление АКПП (для модели ГАЗ-21Н) ¹
Механизм АКПП ГАЗ-21 ¹
Ходовая часть 8 1947
Wheels ¹³
WHEELS AND HUBS ¹³
Frame, bumpers and engine splash shields ³¹
Frame ¹⁰
Front and rear bumpers 1edition ⁴
Front and rear bumpers series 2 ³
Передний и задний бамперы 3 выпуск ¹³
Держатель номерного знака передний ¹
Передний мост ⁹
Рулевое управление0708 9
. Подвеска ⁷¹
Передняя подвеска ³³
Задняя подвеска.
Центральная система смазки ⁷
Механизмы управления
⁵⁶
Рулевое управление ¹⁷
STEERING ¹⁷
Brakes ³⁹
Front foot brakes ¹²
Rear foot brakes ⁶
Transmission brake and transmission brake control ¹⁴
Brake Master Cylinder ⁶
GAZ- 21 главный тормозной цилиндр с АКПП ¹
Электрооборудование
¹⁷⁷
Электрооборудование ¹³⁰
Generator ³
Storage Battery ⁴
Tail lamp, luggage boot lamp and license plate lamp ²⁵
Ignition coil, spark plugs and distributor ⁸
Starter ⁶
Head lamp, Угловой фонарь, плафон освещения и подкапотный фонарь ⁵
Схема подключения (с левосторонним рулевым управлением) ²⁷
Лампа и подкапотный фонарь ¹⁰
Предохранитель ²
Head lamp and corner lamps ²³
Tail lamp and license plate lamp ¹³
Wiring diagram (with right-side steering) ²
Horns ²
RADIO EQUIPMENT ¹³
Радиоприемник ¹³
Приборы и датчики ³⁴
Приборная панель ³²
Таксометр 7

^{2 11 & ACCESSORIES ¹¹
Tools and equipment ⁸
Tools and equipment ⁸
Favors and Accessories ¹
interior
materials ⁶
_{Parts on request}
_{documentation}}

ГОРЯЧИЕ ПРЕДЛОЖЕНИЯ

-30%

Шланг радиатора подводный к радиатору

$ 5,85

21-1303010-В

$ 4,10 Купить

-10%

Рулевое управление в сборе

$ 287,96

21П-3400013

$ 259,16 Купить

-5%

Облицовочно-упорный блок спинки переднего сиденья

$ 302,44

21-60/46/05

$ 287,32 Купить

-10%

Фиксатор передней двери в сборе правый

$ 70,24

21-6106100-В, 21-6106101-В

$ 63,22 Купить

-10%

Щит центрального тормоза в сборе

$ 39,02

21-3507011

$ 35,12 Купить

-10%

Стойка стабилизатора передней подвески

$ 50,49

20-20-Б

$ 45,43 Купить

-15%

Молдинги приборной панели.
