Как отремонтировать и улучшить звучание компьютерных колонок Genius своими руками. Какие компоненты заменить для повышения качества звука. Как правильно разобрать колонки и установить новые детали. Пошаговая инструкция по модернизации с фото и схемами.
Почему стоит отремонтировать старые колонки Genius
Компьютерные колонки Genius, несмотря на свой возраст, часто имеют прочный корпус и неплохие динамики. Основные проблемы обычно связаны с электроникой, которую можно относительно легко модернизировать. Ремонт старых колонок позволяет:
- Сэкономить деньги на покупке новой акустики
- Значительно улучшить качество звучания
- Продлить срок службы еще работоспособных динамиков
- Получить хорошую акустику для компьютера по низкой цене
Что потребуется для ремонта колонок Genius
Для модернизации компьютерных колонок Genius понадобятся следующие инструменты и компоненты:
- Отвертка с крестовой головкой
- Паяльник и припой
- Мультиметр
- Новый усилитель звука класса D (например, PAM8403)
- Импульсный блок питания на 5В
- Провода и кабели для подключения
- Термоусадочные трубки для изоляции соединений
Пошаговая инструкция по ремонту колонок Genius
Процесс модернизации колонок Genius включает следующие основные этапы:

- Разборка корпуса колонок
- Демонтаж старой платы усилителя
- Установка нового усилителя и блока питания
- Подключение динамиков и органов управления
- Проверка работоспособности и настройка
- Сборка корпуса
Рассмотрим каждый этап подробнее.
1. Разборка корпуса колонок
Для доступа к внутренним компонентам необходимо аккуратно разобрать корпус колонок:
- Выкрутите винты на задней стенке активной колонки
- Осторожно разъедините половинки корпуса
- Отсоедините провода от динамика и регуляторов
2. Демонтаж старой платы усилителя
После открытия доступа к электронике выполните следующие действия:- Отпаяйте провода питания и сигнальные провода от платы
- Открутите винты крепления платы к корпусу
- Извлеките старую плату усилителя из корпуса
3. Установка нового усилителя и блока питания
На этом этапе устанавливаются новые компоненты:
- Закрепите новый усилитель (например, на PAM8403) в корпусе
- Установите импульсный блок питания на 5В
- Соедините выход блока питания со входом усилителя
4. Подключение динамиков и органов управления
Теперь нужно подключить динамики и регуляторы к новой схеме:

- Припаяйте провода от динамиков к выходам усилителя
- Подключите потенциометр громкости ко входу усилителя
- Соедините регулятор тембра, если он предусмотрен в конструкции
5. Проверка работоспособности и настройка
Перед окончательной сборкой необходимо проверить работу колонок:
- Подключите колонки к источнику звука
- Проверьте работу регуляторов громкости и тембра
- Убедитесь в отсутствии искажений на максимальной громкости
- При необходимости подстройте звучание с помощью конденсаторов
6. Сборка корпуса
После успешной проверки можно собрать колонки:
- Аккуратно уложите провода внутри корпуса
- Соедините половинки корпуса
- Закрутите крепежные винты
Схема подключения нового усилителя
Ниже представлена упрощенная схема подключения нового усилителя в колонках Genius:
«` «`На схеме показаны основные компоненты и их соединения:
- Усилитель PAM8403 в центре
- Блок питания 5В справа
- Динамики внизу
- Регулятор громкости сверху

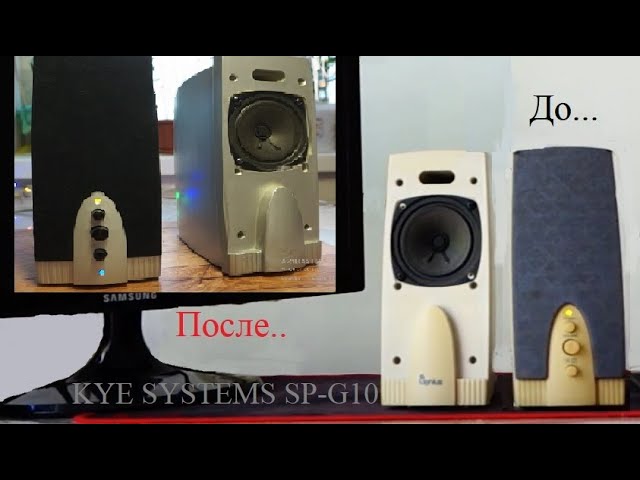

Результаты модернизации колонок Genius
После проведения описанной модернизации колонки Genius обычно демонстрируют следующие улучшения:

- Значительно возросшая громкость звучания
- Снижение искажений на высокой громкости
- Улучшенная детализация звука
- Более широкий динамический диапазон
- Повышенная надежность за счет современных компонентов
Таким образом, относительно простая модернизация позволяет получить из старых колонок Genius вполне современную и качественную акустическую систему для компьютера.
Советы по ремонту других моделей компьютерных колонок
Описанный подход к модернизации можно применить и к другим моделям компьютерных колонок. При этом следует учитывать несколько моментов:
- Мощность нового усилителя должна соответствовать характеристикам динамиков
- Напряжение питания усилителя нужно согласовать с имеющимся блоком питания
- В некоторых случаях может потребоваться замена конденсаторов фильтра питания
- Для улучшения звучания можно установить фильтры-кроссоверы
Перед началом модернизации рекомендуется изучить схему имеющихся колонок и подобрать совместимые компоненты.
Заключение
Ремонт и модернизация компьютерных колонок Genius — отличный способ продлить жизнь хорошей акустике и значительно улучшить качество её звучания. При наличии базовых навыков пайки и знания основ электроники, этот процесс вполне доступен для самостоятельного выполнения. Результатом станут обновленные колонки с чистым и мощным звуком, которые прослужат ещё долгие годы.

genius sp s200 схема | Все о Windows 10
На чтение 4 мин. Просмотров 48 Опубликовано
Приведена принципиальная схема активной акустической системы GENIUS SP-200. Построена на микросхеме SJ2025 с пассивными регуляторами тона и громкости. Схема будет полезна тем кто хочет использовать схему из колонок в самоделках, радиолюбителям и тем кто занимается ремонтом компьютерной техники и радиоаппаратуры.
Рис. 1. Принципиальная схема акустической системы GENIUS SP-200.
- PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
- Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
- Онлайн просмотрщик Gerber-файлов от PCBWay!
Можно ли как-то переделать эти колонки для питания от одного аккумулятора на 3.7В?
Зачем девайс сажать?
Tesler, можно, если подключить к Li-Ion аккумулятору (3.7В) повышающий DC-DC преобразователь напряжения. Для питания схемы усилителя нужно напряжение 12-14В.
Такой преобразователь можно заказать на АлиЕкспрес или же собрать самостоятельно на одной из специализированных микросхем, к примеру на LM2577 (вход от 3.5В, на выходе 12В/800мА).
Спасибо большое!
Решил сделать переносными , докупить блютус модуль и свое питание и корпус сделать.
Приведена принципиальная схема активной акустической системы GENIUS SP-200. Построена на микросхеме SJ2025 с пассивными регуляторами тона и громкости. Схема будет полезна тем кто хочет использовать схему из колонок в самоделках, радиолюбителям и тем кто занимается ремонтом компьютерной техники и радиоаппаратуры.
Рис. 1. Принципиальная схема акустической системы GENIUS SP-200.
- PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
- Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
- Онлайн просмотрщик Gerber-файлов от PCBWay!
Можно ли как-то переделать эти колонки для питания от одного аккумулятора на 3. 7В?
Зачем девайс сажать?
Tesler, можно, если подключить к Li-Ion аккумулятору (3.7В) повышающий DC-DC преобразователь напряжения. Для питания схемы усилителя нужно напряжение 12-14В.
Такой преобразователь можно заказать на АлиЕкспрес или же собрать самостоятельно на одной из специализированных микросхем, к примеру на LM2577 (вход от 3.5В, на выходе 12В/800мА).
Спасибо большое!
Решил сделать переносными , докупить блютус модуль и свое питание и корпус сделать.
If you get stuck in repairing a defective appliance download this repair information for help. See below.
Good luck to the repair!
Please do not offer the downloaded file for sell only use it for personal usage!
- If you have any question about repairing write your question to the Message board. For this no need registration.
- Please take a look at the below related repair forum topics. May be help you to repair.
Warning!
If you are not familiar with electronics, do not attempt to repair!
Üdv!
A fent említett «erősítőben lévő táp IC tipusára lenne szükségem,vagy doksira,amin az alkatrész értékek is fel vannak tüntetve.
8 láb,smd.
A tanyán lévő rajzokban nem találtam alkatrészértékeket.
Esetleg,ha van valakinek ilyen,és leolvasná pár más alkatrész értékkel együtt,megköszönném.
Netes fénykép:
https://i.cdn.nrholding.net/15941746/450/450
Válaszd ki a megfelelő fórumot, majd adj neki címet és írd be a kérdésed.
A téma címe tartalmazza a hibás eszköz márkáját és típusát. Szintén tartalmazza röviden a problémát.
pl: ACER AL1711 monitor képernyője 5 másodperc után kikapcsol
A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javítod a címet!
РЕМОНТ КОМПЬЮТЕРНОЙ АКУСТИКИ
Наверное, у каждого радиолюбителя дома с годами накапливается небольшой склад восстановленной электронной техники. Так как люди, узнав, что ты радиолюбитель, приносят сломанную технику, и оставляют со словами, тебе наверное пригодится. Часть техники идет на запчасти, а часть, по возможности, под восстановление. Большая часть такой техники, после восстановления остается, хотя кому то возможно, это и покажется хламом, в каждое устройство вложена частичка труда, хотя и пристроить в данный момент некуда, так бывает и стоит место занимает. Хотя, что можно пристроить, пристраивается по символической цене по знакомым, в качестве гаражно – дачных вариантов, радио, акустической и компьютерной техники. В восстановлении в первую очередь спортивный интерес, а после уже встает вопрос реализации.
Недавно мне отдали вот такой сабвуфер от компьютерных колонок, без колонок – сателлитов, без внешнего блока питания и кабеля подключения к звуковой карте компьютера. Мощность динамика саба, если верить надписям на нем, 15 Ватт. По бокам стоят “сателлиты”, взятые от отдельных нерабочих колонок Genius-205B, восстанавливать их не стал, там сгорел трансформатор. Плата и трансформатор были из них извлечены, а отверстия на передней панели одной из колонок заклеены кусочком офисной бумаги и скотчем. Также были припаяны к контактам динамиков провода от кабеля 2 тюльпана.
Мощность динамиков 2 по 2 ватта для сателлитов, в процессе прослушивания была признана достаточной. Блок питания я подключил от сканера, он выдавал, судя по надписям на нем 18 Вольт, 1 Ампер. Там как раз был подходящий разъем, и полярность разъема также подошла. При включении сабвуфера выяснилось, что выключатель колонок был неисправен, по крайней мере работал нестабильно, его контакты, которые замыкались, были замкнуты мною, запаял 2 проволочные перемычки.
Также при подключении блока питания от сканера прослушивался фон, гул. Видимо фильтр в блоке питания был неважный. После того, как мною был припаян навесным монтажом электролитический конденсатор 2200 мкФ х 25 Вольт, к контактам разъема подключения блока питания, гул пропал.
Провод, идущий к динамику сабвуфера, был мной приклеен скотчем к кольцевому магниту динамика, чтобы ничего не болталось, и не было никаких посторонних звуков при прослушивании.
Далее, так как у меня не было аудио кабеля Джек 3.5 – Джек 3.5 для подключения к акустике и звуковой карте компьютера, воспользовался самодельным экранированным кабелем. С одного конца кабеля был припаян штекер Джек 3.5, для подключения к звуковой карте компьютера. Второй конец аудио кабеля был припаян напрямую к контактам на плате разъема Джек 3.5. На кабеле, выходящем из акустики, завязал узел препятствующий вырыванию кабеля в случае, если кто-то потянет за шнур кабеля.
Звучанием акустики и басов в целом остался доволен, конечно похуже, чем у колонок Креатив с сабвуфером в корпусе МДФ, из-за того что корпус саба пластмасса. Как бюджетный вариант на кухню, для использования совместно с mp3 плейером вполне достойный вариант. Причем с учетом того, что сам ремонт не стоил мне ни копейки, и был проведен всего за пару часов. Автор — AKV.
Форум
Ремонт колонки GENIUS SP-S120 (тихо и не работает)
Дефект колонки GENIUS SP-S120 заключается в том, что одна колонка играет тихо, а вторая вообще не работает.
Колонки GENIUS SP-S120Модель устройства указана с обратной стороны одной из колонок.
Надпись с названием модели колонокДля разборки колонки необходимо снять поролоновую накладку.
Демонтаж поролоновой накладкиЗатем откручиваем винты под ней и разбираем корпус на две половинки.

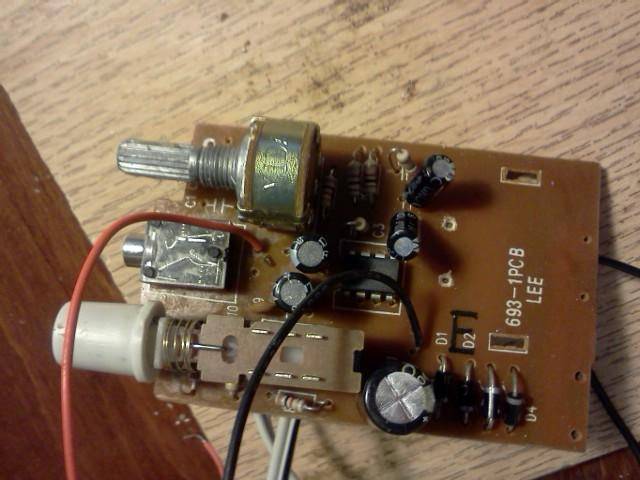

Внутреннее устройство колонокПлата выглядит следующим образом.
Плата с усилителемВ открытом доступе Service Manual колонки GENIUS SP-S120. Принципиальная схема построена на аудиоусилителе TEA2025B.
Принципиальная схема колонокАудиосигнал поступает на вход данной микросхемы через отдельные половинки одного переменного резистора VR1A и VR1B. При проверке аудиосигнала осциллографом, видим, что он обрывается на данном резисторе. На резисторах R9-R10 он отсутствует. Для доступа к переменному резистору снимаем рукоятку регулятора громкости и отвинчиваем гайку.
Еще на плате можно заметить, что одно сопротивление регулируются неправильно. Выпаиваем его.
Выпаиваем переменный резисторЗатем разбиваем его на составные части. Нас интересует крайне правая часть.
Разборка переменного резистораПо ней перемещаются контакты, которые определяют выставленное движком сопротивление.
Выводы переменного резистораВ двух местах при помощи мультиметра можно заметить обрыв. При помощи мягкого карандаша графитом наношу жирный слой поверх обрыва. В центре сопроитивление 0 Ом, а по краям — должно быть 50 кОм. После этого обрыв исчезает.
Восстановление токопроводящих дорожек резисторовЗапаиваем переменный резистор обратно на плату.
Возвращение резистора обратно в платуКолонки GENIUS SP-S120 работают как до возникновения данной неисправности. Звук симметричный и громкий. Единственный минус — на колонках нужно выставить максимальную громкость и регулировать звук на компьютере, чтобы повторно не вывести из строя данный переменный резистор.
Отремонтированные колонки GENIUS SP-S120Ранее ремонтировал портативную колонку JBL PULSE 2, которая не включалась.
Поделиться новостью в соцсетях Метки: ремонт
Ваш комментарий
Отменить ответВаш адрес email не будет опубликован. Обязательные поля помечены *
Имя *
Email *
Сайт
Комментарий
Оповещать о новых комментариях по электронной почте
Genius SP S110 Электрическая схема. Ремонт компьютерных колонок своими руками. Включение активной колонки
В этой статье я хочу рассказать о способе борьбы с помехами от компьютерных динамиков Genius SP-U110.
Эти колонки есть у меня на работе. Помимо выпуска музыки, им еще удавалось финансировать сотовые телефоны и прочие радиопомехи. В результате были открыты столбцы для анализа причин фона.
Думаю, что основная проблема — питание ОТ.USB-порты Компьютер. В то же время между сигналом «Земля» на штекере Mini-Jack и заземлением USB-источника питания образуется «контур заземления». Попыток изменить расположение экрана дисплея сигнального провода особых доработок не дало. Тогда было решено сделать новую печатную плату.
Схема UMP на TDA2822 с текущим ООС
Расскажу о «сердце» акустической системы Genius SP-U110. Unch собран на микросхеме TDA2822 в миниатюрном планарном 8-выводном корпусе.Его можно использовать от 1,8 до 15 вольт. Колонки питаются от USB, то напряжение будет 5 вольт и это довольно «грязно» из-за помех от БП компа.Питание +5 Вольт подается на 2 вывод (по Даташету), «Земля» на 4 вывод. Конденсатор С5 был максимально приближен к микросхеме.
Не хотелось повторять стандартную схему из даташита, а схема от производителя динамиков была еще хуже. Было решено применить включение Итун (источник тока по напряжению).Такая реализация имеет специфический звук по сравнению с ламповыми усилителями.
Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.
Сразу снял разделительные конденсаторы во входных цепях левого и правого канала. Резисторы R8, R9 поставил на 100К, против 180К в оригинале, т.к. амплитуд входного сигнала не хватало для достижения максимальной мощности столбиков. Добавлены конденсаторы C11, C12 для подавления радиокоммунизации.
КОНДЕНСАТОРЫ С9, С10 поставленные на 100 мкФ * 16В, замкнутый электролитический неполярный. Т.к. эти конденсаторы включены в цепочку OUOS (общая отрицательная обратная связь), то сэкономьте на их качественной деталировке для звука.
Конденсаторы C7, C8 служат для предотвращения постоянного тока на динамики. Иначе вместо звука будет гул и дым. Тип конденсаторов — электролитические полярные Jamicon на 1000 мкФ * 25В. В принципе емкость может быть меньше, т.к. отдача на ЛБ в штатных колонках слабая, а меньшая мощность снизит уровень НЧ составляющей, чтобы не мучить динамики тем, что они не «переваривают». Но положите, что это было под рукой.
Резисторы R4, R6 являются датчиками тока, т.е. преобразуют ток, проходящий через катушки динамиков, в напряжение, пропорциональное этому току. Через конденсаторы C9, C10 результирующий сигнал поступает на инвертирующие входы микросхемы, чтобы он знал, что происходит, и не мог регулировать выходной сигнал. В упрощенном виде это принцип УСВН.
На верхнем слое все полосы «земля» частично сведены в одну точку — на «минусе» конденсатора блока фильтрации мощности, частично применена полигональная схема.
Сигнал «земля» разделен и включает одну точку подключения к силовой «земле».
—
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датгород»
При экспериментах с компактной активной акустической системой (AC) «Genius SP-P110» было обнаружено, что установленные в ней динамические головки способны воспроизводить лучший звук, чем могут гарантировать встроенные в нее двухканальные UMP. Эта АС относится к самой низкой ценовой категории, поэтому неудивительно, что производитель сэкономил на всем, на чем можно было сэкономить.Поэтому в целях улучшения качества звука и повышения надежности было решено доработать это устройство.
В первую очередь был изготовлен новый блок питания, схема которого приведена на рис. 1. Снимается старый крупнозернистый трансформатор общей мощностью около 2 Вт. Взамен у него более мощный и надежный трансформатор ТС-ВР-22 (от кассетной магнитолы советского производства). Сетевое напряжение 230 В поступает на первичную обмотку трансформатора Т1 через замкнутые контакты переключателя SB1 и резистора R1, выполняющего защитную функцию.Варистор RU1 в сочетании с резистором R1 защищает трансформатор от превышения сетевого напряжения.
Рис. 1. Схема питания
С вторичной обмотки трансформатора Т1 переменное напряжение 9 … 10 В через самовыравнивающийся предохранитель F1 поступает в дорожный выпрямитель, собранный на диодах VD1-VD4. Конденсатор С5 сглаживает пульсации выпрямленного напряжения, светодиод HL1 сигнализирует о наличии выходного напряжения. Межобмоточный экран и корпус трансформатора электрически соединены с минусовым проводом источника питания.Большинство элементов блока питания размещено на монтажной плате из негерметичного текстолита размером 30×60 мм (рис. 2). Применяется проводная установка. На контактном переключателе пропали резистор R1 и варистор RU1.
Рис. 2. Блочные элементы на печатной плате
UMPC SP-P110 собран на интегральной микросхеме TEA2025B, способной развивать мощность до 2,3 Вт в каждом канале. Вариант усилителя, реализованный производителем переменного тока на этой микросхеме, развивал выходную мощность не более 0.2 Вт, а низкие звуковые частоты Практически не слушал. Еще один неприятный бонус — низкая чувствительность усилителя, недостаточная для воспроизведения фонограмм с карманных MP3-плееров.
Так как микросхема TEA2025B способна на большее, было решено не делать новый усилитель, а доработать существующий. Схема данного варианта ВСУЧ приведена на рис. 3. Нумерация элементов указана на плате, обозначения дополнительно устанавливаемых элементов начинаются с префикса 1. Конденсатор С12 (1000 мкФ) заменен на конденсатор большей емкости. (2200 мкФ), С4 и С10 были заменены конденсаторами емкостью 470 мкФ (220 мкФ было 220).Аналогичным образом конденсаторы С1 и С6 (0,22 мкФ) заменяются конденсаторами емкостью 0,47 мкФ. Сопротивление резисторов R2 и R5 уменьшено до 100 Ом вместо 680 Ом, что увеличило коэффициент усиления UMP. Резистор R7 (560 Ом) заменен резистором сопротивлением 5,6 кОм.
Рис. 3. Схема модифицированного умзч
Преобразованы входные цепочки урч. Раньше входное напряжение подавалось напрямую на регулятор громкости VR1, а после уточнения — через RC-фильтры на элементах 1R12, 1C14I, 1R13, 1C15, что защищает умзч от высокочастотной фильтрации.До доработки на выходе динамические головки автоматически отключались при вставке штекера наушников, теперь их можно выключить с помощью кнопки SW1. Кроме того, сигнал на наушники стал поступать через токоограничивающие резисторы 1R17, 1R18. Установлены дополнительные блокирующие керамические конденсаторы 1С20, 1С21, 1С22. Выходная мощность модифицированного умзч с новым источником питания составляет около 0,6 Вт на каждый канал.
Устройство дополнительно оснастили стабилизатором напряжения +5 В, которое выводится на разъем 1xS1 USB.К этому разъему можно подключать различные мобильные устройства для питания или зарядки встроенных аккумуляторов. Стабилизатор собран на интегральной микросхеме 1DA2, резистор 1R15 снижает рассеянную мощность микросхемы. Стабилодрон 1ВД2 защищает подключенную нагрузку от высокого напряжения.
Поскольку в некоторых мобильных мультимедийных устройствах общий выход для подключения наушников имеет электрический потенциал относительно общего второстепенного провода питания, для предотвращения повреждения таких устройств и обеспечения их работоспособности в общем пищеварении элементы 1R11, 1C13, 1R14 включены.
В блоке питания можно применить диоды Ши 1 N5819, MBRS140T3, MBR150, MBR340, BYV10-40, SB140. Диод 1N4003 можно заменить на любой из серий 1 N4001-1, N4007, КД243, КД247. Светодиод может быть любого цвета с повышенной яркостью. Варистор VRR10561 можно заменить варистором FNR-10K471, FNR-14K471, FNR-20K471, FNR-20K471. Резистор R1 импортный несущий или р1-7. Выключатель питания представляет собой кнопку или ключ, рассчитанный на коммутируемое напряжение 230 В переменного тока, например, JPW-2104, RS-201-8C.Все неполярные конденсаторы керамические импортные, оксидные — К50-35 или импортные. Вместо трансформатора ТС-ВР-22 подойдет унифицированный ТП-112-3.
В УМР применяются резисторы С2-23 или импортные, оксидные и неполярные (керамические), также импортные конденсаторы. Элементы стабилизатора стабилизатора устанавливаются на дополнительную монтажную плату размером 45х45 мм. Микросхема ka7805 устанавливается на дюралюминиевую термосушильную машину размерами 68x40x2 мм, ее можно заменить на любую из серий 7805, 78m05.Доработанная плата БПЛА показана на рис. 4. К интегральной микросхеме U1 прикреплен дополнительный латунный радиатор П-образной формы площадью около 8 см 2. Изначально тепло от этой микросхемы было отнесено к печатной направляющей на печатной плате.
Рис. 4. Усовершенствованный UMPS
Размещение узлов в корпусах колонн показано на рис. 5. В одном столбце — блок питания с переключателем и светодиодным индикатором, в другом — умный с регулятором громкости. , слот для подключения наушников и переключателя динамической головы.Между столбиками соединены четырехжильным мягким тросиком. По двум проводам поступает напряжение питания, по еще двум — сигнал с выхода УМР.
Рис. 5. Размещение узлов в столбцах
Доработка UMR обеспечила улучшение качества звучания АС, у него более высокая чувствительность, а сам АС оснащен портом USB. В результате звучание заклинания оказалось лучше компактных «кухонных» ЖК-телевизоров, ноутбуков, планшетов, других мобильных устройств.Также были намерения заменить безымянные динамические головки мощностью 1 Вт на другие, мощностью 3 … 8 Вт, имеющие такие же габаритные размеры. К моему удивлению, «фирменные» динамические головки, изъятые из кинескопических (диагональ 51, 54 см) телевизоров, звучали заметно хуже.
Точно так же можно доработать и другие компьютерные активные колонки, ведь часто их производители в целях экономии не реализуют заложенный в динамических головках и интегральных умзч потенциал.
При изготовлении нового блока питания необходимо строго соблюдать правила техники безопасности, изложенные в статье «Осторожно! Электричество!» («Радио», 2015, №5, с. 54).
Дата публикации: 12.11.2015
Мнения читателей
- Андрей / 18.12.2015 — 13:31
И я пожал плечами TDA2005 http://radiokot.ru/forum/download/file.php? Mode = View & id \ u003d232341 & sid = только конденсаторы C6 C7 развертывают
Занял компьютер компьютерное рабочее место.В целях экономии я решил отреставрировать и отремонтировать старые компьютерные колонки «Genius». Колонки крепкие, в прочном корпусе и с приличным акустическим излучателем, но электроника вызвала нарекания. С помощью доступных и дешевых электронных модулей, приобретенных в интернет-магазинах, удалось сделать динамики с чистым звуком. Компьютерные колонки по своим параметрам оказались дешевле аналогичной акустики, купленной в магазине. Представлена подробная пошаговая инструкция по ремонту со схемой, фото и видео.
Ремонт компьютерных колонок Genius своими руками
Для восстановления и ремонта взяты компьютерные колонки Genius SP-16. Колонки начали свою жизнь еще с 14-дюймовых компьютерных электронно-лучевых мониторов. Корпуса сделаны из прочного пластика с достаточным внутренним объемом. Внутри колонок — динамики с высоким КПД и хорошими характеристиками воспроизведения. Но здесь к электронике есть претензии, которые частично устранили в процессе эксплуатация (замена электролитических конденсаторов).К сожалению, звук воспроизведения колонок был некачественным, особенно на большой громкости, четко прослеживались и раздражали нелинейные искажения.
Для ремонта применена следующая схема восстановления:
- Существующий усилитель низкой частоты заменен усилителем класса D.
- Сохранить основные регуляторы функционирования колонн.
- Для питания динамиков используйте имеющийся трансформатор.
Для ремонта применен готовый импульсный стабилизатор Power на 5 вольт 2 ампера и цифровой стерео unch (3 ватта на канал).Этот вид Унч выбрал осознанно из-за дешевизны (~ 15 руб.) И неприхотливости. Стереоусилитель купил на Али Спресс по этой ссылке http://ali.pub/1E25ap . И регулируемый стабилизатор напряжения по этой ссылке http://s.click.aliexpress.com/e/i6eamub. . Купите усилители сразу 10 штук, поверьте пригодятся, по такой цене зря!
Для работы вам понадобится длинная крестовая отвертка, паяльник с паяльником и кусочки луженых и изолированных медных проводников. Наличие отсоса для припоя облегчит работы по демонтажу. Тестер понадобится для управления ракетами и настройками.
— схема
На фото представлена схема колонны «Genius SP-16». На схеме крестиком обозначены проводники с деталями. Все предметы справа от креста должны быть отброшены и удалены. Цифры указаны в точках подключения UMLC и силовой платы.
Порядок ремонта колонны «Genius SP-16»
- Выкрутите винты крепления половины крышки активной колонки
- Плата извлекается из открытого корпуса, и силовые провода и соединения динамиков исчезают.
- Плата извлекается из корпуса и из нее извлекаются радиодетали согласно схеме.
- С тыльной стороны платы паяльник устанавливается на ножки проводников по схеме стабилизатора мощности. Перед установкой УНГ на плату необходимо подать питание на плату и проверить выходное напряжение на стабилизаторе +5 вольт.
- Далее плата аналогична луженым направляющим, устанавливается комиссия UNG. Сигнал на разъем выносного динамика и динамик на динамик подается изолированным проводом.См фото.
- Перед окончательной сборкой Проверяем работу УМЛК и регуляторов громкости и тембра.
- Собираем корпус колонки. Посмотрите качественный звук на видео.
Разборка корпуса
Удаленная панель колонны
Проводников
Удалены детали
Для пользователя компьютера ноутбук, несомненно, удобное, компактное и достаточно функциональное устройство. Но, к сожалению, этот аппарат не лишен недостатков.
Наверняка многие пользователи ноутбуков и нетбуков сталкивались с проблемой тихого воспроизведения звука через встроенные динамики этих устройств.
Если в домашних условиях можно подключить внешнюю стереосистему, то вне стен дома это невозможно и приходится ограничиваться наушниками. При этом речи о коллективном просмотре какого-либо фильма или сериала не идет.
Как исправить ситуацию?
Исправить сложившуюся ситуацию поможет портативная колонка компьютера с питанием от порта USB. Сейчас на прилавках магазинов огромный выбор этих устройств, но качество их может отличаться в разы.
Цена портативных компьютерных колонок с USB-портом довольно невысока и доступна широкому слою населения. Несмотря на это покупка данного устройства может оказаться неудачной, так как качество воспроизведения звука такой системы будет желательно лучше. Как ни странно, но среди дешевых устройств этого класса есть устройства очень хорошего качества как по дизайну, так и по звуковым характеристикам.
Вырежьте «проем» портативной акустической системы с USB-портом и изучите электронную начинку этого инструмента.С точки зрения радиолюбителя любопытно узнать, из каких электронных компонентов собраны подобные устройства. Полученные знания могут пригодиться при самостоятельном проектировании портативных аудиоколонок с USB или их ремонте.
Разборкеподверглась портативная мультимедийная USB колонка марки SVEN 315. . Несмотря на дешевизну, портативные колонки этой модели показали хорошее качество воспроизведения и мощность звука, достаточную для звучания в небольшой комнате.
Разборка компьютерных USB-колонок
Переносные колонки легкие.Чтобы открыть корпус, необходимо аккуратно снять переднюю декоративную панель.
Чтобы достать печатную плату усилителя, необходимо открутить стопорную гайку, которая спрятана под пластиковой ручкой регулятора громкости. После этого электронную почту можно будет беспрепятственно вынуть из корпуса.
Электронное наполнение
Состав электронной начинки устройства был довольно простым. Интегральная схема стереоусилителя на базе микросхемы смонтирована на небольшой печатной плате LM4863D.. При напряжении питания 5 вольт эта микросхема может выдавать выходную мощность 2,2 Вт на канал, когда звуковая катушка имеет сопротивление 4 Ом. Исходя из описания (Datasheet), коэффициент нелинейных искажений + шум ( THD + N. ) при максимальной выходной мощности составляет 1%.
Плата усилителя и динамика
На основании этих данных можно сделать вывод, что микросхему на базе микросхемы LM4863D можно собрать с помощью достаточно хорошего стереофонического низковольтного усилителя мощности (5В) и выходной мощности 2 Вт на каждый канал.Многие, не знакомые с современными чипами, считают, что вместо LM4863D подойдет TDA2822. Это заблуждение! TDA2822 очень прожорлив (по сравнению с LM4863) и на максимальной мощности дает сильные искажения сигнала. Также оптимальное питание для TDA2822 около 12 вольт, что для портативной техники нехорошо. TDA2822 можно рекомендовать как легкодоступную замену при отсутствии LM4863. Это может случиться, например, при ремонте.
Стоит отметить, что микросхема LM4863 была разработана специально для компактных систем, поэтому микросхема требует минимум внешних элементов (так называемая обвязка).Микросхема выпускается в разных корпусах, от обычного DIP до компактного SOIC.
Если есть желание собрать усилитель на базе микросхемы LM4863, то можно столкнуться с проблемой. Найти на рулонах магнитолы эту фишку не так-то просто (так было на момент написания этой статьи). Но на сетевых торговых площадках найти такую микросхему было сложно. Например, в микросхеме Aliexpress.com Micrower LM4863 легко найти во всевозможных корпусах и в любом количестве. Цена 1 микросхемы меньше 1 доллара, при покупке сразу штук 10.
Как купить радиодетали на Алиэкспресс, я рассказал.
Помимо микросхемы на печатной плате, разъем для подключения пассивной аудиоколонки (без встроенного усилителя), сдвоенный переменный резистор для регулировки входного аудиосигнала и электролитический конденсатор. Из печатных плат печатных проводников устанавливаются SMD элементы обвязки, необходимые для работы интегрального усилителя. Питание микросхемы осуществляется от USB-разъема, который подключается к любому свободному порту ноутбука или стационарного компьютера.
Схема микросхемы LM4863 микросхемы LM4863 взята из описания (Datasheet «a) этой микросхемы и представлена на рисунке.
Типовая схема включения микросхемы LM4863 (взято из описания)
По типовой схеме включения микросхемы LM4863 видно, что она способна работать на обычных наушниках ( Headphone ), сопротивление которых составляет 32 Ом. В микросхеме предусмотрено подключение наушников в микросхеме и 16 (HP-IN) зарезервировано для реализации этой функции.
Для тех, кто разбирается в электронике и Datasheets на английском языке Их не пугают, микросхемы LM4863 запросто можно найти в Интернете на сайте ALLDATASHEET.COM.
Портативный USB-усилитель Схема Колонны
Схема усилителяуменьшена вручную колонками pCB Computer USB SVEN-315. На схеме показан один конденсатор C2 вместо двух (C7, C9), которые фактически присутствуют на печатной плате (см. Ниже). Это сделано потому, что конденсаторы подключены параллельно (C7 и C9) параллельно, а конденсатор C2 показывает общую емкость этих двух конденсаторов для всего контейнера.
Принципиальная схема усилителя на базе LM4863D (уменьшена вручную)
Как видим, типовая схема отличается от описанной от схемы, сокращенной вручную с печатной платы колоночного усилителя компьютера. На схеме отсутствуют элементы, которые устанавливаются в случае добавления в схему разъема для наушников. В остальном схема соответствует типовой, приведенной в описании на микросхему LM4863.
Размещение элементов на печатной плате
Если вы планируете использовать переносные колонки без ноутбука, например вместе с MP3-плеером, то для питания колонок вполне подойдет адаптер питания на 5 вольт.Главное, чтобы адаптер питания мог обеспечивать достаточный ток нагрузки (как примерный грубый ориентир: стандартный ток нагрузки для портов USB — не более 500 мА). Согласно описанию на микросхеме LM4863 максимальный ток покоя (когда звуковой сигнал не подается на микросхему) составляет 20 мА. Естественно, при игре потребляемый ток будет выше.
На фото показан вариант переносной колонки SVEN-315 от адаптера на 5 В, который используется для зарядки плеера iPod. Максимального тока нагрузки адаптера 1А более чем достаточно для штатной работы переносных колонок.
Как оказалось, качественное воспроизведение звука портативной колонки SVEN-315 заключается в рациональном варианте корпуса. Как известно, на качество звука акустических систем влияет не только используемые в них динамики, но и корпус. Для уверенности достаточно вытащить динамик из корпуса и включить воспроизведение. Качество и мощность воспроизведения звука будут намного хуже. Это замечание сделано не случайно, так как качество портативных колонок SVEN-315 и аналогичных, но более дорогих USB колонок было сделано SVEN PS-30.
Несмотря на то, что звуковые колонки SVEN PS-30 смонтированы на базе интегрального аудиочипа USB audio CM6120-S, в котором установлены 16-битный ЦАП и усилители звука класса D, качество их воспроизведения звука (на слух) намного хуже из-за плохой работы корпуса акустической системы.
Корпус переносной колонки СВЕН-315 изготовлен из АБС-пластика. Возможно, именно конструкция корпуса позволяет «выжать» из малогабаритных динамиков все их скромные возможности.
Один приятный знакомый приобрел добротную аудиосистему, а я подарил миниатюрную колонку на пять ватт «Genius», тип которой показан на фото 1.
Колонки, конечно, не новые — углы декоративной панели уже были. ругался, а пластиковый корпус кое-где был. Но, в любом случае, спасибо, так как у меня на тот момент был только ноут, а колонки на первый раз были очень кстати. Подключил как надо и послушал. Для выключения использовалась только кнопка «ПИТАНИЕ», а сетевой шнур из розетки ~ 220В не выдергивал — лень закрыл для холодильника.А потом, через четыре месяца, случайно услышал еле заметное «гудение» — оказывается, звук был слышен из выключенной активной колонки. Как говорится, «предчувствия его не обманули» — разобрал колонку, убедился, что в переключателе «Power» нет «POWER», и банальный перевод микросхемы ISPC на микросхему «ST. BY», т.е. в самом начале, все это время трансформатор был постоянно подключен к сети ~ 220В. Как-то не осторожно, господа-товарищи китайцы! То есть я решил изменить схему подачи и снятия сетевого питания с активной колонки, а заодно интегрировать приемник.

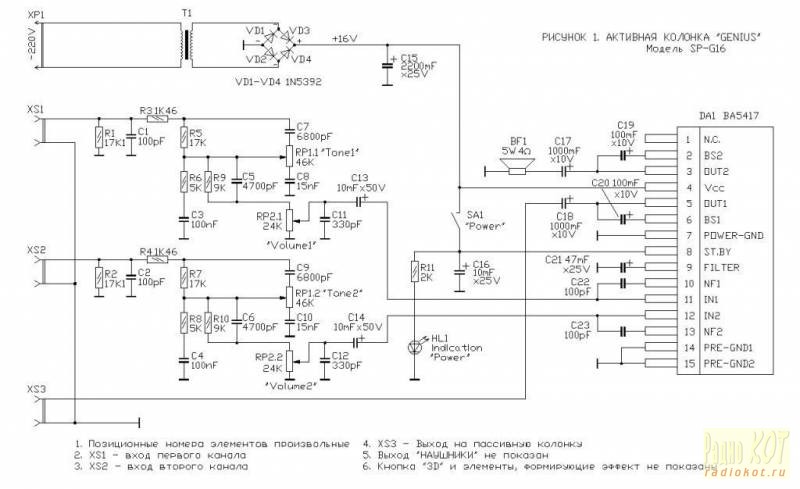

Перед регуляторами громкости установлены цепи частотной коррекции и регуляторы высокочастотного тона. Микросхема ВА5417 типа DA1 работает как УМП. Для включения микросхемы необходимо замкнуть кнопку переключателя с фиксацией SA1, при этом на вход «ST. By» будет поступать напряжение питания. В даташете указано, что для активации микросхемы на этот вход необходимо подать напряжение уровень от 3.5V до VSC. В процессе доработки конденсаторы C7 и C9 были заменены на конденсаторы емкостью C = 1800PF (это снизило средние частоты и высокие стали звучать более навороченно), и конденсатор C16 — к конденсатору емкостью С = 100НФ (вывод 8 DA1 был электронным, поэтому большой емкости не требовалось).
Идея была такая — после подачи питания на колонку микросхема урч активируется и «ожидает» определенный промежуток времени. При отсутствии сигнала на аудиовходах микросхема переводится в «ST. By. Если входной аудиосигнал продолжает отсутствовать какое-то время, то происходит полное отключение колонок от сети ~ 220В. Эти состояния индицируются по-разному. Индикация типа (светодиод HL1 работает в другой цепочке) и разделяются звуковыми сигналами. Кнопка выключения не нужна — теперь достаточно «упаковать» ноутбук (или выключить приемник) и колонка автоматически отключится от сеть.Находясь в другой комнате, звуковыми сигналами можно отслеживать текущее состояние колонки. Чтобы не «заморачиваться» на изготовление тон-генераторов, в качестве источника управляющих сигналов был использован вызов квартиры с батарейками и возможностью выбора мелодии. Схема звонка представлена на рисунке 2.
Проанализируем работу автоматического отключения узла по концепциям, представленным на рисунке 3. Схема несложная и сделана на общих деталях. Позиционные обозначения элементов продолжают нумеровать по схеме на рисунке 1.
1. Вывод активной колонки.
Для этого кратковременно нажать кнопку SA1 без фиксации. Тогда питание от стабилизаторов напряжения DA2 и DA3 пойдет на все узлы схемы. Конденсатор С45 подаст импульс на лог на входе «М1» звукового модуля и начнет воспроизведение первой мелодии. Регулировка импульсов сигнала С выхода звукового модуля триггер DD2.1 будет установлен в «нулевое» состояние на входе «R», а триггер DD2.1, в свою очередь, лог.1-Цай с выхода 12DD2.1 установит в «нулевое» состояние триггер DD2.2. Реле К2 и К3 останутся обесточенными, а двухцветный индикатор HL2 выключится. С лог.1-цы на выходе 3DD3.1 в ячейках с выдержкой времени начинают заряжаться конденсаторы: С37 через резистор R25, С38 — через резистор R26 и С39 — через R27, следовательно, на выходах логических элементов DD3.2, DD3.3 и DD3. 4 будет Log.1-TSI. С выхода 4DD3.2 через R33 Log.1 транзистор VT5 и реле К1 будут работать.Контакты К1.1 Проверить кнопку SA1 и напряжение сети ~ 220В будет постоянно подаваться на трансформатор Т1. С выхода 11DD3.4 через R34 log.1 DA1 должен активироваться, но, пока на заслонку VT6 поступают импульсы сигнала Shim, он разряжает конденсатор C16, мешая включению DA1. Когда музыкальный фрагмент закончится, транзистор VT6 закроется, разрешив работу UMR DA1. Одновременно (или чуть раньше) заряжается конденсатор С38. На входах 8.9dd3.3. Теперь лог.1 (диод VD13 открыт лог.1-Цай с выхода 11DD3.4), следовательно, лог.0 на выходе 10DD3.3 включит индикатор питания HL1.
2. Ожидание входящего аудиосигнала.
Хотя аудиосигнал не подается на вход XS1 или вход XS2, как упоминалось выше, из лог.1 С выхода 3DD3.1 конденсаторы заряжаются в ячейках с временной задержкой, а C38 заряжает первый и элемент DD3. 3 переключится, при этом индикатор HL1 будет с постоянным свечением. Это укажет на то, что DA1 находится в рабочем режиме.По прошествии времени, определяемого скоростями R27 и C39 (чуть более 4 минут), элемент DD3. 4 переключится, и появится журнал на его выходе. Этот лог.0 через R34 перейдет к микросхемам «ST. By» DA1 и переведет его в режим пониженного энергопотребления. Конденсатор C47 сформирует короткий импульс на входе «m3» звукового модуля и сыграет вторую мелодию. Диод VD13 замыкается, а поскольку элемент DD3.3 вместе с резистором R32 и конденсатором С43 образуют генератор импульсов, индикатор HL1 будет мигать с частотой F = 2… 3 Гц. Получил режим, который был реализован в колонке на доработку, теперь мигает только индикатор HL1 «POWER». Далее элемент DD3.2 переключается примерно через 6 минут. По его выходу 4DD3.2 log.0 выключит индикатор HL1, а через C46 запустит третий музыкальный фрагмент. VT5 должен замкнуться через R33, но этого не произойдет, пока мелодия не дойдет до конца, потому что импульсный сигнал Shim через диод VD14 заряжает конденсатор C44, который удерживает VT5 в разомкнутом состоянии. По окончании мелодии С44 он разряжается через R33, транзистор VT5 закрывается, реле К1 срабатывает и колонка отключится от сети ~ 220В.Благодаря обратной связи с выхода 4DD3.2 на вход 2DD3.1 эти элементы превращаются в одинарную защелку. Следовательно, появившийся на входе лог.0 2DD3.1 делает отключение колонки необратимым. Это сделано для отключения манипуляций с источником усиленного звука, т.е. любых возмущений на входах XS1 и XS2 при отключении колонки.
3. Подайте входной аудиосигнал.
Двухканальный аналоговый усилитель построен на микросхеме DD1. С самого начала я отказался от объединения двух каналов с помощью резисторного или транзисторного смесителя.При показанном схемном решении входное сопротивление практически не изменилось и не уменьшилась глубина разделения каналов, т.е. узел не влияет на динамические характеристики активной колонной схемы. Каналы совмещены в месте подключения катодов диодов VD6 и VD7. В исходном состоянии на выходах 6DD1.5 и 8DD1.6 уровень напряжения около 2 вольт. На резисторе R23 это напряжение еще меньше по размеру падения на диодах. В результате вход 1DD3.1 представляет собой напряжение с логарифмическим слоем.0 ля. Конденсаторы С30 и С31 — противовоспалительные. Когда моносигнал подается на любой из входов XS1, XS2 или стереосигнал на оба входа одновременно, на резисторе R23 формируется составное импульсное напряжение с немного меньшим напряжением источника питания. Эти импульсы инвертируются элементом DD3.1 и поступают на ячейки затвора ячейки. Диоды VD9, VD10 и VD11 периодически открываются и разряжаются во время работы конденсаторов, тем самым «снимая» процессы, описанные в пункте 2. В паузах между звуковыми дорожками конденсатор C38 успевает зарядиться (постоянная времени R26 — C38 относительно мала), поэтому элемент DD3.3 переключателя и светодиод HL1 сигнализирует об отсутствии сигнала на входах. При появлении сигнала элемент DD3.3 переходит в исходное состояние и HL1 гаснет.
4. Приемник УКВ / ЧМ.
В микросхему DD2 встроен блок управления приемником. Он работает следующим образом: когда вы впервые нажимаете кнопку SB1, короткий импульс, сформированный цепочкой противовоздушной терапии R12, C26, R16, поступает на тактовые входы «C» обоих триггеров. Поскольку до импульса на входе триггера «D» это был просмотр журнала, то он будет записан в этот триггер и в DD2.2 триггер не изменит своего состояния. Теперь триггер DD2.1 находится в «одиночном» состоянии и на выходе 12DD2.1 — лог.0, а на выходе 13DD2.1 -Log.1, который откроет VT2. Реле К2 сработает и своими контактами К2.1 и К2.2 переключит входные цепи усилителя на выходы декодера DA4. В то же время лог.0 на выходе 12DD2.1 будет выходить за пределы зеленого участка светодиода HL2, который будет указывать на состояние приемника в диапазоне УКВ. Второе нажатие кнопки SB1 Состояние триггера DD2.1 не изменится, но переключит триггер DD2.2, т.к. при его входе «D» ранее появлялся лог.1, а на входе «R» — лог.0. Начиная с версии 1DD2.2, Log.1-Cah откроет VT3 и сработает реле K3. Его контактами K3.1Ono отключите конденсатор С33 от катушки приемника приемника, в результате чего приемник перейдет в диапазон FM. В то же время кнопка журнала на выходе 2DD2.2 погасит зеленую часть светодиода HL2 и выходной журнал.1c 1DD2.2 включит красную секцию, указывающую состояние приема, включенное в диапазон FM. Третье нажатие на SB1 запишет в триггер DD2.1 лог.0 из версии 2DD2.2. На выходе 12DD2.1 появится лог.1, который сбросит триггер DD2.2 в «нулевое» состояние на входе «R», т.е. узел управления вернется в исходное состояние — приёмник включится не горит, индикатор HL2 гаснет, а разъемы XS1 и XS2 подключаются к входным цепям усилителя.В качестве приемника автоматических поисковых станций можно использовать любую модель дешевого приемного приемника, например, разного рода «Палито», «Манбо», «Посон», «Санлы» и тому подобное, хлам, которым завалены торговые точки. Приемник получает питание от простейшего параметрического стабилизатора R30, VD12, C35. Для увеличения чувствительности добавлен апериодический каскад на транзисторе VT1. напряженный сигнал, который подается на антенный вход приемника. Способ заставить буржуазные приемники работать в «советском» диапазоне известен давно.Для этого количество витков катушки катушки гетеродина увеличивают, либо параллельно подключается дополнительный конденсатор примерной емкостью С = 30 … 40ПФ, что и делается. В стереодекодере работает микросхема DA4 типа TDA7040. На вход DA4 сигнал с приемника поступает через фильтр R24, C34, который улучшает качество декодированного сигнала. Резистор R28, можно регулировать режим работы генератора внутренней поддержки, таким образом, достичь лучшего разделения каналов.Неиспользованный выход 7DA4 можно загрузить на светодиодный индикатор Наличие стереосигнала.
5. Конструктивный.
На рисунке 4 показано назначение элементов управления.
Первым делом необходимо снять переключатель-переключатель SA1 фиксации, затем разрезать круглые проводники платы, чтобы подготовить выводы SA1 и HL1 для работы в других схемах. Светодиод HL1 заменен на синий. Телескопическая антенна WA1 к колонке крепится на винтовой зажим. Корпус реле К3 Желательно подключать с помощью общих схем проводов, а само реле располагается в непосредственной близости от платы приемника. Плата встраиваемого узла крепится к плате UHC винтами через пластиковые стойки. Вместо музыкального модуля из квартирного звонка можно применить любую «мультиусуэркулку», даже плату от детского музыкального «сотового» телефона — там много всяких звуковых эффектов. Схему доработки легко упростить — удаляется музыкальный модуль или ресивер с узлом управления, или все вместе.И вообще ничего не поделаешь — выключатель SA1 установить в цепи первичной обмотки трансформатора Т1 и все. В конечном итоге все зависит от интереса и желания. Внешний вид Активная колонка после доработки, а также фрагменты внешней и внутренней установки показаны на фото.
Genius SP-925BT: большой звук из маленькой коробки
ТехнологияBluetooth делает провода устаревшими в мире, где использование мобильного телефона является неотъемлемой частью повседневной жизни.Для того, чтобы оставаться на связи, больше не требуется постоянная привязка устройств к кабелям, так почему же при прослушивании звука не должно быть такой же свободы?
ДинамикиBluetooth, такие как Genius SP-925BT, позволяют наслаждаться богатым звуком без использования проводного источника. Все, что требуется, — это нажать кнопку на динамике и щелкнуть по телефону. Используя внутри чипсета CSR Bluetooth 4.0, Genius SP-925BT легко обрабатывает аудиовход с любого устройства и выводит его в стерео через два 50-миллиметровых динамика и низкочастотный динамик с пассивным излучателем.
Образец обзора предоставлен: Genius
Название продукта и веб-сайт: SP-925BT
Продукт был передан в обмен на работу по подготовке обзора.
Genius SP-925BT упакован в двухсекционный картонный корпус, характеристики которого указаны на задней и боковых сторонах внешней коробки, включая различные варианты цвета и конкретный цвет устройства, отмеченный сбоку.
Облегающая пластиковая кровать вмещает внутри Genius SP-925BT с дополнительными кабелями и раскладывающимся руководством пользователя под ним.Поставляемые дополнительные кабели включают 3,5-мм аудиоразъем длиной 112 см для гнезда AUX и USB-кабель для зарядки длиной 56 см.
По размеру Genius SP-925BT намного больше, чем большинство портативных монофонических устройств Bluetooth, но все же относительно компактен для стереоколонок Bluetooth. Его размеры 98 x 99 x 99 мм, вес 452 грамма. У него есть более компактный близнец под названием SP-920BT, который имеет размеры 78 x 79 x 79 мм и весит всего 298 граммов. Больший размер Genius SP-925BT дает ему преимущество в том, что он может вмещать более крупные драйверы, точнее 50 мм, по одному с каждой стороны для воспроизведения стереозвука.Каждый из них рассчитан на выходную мощность 5 Вт.
Корпус SP-925BT по сути представляет собой экструдированную квадратную трубку, бесшовную сбоку. Стороны, на которых расположены драйверы, имеют перфорацию в аккуратном ряду и столбике по всей боковой поверхности. На лицевой стороне внизу находится значок бренда Genius, а в центре вверху — точечное отверстие. Эта точка — это то место, где находится микрофон для ответа на звонки. На задней панели находится USB-порт для зарядки, светодиодный индикатор и входной порт AUX 3,5 мм. Пока устройство заряжается, светодиодный индикатор горит красным светом.Общее время зарядки аккумулятора емкостью 1500 мАч от разряда составляет четыре часа, а непрерывного воспроизведения — восемь часов. При включении светодиодный индикатор попеременно мигает КРАСНЫМ и СИНИМ светодиодами.
Подставка SP-925BT охватывает нижнюю часть с четырьмя амортизаторами на каждом углу и есть зазор, в котором поднимается сам корпус устройства. Это связано с тем, что сабвуфер направлен вниз, а зазор — это конструктивная необходимость.
Сложно показать сабвуфер, не сняв подставку, поэтому я немного открутил четыре винта под амортизаторами, чтобы показать, как выглядит сабвуфер.
В отличие от Genius SP-906BT, который больше предназначен для более суровых условий и на открытом воздухе, Genius SP-925BT не имеет голосового индикатора при включении или при сопряжении, что хорошо. Это просто серия звуковых сигналов. Индикатор голоса на SP-906BT, хотя и удобен на открытом воздухе, может раздражать, когда слышен так много раз, особенно потому, что голосовой актер, который они использовали на SP-906BT, не самый приятный голос или акцент для прослушивания.SP-925BT намного элегантнее, в том числе в том, как он сочетается с устройствами, поскольку он довольно быстр и работает без проблем, если предыдущее устройство находится в пределах досягаемости.
Из-за большего размера создается гораздо более мощный звук, чем у большинства портативных динамиков Bluetooth. Благодаря стереодинамикам сбоку и сабвуферу внизу звук, выходящий из SP-925BT, также заполняет комнату намного лучше, чем что-то вроде SP-906BT и других моно-динамиков. Звук на удивление четкий, даже когда я слушал джаз в формате FLAC.
Приятным бонусом является наличие микрофона, позволяющего отвечать на телефонные звонки. Смартфоны обычно используются для воспроизведения мультимедиа через динамики Bluetooth, поэтому наличие этой возможности — прекрасный вариант. Помните, что вы должны находиться на расстоянии вытянутой руки от говорящего, чтобы эффективно использовать микрофон.
Управление мультимедиа обычно также осуществляется на смартфоне, но встроенные кнопки вверху также доступны для тех, кто хочет более тактильный вариант.Верхняя часть прорезинена с выдавленными контрольными индикаторами, поэтому ее можно почувствовать, не глядя. Единственным недостатком является то, что эта прорезиненная поверхность имеет тенденцию притягивать пыль, особенно черная версия.
В целом, Genius SP-925BT — прекрасное маленькое решение размером с ладонь для беспроводного аудио как в помещении, так и на улице. В настоящее время он доступен всего за 29 долларов за черную версию (на фото в этом обзоре) от Amazon, Walmart или NewEgg. Он также доступен в различных цветах, включая коричневый, белый и синий, но они постоянно имеют более высокую цену, чем черная версия, от 34 до 40 долларов.
% PDF-1.6 % 923 0 объект > эндобдж xref 923 81 0000000016 00000 н. 0000005119 00000 п. 0000005266 00000 н. 0000005328 00000 н. 0000005457 00000 н. 0000006225 00000 н. 0000006369 00000 п. 0000006533 00000 н. 0000006602 00000 н. 0000006669 00000 н. 0000010620 00000 п. 0000010763 00000 п. 0000010907 00000 п. 0000011052 00000 п. 0000011121 00000 п. 0000013316 00000 п. 0000013465 00000 п. 0000013599 00000 п. 0000013744 00000 п. 0000013889 00000 п. 0000014067 00000 п. 0000014221 00000 п. 0000014318 00000 п. 0000014472 00000 п. 0000014590 00000 п. 0000017100 00000 п. 0000018895 00000 п. 0000020635 00000 п. 0000022467 00000 п. 0000022581 00000 п. 0000022636 00000 п. 0000024828 00000 п. 0000093549 00000 п. 0000096357 00000 п. 0000096563 00000 п. 0000096633 00000 п. 0000097002 00000 п. 0000100790 00000 н. 0000100996 00000 н. 0000101066 00000 н. 0000101469 00000 н. 0000104463 00000 н. 0000104673 00000 п. 0000104743 00000 н. 0000105086 00000 н. 0000106726 00000 н. 0000106941 00000 п. 0000107011 00000 п. 0000107253 00000 н. 0000108217 00000 н. 0000108292 00000 н. 0000108362 00000 н. 0000108581 00000 п. 0000109900 00000 н. 0000110108 00000 н. 0000110301 00000 п. 0000110529 00000 п. 0000110604 00000 н. 0000110683 00000 п. 0000113458 00000 н. 0000113528 00000 н. 0000113555 00000 н. 0000113900 00000 н. 0000113927 00000 н. 0000114463 00000 н. 0000114490 00000 н. 0000114995 00000 н. 0000115022 00000 н. 0000115486 00000 н. 0000115513 00000 н. 0000115883 00000 н. 0000115910 00000 н. 0000116272 00000 н. 0000116299 00000 н. 0000116667 00000 н. 0000116694 00000 н. 0000117062 00000 н. 0000118545 00000 н. 0000124274 00000 н. 0000140483 00000 н. 0000001916 00000 н. трейлер ] >> startxref 0 %% EOF 1003 0 объект > поток xYk`UHSZWK) lRP` @ 2 @ [E`2m BSE) keki- + DeqE @
JR2 |; 91C:
% PDF-1.2 % 2772 0 объект > эндобдж xref 2772 372 0000000016 00000 н. 0000007796 00000 н. 0000007944 00000 н. 0000020780 00000 п. 0000020942 00000 п. 0000021029 00000 п. 0000021202 00000 п. 0000021290 00000 н. 0000021457 00000 п. 0000021519 00000 п. 0000021692 00000 п. 0000021754 00000 п. 0000021859 00000 п. 0000022002 00000 п. 0000022064 00000 н. 0000022181 00000 п. 0000022293 00000 п. 0000022454 00000 п. 0000022516 00000 п. 0000022636 00000 п. 0000022698 00000 п. 0000022827 00000 п. 0000022889 00000 п. 0000022951 00000 п. 0000023013 00000 п. 0000023075 00000 п. 0000023258 00000 н. 0000023320 00000 п. 0000023480 00000 п. 0000023593 00000 п. 0000023714 00000 п. 0000023776 00000 п. 0000023897 00000 п. 0000023959 00000 п. 0000024092 00000 п. 0000024154 00000 п. 0000024216 00000 п. 0000024278 00000 п. 0000024457 00000 п. 0000024519 00000 п. 0000024610 00000 п. 0000024713 00000 п. 0000024775 00000 п. 0000024837 00000 п. 0000025020 00000 н. 0000025082 00000 п. 0000025175 00000 п. 0000025272 00000 п. 0000025383 00000 п. 0000025445 00000 п. 0000025557 00000 п. 0000025619 00000 п. 0000025681 00000 п. 0000025743 00000 п. 0000025936 00000 п. 0000025998 00000 н. 0000026093 00000 п. 0000026155 00000 п. 0000026330 00000 п. 0000026392 00000 п. 0000026521 00000 п. 0000026618 00000 п. 0000026738 00000 п. 0000026800 00000 п. 0000026949 00000 п. 0000027011 00000 п. 0000027158 00000 п. 0000027220 00000 н. 0000027282 00000 п. 0000027344 00000 п. 0000027520 00000 п. 0000027582 00000 п. 0000027673 00000 п. 0000027776 00000 п. 0000027888 00000 н. 0000027950 00000 н. 0000028066 00000 п. 0000028128 00000 п. 0000028239 00000 п. 0000028301 00000 п. 0000028418 00000 п. 0000028480 00000 п. 0000028542 00000 п. 0000028650 00000 п. 0000028712 00000 п. 0000028774 00000 п. 0000028910 00000 п. 0000028972 00000 п. 0000029126 00000 п. 0000029274 00000 н. 0000029336 00000 п. 0000029452 00000 п. 0000029556 00000 п. 0000029688 00000 п. 0000029750 00000 п. 0000029812 00000 п. 0000029874 00000 п. 0000029936 00000 н. 0000030035 00000 п. 0000030141 00000 п. 0000030261 00000 п. 0000030323 00000 п. 0000030444 00000 п. 0000030506 00000 п. 0000030630 00000 п. 0000030692 00000 п. 0000030825 00000 п. 0000030887 00000 п. 0000030949 00000 п. 0000031011 00000 п. 0000031173 00000 п. 0000031235 00000 п. 0000031412 00000 п. 0000031474 00000 п. 0000031583 00000 п. 0000031645 00000 п. 0000031818 00000 п. 0000031880 00000 п. 0000031971 00000 п. 0000032081 00000 п. 0000032223 00000 п. 0000032285 00000 п. 0000032401 00000 п. 0000032463 00000 п. 0000032586 00000 п. 0000032648 00000 н. 0000032773 00000 п. 0000032835 00000 п. 0000032961 00000 п. 0000033023 00000 п. 0000033183 00000 п. 0000033245 00000 п. 0000033372 00000 п. 0000033434 00000 п. 0000033564 00000 п. 0000033626 00000 п. 0000033768 00000 п. 0000033830 00000 п. 0000033961 00000 п. 0000034023 00000 п. 0000034178 00000 п. 0000034240 00000 п. 0000034410 00000 п. 0000034472 00000 п. 0000034600 00000 п. 0000034662 00000 п. 0000034802 00000 п. 0000034864 00000 п. 0000035010 00000 п. 0000035072 00000 п. 0000035212 00000 п. 0000035274 00000 п. 0000035400 00000 п. 0000035462 00000 п. 0000035591 00000 п. 0000035653 00000 п. 0000035797 00000 п. 0000035859 00000 п. 0000035978 00000 п. 0000036040 00000 п. 0000036168 00000 п. 0000036230 00000 п. 0000036369 00000 п. 0000036431 00000 н. 0000036547 00000 п. 0000036609 00000 п. 0000036725 00000 п. 0000036787 00000 п. 0000036903 00000 п. 0000036965 00000 п. 0000037081 00000 п. 0000037143 00000 п. 0000037263 00000 п. 0000037325 00000 п. 0000037441 00000 п. 0000037503 00000 п. 0000037620 00000 п. 0000037682 00000 п. 0000037744 00000 п. 0000037806 00000 п. 0000037879 00000 п. 0000037984 00000 п. 0000038091 00000 п. 0000038209 00000 п. 0000038271 00000 п. 0000038388 00000 п. 0000038450 00000 п. 0000038582 00000 п. 0000038644 00000 п. 0000038779 00000 п. 0000038841 00000 п. 0000038959 00000 п. 0000039021 00000 н. 0000039152 00000 п. 0000039214 00000 п. 0000039352 00000 п. 0000039414 00000 п. 0000039544 00000 п. 0000039606 00000 п. 0000039735 00000 п. 0000039797 00000 п. 0000039928 00000 н. 0000039990 00000 н. 0000040107 00000 п. 0000040169 00000 п. 0000040286 00000 п. 0000040348 00000 п. 0000040465 00000 п. 0000040527 00000 п. 0000040647 00000 п. 0000040709 00000 п. 0000040827 00000 п. 0000040889 00000 п. 0000041010 00000 п. 0000041072 00000 п. 0000041202 00000 п. 0000041264 00000 п. 0000041375 00000 п. 0000041437 00000 п. 0000041550 00000 п. 0000041612 00000 п. 0000041738 00000 п. 0000041800 00000 п. 0000041916 00000 п. 0000041978 00000 п. 0000042097 00000 п. 0000042159 00000 п. 0000042285 00000 п. 0000042347 00000 п. 0000042409 00000 п. 0000042471 00000 п. 0000042543 00000 п. 0000042678 00000 п. 0000042787 00000 н. 0000042918 00000 п. 0000042991 00000 п. 0000043160 00000 п. 0000043233 00000 п. 0000043392 00000 п. 0000043464 00000 п. 0000043565 00000 п. 0000043685 00000 п. 0000043807 00000 п. 0000043879 00000 п. 0000043996 00000 п. 0000044068 00000 п. 0000044188 00000 п. 0000044261 00000 п. 0000044334 00000 п. 0000044407 00000 п. 0000044592 00000 п. 0000044664 00000 н. 0000044775 00000 п. 0000044880 00000 п. 0000044992 00000 п. 0000045064 00000 п. 0000045137 00000 п. 0000045209 00000 п. 0000045379 00000 п. 0000045451 00000 п. 0000045555 00000 п. 0000045670 00000 п. 0000045791 00000 п. 0000045864 00000 п. 0000046007 00000 п. 0000046079 00000 п. 0000046206 00000 п. 0000046278 00000 н. 0000046402 00000 п. 0000046475 00000 п. 0000046599 00000 н. 0000046671 00000 п. 0000046803 00000 п. 0000046875 00000 п. 0000047010 00000 п. 0000047083 00000 п. 0000047208 00000 п. 0000047281 00000 п. 0000047412 00000 п. 0000047485 00000 п. 0000047623 00000 п. 0000047695 00000 п. 0000047825 00000 п. 0000047897 00000 н. 0000048014 00000 п. 0000048086 00000 п. 0000048203 00000 п. 0000048275 00000 п. 0000048348 00000 п. 0000048420 00000 н. 0000048593 00000 п. 0000048666 00000 п. 0000048785 00000 п. 0000048889 00000 н. 0000049005 00000 п. 0000049077 00000 н. 0000049201 00000 п. 0000049274 00000 п. 0000049402 00000 п. 0000049475 00000 п. 0000049547 00000 п. 0000049619 00000 п. 0000049787 00000 п. 0000049859 00000 п. 0000049959 00000 н. 0000050065 00000 п. 0000050195 00000 п. 0000050268 00000 п. 0000050390 00000 п. 0000050463 00000 п. 0000050586 00000 п. 0000050659 00000 п. 0000050778 00000 п. 0000050850 00000 п. 0000050964 00000 п. 0000051037 00000 п. 0000051172 00000 п. 0000051243 00000 п. 0000051362 00000 п. 0000051434 00000 п. 0000051574 00000 п. 0000051645 00000 п. 0000051784 00000 п. 0000051856 00000 п. 0000051978 00000 п. 0000052049 00000 п. 0000052180 00000 п. 0000052251 00000 п. 0000052387 00000 п. 0000052459 00000 п. 0000052593 00000 п. 0000052664 00000 п. 0000052735 00000 п. 0000052806 00000 п. 0000052877 00000 п. 0000053002 00000 п. 0000053107 00000 п. 0000053221 00000 п. 0000053293 00000 п. 0000053414 00000 п. 0000053486 00000 п. 0000053615 00000 п. 0000053686 00000 п. 0000053820 00000 п. 0000053891 00000 п. 0000053963 00000 п. 0000054034 00000 п. 0000054105 00000 п. 0000054213 00000 п. 0000054333 00000 п. 0000054404 00000 п. 0000054475 00000 п. 0000054661 00000 п. 0000054738 00000 п. 0000054924 00000 п. 0000054977 00000 п. 0000055206 00000 п. 0000055255 00000 п. 0000055846 00000 п. 0000056396 00000 п. 0000056703 00000 п. 0000064978 00000 п. 0000065068 00000 п. 0000065174 00000 п. 0000068668 00000 п. 0000071531 00000 п. 0000071736 00000 п. 0000071826 00000 п. 0000072077 00000 п. 0000072157 00000 п. 0000008010 00000 н. 0000020755 00000 п. трейлер ] >> startxref 0 %% EOF 2773 0 объект > эндобдж 2774 0 объект > эндобдж 3142 0 объект > поток HT} TS73_477 !! I (VDI 㴦 5Vx 7k9 ղ.ĵV ‘[m6K% G {Ͳ {㰦 2 + au {; xy ~ A01U RCTO DTb! AG $ #
% PDF-1.4 % 5 0 obj > эндобдж 8 0 объект (00. психология) эндобдж 9 0 объект > эндобдж 12 0 объект (оказывать воздействие) эндобдж 13 0 объект > эндобдж 16 0 объект (альфа) эндобдж 17 0 объект > эндобдж 20 0 объект (bfi) эндобдж 21 0 объект > эндобдж 24 0 объект (бифактор) эндобдж 25 0 объект > эндобдж 28 0 объект (block.random) эндобдж 29 0 объект > эндобдж 32 0 объект (пятно) эндобдж 33 0 объект > эндобдж 36 0 объект (бок) эндобдж 37 0 объект > эндобдж 40 0 объект (бурт) эндобдж 41 0 объект > эндобдж 44 0 объект (ок.тесты) эндобдж 45 0 объект > эндобдж 48 0 объект (города) эндобдж 49 0 объект > эндобдж 52 0 объект (cluster.cor) эндобдж 53 0 объект > эндобдж 56 0 объект (cluster.fit) эндобдж 57 0 объект > эндобдж 60 0 объект (cluster.loadings) эндобдж 61 0 объект > эндобдж 64 0 объект (cluster.plot) эндобдж 65 0 объект > эндобдж 68 0 объект (cluster2keys) эндобдж 69 0 объект > эндобдж 72 0 объект (cohen.kappa) эндобдж 73 0 объект > эндобдж 76 0 объект (коморбидность) эндобдж 77 0 объект > эндобдж 80 0 объект (сюжет) эндобдж 81 0 объект > эндобдж 84 0 объект (корр.контрольная работа) эндобдж 85 0 объект > эндобдж 88 0 объект (правильный. кор) эндобдж 89 0 объект > эндобдж 92 0 объект (cortest.bartlett) эндобдж 93 0 объект > эндобдж 96 0 объект (кортест.мат) эндобдж 97 0 объект > эндобдж 100 0 объект (косинор) эндобдж 101 0 объект > эндобдж 104 0 объект (количество пар) эндобдж 105 0 объект > эндобдж 108 0 объект (cta) эндобдж 109 0 объект > эндобдж 112 0 объект (локти) эндобдж 113 0 объект > эндобдж 116 0 объект (описывать) эндобдж 117 0 объект > эндобдж 120 0 объект (description.by) эндобдж 121 0 объект > эндобдж 124 0 объект (диаграмма) эндобдж 125 0 объект > эндобдж 128 0 объект (рисовать.тетра) эндобдж 129 0 объект > эндобдж 132 0 объект (собственные нагрузки) эндобдж 133 0 объект > эндобдж 136 0 объект (эллипсы) эндобдж 137 0 объект > эндобдж 140 0 объект (epi.bfi) эндобдж 141 0 объект > эндобдж 144 0 объект (error.bars) эндобдж 145 0 объект > эндобдж 148 0 объект (error.bars.by) эндобдж 149 0 объект > эндобдж 152 0 объект (error.crosses) эндобдж 153 0 объект > эндобдж 156 0 объект (фа) эндобдж 157 0 объект > эндобдж 160 0 объект (фа. диаграмма) эндобдж 161 0 объект > эндобдж 164 0 объект (fa.parallel) эндобдж 165 0 объект > эндобдж 168 0 объект (фа.Сортировать) эндобдж 169 0 объект > эндобдж 172 0 объект (фактор. совпадение) эндобдж 173 0 объект > эндобдж 176 0 объект (коэффициент соответствия) эндобдж 177 0 объект > эндобдж 180 0 объект (фактор.модель) эндобдж 181 0 объект > эндобдж 184 0 объект (фактор. остатки) эндобдж 185 0 объект > эндобдж 188 0 объект (factor.rotate) эндобдж 189 0 объект > эндобдж 192 0 объект (factor.stats) эндобдж 193 0 объект > эндобдж 196 0 объект (фактор2кластер) эндобдж 197 0 объект > эндобдж 200 0 объект (рыбак) эндобдж 201 0 объект > эндобдж 204 0 объект (гальтон) эндобдж 205 0 объект > эндобдж 208 0 объект (геометрический.иметь в виду) эндобдж 209 0 объект > эндобдж 212 0 объект (glb.algebraic) эндобдж 213 0 объект > эндобдж 216 0 объект (гутман) эндобдж 217 0 объект > эндобдж 220 0 объект (Харман) эндобдж 221 0 объект > эндобдж 224 0 объект (гармоническое. среднее) эндобдж 225 0 объект > эндобдж 228 0 объект (хедтейл) эндобдж 229 0 объект > эндобдж 232 0 объект (высота) эндобдж 233 0 объект > эндобдж 236 0 объект (ICC) эндобдж 237 0 объект > эндобдж 240 0 объект (iclust) эндобдж 241 0 объект > эндобдж 244 0 объект (ICLUST.cluster) эндобдж 245 0 объект > эндобдж 248 0 объект (iclust.диаграмма) эндобдж 249 0 объект > эндобдж 252 0 объект (ICLUST.graph) эндобдж 253 0 объект > эндобдж 256 0 объект (ICLUST.rgraph) эндобдж 257 0 объект > эндобдж 260 0 объект (ICLUST.sort) эндобдж 261 0 объект > эндобдж 264 0 объект (доход) эндобдж 265 0 объект > эндобдж 268 0 объект (интерп. медиана) эндобдж 269 0 объект > эндобдж 272 0 объект (iqitems) эндобдж 273 0 объект > эндобдж 276 0 объект (irt.1p) эндобдж 277 0 объект > эндобдж 280 0 объект (irt.fa) эндобдж 281 0 объект > эндобдж 284 0 объект (irt.item.diff.rasch) эндобдж 285 0 объект > эндобдж 288 0 объект (логистика) эндобдж 289 0 объект > эндобдж 292 0 объект (делать.ключи) эндобдж 293 0 объект > эндобдж 296 0 объект (мат. регресс) эндобдж 297 0 объект > эндобдж 300 0 объект (мат. сортировка) эндобдж 301 0 объект > эндобдж 304 0 объект (добавление матрицы) эндобдж 305 0 объект > эндобдж 308 0 объект (MSQ) эндобдж 309 0 объект > эндобдж 312 0 объект (multi.hist) эндобдж 313 0 объект > эндобдж 316 0 объект (нео) эндобдж 317 0 объект > эндобдж 320 0 объект (омега) эндобдж 321 0 объект > эндобдж 324 0 объект (omega.graph) эндобдж 325 0 объект > эндобдж 328 0 объект (p.rep) эндобдж 329 0 объект > эндобдж 332 0 объект (парные.р) эндобдж 333 0 объект > эндобдж 336 0 объект (пар. панели) эндобдж 337 0 объект > эндобдж 340 0 объект (partial.r) эндобдж 341 0 объект > эндобдж 344 0 объект (горох) эндобдж 345 0 объект > эндобдж 348 0 объект (фи) эндобдж 349 0 объект > эндобдж 352 0 объект (phi.demo) эндобдж 353 0 объект > эндобдж 356 0 объект (phi2poly) эндобдж 357 0 объект > эндобдж 360 0 объект (сюжет. психология) эндобдж 361 0 объект > эндобдж 364 0 объект (полярный) эндобдж 365 0 объект > эндобдж 368 0 объект (полихор. матрица) эндобдж 369 0 объект > эндобдж 372 0 объект (главный) эндобдж 373 0 объект > эндобдж 376 0 объект (Распечатать.псих) эндобдж 377 0 объект > эндобдж 380 0 объект (Promax) эндобдж 381 0 объект > эндобдж 384 0 объект (r.test) эндобдж 385 0 объект > эндобдж 388 0 объект (читай. клипборд) эндобдж 389 0 объект > эндобдж 392 0 объект (масштабировать) эндобдж 393 0 объект > эндобдж 396 0 объект (обратный код) эндобдж 397 0 объект > эндобдж 400 0 объект (сб. действ.) эндобдж 401 0 объект > эндобдж 404 0 объект (масштабирование. подходит) эндобдж 405 0 объект > эндобдж 408 0 объект (Шмид) эндобдж 409 0 объект > эндобдж 412 0 объект (шмид) эндобдж 413 0 объект > эндобдж 416 0 объект (счет.альфа) эндобдж 417 0 объект > эндобдж 420 0 объект (score.items) эндобдж 421 0 объект > эндобдж 424 0 объект (score.multiple.choice) эндобдж 425 0 объект > эндобдж 428 0 объект (скраб) эндобдж 429 0 объект > эндобдж 432 0 объект (SD) эндобдж 433 0 объект > эндобдж 436 0 объект (сим) эндобдж 437 0 объект > эндобдж 440 0 объект (sim.anova) эндобдж 441 0 объект > эндобдж 444 0 объект (sim.congeneric) эндобдж 445 0 объект > эндобдж 448 0 объект (сим. иерархический) эндобдж 449 0 объект > эндобдж 452 0 объект (sim.item) эндобдж 453 0 объект > эндобдж 456 0 объект (сим.состав) эндобдж 457 0 объект > эндобдж 460 0 объект (симв. VSS) эндобдж 461 0 объект > эндобдж 464 0 объект (Simulation.circ) эндобдж 465 0 объект > эндобдж 468 0 объект (перекос) эндобдж 469 0 объект > эндобдж 472 0 объект (смс) эндобдж 473 0 объект > эндобдж 476 0 объект (структура. диаграмма) эндобдж 477 0 объект > эндобдж 480 0 объект (structure.list) эндобдж 481 0 объект > эндобдж 484 0 объект (супер. матрица) эндобдж 485 0 объект > эндобдж 488 0 объект (table2matrix) эндобдж 489 0 объект > эндобдж 492 0 объект (test.psych) эндобдж 493 0 объект > эндобдж 496 0 объект (тетрахорический) эндобдж 497 0 объект > эндобдж 500 0 объект (терстон) эндобдж 501 0 объект > эндобдж 504 0 объект (тр) эндобдж 505 0 объект > эндобдж 508 0 объект (Такер) эндобдж 509 0 объект > эндобдж 512 0 объект (овощи) эндобдж 513 0 объект > эндобдж 516 0 объект (VSS) эндобдж 517 0 объект > эндобдж 520 0 объект (VSS.параллельно) эндобдж 521 0 объект > эндобдж 524 0 объект (ВСС. Сюжет) эндобдж 525 0 объект > эндобдж 528 0 объект (VSS.scree) эндобдж 529 0 объект > эндобдж 532 0 объект (победитель) эндобдж 533 0 объект > эндобдж 536 0 объект (Йоль) эндобдж 537 0 объект > эндобдж 540 0 объект (Индекс) эндобдж 541 0 объект > эндобдж 556 0 obj> поток xXn6} W6`1 $ uEn7 @ — ‘mvh, $ RE7 # 93QusY # ߧ0 (4
? o «ϣ
E> k] 6F 7 ~ gRX;» F lG1-`u, {! # eH #! i ӊ> LI8 * = f-; g, j.yəǢDq = JCx 0 ~ x «T> iJ O [@@ AS | + S}, jKe
59623 Peugeot 103 Схема электрических соединений
Peugeot 103 Wiring Diagram — Представленный на сайте продажи электронный каталог Peugeot SBox исчерпывающий каталог, который содержит каталог запчастей, руководства по ремонту, руководства по обслуживанию, технические характеристики, специальные инструкции, руководства по ремонту, руководства по обслуживанию, подробные схемы подключения, сервисная информация и время работы, а также любая дополнительная информация о.На приведенной выше схеме показан цветовой код и распиновка разъемов CAT-5, используемых в компьютерных сетях. Сделайте перекрестные ссылки на данные HM-103, чтобы правильно расположить провода в новом разъеме RJ-45. Ниже показан разъем RJ-45 в той же ориентации, что и обычный разъем CAT-5, но с цветовыми кодами для HM-103. Наши электрические схемы Руководства по ремонту автомобилей Chevrolet содержат подробную информацию по техническому обслуживанию, ремонту и ремонту. Получите свое электронное руководство прямо сейчас !.RE: Бесплатные электрические схемы и информация по ремонту. У меня есть peugeot 207cc cabriolet 2008, модель 1600cc бензин, извините, газ.У меня серьезные проблемы с получением информации о датчиках 02 и map / maf, похоже, ни у кого нет электрической схемы для этого французского автомобиля, если. АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ PEUGEOT 106 MB3. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ MB3: 1 — НОМЕР: BB00: аккумулятор. BB10: батарея + блок управления ve. BF00: блок предохранителей. CA00: выключатель зажигания. BF01A: дополнительный блок предохранителей. 4 — СХЕМА: 106 ДО 51449999 106 ИЗ 51450000 5 — ЭЛЕКТРИЧЕСКАЯ СХЕМА:. Просмотрите и загрузите десятки схем и руководств Harley-Davidson для мотоциклов Shovelheads, Sportsters и Softail, доступных на сайте Demon’s Cycle..
01.07.2016 · Peugeot Boxer mk1 (1994 — 2003) — схема блока предохранителей. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ PEUGEOT ДЛЯ ПРОФЕССИОНАЛОВ АВТОМОБИЛЬНОЙ ТОРГОВЛИ PEUGEOT предоставляет профессионалам автомобильной торговли *, издателям технической документации и производителям гаражного оборудования всю техническую информацию (детали и послепродажное обслуживание), которую имеют уполномоченные ремонтники по обслуживанию и ремонту. 28 октября 2008 г. · Электропроводка в моторном отсеке — я сделал свой собственный ткацкий станок для двигателя, используя нестандартную вилку для подключения к основному ткацкому станку, поэтому выводы на заглушке двигателя не совпадают с разъемом 205.Однако на контактах указан датчик, к которому они подключены, так что вы сможете что-то разобраться. Внутренняя проводка — приборная панель и т. Д. Задняя внутренняя проводка — задние фонари, топливный насос и т.д. трехходовой. Итак, ваша электрическая схема для современного Strat выглядит так, будто все 3 датчика подключены к одной стороне. У телекамеры «103» один звукосниматель подключается к правой стороне, а другой — к левой.Потом. Скачать pugeot 407 wiring diagram full apk 1.0 для Android. Encontrar El Mejor Esquema de Cableado 407 Complete Cuadro del Disño Peugeot. У кого-нибудь есть приличные схемы подключения? Хейнс представляет ценность только до определенного момента, поскольку он, кажется, не понимает, когда в проводку были внесены некоторые изменения. например Плата предохранителей предположительно для автомобиля 1997 года выпуска, установленного на автомобиль 1996 года! Любая помощь или совет приветствуются, особенно если они включают электрические схемы из технических руководств Peugeot. Спасибо, Ник.
11 ноября 2015 г. · Могу ли я получить электрическую схему на 2003 год 1.6. проводка пежо 16в 206сс, есть ли у кого? и могу я получить максимальный рейтинг предохранителей для вас, ребята, peugeot 206cc? у меня макси предохранитель 50 20 20 70 70 — 30 у вас, ребята, есть такой же? Кстати, предохранитель maxi находится под блоком BSM, спасибо заранее. Схема подключения 97 gmc light get free image about — 28 изображений — схема подключения chevy turn light получить бесплатное изображение about, электрическая схема электродвигателя стеклоочистителя 28 изображений потребность новичка, электрическая схема для 2003 gmc получить бесплатное изображение about, 87 chevy truck компрессор кондиционера wirin новый 1998 год Схема подключения фар Jeep Cherokee — Power-Produce.Com.
AE5C59F M Do Blandangan Monarch Hydraulics Схема электрических соединений
M Схема электрических соединений Blandangan Monarch Hydraulics — В СООТВЕТСТВИИ С ДАННОЙ СХЕМОЙ ВАША ГАРАНТИЯ БУДЕТ НЕДЕЙСТВИТЕЛЬНОЙ. Гидравлический подъемник TOMMY GATE Оригинальный R ДЛЯ МОНТАЖНИКА: ИНСТРУКЦИИ ПО УСТАНОВКЕ РЕЙКОВОГО ВОРОТА ВАЖНО: Насосно-моторный блок для этого подъемника может потребовать до 205 А электроэнергии при 12 В постоянного тока. Убедитесь, что вы подключили черный кабель к отрицательной клемме из.3 Ø СХЕМА ПОДКЛЮЧЕНИЯ 1 Ø СХЕМА ПОДКЛЮЧЕНИЯ Схема ER9 M 3 ~ 1 5 9 3 7 11 Низкая скорость Высокая скорость U1 V1 W1 W2 U2 V2 TK TK Температурные перегрузки ДВУХСКОРОСТНОЙ ДВИГАТЕЛЬ ЗВЕЗДА / ТРЕУГОЛЬНИК M 3 ~ 0-10 В 20 В 415 В переменного тока 4-20 мА Схема выходов IC2 M 1 ~ 240 В переменного тока, 0-10 В Схема выхода IC3 M 1 ~ 0-10 В 4-20 мА Выходы переменного тока 240 В Эти диаграммы актуальны на момент публикации. Схема горелки Беккета. Схема подключения на противоположной стороне особенно полезна для внешнего электрика. Иногда электрическая схема может также относиться к архитектурной программе электромонтажа.Самый простой способ прочитать домашнюю электрическую схему — начать с источника или основного источника питания.19 марта 2015 г. · Привет, меня зовут Джесси, и в настоящее время я переделываю свой трубогиб jd2 модели 32 на электрическую гидравлику и нуждаюсь небольшая помощь с проводкой от более знающих людей. Я не делал много проводов переменного тока, и мне трудно с этим. У меня есть. 14 октября 2010 г. · электрическая схема Привет, трактористы, у меня есть Montana 3840, отличный трактор за те полтора года, которые у меня есть, но у меня начались проблемы со свечой накаливания.7 января 2010 г. · Arctic Plough Wiring Привет всем, вы плохо знакомы с настройками плуга, но у вас есть опыт подключения других вещей, например, автомобильной аудиосистемы, но не хочу ничего жарить, пытаясь без каких-либо схем. У меня есть насос Monarch 683 со стороной управления с 6 проводами и стороной с 5 насосами, я просто ищу схему проводки, любая помощь будет принята с благодарностью ..
Ametek, Monarch / Bucher, Prestolite $ 105,95. Нажмите на изображение для увеличения. Совершенно новый сверхмощный двигатель с двойным шарикоподшипником с 4 полевой катушкой.(Оригинальный двигатель имел только один подшипник на конце насоса) Подходит: John S. Barnes, Monarch, Haldex, Waltco Hydraulic Applications & Arctic, Boss, Hiniker &. Электромонтажные решения для панели управления, отвечающие современным требованиям конкурентного рынка • Как вы выделяетесь в конкурентном мире OEM-продаж? • Обеспечьте соблюдение схемы подключения по сравнению со схемой подключения • Используйте функциональное тестирование по сравнению с проверками по схеме «точка-точка». 11 11. Руководства по эксплуатации monaco rv Если у вас нет руководства по эксплуатации Monaco Coach, вы можете бесплатно загрузить цифровую (PDF) замену.Выберите свою марку ниже или выполните поиск по модельному году, чтобы просмотреть наш архив руководств по эксплуатации домов на колесах Monaco.
12 января 2003 г. · Привет, я ищу электрическую схему (часть RV, а не фургон) для Dodge-Sportsman 1979 года. Джамбори-флитвуд. Его длина составляет около 22 футов, а колесная база — 145 дюймов. Мне понадобятся стороны переменного и постоянного тока. Проще говоря, с этим RV было проделано много такелажа. Так что любая помощь в поиске диаграмм будет в формате. Схема подключения электрического стенда вентилятора; Электрическая схема реле автоматического вентилятора; Электрическая схема двигателя вентилятора стола; Схема датчика 12 В от заката до рассвета; Схема подключения электрического водонагревателя; Схема подключения электровентилятора 3d; Электрическая схема электродвигателя постоянного вентилятора; Электрическая схема реле электрического топливного насоса; Схема подключения мини электрической таль.10 декабря 2014 г. · Господа, может кто-нибудь указать мне куда-нибудь, чтобы найти электрическую схему токарного станка Hardinge HC? Схема подключения — CHG-8220 согласно этикетке на боковой панели. У меня есть запасные части и руководство по эксплуатации, как ни странно, ни в одной из них нет схемы подключения. Спасибо.
17 августа 2017 г. · В настоящее время ограничены модели и годы, указанные в руководствах и схемах подключения, но они заявили, что это непрерывный процесс.
