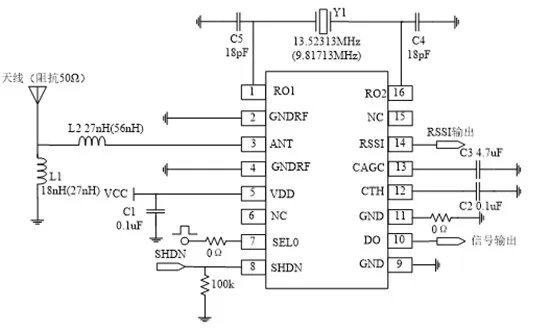

Схема модуля передатчика и приемника: Схема радиоуправления на основе модулей TX118SA-4 и RX480E-4

Принципиальная схема приёмного модуля ртд-с

Принципиальная схема приёмника РТД-С приведена на рис. 3.21.

Сигнал, излучаемый передатчиком, принимается приёмной антенной А1 и после детектирования VD1 подаётся на вход двухкаскадного усилителя-ограничителя на микросхемах DA1, DA2.

Коэффициент усиления усилителя можно регулировать резистором R8. Функции порогового элемента выполняет триггер Шмита DD1.1. для обеспечения заданных характеристик обнаружения пороговое напряжение триггера установлено равным 3,4 – 3,6 В амплитудного значения переменного модулирующего сигнала. Это напряжение контролируется при настройке РТД-С на выходе 5, на который подаётся сигнал после пикового детектора на элементах VD3, R18 и C9.Для повышения помехоустойчивости приёмника в схеме предусмотрен делитель на элементе DD3 с коэффициентом деления n = 10. Выходной переменный сигнал с частотой 60 кГц подаётся на один вход схемы сравнения, выполненной на элементе DD1.

3. на другой вход СС подаётся напряжение управления с выхода второго приёмника (вывода 11 – 12) через схемы ИЛИ-НЕ на элементе DD2.3. В результате при наличии обоих сигналов на входах схемы DD1.3 (переменное импульсное и постоянное напряжение логического «О») с выхода схемы сравнения поступает переменный сигнал на фазоинверсные каскады VT1, VT2, нагрузкой которых служит трансформатор VT2. С вторичной обмотки трансформатора выпрямленное напряжение подаётся на обмотку исполнительного реле (выводы 17 – 19). Выходное постоянное напряжение на этих выводах не менее 18 В на нагрузке 1,8 кОм. Исполнительное реле может быть удалено на расстояние до 1 км от датчика при сечении жил кабеля не менее 1 мм . Как показывает опыт эксплуатации РТД-С, напряжение на выходе приёмника на нагрузке сопротивлением 1,8 кОм составляет 22 – 24 В.

Ограничение дальности размещения исполнительного реле диктуется допустимым падением напряжения полезного сигнала в кабеле, которое при малых значениях тока не превышает 1,5 В на расстоянии до 2 км, а также наведённым напряжением помех, которое не должно превышать 2 – 3 В.

В схеме предусмотрена индикация для визуального контроля работоспособности приёмника (элементы DD1.2, DD2.2 и VD8).

Питание усилителя управления на фазоинверсных каскадах осуществляется от двухполярного источника, состоящего из выпрямителя VD5 и сглаживающего фильтра на конденсаторах С11 – С14.

Остальные устройства схемы приёмника получают питание через дополнительный фильтр, выполненный на элементах R20, С15, R21 и С16. Стабилитрон VD6 предназначен для защиты элементов схемы от перенапряжения источника питания в условиях эксплуатации.

Правильное размещение датчиков РТД-С и их пространственная настройка (юстировка) в эксплуатации, являются определяющими факторами, влияющими на достоверность их функционирования.

Обнаружения ТС производится в ограниченной зоне стрелочного участка, в строго фиксированной зоне контроля. Поэтому, учитывая технические требования к РТД-С и реальные габариты стрелочного участка и ТС, производят выбор координат расположения модулей передатчика и приёмников устройства в плане для обеспечения высокой достоверности обнаружения любых вагонов в заданных границах контролируемой зоны (КЗ). Длина контролируемого участка (рис. 3.22) выводится из условия:

Для стрелочного перевода с маркой крестовины 1/6 находим длину остряков стрелки = 5,4 м.

Длина предстрелочного участка равна:

Г де – максимальная скорость движения отцепа; – время перевода стрелки; – время срабатывания исполнительных элементов схемы.

Время перевода стрелки при применении стрелочного привода СБПГ-4 составляет 0,5 – 0,6 с, время срабатывания исполнительных элементов схемы РТД-С – не более 0,1 с. Максимальная скорость движения отцепа принимается равной 7,0 – 8,5 м/с.

Тогда длина предстрелочного участка (см. рис. 3.22) равна:

м.

Длина зоны контроля составляет:

м.

Выбор координат установки стоек для размещения модулей РТД-С производится в пределах определённых для данной конструкции габаритов, которые учитывают реальные размеры подвижных единиц и рельсовой цепи.

Определяющим фактором правильного размещения датчика в КЗ является достоверное обнаружение занятости участка с момента вступления первой оси первой тележки (колёсной пары) отцепа на границу предстрелочного участка и до момента выезда последней оси отцепа за границу остряков стрелки.

Этот фактор принят во внимание из соображений того, что при таком расположении отцепа на стрелочном участке гарантируется недопущение несанкционированного перевода стрелки под отцепом. При этом определяются ближняя и дальняя (относительно направления движения отцепа) границы контроля. Вылет кузова вагона от оси крайней колёсной пары, как правило, составляет около 2,3 м, а ширина кузова вагона принимается равной 3,3 м. Следует также учитывать, что ширина погрузочной площадки вагона-транспортёра составляет всего 2,5 м. расстояние и по прямой между лицевыми краями передающего и приёмных модулей не должно превышать 10 м.

Расстояние от оси пути до оси стойки на основании максимальных габаритов подвижных единиц выбирается не менее 2870мм.

Крепёжные стойки должны устанавливаться таким образом, чтобы обнаружение РТД-С начиналось только после занятия отцепом предстрелочного участка, а прекращалось не ранее, чем последняя колёсная пара отцепа выедет из зоны остряков стрелки. В идеальном случае освобождение стрелочного участка должно регистрироваться с момента выезда последней колёсной пары отцепа из зоны остряков.

На основании этих соображений стойку ПРД устанавливают в начале стрелочного участка таким образом, чтобы при вступлении первой колёсной пары отцепа на изолирующие стыки РЦ отцеп начинал попадать в зону действия диаграмм антенн РТД-С (рис.3.23).

Стойку с ПРМ устанавливают по диагонали от ПРД по другую сторону пути в зоне остряков стрелки таким образом, чтобы контроль зоны прекращался не ранее, чем после захода последней колёсной пары на остряки стрелки, но не захватывал бы зону следующей РЦ после стрелки. Благодаря такому размещению модулей РТД-С достигается оптимальный охват зоны контроля стрелочного участка.

При выборе предельных дальностей установки модулей длина контролируемой зоны (КЗ) не будет превышать 8,5 м для одиночной стрелки, учитывая вышеприведённые размеры.

При установке датчика для контроля двух стрелок в створе КЗ каждой стрелки уменьшается по причине увеличения разноса модулей относительно оси пути. Поэтому в данном случае расположения модулей ПРД выбирается на большем расстоянии от начала РЦ, чем в случае с одинарной стрелкой. Это позволяет смещать ПРМ в зону остряков стрелок для соблюдения условия контроля дальней границы КЗ, посредством чего можно добиться наиболее оптимального контроля обоих стрелочных участков.

Размещение модулей в вертикальной плоскости

На размещение модулей РТД-С по высоте также налагаются определённые ограничения. Для выбора оптимальной установки и юстировки антенн модулей руководствуются следующими соображениями.

Передатчик и приёмник размещают на одинаковых стойках, высота которых не превышает 1,7 м. на стойке ПРД устанавливают один передатчик, а на стойке ПРМ – два приёмника: основной и дополнительный (условное обозначение). Необходимость установки двух модулей ПРМ объясняется тем, что оба приёмника хорошо обнаруживают наиболее массовые вагоны с хребтовой балкой. Однако размещение основного модуля к тому же направлено на обнаружение вагонов с низко опущенным основанием (вагоны-транспортёры), а дополнительного – для уверенного обнаружения вагонов с высоко поднятым основанием, без хребтовой балки (восьмиосные цистерны).

Для выбора координат установки модулей приведём некоторые габаритные размеры вагонов: высота хребтовой балки 1 м; высота погрузочной площадки транспортёра 0,8 м; расположение низа несущей балки транспортёра 0,5 м; расположение низа котла цистерны 1,33 м. Все размеры принимаются относительно верхнего уровня головки рельса (ВУГР), т.е. её плоскость принимается за начало отсчёта вертикальных размеров.

На основании этих соображений ориентировочно модули основного и дополнительного приёмника устанавливаются на следующих высотах по отношению к ВУГР (рис. 3.24, 3.25): передатчик – не выше 1,5 м; основной приёмник – около 0,5 м; дополнительный приёмник – около 1,5 м.

Для обеспечения требуемых характеристик достоверности обнаружения необходимо правильно ориентировать модули относительно друг друга с учётом габаритов ТС.

Для обеспечения примерно равных значений уровней СВЧ-сигнала на входах антенн ПРМ передатчик ориентируют на срединную координату подвеса приёмников.

Необходимо учитывать ширину ТС, за счёт которой происходит перекрытие СВЧ-излучения ПРД, что влияет на достоверность обнаружения различных типов ТС. В случае установки комплекта РТД-С для контроля двух стрелок в створе (двойной стрелки)

необходимо более тщательно выбирать координаты установки и ориентировку модулей, учитывая поперечные сечения и высоты различных типов вагонов.

Критерием правильного выбора координат размещения приёмо-передающих модулей РТД-С и их пространственной настройки (юстировки) служат характеристики достоверности обнаружения вагонов. Расчёт их – задача весьма сложная, требующая выполнения весьма трудоёмких математических операций, связанных с расчётом напряжённости электромагнитного поля излучения передатчика в различных сечениях, оценки степени экранирования вагоном излучаемого сигнала, расчётом уровня сигнала, поступающего в приёмник и т.д. Поэтому при проектировании оборудования стрелочных зон датчиками РТД-С пользуются программным пакетом, реализующим имитационную модель функционирования РТД-С на стрелочном участке, которая может быть использована в учебном процессе. Ограничимся лишь изложением результатов подобных расчётов, рассмотрев практические рекомендации по размещению РТД-С в зоне стрелочного участка.

Графоаналитическим методом с помощью ЭВМ проводится комплексный анализ и выбор места расположения устройства в плане обеспечения требуемой достоверности обнаружения отцепа в заданных границах зоны контроля.

Независимо от вариантов конструктивного крепления на стойках модулей РТД-С (торцом или боком, слева или справа от стойки) координаты размещения стоек и высоты подвеса могут выбираться одними и теми же.

Крепёжную стойку с передающим модулем ПРД помещают в начале стрелочного участка в пределах установленных габаритов приближения строения (анализ плана стрелочного участка). Расстояние от крепёжной стойки до ближайшего рельса не должно быть меньше 2,1 м (см. рис. 3.23). Приемные модули ПРМ крепят на аналогичной стойке, которую устанавливают по диагонали от передающего модуля по другую сторону пути в зоне остряков стрелки. При этом следует учитывать, что максимальная дальность расположения модулей относительно друг друга составляет 10 м.

При размещении ПРД в плане следует учитывать, что расстояние от начала изолирующего стыка РЦ до стойки = 0 – 400 мм; а при размещении стойки с ПРМ – расстояние от начала изолирующего стыка РЦ до стойки ПРМ = 6 – 8,9 м. Расстояние между стойками вдоль оси пути не превышает 9 м. Допустимо дополнительное смещение стоек одновременно в одном направлении вдоль оси пути и = 0 – 1200 мм. Также необходимо учитывать, что длина РЦ стрелочного участка составляет не более 11,4 м, а длина предстрелочного участка – ≤ 6 м.

После размещения устройства в плане необходимо правильно установить модули по высоте и прицелить их на определённые высоты относительно уровня головки рельса ВУГР (см. рис. 3.24). При установке и юстировке модулей РТД-С следует учитывать габаритные размеры подвижного состава, приведённые выше, такие, как расположение низа котла цистерны 1,33 м; высота погрузочной площадки транспортёра 0,8 м.

При использовании укороченных штанг установочные размеры модулей на крепёжных стойках несколько изменены.

В результате проведения комплексного анализа выработаны установочные размеры модулей РТД-С на крепёжных стойках, которые приводятся в табл. 3.1.

Юстировка антенн (модулей ПРД и ПРМ1, ПРМ2) должна быть выполнена со всей тщательностью в соответствии с инструкцией по установке РТД-С. Несоблюдение технологии юстировки и установленных ориентиров приводят к резкому ухудшению характеристик достоверности обнаружения.

При такой установке и ориентации модулей РТД-С обеспечивается фиксация на стрелочном участке железнодорожных вагонов всех существующих типов, что свидетельствует о высокой достоверности обнаружения транспортных средств и обеспечивает высокую надёжность работы устройства РТД-С.

програмований навчаємий RF приймач RX136E4 433 MГц 4 канали Модуль

> РАДИО РЕЛЕ и ПУЛЬТЫ>программируемый обучаемый RF приемник RX136E-4 433 MГц 4 канала Модуль

Артикул RX136E4

приемник RX136 Receiver RX136-E4 программируемый обучаемый частота 433 MГц 4 канала Супергетеродин Модуль

чувствительность приемника до -111dBm;
Рабочая частота: 433 МГц;
диапазон входного напряжения питания: 3-5В;
Низкое энергопотребление, 3.3 В @ 433.92 МГц, 6.0mA;
кодировка EV1527
модель RX480E4
рабочая температура 25~75°C
размеры 26,71×18,03*1mm

Подробнее

« Продолжить покупки

Описание

Технические характеристики

Модель продукта: RX136E-4
Рабочее напряжение: 3-5 В
Частота приема: 433,92 МГц
Чувствительность приема: -111dBM
Тип модуляции: ASK/OOK
Формат декодирования: EV1527
Ток в режиме ожидания: ≥ 6 мА (без режима энергосбережения)
Ток отправки кода: (рабочий ток самого модуля, внешний ток нагрузки) около 7. 5ма
Мощность нагрузки: 0,3 Вт
Поддержка формата кодирования: 1527 код обучения
Количество пультов: до 12шт.
Рабочая температура: -20 ~ 80 градусов
Размеры: 26,71X18,03X1 мм
Диапазон применения: контроль сигнала
Рекомендуемое решение: схема контроля доступа, переключатель дистанционного управления

от магазина:
Преимущества: встроенная антенна, высокая чувствительность, прост в работе и настройках, отличная альтернатива для модуля RX480-E4

Комплектация: RX136E-4 модуль приемника 1шт.

Особенности:

1. Пульт дистанционного управления использует метод кодирования обучающего типа EV1527, и каждый пульт дистанционного управления имеет независимый адресный код.
2. Приемный модуль имеет 3 режима работы, три типа могут быть установлены произвольно(каждый пульт может работать в выбранном режиме).
3. Приемный модуль настраивается путем кнопки обучения и количества нажатий.
4. При нажатии кнопки дистанционного управления, на выходе D0, D1, D2 и D3 создается высокий уровень, и когда не активен, это низкий уровень.

Режимы работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.
Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Настройка режим мгновенный(кнопка)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно обучится.

Настройка режим переключение

Нажмите кнопку обучения на приемнике дважды, она переходит в режим переключения.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно обучится.

Настройка режим фиксация

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно использовать две разные кнопки пульта, первый раз

обучение включено, второй раз обучение выключено.
Например: Кнопка A = ON(Включает), кнопка B = OFF(Выключает)
Нажмите клавишу обучения на приемнике три раза, она переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Нажмите кнопку дистанционного управления A. Светодиодная индикация мигнет 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодная индикация мигнет 5 раз.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно обучится.
как результат кнопка A = ON(Включает), кнопка B = OFF(Выключает).

Сопутствующие товары



30 других товаров в этой категории:

Покупатели этого товара так же приобрели:

Беспроводной передатчик и приемник

с использованием радиочастотных модулей

Связь по радиочастоте имеет много преимуществ, поскольку не требует прямой видимости между передатчиком и приемником, как в случае инфракрасной связи.

Радиус действия РЧ-связи очень велик по сравнению с ИК-связью. В этом проекте реализована система беспроводного передатчика и приемника с использованием радиочастотных модулей (радиочастотный передатчик и радиочастотный приемник).

Для беспроводной связи используется пара РЧ-передатчика и приемника. Беспроводная передача данных осуществляется с использованием радиочастотных сигналов 433 МГц, которые модулируются с использованием метода модуляции амплитудной манипуляции (ASK).

Для реализации беспроводного передатчика и приемника мы используем кодировщик IC HT12E и декодер IC HT12D.

Схема

Схема цепи

Схема разделена на секции передатчика и приемника. Секция передатчика состоит из РЧ-передатчика, ИС энкодера HT12E и четырех кнопок.

Секция приемника состоит из радиочастотного приемника, микросхемы декодера HT12D и четырех светодиодов. Дополнительный светодиод подключен к выводу VT (действительная передача) микросхемы декодера. Это используется для индикации успешной передачи данных.

Резистор 750 кОм подключен между клеммами генератора энкодера IC. Это для включения генератора.
Аналогичным образом резистор 33 кОм подключен между выводами генератора микросхемы дешифратора.

Выход

Передатчик

Приемник

Компонент Описание

RF -модули и приемные модули: бесцветные коммуникации между трансмитами и приемными сечениями. В этом проекте используется пара передатчика и приемника 433 МГц.

HT12E

Это микросхема энкодера, которая преобразует 4-битные параллельные данные с 4 контактов данных в последовательные данные для передачи по РЧ-каналу с помощью передатчика.

HT12D

Это микросхема декодера, которая преобразует последовательные данные, полученные радиочастотным приемником, в 4-битные параллельные данные и соответственно управляет светодиодами.

Рабочий

Целью этого проекта является реализация беспроводного передатчика и приемника с использованием радиочастотных модулей. Он использует радиосигналы для передачи данных. Работа над проектом выглядит следующим образом.

Секции передатчика и приемника размещаются на расстоянии не менее 20 метров. Чтобы показать работу беспроводной связи между передатчиком и приемником, 4 светодиода на стороне приемника управляются 4 кнопками в секции передатчика.

Микросхема энкодера HT12E преобразует 4-битные данные с 4 выводов данных, подключенных к кнопкам, в последовательные данные. Эти последовательные данные отправляются на радиочастотный передатчик. Радиочастотный передатчик передает эти последовательные данные с помощью радиосигналов.

На стороне приемника радиочастотный приемник получает последовательные данные. Эти последовательные данные отправляются на микросхему декодера HT12D, которая преобразуется в 4-битные параллельные данные.

4 контакта данных декодера подключены к светодиодам. В зависимости от того, какие кнопки нажаты, светодиоды могут включаться или выключаться.

Применение

• Поскольку радиочастотные модули не требуют связи в пределах прямой видимости, передатчик и приемник могут быть изолированы на расстоянии, и данные могут успешно передаваться.
• Беспроводной передатчик и приемник можно использовать в контроллерах автомобильных и гаражных ворот.
• Их также можно использовать в системах домашней автоматизации.

Распиновка модуля передатчика и приемника 433 МГц, функции и работа

Модуль передатчика и приемника 433 МГц представляет собой пару небольших радиочастотных (т. е. радиочастотных) электронных модулей, используемых для передачи и приема радиосигналов между любыми двумя устройствами. Модуль передатчика отправляет данные со стороны передатчика, а модуль приемника получает эти данные со стороны приемника.

Модуль РЧ-передатчика и приемника, 433 МГц



Модуль РЧ-передатчика и приемника, 433 МГц Распиновка:

• Передатчик

Схема контактов модуля передатчика 433 МГц .

PIN-код Название	Контакт Описание
ВКЦ	Используется для питания модуля радиоприемника.
Земля	Контакт заземления модуля. Соедините его с контактом GND контроллеров и энкодеров/декодеров.
ДАННЫЕ	Это вывод данных передатчика. Он берет данные с микроконтроллера или энкодера и передает их через антенну.
Муравей	Антенный штифт использовать не обязательно, но рекомендуется. Модуль может работать на расстоянии не более 3 метров без антенны, но его диапазон может быть увеличен до 100 метров с помощью небольшого соединительного провода в качестве антенны



• Ресивер

Распиновка модуля приемника 433 МГц .

Имя PIN-кода	Контакт Описание
ВКЦ	Используется для включения модуля радиоприемника. В отличие от передатчика, напряжение питания приемника составляет 5В.
Земля	Контакт заземления модуля. Соедините его с контактом GND контроллеров и энкодеров/декодеров.
ДАННЫЕ	Эти контакты выводят полученные цифровые данные. Два центральных контакта соединены внутри, поэтому мы можем использовать любой из них для вывода данных.
Муравей	Штифт антенны использовать не обязательно, но рекомендуется. Модуль может работать только на расстоянии до 3 метров без антенны, но его радиус действия можно увеличить до 100 метров, используя небольшой соединительный провод в качестве антенны



Модуль радиочастотного передатчика 433 МГц Особенности:

• Передатчик обеспечивает только одностороннюю связь на частоте 433,92 МГц со скоростью передачи данных 1 Кбит.
• Модуль использует метод модуляции ASK (Amplitude Shift Key) для передачи данных.
• Это один из очень недорогих энергоэффективных модулей как для коммерческих целей, так и для любителей и разработчиков.
Передатчик
• 433 МГц является одним из самых дешевых радиочастотных передатчиков, имеет множество применений и может использоваться практически с любым микроконтроллером.

Модуль радиочастотного приемника 433 МГц Характеристики:

• Радиочастотный приемник передает выходные данные на вывод данных в закодированной форме.
• Диапазон рабочего напряжения модуля составляет максимум 5В.
• Частоту приемника можно изменить с помощью имеющегося на нем узла.
• Один из самых популярных и недорогих приемников с низким энергопотреблением.
Модуль радиоприемника
• 433 МГц использует сигнал ASK в качестве входа.



Технические характеристики модуля радиопередатчика 433 МГц: –

• Максимальная дальность действия с антенной в нормальных условиях: 100 метров
• Частота приемника RX: 433 МГц
• Стандартная чувствительность RX: 105 дБм
• Ток питания RX: 3,5 мА
• Частота ПЧ RX: 1 МГц
• RX Рабочее напряжение: 5 В
• Диапазон частот передачи: 433,92 МГц
• Напряжение питания TX: 3 В ~ 6 В
• Выходная мощность TX: 4 ~ 12 дБм

Технические характеристики модуля радиоприемника 433 МГц:

• Максимальная дальность действия с антенной в нормальных условиях: 100 метров
• Частота приемника RX: 433 МГц
• Стандартная чувствительность RX: 105 дБм
• Ток питания RX: 3,5 мА
• RX ПЧ Частота: 1 МГц
• RX Рабочее напряжение: 5 В



Работа радиочастотного передатчика и приемника 433 МГц Модуль:

• Передатчик в рабочем состоянии

Работа модуля передатчика и приемника 433 МГц

• Этот радиочастотный (RF) модуль передатчика использует амплитудную манипуляцию (ASK) и работает на частоте 434 МГц. Модуль передатчика принимает последовательный ввод через микроконтроллер и передает эти сигналы через RF. Передаваемые сигналы затем принимаются модулем приемника, расположенным на другом конце от источника передачи.

Модуль передатчика 433 МГц работает

• Таким образом, когда входной контакт DATA Arduino установлен на логический ВЫСОКИЙ уровень, генератор начинает генерировать постоянную выходную ВЧ-несущую на частоте 434 МГц, а когда логический НИЗКИЙ уровень применяется к ДАННЫМ, генератор перестает производить волна РФ. Этот метод известен как амплитудная манипуляция.



• Приемник рабочий

Модуль приемника 433 МГц в рабочем состоянии

• Модуль приемника получает данные в виде сигнала и отправляет их на вывод данных. Данные, полученные модулем, всегда находятся в закодированной форме, которую можно расшифровать либо с помощью микроконтроллера, либо с помощью декодера.
• Модуль радиоприемника 433 МГц помогает в основном принимать частоту 433 МГц. Но у него также есть узел, который может быть изменен пользователями для разных частот. Переменный узел может использоваться для регулировки частоты от 315 МГц до 433 МГц. Приемник просто получает данные, но для декодирования и просмотра этих данных требуется микроконтроллер или декодер.
• Модуль РЧ-приемника включает в себя настроенную РЧ-схему и пару операционных усилителей для усиления принимаемой несущей волны от передатчика. Затем усиленный сигнал далее подается на PLL (петлю фазовой синхронизации), после чего он принимается декодером, который декодирует выходной поток и обеспечивает лучшую помехоустойчивость.



Arduino – 433 МГц соединения ВЧ-модуля

Оба модуля подключаются к Arduino следующим образом:

ВЧ-модуль 433 МГц с Arduino

• VCC — Нам необходимо обеспечить положительное напряжение постоянного тока в диапазоне от 3 до 12 вольт. Таким образом, мы можем подключить 5 вольт от нашего Arduino к этому контакту.
