Схема системы охлаждения двигателя ваз 2109


Система охлаждения ВАЗ 2109 (карбюратор, инжектор): объем, принцип работы

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Читайте также: Установка и замена салонного фильтра ВАЗ-2109

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Читайте также: Как правильно снять панель приборов на ВАЗ-2109

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:

  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;

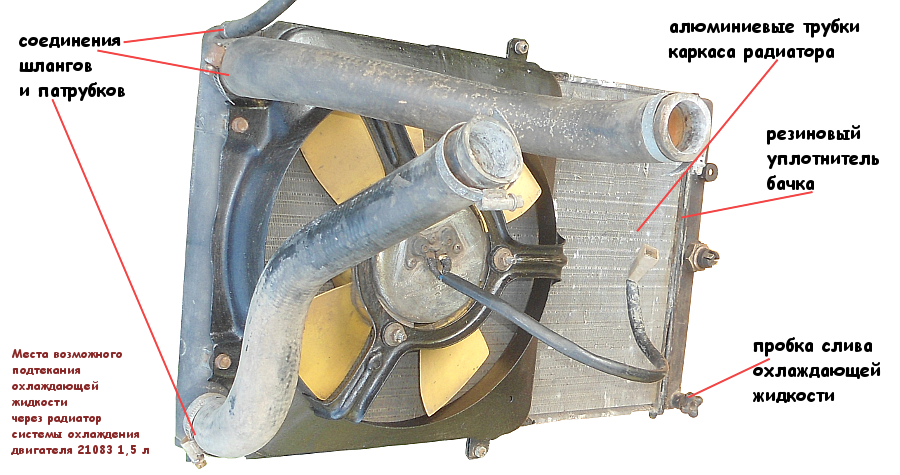

  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

ladaautos. ru

Система охлаждения 2108, 21081, 21083

Схема системы охлаждения карбюраторных двигателей 2108, 21081, 21083, автомобилей ВАЗ 2108, 2109, 21099. Система охлаждения этих двигателей закрытая, жидкостная с принудительной циркуляцией. Имеется два круга охлаждения двигателя (малый и большой). Они соединяются через термостат.



Схема системы охлаждения двигателей 2108, 21081, 21083



Синие стрелки на схеме- малый круг системы охлаждения (двигатель, помпа, верхняя часть термостата, печка, блок подогрева карбюратора), красные стрелки на схеме- большой круг охлаждения (нижняя часть термостата, радиатор).
Примечания и дополнения

— Термостат начинает приоткрываться и пропускать горячую охлаждающую жидкость в радиатор при ее температуре 87±2°. При 102º он полностью открыт и охлаждающая жидкость циркулирует через радиатор, охлаждаясь встречным потоком воздуха.

— Вентилятор радиатора включается в работу через датчик. Температура включения 99±3° С. Выключения 94±3° С.

Еще статьи по системе охлаждения

— Перегревается двигатель, причины

— Датчик включения-выключения вентилятора радиатора системы охлаждения двигателя

— Проверка термостата

— Схема включения датчика указателя температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099

— Замена охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Ваз 2109 циркуляция охлаждающей жидкости

Система охлаждения двигателя – важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

система охлаждения ваз 21099 карбюратор схема

ваз 2199 система охлаждения инжектор

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

www.vazzz.ru

Как подключить систему ОЖ — Лада 2109, 1.7 л., 2003 года на DRIVE2

Сохранил для себя правильность подключения системы охлаждения

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
— меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
— термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
— новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Источник: tuning-lada-2109.ru/ustan…em-termostat-ot-vaz-2110/

www.drive2.ru

Конструкция системы охлаждения ВАЗ-2109

Страница 1 из 2

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией.

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

Он открывается при давлении 1,1- 1,5 кгс/см 2.

Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Последний включается датчиком, ввернутым в левый бачок радиатора.

Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Корпус насоса – алюминиевый.

Валик вращается в двухрядном подшипнике с "пожизненным" запасом пластичной смазки.

Наружное кольцо подшипника стопорится винтом.

На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат.

На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку.

Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Возможные неисправности

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке

Повреждение радиатора, шлангов, ослабление их посадки на патрубках.

Подтекание жидкости из крана отопителя

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Замените насос в сборе

Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя.

Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям





Двигатель долго прогревается до рабочей температуры

Неисправен термостат

Замените неисправный термостат

Низкая температура воздуха (ниже –15°С)



Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе)

Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Датчик и цепи проверяются омметром

Неисправный датчик замените



Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените



Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель



Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне)

Неисправен термостат

Замените неисправный термостат

Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка



Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и / или бачок

Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

Загрязнены ячейки радиатора

Промойте радиатор струей воды под давлением

Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

Не включается электровентилятор системы охлаждения



Замкните между собой контакты термовыключателя радиатора.

Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора.

Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Устраните причину нагарообразования. Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Неправильная установка момента зажигания

Отрегулируйте угол опережения зажигания

Неисправен коммутатор

Неисправный коммутатор замените

avtomechanic. ru

Справка: система охлаждения двигателя 21083

Справочная информация по системе охлаждения двигателя 21083 (2108, 21081) автомобилей ВАЗ 21083, 21093, 21099.


Описание конструкции системы охлаждения двигателя 21083 (2108, 21081) автомобилей ВАЗ 21083 (2108, 21081), 21093 (2109, 21091), 21099

Система охлаждения двигателя 21083 жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком. Циркуляцию обеспечивает центробежный насос (помпа) установленный в блоке цилиндров с приводом от шкива коленчатого вала через зубчатый ремень ГРМ.

Помпа — центробежный насос системы охлаждающей жидкости

В зависимости от прогрева двигателя охлаждающая жидкость (ОЖ) может циркулировать либо по малому кругу, либо по большому (включающему в себя радиатор). Управляет направлением потока жидкости термостат. На холодном двигателе ОЖ циркулирует через его перепускной клапан (малый круг), по мере прогрева (от 87ºС)открывается основной клапан и жидкость поступает в радиатор (большой круг), где охлаждается набегающим потоком воздуха.

Проверка термостата

Для интенсивного охлаждения ОЖ и поддержания оптимальной рабочей температуры двигателя служит установленный в передней части автомобиля радиатор системы охлаждения. В случае излишнего перегрева ОЖ для дополнительного охлаждения включается его  электровентилятор.

Для компенсации теплового расширения охлаждающей жидкости в систему установлен расширительный бачок. На нем так же имеются метки максимума и минимума по которым контролируется объем жидкости.

В крышке расширительного бачка имеются предохранительные клапаны. Выпускной сбрасывает давление в системе при его превышении, впускной служит для компенсации снижения ее объема при остывании двигателя.

Пробка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Данные для контроля, обслуживания, регулировки и ремонта системы охлаждения двигателя 21083

Объем охлаждающей жидкости в системе охлаждения двигателя 21083: 7,8 литра

Температура начала открытия основного клапана термостата: 85-89ºС

Температура полного открытия основного клапана термостата: 102ºС

Давление открытия выпускного клапана пробки расширительного бачка: 110-150 кПа

Давление открытия впускного клапана пробки расширительного бачка: 3-13 кПа

Рабочая температура в системе охлаждения двигателя 21083 (прогретый двигатель при температуре окружающего воздуха 20-30º С, при движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч): 95ºС

Моменты затяжки резьбовых соединений

Датчик указателя температуры охлаждающей жидкости (резьба М14х1,5): 24-27 Н. м (2,5-2,8 кгс.м)

Болты крепления насоса охлаждающей жидкости (помпы) (резьба М6х1,5): 7,6-8,0 Н.м (0,8-0,8 кгс.м)

Гайки крепления патрубка термостата (резьба М8х1,5): 16,0-22,6 Н.м (1,6-2,3 кгс.м)

Болты крепления фланца трубы системы охлаждения к блоку цилиндров (резьба М6х1,5): 4,2-5,2 Н.м (0,4-0,5 кгс.м)

Болты крепления вспомогательных элементов двигателя (резьба М6х1,5): 6,7-8,2 Н.м (0,7-0,8 кгс.м)

Примечания и дополнения

На двигателе 21083 с карбюратором Солекс в систему охлаждения включен блок подогрева карбюратора, который позволяет улучшить запуск двигателя в холодную за счет прогрева блока дроссельных заслонок.

Еще статьи по системе охлаждения двигателя 21083

twokarburators.ru

Система охлаждения 2109 16 кл — Лада 2109, 1.3 л., 1992 года на DRIVE2

Другой двигатель, чуть другая система.
Сменил термостат. Можно было оставить старый термостат 2108,

слева 21083, справа крепление для 2108

но поставил термостат 21083, он же 2112. Крепление переходное снимаем с двигателя,

снимаем крепление

, выкручиваем датчик температуры и вкручиваем его в новый термостат, ставим

прокладка и крутим термостат 21083 (2112)

новый термос

вид системы будет таков.

схема

только без дополнительного шланга от расширительного бачка до радиатора печки.

.
потек краник на печке. не хватает пару патрубков. скоро дособеру…

продолжаем…
краник развалился на две части. удивило даже.

где-то вторая часть…

поставил новый. соединительный шов промазал герметиком, чтоб наверняка.

о как!

пришлось даж печку снимать (торпеда снята для проводки), но эт не проблема была.
пришлось удлинить два патрубка от печки до ДВС. Отрезал два куска трубы D-15 мм.

трубы

Примерил длинну. Отрезал лишнее. Скрутил и готово.

скрутили


ну и на рессивер два патрубка…

последний этап

Цена вопроса: 1 ₽

www.drive2.ru

Система охлаждения двигателя ВАЗ-2109

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией

Герметичность системы  обеспечивается  впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кг. см.г.

Впускной клапан открывается при понижении давлении в системе относительно атмосферного на 0,03-0,13 ктс/см3 (на остывающем двигателе)

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора

Насос охлаждающей жидкости лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала

Корпус насоса — алюминиевый валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки

Наружное кольцо подшипника стопориться винтом.

На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

Расстояние от привалочной поверхности и крышки насоса до наружного торца шкива должно быть 52 ± 0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0.1 мм

К противоположному торцу крыльчатки прижата упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя. впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства)

На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.

При температуре 87±2°С клапан термостата начинает перемещаться, открывая основной патрубок.

При этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С основной клапан полностью отрывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор

Ход основного клапана должен составлять не менее 8 мм.


Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглым алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой:Трубки соединены с бачками через резиновую прокладку

Жидкость подается через верхний патрубок, а отводится через нижний

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108. -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора.

Его контакты замыкаются при температуре 99±3°C, а размыкаются при 94±3°С

На автомобилях, выпущенных до 1998 г (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном 6локе

На двигателе -2111 вентилятор включается по сигналу электронно-го блока управления двигателем (через реле)

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости в верхней его части выполнен штуцер для пароотводяшего шланга радиатора системы охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем

При перегреве двигателя блок управления включает сигнализатор "Проверьте двигатель" в комбинации приборов.

autoruk.ru

Система охлаждения 2108 — Энциклопедия журнала "За рулем"


Система охлаждения

Система охлаждения двигателя ВАЗ-21083

1 – расширительный бачок;
2 – пробка расширительного бачка;
3 – пароотводящий шланг;
4 – шланг от расширительного бачка к термостату;
5 – подводящий шланг радиатора;
6 – отводящий шланг радиатора;
7 – левый бачок радиатора;
8 – алюминиевые трубки радиатора;
9 – датчик включения электровентилятора;
10 – правый бачок радиатора;
11 – сливная пробка;
12 – сердцевина радиатора;
13 – кожух электровентилятора;
14 – крыльчатка электровентилятора;
15 – электродвигатель;
16 – зубчатый шкив насоса;
17 – крыльчатка насоса;
18 – зубчатый ремень привода распределительного вала;
19 – отводящий патрубок радиатора отопителя;
20 – подводящая труба насоса;
21 – кран;
22 – радиатор отопителя;
23 – шланг отвода жидкости от подогрева впускной трубы к блоку подогрева карбюратора;
24 – блок подогрева карбюратора;
25 – выпускной патрубок;
26 – подводящий патрубок отопителя;
27 – шланг отвода жидкости от подогрева впускной трубы и блока подогрева карбюратора;
28 – датчик указателя температуры охлаждающей жидкости;
29 – термостат.

Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

1 – расширительный бачок;
2 – пробка;
3 – пароотводящий шланг;
4 – шланг от расширительного бачка к термостату;
5 – датчик температуры охлаждающей жидкости в выпускном патрубке;
6 – дроссельный узел;
7 – подводящий шланг радиатора;
8 – отводящий шланг радиатора;
9 – левый бачок радиатора;
10 – правый бачок радиатора;
11 – сливная пробка;
12 – сердцевина радиатора;
13 – кожух электровентилятора;
14 – крыльчатка электровентилятора;
15 – электродвигатель;
16 – зубчатый шкив насоса;
17 – крыльчатка насоса;
18 – зубчатый ремень привода распределительного вала;
19 – отводящий патрубок радиатора отопителя;
20 – подводящая труба насоса;
21 – кран;
22 – радиатор отопителя;
23 – шланг отвода охлаждающей жидкости от дроссельного патрубка;
24 – шланг подвода охлаждающей жидкости к дроссельному патрубку;
25 – датчик указателя температуры охлаждающей жидкости;
26 – выпускной патрубок;
27 – подводящий патрубок отопителя;
28 – термостат;
29 – датчик уровня охлаждающей жидкости.


Описание конструкции

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03–0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости —лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства). На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.

При температуре 87±2 °С клапан термостата начинает перемещаться, открывая основной патрубок, при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102 °С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108, -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3 °С, а размыкаются при 94±3 °С. На автомобилях, выпущенных до 1998 г. (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113. 3747 в монтажном блоке. На двигателе -2111 вентилятор включается по сигналу электронного блока управления двигателем (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

При перегреве двигателя блок управления включает сигнализатор «Проверьте двигатель» в комбинации приборов (см. Органы управления и приборы).

Система отопления описана в главе Система отопления и вентиляции.

wiki.zr.ru

Схема охлаждения ВАЗ 2109: основные элементы

Место установки термостата на ВАЗ 2109

Из чего состоит схема охлаждения ВАЗ 2109, должен знать каждый владелец этого автомобиля. В пути могут случиться самые разные поломки. И вы должны их исправить. Этим и хороши отечественные автомобили – им главное завести мотор, а там уж доедет он хоть куда. И не важно, сколько километров до финишной черты. Большинство неисправностей устраняется подручными средствами. Да что уж там, часть деталей можно снять, а машина останется все равно на ходу! И будет прекрасно себя чувствовать. В частности, это относится к такому узлу, как термостат. Если он вышел из строя, то можно его внутренности просто разбить – жидкость начнет бегать по большому кругу, охлаждение мотора будет работать идеально. То же самое можно сказать и про датчик вентилятора. Если сломался, то замыкаете его контакты, чтобы включить обдув. Каких хитростей только не придумает наш человек в сложных ситуациях (для кого-то они сложные, а для нас они вполне стандартные).

Основные элементы схемы охлаждения ВАЗ 2109

Итак, начать стоит с общего описания. Сразу нужно отметить, что система полностью герметичная, в ней поддерживается некоторое давление. Оно позволяет жидкости циркулировать (конечно, больше на этот фактор влияет насос). В качестве охлаждающей жидкости используется либо чистый антифриз, либо разбавленный (тосол). Крайне не рекомендуется применять воду, так как она оставляет много накипи на стенках системы. Давайте рассмотрим более детально схему охлаждения ВАЗ 2109 (вместе с отопительной системой).

Расширительный бачок

Это именно то, с чего начинается наша схема. Ведь именно расширительный бачок ВАЗ 2109 позволяет проводить заливку жидкости. В нем хранится своеобразный «резерв». Когда антифриз закипает, он расширяется, все излишки поступают в бачок. При остывании они уходят в систему. С помощью расширительного бачка ВАЗ 2109 получается избавиться от воздушных пробок. Один важный элемент у него – это пробка. Поистине интересная деталь, так как в нее встроено два клапана. Первый работает на выпуск (при давлении свыше 1,3 Атмосферы через него стравливается лишний воздух). Второй же засасывает снаружи воздух, когда давление падает до 0,2 Атм. Благодаря синхронной работе этих элементов поддерживается практически стабильное давление.

Жидкостный насос

Осуществляется охлаждение двигателя ВАЗ 2109 во многом благодаря этому нехитрому устройству. Еще его называют помпой – в основе лежит всего три элемента. Это корпус, шкив привода и крыльчатка (сегодня чаще встречается пластиковая, а вот раньше нередко можно было увидеть алюминиевые образцы). Привод от ремня газораспределительного механизма у помпы ВАЗ 2109. Вращение оси происходит посредством подшипника (но некоторые производители для уменьшения себестоимости используют даже втулки). Конечно, доверия к втулкам, пусть и прочным, у автовладельцев мало. Между блоком цилиндров и корпусом насоса стоит прокладка, которая предотвращает протечки охлаждающей жидкости. Пожалуй, это и все, что можно в общих чертах сказать об этом узле.

Радиаторы ВАЗ 2109

Их в схеме охлаждения два – основной и на печке. Первый устанавливается аккурат между фарами, напротив решетки. Благодаря ее специфической конструкции, а также форме бампера, осуществляется забор воздуха и равномерный обдув ячеек. Радиатор печки ставится в отопителе-улитке, которая расположена под панелью. Подключение к системе охлаждения осуществляется при помощи четырех тонких патрубков: два в салоне, два в моторном отсеке. Между ними находится кран печки – пластмассовая деталь, устанавливаемая в окно кузова. В ней имеется два отверстия с наконечниками под патрубки. Причем одно оборудовано нехитрой задвижкой, приводимой в движение рычагом на бороде посредством тросика.

Электровентиляторы

Как на основном, так и на радиаторе печки, имеется принудительный обдув. Основной радиатор оснащен вентилятором, который смонтирован в непосредственной близости к ячейкам. Его включение производится при помощи датчика, расположенного в нижней части радиатора. Первые модели девяток имели в схеме включения электровентилятора реле. Оно снижало нагрузки на датчик, что способствовало увеличению его срока службы. Но в конце 90-х начали отказываться от дополнительного электромагнитного реле, так как при производстве использовались датчики, контакты которого могли выдержать включение силовых цепей. Но если вы вдруг решите заняться переоборудованием схемы охлаждения ВАЗ 2109, примените реле, оно надежнее и использовать его намного эффективнее.

А вот вентилятор печки имеет более сложное подключение, так как у него есть три скорости вращения. Установлен он в подкапотном пространстве, по центру кузова. Воздух от него поступает к радиатору через воздуховод с заслонками. Три скорости вращения получилось достигнуть благодаря использованию резистора. Это несколько витков, выполненных нихромовой проволокой, также есть отвод от середины. Первая скорость (минимальная частота вращения) – включены в цепь питания все витки резистора. Вторая скорость – происходит включение только половины резистора. И третья – это питание напрямую от АКБ. В таком случае будут самые большие обороты крыльчатки.

Датчики

В схеме охлаждения ВАЗ 2109 использовано всего два датчика. Первый – на радиаторе, предназначен для включения электрического вентилятора. И второй – в блоке двигателя (под трамблером). Он выводит информацию о текущей температуре на индикатор в приборной панели. Никакого ухода за ними не нужно, так как эти устройства не подлежат ремонту. В случае появления какой-либо неисправности, датчик охлаждающей жидкости ВАЗ 2109 заменяется новым. Процедура эта осложняется лишь тем, что потребуется сливать антифриз (весь или частично, в зависимости от того, какой именно датчик вышел из строя).

Термостат

Самое вкусное осталось на конец саги про охлаждение девятки. Термостат необходим, чтобы проводить перенаправление потоков жидкости. Первоначальный прогрев происходит при циркуляции антифриза по малому кругу. Когда он достигает температуры около 85 градусов, начинает часть жидкости поступать в большой круг (если просто объяснить, то начинается циркуляция по основному радиатору). Так вот термостат может заклинить, в результате чего антифриз не переходит в радиатор, двигатель начинает перегреваться. Чтобы исправить такую «ошибку», можно выбить все внутренности из узла (правда, придется сливать антифриз и патрубки). Но при поломке в дороге это единственный выход из ситуации. Не забудьте только залить после жидкость по уровню. Вот такая несложная схема охлаждения ВАЗ 2109, хотя в самом начале было даже страшновато смотреть на нее, ведь столько всего непонятного виделось в ней.

Как промыть систему охлаждения двигателя ВАЗ-2109?

И вообще, стоит ли это делать, спросите вы. Еще как стоит! Только представьте, какое количество грязи может попасть в расширительный бачок. А если еще принять во внимание тот факт, что некоторые водители любят ездить на воде, то вообще становится страшно. Потому что бывают ситуации, когда приходится лить в расширительный бачок ту воду, которая есть рядом. Порой это вода из речек, да чуть ли не из луж. А представьте, сколько в ней всякой гадости?

И вряд ли сможет выдержать система охлаждения двигателя ВАЗ 2109 такие условия эксплуатации. Поэтому промывка обязательно должна проводиться при каждой замене антифриза. В частности, перед его заправкой, если до этого использовалась вода.

Жидкости для системы охлаждения

Перед тем, как заливать свежий антифриз, либо же отечественный его аналог тосол, нужно проверить состояние всех патрубков и хомутов. Обратите внимание на то, что датчики должны быть в идеальном состоянии. Для верности их можно поменять. Также помпа должна быть в рабочем состоянии. И перед тем, как промыть систему охлаждения двигателя ВАЗ 2109, смените все элементы, которые пришли в негодность.

На фото вы можете посмотреть все жидкости, которые используются в системе охлаждения мотора. Промывочная заливается с чистой водой, двигатель заводится и некоторое время смесь эта циркулирует по патрубкам. Не забудьте открыть кран печки, чтобы состав попал во все укромные места системы. Перед применением обязательно ознакомьтесь с инструкцией к применению, здесь рассмотрены только общие моменты.

После того, как температура двигателя достигла рабочей, можно выключить зажигание и дать мотору остыть. После сливаете промывочную жидкость и заливаете воду. Необходимо повторить с водой цикл промывки минимум три раза, чтобы смесь всю выгнать из системы. Она довольно агрессивная, может разъесть не только отложения, но и металлические части двигателя, а также патрубки. Вот теперь вы знаете, как промыть систему охлаждения двигателя ВАЗ 2109 самостоятельно. Для этого не нужно обладать исключительными навыками. Но не забывайте о технике безопасности — не сливайте жидкость из системы, пока не остынет мотор.

Видео о системах охлаждения двигателей внутреннего сгорания:

[youtube]https://youtu.be/EK7_GSpECNo[/youtube]

vaz-remzona.ru

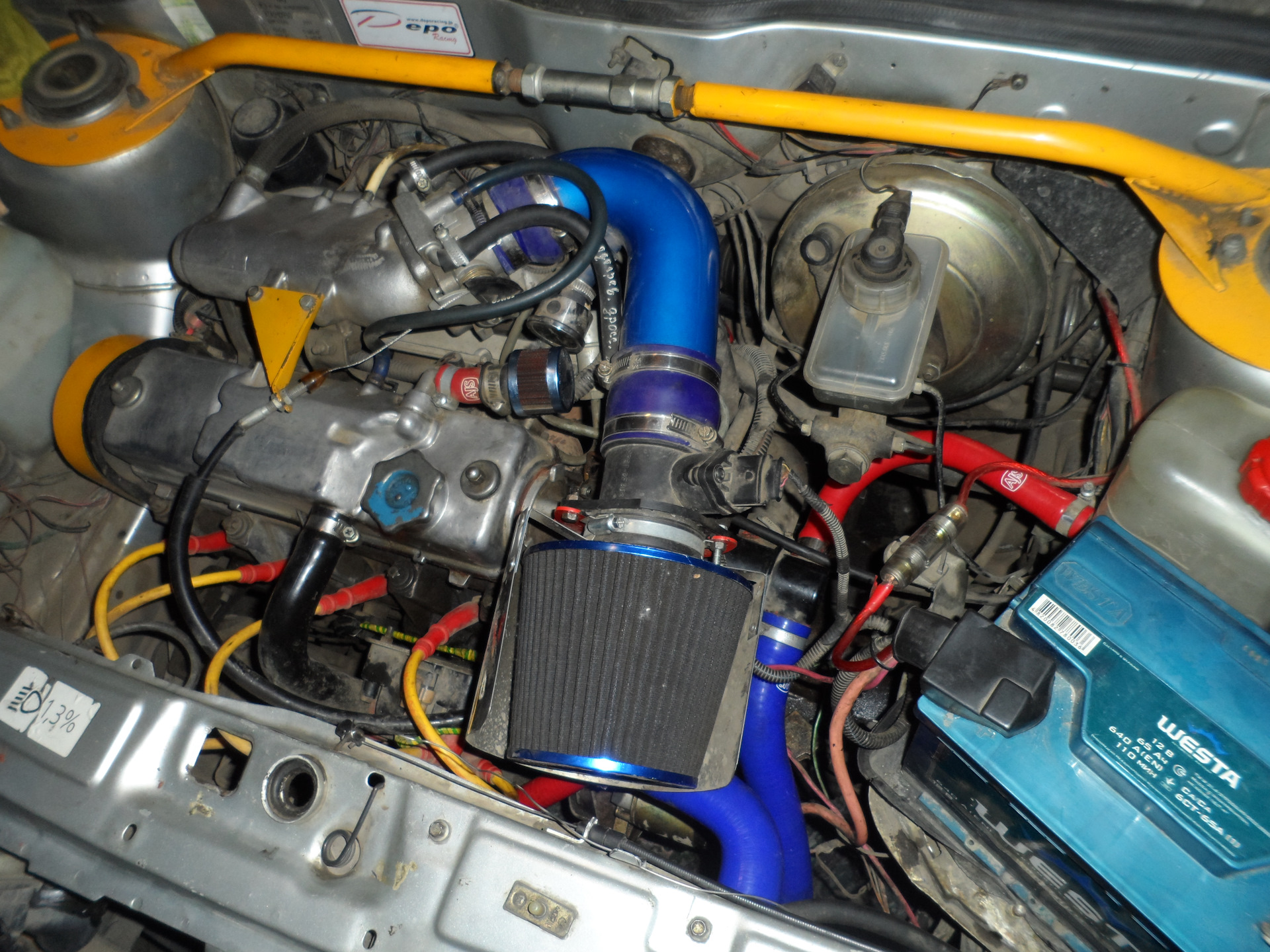

Как работает система охлаждения в инжекторном ВАЗ 2109?

Система охлаждения двигателя — важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Принцип работы охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен — 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур — для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093,2109,21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости — в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093,2109,21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости — для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок — горячий, а нижний холодный, — термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор — проблемы с датчик температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

autodont.ru

Система охлаждения двигателя ВАЗ 21083 (2108, 21081)

Для компенсации теплового расширения охлаждающей жидкости (ОЖ) в системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 установлен расширительный бачок.

Читать далее «Расширительный бачок системы охлаждения двигателя ВАЗ 2108, 2109, 21099»

На часть автомобилей ВАЗ 21093 (21083, 21099) устанавливался датчик уровня охлаждающей жидкости (тосола, антифриза).

Читать далее «Датчик уровня охлаждающей жидкости ВАЗ 21093, схема подключения»

Термостат в системе охлаждения двигателя автомобиля может заклинить как в открытом положении, так и в закрытом.

Читать далее «Заклинил термостат, признаки и причины неисправности»

В системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеются два сливных отверстия, закрытых пробками.

Читать далее «Где находятся сливные пробки ОЖ ВАЗ 2108, 2109, 21099?»

Самостоятельно, без помощи специалистов и техников проверим систему охлаждения двигателя автомобиля ВАЗ 2108, 2109, 21099 и их модификаций.

Читать далее «Проверка системы охлаждения двигателя ВАЗ 2108, 2109, 21099»

На примере термостата системы охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) рассмотрим схему его работы при разной температуре охлаждающей жидкости.

Читать далее «Схема: работа термостата»

В системе охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) установлен термостат.

Читать далее «Термостат ВАЗ 21083 (21093, 21099)»

Рассмотрим причины неисправности: «постоянно работает вентилятор радиатора системы охлаждения двигателя автомобиля».

Читать далее «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093»

Справочная информация по системе охлаждения двигателя 21083 (2108, 21081) автомобилей ВАЗ 21083, 21093, 21099.

Читать далее «Справка: система охлаждения двигателя 21083 (2108, 21081)»

На примере системы охлаждения двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 установим причины неисправности: «кипит тосол (антифриз) в расширительном бачке».

Читать далее «Кипит антифриз (тосол) в расширительном бачке»

На примере двигателя k7j 1.4 л автомобиля Рено Логан первого поколения установим причины появления белого (бело-коричневого) налета на крышке маслозаливной горловины.

Читать далее «Белый налет на крышке маслозаливной горловины двигателя»

На примере стрелочного указателя температуры охлаждающей жидкости (ОЖ) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 определим причину неисправности: «не работает указатель температуры охлаждающей жидкости».

Читать далее «Не работает указатель температуры охлаждающей жидкости»

Система охлаждения ваз 2109 - характеристика узлов

Система охлаждения ВАЗ 2109 состоит из пяти основных элементов. Каждый автовладелец должен знать схему устройства данного узла, чтобы избежать неожиданностей на дорогах. Преимущества автомобилей отечественного производства состоит в особенной неприхотливости работы: главное, суметь завести двигатель.

Большинство поломок на наших авто исправляется подручными средствами. Даже если снять с авто некоторые детали, все равно можно доехать до финишной точки.

Основные части системы охлаждения

В основную функцию охлаждающего узла входит отбор избыточного тепла от перегретых деталей двигателя. Это обеспечивает принудительная циркуляция системы охлаждения ВАЗ 2109.

Узел охлаждения двигателя ВАЗ 2109 представляет собой герметичную систему замкнутого типа с циркуляцией жидкости принудительного типа. Наличие впускных/выпускных клапанов обеспечивает поддержание давления во время движения автомобиля. Схема системы охлаждения ВАЗ 2109 состоит из следующих основных элементов:

  • расширительный бачок;
  • жидкостный насос;
  • радиатор;
  • электровентиляторы;
  • датчики;
  • термостат.

Работа системы охлаждения ВАЗ 2109 начинается с расширительного бачка. Расширительный бачок - основной элемент в данной схеме: в него заливается рабочая жидкость. В бачке находится своеобразный резервуар, в который поступают излишки закипевшего (расширенного) антифриза. После остывания жидкость возвращается в систему. Общий объем системы охлаждения ВАЗ 2109 составляет 7,8 литров.

Расширительный бачок снабжен клапанами, в функцию которых входит поддержание давления определенной величины. При повышении давления работает выпускной клапан, при понижении давления - впускной. Синхронная работа клапанов поддерживает давление в рабочем состоянии. Расширительный бачок изготовлен из полупрозрачного вещества (полиэтилена), благодаря чему можно наблюдать за уровнем жидкости.

Для соединения бачка с термостатом используются шланги системы охлаждения ВАЗ 2109.



Замена деталей узла

После 15 000 км пробега производится диагностика герметичности и ремонт системы охлаждения ВАЗ 2109 в случае обнаружения течи в местах соединения узла со шлангами. Шланги подлежат замене при утере эластичности или повреждении целостности. Перед заменой шлангов рекомендуется освободить систему от жидкости. Патрубки системы охлаждения ВАЗ 2109 необходимо менять при выходе шлангов из строя.

Жидкостный насос (помпа) обеспечивает охлаждение мотора. В основе данного элемента системы лежат три детали:

  • корпус;
  • крыльчатка;
  • шкива.

В системе охлаждения находится два радиатора: первый расположен между фарами, второй - на печке. Благодаря удачному расположению основного радиатора осуществляется качественный обдув двигателя.

Другой распостраненной проблемой в ремонте автомобилей является тормозная система, об этом можно прочитать в этой статье. О том, как тюнинговать ВАЗ 2109, читайте здесь.

Корпус насоса изготовлен из алюминия. Узел запускается от шкива коленвала зубчатым ремнем. При неисправности системы охлаждения ВАЗ 2109 рекомендуется заменять насос в комплексе со всеми элементами. Проверьте пробки мотора и радиатора на предмет течи. В случае подтекания их следует подтянуть. Датчик вентилятора тоже может подтекать и требовать более плотной фиксации. Радиатор необходимо менять по причине обнаружения течи антифриза.

Для более детального ознакомления с системой охлаждения отечественных автомобилей советуем посмотреть краткий видеокурс.



Система охлаждения ВАЗ 2109 (карбюратор, инжектор): объем, принцип работы

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Читайте также: Установка и замена салонного фильтра ВАЗ-2109

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Читайте также: Как правильно снять панель приборов на ВАЗ-2109

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:

  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;
  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

Система охлаждения двигателя ВАЗ-2109

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией

Герметичность системы  обеспечивается  впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кг.см.г.

Впускной клапан открывается при понижении давлении в системе относительно атмосферного на 0,03-0,13 ктс/см3 (на остывающем двигателе)

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора

Насос охлаждающей жидкости лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала

Корпус насоса — алюминиевый валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки

Наружное кольцо подшипника стопориться винтом.

На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

Расстояние от привалочной поверхности и крышки насоса до наружного торца шкива должно быть 52 ± 0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0.1 мм

К противоположному торцу крыльчатки прижата упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя. впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства)

На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.

При температуре 87±2°С клапан термостата начинает перемещаться, открывая основной патрубок.

При этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С основной клапан полностью отрывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор

Ход основного клапана должен составлять не менее 8 мм.


Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглым алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой:Трубки соединены с бачками через резиновую прокладку

Жидкость подается через верхний патрубок, а отводится через нижний

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108. -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора.

Его контакты замыкаются при температуре 99±3°C, а размыкаются при 94±3°С

На автомобилях, выпущенных до 1998 г (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном 6локе

На двигателе -2111 вентилятор включается по сигналу электронно-го блока управления двигателем (через реле)

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости в верхней его части выполнен штуцер для пароотводяшего шланга радиатора системы охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем

При перегреве двигателя блок управления включает сигнализатор "Проверьте двигатель" в комбинации приборов.

21093 схема охлаждения - Система охлаждения ваз 2109

Главная › Новости

Опубликовано: 10.06.2017

Система охлаждения ВАЗ 2115.Часть 1.(Ковырялкин)

Система охлаждения двигателя — важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата.


С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы. Система охлаждения ваз , выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:. Привод насоса охлаждения работает от ремня ГРМ.


Опрессовка системы охлаждения ВАЗ

Общий объем системы, включая печку, равен — 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров.

Указатель температуры выводится на панель приборов. В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор где происходит отбор тепла или в термостат короткий контур — для прогрева мотора.

Система охлаждения (или как сделать теплее) ВАЗ — бортжурнал Лада года на DRIVE2

Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки. Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз , Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками. Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок.

Замена охлаждающей жидкости (тосола) ВАЗ 2108, 2109, 21099

Сегодня мы поговорим о процедуре замены тосола на ВАЗ-2108. Как часто нужно менять тосол? Кто то меняет раз в год, ктото раз в несколько лет, другие по пробегу. Я лично меняю раз в год в предверии зимы 😉  Лучше сделать это вовремя, не дожидаясь пока тосол потеряет свои свойства и начнет замерзать зимой, можно просто угробить охлаждающую систему или, что еще страшнее - блок двигателя. Кстати часто задают вопрос - какое количество тосола нужно в ВАЗ-2108 ВАЗ-2109? Отвечаем - в систему охлаждения ВАЗ-2109 нужно заливать 8.7 литра охлаждающей жидкости. Правда при смене влезает обычно 7 - 7.5 литра тосола. Данная процедура аналогична как на ВАЗ-2108 так и на ВАЗ 2109, 21099. Запаситесь канистрой 10 литровой тосола и приступим. Из инструментов нам понадобятся  отвертка, ключ на 8, шестигранник на 12.
Сначала откручиваем крышку на расширительном бачке. Чтобы разгерметизировать систему охлаждения.

Поворачиваем краник печки в такое положение:

Затем откручиваем защиту картера и убираем её.


После этого откручиваем сливную пробку на радиаторе. Не забудьте приспособить какую либо емкость для сливаемой охлаждайки.

Не перепутайте его с датчиком температуры вентилятора охлаждения, он выглядит так и к нему идут провода 🙂


Затем ключиком на 13 откручиваем сливную пробку на головке блока.


После того как вся жидкость уже стекла, ОБЯЗАТЕЛЬНО закручиваем все пробки. Потом откручиваем патрубок у карбюратора.


Далее заливаем тосол до тех пор пока не начнет капать с этой трубки.

Закручиваем патрубок. Заливаем охлаждающую жидкость в бачок до нормального уровня. Прогреваем двигатель и смотрим нет ли где подтекания или течи. Как видим, нет ничего сложно в том, что бы менять охлаждающую жидкость на ВАЗ 2108, 2109, 21099.  Если у вас еще остались вопросы, то будем рады вас видеть в клубе любителей ВАЗ-2109 на нашем форуме.

ВАЗ 2109 - Русская машина


На долю «девятки» ВАЗ-2109 пришлась большая популярность, чем на долю ее «младшей сестры», трехдверной ВАЗ-2108, что неудивительно: кузов с четырьмя боковыми дверьми всегда считался в нашей стране как более «солидный» и практичный для семейного использования. Поэтому пятидверный хэтчбек и стал «золотой серединой» ВАЗ первого поколения «переднеприводников», известных как «Самара-1». Впрочем, прозвище «зубило» за характерную угловатую клиновидную форму тоже получила и эта модель.Кстати, очертания «Самары» были далеки от идеала и это отражается в том, что машина - «грязная» грязная буквально в первой луже. Заднее сиденье развивалось исключительно как единое целое, и алгоритм этого процесса из-за слишком сильно выступающих подлокотников задних дверей широко распахивается. В более ранних выпусках багажник вообще «красовался» отсутствием отделки.

ВАЗ 2109 (1995, экспорт)

В 1991 году экстерьер «Девятки» несколько облагородили установкой вместо пластикового «клюва» (дефлектора воздухозаборника) «длинные» крылья и «традиционную» облицовку радиатора.Салон «Девятки» был таким же «гремяще-скрипучим» пластиковыми деталями, как и во всем остальном семействе «Самара-1». В начале 90-х появилась комплектация «люкс» до «высокой» приборной панели, оснащенная тахометром и бортовым компьютером от престижного седана ВАЗ-21099. К сожалению, улучшению вентиляции эта панель не способствует из-за неважного и непонятного качества сборки дефлекторов. Последнюю косметическую модернизацию «девятки» осуществили в середине 1997 года.

Технически «девятка» идентична «восьмерке», база для него тоже изначально была 1.3-х литровый двигатель «2108». Чуть позже появилась более мощная 1,5-литровая версия 21093 и менее мощная 1,1-литровая 21 091 экспортная, но последней выпускалось мало, а вот «93-я» во второй половине 90-х была единственной в модельном ряду. Некоторые из ранних «девяток» оснащались 4-ступенчатой ​​механической коробкой передач, но более поздняя «93-я» оснащалась только 5-ступенчатой ​​коробкой передач. В 90-е годы мелкими сериями производилась и «особая модель» ВАЗ-2109-91 с роторно-поршневым двигателем ВАЗ-415, максимальная скорость которого составляла 200 км / ч.Актуальным был и расход топлива до 25 л / 100 км (!). Однако таких машин на рынке мало, их техническое состояние требует особого внимания, а обслуживание РАП возможно только в Москве и Тольятти. В семействе «Самара» была точная и информативная рулевая рейка и шестеренчатого типа, но за его состоянием необходимо следить регулярно и не более 50 тысяч километров, чтобы проводить регулировку механизма. Реэкспортный вариант с правым рулем, как правило, сразу переделывали обычный левый руль, за исключением переустановки рулевой колонки и замены панели приборов.Отличить бывших «англичанок» по показателям можно по 21 096 (1,3 л) и 21 098 (1,5 л). Начиная с конца 90-х годов под капотом «девятки» появлялся и двигатель с многоканальным впрыском (модификация 21093-20), однако полностью заменить карбюратор они не успели - модель сняли с производства.

Lada 2109 Baltik

Lada 2109 Baltik interier

Передняя подвеска McPherson в «Самаре» несколько жестковата из-за выхода из строя последней стойки, но с их задачей справляется даже при активной езде (которая только потом нуждается в ремонте, хорошо , если не следующий хозяин).В 90-х на рынке встречалось множество реэкспортных версий в самых разных вариантах (L, GL и др.) И комплектациях. Статус этих, не меняющих владельца экземпляров, обычно далек от идеала. Лучше остановитесь на более «свежих» моделях без «излишеств». В 1997-1998 годах модернизированный ВАЗ-21093 (Samara 1500i) собирали в Финляндии (проект EuroLada). Эти машины отличаются пластиковыми бамперами цвета кузова улучшенного качества со встроенными противотуманными фарами и цветом «металлик». Из особенностей EuroLada - кастомные аксессуары, в том числе сумки на руле, штатная сигнализация, система питания с многократным впрыском и каталитический нейтрализатор в выхлопной системе.В марте 2004 года устаревшая «девятка» окончательно потеряла место на конвейере модели, получившей рестайлинг 2114, существенно отличаясь от нее только внешним видом и двигателями с впрыском топлива. Кстати, с 1999 года «девятку» собирали из автокомплектов на сызранском предприятии «РосЛада», а также на украинском заводе ЛуАЗ. В 2004 году производство ВАЗ-2109 было переведено на украинский завод ЗАЗ.

Благодаря изучению конструкции ремонтников и относительно недорогих запчастей можно найти во всех девяти регионах страны.В то же время многие тюнинговые компании «девятки» легко адаптируют к индивидуальным вкусам владельца (например, устанавливают пластиковую «обвеску» с четырьмя головками, систему освещения Farnham, силовые аксессуары, литые диски и т. Д.) И улучшают характеристики двигателя. и шасси. К сожалению, ВАЗ-2109 входит в число лидеров печального рейтинга - угон. Это обратная сторона популярности.

Возможные проблемы
Двигатель:

Изнашиваемые детали и узлы системы охлаждения. Частая замена масляного фильтра.

При обрыве ремня ГРМ в двигателе ВАЗ-21083 погнулись клапана. Недостаточная затяжка болтов головки.

Поток масла через прокладку клапанной крышки, топливный насос и датчик-распределитель. Ненадежность углеводов типа «Солекс», особенно ЭПХХ.

Поломка крепления выхлопной трубы ресивера из-за использования стали вместо латунных гаек старой модели.

Неисправности системы впрыска (последние версии).

Проблемы с ремонтом реже встречающихся систем впрыска на старых версиях (до 2001 года).

Коробка передач:

Потеря троса сцепления. Амортизация покрывает и ШРУС.

Нечеткое разъединение при отсутствии сцепления и блокировки задней передачи на КП «с зазорами».

Отключает передачу на неровной дороге. Неисправности вакуумного усилителя тормозов.

Быстрый износ сцепления на двигателе 21083 (20-30 км2). Малый ресурс сцепления на двигателях 1500 (20-30 тыс. Км).

Шасси:

Износ и расшатывание сайлентблока подвески.

Неудачная конструкция подвески двигателя - разрушение нижней поперечины моторного отсека.Амортизация покрывает ШРУС.

Стойки амортизатора Flow.

Отказ передних дисковых тормозов при движении на большой скорости.

Электрооборудование:

Неправильное подключение проводки к клеммам. Быстрый износ ремня генератора (до 50 кв. Км).

Дефекты электронных компонентов двигателей с впрыском топлива.

Неисправности электронных узлов (переключателей) системы зажигания карбюраторных двигателей. Сигнал неисправности.

Отказы стартера.

Неисправности стеклоочистителя.

Кузов:

Неудобный процесс складывания заднего сиденья. Скрип и дребезжание облицовочных частей салона.

Коррозия передних брызговиков, кузова стойки и подвески, арок задних колес и пространства моторного отсека.

Неисправность мотора вентилятора и отопителя забивает его листву.

На машинах более позднего выпуска была упрощена выхлопная система (убраны решетки в заднем неподвижном стекле).

Высокий край - ствол.Быстрое загрязнение и боковины кузова.

На базе ВАЗ-2109 фирма ВПО изготавливает нестандартный фургон ЦЭП-1705 «Шаттл» с закрытым грузовым отсеком вместимостью 2,2 м, распашной задней дверью с вертикальными дверями и пружинной задней подвеской. С конца 2001 года выпускается и выпускается пикап модели 2347 полурамной конструкции с пружинной задней подвеской и зависимой трехбортовой грузовой платформой, оснащенный пластиковым колпаком для подъема заднего люка. Нагрузка модели 1705 - 350 кг, 2347 - 450 кг.Модели WSI отличаются от конкурирующих марок пикапов и фургонов «Иж» лучшим качеством сборки, экономичностью и управляемостью.

Страна Россия
Производитель «АвтоВАЗ» (Тольятти) ОАО «РосЛада»
Valmet (Финляндия)
Кузов несущий
Тип кузова Хэтчбек
Кол-во дверей 5
Кол-во мест 5
Тип привода передний, поперечный перед двигатель
Конструкция передней подвески стойки McPherson, задней полунезависимой продольной рычажной
Габаритные размеры 4006х2620х2402
Колесная база мм 2460
Дорожный просвет, мм 160
Объем Багажногоотделения, л 330/940
Снаряженнаяамасса, 920 кг или
Трансмиссия 5-ступенчатая
Шины 175/70 R13

Хронология производства
Осень 1987 г. Начало производства ВАЗ-2109
С 1990 по 1994 г. ВАЗ-21 091
С 1992 по 2004 г. ВАЗ-21093
Модернизация 1992 г. («длинное крыло» ")
1994 ВАЗ-21093-20
1995 Апгрейд (кузов)
С 1996 по 1998г. Лада Самара Балтика, Валмет сборка
1997 Апгрейд (кузов," европанель ")
С 1994 по 1999г., ВАЗ-2109-91 (малая серия )
марта 2004 г. на АвтоВАЗе Прекращение производства

Модификация ВАЗ-21 090
Тип двигателя / кол-во клапанов BC / 4R / 8
Объем, л 1288
Мощность, л.с. 63
Максимальный крутящий момент 95 Н • м
Максимальная скорость, км / ч 148
Разгон до 100 км / ч, с 16.2
Потребление топлива. 90 км / ч / Гц, 5,8 л.с. / 9,0

Модификация ВАЗ-21 091
Тип двигателя / количество клапанов BC / 4R / 8
Объем двигателя, л 1099
Мощность, л.с. 54
Максимальный крутящий момент 78 Н • м
Максимальная скорость, км / ч 138
Разгон до 100 км / ч 17,2
Расход топлива. 90 км / ч / Гц, 5,9 л.с. / 8,8

Модификация ВАЗ-21093
Тип двигателя / количество клапанов BC / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 70
Максимальный крутящий момент 106 Н • м
Максимальный скорость, км / ч 156
Время разгона до 100 км / ч, с 13.2
Потребление топлива. 90 км / ч / Гц, 6,1 л.с. / 9,3

Модификация ВАЗ-21093-20
Тип двигателя / количество клапанов BC / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 71
Максимальный крутящий момент 118 Н • м
Максимальная скорость, км / ч 156
Разгон до 100 км / ч, с 12,8
Расход топлива. 90 км / ч / Гц, 5,8 л / 8,6

Модификация ВАЗ-21093
Тип двигателя / количество клапанов RAP
Объем двигателя, л 2х654
Мощность, л.с. 135
Максимальный крутящий момент 176 Н • м
Скорость максимальная, км / ч 200
Разгон до 100 км / ч, с 8.5
Расход топлива. 90 км / ч / Гц, 7,2 л / 11

ВАЗ-21083, двигатель: технические характеристики - Легковые автомобили 2021

Легковой автомобиль ВАЗ-2108 поступил в продажу в конце 1984 года. Автомобиль был базовой моделью для целого семейства автомобилей с передним приводом под общим названием «Лада-Спутник». Конструкция была революционной для автомобильной промышленности СССР.

Общая информация

Специально для нового семейства разработаны двигатели моделей ВАЗ-21081 (1100 куб. См), 2108 (1300 куб. См) и 21083 (1500 куб. См).Первые годы машины оснащались моторами с объемом двигателя 1, 100 и 1, 300 куб. видеть. Первая 54-сильная версия была экспортирована; в СССР такие машины практически не продавались. Основная масса автомобилей для внутреннего рынка оснащалась 64-сильным двигателем.

Все двигатели семейства имеют высокую степень унификации. Отличия только в блоках цилиндров (три типа, имеют разный диаметр и высоту блока), головках блоков (два типа, с разным сечением газовых каналов), поршнях (два типа, диаметром 82 и 76 мм) и коленчатых валах (два типа, колени под разный ход поршня).

Освоение самой мощной 72-сильной версии двигателя 21083 затянулось на несколько лет. Но именно этому варианту суждено было стать долгожителем и оставаться на конвейере в модернизированном виде до настоящего времени. Широко применяемый на продукции Волжского автозавода двигатель мощностью 87 л.с. с рабочим объемом цилиндра 1,6 л создан на базе двигателя 21083.

Особенности конструкции

Двигатель с максимальным рабочим объемом был представлен широкой публике на презентации пятидверного хэтчбека ВАЗ-21093 в 1987 году.Поскольку автомобиль позиционировался как более дорогой и престижный, базовым должен был стать самый мощный двигатель 21083. Но по ряду причин освоение серийного производства двигателя затянулось. Первые автомобили ВАЗ-21093 появились в продаже в 1988 году и были оснащены еще одной новинкой для ВАЗа - пятиступенчатой ​​коробкой передач.

Габаритная длина двигателя 21083 максимально уменьшена, что продиктовано поперечным расположением силового агрегата под капотом. Одним из основных условий при разработке мотора была топливная экономичность, снижение выбросов вредных веществ и уменьшение массы мотора.Вес двигателя уменьшили до 95 кг.

Блок цилиндров

Блок цилиндров 21083 изготовлен из чугуна и имеет диаметр цилиндра 82 мм. На заводе деталь была окрашена в характерный синий цвет. Конструкция блока позволяет расточку и хонингование зеркал цилиндров до ремонтных размеров. Внутри корпуса блока расположены магистрали для подачи смазки на подшипники коленчатого и распределительного валов.

На блоке цилиндров установлены масляный фильтр и патрубок подкачки картера.В штуцере есть место для установки дополнительного датчика уровня масла. На блоке есть приливы для крепления генератора и передняя опора двигателя. Корпус сцепления прикреплен к задней части агрегата.

Для равномерного охлаждения канал охлаждающей жидкости выполнен по всей высоте цилиндра. Между цилиндрами нет жидкости. Эти каналы напрямую связаны с центробежным насосом, установленным на передней части агрегата. Верхняя часть каналов открыта и соединяется с аналогичными каналами в головке блока.

Поршневая группа и ГРМ

Двигатель комплектовался алюминиевыми поршнями со специальными канавками для тарелок клапанов. В случае обрыва клапана ремень не задевает поршни. Коленчатый вал двигателя 2108 и 21083 идентичны. Вкладыши подшипников коленчатого вала на двигателе первой серии были симметричными и взаимозаменяемыми. Но с 1988 года нижние гильзы не имеют масляных канавок.

В конструкции поршня была специальная стальная пластина, залитая в корпус поршня над отверстием для пальца.Эта пластина позволила снизить термическую деформацию поршня и избежать его заклинивания. Поршень имеет три кольца - два компрессионных и одно маслосъемное. Верхнее кольцо имеет наиболее напряженный режим работы и имеет особую форму и хромовое покрытие. Шатуны на всех двигателях «Лада-Спутник» одинаковые.

Распределительный вал установлен в головке блока цилиндров и приводится в движение от коленчатого вала посредством ременной передачи. В головке двигателя 21083 увеличены на 2 мм каналы подачи рабочей смеси.Двигатель объемом 1,5 литра имеет впускной клапан увеличенного диаметра и прокладку головки для увеличенного диаметра цилиндра.

Система смазки

Двигатель оборудован смешанной системой смазки: некоторые узлы смазываются шестеренчатым насосом (подшипники вала), а некоторые - самотеком и разбрызгиванием (поршни, зеркала цилиндров и другие компоненты). Количество масла в картере составляет 3,5 литра, но все масло не слито и для замены достаточно 3–3,2 литра масла.

Моторное масло 21083 должно обладать высокими смазочными характеристиками и способностью сохранять свои свойства длительное время при различных температурах. Изначально для мотора рекомендовалось минеральное масло М6 / 10Г или 12Г.

В настоящее время владельцы используют минеральное или полусинтетическое масло с индексом вязкости 5W40 или 10W40. При использовании полностью синтетического масла существует вероятность утечки. Особенно часто это наблюдается в двигателях с большим пробегом.

Система питания

В систему питания двигателя входили топливный бак, насос, карбюратор и соединительные патрубки.Емкость топливного бака на всех автомобилях «Лада-Спутник» составляла 43 литра. Карбюратор двигателя 21083 производился по лицензии французской компании Solex и был достаточно надежен в эксплуатации. Только заедание клапана системы холостого хода могло вызвать проблемы.

Производство двигателей с такой системой питания продолжалось до начала 2000-х годов. Однако растущие требования к расходу топлива и чистоте выхлопных газов привели к заметным изменениям в системе питания.Уже в 1994 году появились первые малогабаритные двигатели 21083 с инжектором. Двигатели с впрыском топлива имели пониженную мощность до 70 л. с участием. Первые годы производства основная масса этих машин шла на экспорт.

В ранней системе впрыска использовались компоненты от Bosch или General Electric. Затем стали применять отечественную систему управления впрыском топлива под обозначением «Январь».

Заключение

В настоящее время сохранилось большое количество автомобилей с двигателем 21083 с различными системами питания.Моторы обладают довольно большим ресурсом и высокой ремонтопригодностью. Поскольку АвтоВАЗ продолжает выпуск 8-клапанных двигателей, с запчастями проблем нет.

2108-3708000 Lada Vaz Starter Motor Suppliers, все качественные 2108-3708000 Lada Vaz Starter Motor Suppliers на Alibaba.com

Страна / регион: Китай Основные продукты:

Масляный радиатор, автоматический датчик, Стартер , Генератор

Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 50% , Западная Европа 30% , Северная Европа 10%

Страна / регион: Китай Основные продукты:

Масляный радиатор, автоматический датчик, Стартер , Генератор

Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 50% , Западная Европа 30% , Северная Европа 10%

Страна / регион: Китай Основные продукты:

СТАРТЕР , ГЕНЕРАТОР, ДЕТАЛИ ГРУЗОВИКА, МАСЛЯНЫЙ ОХЛАДИТЕЛЬ, ОХЛАДИТЕЛЬ EGR

Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 40% , Западная Европа 20% , Южная Америка 10%

Страна / регион: Китай Основные продукты:

Автозапчасти, Датчик, Клапан, Двигатель , Корпус дроссельной заслонки

Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 20% , Восточная Европа 10% , Западная Европа 10%

Страна / регион: Китай Основные продукты: Коммутатор

, стартер , , генератор, , детали стартера , детали генератора

Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 20% , Центральная Америка 15% , Западная Европа 12%

Страна / регион: Китай Основные продукты:

Стеклоочиститель , мотор , стеклоподъемник, стеклоподъемник , мотор , вентилятор , мотор , вентилятор радиатора

Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 46% , Северная Америка 20% , Северная Европа 13%

Страна / регион: Китай Основные продукты:

Стартер , Соленоид, ведущая шестерня

Топ-3 рынка:

Восточная Европа 70% , Средний Восток 30%

Страна / регион: Китай Основные продукты:

Диск сцепления, диск сцепления, нажимная муфта, нажимной диск

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Азия 20% , Юго-Восточная Азия 10% , Восточная Европа 10%

Способ охлаждения радиатора автомобиля и устройство для его реализации

Изобретение относится к транспортной технике; локомотивы и другие транспортные средства.

Система охлаждения двигателя внутреннего сгорания содержит контуры циркуляции горячей и холодной охлаждающей жидкости, контур охлаждения масла, расширительный бачок с подпиточными трубами и отводные патрубки горячего и холодного контуров соответственно, по меньшей мере, один вентилятор, двигатель. система регулирования и контроля температуры охлаждающей жидкости, горячий контур, включая пространство охлаждения двигателя, первый циркуляционный насос и первый радиатор, холодный контур, включающий маслоохладитель и охладитель наддувочного воздуха, второй циркуляционный насос и второй радиатор.Контуры горячей и холодной циркуляции соединены между собой двумя основными линиями, первая из которых соединена одним концом горячего контура между двигателем и первым радиатором, а другим концом - с всасывающим патрубком второго циркуляционного насоса, а вторая основная линия соединена одним концом. к выходному патрубку второго радиатора и другим концом к всасывающему патрубку первого циркуляционного насоса. Контур масляного охлаждения включает масляный насос, каналы охлаждения масляных каналов двигателя, каналы охлаждения масла и его входную магистраль с терморегулятором и выходной патрубок, байпасную магистраль, соединенную одним концом с терморегулятором, а другим концом - с выходным патрубком маслоохладителя.Система снабжена регулятором, подключенным к первой межконтурной магистрали для регулирования потока жидкости из горячего контура в холодный контур и, таким образом, поддержания температуры в холодном контуре на заданном уровне, а в расширительном баке установлена ​​перегородка, разделяющая его на два пространства для горячего и холодного контуров соответственно. , с присоединенными трубами подпитки и вытяжными вентиляционными отверстиями, третья межконтурная магистраль с термостатом, подключенная одним концом к горячему контуру, между двигателем и первым радиатором, а другим концом к всасывающему патрубку второго циркуляционного насоса для регулирования потока жидкости из горячий контур в холодный и не допускать превышения максимально допустимого уровня температуры жидкости горячего контура на выходе из двигателя.Регулятор имеет секцию переменного расхода для всепогодного использования или выполнен с секцией постоянного расхода для сезонного использования.

Технический результат: повышение эффективности работы двигателя за счет контроля температур всех теплоносителей и поддержания их на заданном уровне.

2 кл, 1 ил

Зажигание ВАЗ 2109. Проблемы со спидометром

Замок зажигания ВАЗ 2108 2109 21099 Есть старые и новые образцы:
-Звезда имеет четыре позиции, реле и длинный ключ,
-Новая без реле и с коротким ключом на три позиции.
У замка зажигания две функции:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Maeanic: блокировка руля без ключа. То есть без ключа невозможно повернуть руль, даже если электрическая часть замка будет направлять машину. Для поворота руля потребуется разобрать замок и снять механическую блокировку.
Неисправности По электрической части Замка зажигания, ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Нет контакта в определенном ключевом положении.При этом машина может или отдельные потребители работать не будут.
2) наличие контакта там, где это не нужно. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимаем катушку руля. Для этого откручиваем саморезы, скрепляющие между собой верхнюю и нижнюю его часть. Сняв защиту, сразу же получите доступ к замку зажигания и ворующим выключателям.

2) Откручиваем пластиковую накладку замка зажигания отверткой.Убери это.

3) Снимите контактную группу замка зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится на замке зажигания нового образца, то потребуется немного переделать проводку.

К нему легко подключиться, так как у них разные схемы.
4) затем откручиваем механическую часть замка, прикрепленную к рулю.

Новый замок устанавливается в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить на несенсорный весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрения нужна схема, указывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания .

Схема представлена ​​ниже:
Пояснения к схеме (по цветам контактной группы проводов):
Красный - на стартере,
Розовый - + 12В,
Коричневый - + 12В для включения реле зажигания ,
Белый - включение реле зажигания,
Черный, Синий - Прочие потребители.
Положение клавиши «0»:
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания и на синий с черным проводом запитаны от системы зажигания ВАЗ 2108 2109 21099.
Белый замкнут с коричневым, розовый с синим и черным.
Позиционный ключ «2»:
В этом положении реле зажигания снова остается включенным, на реле включения стартера подается + 12В.
Белый с коричневым, розовый с красным и черным.
Положение клавиши «3»:
В этом положении будут замкнуты контуры, обеспечивающие подсветку автомобиля, габариты, сигнализацию дальнего света Свет фар
Коричневый закрытый с черным, энергичный с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Крутящий стартер,. Начинаешь грешить переключателем, датчиком Холла, т. Но потом оказывается, что все нормально, просто система зажигания не съедена. То есть из замка зажигания ВАЗ 2108 2109 21099 не течет по системе зажигания.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны быть замкнуты определенные электрические цепи. Если этого не произойдет, то хоть у некоторых потребителей работать не будет, по максимуму машина не заводится. При поиске неисправностей в электрических схемах автомобилей ВАЗ 2108, 2109, 21099 не следует забывать о проверке.


Необходимые инструменты

- Тестер (мультиметр или аналогичный прибор в модульном режиме).
При отсутствии тестера можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

- Снимите нижнюю часть пластикового покрытия рулевой колонки, чтобы облегчить доступ к соединительному блоку замка зажигания.

Ваз 2108, 2109, 21099 Проверка Замка

- Находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

- Со стороны колодок жгута проводов, ведущей к замку зажигания, проверьте исправность замыкания его контактов в определенной последовательности.

Поверните ключ в замке зажигания в 3 доступных положения. Пользуемся тестером в модульном режиме, прижимаем его выводы к стопорным контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой. Если контакты замкнуты, тестер должен показать наличие некоторого сопротивления, контрольная лампа горит. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность контактов контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания - 0 (отключено).
Контакты под напряжением 30 и 30/1

Выводы в блоке из коричневой и розовой проволоки.

2. Положение ключа в замке зажигания - 1 (зажигание).
Контакты напряжения - 30 и внутр (наружное освещение, освещение прибора, долговременное освещение), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель лобового стекла, блок управления электромагнитным клапаном Карбюратор, указатели поворота, задний фонарь ход, приборы управления), 30-15 / 2 (Средний и дальний свет фар Фонарь, дальнобойщики, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания - 2 (стартер).
Контакты под напряжением - 30 и 50, 30/1 и 15/1, 30 и внутр (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания - 3 (стояночное).
Контакты находятся под напряжением - 30 и int, 30 и 1-p (электрические цепи указаны в п. 2). Контакт «П» до 1988 года использовался для включения габаритного света.

Выводы в колодке черный и розовый провод от замка зажигания.

На ВАЗ 2109 неисправности с электрикой возникают со временем. Опытный автомобилист должен уметь справиться с этими проблемами.
Желательно, чтобы он самостоятельно устранил ВАЗ 21093 из неисправности, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с С. Общие сведения. Следует знать, что на автомобиле ВАЗ 2109 два источника питания - анкб и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей от 12 В при неработающем двигателе.
Когда мотор заработает, вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, значит генератор не течет в бортовую сеть, то есть упорная энергия АКБ расходуется. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае можно добраться до дома без генератора, но невозможно присоединиться к машине и ехать без остановки.

Порядок работы

Итак:

  • Прежде всего нужно проверить, но на месте Ли. Бывает, что ломается.
  • Если ремень находится на месте, он выгоден и невредим, рекомендуется проверить его натяжение. Для этого кликните большим пальцем сверху и обратите внимание, как поясник задумался. 10-15 мм - это норма.
  • Вооружившись соответствующим ключом, откручиваем гайку крепления генератора к корпусу. Затем вставляем крепление между генератором и блоком цилиндров мотора.Рычажным методом сдвигаем и затягиваем гайку крепления.

  • Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то заменили на новый (подробнее о предохранителях ниже).
  • Потерять усилие агрегата И проверить, не погасла ли лампа зарядки аккумулятора. Если погас, значит все сделано правильно.
  • Если она не погасла, то нужно проверить кабель, который тянется от генератора до АКБ (плюс).Проблемы могут быть в этом.

Примечание. От АКБ идут два провода: Толстый соединяет АКБ со стартером, а тонкий, который нам нужен.

  • Проверьте целостность этого провода. Может он сломан или еще что.
  • Тщательно проверьте необходимость и контакты, которые со временем могли окислиться.
  • Все эти неисправности, если они были обнаружены, исправьте. Запустите двигатель и посмотрите, появилась ли зарядка.
  • Если так, то счастливого пути!

Если снова нет зарядки, значит, уже проверен сам генератор (см.).Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Совет. Как уже говорилось, попасть в испорченный генератор можно в сервисный или собственный гараж. Чтобы свести к минимуму потребление тока аккумулятором, вы должны обязательно отключить все инструменты, такие как автомобильное радио, дополнительное освещение, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист со стажем, то можно посоветовать проверить регулятор напряжения генератора.Этот компонент необходим для поддержания напряжения генератора в заданных пределах, даже если скорость вращения и нагрузка изменяются. Возможно, что он «сработал» и генератор неправильный.
На машине:

  • Постановка вольтметра на 15-30 В.
  • Замеряем напряжение обязательно после работы двигателя на средних оборотах.
  • Измерения напряжения при включенных разъемах между соответствующей клеммой и массой генератора.Норма - тринадцать / четырнадцать В.
  • В противном случае, если значение меньше или больше, ручка будет заменена.

Проверить демонтированный регулятор:

  • Регулятор демонтажный.
  • Проверить по схеме.

Примечание. Если регулятор стоит на ВАЗ 2109, выпущенных до 1996 года, то лучше проверить щеткодержателем. Это даст возможность сразу обнаружить выводы щетки и плохой контакт между краями регулятора.

  • Включите контрольную лампу между щетками.
  • На выводы в и б и корпус регулятора подаем ток, напряжение 12 В.
  • Потом подводим ток, напряжение уже 15 В.
  • При неисправности регулятора лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
  • Если горит в обоих случаях, регулятор неисправен и даже может точно определить, что есть поломка.
  • Если лампа не горит в обоих случаях, в регуляторе есть обрыв.

Автоматические выключатели

Взрывы бывают любопытными и защитниками, и разведчиками. Именно они сигнализируют об опасности короткого замыкания или других проблем с электрикой, если сгорят второй раз.
А проблемы с электрикой нельзя класть в длинную коробку, так как это грозит возгоранием всей проводки и возгоранием.

Примечание. Помните, что заменять испорченный предохранитель на новый, с большим номиналом, категорически запрещается. Совет.Чтобы упростить поиск неисправностей, рекомендуется использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительная особенность обновки в том, что используются предохранители нового образца.
Вместо предохранителя цилиндрической формы (как на старом блоке) здесь использован нож. Кроме того, в таком блоке используются новые компактные реле.

Теперь разберем предохранители на ВАЗ 2109, так как это очень важно для работы с автомобилем.Предохранители обозначаются буквой n, если монтажный блок Старый образец, и буквой P, если новый.
Итак:

  • 1 и 2 P C 8 A (в старом блоке) и 8/9 p от 7,5 A (в новом блоке) - отвечают за противотуманные фары.
  • N № 3 с 8a и P1 с 10a отвечают за очистители, реле и клапана фар.
  • P4 от 16A и P7 с 30a - отвечает за очистители фар, моторчик печки, моторчик мотора заднего стекла, лампочки бардачка, обогрев стекол и т. Д.
  • P5 от 8a и P16 с 15a - отвечает за поворотники, аварийные реле, задние фонари, за указателями температуры охлаждающей жидкости и уровня топлива и т. Д.
  • P6 с 8a и P3 с 10a - задние фары, стоп-сигналы и освещение салона.
  • За электрические стеклоподъемники спереди отвечают
  • P6 и P6 S 30A.
  • P7 и P10 от 7,5A отвечают за освещение номерного знака.
  • P8 от 16A и P5 с 20a отвечают за звуковой сигнал и различные реле.
  • P9 на 8a и P10 на 7,5A - в ответ на левый габарит и заднюю левую фару.

  • P10 на 8a и P11 на 7,5A - в ответ на огибающую правой фары и правую заднюю головку.
  • P11 с 8a и P2 с 10a отвечают за сигналы поворота и аварии.
  • P12 от 16A и P4 на 20a - для обогревателя заднего стекла, прикуривателя и вилки.
  • P13 и P14 с 8a и P15 / P14 от 7,5A - в ответ для осветителей / Дальний свет.
  • P15 / P16 с 8a и P13 / P12 от 7,5A - в ответ на осветители / средний свет.

Неисправности Электрики ВАЗ 2109 и их устранение

Частая проблема, связанная с ВАЗ 2109 с электрикой - это совмещение приборов. Он встроен в торпеду со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто ряд контрольных ламп.

Учитывать неисправности.

Указатели

  • Если не работает указатель температуры и не работает уровень топлива, то причиной может стать неисправность самих лампочек или датчиков и обрыв в цепи питания.
  • Лечение: Обзвон всей цепочки и проверка предохранителей. Если не помогло, то проверьте работоспособность приборов и датчиков с последующей их заменой.

Топливный бак стрелка

  • Бывает, что вы упомянули только заправочную станцию, но стрелка указателя возвращается в начало шкалы.
  • Проверяем, не сбился ли ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (лимит).
  • Снимите датчик и повторно отрегулируйте.
  • Если этот короче постоянно прыгает и в итоге падает до нуля, проблема в слабом контакте резистора. Может быть другая причина: обрыв резистора.
  • Лечение: Заменить регулятор уровня топлива на новый.

Лампочки

  • Еще одна популярная неисправность, связанная с постоянным горением этой лампочки.Причина может заключаться в закрытии самого датчика или его гибкой шины.
  • Лечение: Разбираем регулятор, расправляем шину и снимаем заглушку.

Контрольные лампы

  • Если на панели приборов не работают контрольные лампы, то они могут побороться или слабо сесть в патроны.
  • Лечение: Заменены лампы или прижаты их контакты.
  • Возможно, контакты окислились. В этом случае необходимо их хорошо очистить.

Проблемы со спидометром

  • Не менее распространенная неисправность, подразумевающая следующую операцию: замена кабеля.
  • Перед заменой рекомендуется проверить качество наконечника гайки наконечника.
  • Бывает, что при работе спидометра шумит. В этом случае, скорее всего, деформировался гибкий вал.

На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать завершенной.Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь решать подобные проблемы самостоятельно, то можете смело сэкономить семейный бюджет, ведь цена на услуги такого рода у автоэлектриков в наши дни чрезмерно завышена.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006 гг.), Как карбюраторный, так и инжекторный (ВАЗ-2111-80 (1.5и 8В), ВАЗ-11183-20 ​​(1.6и 8В)) двигателей. Признаки неисправности в системе зажигания могли быть при работе двигателя только на холостом ходу, а также на любом из режимов работы двигателя. При этом теряется часть мощности или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запуск двигателя становится невозможным.

Устранение неисправностей в системе зажигания обычно начинают с проверки наличия искры на свече зажигания, которая должна быть мощной, непрерывной, а ее цвет - сине-оранжевым.Если искр нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить от высоковольтного провода катушки зажигания, идущего к центральному выводу трамблера. Если на нем есть напряжение, значит, цепь низкого напряжения и сама катушка зажигания исправны. Затем проверкам подлежат бегунок и крышка крышки.

Их можно проткнуть по «массе», кроме того, в бегунке возможно и сопротивление ожогу, и появление коррозии на контактах крышки.Кроме того, износ или замерзание угольного стержня, с помощью которого напряжение с провода катушки зажигания передается на несущую пластину катушки, приведет к прекращению подачи высокого напряжения на свечу зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к трамблору, отсутствует, то нам придется изменить работу переключателя и самой катушки зажигания.

Так как на панели приборов есть вольтметр, то по перемещению его стрелки, в момент включения зажигания можно определить состояние переключателя.Если он без задержки перемещается от нуля до положения АКБ, соответствующего напряжению, то можно сделать вывод о неисправности переключателя. Если переключение переключателя ничего не дает, то придется проверить работу датчика Холла, находящегося внутри тратят.

Неисправность высоковольтных проводов будет хорошо видна в темное время, если открыть капот ВАЗ-2109 с двигателем, так как при обрыве провода они начинают светиться.

Неисправности замка зажигания ВАЗ 2109 - явление довольно распространенное.Этот элемент состоит из двух частей: механической и электрической.
Из-за данной неисправности замок зажигания на ВАЗ 2109 может представлять для многих большую проблему, с которой не справиться самостоятельно. Данное издание ставит перед читателем цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Что такое я

Для начала приведем структуру замка.
Узнаем, как это выглядит, каков принцип работы и так далее:

  • Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, потому что практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, не зависящие от замка. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийный пункт, лампочка салона и подсветка на торпеде.

  • Замки зажигания разные: нового или старого образца. Первая разновидность без реле имеет три позиции и короткий ключ, вторая с реле - четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Характерные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, вы можете устранить их своими руками, ведь на девятку, как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта в расчете на СТО.

Как убедиться в неисправности

Вот совет, как убедиться, что замок зажигания действительно не работает:

  • Вставьте ключ зажигания и поверните его в определенное положение.Обязательно встречаются в этой цепи в цепочке. Смотрим по схеме: если клавиша «1», работает ли наружное освещение или приборы управления;
  • Рекомендуется проверять все позиции замка. Если наблюдаются отклонения от нормы, проблема с замком;
  • Проверить исправность замка зажигания можно и следующим способом: покрутить руль, который не должен блокироваться. Блокировка на рабочем рулевом колесе должна быть только при вторичном повороте ключа из положения «1» в положение «2»;

  • Надежно проверить, работает ли замок, можно: взять обычную переносную лампу и одним концом подсоединить к массе, другим - к замку.Включите зажигание - если лампочка горит нормально, замок в порядке. Если лампочка тускло или не горит - замок неисправен.

Общие неисправности

Среди них на первом месте:

  • Замок ободряет. Это даже наблюдается в «девятках», когда замок новый. Причина - заводской брак или то, что показано ниже.

Примечание. Стан замка может быть из-за проблем взаимодействия со стартером.В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок сломается.

  • Замок со временем изнашивается, что приведет к его плохой работе;
  • Замок зажигания легко обнадеживает неудачной попыткой угона автомобиля, а также любым неточным движением.

Ремонт и замена

Как правило, замок можно отремонтировать. В случае неудачи его придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранилась или есть возможность поменять замок целиком, то лучше сделать последнее.

Личинки и их замена

Итак, сделайте следующее:

  • Снимите крышку и отверните болты крепления, затягивая хомут замка зажигания.

Примечание. У болтов есть срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала ослабляют ударом неровностей, а потом откручивают проходом.

  • Две части зажима отделяются, чтобы выйти из зацепления;
  • Личинку можно менять уже на этом этапе эксплуатации;
  • Вытаскиваю боковой штифт, который держит личинку в замке.

Совет. Личинку легко демонтировать тонкой отверткой, например, с часов. При этом нужно постучать по замку молотком.

  • Если вытащить личинку, после того, как был удален боковой штифт, ничего не получится, можно попробовать забить личинку тонким сверлом;
  • Если вам снова не удалось удалить личинку, рекомендуется окончательно удалить замок;
  • Удалите заглушки проводов.

Примечание. Одна из заглушек (та, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно прикрыть руку под панелью.

  • Если замок зажигания с реле, то используйте его из-под панели;
  • Разъем разъединителя;
  • Так же снимаем массовую проволоку;
  • Снимите крышку, нажав на защелку, а затем контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Проверка работы на месте перед тем, как собрать все на место.Поверните ключ внутри замка - все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки руля. Если рулевой вал не заблокирован при полном повороте балки, отрегулируйте правильное расположение замка на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головка не отломится. Использовать желательно ключ на «10».

Контактная группа

Если выход из строя замка заключен в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию замка (как это сделать, написано выше).
Вот несколько рекомендаций, которые необходимо соблюдать:

  • Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо раскрыть. Сделайте это проще всего с помощью шитья.

Неисправности замка зажигания на ВАЗ 2109 сможем устранить своими руками.В процессе работы будет очень полезно изучить различные фото - материалы и схемы, посмотреть тематический видеообзор.
Цена ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Система управления двигателем

- перевод на английский - exemplos inglês

Estes exemplos podem conter palavras rudes baseadas nas suas pesquisas.

Estes exemplos podem conter palavras coloquiais baseadas nas suas pesquisas.

Отопитель управляется встроенной электроникой или системой управления двигателем .

Система управления двигателем ВАЗ-2111 с распределенным впрыском топлива по нормам токсичности ЕВРО-2 (контроллеры М1..1 Н и Январь-5.1) ВАЗ-21083, 21093, 21099, 21102, 2111, 21122, 2114, 2115.Руководство по обслуживанию и ремонту.

O gistema de gerenciamento do motor VAZ-2111 com distribuídas de injeção de combustível sob as normas daxicidade do EURO-2 (M1 controladores..1 N e janeiro-5.1) ВАЗ-21083, 21093, 21099, 21102, 2111, 21122, 2114, 2115. Guia de manutenção e reparação.

Подключается к LMI и системе управления двигателем через CAN-BUS.

Я остановился, чтобы отключить систему управления двигателем .

Изменения включали генератор на 180 ампер, два электрических вентилятора охлаждения, электронные дроссели и полностью новую систему управления двигателем VENOM .

В качестве мудрых решений входят альтернативные 180-амперные, электрические вентиляторы, электрические системы и новые системы VENOM для двигателя .

Примеры деталей включают глушители для измерения шума и систему управления двигателем (ECU) для измерения выбросов выхлопных газов.

Como exemplos de peças podem referir-se os silnciadores para medição do ruído e o sistema de gestão do motor (ECU) para a medição das emissões pelo tubo de escape.

Автомобиль оснащен модифицированным двигателем, топливной системой и системой управления двигателем , которая позволяет автомобилю работать на обычном бензине или этаноле и на любой смеси этих двух видов топлива.

O Carro Possui Um Motor Modificado, o Sistema de Fibrevel E o System de Grenciamento Do Motor , que permite ao veículo rodar com gasolina comum ou etanol, e de qualquer mistura entre estes dois combustíveis.

Данные стендовых испытаний от производителя двигателя принимаются при условии, что система управления двигателем идентична (т. Е. Имеет как минимум такой же блок управления двигателем).

São aceites dados de ensaio do fabricante do motor desde que o sistema de gestão do motor seja idêntico (isto é, tenha, pelo menos, a mesma UCE).

Система работает, вставляя «толкатель» между кулачковым валом и клапаном, и система управления двигателем может контролировать количество масла, которое попадает в «толкатель», таким образом изменяя эффективный профиль открытия впускного клапана.

O sistema funciona inserto um "excêntrico" Entre a árvore de cames e a válvula e o sistema de gerenciamento do motor pode controlar a quantidade de óleo que é allowida para o "excêntrico", almissterando de asim.

Поддерживаются модификации данных ЭБУ следующих типов: EMS - Система управления двигателем .

Неисправность в системе управления двигателем .

Неисправность в системе управления двигателем .

В рамках нашей работы по постоянному совершенствованию мы оптимизировали систему управления двигателем .

Система управления двигателем интерпретирует команду от акселератора и выполняет необходимые действия.

В случае тяжелого ЭМИ любое транспортное средство с электронной системой управления двигателем будет уязвимо, чтобы стать бесполезным.

Нет caso de uma EMP forte, qualquer veículo com uma gestão eletrônica no motor estaria vulnerável, tornando-se inútil.

В режиме SPORT электронная система управления двигателем требует более резкого отклика.

Система управления двигателем адаптирует настройку автомобиля к изменениям качества природного газа.

O comando do motor do veículo adapta-se às diversas qualidades de gás natural.

Коробка DIS, система управления двигателем , главный жгут ...

DHC Diesel Hydraulic Control (DHC) объединяет рабочую и приводную гидравлику с системой управления дизельным двигателем .

Если контрольная лампа загорается, значит неисправность в системе управления двигателем .

Se a luz de controlo acender ao ligar an ignição, então está a fazer-se uma pre-incandescência .

A0021 ВОЗДУШНЫЙ ФИЛЬТР LADA Nova Air Supply Sys Сентябрь 85 ~ декабрь 89 1,5 л ВАЗ 2103 2103 кВт: 55 Система подачи воздуха Янв 88 ~ декабрь 89 1,5 л ВАЗ 2105.3 2103 кВт: 55 Система подачи воздуха июн 89 ~ декабрь 89 1,5 л ВАЗ 2109,3 кВт: 52

LADA Nadeschda

Система подачи воздуха Дек 97 ~ Дек 06 1,7 л ВАЗ 2121,3 кВт: 60

Система подачи воздуха Дек 97 ~ Дек 06 1,7 л ВАЗ 2121,4 кВт: 59

Система подачи воздуха декабрь 97 ~ декабрь 06 1,8 л ВАЗ 2130 кВт: 60

Система подачи воздуха декабрь 97 ~ декабрь 06 1,8 л ВАЗ 2130,1 кВт: 67


LADA Niva

Система подачи воздуха апр 80 ~ март 95 1,6 л ВАЗ 2121 2121 кВт: 54

Система подачи воздуха Янв 93 ~ декабрь 00 1,7 л ВАЗ 2121.4 2121 кВт: 59


LADA Nova

Система подачи воздуха сен 81 ~ декабрь 89 1,2 л ВАЗ 2105 2101 кВт: 44

Система подачи воздуха Май 81 ~ декабрь 89 1,3 л ВАЗ 2105 2105 кВт: 48

Система подачи воздуха март 85 ~ декабрь 89 1,5 л ВАЗ 2105 2103 кВт: 55

Система подачи воздуха сентябрь 85 ~ декабрь 89 1,5 л ВАЗ 2103 2103 кВт: 55

Система подачи воздуха Янв 88 ~ декабрь 89 1,5 л ВАЗ 2105.3 2103 кВт: 55

Система подачи воздуха июн 89 ~ декабрь 89 1,5 л ВАЗ 2109,3 кВт: 52

Система подачи воздуха Янв 90 ~ февраль 93 1,5 л ВАЗ 2103 кВт: 55

Система подачи воздуха, август 94–1.5 л ВАЗ 2103 2103 кВт: 49

Система подачи воздуха Янв 88 ~ декабрь 89 1,6 л ВАЗ 2107,4 2106 кВт: 56

Система подачи воздуха август 94 ~ 1,7 л кВт: 62

Система подачи воздуха июн 96 ~ 1,7 л ВАЗ2107 кВт: 62


LADA Самара

Air Supply Sys Feb 96 ~ 1,1 л ВАЗ 2108 21081 кВт: 43

Air Supply Sys Feb 96 ~ 1,1 л ВАЗ 2109 21081 кВт: 43

Air Supply Sys Feb 96 ~ 1,1 л ВАЗ 2109.9 21081 кВт: 43

Система подачи воздуха Янв 86 ~ декабрь 94 1,3 л ВАЗ 2108 2108 кВт: 48

Air Supply Sys 96–1 февраля.ВАЗ 2108 3 л. КВт: 50

Air Supply Sys Feb 96 ~ 1,3 л ВАЗ 2109 кВт: 50

Air Supply Sys Feb 96 ~ 1,3 л ВАЗ 2109,9 кВт: 50

Система подачи воздуха сентябрь 91 ~ 1,5 л ВАЗ 2108 21083 кВт: 50

Система подачи воздуха сентябрь 91 ~ 1,5 л ВАЗ 2109 21083 кВт: 50

Система подачи воздуха сентябрь 91 ~ 1,5 л ВАЗ 2109.9 21083 кВт: 50


LADA Toscana

Система подачи воздуха Дек 85 ~ Дек 89 1,3 л ВАЗ 2107 2105 кВт: 48

Система подачи воздуха сентябрь 83 ~ февраль 93 1,5 л ВАЗ 2107 2103 кВт: 55


JS A0021
AZUMI A40021

ФИАТ 4119668

ФИАТ 44115780

ВАЗ 2101-1109-100

ВАЗ 2121-1109-100

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
