схема простой сигнализации для дома, описание

Самодельные системы охранных сигнализаций бывают разные. Некоторые из них довольно сложные, и для того, чтобы собрать их, нужны определенные навыки. Однако в качестве организации охраны дома можно использовать самое простое устройство. Здесь может применяться только одна микросхема типа К561ЛЕ5 и схема при этом получается предельно простая, собрать ее сможет даже новичок.

Простая охранная сигнализация своими руками оснащается герконовым датчиком, который «следит» за входной дверью. Также здесь имеется кнопочная клавиатура и предохранение от попытки подобрать код. Для визуального предупреждения используется светодиодная индикация. Если горит красная лампочка — сигнализация включена и квартира находится под охраной. Если горит зеленый свет — можно смело входить.

Принцип работы схемы

Простая схема сигнализации для охраны дома представлена на рисунке. Главным элементом здесь выступает «защелка» на RS-триггере, который построен на компонентах D1. 1 и D1.2. Герконовый элемент SG1 представляет собой датчик положения дверей и работает он вместе с постоянным магнитом. Такой замок можно смастерить самому, применяя магнит от обычного кухонного шкафа.

Принцип работы самодельного замка заключается в следующем. В одной его половине находится постоянный магнит, а в другой — металлическая пластина. Одна из них крепится к двери. Вторая, с удаленной металлической пластиной, оснащается герконом КЭМ-1 и крепится к дверной коробке. Если дверь находится в закрытом положении, две части замка прижимаются, магнит оказывает действие на геркон, замыкая его контакты. Если же дверь открывается, магнит уходит, и контакты геркона размыкаются.

Для подачи сигнала могут применяться самые разные устройства. Например, можно применять акустические элементы, звонки повышенной мощности или электрические сигнализаторы, которые получают питание от электрической сети. Также довольно эффективной является электронная сирена. Но, если хочется применить более современные системы, стоит выбрать устройство, которое способно передавать сигнал тревоги, используя радио или сотовую систему связи. Простейшим же решением является применение сирены от охранной системы обычного автомобиля. В любом магазине, где продается электроника для автомобилей, такое устройство можно купить, и стоит оно недорого.

Как вариант можно использовать обычный сотовый телефон, настроенный таким образом, что при нажатии какой-либо кнопки будет отправляться определенное сообщение SMS на конкретный номер телефона. Далее вам потребуется вскрыть телефон и подключить контакты реле сигнализации параллельно выбранной кнопке телефона. Подробнее — смотрите видео в конце статьи.

Для выключения системы сигнализации, которая сработала, потребуется обеспечить логическую единицу на выводе 6 компонента D1.2. Для блокировки сигнализации, нужно сберегать эту единицу, в таком случае сигнализация не сработает. Если на выводе 6 компонента D1.2 появится сигнал, на выходе будет обеспечен логический нуль, и изменения на другом входе не будут оказывать на него никаких действий.

Отключение системы

Чтобы отключить сигнализацию снаружи, следует применить клавиатуру, которая содержит 10 кнопок. На схеме кнопки обозначены от S0 до S9. Такими же являются их подписи, от 0 до 9. Лучше всего выбирать код из трех цифр, он самый удобный.

После того, как выбрано кодовое значение, все соответствующие кнопки следует соединить последовательно, а затем подсоединить между контактами 1 и 4. Кнопки, которые остались, также следует спаять, но параллельно, и подсоединить между контактами 3 и 10.

Система, схема которой приведена на рисунке, использует вариант кода «024». Чтобы задействовать его, нужно вместе нажать кнопки 0, 2 и 4. В результате конденсатор С2 через резистор R3 зарядится до логической единицы и заблокирует триггер, или же обнулит его. В результате загорится зеленый сигнальный светодиод, обозначенный HL1 и погаснет красный HL2. Это значит, что сигнализация отключена, и дверь дома можно смело открывать. Но, примерно за минуту конденсатор С2 разрядится через R2 и охранная сигнализация снова включится.

Стоит отметить, что конденсаторы нужно подбирать, рассчитанные на напряжение не ниже 25 вольт. Реле подойдет типа BJ-118-1C или подобное ему. Что касается светодиодов, то можно подобрать любые: красный и зеленый.

Для проведения блокировки системы сигнализации в помещении применяется выключатель S10. Его следует размещать внутри дома, и если он включен, устройство работать не будет.

Предотвращение попытки подбора кода

Чтобы защитить сигнализацию от подбора кода злоумышленниками, к кнопкам, которые не входят в код, подключается параллельно конденсатор С2, но без резистора. В результате, когда лишь одна неверная кнопка будет нажата, конденсатор С2 моментально разрядится и некоторое время будет оставаться незаряженным, даже если после этого будет введен правильный код.

При наборе правильного кода, нужно некоторое время удерживать кнопки, ожидая переключения сигнальных светодиодов. И только после того, как загорится зеленый индикатор, можно открывать дверь.

Будет ли такая самодельная сигнализация работать эффективно? В первую очередь стоит сказать, что главным преимуществом такой системы является простота. Ее можно собрать самостоятельно и это обойдется недорого. В некоторых случаях она сможет предотвратить проникновение в квартиру, сообщая об этом владельцу. Однако стоит помнить, что самую надежную защиту дома сможет обеспечить только профессиональное оборудование, которое устанавливают специалисты.

Видео по теме

Какую выбрать схему охранной сигнализации, описание популярных систем

Частые поездки и необходимость оставлять дом без присмотра требуют принятия каких-либо мер, позволяющих не переживать за сохранность собственного имущества. Наилучшим выходом из такой ситуации является установка охранной сигнализации.

Но так как существуют различные виды оборудования и способы обеспечения контроля, то прежде чем выполнять монтаж стоит выбрать оптимальный вариант для себя. Охрана объектов может быть построена различными способами, и какая схема охранной системы оповещения будет наилучшей для вашего дома зависит от разных причин.

Но какой из существующих вариантов наилучший и как сделать правильный выбор? Ответы будем искать у специалистов.

Содержание:

Немного об охране объекта
Описание разнообразных схем
Электрическая принципиальная система
Описание популярных схем и их применение
Совет от специалистов
Делаем правильный вывод

Немного о охранной системе оповещения

Представить магазин, банк, да и любые другие объекты без охраны в современном обществе невозможно. Поэтому производители и занимаются разработкой новых и усовершенствованием имеющихся устройств, стараясь сделать их работу максимально эффективной.

В систему сигнализации входят приборы, работа которых направлена на обнаружение нарушений на охраняемой территории. Они осуществляют сбор, обработку и передачу на пульт информации о появлении посторонних лиц.

Разнообразие схем

Чтобы понять, как работает охранная система стоит познакомится с самыми простыми в которых подается световой и звуковой сигнал,если на объекте появляются непрошеные гости.

Чаще всего в таких системах применяются замыкающие или размыкающие контакты. Охранная сигнализация приток, схема подключения которой представляет собой следующий вариант.

В сеть включают магнитные переключатели и проволочные шлейфы. Несколько таких цепей объединяет устройство контроля, что хорошо видно на размещенной ниже схеме.

Но схема сигнализации зависит от сферы ее применения, ведь они используются не только для помещений, а устанавливаются также на автомобилях, сейфах. Для последних целесообразно применять детектор близости, реагирующий на приближение человека.

А ниже размещена схема детектора, наглядно показывающая как должны соединяться детали цепи.

В ней два конденсатора включены последовательно, из этой же точки идет ответвление на сейф. Далее контролирующая часть соединяется с генератором низкой частоты. При близости человека к сенсору на него подается напряжение, что приводит к снижению уровня сигнала на входе и приводит к срабатыванию системы.

Многосенсорные модели позволяют осуществлять контроль большой территории, но разбитой на сектора, в зависимости от числа фотоэлементов. Такая схема охранного типа оснащена одним источником света, который располагается обычно в центре помещения.

Охрана объектов может реализовываться с помощью ультразвукового устройства, которое реагирует на движение. Его структура приведена ниже.

Схема Шлейф охранной сигнализации имеет следующий принцип работы. Отраженный сигнал передается на приемник, где происходит его усиление до необходимого уровня. Далее он передается на вход смесителя. При этом если на пути будет встречен объект, то частота сигнала изменяется согласно скорости движения. При отсутствии помех на оба входа датчика передается одинаковы по частоте данные.

Особенности электрической принципиальной схемы

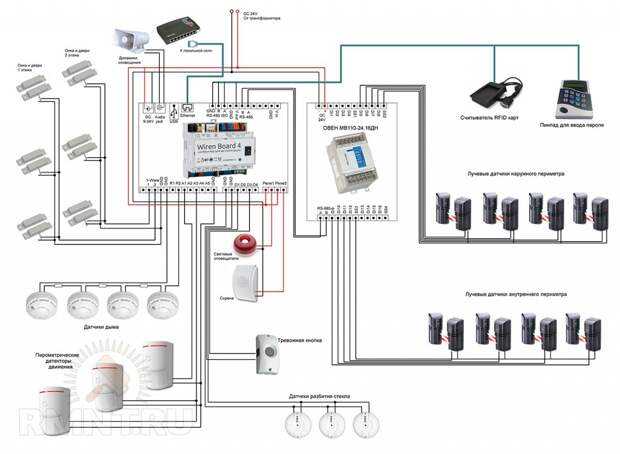

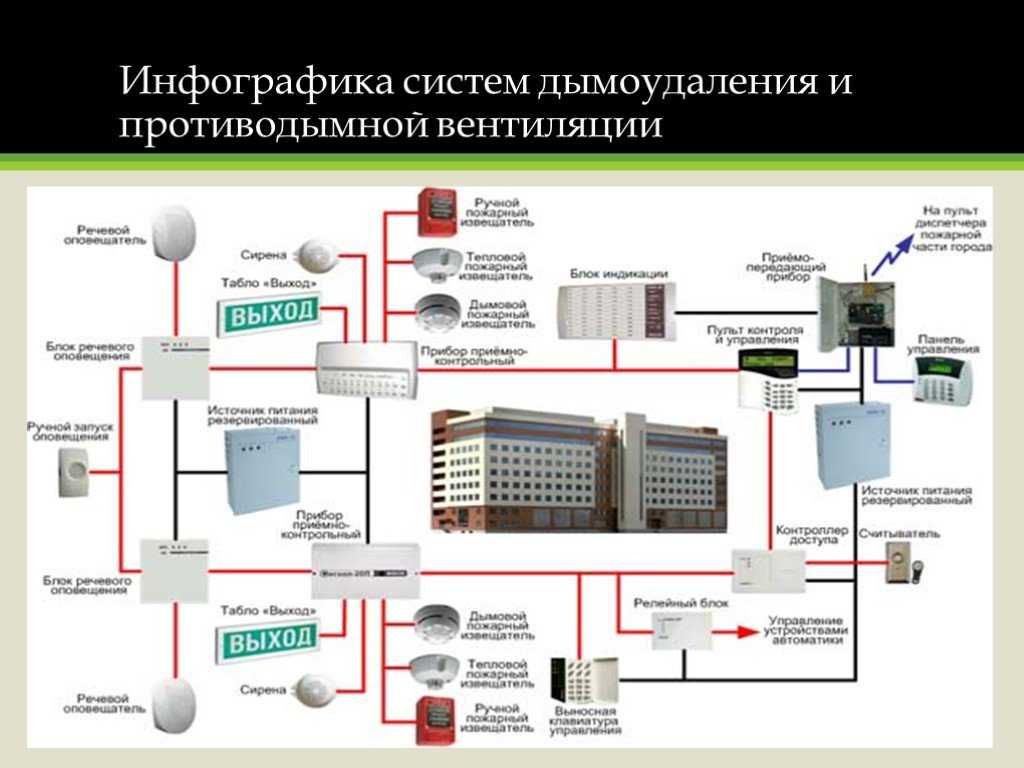

Любая охранная сигнализация состоит из различных приборов, объединенных меду собой. Лучше всего эти связи показывает структурная схема сигнализации охранного типа.

К ее особенностям относятся следующие моменты. Во-первых, за управление работой отвечает специальная кнопка. Однако она может быть заменена устройством для автомобилей или с контроллером, если система будет применяться не в жилом помещении, а для охраны транспортного средства или промышленных зданий.

Но так как рассматриваемая схема чаще всего используется для жилья, то была выбрана кнопка.

К недостаткам таких систем можно отнести задержку срабатывания ОС при появлении нарушителя. Этот аспект может быть устранен при помощи технических решений. Например, в этой схеме использованы звуковые оповещатели, которые включаются через 2 с.

В качестве охранных датчиков здесь выбраны два пассивных (герконы) и столько же активных (детекторы движения). Принцип управления такой системой достаточно простой. Он заключается в нажатии кнопки для постановки ОС в режим охраны. Это приводит к частому миганию светодиода. После закрытия двери звучит сигнал подтверждения, что включен режим охраны.

Вот и весь принцип работы системы, он достаточно прост и справиться с его запуском сможет каждый.

Электронные системы и схемы безопасности. Часть 1 , угрозы или неприятности (такие как физическое нападение, кража имущества, нежелательное вторжение человека или животного, поломка машины или риск пожара, поражения электрическим током или заражения паразитами и т. д.) можно описать как систему «безопасности».

«Электронная» система безопасности — это система, в которой действия системы сильно зависят от электронных схем. Простыми примерами таких систем являются электронные дверные звонки и мышеловки, дверные замки с кодовым замком и домашняя охранная сигнализация.

Этот начальный эпизод этой серии начинается с объяснения основных принципов электронной системы безопасности, а затем продолжается описанием широкого спектра устройств, которые можно использовать в современных электронных системах безопасности.

Эта основная тема будет продолжена в следующей части сериала, но все последующие эпизоды будут показывать практические примеры различных конкретных типов электронных систем и схем безопасности низкой и средней сложности.

ОСНОВЫ ЭЛЕКТРОННОЙ СИСТЕМЫ БЕЗОПАСНОСТИ

Все электронные системы безопасности состоят из основных элементов, показанных на Рисунок 1 . Здесь один или несколько датчиков «опасности» размещаются в передней части системы и генерируют электрический выходной сигнал при обнаружении опасности. Выход сенсорного блока по каналу передачи данных подается на блок обработки сигналов принятия решения, а выход этого блока по другому каналу данных подается на блок реагирования на «опасность», такой как сигнал тревоги или электромеханический триггер. или выключить устройство.

РИСУНОК 1. Основные элементы электронной системы безопасности.

Обратите внимание на Рисунок 1 , что каждый из трех основных элементов системы показан с использованием собственного источника питания, но на практике два или более элементов могут использовать один источник питания.

На рисунках 2 с по 5 в базовой форме показаны четыре различных типа систем безопасности низкой и средней сложности. Первый из них (, рис. 2, ) представляет собой простой электронный дверной звонок или систему сигнализации входа в магазин, в которой датчик «опасности» представляет собой кнопочный переключатель в случае системы дверного звонка или дверного звонка. встроенный микропереключатель (или выключатель прижимного мата и т. д.) в случае проходной системы.

РИСУНОК 2. Электронный дверной звонок или система входа в магазин.

В обоих случаях действие схемы таково, что при замыкании переключателя S1 он активирует синхронизирующий генератор, который включает звуковой генератор сигнала тревоги на период 10 секунд, независимо от фактической продолжительности замыкания переключателя, и повторяет это действие каждый раз время, когда S1 закрыт.

В идеальном случае схема этого типа потребляет нулевой ток покоя. Обратите внимание, что в случае цепи дверного звонка датчик «опасности» (S1) приводится в действие неизвестным посетителем добровольно, с преднамеренной попыткой привлечь внимание домовладельца, но в случае с магазином — схема входа, S1 невольно приводится в действие посетителем и предупреждает владельца магазина о присутствии потенциального покупателя или вора.

На рис. 3 показана простая схема домашней охранной сигнализации. Здесь основная система сигнализации включается замыкающим выключателем S2 с ключом, а датчик «опасности» S1 фактически состоит из любого желаемого количества последовательно соединенных нормально замкнутых выключателей (обычно герконовых и магнитных), каждый из которых подключен к защищенной двери или окну, чтобы составной переключатель S1 размыкался при открытии любой защищенной двери или окна или при разрыве проводки S1.

РИСУНОК 3. Простая бытовая охранная сигнализация.

В этом случае R1 подает высокий уровень на вход фильтра нижних частот, подавляющего переходные процессы, и после небольшой задержки (обычно около 200 мс) на выходе фильтра срабатывает генератор пятиминутного таймера, который через реле RLA включает реле RLA. транзистор Q1 и тем самым активирует внешний тревожный звонок или сирену через контакты реле RLA/1.

После активации реле и сигнализация автоматически выключаются по истечении пятиминутного периода времени, но их можно выключить или сбросить в любой момент, открыв ключ-выключатель S2. Аварийный сигнал можно проверить в любое время, с замыканием S2 или без него, с помощью кнопочного выключателя S3, который напрямую замыкает RLA.

На рис. 4 в графическом виде показана современная пассивная инфракрасная (PIR) система обнаружения движения, которая может использоваться для автоматического подачи сигнала тревоги или включения прожекторов, когда человек входит в зону обнаружения PIR (PIR имеет типичное максимальное диапазон 12 метров, а поле имеет вертикальный размах около 15 градусов и горизонтальный размах от 90 до 180 градусов).

РИСУНОК 4. Пассивная инфракрасная (PIR) система обнаружения движения.

ПИК-датчик обнаруживает небольшое количество инфракрасного излучения, создаваемого теплом человеческого тела, но выдает «тревожный» сигнал только тогда, когда источник тепла значительно перемещается в пределах поля обнаружения. Большинство PIR-модулей обладают хорошей устойчивостью к ложным срабатываниям; некоторые типы имеют выходное реле, которое обычно замкнуто (включено), но размыкается (выключается) при обнаружении злоумышленника, сбое или отключении источника питания устройства; блоки этого последнего типа обычно нуждаются в источнике питания 12 В постоянного тока и потребляют ток покоя около 20 мА. Устройства PIR широко используются для защиты помещения или зоны в современных системах охранной сигнализации.

На рис. 5 показаны — в упрощенном виде — основные элементы современной домашней «беспроводной» системы охранной сигнализации, в которой каналы передачи данных между различными основными частями системы имеют форму закодированного РЧ (обычно 418 МГц). или 458 МГц), что значительно упрощает установку.

РИСУНОК 5. Беспроводная система охранной сигнализации.

Сердцем системы является главная панель управления, в которой находятся беспроводной приемник, декодер и логика управления, а также мощная мини-сирена, а также выход, который может активировать внешнюю мощную сирену и световой стробоскоп. блок сигнализации. В каждом блоке датчиков «опасности» системы находится небольшой радиочастотный передатчик и антенна, которые посылают закодированный сигнал в условиях опасности; каждое из устройств рассчитано на не менее шести месяцев нормальной работы от небольшой батареи.

Большинство бытовых беспроводных систем охранной сигнализации могут использоваться для контроля максимум от четырех до шести зон (отдельных охраняемых территорий) с помощью соответствующих датчиков. Датчики бывают трех основных типов: типы «контакт-выключатель» передают сигнал опасности при размыкании одного или нескольких последовательно соединенных нормально-замкнутых выключателей и могут использоваться для защиты зоны любого желаемого размера; Типы «PIR» передают сигнал опасности, когда человек находится в поле зрения блока PIR, и могут использоваться для защиты зоны ограниченного размера; Типы «паника» передают сигнал опасности при нажатии кнопки брелока и могут использоваться для защиты человека от внезапного физического нападения или угрозы, когда он находится в зоне действия приемника системы (блока управления).

Датчики всех трех типов также посылают контрольные сигналы, которые предупреждают о сбое заряда батареи или преднамеренном вмешательстве и т. д. Таким образом, беспроводная система охранной сигнализации обеспечивает высокую степень безопасности.

Обратите внимание, что простые электронные системы безопасности, такие как те, что показаны на рисунках 2 и 3 , могут быть легко и дешево собраны своими руками, но сборка PIR-модуля из нерентабельна. в качестве проекта «сделай сам», или рентабельного или законного (поскольку радиочастотные передатчики должны быть сертифицированы утвержденным государственным или национальным органом) для создания (а не покупки) Рис. 5 Тип беспроводной системы охранной сигнализации в виде чистого проекта «сделай сам».

Коммерческие ИК-датчики и беспроводные устройства охранной сигнализации могут, однако, легко использоваться в качестве специальных элементов, которые можно встраивать в самые разные системы безопасности, сделанные своими руками.

НАДЕЖНОСТЬ СИСТЕМЫ БЕЗОПАСНОСТИ

Важнейшим параметром любой практической электронной системы безопасности является ее надежность при выполнении поставленной задачи. В частности, все такие системы должны быть просты в использовании, трудно отключаемы и иметь хорошую устойчивость к сбоям в работе и генерации ложных срабатываний (которые очень быстро подрывают доверие пользователя к системе).

Степень и типы надежности, требуемые от системы безопасности, зависят от уровня безопасности, для обеспечения которого предназначена система. Бытовые системы охранной сигнализации (в которых только несколько членов семьи имеют доступ к основным функциональным частям системы) имеют, например, относительно низкие требования к защите от несанкционированного доступа, но системы защиты от взлома, используемые в крупных магазинах и магазинах, — в которых общественность имеет легкий доступ ко многим охраняемым зонам в обычные часы «открытия» — предъявляет очень высокие требования к защите от несанкционированного доступа.

На общую надежность любой электронной системы безопасности большое влияние оказывает природа ее основных системных элементов, т. е. блоки обнаружения опасности, каналы передачи данных и т. д.

Простые электромеханические датчики опасности, такие как герконы и нажимные пластины переключатели имеют, например, гораздо более высокий внутренний уровень надежности, чем электронные датчики, такие как ультразвуковые, микроволновые и простые световые детекторы проникновения, но электронные переключатели безопасности с клавиатурой обычно имеют гораздо большую надежность, чем механические переключатели с ключами, которые они разработали. заменить и тд.

Чтобы получить полезное представление об этом предмете, читатель должен хорошо понимать широкий спектр элементов, которые используются в современных электронных системах безопасности, а именно:

ЭЛЕМЕНТЫ СИСТЕМЫ БЕЗОПАСНОСТИ

Все электронные системы безопасности состоят — как показано в Рисунок 1 — одного или нескольких датчиков «опасности», которые генерируют какой-либо электрический выходной сигнал при обнаружении опасности и передают этот выходной сигнал — через канал передачи данных и блок обработки сигнала принятия решения — на «опасность». блок реагирования, такой как сигнализация, электромеханический пусковой механизм или отключающее устройство.

Таким образом, кроме самого блока обработки сигналов, тремя другими основными элементами любой электронной системы безопасности являются сенсорный блок, канал передачи данных и блок реагирования, и каждый из этих элементов может принимать электромеханические, электрические или электронную форму.

Каждый из этих трех основных элементов доступен в различных формах, и наиболее важные из них описаны в оставшихся разделах этой главы.

ЭЛЕКТРОМЕХАНИЧЕСКИЕ ДАТЧИКИ

ПРОСТЫЕ ПЕРЕКЛЮЧАТЕЛИ
Простейшими и наиболее широко используемыми электромеханическими датчиками являются обычные электрические переключатели различных типов, показанные на рисунках от 6(a) до 6(e) . Типы, показанные в (a) — (d) , являются типами с линейным приводом от давления и могут принимать обычные формы с ручным управлением или могут быть микропереключателями, которые активируются механическим движением двери, окна или машины. часть и т. д. Тип (e) представляет собой поворотный многоступенчатый переключатель, работающий от давления, который (обычно) активируется вручную.

РИСУНОК 6. Пять основных конфигураций коммутатора.

Датчик, показанный в (a) , представляет собой нормально разомкнутый (НО или НО) кнопочный переключатель; (b) — нормально замкнутый (NC или NC) кнопочный переключатель; (c) — однопозиционный однополюсный (SPST) тумблер, (d) — однополюсный двухпозиционный (SPDT) или «перекидной» тумблер; и (e) представляет собой однополюсный четырехпозиционный поворотный переключатель.

Рисунок 7 показывает три основных способа использования обычных электрических выключателей в силовых (или сигнальных) коммутационных приложениях. В (a) переключатель SPST используется в качестве контроллера включения / выключения для переключения питания на одну нагрузку; в (b) однополюсный трехпозиционный переключатель используется в качестве распределителя мощности для переключения питания на любую из трех нагрузок; а в (c) используется в качестве селектора мощности для подключения любого из трех источников питания к одной нагрузке.

РИСУНОК 7. Три основных типа схемы переключения питания (или сигнала).

Электромеханические датчики с коммутируемым выходом доступны в различных основных типах, включая чувствительные к температуре термостаты, чувствительные к ориентации переключатели «наклона» и «опрокидывания», чувствительные к давлению «матовые» переключатели, переключатели безопасности с ключом, и чувствительные ко времени «таймерные» переключатели, все из которых показаны в базовой форме на рисунках с 8 по 10 .

ТЕРМОСТАТЫ
Термостаты представляют собой переключатели включения/выключения, активируемые температурой, которые обычно работают по принципу «биметалла», показанному на рис. 9.0022 Рисунок 8(a) , в котором биметаллическая полоса состоит из двух связанных слоев проводящего металла с разными коэффициентами теплового расширения, что приводит к изгибу полосы пропорционально температуре и установлению (или разрыву) физического и электрического контакта с фиксированный контакт переключателя при определенной температуре.

РИСУНОК 8. Базовая конструкция простого биметаллического термостата (a) и символы для (b) фиксированного и (c) регулируемого термостатов.

На практике биметаллический элемент может иметь форму полосы, спирали или конического диска с защелкой, в зависимости от применения, а температурная точка срабатывания может регулироваться или не регулироваться. На рисунках 8(b) и (c) показаны символы, используемые для обозначения фиксированных и регулируемых термостатов.

Доступны различные термостаты, которые можно легко использовать для автоматического контроля температуры или предупреждения об опасности (пожар или мороз). Их главный недостаток в том, что они страдают гистерезисом; как правило, отрегулированный термостат хорошего качества может закрыться, когда температура поднимется, скажем, до 21 ° C, но не откроется снова, пока она не упадет до 19 ° C. 0,5°С.

ПЕРЕКЛЮЧАТЕЛИ НАКЛОНА
На рис. 9(a) показана основная конструкция и принцип действия ртутного переключателя наклона, который (в данном примере) состоит из полости сигарообразной формы, образованной внутри блока, состоящего из двух электрически соединенных металлические торцевые контакты и центральный металлический контакт, которые разделены изолирующими секциями.

РИСУНОК 9. Основная конструкция ртутных переключателей (a) и (b) .

Полость содержит глобулу ртути, которая опирается на центральный контакт, но изолирована от концевых контактов при горизонтальном положении выключателя, но катится и касается одного или другого из концевых контактов (а также центрального контакта) при переключатель значительно наклонен (обычно более чем на 10 градусов) по отношению к горизонтали.

Таким образом, ртутный «переключатель» обычно разомкнут, но закрывается при наклоне и может использоваться для активации сигнала тревоги при попытке переместить обычно стационарный защищенный объект, такой как телевизор, компьютер или аудиосистема. и т. д.

ВЫКЛЮЧАТЕЛИ ОПРОКИДЫВАНИЯ
На рис. 9(b) показана основная конструкция и принцип действия ртутного аварийного выключателя. В этом случае резонатор имеет достаточно крутые стороны, а конструкция такова, что шарик ртути касается как кольцевого контакта, так и центрального контакта, когда блок находится в вертикальном положении, и, таким образом, действует как замкнутый переключатель, но размыкает этот контакт и действует. в качестве открытого выключателя, когда устройство сильно наклонено (обычно более чем на 40 градусов) из вертикального положения.

Одним из распространенных применений этого типа выключателя являются отдельно стоящие электронагреватели, где выключатель встроен в устройство и соединен последовательно с кабелем питания, так что прибор автоматически выключается, если его случайно опрокинуть.

ПЕРЕКЛЮЧАТЕЛИ МАТОВ ДАВЛЕНИЯ
На рисунках 10(a) и 10(b) показан общий вид и базовая конструкция переключателя матов давления, который предназначен для скрытия под ковриком или ковром и действует как обычный — открытый переключатель, который замыкается, если человек сильно наступит на какую-либо часть переключателя.

РИСУНОК 10. Общий вид (a) и в разрезе (b) виды переключателя прижимного мата и символические изображения (c) с ключом и (d) с таймером переключатели SPDT.

Устройство состоит из двух листов металлической фольги, которые обычно разделены перфорированным листом пенопласта; этот бутерброд заключен в герметичный пластиковый конверт; когда человек наступает на конверт, его вес сжимает пенопласт, и металлическая фольга вступает в электрический контакт через перфорацию листа пенопласта.

Выключатели нажимного мата широко используются в бытовых и коммерческих системах охранной сигнализации; большинство таких переключателей имеют четыре выходных провода; два провода «переключателя» имеют частично оголенные концы. Два других провода не оголены, внутренне закорочены и служат для размыкания контактов. функция защиты от несанкционированного доступа, при которой система сигнализации активируется в случае обрыва проводки датчика (этот метод описан в разделе СВЯЗИ ПЕРЕДАЧИ ДАННЫХ в следующем выпуске этой серии), и ее можно игнорировать в большинстве бытовых приложений.

ПЕРЕКЛЮЧАТЕЛИ С КЛЮЧОМ
На рис. 10(c) показано условное изображение простого электрического переключателя SPST с ключом, в котором рычаг переключателя перемещается путем поворота ключа Йельского типа в соответствующем тумблерном механизме. Выключатели этого базового типа доступны во многих различных стилях переключателей и ключей и широко используются в приложениях безопасности в зданиях и транспортных средствах, а также в таких устройствах, как ПК и блоки управления охранной сигнализацией.

Наиболее важным параметром выключателя с ключом (или любого типа замка с ключом) является количество «отличий» или возможных профилей ключей; Переключатели типа Yale имеют несколько контактов (обычно пять), каждый из которых должен быть поднят на определенный уровень с помощью ключа, чтобы переключатель мог работать. Обычно каждый контакт имеет три возможных уровня, и, таким образом, простой пятиконтактный клавишный переключатель имеет 243 (= 35) отличий; если стержень ключа также имеет две длинные канавки, которые должны соответствовать лицевой пластине замка и иметь, скажем, еще девять отличий, общее количество отличий увеличивается до 2187.

ВЫКЛЮЧАТЕЛИ ВРЕМЕНИ
На рис. 10(d) показано символическое изображение простого аналогового электрического переключателя SPST с временным управлением, в котором плечо переключателя перемещается с помощью механического (заводного или медленного отпускания), электрического (нагреваемого током термостат) или электромеханический (синхронный двигатель плюс редуктор) механизм синхронизации.

Выключатели этого базового типа доступны во многих различных стилях переключателей с различными временными диапазонами и широко используются в приложениях безопасности с переключением света и соленоидами.

Герконовые переключатели
Одним из наиболее полезных типов электромеханических сенсорных устройств с переключаемым выходом является «герконовый» переключатель, который активируется в присутствии подходящего магнитного поля и особенно полезен в приложениях с датчиками приближения.

РИСУНОК 11. Базовая конструкция геркона.

На рис. 11 показана базовая конструкция геркона, состоящего из упругой пары магнитных язычков противоположной полярности с покрытыми пластинами низкоомными контактами, запаянными в стеклянную трубку, заполненную защитными газами. Противоположные магнитные поля язычков обычно удерживают их контакты друг от друга, поэтому они действуют как разомкнутый переключатель, но эти поля можно обнулить или обратить вспять, поместив язычки в магнитное поле, генерируемое извне (см. 9).0022 Рисунок 12 ), чтобы геркон действовал как замыкающий переключатель.

РИСУНОК 12. Геркон , управляемый катушкой (a) или магнитом (b) .

Герконовый переключатель можно активировать, поместив его язычки в генерируемое извне магнитное поле, которое может быть получено либо от электрической катушки, окружающей стеклянную трубку, как на схеме «герконового реле» Рис. 12(a) , или с помощью постоянного магнита, расположенного в нескольких миллиметрах от трубки, как показано на рис. 0022 Рисунок 12(b) .

Герконовые реле используются так же, как и обычные реле, но обычно имеют чувствительность к управляющему току в 10 раз лучше, чем стандартные реле. Комбинации геркона и магнита очень полезны в датчиках приближения в системах безопасности и т. д., как показано на рис. 13 .

РИСУНОК 13. Метод использования комбинации геркона и магнита для защиты двери или окна от взлома.

На рис. 13 показан метод использования трости и магнита для защиты двери или окна от взлома. Здесь геркон встраивается в дверную или оконную раму, а активирующий магнит встраивается рядом с ним в реальную дверь или окно, так что геркон меняет состояние всякий раз, когда дверь/окно открывается или закрывается. Таким образом, герконовый переключатель можно использовать для включения цепи сигнализации всякий раз, когда открывается защищенная дверь/окно. На практике трость и магнит могут принимать основные формы, показанные на рис. 9.0022 Рисунок 12(b) , или могут быть заключены в специальные кожухи, которые можно легко привинтить или встроить в раму/корпус двери/окна.

БАЗОВЫЕ СХЕМЫ КОММУТАЦИИ СИГНАЛОВ

Несколько сенсорных устройств с коммутируемым выходом могут использоваться для включения тревожного звонка или другого устройства путем их подключения в одном из основных режимов, показанных на Рис. 14 . В (a) выключатели соединены последовательно, поэтому сигнал тревоги звучит только тогда, когда все три переключателя замыкаются одновременно. В (b) , переключатели подключены параллельно, и при замыкании любого переключателя звучит сигнал тревоги.

РИСУНОК 14. Сигнальный звонок может быть активирован несколькими переключателями, соединенными (a) последовательно или (b) параллельно.

В большинстве практических систем охранной сигнализации используется сочетание последовательного и параллельного включения, как показано на примере Рис. 15. переключатель S2; после включения тревожный звонок можно активировать, замкнув любой из параллельно соединенных переключателей S3-S5.

РИСУНОК 15. Простая охранная сигнализация с использованием комбинации последовательно и параллельно соединенных переключателей.

В системах охранной сигнализации важные переключатели датчиков проникновения должны быть разомкнуты. типы, которые соединены последовательно и используются базовым способом, уже показанным в рис. 3 , так что сигнал тревоги активируется, если какой-либо переключатель размыкается или его провода обрезаются; R1 должен иметь высокое значение (обычно несколько МОм), чтобы обеспечить низкое потребление тока покоя.

ЭЛЕКТРИЧЕСКИЕ СЕНСОРНЫЕ УСТРОЙСТВА

ТЕРМИСТОРЫ
Термистор представляет собой устройство с пассивным сопротивлением, значение сопротивления которого очень чувствительно к температуре устройства. Практические термисторы доступны в форме стержня, диска и шарика, а также с положительным или отрицательным температурным коэффициентом (известные как типы PTC и NTC соответственно).

В отличие от электромеханических термостатов, они не имеют проблем с гистерезисом и поэтому подходят для использования в различных устройствах точного измерения температуры и переключения.

РИСУНОК 16. Символы, обычно используемые для обозначения термистора.

На рис. 16 показаны два альтернативных символа, которые можно использовать для обозначения термистора. В большинстве практических приложений термисторы используются в сочетании с электронной схемой, которая дает выход переключающего типа, когда температура термистора становится выше (или ниже) предварительно установленного предела. Термисторы имеют типичный диапазон рабочих температур от -40°C до +125°C.

ТЕРМОПАРЫ
Когда соединение образуется между двумя разнородными металлами, на соединении возникает термоэлектрическое (зависящее от температуры) напряжение.

Термопары представляют собой устройства, в которых используются два типа металлов для использования этого эффекта в целях измерения температуры; например, устройство, использующее переход из меди и меди и никеля, имеет полезный диапазон «измерений» от -100°C до +250°C и имеет типичную чувствительность 42 мкВ на °C в положительной части этого диапазона. Некоторые устройства, использующие другие типы металлов, имеют полезные диапазоны измерения, превышающие +1100°C.

РИСУНОК 17. Символы (a) обычного и (b) термопарного устройства с электрическим нагревом.

На рис. 17(a) показан символ, используемый для обозначения обычной термопары. В некоторых специальных типах термопарных устройств переход может нагреваться за счет постоянного или высокочастотного тока, проходящего через пару входных клемм, а затем выходной сигнал устройства может использоваться для индикации величины входного тока или мощности; блоки этого типа используют символ, показанный на Рисунок 17(b) .

СВЕТОЗАВИСИМЫЕ РЕЗИСТОРЫ (LDR)
LDR (также известный как фотоэлемент на основе сульфида кадмия (CdS)) представляет собой пассивное устройство, сопротивление которого зависит от интенсивности видимого света.

РИСУНОК 18. Символ LDR (a) и базовая структура (b) .

На рис. 18 показаны условное обозначение устройства и основная конструкция, которая состоит из пары контактов из металлической пленки, разделенных змеевидной дорожкой из светочувствительной пленки сульфида кадмия; конструкция размещена в прозрачном пластиковом или полимерном корпусе.

РИСУНОК 19. Типичная кривая характеристик LDR с диаметром лицевой стороны 10 мм.

LDR имеют множество практических применений в системах безопасности и автоматического управления. На рис. 19 показан типичный фоторезистивный график, применимый к LDR с диаметром лицевой стороны около 10 мм; сопротивление может составлять несколько МОм в темных условиях, падая примерно до 900 Ом при освещенности 100 люкс (типично для хорошо освещенного помещения) или примерно до 30 Ом при 8000 люкс (типично для яркого солнечного света).

МИКРОФОНЫ
Микрофоны представляют собой преобразователи акустических сигналов в электрические и используются для подслушивания и других целей обеспечения безопасности. Три наиболее известных типа электрических микрофонов — это микрофоны с подвижной катушкой («динамические»), ленточные и пьезоэлектрические («кристаллические»).

В большинстве электронных устройств безопасности микрофоны должны быть небольшими, но чувствительными и генерировать выходной сигнал средней четкости; электронные «электретные» микрофоны широко используются в таких приложениях.

До следующего раза… NV

Список схем сигнализации

главная :: сигнализация и безопасность :: сигнализация

Google Реклама
Дистанционная сигнализация для детектора дыма
Эта схема сигнализации была разработана для контроля работающего от сети детектора дыма, расположенного в сарае (который используется для размещения собачьих будок). Он обеспечивает полную изоляцию от сети, чтобы можно было провести низковольтную (12В) проводку к цепи сигнализации, расположенной внутри дома. В процессе работы сигнал тревоги (I) от дымового извещателя выпрямляется с помощью мостового выпрямителя BR1 и далее подается на оптоизолятор OPTO1 через резистор R3. Это, в свою очередь, приводит в действие затвор SCR1, который включает и активирует пьезосирену со встроенным генератором…. [подробнее]
Мощная охранная сирена
Комплементарная пара транзисторов (Q2 и Q3) подключена как высокоэффективный генератор, напрямую приводящий в действие громкоговоритель. Q1 обеспечивает полный заряд C2 при подаче питания на цепь. При нажатии на P1, C2 постепенно разряжается через R8: цепь начинает колебаться на низкой частоте, которая медленно увеличивается, пока не будет достигнут высокий устойчивый тон, который сохраняется неопределенно долго. Когда P1 отпускается, частота выходного тона медленно уменьшается, поскольку C2 заряжается до положительного напряжения батареи через R6 и переход база-эмиттер Q2. Когда C2 полностью заряжен, цепь перестает колебаться, переходя в режим ожидания.
.. [подробнее]
Мини-будильник
Эта схема, заключенная в небольшую пластиковую коробку, может быть помещена в сумку или дамскую сумочку. Небольшой магнит помещается рядом с герконом и соединяется с рукой или одеждой человека, несущего сумку, с помощью тонкого шнура. Если сумку хватают резко, магнит теряет контакт с герконом, SW1 размыкается, цепь начинает колебаться и громкоговоритель издает громкий сигнал тревоги. Комплементарная пара транзисторов подключена как высокоэффективный генератор, напрямую приводящий в действие небольшой громкоговоритель. Низкое количество деталей и питание от батареи 3 В обеспечивают очень компактную конструкцию….
[подробнее]
Защита ноутбука
Защитите свой ценный ноутбук от кражи с помощью этого миниатюрного генератора сигналов тревоги. Закрепленный внутри корпуса ноутбука, он подаст громкий сигнал, когда кто-то попытается взять ноутбук. В этой высокочувствительной схеме используется самодельный переключатель наклона для активации сигнала тревоги путем наклона корпуса ноутбука. В схеме используются легкодоступные компоненты, и ее можно собрать на небольшом кусочке платы Vero или на печатной плате общего назначения…. [подробнее]
Звонок
Если вы используете светильник с датчиком движения для наружного освещения, оригинальный электрический выключатель фактически уже не нужен. Если вы замените переключатель описанной здесь схемой, звуковой сигнал будет генерироваться каждый раз при включении наружного светильника. Таким образом, это нечто среднее между будильником и дверным звонком. Принцип работы прост. Цепь, вызывающая падение напряжения всего на пару вольт, включена последовательно с лампой. Поскольку цепи требуется постоянное напряжение, ток для лампы проходит через мостовой выпрямитель…. [подробнее]
A 5-значная клавиатура управления сигнализацией
Эта клавиатура подходит для модульной охранной сигнализации. Однако у него есть и другие приложения. Ввод первых четырех цифр выбранного пятизначного кода активирует реле. Ввод полного пятизначного кода — обесточит его…. [подробнее]
A 4-значная клавиатура управления сигнализацией
Эта клавиатура подходит для модульной охранной сигнализации. Однако у него есть и другие приложения. Нажатие одной кнопки активирует реле. Ввод четырехзначного кода по вашему выбору обесточит его…. [подробнее]
Одноразовая охранная сигнализация на батарейках
Это сигнализация для одной зоны с независимо настраиваемыми таймерами выхода, входа и отключения сирены. При срабатывании будильника его сирена прозвучит один раз — до 20 минут. Затем он выключится и останется выключенным. При желании — можно использовать блок питания от сети. Но чрезвычайно низкий ток в режиме ожидания делает питание от батареи реальным вариантом…. [подробнее]
Улучшенная сигнализация сарая/гаража
Это улучшенная версия простой сигнализации для гаража/сарая. Задержки входа и выхода были увеличены примерно до 30 секунд, и я добавил отключение сирены по времени и автоматический сброс. Я также заменил светодиод на входной зуммер. Эти усовершенствования означают, что новая версия будет иметь гораздо более широкое применение…. [подробнее]
Сигнализация сарая/гаража
Это базовая схема однозонной охранной сигнализации. Его функции включают в себя автоматические задержки на вход и выход, а также дополнительный таймер отключения сирены. У него очень маленький ток в режиме ожидания. Это делает его идеальным для работы от аккумуляторной батареи. Используйте его в своем караване, передвижном доме, камере хранения или в любом другом месте, где нет сетевого питания…. [подробнее]
Простая противопожарная сигнализация
Эта схема сообщит вам, когда что-то, что должно быть закрыто, на самом деле осталось открытым. Прикрепите его к противопожарной двери. Это позволит вам пройти через дверь, как обычно. Однако, если он остается открытым более 30 секунд или около того, раздается звуковой сигнал…. [подробнее]
Простая дверная сигнализация
Прикрепите эту схему к двери оставленного без присмотра магазина или приемной, и звук зуммера сообщит вам, когда у вас появится покупатель. Добавьте сирену — и она станет простой сигнализацией вторжения. Фото… [подробнее]
Четыре малых транзисторных цепи сигнализации
Это подборка простых автономных схем сигнализации на основе транзисторов с фотографиями. Они разработаны вокруг дополнительной защелки. Все они могут запускаться как нормально разомкнутыми, так и нормально замкнутыми выключателями. Они имеют очень низкий ток в режиме ожидания и идеально подходят для работы от батареи…. [подробнее]
Десяток малых сигнальных цепей Cmos
Это набор небольших автономных цепей сигнализации. У них очень низкий ток в режиме ожидания; и подходят для работы от аккумулятора. Некоторые запускаются нормально разомкнутыми и нормально замкнутыми выключателями. Некоторые реагируют на изменения света или температуры. Результатом является разнообразие времени вывода и шаблонов…. [подробнее]
A Cmos 4060 Охранная сигнализация
Это однозонная сигнализация — с автоматическим таймером входа, выхода и отключения сирены. Он поддерживает все обычные типы нормально-замкнутых устройств ввода, такие как магнитные герконы, фольгированная лента, пассивные инфракрасные датчики и т. д. Но легко добавить нормально-разомкнутый триггер. Когда сигнализация активирована — сирена будет звучать в течение фиксированного промежутка времени. Потом он выключится — и останется выключенным. Тревога не активируется повторно. Описание схемы предлагает хорошее введение в Cmos 4060 и SCR…. [подробнее]
Простая сигнализация одной зоны Cmos
Эта схема имеет автоматические задержки на вход/выход, отключение сирены по времени и сброс системы. Он будет вмещать обычные нормально замкнутые устройства ввода (магнитные герконы, микропереключатели, фольгированную ленту и пассивные инфракрасные датчики). И — с простой модификацией — можно добавить нормально открытый курок…. [подробнее]
Аварийный сигнал одной зоны на базе Cmos
Эта схема имеет автоматические задержки на вход/выход, отключение сирены по времени и сброс системы. Он имеет приспособления для нормально разомкнутых и нормально замкнутых переключателей и может вмещать обычные устройства ввода (маты давления, магнитные герконы, фольгированную ленту, пассивные инфракрасные датчики и датчики инерции)…. [подробнее]
A Транзисторная сигнализация одной зоны
Схема имеет автоматические задержки на вход и выход, отключение сирены по времени и сброс системы. Он поддерживает нормально разомкнутые и нормально замкнутые выключатели и подходит для обычных устройств ввода (нажимные маты, магнитные герконы, фольгированная лента, пассивные инфракрасные датчики и датчики инерции). … [подробнее]
Расширяемая охранная сигнализация на транзисторе
Эта сигнализация на основе транзисторов имеет автоматические задержки на вход и выход, а также синхронизированное отключение сирены и сброс системы. Наряду с зоной Выхода/Входа базовый щит имеет одну Мгновенную Зону. Этого будет достаточно во многих ситуациях. Однако модульная конструкция означает, что в систему можно легко добавить любое количество зон. Подробная информация о четырехзонном модуле расширения представлена…. [подробнее]
Расширяемая охранная сигнализация на базе SCR
Это простая схема охранной сигнализации на основе SCR. Его функции включают в себя автоматические задержки выхода и входа, а также отключение и сброс сирены по времени. Базовая сигнализация имеет одну зону. Этого будет достаточно во многих ситуациях. Однако модульная конструкция означает, что вы можете добавить в систему столько зон, сколько захотите. Подробная информация о четырехзонном модуле расширения представлена…. [подробнее]
Одноразовая охранная сигнализация
Когда эта сигнализация активирована, ее сирена прозвучит один раз — до 20 минут. Затем он выключится и останется выключенным. Базовая схема имеет одну зону с независимо регулируемыми задержками на вход и выход. Этого будет достаточно во многих ситуациях. Тем не менее, есть также ряд модулей расширения. Это позволит вам добавить в вашу систему любое количество зон Instant Zones, Tamper Zones и Personal Attack Zones…. [подробнее]
Расширяемая многозонная модульная охранная сигнализация
Эта схема имеет автоматические задержки на вход и выход и отключение сирены по времени. В нем предусмотрены как нормально замкнутые, так и нормально разомкнутые контакты, а также круглосуточная зона персональной атаки/вмешательства. Используя модули расширения, вы можете добавить столько зон, сколько вам нужно; некоторые или все из них могут быть датчиками инерционного (ударного) типа. … [подробнее]
Двухзонная охранная сигнализация
Эта двухзонная сигнализация имеет автоматический таймер входа, выхода и отключения сирены. Он был разработан для Руководства для начинающих по таймерам Cmos. Поэтому он имеет особенно подробное описание схемы. Существует дополнительный одноразовый модуль. Это заставит сирену выключиться через первые десять минут — и предотвратит срабатывание сигнализации во второй раз…. [подробнее]
Персональная сигнализация
Эта схема, заключенная в небольшую пластиковую коробку, может быть помещена в сумку или дамскую сумочку. Небольшой магнит помещается рядом с герконом и соединяется с рукой или одеждой человека, несущего сумку, с помощью крошечного шнура…. [подробнее]
Дверная сигнализация
Эта схема издает звуковой сигнал и/или зажигает светодиод, когда кто-то касается дверной ручки снаружи.
