Схема озонатора воздуха своими руками: Озонатор воздуха своими руками из готовых узлов

Озонатор воздуха своими руками из готовых узлов

Озонатор – это электротехнический прибор, предназначенный для генерации из воздуха озона. Насыщение воздуха озоном, широко применяется в промышленности и быту для дезинфекции, борьбы с плесенью, насекомыми, грызунами, удаления токсичных веществ и неприятных запахов.

На рынке широко представлены озонаторы промышленного изготовления, но они не каждому доступны по цене. В дополнение многие люди не имеют практики применения озонатора и не уверены в его эффективности.

Внешний вид самодельного озонатора

Решил проверить эффективность озонирования воздуха с целью уничтожения неприятных запахов, болезнетворных микробов, вирусов, плесени, насекомых, мышей и крыс, сделав самодельный озонатор за пару часов из готовых узлов, потратив всего $5.

На фотографии представлен внешний вид самодельного озонатора, сделанного из готовых узлов, смонтированных в пластиковой банке, предназначенной для хранения продуктов питания.

Электрическая схема и принцип работы озонатора

Озонатор собирается из готовых узлов и деталей, поэтому его изготовить по силам практически любому домашнему мастеру.

Работает озонатор, от бытовой электропроводки напряжением 220 В. Ток через электрическую вилку поступает на выключатель S1, с помощью которого можно включить и выключить озонатор. Вентилятор M1 служит для более эффективного озонирования воздуха. Плавкий предохранитель F1 служит для защиты от короткого замыкания.

Генератор высокого напряжения U1 преобразует напряжение переменного тока 220 В в постоянное напряжение величиной несколько киловольт. С генератора высокое напряжение подается на керамический излучатель F2, представляющий собой керамическую пластину, с нанесенными на ней двумя токопроводящими дорожками. Высокое напряжение пробивает воздушный зазор и между дорожками возникают электрические разряды, которые видны как свечение голубого цвета, в результате чего воздух ионизируется.

Вентилятор создает воздушный поток, который перемещая озонированный воздух от излучателя равномерно распределяет его по объему помещения. В дополнение генератор и излучатель охлаждаются, что позволяет озонатору работать без перерыва неограниченное время.

Выбор генератора озона по производительности

Основой для изготовления самодельного озонатора послужил готовый блок, приобретенный в китайском онлайн магазине «АлиЭкспресс», состоящий из генератора высокого напряжения и излучателя.

Керамический излучатель уже был припаян к высоковольтным проводам генератора и бережно обернут поролоном.

Тип генератора выбирался исходя из напряжения питания, на которое он рассчитан и производительности выработки озона. Для применения в бытовых условиях оптимальным является озонатор, рассчитанный на напряжение питания переменного тока 220 В с производительностью озона 200 мг в час. Для озонирования салона автомобиля нужно выбирать озонатор, рассчитанный на напряжение постоянного тока 12 В с вилкой для подключения в прикуриватель такой же производительности.

Если в описании или на корпусе генератора нет данных о производительности, то такой генератор озона лучше не приобретать, в связи с отсутствием возможности расчёта времени озонирования помещений.

Конструкция и устройство самодельного озонатора воздуха

Все детали озонатора были смонтированы в пластмассовой банке с закручивающейся крышкой. По периметру банки были с помощью, разогретой на газовой плите тонкостенной трубки, методом плавления, сделаны отверстия диаметром ⌀8 мм.

Блок генератора и клеммная колодка были установлены на дно банки и закреплены к нему с помощью винтов гайками М3.

Для безопасности в разрыв одного из питающих проводов методом пайки был установлен плавкий предохранитель F1, рассчитанный на ток 0,25 А. Электрическая схема озонатора простая, поэтому возникновение короткого замыкания маловероятно. По этой причине не стал устанавливать для предохранителя отдельную колодку.

Заизолирован предохранитель был путем размещения его в разрезанный вдоль отрезок пластиковой трубки с последующим покрытием изоляционной лентой.

Можно было включать озонатор с помощью сетевой вилки, но для удобства в разрыв одного из питающих проводов был установлен малогабаритный тумблер.

Вентилятор был взят от старого советского компьютерного блока питания, рассчитанный на напряжение переменного тока 220 В. В крышке было вырезано ножом отверстие по размеру крыльчатки и вентилятор закреплен с помощью четырех винтов с гайками, как показано на фотографии.

Такой вентилятор можно заменить любым вентилятором от компьютера, рассчитанным на напряжение питания 12 В, подключив его через адаптер, преобразующий напряжение 220 В в напряжение 9-12 В постоянного тока.

Провода питания вентилятора были подключены к схеме с помощью клеммной колодки. На фотографии показан собранный озонатор со снятой крышкой.

Керамический генератор озона был размещен в центре корпуса озонатора и закреплен за провода с помощью пластмассового хомута, продетого через сделанные в корпусе отверстия.

На этой фотографии показан внешний вид озонатора со стороны дна. Работа по изготовлению самодельного озонатора закончена и можно приступать к его применению на практике.

Техника безопасности при озонировании помещений

Хотя озон и относится к первому, самому высокому классу опасности вредных веществ, но согласно ГОСТ 12. 1.005-76 концентрация озона в одном кубическом метре воздуха менее 0,1 миллиграмм для человека является безопасной и даже полезной. По американским стандартам допустимой считается концентрация озона в воздухе до 0,2 мг/м³. В естественных условиях концентрация озона в городском воздухе составляет около 0,16 мг/м³.

Средний порог чувствительности человеческого обоняния равен 0,01 мг/м³, так что человек без приборов может точно определить наличие озона в воздухе. Благодаря этому свойству обоняния озонирование помещений можно проводить без нанесения вреда людям и домашним животным.

Стоит отметить, что озон опасен только для дыхательных путей человека и даже при большой концентрации не наносит вреда коже. Поэтому затаив дыхание можно зайти в озонируемое помещение, например, чтобы выключить озонатор или открыть окно для проветривания.

Свойства озона

Молекула озона включает в себя три атома кислорода и выражается формулой О₃, является неустойчивой и легко диссоциирует на атом и молекулу кислорода – О₂, которым мы дышим. Озон в 1,5 раза тяжелее воздуха.

Время полураспада молекул озона в воздухе и воде приведено в таблице. Это означает, что концентрация озона в воздухе, например, при температуре 20°С через 90 минут после прекращения его генерации уменьшится в два раза, через три часа в четыре раза, а через 4,5 часа – в восемь раз, и так далее.

Период полураспада озона в воздухе и воде
Температура, °С	Время полураспада, мин
	Воздух	Вода
50	10	3
35	30	8
30	60	12
20	90	20
0	3 дн	—
-25	8 дн	—
-35	18 дн	—
-50	1 мес	—

Для гибели болезнетворных микробов, плесени, выведения тараканов, мышей и крыс из замкнутых помещений, необходимая концентрация озона в воздухе может достигать 12 мг/³. Таким образом, для того, чтобы в помещении после выключения озонатора концентрация озона естественным путем снизилась до безопасного для человека уровня 0,2 мг/³ необходимо выждать 9 часов. В случае необходимости, это время можно сократить до часа, хорошо проветрив помещение. Но не стоит торопиться, чем дольше будет сохраняться высокая концентрация озона, тем лучше будет конечный результат.

Озон имеет высокий окислительно-восстановительный потенциал, чем и объясняется его пагубное влияние на весь живой мир, включая микробы, бактерии, плесень, пылевые клещи, насекомые и грызуны (мыши и крысы). Озон также хорошо, в отличие от освежителей воздуха, которые только маскируют запахи, устраняет любые неприятные запахи, включая запахи домашних животных, краски, гари, гнили и всех остальных. При этом не наносит вреда окружающим предметам.

Чистый озон при нормальной температуре представляет собой газ бледно-фиолетового цвета. При малой концентрации в воздухе увидеть его невозможно.

Необходимая концентрация озона в воздухе

для обработки

Для эффективной борьбы с микроорганизмами, насекомыми, мышами, крысами, плесенью и неприятными запахами нужно в помещении, для каждого конкретного случая обработки, воздух насытить определенным количеством озона. Приведенные данные в таблице являются ориентировочными и могут значительно отличаться в зависимости от различных факторов.

Таблица параметров озонирования
Объект озонирования	Концентрация озона, мг/м3	Время обработки не менее, час.	Результат
Микробы в воздушной среде и на поверхностях	2	0,5	Гибель 100%
Бактерии и вирусы в воздушной среде и на поверхностях	15	0,5	Гибель 100%
Летающие насекомые, включая моль	2	2	Через 1-3 дня погибают
Тараканы, муравьи, блохи, клещи	12	1 раз в неделю по 4 часа два раза	Через время погибают
Мыши, крысы	12	4	Через время погибают
Плесневые грибы	30	1	Угнетает размножение и рост
	1500	1	Разрушает вегетативные формы
	20000	1	Разрушает споры
Охлажденное мясо и рыба	15	по 2 часа ежесуточно	Увеличивает срок хранения в 2-3 раза
Овощи, фрукты	10	1	Увеличивает срок хранения
Неприятные запахи	10	2	Изменяет формулу молекул и запах исчезает

Если озонирование не дало желаемого результата, то его надо повторить, увеличив концентрацию озона или время воздействия. Операция безвредна, поэтому количество обработок ничем не ограничено.

Случаи применения озонирования не ограничиваются только представленным перечнем таблицы. В Рекомендациях по озонированию, размещенных на сайте, подробно рассмотрены случаи применения и технология озонирования, как для бытовых условий, так и для промышленного применения.

Расчет времени озонирования помещений

Время озонирования помещения или камеры напрямую зависит от их объема, производительности озонатора, температуры и влажности воздуха.

Поэтому на первом шаге необходимо рассчитать с помощью приведенного онлайн калькулятора объем воздуха в помещении.

Онлайн калькулятор для расчета объема помещения
Длина, м:
Ширина, м:
Высота, м:

На следующем шаге, исходя из требуемой концентрации озона в воздухе, с учетом объема помещения и производительности озонатора с помощью онлайн калькулятора рассчитывается теоретическое время озонирования.

Онлайн калькулятор для расчета времени озонирования помещений
Требуемая концентрация озона, мг/м3:
Мощность озонатора, мг/час:
Объем помещения, м3:

Как было написано выше, во время работы озонатора происходит не только насыщение воздуха озоном, но и из-за взаимодействия его с окружающей средой, одновременно часть озона распадается. При продолжительной работе озонатора наступает равновесное состояние, когда количество озона в воздухе, несмотря на работу озонатора, перестает увеличиваться. Поэтому в формулу расчета был введен коэффициент, равный двум, корректирующий конечный результат в связи с расходом озона на химическое взаимодействие.

В данном случае следует руководствоваться следующим правилом, чем выше концентрация озона в воздухе и больше время обработки, тем лучше.

Главное соблюдать технику безопасности – не находиться в помещении, если присутствует запах озона.

Выбор озонатора

При выборе озонатора, кроме дополнительных функций, например, таймера, следует обратить внимание на производительность озонатора, которая выражается в количестве генерируемого озона в час.

Для применения озонатора в домашних условиях, за исключением борьбы с плесенью, когда объем замкнутого помещения, как правило, меньше 50 м³, вполне подойдет озонатор производительностью от 150 мг/час.

Для наглядности привел в таблице технические характеристики наиболее популярных моделей бытовых озонаторов. Любой из них вполне подойдет для применения в быту.

Во всех инструкциях по эксплуатации озонаторов указывается не максимальный объем обрабатываемого помещения, а его площадь. Очевидно это сделано для удобства пользователей, так как площадь каждого помещения в своей квартире люди хорошо знают, а высота в среднем составляет около 2,5 м.

При необходимости бороться с плесенью или при объеме помещения более 200 м³ следует приобретать озонатор производительностью от 1 г/час. Тут работает простое правило, чем производительность больше, тем лучше, так как можно будет за более короткое время создать требуемую концентрацию озона в воздухе. Единственное ограничение, это цена прибора, которая с увеличением производительности озонатора растет в геометрической прогрессии.

Если в инструкции по эксплуатации озонатора не указана его производительность, то от покупки такого устройства советую воздержаться, так как будет невозможно рассчитать время озонирования.

Озон тяжелее воздуха в полтора раза и при озонировании стремится вниз. По этой же причине при озонировании озонатор следует устанавливать на максимально возможной высоте.

Потому лучше выбирать озонатор с встроенным вентилятором, который будет лучше распределять озон по объему помещения. Кроме того, за счет хорошего охлаждения генератора и излучателя озонатора он может работать круглосуточно, без отключений. Если в озонаторе нет вентилятора, то, как правило, время непрерывной работы такого озонатора ограничено.

Применение озонатора в домашних условиях

В таблице необходимой концентрации озона для борьбы с неугодными соседями приведены режимы озонирования. В Рекомендациях по озонированию подробно расписаны способы применения озонатора. Поэтому сделаю только краткий обзор наиболее востребованных случаев применения самодельным озонатором в домашних условиях.

Обработка озоном камер холодильника

Обрабатывать озоном камеру холодильника можно без его отключения и удаления продуктов. Достаточно поставить озонатор на верхнюю полку, включить его на 5-10 минут и не открывать дверь в течение нескольких часов. За это время произойдет дезинфекция всех поверхностей холодильной камеры и упаковок продуктов.

В дополнение будет продезинфицированы каналы системы подачи охлажденного воздуха и испаритель, которые для обработки традиционными способами в современных холодильниках недоступны. В них скапливаются пары продуктов питания, в которых заводятся микробы. В результате этого, даже после мойки камеры в холодильнике, находящемся в эксплуатации несколько лет, может присутствовать неприятный запах.

Обработка озоном шкафов для хранения вещей

При хранении без проветривания верхней зимней одежды, особенно из шерсти и меха в шкафах может завестись моль. Для предотвращения порчи вещей молью достаточно поместить озонатор в шкафу, закрыть плотно дверцы и включить на 10-15 минут и после этого не открывать шкаф, насколько позволит время.

Даже одна обработка шкафа в год позволить исключить появление моли и устранит на время неприятный запах.

Обработка озоном мягкой мебели

Новая мягкая мебель – кресла и диваны с кожаной или обивкой из ткани, обычно издают специфический неприятный запах, который со временем исчезает. При желании ускорить процесс можно обработать помещение озоном.

Если помещение большое или запах очень сильный, то можно обернуть изделия полиэтиленовой пленкой и под нее установить озонатор. Озон отлично проникает в материалы пористой структуры, поэтому хватит 10 минут обработки и запах исчезнет.

Таким же способом можно продезинфицировать и устранить неприятные запахи, исходящие из старой мягкой мебели. Если запах еще остался, то обработку следует повторить, увеличив время озонирования.

Обработка озоном обуви

При интенсивном движении, особенно беге ноги, потеют и обувь, особенно спортивная, внутри начинает неприятно пахнуть. Ароматические дезодоранты только маскируют запах, не уничтожая причину его возникновения – микробы. Если поместить обувь вместе с озонатором в полиэтиленовый мешок или герметичную пластиковую емкость, то после 15 минут работы озонатора с последующей выдержкой обувь перестанет пахнуть и все микроорганизмы погибнут. Если полностью запах не исчез, но нужно повторить обработку, увеличив продолжительность воздействия.

Для дезинфекции глубокой обуви, например сапог, более быстрый эффект достигается при использовании озонатора с компрессором, из которого озон выходит через трубку. Сапоги размещаются тоже в небольшом замкнутом объеме, и озон подается непосредственно в голенища.

Обработка озоном овощей и фруктов

В несколько раз в домашних можно увеличить срок хранения небольшого количества овощей и фруктов. Для этого вымытые овощи или фрукты следует поместить в полиэтиленовый пакет достаточного объема, вставить в него озонатор и включить на пару минут. Далее быстро извлечь озонатор и плотно замкнуть горло пакета.

Например, огурцы при ежедневной обработке, так как каждый день пакет открывался для для приготовления салата, через неделю выглядели, как только что сорванные с грядки.

Обработка озоном воды

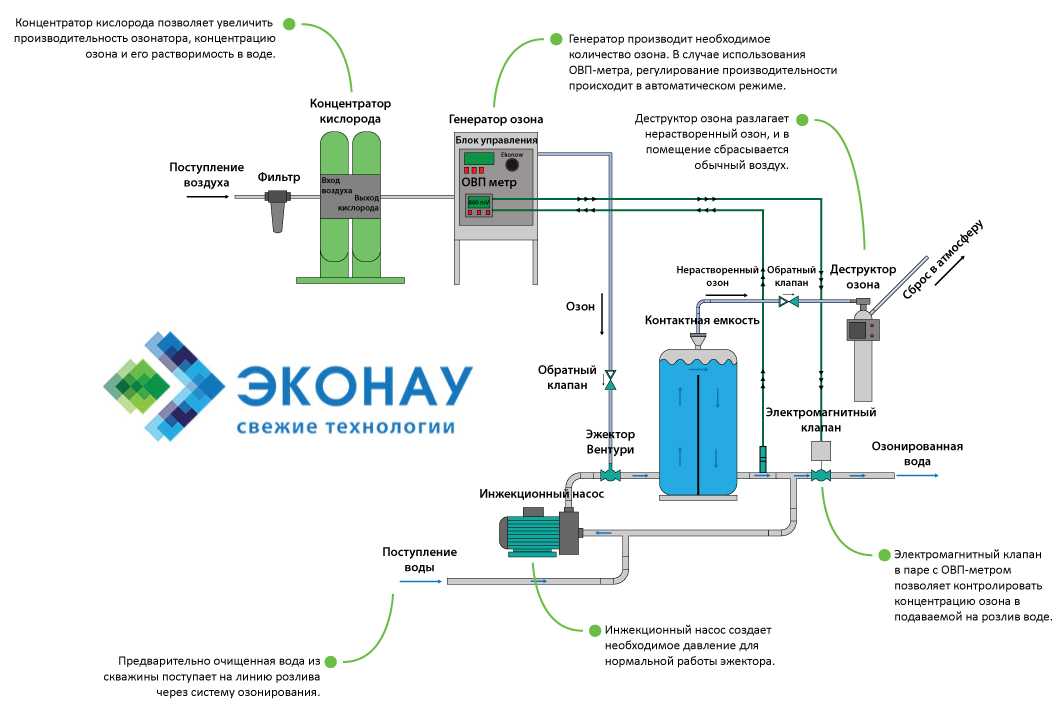

С помощью озонатора можно обеззараживать воду. В настоящее время во многих странах мира на станциях подготовки питьевой водопроводной воды вместо хлорирования используется озонирование, как более эффективный способ ее обеззараживания.

Озонирования является идеальным вариантом для обеззараживания воды в плавательных бассейнах, при этом в воде не остается озона и его запаха, как при обработке хлором, неблагоприятно влияющего на кожу и слизистую глаз. Но озонирование бассейнов применяется редко, так как является самым дорогим и существующих способов дезинфекции воды в бассейне.

Для обеззараживания воды в домашних условиях нужен озонатор, с компрессором, подающий озон через трубку. На конец трубки, для максимального соприкосновения озона с объемом воды устанавливают рассеиватель, который многие видели в аквариумах.

Озонирование на дачном участке

Применение самодельного озонатора при выращивании овощей на дачном участке, согласно научным исследованиям, доказывает высокую эффективность при борьбе с вредителями.

Для уничтожения вредных микроорганизмов в почве, можно, когда растения еще в теплице не высажены, накрыть почву на высоте несколько сантиметров полиэтиленовой пленкой, под ней поместить озонатор, и включит его на пару часов.

Для дезинфекции семян перед посадкой в домашних условиях достаточно в один слой поместить их в герметичную емкость и создать с помощью озонатора концентрацию озона из расчета 10 мг/м³ и выдержать пару часов. Семена станут стерильными.

Одним из главных врагов растений являются галловая нематода, угнетающая их корневую систему. Если полить несколько раз корневую систему растения водой с высокой концентрацией озона, то по утверждениям ученых, до 90% нематоды погибнет.

Эффективно озонирование для борьбы с вредителями в парниках и при наличии растений. Концентрация озона должна быть не более 2 мг/м³, время обработки пару часов

Применение таймера при озонировании

Как было сказано выше, озон при концентрации в воздухе более 0,02 мг на куб.метр опасен для человека и поэтому необходимо производить озонирование при отсутствии людей и животных.

Для того, чтобы не испытывать неудобств и не привязывать свое внимание к озонированию обычно используют таймер, позволяющий включать в назначенное время озонатор и выключать через заданный промежуток времени. Как правило промышленные озонаторы снабжены таймером.

Если в озонаторе нет таймера, как например у моего, самодельного, можно воспользоваться любым внешним. Я в своей практике использую внешний электромеханический розеточный суточный таймер TM50, который вставляется в розетку, а в него уже вставляется вилка озонатора.

Его вы видите на фотографии. Подобные таймеры недорогие и универсальные. К ним можно подключать любые электроприборы.

Для программирования таймера сначала нужно вращая циферблат по часовой стрелке совместить с указателем текущее время. Далее нажать и утопить сегменты против нужного времени, вставить таймер в розетку и подключить к нему вилку озонатора. Сбоку таймера есть движковый переключатель, с помощью которого можно помимо таймера включить озонатор для проверки исправности розетки и самого прибора. Таймер не будет работать, если озонатор не включен расположенным на нем выключателем.

На фотографии текущее время таймера установлено 19-30, а время включения – с 2 до 3 часов ночи. Если до 2 часов ночи следующих суток таймер не извлечь из розетки, то он опять включит устройство, и так каждые сутки.

Так как длина сетевого шнура озонатора ограничена, то при озонировании я использую удлинитель. На фотографии показан самодельный озонатор, подключенный к таймеру с удлинителем.

Кстати, таймер можно подключить и перед сетевым удлинителем, а уже к нему подключить любое устройство.

Акакий 31.08.2021

Здравствуйте Александр.
Если вас не затруднит, сообщите мне пожалуйста формулу расчёта времени озонирования, которую вы используете на вашей странице.
С уважением Акакий.

Александр

Здравствуйте, Акакий!
Формула очень простая. Сначала нужно определить какое количество озона нужно выработать для создания заданной концентрации в помещении. Для этого требуемая концентрация в одном кубическом метре (берется из таблицы выше) умножается на объем помещения.
Далее нужно определить время работы озонатора. Для этого вычисленное количество озона для помещения на предыдущем шаге делится на производительность озонатора.

Далее полученный результат умножается на коэффициент 2.

T=2(K×V)/P

где:

Т – время озонирования, час;

К – требуемая концентрация озона, мг/м³;

V – объем помещения, м³;

P – производительность озонатонра, мг/час;

2 – коэффициент, учитывающий распад озона при озонировании.

Как сделать бытовой озонатор своими руками

Главная » Очистители воздуха » Делаем бытовой озонатор воздуха своими руками — необходимые компоненты и пошаговая инструкция

Очистители воздуха

Автор Евгений Апрелев На чтение 4 мин Просмотров 11.7к.

уже давно и прочно вошла в нашу повседневную жизнь. Она делает воздух в нашей квартире чище, теплее или прохладнее, создает нормальный уровень влажности – в общем, делает нашу жизнь более комфортной. Исключением не стал и такой прибор, как озонатор. [contents]

Но есть во всей климатической технике один серьезный недостаток – ее высокая стоимость. Не каждая семья может себе позволить обзавестись устройством, очищающим воздух от различных неприятных запахов, спор грибков и некоторых форм бактерий. Именно поэтому многие умельцы, коих у нас в стране предостаточно, делают такую технику своими руками.

Содержание

1. Принцип работы прибора для производства озона
2. Устройство преобразователя напряжения
3. Компоненты для самостоятельной сборки
4. Сборка излучателя
5. Монтаж устройства

Принцип работы прибора для производства озона

Для того чтобы сделать своими руками, прежде всего нужно знать его принцип работы.

1. Напряжение подается на повышающий трансформатор, который изменяет его, повышая в несколько десятков раз, и на вентилятор.
2. После чего, увеличенное напряжение поступает на излучатель, между электродами которого происходит разряд, модифицирующий молекулы кислорода. Благодаря этому в молекуле кислорода появляется третий атом, который и является главным «очистителем» воздуха.
3. для прогона его через пластины излучателя.

Именно благодаря вентилятору воздух будет попадать в прибор и выводиться наружу озон, поэтому подбору его мощности стоит уделить особое внимание. Он не должен иметь большую производительность, так как в задачу вентилятора не входит , а также создавать шума и дискомфорта.

Самодельный озонатор воздуха состоит из:

1. Преобразователя сетевого напряжения, основными элементами которого служат симистор и неоновая лампа.
2. Катушки индуктивности.
3. Излучателя.
4. Вентилятора.

Устройство преобразователя напряжения

Преобразователь напряжения довольно прост в исполнении, но для этого требуются знания в радиоконструировании и электротехнике. Кроме того, нужно самостоятельно создать печатную плату, а после сборки правильно настроить работу устройства, поэтому мы рекомендуем купить обычный диммер.

Но для всех, кто все-таки желает собрать это устройство самостоятельно, схема симисторного регулятора мощности опубликована в журнале «Радио» №7 за 1991 г на странице 63.

Компоненты для самостоятельной сборки

После того как был собран преобразователь напряжения, осталось приобрести некоторые детали и самодельный озонатор готов к использованию. Вам понадобиться:

Сборка излучателя

Излучатель представляет собой две алюминиевые пластины, толщиной около 1 мм, скрепленные между собой на расстоянии 2 мм. В качестве изолятора между ними прекрасно подойдет обычное оконное стекло, толщиной 2 мм. Скрепляются эти пластины между собой через изоляторы — они не должны соприкасаться.

Сборка устройства происходит так:

1. Первоначально вырезаются две заготовки из стеклотекстолита, толщиной 3 мм и размерами 100мм. Х 100 мм. Они будут служить внешними изоляторами излучателя.
2. На одну из заготовок закрепляется пластина из алюминия, размерами 80 мм на 80 мм.
3. На пластину накладывается стекло, размерами 80 мм на 80 мм.
4. С двух противоположных сторон закрепляются пластины, из стеклотекстолита, но толщиной 4 мм и размерами 100 мм на 10 мм. Они будут служить обрамлением с двух сторон пластин излучателя и стекла.
5. На эти полоски текстолита накладывается вторая пластина алюминиевого излучателя.
6. Последним слоем «пирога» будет вторая заготовка из текстолита, толщиной 3 мм.

Стекло получается одной стороной лежит на текстолитовом изоляторе, а между второй стороной стекла и алюминиевым контактом расстояние в 1 мм. Именно здесь и будет происходить коронный разряд для производства озона. Теперь осталось все смонтировать в корпус, подключить детали и озонатор своими руками готов к работе.

Предлагаем посмотреть видео, где показано как будет выглядеть готовый самодельный озонатор.

Монтаж устройства

Озонатор собирается в такой последовательности:

1. Сеть
2. Преобразователь напряжения, на выходе которой стоит конденсатор.
3. Поле напряжение подается на низковольтную обмотку катушки.
4. При помощи проводов высокого напряжения с силиконовыми изоляторами, ток поступает на второй конденсатор, а с него на излучатель.

Следует не забыть в эту схему включить вентилятор, который будет подавать воздух на излучатель, установленный вертикально.

Важно!
Если вы не являетесь как минимум электриком с 4 группой допуска, то мы настоятельно не рекомендуем проводить сборку озонатора своими силами, ввиду опасного для жизни напряжения присутствующего в приборе. Жизнь, является большим достоянием человечества, нежели любой прибор, который можно приобрести в ближайшем магазине бытовой техники.

Руководство по установке озона

Copyright © 1999 [Spa Care Center]. Все права защищены.

ВАЖНО: При выборе озонатора обязательно проверьте напряжение, откуда озонатор будет получать свою мощность.
Не думайте, потому что 220 вольт питает оборудование, озонатор работает от 220 вольт.

Перенапряжение или пониженное напряжение приведет к аннулированию гарантии!

Пожалуйста, выберите категорию из списка ниже

	я заменяю существующий озонатор.
	Мой спа готов к озону— Хочу добавить озонатор.
	Мой спа не озон готово, я хочу установить один.
	Установка автономного озонатора (без сантехники). обязательно)
	Факты об озонаторе
	Устранение неполадок с озоном Руководство

Заменяю существующий озонатор.

Если вы не уверены, правильно ли работает ваш озонатор, проверьте руководство по устранению неполадок для получения дополнительной помощи.

1. Выключить питание тоже спа
2. Проверить напряжение подача на озонатор, информация может быть на озонаторе.
3. Проверьте и сравните, какие конец шнура у вас есть. (Озонатор возможно, был жестко подключен)
4. Установить новый озонатор с помощью прилагаемого оборудования (инструкция прилагается)

Мой спа готов к озону — я хочу добавить озонатор.

Электрические требования:

Все озонаторы поставляются со шнурами питания и подключаются к блоку управления оборудованием через входящий в комплект поставки конец шнура или они жестко подключены непосредственно к блоку управления. Посмотрите на сторона вашего блока управления, где все подключается, если вы видите пустой слот что будет, кроме (3) штекерной вилки, то, скорее всего, это розетка для озонатор. Пожалуйста, обратите внимание на выбор конец шнура, чтобы выбрать правильный рисунок.

Сантехника Требования:

Если в вашем спа есть озон готов’, то очевидно одно из двух:

1. Вы нашли и обнаружил прозрачную трубку (примерно 3/8 дюйма), которая просто висит внутри. область оборудования с узлом или заглушкой на конце, который не прикреплен ни к чему.
2. Вы нашли и обнаружил секцию гибкого шланга с внутренним диаметром 3/4 дюйма, вставленного в жесткую водяную трубу. линия, которая ведет к специальной озоновой струе в корпусе спа.

(1) Если это так, то первое, что вам нужно сделать, это удалить заглушку/узел на конце трубы, затем запустите насос на низкоскоростном фильтре/нагреве цикл. Как только это будет сделано, возьмите конец трубки и проверьте легкое «всасывание» или «вытягивание». Это может быть достигнуто несколькими способами; Вы можете либо клади на язык и проверяй на всасывание, а то можно найти что-то очень маленький и легкий, чтобы увидеть, всасывается ли он в трубку. Если вы получаете упомянутое выше всасывание, то следующим шагом является определение конец шнура, соответствующий розетке на блоке управления, затем приобретите в озонатор, соответствующий конец шнура, который вы выбрали. ООО «Спа Партс» рекомендует используя ДЕЛЗОНЕ Ед. изм. Если трубка не всасывает, следуйте инструкциям. ниже. (в желтом поле)

Как только вы получите озонатор, Найдите подходящее место для установки, которое будет держать его в вертикальном положении и вне воды. Следующий шаг ОЧЕНЬ ВАЖЕН, его невыполнение поставит под угрозу новый озонатор. и аннулировать гарантию. Вы захотите создать «петлю» (петля Хартфорда) в трубку и установите ее как можно выше под спа, чтобы вода не застаивалась. в озонатор, как показано ниже.

Ни в коем случае нельзя допускать попадания воды в озонатор! Если существующая трубка в вашем спа недостаточно времени для создания этой петли, вы можете приобрести муфту, из любого домашнего центра, чтобы соединить вашу трубку с трубкой, которая поставляется с озонатором.

Встроенный обратный клапан также входит в каждый комплект озона и должен использоваться.

Пожалуйста, установите его в соответствии с инструкциями, убедившись, что он установлен в таким образом, чтобы озон «втягивался» через трубку в спа.

Теперь вы можете подключить шнур к источнику питания, в зависимости от производителя озонатора у вас должна быть индикация погоды он работает или нет либо защитным стеклом, либо «голубым свечением», исходящим от коллектора. Это лучше чтобы проверить это ночью. Теперь включите цикл фильтр/нагреватель и посмотрите в спа должна быть одна струя, которая плюется мелкими пузырьками. Это эти пузырьки, которые озон использует в качестве средства для проникновения в воду спа.

ПРИМЕЧАНИЕ: Если вы не получаете требуемой мощности всасывания или если вода вытекает из трубку, то вам нужно будет следовать инструкциям.
«Мой спа не готов к озону
Я хочу установить его». Причина в том, что озон сантехника была неправильно установлена ​​на заводе-изготовителе.

(2) Если у вас есть нашли упомянутую гибкую трубку, то ваш следующий шаг — заказать линейный инжектор P/N 684K-MAZZEI и озонатор Spa Parts Ltd. рекомендует использовать ДЕЛЗОНЕ Ед. изм. Убедиться вы заказываете правильный озонатор с правильным конец шнура, соответствующий розетке на блоке управления.

Как только вы получить инжектор, вам просто нужно отрезать кусок гибкой трубки, чтобы для установки форсунки. (см. ниже) Обязательно установите инжектор со стрелкой, указывающей в том же направлении, что и вода течет.

При установке озонатора найдите подходящее место для монтажа, которое держать его вверх и из любой воды. Подсоедините прилагаемую трубку от инжектора бородка к озонатору бородка. Следующий шаг ОЧЕНЬ ВАЖЕН, если его не сделать поставит под угрозу новый озонатор и аннулирует гарантию. Вы захотите создать «петлю» (Hartford Loop) в трубке и установите ее как можно выше под спа, чтобы вода не попала обратно в озонатор, как показано на (рис. 1) выше. Ни в коем случае нельзя допускать попадания воды в озонатор. Проверка на линии Клапан также входит в каждый комплект озона и должен использоваться. Пожалуйста, установите в соответствии с прилагаемыми инструкциями, убедившись, что он установлен таким образом, это позволит озону «втягиваться» через трубку в спа. Вы можете теперь подключите шнур к источнику питания, в зависимости от производителя озонатор, у вас должна быть индикация погоды, он работает или нет, либо защитное стекло или «голубое свечение», исходящее из коллектора. Лучше всего проверить это ночью. Теперь включите цикл фильтр/нагреватель и загляните в спа, должна быть одна струя, которая плюется мелкими пузырьками. Это эти пузыри которые озон использует в качестве средства для проникновения в спа-воду.

ВАЖНО: При выборе озонатора обязательно проверьте напряжение, откуда озонатор будет получать свою мощность.
Не думайте, потому что 220 вольт питает оборудование, озонатор работает от 220 вольт.

Перенапряжение или пониженное напряжение приведет к аннулированию гарантии!

Электрика Требования:

Все озонаторы поставляются со шнурами питания и подключаются к блоку управления оборудованием с помощью прилагаемого шнура конец, или они жестко подключены непосредственно к блоку управления. Посмотрите на свою сторону блок управления, где все подключается, если вы видите пустой слот, который будет, кроме штепсельная вилка (3), то, скорее всего, это розетка для озонатора. Пожалуйста посмотри на выбор конец шнура, чтобы выбрать правильный рисунок. Если вы не видите сосуд, то вам нужно будет жестко подключить шнур озонатора к блоку управления. Электрический шнур должен быть подсоединен к реле помпы или выключателю так, чтобы озонатор включался только при включенном насосе; для двухскоростных насосов озонатор должен быть подключен к низкоскоростному реле насоса (ПРИМЕЧАНИЕ: озонатор должен работать только тогда, когда низкоскоростной насос это работает).

Концепция:

Эта установка потребуется присоединить ленту к воздушной линии через штуцер с зазубринами (см. рис. 2 ниже). Эта линия проходит последовательно от самолета к самолету и в конечном итоге соединяется с системой управления воздушным движением. (у вас может быть больше одного), который установлен на верхней части спа. В то время как струи во время работы вы заметите, что если регулятор воздуха закрыт, он не позволит воздуху смешиваться с водой, выходящей из форсунок спа. Однако, если вы откроете его, форсунки увеличивают мощность из-за того, что воздух втягивается из системы управления воздухом теперь смешивается с водой, выходящей из форсунок. Это действие называется «Вентури». Эта инсталляция будет использовать ту же концепцию; разве что вместо «смешивания воздух» или вытягивая воздух из регулятора воздуха, он будет вытягивать воздух из озонатора. Теперь воздух, который смешивается с водой, будет содержать озон и дезинфицировать ваш спа.



Мой спа не готов к работе с озоном. Я хочу его установить.

Если в вашей гидромассажной ванне имеется более одного регулятора воздуха, вам нужно «привязать» тот, который производит больше всего воздуха, когда он открыт. Когда насос работает на малой скорости, выключите оба регулятора воздуха, открывайте по одному, наблюдая за воздушной смесью, выходящей из форсунок. Воздушный контроль, который позволяет большему количеству воздуха смешиваться с водой, выходящей из самой нижней форсунки; если возможно, это тот, в который вы захотите погрузиться.

• » Если у вас есть больше чем одна воздушная линия Вентури, выберите ту, у которой наилучшее всасывание, подсоединен к самой низкой гидромассажной форсунке, если это возможно (см. требования к сантехнике выше)
• » Разрезать трубу ПВХ (обычно 1″) и установите тройник, в боковой порт тройника, который вам понадобится установить колючую арматуру (можно найти в любом домашнем центре), которая за исключением трубки 3/8 дюйма, входящей в комплект для озона. (Рис. 2)
• » Подключить 6″ кусок трубки к штуцеру с зазубринами, на другом конце установите предусмотрен обратный клапан. После этого продуйте обратный клапан, воздух должен свободно поступать в сторону тройника, если вы чувствуете противодавление при при этом обратный клапан устанавливается задом наперед.
• » Прикрепите 5-6 футов длину гибкой трубки к обратному клапану и проложите шланг так, чтобы в какой-то момент он проходит над уровнем воды курорта. Вам может понадобиться чтобы связать шланг, чтобы держать его на месте. Это поможет убедиться, что нет вода возвращается в озонатор. (рис. 2).
• » Перед установкой к озонатору, вы должны проверить линию, чтобы убедиться, что она иметь достаточную мощность всасывания для всасывания озона из генератор, а также убедитесь, что вода не попадает обратно в линию. Вам нужно будет заполнить спа водой, закрыть клапан управления воздухом. выключите и запустите низкоскоростной насос. Вы должны увидеть, как пузырьки смешиваются с одна или несколько струй. Поместив большой палец на трубку, они должны пропадать. Если это так, то вы успешно установили сантехника.
• » Подключить финал конец трубки к штуцеру озонатора и штекер в озонатор
• » Системы либо 120, либо 220 В переменного тока, 50/60 Гц. Для жесткой проволочной монтажной проволоки озон системы генератора к стороне низкой скорости переключателя циркуляционного насоса или таймер. Соблюдайте местные электротехнические нормы для заземления и процедуры установки спа-оборудования.
• » ФИНАЛ ПРИМЕЧАНИЕ: Упомянутый тройник может быть установлен вертикально (как показано) или горизонтально в любом месте линии управления воздушным движением. Однако чем ближе к самолет вы можете получить лучше.

Мой спа не готов к работе с озоном.

Я хочу его установить.

Системы на 120 или 220 В переменного тока, 50/60 Гц. Подсоедините системы генератора озона к низкоскоростному переключателю или таймеру циркуляционного насоса. Соблюдайте местные электротехнические нормы и правила для заземления и установки спа-оборудования.

• » Вам нужно будет купить инжектор озона для этой установки. Вам также необходимо определить зависит от того, в какой трубопровод вы устанавливаете инжектор, имеет диаметр 1,5 или 2 дюйма.
• » Форсунка установлен после фильтра/нагревателя, убедитесь, что стрелка «расход» указывая на курорт.
• » Соедините 6-дюймовый кусок трубки к штуцеру с зазубринами, на другом конце установите прилагаемую чеку клапан. Как только это будет сделано, дуйте в обратный клапан, воздух должен идти свободно к форсунке, если при этом вы почувствуете противодавление, вы установить обратный клапан задом наперёд.
• » Когда это будет сделано, наденьте прилагаемую трубку на наконечник инжектора. Прежде чем прикрепить его к озонатора, вы должны протестировать линию, чтобы убедиться, что она будет иметь достаточное количество всасывания, чтобы также всасывать озон из генератора чтобы убедиться, что вода не попадает обратно в линию. Вам нужно будет заполнить спа водой и запустите низкоскоростной насос. Как только это будет сделано, вы должны быть видны пузырьки, смешивающиеся с одной или несколькими струями. Положив большой палец на трубка должна заставить их исчезнуть. Если это так, то у вас есть успешно установили сантехнику.
• » Подсоедините последний конец трубки к штуцеру озонатора и заглушке озонатора

ВАЖНО: При выборе озонатора обязательно проверьте напряжение, откуда озонатор будет получать свою мощность.
Не думайте, потому что 220 вольт питает оборудование, озонатор работает от 220 вольт.

Перенапряжение или пониженное напряжение приведет к аннулированию гарантии!

Установка автономного озонатора (без водопровода

Электрические требования:

• » Озон может быть доставляется непрерывно, до 24 часов в сутки, при подключении независимо от насос спа, просто вставив его в обычную розетку (nema). Или же Вы можете подключиться к цепи насоса на стороне низкого давления в блоке управления для контролируемого операция.

Установка Требования:

Автономный озон генератор может быть установлен в любом месте в зоне оборудования, или он может быть установлен на внешняя стена. Если вы устанавливаете его в зоне оборудования, убедитесь, что установлен обратный клапан и установлена ​​«петля Хартфорда» (рис. 1) для предотвращения воды от резервного копирования в озонатор. Если устройство будет установлено на внешней стене, поместите устройство выше уровня воды, это предотвратит попадание воды перекачивание в озонатор.

• » Соедините 6-дюймовый кусок трубки к штуцеру с зазубринами, на другом конце установите прилагаемую чеку клапан. Как только это будет сделано, дуйте в обратный клапан, воздух должен идти свободно к тройнику, если вы чувствуете обратное давление при этом, у вас есть обратный клапан установлен наоборот.
• » Прикрепите 5-6 футов длину гибкой трубки к обратному клапану и проложите шланг так, чтобы на в какой-то момент он проходит над уровнем воды курорта. Возможно, вам придется связать шланг вверх, чтобы держать его на месте. Это поможет гарантировать, что вода не вернется в озонатор. (Рис. 1)

Для временной или простой установки наденьте трубку озонатора на зазубренное настенное крепление и дайте ей свисать через край в воду гидромассажной ванны.

Руководство по поиску и устранению неисправностей, связанных с озоном

цикл «включено» через трубку из озонатора всасывается воздух. на обратную линию. Когда воздух проходит мимо УФ-лампы или чипа, кислород в воздух превращается в озон. Этот озонированный воздух подается в воду через действие, известное как «Вентури». Когда ваш спа находится в выключенном цикле, вода имеет тенденцию течь обратно по трубке к озонатору. Поэтому установка предоставленного обратный клапан и «петля Хартфорда» (см. рисунки выше) помогут предотвратить этого не происходит.

Озон вводится в вода через режим низкой скорости (фильтр). Рекомендуется запускать на 24-часовой цикл, но может работать и в режиме таймера. Ты можешь иметь для сохранения запаса хлора или брома при работе в этом режиме. 24 часа циклический режим не только сократит использование хлора или брома, но и заменит все это вместе. Рекомендуется использовать Шок без хлора или минеральный картридж, такой как Nature2 (несовместимый с бромом) или Лягушка (совместимая с бромом). Эти три вместе сохранят вашу воду продезинфицированная и кристально чистая.

Галлоны	Время работы
До 250	4-6 часов
251-500	12-18 часов
Более 500	12-18 часов

Проблема	Корректирующее действие
Озонатор не светится синим светом.	Шнур или питание не подключены Сработал автоматический выключатель или устройство защитного отключения. Убедитесь, что вода не залита. озонатор Неисправна лампочка, трансформатор или микросхема ЗАМЕНИТЕ ОЗОНАТОР
Мигающий синий свет	Неверная подача напряжения на озонатор -Подтвердить напряжение на блоке питания.
Нет пузырьков от струи озона	Утечки управления подачей воздуха » Открытый или негерметичный регулятор подачи воздуха клапан. Проверьте уплотнительное кольцо крышки регулятора подачи воздуха, при необходимости замените. -Относится к управлению воздушным движением (Вентури) только установки. Нет Всасывание из трубки, подключенной к озонатору » Проверить для грязного фильтра (удалите и запустите спа, чтобы увидеть, делает ли он что-либо разница) » Сделать убедитесь, что все регулируемые форсунки полностью открыты » Проверить для мусора в форсунках » Проверить обратный клапан подачи озона (убедитесь, что он установлен правильно) » Сделать убедитесь, что трубка не пережата
Мутная вода	Слишком короткое время работы агрегата (рекомендуется минимум 6 часов) Водно-химический режим из баланс » Отрегулируйте щелочность между 80 -150 частей на миллион » Отрегулируйте pH в пределах 7,2–7,6 » Отрегулировать кальциевую жесткость от 100 до 250 частей на миллион (акриловые покрытия) Очистить или заменить фильтр шокировать вода с шок без хлора и добавить минеральный очиститель Nature 2 (несовместимый с бромом) или Лягушка (совместимая с бромом).

ВАЖНО: При выборе озонатора обязательно проверьте напряжение, откуда озонатор будет получать свою мощность.
Не думайте, потому что 220 вольт питает оборудование, озонатор работает от 220 вольт.

Перенапряжение или пониженное напряжение приведет к аннулированию гарантии!



Сделать генератор озона за 20 долларов.

Сделать генератор озона за 20 долларов.
Нужен дешевый озон? Вот экспериментальный генератор озона, основанный на легкодоступных деталях, который вы можете дешево собрать, чтобы очистить воздух вокруг вас или избавиться от сильных запахов. Я думаю, что последний понравится людям, которые выращивают экзотические травы в своих домах или живут во влажном климате, где плесень является проблемой.
Этот проект в целом работает хорошо, но результат зависит от используемых компонентов. Кроме того, это чистое экспериментальное устройство, поэтому вы строите его на свой страх и риск.

---

---

Этот проект генерирует озон с помощью коронного разряда. Это включает в себя создание электрического разряда высокого напряжения, а затем продувку воздуха мимо него. Когда воздух проходит через корону, молекулы кислорода временно разделяются на отдельные атомы кислорода, и когда они покидают корону, они начинают рекомбинировать обратно в кислород (O2) и озон (O3). Поскольку озон нестабилен, он легко отдает лишний атом кислорода всему, что его принимает, и это приводит к сильному окислительному эффекту, который может разрушить запахи и убить переносимые по воздуху вирусы и плесень.
Озон имеет очень короткое время жизни, обычно он снова превращается в кислород в течение часа.

---

Самый эффективный способ получения озона — коронный разряд. Чтобы создать управляемый коронный разряд, вы помещаете изолятор между двумя высоковольтными электродами. Без изолятора ток будет образовывать дугу между электродами и выделять некоторое количество озона, но также выделять много тепла. С установленным изолятором ток не может пересекать дугу напрямую, вместо этого заряд передается туда и обратно в стиле конденсатора, при этом заряд проявляется в виде фиолетового коронного разряда. Это требует использования переменного тока, и вы можете получить больше короны на меньшей площади, используя высокочастотный переменный ток

---

Очень распространенным методом производства короны в очень компактной форме является использование коронирующей пластины. Это кусок тонкой керамики или стекла с электродом на каждой стороне, который зеркально отражает другую сторону без какого-либо значительного перекрытия. Когда на электроды подается высокое напряжение, линия короны образуется в точках, где верхний и нижний электроды соприкасались бы, если бы изолятор не мешал. Такое расположение чрезвычайно эффективно, поскольку изолятор может быть очень тонким, что позволяет использовать гораздо более низкое напряжение, обычно от одного до двух киловольт на миллиметр.
Изоляционный материал должен выдерживать высокое напряжение, коронный разряд и озон, поэтому, как правило, это стекло или керамика, причем наиболее распространенным выбором является керамика. Электроды также должны выдерживать суровые условия короны и озона и в идеале должны быть из нержавеющей стали, а алюминий также вполне подходит.

---

Это пример типичной изготовленной коронной пластины. Нижний электрод зеркально отражен с обратной стороны, чтобы было минимальное перекрытие, а высокое напряжение подключается к пластине теми же пружинными зажимами, которые удерживают ее на месте.

---

Как видите, керамика очень тонкая, менее миллиметра. Одним из основных преимуществ керамических пластин является то, что они обладают очень высокой диэлектрической прочностью, что в основном означает, что они могут выдерживать гораздо более высокое напряжение без образования дуги.

---

Это результат эксперимента, который я провел с очень тонким ламинатом печатной платы с медными электродами, протравленными с обеих сторон. Он работал в течение нескольких часов, при этом корона заметно разрушала смолу, скрепляющую стекловолокно, пока внезапно не образовалась дуга. Когда пластина выйдет из строя, весь ток будет иметь тенденцию проходить через одну маленькую точку и вызывать много тепла в этой области.

---

В поисках подходящего тонкого изоляционного материала для изготовления дешевых коронирующих пластин мне совершенно не удалось найти тонкий керамический лист по доступной цене. Вместо этого я обнаружил, что стеклянные предметные стекла микроскопа довольно хороши при толщине около 1 мм. Я также попробовал большие слайд-крышки, которые были очень хрупкими толщиной 0,2 мм, но к ним было очень трудно приложить электроды, не сломав их, а также они вышли из строя при электрическом напряжении около 2 кВ.

---

Существует несколько вариантов расположения электродов, которые определяют количество линий коронирования и, следовательно, выходную мощность коронного разряда, хотя это также будет определяться выходным током вашего источника высокого напряжения.
Я показал два расположения электродов: желтая лента представляет нижний электрод, а синяя — верхний. Я еще раз упомяну, что не должно быть чрезмерного перекрытия, поскольку любое перекрытие будет просто пропускать переменный ток, как конденсатор, не создавая коронного разряда.
В приведенных выше конструкциях версия из двух частей создает две линии коронного разряда (одну верхнюю и одну нижнюю), в то время как расположение электродов из трех частей создает четыре линии коронного разряда. Однако сначала попробуйте простую версию с двумя электродами, так как ее намного проще сделать.

---

Я использовал самоклеящуюся алюминиевую фольгу для своего прототипа. Я начал с нанесения кусочка на половину стеклянной пластины, как показано выше.

---

Затем я использовал острый нож, чтобы обрезать и отделить концы с обеих сторон, чтобы не было риска дугового разряда по бокам стекла, если электроды были слишком близко к краю.

---

Затем я использовал нож, чтобы обрезать лишнюю фольгу, надрезав ее по стеклу. (Довольно приятное нарезное действие, которое я должен добавить.)

---

---

Затем я помещаю идентичный электрод на другую сторону, убедившись, что края точно выровнены с обеих сторон без слишком большого наложения.

---

К алюминию очень трудно прикрепить провода, поэтому я просто зачистил несколько тонких многожильных проводов и сформировал петли.

---

Затем приклеил их к электродам алюминиевой лентой. это должно быть достаточно надежным, так как ток очень низкий.

---

Самым простым источником питания умеренно высокого напряжения был комплект с холодным катодом, который продается для модификации корпусов ПК. Я купил свой на онлайн-сайте ebuyer в Великобритании, и он поставлялся с двумя довольно аккуратными 12-дюймовыми (300 мм) синими лампами с холодным катодом. 0005

---

Большинство этих 12-вольтовых источников питания с холодным катодом очень похожи внутри. Они имеют простой драйвер двухтактного трансформатора с обмотками обратной связи и высоковольтный выход, который обычно делится на два выхода с помощью последовательных высоковольтных конденсаторов, которые также служат для ограничения тока через каждую трубку.

---

Я отключил два выходных конденсатора, так как они мешали работе.

---

И подключил мою самодельную коронирующую пластину прямо через выход высоковольтного трансформатора.

---

При включении питания с обеих сторон, где встречаются электроды, должна появиться тонкая линия пурпурного венца. Если это всего лишь несколько пятен короны, вы можете попробовать повысить напряжение питания с 12 В до 14 В, хотя повышение может привести к внутреннему отказу высоковольтного трансформатора. Эти маленькие блоки питания не предназначены для работы с разомкнутой цепью, поэтому не давите на них слишком сильно.
В этот момент вы должны ощутить свежий запах озона, немного напоминающий хлорный отбеливатель (также сильный окислитель).

---

И вот готовый агрегат. В нем используется стандартный корпусной вентилятор на 12 В, который проталкивает воздух через корону и смешивает полученный озон с воздухом в помещении. Пластина короны прикреплена к вентилятору двумя кусочками переплетной ленты, обычно используемой для скрепления документов. Я вставил в него пустую стеклянную пластину, чтобы выровнять два кусочка, а затем приклеил их к вентилятору смолой. (Спасибо Адаму Аглионби за предложение по монтажу.) Было бы неплохо использовать правильный монтажный зажим, особенно тот, который также обеспечивает соединение с пластиной.
Я питал всю сборку от обычного линейного блока питания на 12В 500мА. Я намеренно использовал нестабилизированный источник питания, работающий не при полной нагрузке, чтобы попытаться немного поднять выходное напряжение для улучшения коронного разряда.
Он работает хорошо и вскоре заставляет сильный запах озона проникать в мою большую квартиру, что означает, что на самом деле вырабатывается слишком много озона для занятой площади. Выход можно приручить, если немного уменьшить напряжение. Вы должны быть в состоянии измерить выход озона, глядя на корону в темной комнате. Для низких уровней это может быть даже несколько небольших пятен здесь и там на пластине.
В качестве альтернативы вы можете включить устройство по таймеру, чтобы включать и выключать его в разные моменты в течение дня.

---

Я добавил резистор 100 Ом 1 Вт последовательно с вентилятором, который использовал, чтобы он работал тише за счет воздушного потока. Это необходимо только в том случае, если вы хотите использовать сборку в тихом месте, где свист вентилятора может вызвать раздражение.
Хотя это устройство использует высокое напряжение, оно работает при низком токе и высокой частоте, поэтому, если вы должны вступить в контакт со стороной высокого напряжения, это не очень опасно.
