Как работает передатчик на 160 метров с лампой ГУ-50. Какие компоненты используются в схеме. Как правильно настроить передатчик для работы в диапазоне 160 метров. Какие особенности конструкции нужно учитывать при сборке.
Основные компоненты схемы передатчика на 160 метров
Передатчик на диапазон 160 метров с использованием лампы ГУ-50 состоит из следующих основных компонентов:
- Лампа ГУ-50 в качестве выходного усилителя мощности
- Задающий генератор на кварцевом резонаторе
- Буферный каскад на лампе 6П15П
- Выходной колебательный контур
- Цепи питания и модуляции
Рассмотрим подробнее назначение и особенности каждого из этих узлов.
Задающий генератор передатчика
Задающий генератор формирует стабильный по частоте сигнал на рабочей частоте передатчика. Он выполнен по схеме емкостной трехточки на лампе 6Ж1П. Для стабилизации частоты используется кварцевый резонатор на частоту в диапазоне 1.8-2.0 МГц.
Основные компоненты задающего генератора:
- Лампа 6Ж1П
- Кварцевый резонатор на рабочую частоту
- Контурные катушки и конденсаторы
- Цепи смещения и питания
Настройка генератора производится подбором емкости конденсатора в анодной цепи лампы для обеспечения надежного возбуждения колебаний.
Буферный каскад передатчика
Буферный каскад на лампе 6П15П служит для усиления сигнала задающего генератора и согласования с выходным усилителем мощности. Он работает в режиме класса А и обеспечивает раскачку лампы ГУ-50 до номинальной мощности.
Основные элементы буферного каскада:
- Лампа 6П15П
- Входной и выходной колебательные контуры
- Цепи смещения и питания
Настройка буферного каскада заключается в подборе связи между контурами для получения максимальной выходной мощности без самовозбуждения.
Выходной усилитель мощности на лампе ГУ-50
Выходной усилитель мощности выполнен на генераторной лампе ГУ-50. Этот каскад обеспечивает усиление сигнала до выходной мощности 40-50 Вт. Лампа ГУ-50 работает в режиме класса С для получения высокого КПД.
Основные компоненты выходного каскада:
- Лампа ГУ-50
- Входной и выходной колебательные контуры
- Цепи смещения и питания
- Цепь нейтрализации паразитных емкостей лампы
Особое внимание при настройке уделяется выходному П-контуру, обеспечивающему согласование с антенной.
Особенности настройки передатчика на 160 метров
При настройке передатчика на диапазон 160 метров необходимо учитывать следующие моменты:
- Правильно подобрать кварцевый резонатор на частоту в пределах 1.8-2.0 МГц
- Обеспечить стабильную работу задающего генератора
- Настроить межкаскадные связи для получения максимальной выходной мощности
- Тщательно настроить выходной П-контур для согласования с антенной
- Проверить отсутствие самовозбуждения и паразитных колебаний
Правильная настройка всех каскадов позволит получить стабильный сигнал мощностью 40-50 Вт в диапазоне 160 метров.
Конструктивные особенности передатчика на ГУ-50
При конструировании передатчика на лампе ГУ-50 для диапазона 160 метров следует учитывать следующие важные моменты:
- Обеспечить хорошее экранирование между каскадами для предотвращения самовозбуждения
- Использовать короткие соединения в высокочастотных цепях
- Применить эффективное охлаждение лампы ГУ-50
- Предусмотреть возможность оперативной перестройки выходного контура
- Обеспечить надежную развязку по питанию между каскадами
Грамотная компоновка узлов передатчика позволит получить стабильную работу на диапазоне 160 метров без паразитных колебаний и перегрева лампы ГУ-50.

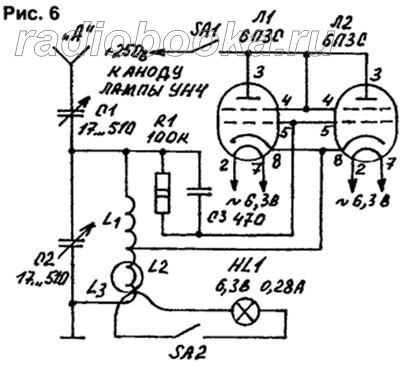

Модуляция в передатчике на 160 метров
Для работы в режиме амплитудной модуляции (AM) в передатчике на лампе ГУ-50 применяется анодная модуляция выходного каскада. Основные элементы схемы модуляции:
- Модуляционный трансформатор
- Модулятор на лампах 6П3С
- Предварительный усилитель низкой частоты
- Микрофонный усилитель
Глубина модуляции может достигать 90-100% при хорошем качестве звучания. Для телеграфной работы (CW) модулятор отключается.
Блок питания передатчика на ГУ-50
Для питания передатчика на лампе ГУ-50 требуется несколько напряжений:
- Анодное напряжение 600-800 В для ГУ-50
- Напряжение накала 6.3 В для всех ламп
- Отрицательное напряжение смещения -100…-150 В
- Экранное напряжение 250-300 В
Блок питания содержит силовой трансформатор, выпрямители, фильтры и стабилизаторы напряжения. Особое внимание уделяется качественной фильтрации анодного напряжения для ГУ-50.

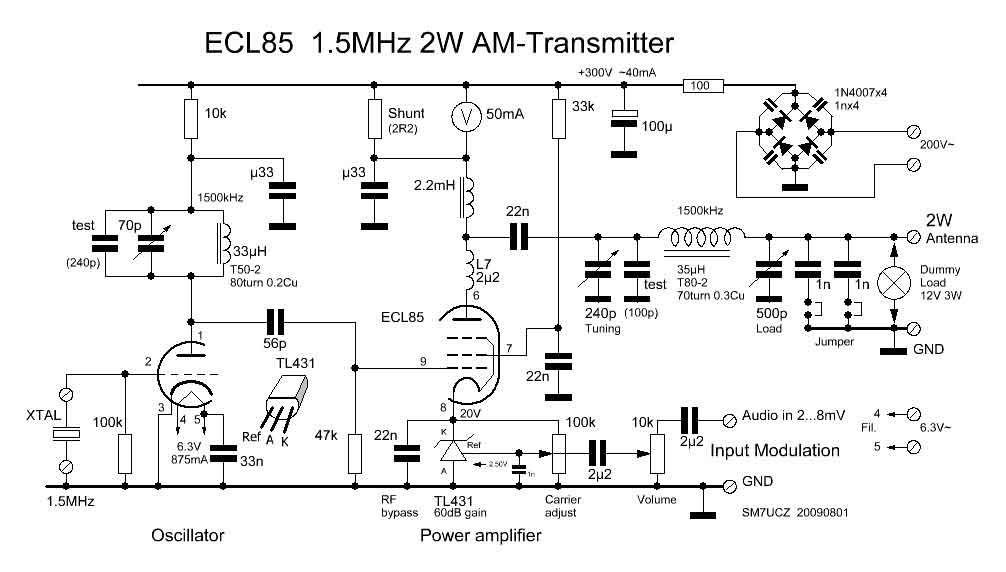

Схема любительского АМ передатчика (СВ диапазон 1449-1602 кГц)
Приведена принципиальная схема любительского радиопередатчика, работающего в диапазоне средних волн (СВ) с амплитудной модуляцией.
Как известно, средние волны радиовещательного диапазона уже покинули многие радиостанции, окончательно перейдя наУКВ. И этому есть вполне объективные причины. Вот я вчера включил приемник на СВ (MW), и кроме атмосферных шумов ничего не услышал.
Правда, вечером что-то едва прослушивалось сильно издалека, и на совсем непонятном языке. И вот, наше уважаемое Федеральное Агентство Связи решило оживить обстановку, и выделить для индивидуального радиовещания полосу частот 1449-1602 кГц, то есть «верхушку» СВ радиовещательного диапазона. Что само по себе, весьма разумно, хотя и поздновато.
24 апреля сего года Федеральное Агентство Связи разослало информационные письма на эту тему всем заинтересованным, по их мнению, лицам. Желающие изучить вопрос максимально полно, могут обратиться на сайт cqf.
Вкратце, суть дела в том, что индивидуальное радиовещание в РФ теперь официально разрешено. Можно самостоятельно разрабатывать, изготавливать аппаратуру для индивидуального радиовещания, и свободно публиковать эти разработки в радиотехнической литературе.
Что нужно знать радиолюбителю, пожелавшему испытать себя в деле индивидуального радиовещания:
- Диапазон, на частоте в котором должен работать передатчик лежит в пределах 1449-1602 кГц. При этом, сетка частот в нем с шагом в 9 кГц. То есть, можно посчитать, 1449 кГц, 1458 кГц, 1467 кГц и т.д. Выход за пределы сетки не допускается, и будет наказываться.
- Мощность передатчика для учебных и демонстрационных целей может быть не более 1 Вт.
- Мощность передатчика для школьных радиокружков — не более 25 Вт.
- Мощность передатчика для технических колледжей и техникумов, а так же, индивидуальных радиовещателей — до 100 Вт.
- Мощность передатчика для технических ВУЗов — до 250 Вт.
- Мощность передатчика для технических университетов и клубов индивидуальных радиовещателей -до 500 Вт.
- Тип излучения, — с амплитудной модуляцией, с полосой модулирующего сигнала 50-8000 Гц — 16K0A3EEGN, соответственно второму тому Регламента Радиосвязи.
- Ну и теперь, как полагается, «ложка дегтя», — необходимо зарегистрироваться как СМИ, получить лицензию, разрешение на использование частоты, и произвести ввод в эксплуатацию оборудования. И все это на тех же условиях, что и для профессиональных радиовещателей. Так что, сами понимаете…
Как бы там ни было, но «творчество поперло». Ну, как же, такая новая тема для приложения обожженных паяльником рук и прокопченных канифолью мозгов! И вот что, лично у меня, «выперло»:
За долгие годы существования радиолюбительства было создано и опубликовано множество схем передатчиков для работы в диапазоне 160 метров. Подвинуть частоту такого передатчика в диапазон 1449-1602 кГц здесь будет уже совсем не сложно.
Соответственно, принять меры к стабилизации частоты несущей (в простейшем случае кварцевым резонатором). Остается завести амплитудную модуляцию, например, по питанию выходного каскада усилителя мощности. Ну и, практически, дело сделано, можно идти по кабинетам собирать бумажки…
Принципиальная схема передатчика
На рисунке показана схема простого передатчика, в принципе, удовлетворяющего требованиям «для учебных и демонстрационных целей».
Практически, это слегка измененный передатчик Я. С. Лаповка (Л.1), частота которого сдвинута в нужный диапазон путем замены кварцевого резонатора, и перестройкой контура, плюс, заведена амплитудная модуляция в выходной каскад.
И вот, готов передатчик «для учебных и демонстрационных целей» или «пионерлагеря».
Рис. 1. Принципиальная схема АМ передатчика на вещательный диапазон 1449-1602 кГц.
Кварцевый резонатор Q1 задает частоту несущей, он должен быть на ту частоту, на которой планируется вести вещание, то есть на частоту в диапазоне 1449-1602 кГц с учетом сетки с шагом в 9 кГц (например, на 1467 кГц).
Пожалуй, кварцевый резонатор в этой схеме наиболее трудно доступная деталь. Впрочем, эта проблема решается. Можно приобрести резонатор на наиболее близкую частоту, отличающуюся на несколько кГц от нужной. И подогнать включением последовательно ему дополнительной емкости или индуктивности.
Не говоря уже об известных механических способах доводки частоты кварцевого резонатора.
Амплитудная модуляция осуществляется с помощью схемы на транзисторах VT3 и VТ4. Транзистор VT3 регулирует питание выходного каскада передатчика. Сигнал НЧ поступает на базу VТ4.
Режим работы схемы модуляции устанавливают подстроечным резистором R6, регулирующим напряжение смещения на базе VТ4.
Детали передатчика
Катушка L1 — готовый дроссель на ток до 2А индуктивностью 10 мкГн. Катушка L2 намотана проводом ПЭВ-2 0,43 на каркасе диаметром 16 мм и содержит 70 витков, намотка ведется «виток к витку». Катушка связи L3 намотана поверх витков L2 таким же проводом, ее число витков подбирается под конкретную антенну.
Налаживание
При налаживании, режим работы каскада на VТ1 выставляют до установки кварцевого резонатора. Подбором R1 добиваются напряжения 5-6V на его эмиттере. Затем замкнуть перемычкой коллектор-эмиттер VТ3, и подбором сопротивления R3 выставить ток покоя VТ2 на уровне 60-80 mA.
После этого подключить резонатор и выполнить настройку передатчика под конкретную антенну. Удалить перемычку с VТ3 и настроить схему модулятора резистором R6.
И в заключение, хочу высказать свое личное мнение относительно этой инициативы. Конечно, отдать кусок уже пустого радиовещательного диапазона под любительское радиовещание, сама по себе идея хорошая, хотя и запоздалая лет на двадцать. К тому же бюрократия, как обычно, может все испортить.
На мой взгляд, здесь следовало бы применить такие же правила, что и для любительской радиосвязи на КВ-диапазонах. То есть, зарегистрировать позывной, категорию (максимальную мощность), и позволить вещать на любой свободной в данный момент частоте диапазона 1449-1602 кГц.
Ну, может быть, заставить подписать какие-то документы, ограничивающие тематику вещания (чтобы не было всякой незаконной деятельности).
Было бы очень интересно разрешить там и частное цифровое радиовещание. В противном случае, дело может засохнуть на корню.
Снегирев И. РК-08-16.
Литература:
- Лаповок Я. С. Твой первый передатчик. Р-2002-08.
- cqf.su.
Радиостанция своими руками (2004) — Стр 10
лампы второго УВЧ и колебательным контуром постоянный резистор сопротивлением 30..75 Ом.
Из-за подключения различных нагрузок к выходу второго УВЧ не совпадают настройки на максимальную чувствительность приемника и на максимальную выходную мощность передатчика. Рекомендуем в режиме приема применять только один (первый) УВЧ. А второй УВЧ, заменив в нем лампу 6К4 на 6П15П или ГУ-17, использовать только при работе на передачу.
Напряжение частотой 215 кГц, подаваемое на лампу 6Ж2П, не должно превышать 0,5 В (эффективное значение).
В противном случае паразитные комбинационные составляющие на выходе передатчика не ослабляются более чем на 30 дБ.
В заключение обзора схем хочется поделиться способом упрощения схемы приставки. В первом варианте приставки «Ретро-М» в предварительном усилителе радиочастоты я применял широкополосный усилитель, который, к сожалению, имел сильный завал на 28 МГц, однако на НЧ диапазонах имел 70…80 Вт (с усилителем мощности на двух лампах ГУ-50). Можно поэкспериментировать с ВЧ кольцами, попытаться подобрать число витков трансформатора и ввести его в резонанс подключением параллельно обмотке конденсатора. При применении этой схемы уменьшается число контуров и убирается один галетный переключатель, а сама схема значительно упрощается. Схема такого широкополосного усилителя приведена на рис. 3.36, а на рис. 3.37 показана конструкция широкополосного трансформатора.
Рис. 3.36. Схема широ- |
|
кополосного усилителя | Рис. |
| форматора |
3.37. Конструкция широкополосного транс-93
4.1. Компактный усилитель мощности с высоким КПД
Идею изготовления двухтактного усилителя мощности с высоким КПД предложил Володе Жукову (RW3RV) RU3XS. Схема усилителя была опробована на многих лампах (6П45С; ГУ-50; ГИ-7Б), была повторена многими радиолюбителями страны и показала высокую повторяемость. В данной схеме используется принцип сложения мощностей, что позволяет получить высокий коэффициент полезного действия. Применение широко распространенной в последнее время бестрансформаторной схемы питания [12] делает данный усилитель легким и компактным.
Обратимся теперь к принципиальной схеме (рис. 4.1). Диоды VD1…VD4 и электролитические конденсаторы СЗ…С8 — учетверитель сетевого напряжения. C1, LI, C2 — сетевой фильтр помех. Трехпозиционный переключатель S1 и токоограничивающий резистор R1 — элементы двухступенчатой системы включения и уменьшения броска тока при включении, Т1 — накальный трансформатор, Т2 — входной ВЧ трансформатор, ТЗ
— выходной ВЧ трансформатор.
С9 — блокировка по радиочастоте источника анодного питания. С12 — разделительный по ВЧ и развязывающий по сети. С15, С16, С17, С18 — переходные и развязывающие конденсаторы. L1 — сетевой фильтр, L2, L3 — накальные дроссели, L4 — анодный дроссель. Стабилитрон VD5 совместно с транзистором VT1 обеспечивает начальное смещение лампы. Конденсаторы СЮ, СИ — блокировочные по ВЧ. Элементы С13, С14, С19, L5, L6 — элементы выходного П-контура. Коммутация RX-TX для ламп не предусмотрена, т.к. начальный ток составляет 5…10 мА, и мощ-
94
ность рассеивания на анодах в паузах и в режиме приема невелика — 6… 11 Вт. Если потребуется запирать лампы в режиме приема, достаточно последовательно с VD5 включить резистор 100 кОм (или стабилитрон Д817 с любым буквенным индексом) и замыкать его контактами реле RX-TX при переходе на передачу.
Рис. 4.1. Схема, усилителя мощности
Детали
Конденсаторы С1, С2 — типа К73-17 на напряжение не менее 400 В, СЗ…С8 — К50-31, К50-27. К50-29 (конденсаторы типа К50-35 лучше не применять из-за их низкой надежности).
Конденсаторы С9, С12 — типа КСО-11, К15У-1 на напряжение не менее 2 кВ, а С12, кроме того, на реактивную мощность не менее выходной мощности РА. Конденсаторы СЮ, СП — КМ-5 или аналогичные. Конденсатор С19 — К15У-1 на реактивную мощность не менее чем в 10 раз больше выходной мощности РА. Конденсатор С14 — строенный КПЕ от транзисторных приемников. Конденсатор С13 сделан из стандартного КПЕ 2×12…495 пФ прореживанием роторных и статорных пластин через одну с последующей центровкой статорных секций перепайкой их крепления к основанию КПЕ.
При использовании усилителя на 160-метровом диапазоне емкости С13 не хватает, поэтому параллельно ему подключается С19 емкостью 300 пФ. Дроссель фильтра помех L1 содержит
95
2×20 витков сетевого провода на ферритовом кольце марки 2000НН подходящих размеров. Анодный дроссель L4 намотан на керамическом каркасе диаметром 20 и длиной 125 мм, намотка виток к витку на длину 75 мм, далее у «горячего конца» 15 витков вразрядку на длину 25 мм проводом ПЭВ-2 диаметром 0,41 мм.
В качестве трансформатора TI подойдет любой С хорошей изоляцией между обмотками, например, из серии ТН, Данные ВЧ трансформаторов Т2, ТЗ и накальных дросселей L2, L3 приведены ниже при описании конструкции. Для коммутации режимов «прием-передача» предусмотрены два высокочастотных реле, рассчитанных на коммутируемую мощность I кВт. Соответственно, для питания реле необходим источник питания (на схеме не показан).
Конструкция
Весь усилитель собирается в корпусе системного блока AT от старого компьютера. Очень часто такие полупустые корпуса дешево продаются в компьютерных фирмах. Из корпуса системного блока удаляются все элементы, включая импульсный блок питания. Не выбрасывайте блок питания, его после несложной переделки можно применить для питания аппаратуры с напряжением 12 В, причем выходной ток может достигать 20 А.. В пустом корпусе размещение деталей усилителя произвольное, однако, рекомендуется придерживаться следующих правил:
1. Элементы питания (Т1, L1, С1…С8, VD1.
..VD4, R1) устанавливаются в задней части корпуса и отгорожены перегородкой из оцинкованного железа. Есть смысл для охлаждения блока питания (прежде всего конденсаторов С1…С8 и, в меньшей степени, диодов VD1,,,VD4), для этого поставить вытяжной вентилятор от системного блока компьютера (на предусмотренное для него место).
2.Лампы с «обвязкой» (Т2, ТЗ, L2, L3) размещаются в задней части корпуса.
3.Элементы П-контура помещаются в передней части корпуса.
4.Разнести как можно дальше входные и выходные ВЧ разъемы.
Основное заземленное шасси расположено в середине корпуса горизонтально примерно и 50…60 мм от днища. В месте
96
установки ламп в шасси вырезано квадратное отверстие размерами 140×140 мм. Лампы устанавливаются вертикально и крепятся хомутиками да вывод сетки к квадратной пластине размерами 160×160 мм. Эта пластина с закрепленными на ней лампами устанавливается над отверстием в шасси и крепится к нему через изолирующие фторопластовые прокладки.
Конденсатор С12 устанавливается между пластиной и шасси. При самовозбуждении или неустойчивой работе РА конденсатор С12 лучше выполнить в виде набора из нескольких конденсаторов (общей емкостью 2000 пФ), разместив их по периметру пластины с лампами. Обдув ламп производится вытяжкой воздуха следующим образом. Подбирают вентиляторы (по числу ламп) с диаметром, равным или чуть большим диаметров анодных радиаторов. Вентиляторы крепятся к верхней крышке РА (под них вырезаны отверстия) точно напротив ламп, Цилиндрические воздуховоды свернуты из 2-3 слоев стеклотекстолита (придется расслоить кусок подходящих размеров). Во избежание раскручивания концы стеклотекстолита прошиты металлическими скобками.
Верхний диаметр воздуховода должен точно совпадать с наружным диаметром вентилятора, нижний — с диаметром анода лампы (если они отличаются, то воздуховод делают коническим). Изготовленные воздуховоды плотно одевают на вентиляторы и тщательно проклеивают клеем «Феникс». В результате, при опускании верхней крышки воздуховоды точно одеваются на аноды.
Накальные дроссели мотаются двумя сложенными вместе проводами (не скрученными) диаметром 1,2 мм (возможно использование сетевого провода). Дроссели идентичные. Для дросселей подходят ферритовые кольца из феррита М1500НМ раз-
мерами К27х16х8т5 или аналогичные близкие по параметрам. Сначала наматывается сложенный провод до половины коль-
ца, а затем, не разрывам провод, «перепрыгиваем» к началу обмотки и продолжаем намотку до полного заполнения кольца. Такая конструкция (рис, 4,2) уменьшает емкость дросселя и увеличивает КПД на ВЧ диапазонах. Также особенностью данной схемы является применение трансформаторов типа «бинокль» на ферритовых кольцах. В табл. 4.1 приведены намоточные данные трансформаторов, а на рис. 4.3 и 4.4 показаны их конструкции.
Намоточные данные ВЧ трансформаторов | Таблица 4.1 |
Рис. 4.2. Конструкция накальных дросселей L2, L3
Рис. 4.3. Конструкция трансформатора Т2
98
Рис.
4.4. Конструкция трансформатора ТЗ
Внимание!
Диаметр провода в трансформаторе нужно подобрать таким, чтобы обмотки внутри трубки не двигались. Для этого можно взять несколько сложенных вместе проводов МГТФ (число подобрать экспериментально), спаять их концы и проложить внутри трубки так, чтобы воздушный зазор между внутренними стенками трубки и проложенными в ней проводами был минимальным. Помните, что от качества изготовленных высокочастотных трансформаторов зависит КПД и качество работы вашего усилителя!
Данные П-контура
Катушка L5 — бескаркасная диаметром 50 мм, она содержит 9 витков провода МГ диаметром 4,0 мм с отводами от 3,5 и 5,5 витка, длина намотки 65 мм. Катушка L6 намотана на каркасе диаметром 60 мм и содержит 25 витков провода ПЭВ-2 диаметром 2,0 мм виток к витку. Отвод сделан от пятого и двенадцатого витка.
Конденсатор С14 — строенный КПЕ от транзисторных приемников или любой другой с любым зазором между пластинами и максимальной параллельной емкостью примерно 1500 пФ.
Конденсатор С13 сделан из стандартного КПЕ 2х12…495пФ прореживанием роторных и статорных пластин
через одну с последующей центровкой статарных секций перепайкой их креплений к основанию КПЕ. Если есть возможность выбора С13, то предпочтение следует отдать конденсаторам с большей максимальной емкостью (при этом не нужен будет С19). Однако нужно помнить о минимальной начальной емкости (она определяет резонанс на 28 МГц) и о зазоре 1,5…2 мм между пластинами. При меньшем зазоре между статорными и роторными пластинами возможен пробой и, как результат, снижение максимальной выходной мощности.
4.2. Вседиапазонная антенна и согласующее устройство к ней
Радиолюбительская антенна — наиболее важная часть любительской радиостанции. Крылатое выражение: «Антенна — лучший усилитель высокой частоты» полностью подтверждает вышесказанное. Хорошая антенна- это предмет гордости радиолюбителя. К сожалению, хорошую направленную антенну редко увидишь на любительской радиостанции. Причин этому много, но главные из них —это высокая стоимость и трудности установки радиолюбительской красавицы на крыше многоэтажного дома.
Доказать чиновникам, что радиолюбительская антенна размерами и 100 квадратных метров (а бывает и больше) украшает дом, практически невозможно. В таком случае предлагаю воспользоваться вседиапазонной антенной типа «перевернутая V» (inverted V), которая запитана двухпроводной линией (рис. 4.5). Данная антенна имеет несложную конструкцию (рис. 4.6), работает на всех радиолюбительских диапазонах, относительно легкая в изготовлении, не дает помех и называется «Levy» (13).
100
Под названием «Levy» мы понимаем все антенны с центральной запиткой и двухпроводной линией с любой длиной лучей и проводов линии. Рассмотрим вначале антенну типа LW (от англ. Long Wire — длинный провод, рис. 4.7).
Рис. 4.5. Вседиапазонная антенна «Levy» на крыше жилого дома
Рис. 4.6. Конструкция вседиапазонной антенны -«Levy»
101
Длина луча должна быть не менее четверти длины волны самого низкочастотного из используемых диапазонов. Согласующее у с — с т в о поможет настроить его на любую частоту.
LW можно представить, как половину антенны «Levy». Но этот вариант неудобен, поскольку токи ВЧ, текущие по лучу и согласующему устройству, требуют хорошего заземления всей
102
VK1SV 160м домашняя страница
VK1SV 160м домашняя страница Димитрис Цифакис, VK1SV/SV1DETВерсия 1
Здесь я буду описывать свои приключения в стране класса Е. Для тех, кто не знакомы с этой превосходной и простой техникой получения высокой мощности чрезвычайно эффективно, нет лучшего введения, чем Бумага для усилителей мощности класса E, Натан О. Сокал, WA1HQC.
Так выглядит v1 усилителя. Я использую IRF520.
…а это схема. Две шапки в Усилитель класса E следует выбирать с 20% компонентами или их комбинацией. фиксированные колпачки для получения емкости, максимально близкой к расчетному значению.
В = 13 В, I = 1,5 А, мощность 16 Вт РЧ.
Я поднял напряжение до 20 В и получил около 36 Вт от бедного IRF520.
Было все еще довольно удобно прикасаться, и появились единственные признаки бедствия.
от моего дешевого лабораторного блока питания…
Версия 2
Этот рассчитан на 24 В и полевой МОП-транзистор IRF640 (макс. 200 В сток-исток). Напряжение).
Следует обратить внимание на использование серебряно-слюдяных конденсаторов и намного больше L1, который теперь намотан на сердечнике FT114-43.
На приведенной выше осциллограмме показана кривая стока (ch3) и форма выходного сигнала (канал 2) передатчика, работающего при расчетном напряжении то есть 24 В.
На этой осциллограмме напряжение, подаваемое на передатчик, раскрутил до 30 В (максимум, который даст мой БП). Как видите, сила теперь около 70 Вт, и есть большой запас прочности по напряжению стока.
Для работы в режиме АМ я бы предложил использовать его при напряжении чуть ниже 24 В.
чтобы напряжение стока оставалось менее 200 В на пиках
модуляция.
Если вы хотите использовать это только для CW (код Морзе), то я думаю, что вы
может увеличить напряжение, скажем, до ~ 34 В или около того для выходной мощности 100 Вт или
вы можете пойти еще выше для большей мощности, но следите за утечкой
напряжение, чтобы оно не превышало 200 В. Но, конечно, 1,8432
МГц обычно не используется для CW, однако это разрешено в соответствии с
план группы.
Трансформатор модуляции
Трансформатор модуляции действительно ушел в прошлое. Полагаю
будет очень сложно найти трансформатор, который будет хорошо работать для
модуляции этого 160-метрового передатчика, поэтому есть два варианта: либо сделать
трансформатор самостоятельно или используйте трансформатор, который был разработан для некоторых
другая задача. По лени я решил попробовать несколько разных по мощности
трансформаторы с соответствующим коэффициентом трансформации. Оказывается, что
большой (300 ВА) тороидальный силовой трансформатор дал отличные результаты.
Я использовал две первичные обмотки (110 В + 110 В) в качестве первичной и
вторичные цепи.
Импеданс, подаваемый на аудиоусилитель
был достаточно близок к проектному импедансу, но, конечно, можно
легко добавить еще несколько витков тороида и внести дополнительные коррективы.
С этой установкой у меня было очень приятное QSO на 160 м AM с VK1DSH Dale.
и VK1BEK Джон.
Ссылки
- Онлайн-калькулятор класса E от VK2ZAY, который упрощает жизнь и я обнаружил это только после того, как написал свой собственный калькулятор класса E на C (черт возьми!).
Избыточные детали и оборудование
HV-конденсаторы для выпрямителей:
40 Microfarad, 5 кВ, наполненный маслом, K75-40A Type
10,5x17x21CM, 21cm Высот с электродами
. , К75-40а тип
размер 10,5х9х20см, высота 20см с электродами
Проданный
60 Микрофарада, 4 кВ, заполненный маслом, размером с маслом, размером K75-40A
10,5x17x20 см, 20 см. Высота с электродами
$ 100
100 Microfarad, 3 кВ, размером с масла, K75-40A Type
10,5×14.
5x20C20C-201 ,20см высота с электродами
ПРОДАНО
100 мкФ, 3кВ Маслонаполненный,К75-28 тип
Размер 14×8.5×25см,высота 25см с электродами
6 квар
$4
1,5 пФ 6 кВ 5 квар
$ 3
2,2 PF 6KV 5 KVAR
$ 3
3,3 PF 6KV 5 KVAR
$ 3
4,7 PF 3,5KV 4 KVAR
$ 3
4.7 4,7 PF 6KV 7KVAR$ 3
4.74 4,7 PF. KVAR$ 4
6,8 PF 10KV
$ 4
6,8 PF 10KV
$ 3
10 PF 3,5KV
$ 3
10 PF 6KV
9000 9000 9000 9000 10 ПФР 10K 10 000 9000 9000 9000 9000
10K 10K 10 000 9000 9000 9000 9000 9000 10K 10K 10 000 9000 9000 9000 9000 9000 10 000 9000 9000 4000 9000 9000 9000 9000 10K 10 000 9000 9000 9000 9000 4000 10 К. 10кВ 20кВар
$7
10 pF 25kV 50kVar
SOLD
15 pF 3.5kV 4 kVar
$3
15 pF 6kV 7 kVar
$4
15 pF 10kV 8kVar
$5
15 pF 15kV 35kVar
$ 7
18 PF 3,5KV 4 KVAR
$ 3
18 PF 6KV 5 KVAR
$ 4
18 PF 10KV 8KVAR
$ 5
22 PF 3,5KV 4KVAR
9000 4000 $ 3 9000 40004 22 PF 3,5KV 4KVAR 9000 4000 4000 9000 22 2 22 PF 6KV.
22 pF 10kV 8kVar
$5
22 pF 10kV 40kVar
$6
27 pF 3.5kV
$3
27 pF 6kV 5kVar
$4
27 pF 10kV 8kVar
$5
33 pF 3.5 KV
$ 3
33 PF 6KV
$ 3
33 PF 10KV 8KVAR
$ 5
33 PF 10KV 20KVAR
$ 6
33 PF 25KV 125KVAR
$ 6
33 PF 25KV 125KVAR
.0004 $ 3
39 PF 6KV 7KVAR
$ 4
39 PF 10KV 8 KVAR
$ 5
47 PF 3,5KV
$ 3
47 PF 6KV 7KVAR
59504 447 PF 6KV 7KVAR
5950440004 4777 477477777777777777777777777777777777777777777777777777777777777777.7777 4777 4775
47 PF.
47 PF 10KV 8KVAR
$ 5
47 PF 25KV 160 KVAR
$ 16
50PF, Япония, Kosyuha, Titanium 10KV/6KVA
$ 12
56 PF 3 3,5KV 9000 40004
9000 4000 9000 4000 9000 9000 9000 9000 4000 9000 4000 9000 9000 4000 9000 9000 9000 9000 9000 9000 4000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 4000 40004 56 PF.
$4
56 PF 10KV 8KVAR
$ 5
68 PF 3,5KV
$ 3
68 PF 6KV 7KVAR
$ 5
4000 68 PF 10KV 8KVAR
$ 70005
68 PF 10KV 8KVAR
9000 4000 40004 68 PF 10KV 9 0005
4000 4000 40004 68 PF. KV 4KVAR
$ 3
100 PF 6KV 7KVAR
$ 5
100PF 6KV 55KVAR на Ceramic Plate
$ 10
100 PF 10KV 9KVAR
$ 8
100PF, Japan 10KVAR
$ 8
100PF, JAPAN.0005
$ 12
100pf, Япония, Косюха, Титан 12 кВ/12 кВА
$ 18
150pf, Япония, Косюха, Титан 12KV/25KVA
$ 19
100 PF 15KV 15KVAR 9000
$ 19000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 4000 9000 9000 9000 9000 9000 9000
$ 19 0005
100 100KV.
$10
150 pF3,5kV 6KVAR
$4
150 pF 6kV 7KVAR
$7
150 pF 10kV 9KVAR
$8
150 pF 15kV 15KVAR
$9
150 pF 20kV 30KVAR
$10
200pF, Japan, KOSYUHA, Titanium 10kV/12KVA
$18
220 pF 3.5kV/8KVAR
$5
220pF 10kV 150kVar
$15
220 pF 15kV 25KVAR
$10
250pF, Japan, KOSYUHA , Титановый 10 кВ/10 кВА
$ 18
330 PF 3,5KV 8KVAR
$ 5
330 PF 4KV 15KVAR
$ 6
330 PF 6KV/20KVAR
9000 4000 $ 330 330 330 ПФ/20KVAR 9000 9000 4000. 9000 3304 330 3307 3307. 30квар$10
330 pF 20kV 50 kVar
$12
400pF, Japan, KOSYUHA, Titanium 7kV/8KVA
$16
470 pF 4kV/20KVAR
$6
470 pF 6kV 25 kVar
$8
470 PF 15KV/40KVAR
$
Два (из выше), установленная на керамической тарелке
$ 17
500PF, Япония, Косюха, Титан 7KV/8KVA
$ 160005
500PF, Япония, KOSYUHA, TITANIUM 7K.
$19
680 PF 4KV/25KVAR
$ 6
1000 PF 4KV/30KVAR
$ 7
1000 PF 6KV/40KVAR
$
1000PF, JAPAN, KOSYUHA, TITANIUM 7K 7KVA 9000 9000 9000 7000 7000 7000 7000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4 0004. /40KVAR
$ 8
1500 PF 15KV
$ 14
1500 PF 15KV/90KVAR
Проданный
K15U-2 Конденсаторы
100PF 10KV 50KVAR
9000 $ 9000100PF 10KV 50KVAR
9000 $ 90001504154. 100pv 10KV 50KVAR
9000 9000444. 100pv 10KV 50KVAR
9000 900040004 100PV 10KV.0004 220pF 6kV 10kVar
$5
330 10kV 150kVar
$15
470pF 4kV 100kVar
$10
470pF 16kV 8kVar
$5
470pF 6kV 12kVar
$4
1000pF 3kV 14kVar
$4
1000pF 8 кВ 28KVAR
$ 8
1500PF 10KV 35KVAR
$ 10
2200PF 3KV 22KVAR
$ 5
2200PF 6KV 35KVAR
$ 100005
2200PF 10KV 50KVAR
$ 100005
2200PF 10KV 50KVAR
$ 100005
2200PF 10KV 50KVAR
$ 100005
PF 10KV.
0005
$13
2500pF 6kV
$6
4700pF 6 kV 65 kVar
$15
KVI-1 RF Capacitors
4.7 pF 10kV
$1
6.8 pF 10kV
$1
10pF 10kV
$1
47PF 20KV
$ 2
22 PF 20KV
$ 2
100 PF 20KV
$ 2
150 PF 10KV
$ 2
KVI-3 TIPS
9000 4000 4000 PF 12 KV 12 KV5KVI-3 DOUB0004 $4
470 pF 16 kV
SOLD
470 pF 10 kV
SOLD
1000 pF 12 kV
$6
1000pF 16kV
$9
1500pF 10kV
SOLD
1650pF 20kV
$10
2200PF 10 кВ —
$ 5
3300 PF 10 кВ
$ 5
4700 PF 5 кВ
$ 5
4700 PF 10 KV
3
K15-5-5700 CERMIC
400044.
K15-5-5.0005
$0.25
470pF 3kV
$0.25
470pF 6.3kV
$0.5
680pF 1.6kV
$0.
25
1000pF 6.3kV
$1
2200pF 3kV
$0.5
2200pF 6.3kV 34 kVar!
$ 1,5
3300PF 3KV
Проданный
4700 PF 1,6KV 12KVAR
$ 0,5
4700PF 3KV 15KVAR
$ 10005
. 6800 PF 1,6 KV
$ 10005
800800 PF 1,6 KV
9000 4000 9000 4000400800.680017.6007 9000 9000 9000 9000 10000 10800800 1,6.0005
Проданный
15.000PF 3KV
$ 1
СМИ-конденсаторы
KSO-12 5100 PF 2 KV
$ 5
KSO-10 50 000 PF 500 V
$ 4
KSO-10 50 000 PF 500 V
. 2000 V
$ 0,25-1
KSO-8 2000 PF 2,5 кВ
$ 2
KSO-8 10 000 PF 1 кВ
$ 2
Teflon Compacitors
FGT-I 10 000 PF 4KV
40004 $ 77 7777 70004 FGT-I 10 000 PF 4KV
70004 70003
FGT-I 10 000
$ 70003
FGT-I 50 000 пФ 2 кВ
$10
FGT-I 1000 пФ 20 кВ
Проданные
Триммеры
8-60 PF 500V
$ 3
10-100 PF 500V
$ 3
25-150 PF 500V
$ 3
4-40PF, Good Plates.
Vacuum capacitors
12.5pF 10kV
$7
25pF 10kV
$10
25pF 15kV
$11
30pF 15kV
$11
50pF 10kV
SOLD
50pF 15kV
$12
50pF 25kV
SOLD
50pF 20kV Made in UK
$13
75pF 10kV
$12
100pF 10kV
SOLD
100pF 15kV
$12
100pF 25kV
$12
100pF 20kV Made В Великобритании
$ 15
150PF 15KV
$ 14
200PF 10KV
Проданный
200PF 15KV
Проданный
250PF 15KV
Проданный
9000KV
9000 90000004 $20
Конденсаторы переменные вакуумные
Российские Конденсаторы ВВ Листы данных
Российские Конденсаторы ВВ 20-1000пФ 10кВ в магнитной рамочной антенне
Модель КП1-4(КП1-4) 3-50 пФ 25 кВ макс диам. 75 мм, макс. 179 мм (с валом)
ПРОДАНО
Компактный ВВЦ КП1-8(КП1-8)модель 4-100 пФ 5 кВ 35А
90$
КП1-4(КП1-4)модель 5-100 пФ 25 кВ 50 А макс.
диам. 87 мм, макс. 191 мм (с валом)
95 $
КП1-3(КП1-3)модель 5-100 пФ 25 кВ 75А
ПРОДАНО
КП1-8(КП1-8)модель 5-250пФ 5кВ 35А макс. диам. 70 мм, макс. 156 мм (включая вал)
$130
КП1-3(КП1-3)модель 10-200 пФ 25 кВ 75А
ПРОДАНО
КП1-4(КП1-4)модель 7,5-350пФ 10кВ 50А макс диам. 100 мм, макс. 249 мм (с валом)
ПРОДАНО
КП1-3(КП1-3)модель 15-350пФ 25кВ 75А
ПРОДАНО
КП1-4(КП1-4)модель 10-500 пФ 10 кВ 50А макс. диам. 115 мм, макс. 254мм (с валом)
140$
Модель КП1-8(КП1-8) 15-750пФ 5кВ 35А макс. диам. 108 мм, макс. 200 мм (включая вал)
(измеренная емкость 10-780пФ)
$140
КП1-4(КП1-4)модель 20-1000пФ 10кВ 50А макс. диам. 145 мм, макс. 278 мм (включая вал)
145 $
КП1-12(КП1-12)модель 10-1200пФ 4кВ 75А макс. диам. 96 мм, макс. 200 мм
без счетчика оборотов и крепежа.
Счетчик витков — 20 долларов США, монтажное оборудование — 30 долларов США
140 долларов США
Усилитель мощностью 7 кВт с этим конденсатором Aldo, IU8AIB использует в нем пластинчатое напряжение 7300 В.
и катушки индуктивности
30 долларов (40 ходов), 25 долларов (18 ходов), 20 долларов (13 ходов)
Счетчик оборотов (40 ходов). ОК для конденсаторов и индукторов VAB VAR
$ 30
60 мм Аппаратное обеспечение для монтажа диамазок № 1 (минимум)
$ 40
60 мм Аппаратное обеспечение для монтажа диама
Монтажное оборудование диаметром 50 мм #4
$30
Монтажное оборудование диаметром 50-52 мм #5
ПРОДАНО
Медное монтажное оборудование диаметром 50-52 мм #6
$10
Spare Parts for Russian VVCs
$10
1m long Flexible 12mm Shaft extender
$30
Adapters for 12mm VVC shaft
$5,$10
Motors (220/127/110VAC) with reducer for Vac Вар Конденсатор. 15,5, 8,7, об/мин
25 $
Двигатель 12–27 В постоянного тока и редуктор. Около 10 оборотов в минуту
20 долларов США
Рамочная магнитная антенна с аналогичным двигателем
Воздушные переменные конденсаторы
Компактный воздушный вар-конденсатор (16-356)+(11-267)+(11-267) пФ
$ 18
Compact Air VAR Capacitor 2-100PF с катушкой
$ 14
air var Capacitor 5-140pf с длинным валом
$ 10
Air VAR 14-170pf, большая пластина расстояние
$ 60
Air VAR.
Конденсатор 2x(20-650пФ), большое расстояние между пластинами
ПРОДАНО
Воздушный вар. конденсатор 2x(7-275)пФ
8$
Компактный воздушный вар. от приемника Р-311. (2–120 пФ)+(2–120 пФ)+(2–75 пФ)
18 $
4–40 пФ, хорошее расстояние между пластинами
6 $
Воздушный варочный конденсатор с верхней крышкой, широко расставленный 19–295 пФ Верх/бок
40 $
HQ 8-6p 5 секций Воздушный вар конденсатор , 360deg rowtation
$ 20
HQ Air VAR Кабакант 5-127PF+3X (15-345PF) от R104 Station
$ 35
AIR VAR Capacitor 30-444PF
$ 35
Air VAR Capacitor 2×12-550P Радио Менге
925 $
Воздушный вар. конденсатор 9-240 пФ + 14-245 пФ с керамическим валом
15 $ Capacit
900 секций +10-200PF с керамическим валом
$ 10
Compact Air VAR Capacitor 15-525PF
$ 40
Маленький латунный конденсатор бабочка
$ 5
Small Air VAR Capacitor 4-72PF
$ 5
Small VARACITOR 4-72PF
$ 5
Slam -25пФ
$4
Compact Air Var Capacitor 10-270 and 9-260pF
$7
Compact Air Var Capacitor 4-495 and 9-495pF
$7
Reared Air Var Capacitor 2×11-92pF
$15
Air VAR Compacitor 25-600PF с 1:30 качественного Reducer
продан
Rate Air VAR Capacitor 3×7-58PF с REDUCER
$ 12
RATE AIR VAR CAPACITOR 5×15-83PF
$ 200005
COMPACT VAR CAPACITOR 7-32555555
$ 200005
.
0005
$12
Compact Air Var Capacitor 4-80pF
$6
Coupling Air Var capacitor with reducer
$10
Air Var Capacitor 2-10pF
$6
Supercompact Air Var Capacitor 2X3-14pF
$6
Air VAR Capacitor 22-150PF
$ 15
AIR VAR CAPACITOR 2×16-540PF
$ 15
uit var var 2×10-95PF
$ 17
Компактный var 2×14-130pf
$ 17
.0005
$ 12
10-309PF Широкий воздушный конденсатор
$ 35
5-325PF и 5-390PF Очень компактный конденсатор VAR VAR REDUCER
30-220P Широ 35$
ГУ34Б УА с этим конденсатором
Конденсатор переменный воздушный 5×10-410пФ
25$
Конденсатор переменный воздушный малогабаритный 11-615пФ
0005
Продано
Компактный нефтяной конденсатор VAR 34-2100PF
Проданный
Широко расположенный конденсатор Air VAR 13-240PF
Проданный
Компактный широко распределенный воздух.
, подшипники) 4Х500пФ с редуктором.
Широко используется в российских конструкциях ВЧ УМ
$45
Высококачественный (керамика, подшипники) 4X200пФ с переходником.
Широко используется в российских ВЧ-усилителях
30 $
2 x 8-110pf Внечена воздуха с двигателем 127/220 вак
$ 40
Компактный воздухозащитный конденсатор 3×10-430pf
$ 25
Компактный воздушный качество VARACITOR 3X9-490PF
$ 15
Высокий качество Andode VARACITO 250PF
$ 65
35-1000PF VAR Кассатор для KW PA
$ 55
2×8-360PF Air VAR Capacitor
$ 8
3×8-500PF Air VAR Capacitor
$ 100005
. Patching PatchciTR 9000
Patcherfly 9000
.0005
$ 7
Big Butterfly Compacitor
$ 25
2×8-200PF VIRAIL с длинным валом
$ 20
Большой 4-220PF VAR VAR и используется в 10 кВт PA
$ 55
3×8-430P SLATE SIZ воздушный вар с редуктором
10$
3×6-520пФ малогабаритный воздушный вар с редуктором
12$
2×8-430пФ малогабаритный воздушный вар с редуктором
8$
5вар 90-90F 60пФ конденсатор 2×100004 $122×3-240pF very compact size air var
$6
3×8-540pF Air var
$25
3×10-250pF Air var
$10
2×8-540pF Air variable
$20
2×12-115pF Выросший воздух переменная
$ 10
3×7-68PF Выросший воздух переменная
$ 10
2x350pf Air var
$ 8
2×12-495PF Air var
$ 100005
2×11-530PF Air Var
$ 100005
2×11-530PF.
0005
318PF Compact Air VAR
$ 25
25-180PF Compact Air VAR
$ 40
3-50 PF Переменная с крышкой
$ 8
6-18 PF-переменная с хорошей пластиной расстоянием
$ 8
6-18 PF. 2×6-35 пФ Compact Air, переменный
ПРОДАНО
Compact 15-1000pF Air, переменный — с большим интервалом
ПРОДАНО
2x300pF, широкий разнесенный воздух, var с верхней крышкой
$40
с Air переходником 8-4, переменный0005$ 20
3 Секция Временная воздушная переменная с редуктором и верхней крышкой 3×7-490 PF
$ 20
Ручки
50 мм ручки настройки диама установочный винт
6 шт.
Ручки настройки от vitnage Russian Radios
2-9 долл. США
Ручка настройки с удлинителем вала
20 долл. США
Русские ручки
1-5 долл. США0005
Основная ручка настройки от станции R-104
$9
Элегантные ручки настройки (нижняя часть 44 мм, 33 мм, диаметр 27 мм) для вала 6 мм, включая установочный винт
$4 шт.
, $3 шт., $2 шт.
58 мм металлическая ручка для вала 6 мм
$ 6
56 мм пластиковая ручка для вала 6 мм включает в себя установленное винт
$ 6
Настройка ручки для 11 -м положения керамический переключатель
$ 1
ТОНГИНГ.
ПРОДАНО
Ручки от станции Р-140
10$
Ручки переключения диапазонов от станции Р-140
7$ каждая
ПЕРЕКЛЮЧАТЕЛИ
10-позиционный переключатель с укорочением. Просмотр вида и заднего вида
$ 15
Переключатель с драйвера R-140 Станции
$ 12
15 позиций 1 Переключатель карболата вафель
$ 8
Компактные 4 позиции Ceramic Switch для 1-2 кВт
$
7 7 позиционный ленточный переключатель
$ 20
7 Переключатель положения с двигателем
$ 30
21 Положение Большой переключатель
$ 10
5 Положение Большое 2 пластинговое переключатель
$ 20
25 Положение 2 ПЛАВЕРНЫЕ ПЛАВАНИЕ
$ 80005
11 Положение, CERAMIC::
1 вафля — 3$; 2 вафли — 4$; 3 вафли — 5 долларов; 4 вафли — 6$; 5 пластина — $7
Используется российскими радиолюбителями в усилителях ГС-35Б.
Приложение показано на рисунке. Выключатель лучше изолировать от передней панели.
Ручки настройки, подходят для 11-позиционного керамического переключателя — 1 доллар США за штуку.
Переключатель для тяжелых условий эксплуатации №1. Подходит для 5 кВт
25 долларов США
Переключатель для тяжелых условий эксплуатации №2. Подходит для 5кВт
10$
РОЛИКОВЫЕ КАТУШКИ
45витковая катушка со счетчиком оборотов, 48uH
35$
Двигатель 12-27VDC и редуктор. Около 10 оборотов в минуту
20 долларов США
Высококачественная катушка с 51 витком (длина 15 см, диаметр 8 см), 88 мкГн, 2100 г
55 долларов США
Компактная катушка с 21 витком, подходит для 1-5 кВт
$ 65
Огромная катушка на 16 поворотов для 5-10 кВт и более
$ 90
Ролик с интегрированными поворотами, 49 млн.
$ 60
Компактный ролик. OK до 1 кВт
55 долларов США
Роликовая катушка без дросселя
40 долларов США
Роликовая катушка 22 витка медной ленты шириной 1 см, подходит для мощности до 7 кВт, размер корпуса ДхШхВ=26x12x14см Напряжение пластины 7300В в нем
$65
Роликовая катушка 24 витка медной ленты шириной 1 см, мощность до 5кВт, размер корпуса ДxШxВ=22x15x17см
$ 50
Большая катушка ролика 38 видов, изготовленная из 1см шириной медной полосы
$ 65
катушка ролика с счетчиком поворотов, 55 млн.
$ 60
Маленький ролик. OK для конденсаторов и катушек индуктивности
30 $
ВАРИОМЕТРЫ
Двигатель 12-27 В постоянного тока и редуктор. Около 10 оборотов в минуту
20 долларов США
Вариометр с мотором и редуктором. ОК для 700 Вт и более
$ 45
HQ 39UH VARIOTERTER на керамическом раме
$ 30
4,5 кВт Вариометр от R-140 (1-30 МГц)
$ 90
VARIOMET параллельно.
30 $
Вариометр 14-130 мкГн.
30 $
Вариометр 2-3 кВт. 2,2-12,6 мкГн параллельно, 6,8-49мкГ в серийном
65$
Вариометр от станции Р-118, нормально для 1-2 кВт)
50$
Вариометр для НЧ диапазонов (160-80-40м). Подходит для 1000 Вт и выше
55 $
Вариометр для 700 Вт и выше
35 $
Компактный вариометр. Подходит для 500Вт и более
30$ за штуку
Компактный вариометр для НЧ диапазонов (160-80-40м). Подходит для 500 Вт и выше
30 долл.
США за штуку
Очень маленький вариометр
25 долл. США
Вариометр (0,9-25 мкГн), подходит для 1 кВт, см. схему
Его размеры сделаны UT4UDV
$50
ФИКСИРОВАННЫЕ ИНДУКТОРЫ
Катушка 42 витка, провод диаметром 2,5 мм, общая длина 17 мкГн 143 мм
витков 4 $12
5 90UH Общая длина 49 см
$ 45
Маленькая катушка, 60UH без феррита внутри
$ 2
7 поворотов катушка с подставками
$ 6
46 поворотов, 70 мм, 72UH
. диаметр, 2 мм Медный провод, 10,4 мкГн со стойками
15 $
Катушка на 38 витков с вариометром внутри, 63 мкГн
35 $
Компактная тефлоновая катушка для 11-позиционного переключателя, подходит для 500-800 Вт общая длина
20 долл. США
Катушка HQ 1,1 мГн, ответвления 216 и 660 мкГн
19 долл. США
Другая форма карболита с ферритом для входных цепей
2 долл. США
2 шт.
4 $ шт.
Карболитовые формы с ферритом внутри для катушек входного фильтра.
2 $ шт.
27 витков из медной полосы 1 см (внешний диаметр 11 см)
45 $
22 витка из 1 см медной полосы (10,5 см OD)
15 $
14 витков из медной полосы 10 см), 11,5 мкГн
28 $
11-витковая катушка из 3 мм медной посеребренной проволоки (4 см НД, высота 92 мм), 2,28 мкГн
10 $
9 витков катушки из 1 см медной полосы (11 см НД)
$ 15
8,5 катушки поворотов, 8 см. OD
$ 15
6 поворотов катушка, 7 см. OD
$ 10
9 ОТВЕТСТВЕННЫЕ ТЕФЛОННЫЕ СТАРИЯ СТОИМОСТЬ
$ 5
HQ COIL на Ceramic 42MM OD, Wired на 3 мм.
5 витков
5 витков
6 долларов США
Катушка 17 витков, 2 мм серебряный провод, 3,1 мкГн
5 долларов США
Катушка в акриловой форме, наружный диаметр 42 мм, проводка из серебряного провода 2,5 мм, 19 витков
5 витков 40 мм на катушке
форма, 47мкГ высота 110мм
12 долларов США
Керамические катушки на 43 витка, внешний диаметр 38 мм, подходит для катушек 18-20 мкГн серебряная проволока, 14, 18, 20 витков
$5
HQ Катушка на 29 мм керамике, наварена 0,9 мм серебряной проволокой, 12,14,17, 20 витков
$5
HQ Катушка на 29 мм керамике, наложена на 1 мм серебряную проволоку провод, 6,8, 9 витков
5 $
HQ Катушка на 29 мм керамике, 1,5 мм серебряная проволока, 3-6 витков
$ 5
Удвоения
Anode Dock для 300-500 Вт PA 210UH
$ 10
Anode Dock, 188 мм высота
$ 12
Anode Choke 20UH
9000 HQ COIL 1.
1MHH, TAPS
Блок конденсаторов для 500-1000 Вт PA
$ 20
10 мм диам феррит для нагревателей
$ 5
8 мм феррит для нагревателя
$ 4
Чок Феррит 9000 5 $ 40005
Чок.0005
$ 6
Дроссель нагревателя, Ferrite
$ 8
Дроссель нагревателя, готовый к использованию
$ 12
Маленький нагреватель двойной феррит
$ 60005
Anode Dock 60 Uper, 30UH
$ 100005
Anode CHOKE 60 UPER, 30UH
$ 100005
. , 1 млн.
$ 8
Anode Choke 11 Section, 2,6MH
$ 12
ANODE DOCKEL 100UH
$ 10 0005
ANODE DUCKET 20 мм тефлон, феррит внутри, 315UH
$ 17
9 мм.0004 Anode Dockek 27 мм диам, высота 15см, 125UH$ 15
Anode Docke 4, 340UH
$
Anode Dock для 6M Band PA
Проданный
Anode Choke 91 Uhh
$ 12
Anode Choke 915 9000 9000 $ 12
9 Diam, 30UH
$ 10
Anode Dockect со станции R-140 (1 кВт, 1-30 МГц) 65UH
$ 10
Anode Docked 22 мм, настенный крепление, 50UH
$ 100005
Anode Choke 18mm Diam, 47 Mkh
$ 100005Anode Choec
$10
Zener Diodes
Их таблица данных в российском
Приблизительно 8W:
D815A — 5,6V@1.
5a
$ 0,25
D815B — 6,8 В.
D815G — 10V@800mA
$0.25
D815D — 12V@650mA
$0.25
D815E — 15V@550mA
$0.25
D815ZH — 18V@450mA
$0.25
D816A — 22V@230mA
$0.25
D816B — 27В@180мА
$ 0,25
D816W — 33V@150MA
$ 0,25
D816G — 36V@130MA
$ 0,25
D816D — 47V@110MA
$ 0,255777.7007..9877.7007. 9000.
$ 0,25
D817W — 82V@60MA
$ 0,25
D817G — 100V@50MA
$ 0,25
Straight Keys
Straight Key
$ 100005
Straight Keys
СТАВАЯ
$ 100005
СТАРИТЕЛЬНЫЙ КЛЮЧ СТАТИЯ
СТАВАЯ
40005
СТРАНС
СТАВАЯ
40005
С Stand 9000
40004 $ 100005с Stand 9000
40004 $ 100005
с Stand
. тон генератор
ПРОДАНО
Малый прямой ключ
12 $
Антенные тюнеры
Компактный 150 Вт Антенный тюнер, 18x15x8 см Передняя/внутренняя часть
80 $
Часы.
Модель 60 CHP$ 50
Антенны и антенные детали
Balun 1: 4, 1400 Вт SSB, 700 Вт CW
$ 45
Sinchro Motors 110VAC
$ 40 за пару
Для Big Vetical Erasy To Mount
$ 40 PARIN
для Big Vetical Erasy To Mount
$ 405555550 $ 40.
Антенна для мобильного использования, так называемая «Куликовка»
15 $
Изолятор большой антенны
Длина — 70 мм, диаметр отверстия — 10 мм
5 $ шт. для высокой мощности
5 долл. США каждый
Антенные изоляторы — керамические (на фото вверху, по 1 долл. США каждый, на фото внизу ПРОДАНО)
Антенные изоляторы
5 долл. США
Изолятор антенны
10 долл. США каждый
Изолятор для вертикальных антенн
15 $
АНТЕННЫЕ АНАЛИЗАТОРЫ
Антенные анализаторы RigExpert Подробная информация
Набор анализаторов RigExpert AA-30.ZERO 60 кГц-30 МГц, готовый к использованию 8
4 $
454 $
Видео (ENG)
RIGEXPERT AA-35 Analyzer 60 кГц-35 МГц, 2-летняя гарантия
$ 250
Rigexpert AA-55 Analyzer 60KHZ-55 МГц, 2-летний гарантия
$ 320
. , 2 года гарантии
$ 360
RIGEXPERT AA-230 Analyzer 100 кГц-230 МГц, 2-летняя гарантия
$ 400
Rigexpert AA-230 Zoom Bluetooth Analyzer 100 кГц-230 МГц, 2-летняя гарантирует
$ 450
020 МГц. Данные
Германия (DDR) FEM Filters Данные Российский FEM-500-0,6C
$ 13
Российский FEM-035-500-1,5
$ 15
Российский FEM-045-500-1.0-3C
$ 15
Русский ФЭМ ДП-500С-18
$ 10
Германия MF 200+E-0310 3,1 кГц, с оригинальными конденсаторами
$ 30
503,7 кГц x-tal, OK для российского 500H FEMS
$ 5
5 МГц TCXO-5A от UNITRA (Poland)
5 МГц.
$25
Консультации по диабету и ожирению
Доктор Алекс UR4LL Диабет (SD2), жировая дистрофия печени и устранение ожирения онлайн и консультации по электронной почте.
(Отправьте письмо по электронной почте UR4LL для получения подробной информации).
Если ваша почтовая программа не получает ссылку электронной почты «drgavva», следует его адрес «drgavva».
, 2 года гарантии
