Как работает схема плавного розжига светодиодов. Какие компоненты нужны для ее сборки. Как правильно подключить схему в автомобиле. Какие преимущества дает плавное включение и выключение подсветки.
Принцип работы схемы плавного розжига светодиодов
Схема плавного розжига светодиодов предназначена для постепенного увеличения яркости свечения при включении и плавного угасания при выключении. Основными компонентами такой схемы являются:
- Транзистор, работающий в ключевом режиме
- Конденсатор большой емкости
- Резисторы для задания времени заряда/разряда конденсатора
При подаче питания конденсатор начинает медленно заряжаться через резистор. По мере увеличения напряжения на конденсаторе транзистор постепенно открывается, увеличивая ток через светодиоды. За счет этого и происходит плавное нарастание яркости.
Основные компоненты для сборки схемы своими руками
Для самостоятельной сборки схемы плавного розжига светодиодов потребуются следующие компоненты:
- Полевой транзистор IRF9540N или аналог
- Биполярный транзистор КТ503 или аналог
- Выпрямительный диод 1N4148
- Электролитический конденсатор 100 мкФ х 25В
- Резисторы: 4.7 кОм, 68 кОм, 51 кОм, 10 кОм (мощность 0.25 Вт)
- Монтажная плата
- Провода для подключения
Время нарастания яркости можно регулировать, подбирая номиналы резистора и конденсатора. Чем больше их значения, тем медленнее будет происходить включение.
Подключение схемы плавного розжига в автомобиле
Как правильно подключить схему плавного розжига светодиодов в автомобиле?
- Входы схемы подключаются к цепям питания подсветки (после замка зажигания или к габаритам).
- Выход схемы соединяется с плюсовым проводом светодиодной ленты или модулей.
- Минус светодиодов подключается напрямую на массу кузова.
- Схему нужно разместить в сухом месте, защищенном от влаги и перегрева.
Важно правильно рассчитать мощность схемы под конкретную нагрузку. Для больших токов может потребоваться более мощный полевой транзистор.
Преимущества плавного включения подсветки в автомобиле
Использование схемы плавного розжига светодиодов в автомобиле дает ряд преимуществ:
- Снижение нагрузки на бортовую сеть при включении
- Увеличение срока службы светодиодов
- Более комфортное для глаз включение в темное время суток
- Эстетичный внешний вид при включении/выключении подсветки
- Возможность создания различных световых эффектов
Плавное включение особенно актуально для светодиодной подсветки панели приборов, салона, дверей и других элементов интерьера автомобиля.
Регулировка яркости светодиодов с помощью ШИМ
Для регулировки яркости светодиодов часто используется широтно-импульсная модуляция (ШИМ). Как работает ШИМ-регулятор яркости?
- Светодиоды включаются и выключаются с высокой частотой
- Изменяя скважность импульсов, регулируется средняя яркость
- Человеческий глаз воспринимает это как плавное изменение яркости
- ШИМ позволяет эффективно управлять мощностью светодиодов
ШИМ-регулятор можно использовать совместно со схемой плавного розжига для более гибкого управления подсветкой автомобиля.
Комбинирование цветов в светодиодной подсветке
Современные светодиоды позволяют создавать многоцветную подсветку в автомобиле. Как реализовать переключение и смешивание цветов?
- Использование RGB-светодиодов с общим анодом или катодом
- Применение многоканальных ШИМ-контроллеров
- Программирование микроконтроллера для управления цветом
- Создание эффектов плавного перехода между цветами
Комбинируя яркость разных цветов, можно получить широкую цветовую гамму и создать уникальное освещение салона автомобиля.
Типичные ошибки при самостоятельной сборке схем подсветки
При самостоятельном изготовлении схем светодиодной подсветки новички часто допускают следующие ошибки:
- Неправильный расчет токоограничивающих резисторов
- Превышение максимально допустимого тока светодиодов
- Плохая изоляция соединений, приводящая к коротким замыканиям
- Использование компонентов, не рассчитанных на автомобильное напряжение
- Отсутствие защиты от перенапряжений в бортовой сети
Чтобы избежать проблем, важно тщательно изучить теорию, использовать качественные компоненты и соблюдать правила электробезопасности при монтаже.
Плавное включение светодиодов своими руками
Плавное включение и затухание светодиодов своими руками
Что такое плавное включение, или иначе розжиг светодиодов думаю представляют все.
Разберем подробно плавное включение светодиодов своими руками.
Светодиоды должны не сразу разжигается, а через 3-4 секунды, но изначально не мигать и не светиться вообще.

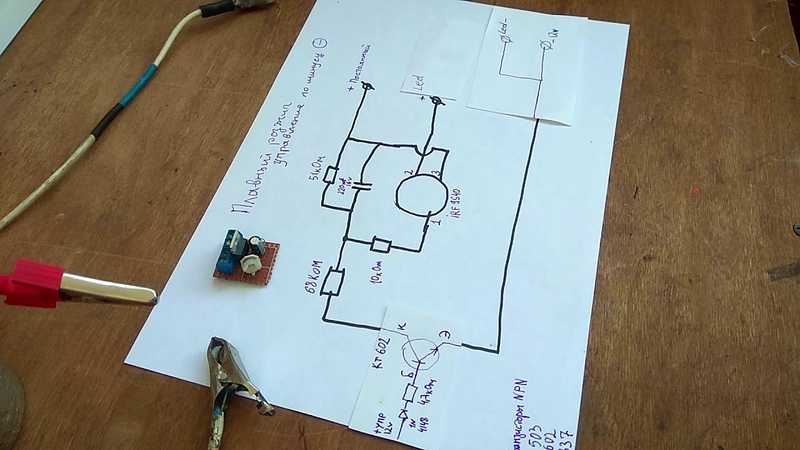

Схема устройства:
Компоненты:
■ Транзистор IRF9540N
■ Транзистор KT503
■ Выпрямительный диод 1N4148
■ Конденсатор 25V100µF
■ Резисторы:
— R1: 4.7 кОм 0.25 Вт
— R2: 68 кОм 0.25 Вт
— R3: 51 кОм 0.25 Вт
— R4: 10 кОм 0.25 Вт
■ Односторонний стеклотекстолит и хлорное железо
■ Клеммники винтовые, 2-х и 3-х контактные, 5 мм
Изменить время розжига и затухания светодиодов можно подбором номинала сопротивления R2, а также подбором ёмкости конденсатора.
Существует много способов резки текстолита: ножовкой по металлу, ножницами по металлу, с помощью гравера и так далее.
Я с помощью канцелярского ножа сделал бороздки по намеченным линиям, далее выпилил ножовкой и обточил края напильником. Также пробовал использовать ножницы по металлу – оказалось гораздо проще, удобнее и без пыли.
Далее прошкуриваем заготовку под водой наждачной бумагой с зернистостью P800-1000. Затем сушим и обезжириваем поверхность платы 646 растворителем с помощью безворсовой салфетки. После этого нежелательно руками прикасаться к поверхности платы.
Далее с помощью программы SprintLayot открываем и печатаем на лазерном принтере схему. Печатать необходимо только слой с дорожками без обозначений.
Для этого в программе при печати слева вверху в разделе “слои” снимаем ненужные галочки. Также при печати в настройках принтера выставляем высокую четкость и максимальное качество изображения. С помощью малярного скотча приклеиваем на обычный лист А4 страницу глянцевого журнала/глянцевую фотобумагу (если их размеры меньше А4) и печатаем на ней нашу схему.
Я пробовал использовать кальку, страницы глянцевого журнала и фотобумагу. Удобнее всего, конечно, работать с фотобумагой, но в отсутствии последней и страницы журнала вполне сгодятся. Калькой же пользоваться не советую – рисунок на плате очень плохо пропечатался и получится нечётким.
Теперь прогреваем текстолит и прикладываем нашу распечатку. Затем утюгом с хорошим прижимом проутюживаем плату в течение нескольких минут.
Теперь даем плате полностью остыть, после чего опускаем в ёмкость с холодной водой на несколько минут и аккуратно избавляемся от бумаги на плате. Если целиком не отдирается, то скатываем потихоньку пальцами.
Затем проверяем качество пропечатанных дорожек, и плохие места подкрашиваем тонким перманентным маркером.
С помощью двустороннего скотча приклеиваем плату на кусочек пенопласта и помещаем в раствор хлорного железа на несколько минут. Время вытравливания зависит от многих параметров, поэтому периодически достаем и проверяем нашу плату.
Хлорное железо используем безводное, разводим в теплой воде согласно пропорциям, указанным на упаковке. Чтобы ускорить процесс травления можно периодически покачивать ёмкость с раствором.
После того, как ненужная медь стравилась – отмываем плату в воде. Затем с помощью растворителя или наждачки счищаем тонер с дорожек.
Затем необходимо просверлить дырочки для монтажа элементов платы. Для этого я использовал бормашинку (гравер) и сверла диаметром 0.6 мм и 0.8 мм (из-за разной толщины ножек элементов).
Далее нужно облудить плату. Есть множество различных способов, я решил воспользоваться одним из самых простых и доступных. С помощью кисточки смазываем плату флюсом (например ЛТИ-120) и паяльником лудим дорожки. Главное не держать жало паяльника на одном месте, иначе возможен отрыв дорожек при перегреве. Берем на жало больше припоя и ведем им вдоль дорожки.
Теперь напаиваем необходимые элементы согласно схеме. Для удобства в SprintLayot распечатал на простой бумаге схему с обозначениями и при пайке сверял правильность расположения элементов.
После пайки очень важно полностью смыть флюс, в противном случае могут быть коротыши между проводниками (зависит от применяемого флюса). Сначала рекомендую тщательно протереть плату 646 растворителем, а потом хорошо промыть щеткой с мылом и высушить.
После сушки подключаем «постоянный плюс» и «минус» платы к питанию («управляющий плюс» не трогаем), затем вместо светодиодной ленты подсоединяем мультиметр и проверяем, нет ли напряжения. Если хоть какое-то напряжение все-таки присутствует, значит где-то коротит, возможно плохо смыли флюс.
Итог:
Проделанной работой я доволен, хоть и потратил достаточно много времени. Процесс изготовления плат методом ЛУТ показался мне интересным, и несложным. Но, не смотря на это, в процессе работы допустил, наверное, все ошибки, какие только возможно. Но на ошибках, как говориться, учатся.
Подобная плата плавного розжига светодиодов имеет достаточно широкое применение и может использоваться, как в автомобиле (плавный розжиг ангельских глазок, панели приборов, подсветки салона и т.
п.), так и в любом другом месте, где есть светодиоды и питание от 12В. Например, в подсветке системного блока компьютера или декорировании подвесных потолков.
- Комментарии
Social Comments
Светлый угол — светодиоды • Светодиодная подсветка приборки
Re: Светодиодная подсветка приборки
Lelick » 25 фев 2012, 00:26
я прошу прощения… вот делаю приборку себе на лансере-4.. диоды на шкале расположены по 9 штук белых и 9 штук синих… а стрелки красные… и хочу переключать то синий цвет шкал то белый!!! я в ваших схемах пока читал совсем запутался!!! меня интересует плавный розжиг, плавное затухание, регулировка ШИМом… в вышеприведенных схемах я как понял что плавный розжик идет с одного цвета на другой??? или просто помогите мне выбрать нужные мне схемы, для плавного розжига, плавного затухания, регулировки яркости ШИМом!!! извинияюсь конечно, но я запутался! спасибо!
- Lelick
- Светлячок
- Сообщений: 3
- Зарегистрирован: 25 фев 2012, 00:11
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
poraboloid » 25 фев 2012, 02:39
Lelick писал(а):я прошу прощения… вот делаю приборку себе на лансере-4.. диоды на шкале расположены по 9 штук белых и 9 штук синих… а стрелки красные… и хочу переключать то синий цвет шкал то белый!!! я в ваших схемах пока читал совсем запутался!!! меня интересует плавный розжиг, плавное затухание, регулировка ШИМом… в вышеприведенных схемах я как понял что плавный розжик идет с одного цвета на другой??? или просто помогите мне выбрать нужные мне схемы, для плавного розжига, плавного затухания, регулировки яркости ШИМом!!! извинияюсь конечно, но я запутался! спасибо!
Шим-регулировка подает минус на все светодиоды, регулируя их яркость.
Плавный розжиг при включении постепенно повышает напряжение по плюсу.
Добавьте коммутатор цветов в зависимости от нужного вам события и все.
Диоды ставьте последовательными цепочками по 3-4 штуки, и на каждую цепочку свой токоограничительный резистор.
Стаб напряжения по желанию, я в свои ставил.
Когда руки золотые — не важно откуда они растут.
-
poraboloid - Искра знания
- Сообщений: 808
- Зарегистрирован: 24 ноя 2010, 03:00
- Откуда: Самара
- Благодарил (а): 161 раз.
- Поблагодарили: 103 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
Lelick » 25 фев 2012, 15:13
poraboloid писал(а):Шим-регулировка подает минус на все светодиоды, регулируя их яркость.
Плавный розжиг при включении постепенно повышает напряжение по плюсу.
Добавьте коммутатор цветов в зависимости от нужного вам события и все.
Диоды ставьте последовательными цепочками по 3-4 штуки, и на каждую цепочку свой токоограничительный резистор.
Стаб напряжения по желанию, я в свои ставил.
так выходит что эта схема и на розжиг и на затухание: ???
тут я понял что эта схема на регулировку яркости:
poraboloid писал(а):Добавьте коммутатор цветов в зависимости от нужного вам события и все.
тут по подробнее можно??? я просто не радиотехник… ваших терминов не знаю!!!
вот как выглядят мои светики:
(все картинки откроются без рекламы с радикала)
тут видно два ряда светодиодов, один ряд (верхний) белые, второй ряд (нижний синие)… В каждом ряду диоды подключены по 3 шт последовательно + резистор на 150 оМ… (так ведь правильно будет?)…
вот горят белые
вот горят синие
на подсветку стрелок я выбрал маленькие красные светодиоды, тут я уже к каждому светику припаял по резистору на 820 ОМ
вот так они горят
переключение цвета подсветки мне нужно сделать только между синими и белыми светиками, можно как-то еще сделать кроме трех контактной кнопки?
заказывал я у нас в радиодеталях все как было указанно на принципиальных схемах что выше, и вот что мне дали:
все подойдет? и еще бы для печатной платы схему.
. а там под смдшные! ну хотя это не столь важный вопрос!
СПАСИБО!
- Lelick
- Светлячок
- Сообщений: 3
- Зарегистрирован: 25 фев 2012, 00:11
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yurchela » 25 фев 2012, 18:35
acid burn писал(а):
yurchela писал(а):poraboloid подскажите как в приборке меняется цвет с красного на белый?
Давай я отвечу, такую же приборку делал. Блок плавного розжига красного сделан отдельно и запитан от зажигания (и габаритов, срабатывает либо на то либо на другое, что раньше произошло), а синий и зеленый так же плавно зажигаются только от условия заведенного двигателя (контроль пуска двигателя по лампе аварийного давления масла).
Вот и получается что включил зажигание и шкалы красные, а завел авто, плюсом загорелись зеленый и синий, что в итоге дало белые шкалы.Все понял. Спасибо.
Еще один вопрос, сделал подсветку приборки также как Lelick. Подскажите, как сделать плавный переход с синего на белый?
- yurchela
- Светлячок
- Сообщений: 4
- Зарегистрирован:
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
acid burn » 26 фев 2012, 06:59
При каком условии нужно чтобы менялся цвет? Поподробнее желаемую логику работы опиши.
- acid burn
- Прожектор
- Сообщений: 171
- Зарегистрирован: 09 июл 2011, 15:13
- Откуда: Барнаул
- Благодарил (а): 2 раз.
- Поблагодарили: 10 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yurchela » 26 фев 2012, 19:20
В приборке белые и синие светодиоды, при запуске двигателя плавно загораются белые, при включении габоритов хотелось бы плавный переход с белого на синий цвет.
- yurchela
- Светлячок
- Сообщений: 4
- Зарегистрирован: 22 фев 2012, 21:02
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
poraboloid » 27 фев 2012, 05:13
На днях постараюсь нарисовать схемку.
Весь день сидел платы резал, лудил, паял, к нужным цепям плат цеплялся.
5 видеодомофонов переделал + два блока электроники собрал, глаза уже в кучу.
..
Когда руки золотые — не важно откуда они растут.
-
poraboloid - Искра знания
- Сообщений: 808
- Зарегистрирован: 24 ноя 2010, 03:00
- Откуда: Самара
- Благодарил (а): 161 раз.
- Поблагодарили: 103 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yankiuzb » 29 фев 2012, 22:28
Доброго дня!
Ув.poraboloid каким образом модернизировать вашу схему (та что плавно разжигает диоды) что бы при включении габаритов яркость снижалась (на определённую величину скажем на половину, подбором резистора). Просто у меня в приборке все диоды одного цвета (белые), а собрать схему на плате NE555 нет возможности (не могу найти транзистор IRFZ44N).
Спасибо.
- yankiuzb
- Светлячок
- Сообщений: 5
- Зарегистрирован: 29 фев 2012, 22:19
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
DIMA 163 » 01 мар 2012, 01:20
Всем доброго времени суток.
Ув. Poraboloid, а у меня такой вопрос по схеме ШИМ регулятора, возможно сделать на 2 режима яркости 100% и 50% хочу использовать это в ДХО, при включении габар. или ближнего, ДХО переходили в режим половины яркости (скажем как это реализовано в ДХО от Филипса). Возможно на микроконтроллере будет круче, но с ними пока на Вы.Заранее, спасибо
- DIMA 163
- Фонарик
- Сообщений: 14
- Зарегистрирован: 19 сен 2011, 23:16
- Откуда: Самара
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
poraboloid » 01 мар 2012, 01:34
yankiuzb писал(а):Доброго дня!
Ув.
Спасибо.
poraboloid каким образом модернизировать вашу схему (та что плавно разжигает диоды) что бы при включении габаритов яркость снижалась (на определённую величину скажем на половину, подбором резистора). Просто у меня в приборке все диоды одного цвета (белые), а собрать схему на плате NE555 нет возможности (не могу найти транзистор IRFZ44N).Со схемой розжига вы такого не добьетесь, можно даже не пробовать.
В данном случае нужен именно шим.
IRFZ44N приведен как один из самых распространенных в магазинах радиодеталей, заменить его можно почти любым полевиком N-канала.
Когда руки золотые — не важно откуда они растут.
-
poraboloid - Искра знания
- Сообщений: 808
- Зарегистрирован: 24 ноя 2010, 03:00
- Откуда: Самара
- Благодарил (а): 161 раз.
- Поблагодарили: 103 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
poraboloid » 01 мар 2012, 01:36
DIMA 163 писал(а):Всем доброго времени суток.
Ув. Poraboloid, а у меня такой вопрос по схеме ШИМ регулятора, возможно сделать на 2 режима яркости 100% и 50% хочу использовать это в ДХО, при включении габар. или ближнего, ДХО переходили в режим половины яркости (скажем как это реализовано в ДХО от Филипса). Возможно на микроконтроллере будет круче, но с ними пока на Вы.Заранее, спасибо
Можно сделать очень просто, по той-же схеме, и без микроконтроллеров.
Вот принцип построения :
Когда руки золотые — не важно откуда они растут.
-
poraboloid - Искра знания
- Сообщений: 808
- Зарегистрирован: 24 ноя 2010, 03:00
- Откуда: Самара
- Благодарил (а): 161 раз.
- Поблагодарили: 103 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yankiuzb » 01 мар 2012, 11:15
poraboloid писал(а):Со схемой розжига вы такого не добьетесь, можно даже не пробовать.
В данном случае нужен именно шим.
IRFZ44N приведен как один из самых распространенных в магазинах радиодеталей, заменить его можно почти любым полевиком N-канала.
Значит буду искать аналоги, и ещё одна просьба, не могли бы Вы составить схему печатной платы для ШИМ регулятора с обычными (не СМД) детальками (всё утро убил на составление схемы в программе Layout но так ничего и не получилось, видать это не моё ). Буду весьма признателен
- yankiuzb
- Светлячок
- Сообщений: 5
- Зарегистрирован: 29 фев 2012, 22:19
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yankiuzb » 01 мар 2012, 16:49
Ну в общем раздобыл я этот транзистор (IRFZ44N) собрал всё на монтажной плате, работает, но яркость регулируется где то от 40-50 до 100% яркости, так и должно быть или это огреха в монтаже?
- yankiuzb
- Светлячок
- Сообщений: 5
- Зарегистрирован: 29 фев 2012, 22:19
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
yurchela » 06 мар 2012, 00:29
yurchela писал(а):В приборке белые и синие светодиоды, при запуске двигателя плавно загораются белые, при включении габоритов хотелось бы плавный переход с белого на синий цвет.
poraboloid писал(а):На днях постараюсь нарисовать схемку.
Весь день сидел платы резал, лудил, паял, к нужным цепям плат цеплялся.
5 видеодомофонов переделал + два блока электроники собрал, глаза уже в кучу…
как насчет схемки?
- yurchela
- Светлячок
- Сообщений: 4
- Зарегистрирован: 22 фев 2012, 21:02
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Светодиодная подсветка приборки
Lelick » 06 мар 2012, 02:46
В общем собрал я эти схемы «Плавный розжиг» и «ШИМ регулятор»… по отдельности работают! а вот вместе ну ни как не хотят нормально работать !!! Если я на Шим регуляторе делаю меньше максимального, то при отключении зажигания или габаритов шкалы вообще не гаснут! Гаснут только тогда когда на ШИМе сделаю яркость на полную!
poraboloid ПОМОГИ!
- Lelick
- Светлячок
- Сообщений: 3
- Зарегистрирован: 25 фев 2012, 00:11
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Пред.След. Показать сообщения за: Все сообщения1 день7 дней2 недели1 месяц3 месяца6 месяцев1 год Сортировать по: АвторВремя размещенияЗаголовок по возрастаниюпо убыванию
Вернуться в Светодиоды в авто
Перейти: выберите форум——————ОбъявленияСВЕТ Освещение помещений Наружное освещение ОптикаСВЕТОДИОДЫ — теория Теоретические аспекты использования светодиодов Светодиоды, светодиодные светильники и их производителиСВЕТОДИОДЫ — практическое применение Светодиоды в быту Светодиоды в авто Светодиоды в рекламе Светодиоды в промышленности Фонари, прочие автономные источники света Питание и подключение светодиодов Разное о светодиодахКоммерция Куплю Продам УслугиМагазин «ALLED.
