Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

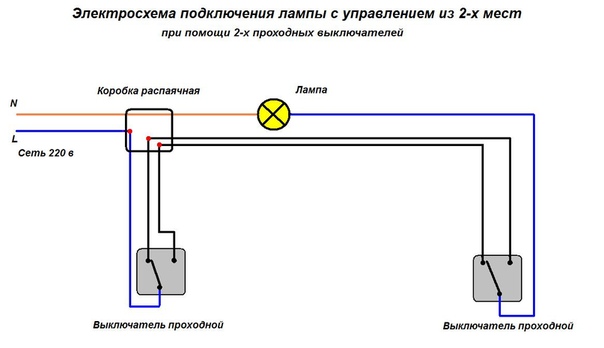

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

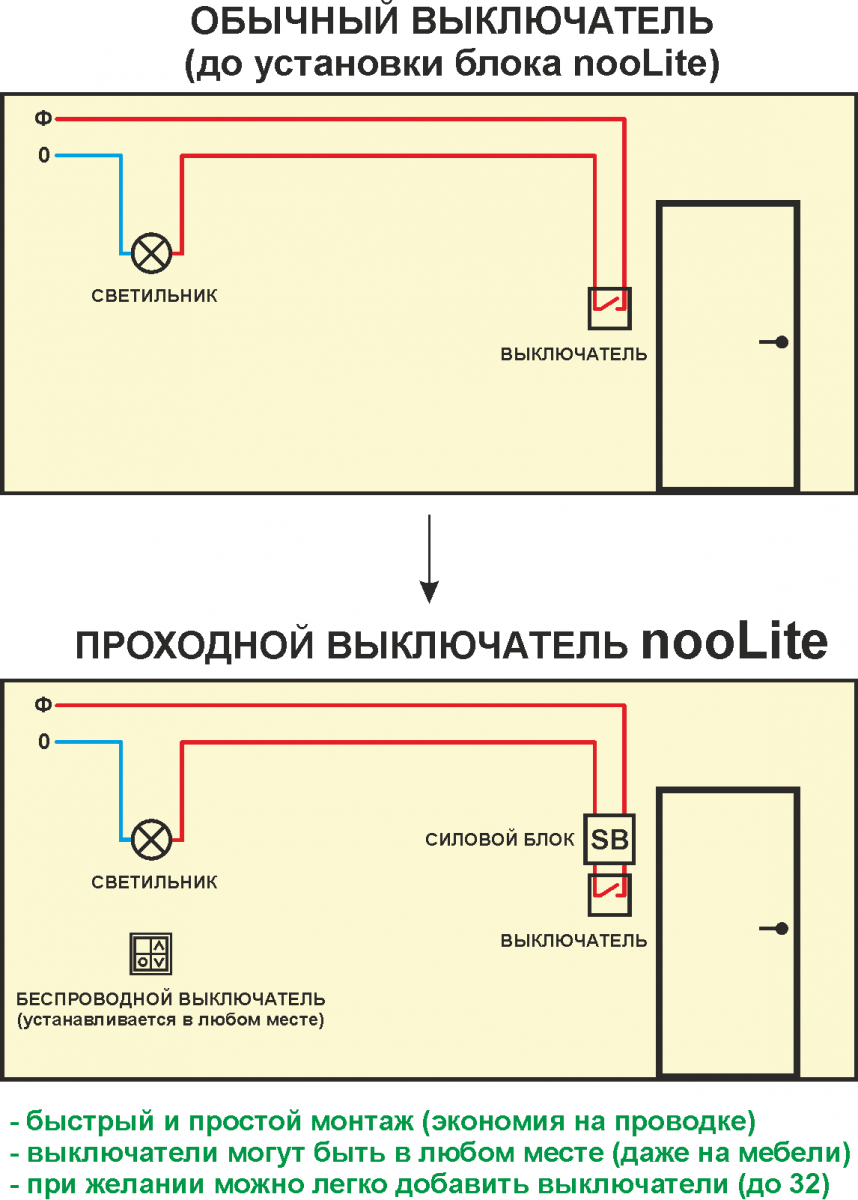

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Как подключить выключатель — общие правила, основная схема

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

  • Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.
Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

  • Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

  • Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.
Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

  • Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.
Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

  • Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.
Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

  • Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.
Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

ИллюстрацияКраткое описание выполняемой операции
Были проведены подготовительные работы.
В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1).
От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки.
От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель.
В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
От распределительного щита в штрабе к коробке прокладывается кабель.
Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный.
Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм².
Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.
Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения.
При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
Синий провод кабеля N подключается к шине нуля.
Зелено-желтый, соответственно, к шине защитного заземления РЕ.
Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции.
Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается.
Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм.
Кабель разделывается, концы проводов зачищаются от изоляции.
На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник.
Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор.
Установка выключателя обычно проводится уже после отделки.
От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора.
Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
В выбранном месте крепится осветительный прибор.
Проложенный кабель должен быть заведен в его корпус.
Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
Зачищенные концы проводов кабеля подключаются к клеммам светильника.
Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора.
Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку.
Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка.
В данном случае получается четыре пары.
Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель.
Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник.
Третья – аналогична второй, но только с зелено-желтыми проводами РЕ.
Четвертая – провода L1 от выключателя и от осветительного прибора.
Теперь необходимо соединить эти пары.
Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago.
Потребуется четыре клеммы на два контакта.
Коммутация произведена.
Коробку можно сразу прикрыть заглушкой.
Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается.
В этом случае от коробки к светильнику прокладывается двухжильный кабель.
А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
Вот теперь можно уже окончательно установить выключатель на место.
К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон.
Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света.
Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

  • Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:
Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.   Просто увеличивается количество отходящих от него проводов.

  • При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:
Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

  • Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
  • Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
  • Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

сквозной — Сообщество Cisco

Так же, как NSE Passthrough, сквозная передача на основе протоколов обеспечивает передачу факсимильных сообщений с использованием кодека G.711. Однако вместо использования пакетов именованных сигнальных событий (NSE) для обработки переключения из голосового режима в сквозной режим сквозной передачи на основе протокола использует протокол управления вызовами H.323 или SIP. Это позволяет сквозному факсу взаимодействовать с некоторыми сторонними устройствами и прокси-серверами.

Как работает сквозной протокол на основе протокола

Сквозная передача на основе протокола использует определенные сообщения внутри H.323 или протоколы управления вызовами SIP для переключения голосового вызова на сквозной вызов G.711. В случае H.323 сначала устанавливается обычный голосовой вызов. Затем при обнаружении флагов факса V.21 оконечным речевым шлюзом происходит переключение на сквозную передачу. Важным сообщением H.323, которое используется для передачи информации о переключении на сквозное соединение, является сообщение режима запроса H.245. Завершающий голосовой шлюз уведомляет исходный голосовой шлюз с помощью этого сообщения, как только он обнаруживает факсимильные сигналы. Отправка этого H.Сообщение 245 Request Mode приводит к закрытию исходных голосовых логических каналов, а затем к открытию новых логических каналов G.711 для правильной передачи факсимильного вызова. Переключение потока вызовов для сквозной передачи факсов с использованием протокола управления вызовами H. 323 показано на рисунке 1.

Рисунок 1: Блок-схема для сквозной передачи факсов с использованием протокола управления вызовами H.323


В случае протокола управления вызовами SIP и сквозной передачи факсов важным сообщением, которое используется для сигнализации о переключении, является сообщение SIP INVITE, которое в этом сценарии часто называют повторным ПРИГЛАШЕНИЕМ или ПРИГЛАШЕНИЕМ во время вызова. сообщение.Функционально это сообщение эквивалентно сообщению режима запроса H.245. Сообщение SIP re-INVITE отправляется оконечным голосовым шлюзом, когда он обнаруживает флаги факса V.21. На рисунке 2 показан вызов для сквозной передачи факсов с SIP в качестве протокола управления вызовами.

Рисунок 2: Блок-схема для сквозной передачи факсов с использованием протокола управления вызовами SIP

Сквозная поддержка продукта на основе протокола и советы по настройке

Сквозная передача факсов поддерживается только на голосовых шлюзах Cisco IOS для H. 323 и протоколы управления вызовами SIP. Команда для включения этой функции — это сквозной протокол факса, который может быть настроен непосредственно под адресуемой точкой вызова VoIP или глобально под голосовой службой voip . Конфигурация сквозной передачи факсов всегда будет иметь приоритет над конфигурацией сквозной передачи на основе NSE, если обе они были включены одновременно.

Лучшие практики проектирования и внедрения

  • Для реализации сквозной передачи факсов с устройствами сторонних производителей, такими как голосовые шлюзы и прокси, рекомендуется сквозная передача на основе протоколов, поскольку для переключения используются стандартные протоколы управления вызовами.Сквозная передача на основе NSE является собственностью Cisco.
  • Поскольку сквозная передача факсов использует флаги факса V.21 в качестве триггера, она работает только для факсимильных вызовов G3. В отличие от сквозной передачи на основе NSE, которая работает без обнаружения тонов CED или ANSam, вызовы модема и вызовы факсов Super G3 не поддерживаются сквозной передачей на основе протокола.
  • Этот метод передачи факсов поддерживается только H.323 и SIP на голосовых шлюзах IOS.
  • В отличие от сквозной передачи на основе NSE, избыточность для сквозной передачи факсов недоступна.
  • Передача факсов имеет проблемы при работе с Unified CM, поэтому для шлюзов, подключенных к Unified CM, следует использовать сквозную передачу на основе NSE.
  • Все формы сквозной передачи очень чувствительны к потере пакетов, даже при включенной избыточности. Потеря пакетов от 0,1 до 2% может вызвать сбои.

Советы по поиску и устранению неисправностей

  • Убедитесь, что все цифровые каналы на пути факсимильной связи не имеют дефектов, таких как промахи.
  • Убедитесь, что сквозная передача факсов настроена как на исходящем, так и на оконечном голосовых шлюзах.Убедитесь, что на TGW существует входящая адресуемая точка вызова VoIP, настроенная для сквозной передачи протокола факсов .
  • Если голосовой вызов устанавливается правильно, но переключение на сквозную передачу факсов и G.711 не происходит, убедитесь, что отправляется соответствующее сообщение запроса модема H.245. Вы можете использовать команду debug h345 asn1 , чтобы подтвердить, что сообщение режима запроса отправлено / получено, как показано ниже.

H.245 Сообщение режима запроса от отладка h345 asn1
 10 января 16: 57: 17.286: h345 MSC ВХОДЯЩИЙ PDU :: =

значение MultimediaSystemControlMessage :: = request: requestMode:
{
sequenceNumber 1
requestedModes
{

{

{
type audioMode: g711Ulaw29 }k: NULL

}
}
}
значение MultimediaSystemControlMessage :: = response: requestModeAck:
{
sequenceNumber 1
ответ willTransmitMostPreferredMode: NULL
}

  • Если SIP является протоколом управления вызовами, вы можете подтвердить передачу re_INVITE, чтобы переключить кодек на G.711, используя команду debug ccsip messages . Ниже приведен пример того, как должно выглядеть это сообщение SIP re-INVITE. Строки SDP, выделенные жирным шрифтом в конце этого примера, показывают, что кодек переключается на G.711ulaw (тип полезной нагрузки RTP равен 0) и отключено VAD или подавление тишины.

SIP Re-INVITE сообщение от отладочные сообщения ccsip
2 апреля 20:23: 15.039: // — 1 / xxxxxxxxxxxx / SIP / Msg / ccsipDisplayMsg:

Отправлено:
INVITE sip: 100 @ 1.1.1.1: 5060 SIP / 2.0
Через: SIP / 2.0 / UDP 1.1.1.2:5060;branch=z9hG4bK2D30
От: ; tag = 108A9C-124F
Кому: ; tag = 10B180-57B
Дата: Пн, 2 апреля 2007 г. 20:23:15 GMT
Call-ID: 780921AE-E05111DB-8017B658-496D56BF @ 1.1.1.1
Поддерживается: 100rel, таймер, ресурс- приоритет заменяет
Min-SE: 1800
Cisco-Guid: 1971344507-3763409371-2148709976-12319
User-Agent: Cisco-SIPGateway / IOS-12.x
Разрешить: ПРИГЛАСИТЬ, ОПЦИИ, ПОКА, ОТМЕНА, ACK, PRACK, ОБНОВЛЕНИЕ, ССЫЛКА, ПОДПИСКА, УВЕДОМЛЕНИЕ, ИНФОРМАЦИЯ, РЕГИСТРАЦИЯ
CSeq: 101 ПРИГЛАШЕНИЕ
Макс. Количество переадресовок: 70
Временная метка: 1175545395
Контакт:
Срок действия: 180
Allow-Events: phone-event
Content-Type: application / sdp
Content-Length: 173

v = 0
o = CiscoSystemsSIP-GW-UserAgent 1413 1958 IN IP4 1.1 .1.2
s = SIP-вызов
c = IN IP4 1.1.1.2
t = 0 0
m = аудио 18282 RTP / AVP 0
a = rtpmap: 0 PCMU / 8000
a = тишина Поддержка: выключено

Обзор коммутации каналов и коммутации пакетов — прояснение тайны компьютерных сетей

Основы передачи данных, физический уровень

Этот пост дает краткий обзор коммутации каналов и двух типов коммутации пакетов, а именно коммутации пакетов на основе виртуальных каналов и коммутации пакетов на основе дейтаграмм.

Процесс переключения

Коммутация — это метод, с помощью которого данные передаются из входного порта в выходной порт промежуточного коммутатора обмена. Наиболее популярными методами коммутации являются коммутация каналов и коммутация пакетов. Пакетную коммутацию можно дополнительно разделить на два подтипа, а именно, коммутацию виртуального канала (VC) и коммутацию пакетов на основе дейтаграмм.

Коммутация цепей

Коммутация каналов в основном используется в телефонных сетях, а не в компьютерных сетях.В коммутации цепи,

  • Сквозная цепь (тракт) сначала резервируется с использованием отдельного протокола сигнализации
  • Передача данных продолжается только после фазы установления цепи
  • Все данные этого сеанса проходят через тот же канал
  • Ни один другой пользователь не может использовать этот канал до завершения сеанса
  • Никакая сигнальная информация не отправляется вместе с данными
  • Цепь освобождается после передачи данных по сигнальному протоколу

Пример, иллюстрирующий переключение каналов во время установления телефонного звонка

Пакетная коммутация

Коммутация пакетов — это процесс передачи данных небольшими блоками, называемыми пакетами.При коммутации пакетов данные, которые должны быть переданы, разделяются на более мелкие блоки. Небольшой заголовок, содержащий сигнальную / адресную информацию об узлах источника и назначения, добавляется к каждому такому небольшому блоку данных для формирования пакетов. Затем каждый пакет направляется от источника к месту назначения с помощью промежуточных устройств обмена данными с использованием сигнальной информации, содержащейся в каждом пакете. Пакетная коммутация — это метод коммутации, используемый в сетях передачи данных для компьютерной связи.

Схема, приведенная ниже, иллюстрирует базовую коммутацию пакетов между отправителем и получателем через сеть с коммутацией пакетов данных.

Типичный процесс коммутации пакетов, при котором каждый пакет одного и того же сеанса может проходить разные маршруты

При коммутации пакетов,

  • Нет сквозного резервирования цепи
  • Пакет состоит из заголовка и данных
  • Каждый пакет имеет сигнальную информацию в виде адресов источника и получателя в заголовке пакета.
  • Сигнальная информация используется промежуточными устройствами обмена данными для маршрутизации пакетов.
  • Устройства Exchange, такие как маршрутизаторы и коммутаторы, используют подход с сохранением и пересылкой для передачи пакетов от входного порта к выходному порту
  • Использование канала связи является эффективным, поскольку нет непрерывного резервирования каналов связи, и несколько соединений могут одновременно использовать канал связи.
  • Virtual Circuit и Datagram — это два типа коммутации пакетов, оба из которых используются в компьютерных коммуникациях на разных уровнях. В то время как коммутация пакетов на основе VC используется в основном на уровне звена данных, коммутация пакетов на основе дейтаграмм используется как на уровне звена данных, так и на уровне сети.

Пакетная коммутация на основе VC

Коммутация на основе VC — это метод, широко используемый в компьютерной связи, особенно на уровне канала передачи данных, для переключения пакетов в коммутируемых сетях WAN с коммутацией . Популярные протоколы, использующие коммутацию на основе VC, включают X.25, Frame-Relay, ATM и MPLS .

Коммутация на основе VC также называется коммутацией пакетов с установлением соединения, поскольку логическое (не физическое) соединение сначала устанавливается между отправителем и получателем, прежде чем начинается передача данных.

В коммутации на основе VC,

  • Каждый раз, когда должен произойти новый сеанс / поток передачи данных между источником и узлом назначения, в коммутируемой сети WAN выполняется этап установления соединения с использованием протокола сигнализации.
  • Протокол сигнализации (например, протокол распространения меток ( LDP ) в MPLS) сначала используется для идентификации сквозного пути между исходным и конечным узлами. Как только такой путь идентифицирован, все пакеты сеанса / потока данных ДОЛЖНЫ следовать по одному и тому же пути. Но этот путь не зарезервирован только для этого сеанса, и несколько сеансов могут совместно использовать ссылки на этом пути .
  • После идентификации пути коммутаторы / маршрутизаторы пакетов выделяют набор идентификаторов виртуальных каналов или меток , чтобы однозначно идентифицировать это соединение. Эти метки не имеют сквозного значения и имеют только локальное значение на каждом промежуточном устройстве.
  • Данные разделяются на небольшие блоки и к ним добавляется заголовок пакета (содержащий метки) для формирования пакетов.
  • Пакеты коммутируются в сети WAN через метки . Обычно длина метки короче, чем длина IP-адреса и адреса уровня 2, что обеспечивает более быстрый поиск.
  • На каждом промежуточном устройстве / коммутаторе пакетов устройство просматривает входящую метку и ссылку. На основании этого он идентифицирует подходящую исходящую ссылку и исходящую метку, обращаясь к локальной таблице VC. Метка внутри заголовка пакета изменяется соответственно, и пакет переключается из исходящего канала.
  • В конце фазы передачи данных метки удаляются из таблицы VC.
  • Коммутация на основе
  • VC очень полезна в коммутируемых основных магистральных сетях WAN для быстрой коммутации и лучшего проектирования трафика.

На приведенной ниже диаграмме показан пример топологии коммутируемой глобальной сети на основе VC, включающей шесть маршрутизаторов (от R1 до R6) с двумя разными потоками . Первый поток показан красным цветом , и проходит по пути R1-R2-R3-R4. Второй поток показан зеленым цветом и проходит по пути R5-R3-R6.

Пример, иллюстрирующий переключение на основе VC для двух отдельных потоков


Обратите внимание на , что все пакеты одного и того же потока следуют по одному и тому же пути . Пример таблицы VC на маршрутизаторе R3 показан на диаграмме ниже:
Пример таблицы VC на маршрутизаторе R3

Пример таблицы VC на R3, содержащей метки для обоих потоков


Как показано в приведенной выше таблице VC, первая запись предназначена для потока, показанного красным цветом. В нем указано, что если пакет приходит на R3 через. link 2 и с меткой 45, тогда R3 должен изменить метку в пакете на значение 33 и отправить его через.его ссылка 5. Аналогичным образом вторая запись в таблице предназначена для потока, показанного зеленым цветом. В нем указано, что если пакет приходит на R3 через. link 3 и с меткой 22, тогда R3 должен изменить метку в пакете на значение 24 и отправить его через. его ссылка 4.
Поскольку все пакеты одного и того же потока следуют по одному и тому же пути, приоритетная обработка может быть дана пакетам, принадлежащим определенным потокам, внутри коммутаторов пакетов с целью улучшения качества обслуживания (QOS).

Пакетная коммутация на основе дейтаграмм

Переключение дейтаграмм проще и более широко используется, чем переключение на основе VC. Коммутация пакетов на основе дейтаграмм — это фундаментальный метод / метод, используемый в Интернете для сквозной маршрутизации пакетов на сетевом уровне между удаленными компьютерами.

При коммутации на основе дейтаграмм данные разделяются на более мелкие блоки, и заголовок, содержащий адреса источника и назначения, добавляется к каждому небольшому блоку для формирования пакетов. Пакеты потока передаются в сеть, и сеть обрабатывает каждый пакет независимо и направляет пакет, используя только заголовок пакета.

Разница между коммутацией пакетов на основе VC и коммутацией пакетов на основе дейтаграмм в основном состоит из следующих :

— при коммутации на основе дейтаграмм отсутствует фаза сигнализации / установления вызова.

— в коммутации пакетов на основе дейтаграмм отсутствует концепция меток, и пакеты маршрутизируются на основе адреса назначения, присутствующего в заголовке пакета

— В коммутации пакетов на основе дейтаграмм адрес назначения остается неизменным на каждом промежуточном устройстве

— При коммутации пакетов на основе дейтаграмм каждый пакет потока не обязательно должен следовать по одному и тому же пути между исходным и целевым узлами и может проходить по разным маршрутам.

Следующее верно для коммутации пакетов на основе дейтаграмм

  • Также называется коммутацией пакетов без установления соединения
  • Не имеет фаз установления и завершения соединения
  • Каждый пакет содержит информацию заголовка и данные
  • Каждый пакет сеанса / потока данных независимо обрабатывается сетью, без корреляции между другими пакетами в потоке
  • Пакеты каждого сеанса могут идти по разным маршрутам
  • Пакеты также могут приходить не по порядку в приемник
  • Очень прост в реализации и хорошо масштабируется, поскольку на промежуточных узлах не требуются протоколы сигнализации и таблицы VC.
  • IP и Ethernet являются примерами протоколов, использующих принцип пакетной коммутации на основе дейтаграмм.

На приведенной ниже диаграмме показан пример топологии коммутации на основе дейтаграмм, включающей шесть маршрутизаторов (с R1 по R6) с двумя разными потоками.Первый поток (скажем, FLOW1) показан красным цветом , и проходит между отправителем, подключенным к R1, и получателем, подключенным к R4. . Второй поток (скажем, FLOW 2) показан зеленым цветом , и проходит между отправителем, подключенным к R5, и получателем, подключенным к R6.

Пример коммутации пакетов на основе дейтаграмм с двумя разными потоками

Обратите внимание, что при коммутации пакетов на основе дейтаграмм некоторые пакеты FLOW1 проходят путь R1-R3-R4, тогда как некоторые другие пакеты того же FLOW1 идут напрямую по пути R1-R4.

Аналогично, обратите внимание, что некоторые пакеты FLOW2 идут по пути R5-R3-R6, тогда как некоторые другие пакеты того же FLOW2 идут напрямую по пути R5-R6.

Теги: Датаграмма коммутации цепей Коммутация коммутации пакетов Виртуальная коммутация цепей

Коммутатор и типы переключателей

Различные типы электрических и механических переключателей

Что такое коммутатор?

В электрических и электронных системах переключатель представляет собой устройство, которое может включать или отключать электрическую цепь автоматически или вручную.Другими словами, электрический переключатель , — это управляющее устройство, которое прерывает прохождение тока или изменяет направление тока в цепи.

Почти все электрические и электронные системы содержат по крайней мере один переключатель, который используется для включения или выключения устройства. Кроме того, переключатель используется для управления работой схемы, при этом пользователь может активировать или деактивировать всю или некоторые части или процесс подключенной схемы.

Типы переключателей

Типы переключателей

  • SPST (однополюсный, одинарный)
  • SPDT (однополюсный, двухходовой)
  • DPST (двухполюсный, одинарный)
  • DPDT (двухполюсный, двусторонний)
  • 2P6T (двухполюсный, шестиходовой)
  • Промежуточный переключатель
  • Переключатель позднего действия
  • Переключатель мгновенного действия
  • Кнопочный переключатель
  • Тумблерный переключатель
  • Переключатель Mosfet
  • Релейный переключатель
  • Транзистор как переключатель
  • Механический, электрический и переключатели для электроники

Мы обсудим различные типы этих переключателей в деталях, приведенных ниже:

Как правило, переключатели можно разделить на.

  • Механические переключатели
  • Электрические / электронные переключатели

Оба этих типа переключателей широко используются в электрических и электронных системах. Выбор типа переключателя зависит от системы, в которую они будут включены. Переключатели также могут быть категориями на разных основаниях. Мы обсудим их один за другим позже в этой статье.

Переключатели также могут быть категориями на основе удержания текущего состояния.

Переключатель-защелка сохраняет свое состояние, включено или выключено, пока не будут инициированы новые команды.

Переключатель мгновенного действия сохраняет состояние только тогда, когда подана определенная команда.

Схемы подключения переключателей

:

Типы механических переключателей

Механический переключатель — это переключатель, в котором две металлические пластины касаются друг друга, чтобы создать физический контакт для прохождения тока, и отделяются друг от друга, чтобы прервать прохождение тока. . Существуют различные типы механических переключателей, которые можно дополнительно разделить на категории в зависимости от допустимой мощности.Материал контактов выбирается с учетом того, что оксиды металлов, образующиеся в результате коррозии, в основном являются изоляционными, и слои таких оксидов на пластинах переключателя будут препятствовать нормальной работе переключателя.

Механические переключатели могут быть разделены на категории в зависимости от их работы:

SPST (однополюсный однополярный)

Это простой переключатель ВКЛ / ВЫКЛ. Его также называют «односторонним» или «односторонним» переключателем (в США он известен как двусторонний переключатель).Когда пользователь нажимает кнопку переключателя, пластины переключателя соединяются друг с другом, и ток начинает течь в цепи и наоборот.

SPST (однополюсный однопроходный) коммутатор

Вот базовая конструкция и принцип работы SPST (однополюсный однопроходный), также известный как односторонний переключатель .

Конструкция и работа одностороннего переключателя SPST (однополюсный, однопроходный)
SPDT (однополюсный, двусторонний)

Переключатель SPDT имеет три контакта (клеммы).Один из трех контактов используется как обычный и называется двусторонним переключателем (в США он известен как трехпозиционный переключатель). Мы можем отправить два разных сигнала на один и тот же вывод с помощью этого переключателя. Из-за этой функции этот переключатель также известен как селекторный переключатель.

Другими переключателями, относящимися к SPDT, являются SPCO (однополюсное переключение) и SPTT (однополюсное центральное выключение или однополюсное тройное переключение).

Однополюсный двухходовой переключатель

Ниже представлена ​​схема конструкции и работы однополюсного двухпозиционного переключателя (SPDT), также известного как двухпозиционный переключатель.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухпозиционный)
DPST (двухполюсный, односторонний)

Этот переключатель, по сути, представляет собой два переключателя SPST в одном корпусе и может управляться одним рычагом. Этот переключатель чаще всего используется там, где мы должны одновременно отключать и землю, и линии.

Переключатель DPST (двухполюсный, одинарный)
DPDT (двухполюсный, двусторонний)

Этот переключатель эквивалентен двум переключателям SPDT, упакованным в одну упаковку.Этот переключатель имеет два общих контакта и четыре сигнальных контакта. Всего к входным контактам этого переключателя можно применить четыре различных комбинации одиночных сигналов. Другой переключатель, связанный с DPDT, — это DPCO ( Double Pole Changeover или Double Pole, Center Off).

Переключатель DPDT (двухполюсный, двухпозиционный)
2P6T (двухполюсный, шестиразный)

Это тип переключающего переключателя с общим (COM), который может быть подключен к шести линиям с помощью второго двухполюсного переключателя, Какое управление и работа переключателя одинаковы.

Переключатель 2P6T (двухполюсный, шестиходовой)
Промежуточный переключатель

Промежуточный переключатель также известен в США как четырехпозиционный переключатель. Мы опубликовали подробный пост об этом, который можно увидеть ниже.

На рисунке ниже показана основная конструкция и принцип работы промежуточного переключателя.

Конструкция и работа промежуточного переключателя

Связанные сообщения:

Типы защелкивающихся и мгновенных переключателей

Кнопочный переключатель

Эта кнопка используется во многих электронных схемах и может выдерживать небольшой ток.Когда пользователь нажимает кнопку, ее металлические пластины соединяются друг с другом, таким образом, цепь замыкается. Когда пользователь убирает палец с кнопки, контакты выводятся.

Тумблер

Тумблер приводится в действие рычагом, повернутым под углом в одном или нескольких направлениях. Этот переключатель находится в стабильном состоянии и остается в этом состоянии до тех пор, пока рычаг не будет нажат в другом направлении. Большинство бытовых приложений имеют тумблер, и он может попадать в любую категорию, как указано выше. E.г. SPST, DPDT и т. Д.

Учебные пособия по подключению соответствующих переключателей:

Электрические и электронные переключатели

Вышеупомянутые переключатели являются механическими переключателями, и ими можно управлять вручную. Теперь мы собираемся обсудить электрические переключатели, которые реагируют быстрее, чем механические переключатели, и могут переключаться автоматически с помощью электронной схемы, такой как микроконтроллер или микропроцессор. Их также можно разделить на категории по номинальному току и напряжению, как механические переключатели.

Самые распространенные электронные переключатели

Здесь возникает вопрос, зачем нам переключатель электроники? Ответ на вопрос заключается в том, что иногда необходимо, чтобы цепи, принимающие решения, также выключали или включали определенные устройства в зависимости от решения. Если используется только механический переключатель, то там должен постоянно присутствовать один человек, чтобы включать и выключать устройство после получения сообщения индикации от цепи.

Для устранения этой проблемы используются переключатели электроники.Они очень быстрые и точные по сравнению с механическими переключателями. Электронные переключатели имеют небольшие размеры и не создают шума при переключении, а также обеспечивают стабильность и надежность системы.

Обсудим подробнее типы электронных переключателей.

Транзистор как переключатель:

Транзисторы могут использоваться в разных режимах работы, но мы собираемся обсудить транзистор как переключатель. Если мы применим большой ток к базе транзистора (имея в виду максимально допустимый ток для этого типа транзистора), то мы можем запустить этот транзистор в режиме глубокого насыщения i.е. этот транзистор можно использовать как переключатель.

Типовая схема транзистора в качестве переключателя:

Ток не течет, когда на базе транзистора 0 вольт.

Когда база находится на логическом уровне 1.

Лампа начинает светиться.

МОП-транзистор в качестве переключателя:

МОП-транзистор также может использоваться для переключения на высоких частотах. Они могут работать на частотах мегагерца (МГц). В основном, МОП-транзисторы используются для ШИМ (широтно-импульсной модуляции).

Mosfets имеет три терминала.

  1. Затвор
  2. Сток
  3. Источник

Если мы применим логику 1, помня о максимально допустимом напряжении для базы, тогда сопротивление между стоком и истоком станет низким, и ток начнет течь по этому каналу и наоборот.

Таким образом, лампа не будет светиться, т.е. она будет выключена, когда шлюз находится на уровне логического 0.

Шлюз на логической 1, лампа горит.

Похожие сообщения:

Реле как переключатель

Реле — это электромеханическое устройство, которое состоит из электромагнита.Когда через катушку протекает ток, он становится электромагнитом, и этот электромагнит можно использовать для переключения. Их контакты могут попадать в любую категорию, например SPDT, DPDT и др. Подробнее о твердотельных реле (SSR) можно прочитать в нашем предыдущем посте. Мы также рассмотрели базовую схему и работу реле как переключателя.

Когда мы подаем питание на катушку, лампа светится.

Реле как переключатель

Когда мы обесточиваем катушку, лампа не светится.

Это были типы переключателей.Мы подробно обсудим их конструкцию, работу и применение один за другим в следующих следующих статьях. Благодарю.

Похожие сообщения

Azure AD Connect: сквозная аутентификация — как это работает

  • 2 минуты на чтение

В этой статье

Эта статья представляет собой обзор того, как работает сквозная аутентификация в Azure Active Directory (Azure AD).Подробную техническую информацию и информацию о безопасности см. В статье «Безопасность».

Как работает сквозная проверка подлинности Azure Active Directory?

Примечание

В качестве предварительного условия для работы сквозной аутентификации пользователи должны быть подготовлены в Azure AD из локальной Active Directory с помощью Azure AD Connect. Сквозная аутентификация не применяется к пользователям, работающим только в облаке.

Когда пользователь пытается войти в приложение, защищенное Azure AD, и если на клиенте включена сквозная проверка подлинности, выполняются следующие шаги:

  1. Пользователь пытается получить доступ к приложению, например Outlook Web App.
  2. Если пользователь еще не вошел в систему, он перенаправляется на страницу входа пользователя в Azure AD .
  3. Пользователь вводит свое имя пользователя на странице входа в Azure AD, а затем нажимает кнопку Далее .
  4. Пользователь вводит свой пароль на странице входа в Azure AD, а затем нажимает кнопку Войти .
  5. Azure AD при получении запроса на вход помещает имя пользователя и пароль (зашифрованные с помощью открытого ключа агентов аутентификации) в очередь.
  6. Локальный агент проверки подлинности извлекает имя пользователя и зашифрованный пароль из очереди. Обратите внимание, что агент не часто опрашивает запросы из очереди, но получает запросы через заранее установленное постоянное соединение.
  7. Агент расшифровывает пароль, используя свой закрытый ключ.
  8. Агент проверяет имя пользователя и пароль в Active Directory с помощью стандартных API-интерфейсов Windows, что аналогично тому, что используются службами федерации Active Directory (AD FS).Имя пользователя может быть либо локальным именем пользователя по умолчанию, обычно userPrincipalName , либо другим атрибутом, настроенным в Azure AD Connect (известный как альтернативный идентификатор ).
  9. Локальный контроллер домена Active Directory (DC) оценивает запрос и возвращает соответствующий ответ (успех, сбой, срок действия пароля истек или пользователь заблокирован) агенту.
  10. Агент аутентификации, в свою очередь, возвращает этот ответ обратно в Azure AD.
  11. Azure AD оценивает ответ и соответствующим образом отвечает пользователю.Например, Azure AD либо сразу же подписывает пользователя, либо запрашивает многофакторную аутентификацию Azure AD.
  12. Если вход пользователя в систему прошел успешно, он может получить доступ к приложению.

На следующей схеме показаны все компоненты и этапы:

Следующие шаги

Сквозная проверка подлинности Azure Active Directory: подробное описание

  • Читать 12 минут

В этой статье

В этой статье приводится более подробное описание того, как работает сквозная аутентификация в Azure Active Directory (Azure AD).Основное внимание уделяется аспектам безопасности функции. Эта статья предназначена для ИТ-администраторов и администраторов безопасности, начальников отдела нормативно-правового соответствия и безопасности, а также других ИТ-специалистов, отвечающих за ИТ-безопасность и соответствие нормативным требованиям в организациях малого и среднего размера или на крупных предприятиях.

Рассматриваемые темы включают:

  • Подробная техническая информация об установке и регистрации агентов аутентификации.
  • Подробная техническая информация о шифровании паролей при входе пользователя в систему.
  • Безопасность каналов между локальными агентами аутентификации и Azure AD.
  • Подробная техническая информация о том, как обеспечить операционную безопасность агентов аутентификации.
  • Другие темы, связанные с безопасностью.

Ключевые возможности безопасности

Это ключевые аспекты безопасности этой функции:

  • Он построен на безопасной многопользовательской архитектуре, которая обеспечивает изоляцию запросов на вход между клиентами.
  • Локальные пароли никогда не хранятся в облаке ни в какой форме.
  • Локальные агенты проверки подлинности, которые прослушивают запросы проверки пароля и отвечают на них, устанавливают исходящие подключения только из вашей сети. Нет необходимости устанавливать эти агенты аутентификации в сети периметра (DMZ). Рекомендуется рассматривать все серверы, на которых работают агенты аутентификации, как системы уровня 0 (см. Ссылку).
  • Только стандартные порты (80 и 443) используются для исходящей связи от агентов аутентификации к Azure AD.Вам не нужно открывать входящие порты на вашем брандмауэре.
    • Порт 443 используется для всей аутентифицированной исходящей связи.
    • Порт 80 используется только для загрузки списков отзыва сертификатов (CRL), чтобы гарантировать, что ни один из сертификатов, используемых этой функцией, не был отозван.
    • Полный список требований к сети см. В разделе Сквозная проверка подлинности Azure Active Directory: краткое руководство.
  • Пароли, которые пользователи предоставляют при входе, шифруются в облаке до того, как локальные агенты аутентификации примут их для проверки в Active Directory.
  • Канал HTTPS между Azure AD и локальным агентом проверки подлинности защищен с помощью взаимной проверки подлинности.
  • Защищает ваши учетные записи пользователей, беспрепятственно работая с политиками условного доступа Azure AD, включая многофакторную аутентификацию (MFA), блокируя устаревшую аутентификацию и отфильтровывая атаки методом перебора паролей.

Задействованные компоненты

Общие сведения об эксплуатации, службах и безопасности данных Azure AD см. В Центре управления безопасностью.При использовании сквозной аутентификации для входа пользователя задействованы следующие компоненты:

  • Azure AD STS : служба маркеров безопасности (STS) без сохранения состояния, которая обрабатывает запросы на вход и выдает маркеры безопасности браузерам, клиентам или службам пользователей по мере необходимости.
  • Служебная шина Azure : обеспечивает обмен сообщениями в облаке с корпоративными сообщениями и ретранслирует связь, которая помогает подключать локальные решения к облаку.
  • Агент проверки подлинности Azure AD Connect : локальный компонент, который прослушивает запросы проверки пароля и отвечает на них.
  • База данных SQL Azure : содержит информацию об агентах аутентификации вашего клиента, включая их метаданные и ключи шифрования.
  • Active Directory : локальная Active Directory, где хранятся ваши учетные записи пользователей и их пароли.

Установка и регистрация агентов аутентификации

Агенты аутентификации

устанавливаются и регистрируются в Azure AD, если вы:

Начало работы агента аутентификации включает три основных этапа:

  1. Установка агента аутентификации
  2. Регистрация агента аутентификации
  3. Инициализация агента аутентификации

Эти этапы подробно рассматриваются в следующих разделах.

Установка агента аутентификации

Только глобальные администраторы могут установить агент проверки подлинности (с помощью Azure AD Connect или автономно) на локальном сервере. Установка добавляет две новые записи в панель управления > Программы > Программы и компоненты Список :

  • Само приложение агента аутентификации. Это приложение работает с привилегиями NetworkService.
  • Приложение Updater, которое используется для автоматического обновления агента аутентификации.Это приложение работает с привилегиями LocalSystem.

Важно

С точки зрения безопасности администраторы должны рассматривать сервер, на котором запущен агент PTA, как если бы он был контроллером домена. Серверы агентов PTA должны быть усилены в соответствии с теми же принципами, которые описаны в разделе «Защита контроллеров домена от атак

».

Регистрация агента аутентификации

После установки агента проверки подлинности ему необходимо зарегистрироваться в Azure AD. Azure AD назначает каждому агенту проверки подлинности уникальный сертификат цифровой идентификации, который он может использовать для безопасного обмена данными с Azure AD.

Процедура регистрации также связывает агента аутентификации с вашим клиентом. Это гарантирует, что Azure AD знает, что этот конкретный агент проверки подлинности является единственным, уполномоченным обрабатывать запросы проверки пароля для вашего клиента. Эта процедура повторяется для каждого нового зарегистрированного вами агента аутентификации.

Агенты аутентификации используют следующие шаги для регистрации в Azure AD:

  1. Azure AD сначала запрашивает, чтобы глобальный администратор вошел в Azure AD со своими учетными данными.Во время входа агент аутентификации получает токен доступа, который он может использовать от имени глобального администратора.
  2. Затем агент аутентификации генерирует пару ключей: открытый ключ и закрытый ключ.
    • Пара ключей генерируется с помощью стандартного 2048-битного шифрования RSA.
    • Закрытый ключ остается на локальном сервере, где находится агент проверки подлинности.
  3. Агент проверки подлинности отправляет запрос на «регистрацию» в Azure AD через HTTPS, со следующими компонентами, включенными в запрос:
    • Маркер доступа, полученный на шаге 1.
    • Открытый ключ, созданный на шаге 2.
    • Запрос на подпись сертификата (CSR или запрос сертификата). Этот запрос применяется для сертификата цифровой идентификации с Azure AD в качестве центра сертификации (ЦС).
  4. Azure AD проверяет токен доступа в запросе на регистрацию и подтверждает, что запрос поступил от глобального администратора.
  5. Azure AD затем подписывает и отправляет сертификат цифрового удостоверения обратно агенту проверки подлинности.
    • Корневой ЦС в Azure AD используется для подписи сертификата.

      Примечание

      Это ЦС , а не в хранилище доверенных корневых центров сертификации Windows.

    • CA используется только функцией сквозной аутентификации. CA используется только для подписания CSR во время регистрации агента аутентификации.

    • Ни одна из других служб Azure AD не использует этот ЦС.

    • В качестве темы сертификата (отличительное имя или DN) установлен ваш идентификатор клиента. Этот DN представляет собой GUID, который однозначно идентифицирует вашего клиента.Этот DN ограничивает сертификат для использования только с вашим клиентом.

  6. Azure AD хранит открытый ключ агента аутентификации в базе данных в базе данных SQL Azure, доступ к которой имеет только Azure AD.
  7. Сертификат (выданный на шаге 5) хранится на локальном сервере в хранилище сертификатов Windows (в частности, в расположении CERT_SYSTEM_STORE_LOCAL_MACHINE). Он используется как агентом аутентификации, так и приложением Updater.

Инициализация агента аутентификации

Когда агент проверки подлинности запускается, либо в первый раз после регистрации, либо после перезапуска сервера, ему нужен способ безопасного взаимодействия со службой Azure AD и начала приема запросов на проверку пароля.

Вот как инициализируются агенты аутентификации:

  1. Агент аутентификации отправляет исходящий запрос начальной загрузки в Azure AD.
    • Этот запрос выполняется через порт 443 по каналу HTTPS с взаимной аутентификацией. В запросе используется тот же сертификат, который был выдан при регистрации агента аутентификации.
  2. Azure AD отвечает на запрос, предоставляя ключ доступа к очереди служебной шины Azure, которая уникальна для вашего клиента и определяется вашим идентификатором клиента.
  3. Агент аутентификации устанавливает постоянное исходящее HTTPS-соединение (через порт 443) с очередью.
    • Теперь агент аутентификации готов получать и обрабатывать запросы проверки пароля.

Если на вашем клиенте зарегистрировано несколько агентов аутентификации, то процедура инициализации гарантирует, что каждый из них подключается к одной и той же очереди служебной шины.

Обработка запросов на вход

На следующей схеме показано, как сквозная аутентификация обрабатывает запросы пользователя на вход.

Сквозная проверка подлинности обрабатывает запрос пользователя на вход следующим образом:

  1. Пользователь пытается получить доступ к приложению, например Outlook Web App.
  2. Если пользователь еще не вошел в систему, приложение перенаправляет браузер на страницу входа в Azure AD.
  3. Служба Azure AD STS отвечает, отправляя страницу входа пользователя .
  4. Пользователь вводит свое имя пользователя на странице входа в систему , а затем нажимает кнопку Далее .
  5. Пользователь вводит свой пароль на странице входа в систему , а затем нажимает кнопку Войти .
  6. Имя пользователя и пароль отправляются в Azure AD STS в запросе HTTPS POST.
  7. Azure AD STS извлекает открытые ключи для всех агентов аутентификации, зарегистрированных в вашем клиенте, из базы данных SQL Azure и шифрует пароль, используя их.
    • Он создает «N» зашифрованных значений пароля для «N» агентов аутентификации, зарегистрированных на вашем клиенте.
  8. Azure AD STS помещает запрос проверки пароля, который состоит из имени пользователя и зашифрованных значений пароля, в очередь служебной шины, специфичную для вашего клиента.
  9. Поскольку инициализированные агенты аутентификации постоянно подключены к очереди служебной шины, один из доступных агентов аутентификации получает запрос проверки пароля.
  10. Агент аутентификации находит зашифрованное значение пароля, относящееся к его общему ключу, с помощью идентификатора и расшифровывает его с помощью своего закрытого ключа.
  11. Агент аутентификации пытается проверить имя пользователя и пароль в локальной Active Directory с помощью Win32 LogonUser API с параметром dwLogonType , установленным на LOGON32_LOGON_NETWORK .
    • Этот API — тот же API, который используется службами федерации Active Directory (AD FS) для входа пользователей в сценарии федеративного входа.
    • Этот API использует стандартный процесс разрешения Windows Server для поиска контроллера домена.
  12. Агент аутентификации получает результат от Active Directory, такой как успешный, неверное имя пользователя или пароль или истек срок действия пароля.

Примечание

Если агент аутентификации терпит неудачу во время процесса входа, весь запрос входа отбрасывается. Нет передачи запросов на вход от одного агента аутентификации другому локальному агенту аутентификации. Эти агенты общаются только с облаком, но не друг с другом.

  1. Агент проверки подлинности пересылает результат обратно в Azure AD STS по исходящему каналу HTTPS с взаимной проверкой подлинности через порт 443.При взаимной аутентификации используется сертификат, ранее выданный агенту аутентификации во время регистрации.
  2. Azure AD STS проверяет, соответствует ли этот результат конкретному запросу на вход в вашем клиенте.
  3. Azure AD STS продолжает процедуру входа в соответствии с настройками. Например, если проверка пароля прошла успешно, пользователю может быть предложено пройти многофакторную проверку подлинности или перенаправить обратно в приложение.

Операционная безопасность агентов аутентификации

Чтобы обеспечить безопасность сквозной аутентификации, Azure AD периодически обновляет сертификаты агентов аутентификации.Azure AD инициирует продление. Продления не регулируются самими агентами аутентификации.

Чтобы обновить доверие агента аутентификации с помощью Azure AD:

  1. Агент проверки подлинности периодически проверяет Azure AD каждые несколько часов, чтобы проверить, не пора ли обновить его сертификат. Сертификат продлевается за 30 дней до истечения срока его действия.

    • Эта проверка выполняется по каналу HTTPS с взаимной аутентификацией и использует тот же сертификат, который был выдан во время регистрации.
  2. Если служба указывает, что пора продлить, агент аутентификации генерирует новую пару ключей: открытый ключ и закрытый ключ.

    • Эти ключи генерируются с помощью стандартного 2048-битного шифрования RSA.
    • Закрытый ключ никогда не покидает локальный сервер.
  3. Затем агент аутентификации отправляет запрос на «обновление сертификата» в Azure AD по HTTPS, со следующими компонентами, включенными в запрос:

    • Существующий сертификат, полученный из расположения CERT_SYSTEM_STORE_LOCAL_MACHINE в хранилище сертификатов Windows.В этой процедуре не участвует глобальный администратор, поэтому токен доступа от имени глобального администратора не требуется.
    • Открытый ключ, созданный на шаге 2.
    • Запрос на подпись сертификата (CSR или запрос сертификата). Этот запрос применяется для нового сертификата цифрового удостоверения с Azure AD в качестве центра сертификации.
  4. Azure AD проверяет существующий сертификат в запросе на обновление сертификата. Затем он проверяет, что запрос пришел от агента аутентификации, зарегистрированного на вашем клиенте.

  5. Если существующий сертификат все еще действителен, Azure AD подписывает новый сертификат цифрового удостоверения и выдает новый сертификат обратно агенту проверки подлинности.

  6. Если срок действия существующего сертификата истек, Azure AD удаляет агент аутентификации из списка зарегистрированных агентов аутентификации вашего клиента. Затем глобальному администратору необходимо вручную установить и зарегистрировать новый агент аутентификации.

    • Используйте корневой ЦС Azure AD для подписи сертификата.
    • Задайте в качестве темы сертификата (отличительное имя или DN) ваш идентификатор клиента, GUID, который однозначно идентифицирует вашего клиента. DN распространяется только на ваш клиент.
  7. Azure AD сохраняет новый открытый ключ агента аутентификации в базе данных в базе данных SQL Azure, доступ к которой имеет только он. Он также делает недействительным старый открытый ключ, связанный с агентом аутентификации.

  8. Новый сертификат (выданный на шаге 5) затем сохраняется на сервере в хранилище сертификатов Windows (в частности, в расположении CERT_SYSTEM_STORE_CURRENT_USER).

    • Поскольку процедура обновления доверия происходит не интерактивно (без присутствия глобального администратора), агент аутентификации больше не имеет доступа для обновления существующего сертификата в расположении CERT_SYSTEM_STORE_LOCAL_MACHINE.

    Примечание

    Эта процедура не удаляет сам сертификат из расположения CERT_SYSTEM_STORE_LOCAL_MACHINE.

  9. С этого момента для аутентификации используется новый сертификат.Каждое последующее обновление сертификата заменяет сертификат в расположении CERT_SYSTEM_STORE_LOCAL_MACHINE.

Автообновление агентов аутентификации

Приложение Updater автоматически обновляет агент аутентификации при выпуске новой версии (с исправлением ошибок или повышением производительности). Приложение Updater не обрабатывает запросы проверки пароля для вашего клиента.

Azure AD размещает новую версию программного обеспечения в виде подписанного пакета установщика Windows (MSI) .MSI подписан с использованием Microsoft Authenticode с SHA256 в качестве алгоритма дайджеста.

Для автоматического обновления агента аутентификации:

  1. Приложение Updater проверяет связь с Azure AD каждый час, чтобы проверить, доступна ли новая версия агента аутентификации.

    • Эта проверка выполняется по каналу HTTPS с взаимной аутентификацией с использованием того же сертификата, который был выдан во время регистрации. Агент аутентификации и средство обновления совместно используют сертификат, хранящийся на сервере.
  2. Если доступна новая версия, Azure AD возвращает подписанный MSI-файл обратно в Updater.

  3. Программа обновления проверяет, подписан ли MSI-файл Microsoft.

  4. Updater запускает MSI. Это действие включает следующие шаги:

    • Останавливает службу агента аутентификации
    • Устанавливает новую версию агента аутентификации на сервере
    • Перезапускает службу агента проверки подлинности

Примечание

Если в вашем клиенте зарегистрировано несколько агентов аутентификации, Azure AD не обновляет их сертификаты и не обновляет их одновременно.Вместо этого Azure AD делает это по одному, чтобы обеспечить высокую доступность запросов на вход.

Следующие шаги

Создание сквозного запроса — Access

Для получения строки подключения:

  1. На панели навигации щелкните правой кнопкой мыши таблицу, связанную с нужным источником данных, и выберите Диспетчер связанных таблиц .

  2. В диалоговом окне Диспетчер связанных таблиц установите флажок для источника данных, а затем выберите Изменить .

  3. В диалоговом окне Редактировать ссылку скопируйте текст в поле Строка подключения .

После создания подключения к файлу DSN строка подключения ODBC сохраняется внутри базы данных Access. Вот трюк, чтобы получить копию этой строки:

  1. Найдите имя связанной таблицы в области навигации, используя нужное соединение ODBC.

  2. Нажмите Ctrl + G. , чтобы открыть окно VBA Immediate.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
