Принцип работы амперметра и особенности его подключения

Амперметр — это измерительный прибор, предназначенный для измерения силы электрического тока в цепи. Основной принцип его работы заключается в том, что ток, проходящий через измерительный механизм прибора, создает отклоняющий момент, пропорциональный измеряемой силе тока.

Важнейшая особенность подключения амперметра заключается в том, что он всегда включается в цепь последовательно с нагрузкой. Почему это так важно.

• При последовательном включении через амперметр проходит весь измеряемый ток цепи
• Сопротивление амперметра должно быть минимальным, чтобы не оказывать влияния на ток в цепи
• Параллельное включение амперметра приведет к короткому замыканию из-за его малого сопротивления

Таким образом, правильное последовательное включение амперметра — залог точного измерения тока и сохранности самого прибора.

Схемы подключения амперметра в цепях постоянного тока

В цепях постоянного тока применяются следующие основные схемы подключения амперметра:

Прямое включение амперметра

Самая простая схема — это прямое последовательное включение амперметра в разрыв измеряемой цепи. Она применяется для измерения токов, не превышающих предел измерения прибора.

Включение амперметра через шунт

Для измерения больших токов используется схема с шунтом — резистором, включаемым параллельно амперметру. Через шунт проходит основная часть тока, а через амперметр — лишь небольшая его часть. Это позволяет расширить пределы измерения.

Величина измеряемого тока I рассчитывается по формуле:

I = Ia * (Ra + Rш) / Rш

где Ia — ток через амперметр, Ra — сопротивление амперметра, Rш — сопротивление шунта.

Особенности измерения переменного тока

При измерении переменного тока возникают некоторые особенности:

• Необходимо учитывать, какое значение тока измеряется — действующее, амплитудное или среднее
• Шкалы приборов обычно градуируются в действующих значениях
• На высоких частотах возникают дополнительные погрешности из-за реактивных сопротивлений
• Для больших токов применяются измерительные трансформаторы тока

Поэтому при измерении переменного тока важно правильно выбрать тип прибора и учесть все влияющие факторы.

Подключение амперметра через трансформатор тока

Для измерения больших переменных токов (свыше 100 А) применяются измерительные трансформаторы тока. Они позволяют:

• Снизить измеряемый ток до значений, подходящих для стандартных амперметров
• Обеспечить гальваническую развязку измерительной цепи
• Повысить безопасность измерений в цепях высокого напряжения

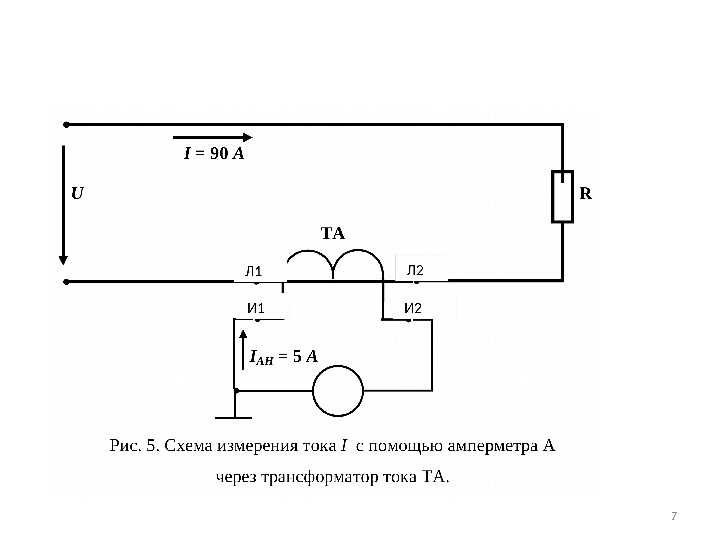

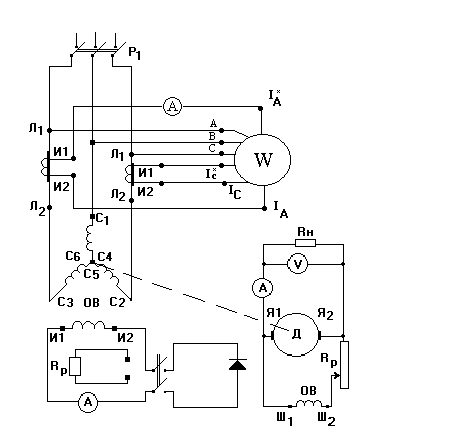

Схема подключения амперметра через трансформатор тока выглядит следующим образом:

1. Первичная обмотка трансформатора включается в разрыв измеряемой цепи
2. Ко вторичной обмотке подключается амперметр
3. Один из выводов вторичной обмотки заземляется

Измеренное значение тока I1 в первичной цепи рассчитывается по формуле:

I1 = I2 * K

где I2 — показания амперметра, K — коэффициент трансформации трансформатора тока.

Основные правила измерения тока амперметром

При проведении измерений силы тока амперметром необходимо соблюдать следующие основные правила:

• Всегда включать амперметр последовательно с нагрузкой
• Правильно выбирать предел измерения, превышающий ожидаемое значение тока
• Соблюдать полярность подключения при измерении постоянного тока
• Не размыкать вторичную цепь нагруженного трансформатора тока
• Заземлять корпус прибора при работе в высоковольтных цепях

Соблюдение этих правил обеспечит точность измерений и безопасность работы с амперметром.

Выбор амперметра и трансформатора тока

При выборе амперметра и измерительного трансформатора тока для конкретного применения необходимо учитывать следующие факторы:

• Диапазон измеряемых токов
• Род тока (постоянный или переменный)
• Частота измеряемого тока
• Требуемая точность измерений
• Условия эксплуатации (температура, влажность и т.д.)
• Безопасность персонала при проведении измерений

Правильный выбор измерительных приборов позволит обеспечить необходимую точность и надежность измерений силы тока в различных электрических цепях и установках.

Погрешности измерения тока

При измерении силы тока амперметром возникают следующие основные виды погрешностей:

• Основная погрешность прибора, определяемая его классом точности
• Погрешность из-за влияния собственного сопротивления амперметра
• Температурная погрешность
• Частотная погрешность при измерении переменного тока
• Погрешность трансформатора тока

Для повышения точности измерений необходимо учитывать все составляющие погрешности и по возможности вносить соответствующие поправки в результаты.

Преимущества использования цифровых амперметров

Современные цифровые амперметры имеют ряд преимуществ по сравнению с аналоговыми приборами:

• Более высокая точность измерений
• Автоматический выбор предела измерения
• Отсутствие ошибок считывания показаний
• Возможность сохранения результатов измерений
• Дополнительные функции (измерение напряжения, сопротивления и др.)

Однако при работе с цифровыми амперметрами также необходимо соблюдать основные правила измерения тока и учитывать особенности их применения в конкретных условиях.

Схемы соединений трансформаторов тока: схем, звезда, треугольник, параллель

Пример HTML-страницы

Содержание

1. Назначение трансформаторов тока
2. Схема восьмерки или включение реле на разность токов двух фаз.
3. Соединение трансформаторов тока и обмоток реле в неполную звезду
4. Соединение трансформаторов тока в фильтр токов нулевой последовательности
5. Последовательное соединение трансформаторов тока
6. Параллельное соединение трансформаторов тока

Назначение трансформаторов тока

Счётчики для однофазных и трёхфазных сетей рассчитаны на номинальные токи до 100 А. Использование приборов с большими токами затруднено по причине необходимости использования проводов слишком большого сечения. Таким образом, для измерения характеристик в линиях с большими токами необходимо использовать специальные устройства, понижающие ток до приемлемого значения. Для этой цели используются трансформаторы тока (ТТ).

Первичная обмотка трансформатора тока включается последовательно в линейный провод, по которому проходит высокий ток, а ко вторичной обмотке подключается измерительный прибор. Для удобства выводы маркируются обозначениями. Для начала и, соответственно, конца первичной обмотки применяются обозначения Л1 и Л2. Для вторичной обмотки — И1 и И2. При подключении необходимо строго соблюдать полярность первичной и вторичной обмоток ТТ.

Чаще всего величина вторичного тока равна 5 А, иногда применяются ТТ со вторичным током 1 А. Для измерения же напряжения в высоковольтных сетях используется подключение через трансформатор напряжения, который понижает напряжение до 100 или 57.7 вольт.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Измерительные трансформаторы вносят свою погрешность в измерения. Здесь важно соблюдать правильную схему подключения с соблюдением обозначений. Например, если изменить местами выводы вторичных цепей И1 и И2, то за этим последует существенный недоучёт электроэнергии.

Трансформаторы тока подключаются в трёхфазных цепях по схеме неполной звезды (сети с изолированной нейтралью). При наличии нулевого провода подключение осуществляется с помощью полной звезды. В дифференциальных защитах силовых трансформаторов ТТ подключаются по схеме «Треугольник».

Это позволяет скомпенсировать сдвиг фаз вторичных токов, что уменьшит ток небаланса. В трёхфазных сетях без нулевого провода обычно трансформаторы тока подключаются только на две ведущие линии, поскольку измерив ток в двух фазах, можно легко рассчитать величину тока в третьей фазе.

Если сеть имеет глухозаземлённую нейтраль (как правило, сети 110 кВ и выше), то обязательно подключение ТТ ко всем трём фазам. Соединение обмоток реле и трансформаторов тока в полную звезду. Эта схема соединения трансформаторов представлена в виде векторных диаграмм, которые иллюстрируют работу трансформатора на рис. 2.4.1 и на схемах 2.4.2, 2.4.3, 2.4.4.

Если трансформатор работает в нормальном режиме, или если он симметричный, то будет проходить ток небаланса или небольшой ток, который появляется из–за разных погрешностей трансформаторов тока.

Представленная выше схема применяется против всех видов КЗ (междуфазных и однофазных) во время включения защиты.
Трехфазное КЗ
Двухфазное КЗ

Однофазное КЗ
Отношение Iр/Iф (ток в реле)/ (ток в фазе) называется коэффициентом схемы, его можно определить для всех схем соединения. Для данной схемы коэффициент схемы kсх будет равен 1.

На рис. 2.4.5 предоставлена схема соединения обмоток реле и трансформаторов тока в неполную звезду, а на рис. 2.4.6, 2.4.7. ее векторные диаграммы, которые иллюстрируют работу этой схемы.

Трехфазное КЗ — когда токи могут идти в обратном проводе по обоим реле.
Двухфазное КЗ — когда токи, могут протекать в одном или в двух реле в соответствии с повреждением тех или иных фаз.

КЗ фазы В одной фазы может происходить тогда, когда токи не появляются в этой схеме защиты.

Схему неполной звезды можно применять только в сетях с нулевыми изолированными точками при kсх=1 с целью защиты от КЗ междуфазных, и может реагировать только на некоторые случаи КЗ однофазного.

На рис. 2.4.8. можно изучить схему соединения в звезду и треугольник обмоток реле и трансформаторов соответственно.

Во время симметричных нагрузок в реле и в период возникновения трехфазного КЗ может проходить линейный ток, сдвинутый на 30* по фазе относительно тока фазы и в разы больше его.

Особенности схемы этого соединения:

1.  при разных всевозможных видах КЗ проходят токи в реле, при этом защита которая построена по такой схеме, будет реагировать на все виды КЗ;
2. ток в реле относится к фазному току в зависимости от вида КЗ;
3. ток нулевой последовательности, который не имеет путь через обмотки реле для замыкания, не может выйти за границы треугольника трансформаторов тока.

Выше приведенная схема применяется чаще всего для дистанционной или во время дифференциальной защиты трансформаторов.

Схема восьмерки или включение реле на разность токов двух фаз.

На рис. 2.4.9 представлена сама схема соединения, а на рис. 2.4.10, 2.4.11.векторные диаграммы, которые иллюстрируют работу этой схемы.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Симметричная нагрузка при трехфазном КЗ.

Двухфазное КЗДвухфазно КЗ АВ или ВС
При разных видах КЗ, ток в реле и его чувствительность будут разными. Ток в реле будет равен нулю во время однофазного КЗ фазы В. Эту схему можно применять, тогда, когда не требуется действий трансформатора для защиты от разных междуфазных КЗ с соединением обмоток Y/* – 11 группа, и когда эта защита обеспечивает необходимую чувствительность.

Соединение трансформаторов тока в фильтр токов нулевой последовательности

На рис. 2.4.12. можно изучить схему соединения трансформаторов тока в фильтр токов нулевой последовательности. Только во время однофазных или двуфазных КЗ на землю появляется ток в реле. Эту схему можно применять во время защиты от КЗ на землю. КЗ IN=0 при двухфазных и трехфазных нагрузках. Но часто ток небаланса Iнб появляется из–за погрешности трансформаторов тока в реле.

Последовательное соединение трансформаторов тока

На рис. 2.4.13. представлена схема последовательного соединения трансформаторов тока. Подключенная к трансформаторам тока, нагрузка, распределяется поровну. Напряжение, которое приходится на любой трансформатор тока и на вторичный ток остается неизменным.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Во время использования трансформаторов тока малой мощности применяется эта схема.

Параллельное соединение трансформаторов тока

На рис. 2.4.14. представлена схема параллельного соединения трансформаторов тока. Эту схему можно использовать с целью получения разных нестандартных коэффициентов трансформации. Схемы подключения счетчиков электроэнегии, как однофазных, так и 3-х фазных Вы можете найти тут.

Подключение амперметров в сети постоянного и переменного тока. Как подключить амперметр, чтобы снять показания

Люди часто задаются вопросом, как подключить амперметр в цепь. Чтобы полностью понять, как правильно это делать, стоит остановиться на физических законах протекания тока в электрической цепи. А также — рассмотреть принципы, по которым воздавался такой прибор, как амперметр. Тогда будет полностью ясно, как действовать, когда нужно измерить силу тока.

Физические основы

В методе подключения амперметра и вольтметра к электрической сети лежит закон Ома. Не будем приводить трактовку для полной цепи, где учитывается электродвижущая сила и внутреннее сопротивление источника питания. Чтобы понять, как подключить амперметр в цепь, достаточно будет упрощенного изложения для параллельного и последовательного соединения.

1. При последовательном соединении нагрузки в сети через каждый элемент протекает ток одинаковой силы. При этом падения напряжения на каждом участке пропорциональны его сопротивлению и в сумме равны напряжению на концах цепи.

2. При параллельном соединении на каждом элементе присутствует напряжение, равное приложенному ко всей цепи. Сила тока, протекающая на каждом из параллельных участков, прямо пропорциональна его сопротивлению.

Из этого краткого изложения закона Ома ясно, что правильный ответ на вопрос «как подключить амперметр в цепь» — методом последовательного включения.

Амперметр и последствия неправильного использования

Для четкого измерения силы тока в цепи, главное качество амперметра должно состоять в том, чтобы оказывать минимальное воздействие на схему в целом. Поэтому прибор делают с минимальным внутренним сопротивлением. Для измерения параметров, которые выходят за пределы устройства, можно использовать трансформаторы тока, снижающие выходные показатели.

Опасность неправильного включения состоит в том, что амперметр просто сгорит. Как подключить амперметр в цепь — имеет значение. Если просто вставить щупы в розетку или касаться точек на плате — скорее всего, результатом будет немного дыма «с запахом гуманитарного образования». Из-за того, что на прибор будет поступать высокое напряжение по закону Ома для параллельного соединения — он просто сгорит. Включайте прибор только последовательно.

Некоторые методы

В быту можно создать измерительную розетку. Для этого она, грубо, должна прерывать один из проводов, ведущих к устройству. Можно установить ее рядом с уже подключенной. Для этого отсоединяется один провод, присоединяется к измерительной розетке. Второй ее контакт соединяется перемычкой со свободной точкой подключения рабочей розетки. Теперь, включая прибор, можно вставить щупы амперметра в измерительную розетку и посмотреть результат.

В этом, собственно, заключается ответ на вопрос, как подключить амперметр в цепь. Нужно прервать один из проводников в цепи и в этом месте производить измерения. Аналогично работает методика измерения тока в лампочке, например. Если очень нужно сделать быстро — перекусите один провод кусачками и можно производить замер.

Альтернативные методы

Бывают ситуации, когда цепь невозможно разорвать и «вмонтировать» в нее амперметр последовательным включением. В таких случаях используются бесконтактные клещи. Они замеряют величину электромагнитного поля, которое возникает вокруг проводника. На основании этой оценки делается вывод о величине проходящего тока.

Амперметр. Измерение силы тока — видео

Амперметр это измерительный прибор для определения силы тока, измеряемой в амперах. В соответствии с возможностями прибора, его шкала имеет градуировку, обозначающую микроамперы, миллиамперы, амперы или килоамперы. Для проведения измерений, производится последовательное включение амперметра в с тем участком, где необходимо измерить силу тока. Чтобы увеличить пределы измерений, производится включение амперметра через шунт или трансформатор.

Наиболее распространенной является схема амперметра, где движущаяся стрелка совершает поворот на такой угол наклона, который пропорционален величине измеряемой силы.

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Устройство амперметра

В состав электродинамического амперметра входят подвижная и неподвижная катушки, соединенные последовательно или параллельно. Токи, проходящие через катушки, взаимодействуют между собой, в результате чего происходит отклонение подвижной катушки, с которой соединяется стрелка. При включении в электрический контур, осуществляется последовательное соединение амперметра с нагрузкой. В случае большой силы тока или высокого напряжения, соединение производится через трансформатор.

Принцип работы

Упрощенная классическая схема амперметра работает следующим образом. Параллельно с постоянным магнитом на оси кронштейна устанавливается стальной якорь со стрелкой. Постоянный магнит, воздействуя на якорь, придает ему магнитные свойства. При этом, расположение якоря проходит вдоль силовых линий, которые также проходят вдоль магнита. Такое положения якоря соответствует нулевому положению стрелки на шкале прибора.

При прохождении тока батареи или генератора по шине, вокруг нее происходит возникновение магнитного потока. Его силовые линии в месте нахождения якоря, перпендикулярны с силовыми линиями в постоянном магните. Создаваемый электрическим током магнитный поток, воздействует на якорь, стремящийся к повороту на 90 градусов. Повернуться относительно исходного положения ему мешает поток, образующийся в постоянном магните.

От того, какой величины и направления электрический ток, проходящий по шине, зависит степень взаимодействия двух магнитных потоков. На такую же величину происходит и отклонение стрелки по шкале, от нулевого деления.

Амперметр: как измерять ток

Всякий вольтметр включается параллельно тому участку цепи, напряжение на котором мы хотим измерить (рис. 89), и поэтому на него ответвляется некоторый ток от основной цепи. При его включении и ток и напряжение в основной цепи несколько изменяются, так как теперь мы имеем уже другую цепь проводников, состоящую из прежних проводников и вольтметра. Присоединив, например, вольтметр с сопротивлением параллельно лампочке, сопротивление которой равно , мы найдем по формуле (50.5) их общее сопротивление :

. (54.1)

Чем больше сопротивление вольтметра по сравнению с сопротивлением лампочки , тем меньше отличается общее их сопротивление от и тем меньше искажение, вносимое вольтметром. Мы видим, что вольтметр должен иметь большое сопротивление. Для этого последовательно с его измерительной частью (рамкой, нагревающейся нитью и т. д.) нередко включают дополнительный резистор, имеющий сопротивление несколько тысяч Ом (рис. 90).

Рис. 90. К вольтметру присоединяется последовательно дополнительное сопротивление

В противоположность вольтметру, амперметр всегда включают в цепь последовательно (§ 44). Если сопротивление амперметра равно , а сопротивление цепи равно , то при включении амперметра сопротивление цепи становится равным

. (54.2)

Для того чтобы амперметр не изменял заметно общего сопротивления цепи, собственное его сопротивление, как следует из формулы (54.2), должно быть малым по сравнению с сопротивлением цепи. Поэтому амперметры делают с очень малым сопротивлением (несколько десятых или сотых долей Ома).

54.1. Сопротивление амперметра равно 0,1 Ом. Чему равно напряжение на амперметре, если он показывает силу тока 10 А?

54. 2. Сопротивление вольтметра равно 12 кОм. Какой ток проходит через вольтметр, если он показывает напряжение 120 В?

54.3. Вольтметр со шкалой 0-120 В имеет сопротивление 12 кОм. Какое сопротивление и каким способом нужно подключить к этому вольтметру, чтобы им можно было измерять напряжение до 240 В? Начертите схему включения. Изменится ли чувствительность вольтметра в предыдущей задаче, если указанное сопротивление включить параллельно вольтметру?

54.4. Вольтметр, присоединенный к горящей лампочке накаливания, показывает 220 В, а амперметр, измеряющий силу тока в лампочке, -0,5 А. Чему равно сопротивление лампочки? Начертите схему включения вольтметра и амперметра.

С измерением силы тока мы сталкиваемся очень часто. Для того чтобы узнать мощность устройства, сечения кабеля для его питания, нагрев проводов и прочих элементов – это все зависит от силы тока. Для того чтобы непосредственно измерять эту силу, придумали устройство именуемое амперметром. Амперметр подключается в измеряемую цепь только последовательно. Почему? Разберем чуть ниже.

Как известно сила тока это отношение количества зарядов ∆Q, которые прошли через некоторую поверхность за время ∆t. В системе СИ измеряется в амперах А (1 А = 1 Кл/с). Для того чтобы измерять количество прошедших зарядов, амперметр нужно включить в цепь последовательно.

Чтобы минимизировать влияние измерительного сопротивления амперметра и соответственно уменьшить мощность потерь при измерении его делают как можно меньше. Если амперметр с таким внутренним сопротивлением подключить параллельно, то в цепи произойдет короткое замыкание. Пример схемы включения:

Постоянный ток измеряют приборами в диапазоне 10 -3 – 10 2 А, электронными аналоговыми, цифровыми, магнито-электрическими, электромагнитными, электродинамическими приборами — миллиамперметрами и амперметрами. Если ток свыше 100 А применяют шунт:

Шунты как правило, изготавливают на разные токи. Шунт – это медная пластина, имеющая определенное сопротивление. При протекании тока через пластину, на ней, согласно закону Ома U=I*R падает какое-то напряжение, то есть между точками 1 и 2 возникает напряжение, которое будет воздействовать на катушку прибора.

Сопротивление шунта, как правило, подбирают из соотношений:

Где R и – сопротивление измерительной обмотки прибора, — коэффициент шунтирования, I – измеряемый, а I и – максимально допустимый ток измерительного механизма.

Если измеряют переменный ток, то важно знать какое его значение измеряется (амплитудное, среднее, действующее). Это важно, так как все шкалы градуируются обычно в значениях действующих.

Переменные значения выше 100 мкА измеряют обычно выпрямительными микроамперметрами, а ниже 100 мкА – цифровыми микроамперметрами. Для измерений в диапазоне от 10 мА до 100 А используют выпрямительные, электродинамические, электромагнитные приборы, которые работают в диапазоне частот до нескольких десятков килогерц, а также термоэлектрические, частотный диапазон которых — до сотен мегагерц.

Для измерения переменных величин от 100 А и выше используют приборы, но с использованием трансформаторов тока:

Трансформатор тока – это устройство, в котором первичная обмотка подключена к источнику тока (или как видно с рисунка ниже, первичная обмотка «одевается» на шину или кабель), а вторичная на измерительную обмотку какого-либо измерительного устройства (обмотка измерительного устройства или датчика должна иметь малое сопротивление).

Для измерения различного рода токов используют различные методы и средства. Чтобы правильно измерять необходимую величину и не нанести при этом никакого вреда, нужно правильно применять каждый метод измерения.

Измерение тока. Для измерения тока в цепи амперметр 2 (рис. 332, а) или миллиамперметр включают в электрическую цепь последовательно с приемником 3 электрической энергии.

Для того чтобы включение амперметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, амперметры выполняют с малым внутренним сопротивлением. Поэтому практически сопротивление его можно считать равным нулю и пренебрегать вызываемым им падением напряжения. Амперметр можно включать в цепь только последовательно с нагрузкой. Если амперметр подключить непосредственно к источнику 1, то через катушку прибора пойдет очень большой ток (сопротивление амперметра мало) и она сгорит.

Для расширения пределов измерения амперметров, предназначенных для работы в цепях постоянного тока, их включают в цепь параллельно шунту 4 (рис. 332,б). При этом через прибор проходит только часть I А измеряемого тока I, обратно пропорциональная его сопротивлению R А. Бо льшая часть I ш этого тока проходит через шунт. Прибор измеряет падение напряжения на шунте, зависящее от проходящего через шунт тока, т. е. используется в качестве милливольтметра. Шкала прибора градуируется в амперах. Зная сопротивления прибора R A и шунта R ш можно по току I А, фиксируемому прибором, определить измеряемый ток:

I = I А (R А +R ш)/R ш = I А n (105)

где n = I/I А = (R A + R ш)/R ш — коэффициент шунтирования. Его обычно выбирают равным или кратным 10. Сопротивление шунта, необходимое для измерения тока I, в n раз большего, чем ток прибора I А,

R ш = R A /(n-1) (106)

Конструктивно шунты либо монтируют в корпус прибора (шунты на токи до 50 А), либо устанавливают вне его и соединяют с прибором проводами. Если прибор предназначен для постоянной работы с шунтом, то шкала его градуируется сразу в значениях измеряемого тока с учетом коэффициента шунтирования и никаких расчетов для определения тока выполнять не требуется. В случае применения наружных (отдельных от приборов) шунтов на них указывают номинальный ток, на который они рассчитаны, и номинальное напряжение на зажимах (калиброванные шунты). Согласно стандартам это напряжение может быть равно 45, 75, 100 и 150 мВ. Шунты подбирают к приборам так, чтобы при номинальном напряжении на зажимах шунта стрелка прибора отклонялась на всю шкалу. Следовательно, номинальные напряжения прибора и шунта должны быть одинаковыми. Имеются также индивидуальные шунты, предназначенные для работы с определенным прибором. Шунты делят на пять классов точности (0,02; 0,05; 0,1; 0,2; 0,5). Обозначение класса соответствует допустимой погрешности в процентах.

Для того чтобы повышение температуры шунта при прохождении по нему тока не оказывало влияния на показания прибора, шунты изготовляют из материалов с большим удельным сопротивлением и малым температурным коэффициентом (константан, манганин, никелин и пр.). Для уменьшения влияния температуры на показания амперметра последовательно с катушкой прибора в некоторых случаях включают добавочный резистор из констан-тана или другого подобного материала.

Измерение напряжения. Для измерения напряжения U, действующего между какими-либо двумя точками электрической цепи, вольтметр 2 (рис. 332, в) присоединяют к этим точкам, т. е. параллельно источнику 1 электрической энергии или приемнику 3.

Для того чтобы включение вольтметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, вольтметры выполняют с большим сопротивлением. Поэтому практически можно пренебрегать проходящим по вольтметру током.

Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочный резистор 4 (R д) (рис. 332,г). При этом на прибор приходится лишь часть U v измеряемого напряжения U, пропорциональная сопротивлению прибора R v .

Зная сопротивление добавочного резистора и вольтметра, можно по значению напряжения U v , фиксируемого вольтметром, определить напряжение, действующее в цепи:

U = (R v +R д )/R v * U v = nU v (107)

Величина n = U/U v =(R v +R д)/R v показывает, во сколько раз измеряемое напряжение U больше напряжения U v , приходящегося на прибор, т. е. во сколько раз увеличивается предел измерения напряжения вольтметром при применении добавочного резистора.

Сопротивление добавочного резистора, необходимое для измерения напряжения U, в п раз большего напряжения прибора Uv, определяется по формуле R д =(n- 1) R v .

Добавочный резистор может встраиваться в прибор и одновременно использоваться для уменьшения влияния температуры окружающей среды на показания прибора. Для этой цели резистор выполняется из материала, имеющего малый температурный коэффициент, и его сопротивление значительно превышает сопротивление катушки, вследствие чего общее сопротивление прибора становится почти независимым от изменения температуры. По точности добавочные резисторы подразделяются на те же классы точности, что и шунты.

Делители напряжения. Для расширения пределов измерения вольтметров применяют также делители напряжения. Они позволяют уменьшить подлежащее измерению напряжение до значения, соответствующего номинальному напряжению данного вольтметра (предельного напряжения на его шкале). Отношение входного напряжения делителя U 1 к выходному U 2 (рис. 333, а) называется коэффициентом деления . При холостом ходе U 1 /U 2 = (R 1 +R 2)/R2 = 1 + R 1 /R 2 . В делителях напряжения это отношение может быть выбрано равным 10, 100, 500 и т. д. в зависимости от того, к каким

выводам делителя подключен вольтметр (рис. 333,б). Делитель напряжения вносит малую погрешность в измерения только в том случае, если сопротивление вольтметра R v достаточно велико (ток, проходящий через делитель, мал), а сопротивление источника, к которому подключен делитель, мало.

Измерительные трансформаторы. Для включения электроизмерительных приборов в цепи переменного тока служат измерительные трансформаторы, обеспечивающие безопасность обслуживающего персонала при выполнении электрических измерений в цепях высокого напряжения. Включение электроизмерительных приборов в эти цепи без таких трансформаторов запрещается правилами техники безопасности. Кроме того, измерительные трансформаторы расширяют пределы измерения приборов, т. е. позволяют измерять большие токи и напряжения с помощью несложных приборов, рассчитанных для измерения малых токов и напряжений.

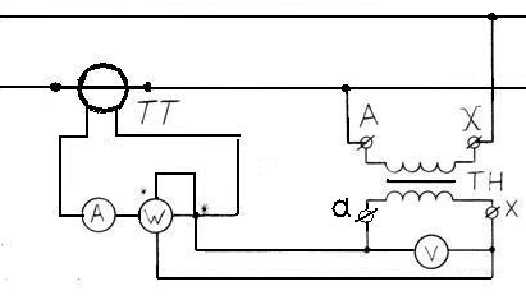

Измерительные трансформаторы подразделяют на трансформаторы напряжения и трансформаторы тока. Трансформатор напряжения 1 (рис. 334, а) служит для подключения вольтметров и других приборов, которые должны реагировать на напряжение. Его выполняют, как обычный двухобмоточный понижающий трансформатор: первичную обмотку подключают к двум точкам, между которыми требуется измерить напряжение, а вторичную — к вольтметру 2.

На схемах измерительный трансформатор напряжения изображают как обычный трансформатор (на рис. 334, а показано в круге).

Так как сопротивление обмотки вольтметра, подключаемого к трансформатору напряжения, велико, трансформатор практически работает в режиме холостого хода, и можно с достаточной степенью точности считать, что напряжения U 1 и U 2 на первичной и вторичной обмотках будут прямо пропорциональны числу витков? 1 и? 2 обеих обмоток трансформатора, т. е.

U 1 /U 2 = ? 1 /? 2 = n (108)

Таким образом, подобрав соответствующее число витков? 1 и? 2 обмоток трансформатора, можно измерять высокие напряжения, подавая на электроизмерительный прибор небольшие напряжения.

Напряжение U 1 может быть определено умножением измеренного вторичного напряжения U 2 на коэффициент трансформации трансформатора n.

Вольтметры, предназначенные для постоянной работы с трансформаторами напряжения, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого напряжения могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один выэод его вторичной обмотки и стальной кожух трансформатора должны быть заземлены.

Трансформатор тока 3 (рис. 334,б) служит для подключения амперметров и других приборов, которые должны реагировать на протекающий по цепи переменный ток. Его выполняют в виде

обычного двухобмоточного повышающего трансформатора; первичную обмотку включают последовательно в цепь измеряемого тока, к вторичной обмотке подключают амперметр 4.

Схемное обозначение измерительных трансформаторов тока показано на рис. 334, б в круге.

Так как сопротивление обмотки амперметра, подключаемого к трансформатору тока, обычно мало, трансформатор практически работает в режиме короткого замыкания, и с достаточной степенью точности можно считать, что токи I 1 и I 2 , проходящие по его обмоткам, будут обратно пропорциональны числу витков? 1 и? 2 этих обмоток, т.е.

I 1 /I 2 = ? 1 /? 2 = n (109)

Следовательно, подобрав соответствующим образом число витков? 1 и? 2 обмоток трансформатора, можно измерять большие токи I 1 , пропуская через электроизмерительный прибор малые токи I 2 . Ток I 1 может быть при этом определен умножением измеренного вторичного тока I 2 на величину n.

Амперметры, предназначенные для постоянной работы совместно с трансформаторами тока, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого тока I 1 могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один из зажимов вторичной обмотки и кожух трансформатора заземляют.

На э. п. с. применяют так называемые проходные трансформаторы тока (рис. 335). В таком трансформаторе магнитопровод 3 и вторичная обмотка 2 смонтированы на проходном изоляторе 4, служащем для ввода высокого напряжения в кузов, а роль первичной обмотки трансформатора выполняет медный стержень 1, проходящий внутри изолятора.

Условия работы трансформаторов тока отличаются от обычных. Например, размыкание вторичной обмотки трансформатора тока при включенной первичной обмотке недопустимо, так как это вызовет значительное увеличение магнитного потока и, как следствие, температуры сердечника и обмотки трансформатора, т. е. выход его из строя. Кроме того, в разомкнутой вторичной обмотке трансформатора может индуцироваться большая э. д. с, опасная для персонала, производящего измерения.

При включении приборов посредством измерительных трансформаторов возникают погрешности двух видов: погрешность в коэффициенте трансформации и угловая погрешность (при изменениях напряжения или тока отношенияU 1 /U 2 и I 1 /I 2 несколько изменяются и угол сдвига фаз между первичным и вторичным напряжениями и токами отклоняется от 180°). Эти погрешности возрастают при нагрузке трансформатора свыше номинальной. Угловая погрешность оказывает влияние на результаты измере-

ний приборами, показания которых зависят от угла сдвига фаз между напряжением и током (например, ваттметров, счетчиков электрической энергии и пр.). В зависимости от допускаемых погрешностей измерительные трансформаторы подразделяют по классам точности. Класс точности (0,2; 0,5; 1 и т. д.) соответствует наибольшей допускаемой погрешности в коэффициенте трансформации в процентах от его номинального значения.

Физическая схема подключения трансформатора тока — Знания

Трансформатор тока подключается к амперметру и методу подключения вольтметра.

Во-первых, физическая схема подключения выглядит следующим образом:

Описание соответствующего продукта: Трансформатор тока 3, только амперметр 3, три индикатора, один вольтметр, один универсальный переключатель LW2.

Основной метод подключения описан выше, с некоторыми соответствующими инструкциями:

2 5 7 подключен к источнику питания, 3, 6 подключен к вольтметру

Линия фазы A, B, C, A подключена к 5, B подключена к 7, а C подключена к 2. Проводка показана на карте знаний, в общем, любое подключение. Поворотный переключатель преобразуется в напряжение метр для отображения значений напряжения соответствующих двух фаз.

Обычно используемые трансформаторы имеют проходные трансформаторы, проходные трансформаторы и проводные трансформаторы. Трансформаторы здесь используются в низковольтной энергосистеме AC380V. Токоизмерительные устройства, независимо от того, какой тип трансформатора, принцип один и тот же.

Трансформатор тока состоит из первичной обмотки, вторичной обмотки, сердечника и корпуса, кожуха, клеммы и т.п., изолированных друг от друга. Принцип работы в основном такой же, как и у трансформатора. Количество витков (N1) первичной обмотки меньше, и она включена непосредственно последовательно в линию питания. Когда первичный ток нагрузки проходит через первичную обмотку, возникает переменный магнитный поток. Вторичный ток с пониженным коэффициентом; число витков вторичной обмотки (N2) велико, а вторичная нагрузка токовой катушки, такая как прибор, реле и передатчик (Z), образуют замкнутый последовательный контур, см. рис. 1.

Электропроводка трансформатора относительно проста и понятна. Поскольку у этих трансформаторов один и тот же принцип, все они имеют одно и то же место. Например, есть две вторичные клеммы S1 и S2 для вывода. Токовый сигнал подается на амперметр, а также имеется метка Р1, указывающая текущее направление резьбы или проводки. Кроме того, характеристики амперметра аналогичны, например, AC100/5A, AC500/5A, AC2000/5A и т. д. Эти трансформаторы тока являются стандартным выходным сигналом 0-5A, но он используется при большом токе. и ток маленький.

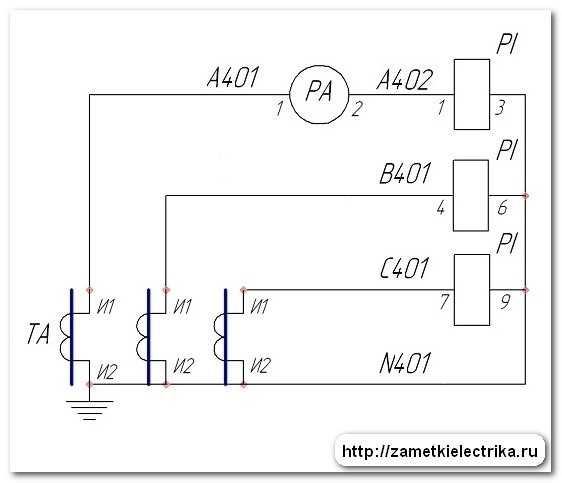

Схема подключения трансформатора тока:

Первичный ток трансформатора тока поступает с клеммы P1 и выходит с клеммы P2; то есть клемма P1 подключается к стороне источника питания, а клемма P2 подключается к стороне нагрузки.

Вторичный ток трансформатора тока вытекает из S1 и поступает на положительный вывод амперметра. После выхода отрицательного вывода амперметра он втекает во вторичный вывод S2 трансформатора тока. В принципе, требуется терминал S2. Заземление.

Примечание. Некоторые трансформаторы тока имеют однократный номинал, L1, L2, номинал вторичной стороны K1, K2. при этом имеет однофазный амперметр, трехфазный амперметр или многофункциональный счетчик, счетчик и т.п. Внешний вид трансформаторов разных производителей может быть разным, модели тоже разные, и резьба и диаметр ношения разные. Это нужно четко понимать при покупке.

Delta Electronics, Inc. Радиочастотные амперметры

Модель ВЧ-амперметр TCA-10/20-EXR

---

Введение

Амперметр с трансформаторной связью (TCA) серия радиочастотных амперметров обеспечивает AM вещатели с точным и надежным инструментом для измерения токи общей точки и базы антенны. В амперметре используется тороидальный трансформатор тока для получения образца напряжения, пропорционального RF ток, протекающий в проводнике. Этот образец напряжения соединен Коаксиальный кабель 50 Ом к цепи выпрямителя с температурной компенсацией. Эта схема преобразует высокочастотное напряжение в постоянное напряжение, которое подается к измерительному прибору с линейной шкалой, откалиброванному в радиочастотных амперах, для отображения текущая величина. Амперметр обеспечивает выходное напряжение постоянного тока для управления прибор с дистанционной индикацией, который может быть откалиброван по первичный счетчик и используется для дистанционной индикации. Амперметр также включает реле для дистанционного управления работой счетчика.

Описание

Система радиочастотного амперметра включает в себя тороидальный блок трансформатора тока (TCT), блок выпрямителя/измерителя и соединяющий коаксиальный кабель. В зависимости от напряжения ВЧ-проводника трансформатор блок может быть либо TCT-N (10 кВ _СКЗ рейтинг) трансформатор, TCT-N-HV (20 кВ _СКЗ номинал) трансформатора или TCT-N-XHV (42,4 кВ _СКЗ рейтинг) трансформатор. Эти номинальные значения напряжения трансформатора представляют собой среднеквадратичное значение. эквивалент пикового напряжения модуляции. В каждом типе TCT доступны несколько версий в зависимости от величины радиочастотного тока. TCT обеспечивает выборку ВЧ-напряжения, прямо пропорциональную текущий. Образец напряжения подается на блок выпрямителя/измерителя с помощью Коаксиальный кабель 50 Ом. Схема выпрямителя обеспечивает нагрузку 50 Ом резистор для правильной терминации. Эта схема преобразует ВЧ напряжение образец к напряжению постоянного тока для отображения счетчика. Схема фильтра выпрямителя предназначен для точного следования огибающей модуляции. метр баллистический средний аудиоконтента, и, таким образом, измеритель показывает ток несущей радиочастоты. Измеритель обеспечивает стабильные показания независимо от модуляции, но может слегка отклоняться в условиях высокой модуляции из-за сдвига несущей. Переключатель на блоке обеспечивает локальную работу счетчика и выбирает либо высокая, либо низкая шкала для единиц с двойной шкалой. Выпрямитель/метр устройство также обеспечивает выходное напряжение постоянного тока плюс компонент аудиосигнала для управления удаленным индикаторным прибором и реле для дистанционного управления метра. Когда реле обесточены, а местный переключатель в выключенном положении вход цепи выпрямителя отключен от ВЧ-вход и заземлен для защиты от молнии.

Серия радиочастотных амперметров включает в себя как одинарную, так и двойную шкалу модели обеспечить измерение ВЧ тока в диапазоне от 5 Ампер до полного шкала до 160 ампер полной шкалы. Эти текущие диапазоны соответствуют FCC правила для линейных измерителей. Минимальное нормальное показание должно быть на уровне не менее 1/5 полной шкалы, а максимальное показание не должно превышать полного шкала при нормальных изменениях мощности или модуляции. Начиная с серии TCA счетчики не реагируют на модуляцию, практично использовать счетчики до 95% от полной шкалы.

Стандартное межсоединение длина коаксиального кабеля шесть футов. Более длинные коаксиальные кабели и коаксиальные кабели с двойным экраном необязательно доступен для любой системы TCA для условий сильного радиочастотного поля и для радиочастотного снижение лучевой нагрузки.

Точность амперметра и Калибровка

Радиочастотные амперметры способны измерение ВЧ тока с помощью отличная точность. Спецификация точности 2% полной шкалы гарантируется в диапазоне температур от -40 C (-40 F) до +65 C (+150F) и в диапазоне частот от 500 кГц до 2000 кГц. С помощью график коррекции линейности на калибровочном листе, входящем в комплект поставки амперметр, точность измерителя может быть улучшена в пределах 1% полного шкала.

Каждый радиочастотный амперметр калибруется и запечатанный в дельте лаборатория. Каждый радиочастотный амперметр откалиброван на частоте 1 МГц. Квартира АЧХ и компенсированные температурные характеристики амперметр обеспечивает точное измерение тока. Калибровка РФ Гарантия на амперметр составляет один год при нормальном использовании. условия. Исключая повреждения из-за молнии, Delta повторно проверит калибровку и ремонт, при необходимости, бесплатно в течение этого времени. период. Эти услуги доступны за номинальную плату в любое время. после этого.

Номенклатура счетчика

Серии TCA-EX и TCA-EXR RF Амперметры включают в себя широкий спектр шкалы, комбинации шкал и дополнительные функции, все из которых однозначно определены в модели система обозначений.

TCA-N-EX: Радиочастотный амперметр TCA-EX серия была заменена серией TCA-EXR. Информация о серии TCA-EX есть включены для приложений устаревшего оборудования. Модель TCA-EX представляет собой одношкальный счетчик с внешний вывод. Система состоит из трансформатора тока, шести футовый коаксиальный кабель и корпус счетчика, в котором находится датчик движения, схема выпрямителя и внешний выходной разъем. Внешний вывод может использоваться вместе с последовательным переменным резистором 10 кОм подключен ко второму счетчику для обеспечения удаленного измерения. внешний вывод может также использоваться для управления автоматической регистрацией, удаленным управления или оборудования ATS. Двухпозиционный тумблер, установленный на перед коробкой счетчика включает и выключает цепь, а при переключении off, защищает цепь выпрямителя от повреждения молнией. А опционально доступен подпружиненный тумблер мгновенного действия для предотвращения оставления амперметра во включенном положении.

TCA-N-EXR и TCA-N/N-EXR: метра с «-EXR» суффикс обеспечивает внешний выход для удаленного измерения и внутренний реле для дистанционного управления амперметром. Двухпозиционный тумблер обеспечивает локальное включение/выключение. Когда переключатель находится в выключенном состоянии положение, счетчик дистанционно управляется работой внутреннее реле. Когда это реле обесточено, а местный переключатель выключен, вход цепи выпрямителя отключен от ВЧ-входа и заземлен для защиты от молнии. Модели с двумя весами включают второе реле для удаленной смены весов. Эти реле работают от внешнего источника питания 24 В постоянного тока, 25 мА. двойная шкала позволяет выбирать любые две из соседних (N/2N) диапазоны шкалы или выбор конкретной несмежной (N/4N) шкалы диапазоны. Например, TCA-20/40-EXR имеет диапазон от 4 до 20 ампер на его нижняя шкала и диапазон от 8 до 40 ампер на верхней шкале, и TCA-5/20-EXR имеет диапазон от 1 до 5 ампер на нижней шкале и 4 до 20 ампер по верхней шкале. А трехпозиционный тумблер управляет функцией измерения, где верхнее положение для верхней шкалы, нижнее положение для низкая шкала, а центральное положение заземляет цепь выпрямителя и поворачивает счетчик выключен.

Стандартный трансформатор тока поставляется со счетчиком рассчитан на эксплуатацию с напряжением проводника до 14 кВ (10 кВ _RMS ). Трансформатор имеет изолированное отверстие диаметром 1,25 дюйма для проводник антенны. Трубчатый проводник диаметром от 0,38 до 0,5 дюйма. по центру отверстия в зазоре обеспечивает оптимальную возможность напряжения. ТСА-LS-8 и ТСА-LS-11 участки линии, повышающие номинальное напряжение примерно на 50 %, доступен в качестве опции, установленной на заводе.

ТКА-Н-EXR-HV: Суффикс «HV», добавленный к любому из Номера моделей серии TCA указывают, что трансформатор тока поставляемый со счетчиком, является высоковольтным типом, рассчитанным на работу при напряжение проводника достигает 28 кВ (20 кВ _RMS ). Трансформатор имеет отверстие диаметром 3,38 дюйма для антенный проводник. Трубчатый проводник диаметром от 0,75 до 1,0 дюйма, центрированный в отверстии зазора обеспечивает максимально допустимое напряжение. Кольца короны которые увеличивают номинальное напряжение примерно на 5%, доступны как установленная на заводе опция.

ТКА-Н-EXR-XHV: Суффикс «XHV», добавленный к любому из Номера моделей серии TCA указывают, что трансформатор тока поставляемый со счетчиком, относится к типу сверхвысокого напряжения, рассчитанному на работа при напряжении проводника до 60 кВ пикового значения (42,4 кВСКЗ). В трансформаторе предусмотрено отверстие диаметром 6,0 дюймов для антенны. проводник. Трубчатый проводник диаметром от 2,0 до 2,25 дюйма с центром в зазор обеспечивает максимально допустимое напряжение.

Установочные чертежи и Схемы внешних соединений

Для контур корпуса, монтаж и связанный установочные размеры, выберите из следующих:

Модель ТСА-EX/EXR Чертеж компонентов системы


Модель Блок измерения/выпрямления TCA-EX/EXR Установочный чертеж


Модель ТСТ-Н Тороидальный ток Монтажный чертеж трансформатора


Модель Тороидальный ток TCT-N-HV Монтажный чертеж трансформатора


Модель Тороидальный ток TCT-N-XHV Монтажный чертеж трансформатора

Для удаленного счетчика, вкл. /выкл. или низкий/выкл./высокий контроль выключатель и подключение к источнику питания диаграммы выберите из следующего:

Модель ТСА-ЭКС РФ Внешний амперметр Соединения Диаграмма


Модель ВЧ-амперметр TCA-EXR Внешний Соединения Схема

Индивидуальные измерительные весы

Радиочастотные амперметры TCA доступны с индивидуальной шкалой для обеспечивают специальные значения тока полной шкалы, такие как 8 ампер, 12 ампер или 50 Ампер. Пользовательские измерительные шкалы, которые обеспечивают вторичную шкалу, откалиброванную в Также доступны мощности, относящиеся к 50 Ом. Связаться с отделом продаж для обсуждения ваших конкретных требований.

125 кВт при 50 Ом и 50 Пользовательская шкала амперметра

---

Доступные модели

ОДНОМАСШТАБНЫЕ МОДЕЛИ Диапазон тока (ARMS) ТКА-Н-EXR 1-5 ТСА-5-EXR 2-10 ТСА-10-EXR 4-20 ТСА-20-EXR 8-40 ТСА-40-EXR 10-50 ТСА-50-EXR 16-80 ТСА-80-EXR 24-120 ТСА-120-EXR 32-160 ТСА-160-EXR МОДЕЛИ С ДВУМЯ ШКАЛАМИ Текущий Диапазон (ARMS) ТКА-Н/Н-EXR 1-5 и 2-10 ТСА-5/10-EXR 1-5 и 4-20 ТСА-5/20-EXR 2-10 и 4-20 ТСА-10/20-EXR 2-10 и 8-40 ТСА-10/40-EXR 4-20 и 8-40 ТСА-20/40-EXR 8-40 и 16-80 ТСА-40/80-EXR 16-80 и 32-160 ТСА-80/160-EXR ПРИМЕЧАНИЕ. Все модели могут поставляться с трансформатором высокого напряжения. добавление -HV к номеру модели для 20 кВ RMS номинальное напряжение трансформатора или добавление -XHV к номеру модели для 42,4 кВ СКЗ напряжение трансформатора рейтинг. Примеры: TCA-10/20-EXR-HV указывает двойную шкалу на 10 А и 20 А. счетчик с 20 кВ СКЗ трансформатор и TCA-160-EXR-XHV определяет счетчик на 160 А с одной шкалой и 42,4 кВ RMS трансформатор.

---

Принадлежности ВЧ-амперметра

TCA-N-EXM3	Набор дистанционных измерительных приборов, Одинарная шкала, метр 3 дюйма
TCA-N/N-EXM3	Набор дистанционных измерительных приборов, двойной Масштаб, 3 дюйма, метр
ТСА-EXMP	Стандартная измерительная панель (Монтаж до четырех 3-дюймовых удаленных метров)
TCA-EXMCP	Закрытый Панель счетчиков (устанавливает до четырех удаленных счетчиков 3 дюймов и включает в себя Блок питания TCA-PS2 и обеспечение для TCA-IBA усилитель)
TCA-IBA	Интегрирующий буфер Усилитель в сборе
ТСА-ПС2	Источник питания (120/240 В переменного тока, вход 50/60 Гц, 15 В постоянного тока/100 выходы мА и 24 В пост. тока/500 мА)
ТКА-LS	Втулка проводника (Увеличивает стандартный ТСТ трансформатор Напряжение до 15 кВ СКЗ )
ТСА-МБ	Монтажный кронштейн (Устанавливает один или два стандартных TCT трансформеры или один метр)
ТСА-ТС	Подавитель переходных процессов Сборка (T-адаптер типа N с глушитель с разъемом)
ТСА-RFR	Экранированный EMI/RFI Ограждение (дома TCA-EXR выпрямитель/метр блок и защищает от пыли, грязи, масла и воды)

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот:	от 0,5 до 2 МГц
Текущие диапазоны:	от 1 до 160 ампер, см. таблицу доступных моделей
Точность (прямое считывание):	Лучше, чем 2 % полной шкалы от 20 до 100 % полный шкала. Калибровка кривая для большей точности. Точность может быть снижена, если RF токи, индуцированные другими станциями, на 5% или больше, чем текущие быть измеренным.
Трансформатор тока:	Экранированный тороидальный трансформатор тока (серия TCT)
Напряжение проводника на землю (среднеквадратичный эквивалент пикового напряжения модуляции):	Серия TCT-N: 10 кВ СКЗ Серия TCT-N-HV: 20 кВ СКЗ ТСТ-Н-СХВ Серия:    42,4 кВ СКЗ
Отклонение электрического поля:	>100 дБ
Цепь выпрямителя:	Линеаризованный кремний с температурной компенсацией выпрямитель схема.
Диапазон температур:	от -40°C (-40°F) до +65°C (+150°F) с номинальной точностью
Выключатель молниезащиты:	Тумблер, установленный на счетчике, отключается и Цепь заземления выпрямителя. Модели с двумя диапазонами имеют 3-позиционный переключатель с центральным выключенным положением.
Соединительные кабели:	Стандартный шестифутовый коаксиальный кабель с сопротивлением 50 Ом входит в комплект поставки. к подключите блок трансформатора к блоку выпрямителя/измерителя. Более длинный кабель длины и коаксиальный кабель с двойным экраном доступны опционально.
Показывающий прибор:	Натянутая лента, зеркальная шкала, усиленная линейность 1 % метр с длиной шкалы 2,75 дюйма
Расширение шкалы:	Линейная в полезном диапазоне.
Деления шкалы:	Деления шкалы выше 1/5 полной шкалы, не более чем Полная шкала 1/50 (спецификация FCC)
Характеристики модуляции:	Указывает среднеквадратичное значение тока (минимальная модуляция). эффект. Покажет смену несущей.)

---

Для получения дополнительной информации о любом из наших продуктов, пожалуйста, свяжитесь с отделом продаж по адресу обсудить ваши конкретные требования:

Дельта Электроникс, Инк. 5730 Генерал Вашингтон Драйв Почтовый ящик 11268 Александрия, Вирджиния 22312

Телефон: (703) 354-3350 Бесплатный номер в США: 1-800-8-DELTA-8 (1-800-833-5828) Факс: (703) 354-0216 www.deltaelectronics.com Электронная почта: sales@deltaelectronics. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
