Как правильно выбрать датчик движения для управления освещением. Какие существуют схемы подключения датчика движения к лампочке. Как настроить и отрегулировать датчик движения после установки. Какие могут возникнуть неполадки при подключении и эксплуатации.
Принцип работы и виды датчиков движения
Датчик движения — это устройство, которое автоматически включает и выключает освещение при обнаружении движения в зоне своего действия. Основные виды датчиков движения:
- Инфракрасные (ИК) — реагируют на тепловое излучение движущихся объектов
- Ультразвуковые — посылают ультразвуковые волны и анализируют их отражение
- Микроволновые — излучают электромагнитные волны и регистрируют их изменение
- Комбинированные — сочетают несколько технологий для повышения точности
Наиболее распространены ИК-датчики движения благодаря их надежности и невысокой стоимости. Принцип их работы основан на регистрации изменений инфракрасного излучения при появлении движущегося теплого объекта в зоне обнаружения.

Выбор места установки датчика движения
От правильного выбора места установки датчика движения зависит эффективность его работы. Основные рекомендации:
- Устанавливать на высоте 2-2,5 м от пола
- Располагать так, чтобы зона обнаружения охватывала всю контролируемую область
- Не размещать вблизи источников тепла, кондиционеров, вентиляторов
- Избегать прямого попадания солнечных лучей на сенсор
- Не направлять на окна, зеркала и другие отражающие поверхности
Оптимальное место для датчика движения в помещении — угол комнаты. На улице датчик лучше устанавливать под козырьком или навесом для защиты от осадков.
Схемы подключения датчика движения к лампочке
Существует несколько основных схем подключения датчика движения для управления освещением:
1. Простая схема с одним датчиком
Это базовая схема, где датчик движения подключается последовательно между выключателем и лампой:
- L (фаза) с выключателя → вход датчика движения
- Выход датчика движения → лампа
- N (ноль) напрямую к лампе
2. Схема с параллельным подключением выключателя
Позволяет управлять освещением как вручную, так и автоматически:

- L разветвляется на датчик и выключатель
- Выходы датчика и выключателя объединяются и идут к лампе
- N подключается напрямую к лампе
3. Схема с несколькими датчиками
Применяется для контроля больших площадей:
- Датчики подключаются параллельно
- Выходы всех датчиков объединяются и идут к лампе
- L и N подключаются как в базовой схеме
Пошаговая инструкция по подключению датчика движения
Чтобы правильно подключить датчик движения к лампочке, следуйте этой инструкции:
- Отключите электричество на щитке
- Снимите старый выключатель, если он есть
- Определите провода: фазный, нулевой, заземление
- Подключите провода к клеммам датчика согласно схеме
- Закрепите датчик движения на стене или потолке
- Подключите лампу к выходу датчика
- Проверьте надежность всех соединений
- Включите электричество и протестируйте работу
При подключении строго соблюдайте полярность и не перепутайте провода. Неправильное подключение может вывести датчик из строя.
Настройка и регулировка датчика движения
После установки необходимо настроить датчик движения для корректной работы:

- Чувствительность — определяет минимальный размер объекта для срабатывания
- Время работы — задает интервал, в течение которого свет остается включенным
- Порог освещенности — устанавливает уровень естественного света для активации
- Зона обнаружения — регулируется поворотом линзы датчика
Настройки выполняются с помощью регуляторов на корпусе датчика. Рекомендуется начинать с минимальных значений, постепенно увеличивая их до оптимальных.
Возможные неполадки при работе датчика движения
При эксплуатации датчика движения могут возникнуть следующие проблемы:
- Ложные срабатывания — чаще всего из-за неправильной настройки чувствительности
- Не включается освещение — проверьте подключение и настройку порога освещенности
- Свет не выключается — увеличьте время задержки выключения
- Малая дальность обнаружения — отрегулируйте положение датчика и его чувствительность
Большинство неполадок устраняется корректной настройкой параметров датчика движения. При серьезных проблемах обратитесь к специалисту.

Преимущества использования датчиков движения для освещения
Установка датчиков движения для управления освещением дает ряд преимуществ:
- Экономия электроэнергии до 60-80%
- Повышение комфорта — не нужно искать выключатель в темноте
- Автоматизация освещения в малоиспользуемых помещениях
- Повышение безопасности — свет включается при появлении незваных гостей
- Продление срока службы ламп за счет отсутствия частых включений/выключений
При правильном подборе, установке и настройке датчики движения значительно повышают удобство и эффективность системы освещения.
схема, монтаж, правильные настройки и советы установки
Содержание:
Датчик движения: основные функции и принцип работы
Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).
Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.
В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.
Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).
Работа детекторных устройств основывается на обнаружении движения или на выявлении пребывания человека в зоне обзора
Отличия датчика движения от обычного выключателя
Датчик движения можно представить как обычный выключатель освещения, у которого есть пять отличий от обычного выключателя.
- Место установки. Тут всё понятно.
- Нельзя менять местами выводы, в отличие от обычного выключателя.
- Датчик движения так же, как и обычный выключатель, рвёт фазный проводник, но к нему необходимо подключить ещё один провод – нулевой.
- Обычный выключатель реагирует на руку, датчик – на движение в его зоне работы.
- Выключатель выключается от руки, а датчик движения – через определенное время.
Технические характеристики
При выборе конкретной модели необходимо руководствоваться основными техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.
Угол обзора.
Угол обзора
В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° – 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.
Дальность действия.
По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.
Мощность подключаемых светильников.
Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы вместо лампочек Ильича.
Тип питания.
В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.
Степень защиты (IP).
В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.
Ориентиры грамотного выбора
Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.
Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.
Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.
У моделей с ограниченным обзором угол обзора может варьироваться и составлять от нескольких единиц до сотен градусов. При выборе устройства необходимо учитывать, какую площадь сможет контролировать прибор
Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.
Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).
Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.
Приобрести можно готовый комплекс из выключателя и датчика движения.
Выбор места установки датчика движения
Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.
Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.
Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.
При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).
Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.
Обозначение выводов датчика движения
Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.
Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами ) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

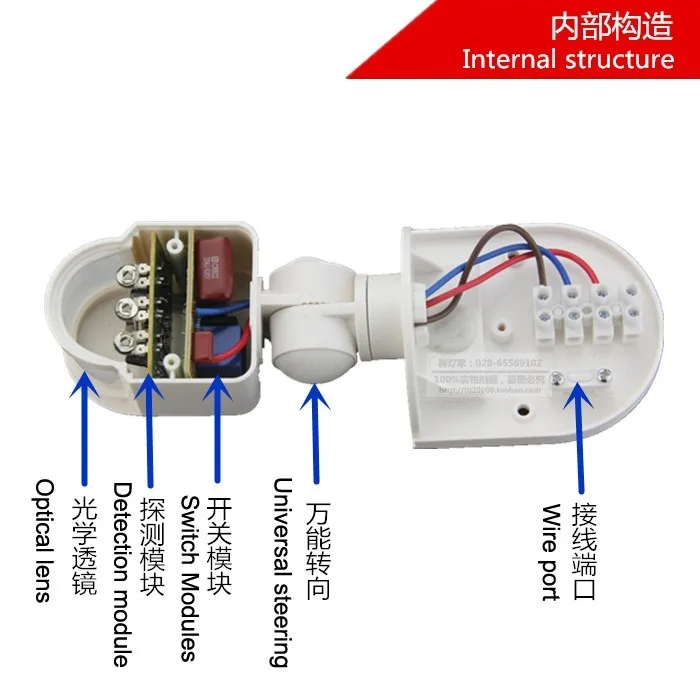

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.
Стандартные обозначения выполнены следующим образом:
- буквой L обозначается вывод, к которому подключается входящая фаза;
- буквой N обозначается вывод, к которому подключают нулевой проводник;
- L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.
При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.
Схема включения датчика движения с выключателем
Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.
Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:
- Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
- Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).
Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.
Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.
Схема с двумя датчиками
Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.
В данной схеме количество подключаемых датчиков не ограничивается.
Работает это по такому принципу:
- Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
- Дошли до зоны активации второго сенсора – освещение не прекратилось.
- Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
- Покинув коридор полностью, освещение прекращается.
Схема с пускателем или контактором
Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.
В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.
Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.
Пример установки датчика движения в квартире
Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.
Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.
После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.
В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.
Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.
Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.
Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.
Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

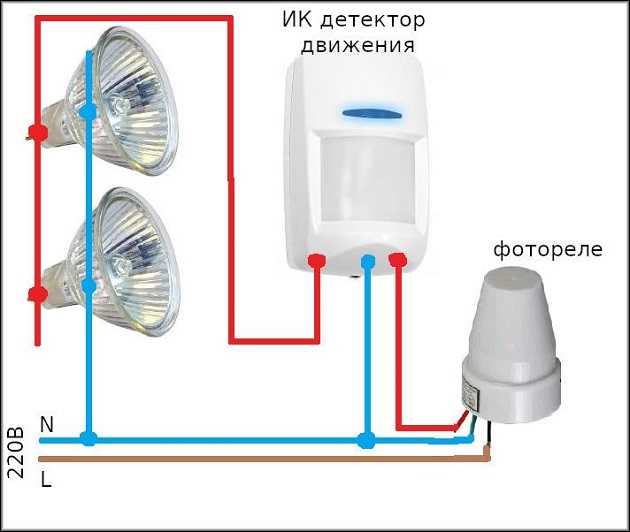

Электрическая схема подключения датчика
Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.
На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.
С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.
Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.
Электромонтажная схема
Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.
Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.
Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.
В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.
Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.
Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.
Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.
Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.
Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.
Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.
Регулировка (настройка)
После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.
Угол наклона
Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.
Регулировка датчика движения начинается с выбора угла наклона
Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.
Чувствительность
На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).
В основном, регулировки выглядят так
Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.
Время задержки
У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).
Время свечения или время задержки — выбираете как вам больше нравится
Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.
Уровень освещенности
Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.
Находится они могут на лицевой или тыльной стороне корпуса
При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.
Вот теперь можно считать, что реле движения настроено.
Рекомендации инженеров
Рекомендуется устанавливать корпуса датчиков как можно дальше от приборов, способных стать источниками электромагнитных помех. Иначе создаются условия для ложных срабатываний. Использование таких устройств может стать первым шагом на пути к обустройству так называемого умного дома.
ИК-разновидности получили наибольшую распространённость. Но стоит обратить внимание и на другие модели, если задачи тоже должны быть другими.
Неполадки в работе или ошибки подключения
В качестве неполадок в работе датчиков движения выделяются:
- Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
- Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
- Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства.
Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
- Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
- Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
- Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал.
Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.
Предыдущая
РазноеКакая силовая розетка нужна для варочной панели?
Следующая
ОсвещениеКакие виды лампочек существуют: обзор основных типов ламп + правила выбора лучшей
Как подключить датчик движения к лампочке: приборы, схемы, монтаж
Человек — разумное существо, любящее комфорт во всем. Поэтому если есть возможность создать его, то он такой шанс не упускает. Причем даже в том случае, когда для достижения цели приходится изрядно потрудиться. В последнее время становятся суперпопулярными системы «Умный дом», в которые в обязательном порядке входят приборы, контролирующие освещение. Для автоматизации включения и выключения светильников, находящихся в подъездах, квартирах, перед входом в дом или в коридоре, сейчас используются датчики движения. Такие же приборы становятся неотъемлемой частью охранных систем, применяются в магазинах для «пущего удобства» — для открывания дверей перед покупателями. Данные устройства обещают «два в одном» — максимальный комфорт и экономию электроэнергии, поэтому многие хотели бы узнать, как подключить датчик движения к лампочке. Как и у всякой работы, у этой операции есть особенности, схемы и требования.
Датчик движения: принцип действия
Датчик движения, или ДД — почти неотъемлемая часть системы «Умный дом», однако его можно использовать и отдельно. Это прибор, реагирующий на присутствие человека (или животного). Главной задачей этого детектора, как и любого другого, является управление электрической сетью. Работать он может с активной или активно-индуктивной нагрузкой.
Когда в зоне контроля прибора, имеющего в составе фотоэлемент, обнаруживается движение, устройство сначала проверяет уровень освещенности. Если этот параметр ниже заданного значения, то датчик включает осветительный прибор. Порог срабатывания датчика движения владельцы устанавливают регулятором: его диапазон — 3-2000 Лк (10-2000 Лк).
Сенсоры ИК, чаще применяющиеся в бытовых условиях, улавливают колебания электромагнитных волн в инфракрасном спектре. Время, через которое происходит срабатывание, как и его порог, тоже самостоятельно настраивается владельцами. Выдержка прибора зависит от модели. Она может составлять от 10 секунд до 15 минут. Небольшая погрешность допускается.
Требования к месту установки
Перед изучением вопроса о том, как подключить датчик движения к лампочке, надо решить другой: как найти оптимальное место для устройства. От этого, как и от корректно выбранной схемы подключения, зависит работа датчика в дальнейшем. Многое зависит от угла захвата прибора, однако любой сенсор должен быть установлен так, чтобы зона его действия покрывала большее количество мест появления человека.
Правила монтажа
При одном входе в комнату датчик устанавливают напротив него. Если дверей, ведущих в помещение две, то оптимально размещение устройства на потолке, но для такого монтажа подойдет только прибор с максимальным углом охвата — 360°. Но и это еще не все, поскольку существует еще несколько правил.
- Владельцам надо проследить за тем, чтобы в рабочей зоне сенсора не было приборов, использующих электромагнитное излучение. В противном случае помехи неизбежны.
- Около устройства не должны быть установлены, вентиляторы, системы климат-контроля. Радиаторы отопления, другие источники тепла также не лучшие соседи для детектора.
- Совершенно не допустим прямой солнечный свет, падающий на прибор. Если есть окно, то важно настроить устройство так, чтобы оно включало свет только в темное время суток.
- Лампы накаливания в зоне действия детектора устанавливать не рекомендуется, так как датчик может среагировать на изменение ее температуры.
- В радиус действия датчика движения не должны попадать какие-либо крупные объекты (например, массивная мебель), которые могут помешать обзору.
Высота установки сенсоров — 2,5-4 м. Этот параметр может немного отличаться у разных моделей. Датчики, обнаруживающие присутствие, более чувствительны к движению поперек зоны наблюдения, а также к вибрациям.
Другие обязательные условия
Существуют ограничения, касающиеся суммарной мощности осветительных приборов. Для обычных ламп накаливания пределом являются 1200 Вт, для люминесцентных — 600 Вт. Температура также влияет на чувствительность детекторов. Оптимальный режим — обычный «комнатный показатель», чаще не превышающий 20°, но приборы могут работать при температуре от -20° до 40°. Соблюдение этих рекомендаций позволит избежать двух противоположных проблем — ложного срабатывания и, наоборот, несрабатывания.
Для квартир и домов, в которых живут домашние питомцы, есть два вариант решения «блуждающего объекта». Их владельцы могут отрегулировать чувствительность датчика (или положение линзы), предусмотрительно установив минимальное значение для срабатывания. Второй вариант — покупка детектора, «по умолчанию» не реагирующего на движение «недообъектов», весящих менее 10-25 кг.
Как выбрать оптимальный датчик?
Перед рассмотрением вопроса о том, подключить датчик движения к лампочке, надо его приобрести. И в этом иногда заключается главная проблема. Оснащение датчиками квартиры или дома, подсобных помещений или двора — задача, которая кажется простой только на первый взгляд. Ассортимент таких устройств довольно широк, причем все они имеют достоинства, недостатки, свои особенности и разные способы установки. Поэтому будущим владельцам приходится решать сразу несколько вопросов.
Место размещения
Для работы в зданиях покупают внутренние устройства, которые предназначены для работы в нормальных условиях — без температурных перепадов, повышенной влажности и пыли. Для монтажа вне помещения прибор должен иметь защиту от воздействия внешних факторов. Как правило, таким «зорким» детекторам необходим больший радиус обнаружения.
Тип устройства, дополнительные функции
После определения места монтажа выбирают тип детектора движения. Инфракрасные устройства относятся к универсальным изделиям. Они могут функционировать как в помещениях, так и вне их. Акустические модели — оптимальный выбор для участков, где редкое появление визитеров сопровождают звуки — хлопки, стук двери.
Длинные коридоры, помещения сложной конфигурации — повод для покупки ультразвуковых или микроволновых датчиков. Комбинированные устройства сочетают свойства нескольких типов устройств. Их плюсы — надежность, минимальное количество ложных срабатываний. Считается, что самый нежелательный вариант — ультразвуковые сенсоры. По крайней мере, для семей, в которых живут питомцы с чувствительными ушами.
Лучше заранее узнать и о дополнительных функциях. Об одной из них уже упоминалось. Если в доме «благоденствуют» (путешествуют по ночам) животные, то защита от ложных срабатываний обязательна. Когда прибор имеет подвижный элемент, его рекомендуют направлять «на плечи» людей. Говорят, что в этом случае «скитания» домашних питомцев остаются незамеченными.
Задержка отключения необходима относительно большим помещениям, иначе хозяевам грозит «прогулка во тьме». Встроенный датчик освещенности не даст светильникам включиться, если в помещении еще недостаточно темно.
Варианты подключения
Выбор способа зависит от того, что именно нужно владельцам дома или квартиры. Существует три возможных сценария подключения.
- Независимое включение: или датчиком, или выключателем. В этом случае у владельцев будет возможность пользоваться сенсором и обходиться без него, когда в этом возникает необходимость.
- Датчик, который можно отключать на определенный период. Это может быть удобно, если свет нередко включается жильцами в светлое время суток.
Универсальное решение — комбинация способов. Это автоматический режим вкупе с принудительным включением/выключением света. Этот вариант совмещает оба предыдущих. Кроме того, возможно подключение детекторов параллельно. Этот решение, оптимальное для длинных коридоров, в которые выходят несколько дверей.
Угол обзора, дальность действия
Углы обзора определяет количество входов в комнату или путей к объекту. Чем их меньше, тем меньший угол требуется прибору. Для помещений с несколькими дверями, для открытых пространств оптимальны модели, имеющие углы обзора по горизонтали 180-360°. Если в комнате всего одна входная дверь, то узкого сектора (110-180°) охвата вполне достаточно.
Углы обзора по вертикали значительно меньше — 15-20°. Дальность действия устройства также зависит от масштабов подконтрольной площади. Для монтажа внутренних моделей их «сильная дальнозоркость» — требование явно лишнее. Для комнат будет достаточно детектора, способного распознать движение с дистанции 7 метров.
Защита от неблагоприятных условий
В первую очередь, речь идет о мокрых помещениях и улице. Для комнат с нормальной влажностью можно приобретать приборы с классом защиты IP20. Устройствам, которые будут монтироваться на крыльце, беседке, террасе, необходим более высокий уровень — IP 33.
Детекторы, предназначенные для работы в ванных и санузлах, обязаны иметь класс защиты IP 44. Такие же, максимально безопасные устройства устанавливают на открытой местности, но дополнительно их советуют защищать козырьком.
Способ монтажа
Модели датчиков бывают корпусными, которые выбирают для монтажа на стенах или потолке, и встраиваемыми. Последние приборы имеют маленькие размеры, но отличаются высокой ценой. По этим причинам данные детекторы движения имеют свою «нишу»: их приобретают для организации охранных систем.
Определение нагрузки
Один датчик может подключаться к нескольким приборам, поэтому в данном случае важно соблюдать обязательное условие: их суммарная мощность не должна быть выше лимита, указанного производителем устройства. В большей степени это касается систем уличного освещения, куда входят более мощные источники света.
Как подключить датчик движения к лампочке?
Ответ на этот вопрос зависит от разновидности сенсоров, от места монтажа, от схемы подключения. Перед тем как подключить датчик движения к лампочке, надо решить, как именно это лучше сделать. Вариантов существует несколько, но сначала рекомендуют отключить электричество, а сам прибор разобрать. Заднюю панель сенсора снимают с помощью отвертки. За ней обнаруживают колодку для присоединения проводов.
Все контакты внутри устройства обозначены: N — нейтраль (ноль), L — фаза, а L со стрелкой (либо A) — клемма, предназначенная для соединения с осветительным прибором. Схема подключения конкретного датчика производителем тоже предусмотрена. Она находится либо на его корпусе, на тыльной стороне, либо присутствует в инструкции. Поэтому владельцам остается лишь следовать ей, или выбрать лучший способ подсоединения. Разные схемы подключения, включение в них дополнительных приборов позволит расширить функциональность, увеличить площадь контролируемой зоны, получить возможность управлять группой без участия сенсора, если это условие необходимо.
Схемы: трехпроводная и двухпроводная
Все недорогие сенсоры, предназначенные для установки в квартирах и частных домах, можно разделить на 2 вида — двух- и трехпроводные. Первая схема аналогична той, по которой подключают стандартный включатель.
Вторая подразумевает присутствие нулевого провода. Недостаток обоих вариантов — невозможность добавить дополнительное устройство, которое даст возможность включить или выключить свет принудительно.
Подключение датчика в обход выключателя
Это самый простой ответ на вопрос, как подключить датчик движения к лампочке, поскольку здесь никаких иных приборов не предусматривается. В этом случае, если в зоне действия детектора появится движущийся объект, то он сработает — самостоятельно включит осветительный прибор. Плюс способа — несложность работы, так как не нужны дополнительные манипуляции с распределительной коробкой.
Данный вариант — лучшее решение для тех мест, где хозяева не остаются на долгое время. Например, для крыльца, лестничной площадки, кладовой и т. п. Датчик движения будет включать свет, который будет гореть, пока в зоне есть движение. Через некоторое время после ухода людей он выключится. Способ удобен, поскольку никаких дополнительных действий от хозяев не требуется, а это важно, если заняты руки.
Подключить прибор напрямую очень просто. От клеммы L ведут провод к фазе, от N — к нейтрали осветительного прибора, а от L со стрелкой (A) – к фазе лампочки. Если работы ведут на придомовой территории, то, как правило, устанавливают несколько детекторов — два или более. Их клеммы подключают параллельно, а потом подводят к осветительному прибору.
Подключение детектора движения через выключатель
Данный вариант немного сложнее, однако в некоторых случаях именно он считается оптимальным выбором. Например, такая схема становится единственно возможным выбором для кухонь. Когда хозяева приходят в помещение, осветительный прибор включается, однако после того, как хозяева сели за стол, и перестали двигаться, детектор попросту свет выключает. Удобством такую работу приборов назвать трудно, поэтому положение спасает только присутствие в цепи трехпозиционного выключателя. Помимо кухонь данную схему используют для ванных, санузлов и туалетов.
В этом случае действуют таким образом:
- Сначала от клеммы N нулевой проводник проводят в распределительную коробку. Там делают разводку на лампочку.
- От L фазу подводят к выключателю, где его подключают к средней клемме, которая отводится для «самостоятельной» работы детектора.
- Клемму A датчика соединяют с фазой осветительного прибора. Потом соединяют лампочку и выключатель: провод подводят к клемме, соответствующей верхнему положению клавиши.
Присутствие выключателя даст возможность самостоятельно включать освещение. Нижнее положение клавиши обеспечит его отключение без помощи детектора движения.
Фиксация датчика и его настройка
После завершения монтажа по выбранной схеме, корпус прибора собирают, затем его крепят на потолке или стене. Для этого в основании просверливают отверстия, вставляют в них дюбели, затем прибор прикручивают саморезами. При поворотном корпусе прибор разворачивают так, чтобы он максимально охватывал зону действия.
Потом переходят к настройке детектора движения. У стандартных моделей предусматривается всего 2 регулятора: времени (TIME) свечения лампы и чувствительности (SENS) срабатывания датчика. Более функциональные модели, оснащенные фотоэлементом (фотореле), позволяют настраивать уровень освещенности (LUX), при которой детектор будет включать светильники. Комбинированные устройства могут иметь встроенные микрофоны. В таких моделях есть регулятор их чувствительности (MIC).
Однако даже два регулятора дают возможность без проблем настроить приборы для любых условий работы. Большой разницы в регулировке детекторов разных видов (и производителей) нет. В любом случае операцию проводят при выключенном освещении.
- Регулятор чувствительности поворачивают по часовой стрелке до упора. Регулятор времени, наоборот, — против часовой стрелки, тоже до предела.
- Спустя несколько минут переходят к проверке.
Помещение покидают, затем в него возвращаются. В идеале период времени между тестами должен быть более 5-10 секунд.
- После тестирования настраивают время срабатывания и чувствительность датчика движения. Длительность свечения выбирается хозяевами: диапазон широк — от 10 секунд до 4 минут. Как правило, эта операция занимает некоторое время, необходимое для проверки выбранного режима и его последующей корректировки.
Инструкции к приборам включают подробное руководство, помогающее относительно быстро и корректно настроить приборы. Поэтому любые владельцы справятся с задачей: как подключения, монтажа, так и настройки детекторов.
Возможные проблемы
К сожалению, не все и не у всех проходит гладко. Иногда хозяева сталкиваются с неполадками из-за неправильно выполненной работы, не совсем корректного монтажа и т. д.
- Ложные срабатывания. Они возможны в нескольких случаях. Как правило, такие неприятности вызваны неправильным расположением приборов, которые вынужденно реагируют на источники тепла, на листву деревьев или на другие случайные факторы.
- Реагирование — включение светильников — безо всяких причин. Причиной может послужить свет другого источника, если он направлен на фотореле, лампа накаливания, которая остывает не сразу. Кроме того, датчики могут «ловить» ИК волны.
- Воздушные потоки. Инфракрасные сенсоры способны улавливать не только блики, но и потоки воздуха, поэтому не рекомендуется их установка в местах потенциальных сквозняков, на тех открытых участках придомовой территории, где сильный ветер скорее правило, чем исключение.
- Возникновение проблем из-за неправильной установки. В этом случае речь идет о монтаже датчика, предназначенного для установки на потолке, на стене, или наоборот. Причина — разный угол обзора таких устройств, поэтому некорректная работа — последствие, которого можно ожидать, если хозяева проигнорировали инструкцию производителя.
Как подключить датчик движения к лампочке, чтобы при его эксплуатации не столкнуться с проблемами? В этом случае нужно правильно подобрать контролирующий прибор и схему, соблюсти все требования к месту, подключению в сеть и установке. Чтобы знать, по какому сценарию проходит такая работа, лучше посмотреть «наглядное видео»:
Видео загружается…
Как подключить датчик движения
» Домашняя электропроводка
» Справочник по электропроводке
» Как подключить светильники
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Головки детектора движения можно приобрести и добавить к существующим приборам, имеющим соответствующую крышку адаптера прибора. При желании вы можете создать свой собственный прибор, просто выбрав совместимые детали в хозяйственном магазине. Убедитесь, что все детали рассчитаны на использование вне помещений. |
Узнайте, чем делятся другие, на сайте Ask the Electrician:
Потрясающий веб-сайт, кстати. Скотт из Питтсбурга, штат Канзас.
Добавление детектора движения к существующему светильнику
Видео по электромонтажу Советы по электромонтажу для домашних электромонтажных работ — Том 1 ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Наружное освещение, управляемое датчиком движения
стиль = «очистить: слева»>
- На ваш выбор предлагается множество устройств управления движением.
Головки детектора движенияМой опыт показывает, что менее дорогие светильники работают не очень хорошо.
- можно приобрести отдельно, также доступны различные конфигурации датчиков.
- Мне особенно нравится работа зон охвата 180 и 240 градусов, которые хорошо работают на больших площадях.
Функции- Dust to Dawn обеспечивают безопасное и надежное освещение с двумя уровнями яркости.
- Ниже представлен проект наружного освещения, в котором мы добавили датчик движения к существующему светильнику.
Подключение головки детектора движения к существующему светильнику | |
Вот существующий светильник, к которому можно добавить головку детектора движения, чтобы обеспечить автоматическое управление датчиком в ночное время. | Основание этого приспособления имеет запасное резьбовое отверстие, куда можно установить головку детектора движения. Если отверстия не было, можно было приобрести другой цоколь патрона с дополнительным отверстием. |
Головка детектора движения монтируется в основание держателя лампы, которое принимает полудюймовый резьбовой фитинг. | Черный провод соединяется с черным проводом, входящим в коробку приспособлений, также известным как горячий провод. |
Красный провод соединяется с черным проводом держателей ламп, в которых установлены прожекторы. | Белый провод соединяется с белым проводом Белого провода, входящего в коробку для светильников, и Белым проводом держателей ламп, в которых размещены прожекторы. |
Светильник оснащен датчиком движения, обеспечивающим экономию энергии и автоматическую работу для обеспечения безопасности. | В нижней части головки детектора движения необходимо отрегулировать настройки для оптимальной работы вашего устройства наружного освещения. См. пояснения к этим настройкам ниже. |
Параметр «Диапазон» позволяет регулировать чувствительность на разных расстояниях от прибора. | Настройки переключателя ON-TIME: |
Эта функция позволяет активировать два уровня освещения в разное время ночи. | Это маленькая область фотоэлемента, когда становится темно, он активирует цепь датчика движения. |
|
|
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> |
|
Электромонтажные приспособления
|
Изучение электропроводки Обучающие видеоролики по электромонтажу |
|
» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.![]() Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Схема подключения встроенного освещения датчика движения — аппаратное обеспечение
yelkenli (Тед)
#1
Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.
Меня интересует установка реле mqtt в цепи питания для интеграции с моей системой высокой доступности. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.
елкенли (Тед)
#2
Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.
Эноо
#3
Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.
- В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
- У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
- Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой.
Вторая модель будет предпочтительнее для вашего варианта использования.
- Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой.
- Какие кабели присутствуют в вашей распределительной коробке для этого света?
Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть вариант Шелли), вы не узнаете, включил ли ИК-датчик свет.
елкенли (Тед)
#4
Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.
В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке. Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает, не находя внешних решений.
Эноо
#5
Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.
Итак, чтобы уточнить, чего вы пытаетесь достичь:
Внешний свет включается автоматически, с помощью инфракрасного или внутреннего переключателя?
Я вижу два варианта:
Купить 4-проводной внешний ИК-свет.
