Условные обозначения на схемах электроснабжения. Условные обозначения на электрических схемах: ГОСТ, стандарты и примеры

Какие условные обозначения используются на электрических схемах согласно ГОСТ. Как читать электрические схемы. Какие существуют основные типы условных обозначений в электротехнике. Как правильно обозначать элементы электрических цепей на чертежах.

Стандарты условных обозначений на электрических схемах

Условные обозначения на электрических схемах регламентируются следующими основными стандартами:

• ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению»
• ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем»
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.722-68 «ЕСКД. Обозначения условные графические в схемах. Машины электрические»
• ГОСТ 2.723-68 «ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители»

Данные стандарты устанавливают единые правила изображения электрических элементов и цепей на схемах. Это позволяет специалистам из разных организаций однозначно понимать электрические схемы.

Основные группы условных обозначений

Условные графические обозначения на электрических схемах можно разделить на следующие основные группы:

• Обозначения источников питания и нагрузок
• Обозначения коммутационных устройств
• Обозначения электроизмерительных приборов
• Обозначения электрических машин
• Обозначения трансформаторов
• Обозначения полупроводниковых приборов
• Обозначения резисторов, конденсаторов, катушек индуктивности
• Обозначения проводов, кабелей, шин
• Обозначения разъемных и неразъемных контактных соединений

Рассмотрим основные условные обозначения из каждой группы более подробно.

Обозначения источников питания и нагрузок

К этой группе относятся следующие основные обозначения:

• Источник постоянного тока — длинная и короткая параллельные линии
• Источник переменного тока — окружность с синусоидой внутри
• Генератор — окружность с буквой G внутри
• Аккумуляторная батарея — несколько параллельных линий разной длины
• Электродвигатель — окружность с буквой M внутри
• Лампа накаливания — окружность с крестом внутри
• Нагревательный элемент — прямоугольник с зигзагом внутри

Данные обозначения позволяют однозначно идентифицировать источники электроэнергии и потребители на схемах.

Обозначения коммутационных устройств

Основные условные обозначения коммутационных устройств:

• Выключатель — две линии под углом, одна из которых разомкнута
• Переключатель — линия с ответвлениями к нескольким контактам
• Кнопка — окружность с двумя выводами
• Контактор — две параллельные линии с дугой между ними
• Реле — прямоугольник с выводами и обмоткой внутри
• Предохранитель — прямоугольник с плавкой вставкой внутри
• Автоматический выключатель — прямоугольник с характерным обозначением внутри

Эти обозначения используются для изображения устройств, предназначенных для коммутации электрических цепей.

Обозначения электроизмерительных приборов

Основные условные обозначения измерительных приборов:

• Вольтметр — окружность с буквой V внутри
• Амперметр — окружность с буквой A внутри
• Ваттметр — окружность с буквой W внутри
• Частотомер — окружность с буквой Hz внутри
• Омметр — окружность с буквой Ω внутри
• Фазометр — окружность с буквой φ внутри
• Осциллограф — прямоугольник с характерным обозначением внутри

Данные обозначения позволяют показать на схемах точки подключения измерительных приборов и их типы.

Обозначения электрических машин

Основные условные обозначения электрических машин:

• Асинхронный двигатель — окружность с характерным обозначением внутри
• Синхронный двигатель — окружность с буквой S внутри
• Двигатель постоянного тока — окружность с буквой M внутри
• Генератор — окружность с буквой G внутри
• Сельсин — окружность с характерным обозначением внутри
• Тахогенератор — окружность с пересекающей ее горизонтальной линией

Эти обозначения используются для изображения различных типов электрических машин на схемах.

Обозначения трансформаторов

Основные условные обозначения трансформаторов:

• Однофазный трансформатор — две окружности, соединенные вертикальной линией
• Трехфазный трансформатор — три окружности, соединенные вертикальной линией
• Автотрансформатор — окружность с характерным обозначением внутри
• Трансформатор тока — две окружности с точкой внутри одной из них
• Трансформатор напряжения — две окружности с вертикальной чертой внутри одной из них

Данные обозначения позволяют показать на схемах различные типы трансформаторов и их характеристики.

Обозначения полупроводниковых приборов

Основные условные обозначения полупроводниковых приборов:

• Диод — треугольник с чертой
• Стабилитрон — треугольник с чертой и дополнительным элементом
• Тиристор — прямоугольник с выводами и характерным обозначением внутри
• Транзистор — окружность с выводами и характерным обозначением внутри
• Варистор — ромб с выводами
• Оптрон — прямоугольник с характерным обозначением внутри

Эти обозначения используются для изображения полупроводниковых элементов в электрических схемах.

Обозначения пассивных элементов

Основные условные обозначения пассивных элементов:

• Резистор — прямоугольник или зигзаг
• Конденсатор — две параллельные линии
• Катушка индуктивности — несколько дуг
• Предохранитель — прямоугольник с плавкой вставкой внутри
• Разрядник — две параллельные линии с точками на концах

Данные обозначения используются для изображения пассивных элементов электрических цепей на схемах.

Обозначения проводов, кабелей, шин

Основные условные обозначения проводников:

• Провод — сплошная линия
• Кабель — несколько параллельных линий
• Шина — утолщенная линия
• Экранированный провод — линия с пунктирной линией вокруг
• Скрученные провода — волнистая линия
• Коаксиальный кабель — две концентрические окружности

Эти обозначения позволяют показать на схемах различные типы проводников и способы их прокладки.

Обозначения контактных соединений

Основные условные обозначения контактных соединений:

• Разъемное соединение — окружность на линии
• Неразъемное соединение — точка на пересечении линий
• Штепсельный разъем — прямоугольник с выводами
• Клеммник — несколько параллельных линий с точками
• Вилка — прямоугольник с характерным обозначением внутри
• Розетка — прямоугольник с характерным обозначением внутри

Данные обозначения используются для изображения различных типов электрических соединений на схемах.

Правила выполнения электрических схем

При выполнении электрических схем необходимо соблюдать следующие основные правила:

• Схемы выполняются без соблюдения масштаба
• Условные графические обозначения элементов должны соответствовать требованиям стандартов
• Размеры условных графических обозначений должны быть одинаковыми на всем поле схемы
• Линии связи должны быть показаны полностью
• Пересечение линий связи следует избегать, при необходимости используются точки
• Каждый элемент схемы должен иметь позиционное обозначение
• На схеме должны быть указаны характеристики элементов, если это необходимо для понимания работы схемы

Соблюдение этих правил позволяет создавать понятные и информативные электрические схемы.

Как научиться читать электрические схемы

Чтобы научиться читать электрические схемы, рекомендуется придерживаться следующего алгоритма:

1. Изучить условные графические обозначения элементов по стандартам ГОСТ
2. Ознакомиться с общей структурой схемы, выделить основные функциональные блоки
3. Определить источники питания и основные потребители электроэнергии
4. Проследить пути протекания тока между источниками и потребителями
5. Разобраться в назначении отдельных элементов схемы
6. Проанализировать взаимосвязи между элементами и функциональными блоками
7. Понять принцип работы схемы в целом

Регулярная практика чтения электрических схем позволит быстро освоить этот навык и свободно ориентироваться в любых схемах.

Условные обозначения на схемах электроснабжения • Energy-Systems



Особенности условных обозначений на электрических схемах

Условные обозначения на схемах электроснабжения могут ввести в замешательство любого человека, далекого от данной сферы, в то же время, специалистам нужно уметь читать и составлять даже самые сложные чертежи, так как на их основе будет строиться вся электрическая система здания. Именно поэтому в работе с электропроектом не должно быть допущено никаких ошибок.

В России первые условные обозначения в сфере электрики появились еще в эпоху Советского Союза. Важно отметить, что в те времена сфера электроники и электротехники являлась одним из важных направлений работы военно-промышленного комплекса государства, а потому ей уделялось значительное внимание.

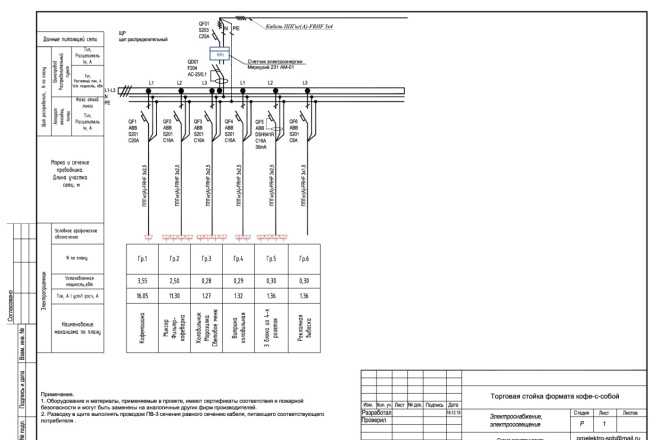

Пример проекта электроснабжения дома

Назад

1из20

Вперед

В какой-то момент специалисты поняли, что для графического изображения электрических сетей должны быть использованы универсальные знаки и было принято решение о необходимости создания общепринятых обозначений для всех элементов цепи. Именно этим и занялась Государственная комиссия стандартизации, подготовив первые нормы для электрической документации. В 1974 году появились нормы ГОСТа, регламентирующие основные обозначения на схемах электропроводки. Впоследствии эти нормы неоднократно подвергались переработке, в них вносились значительные изменения, но даже сегодня в основе действующих правил лежат именно те решения.

Следует отметить, что кратко описать основные принципы построения электрических схем и используемые для этого условные обозначения, попросту невозможно. Действующий документ ГОСТа, касающийся этого вопроса, содержит в себе громадное количество информации, изучаемой специалистами в процессе получения требуемой квалификации. Мы будем рассматривать только наиболее часто встречающиеся обозначения на схемах, для самого распространенного оборудования и элементов электрической сети. В таблице ниже представлены условные обозначения электрощитов, шкафов и других подобных элементов системы.

Обозначения электрической проводки на схемах

Основой любой электрической системы являются кабели и провода, через которые проходит электрический ток к потребителям энергии. Большинство кабелей на схемах электропроводки обозначаются линиями, соединяющими различные элементы цепи, к примеру, электрический щит, распределительную коробку и розетки в комнате.

Действующие нормы и правила составления электрических чертежей требуют делить всю электрическую проводку здания или сооружения на три основные группы – провода, электрические связи и кабели, причем, каждая из таких групп должна отображаться на схеме различными графическими обозначениями, расшифровка которых обязательно должна присутствовать в пояснительной документации, это важное требование для согласования электропроекта.

Обозначения на схемах выключателей и розеток

Каждому пользователю электрической сети прекрасно известно, что такое розетка и выключатель. Розетка предназначена для присоединения к электрической сети различных приборов, с возможностью ручного разрыва связи. Выключатели требуются для управления системой освещения любого строения.

Обозначения на схемах электроснабжения розеток и выключателей, также регламентируется нормами ГОСТа, вступившими в силу в 1974 году. Если говорить о розетках, то действующие правила выделяют в таком оборудовании 3 основные группы по методу установки: скрытые, открытые, а также блоки, содержащие розетку и выключатель.

Каждая группа включает в себя различные виды электрических устройств, выделяют розетки однополюсные, двухполюсные, трехполюсные, двух- и трех полюсные с защитой контакта.

Выключатели на схемах электрики также имеют различные обозначения, в зависимости от типа и характеристик устройства. По конструктивным особенностям, выключатели разделяют на одно-, двух-, трехполюсные, а также выделяют группы однополюсных сдвоенных и строенных выключателей.

На электрических схемах должны обозначаться все элементы электрической системы, в том числе и оборудование, предназначенное для освещения комнат. В таблице выше представлены общепринятые обозначения для используемых на схемах светильников и прожекторов при раздельном составлении проекта.

Несмотря на то, что электронные схемы для дома могут работать только за счет проводов, выключателей, розеток и светильников, такие сети невозможно назвать надежными и безопасными для человека. Современные правила организации электрических установок требуют использования дополнительного оборудования для защиты системы и обеспечения ее продолжительного, бесперебойного функционирования, а именно – устройства защиты, автоматические выключатели и т.д.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Условные обозначения на однолинейных схемах электрики • Energy-Systems



Стандарты условных обозначений на электрических схемах

Схемы электроснабжения требуются для проведения любых работ в зданиях, которые затрагивают электрическую систему. На схемах все элементы электрических сетей, будь то розетки, автоматы, провода или другие устройства, отображаются с помощью принятых условных обозначений. Условные обозначения на однолинейных схемах электроснабжения – это специальные графические изображения, принятые российской и международной стандартизацией, а потому понятные любому электрику.

В настоящее время все условные обозначения, используемые при составлении электропроектов, стандартизированы Международной комиссией по электротехнике. На территории России действуют также стандартные правила для условных обозначений, о которых говорится в нормативах ГОСТа. Современные правила по условным обозначениям действуют с 1988 года. Кроме того, в ГОСТе существует также отдельные нормы для условных обозначений на графических электрических схемах, действующие с 1974 года. Грубо говоря, эти две нормы ГОСТа действуют одновременно и применять их следует для чтения и составления различных типов схем. ГОСТ 1974 года следует использовать при чтении схемы электрического щита или вводно-распределительного устройства. Если вам требуется спроектировать функциональную схему проводки электроснабжения в жилом доме, то делать это следует в соответствии со стандартами ГОСТа в норме от 1988 года. Следует также отметить, что только в этих нормах указываются стандартные обозначения для таких элементов электрической сети, как выключатели, розетки и т. д.

Условные обозначения розеток на однолинейных схемах

Розетки являются обязательным элементом любой электрической сети, предполагающей включение в нее электрических устройств. Существует достаточно большое количество типов и разновидностей розеток, которые могут различаться по способу установки, по уровню защиты из оболочки и по другим параметрам. Для различных розеток приняты стандарты разных условных обозначений.

В случае если на самом чертеже нет примечания с расшифровкой условных обозначений, для него обязательно выделяется отдельный лист в конце электропроекта квартиры или другого здания.

Пример проекта электроснабжения квартиры

Назад

1из14

Вперед

Выключатели на однолинейных схемах электроснабжения

Для монтажа выключателей в жилых помещениях действуют различные рекомендации, которые стоит выполнять для обеспечения максимально комфортного использования электрической сети. К примеру, в рекомендациях оговаривается, что выключатели лучше всего размещать на высоте около 90 сантиметров, рядом с дверью в комнату. Схема освещения любых зданий и сооружений должна содержать в себе расположение и описание всех использованных для реализации системы освещения выключателей.

В нормах ГОСТа, принятых в 1988 году, о которых говорилось выше, выделяется несколько основных типов выключателей, отличных по способу монтажа и степени защиты:

• выключатели с защитой IP20-IP23 для монтажа открытого типа;
• выключатели с защитой IP20-IP23 для монтажа скрытого типа;
• влагостойкие выключатели с защитой IP44-IP55;
• выключатели с двумя положениями с защитой IP20-IP23;
• влагостойкие выключатели с двумя положениями с защитой IP44-IP55.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Символы HVAC

Символы HVAC на электрических и электронных схемах используются при проектировании печатной платы или электрической схемы системы кондиционирования воздуха. Если вы хотите устранить неполадки в системе, которая не работает должным образом, необходимо получить руководство и принципиальную схему системы.

Большинство принципиальных или принципиальных схем содержат компоненты, символы которых универсальны по своей природе, за исключением некоторых компонентов, которые могут незначительно отличаться в Европе, Северной Америке и остальном мире.

Понимание функции каждого отдельного компонента поможет вам принять обоснованное решение относительно проблемы, с которой вы столкнулись. Вот некоторые из наиболее часто используемых электронных компонентов и связанных с ними схем в HVAC.

Типичные символы HVAC на принципиальной схеме

	Резистор — это обычная деталь, которая используется в любой печатной плате. Эта пассивная часть сопротивляется потоку тока. Измените на аналогичное значение и рейтинг, если сгорели.
	Переменный резистор или потенциометр — это резистор, сопротивление которого можно изменять. Обычно используется, когда требуется регулировка напряжения.
	Конденсатор — еще одна распространенная деталь. Измените на аналогичное значение и рейтинг, если он поврежден.
	Электролитический конденсатор обычно используется в качестве сглаживающего конденсатора при регулировании электропитания. Изменение на аналогичный рейтинг и значение при повреждении.
	Переменный конденсатор используется для настройки схемы на требуемую частоту.
	Индуктор сопротивляется протеканию тока. Измените на аналогичное значение и номинал, если цепь разомкнута.
	Переменная индуктивность позволяет изменять значение индуктивности. Обычно используется для настройки на необходимую частоту.
	Трансформатор в цепи HVAC обычно используется для понижения входного переменного напряжения до более низкого переменного напряжения, которое затем выпрямляется для получения требуемого постоянного напряжения. Проверьте исходное входное, выходное напряжение и ВА, если вам нужно изменить его.
	Транзистор NPN используется для переключения нагрузки путем подачи положительного напряжения более 0,7 В между клеммами базы и эмиттера (биполярный тип транзистора). В случае повреждения получите эквивалентную деталь, проверив оригинальную деталь.
	Транзистор PNP  используется для переключения нагрузки при подаче положительного напряжения более 0,7 В между выводами эмиттера и базы  (Биполярный транзистор) . В случае повреждения получите эквивалентную деталь, проверив оригинальную деталь.
	Батареи используются в конструкциях, где нет источника питания, или в качестве резервного источника постоянного тока на случай отсутствия источника питания. Замените батареи на аналогичный или эквивалентный тип, когда резервное питание не работает.
	Предохранитель используется для защиты от короткого замыкания или перегрузки по току. Если сгорел, устраните проблему и замените предохранитель на предохранитель того же типа и номинала.
	Варистор используется для защиты цепи от скачков напряжения или молнии. При сгорании или повреждении замените на аналогичный.
	Симистор обычно используется в приложениях управления двигателем, где скорость двигателя регулируется путем управления мощностью, подаваемой на него. Управление фазовым углом обычно используется для управления двигателями вентиляторов.
	Стабилитрон можно использовать для фиксации напряжения до фиксированного уровня в зависимости от его значения. Изменение на аналогичный рейтинг при повреждении.
	Диод позволяет току проходить в одном направлении от анода к катоду. Изменить на тот же рейтинг, если сгорел.
	Светодиод или светоизлучающий диод используется для отображения состояния системы. Редко повреждается, но при сгорании заменить на эквивалентный тип.
	SCR или тиристор способен переключать и проводить большой ток, подавая небольшой импульс на затвор устройства. Используется только половина цикла питания, так как это однонаправленное устройство. Замените на эквивалентное устройство, если оно повреждено.
	Громкоговоритель или звуковой сигнал используется для подачи звука, чтобы информировать пользователя об определенном событии.
	Заземление цепи.
	Оптопара обычно используется для изоляции цепи высокой мощности от другой цепи из соображений безопасности с помощью оптической схемы. Когда диод включен, это вызовет включение нагрузки, подключенной к транзистору. Первичная цепь и вторичная цепь электрически изолированы.
	Операционный усилитель — еще одно полезное устройство, имеющее множество применений. Обычно таких устройств в полупроводниковом корпусе несколько.
	Кристалл необходим для обеспечения часов, которые запускают микропроцессор или микроконтроллер.
	IGBT или биполярный транзистор с изолированным затвором используется для переключения сильноточной нагрузки. Обычно используется в цепи инвертора или источника питания.
	Диодный мост представляет собой комбинацию из четырех диодов, соединенных вместе. Используется для преобразования напряжения переменного тока в напряжение постоянного тока.
	Vcc — это выпрямленный источник питания постоянного тока, который обычно используется для питания полупроводниковых устройств и других цепей постоянного тока.
	Лампа используется как визуальный индикатор состояния системы.

Это некоторые из символов HVAC, которые обычно используются на принципиальных схемах. Изучение их характеристик поможет вам в устранении неполадок контроллера. Увлажнитель

Воздушный фильтр      Насосы    AHU

Производители ОВКВ    Рейтинги кондиционеров       Радон

Торговые марки раздельных кондиционеров    Умные термостаты   Система DX

facebook.com/airconditioningsystemscom/»> Системы кондиционирования воздуха

1. HVAC Events 2023-2025

   Посещение мероприятий и выставок HVAC — один из лучших способов ознакомиться с последними событиями в области кондиционирования и охлаждения. Смотрите список мероприятий на 2023-2025 год

   Подробнее

2. Новости ОВКВ

   Будьте в курсе новостей ОВКВ со всего мира.

   Подробнее

3. Стипендии HVACR

   Вот несколько хороших стипендий и наград HVACR, на которые вы можете подать заявку, чтобы помочь финансировать свое обучение в различных университетах.

   Подробнее

4. Хладагент кондиционера

   Хладагент кондиционера стал горячей темой из-за его воздействия на озоновый слой нашей земли. Монреальский протокол требует поэтапного отказа от ХФУ к 1995 и ГХФУ к 2030 году.

   Подробнее

Обслуживание вашего кондиционера.

Программируемый термостат

См. характеристики типичного программируемого термостата.

Осушитель воздуха

Узнайте, как из вашей комнаты удаляется влажность.

Вот часто задаваемые вопросы и ответы по кондиционерам.

Кондиционер Очиститель теплообменника

Очистите собственный кондиционер с помощью очистителя теплообменника, который можно легко приобрести на рынке.

Мобильные приложения HVAC

Проверить мобильные приложения для HVAC.

Органы управления

Как выбрать энергоэффективный кондиционер?

БЕСПЛАТНЫЕ информационные бюллетени HVAC

Электронные символы — IEC 60617 — Руководства

Электронные символы используются при рисовании принципиальных схем для представления основных компонентов, составляющих цепь. Инженеры должны изучить эти схемы, чтобы понять, как работают электронные устройства, сложный набор компонентов, которые в них входят, и как они связаны друг с другом. Ниже мы рассмотрим некоторые из наиболее часто используемых электронных символов, которые можно найти на принципиальных схемах, руководствах и иногда на оборудовании.

IEC 60617: Стандартные графические символы для принципиальных схем

Графические символы для электрических и электронных компонентов стандартизированы, поэтому принципиальные схемы могут быть прочитаны и распознаны во многих странах. Поскольку массовое производство многих устройств во всем мире увеличилось, понятно, что схемы для таких устройств должны быть едиными, чтобы все производители работали по одним и тем же стандартам. Также необходимо разработать, стандартизировать и ввести новые символы для более передовых технологий, находящихся в настоящее время в обращении.

Электронные символы

Символы в основном состоят из геометрических линий и фигур в различных комбинациях. Конкретное значение отдельных символов можно придать, добавив штриховку, точку, дополнительную линию, а также цифры или буквы.

Провода

Существуют различные типы электронных проводов или кабелей, используемых для передачи электрического тока в устройство и вокруг него. Символы обозначают провода, их соединения и типы кабелей.

Провода

Этот символ обозначает любой провод, по которому проходит электрический ток.

Подключенные провода

Это показывает, что два проводника соединены. Их точка соединения представлена ​​точкой.

Несоединенные провода

Этот символ без точки показывает два несоединенных провода или проводника.

Линия входной шины

Обозначает входную шину или шину входящих данных.

Линия выходной шины

Обозначает выходную или исходящую шину данных.

Линия шины

Этот символ показывает, где несколько проводников соединяются вместе, образуя провод шины.

Терминал

Начальная или конечная точка цепи.

Переключатели

Электронный переключатель представляет собой устройство или компонент, который может вызывать переключение электрической цепи либо путем отвода тока от одного проводника к другому, либо путем его полного прерывания. Такие переключатели имеют два состояния: ВКЛ и ВЫКЛ, поэтому относятся к категории бинарных устройств.

Кнопка (нормально разомкнутая)

Показывает двоичный переключатель в состоянии ВКЛ. Когда кнопка отпущена, она находится в выключенном состоянии.

Кнопка (нормально замкнутая)

Показывает бинарный переключатель в выключенном состоянии. Когда кнопка отпущена, она находится в состоянии ON.

Переключатель SPST

Это расшифровывается как Single Pole Single Throw и представляет собой тип простого переключателя ON/OFF только с одним входом и одним выходом.

Переключатель SPDT

Расшифровывается как Single Pole Double Throw и представляет собой другой тип переключателя ON/OFF. Одиночный входной ток может быть переключен на любое из двух положений расхода.

Переключатель DPST

Двухполюсный однопозиционный переключатель имеет два входа и два выхода, поэтому может управлять двумя цепями (ходами) одновременно.

Переключатель DPDT

Двухполюсный двухпозиционный переключатель может изменять положение потока между четырьмя подключенными контурами.

Релейный переключатель

Релейный переключатель электронным образом контролирует доступ к цепям.

Источники

Эти символы используются для обозначения источника питания, подаваемого на электронную схему.

Источник питания переменного тока

Здесь изображен источник питания переменного тока схемы.

Источник питания постоянного тока

Здесь изображен источник питания постоянного тока схемы.

Источник постоянного тока

Этот символ обозначает источник независимого постоянного тока.

Управляемый источник тока

Этот символ обозначает источник тока, зависящий от другого источника (напряжения или тока).

Управляемый источник напряжения

Этот символ обозначает источник напряжения, зависящий от другого источника (тока или напряжения).

Одноэлементная батарея

Представляет собой одну батарею, обеспечивающую питание цепи.

Многоэлементная батарея

Показывает несколько одноэлементных батарей, обеспечивающих питание, или одну большую батарею.

Генераторы волн

Генераторы волн представляют собой электрические или электронные схемы или устройства, предназначенные для создания различных типов волн на любой конкретной частоте.

Синусоидальный генератор

Представляет собой генератор синусоидальных волн.

Генератор импульсов

Представляет собой генератор импульсов или прямоугольных сигналов.

Треугольная волна

Представляет собой генератор треугольных волн.

Земля

Земля или земля — это точка, в которой измеряется напряжение в электронной цепи, что представляет собой прямую физическую связь электричества с землей.

Заземление

Этот символ обозначает Заземление или идеально проводящую землю.

Сигнальная земля

Показывает точку на цепи, от которой измеряется сигнал. В цепи, где происходят перепады напряжения, может появиться несколько сигнальных заземлений.

Резисторы

В электронных схемах резисторы представляют собой барьерное устройство, которое можно использовать для разделения напряжений, уменьшения протекающего тока, согласования линий передачи, регулировки уровней сигналов, смещения активных элементов и т. д.

Резистор

Эти два символа обозначают постоянный резистор.

Реостат

Здесь изображен переменный резистор с двумя выводами, обычно используемый в цепи для управления током.

Предустановка

На нем изображен небольшой переменный резистор с поворотным регулятором, также называемый подстроечным потенциометром или подстроечным резистором, для световых или тепловых цепей.

Термистор

Здесь показан термочувствительный резистор.

Варистор

Здесь показан резистор, зависящий от напряжения, используемый для защиты цепей от скачков и колебаний напряжения.

Конденсаторы

Это простые электрические компоненты, способные накапливать электрический заряд. Обычно они состоят из слоя изоляции, зажатого между двумя слоями проводящего материала.

Магнето

Обозначает магнето или магнитозависимый резистор (MDR).

LDR

Этот символ предназначен для светозависимых или фоторезисторов.

С резьбой

На этом изображении показан постоянный резистор из намотанной проволоки с одним или несколькими промежуточными выводами. Резисторы с ответвлениями широко используются в делителях напряжения.

Аттенюатор

Показывает устройство, которое ослабляет или снижает мощность сигнала.

Мемристор

Этот символ показывает резистор, сопротивление которого изменяется в зависимости от направления потока заряда.

Неполяризованный конденсатор

Оба этих символа обозначают неполяризованные конденсаторы, которые хранят заряд в виде электрической энергии. Они встречаются как в цепях постоянного, так и переменного тока.

Поляризованный конденсатор

Эти два символа обозначают поляризованные конденсаторы, используемые в цепях постоянного тока в качестве фильтров, пропускающих или обходящих низкочастотные сигналы.

Электролитический конденсатор

Этот символ обозначает конденсаторы с пластиной с оксидным покрытием для увеличения их емкости. Обычно поляризованы и распространены в цепях постоянного тока.

Проходной конденсатор

Этот символ показывает конденсатор с низким импедансом на пути к земле цепи. Обычно используется для высокочастотных сигналов.

Переменный конденсатор

Здесь показан переменный конденсатор, который можно регулировать с помощью ручки.

Катушки индуктивности

Катушки индуктивности обычно состоят из катушки изолированного провода. Они могут накапливать энергию в магнитном поле, когда через них проходит электрический ток. Катушки индуктивности также называют катушками, реакторами или дросселями.

Катушка индуктивности с железным сердечником

Представляет собой тип катушки индуктивности с железным сердечником, а не с ферритовым, поскольку железо менее проницаемо.

Катушка индуктивности с ферритовым сердечником

Представляет собой катушку индуктивности, используемую для подавления помех электромагнитных волн.

Катушка индуктивности с центральным отводом

Здесь показана катушка индуктивности, используемая для передачи сигналов.

Переменный железный сердечник

Здесь показан переменный индуктор, магнитный сердечник которого может вдвигаться в катушку или выдвигаться из нее. Часто используются вместо катушек индуктивности с ферритовым сердечником.

Диоды

Диоды представляют собой электронные компоненты с двумя выводами, которые проводят электрический ток в одном направлении. В одном направлении они оказывают низкое сопротивление, а в противоположном — высокое.

Диод PN-перехода

Представляет собой диод, который обеспечивает протекание тока только в условиях прямого смещения.

Стабилитрон

На этом рисунке показан диод, который может обеспечивать протекание тока в условиях прямого и обратного смещения для регулирования напряжения.

Фотодиод

На нем изображен светочувствительный диод, который преобразует энергию в напряжение или ток с помощью фотоэлектрического эффекта.

Варакторный диод

Здесь показан варакторный диод или диод с переменной емкостью (варикап). Его емкость зависит от входного напряжения.

Диод Шокли

Четырехслойный диод для быстрого переключения.

Диод Шоттки

Представляет собой диод, используемый для быстрого переключения с малым падением прямого напряжения.

Туннельный диод или диод Esaki

Это показывает быстродействующий диод, который подходит для микроволновых частот.

Тиристор

Здесь показан четырехслойный диод с чередующимися P- и N-слоями, действующими как бистабильные переключатели.

Диод постоянного тока

Здесь изображен диод, который может ограничивать ток до заданного максимального значения. Также называется токорегулирующим или ограничительным диодом.

Лазерный диод

Здесь изображено полупроводниковое устройство, подобное светодиоду.

Транзисторы

Транзисторы являются основой современной электроники. Эти полупроводниковые устройства могут переключать или усиливать электрическую мощность и электронные сигналы.

NPN

Здесь показан комбинированный транзистор с полупроводником P-типа, расположенным между двумя слоями полупроводников N-типа. ВКЛ с прямым смещением.

PNP

Здесь показан комбинированный транзистор с полупроводником N-типа, расположенным между двумя слоями полупроводников P-типа. ВКЛ с обратным смещением.

N-Channel JFET

Здесь показан N-Channel JFET-транзистор, изготовленный из кремниевых стержней N-типа, образующих два боковых PN-перехода.

P-Channel JFET

Здесь показан P-Channel JFET транзистор, изготовленный из кремниевых стержней P-типа, который образует два боковых PN-перехода.

Улучшенный МОП-транзистор

Здесь показан МОП-транзистор с положительным затвором, повышающий проводимость канала.

МОП-транзистор с истощением

Здесь показан МОП-транзистор с отрицательным затвором, который снижает проводимость канала.

Фото Дарлингтон

Здесь показан аналогичный фототранзистор, но с гораздо более высоким коэффициентом усиления и чувствительностью.

Транзистор Дарлингтона

Фототранзистор с высоким коэффициентом усиления по току.

Логические элементы

Логические элементы составляют основу цифровой системы. Эти электронные схемы имеют только один выход, но могут иметь один или несколько входов. Принцип работы ворот основан на взаимодействии входа и выхода (И, ИЛИ или НЕ) в соответствии с формой логики, известной как булева логика.

Ворота И

Этот символ показывает основные объединенные ворота. Выход логического элемента И в электронной схеме будет высоким, только если все его входы будут высокими.

Ворота ИЛИ

Этот символ показывает раздельные ворота. Выход вентиля ИЛИ будет высоким, когда один или более его входов будут высокими.

NOT Gate

Представляет собой инвертор, где логический элемент инвертирует вход для получения выходного сигнала.

Вентиль НЕ-И

Этот символ показывает вентиль НЕ-И. Выходы этого вентиля будут высокими, когда все его входы будут низкими.

Логический элемент НЕ-ИЛИ

Представляет вентиль НЕ-ИЛИ. Все выходы этого вентиля будут высокими, если один или более его входов будут низкими.

EXOR

Этот символ показывает вентиль исключающего ИЛИ. Выход этого вентиля будет высоким, когда тоже, но не оба входа высокие.

EXNOR

Представляет ворота NOT-EXOR. Выход этого вентиля будет высоким, когда оба входа одинаковы (либо высокие, либо низкие).

Буфер

Здесь показан цифровой буфер, который может изолировать вход электронной схемы от выхода.

Буфер с тремя состояниями

Здесь показан логический инвертор с тремя возможными выходами, управляемыми управляющим сигналом.

Флип-флоп

Этот символ показывает однобитовое запоминающее устройство или защелку с двумя состояниями: 1 или 0.

Усилитель

Эти электронные устройства используются для увеличения или усиления электрического или электронного сигнала.

Базовый усилитель

Представляет собой устройство, которое увеличивает мощность слабого входного сигнала.

Операционный усилитель

Представляет собой усилитель напряжения с дифференциальным входом и очень высоким коэффициентом усиления.

Антенны

Антенны состоят из металлических преобразователей, которые могут улавливать и преобразовывать электромагнитные напряжения в радиоволны или наоборот.

Антенна

Этот символ обозначает простую антенну, преобразующую электрическую энергию в радиоволны.

Рамочная антенна

Этот символ обозначает рамочную антенну для низкочастотных диапазонов.

Дипольная антенна

Этот символ показывает наиболее распространенный тип антенны, например, в старых телевизорах или коротковолновых передатчиках.

Трансформаторы

Эти пассивные электрические компоненты представляют собой метод, с помощью которого электрическая энергия может передаваться между электрическими цепями.

Трансформатор

Здесь показан основной компонент, который использует электромагнитную индукцию для передачи энергии от одной цепи к одной или нескольким другим цепям, обычно для изменения напряжения переменного тока.

Трансформатор с железным сердечником

Представляет собой трансформатор с сердечником из магнитного материала, который может сдерживать магнитное поле.

Трансформатор с центральным отводом

Представляет тип трансформатора, используемого в цепях выпрямителей. Его вторичные обмотки разделены на две равные части, производящие два отдельных выходных напряжения.

Повышающий трансформатор

Представляет собой трансформатор, обычно используемый в инверторах. У него больше витков во вторичной обмотке, чем в первичной, что обеспечивает большее выходное напряжение, чем входное.

Понижающий трансформатор

Представляет собой трансформатор с меньшим количеством витков во вторичной обмотке, чем в первичной, что обеспечивает более низкое выходное напряжение, чем входное.

Звуковые устройства

Эти символы используются для обозначения любых устройств в электронной схеме, которые издают шум при активации.
