Как правильно подключить датчик движения к освещению. Какие бывают схемы подключения датчиков движения. Как установить и настроить датчик движения в квартире, на лестнице, в подъезде. Как подключить уличный датчик движения.
Виды датчиков движения и их принцип работы
Датчики движения используются не только для управления освещением, но и в охранных системах, для автоматизации дверей, ворот и других устройств. По принципу работы выделяют следующие основные виды датчиков движения:
- Инфракрасные — реагируют на изменение температуры, фиксируя тепловое излучение движущихся объектов
- Ультразвуковые — излучают звуковые волны и улавливают их отражение от движущихся объектов
- Микроволновые — работают по аналогичному принципу, но используют радиоволны
- Комбинированные — сочетают несколько технологий для повышения надежности срабатывания
Датчики также различаются по типу крепления (встраиваемые, накладные, потолочные и др.) и способу питания (проводные или беспроводные). Выбор конкретного типа зависит от места установки и решаемых задач.
Основные схемы подключения датчиков движения
Существует несколько базовых схем подключения датчиков движения к осветительным приборам:
Подключение датчика движения без выключателя
Это самая простая схема, при которой датчик подключается напрямую к сети вместо обычного выключателя. Освещение включается автоматически при срабатывании датчика. Такая схема часто используется для наружного освещения.

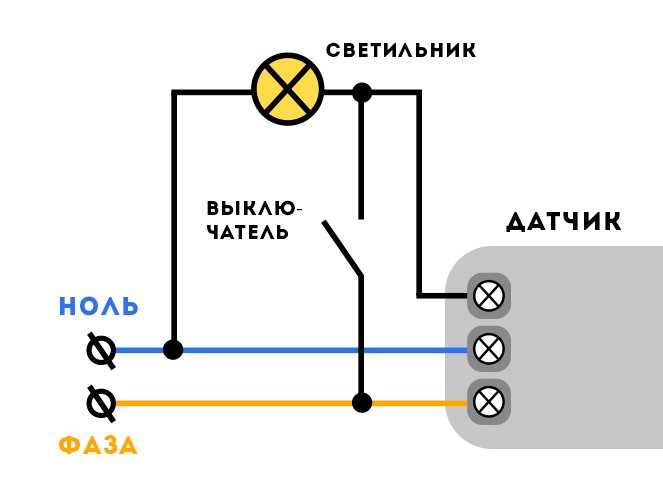

Подключение датчика движения с выключателем
В этой схеме параллельно датчику подключается обычный выключатель. Это позволяет при необходимости включать освещение вручную, в обход датчика. Удобно для помещений, где иногда требуется постоянное освещение.
Параллельное подключение нескольких датчиков
Применяется, когда необходимо охватить большую площадь. Несколько датчиков подключаются параллельно к одной осветительной линии. Срабатывание любого из них приводит к включению света.
Пошаговая инструкция по подключению датчика движения
Чтобы правильно подключить датчик движения к освещению, следуйте этой инструкции:
- Отключите электропитание на щитке.
- Определите места установки датчика и распределительной коробки.
- Проложите кабель от распределительной коробки к месту установки датчика.
- Подключите провода в распределительной коробке согласно выбранной схеме.
- Установите датчик движения на выбранное место.
- Подключите провода к клеммам датчика в соответствии с инструкцией.
- Проверьте правильность всех соединений.
- Включите электропитание и протестируйте работу датчика.
При подключении обязательно соблюдайте цветовую маркировку проводов и требования техники безопасности. Если вы не уверены в своих навыках, лучше доверить эту работу квалифицированному электрику.
Установка и настройка датчика движения в помещении
Датчики движения все чаще используются не только на улице, но и внутри помещений — в квартирах, офисах, на лестничных клетках. Как правильно установить и настроить датчик движения в помещении?
Выбор места установки
Оптимальные места для установки датчика движения в помещении:
- Входная зона квартиры или офиса
- Коридоры
- Лестничные пролеты
- Кладовые и подсобные помещения
- Санузлы
Устанавливайте датчик так, чтобы в его зону действия не попадали источники тепла (батареи, обогреватели) и движущиеся объекты (например, качающиеся шторы).
Настройка чувствительности и времени работы
После установки необходимо правильно настроить датчик движения. Основные параметры для настройки:
- Чувствительность — определяет, на какое минимальное движение будет реагировать датчик
- Время работы — как долго будет гореть свет после срабатывания датчика
- Уровень освещенности — при какой яркости окружающего света будет включаться датчик
Оптимальные настройки подбираются опытным путем в зависимости от конкретных условий эксплуатации. Не забывайте периодически проверять и корректировать настройки датчика.
Особенности установки уличных датчиков движения
Установка датчиков движения на улице имеет свои нюансы. На что обратить внимание при монтаже уличного датчика движения?
Выбор датчика для улицы
Для наружного применения выбирайте датчики со следующими характеристиками:
- Высокий класс защиты от пыли и влаги (минимум IP54)
- Устойчивость к перепадам температур
- Защита от ультрафиолетового излучения
- Антивандальное исполнение
Правила монтажа уличного датчика
При установке датчика движения на улице соблюдайте следующие рекомендации:
- Размещайте датчик на высоте 2-3 метра от земли
- Направляйте сенсор на зону, где ожидается движение
- Защитите датчик от прямых солнечных лучей и осадков
- Не устанавливайте вблизи подвижных объектов (деревья, кусты)
- Обеспечьте герметичность всех соединений
Правильно установленный и настроенный уличный датчик движения обеспечит эффективное и экономичное освещение придомовой территории.
Типичные проблемы при работе датчиков движения и их решение
Даже правильно установленные датчики движения иногда могут работать некорректно. Рассмотрим наиболее распространенные проблемы и способы их устранения:
Датчик не включает освещение
Возможные причины:
- Отсутствие питания — проверьте подключение и наличие напряжения
- Неправильные настройки чувствительности — увеличьте чувствительность датчика
- Загрязнение сенсора — очистите линзу датчика
Датчик включает свет без видимых причин
Это может происходить из-за:
- Слишком высокой чувствительности — уменьшите значение параметра
- Наличия в зоне действия источников тепла или движущихся объектов
- Электромагнитных помех — проверьте правильность подключения
Свет горит слишком долго или коротко
Решение: откорректируйте настройку времени работы освещения после срабатывания датчика.
При возникновении сложных или повторяющихся проблем рекомендуется обратиться к специалисту для диагностики и ремонта системы.
Экономическая эффективность использования датчиков движения
Установка датчиков движения позволяет существенно сократить расходы на электроэнергию. Насколько эффективно их применение с экономической точки зрения?
Факторы экономии
Основные факторы, влияющие на экономию электроэнергии при использовании датчиков движения:
- Автоматическое выключение света в отсутствие людей
- Включение освещения только при недостаточной естественной освещенности
- Возможность настройки длительности работы освещения
Расчет экономии
Экономия = (Мощность ламп) х (Время работы без датчика — Время работы с датчиком) х (Тариф на электроэнергию)
Например, если в подъезде лампы общей мощностью 100 Вт раньше горели круглосуточно, а после установки датчика работают суммарно 4 часа в день, годовая экономия при тарифе 5 руб/кВтч составит:
Экономия = 0,1 кВт х (24 — 4) ч х 365 дней х 5 руб/кВтч = 3650 руб
Учитывая, что стоимость датчика движения составляет порядка 500-1000 рублей, срок окупаемости составит менее года.
Перспективы развития технологий датчиков движения
Технологии датчиков движения продолжают активно развиваться. Какие тенденции наблюдаются в этой области?
Интеграция с системами «умного дома»
Современные датчики движения все чаще интегрируются в комплексные системы автоматизации жилья. Это позволяет не только управлять освещением, но и настраивать работу климатического оборудования, систем безопасности и других устройств в зависимости от присутствия людей в помещении.
Улучшение алгоритмов распознавания
Развитие технологий машинного обучения позволяет создавать более «умные» датчики, способные:
- Различать людей и животных
- Определять направление движения
- Адаптироваться к изменениям окружающей среды
Беспроводные технологии
Все большее распространение получают беспроводные датчики движения, работающие по протоколам Wi-Fi, Zigbee, Z-Wave. Это упрощает их установку и интеграцию в существующие системы.
Развитие технологий датчиков движения позволяет создавать все более эффективные и удобные системы автоматического управления освещением и другими устройствами, повышая комфорт и безопасность нашей жизни.
Как Подключить Датчик Движения, Схема Подключения, Настройка, Установка — Подсоединение Датчика Движения к Лампе с Выключателем и Без
Освещение играет очень важную роль в нашей повседневной жизни, ведь свет способен создать настроение и даже обезопасить дом или улицу. Именно для этой задачи идеально подходят светильники с датчиками движения. Благодаря такому прибору можно не только не беспокоиться о незваных гостях, но и значительно снизить расход электроэнергии. В этой статье мы поговорим подробнее о датчиках движения и расскажем, как их подключать.
Содержание
- Схемы подключения датчика движения
- Как подключить датчик движения три провода
- Как подключить датчик движения без выключателя
- Как подключить датчик движения и выключатель одновременно
- Подключение инфракрасного датчика движения
- Параллельное подключение датчиков движения
- Монтаж и настройка датчиков движения
- Установка датчика движения в квартире
- Установка датчика движения на лестнице
- Установка датчика движения в подъезде
- Как подключить уличный датчик движения
Светильники с датчиками движения используют не только лишь для регулировки освещения, да и в охранных системах.
С их помощью можно управлять раздвижными дверями, гаражными воротами и т.д. Также датчики отлично себя зарекомендовали для активации климатической и отопительной техники в системе «Умный дом».
По принципу работы датчики движения можно разделить на четыре вида:
- Инфракрасные – датчики, пользующиеся наибольшей популярностью. Их устанавливают как в жилых помещениях, так и в промышленных. Такие датчики реагируют на изменения температуры. Поскольку живые существа излучают тепло, датчики его фиксируют и включают свет. В некоторых случаях инфракрасные датчики могут реагировать только на движущиеся объекты.
- Ультразвуковые – это датчики движения, которые передают звуковые сигналы, а когда человек появляется, сигнал прерывается и включается свет.
- Микроволновые – датчик, имеющий схожий принцип действия на предыдущий вид, но он посылает не звуковые сигналы, а радиоволны.
- Комбинированные – самый надежный датчик, ведь при наличии всех трех видов, датчик 100% будет реагировать на появление человека в поле его действия.
Кроме этого датчики движения делятся и по другим критериям. По типу крепления такие устройства разделяют на: встроенные, накладные, консольные, потолочные светильники с датчиком движения и т.д. Чтобы выбрать светильник с нужным типом крепления, сначала советуем определиться с тем, где именно будет размещен ваш осветительный прибор.
Также датчики движения отличаются по типу питания. Они могут быть проводными или беспроводными.
Схемы подключения датчика движения
Важнейшим этапом при выборе датчика движения является его подключение. От правильного подключения зависит то, насколько корректно будет работать датчик. Поэтому остановимся на этом и поговорим о том, как подключить датчик движения своими руками.
Как подключить датчик движения три провода
Датчики движения подключаются к сети 220 В. Обычно на корпусе устройства показана схема подключения. На такой схеме буква L – это точка включения фазы (черный или коричневый провод), N – это ноль (синий провод), буква A или Ls – это возврат фазы на лампу (красный провод), а желтый, зеленый провод – это заземление.
Базовая схема подключения датчика движения сенсорных приборов на три провода включает: распределительную коробку; автоматический выключатель; контур освещения; датчик движения. Перед подключением проводников к фазной коробке нужно определить, где фазный, а где нулевой проводник. Делают это с помощью мультиметра или контрольной отвертки. Клеммники, кабели и другие расходные материалы для подключения можно выбрать в сети магазинов Брилле при покупке датчиков.
Уборка происходит в распределительной коробке. Сначала собираем на клеммный фазный проводник от автоматического выключателя и от датчика. Затем возводим на одном клеммнике нулевые проводники: от автоматического устройства, датчика движения и контура освещения. Когда нули возведены в одной точке, подключаем к клеммнику проволоку заземления. К четвертому клеммнику подключаем выход от фазного проводника датчика движения и фазный проводник от осветительного контура. Схема готова, если вы все собрали верно, датчик сработает очень верно.
Как подключить датчик движения без выключателя
Чаще датчик подключают к сети вместо выключателя, в таком случае датчик всегда срабатывает автоматически. Все, что нужно для подключения – подвести от клеммы L к фазе провод, а от N должен идти нулевой провод, который нужно подсоединить к осветительному устройству. От клеммы A провод нужно подключить к светильнику.
Обычно такие датчики устанавливают для наружного освещения. Проще всего для этого установить в зоне входа в здание современные светильники со встроенными датчиками движения. Сегодня производители светотехники предлагают прожекторы с датчиками движения разной мощности со сменными источниками света, встроенными светодиодами.
Помимо этого можно купить даже светильники с датчиком движения на солнечной батарее. Эти модели прекрасно справляются с освещением, а сенсоры улавливают движение человека на расстоянии 8-10 м. Встроенный датчик движения на включение света активируется при установке прожектора.
Казалось бы, все просто и понятно, но у этого варианта есть один недостаток: если в дальнейшем возникнет необходимость подключить еще один или несколько источников света, то встроенный сенсор к ним нельзя подключить.

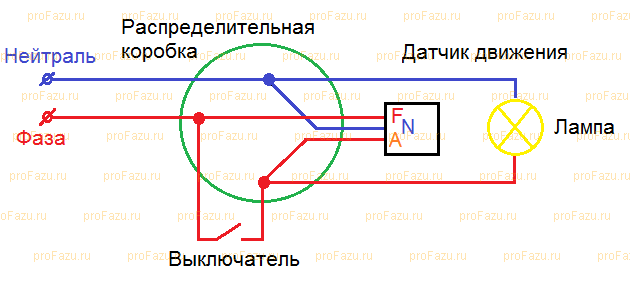

Как подключить датчик движения и выключатель одновременно
Универсальная схема, используемая довольно часто при обустройстве освещения для улицы – подключение датчика движения через выключатель. В этой схеме, помимо всех составляющих по базовому варианту, присутствует одноклавишный выключатель, подсоединяемый параллельно датчику движения. Делают это так: фазный проводник клавишного выключателя подсоединяют к клеммнику с фазным проводом от автоматического выключателя. Другой выход от клавишного выключателя идет на контур освещения, его укрепляют на клеммнике с выходом фазного проводника. Эта схема подключения датчика движения с выключателем хороша тем, что позволяет принудительно включать и выключать освещение, когда сенсоры не срабатывают.
Также датчик движения можно подключить сразу к двум или более выключателям.
Такая «проходная система» пригодится, когда нужно управлять освещением с двух мест, например, при наличии длинных коридоров или лестниц. Подключение детектора движения с проходными выключателями может отличаться в зависимости от задачи.
Подключение инфракрасного датчика движения
Чтобы правильно подключить датчик движения к прожектору, необходимо знать его внутреннее устройство. Конструкция инфракрасного датчика включает в себя: пироприемники и мультилинзу. Пироприемники находятся за мультилинзой, они необходимы для распознавания инфракрасного излучения. Мультилинза, напоминающая цилиндр, состоит из маленьких линз, фокусирующих инфракрасный свет на пироприемнике. Чем больше в датчике микролинз, тем он чувствительнее.
ИК-датчик можно подключить либо через распределительную коробку, либо в месте, где он расположен. Установка может происходить по разным схемам. Чаще такой датчик подключается с помощью выключателя. Также распространенной схемой является установка инфракрасного датчика без выключателя или подключения к проводке.
В последнем случае следует определить провод, идущий к светильнику, от него протянуть новый и соединить с красным контактом датчика.
Параллельное подключение датчиков движения
Если один датчик движения не захватывает всю требуемую территорию, можно подключить еще один дополнительный датчик. Для этого можно руководствоваться схемой параллельного подключения:
То есть, фаза с нулем должна подаваться отдельно на оба датчика, а после этого нужно подсоединить все их выходы к освещению. В результате этого подаётся напряжение на контакты светильника.
Монтаж и настройка датчиков движения
Монтаж и правильная настройка светильников с датчиками движения очень важным процессом, ведь от этого зависит корректность работы вашего прибора. Например, установка датчика на неправильной высоте не позволит охватить сенсорам весь необходимый участок. Поэтому, устанавливая датчики движения, убедитесь, что вы ознакомились со всеми правилами монтажа и настройки.
Настроить сенсор движения можно с помощью переключателей на корпусе прибора. У каждого из них есть обозначения, указывающие на то, за какие настройки отвечает тот или иной переключатель. Регулировка прибора включает:
- выбор оптимального радиуса действия – на модели указаны минимальные и максимальные настройки;
- направление света или волн;
- чувствительность – на датчиках есть кнопка SENS, с ее помощью можно задать оптимальные размеры и скорость движения объекта, при которых загорается свет;
- время – кнопкой TIME настраивают время работы фонарей после того, как датчик уловил движение, эта величина задается от нескольких секунд до минуты и больше;
- степень освещения – этот параметр настраивается кнопкой LIGHT. Если задать минимум, то свет будет включаться, когда полностью станет темно, если средние показатели – сенсор сработает при приближении сумерек.
Здесь особенно важна чувствительность.
На минимальных показателях детектор видит только активно движущийся объект приличных размеров. На максимальных он будет включаться при появлении кота или мышки. Подходящую чувствительность подбирают эмпирическим путем.
Также следует заранее позаботиться об инструментах, которые могут понадобиться для процесса монтажа, а именно: перфоратор, отвертка, съемник изоляции, клеммник, наконечник на провод, дюбеля и саморезы.
Установка датчика движения в квартире
Поскольку кроме удобства, ЛЭД светильники с датчиками движения позволяют экономить на электроэнергии, такие приборы все больше набирают популярность. И если раньше они чаще всего использовались преимущественно для улиц, то сегодня такие устройства можно часто встретить и в квартирах или частных домах.
Обычно для квартир используют инфракрасные датчики движения, которые реагируют на человеческое тепло и наиболее уместны для помещений. А при неправильной установке других видов датчиков они могут реагировать даже на покачивание деревьев за окном.
Также советуем использовать для квартиры крепящиеся к потолку датчики движения, ведь тогда угол охвата будет 360 градусов. Кроме того, датчики движения бывают и автономными. В таком случае вы будете иметь в квартире свет даже если будет отсутствовать электроэнергия, ведь такие датчики работают от аккумулятора.
Для того чтобы установить детектор движения в квартире, нужно подключить его к общей проводке через распределительную коробку. Также нужно позаботиться о месте, где будут установлены ваши датчики. Например, часто это бывает коридор, входы в комнаты, подсобное помещение или кладовая.
Позаботьтесь о том, чтобы в радиусе действия датчика не было ламп накаливания. Это может привести к регулярным ошибочным износам датчика.
Установка датчика движения на лестнице
Установка датчика движения на лестнице – это всегда отличная идея, ведь такой вариант освещения очень удобен и прост в использовании. Основным правилом монтажа такого датчика является установка таким образом, чтобы поле зрения датчика охватывало первую и последнюю ступеньки и небольшой участок перед ними.
Если один датчик не справляется с этой задачей, рекомендуется установить несколько датчиков: один наверху и один внизу. С таким расположением приборов, свет будет автоматически включаться, как только вы будете появляться у лестницы.
Установка датчика движения в подъезде
Часто мы сталкиваемся с тем, что в подъездах отсутствует свет и тогда в сплошной темноте нужно добраться до собственного дома, что является достаточно трудным и малоприятным заданием. Поэтому монтаж датчиков движения в подъездах будет всегда уместен, ведь это не только даст освещение, когда оно нужно, но и поможет продлить жизнь светодиодным лампам.
Чаще всего в подъездах датчики движения устанавливаются таким образом, чтобы охватывать лестницу или лестничную площадку. Тогда свет будет включаться при подъеме по лестнице. Также распространенным вариантом является подсветка только своей двери.
Как подключить уличный датчик движения
Первое, что необходимо при установке уличных датчиков движения, убедиться, что они подходят для улицы.
Корпус таких приборов обязательно должен быть защищен от пыли, ударов и воды. Еще лучше будет дополнительно позаботиться о том, чтобы датчик находился под карнизом.
Следующим шагом будет выбор местоположения вашего датчика. Самыми частыми вариантами установки для улицы являются: калитки и заборы, дорожки, фасады домов, террасы и беседки, у входной двери, подъезды к дому и гаражи, садовые участки и т.д.
Очень важно разместить ваш датчик на правильной высоте. От этого будет зависеть какой участок он будет охватывать. Оптимальным вариантом станет установка датчиков движения на высоте 2-3 метров.
Подключив датчик движения к светильнику по одной из схем выше, убедитесь, что прибор работает и свет включается, когда вы двигаетесь в зоне действия сенсора движения. После этого можно смело переходить к регулировке датчика, а именно: направить направление света, выбрать рабочий участок датчика.
Убедитесь, что поле зрения датчика не перекрывают никакие громоздкие предметы.
Они могут привести к некорректной работе ваших приборов.
Подключение уличного светильника с датчиком движения
Подробнее
Датчики движения являются хорошим решением для многих ситуаций: освещение придомовой территории, подъезда, квартиры, частного дома, лестницы и т.д. В любом из этих случаев датчики обеспечат освещение именно в тот момент, когда вы появитесь на этом участке, что является очень удобным и энергосберегающим. Следуя всем правилам подключения и монтажа, вы сможете получить хорошую работу датчика и значительно упростить свою повседневную жизнь.
Схемы подключения токовых датчиков
Получившие наибольшее распространение в сфере автоматизации производства датчики с унифицированным токовым выходом 4-20, 0-50 или 0-20 мА могут иметь различные схемы подключения к вторичным приборам. Современные датчики, имеющие низкое энергопотребление и токовый выход 4-20 мА, чаще всего подключают по двухпроводной схеме. То есть к такому датчику подключается всего один кабель с двумя жилами, по которым этот датчик запитывается, и по этим же двум жилам осуществляется передача.
Как правило, датчики с выходом 4-20 мА и двухпроводной схемой подключения имеют пассивный выход и им для работы необходим внешний источник питания. Этот источник питания может быть встроен непосредственно во вторичный прибор (в его вход) и при подключении датчика к такому прибору в сигнальной цепи сразу появляется ток. О приборах, которые имеют встроенный во вход источник питания для датчика, говорят, что это приборы с активным входом.
Большинство современных вторичных приборов и контроллеров имеет встроенные источники питания для работы с датчиками с пассивными выходами.
Если же вторичный прибор имеет пассивный вход — по сути, просто резистор, с которого измерительная схема прибора «считывает» падение напряжения, пропорциональное протекающему в цепи току, то для работы датчика необходим дополнительный блок питания. Внешний блок питания в этом случае включается последовательно с датчиком и вторичным прибором в разрыв токовой петли.
Вторичные приборы обычно проектируются и выпускаются с таким расчетом, чтобы к ним можно было подключить как двухпроводные датчики 4-20 мА, так и датчики 0-5, 0-20 или 4-20 мА, подключаемые по трехпроводной схеме.
Для подключения двухпроводного датчика к входу вторичного прибора с тремя входными клеммами (+U, вход и общий) задействуют клеммы «+U» и «вход», клемма «общий» остается свободной.
Так как датчики, как уже было сказано выше, могут иметь не только выход 4-20 мА, а, например, 0-5 или 0-20 мА или их невозможно подключить по двухпроводной схеме из-за большого собственного энергопотребления (более 3 мА), то применяют трехпроводную схему подключения. В этом случае цепи питания датчика и цепи выходного сигнала разделены. Датчики имеющие трехпроводную схему подключения обычно имеют активный выход. То есть, если подать на датчик с активным выходом напряжение питания и между его выходными клеммами «выход» и «общий» подключить нагрузочное сопротивление, то в выходной цепи побежит ток, пропорциональный величине измеряемого параметра.
Вторичные приборы обычно имеют достаточно маломощный встроенный блок питания для запитки датчиков. Максимальный выходной ток встроенных блоков питания обычно находиться в пределах 22-50 мА, чего не всегда достаточно для питания датчиков имеющих большое энергопотребление: электромагнитных расходомеров, инфракрасных газоанализаторов и т.
п. В этом случае для питания трехпроводного датчика приходиться использовать внешний, более мощный блок питания, обеспечивающий необходимую мощность. Встроенный во вторичный прибор источник питания при этом не используется.
Подобная схема включения трехпроводных датчиков обычно используется и в том случае, когда напряжение встроенного в прибор источника питания не соответствует тому напряжению питания, которое допускается подавать на этот датчик. Например, встроенный источник питания имеет выходное напряжение 24В, а датчик разрешается питать напряжением от 10 до 16В.
Некоторые вторичные приборы могут иметь несколько входных каналов и достаточно мощный блок питания для запитки внешних датчиков. Необходимо помнить, что суммарная потребляемая мощность всех подключенных к такому многоканальному прибору датчиков должна быть меньше мощности встроенного источника питания, предназначенного для их питания. Кроме того, изучая технические характеристики прибора необходимо четко различать назначение встроенных в него блоков (источников) питания.
Один встроенный источник используется для питания непосредственно самого вторичного прибора — для работы дисплея и индикаторов, выходных реле, электронной схемы прибора и т.п. Этот источник питания может иметь достаточно большую мощность. Второй встроенный источник используется для запитки исключительно входных цепей — подключенных к входам датчиков.
Перед подключением датчика к вторичному прибору следует внимательно изучить руководства по эксплуатации на данное оборудование, определить типы входов и выходов (активный/пассивный), проверить соответствие потребляемой датчиком мощности и мощности источника питания (встроенного или внешнего) и только после этого производить подключение. Реальные обозначения входных и выходных клемм датчиков и приборов могут отличаться от тех, что приведены выше.
Так клеммы «Вх (+)» и «Вх (-)» могут иметь обозначение +J и -J, +4-20 и -4-20, +In и -In и т.п. Клемма «+U пит» может быть обозначена как +V, Supply, +24V и т.п., клемма «Выход» — Out, Sign, Jout, 4-20 mA и т.
п., клемма «общий» — GND, -24V, 0V и т.п., но смысла это не меняет.Датчики с токовым выходом имеющие четырехпроводную схему подключения имеют аналогичную схему подключения, что и двухпроводные датчики с той лишь разницей, что питание четырепроводных датчиков осуществляется по отдельной паре проводов. Кроме того, четырехпроводные датчики могут иметь как , что необходимо учитывать при выборе схемы подключения.
Здесь же я отдельно вынес такой важный практический вопрос, как подключение индуктивных датчиков с транзисторным выходом, которые в современном промышленном оборудовании – повсеместно. Кроме того, приведены реальные инструкции к датчикам и ссылки на примеры.
Принцип активации (работы) датчиков при этом может быть любым – индуктивные (приближения), оптические (фотоэлектрические), и т.д.
Итак, здесь были описаны возможные варианты выходов датчиков. По подключению датчиков с контактами (релейный выход) проблем возникнуть не должно. А по транзисторным и с подключением к контроллеру не всё так просто.
Электропроводка датчиков — Balluff
Продукты
- Продукты
- Новости продукта
- Программное обеспечение и системные решения
Отрасли и решения
- Отрасли
- Примеры применения и решения
- Основные темы
- Цифровизация и промышленный интернет вещей
- Истории приложений
Услуги
- Услуги
- Загрузки
- Обучение
- Основы автоматизации
- Технический глоссарий
Компания
- Карьера в Balluff
- Профиль компании
- Миссия и видение
- Отношение и ценности
- Наша ответственность
- История
Последние новости
- Календарь событий
- Новости продукта
- Раздел для прессы
- Новостная рассылка
- Статьи
- Тематические исследования
Контакт
- Контактная поддержка
- Balluff по всему миру
- Партнерский центр
Информационный бюллетень
Индуктивные датчики | Электрические соединения
Индуктивные датчики могут быть интегрированы в системы различными способами.
Различные версии датчиков с фиксированными кабелями со штекерами или без них или с соединительными штекерами доступны в различных исполнениях в стандартной комплектации.
Клеммный отсек
Датчики этого типа имеют специальное место в корпусе датчика для электрического соединения датчика с установкой. Клеммный отсек позволяет пользователям свободно выбирать соединительный кабель. Это имеет особое значение в областях применения, связанных с устойчивостью к ультрафиолетовому излучению или устойчивостью к химическим веществам. Кроме того, пользователи не привязаны к кабелям фиксированной длины, а клеммный отсек обеспечивает повышенную защиту от несанкционированного доступа по сравнению с версиями с разъемами.
Индуктивные датчики Pepperl+Fuchs с клеммными отсеками могут содержать обозначение типа «KK» во второй позиции кода типа.
Фиксированный кабель с разъемом или без него
Датчики этого типа имеют фиксированный кабель, который может быть предварительно собран, или фиксированный кабель с типичным разъемом для промышленной автоматизации.
Датчики с фиксированным кабелем являются доступными вариантами, поскольку они не требуют дополнительного несимметричного гнездового кабеля и сводят к минимуму количество точек подключения. В зависимости от требований применения (например, в автомобильной промышленности) возможно подключение к специальным разъемам.
Датчики с фиксированными кабелями и разъемом имеют информацию о длине кабеля и типе разъема в конце их кода типа, например: NBB0,8-4M25-E2-0,3M-V3, NMB1,5-8GM35 -E2-FE-150MM-V1 и т. д.
Разъемы для передачи данных
Индуктивные датчики доступны со стандартным набором разъемов для промышленной автоматизации, включая M8 и M12, 1/2 дюйма и 7/8 дюйма. При замене датчика нет необходимости полностью заменять кабели. Это предотвращает возникновение ошибок при новых соединениях в клеммном отсеке. В ассортименте принадлежностей Pepperl+Fuchs доступны стандартные односторонние разъемы с розетками.
Индуктивные датчики с этими вариантами подключения имеют одно из следующих обозначений типа в конце кода типа: V1, V3, V5, V13, V16, V18.
Другие соединения
В дополнение к другим версиям доступны, например, разъемы FASTON® или датчики с соединениями под пайку.
Электрические версии и схемы основных цепей
В следующей таблице представлен обзор распространенных индуктивных датчиков с учетом электрической версии, типа датчика, типичных данных и принципиальной схемы.
| Напряжение постоянного тока 10 В … 60 В | |
|---|---|
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НО контакт или НЗ контакт Пример: НО контакт Z/Z0 |
| Типовые данные |
|
Базовая серия 10 В . .. 30 В, 100 мА Стандартная серия 10 В … 60 В, 200 мА | |
|---|---|
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НО контакт или НЗ контакт Пример: НО контакт E/E0 |
| Принципиальная электрическая схема | |
| Типовые данные |
|
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НЗ контакт и НО контакт Пример: НЗ контакт и НО контакт A2 |
| Типовые данные |
|
.. 200 мА| Напряжение переменного тока 20 В … 250 В | |
|---|---|
| Тип датчика | WS, WÖ, W, W4 |
| Схема подключения согласно EN 60947-5-2 | НЗ контакт и НО контакт Пример: размыкающий контакт WÖ/UÖ |
| Типовые данные |
|
| Универсальный ток 20 В … 250 В переменного тока, 45 Гц … 65 Гц, 30 В … 300 В постоянного тока | |
|---|---|
| Тип датчика | США, УЭ |
| Схема подключения согласно EN 60947-5-2 | НЗ контакт и НО контакт Пример: НЗ контакт WÖ/UÖ |
| Типовые данные | |
