Схема подключения двойного выключателя на две лампы: пошаговая инструкция

Как правильно подключить двухклавишный выключатель к двум лампам или люстре. Какую схему подключения выбрать. Какие провода и инструменты потребуются. На что обратить внимание при монтаже.

Устройство двухклавишного выключателя

Двухклавишный выключатель представляет собой два независимых одноклавишных выключателя, объединенных в одном корпусе. Его основные компоненты:

• Корпус — может быть пластиковым или керамическим
• Две клавиши для независимого управления
• Контактная группа — обычно 4 клеммы для подключения проводов
• Крепежные элементы для монтажа

Принцип работы двухклавишного выключателя прост — при нажатии на клавишу происходит замыкание соответствующей пары контактов, что позволяет включать/выключать подключенные к ним осветительные приборы независимо друг от друга.

Необходимые материалы и инструменты

Для подключения двухклавишного выключателя вам потребуются:

• Сам двухклавишный выключатель
• Провода (рекомендуется использовать медный провод сечением 1,5-2,5 мм²)
• Клеммные колодки для соединения проводов
• Изоляционная лента
• Отвертки (плоская и крестовая)
• Индикаторная отвертка для проверки наличия напряжения
• Кусачки и инструмент для зачистки проводов

Убедитесь, что все инструменты имеют изолированные ручки для безопасной работы с электропроводкой.

Схемы подключения двухклавишного выключателя

Существует несколько вариантов подключения двухклавишного выключателя:

1. Схема для двух независимых групп освещения

Эта схема позволяет управлять двумя разными осветительными приборами независимо друг от друга. Принцип подключения:

• Фазный провод подключается к общей клемме выключателя
• От двух других клемм выключателя идут провода к светильникам
• Нулевые провода светильников соединяются напрямую с нулевым проводом в распределительной коробке

2. Схема для люстры с двумя группами ламп

Эта схема применяется для люстр, где лампы разделены на две группы. Подключение выполняется следующим образом:

• Фазный провод подводится к общей клемме выключателя
• От двух других клемм выключателя идут провода к двум группам ламп в люстре
• Нулевой провод люстры соединяется с нулевым проводом в распределительной коробке

Выбор схемы зависит от конкретной ситуации и типа осветительных приборов, которыми вы хотите управлять.

Пошаговая инструкция по подключению

Чтобы правильно подключить двухклавишный выключатель, следуйте этой инструкции:

1. Отключите электричество на щитке
2. Снимите старый выключатель, если он есть
3. Определите и пометьте провода (фазный, идущий к лампам)
4. Подключите фазный провод к общей клемме выключателя
5. Подсоедините провода, идущие к лампам, к двум другим клеммам
6. Заизолируйте все соединения
7. Установите выключатель в монтажную коробку
8. Проверьте надежность всех соединений
9. Включите электричество и протестируйте работу выключателя

При выполнении этих шагов будьте предельно осторожны и внимательны. Если у вас нет опыта работы с электропроводкой, лучше обратиться к профессиональному электрику.

Особенности подключения выключателя с подсветкой

Двухклавишные выключатели часто оснащаются подсветкой для удобства использования в темноте. При подключении такого выключателя нужно учитывать несколько моментов:

• Подсветка обычно работает от неоновой лампы или светодиода
• Для работы подсветки необходимо подключение нулевого провода
• Схема подключения может немного отличаться от обычного выключателя

Перед подключением внимательно изучите инструкцию к конкретной модели выключателя с подсветкой, так как схемы могут различаться у разных производителей.

Меры безопасности при работе с электропроводкой

Работа с электричеством требует соблюдения строгих правил безопасности:

• Всегда отключайте электричество перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с проводкой во влажных помещениях
• Тщательно изолируйте все соединения
• При малейших сомнениях обращайтесь к профессионалам

Помните, что неправильное обращение с электропроводкой может привести к короткому замыканию, пожару или поражению электрическим током.

Типичные ошибки при подключении двухклавишного выключателя

При самостоятельном подключении выключателя часто допускаются следующие ошибки:

• Неправильное определение фазного провода
• Ошибочное подключение нулевого провода к выключателю
• Недостаточная изоляция соединений
• Использование проводов неподходящего сечения
• Чрезмерное затягивание винтов на клеммах выключателя

Чтобы избежать этих ошибок, внимательно следуйте инструкции и схеме подключения. При возникновении сомнений лучше проконсультироваться со специалистом.

Заключение

Подключение двухклавишного выключателя — задача, которую при должном внимании и соблюдении правил безопасности можно выполнить самостоятельно. Правильно подключенный выключатель обеспечит удобное управление освещением и прослужит долгие годы. Однако если вы не уверены в своих навыках, всегда лучше обратиться к профессиональному электрику.

Как подключить двойной выключатель — пошаговое описание подсоединения выключателя для люстры

Сегодня выключатели применяются повсеместно – в любой квартире, частном доме, офисе, на предприятиях. Чтобы не громоздить на стену множество выключателей на освещение или вентиляцию, их совмещают – делают двойными, либо тройными.

Наиболее распространен вариант с двумя кнопками, о нем речь и пойдет в данной статье. Как подсоединить двойной выключатель, с фото и иллюстрациями, его устройство, меры техники безопасности – далее в тексте.

Содержимое статьи

• Устройство двуклавишного выключателя
• Меры техники безопасности при подключении двойного выключателя
• Схемы подключения с двумя потребителями
• Действия при большом количестве проводов
• Фото двойного выключателя

Устройство двуклавишного выключателя

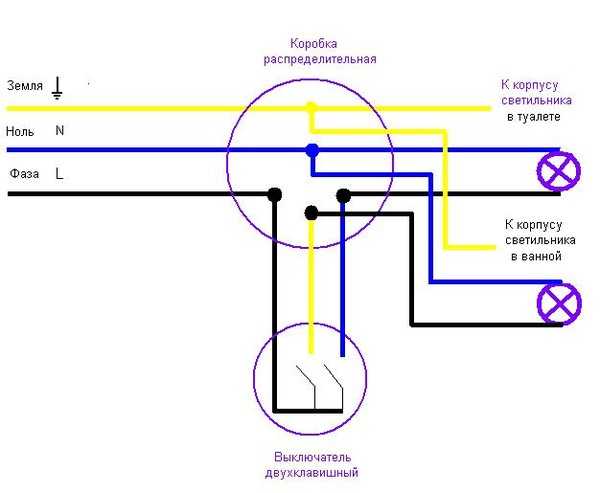

При подключении двух ламп независимо одна от другой, чтобы включать и выключать их по отдельности, применяются выключатели с двумя клавишами. Выпускают их как с подсветкой, так и без нее.

Устроено приспособление достаточно просто – представляет собой два разомкнутых изолированных один от другого контакта, управляемых клавишами. В результате нажатия на клавишу, контакт замыкается, и через выключатель начинает течь ток.

На выключателе имеется один вход и два выхода. На вход подается фазный провод, а с выходов провод идет на лампы, люстры или какие-либо другие потребители.

Меры техники безопасности при подключении двойного выключателя

Ничего сложного в монтаже нет, для этого не надо быть электриком. Есть правила безопасности при монтаже двойных выключателей, при их нарушении, возможно поражение электрическим током, с вытекающими последствиями.

Вот эти правила:

• Нельзя брать оголенные провода в две руки.
• Весь инструмент, которым производятся работы, должен иметь ручки из изолирующего материала.
• Прежде чем начать работу, необходимо найти и отметить провод, соответствующий фазе. Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку.
• Проверить отсутствие питания перед началом работы.
• Желательно работать в обуви из изолирующего материала, пользоваться диэлектрическими ковриками.
• Запрещается производить работы в мокрой одежде и обуви.

Для проверки наличия или отсутствия питания применяется отвертка-индикатор. При ее касании к проводу, на который подано питание, загорается сигнальная лампочка. Таким образом и определяют фазу.

При касании к нулевому проводу или к идущим на потребители проводам, сигнальная лампочка гореть не будет.

Схемы подключения с двумя потребителями

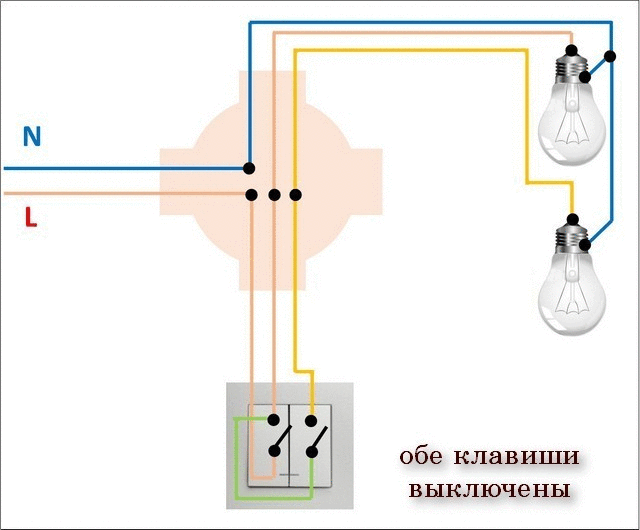

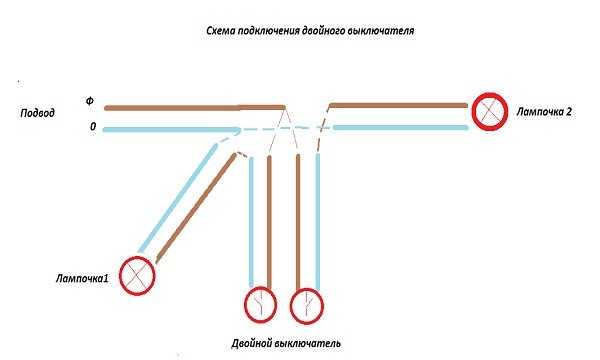

Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки. Перед началом работ убеждаются в отсутствии напряжения в сети.

При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.

Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.

Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.

По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.

Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

Фото двойного выключателя

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Как Подключить Двойной Выключатель Двухжильным Проводом.

Схема подключения

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В современных осветительных приборах, как правило, присутствует желто-зеленый кабель, который подключается к аналогичному в потолке. Если же вам что-то непонятно, пишите мне!

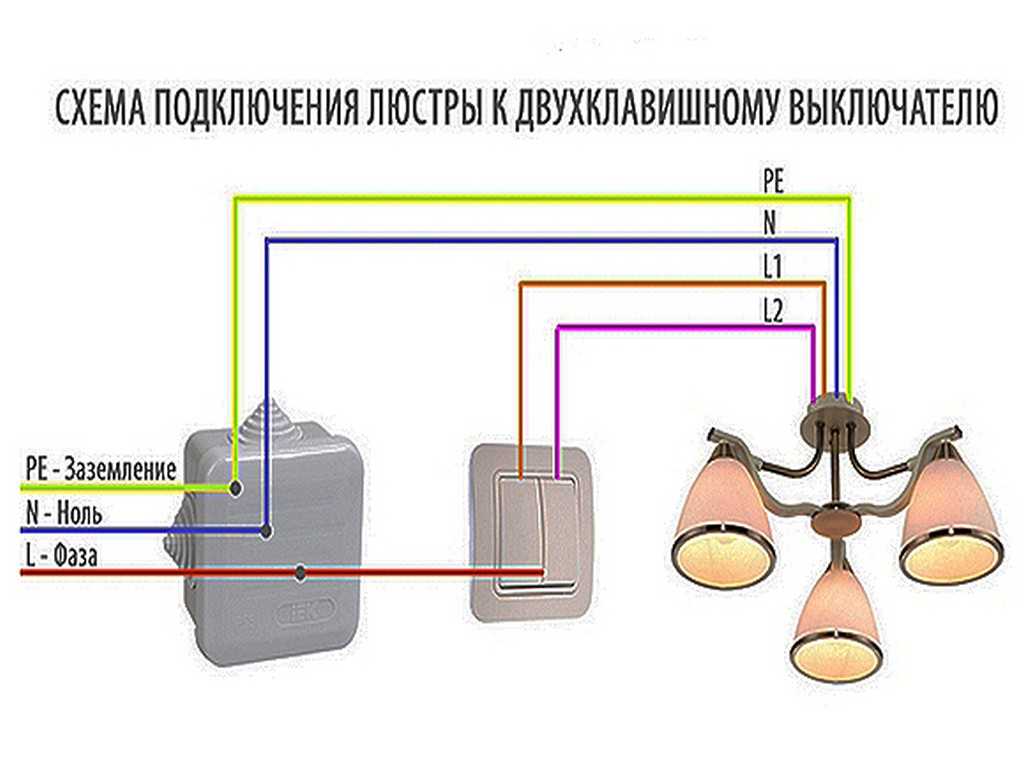

Подключение люстры к двойному выключателю (двухклавишному): как правильно подключить светильник с 2 или 3 проводами, схема

• Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
• По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х = 1920 Вт.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв. /мм.

Наиболее доступные и часто применяемые марки кабеля:

• ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя – смотрите на фото:

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Если под рукой имеется схема подключения, при наличии минимальных знаний в электрике правильно установить переключатель реально. Если же вам что-то непонятно, пишите мне!

Подключение двухклавишного выключателя: схемы, способы

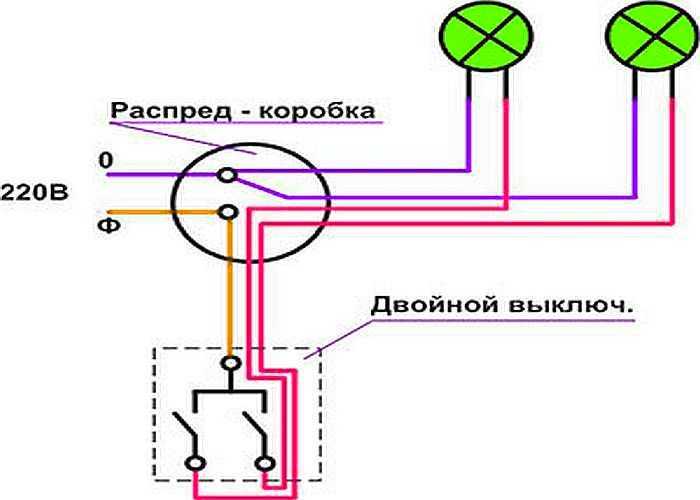

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

Схемы подключения двойного выключателя

Конструкция двухклавишного выключателя – это два одноклавишных, которые установленны в единый корпус.

Фаза источника питания соединяется с фазой двухклавишного переключателя. Свободными остаются две жилы от осветительного прибора и две – от выключателя. Их необходимо попарно соединить.

Чтобы расключить жилы в распределительной коробке, лучше всего использовать быстрозажимные клеммы.

Для подключения проводов к осветительному прибору требуются клеммные колодки. В них согласно маркировке заводятся жилы. Фаза присоединяется к центральному контакту источника света, ноль – к цоколю.

После нажатия любой из клавиш цепочка замыкается, светильник (или часть лампочек люстры) загорается. Повторное нажатие цепочку размыкает.

Переходим к практическому подключению

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Если же вам что-то непонятно, пишите мне!

Тонкости работы с проводами

Особенности подсоединения устройства с подсветкой

Подсветка – это неоновая лампочка, резистор или светодиод с конденсатором, установленные в рабочей части выключателя. Самый выгодный вариант первый, так как подходит для подключения ко всем видам электрических ламп.

Если цепь разомкнуть, ток фазы через сопротивление и неоновую лампочку течет на нить накаливания и ноль. Сопротивление нити прибора освещения меньше, чем на подсветке, напряжение достается неонке и последовательно присоединенному сопротивлению, подсветка горит. После включения светильника цепь замыкается, напряжение идет на него, подсветка отключается.

Внимание! Если выключатели установлены, а освещением не пользуются (в схеме отсутствуют лампы), подсветка не работает из-за отсутствия питания.

Чтобы отключить подсветку, можно выпаять неоновую лампочку или перекусить провода, соединяющие ее с источником питания.

Как подключить потолочный вентилятор к двум настенным выключателям

( Этот пост содержит партнерские ссылки, что означает, что я бесплатно получаю небольшую компенсацию для вас . Как партнер Amazon, я зарабатываю на соответствующих покупках. Вы можете узнать больше о Спасибо за поддержку моего блога!)

Ничто так не расстраивает, как моя попытка заменить все бело-золотые вентиляторы в моем доме 90-х годов. Что мне нравится в нашем доме, так это то, что у нас во многих комнатах есть потолочные вентиляторы. Большинство из них подключены к двум отдельным настенным выключателям — один для света и один для вентилятора. Мне нравится двойная функциональность, возможность запуска вентилятора во время просмотра фильма и, очевидно, использование света без включения вентилятора зимой! Мне нужно иметь возможность подключить потолочный вентилятор к двум настенным выключателям.

Большинство современных вентиляторов имеют гораздо больше функций, чем просто включение/выключение. Почти все вентиляторы, которые я купил, имеют различную скорость вращения, регулируемую подсветку, таймеры, специальные расписания и т. д. Мне нравятся опции, не поймите меня неправильно. Но я ненавижу тот факт, что из-за всех этих особенностей вентиляторы поставляются с пультами. Вы должны использовать эти пульты даже для использования основных функций. Это не работает для меня.

При установке в соответствии с инструкциями вентилятор можно подключить к одному настенному выключателю, который будет выполнять одно действие — включение/выключение питания. Это не включение/выключение света. Это просто питание, и все настройки, которые были установлены в последний раз, сработают. Чтобы не бубнить о том, почему эти пульты отстой, я резюмирую здесь:

5 причин, по которым потолочные вентиляторы с пультом дистанционного управления являются худшими:

1. Если вы потеряете пульт, вы не сможете изменить настройки прибора. Это означает, что если Марк выбросит пульт в стирку с нашими простынями (как он сделал с нашим пультом от телевизора), то любая настройка, которая была включена последней, станет постоянной. Я не доверяю процессу получения сменного пульта, пока я живу без света в своей спальне в течение месяца.
2. При включении света есть 3-секундная задержка, даже если это была последняя настройка. Дистанционный приемник в блоке вентилятора замедляет подачу электричества достаточно всего лишь , чтобы вы это заметили и возненавидели.
3. Вы должны иметь пульт для изменения настроек. Например, физически держать его в руке. Я не могу представить себе жизнь, в которой я всегда знаю, где находится пульт. Я даже не куплю машину, если это означает, что мне придется копаться в сумочке, чтобы найти ключи. Должна быть разблокировка без ключа и запуск без ключа. Моему вентилятору тоже нужен безключевой запуск.
4. Ресиверы, подключенные к настоящему вентилятору, такие большие и громоздкие, что вы должны засунуть их вместе со всеми проводами в потолочную коробку. У меня до сих пор нет решения для этого без потери всей функциональности различных настроек вентилятора, но это все еще причина, по которой вентиляторы с пультами дистанционного управления отстой.
5. «Но вы можете закрепить пульт на стене и использовать его как настенный выключатель» ХАХАХАХА АБСОЛЮТНО НЕ . (представляю доказательства->)

Я сильно переживаю по этому поводу.

если вы не могли сказать…

Вот как я установил потолочный вентилятор с дистанционным управлением на два настенных выключателя-

без потери функциональности переключателей или вариантов скорости вращения вентилятора!

*Вы потеряете возможность управления светом с пульта дистанционного управления, если выполните действия, описанные в этом блоге.

Правовая оговорка об отказе от ответственности за электрооборудование своими руками

Этот сайт предназначен только для информационных целей. Электричество опасно и может привести к телесным повреждениям или СМЕРТИ , а также к потере или повреждению другого имущества, если оно используется или сконструировано неправильно.

Следующие шаги описывают общий процесс сборки, модификации и установки потолочного вентилятора. Все технические характеристики потолочных вентиляторов различаются, и при установке светильника следует следовать инструкции, прилагаемой к потолочному вентилятору. Любые модификации вашего потолочного вентилятора, описанные в этом посте или другие, опасны и увеличивают риск получения травмы или СМЕРТЬ , а также утрата или повреждение имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний по электромонтажу или опыта в выполнении электромонтажных работ своими руками, ПОЖАЛУЙСТА,  поступайте разумно и доверьте установку вентилятора лицензированному электрику. НЕ ПЫТАЙТЕСЬ ПРОВОДИТЬ ЛЮБЫЕ ПРОВОДКИ, если вам не хватает необходимых знаний и понимания. ЗА ЛЮБУЮ ВОЗНИКНУЮ ОПАСНОСТЬ ЯВЛЯЕТСЯ ЕДИНСТВЕННАЯ ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ.

ШАГ 1: Отключите питание

Начните с отключения питания на выключателе и убедитесь, что оно отключено с помощью бесконтактного тестера напряжения.

ШАГ 2. Распаковка вентилятора и подготовка к установке

Протяните электрические провода от двигателя через нижний стержень, а затем вкрутите нижний стержень в резьбу в верхней части двигателя. Продевание проволоки может быть немного сложным, если вы используете длинный стержень.

Если ваши провода застревают, используйте длинный твердый предмет, чтобы протолкнуть их. Выберите предмет, который поместится внутри стержня (например, кол садовника или выпрямленную металлическую вешалку для одежды), и прикрепите провода к предмету, прежде чем протягивать провод через центр.

Навинтите нижний стержень на двигатель так, чтобы он был туго затянут, а отверстия в нижнем стержне и двигателе совпали. Вы можете немного ослабить нижний стержень , если отверстия не совпадают в самом узком месте. Поместите металлическую шпильку в отверстие и закрепите ее шплинтом (выглядит как невидимка!). Затяните все винты вокруг кольца, чтобы зафиксировать нижний стержень на месте.

Наденьте крышку муфты (закрывает верхнюю часть двигателя) на нижнюю тягу, затем наденьте навес и кольцо навеса (они закрывают электрическую коробку в потолке). Пока вы не закончите установку, навес и кольцо будут просто лежать на моторе.

В верхней части нижнего стержня вверните заземляющий провод в стержень и установите на место подвесной шар.

ШАГ 3. Установите монтажный кронштейн на потолочную коробку

ПРЕДУПРЕЖДЕНИЕ. Во избежание возгорания, поражения электрическим током или других травм устанавливайте вентилятор только на розеточную коробку или опорную систему, помеченную как допустимая для поддержки вентилятора, и используйте крепежные винты, поставляемые с розеточной коробкой.

Прикрепите монтажный кронштейн к розетке на потолке, надежно затянув винты, прилагаемые к розетке, через кронштейн в потолок.

ШАГ 4: Повесьте вентилятор на кронштейн

Осторожно поднимите узел двигателя вентилятора до монтажного кронштейна и поместите подвесной шар в гнездо монтажного кронштейна.

ШАГ 5: Подготовка приемника и пульта дистанционного управления

Следуйте инструкциям по подготовке пульта ДУ и приемника. Во многих случаях эти два компонента имеют кодовые переключатели, которые позволяют им взаимодействовать друг с другом. В инструкциях, прилагаемых к вашему вентилятору, указано, какой код следует установить для этих переключателей на каждом компоненте.

Следующий шаг описывает процесс модификации заводских электрических компонентов потолочного вентилятора для его установки на два настенных выключателя. Любые модификации потолочного вентилятора, как описано в этом шаге, так и другие, опасны и увеличивают риск получения травмы или СМЕРТИ , а также потери или повреждения имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний или опыта в электромонтаже, обратитесь к лицензированному электрику для установки вентилятора.

Я рекомендую подключить вентилятор в соответствии с указаниями, прежде чем переходить к следующему шагу, чтобы обеспечить правильное подключение и устранить любые другие неисправности в вентиляторе, прежде чем изменять проводку

ШАГ 6: Обрежьте провод «Свет»

*Вы потеряете возможность управления светом с пульта, если выполните следующие действия.

Вставьте приемник в монтажный кронштейн, как описано в инструкции. Для угловых потолков вам нужно наклонить шар вентилятора/вешалки, чтобы ресивер вошел в прорезь.

Чтобы можно было подключить потолочный вентилятор к двум настенным выключателям, потолочный вентилятор должен иметь определенные провода. Вентилятор, который вы покупаете, должен иметь приемник с 3 проводами, идущими от двигателя к приемнику, чтобы вентилятор мог управляться с помощью пульта дистанционного управления и двух настенных выключателей. Если ваши провода разделены, необходимо внести изменения только в соединения. Если они сгруппированы (например, как у меня на рисунке ниже), соедините сгруппированные контакты вместе. Обрежьте провод, идущий ОТ двигателя вентилятора, который идет на свет (в моем случае этот провод синий). Обязательно оставьте достаточно места с каждой стороны разреза и закройте конец провода, предназначенный для приемника, пластиковой гайкой.

ШАГ 7. Выполните электрические соединения

С помощью пластиковых гаек скрепите указанные ниже провода вместе. Убедитесь, что нет свободных прядей или соединений.

Предполагается, что черный провод управляет вентилятором, а синий — комплектом подсветки на вентиляторе. Ознакомьтесь с документацией, прилагаемой к прибору, для получения инструкций по правильному подключению.

От вентилятора к ресиверу
Если у вашего вентилятора сгруппированы провода, после обрезки светового провода вы просто присоедините их как обычно к сгруппированному проводу от ресивера. Если ваш вентилятор поставляется без сгруппированных проводов, подключите провода в соответствии с приведенными ниже примечаниями:
Черный провод присоединяется к черному проводу на приемнике.
Белый провод присоединяется к белому проводу на приемнике.

От ресивера к розетке
Черный провод «AC in L» подключается к Горячему проводу в розетке — подключен к выключателю, которым вы хотите управлять вентилятором. Этот провод чаще всего черный или красный. Мой черный.
Белый провод «AC in N» (который уже подключен к Белый провод от вентилятора) подключается к нейтральному проводу (белый) в выходной коробке.
Синий Провод от приемника закрывается пластиковой проволочной гайкой.

От вентилятора к розетке
Синий провод , который мы обрезали (свет), подключается к другому проводу под напряжением в розетке, подключенному к выключателю, которым вы хотите управлять светом (мой красный).
Зеленые провода (оба идущие от приемника и подсоединенные к нижней тяге) крепятся к Провод заземления (зеленый или неизолированный провод) в распределительной коробке.
Белый провод от вентилятора уже был присоединен к нейтральным проводам (белый) от ресивера и распределительной коробки.

Теперь при включении одного выключателя пульт будет управлять светом. Другой переключатель будет включать и выключать вентилятор, а пульт дистанционного управления будет управлять скоростью вентилятора, расписанием и т. д., когда переключатель находится в положении ON.

ШАГ 8: Добавление лопастей вентилятора

Вставьте лопасти вентилятора в прорези в двигателе и совместите отверстия для винтов между ними. Закрепите лезвия тремя винтами. Повторите этот шаг для всех лезвий.

ШАГ 9: Добавьте свет

Следуйте инструкции по установке комплекта освещения. Мой вентилятор имеет монтажное кольцо, а также светодиодную подсветку. Подключите фонарь к вентилятору, затем привинтите монтажное кольцо и фонарь тремя винтами с замочной скважиной.

Осторожно поднимите стекло к вентилятору и поверните по часовой стрелке, пока стекло не будет плотно прилегать. Не затягивайте слишком сильно.

ШАГ 10: Проверка вентилятора с помощью пульта дистанционного управления

Убедитесь, что все соединения работают, снова включив питание и подтвердив работу переключателей и пульта дистанционного управления. Если свет или вентилятор не работают, проверьте надежность соединений проводов. При возникновении проблем с функцией вентилятора или пультом дистанционного управления см. раздел «Устранение неполадок» в руководстве по эксплуатации.

ШАГ 11: Прикрепите навес к потолку

Помните навес, который мы оставили на вершине вентилятора в прошлом? Теперь, когда вы убедились, что вентилятор работает правильно (успех!!), закрепите навес над путаницей проводов на потолке. Во-первых, уберите все провода в потолочную коробку или поднесите их как можно ближе к приемнику. Будьте осторожны, чтобы не ослабить какие-либо проводные соединения во время этого шага. Поднимите навес к потолку и следуйте инструкциям, чтобы прикрепить навес к потолку. У моего вентилятора есть два крепежных винта и кольцо навеса, которое защелкивается на винтах для красивого законченного вида.

Всё! Готово! Бьюсь об заклад, это потрясающе, наконец-то понять, как подключить потолочный вентилятор к двум настенным выключателям. Еще ЛУЧШЕ, если это не первый вентилятор, который вы установили в своем помещении. И ДЕЙСТВИТЕЛЬНО хорошо, если это третий вентилятор, который вы пытались установить (как я). После этого я либо займусь тремя другими потолочными вентиляторами, которые хочу заменить в течение следующих двух недель, либо через 2 года они все еще будут старыми, золотыми и белыми версиями.

Если этот пост был полезен или у вас есть дополнительные вопросы о вашем конкретном вентиляторе или проводке, дайте мне знать в комментариях ниже! Я не электрик, но я сделаю все возможное, чтобы помочь вам!

Хотите быть в курсе моих новых проектов? Приходите пообщаться на моих аккаунтах в социальных сетях ниже!

By What BB Built 9 февраля 2022 г. Домашний декор, обустройство дома10 комментариев о том, как установить потолочный вентилятор на два настенных выключателя

Часто задаваемые вопросы — Schneider Electric

 {"searchBar":{"inputPlaceholder":"Search by ключевое слово или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"}}

0.0.0″> Двигатель 415 В, изоляция класса F, сопротивление dv/dt 1 кВ/мкс, Can can… Выдерживаемая мощность dT составляет 1 кВ/мкс. Следовательно, мы не можем рассматривать этот двигатель как класс частотно-регулируемого привода…

Опубликовано: 29.12.2014 Последнее изменение: 26.07.2022

отходящие выключатели вместо…

Да, вы можете использовать RCBO в качестве замены MCB и RCB. В общем, RCBO в основном является автоматическим выключателем в дополнение к устройству защитного отключения. Он обеспечивает перегрузку по току, короткое замыкание, а также заземление…

Опубликовано: 17.03.2019 Последнее изменение: 24.07.2022

Что такое определение ANSI 46 — обратная последовательность / дисбаланс?

6.2.1″> Защита от асимметрии фаз, обнаруженная путем измерения тока обратной последовательности: чувствительная защита для обнаружения 2-фазных замыканий на концах длинных линий защита оборудования от…

Опубликовано:14.10.2018 Последнее изменение:20.07.2022

В чем разница между датчиком, устанавливаемым заподлицо, и датчиком, устанавливаемым заподлицо?

Различие между датчиками, устанавливаемыми заподлицо и заподлицо, приведено ниже: Датчики заподлицо фактически имеют экран, который ограничивает магнитное поле, так что оно излучается только за пределы поверхности…

Опубликовано:2 /28/2014 Последнее изменение: 26.07.2022

Часто задаваемые вопросы о популярных видеоПопулярные видео

Видео: Как загрузить конфигурацию Advantys island (STB NIP. ..

Видео: Что подразумевается под стыковым соединением и что…

Как сравнить разные файлы SEPAM в SFT2841?

Узнать больше через наш FAQ по общим знаниямОбщие знания

Что подразумевается под симметричными и асимметричными токами отключения?

Проблема: Клиент хочет знать значение симметричного и асимметричного тока отключения автоматического выключателя и что они означают. Разрешение прерывателя: — Симметричный…

Опубликовано:30.09.2021 Последнее изменение:01.08.2022

Почему некоторые продукты имеют двойной код с двумя классами защиты IP (например, IP65 / IP67)?

Вторая характеристическая цифра в обозначении IP указывает на степень защиты, обеспечиваемую корпусом, от вредного воздействия на оборудование из-за проникновения воды.
