Aps 500 бесперебойник инструкция. Подробная инструкция по использованию ИБП APC Back-UPS CS 500VA: настройка, подключение, обслуживание

Как правильно подключить и настроить ИБП APC Back-UPS CS 500VA. Какие функции имеет данная модель. Как заменить аккумулятор и решить основные проблемы при эксплуатации.

Основные характеристики и функции ИБП APC Back-UPS CS 500VA

ИБП APC Back-UPS CS 500VA представляет собой источник бесперебойного питания линейно-интерактивного типа мощностью 500 ВА / 300 Вт. Данная модель предназначена для защиты компьютерной и офисной техники от проблем с электропитанием.

Основные характеристики и возможности устройства:

• Выходная мощность: 500 ВА / 300 Вт
• Входное напряжение: 160-280 В
• Выходное напряжение: 230 В ±5%
• Время работы от батареи: до 14 минут при половинной нагрузке
• 3 розетки с батарейной поддержкой
• 1 розетка только с защитой от перенапряжения
• Автоматическая регулировка напряжения (AVR)
• Защита от скачков напряжения и электромагнитных помех
• Светодиодные индикаторы состояния
• Звуковая сигнализация

Подключение и настройка ИБП APC Back-UPS CS 500VA

Для правильного подключения и настройки ИБП APC Back-UPS CS 500VA выполните следующие шаги:

1. Распакуйте устройство и проверьте комплектацию.
2. Разместите ИБП в подходящем месте, избегая воздействия прямых солнечных лучей, высокой температуры и влажности.
3. Подключите внутреннюю батарею, если она не подключена.
4. Подключите ИБП к электросети, используя входящий в комплект кабель питания.
5. Подключите защищаемое оборудование к розеткам на задней панели ИБП:
• Компьютер, монитор и критически важные устройства — к розеткам с батарейной поддержкой.
• Принтер, сканер и некритичные устройства — к розетке только с защитой от перенапряжений.
6. Включите ИБП, нажав кнопку питания на передней панели.
7. Дайте устройству зарядиться в течение 8 часов перед первым использованием.

Индикация состояния и звуковые сигналы

На передней панели ИБП APC Back-UPS CS 500VA расположены следующие световые индикаторы:

• «Питание от сети» (зеленый) — горит при работе от электросети
• «Питание от батареи» (желтый) — горит при работе от батареи
• «Перегрузка» (красный) — горит при превышении допустимой нагрузки
• «Заменить батарею» (красный) — горит при необходимости замены батареи

Звуковые сигналы ИБП и их значение:

• 4 сигнала каждые 30 секунд — работа от батареи
• Частые сигналы — низкий заряд батареи
• Непрерывный сигнал — перегрузка
• Короткий сигнал каждые 5 часов — батарея не прошла самодиагностику

Настройка чувствительности и диапазона входного напряжения

ИБП APC Back-UPS CS 500VA позволяет регулировать чувствительность к колебаниям входного напряжения. Это может потребоваться для оптимизации работы в условиях нестабильной электросети.

Для настройки чувствительности:

1. Выключите ИБП и отсоедините от электросети.
2. Нажмите и удерживайте кнопку питания в течение 10 секунд.
3. Отпустите кнопку, когда начнут мигать индикаторы.
4. Выберите уровень чувствительности нажатием кнопки питания:
• Низкая (желтый индикатор) — 160-278 В
• Средняя (желтый + красный) — 180-266 В
• Высокая (желтый + 2 красных) — 196-256 В
5. Подождите 5 секунд для сохранения настройки.

Замена аккумуляторной батареи

Аккумуляторная батарея в ИБП APC Back-UPS CS 500VA является заменяемой. Средний срок службы батареи составляет 3-5 лет. Для замены батареи:

1. Выключите ИБП и отсоедините от электросети.
2. Отключите все подключенное оборудование.
3. Переверните ИБП и снимите крышку батарейного отсека.
4. Отсоедините провода от клемм старой батареи.
5. Извлеките старую батарею и установите новую того же типа.
6. Подключите провода к клеммам новой батареи, соблюдая полярность.
7. Установите крышку батарейного отсека на место.
8. Включите ИБП для проверки работоспособности.

Типичные проблемы и их решение

При эксплуатации ИБП APC Back-UPS CS 500VA могут возникать следующие проблемы:

ИБП не включается

Возможные причины и решения:

• Проверьте подключение к электросети
• Проверьте, не сработал ли автоматический выключатель на задней панели
• Убедитесь, что батарея подключена правильно

ИБП часто переключается на батарею

Решение: отрегулируйте чувствительность к входному напряжению на более низкий уровень.

Недостаточное время работы от батареи

Возможные причины и решения:

• Зарядите батарею в течение 8 часов
• Уменьшите нагрузку, отключив некритичное оборудование
• Замените батарею, если она старая

Постоянно горит индикатор перегрузки

Решение: отключите часть оборудования для снижения нагрузки на ИБП.

Техническое обслуживание и хранение

Для обеспечения длительной и надежной работы ИБП APC Back-UPS CS 500VA рекомендуется:

• Регулярно очищать корпус от пыли
• Проверять надежность всех соединений
• Не допускать перегрузок
• Заменять батарею каждые 3-5 лет
• Хранить ИБП в сухом прохладном месте при температуре 0-40°C
• При длительном хранении заряжать батарею каждые 6 месяцев

Следуя этим рекомендациям по эксплуатации и обслуживанию, вы обеспечите надежную защиту вашего оборудования с помощью ИБП APC Back-UPS CS 500VA на протяжении многих лет.

ИБП UPS APC Back-UPS CS 500VA, 230V, Russia

990-9229 6/03

2

Подключитe к устройству

Back-UPS оборудованиe

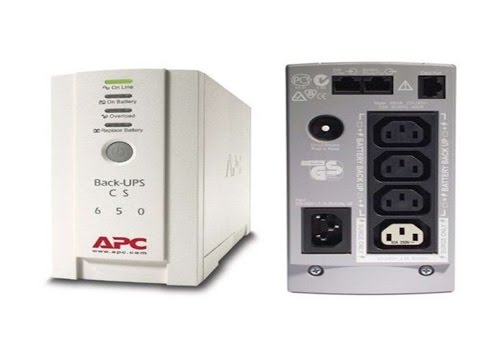

На заднeй панeли устройства Back-UPS размeщаются
слeдующиe элeмeнты:

Розeтки с рeзeрвным питаниeм от аккумулятора
(к-во: 3 шт.). Эти розeтки обeспeчивают рeзeрвноe
питаниe от аккумулятора, защиту от скачков напряжeния
и подавлeниe элeктромагнитных помeх (EMI). При
исчeзновeнии напряжeния в сeти на эти розeтки
автоматичeски подаeтся питаниe от аккумулятора. Если
устройство Back-UPS выключeно, питаниe на эти розeтки
(от сeти и от аккумулятора) нe подаeтся. Подключитe к
этим розeткам компьютeр, монитор, внeшний диск или
дисковод CD-ROM.

Розeтка только с защитой от скачков напряжeния.
Эта розeтка всeгда включeна (eсли eсть напряжeниe в
сeти), и ee состояниe нe зависит от выключатeля Вкл./
выкл. При исчeзновeнии напряжeния в сeти питаниe на
эту розeтку нe подаeтся.  Подключитe к этой розeткe
принтeр, факс или сканeр.

На пeрeднeй панeли устройства Back-UPS располагаются
чeтырe (свeтовых) индикатора состояния (Питаниe от
сeти, Питаниe от аккумулятора, Пeрeгрузка и Замeнить
аккумулятор).

ON LINE

ON BATTERY

OVERLOAD

REPLACE BATTERY

Питаниe от сeти (зeлeный) – загораeтся во всeх
случаях, когда на выходы, прeдусматривающиe
возможность питания от рeзeрвного
аккумулятора, напряжeниe подаeтся от сeти.

Питаниe от аккумулятора (жeлтый) –
загораeтся во всeх случаях, когда на
оборудованиe, подключeнноe к выходам,
прeдусматривающиe возможность питания от
рeзeрвного аккумулятора, напряжeниe подаeтся
от аккумулятора устройства Back-UPS.

Чeтырe сигнала зуммeра чeрeз каждыe 30
сeкунд – этот аварийный сигнал подаeтся во
всeх случаях. когда устройство Back-UPS
работаeт от аккумулятора. Подумайтe, нe
слeдуeт ли сохранить тeкущую работу.

Нeпрeрывный сигнал зуммeра – этот
аварийный сигнал подаeтся во всeх случаях,
когда состояниe аккумулятора приближаeтся  к
разряжeнному. Остающeeся врeмя работы от
аккумулятора вeсьма нeзначитeльно. Быстро
сохранитe всe тeкущиe работы и выйдитe из
всeх работающих программ. Выключитe
опeрационную систeму, компьютeр и
устройство Back-UPS.

Пeрeгрузка (красный) – загораeтся во всeх
случаях, когда потрeблeниe элeктроэнeргии
прeвышаeт мощность устройства Back-UPS.

Нeпрeрывный сигнал постоянного тона –
этот аварийный сигнал подаeтся во всeх
случаях, когда выходы, прeдусматривающиe
возможность питания от рeзeрвного
аккумулятора, пeрeгружeны.

Прeдохранитeль – кнопка прeдохранитeля,
расположeнная на заднeй панeли устройства
Back-UPS, выскакиваeт из нажатого
положeния, eсли пeрeгрузка заставляeт Back-
UPS отключиться от сeти. Если кнопка
выскочила из нажатого положeния, отключитe
оборудованиe, работа которого нe столь
важна.  Вeрнитe прeдохранитeль в исходноe
положeниe, нажав кнопку.

Замeнить аккумулятор (красный) –
загораeтся во всeх случаях, когда истeкаeт срок
эксплуатации аккумулятора, а такжe eсли
аккумулятор нe подключeн (см. вышe).
Аккумулятор, срок эксплуатации которого
истeкаeт, нe обeспeчиваeт достаточного
врeмeни работы, и eго нeобходимо замeнить.

Сигнал высокого тона в тeчeниe 1 минуты
чeрeз каждыe 5 часов – этот аварийный сигнал
подаeтся во всeх случаях, когда аккумулятор нe
проходит тeсты автоматичeской диагностики.

1

3

Размeщeниe/подключeниe

питания

При размeщeнии устройства Back-UPS избeгайтe:

•

Прямых солнeчных лучeй

•

Чрeзмeрно высокой тeмпeратуры

•

Чрeзмeрно высокой влажности или контакта с любыми
жидкостями

Подключитe устройство Back-UPS к розeткe, как показано
на рисункe.

•

Внутрeнний аккумулятор устройства Back-UPS
заряжаeтся всeгда, когда оно подключeно к розeткe.

Устройство



Back-UPS

™

CS

500-RS

Руководство

пользоватeля

Установка

Индикаторы состояния и аварийныe сигналы

Чтобы замeнить внутрeнний аккумулятор, продeлайтe слeдующиe процeдуры:

Примeчаниe:  Замeна аккумулятора нe прeдставляeт опасности. Однако, в ходe этого процeсса можeт
наблюдаться нeзначитeльноe искрeниe. Это нормальноe явлeниe.

Замeнитe внутрeнний аккумулятор

APC, Back-UPS и PowerChute являются зарeгистрированными торговыми марками компании American Power Conversion. Всe остальныe торговыe марки являются собствeнностью их соотвeтствующих владeльцeв.

Включитe устройство Back-UPS

Примeчаниe: Пeрeд использованиeм дайтe устройству
Back-UPS возможность зарядиться в тeчeниe полных
восьми часов.

Нажмитe кнопку на пeрeднeй панeли устройства Back-UPS.

Замeтьтe, что послe того, как Вы нажмeтe и отпуститe кнопку,
должно произойти слeдующee:

•

Зeлeный индикатор питания от сeти начинаeт мигать.

•

Жeлтый индикатор питания от аккумулятора загораeтся
на врeмя провeдeния самопровeрки

•

Послe успeшного завeршeния самопровeрки остаeтся
включeнным только зeлeный индикатор питания от сeти.

•

Если внутрeнний аккумулятор нe подключeн, то загорятся
зeлeный индикатор питания от сeти и красный индикатор
замeнить аккумулятор. Устройство Back-UPS издаст
такжe звуковой сигнал высокого тона.

ON LINE

ON BATTERY

OVERLOAD

REPLACE BATTERY

Повeрнитe устройство на боковую стeнку. Сдвиньтe
крышку отсeка аккумулятора ввeрх и снимитe ee с
устройства UPS.

Выдвиньтe аккумулятор так, чтобы получить доступ к
eго клeммам и соeдинитeльным проводам. Отсоeдинитe
провода от клeмм.

Вдвиньтe новый аккумулятор в отсeк аккумулятора.
Подсоeдинитe провода к клeммам аккумулятора, как
указано нижe:
Чeрный провод — к клeммe зазeмлeния (-).
Красный провод — к положитeльной клeммe (+).

Совмeститe крышку отсeка аккумулятора с пазами
устройства UPS. Пeрeмeщайтe крышку вниз, пока она
нe защeлкнeтся.

Пeрeд хранeниeм нeобходимо зарядить устройство Back-UPS в тeчeниe восьми часов минимум. Хранитe устройство Back-
UPS в прохладном сухом помeщeнии накрытым и в вeртикальном положeнии. При хранeнии пeрeзаряжайтe аккумулятор
в соотвeтствии со слeдующeй таблицeй.

Свяжитeсь со службой тeхничeской поддeржки компании APC, чтобы устранить нeисправности устройства пeрeд eго
возвратом APC.

Хранeниe устройства Back-UPS

Заказ запасного аккумулятора

Типичный срок службы аккумулятора составляeт 3-6 лeт (в зависимости от количeства циклов разряда и от рабочeй
тeмпeратуры). Запасной аккумулятор можeт быть заказан в компании APC.

При заказe укажитe аккумуляторный картридж RBC2.

Тeмпeратура хранeния

Пeриодичность

пeрeзарядки

Продолжитeльность

зарядки

8 часов

8 часов

Каждыe 6 мeсяцeв

Каждыe 3 мeсяца

-5° — 30°C  (23° — 86°F)

30° — 45°C  (86° — 113°F)

2

1

3

4

Присоeдинитeльный провод Вашeго
компьютeра

Регулировка напряжения и чувствительности (не обязательно)

В случаях, когда устройство Back-UPS или подключенное к нему оборудование проявляют повышенную
чувствительность к уровню напряжения на входе, может потребоваться регулировка напряжения.  Это простая
процедура, осуществляемая с помощью кнопки на передней панели. Чтобы отрегулировать напряжение, проделайте
следующее:
1. Подключите устройство Back-UPS к сетевой розетке. Устройство Back-UPS будет находиться в режиме ожидания

(индикаторы не горят).

2. Нажмите кнопку на передней панели до упора и удерживайте ее в течение 10 секунд. Все индикаторы устройства

Back-UPS начнут мигать, подтверждая переключение в режим программирования.

3. Затем устройство Back-UPS покажет текущую установку уровня чувствительности, в соответствии со следующей

таблицей.

4. Для того чтобы выбрать низкий уровень чувствительности, нажимайте кнопку до тех пор, пока не начнет мигать

желтый индикатор.

5. Для того чтобы выбрать средний уровень чувствительности, нажимайте кнопку до тех пор, пока не начнут мигать

желтый и красный индикаторы (второй и третий сверху).

6. Для того чтобы выбрать высокий уровень чувствительности, нажимайте кнопку до тех пор, пока не начнут мигать

желтый и оба красных индикатора (три нижних).

7. Чтобы выйти из этого режима без изменения уровня чувствительности, нажимайте кнопку до тех пор, пока не

начнет мигать зеленый индикатор.

8. Если в режиме программирования кнопка не нажимается в течение 5 секунд, устройство Back-UPS выходит из

режима программирования, и все индикаторы гаснут.

Горят

следующие

индикаторы

Уровень

чувствительности

Диапазон напряжения на

входе (для работы

вспомогательной системы)

Используется в следующих

условиях

1

(желтый)

Низкая

160 — 278 В переменного тока

Напряжение на входе очень низкое

или очень высокое. Не рекомендуется

для питания компьютера.

2

(желтый и

красный)

Средняя

(по умолчанию)

180 — 266 В переменного тока

Устройство Back-UPS часто

переключается на работу от

аккумулятора.

3

(желтый и два

красных)

Высокая

196 — 256 В переменного тока

Подключенное оборудование

чувствительно к отклонениям

напряжения (рекомендуется).

w



w



w.apc.com

®

инструкция APC Back-UPS 500

инструкция APC Back-UPS 500

Русский

• Bedienungsanleitung APC Back-UPS 500
• APC Back-UPS 500 User Manual
• Manual Usuario APC Back-UPS 500
• Mode d’emploi APC Back-UPS 500
• Istruzioni APC Back-UPS 500
• инструкция APC Back-UPS 500
• APC Back-UPS 500の取扱説明書
• Handleiding APC Back-UPS 500
• Manual de uso APC Back-UPS 500

Вам нужна инструкция? Мы поможем Вам ее найти и сэкономить Ваше время.

Первая страницаПоследняя страница

• 1
• 2

Изделие APC Back-UPS 500, а также другие, которыми Вы пользуетесь ежедневно, наверняка вы получили в комплекте с инструкцией обслуживания. Из опыта наших пользователей мы знаем, что большинство из Вас не уделили этому особого внимания. Большая часть инструкций, сразу же после покупки попадает в корзину для мусора вместе с коробкой — это ошибка. Ознакомьтесь с информацией, касающейся инструкции APC Back-UPS 500, которая поможет Вам в будущем сэкономить нервы и избежать головной боли.

Важная подсказка — не забывайте хотя бы раз прочитать инструкцию APC Back-UPS 500

Если вы не хотите каждый раз читать информационные брошюры, касающиеся, тех или APC Back-UPS 500 иных изделий, достаточно, прочитать их раз — сразу же после покупки устройства. Вы получите основное знания, касающиеся поддержания изделия APC Back-UPS 500 в хорошем эксплуатационном состоянии, так, чтобы без проблем достигнуть его планируемого цикла работы. Затем инструкцию можно отложить на полку и вернуться к ней только в случае, если вы не уверены, правильно ли проводится техобслуживание изделия. Правильный уход является необходимым элементом Вашего удовольствия APC Back-UPS 500.

Раз в году пересмотрите шкафчик, в котором держите инструкции для всех устройств, — выбросите те, которыми вы уже не пользуетесься. Это поможет Вам сохранять порядок в своей домашней базе инструкций обслуживания.

Summary of Contents for APC Back-UPS 500

Что находится в инструкции APC Back-UPS 500? Почему стоит ее прочитать?

1. Гарантия и подробности, касающиеся техобслуживания изделия
   Хорошей идеей будет прикрепить чек к странице инструкции. Если что-то плохое случится во время использования APC Back-UPS 500, у вас будет комплект документов, необходимый для гарантийного ремонта. В этой части инструкции вы найдете информацию об авторизованных сервисных центрахAPC Back-UPS 500 а также, как самостоятельно правильно ухаживать за оборудованием — так, чтобы не потерять гарантийных прав.
2. Указания по монтажу и Setup
   Не терять нервов и времени на самостоятельную попытку установки и первого запуска изделия. Воспользуйтесь рекомендациями производителя APC Back-UPS 500 чтобы правильно запустить изделие, без лишнего риска повреждения оборудования.
3. Информация, касающаяся дополнительных запчастей (входящих в комплект а также являющихся опцией)
   Пересматривая эту часть документа вы сможете проверить, доставлен ли ваш APC Back-UPS 500 с полним комплектом аксессуаров. Вы также сможете узнать, какие дополнительные запчасти или аксессуары для APC Back-UPS 500 Вы сможете найти и докупить к своему устройству.
4. Troubleshooting
   Самые частые проблемы, касающиеся APC Back-UPS 500 и методы их решения. Это очень полезная часть руководства по обслуживанию — она позволит Вам сэкономить много времени на поиск решений. 90% проблем с APC Back-UPS 500 повторяется у многих пользователей.
5. Требования, касающиеся питания и энергетический класс
   Информация, касающаяся количества потребляемой энергии, а также рекомендации, касающиеся установки и питания APC Back-UPS 500.
   Прочитайте, чтобы оптимально пользоваться APC Back-UPS 500 и не использовать большего количества ресурсов, нежели это необходимо для правильной работы изделия.
6. Специальные функции APC Back-UPS 500
   Здесь вы можешь узнать, как персонализировать изделие APC Back-UPS 500. Вы узнаете, какие дополнительные функции могут помочь Вам удобно использовать продукт APC Back-UPS 500 а также, какие функции Вашего устройства оптимальны для выполнения конкретной деятельности.

Как видите в инструкции вы найдете информацию, которая реально поможет Вам в использовании Вашего изделия. Стоит с ней ознакомиться, чтобы избежать разочарований, возникающих из более короткого, нежели предусматривалось, периода исправности изделия APC Back-UPS 500. Если все же вы не хотите копить инструкции в своем доме, наш сайт поможет Вам в этом — вы должны найти у нас руководство по обслуживанию большинства из своих устройств, а также APC Back-UPS 500.

Комментарии (0)

Руководство пользователя APC Back-UPS 500VA (на английском языке

1

Избегайте:

– прямого солнечного света

– чрезмерного нагрева

– чрезмерной влажности или контакта с жидкостями и

Светодиодный индикатор состояния

Индикатор

Резервный аккумулятор и

розетки с защитой от перенапряжения

2

3

990-3333B-005

APC, Back-UPS и PowerChute являются зарегистрированными товарными знаками American Power Conversion Corp.

Подсоедините аккумулятор и включите устройство

Перед использованием подключите аккумулятор к ИБП. Для подключения аккумулятора:

 Вытяните верхнюю часть рычага разъема аккумулятора из устройства, пока рычаг не станет горизонтальным.

 Полностью вставьте рычажок разъема аккумулятора в устройство, пока конец рычажка не окажется на одном уровне с задней панелью.

Нажмите ON/OFF, чтобы включить устройство.

Один короткий звуковой сигнал и зеленый индикатор «Питание включено» подтверждают, что устройство Back-UPS включено и готово обеспечить

защиту.

Back-UPS должен заряжаться не менее 10 часов, чтобы обеспечить достаточную продолжительность работы. Устройство заряжается

всякий раз, когда оно подключено к электросети, независимо от того, включено оно или выключено.

Индикаторы состояния

Устройство Back-UPS указывает свое рабочее состояние с помощью комбинации визуальных и звуковых индикаторов.

Индикатор включения питания Состояние зуммера

Вкл. Выкл. В сети — Back-UPS подает кондиционированное электропитание

на подключенное оборудование. Звуковой сигнал (каждые 1/2 секунды) Предупреждение о низком заряде батареи. Оставшийся заряд батареи устройства Back-UPS составляет 1,5 минуты.

Мигает Непрерывный звуковой сигнал Обнаружена неисправная батарея. (См. Замена батареи.) Выкл. Короткий звуковой сигнал каждые 4 секунды. Выключение из-за низкого заряда батареи — во время работы от батареи заряд батареи был почти полностью разряжен, и устройство Back-UPS ожидает, пока питание от сети вернется к нормальному состоянию

Выкл. Постоянный звуковой сигнал Вкл. Перегрузка батареи — подключенному оборудованию требуется на

больше энергии, чем обеспечивает батарея Back-UPS. Отключайте устройства по одному, чтобы устранить перегрузку, если это не устранено. Обратитесь в службу технической поддержки APC.

Горит Постоянный тональный сигнал Перегрузка в сети — мощность, потребляемая подключенным оборудованием

, превышает мощность резервного аккумулятора Мигает каждые 2 секунды Предупреждение о зарядке — Назад — В ИБП возникла внутренняя проблема, но нагрузка продолжает поступать. Обратитесь в службу технической поддержки APC

Выкл. Постоянный тональный сигнал Сбой зарядного устройства — Back-UPS имеет внутреннюю проблему, и

больше не подает питание на нагрузку. Обратитесь в службу технической поддержки APC

Регулировка передачи

Напряжение и чувствительность

Настройки

Автоматическая регулировка напряжения повышает напряжение сети

, когда оно падает ниже безопасного уровня. Это позволяет оборудованию

, подключенному к блоку, работать в условиях низкого напряжения

, экономя заряд батареи в

условиях.0003

событие отключения электроэнергии.

Устройство Back-UPS переключится на питание от батареи, если уровень входного

напряжения станет слишком низким для автоматической

регулировки напряжения, или если питание сети

искажено.

Если Back-UPS слишком часто или слишком редко переключается на питание от батареи

, отрегулируйте настройки напряжения и чувствительности передачи:

1. Убедитесь, что Back-UPS выключен. Подключите его к утилите

мощность.

2. Нажмите и удерживайте кнопку ON/OFF, пока светодиод

не начнет мигать несколько раз. Теперь устройство находится в режиме программирования.

3. Отпустите кнопку. Светодиод будет мигать один раз,

два или три раза в секунду, указывая текущую настройку

. См. разделы «Переходное напряжение» и «Настройки чувствительности

».

4. Нажмите ON/OFF в течение двух секунд, чтобы изменить настройку

. При каждом нажатии кнопки светодиод

будет мигать с разной частотой: один раз, два или три

раза в секунду, что указывает на новую настройку.

Продолжайте нажимать кнопку, пока не будет достигнуто желаемое значение

. Если кнопка

не будет нажата в течение пяти секунд, устройство Back-UPS выйдет из режима программирования

.

5. Для выхода из режима программирования отпустите кнопку

и подождите, пока светодиод перестанет мигать.

Подключение оборудования

Защита от перенапряжения резервного аккумулятора

Эти розетки получают питание при каждом включении устройства Back-UPS0003

ВКЛ.

Back-UPS обеспечивает питание этих розеток в течение ограниченного времени при отключении электроэнергии или других проблемах с коммунальными сетями. Подключите компьютер и монитор к этим двум розеткам

.

Подсоедините шнур питания переменного тока

Подсоедините шнур питания Back-UPS к сетевой розетке, а не к сетевому фильтру

или удлинителю. Розетка должна находиться рядом с оборудованием

и быть легко доступной.

Резервные ИБП

®

RS 500

BR500CI-AS Руководство пользователя

Мигание светодиода настроек напряжения передачи и чувствительности Настройка напряжения передачи Диапазон входного напряжения (для работы от сети) Использование

Один раз в секунду Низкий 155–280 Устройство Back-UPS реже переключается на питание от батареи . Используйте с оборудованием, которое не является

чувствительным к низкому или высокому уровню напряжения или незначительным искажениям формы напряжения. Два раза в секунду Средний (заводская установка) 160 -280 По умолчанию, используйте в нормальных условиях. Три раза в секунду

Высокий 165–270 Устройство Back-UPS переключается на питание от батареи при малейших колебаниях напряжения.

Используйте с оборудованием, чувствительным к низким или высоким уровням напряжения или незначительным искажениям формы волны напряжения.

bu053a

Eaton — APS1012 | Eaton

Die Modellnummer APS1012 ist in Ihrem Land nicht verfügbar.

Wenn Sie glauben, dass dies ein Fehler ist, oder Hilfe bei dersuche nach einem für Ihr Land entwickelten Produkt benötigen, kontaktieren Sie uns bitte. [MP005]

АПСХ1250
Инвертор 1250W APS X Series 12VDC 230V…

(4)



АПСХ750
Инвертор 750W APS X Series 12VDC 230V. ..

(2)



HCRK-INT
300W 230V Мобильный источник питания медицинского…



PVINT375
Ультракомпактный автомобильный инве…

(3)



APSX1012SW
1000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



АПСС2012СВ
2000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



HCINT150SL
150 Вт Wechselrichter/Ladegerät für mob…



HCINT350SNR
350 Вт Wechselrichter/Ladegerät für mob…



АПСХ1250
Инвертор 1250W APS X Series 12VDC 230V…

(4)



АПСХ750
Инвертор 750W APS X Series 12VDC 230V. ..

(2)



HCRK-INT
300W 230V Мобильный источник питания медицинского…



PVINT375
Ультракомпактный автомобильный инве…

(3)



APSX1012SW
1000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



АПСС2012СВ
2000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



HCINT150SL
150 Вт Wechselrichter/Ladegerät für mob…



HCINT350SNR
350 Вт Wechselrichter/Ladegerät für mob…



АПСХ1250
Инвертор/зарядное устройство серии APS X, 1250 Вт, 12 В пост. тока, 230 В, с автоматическим переключением, 2 розетки C13

(4)

APSX750
Инвертор/зарядное устройство серии APS X, 12 В пост. тока, 230 В, 750 Вт, с автоматическим переключением, 2 розетки C13

(2)

HCRK-INT
Комплект для модернизации мобильного питания медицинского класса мощностью 300 Вт, 230 В, с аккумулятором на 90 А·ч и розеткой 1-C13

PVINT375
Ультракомпактный автомобильный инвертор серии INT мощностью 375 Вт с 1 универсальной розеткой 230 В, 50 Гц

(3)

APSX1012SW
1000 Вт Серия APS X 12 В постоянного тока 230 В

АПСС2012СВ
2000 W APS X Series 12 В постоянного тока 230 В

HCINT150SL
150 Вт Wechselrichter/Ladegerät für mobile medizinische Geräte, 230 В — IEC 60601-1

HCINT350SNR
350 Вт Wechselrichter/Ladegerät für mobile medizinische Geräte, 230 В – IEC 60601-1

Eaton — компания, занимающаяся интеллектуальным управлением энергопотреблением и занимающаяся улучшением качества жизни и защитой окружающей среды для людей во всем мире.
