Схема подключения двух датчиков движения для освещения: Схема подключения датчика движения

Подключение двух датчиков движения на две лампочки схема

Содержание

1. Как подключить два датчика движения на одну нагрузку четыре схемы
2. Вот схема подключения с двумя датчиками движения
3. Подключение схемы с двумя датчиками движения через выключатель
4. Включение нагрузки независимо от датчика движения
5. Схема с двухклавишным выключателем
6. Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика
7. Выбор места установки датчика движения
8. Обозначение выводов датчика движения
9. Принципиальные электрические схемы подключения
10. Двухпроводное подключение датчика движения
11. Трёхпроводная схема подключения
12. Схема включения датчика движения с выключателем
13. Схема подключения нескольких датчиков
14. Схема с пускателем или контактором
15. Настройка и регулировка параметров устройства
16. Угол обзора
17. Чувствительность (SENS)
18. Задержка выключения (TIME)
19. Уровень освещенности (LUX/DAY LIGHT)
20. Ошибки монтажа и подключения

Как подключить два датчика движения на одну нагрузку четыре схемы

Здравствуйте, дорогие друзья!

И снова о датчиках движения. Судя по обращениям клиентов датчики движения набирают популярность. В статье «Как подключить датчик движения самостоятельно» я рассказывал о подключении одного датчика движения к нагрузке. Сегодня же я расскажу вам как подключить два датчика движения на одну нагрузку.

Такое подключение используется в случае когда зоны действия одного датчика движения не хватает для управления нагрузкой (светильниками). Это длинные коридоры в помещении, или длинные пролеты на улице. Или, допустим, в помещении коридор имеет сложную конфигурацию (датчик движения не «видит» объект за углом).

Для этого один датчик движения должен стоять ближе к началу промежутка, который должен быть освещен, а другой к концу промежутка.

В общем, рассмотрим как подключить два датчика движения на одну нагрузку, например группу светильников, которые должны загораться одновременно, или на один светильник.

Подключать будем инфракрасный датчик — самый популярный в применении из-за невысокой его цены. В принципе, схема пригодна для подключения и других датчиков движения с тремя выводами (ультразвуковых, микроволновых).

Вот схема подключения с двумя датчиками движения

Рассмотрим её подробнее.

Что мы видим? Датчик движения нр 1 подключен как обычно — ноль N к N на датчике, отсюда же идет нулевой провод к нагрузке, фаза L к L на датчике, второй провод с нагрузки к клемме A, Ls или L’ (в зависимости от типа и конструкции датчика) на датчике. Датчик же движения нр2 подключен параллельно датчику движения нр 1 (дублирует его).

Когда объект движется со стороны датчика нр1, он срабатывает и замыкает фазный провод на нагрузку и лампочка загорается. Объект движется дальше и попадает в зону действия датчика нр 2 и он тоже срабатывает. Но так как датчик движения уже включил лампочку, она просто продолжает гореть.

Объект покидает зону действия датчика нр 2 и через время заданное на датчиках они отключаются и выключают нагрузку (лампочка тухнет). Датчики снова переходят в ждущий режим.

Если движемся обратно то происходит всё тоже, только наоборот. Сначала срабатывает датчик движения нр 2, затем нр1.

Промежуток, во время которого лампочка будет оставаться включенной устанавливаем на обоих датчиках одинаковой (или приблизительно одинаковое). И вообще, все настройки на обоих датчиках дублируем.

Подключение схемы с двумя датчиками движения через выключатель

Здесь, как и в случае с одним датчиком движения, можно подключить схему напрямую, а можно и через одноклавишный выключатель. Это удобно. Если не хотим, чтобы датчик включался в ненужное вам время суток — просто выключили и всё. Также это удобно и при ремонте.

Включение нагрузки независимо от датчика движения

Так же как и в случае подключения одного датчика движения можно включить нагрузку независимо от датчика. Для этого используем вот такую схему подключения.

Датчик движения подключен непосредственно от сети, а для включения нагрузки (в нашем случае это лампа) используется дополнительный одноклавишный выключатель с помощью которого подаем фазу на контакт A, Ls или L’ датчика, а соответственно на нагрузку. Если нужно включить освещение принудительно, то просто включаем выключатель и лампа загорится. Если один из датчиков, или, не дай бог, оба вышли из строя, можно включить освещение принудительно.

Также это удобно при обнаружении неисправности в схеме. Не работает включение лампы автоматически. Это может не работать датчик движения, а может просто перегорела лампа. Включаем выключатель, светильник работает — смотри датчик движения.

Схема с двухклавишным выключателем

Нажимаем на выключателе клавишу 1 — подключаем схему с датчиками движения. Нажимаем клавишу 2 — загорается лампа подаем фазу на лампу минуя схему с датчиками движения, лампа загорится.

Если была полезна статья, делитесь в соцсетях. Кнопочки внизу и сбоку.

Источник

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

• буквой L обозначается вывод, к которому подключается входящая фаза;
• буквой N обозначается вывод, к которому подключают нулевой проводник;
• L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

• от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
• от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
• также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Подключение фотореле для включения освещения

Схема подключения фотореле для уличного освещения

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Как работает сенсорный выключатель — схемы подключения

Источник

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем.

Сейчас читают:

Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать конечный выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля.

Суть работы заключается в установке конечного выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания.

Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно.

Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность.

В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны.

Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Алексей Бартош

Проводка

— несколько переключателей движения параллельно ИЛИ работа для лестницы

2017 NEC 210.70.A.2 дает следующее исключение:

Исключение из (A)(2)(1), (A)(2)(2) и (A)(2)(3): в коридорах, на лестницах и у наружных входов, удаленных, центральных или допускается автоматическое управление освещением.

У меня в пристроенном гараже есть лестница, ведущая на чердак.

Означает ли приведенное выше исключение, что я могу удовлетворить требования к цепи освещения, если я установлю один датчик движения внизу лестницы, а другой вверху, чтобы управлять освещением на лестнице, без настенных тумблеров ?

Кроме того, я понимаю, как включить свет, если активируются один или оба переключателя движения — просто подключите переключатели параллельно. Но могу ли я это сделать? Нужно ли мне где-нибудь добавлять какую-либо специальную маркировку, чтобы указать на параллельную операцию?

Очень похоже на этот вопрос, но я нахожусь в Соединенных Штатах.

• проводка
• освещение
• лестница
• не включенная в другие категории
• датчик движения

Там, где требуется освещение, выключатель для такого освещения, активируемый движением, должен также иметь ручной выключатель включения/выключения. Это требование обычно реализуется как включение/выключение/автоматический переключатель.

Таким образом, два параллельных переключателя, активируемых движением, — это нормально, если оба имеют ручное дублирование (что обычно есть у всех). Маркировка не требуется, но переключатель должен находиться в обычном положении (4 фута от пола, вверху и внизу лестницы). Я предполагаю, что там уже находится текущая коробка для переключателя.

3

Некоторые настенные датчики присутствия имеют контактную операцию для ручного отключения датчика движения, поэтому я думаю, что они удовлетворят версии 210.70 2017 года даже без применения исключения. Кстати, версия 2020 года меняет формулировку на «настенное устройство управления». Если местные власти не приняли текущую редакцию, и вы думаете, что использование более новой версии NEC может вызвать изжогу у местного инспектора, вы можете позвонить им и спросить.

Нет, вы не можете управлять переключателями параллельно, как минимум 1/0 awg — это проводник минимального размера, разрешенный для параллельного соединения, но многие датчики OCC поставляются в 3-х контактных версиях, которые используют один из существующих бегунков в качестве сигнального провода.

6

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

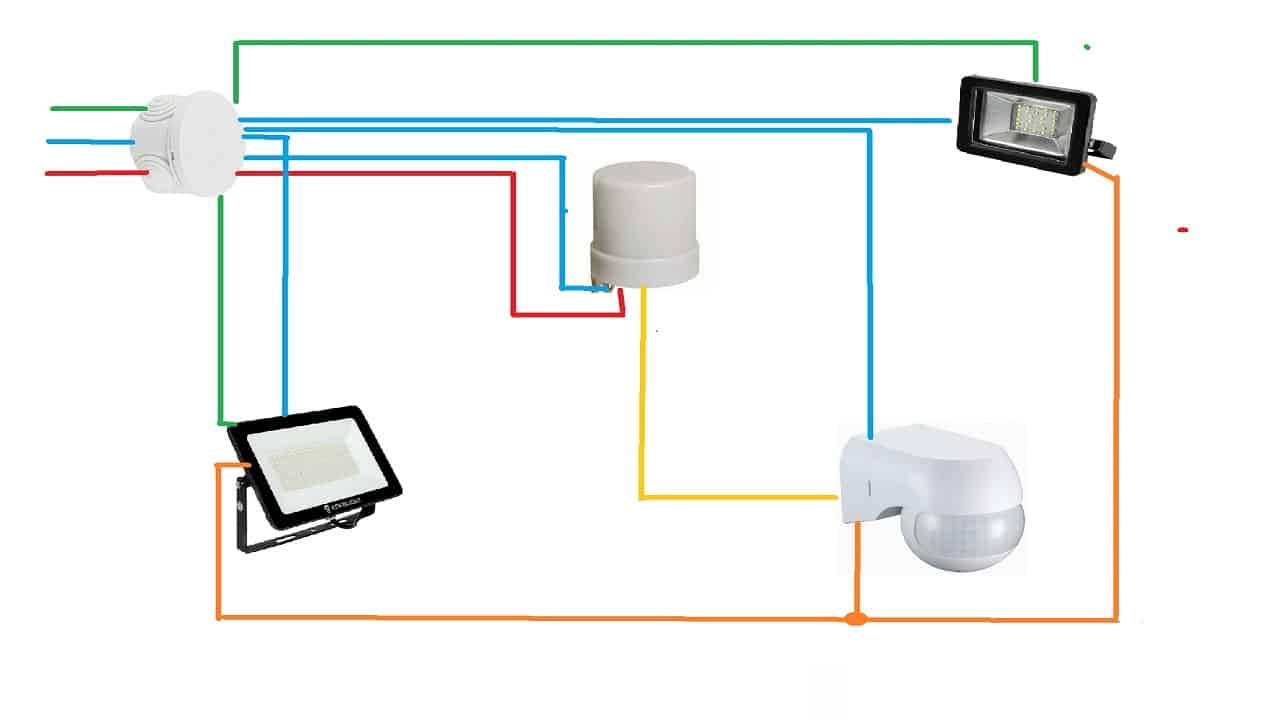

Как подключить датчик движения к нескольким источникам света

Как подключить датчик движения к нескольким источникам света. Эта статья покажет вам, как подключить несколько датчиков движения к осветительному прибору. Во-первых, вам нужно удалить существующие лампочки. Вам также нужно будет разобрать светильник, чтобы установить новый датчик. Прежде чем начать, используйте тестер напряжения, чтобы убедиться, что цепь работает правильно. Если свет не включается и не раздается звуковой сигнал, все готово!

Как подключить датчик движения к нескольким светильникам

Если вы хотите использовать датчик движения в своем доме, но не знаете, как его подключить, есть несколько простых советов, которым вы можете следовать. Во-первых, помните, что датчик движения не может видеть все. Он направленный и, следовательно, не будет обнаруживать каждое движение. Чтобы ограничить движение, вызванное одним датчиком, вам нужно соединить несколько датчиков вместе.

Когда у вас есть необходимые инструменты и оборудование, вы можете приступить к проводке. Обычно вам понадобится тестер напряжения. Это позволит вам протестировать схему и определить, есть ли какие-либо проблемы. Прежде чем продолжить, убедитесь, что вы не слышите никаких звуковых сигналов от огней.

Далее вам нужно включить датчик движения. Вы можете сделать это, подключив контакт датчика к проводу, который подключается к источнику питания переменного тока. После того, как датчик движения включен, вы можете приступить к подключению света. В некоторых случаях вам потребуется купить комплект датчика движения, который включает в себя несколько источников света, реле и все необходимое оборудование.

Как подключить несколько светильников с датчиками движения?

Если вы планируете установить в доме несколько светильников с датчиками движения, в первую очередь необходимо выполнить несколько шагов. Первым шагом является маркировка всех проводов. Это те, которые будут питать датчики движения. Вы можете использовать проволочные соединители, чтобы соединить их друг с другом. Также следует убедиться, что провода подключены надежно. Вы также можете использовать изоленту или проволочные гайки, чтобы закрепить соединения.

Еще один шаг, который следует учитывать, — это параллельное подключение нескольких светильников с датчиками движения. Это позволит вам использовать мощность одного датчика для питания другого, пока срабатывает один датчик движения. Чтобы схема работала, вы должны убедиться, что каждый датчик имеет одинаковую мощность. В противном случае огни не включатся, пока все трое не почувствуют движение.

Еще один шаг — убедиться, что лампы чистые и на них нет пыли. Вы также должны следить за тем, чтобы светильники не были перегружены большим количеством света. Вы должны разместить основной свет рядом с двумя другими источниками света, чтобы избежать перегрузки одного датчика.

Как подключить датчик движения к существующему источнику света?

При установке светильников с датчиками движения необходимо убедиться, что они включаются и выключаются автоматически. Для того, чтобы это произошло, вы должны найти один с правильной чувствительностью и диапазоном. Первый шаг — подключить датчик движения к источникам света, которыми вы хотите управлять. Для этого необходимо использовать проводной соединитель. Если у вас нет разъема для проводов, вы можете использовать изоленту для закрепления соединений.

Если вы хотите установить несколько датчиков движения, вам понадобится трехжильный кабель. Этот кабель содержит два провода, включая красный провод. Если вы устанавливаете несколько датчиков, вам также следует подключить питание к каждому из них отдельно. Свет будет автоматически включаться всякий раз, когда датчик движения обнаруживает движение.

Далее вам нужно включить датчик движения. Подключите провод питания датчика движения к источнику питания переменного тока. После того, как вы подключили этот провод, теперь вы можете подключить свет к выключателю. Переключатель должен иметь маркировку AUTO-OFF-ON. Вы также можете купить комплекты датчиков движения, которые включают в себя датчик движения, несколько источников света и реле.

Можно ли подключить датчик движения к существующему свету?

Датчики движения не являются всевидящими устройствами. Скорее, они являются направленными и предназначены для покрытия лишь небольшой площади. Если бы вы установили более одного датчика движения, вам пришлось бы использовать отдельные кабели для питания сенсорных ламп. В некоторых случаях вам может понадобиться только один датчик и один осветительный прибор.

Перед подключением датчиков к светильникам необходимо отключить питание. Вы также должны использовать тестер напряжения, прежде чем прикасаться к проводам. Перед выполнением этой задачи следует хорошо подготовить провода, так как неправильная установка может привести к ложным срабатываниям и неточным показаниям.

Чтобы подключить датчик движения к нескольким источникам света, необходимо следовать инструкциям производителя. Электропроводка трекеров движения имеет три провода. Один провод белый, другой черный. Вы должны подключить белый провод от датчика движения к белому проводу от светильника рядом с ним. Два других провода черные. Вы должны использовать изоленту, чтобы закрепить эти соединения.

Сколько проводов у датчика движения?

Датчики движения обычно имеют три провода, но они могут различаться в зависимости от модели. Обычно красный, черный и белый провода изолированы. Инструмент для зачистки проводов можно использовать, чтобы снять изоляцию с этих проводов и обнажить оголенную медь под ними. Если вы не уверены, какие провода являются основными проводами питания и проводами заземления, используйте инструмент для зачистки проводов, чтобы отследить провода и выяснить, какие из них куда идут.

Провода датчиков движения могут быть соединены последовательно или параллельно. Если у вас более одного датчика движения, вы должны подключить их последовательно, чтобы все они имели общий источник питания. Кроме того, если вы планируете использовать несколько датчиков движения в одном помещении, подключите их также параллельно. Таким образом, они образуют петлю цепи. Цепь замыкается, когда срабатывает каждый датчик.

В некоторых проводных датчиках движения используется нормально замкнутая (НЗ) проводка, в то время как в других используется нормально разомкнутая (НО) проводка. Эти датчики классифицируются как форма C, и конфигурация проводки часто указывается в руководстве по установке. Для достижения наилучших результатов используйте многожильный провод 18-го калибра, но можно использовать и более тонкие провода.

Можно ли подключать датчики движения последовательно?

Датчики движения могут подключаться параллельно или последовательно. Однако вы должны знать, что они будут работать по-разному, если они соединены вместе. У ряда датчиков движения одна линия будет подходить к одному терминалу, а другой провод — к другому. Вы также должны подключить нейтральный провод к каждому датчику.

Нормально замкнутая проводка является наиболее распространенным способом подключения датчиков движения. В большинстве случаев вы будете подключать датчики движения последовательно. Вы также можете использовать оконечный резистор с датчиками движения, чтобы предупредить систему о взломе. Однако для большинства панелей с датчиками движения в этом нет необходимости.

Датчики движения работают совместно с подсветкой и фотоэлементами. Они также могут обнаруживать тепловые и ультразвуковые сигналы. Это позволяет им действовать как миниатюрные радиолокационные системы. Датчики движения отлично подходят для домашней безопасности. Например, они могут включать и выключать свет, когда чувствуют движение. Однако некоторые модели несовместимы с люминесцентными светильниками.

Можно ли поставить 2 датчика движения на трехпозиционный переключатель?

Размещение двух датчиков движения на трехпозиционном переключателе позволяет контролировать как включение, так и выключение света. Проблема с датчиками в том, что их сложно правильно подключить. Вам нужно будет убедиться, что цветовые коды проводов идентичны. Вы также можете использовать один переключатель для управления двумя разными источниками света.

Обычно датчики движения необходимо подключать последовательно, иначе они не будут работать. Это связано с тем, что ток протекает только по полной цепи. Если цепь разорвется, ни одно устройство не получит питание. Поэтому, когда вы размещаете два датчика движения на одной цепи, оба индикатора будут выключены при отсутствии движения.

Выключатель света с датчиком движения включает основные функции, такие как обнаружение движения и источников тепла. Они полезны для мест с низкой и средней проходимостью. Однако в районах с интенсивным движением они могут быть не такими эффективными. Однако, если вы делаете свою собственную проводку, вы можете заменить существующий выключатель света датчиком движения.

Можно ли добавить датчик движения к существующему наружному освещению?

Для установки датчика движения необходимо демонтировать существующее наружное освещение. После того, как вы сняли крышку, вы должны провести провода от датчика движения к свету. Провода от датчика движения должны соединяться с проводом питания и нулевым проводом. Вам также необходимо откалибровать датчик, чтобы он работал правильно.

Если вы добавите датчик движения к существующему наружному освещению, вы сможете сэкономить электроэнергию и уменьшить световое загрязнение. Это означает, что вам не нужно будет оставлять свет на крыльце включенным в течение дня. Вы также можете использовать движущиеся огни, чтобы отпугнуть грабителей. Они знают, что попадут на камеры видеонаблюдения и будут видны вашим соседям.

При выборе датчика движения для уличного освещения убедитесь, что его поле зрения составляет 180 градусов. Если он обнаруживает движение в поле шире, чем это, вы можете не захотеть, чтобы он освещал окна ваших соседей.

Можно ли управлять датчиком движения с помощью переключателя?

Многие светильники с датчиками движения снабжены переключателем, с помощью которого их можно включать и выключать. К выключателю подключены три провода: черный провод идет к входящему «горячему» проводу, синий провод идет к выходному проводу цепи (также известному как ножка переключателя), а зеленый провод подключается к системе заземления выключателя. схема. Прежде чем вы сможете проверить переключатель, вы должны отключить питание прибора на главной панели. Затем проверьте провода переключателя, подключив тестер напряжения к горячему, нейтральному и заземляющему проводам.

Помимо экономии энергии, светильники с датчиками движения также помогут вам сэкономить деньги на счетах за электроэнергию. Они особенно полезны в домах с детьми, которые часто забывают выключить свет, или в комнатах, где у вас часто бывают заняты руки. Вы можете отрегулировать настройку переключателя, чтобы контролировать чувствительность света.

Большинство светильников с датчиками движения имеют временную задержку, чтобы избежать ложных срабатываний. Некоторые из них также позволяют регулировать чувствительность, чтобы свет включался или выключался случайным образом.

Что такое красный провод на светильнике с датчиком движения?

Красный провод датчика движения соединяется с черным проводом светильника. Провода могут быть разного цвета, но всегда должны быть соединены вместе.

Этот провод горячий и должен быть защищен. Обязательно используйте соединитель для проводов или изоляционную ленту, если провода могут разорваться.

Вы можете не знать, для чего нужен красный провод на датчике движения. Этот провод посылает сигнал на датчик движения, когда есть движение. Но когда нет движения, свет включится, даже если его нет. Красный провод виден только при первоначальной установке или замене фонаря. Если вы заменяете существующий светильник, красный провод уже будет подключен.

Как только вы нашли датчик движения, вы можете начать его тестирование. Для проверки используйте омметр или мультиметр. Поместите датчик в место, где он не получает большого трафика, и посмотрите, работает ли он. Если это так, попробуйте использовать ленту, чтобы закрыть светодиоды.

Если датчик света не работает, убедитесь, что у вас есть провод заземления. Без него свет работать не будет. Если провод грязный или на нем есть пыль, вы можете попробовать очистить его тряпкой или кусачками.
