Как подключить двойной двухпозиционный выключатель света со схемой!

ByKrystal M

Обновлено: 7 июля 2022 г.

Двухпозиционный переключатель служит нам по-разному. Его можно хорошо использовать в случае управления светом из двух разных мест внутри дома или любого другого места. Но как мы можем подключить двойные двусторонние выключатели к свету?

Несколько двухпозиционных выключателей определенным образом соединены посреди линейного провода от источника к светильнику. А другая клемма света подключена к нейтрали. Правильная схема переключения будет включать и выключать свет.

Давайте лучше рассмотрим тему с дополнительными описаниями и примерами…

Что такое двусторонний переключатель?

Двусторонний переключатель представляет собой комбинацию двух односторонних переключателей. В нем три терминала; один из них является общим терминалом. Две другие клеммы отмечены как L1 и L2 на рисунке ниже.

Принципиальная схема двустороннего переключателя поможет вам понять, для чего на практике предназначены три клеммы:

Разъем от COM к L1 или L2 может менять положение в зависимости от нажатия переключателя.

В чем преимущество двустороннего переключателя?

Преимущество двухпозиционного переключателя заключается в том, что он помогает переключать устройства из двух разных мест с помощью пары таких переключателей. Здесь, в этой статье, я собираюсь показать вам, как это делается, и связанную с этим систему проводки.

Зачем мне использовать двойной двусторонний переключатель?

Чтобы управлять светом из двух разных мест, нам понадобится пара двусторонних выключателей. Вы можете подумать, почему я не использую пару односторонних переключателей?

Ну, пара односторонних переключателей будет служить до определенного момента, но будет проблема. Нам нужно будет включить оба выключателя, чтобы включить свет. Это означает, что нам придется идти к обоим переключателям. Это не соответствует нашему требованию.

Пока пара переключателей на два направления избавляет нас от этой проблемы. Нам не нужно двигаться к обоим выключателям, чтобы включить или выключить свет. Мы можем сделать это с любого из двух переключателей.

Как работает двойной двусторонний переключатель?

Двойной двухпозиционный переключатель сначала соединяют друг с другом, как показано на рис. -3. Общий порт переключателя-1 подключен к току линии. А общий порт коммутатора-2 подключается к свету.

Когда оба переключателя находятся в одинаковом положении, загорается свет. И выключается, когда переключатели находятся в противоположном состоянии.

Когда свет не горит?

Как сказано, свет не горит, когда переключатели находятся в противоположном положении. То есть, если один из выключателей выключен, а другой включен, свет остается выключенным.

Чтобы уточнить этот вопрос, я пометил клеммы переключателей на рис. 3 как — a, b, c и d. Как видите, эти клеммы показывают варианты подключения общего к клеммам L1 или L2.

Из диаграммы можно сделать вывод, что переключатели 1 и 2 не находятся в одном и том же состоянии. Поскольку клемма COM подключена к клемме L1, которая помечена как «a» в переключателе-1.

Но терминал COM подключен к терминалу L2, который помечен как «d» в переключателе-2. Таким образом, цепь не замыкается. В результате свет остается выключенным, как показано на рис. 3(а).

Когда включается свет?

Свет включается, когда переключатели находятся в одинаковом положении. То есть, если оба переключателя включены или если оба переключателя включены, свет включается.

На рис. 3(b) показано «включенное состояние» схемы. Здесь мы видим, что оба переключателя находятся в одинаковом состоянии.

То есть обе клеммы COM соединены с другими клеммами таким образом, что цепь становится замкнутой.

В результате через свет начинает проходить ток.

Как подключить двойной двухсторонний выключатель света?

Принципиальная схема подключения аналогична схемам, показанным на рис-3 . Нам нужны провода, пара двухпозиционных выключателей и свет. Затем мы можем подключить провод, как указано на предыдущей принципиальной схеме.

Здесь мы видим, что клеммы L1 переключателей соединены синим проводом. Аналогично клеммы L2 тоже подключаются с помощью синего провода. Клемма COM выключателя-1 подключается к сети с помощью красного или коричневого провода.

Затем соедините клемму СОМ выключателя-2 с плюсовой клеммой лампочки.

И, наконец, соедините отрицательную часть фонаря с нейтралью с помощью черного провода.

Использование цветовых кодов в проводе помогает нам определить природу провода с помощью зрения. Это мера предосторожности.

Как подключить двойные двухпозиционные выключатели к двум лампочкам?

Чтобы добавить больше источников света в систему под той же парой двухпозиционных переключателей, добавьте источники света параллельно друг другу. Таким образом, они будут управляться одновременно одними и теми же двойными переключателями.

Для понимания ситуации немного изменю рис.4. Просто взгляните на рис-5.

Параллельное подключение светильников — сложная задача?

Нет, это очень простая задача. Просто подключите положительную сторону второй лампочки к положительной стороне первой лампочки. И отрицательный полюс второй лампочки к отрицательному полюсу первой лампочки.

Как видно на рис. 5, фонари параллельно подключены друг к другу с одной и той же конфигурацией выключателя, теперь они будут включаться и выключаться одновременно.

Где использовать эту технику?

В любом месте, где нам нужно управлять светом из разных мест, вы можете использовать эту технику. Например, вы можете использовать его в длинном коридоре или в верхней и нижней части лестницы. Там можно включить свет с любого конца.

Меры предосторожности, которые необходимо соблюдать:

При работе с электричеством никогда не забывайте соблюдать необходимые меры предосторожности. Аналогично-

• Выключение главного выключателя
• Использование сухих сандалий
• Тестер для обнаружения проводов под напряжением перед прикосновением к ним
• Используйте провода подходящего цвета для подключения к току и нейтрали
• Не оставляйте соединения незакрепленными во избежание короткого замыкания

Заключение

Эта техника довольно интересная идея, которую вы можете видеть. И это тоже легко. Вы можете применить его в вашем доме в любое время вы хотите. Это может быть полезно старейшинам в вашем доме, а также стать забавным экспериментом для вас и молодежи.

Так чего же ты ждешь? Я уверен, что вам это понравится. Спасибо.

Krystal M

Главный редактор WiringSolver.com
Он в основном известен своим умением разбираться во всем, что связано с электричеством. Что хорошо видно по большинству его работ. Его опыт в области информационных технологий также позволяет ему заниматься другими техническими аспектами. Он пишет здесь в этом блоге с самого начала и любит играть со своими потрясающими произведениями.

Фейсбук • Твиттер

Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Комфорт проживания состоит из многих составляющих, среди которых важное место занимает управление системой освещения. Сделать его удобнее можно, установив двухклавишные электроприборы.

Согласитесь, неплохо было бы научиться выполнять такие работы самостоятельно, особенно если предстоит капитальный ремонт жилья и обновление электропроводки. Но перед тем, как подключить двойной выключатель на две лампочки, нужно определиться со схемой и изучить порядок действий.

Мы поможем вам реализовать ваш план. В статье описаны нюансы реализации разных схем подключения, а также дана пошаговая инструкция установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видеообзорами.

Содержание статьи:

• Плюсы и минусы двойного подключения
• Как выбрать схему на две лампочки
• Пошаговая инструкция монтажа
  • Этап №1 — Подготовка стен
  • Этап №2 — подключение в распределительной коробке
  • Этап №3 — установка светильников
  • Этап №4 — Установка выключателя
• Общие рекомендации и советы
• Выводы и полезное видео по теме

Плюсы и минусы двойного подключения

Опытный электрик начинает любой проект по улучшению системы освещения с оптимизации использования всех электрических устройств, объединенных в одну цепь.

Примером оптимизированной схемы является традиционная схема освещения туалета и ванной комнаты. Со стороны коридора обычно устанавливается один выключатель, но с двумя ключами.

Таким образом, лампа в ванной управляется одной кнопкой, а лампа в туалете – второй. Одним движением руки можно выполнить сразу два действия, выключив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установлен в стене между двумя частями ванной комнаты, то подобрать ключ несложно — он будет располагаться со стороны нужной комнаты

Установка общего выключателя в двух комнатах целесообразна, если они находятся рядом. Для удаленных помещений целесообразно использовать отдельные электроустановки.

Двойной выключатель может потребоваться при установке люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если использовать одну клавишу, то освещение будет хуже, при нажатии обеих клавиш становится в два раза ярче.

В целях экономии энергии нет необходимости использовать обе лампочки одновременно. Для создания атмосферы релакса достаточно включить только один из них

Как видите, возможность подключения двойного выключателя к двум отдельным лампочкам позволяет легко управлять осветительными приборами или регулировать интенсивность света. При установке одного устройства в двух комнатах не только экономится электроэнергия, но и сокращается количество монтажных материалов и устройств.

Как подобрать схему на две лампочки

Есть отличия в подключении 1-клавишных и 2-клавишных выключателей. Чтобы лучше понять разницу, сначала рассмотрим нюансы установки одноклавишной.

К обычному выключателю можно подключить одну или несколько лампочек одним ключом – принцип останется тот же.

На схеме показан вариант использования двухжильного кабеля, без использования «земли». Нулевая жила подтягивается непосредственно к осветительному прибору, а фаза подводится к выключателю, откуда следует к лампочкам (+)

Это самая простая схема, традиционно используется, если нужно простое управление светильником или всей группой. При включении электросистемы загораются все задействованные источники света. Если люстра или бра с двумя лампами, то обе будут включаться сразу, возможности одной из них использовать будет невозможно.

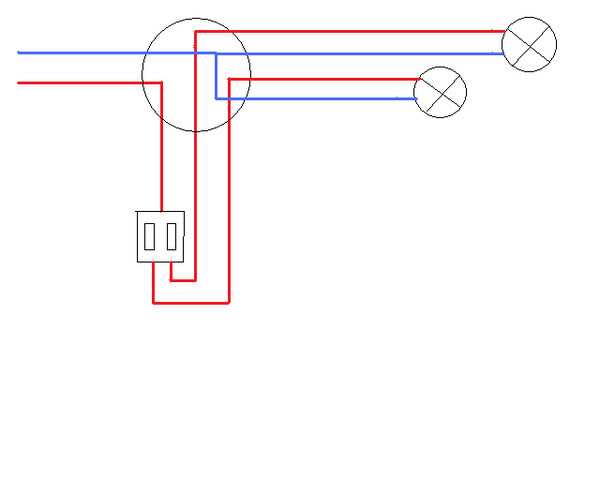

Теперь рассмотрим, что изменится при замене одноклавишного устройства на двухклавишное. Первая схема подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для цепи освещения используются двухжильные провода.

Ноль через распределительную коробку поступает непосредственно на последовательно соединенные лампы, а фаза на входной контакт выключателя. Но выход уже двойной: от каждой из выходных клемм фазный провод к отдельной лампе (+)

Получается, что можно одновременно использовать либо одну, либо обе лампочки, используя либо один, либо два ключа.

Положительным моментом является возможность изменения интенсивности освещения в одной комнате. Если светильники находятся в разных комнатах, соответственно можно включить свет в каждой комнате по отдельности или в обеих сразу.

В новых домах используются разные системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила – «земля».

Как и нулевая жила, заземляющий провод направляется в распределительную коробку, а затем соединяется с проводами светильников и соединяется с металлическими частями (+)

Заземляющий провод подключается иначе, если в тот же блок с выключателем. Затем «земля» от распределительного щита тянется к распределительной коробке, а оттуда – к розетке.

Пошаговая инструкция по установке

Условное подключение коммутационного аппарата можно разделить на несколько этапов. Начните с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно подключить провода в распределительной коробке, и, наконец, в механизме выключателя. Для установки люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап №1 — Подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. В случае сомнений лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг сечением 1,5 мм². Если розетки связаны с освещением, лучше сразу брать такой же провод, но 2,5 мм².

Подготовка стен включает штробление, устройство мест установки подрозетников и распределительных коробок. На этом же этапе можно установить в распределительный щит доп.

Отдельное защитное устройство пригодится, когда требуется ремонт линии освещения — можно отключить только одну цепь, остальные будут работать в штатном режиме.

Штробы выбивают перфоратором, циркулярным инструментом и даже вручную, однако для вырезания ровных канавок используют специальный инструмент — штроборез, оснащенный пылесосом

Система различного типа разводки. Скрытый способ не используется, так как он крайне пожароопасен и требует максимальной изоляции кабеля.

Провода монтируются снаружи, на специальных изоляторах. Вместо внутренних выключателей устанавливаются накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые уложены провода, замазывают строительной смесью или алебастром. Потом можно штукатурить и декоративно оформлять стены, но лучше сохранить расположение проводов на чертеже или схеме до следующего ремонта.

Этап №2 — подключение в распределительной коробке

Распределительная коробка представляет собой камеру, в которой происходит разводка и соединение проводников. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно сделать все правильно. Раньше использовались изделия из металла, сейчас выпускают более безопасные и удобные в монтаже аналоги из пластика.

Есть внутренние и внешние модели, но с внешними всегда проще и быстрее работать. Если требуется срочная проводка в связи с заменой электроустановки, то для доступа к встроенной распределительной коробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключенных ламп, а фаза идет на выключатель. На лампы идут две выходные фазы от выключателя — по одной на каждую

Если провод трехжильный — а сейчас он чаще всего используется — то в распределительной коробке аналогично нулевой жиле происходит скрутка «земля». А если проводка старая, но надежная, то менять ее нет смысла, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Наиболее распространены скручивание с последующей изоляцией и .

Пайка встречается крайне редко. Если вы привыкли пользоваться клеммниками, то можете рассмотреть вариант распределительной коробки с предустановленными клеммами.

Этап №3 — установка светильников

Как это делается с двумя светильниками или с двумя отдельными светильниками, зависит от многих факторов:

• модели осветительного прибора;
• проводка готовности;
• основа для установки.

Проще всего поменять осветительное оборудование, когда провод проложен к месту установки, например, в центре комнаты.

Для установки люстры необходимо выполнить две операции: повесить светильник на крючок или кронштейн и правильно подключить провода

Если потолок новый и представляет собой подвесную конструкцию (подвесную, пластиковую или гипсокартонную), то дополнительные крепления или встроенные должны быть установлены для установки люстры.

При подаче двух фазных проводов от двухклавишного к светильнику они подключаются по очереди — каждый к своему светильнику. Так же от распределительной коробки протянуты два нулевых проводника — они тоже разбросаны по разным лампам.

Если обе лампочки подключить к одному проводу, они будут включаться/выключаться одновременно, и нет смысла устанавливать двойной выключатель.

При установке двух отдельных светильников в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распределительной коробки — они направляются в разные стороны. Как правило, комнаты находятся по соседству. КРУ лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 — Установка выключателя

Сложностей ни в установке, ни в подключении двухклавишного нет. Устанавливается в розетку или непосредственно в стену, фиксируется лапками или винтовым соединением. Как подключаются провода показано на фото.

Двойной выключатель всегда подключается только к фазному проводу, идущему от распределительной коробки, куда он попадает от электрощита. Жила вставляется в клемму с маркировкой «фаза L». От выходных контактов L1 и L2 фазные провода идут к лампам (+)

Если в люстре не две, а больше ламп, что встречается гораздо чаще, то соединение производится группами. Все лампы делятся на две равноценные или неравные группы, и тогда к одной идет провод от вывода L1, а ко второй — от вывода L2.

Условное деление на группы осуществляется в зависимости от желаемой степени освещенности помещения. Если вам нужно два режима интенсивности, слабый и яркий, то можно первую жилу вывести на одну лампу, а вторую на остальные. Для достижения максимального уровня яркости достаточно нажать обе клавиши.

Общие рекомендации и советы

Есть несколько важных моментов, о которых нельзя забывать. Они касаются как монтажных работ, так и подбора оборудования.

Реализация простых правил сделает систему более безопасной и надежной, что немаловажно для закрытой сети.

Фотогалерея

Фото

Все работы по подключению электрооборудования в щите выполняются квалифицированными электриками, обслуживающими дом. Самостоятельно вмешиваться в систему безопасности, расположенную на объекте, не рекомендуется

Для наружного типа проводки используются специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он крепится, и накладной выключатель. Изделия из этой же коллекции выглядят более эстетично

Если нет возможности арендовать отбойник, то канавки можно нарезать циркуляркой, но это сложная и трудоемкая задача. Чтобы штробы были ровными, рекомендуется сделать точную разметку на стенах

Для точной установки выключателей используются розетки, как для розеток. Это полимерные короба из негорючего материала, которые необходимо закрепить в отверстии в стене. Монтаж осуществляется на крепеж, зазоры замазываются алебастром

Для обеспечения собственной безопасности при электромонтажных работах необходимо использовать изолированные отвертки и плоскогубцы, а также специальные перчатки и приборы для измерения напряжения в электроустановках — тестеры и индикаторы

Для скручивания или вставки проводов в клеммы, концы жил необходимо освободить от изолирующей оболочки — зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные плоскогубцы — съемник

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза — красная, коричневая, черная; ноль – синий или сине-белый; земля зеленая или желто-зеленая. Однако установленные провода могут быть перепутаны, поэтому необходима двойная проверка.

Распределительные и розеточные коробки имеют ограниченное внутреннее пространство, поэтому необходимо обрезать лишние провода. Однако всегда следует оставлять небольшой запас для последующей замены электрооборудования или повторного подключения

Монтаж автоматического выключателя в щитке

Монтаж наружной электропроводки в деревянном доме

Инструмент для резки штроб

Оборудование для выключателя

Инструмент для электромонтажные работы

Как проводится зачистка проводов

Цветовая маркировка проводников

Длина провода в коробках

Не забывайте, что любые действия с электроприборами и установками производятся только после отключения электроэнергии на квартирном щитке. Перед каждой операцией с проводами убедитесь, что цепь обесточена.

Если вместо обычного двухклавишного вы хотите установить бесконтактный выключатель или устройство с , обязательно изучите схему, так как установка таких устройств может различаться.

Выводы и полезное видео по теме

Как правильно развести провода и установить приборы лучше всего представить, посмотрев обучающее видео.
