Как правильно установить электрические стеклоподъемники на ВАЗ-2107. Какие инструменты понадобятся для монтажа. Как подключить проводку и настроить работу ЭСП. Какие могут возникнуть неисправности при эксплуатации.

Содержание

Необходимые инструменты и материалы для установки ЭСП

Для монтажа электростеклоподъемников на ВАЗ-2107 потребуются следующие инструменты и расходные материалы:

  • Комплект электростеклоподъемников, подходящий для ВАЗ-2107
  • Набор отверток
  • Гаечные ключи на 8 и 10
  • Дрель и сверла по металлу
  • Изоляционная лента
  • Пластиковые хомуты для крепления проводки
  • Мультиметр для проверки электрических соединений

Также рекомендуется приобрести дополнительные предохранители для защиты электроцепи ЭСП.

Подготовка к установке электростеклоподъемников

Перед началом работ необходимо выполнить следующие подготовительные действия:

  1. Отключить аккумулятор автомобиля во избежание короткого замыкания
  2. Снять обшивку дверей, чтобы получить доступ к механизмам
  3. Демонтировать старые механические стеклоподъемники
  4. Очистить места установки новых ЭСП от грязи и ржавчины

Только после этого можно приступать непосредственно к монтажу электрических стеклоподъемников.


Пошаговая инструкция по установке ЭСП на ВАЗ-2107

Монтаж электростеклоподъемников выполняется в следующей последовательности:

  1. Закрепить электропривод ЭСП в двери с помощью саморезов или болтов
  2. Подсоединить трос или рейку привода к кронштейну стекла
  3. Проложить провода от электродвигателя к месту установки кнопок
  4. Установить кнопки управления на дверную карту или центральную консоль
  5. Подключить провода питания ЭСП к бортовой сети автомобиля через предохранитель

После монтажа необходимо проверить работу стеклоподъемников и при необходимости отрегулировать их.

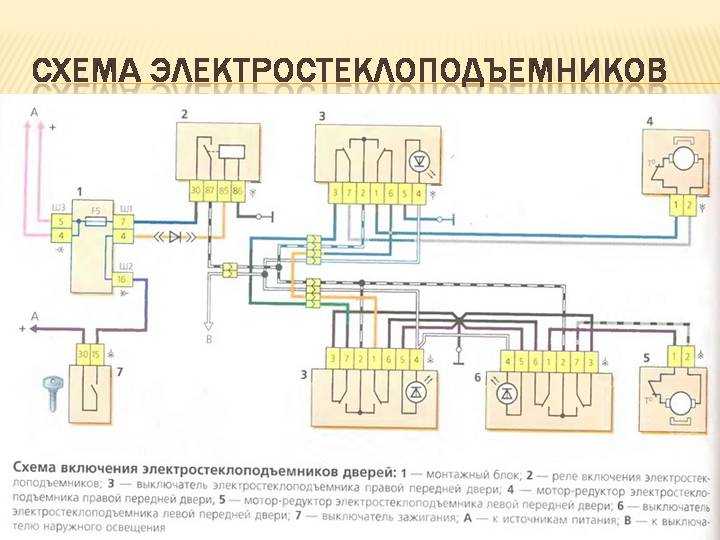

Схема подключения электростеклоподъемников

Электрическая схема подключения ЭСП на ВАЗ-2107 выглядит следующим образом:

  • Силовые провода от аккумулятора через предохранитель подключаются к реле ЭСП
  • От реле питание подается на электродвигатели стеклоподъемников
  • Кнопки управления подключаются к реле для коммутации питания
  • Все соединения тщательно изолируются

Важно строго соблюдать полярность при подключении проводов, иначе ЭСП будут работать неправильно.


Настройка и регулировка электростеклоподъемников

После установки требуется выполнить регулировку работы ЭСП:

  1. Проверить плавность хода стекол вверх и вниз
  2. Отрегулировать крайние положения стекол
  3. Настроить усилие срабатывания защиты от защемления
  4. Убедиться в отсутствии посторонних шумов при работе

При необходимости нужно подтянуть крепления механизмов и отрегулировать натяжение тросов или реек.

Возможные неисправности электростеклоподъемников

При эксплуатации ЭСП могут возникать следующие проблемы:

  • Стекло не поднимается или опускается — проверить питание и предохранители
  • Стекло движется рывками — отрегулировать механизм, смазать направляющие
  • Посторонний шум при работе — подтянуть крепления, заменить изношенные детали
  • Стекло не фиксируется в крайних положениях — настроить концевые выключатели

Большинство неисправностей устраняется регулировкой или заменой вышедших из строя элементов ЭСП.

Преимущества электрических стеклоподъемников

Установка ЭСП на ВАЗ-2107 дает владельцу следующие преимущества:


  • Повышение комфорта при управлении стеклами
  • Возможность дистанционного закрытия/открытия окон
  • Наличие функции защиты от защемления
  • Увеличение ресурса механизмов по сравнению с ручными
  • Улучшение внешнего вида салона автомобиля

Несмотря на затраты на установку, ЭСП значительно повышают удобство эксплуатации автомобиля.

Советы по эксплуатации электростеклоподъемников

Для длительной и бесперебойной работы ЭСП рекомендуется соблюдать следующие правила:

  • Регулярно проверять состояние механизмов и электрических соединений
  • Очищать направляющие стекол от грязи и пыли
  • Периодически смазывать подвижные элементы ЭСП
  • Не допускать попадания влаги на электрические компоненты
  • При появлении посторонних шумов сразу выполнять диагностику

Своевременное обслуживание позволит избежать серьезных поломок электростеклоподъемников.


Схема подключения стеклоподъемников. Установка электростеклоподъемников

В жизни комфорт ценят абсолютно все, даже те, которые утверждают, что не это главное. Эта характеристика важна в любом автомобиле, а особенно в отечественном, например, в «семерке». В статье мы рассмотрим, как осуществляется подключение стеклоподъемников, схему, особенности монтажа на примере отечественного автомобиля ВАЗ-2107.

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери. Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки. Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

  1. Достаточно низкая стоимость комплекта.
  2. Электрические стеклоподъемники просты в монтаже.
  3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
  4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Готовимся к установке: необходимые инструменты

Для того чтобы установка электростеклоподъемников прошла без проблем, вам потребуется наличие определенных инструментов и материалов. Вот примерный список:

  1. Комплект электропривода для конкретного автомобиля. Обратите внимание на то, что комплекты для всех автомобилей различны.
  2. Плоская отвертка.
  3. Линейка.
  4. Штангенциркуль.
  5. Набор рожковых и накидных ключей.
  6. Маркер.
  7. Набор торцовых ключей или головок.
  8. Электрический шуруповерт и сверла по металлу.
  9. Смазки силиконовая и ШРУС.

Подготовив все эти инструменты, можно приступать к монтажу приводов на автомобиль.

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

Демонтаж стандартного стеклоподъемника

В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. Открыв доступ к тросиковому механизму и крепежу стекла, можно приступать к демонтажу. Сначала выдвигаете стекло до упора вверх и закрепляете при помощи скотча.

После этого выкручиваете все болты креплений, которые имеются на стекольных каретках. Причем нужно их выкручивать как на механизме, так и на стекле. После этого из дверцы можно вытянуть весь механизм и приступать к монтажу электрического.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

На что обратить внимание

На отечественных автомобилях ВАЗ монтаж задних стеклоподъемников примерно такой же, как и передних. Одно отличие – расположение ручки управления. Поэтому придется сверлить отверстия в двери с небольшим смещением. И еще – один комплект ЭСП, который можно встретить в продаже, рассчитан на монтаж в две двери. Поэтому, если у вас есть желание поставить оборудование во все двери, нужно купить четыре комплекта. И произвести подключение стеклоподъемников по схеме, приведенной в статье. Она включает в себя систему доводчика стекол при постановке на охрану — это вдвойне улучшает удобство пользования автомобилем.

Также рекомендуется заранее полностью собрать комплект, а затем ставить его в дверцу. И весь механизм обязательно поместить в крайнее нижнее положение. Если это не сделать, то привод поставить через технологическое отверстие не получится.

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. При проверке механизма нужно смотреть на то, как двигается стекло, присутствуют ли посторонние звуки и скрипы.

Как установить электростеклоподъемников на ВАЗ 2107: установка и замена, схема стеклоподъемника » Авто центр ру



Электрические стеклоподъемники (ЭСП) сегодня ставятся повсеместно практически на все модели современных автомобилей. Те владельцы авто, в которых нет ЭСП, часто устанавливают эти устройства на свои машины, особенно эта практика часто встречается среди автовладельцев ВАЗ. Как установить электростеклоподъемники на ВАЗ 2107, и какие неисправности могут произойти в их работе — узнайте из этого материала.

[ Скрыть]

Устройство стеклоподъемников «Семерки»

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

  • рукоятка, при помощи которой можно поднять и опустить стекло;
  • отделочная втулка со специальным местом для рукоятки;
  • так называемая розетка ручки;
  • механизм подъема и опускания стекол;
  • нижний и верхний ролики;
  • фиксирующие пластины;
  • крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
  • трос, с помощью которого осуществляется открытие и закрытие стекол;
  • специальный кронштейн, который фиксирует стекло в одном положении;
  • натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д. Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами. Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

  1. Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.
  2. Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.
  3. Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.
  4. Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.
  5. Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Процесс демонтажа и замены устройства

Как снять и произвести замену механических СП на электрические? Перед тем, как поставить ЭСП, нужно учесть, что это — задача не из легких, она потребует немало сил и времени. Поэтому перед тем, как начать замену, подумайте — сможете ли вы ее выполнить. Если сомневаетесь в этом, то лучше доверьте дело специалистам.

Итак, как производится снятие механических и установка электрических СП:

  1. Для начала необходимо полностью опустить СП до упора вниз, после чего производится снятие ручки. Для демонтажа рукоятки следует отсоединить стопорную шайбу, расположенную между обшивкой двери и самой рукояткой. Чтобы сделать это, вам необходимо раздвинуть края шайбы, используя отвертку с плоским наконечником, после чего вывести ее из зацепления с рукояткой.
  2. После этого производится демонтаж дверной обивки на каждой двери. Сделав это, вы сможете увидеть технологическое отверстие и получить доступ к конструктивным элементам СП. Используя гаечный ключ на 10, вам надо будет открутить винт, который крепит натяжной ролик. Болт откручивается таким образом, чтобы его можно было отодвинуть и ослабить натяжение троса. Когда трос ослабнет, его также надо демонтировать с роликов.
  3. Затем, применяя гаечный ключ на 8, надо выкрутить три гайки, которые фиксируют механизм открытия и закрытия стекол. После откручивания этот механизм демонтируется через технологическое отверстие аналогичным образом, как вы снимали трос. Если демонтаж механизма невозможен, вам надо будет выкрутить гаечным ключом на 10 гайку, которая крепит направляющие стекол и отодвинуть.
    Когда старый механизм СП будет демонтирован, вам также надо будет отвернуть четыре самореза, которые фиксируют стекло к тросику. Когда все эти действия будут выполнены, можно считать процедуру демонтажа оконченной, теперь можно устанавливать новые СП или заняться ремонтом старых. Перед тем, как установить ЭСП, нужно убедиться в том, что все составляющие компоненты полностью исправны. Если в результате диагностики будут обнаружены дефекты, то поврежденные детали меняются на новые.
  4. Что касается непосредственно установки, то перед выполнением процесса нужно внимательно ознакомиться с мануалом по монтажу и подключению, она должна идти в комплекте. Для того, чтобы не допустить возможных замыканий в бортовой сети в ходе выполнения работ, желательно отключить аккумуляторную батарею, для этого откройте капот и сбросьте клемму.
  5. Далее, стекло необходимо поднять в самый верх до упора и закрепить его в таком положении, для этого может использоваться скотч. После этого вам надо будет выбрать место для установки привода, как правило, его устанавливают в нижней части проема в двери. Приложите к будущему месту установки привод и сделайте разметку для крепежных элементов. Используя дрель, вам надо будет просверлить соответствующие отверстия.
  6. Затем производится установка электрического двигателя в выбранное место монтажа, устройство крепится в двери. Обычно комплектация ЭСП идут саморезы для установки, но мы рекомендуем использовать не их, а гайки с шайбой гровером для более надежного крепления.
  7. Когда привод будет установлен, необходимо будет положить две гайки между дверью, а также кронштейнами этого двигателя. Это позволит избежать возможного перетирания тросика по окантовке при использовании ЭСП. Непосредственно сам тросик укладывается на штатное место между роликами. В соответствии с инструкцией необходимо, чтобы патрубки от тросов пересекались внутри двери. Если речь идет о реечном механизме, то разумеется, этот момент можно не учитывать.
  8. На следующем этапе необходимо подобрать место для монтажа управляющих кнопок. Оптимальнее всего будет установить их на центральную консоль либо на ручку открытия двери. В месте установки кнопок нужно будет проделать соответствующие их размеру отверстия.
  9. Когда будет установлена планка, стекло необходимо будет полностью опустить вниз и зафиксировать его на установочной рейке. На этом этапе нужно быть предельно аккуратным, поскольку есть вероятность повреждения хрупких элементов.
  10. После выполнения этих действий производится подключение проводки. Вам также надо ознакомиться с инструкцией по подключению, она входит в комплектацию. Подключение всех компонентов осуществляется в соответствии со схемой. Для начала проводку следует подвести к центральной консоли салона авто через специальный гофрированный шланг, который защитить проводку от внешних воздействий. Подключение проводов обычно осуществляется к цепи питания прикуривателя, но если вы не хотите нагружать эту цепь, то можно уложить отдельный кабель к аккумулятору.
  11. Затем через отверстия для клавиш управления в центральной консоли необходимо вывести проводку, подключить устройства к электроцепи и установить их в посадочном месте. Когда вы будете подключать силовой контур системы к электрической сети вашего ВАЗ 2107, необходимо в обязательном порядке защитить цепь предохранительным устройством. При этом желательно, чтобы электрическими стеклоподъемниками можно было управлять при запущенном двигателе, это позволит сохранить заряд аккумулятора.
  12. Проводка, которая укладывается в салоне, обязательно должна быть заизолирована при помощи пластмассовых трубок. Когда укладка и подключение проводки будет завершено, нужно подключить обратно АКБ и проверить работоспособность механизма, а если есть необходимость, то произвести его регулировку. Для этого поднимите стекло максимально вверх и удостоверьтесь в том, что любые зазоры отсутствуют. Когда регулировка будет завершена, необходимо установить на место облицовку от дверей, все действия по сборке осуществляются в обратной последовательности. На том месте, где была установлена ручка, нужно установить специальную заглушку.

Фотогалерея «Самостоятельная замена»




Заключение

Как видите, процедура установки ЭСП достаточно сложная. Нужно понимать, что если вы допустите ошибки при установке данной системы, это может привести к неполадкам в работе стеклоподъемников. Именно поэтому автомобилисты, которые никогда не сталкивались с процессом установки ЭСП, обычно доверяют это дело специалистам.

Видео «Наглядное пособие по монтажу ЭСП»

Как правильно выполнить задачу установки электрических СП и не допустить при этом ошибок — ознакомьтесь с наглядным пособием по монтажу (ролик снял Сергей Зукол).
