Как правильно обжать и подключить 8-жильный интернет-кабель RJ45. Какие существуют схемы распиновки витой пары. Как выполнить обжим коннектора RJ45 своими руками. Какие инструменты необходимы для обжима сетевого кабеля.
Что такое витая пара и ее разновидности
Витая пара — это тип кабеля, используемый для передачи данных в компьютерных сетях. Он состоит из нескольких пар изолированных медных проводников, скрученных между собой. Такая конструкция позволяет снизить влияние электромагнитных помех.
Основные разновидности витой пары:
- UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Самый распространенный и недорогой тип.
- FTP (Foiled Twisted Pair) — витая пара с общим экраном в виде фольги.
- STP (Shielded Twisted Pair) — экранированная витая пара, где каждая пара проводников имеет отдельный экран.
- S/FTP — комбинированный вариант с общим экраном и индивидуальным экранированием пар.
Для домашних сетей чаще всего используется неэкранированная витая пара категории 5e или 6. Она обеспечивает достаточную скорость передачи данных и не требует сложного монтажа.
Стандарты распиновки RJ45
Для подключения витой пары к сетевому оборудованию используется коннектор RJ45. Существует два основных стандарта распиновки проводников в разъеме RJ45:
- T568A
- T568B
Эти стандарты определяют порядок подключения цветных проводников к контактам разъема. Наиболее распространенным является стандарт T568B.

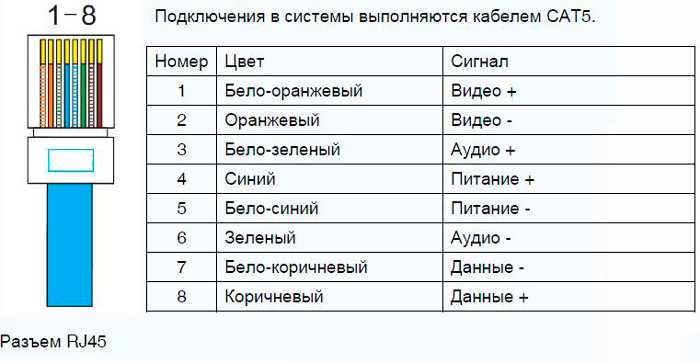

Схема распиновки T568B:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
При обжиме кабеля важно соблюдать выбранный стандарт на обоих концах. Это обеспечит правильную работу сетевого соединения.
Инструменты для обжима витой пары
Для качественного обжима витой пары потребуются следующие инструменты:
- Кримпер — специальные клещи для обжима коннекторов RJ45
- Стриппер — инструмент для снятия внешней изоляции кабеля
- Кусачки или ножницы
- Тестер для проверки правильности обжима
Кримпер — наиболее важный инструмент. Он позволяет надежно зафиксировать проводники в коннекторе и обеспечить качественный контакт. Дешевые кримперы могут давать ненадежный обжим, поэтому лучше выбирать инструмент известных производителей.
Пошаговая инструкция по обжиму витой пары
Процесс обжима витой пары состоит из следующих шагов:
- Снимите внешнюю изоляцию кабеля на длину 2-3 см с помощью стриппера.
- Расплетите витые пары и выровняйте проводники в нужном порядке согласно выбранной схеме.
- Обрежьте выровненные проводники, оставив длину около 1,3 см от края внешней изоляции.
- Вставьте проводники в коннектор RJ45, убедившись, что они дошли до упора.
- Поместите коннектор с кабелем в кримпер и сожмите рукоятки до щелчка.
- Проверьте качество обжима с помощью тестера.
Важно следить за тем, чтобы проводники были плотно вставлены в коннектор перед обжимом. Неправильное расположение даже одного проводника приведет к неработоспособности кабеля.
Распространенные ошибки при обжиме
При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:
- Неправильный порядок проводников
- Недостаточно плотная вставка проводников в коннектор
- Слишком длинная зачистка внешней изоляции
- Разная схема обжима на концах кабеля
- Использование некачественных коннекторов
Чтобы избежать этих ошибок, внимательно следуйте инструкции и схеме распиновки. Также рекомендуется потренироваться на небольших отрезках кабеля перед обжимом основного патч-корда.
Прямой и перекрестный обжим кабеля
В зависимости от назначения кабеля применяются два типа обжима:
- Прямой — одинаковая схема на обоих концах кабеля. Используется для подключения компьютеров к коммутаторам.
- Перекрестный — разные схемы на концах кабеля. Применяется для соединения однотипных устройств напрямую.
При прямом обжиме на обоих концах кабеля используется одинаковый стандарт (T568B или T568A). Для перекрестного обжима на одном конце используется T568A, а на другом — T568B.
В современных сетевых устройствах часто реализована функция Auto MDI-X, которая автоматически определяет тип кабеля. Поэтому в большинстве случаев достаточно использовать прямой обжим.
Проверка правильности обжима
После обжима кабеля необходимо убедиться в его работоспособности. Для этого используются следующие способы:
- Визуальный осмотр — проверка правильности порядка проводников в коннекторе
- Тестирование кабельным тестером — позволяет выявить обрывы и короткие замыкания
- Проверка подключением к сетевому оборудованию — окончательный тест работоспособности
Кабельный тестер — наиболее надежный способ проверки. Он позволяет быстро выявить большинство проблем с обжимом. При отсутствии тестера можно воспользоваться мультиметром для проверки целостности проводников.
Особенности обжима экранированной витой пары
Обжим экранированной витой пары (FTP, STP) имеет некоторые особенности:
- Необходимо использовать специальные экранированные коннекторы RJ45
- Экранирующая оплетка кабеля должна иметь контакт с металлическим корпусом коннектора
- Следует соблюдать осторожность, чтобы не повредить экран при зачистке кабеля
Экранированные кабели обеспечивают лучшую защиту от помех, но требуют более аккуратного монтажа. При неправильном обжиме экранированного кабеля его преимущества могут быть сведены к нулю.
Распиновка интернет кабеля 8 проводов
Главная » Статьи » Распиновка интернет кабеля 8 проводов
Витая пара: схема обжима Интернет-кабеля :
Наверное, у каждого возникали ситуации, когда в самый неподходящий момент ломался сетевой кабель. А чтобы починить его, необходимо долго ждать сервисных мастеров. В этот момент хочется самому научиться обжимать кабель. Для этого необходимо узнать, какие схемы обжима кабеля витая пара существуют, и поэтапно разобрать, как правильно в домашних условиях осуществлять их распайку.
Прежде всего, необходимо знать, что вам понадобится специальный инструмент — кримпер для обжима. Без него у вас ничего не получится. Далее необходимо разобраться в цветовых схемах обжима и существующих видах кабелей.
Виды кабелей — витая пара
Вообще, для передачи цифровой информации по сети существует множество видов кабелей типа витой пары: STP, UTP, SFTP и т.д. Их подразделяют в зависимости от назначения. Например, провода, используемые в помещении, будут менее защищены, чем те, которые используют для передачи данных на улице.
Черный кабель обычно используется для прокладывания сети по улице. Его ценовой эквивалент дороже, но такой кабель с гораздо лучшей защитой от воздействия внешних факторов: солнца, дождя, ветра. Серый кабель, используемый в помещениях, менее защищен. Существует еще и оранжевый провод.
В зависимости от производителя и типа подключения к RJ-45 коннектору кабели подразделяют на:
- 2-парный кабель;
- 4-парный сетевой кабель.
В свою очередь, витую пару подразделяют на категории, в зависимости от защищенности кабеля и скорости передачи аналитической и цифровой информации.
Обычно для организации сети используется UTP незащищенный кабель с маркировкой CAT5 или более усовершенствованный CAT5e. Итак, вы уже знаете, какие есть типы кабелей витая пара. Схема обжима несложная даже для новичков, но прежде необходимо узнать, каким инструментом осуществляется распиновка.
Инструменты для обжима кабеля
Для распиновки сетевого кабеля в домашних условиях вам понадобится всего один инструмент, без которого вам не удастся осуществить обжим сетевого кабеля.
Этот инструмент называется кримпер. Прежде чем покупать его, необходимо убедиться в том, что инструмент одновременно обжимает 8 проводов на коннекторе. Именно этот момент самый важный, ведь при правильной распиновке кабеля вы не потеряете скорость Интернета.
Витая пара: схема обжима
Итак, разберем два типа распиновки сетевых кабелей:
- Прямой способ. Он используется для того, чтобы соединить компьютер с хабом. Проще сказать — у вас есть свитч, вам необходимо синхронизировать его работу с компьютерным устройством без потери быстроты передачи данных. Для этого осуществляется прямое подключение кабелей. Оголяем провода кабеля CAT5e и видим, что он состоит из 8 проводов различных цветов. По сути, передача информации осуществляется по оранжевому, зеленому, бело-оранжевому и бело-зеленому кабелям. В чем заключается прямой способ подключения? У нас есть два коннектора: RJ45 и 8P8C. Каждый из них имеет 8 отверстий для проводов. Необходимо осуществить подключение в таком порядке: 1) бело-оранжевый к бело-оранжевому; 2) далее подключается оранжевый к такому же по цвету; 3) следующим должен быть бело-зеленый, который необходимо соединять с таким же оттенком; 4) синий к синему; 5) бело-синий к бело-синему; 6) дальше вставляется зеленый, он будет подключен к такому же зеленому; 7) бело-коричневый к бело-коричневому; 8) и последний провод — коричневый.
То есть необходимо только запомнить порядок подключения, а цветовые расцветки будут совпадать. У кабеля витая пара схема обжима прямого соединения, как видно, очень простая. - Модель кросс-овер. Этот способ предназначен для подключения двух компьютерных устройств напрямую. Для этого необходимо осуществить для кабеля типа «витая пара» обжим. Схема распайки отличается от предыдущего способа. Если учитывать, что данные проходят именно через зеленый и оранжевые провода, тогда их необходимо подключить в порядке: зеленый — оранжевый, оранжевый — зеленый. Именно в этом и заключается схема распайки кросс-овер.
То есть необходимо только запомнить порядок подключения, а цветовые расцветки будут совпадать. У кабеля витая пара схема обжима прямого соединения, как видно, очень простая.Советы по распайке сетевых кабелей
- Прежде чем приступать к распайке сетевого кабеля, убедитесь в том, что кримпер одновременно обжимает все 2 или 4 пары проводов кабеля.
- Аккуратно обрежьте кабель, вставляя в специальное отверстие инструмента для распайки витой пары.
- Вставьте провода в коннектор в правильном порядке, как показано на картинке.
- Чтобы скорость Интернета была наилучшая, необходимо подобрать наиболее оптимальный способ распайки для кабеля (витая пара). Схема обжима подбирается в зависимости от непосредственного подключения кабеля к другому компьютерному устройству или свитчу.
Чаще всего у пользователей возникает проблема обрывания проводов около коннектора. В таком случае необходимо иметь запасной RJ-45 и кримпер. Чтобы не забивать голову лишней ненужной информацией, существует вероятность посмотреть порядок подключения проводов по старому коннектору и по той же схеме осуществить распайку витой пары.
www.syl.ru
Обжимаем сетевые провода с коннекторами RJ45. Распиновка проводов для создания локальной сети
При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.
Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.
Оглавление:
Введение
На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.
Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.
Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.
Чтобы не было путаницы, давайте сразу договоримся.
Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.
Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.
Что нам понадобится
Для подготовки кабеля нам нужны следующие вещи:
- Обжимной инструмент
- Восьми жильный кабель UTP
- Коннекторы RJ-45
Варианты обжимки кабеля
Существует два основных варианта.
- Прямой кабель. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
- Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты
Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.
Вот здесь отображен вариант с прямым кабелем.
В свою очередь, перекрестный, будет иметь разные подключения жил на концах.
Дополнительные варианты разводки

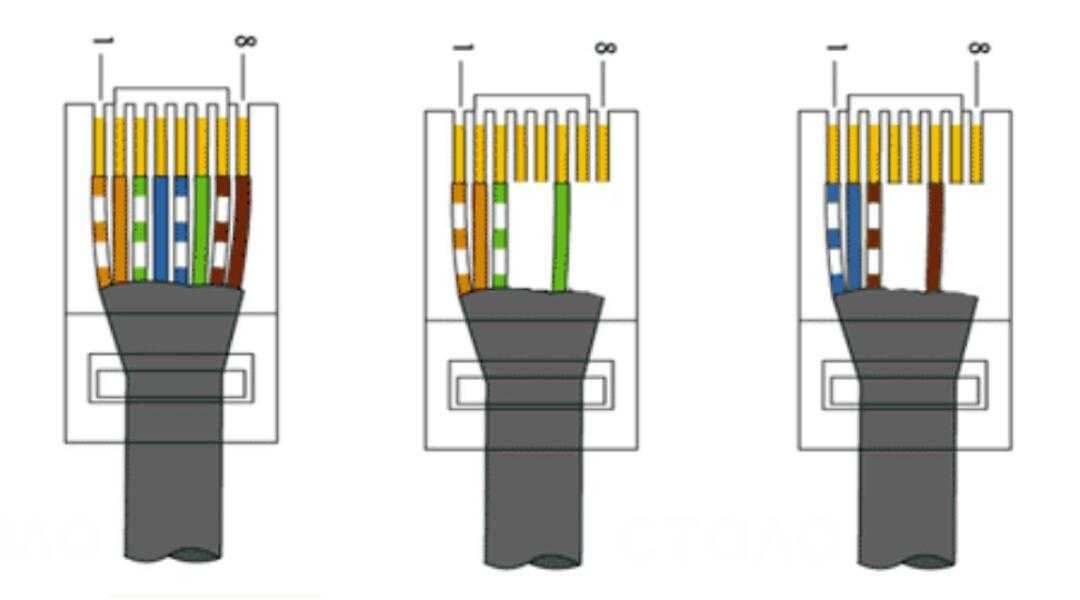

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.
Прямой кабель.
Перекрестный кабель.
Обжимаем кабель своими руками
Возьмите обжимной инструмент и два коннектора RJ45.
Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.
Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.
После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем.
В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.
Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.
Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.
При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.
Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.
Видео к статье:
Заключение
При выборе сетевого кабеля, учитывайте его область применения.
Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.
В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.
Наши рекомендации
В наших статьях вы узнаете, что такое NFC.
В сетях Ethernet используется mac адрес.
Маска подсети нужна для корректной адресации между узлами.
Стоит почитать
Зачем искать информацию на других сайтах, если все собрано у нас?
techprofi.com
RJ45
Главная > Электропроводка > RJ45
Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.
Разъем rj 45
Витая пара
Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала.
Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.
Разновидности кабелей:
- UTP. Незащищенное исполнение с обычной изоляцией из пластика;
- FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
- STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.
Витые пары в кабеле FTP
Распиновка кабеля
У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.
Распиновка rj45 производится по двум основным схемам:
- Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
- Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.
Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.
Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

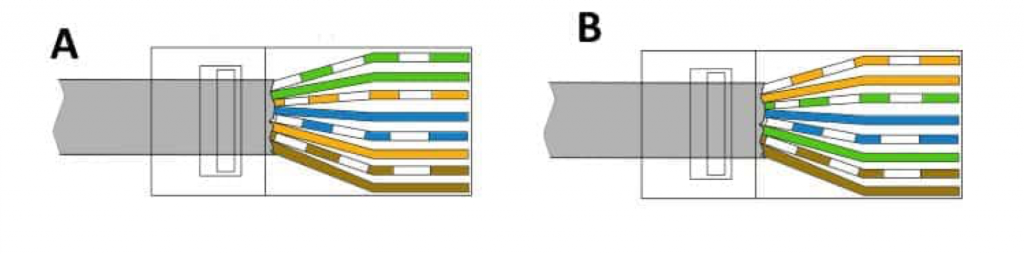

Цветовая схема вариантов распиновки Т 568А и Т 568В
Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.
У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым.
Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.
К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.
Обжатый кабель rj 45
Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:
- 1 – зеленый с белым;
- 2 – зеленый;
- 3 – оранжевый с белым;
- 4 – коричневый;
- 5 – белый с коричневым;
- 6 – оранжевый;
- 7 – белый с синим;
- 8 – синий.
Выполнение обжима
Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.
Для обжима интернет кабеля выполняются следующие шаги:
- Отрезать часть кабеля нужной длины;
- Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;
Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху.
Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.
- После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
- Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.
Обжим разъема rj 45 кримпером
Переходной модуль
Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.
Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.
Переходной модуль rj45 rj45
Обжим rj 45 при отсутствии инструментов
Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.
На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.
Этапы обжима rj 45:
- Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
- Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
- Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;
Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.
- Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
- Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
- Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;
Опрессовка rj 45 отверткой
- Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.
Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.
После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы.
Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.
Видео
elquanta.ru

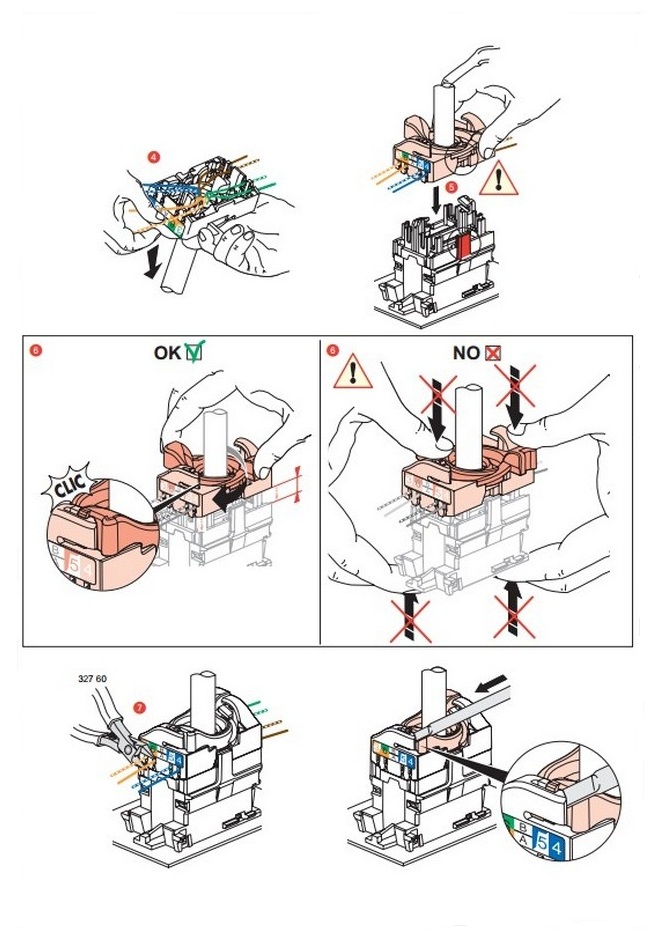

Как подключить интернет розетку и коннектор
Интернет прочно вошел в жизнь современного общества.
Теперь каждому члену семьи требуется своя линия. Здесь без Wi-Fi не обойтись. Подключение к локальной сети можно провести беспроводным и проводным способом. Последний отличается стабильностью, поэтому такой тип подключения часто выбирают для дома.
Чтобы подключить интернет провод к оборудованию, потребуется установить на него коннектор. Что это, и можно ли выполнить монтажную работу своими руками? Все подробности в статье.
Содержание
Что такое коннектор
Коннектор представляет собой соединительный стандартизированный разъем Registered Jack. Компьютерщики называют его просто «Джек». Это устройство выполняет основную функцию при прокладке телефонных и интернет проводов. С его помощью они и присоединяются к оборудованию.
Пластиковый наконечник включает в себя конкретное количество контактов. Их задача заключается в передаче электрических импульсов. Контактные вставки запрессовываются с одной стороны корпуса и покрываются позолоченным составом.
Обычно чем толще слой позолоты, тем выше эксплуатационный срок коннектора.
Выбор
При выборе устройства стоит обратить внимание на материал изготовления. Пластик обязательно должен быть прозрачным, а потёртости и царапины послужат подтверждением того, что устройство изготовлено из вторсырья.
Такие коннекторы отличаются низким качеством и быстро выходят из строя. Велик риск того, что наконечник просто треснет и развалится на части при обжиме.
Обжим коннектора
Корпус прозрачный, поэтому их отчётливо видно. Эта соединительная деталь монтируется в специальный разъем оборудования. Система сборки не представляет собой каких-то трудностей и не требует специальных навыков. Следуя точной инструкции, все обязательно получится.
Обжим витой пары в коннекторе
Для того чтобы выполнить такую процедуру, как обжим проводов, потребуются либо специальные клещи, либо обычные кусачки, которые имеются в любом доме.
Но стоит отметить, что специальным инструментом работа производится быстрее и удобнее.
Ход работы:
- Первое, что нужно сделать, это снять с витой пары изоляцию, для этого нужно отступить от конца кабеля 7-8 см.
- После этого оголятся разноцветные проводники. Они собраны в пары по две штуки, а всего их четыре.
- Провода следует раскрутить или выровнять, затем развести в разные стороны. Экранированный провод, при его наличии, нужно отогнуть, он не задействуется в работе. Остальные провода свернуть по типу «В».
- Удерживая проводники между большим и указательным пальцем, отсечь лишнее при помощи кусачек. Необходимо оставить примерно 10-12 мм.
- Далее берется коннектор защелкой вниз, и внутрь помещаются проводники.
- Воткнуть их нужно до упора, при этом каждый из них должен ровно встать на свое место.
Проталкивать кабель нужно при помощи клещей или кусачек, осторожно их сжимая. Надавливать на кабель не нужно, так же как и сильно сводить рукоятки клещей.
Обычно он без проблем входит в устройство.
В результате проводники должны соприкоснуться с микро ножками. Так они повредят защитную оболочку и произойдет контакт.
Если вся процедура выполнена правильно, интернет кабель прослужит долгое время. В случае, когда коннектор наполовину слетел и проводники отошли от контакта, всю процедуру можно повторить заново, обрезав все лишнее и присоединив провод к новому устройству.
Виды и типы интернет розеток
Прежде чем монтировать устройство, следует понять, что представляет собой интернет розетка.
Это не что иное, как специальный разъем, созданный для проводки шнура. Сам шнур включает в себя восемь жилок, соединенных попарно. Это стандартный разъем RJ-45, который используется для подключения к местной и локальной сети.
Веб розетки производятся следующих типов:
- одинарные;
- двойные;
- терминальные и комбинированные;
- способные пропускать канал с информацией.
Также они могут монтироваться внутрь стены или поверх неё. Отличаются розетки по быстроте перемещения информации и по численности разъёмов.
Розетка может быть оснащена пластмассовой подставкой или если это веб розетка, то панелью, при помощи которой и крепится к стене.
Подключение интернет кабеля к розетке
После ознакомления с видами розеток можно переходить к подключению интернет кабеля. Но прежде всего нужно определиться с вариантом установки розетки: внутренней или внешней.
Вид монтажа определяется исходя из конструкций стандартной электрической розетки. При внешней установке часть монтируется непосредственно на стену, затем подключаются проводки и все это закрывается предохранительным элементом.
При внутренней установке в стену монтируется пластмассовая подставка, затем основная часть закрепляется с соединениями розетки и закрывается пластмассовой покрышкой.
Подключение настенной интернет розетки
Как правило, производитель розеток вкладывает в упаковку инструкцию, в которой подробно рассказывается, как правильно расположить проводку при включении кабеля.
Также прикрепляется цветная диаграмма, которая заметна при обжиме коннектора.
- Монтируется коробка непосредственно на стену, отверстие для ввода электрошнура располагается сверху, а для компьютерного шнура – наоборот, снизу.
- После этого снимается изоляция, делать это нужно осторожно, стараясь не повредить изолирующий слой проводков. Далее шнур проталкивается в хомут и закрепляется.
- Проводники вставляются в устройство до характерного щелчка, это означает, что они соприкоснулись с контактом. Лишняя часть проводов отрезается и сверху прикручивается покрышка.
Подключение внутренней интернет розетки
У розеток, например, фирмы Legrand, прежде всего необходимо снять крышку, после этого станет заметна светлая крыльчатка со стрелкой.
Следует повернуть ее по стрелке, так появится корпус и плата для контактов. Цвета для проводников на ней будут промаркированы.
Установка розетки Lezard
Установка розетки под этой маркой производится по следующей схеме:
- Первое, что нужно сделать, это открутить лицевую панель.
- Далее, прижав фиксатор, следует вынуть коннектор.
- При помощи отвёртки поместить в отверстие для кабеля и приподнять, при этом должна открыться крышечка.
- В соответствии со схемой вставить проводники.
- Обрезать лишние части и закрыть футляр.
- Фиксатор нужно установить обратно и закрепить панель.
- В завершение вмонтировать подрозетник.
Если следовать точной инструкции, то установить компьютерную розетку сможет любой желающий. Правда, ход установки каждой конкретной модели будет немного отличаться.
Фото подключения интернет розетки и коннектора
Автор статьи:
Руководство по подключению кабеля Ethernetот Electronic Team
Ольга Вайс
19 декабря 2019 г.
Без кабелей Ethernet Всемирная паутина и Интернет в том виде, в каком мы его знаем, не могли бы существовать. Эти изобретения, ставшие незаменимыми в современную эпоху, были бы невозможны без подключения к сети, которое стало возможным благодаря кабелям Ethernet.
Существует две основные категории кабелей Ethernet: многожильные кабели в оплетке и сплошные кабели. Одножильные кабели более полезны для использования в фиксированных местах, а многожильные кабели лучше подходят для гибкого использования на рабочем столе.
Какие существуют типы кабелей Ethernet?
Сегодня на рынке доступно 5 различных типов кабелей Ethernet. Это Cat5, Cat5e, Cat6, Cat6a и Cat7. Наиболее часто используемые кабели относятся к типу Cat5 и Cat5e.
Давайте подробнее рассмотрим, что отличает разные типы кабелей Ethernet.
Cat5 — Обозначая категорию 5, кабель Cat5 следует за кабелями своих предшественников Cat3 и Cat4. Это наиболее используемый тип кабеля, и до появления Cat5e он считался наиболее эффективным и надежным доступным вариантом.
Он выполнен из неэкранированных витых пар (UTP) проводов и имеет максимальные скорости передачи данных 10/100 Мбит/с.
Cat5e — это улучшенная версия кабеля Cat5, обеспечивающая более высокую скорость и защиту от электрических помех. Это также кабель UTP, скорость передачи которого может достигать 1000 Мбит/с.
Cat6 — Кабели категории 6 повышают эффективность передачи кабелей категории Cat5e. Оба типа могут работать на гигабитных скоростях, но Cat6 лучше подходит для условий, в которых может присутствовать больше электромагнитных помех. Кабель Cat6 доступен в форме UTP и STP (экранированные витые пары) и стоит дороже, чем Cat5e. Его максимальная скорость составляет 1000 Мбит/с.
Cat6a — кабель расширенной категории 6 увеличивает скорость передачи до 10 000 Мбит/с и удваивает максимальную полосу пропускания до 500 МГц.
Cat7 — кабели категории 7, также известные как кабели класса F, состоят из экранированных экранированных витых пар (SSTP) проводов. Они имеют более сильную изоляцию, толще и объемнее, чем кабели Cat6e. Их трудно согнуть, но они обеспечивают скорость передачи данных 10 000 Мбит/с при полосе пропускания 600 МГц.
Различные категории Ethernet
| Категория 5 | Категория 5e | Категория 6 | Категория 6а | Категория 7 | |
| Тип кабеля | УТП | УТП | UTP или STP | СТП | С/ФТП |
| Макс. Данные Скорость передачи | 10/100/1000 Мбит/с | 10/100/1000 Мбит/с | 10/100/1000 Мбит/с | 10 000 Мбит/с | 10 000 Мбит/с |
| Макс. Пропускная способность | 100 МГц | 100 МГц | 250 МГц | 500 МГц | 600 МГц |
Проводка кабеля Ethernet
Внутри каждого кабеля Ethernet имеется четыре витых пары проводов.
Схема подключения кабеля Ethernet покажет, что только две из этих пар активно используются для передачи данных. Оранжевая и зеленая пары проводов используются как в стандартах T568A, так и в T568B, но для разных целей.
В стандарте T568A оранжевая и бело-оранжевая пары проводов используются для приема данных, а зеленая и бело-зеленая пары используются для передачи. В дополнение к тому, что провода имеют другую конфигурацию контактов, кабель типа T568B меняет местами пары передачи и приема. Он передает по оранжевым проводам и получает данные по зеленой паре.
Руководство по разводке кабеля Ethernet от Electronic Team
Ольга Вайс 19 декабря, 2019
Без кабелей Ethernet Всемирная паутина и Интернет в том виде, в каком мы его знаем, не могли бы существовать. Эти изобретения, ставшие незаменимыми в современную эпоху, были бы невозможны без подключения к сети, которое стало возможным благодаря кабелям Ethernet.
Существует две основные категории кабелей Ethernet: многожильные кабели в оплетке и сплошные кабели. Одножильные кабели более полезны для использования в фиксированных местах, а многожильные кабели лучше подходят для гибкого использования на рабочем столе.
Какие существуют типы кабелей Ethernet?
Сегодня на рынке доступно 5 различных типов кабелей Ethernet. Это Cat5, Cat5e, Cat6, Cat6a и Cat7. Наиболее часто используемые кабели относятся к типу Cat5 и Cat5e.
Давайте подробнее рассмотрим, что отличает разные типы кабелей Ethernet.
Cat5 — Обозначая категорию 5, кабель Cat5 следует за кабелями своих предшественников Cat3 и Cat4. Это наиболее используемый тип кабеля, и до появления Cat5e он считался наиболее эффективным и надежным доступным вариантом. Он выполнен из неэкранированных витых пар (UTP) проводов и имеет максимальные скорости передачи данных 10/100 Мбит/с.
Cat5e — это улучшенная версия кабеля Cat5, обеспечивающая более высокую скорость и защиту от электрических помех.
Это также кабель UTP, скорость передачи которого может достигать 1000 Мбит/с.
Cat6 — Кабели категории 6 повышают эффективность передачи кабелей категории Cat5e. Оба типа могут работать на гигабитных скоростях, но Cat6 лучше подходит для условий, в которых может присутствовать больше электромагнитных помех. Кабель Cat6 доступен в форме UTP и STP (экранированные витые пары) и стоит дороже, чем Cat5e. Его максимальная скорость составляет 1000 Мбит/с.
Cat6a — кабель расширенной категории 6 увеличивает скорость передачи до 10 000 Мбит/с и удваивает максимальную полосу пропускания до 500 МГц.
Cat7 — кабели категории 7, также известные как кабели класса F, состоят из экранированных экранированных витых пар (SSTP) проводов. Они имеют более сильную изоляцию, толще и объемнее, чем кабели Cat6e. Их трудно согнуть, но они обеспечивают скорость передачи данных 10 000 Мбит/с при полосе пропускания 600 МГц.
Различные категории Ethernet
| Категория 5 | Категория 5e | Категория 6 | Категория 6а | Категория 7 | |
| Тип кабеля | УТП | УТП | UTP или STP | СТП | С/ФТП |
Макс. Похожие записи |
