Схема подключения люминесцентной лампы без дросселя. Подключение люминесцентной лампы без дросселя: 3 эффективные схемы

Как подключить люминесцентную лампу без дросселя и стартера. Какие схемы подключения существуют. Как запустить сгоревшую люминесцентную лампу. Какие преимущества и недостатки у бездроссельных схем подключения.

Особенности работы люминесцентных ламп

Люминесцентные лампы широко используются для освещения различных помещений благодаря их высокой эффективности и длительному сроку службы. Однако для корректной работы этих ламп требуется специальная пускорегулирующая аппаратура (ПРА), включающая дроссель и стартер. Что делать, если эти элементы вышли из строя? Можно ли подключить люминесцентную лампу без дросселя и стартера?

Прежде чем рассматривать альтернативные схемы подключения, давайте вспомним принцип работы классической схемы с дросселем и стартером:

1. При подаче напряжения стартер замыкает цепь и через электроды лампы начинает протекать ток, разогревая их.
2. Через несколько секунд стартер размыкает цепь, и на электродах возникает высоковольтный импульс, зажигающий дуговой разряд в лампе.
3. Дроссель ограничивает ток через лампу на рабочем уровне.

Теперь рассмотрим, как можно запустить люминесцентную лампу без использования стандартной ПРА.

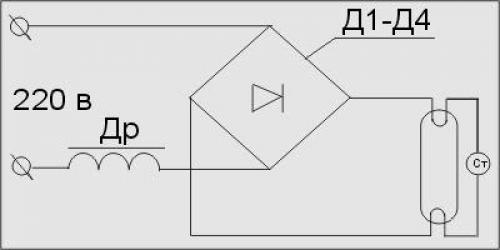

Схема подключения с диодным мостом

Одна из наиболее простых схем подключения люминесцентной лампы без дросселя и стартера использует диодный мост и конденсаторы:

• 4 диода собираются в мостовую схему
• Параллельно диагоналям моста подключаются конденсаторы
• Выводы лампы замыкаются между собой

Эта схема позволяет зажечь даже лампу с перегоревшими электродами. Однако у нее есть ряд недостатков:

• Пониженная яркость свечения
• Заметное мерцание света
• Возможность стробоскопического эффекта
• Сокращение срока службы лампы

Тем не менее, такая схема может быть полезна для временного освещения нежилых помещений.

Использование лампы накаливания в качестве балласта

Еще одна интересная схема подключения люминесцентной лампы без дросселя использует обычную лампу накаливания в качестве балластного сопротивления:

• Лампа накаливания 40-60 Вт включается последовательно с люминесцентной лампой
• Параллельно люминесцентной лампе подключается конденсатор

Преимущества данной схемы:

• Простота реализации
• Возможность регулировки яркости
• Отсутствие мерцания

Однако энергоэффективность такого решения будет ниже, чем у стандартной схемы с ПРА.

Подключение через плату от энергосберегающей лампы

Современный способ запуска люминесцентной лампы без дросселя — использование электронной платы от компактной люминесцентной (энергосберегающей) лампы:

• Из энергосберегающей лампы извлекается электронная плата
• К контактам платы подключается люминесцентная трубка

Этот метод имеет ряд преимуществ:

• Отсутствие мерцания
• Мгновенное зажигание лампы
• Высокая энергоэффективность
• Возможность диммирования

Однако следует учитывать, что мощность платы должна соответствовать мощности подключаемой лампы.

Сравнение эффективности различных схем подключения

Давайте сравним рассмотренные схемы подключения люминесцентных ламп по ключевым параметрам:

Схема	Яркость	Мерцание	Энергоэффективность	Срок службы лампы
Классическая с ПРА	Высокая	Среднее	Высокая	Нормальный
С диодным мостом	Низкая	Высокое	Средняя	Сокращенный
С лампой накаливания	Средняя	Низкое	Низкая	Нормальный
С платой от КЛЛ	Высокая	Отсутствует	Высокая	Увеличенный

Правила безопасности при работе с люминесцентными лампами

При подключении люминесцентных ламп без штатной ПРА следует соблюдать ряд правил безопасности:

• Отключайте питание перед любыми манипуляциями с лампой и схемой
• Используйте качественные комплектующие с соответствующими характеристиками
• Не прикасайтесь к работающей лампе и элементам схемы
• При повреждении лампы немедленно отключите питание и проветрите помещение
• Утилизируйте вышедшие из строя лампы в специализированных пунктах приема

Заключение

Подключение люминесцентной лампы без дросселя и стартера возможно различными способами. Каждый из них имеет свои преимущества и недостатки. Выбор конкретной схемы зависит от ваших целей, имеющихся материалов и требований к освещению. Помните, что нестандартное подключение может снизить эффективность и срок службы лампы. В ответственных случаях лучше использовать классическую схему с качественной ПРА или современные светодиодные аналоги люминесцентных ламп.

3 схемы подключения лампы дневного света без дросселя и стартера. Как зажечь сгоревшую люминесцентную лампу.

Лампы дневного света несмотря на всю их «живучесть», по сравнению с обычными лампочками накаливания, в один прекрасный момент также выходят из строя и перестают светить.

Конечно, срок их службы не сравнить со светодиодными моделями, но как оказывается, даже при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

• сама люминесцентная лампочка

• стартер

• или дроссель

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство при этом считают такой люминесцентный светильник полностью негодным и выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на некоторые преимущества (возможность запуска сгоревших ламп дневного света), все эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно, схему с ее использованием нельзя считать абсолютно бездроссельной, так как на плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам гораздо меньше, так как экономка работает на частотах до нескольких десятков килогерц.

Этот минидроссель ограничивает ток через лампу и дает высоковольтный импульс для зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому некоторые сознательные и бережливые граждане, которые еще не сдали их в специальные пункты приема, хранят подобные изделия у себя на полках в шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и естественно не забываем про питание 220В. Это те самые жилки, которые идут от цоколя.

Все что нужно сделать далее, это припаять по два проводника к каждому контакту на плате (от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

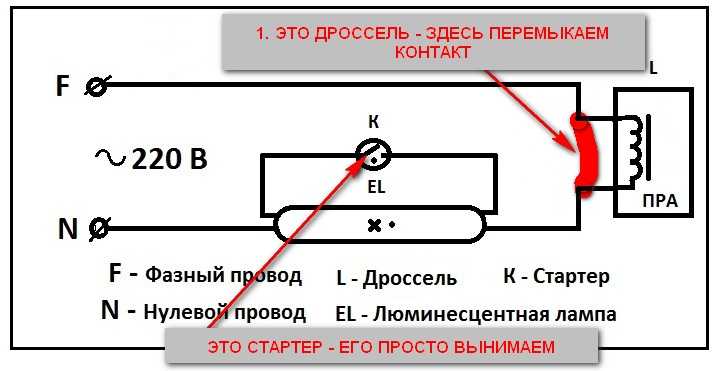

Если стартер в схеме присутствует, его придется выкинуть или зашунтировать.

Как выбрать мощность энергосберегающей лампы

Запускается такой светильник моментально, в отличие от долгих морганий и мерцаний привычных ЛБ и ЛД моделей.

Какие есть недостатки у такой схемы подключения? Во-первых, рабочий ток в энергосберегайках при равной мощности, меньше чем у линейных ламп дневного света. Чем это чревато?

А тем, что выбрав экономку равной или меньшей по мощности с ЛБ, ваша плата будет работать с перегрузкой и в один прекрасный момент бабахнет. Чтобы этого не случилось, мощности плат от экономок в идеале должны быть на 20% больше, чем у ламп дневного света.

То есть, для модели ЛДС на 36Вт, берите плату от лапочки на 40Вт и выше. Ну и так далее, в зависимости от пропорций.

Если вы переделываете светильник с одним дросселем на две лампочки, то учитывайте мощности обеих.

Почему еще нужно брать именно с запасом, а не подбирать мощность КЛЛ равную мощности ламп дневного света? Дело в том, что в безымянных и недорогих лампочках КЛЛ, реальная мощность всегда на порядок меньше заявленной.

Поэтому не удивляйтесь, когда подключив к старому советскому светильнику ЛБ-40, плату от китайской экономки на те же самые 40Вт, вы в итоге получите негативный результат. Это не схема не работает — это качество товаров из поднебесной не соответствует «железобетонным» советским гостам.

2 схемы бездроссельного включения ламп дневного света

Если вы все таки намерены собрать более сложную конструкцию, при помощи которой запускаются даже сгоревшие линейные светильники, то давайте рассмотрим и такие случаи.

Самый простейший вариант — это диодный мост с парой конденсаторов и подключенная последовательно в цепь в качестве балласта, лампочка накаливания. Вот схема такой сборки.

Главное преимущество ее в том, что подобным образом можно запустить светильник не только без дросселя, но и перегоревшую лампу, у которой вообще нет целых спиралей на штырьковых контактах.

Для трубок мощностью 18Вт подойдут следующие компоненты:

• диодный мост GBU408

• конденсатор 2нФ (до 1кв)

• конденсатор 3нФ (до 1кв)

• лампочка накаливания 40Вт

Для трубок в 36Вт или 40Вт емкости конденсаторов следует увеличить.  Все элементы соединяются вот таким образом.

После чего схемка подключается к лампе дневного света.

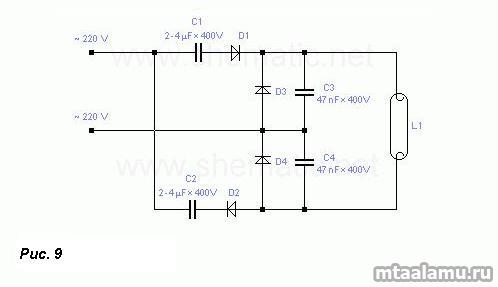

Вот еще одна подобная бездроссельная схема.

Диоды подбираются с обратным напряжением не менее 1kV. Ток будет зависеть от тока светильника (от 0,5А и более).

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны необходимые для ионизации, вырываются наружу и при комнатной температуре, даже если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс выглядит следующим образом:

• первоначально в колбе разряд отсутствует

• затем на концы подается умноженное напряжение

• свет внутри за счет этого моментально зажигается

• далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток

• в колбе постепенно стабилизируется рабочее напряжение и ток

• лампочка накаливания немного тускнеет

Недостатки подобной сборки:

• низкий уровень яркости

• повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном случае пары ртути будут собираться только возле одного из электродов и светильник без периодического обслуживания долго не протянет. Это явление называется катафорез или унос паров ртути в катодный конец светильника.

Там где подключен «плюс», яркость будет меньше и этот край начнет чернеть значительно быстрее.

Особенно это заметно при монтаже светильников ЛБ в холодных помещениях — гараж, сарай, коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому запомните — люминесцентная лампа это источник света переменного тока. Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень быстро.

Еще один минус подобных диодных схем, про который мало кто говорит — итоговый ток потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Простая Схема Подключения Люминесцентных Ламп

Обычные лампы накаливания малоэффективны – они выделяют больше тепла, чем света. Да и срок службы их невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на оплате электроэнергии. Плюс подобные источники освещения имеют больший диапазон цветов и менее вредны для глаз. Однако для их монтажа требуется приобретение специальных устройств: дросселей или электронных плат ЭПРА.

Содержание:

• Особенности люминесцентных светильников
• Принцип действия
• Основные этапы подключения
• Монтаж двух ламп
• Пара ламп и один дроссель
• Подключение без дросселя
• Подключение ЭПРА
  • Достоинства и недостатки люминесцентных источников света
    • ВИДЕО: Как подключить люминесцентную лампу

Особенности люминесцентных светильников

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Читайте также:  Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Принцип действия

Читайте также:  Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

Читайте также: Лучшие видеорегистраторы. ТОП-20:Рейтинг 2022 + Отзывы

Основные этапы подключения

Читайте также:  Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Схема подключения одного источника освещения к одному дросселю

Схема подключения люминесцентной лампы с дросселем довольно проста:

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Читайте также: Отличие нуля от земли в чем принципиальная разница? Схемы соединений и их применение | (Фото и Видео)

Монтаж двух ламп

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Пара ламп и один дроссель

Читайте также:  Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Подключение без дросселя

Читайте также:  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Читайте также: Как установить заборный столб который простоит более 100 лет? Инструкции по установке своими руками | (Фото и Видео)

Подключение ЭПРА

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

Достоинства и недостатки люминесцентных источников света

Читайте также:  Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

• Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
• Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

• Необходимость подключения дополнительных устройств (стартеров и дросселей)
• Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
• Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
• На силу света в таких источниках способна влиять температура окружающей среды
• Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
• значительная пульсация света, что может сказаться отрицательно на зрении
• Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

ВИДЕО: Как подключить люминесцентную лампу

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

6.3 Общий балл

Подключение люминесцентных ламп

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

УДОБСТВО

7

БЕЗОПАСНОСТЬ

6

СЛОЖНОСТЬ

8

Рейтинг пользователей: 2.75 (4 Голоса)

Подключение люминесцентной лампы без дросселя и пускателя: схемы

Люминесцентные лампы

уже давно пользуются популярностью в освещении помещений любых размеров. Они долго работают и не перегорают, а значит, обслуживать их нужно гораздо реже. Основная проблема не в перегорании самой лампочки (перегорание спирали и люминофора), а в выходе из строя балластов. В этой статье мы расскажем, как подключить люминесцентную лампу без дросселя и стартера, а также питание от низковольтного источника постоянного тока.

• Классическая схема включения люминесцентных ламп
• Блок питания от 220В без дросселя и стартера
• Мощность лампы от 12В

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества ЭПРА, по сей день часто встречается схема включения с дросселем и пускателем. Напомним, как он выглядит:

Люминесцентная лампа представляет собой колбу, конструктивно выполненную в виде прямой и закрученной трубки, заполненной парами ртути. На его концах находятся электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, на которые подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной лампы с дросселем и пускателем достаточно прост. В первый момент времени, когда контакты пускателя холодные и разомкнуты — между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток протекает по этой цепи:

Фаза-дроссель-катушка-стартер -вторая катушка-ноль.

В этот момент под действием протекающего тока спирали нагреваются, а контакты пускателя остывают. В определенный момент времени гнутся контакты от нагрева и цепь разрывается. Затем за счет энергии, запасенной в дросселе, возникает всплеск и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, т.к. для его работы необходимо создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Блок питания от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, дроссели вылетают. Все это стоит недешево, поэтому существует несколько схем подключения лампы без этих элементов. Вы видите один из них на рисунке ниже.

Диоды можно подобрать любые с обратным напряжением не менее 1000 В и током не меньше, чем потребляет лампа (от 0,5 А). Подберите конденсаторы с одинаковым напряжением 1000В и емкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это означает, что спирали не участвуют в процессе зажигания, и вы можете использовать схему для зажигания ламп там, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно использовать, если вы не работаете в нем с машинами. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хотя человеческому глазу это не всегда заметно. Но такое освещение может вызывать стробоскопический эффект — когда вращающиеся детали могут казаться неподвижными. Соответственно, это может привести к авариям.

Примечание: при экспериментах следует учитывать, что запуск люминесцентных источников света в холодное время года всегда затруднен.

На видео ниже наглядно показано, как запустить люминесцентную лампу с помощью диодов и конденсаторов:

Есть еще одна схема подключения люминесцентной лампы без пускателя и дросселя. В этом случае в качестве балласта используется лампа накаливания.

Используйте лампу накаливания на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. По сути, это тот же электронный балласт, который используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано как подключить люминесцентную лампу через плату энергосберегающей лампы:

Мощность лампы от 12В

люминесцентная лампа от низкого напряжения?», мы нашли один из ответов на этот вопрос. Для подключения люминесцентной лампы к низковольтному источнику постоянного тока, например, аккумулятору 12В, нужно собрать повышающий преобразователь. Самый простой вариант — схема автоколебательного преобразователя с 1 транзистором. Кроме транзистора нам потребуется намотать трехобмоточный трансформатор на ферритовом кольце или стержне.

Данную схему можно использовать для подключения люминесцентных ламп к бортовой сети автомобиля. Для его работы также не нужны дроссель и стартер. Более того, он будет работать, даже если его спирали сгорят. Возможно, вам понравится одна из вариаций рассматриваемой схемы.

Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам. Это не идеальное решение, а скорее выход из ситуации. Светильник с такой схемой подключения не следует использовать в качестве основного освещения рабочих мест, но он допустим для освещения помещений, где человек не проводит много времени — коридоров, кладовых и т. д.

Наверняка вы не знаете:

• Преимущества ЭПРА перед ЭПРА
• Для чего нужен дроссель?
• Как получить напряжение 12 вольт

Опубликовано: 03.12.2018 Обновлено: 03.12.2018 1 Комментарий

простых исправлений медленного запуска, мерцания или неисправности люминесцентных ламп

Поиск

Связанные элементы

Ключевые моменты

Если у вас возникла какая-либо из следующих проблем с люминесцентными лампами, на этой странице будет рассказано, как их устранить, включая информацию о том, что, вероятно, вызвало неисправность. проблема и как проверить ваши стартеры и балласты:

• Люминесцентная лампа не включается
• Проверка и ремонт стартеров
• Проверка и фиксация балластов
• Другие проблемы, которые можно выявить и устранить с помощью вышеуказанных проверок
  • Середина трубки не горит, но горят концы
  • Трубка постоянно мигает или гаснет
  • Трубка долго прогревается и включается




Если вам нужна помощь в любой момент или вы хотите заказать новые лампы, стартеры или балласты
Позвоните команде сегодня по телефону 0113 8876270 или напишите по адресу [email protected]

Люминесцентные лампы уже давно являются практичным решением для освещения офисов, гаражей, складов, кухонь и т.д. Тем не менее, есть несколько проблем, которые могут со временем выйти из строя с этими лампами, их стартерами и балластами (механизмами управления). Наиболее распространенными предупреждающими знаками являются;

1. Люминесцентная лампа не включается (и гудит или не гудит)

2. Трубка долго прогревается и включается

3. Середина трубки не горит, но горят концы

4. Трубка постоянно мигает или гаснет

Мы расскажем вам, что вызвало проблему и как проверить ваши стартеры и балласты. Следующие исправления помогут вам получить максимальную отдачу от флуоресцентного света. Если вам нужна замена, просмотрите наш ассортимент люминесцентных ламп, чтобы найти то, что вам подходит.

Распространенная проблема: люминесцентная лампа не включается

Возможные причины:

• Отсутствие электропитания из-за срабатывания выключателя или перегоревшего предохранителя
• Мертвый или умирающий балласт
• Стартер в обе стороны
• Перегоревшая лампочка

Проверки:

 Проверьте подачу питания на лампу

Начните с проверки того, что предохранитель не отключил источник питания. Обычно, когда это происходит, срабатывает более одного источника света, поэтому проверьте несколько выключателей освещения, и если ни один из них не включается, проверьте блок предохранителей.

Проверить трубку

1. Выключить выключатель питания лампы
2. Поверните трубку на 90 градусов, пока она не перестанет вращаться, затем сдвиньте трубку вниз
3. Проверьте оба конца трубки на предмет затемнения стекла. Если трубка темная с обоих концов, то она либо неисправна, либо близка к концу срока службы, поэтому ее все равно придется заменить
4. Если цвет лампочки выглядит нормально, попробуйте использовать другой светильник, который, как вы знаете, работает, и проверьте, загорается ли он.
5. Если не горит, то лампочку нужно заменить. Если загорится, то проблема скорее всего в стартере

Проверка и ремонт стартеров

Что такое стартеры?

• Стартер представляет собой небольшую коробку в светильнике, рядом с которой находится трубка.
• Функция этого стартера, как следует из названия, заключается в подаче достаточного количества энергии в лампу, чтобы она зажгла ее.
• Стартеры можно найти только в фитингах, которым 15 лет или больше.
• Они стоят всего 20 пенсов — самый простой способ проверить стартер — это купить новый и заменить старый.

Как найти и заменить стартер

1. Если вы не видите стартер, снимите трубку, так как иногда стартеры устанавливаются под трубкой, но помните, что только старые фитинги имеют стартеры — если фитинг современный, то вам может искать то, чего нет.
2. Выключите выключатель освещения и снимите стартер, осторожно надавив на него и повернув влево.
3. Просто замените стартер и посмотрите, работает ли свет.

Проверка и фиксация балластов

Что такое балласты?

• Балласты также известны как ПРА
• Балласт дает лампочке достаточное напряжение для ее запуска, но затем ограничивает количество тока, подаваемого на лампочку, позволяя лампочке излучать постоянный свет.
• О том, что балласт не работает должным образом, свидетельствует жужжащий звук , исходящий от лампочки.
• Если у вас более одной лампочки в светильнике и все лампочки мерцают или не горят, тогда скорее всего это балласт .

Как найти и заменить стартер

1. Выключите свет выключателем и отключите питание светильника с помощью автоматического выключателя.
2. Снимите трубку с светильника, так как балласт обычно находится за лампой или между лампами в фитингах с более чем одной трубкой.
3. Балласт обычно имеет крышку, поэтому снимите крышку балласта с помощью отвертки и проверьте балласт, который обычно представляет собой серую или черную коробку прямоугольной формы, чтобы убедиться, что из него не вытекает масло или он не выглядит сгоревшим.
4. Во-первых, проверьте правильность подключения всех проводов, так как ослабление проводов может привести к неправильной работе балласта. Если провода подключены правильно, проблема, скорее всего, связана с самим балластом.
Балласты
5. бывают разных форм и размеров, поэтому, если вам нужно купить новый, внимательно проверьте размеры при покупке в Интернете или возьмите старый балласт с собой в магазин осветительных приборов.
   На вашем балласте, скорее всего, есть электрическая схема (или, если нет, она должна быть в коробке), которая покажет вам, какие провода куда идут при замене балласта. Обычно провода окрашены в красный, белый, синий, желтый и черный цвета, а соответствующие цвета на балластных проводах совпадают с цветами на фитингах.

Плюс: На YouTube есть много видео, демонстрирующих, как безопасно заменить балласт, это один из наших любимых способов замены балласта T8.



Обратите внимание, что существует множество различных типов балласта, и каждый из них имеет свои инструкции по замене. При замене балласта существует риск поражения электрическим током, поэтому убедитесь, что вы знаете, что делаете, или попросите электрика сделать эту работу за вас, если вы не уверены. Будьте осторожны при работе с флуоресцентным светом.

Проблемы с люминесцентными лампами, которые можно определить и устранить с помощью вышеуказанных проверок.

Середина трубки не горит, но горят концы.

1. Проверить стартер.
2. Если проблема не устранена, необходимо заменить трубку.

Лампа постоянно мигает или гаснет

1. Проверить стартер.
2. Проверьте балласт.
3. Убедитесь, что лампа, которую вы использовали в светильнике, имеет правильный размер и подходит.
4. Если проблема не устранена, необходимо заменить трубку.

Трубка долго прогревается и включается

1. Проверьте стартер.
2. Если проблема не устранена, необходимо заменить трубку.

Быстрые покупки

Если у вас есть какие-либо вопросы о люминесцентных лампах и ламповых лампах, мы будем рады ответить! Свяжитесь с нами по адресу sales@lampshoponline. com или позвоните нам по телефону 0113 887 6270.

Чтобы купить товары для освещения в Интернете, перейдите по ссылкам ниже:

• Люминесцентные лампы
• Выключатели стартера
• Аварийные комбинированные балласты — обычные высокочастотные балласты и функция резервного питания в одном устройстве для люминесцентных ламп, предназначенных для использования с аварийным аккумулятором.
• Электронные балласты HID – для работы газоразрядных ламп высокой мощности с запуском без мерцания (HID), например Металлогалогенные лампы.
• ВЧ балласты – высокочастотный балласт для работы люминесцентной лампы (включение-выключение без мерцания).

Почему стоит делать покупки в Lampshoponline?

USP	Интернет-магазин ламп
Только лучшие бренды	У нас есть только лучшие бренды на рынке, и мы предлагаем их вам по отличным ценам с оптовыми скидками, доступными для торговли и крупных заказов на дом.
Количество	Покупайте столько, сколько хотите, экономя при покупке оптом. Amazon, например, может потребовать, чтобы вы покупали оптом, что может быть нецелесообразно, учитывая широкий диапазон цветовой температуры, рейтинг IP и разницу в углах луча вокруг дома.
Наличие на складе	У нас всегда есть большие запасы.
Доставка и возврат	Доставка 3,32 фунта стерлингов. Бесплатная доставка на сумму свыше 65 фунтов стерлингов. 30-дневная политика возврата.
Отзывы	У нас более 10 000 отзывов клиентов, и мы получили оценку «Отлично». 90% наших клиентов рекомендуют нас.
Отличное расположение	Наш склад и вся служба поддержки клиентов находятся в Йоркшире.
Упаковка	Мы известны своим превосходным качеством упаковки продукции, что означает, что ваши луковицы доставляются в идеальном состоянии.
Приятный шоппинг	Мы вкладываем значительные средства в процесс совершения покупок. Мы постоянно запрашиваем обратную связь от наших клиентов, чтобы помочь нам улучшить наш магазин.
Выберите способ оплаты	Мы принимаем кредитные и дебетовые карты, Paypal, American Express и Amazon Pay.
Условия торгового счета	Мы предлагаем специальные торговые счета для крупных клиентов.
Эксперты отрасли	Наша команда состоит из высококвалифицированных специалистов и может ответить на большинство вопросов по освещению.

Доставка и возврат

Доставка

• Заказы на сумму более 65 фунтов стерлингов — бесплатная доставка.
Варианты оптовой закупки
• применимы ко многим продуктам, перечисленным в нашей линейке GU10.
• Королевская почта с отслеживанием 2-го класса — 3,32 фунта стерлингов + НДС
• Королевская почта с отслеживанием 1-го класса — 4,99 фунтов стерлингов + НДС
• Заказы с предметами длиной более 2 футов имеют обязательную стоимость 7,49 фунтов стерлингов + НДС (если стоимость не превышает 65,00 фунтов стерлингов + НДС).

Возврат

Если вы недовольны своей покупкой, вы можете вернуть нам товар в течение 30 дней с момента получения заказа, при условии, что товар не использовался. Чтобы вернуть товары, отправьте электронное письмо по адресу [email protected] с номером вашего заказа, и мы вышлем вам номер возврата и инструкции по возврату.
