Как правильно подключить электрику прицепа к легковому автомобилю. Какие бывают типы разъемов для подключения прицепа. Схемы распиновки 7-контактной и 13-контактной розеток фаркопа. Особенности подключения прицепов МЗСА.
Типы разъемов для подключения прицепа
Существует несколько основных типов разъемов для подключения электрики прицепа к легковому автомобилю:
- 7-контактная розетка европейского стандарта
- 13-контактная розетка европейского стандарта
- 7-контактная розетка американского стандарта
- 4-контактная розетка американского стандарта
В России наиболее распространены 7-контактные и 13-контактные розетки европейского стандарта. Рассмотрим их подробнее.

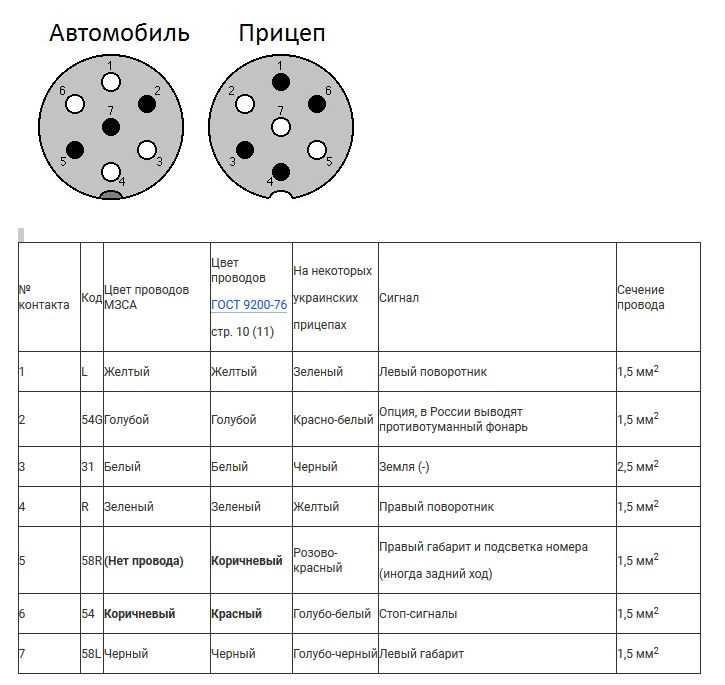

Схема подключения 7-контактной розетки фаркопа
7-контактная розетка является базовым вариантом для подключения прицепов к легковым автомобилям. Она обеспечивает работу основных световых приборов прицепа:
- Габаритные огни
- Стоп-сигналы
- Указатели поворота
- Противотуманные фонари
Стандартная распиновка 7-контактной розетки фаркопа:
- Левый указатель поворота (желтый провод)
- Задний противотуманный фонарь (синий провод)
- Масса (белый провод)
- Правый указатель поворота (зеленый провод)
- Правый габарит (коричневый провод)
- Стоп-сигналы (красный провод)
- Левый габарит (черный провод)
Особенности подключения прицепов МЗСА
Прицепы производства МЗСА имеют некоторые отличия в схеме подключения:
- К контакту №5 питание не подается
- Оба габаритных огня и подсветка номера замкнуты на 7-й контакт
Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7-го гнезда в 5-е или выполнить обратную процедуру в вилке прицепа. Также можно замкнуть 5-й и 7-й контакты перемычкой.
Схема подключения 13-контактной розетки фаркопа
13-контактная розетка является расширенным вариантом, который позволяет подключать дополнительное электрооборудование прицепа. Она используется на современных автомобилях и прицепах-дачах.
Стандартная распиновка 13-контактной розетки:
- Левый указатель поворота (желтый)
- Задний противотуманный фонарь (синий)
- Масса для контактов 1-8 (белый)
- Правый указатель поворота (зеленый)
- Правый габарит (коричневый)
- Стоп-сигналы (красный)
- Левый габарит (черный)
- Фонарь заднего хода (розовый)
- Питание +12В постоянно (оранжевый)
- Питание +12В от зажигания (серый)
- Масса для контакта 10 (черно-белый)
- Свободный (бело-синий)
- Масса для контакта 9 (красно-белый)
Способы подключения розетки фаркопа
Существует два основных способа подключения розетки фаркопа к электросистеме автомобиля:
1. Штатное подключение
Если в автомобиле предусмотрен штатный разъем для подключения прицепа, достаточно приобрести оригинальный комплект проводов. Один конец вставляется в штатное гнездо, а второй оканчивается розеткой фаркопа. Это идеальный вариант, не требующий вмешательства в электрику автомобиля.
2. Универсальное подключение
Если штатного разъема нет, приходится подключать розетку напрямую к проводке автомобиля. Здесь возможны два варианта:
- Для автомобилей без электронного блока управления: провода от розетки можно напрямую соединить с проводами задней светотехники.
- Для современных автомобилей с электронным блоком управления: требуется установка специального блока согласования, который подключается между штатной проводкой и розеткой фаркопа.
Рекомендации по подключению розетки фаркопа
При самостоятельном подключении розетки фаркопа следует соблюдать несколько важных правил:
- Использовать многожильный медный провод в двойной изоляции
- Сечение проводов должно быть не менее 1,5 кв.мм, для цепи заземления — 2,5 кв.мм
- Тщательно изолировать все соединения
- Проверить работу всех световых приборов после подключения
- При наличии бортового компьютера использовать блок согласования
Соблюдение этих рекомендаций обеспечит надежное и безопасное подключение прицепа к вашему автомобилю.
Возможные проблемы при подключении прицепа
При подключении прицепа могут возникнуть следующие проблемы:
- Не работают отдельные световые приборы прицепа
- Бортовой компьютер выдает ошибку после подключения прицепа
- Перегорают предохранители в цепи задних фонарей
Большинство этих проблем связано с неправильным подключением или несоответствием схем распиновки розетки и вилки. Для их устранения необходимо:
- Проверить соответствие распиновки розетки и вилки
- Убедиться в надежности всех соединений
- При необходимости установить блок согласования
- Использовать переходники при несовпадении типов разъемов
Заключение
Правильное подключение электрики прицепа — важное условие безопасной эксплуатации автопоезда. Знание схем распиновки разъемов и соблюдение рекомендаций по подключению позволит избежать проблем и обеспечить надежную работу световых приборов прицепа. При возникновении сложностей рекомендуется обратиться к специалистам для профессионального подключения.

Штекер прицепа схема подключения | Хитрости Жизни
Содержание
Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.
Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.
У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.
Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.
Важные сведения
Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.
Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
- Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
- Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
- В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
- Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
- Всегда нужно проверять электросхему авто и сверяться с официальными документами.
Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.
Варианты распиновки
Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.
Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.
Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.
В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.
Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.
Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.
Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.
Очень полезные советы
Заголовок может и громкий, но по факту так и есть.
Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.
Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.
Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.
В итоге получаем нечто подобное, как показано на изображении ниже.
Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.
Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.
Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.
Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.
(11 оценок, среднее: 4,73 из 5)
Понравилась статья?
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.
Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.
Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопа | Вилка прицепа |
Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.
№ контакта | Код | Цвет провода по ГОСТ 9200-76 | Цвет некоторых прицепов (Украина) | Назначение |
1 | L | Желтый | Зеленый | Поворотник левый |
2 | 54G | Синий | Красно-белый | Противотуманные огни |
3 | 31 | Белый | Черный | Минус (заземление) |
4 | R | Зеленый | Желтый | Поворотник правый |
5 | 58R | Коричневый | Розово-красный | Правый габарит |
6 | 54 | Красный | Бело-голубой | Стоп-сигналы |
7 | 58L | Черный | Черно-голубой | Левый габарит |
Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.
13-пиновая схема подключения разъема прицепа
Розетка фаркопа | Вилка прицепа | ||
Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.
№ контакта | Цвет провода | Назначение |
1 | Желтый | Поворотник левый и аварийка |
2 | Синий | Противотуманки |
3 | Белый | Заземление (минус) для клемм 1-8 |
4 | Зеленый | Поворотник правый |
5 | Коричневый | Габарит правый |
6 | Красный | Стоп-сигнал |
7 | Черный | Габарит левый |
8 | Розовый | Задний ход |
9 | Оранжевый | Питание 12 В (35А) напрямую от аккумулятора |
10 | Серый | Питание 12В (35А) при включенном зажигании |
11 | Черно-белый | Заземление для № 10 |
12 | Бело-синий | Запасное гнездо (резерв) |
13 | Красно-белый | Заземление для № 9 |
В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).
Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.
При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.
Способы подключения розетки фаркопа
Есть два варианта выполнить подсоединение:
Рассмотрим каждый из них.
Штатное подключение
У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).
Штатная розетка фаркопа
Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.
Подключение универсальным способом
Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.
Рисунок 3. Соединительные клипсы
Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.
Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.
Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.
Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.
Распиновка 7 пиновой розетки
Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.
Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа
Пояснение к рисунку:
- Сигнал управления поворотником левого борта.
- Подключение ПТФ (в иномарках контакт может быть не задействован).
- Масса.
- Сигнал управления поворотником правого борта.
- Габаритные огни левого борта.
- Управление стоп-сигналами.
- Габаритные огни правого борта
На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.
Переходник с 7 на 13 пин
Распиновка 13 пиновой розетки
Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.
Номера контактов и цвета проводов 13 пиновой розетки
Таблица соответствия для 13-ти пинового разъема.
Номер контакта | Окраска провода | Функциональное назначение |
1 | Желтая | Поворотник левого борта |
2 | Синяя | Задний ПТФ |
3 | Белая | Масса для цепей с 1 по 8 |
4 | Зеленая | Поворотник правого борта |
5 | Коричневая | Подсветка номерного знака и габаритные огни правой стороны |
6 | Красная | Управление стоп-сигналами |
7 | Черная | Подсветка номерного знака и габаритные огни левой стороны |
8 | Оранжевая | Сигнал заднего хода |
9 | Красная с коричневым | +12 V от аккумуляторной батареи |
10 | Синяя с коричневым | +12 V (при включении зажигания) |
11 | Синяя с белым | Масса для цепи 10 |
12 | – | Не задействован |
13 | Зеленая с белым | Масса для цепи 9 |
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Американская розетка фаркопа на 7 контактов
Обозначения:
- Подключение габаритных огней.
- +12 V.
- Поворотные огни правого борта.
- Управление стоп-сигналами.
- Масса.
- Поворотные огни левого борта.
- Сигнал заднего хода.
Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.
4-х пиновый разъем
Обозначения:
- Масса.
- Управление габаритными огнями.
- Поворотник левого борта и управление стоп-сигналом.
- Поворотник правого борта и управление стоп-сигналом.
Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:
- Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
- Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
«>
Распиновка разъема прицепа легкового автомобиля
Содержание
- 0.0.1 Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
- 0.0.2 13-пиновая схема подключения разъема прицепа
- 1 Распиновка и подключение розетки фаркопа
- 2 Розетка фаркопа 7 пин
- 3 Розетка прицепа: схема подключения
- 4 Советы и рекомендации
- 5 Подведем итоги
Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.
Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.
Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопа | Вилка прицепа |
Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.
№ контакта | Код | Цвет провода по ГОСТ 9200-76 | Цвет некоторых прицепов (Украина) | Назначение |
1 | L | Желтый | Зеленый | Поворотник левый |
2 | 54G | Синий | Красно-белый | Противотуманные огни |
3 | 31 | Белый | Черный | Минус (заземление) |
4 | R | Зеленый | Желтый | Поворотник правый |
5 | 58R | Коричневый | Розово-красный | Правый габарит |
6 | 54 | Красный | Бело-голубой | Стоп-сигналы |
7 | 58L | Черный | Черно-голубой | Левый габарит |
Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.
13-пиновая схема подключения разъема прицепа
Розетка фаркопа | Вилка прицепа | ||
Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.
№ контакта | Цвет провода | Назначение |
1 | Желтый | Поворотник левый и аварийка |
2 | Синий | Противотуманки |
3 | Белый | Заземление (минус) для клемм 1-8 |
4 | Зеленый | Поворотник правый |
5 | Коричневый | Габарит правый |
6 | Красный | Стоп-сигнал |
7 | Черный | Габарит левый |
8 | Розовый | Задний ход |
9 | Оранжевый | Питание 12 В (35А) напрямую от аккумулятора |
10 | Серый | Питание 12В (35А) при включенном зажигании |
11 | Черно-белый | Заземление для № 10 |
12 | Бело-синий | Запасное гнездо (резерв) |
13 | Красно-белый | Заземление для № 9 |
В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).
Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.
Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.
Как подключить розетку фаркопа к электрике автомобиля?
Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.
Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.
Но это достаточно редко встречающийся вариант.
Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.
УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.
При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.
Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)
Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит
Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9
Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.
Другими словами, прицеп не только должен быть надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.
Для того чтобы подключить прицеп правильно, должна быть заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам. Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.
Читайте в этой статье
Распиновка и подключение розетки фаркопа
Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.
При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.
Схема подключения розетки фаркопа предполагает несколько типов разъемов:
- cемиконтактные 7 pin разъемы европейского типа;
- разъемы американского типа 7 пин;
- разъемы 13 pin;
- особые разъемы.
Что касается стандарта, на обычном прицепе для легковых машин должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой без доработок к розетке 7 пин не подключить.
Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.
Розетка фаркопа 7 пин
Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.
Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.
Еще добавим, чтобы разъемы служили как можно дольше, контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.
- Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.
Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.
Розетка прицепа: схема подключения
Начнем с того, что распиновка 7 контактной розетки следующая:
- поворотник левый;
- фонарь заднего хода;
- земля;
- поворотник правый;
- подсветка номера и правый габарит;
- стоп-сигналы;
- левый габарит;
Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения. Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь) машины с ПТФ прицепа и так далее.
Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.
Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.
Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.
В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК автомобиля никак не определяет.
Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.
Советы и рекомендации
Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.
Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.
По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.
Подведем итоги
С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.
