Схема подключения реле противотуманок. Схема подключения противотуманных фар через реле: пошаговая инструкция

Как правильно подключить противотуманные фары через реле. Какие компоненты потребуются для установки. Пошаговая инструкция по подключению. Какие бывают схемы подключения противотуманок. На что обратить внимание при монтаже.

Зачем нужны противотуманные фары и как они работают

Противотуманные фары являются важным элементом системы освещения автомобиля. Они предназначены для улучшения видимости в сложных погодных условиях — при тумане, дожде, снегопаде. В отличие от обычных фар, противотуманки излучают свет в особом спектре, который лучше пробивает водяную взвесь в воздухе.

Принцип работы противотуманных фар основан на использовании желтого или оранжевого светофильтра. Такой свет меньше рассеивается в тумане и позволяет лучше различать дорожную разметку и препятствия. Кроме того, противотуманные фары обычно устанавливаются ниже основных фар, что также улучшает видимость в условиях тумана.

Компоненты, необходимые для подключения противотуманных фар

Для установки и подключения противотуманных фар потребуются следующие компоненты:

• Сами противотуманные фары
• Реле (рекомендуется использовать 4-х или 5-ти контактное автомобильное реле)
• Выключатель
• Предохранитель (15-30А в зависимости от мощности ламп)
• Провода необходимого сечения
• Клеммы и разъемы
• Изоляционные материалы (изолента, термоусадочная трубка)

Важно правильно подобрать сечение проводов в соответствии с мощностью используемых ламп. Для стандартных противотуманных фар мощностью 55 Вт рекомендуется использовать провод сечением не менее 1.5 мм².

Пошаговая инструкция по подключению противотуманных фар через реле

Подключение противотуманных фар через реле выполняется в следующей последовательности:

1. Выбрать место установки противотуманных фар. Они должны располагаться ниже основных фар и не мешать другим элементам.
2. Установить выключатель в удобном месте в салоне автомобиля.
3. Проложить провода от аккумулятора к месту установки реле. Обязательно использовать предохранитель!

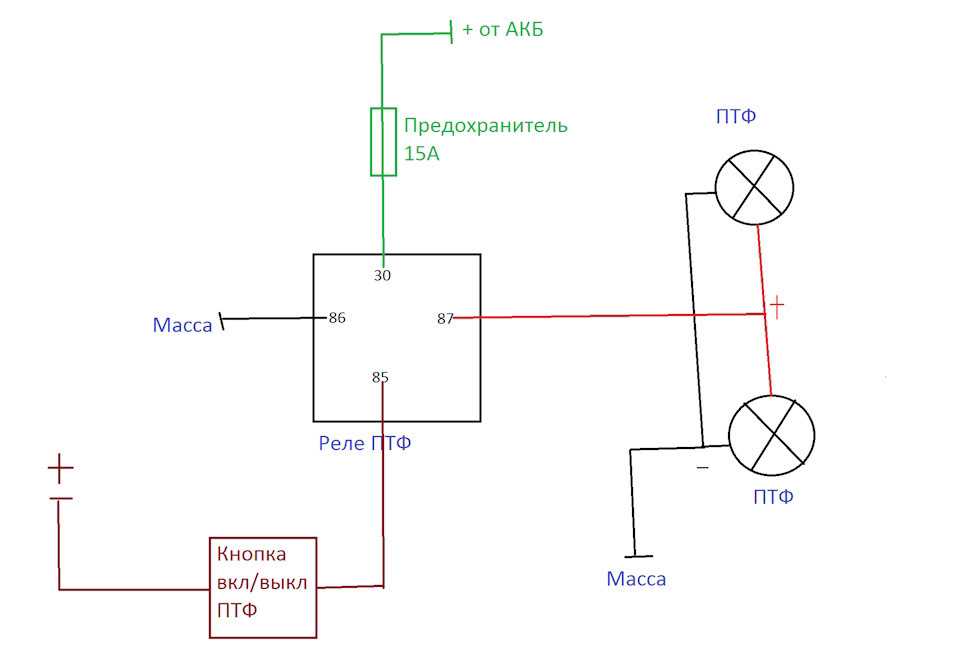

4. Подключить питание к клемме 30 реле через предохранитель.
5. Соединить клемму 87 реле с положительными контактами противотуманных фар.
6. Подключить клемму 85 реле к выключателю.
7. Соединить клемму 86 реле и отрицательные контакты фар с массой кузова.
8. Вторую клемму выключателя подключить к цепи зажигания или габаритных огней (чтобы противотуманки включались только при включенном зажигании).
9. Проверить все соединения и изолировать их.
10. Проверить работу противотуманных фар.

Распространенные схемы подключения противотуманных фар

Существует несколько вариантов схем подключения противотуманных фар:

Простая схема с одним реле

Это базовая схема, описанная выше. Противотуманные фары включаются отдельным выключателем независимо от основного света.

Схема с подключением к габаритным огням

В этом варианте питание на реле противотуманных фар подается через цепь габаритных огней. Таким образом, противотуманки можно включить только при включенных габаритах.

Схема с автоматическим отключением при включении дальнего света

Данная схема предусматривает автоматическое выключение противотуманных фар при включении дальнего света. Для этого используется дополнительное реле, которое размыкает цепь питания противотуманок при подаче напряжения на дальний свет.

Преимущества использования реле при подключении противотуманных фар

Использование реле при подключении противотуманных фар имеет ряд важных преимуществ:

• Снижение нагрузки на выключатель и проводку в салоне автомобиля
• Возможность использования проводов меньшего сечения для управляющей цепи
• Защита от перегрузок и коротких замыканий
• Увеличение срока службы ламп за счет подачи полного напряжения
• Возможность реализации дополнительных функций (например, автоматическое отключение)

На что обратить внимание при подключении противотуманных фар

При установке и подключении противотуманных фар следует учитывать следующие моменты:

• Правильно выбрать место установки фар с учетом требований ПДД
• Использовать провода и предохранители соответствующего номинала
• Обеспечить надежную изоляцию всех соединений
• Проверить работу противотуманных фар в различных режимах
• Отрегулировать направление светового пучка противотуманных фар

Распространенные ошибки при подключении противотуманных фар

При самостоятельной установке противотуманных фар часто допускаются следующие ошибки:

• Неправильный выбор места установки фар
• Использование проводов недостаточного сечения
• Отсутствие предохранителя в цепи питания
• Некачественная изоляция соединений
• Неправильное подключение к массе
• Отсутствие развязки по питанию от основных фар

Во избежание этих ошибок рекомендуется внимательно изучить схему подключения и при необходимости обратиться к специалистам.

Законодательные требования к установке противотуманных фар

При установке противотуманных фар необходимо учитывать требования законодательства:

• Противотуманные фары должны быть установлены на высоте не менее 250 мм от поверхности дороги
• Расстояние между противотуманными фарами должно быть не менее 600 мм
• Включение противотуманных фар должно осуществляться независимо от основных фар
• Световой пучок противотуманных фар не должен ослеплять других участников движения

Соблюдение этих требований позволит избежать проблем при прохождении технического осмотра и в процессе эксплуатации автомобиля.

Схема подключения противотуманок через реле — Лада мастер

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Содержание:

1. Для чего и как подключать противотуманные фары
2. Почему именно противотуманные?
3. Электрическая схема подключения противотуманок
4. Как подключить противотуманные фары через реле

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

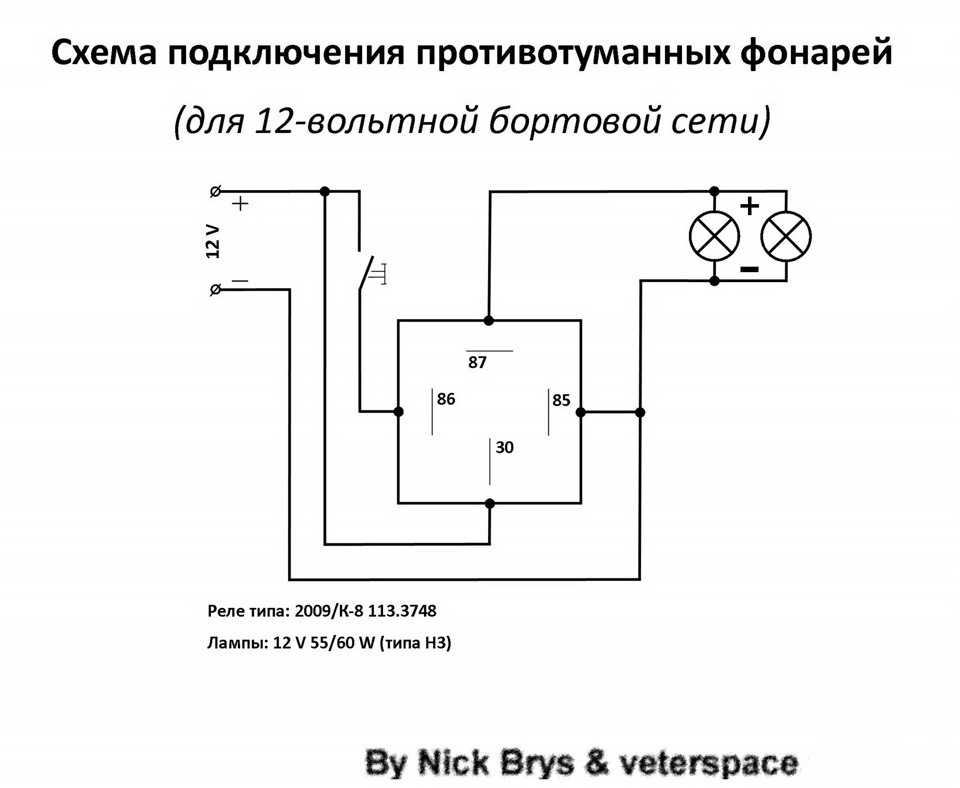

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

• дополнительные провода и клеммы;
• предохранитель противотуманных фар;
• реле противотуманных фар;
• изолента;
• колюще-режущие инструменты;
• кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД.

Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Читайте также Светодиодные фары своими руками, Втягивающее реле стартера Ваз 2107 — цена

Схемы подключения противотуманных фар через реле

Kopatich 28 августа, 202028 августа, 2020 радиоэлектроника, Статьи, Схемы, Техника 0

Содержание:

• 1 Виды подключения противотуманных фар.
  • 1.1 Последовательное соединение.
  • 1.2 Параллельное соединение.

В современном мире большая часть автомобилей оснащена противотуманными фарами. Но есть автомобили в комплектацию которых не входят противотуманные фары. Вот о них и будет идти речь в этой статье, так как обычная оптика авто не всегда позволяет видеть хорошо дорогу при неблагоприятных погодных условиях, таких как туман, дождь, буран.

Противотуманные фары неплохо улучшают видимость дороги в непогоду. В этой статье мы рассмотрим подключение противотуманных фар к бортовой сети автомобиля.

Существует два основных вида подключения противотуманных фар, первый и более не пригодный, на мой взгляд, это последовательное соединение. В последовательном соединение нить накала будет гореть в пол силы что в свою очередь увеличивает срок службы ламп накаливания, это пожалуй единственный плюс. Теперь рассмотрим минусы: первый минус — если перегорит одна лампа, то вторая автоматически погаснет, так как цепь разомкнется. Второй минус — фары будут светить в пол силы и их нельзя будет использовать как противотуманные фары, только можно будет использовать как ходовые огни. Схему соединения к статье прилагаю ниже, может быть кому и пригодится.

Последовательное соединение.

Схема последовательного соединения противотуманных фар через реле.

Параллельное соединение.

Параллельное соединение наиболее подходит для использования в противотуманных фарах. В этом соединение, на мой взгляд, нет минусов. Схему тоже прилагаю.

•

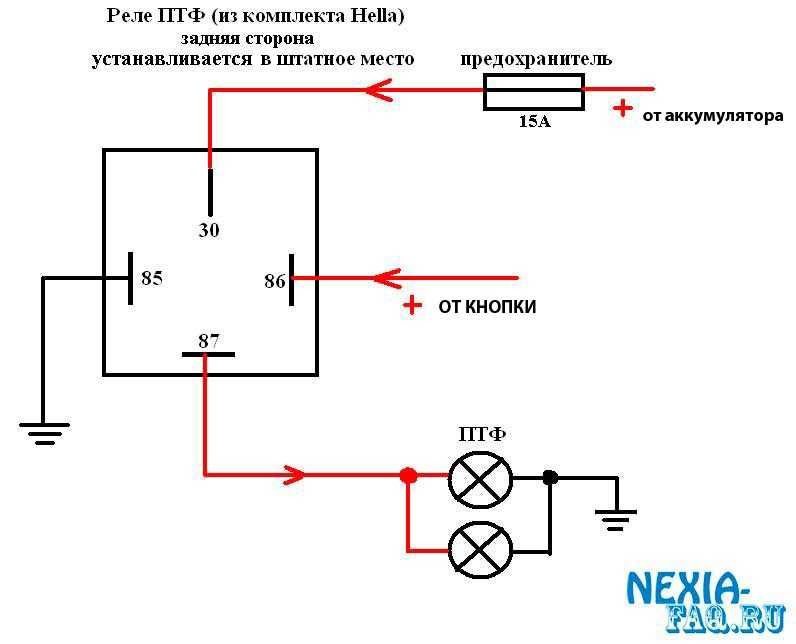

  Схема паралельного соединения противотуманных фар через реле.

Для подключение противотуманных фар нам понадобятся бокорезы, пучок проводов, переключатель, предохранитель(15-30А в зависимости от подключенных ламп) с колодкой, реле 4-х контактное или 5-ти контактное с колодкой (можно реле взять со встроенным предохранителем), изолента или термоусадка.

Kopatich

Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Копатыч.

Свежие записи

Реклама

Схема подключения и подключения противотуманных фар с реле и выключателем

Противотуманные фары являются очень важной частью системы освещения транспортного средства или автомобиля. Обычные фары полезны в обычное ночное время, но когда сезон плохой, это означает, что сезон дождей или зимний сезон создает большие трудности для правильного обзора или навигации. Тут очень помогают противотуманные фары. Противотуманные фары также называют дальним светом. Противотуманные фары необходимо установить в автомобиле в нужном месте. В принципе, хорошо разместить противотуманную фару только в центре автомобиля, а расстояние между двумя фарами должно быть равно расстоянию от стороны и центра автомобиля. Кроме того, во время установки следует помнить, что он не должен блокировать другие огни, такие как обычные фары, габаритные огни, или не блокировать поток охлаждающей жидкости и т. д. Таким образом, подключение и размещение являются очень важными факторами при установке противотуманных фар. огни. Делать это нужно очень осторожно, чтобы избежать серьезных поломок.

Теперь переходим к процедуре подключения. Противотуманные фары могут быть подключены с реле или без реле. Когда вы подключаете его без реле, вам понадобятся сращиватели проводов. Но в большинстве случаев он связан с реле. Итак, мы увидим схему подключения с пятиконтактным реле. Когда он соединяется с реле, также следуют два метода — один срабатывает положительно, а другой — срабатывает отрицательно. В цепи с положительным срабатыванием положительный вывод подключен к реле, тогда как в цепи с отрицательным срабатыванием положительный вывод подключен к реле. Положительный триггер является наиболее удобным.

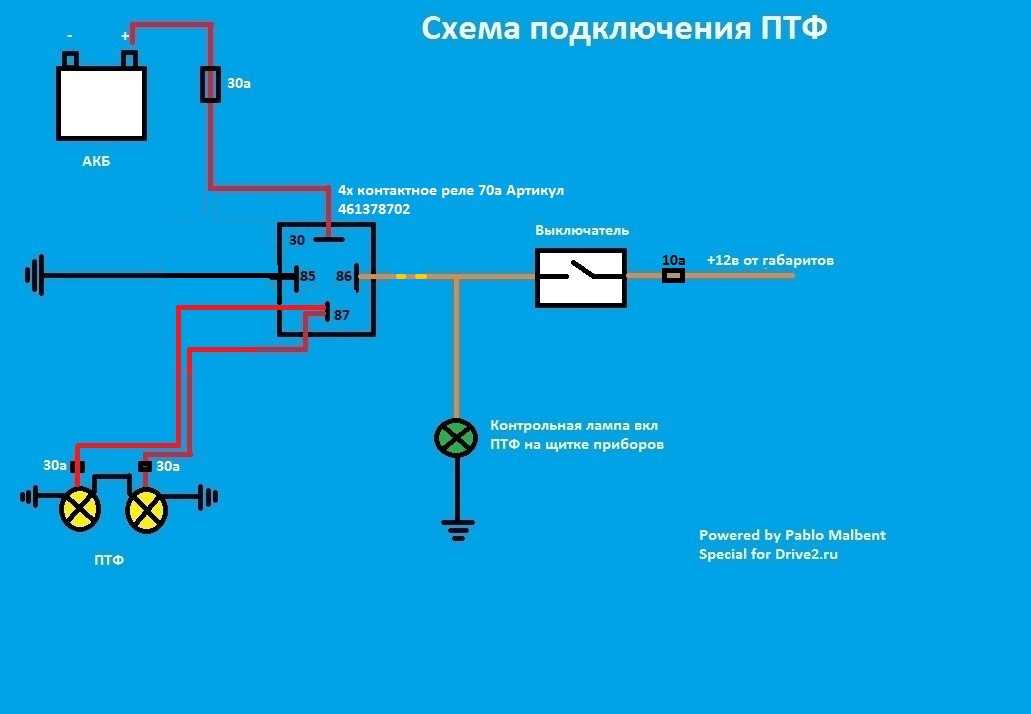

Итак, прежде всего, давайте посмотрим на схему подключения противотуманных фар с реле, аккумулятором и выключателем.

Здесь вы можете видеть, что мы использовали две противотуманные фары, каждая по 35 Вт. Таким образом, общая нагрузка составляет 35 + 35 = 70 Вт. И мы использовали аккумулятор на 12 В. Поскольку это постоянный ток, ток будет 70 Вт / 12 В = 5,8 А. Лучше использовать провод, который может выдерживать как минимум вдвое больший ток, чем фактический ток цепи. Итак, если ваше устройство такое же, как у меня, вы должны использовать провод как минимум 14 калибра, который может выдерживать ток до 12 А.

Кроме того, вы можете видеть на электрической схеме, что мы использовали предохранитель последовательно с аккумулятором. Лучше всего использовать предохранитель, номинальный ток которого составляет 80% от допустимого тока провода. Так что в данном случае отлично подойдет предохранитель на 10А.

Подробно о компоненте, который мы использовали,

Противотуманные фары — Каждый из них имеет мощность 35 Вт и имеет две клеммы — положительную и отрицательную клеммы.

Аккумулятор — Аккумулятор Источник питания 12 В постоянного тока

Переключатель — Здесь мы использовали однополюсный однопозиционный переключатель (SPST), который имеет две клеммы для подключения и имеет только операции включения и выключения.

Индикаторная лампа — Подключается после выключателя, показывает, включены или выключены противотуманные фары.

Реле — Здесь мы использовали пятиконтактное реле, которое имеет пять контактов или клемм, обозначенных как 86, 30, 87, 85, 87A. 85 и 86 — клеммы катушки, а 30, 87, 87А — контактные клеммы.

Описание соединения

• Отрицательные клеммы всех устройств или компонентов подключаются к заземлению, что означает металлический корпус или шасси автомобиля. Соединение отрицательной клеммы с землей должно быть выполнено правильно и должным образом, иначе она не будет правильно светиться.
• Положительная клемма аккумулятора подключена к контакту № 30 реле через предохранитель серии 10А.
• Контакт № 87 реле соединен с положительными контактами противотуманных фар.
• Контакт № 86 реле соединен с массой.
• Контакт № 85 реле подключен к переключателю SPST.
• Другая клемма коммутатора подключена к блоку предохранителей, а блок предохранителей питается от батареи или IGN.
• Положительная клемма контрольной лампы подключается к выходу выключателя, а отрицательная клемма подключается к массе.
