Схема подключения трехфазного двигателя на 220. Подключение трехфазного двигателя к однофазной сети: схемы, расчеты и практические советы

Как правильно подключить трехфазный двигатель к однофазной сети 220В. Какие схемы подключения существуют. Как рассчитать емкость конденсаторов. Какие меры предосторожности нужно соблюдать при подключении. На что обратить внимание при выборе двигателя для работы от однофазной сети.

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного двигателя к однофазной сети 220В требует особого подхода, так как такие двигатели рассчитаны на работу от трех фаз. При этом возможны следующие варианты подключения:

• По схеме «треугольник» — оптимально для получения максимальной мощности
• По схеме «звезда» — подходит для двигателей на 220/127В
• С использованием частотного преобразователя

Основная сложность заключается в создании вращающегося магнитного поля при наличии только одной фазы. Для этого используются фазосдвигающие конденсаторы.

Схема подключения трехфазного двигателя по схеме «треугольник»

Схема подключения по «треугольнику» позволяет получить до 70% номинальной мощности двигателя при работе от однофазной сети. Порядок подключения следующий:

1. Два контакта двигателя подключаются напрямую к проводам сети 220В
2. Третий контакт подключается через рабочий конденсатор к любому из двух первых контактов
3. При необходимости параллельно рабочему подключается пусковой конденсатор

Такая схема подходит для большинства трехфазных двигателей мощностью до 2-3 кВт.

Расчет емкости конденсаторов для подключения трехфазного двигателя

Правильный подбор емкости конденсаторов критически важен для нормальной работы двигателя. Емкость рабочего конденсатора рассчитывается по формуле:

• Для схемы «треугольник»: C = 4800 * I / U
• Для схемы «звезда»: C = 2800 * I / U

Где C — емкость в мкФ, I — номинальный ток двигателя в А, U — напряжение сети в В.

На практике можно использовать упрощенную формулу: C = 70 * P, где P — мощность двигателя в кВт.

Выбор и подключение пускового конденсатора

Пусковой конденсатор необходим для создания достаточного пускового момента при старте двигателя под нагрузкой. Основные правила выбора пускового конденсатора:

• Емкость должна быть в 2-3 раза больше рабочего конденсатора
• Подключается только на 2-3 секунды при пуске
• Можно использовать электролитические конденсаторы

Для автоматического отключения пускового конденсатора рекомендуется использовать специальный пусковой выключатель.

Реверс трехфазного двигателя при однофазном питании

Направление вращения трехфазного двигателя при питании от однофазной сети зависит от того, к какому контакту подключен конденсатор. Для обеспечения реверса можно использовать следующую схему:

1. Два контакта подключаются напрямую к сети
2. Третий контакт подключается через конденсатор к двухпозиционному переключателю
3. Переключатель соединяется с двумя первыми контактами

При переключении направление вращения двигателя будет меняться на противоположное.

Особенности подключения трехфазного двигателя по схеме «звезда»

Схема подключения «звездой» используется для двигателей с номинальным напряжением 220/127В. Особенности такого подключения:

• Потери мощности больше, чем при схеме «треугольник»
• Требуется меньшая емкость конденсаторов
• Подходит для маломощных двигателей до 1-1.5 кВт

При таком подключении два контакта соединяются с сетью, а третий — через конденсатор с любым из первых двух.

Меры предосторожности при подключении трехфазного двигателя к однофазной сети

При подключении трехфазного двигателя к однофазной сети важно соблюдать следующие меры безопасности:

• Использовать конденсаторы с напряжением не менее 400В
• Обеспечить надежное заземление корпуса двигателя
• Не допускать длительной работы двигателя без нагрузки
• Контролировать нагрев двигателя в процессе работы
• Использовать автоматические выключатели для защиты

Несоблюдение этих мер может привести к выходу двигателя из строя или поражению электрическим током.

Выбор оптимального трехфазного двигателя для работы от однофазной сети

При выборе трехфазного двигателя для работы от однофазной сети 220В следует обратить внимание на следующие параметры:

• Номинальное напряжение — оптимально 220/380В
• Мощность — не более 2-3 кВт для схемы «треугольник»
• Наличие возможности переключения со «звезды» на «треугольник»
• Высокий КПД и cos φ для снижения потерь

Также рекомендуется выбирать двигатели с повышенным классом изоляции для увеличения надежности.

Типовые схемы подключения трехфазного двигателя к однофазной сети

Начала и концы обмоток (различные варианты) Схемы подключения трехфазного двигателя в однофазную сеть

Асинхронные трехфазные двигатели, а именно их, из-за широкого распространения, часто приходится использовать, состоят из неподвижного статора и подвижного ротора.

В пазах статора с угловым расстоянием в 120 электрических градусов уложены проводники обмоток, начала и концы которых (C1, C2, C3, C4, C5 и C6) выведены в распределительную коробку.

Обмотки могут быть соединены по схеме «звезда» (концы обмоток соединены между собой, к их началам подводится питающее напряжение) или «треугольник» (концы одной обмотки соединены с началом другой).

Подключение трехфазного двигателя по схеме треугольникРаспределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме треугольник

• В распределительной коробке контакты обычно сдвинуты — напротив С1 не С4, а С6, напротив С2 — С4.

Положение контактов в распределительной коробке трехфазного двигателяПодключение трехфазного двигателя по схеме звездаРаспределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме звезда

При подключении трехфазного двигателя к трехфазной сети по его обмоткам в разный момент времени по очереди начинает идти ток, создающий вращающееся магнитное поле, которое взаимодействует с ротором, заставляя его вращаться. При включении двигателя в однофазную сеть, вращающий момент, способный сдвинуть ротор, не создается.

Среди разных способов подключения трехфазных электродвигателей в однофазную сеть наиболее простой — подключение третьего контакта через фазосдвигающий конденсатор.

Подключение трехфазного двигателя к однофазной сети

Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть.

К сожалению, этого нельзя сказать о мощности, потери которой достигают значительных величин. Точные значения потери мощности зависят от схемы подключения, условий работы двигателя, величины емкости фазосдвигающего конденсатора.

Ориентировочно, трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности.

Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно — если не считать потери мощности. В основном для работы в однофазных сетях используются асинхронные двигатели с короткозамкнутым ротором (А, АО2, АОЛ, АПН и др.).

Асинхронные трехфазные двигатели рассчитаны на два номинальных напряжения сети — 220/127, 380/220 и т.д.

Наиболее распространены электродвигатели с рабочим напряжением обмоток 380/220В (380В — для «звезды», 220 — для «треугольника). Большее напряжение для «звезды», меньшее — для «треугольника».

В паспорте и на табличке двигателей кроме прочих параметров указывается рабочее напряжение обмоток, схема их соединения и возможность ее изменения.

Таблички трехфазных электродвигателей

Обозначение на табличке А говорит о том, что обмотки двигателя могут быть подключены как «треугольником» (на 220В), так и «звездой» (на 380В). При включении трехфазного двигателя в однофазную сеть желательно использовать схему «треугольник», поскольку в этом случае двигатель потеряет меньше мощности, чем при подключении «звездой».

Табличка Б информирует, что обмотки двигателя подсоединены по схеме «звезда», и в распределительной коробке не предусмотрена возможность переключить их на «треугольник» (имеется всего лишь три вывода).

В этом случае остается или смириться с большой потерей мощности, подключив двигатель по схеме «звезда», или, проникнув в обмотку электродвигателя, попытаться вывести недостающие концы, чтобы соединить обмотки по схеме «треугольник».

Если рабочее напряжение двигателя составляет 220/127В, то к однофазной сети на 220В двигатель можно подключить только по схеме «звезда». При подключении 220В по схеме «треугольник», двигатель сгорит.

Начала и концы обмоток (различные варианты)

Пожалуй, основная сложность подключения трехфазного двигателя в однофазную сеть заключается в том, чтобы разобраться в проводах, выходящих в распределительную коробку или, при отсутствии последней, просто выведенных наружу двигателя.

Самый простой случай, когда в имеющемся двигателе на 380/220В обмотки уже подключены по схеме «треугольник».

В этом случае нужно просто подсоединить токоподводящие провода и рабочий и пусковой конденсаторы к клеммам двигателя согласно схеме подключения.

Если в двигателе обмотки соединены «звездой», и имеется возможность изменить ее на «треугольник», то этот случай тоже нельзя отнести к сложным. Нужно просто изменить схему подключения обмоток на «треугольник», использовав для этого перемычки.

Определение начал и концов обмоток. Дело обстоит сложнее, если в распределительную коробку выведено 6 проводов без указания об их принадлежности к определенной обмотке и обозначения начал и концов.

В этом случае дело сводится к решению двух задач (Но прежде чем этим заниматься, нужно попробовать найти в Интернете какую-либо документацию к электродвигателю.

В ней может быть описано к чему относятся провода разных цветов.):

• определению пар проводов, относящихся к одной обмотке;
• нахождению начала и конца обмоток.

Первая задача решается «прозваниванием» всех проводов тестером (замером сопротивления).

Если прибора нет, можно решить её с помощью лампочки от фонарика и батареек, подсоединяя имеющиеся провода в цепь последовательно с лампочкой.

Если последняя загорается, значит, два проверяемых конца относятся к одной обмотке. Таким способом определяются три пары проводов (A, B и C на рисунке ниже) относящихся к трем обмоткам.

Определение пар проводов относящихся к одной обмотке

Вторая задача (определение начала и конца обмоток) несколько сложнее и требует наличия батарейки и стрелочного вольтметра. Цифровой не годится из-за инертности. Порядок определения концов и начал обмоток показан на схемах 1 и 2.

Нахождение начала и конца обмоток

К концам одной обмотки (например, A) подключается батарейка, к концам другой (например, B) — стрелочный вольтметр. Теперь, если разорвать контакт проводов А с батарейкой, стрелка вольтметра качнется в ту или иную сторону.

Затем необходимо подключить вольтметр к обмотке С и проделать ту же операцию с разрывом контактов батарейки. При необходимости меняя полярность обмотки С (меняя местами концы С1 и С2) нужно добиться того, чтобы стрелка вольтметра качнулась в ту же сторону, как и в случае с обмоткой В.

Таким же образом проверяется и обмотка А — с батарейкой, подсоединенной к обмотке C или B.

В итоге всех манипуляций должно получиться следующее: при разрыве контактов батарейки с любой из обмоток на 2-х других должен появляться электрический потенциал одной и той же полярности (стрелка прибора качается в одну сторону). Теперь остается пометить выводы одного пучка как начала (А1, В1, С1), а выводы другого — как концы (А2, В2, С2) и соединить их по необходимой схеме — «треугольник» или «звезда» (если напряжение двигателя 220/127В).

Извлечение недостающих концов.

Пожалуй, самый сложный случай — когда двигатель имеет соединение обмоток по схеме «звезда», и нет возможности переключить ее на «треугольник» (в распределительную коробку выведено всего лишь три провода — начала обмоток С1, С2, С3) (см. рисунок ниже). В этом случае для подключения двигателя по схеме «треугольник» необходимо вывести в коробку недостающие концы обмоток С4, С5, С6.

Табличка разбираемого электродвигателяКлеммная колодка

Чтобы сделать это, обеспечивают доступ к обмотке двигателя, сняв крышку и, возможно, удалив ротор. Отыскивают и освобождают от изоляции место спайки. Разъединяют концы и припаивают к ним гибкие многожильные изолированные провода.

Все соединения надежно изолируют, крепят провода прочной нитью к обмотке и выводят концы на клеммный щиток электродвигателя. Определяют принадлежность концов началам обмоток и соединяют по схеме «треугольник», подсоединив начала одних обмоток к концам других (С1 к С6, С2 к С4, С3 к С5).

Работа по выводу недостающих концов требует определенного навыка. Обмотки двигателя могут содержать не одну, а несколько спаек, разобраться в которых не так-то и просто.

Поэтому если нет должной квалификацией, возможно, не останется ничего иного, как подключить трехфазный двигатель по схеме «звезда», смирившись со значительной потерей мощности.

Статор электродвигателяПрипаянные проводаПрипаянные проводаВывод проводов в клеммную коробкуПодключение проводов к клеммной колодке

Схемы подключения трехфазного двигателя в однофазную сеть

Подключение по схеме «треугольник». В случае бытовой сети, с точки зрения получения большей выходной мощности наиболее целесообразным является однофазное подключение трехфазных двигателей по схеме «треугольник». При этом их мощность может достигать 70% от номинальной.

Два контакта в распределительной коробке подсоединяются непосредственно к проводам однофазной сети (220В), а третий — через рабочий конденсатор Ср к любому из двух первых контактов или проводам сети.Подключение трехфазного двигателя к однофазной сети по схеме треугольникПодключение трехфазного двигателя к однофазной сети по схеме треугольник

Обеспечение пуска.

Пуск трехфазного двигателя без нагрузки можно осуществлять и от рабочего конденсатора (подробнее ниже), но если электродвигатель имеет какую-то нагрузку, он или не запустится, или будет набирать обороты очень медленно. Тогда для быстрого пуска необходим дополнительный пусковой конденсатор Сп (расчет емкости конденсаторов описан ниже).

Пусковые конденсаторы включаются только на время пуска двигателя (2-3 сек, пока обороты не достигнут примерно 70% от номинальных), затем пусковой конденсатор нужно отключить и разрядить.

Подключение трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором Сп

Удобен запуск трехфазного двигателя с помощью особого выключателя, одна пара контактов которого замыкается при нажатой кнопке. При ее отпускании одни контакты размыкаются, а другие остаются включенными — пока не будет нажата кнопка «стоп».

Выключатель

Реверс. Направление вращения двигателя зависит от того, к какому контакту («фазе») подсоединена третья фазная обмотка.

Реверс трехфазного двигателя

Направлением вращения можно управлять, подсоединив последнюю, через конденсатор, к двухпозиционному тумблеру, соединенному двумя своими контактами с первой и второй обмотками. В зависимости от положения тумблера двигатель будет вращаться в одну или другую сторону.

На рисунке ниже представлена схема с пусковым и рабочим конденсатором и кнопкой реверса, позволяющая осуществлять удобное управление трехфазным двигателем.

Схема подключения трехфазного двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора

Подключение по схеме «звезда». Подобная схема подключения трехфазного двигателя в сеть с напряжением 220В используется для электродвигателей, у которых обмотки рассчитаны на напряжение 220/127В.

Подключение трехфазного двигателя к однофазной сети по схеме звезда

Конденсаторы. Необходимая емкость рабочих конденсаторов для работы трехфазного двигателя в однофазной сети зависит от схемы подключения обмоток двигателя и других параметров. Для соединения «звездой» емкость рассчитывается по формуле:

Cр = 2800•I/U

1. Для соединения «треугольником»:

Cр = 4800•I/U

• Где Ср — емкость рабочего конденсатора в мкФ, I — ток в А, U — напряжение сети в В. Ток рассчитывается по формуле:

I = P/(1.73•U•n•cosф)

Где Р — мощность электродвигателя кВт; n — КПД двигателя; cosф — коэффициент мощности, 1. 73 — коэффициент, характеризующий соотношение между линейным и фазным токами. КПД и коэффициент мощности указаны в паспорте и на табличке двигателя. Обычно их значение находится в диапазоне 0,8-0,9.

На практике величину емкости рабочего конденсатора при подсоединении «треугольником» можно посчитать по упрощенной формуле C = 70•Pн, где Pн — номинальная мощность электродвигателя в кВт. Согласно этой формуле на каждые 100 Вт мощности электродвигателя необходимо около 7 мкФ емкости рабочего конденсатора.

Правильность подбора емкости конденсатора проверяется результатами эксплуатации двигателя. Если её значение оказалось больше, чем требуется при данных условиях работы, двигатель будет перегреваться. Если емкость оказалась меньше требуемой, выходная мощность электродвигателя будет слишком низкой.

Имеет резон подбирать конденсатор для трехфазного двигателя, начиная с малой емкости и постепенно увеличивая её значение до оптимального. Если есть возможность, лучше подобрать емкость измерением тока в проводах подключенных к сети и к рабочему конденсатору, например токоизмерительными клещами. Значение тока должно быть наиболее близким.

Замеры следует производить при том режиме, в котором двигатель будет работать.

При определении пусковой емкости исходят, прежде всего, из требований создания необходимого пускового момента. Не путать пусковую емкость с емкостью пускового конденсатора. На приведенных выше схемах, пусковая емкость равна сумме емкостей рабочего (Ср) и пускового (Сп) конденсаторов.

Если по условиям работы пуск электродвигателя происходит без нагрузки, то пусковая емкость обычно принимается равной рабочей, то есть пусковой конденсатор не нужен. В этом случае схема включения упрощается и удешевляется.

Для такого упрощения и главное удешевления схемы, можно организовать возможность отключения нагрузки, например, сделав возможность быстро и удобно изменять положение двигателя для ослабления ременной передачи, или сделав для ременной передачи прижимной ролик, например, как у ременного сцепления мотоблоков.

Клиноременная передача мотоблока Салют 5

Пуск под нагрузкой требует наличия дополнительной емкости (Сп) подключаемой на время запуска двигателя.

Увеличение отключаемой емкости приводит к возрастанию пускового момента, и при некотором определенном ее значении момент достигает своего наибольшего значения.

Дальнейшее увеличение емкости приводит к обратному результату: пусковой момент начинает уменьшаться.

Исходя из условия запуска двигателя под нагрузкой близкой к номинальной, пусковая емкость должна быть в 2-3 раза больше рабочей, то есть, если емкость рабочего конденсатора 80 мкФ, то емкость пускового конденсатора должна быть 80-160 мкФ, что даст пусковую емкость (сумма емкости рабочего и пускового конденсаторов) 160-240 мкФ. Но если двигатель имеет небольшую нагрузку при запуске, емкость пускового конденсатора может быть меньше или, как писалось выше, его вообще может не быть.

Пусковые конденсаторы работают непродолжительное время (всего несколько секунд за весь период включения). Это позволяет использовать при запуске двигателя наиболее дешевые пусковые электролитические конденсаторы, специально предназначенные для этой цели (http://www.platan.ru/cgi-bin/qweryv.pl/0w10609.html).

Отметим, что у двигателя подключенного к однофазной сети через конденсатор, работающего без нагрузки, по обмотке, питаемой через конденсатор, идет ток на 20-30% превышающий номинальный. Поэтому, если двигатель используется в недогруженном режиме, то емкость рабочего конденсатора следует уменьшить. Но тогда, если двигатель запускался без пускового конденсатора, последний может потребоваться.

Лучше использовать не один большой конденсатор, а несколько поменьше, отчасти из-за возможности подбора оптимальной емкости, подсоединяя дополнительные или отключая ненужные, последние можно использовать в качестве пусковых. Необходимое количество микрофарад набирается параллельным соединением нескольких конденсаторов, исходя из того, что суммарная емкость при параллельном соединении подсчитывается по формуле: Cобщ = C1 + C1 + … + Сn.

Параллельное соединение конденсаторов

В качестве рабочих используются обычно металлизированные бумажные или пленочные конденсаторы (МБГО, МБГ4, К75-12, К78-17 МБГП, КГБ, МБГЧ, БГТ, СВВ-60). Допустимое напряжение должно не менее чем в 1,5 раза превышать напряжение сети.

Конденсаторы При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами. Литература

Схемы подключения электродвигателя к электропитанию

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?» Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.

В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:
— зачем шесть контактов в двигателе?
— а почему контактов всего три?
— что такое «звезда» и «треугольник»?
— а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?
— а как измерить ток в обмотках?
— что такое пускатель?
и т.п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.
Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока: 1. Однофазная сеть 220 В,
2.

Трехфазная сеть 220 В (обычно используется на кораблях),
3. Трехфазная сеть 220В/380В,
4. Трехфазная сеть 380В/660В.
Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода. Как определить напряжение в вашей сети?
Очень просто.

Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.

В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными.

В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы — C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая — C2 и C5, а третья — C3 и C6.

• Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.

2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

Двигатель для однофазной сети 220В
(~ 1, 220В)

Двигатель для трехфазной сети
220В/380В (220/380, Δ / Y)

Двигатель для трехфазной сети 380В
(~ 3, Y, 380В)

Двигатель для трехфазной сети
(380В / 660В (Δ / Y, 380В / 660В)

3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4.

Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.
Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах.

Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).
Есть 2 способа подключения электродвигателя:

— использование автоматического выключателя или автомата защиты электродвигателя

Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).
Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты. — использование пускателя
Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.
Привод механизма контактора осуществляется с помощью электромагнита (соленоида). Устройство электромагнитного пускателя: Магнитный пускатель устроен достаточно просто и состоит из следующих частей: (1) Катушка электромагнита
(2) Пружина
(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)
(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания). При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5). Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.

Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.
В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя.

При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т. к.

для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт. Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В. Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В.

То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения: — регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),
— при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях), — при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток. Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя. Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя. Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,
дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя. Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.
На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях. Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Технический директор
ООО «Насосы Ампика»

Моисеев Юрий.

Подключение трехфазного двигателя к однофазной сети

Здравствуйте,  дорогие читатели и гости сайта «Заметки электрика».

Частенько у каждого из нас возникает необходимость в гараже или на даче подключить трехфазный асинхронный двигатель, например, для наждачного или сверлильного станка, бетономешалки и т.п.

А в наличии имеется только источник однофазного напряжения.

Как быть в данной ситуации?

Все просто. Необходимо трехфазный асинхронный двигатель включить как конденсаторный по следующим классическим схемам.

Еще раз напоминаю, что это самые распространенные схемы подключения трехфазного двигателя к однофазной сети. Существует еще несколько способов включения, но о них в данной статье мы говорить не будем.

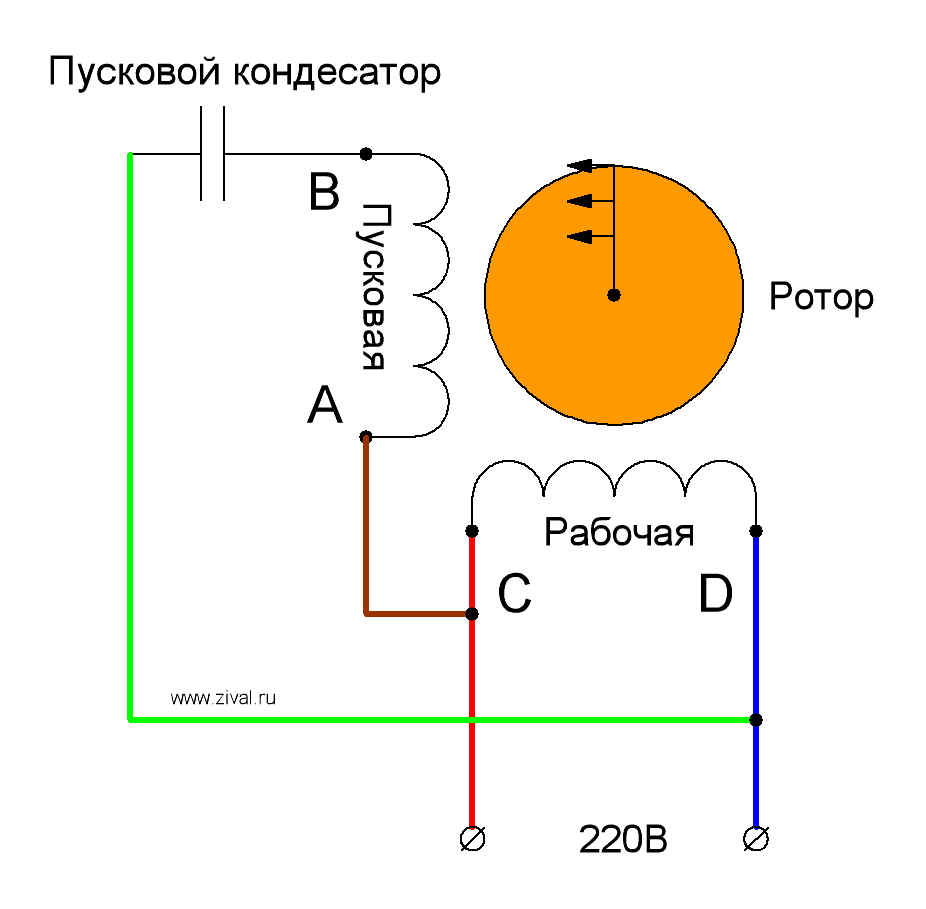

Как видно из схем, это осуществляется с помощью рабочего и пускового конденсаторов. Их еще называют фазосдвигающими.

Кстати, со схемой соединения звездой и треугольником обмоток асинхронного двигателя я Вас знакомил в прошлой статье.

Выбор емкости конденсаторов

1. Выбор емкости рабочего конденсатора

Величина емкости рабочего конденсатора (Сраб.) рассчитывается по формуле:

Полученное значение емкости рабочего конденсатора получается в (мкФ).

Вышеприведенная формула может показаться Вам сложной, поэтому Вашему вниманию предлагаю более легкий вариант расчета емкости рабочего конденсатора для подключения трехфазного двигателя к однофазной сети. Для этого Вам необходимо лишь знать мощность (кВт) асинхронного двигателя.

Если сказать еще более проще, то на каждые 100 (Вт) мощности трехфазного двигателя необходимо порядка 7 (мкФ) емкости рабочего конденсатора.

При выборе емкости рабочего конденсатора необходимо контролировать ток в фазных обмотках статора в установившемся режиме. Этот ток не должен превышать номинального значения.

2. Выбор емкости пускового конденсатора

Если же у Вас пуск электродвигателя происходит при значительной нагрузке на валу, то параллельно рабочему конденсатору необходимо включать пусковой конденсатор. Включается он только на время пуска двигателя (примерно 2-3 секунды) с помощью ключа SA до набора номинальной частоты вращения ротора, а затем отключается.

Что случится, если забыть отключить пусковые конденсаторы?

Если забыть отключить пусковые конденсаторы, то возникнет сильный перекос по токам в фазах и двигатель может перегреться.

Величина емкости пускового конденсатора выбирается в 2,5-3 раза больше емкости рабочего конденсатора.

В таком случае пусковой момент двигателя становится номинальным и двигатель запустится без проблем.

Необходимая емкость набирается с помощью параллельного и последовательного соединения конденсаторов. Об этом я напишу отдельную статью в разделе «Электротехника«. Следите за обновлениями на сайте. Подписывайтесь на новые статьи.

Трехфазные двигатели мощностью до 1 (кВт) можно включать в однофазную сеть только с рабочим конденсатором. Пусковой конденсатор можно не применять.

Выбор типа конденсаторов

Как выбрать емкость рабочих и пусковых конденсаторов Вы уже знаете. Теперь необходимо разобраться, какой тип конденсаторов можно применять в представленных схемах.

Желательно использовать один и тот же тип конденсаторов, как для рабочих, так и для пусковых конденсаторов.

Чаще всего, для подключения трехфазного двигателя в однофазную сеть, применяют бумажные конденсаторы в металлическом герметичном корпусе типа МПГО, МБГП, КБП или МБГО.

Кое-что я нашел у себя в запасе.

Практически все они имеют прямоугольную форму.

На самом корпусе можно увидеть их параметры:

• емкость (мкФ)
• рабочее напряжение (В)

Но у бумажных конденсаторов есть один недостаток — они выпускаются слишком громоздкие и при этом имеют небольшую емкость. Поэтому при включении трехфазного двигателя небольшой мощности в однофазную сеть, батарея набранных конденсаторов получается «солидная».

Также вместо бумажных конденсаторов  можно применять и электролитические, но схема их подключения совершенно другая и содержит в себе дополнительные элементы в виде диодов и резисторов.

Применять Вам электролитические конденсаторы я Вам настоятельно не рекомендую!!!

• У них есть недостаток в виде того, что при пробое диода через конденсатор пойдет переменный ток, что вызовет его нагрев и взрыв (выход его из строя).
• Тем более, что в современной электронике вышли в свет новые металлизированные полипропиленовые конденсаторы переменного тока типа СВВ.
• Вот например, СВВ60 в круглом корпусе.

Или СВВ61 в прямоугольном корпусе.

В основном, они выпускаются на напряжение 400-450 (В). Вот на них то и стоит обратить внимание — очень хорошо себя зарекомендовали. Нареканий к ним нет. Кстати, такой же конденсатор у меня стоит на сверлильном станке в мастерской.

Выбор напряжения конденсаторов

Также при выборе конденсаторов для трехфазного двигателя в однофазной сети важно правильно учитывать их рабочее напряжение.

Если выбрать конденсатор с большим запасом по напряжению, то это будет не целесообразно и приведет к дополнительным затратам и увеличению габаритных размеров нашей установки.

Если же выбрать конденсатор с рабочим напряжением меньше, чем напряжение сети, то это приведет к преждевременному выходу из строя конденсаторов (даже возможен взрыв).

Принято выбирать рабочее напряжение конденсаторов  для схем, указанных в данной статье, равное 1,15 напряжению сети, а еще лучше не менее 300 (В).

Вроде бы все ясно и понятно. Но не стоит забывать, что при использовании бумажных конденсаторов в сети переменного напряжения следует разделить их рабочее напряжение примерно в 1,5-2 раза.

Например, если на бумажном конденсаторе указано напряжение 180 (В), то его рабочее напряжение при переменном токе следует принять 90-120 (В).

Пример подключения трехфазного двигателя к однофазной сети

Чтобы закрепить теорию на практике, рассмотрим пример выбора конденсаторов для подключения трехфазного двигателя АОЛ 22-4 мощностью 400 (Вт) в однофазную сеть. Кстати я уже описывал устройство этого двигателя в предыдущих статьях. Прочитать про него можете здесь.

Цель нашего эксперимента — запустить этот двигатель от однофазной сети 220 (В).

Данные двигателя АОЛ 22-4:

Т.к. мощность этого двигателя небольшая (до 1 кВт), то для его запуска в однофазной сети достаточно будет применить только рабочий конденсатор.

1. Определим емкость рабочего конденсатора:
2. Исходя из формул, принимаем среднее значение емкости рабочего конденсатора равной 25 (мкФ).

Для эксперимента я буду использовать емкость 10 (мкФ). Заодно и посмотрим, можно ли использовать емкость чуть ниже расчетной.

Далее идем в кладовку и ищем подходящие конденсаторы. Нашлись конденсаторы типа МБГО.

• Теперь нам необходимо, применив навыки электротехники , собрать из этих конденсаторов необходимую нам емкость.
• Емкость одного конденсатора составляет 10 (мкФ).

При параллельном соединении 2 конденсаторов мы получим емкость, равную 20 (мкФ). Но рабочее напряжение у них составляет всего 160 (В).  Поэтому для увеличения рабочего напряжения до 320 (В), эти 2 конденсатора соединим последовательно с 2 такими же конденсаторами, соединенных параллельно. Общая их емкость получится 10 (мкФ). Вот как это получилось.

1. Подключаем полученную батарею рабочих конденсаторов согласно схемы, представленной в начале данной статьи и пробуем запустить трехфазный двигатель в однофазной сети.

Дальнейшие итоги нашего эксперимента смотрите на видео.

Эксперимент завершился УДАЧНО!!!

И вообще мне показалось, что запуск двигателя от однофазной сети с помощью конденсаторов произошел легче и быстрее, чем от трехфазной сети…Выслушаю и Ваше мнение по этому поводу!!!

При включении трехфазного асинхронного двигателя в однофазную сеть его полезная мощность не превысит 70-80% номинальной мощности, а частота вращения ротора  практически равна номинальной.

Примечание 1: если у Вас двигатель 380/220 (В), то подключать его в сеть 220 (В) необходимо только треугольником.

Примечание 2: если на бирке указана только схема звезды с напряжением 380 (В), то подключить такой двигатель в однофазную сеть 220 (В) получится только при одном условии. Нужно «распотрошить» общую точку звезды и вывести в клеммник 6 концов. Общая точка чаще всего находится в лобовой части двигателя.

Я думаю Вам будет интересно продолжение этой статьи о том, как осуществить реверс трехфазного двигателя, подключенного к однофазной сети.

P.S. Задавайте вопросы по данной теме в х, я с удовольствием отвечу Вам. А также подписывайтесь на новые статьи. Дальше будет интереснее.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема управления трехфазным двигателем от однофазной сети. Бесконденсаторный пуск трехфазных электродвигателей от однофазной сети

Всем электрикам известно, что трехфазные электродвигатели работают эффективнее, чем однофазные на 220 вольт. Поэтому если в вашем гараже проведена подводка питающего кабеля на три фазы, то оптимальный вариант – установить любой станок с мотором на 380 вольт. Это не только эффективно в плане экономичности работы, но и в плане стабильности. При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

• Звезда.
• Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора.

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Подключение электрического двигателя через магнитный пускатель

В принципе, схема подключения 3 фазного двигателя через магнитный пускатель практически точно такая же, как и через автомат. Просто в нее добавляется блок включения и выключения с кнопками «Пуск» и «Стоп».

Одна из фаз подключения к электродвигателю проходит через кнопку «Пуск» (она нормально замкнутая). То есть, при ее нажатии смыкаются контакты, и ток начинает поступать на электродвигатель. Но тут есть один момент. Если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению. Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он необходим для того чтобы при отжатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разъединить ее можно было бы только кнопкой «Стоп».

Что можно дополнить к теме, как подключить трехфазный двигатель к трехфазной сети через пускатель? Обратите внимание вот на какой момент. Иногда после долгой эксплуатации схемы подключения трехфазного электродвигателя кнопка «пуск» перестает работать. Основная причина – подгорели контакты кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Решить эту проблему можно очень просто – почистить контакты.

Похожие записи:

Итак, вам в руки попал промышленный трехфазный электродвигун на 380 вольт. Каким образом он у вас оказался – углубляться не будем а вот что с ним можно сделать, и как подключить электродвигатель 380 к 220в рассмотрим подробнее.

Для начала расшифруем наименования электродвигателя

Вначале проанализируем надписи на табличке нашего движка.

Там должно быть нанесено название с наименованием модели, например: двигатель асинхронный трехфазный 5АМХ160М2БПУ3 , расшифровывается это примерно как двигатель серии 5А модернизированный с алюминиевой станиной, высотой оси вращения 160мм, числом полюсов равным 2 (3000 об/мин).

Также она содержит несколько отдельных полей, из которых нас интересует наличие обозначения 380/220 – если таковое имеется, то это вполне подходит, т.к. его можно запускать в однофазной сети напряжением 220 вольт. Если же например присутствует надпись 380/660 – такой аппарат в сеть 220в к сожалению, не воткнешь. С

мотрим также скорость вращения – вполне приемлемая для бытовых целей от 1500 до 3000 об/мин, и мощность – для изготовления электронаждака, например, нормальной будет 250 .. 750 Вт. В надписях таблички еще может присутствовать номинал емкости конденсатора для включения в однофазную сеть и/или потребляемый агрегатом ток, что пригодится далее для расчета пусковой емкости. Если в обозначении присутствует только надпись электродвигатель 220 вольт, значит это скорее всего коллекторный постоянного тока.

Узнаем, как выполняется соединение обмоток трехфазных электродвигателей

Трехфазные асинхронные электродвигатели (синхронные машины применяются в качестве генераторов переменного тока) всегда имеют три одинаковые катушки (по числу фаз), и соответственно, 6 выводов. Посмотрим, сколько проводов выходит из нашего агрегата. Дла этого снимем крышку барно (это такая коробочка сверху, куда выведены концы намоток) and обратим свой внимательный взор на то, каким образом соединены выходы статора. Скорее всего, мы увидим следующее:

Начала выводов статора обозначаются символами С1 С2 С3, концы – С4 С5 С6. В одну точку могут соединяться либо начала, либо концы обмоток, эта схема соединения называется “звездой”. Если из корпуса двигателя просто выходят 6 проводов, то ищите на них обозначения С1 .. С6, нередко в таких случаях у таблички приводится схема включения с номиналами конденсаторов тоже.
Но для того, что бы можно было подключать машину 380в в сеть 220в, необходимо немного изменить схему подсоединения выводов.

Попробуем проделать подключение трехфазного электродвигателя в однофазную сеть

Для того, что бы запустить движок в домашней сети, потребуется переделать существующее соединение по схеме “треугольник”. Должно получиться следующее:

На схеме мы видим два конденсатора – рабочий и пусковой. Через них осуществляется питание “третьей фазы” двигателя. Конденсатор Спуск. включается кратковременно кнопкой без фиксации только на время, пока электродвигатель 220в разгонится до номинальных оборотов, на это уходит примерно от 2 до 5 сек. Данные номиналов конденсаторов можно рассчитать, исходя из потребляемого двигателем тока по формуле Сраб. = 4800 × I/V Cпуск. = 2.5 × Cраб.

Можно придерживаться упрощенной формулы “на каждый киловатт мощности 100мкф емкости”, т.е. Сраб = P/10. Но на практике как всегда лучшим методом расчета емкостей является подбор, поэтому тщательно подбираем конденсаторы исходя из надежного пуска и отсутствия перегрева движка при длительной работе. Номинальное напряжение конденсаторов должно быть не менее 400 вольт. Возможно соединение нескольких емкостей параллельно для увеличения общего номинала. и последовательно – для увеличения рабочего напряжения.

Изменить направление вращения двигателя можно перекидыванием концов блока емкостей к другому питающему проводу.

Схема включения в сеть 220 вольт

Практически включение можно осуществить по следующей схеме:

Подключение к питанию обязательно производим через предохранитель или . Запуск электромашины происходит при нажатии не фиксирующейся кнопки “Пуск” с двумя парами контактов, через одну из которых напряжение подается на катушку электромагнитного пускателя К1, а вторую – на пусковой конденсатор. После разгона двигателя с отпусканием кнопки “Пуск” аппарат не останавливается благодаря , включенным параллельно включающей кнопки. При необходимости остановить прибор нажимается кнопка “Стоп” и цепь питания магнитного пускателя разрывается, отключая двигатель от сети. Приведенная схема – базовая, она может быть дополнена элементами реверса, плавного торможения и другими вещами.

Стоит обратить внимание на то, что подключение 380-вольтового электродвигателя к 220 все таки нестандартно для трехфазных машин, поэтому мощность полученного агрегата редко составит более 50% от номинала.

При изготовлении и монтаже подобных устройств никогда не забывайте – электро-безопасность превыше всего!

Широко применяемые на производствах электродвигатели асинхронные соединяют «треугольником» или «звездой». Первый тип в основном используют для моторов продолжительного пуска и работы. Совместное подключение применяют для пуска высокомощных электродвигателей. Подключение «звезда» используют в начале пуска, переходя затем на «треугольник». Применяется также схема подключения трехфазного электродвигателя на 220 вольт.

Разновидностей моторов много, но для всех, главной характеристикой является напряжение, подаваемое на механизмы, и мощность самих двигателей.

При подключении к 220в на мотор действуют высокие пусковые токи, снижающие его срок эксплуатации. В промышленности редко используют соединение треугольником Мощные электродвигатели подключают «звездой».

Для перехода со схемы подключения электродвигателя 380 на 220 есть несколько вариантов, каждый из которых отличается преимуществами и недостатками.

Переподключение с 380 вольт на 220

Очень важно понимать, как подключается трехфазный электродвигатель к сети 220в. Чтобы трехфазный двигатель подключить к 220в, заметим, что у него есть шесть выводов, что соответствует трем обмоткам. При помощи тестера провода прозванивают, чтобы найти катушки. Их концы соединяем по два – получается соединение «треугольник» (и три конца).

Для начала, два конца сетевого провода (220 в) подключаем к любым двум концам нашего «треугольника». Оставшийся конец (оставшаяся пара скрученных проводов катушки) подсоединяется к концу конденсатора, а оставшийся провод конденсатора также соединяется с одним из концов сетевого провода и катушек.

От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. Проделав все указанные действия, запускаем двигатель, подав на него 220 в.

Электромотор должен заработать. Если этого не произошло, или он не вышел на требуемую мощность, необходимо вернуться на первый этап, чтобы поменять местами провода, т.е. переподключить обмотки.

Если при включении, мотор гудит, но не крутиться, требуется дополнительно установить (через кнопку) конденсатор. Он будет в момент пуска давать двигателю толчок, заставляя крутиться.

Видео: Как подключить электродвигатель с 380 на 220

Прозванивание, т.е. измерение сопротивления, проводится тестером. Если такой отсутствует, воспользоваться можно батарейкой и обычной лампой для фонарика: в цепь, последовательно с лампой, подсоединяют определяемые провода. Если концы одной обмотки найдены – лампа загорается.

Труднее гораздо найти определить начало и концы обмоток. Без вольтметра со стрелкой не обойтись.

Подсоединить потребуется к обмотке батарейку, а к другой — вольтметр.

Разрывая контакт провода с батарейкой, наблюдают, отклоняется ли стрелка и в какую сторону. Те же действия проводят с оставшимися обмотками, изменяя, если нужно, полярность. Добиваются чтобы отклонялась стрелка в ту же сторону, что при первом измерении.

Схема звезда-треугольник

В отечественных моторах часто «звезда» собрана уже, а треугольник требуется реализовать, т.е. подключить три фазы, а из оставшихся шести концов обмотки собрать звезду. Ниже дан чертеж, чтобы разобраться было легче.

Главным плюсом соединения трехфазной цепи звездой считают то, что мотор вырабатывает наибольшую мощность.

Тем не менее, подобное соединение «любят» любители, но не часто применяют на производствах, поскольку схема подключения сложная.

Чтобы она работала необходимо три пускателя:

К первому из них –К1 с одной стороны подключается обмотка статора, с другой – ток. Оставшиеся концы статора соединяют с пускателями К2 и К3, а затем для получения «треугольника» к фазам подключаются и обмотка с К2.

Подключив в фазу К3, незначительно укорачивают оставшиеся концы для получения схемы «звезда».

Важно: недопустимо одновременно включать К3 и К2, чтобы не произошло короткое замыкание, которое может приводить к отключению автомата мотора электрического. Во избежание этого, применяют электроблокировку. Работает это так: при включении одного из пускателей, другой отключается, т.е. его контакты размыкаются.

Как работает схема

При включении К1 с помощью реле времени включается К3. Мотор трехфазный, включенный по схеме «звезда» работает с большей мощностью, чем обычно. После некоторого времени, размыкаются контакты реле К3, но запускается К2. Теперь схема работы мотора — «треугольник», а мощность его становится меньше.

Когда требуется отключение питания, запускается К1. Схема повторяется при последующих циклах.

Очень сложное соединение требует навыков и не рекомендуется к реализации новичками.

Другие подключения электродвигателя

Схем несколько:

1. Более часто, чем вариант описанный, применяется схема с конденсатором, который поможет значительно уменьшить мощность. Одни из контактов рабочего конденсатора подключается к нулю, второй – к третьему выходу мотора электрического. В результате имеем агрегат малой мощности (1,5 Вт). При большой мощности двигателя, в схему потребуется внесение пускового конденсатора. При однофазном подключении он просто компенсирует третий выход.
2. Асинхронный мотор несложно соединить звездой или треугольником при переходе с 380в на 220. У таких моторов обмоток три. Чтобы изменить напряжение, необходимо выходы, идущие к вершинам соединений, поменять местами.
3. При подключении электромоторов, важно тщательно изучить паспорта, сертификаты и инструкции, потому что в импортных моделях встречается часто «треугольник», адаптированный под наши 220В. Такие моторы при игнорировании этого и включении «звездой, просто сгорают. Если мощность более 3 кВт, к бытовой сети мотор нельзя. Чревато это коротким замыканием и даже выход из строя автомата УЗО.

Включение трехфазного двигателя в однофазную сеть

Ротор, подключенного к трехфазной цепи трехфазного двигателя, вращается благодаря магнитному полю, создаваемом током, идущим в разное время по разным обмоткам. Но, при подключении такого двигателя к цепи однофазной, не возникает вращающий момент, который мог бы вращать ротор. Наиболее простым способом подключения двигателей трехфазных к однофазной цепи является подсоединение его третьего контакта через фазосдвигающий конденсатор.

Включенные в однофазную сеть такой мотор имеет такую же частоту вращения, как при работе от трехфазной сети. Но о мощности нельзя сказать этого: ее потери значительны и зависят они от емкости конденсатора фазосдвигающего, условия работы мотора, выбранной схемы подключения. Потери на ориентировочно достигают 30-50%.

Цепи могут быть двух — , трех-, шестифазными, но наиболее применяемыми являются трехфазные. Под трехфазной цепью понимают совокупность цепей электрических с одинаковой частотой синусоидальной ЭДС, которые отличаются по фазе, но создаются общим источником энергии.

Если нагрузка в фазах одинакова, цепь является симметричной. У трехфазных несимметричных цепей – она разная. Полная мощность складывается из активной мощности трехфазной цепи и реактивной.

Хотя большинство двигателей справляется с работой от однофазной сети, но хорошо работать могут не все. Лучше других в этом смысле двигатели асинхронные, которые рассчитаны на напряжение 380/220 В (первое — для звезды, второе – треугольника).

Это рабочее напряжение всегда указывают в паспорте и на прикрепленной к двигателю табличке. Также там указана схема подключения и варианты ее изменения.

Если присутствует «А», это свидетельствует о том, что использоваться может как схема «треугольник», так и «звезда». «Б» сообщает о том, что подключены обмотки «звездой» и не могут быть соединены по – другому.

Получится в результате должно: при разрыве контактов обмотки с батареей, электрический потенциал той же полярности (т.е. отклонение стрелки происходит в ту же сторону) должен появляться на двух оставшихся обмотках. Выводы начала (А1, В1, С1) и конца (А2, В2, С2) помечают и подсоединяют по схеме.

Использование магнитного пускателя

Применение схемы подключения электродвигателя 380 через пускатель хорошо тем, что пуск производить можно дистанционно. Преимущество пускателя перед рубильником (или другим устройством) в том, что пускатель можно разместить в шкафу, а в рабочую зону вынести элементы управления, напряжение и токи при этом минимальны, следовательно, провода подойдут меньшего сечения.

Помимо этого, подключение с использованием пускателя обеспечивает безопасность в случае, если «пропадает» напряжение, поскольку при этом происходит размыкание силовых контактов, когда же напряжение вновь появится, пускатель без нажатия пусковой кнопки его не подаст на оборудование.

Схема подключения пускателя асинхронного двигателя электрического 380в:

На контактах 1,2,3 и пусковой кнопке 1 (разомкнутой) напряжение присутствует в начальный момент. Затем оно подается через замкнутые контакты этой кнопки (при нажатии на «Пуск») на контакты пускателя К2 катушки, замыкая ее. Катушкой создается магнитное поле, сердечник притягивается, контакты пускателя замыкаются, приводя в движение мотор.

Одновременно с этим происходит замыкание контакта NO, с которого подается фаза на катушку через кнопку «Стоп». Получается, что, когда отпускают кнопку «Пуск», цепь катушки остается замкнутой, как и силовые контакты.

Нажав «Стоп», цепь разрывают, возвращая размыкая силовые контакты. С питающих двигатель проводников и NO исчезает напряжение.

Видео: Подключение асинхронного двигателя. Определение типа двигателя.

Инструкция

Как правило, для подключения трёхфазного электродвигателя используют три провода и напряжение питания 380 вольт . В сети 220 вольт только два провода, поэтому, чтобы двигатель заработал, на третий провод тоже нужно подать напряжение. Для этого используют конденсатор, который называют рабочим конденсатором.

Емкость конденсатора зависит от мощности двигателя и рассчитывается по формуле:
C=66*P, где С – ёмкость конденсатора, мкФ, P – мощность электродвигателя, кВт.

То есть, на каждые 100 Вт мощности двигателя необходимо подобрать около 7 мкФ ёмкости. Таким образом, для двигателя мощностью 500 ватт нужен конденсатор ёмкостью 35 мкФ.

Необходимую ёмкость можно собрать из нескольких конденсаторов меньшей ёмкости, соединив их параллельно. Тогда общую ёмкость считают по формуле:
Cобщ = C1+C2+C3+…..+Cn

Важно помнить о том, что рабочее напряжение конденсатора должно быть в 1,5 раза больше питания электродвигателя. Следовательно, при напряжении питания 220 вольт конденсатор должен быть на 400 вольт. Конденсаторы можно использовать следующего типа КБГ, МБГЧ, БГТ.

Для подключения двигателя используют две схемы подключения – это «треугольник» и «звезда».

Если в трёхфазной сети двигатель был подключен по схеме «треугольник», тогда и к однофазной сети подключаем по этой же схеме с добавлением конденсатора.

Подключение двигателя «звездой» выполняют по следующей схеме.

Для работы электродвигателей мощность до 1,5 кВт достаточно ёмкости рабочего конденсатора. Если подключить двигатель большей мощности, то такой двигатель будет очень медленно разгоняться. Поэтому необходимо использовать пусковой конденсатор. Он подключается параллельно рабочему конденсатору и используется только во время разгона двигателя. Потом конденсатор отключается. Ёмкость конденсатора для запуска двигателя должна быть в 2-3 раза больше ёмкости рабочего.

Трехфазный двигатель в однофазной сети

Трехфазные двигатели необходимы для различных самоделок: циркулярок, деревообрабатывающих, заточных и сверлильных станков.
Среди различных способов запуска трехфазных электродвигателей в одфазных сетях, самый простой и эффективный — с подключением третьей обмотки через фазосдвигающий конденсатор. Учитывая, что конденсатор сдвигает фазу третьей обмотки на 90°С, а между первой и второй фазами сдвиг незначителен, электромотор теряет мощность примерно на 40…50% при включении обмоток по схеме треугольника. практике это условие выполнить трудно, двигателем обычно управляют двухступенчато: сначала включают с пусковым конденсатором (ввиду больших пусковых токов), а после разгона его отсоединяют, оставляя только рабочий (рис.1).

С2=4800 I/U

U — напряжение сети, В.
Ток, потребляемый электродвигателем, можно измерить амперметром или же рассчитать по формуле:практике это условие выполнить трудно, двигателем обычно управляют двухступенчато: сначала включают с пусковым конденсатором (ввиду больших пусковых токов), а после разгона его отсоединяют, оставляя только рабочий (рис.1).

При нажатии па кнопку SB1 (можно использовать кнопку от стиральной машины — пускатель ПНВС-10 УХЛ2) электродвигатель М начинает разгоняться, а когда он наберет обороты, кнопку отпускают. SB1.2 размыкается, a SB1.1 и SB1.3 остаются замкнутыми. Их размыкают для остановки электродвигателя. Если SB 1.2 в кнопке не отходит, под него следует подложить шайбу так, чтобы он отходил. При соединении обмоток двигателя по схеме «треугольник» емкость рабочего конденсатора С2 определяется по формуле:

С2=4800 I/U
где I -ток, потребляемый мотором, А;
U — напряжение сети, В.
Ток, потребляемый электродвигателем, можно измерить амперметром или же рассчитать по формуле:
где Р — мощность двигателя, Вт;
U — напряжение сети, В;
n- КПД;
cosψ — коэффициент мощности. Емкость пускового конденсатора С1 выбирают в 2…2,5 раза больше рабочего при большой нагрузке на вал, а их допустимые напряжения должны превышать в 1,5 раза напряжение сети. Лучше всего применять конденсаторы марки МГБО, МБГП, МБГЧ с рабочим на­пряжением 500 В и выше. Пусковые конденсаторы необходимо зашунтировать резистором R1 сопротивлением 200…500 кОм, через который «стекает» оставшийся электрический заряд.

Реверсирование электромотора осуществляется путем переключения фазы на его обмотке тумблером SA1 (рис. 1) типа ТВ1…4 и т.п.

При работе в режиме холостого хода по питаемой через конденсаторы обмотке протекает ток, па 20…40% превышающий поминальный. Поэтому если электромотор будет часто использоваться в недогруженном режиме или вхолостую, емкость конденсатора С2 следует уменьшить. Например, для включения двигателя мощностью 1,5 кВт можно использовать в качестве рабочего конденсатор емкостью 100 мкФ, пускового — 60 мкФ. Значения емкостей рабочих и пусковых конденсаторов в зависимости от мощности двигателя приведены в таблице.

Если нет возможности приобрести бумажные конденсаторы, можно использовать оксидные (электролитические) в качестве пусковых» На рис.2 приведена схема замены бумажных конденсаторов на электролитические. Положительная полуволна переменного тока проходит через цепочку VD1C1, а отрицательная — через VD2C2, поэтому электролиты можно использовать с меньшим допустимым напряжением, чем для обычных бумажных конденсаторов. Так, если для бумажных конденсаторов необходимо напряжение 400 В и выше, то для электролита достаточно 300…350 В, потому что он пропускает только одну полуволну переменного тока, и следовательно, к нему прикладывается лишь половина действующего напряжения, а для надежности он должен выдержать амплитудное напряжение однофазной сети, т.е. примерно 300 В. Их расчет аналогичен расчету бумажных.
Схема включения трехфазного двигатель в однофазную сеть с помощью электролитических конденсаторов приведена на рис.3. Подобрать нужное значение емкости бумажных и оксидных конденсаторов проще всего измерив, ток в точках а, в, с — токи должны быть равны при оптимальной нагрузке на вал двигателя. Диоды VD1, VD2 выбираются с обратным напряжением не менее 300 В и 1пр. мах=10А. При большей мощности двигателя диоды устанавливаются на теплоотводы по два в плече, иначе может произойти пробой диодов и через оксидный конденсатор потечет переменный ток, в результате чего спустя некоторое время электролит может нагреться и разорваться. Электролитические конденсаторы в качестве рабочих применять нежелательно, поскольку длительное протекание через них больших токов приводит к их разогреванию и взрыву. Их лучше всего использовать в качестве пусковых.

Если трехфазный электродвигатель используется при динамических (больших) нагрузках на вал, можно использовать схему подключения пусковых конденсаторов с помощью токового реле, которое позволяет в момент больших нагрузок на вал автоматически подключать и отключать пусковые конденсаторы (рис.3).

При подключении обмоток трехфазного двигателя в однофазную сеть по схеме, приведенной на рис.4, мощность электродвигателя составляет 75% от номинальной мощности в трехфазном режиме, т.е. потери составляют примерно 25%, поскольку обмотки А и В включены противофазно на полное напряжение 220 В, а напряжение вращения определяется включением обмотки С. Фазирование обмоток показано точками.

Более практичны и удобны в работе с трехфазными двигателями резисторно-индуктивноемкостные преобразователи однофазной сети 220 В в трехфазную, с токами в фазах до 4А и сдвигом напряжений в фазах около 120°. Такие устройства универсальны, монтируются в жестяном корпусе и позволяют подключать трехфазные электродвигатели мощностью до 2,5 кВт в однофазную сеть 220 В практически без потери мощности.
В преобразователе используется дроссель с воздушным зазором. Устройство дросселя показано на рис.6. При правильном подборе R, С и соотношения витков в секциях обмотки дросселя такой преобразователь обеспечивает нормальную длительную работу электродвигателей независимо от их характеристик и степени нагрузки на вал. Вместо индуктивности дано индуктивное сопротивление XL, так как его проще измерить: обмотка дросселя крайними выводами через амперметр подключается к напряжению 100…220 В частотой 50 Гц параллельно с вольтметром. Индуктивное сопротивление (активным можно пренебречь) практически определяется как отношение напряжения в вольтах к току в амперах XL=U/J.

Конденсатор С1 должен выдерживать напряжение не менее 250 В, С2 — не менее 350 В. Если использовать конденсаторы КБГ, МБГ-4, то напряжение соответствует номиналу, указанному на маркировке, а конденсаторы МБГП, МБГО при включении в цепь переменного тока должны иметь примерно двукратный запас по напряжению. Резистор R1 должен быть рассчитан на ток до ЗА, т.е. на мощность около 700 Вт (наматывается никелево-хромовой проволокой диаметром 1,3…1,5 мм на фарфоровой трубке с передвигающейся скобой, позволяющей получать нужное сопротивление для разных мощностей двигателя). Резистор должен быть защищен от перегрева, огражден от других элементов, токоведущих частей, от прикосновения людей. Металлическое шасси корпуса необходимо заземлить.

Сечение магнитопровода дросселя S=16…18cm2, диаметр провода d=l,3…1,5 мм, общее число витков W=600…700. Форма магнитопровода и марка стали — любые, главное — предусмотреть воздушный зазор (а следовательно, возможность менять индуктивное сопротивление), которое устанавливается винтами (рис.6). Для устранения сильного дребезжания дросселя между Ш-об-разными половинами магнитопровода прокладывается деревянный брусок и зажимается винтами. В качестве дросселя подходят силовые трансформаторы от ламповых цветных телевизоров мощностью 270…450 Вт. Вся обмотка дросселя выполняется в виде одной катушки с тремя секциями и четырьмя выводами. Если использовать сердечник с постоянным воздушным зазором, придется изготовить пробную катушку без промежуточных отводов, собрать дроссель с примерным зазором, включить в сеть и измерить XL. Затем для подгонки полученного значения к требуемому. XL нужно отмотать или домотать несколько витков. Выяснив необходимое число витков, мотают необходимую катушку, разделив каркас на секции в отношении W1:W2:W3=1:1:2. Так, если общее число витков равно 600, то Wl =W2= 150, a W3=300. Чтобы увеличить выходную мощность преобразователя и избежать при этом несимметрии напряжений, нужно изменить значения XL, Rl, Cl, С2, которые рассчитываются из тех соображений, что токи в фазах А, В и С должны быть равны при номинальной нагрузке на вал двигателя. В режимах недогрузки двигателя несимметрия напряжений фаз не опасна, если наибольший из токов фаз не превышает номинальный ток двигателя. Пересчет параметров преобразователя на другую мощность производится по формулам:

С1=80Р;
С2=40Р;
Rl = 140/P;
XL = 110/P,
W=600/ Р,
S=16P,
d=1,4P;

Где P — мощность преобразователя в киловаттах, в то время как паспортная мощность двигателя — это его мощность на валу. Если коэффициент полезного действия двигателя неизвестен, его можно брать в среднем 75…80%.

Схема подключения трехфазного двигателя на 220 с пусковым конденсатором

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

• 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
• 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
• 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд.  Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Важно! Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

• Скорость вращения не изменяется.
• Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

• Два контакта подсоединяются к сети.
• Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

• Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
• Низкая мощность двигателя, значит, емкость занижена.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Как подключить трехфазный электродвигатель в сеть 220В – схемы и рекомендации

Как правильно провести подключение электродвигателя 380 на 220 вольт

Схема подключения трехфазного электродвигателя к трехфазной сети

Однофазный асинхронный двигатель, схема подключения и запуска

Работа асинхронных электрических двигателей основывается на создании вращающегося магнитного поля, приводящего в движение вал. Ключевым моментом является пространственное и временное смещение обмоток статора по отношению друг к другу. В однофазных асинхронных электродвигателях для создания необходимого сдвига по фазе используется последовательное включение в цепь фазозамещающего элемента, такого как, например, конденсатор.

Отличие от трехфазных двигателей

Использование асинхронных электродвигателей в чистом виде при стандартном подключении возможно только в трехфазных сетях с напряжением в 380 вольт, которые используются, как правило, в промышленности, производственных цехах и других помещениях с мощным оборудованием и большим энергопотреблением. В конструкции таких машин питающие фазы создают на каждой обмотке магнитные поля со смещением по времени и расположению (120˚ относительно друг друга), в результате чего возникает результирующее магнитное поле. Его вращение приводит в движение ротор.

Однако нередко возникает необходимость подключения асинхронного двигателя в однофазную бытовую сеть с напряжением в 220 вольт (например в стиральных машинах). Если для подключения асинхронного двигателя будет использована не трехфазная сеть, а бытовая однофазная (то есть запитать через одну обмотку), он не заработает. Причиной тому переменный синусоидальный ток, протекающий через цепь. Он создает на обмотке пульсирующее поле, которое никак не может вращаться и, соответственно, двигать ротор. Для того, чтобы включить однофазный асинхронный двигатель необходимо:

1. добавить на статор еще одну обмотку, расположив ее под 90˚ углом от той, к которой подключена фаза.
2. для фазового смещения включить в цепь дополнительной обмотки фазосдвигающий элемент, которым чаще всего служит конденсатор.

Редко для сдвига по фазе создается бифилярная катушка. Для этого несколько витков пусковой обмотки мотаются в обратную сторону. Это лишь один из вариантов бифиляров, которые имеют несколько другую сферу применения, поэтому, чтобы изучить их принцип действия, следует обратиться к отдельной статье.

После подключения двух обмоток такой двигатель с конструкционной точки зрения является двухфазным, однако его принято называть однофазным из-за того что в качестве рабочей выступает лишь одна из них.

Схема подключения коллекторного электродвигателя в 220В

Схема подключения однофазного асинхронного двигателя (схема звезда)

Как это работает

Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. В результате их взаимодействия между собой ротор приводится в движение. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем.

Несмотря на то, что функцию фаз определяет схема присоединения двигателя к сети, дополнительную обмотку нередко называют пусковой. Это обусловлено особенностью, на которой основывается действие однофазных асинхронных машин – крутящийся вал, имеющий вращающее магнитное поле, находясь во взаимодействии с пульсирующим магнитным полем может работать от одной рабочей фазы. Проще говоря, при некоторых условиях, не подсоединяя вторую фазу через конденсатор, мы могли бы запустить двигатель, раскрутив ротор вручную и поместив в статор. В реальных условиях для этого необходимо запустить двигатель с помощью пусковой обмотки (для смещения по фазе), а потом разорвать цепь, идущую через конденсатор. Несмотря на то, что поле на рабочей фазе пульсирующее, оно движется относительно ротора и, следовательно, наводит электродвижущую силу, свой магнитный поток и силу тока.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

однофазный асинхронный двигатель и конденсатор

Различают три основные способа запуска однофазного асинхронного двигателя через:

• рабочий;
• пусковой;
• рабочий и пусковой конденсатор.

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Другие способы

При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор.

С экранированными полюсами и расщепленной фазой

В конструкции такого двигателя используется короткозамкнутая дополнительная обмотка, а на статоре присутствуют два полюса. Аксиальный паз делит каждый из них на две несимметричные половины, на меньшей из которых располагается короткозамкнутый виток.

После включения двигателя в электрическую сеть пульсирующий магнитный поток разделяется на 2 части. Одна из них движется через экранированную часть полюса. В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения. Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени.

Витки короткозамкнутой обмотки приводят к существенным потерям энергии, что и является главным недостатком схемы, однако она относительно часто используется в климатических и нагревательных приборах с вентилятором.

С асимметричным магнитопроводом статора

Особенностью двигателей с данной конструкцией заключается в несимметричной форме сердечника, из-за чего появляются явно выраженные полюса. Для работы схемы необходим короткозамкнутый ротор и обмотка в виде беличьей клетки. Характерным отличием этой конструкции является отсутствие необходимости в фазовом смещении. Улучшенный пуск двигателя осуществляется благодаря оснащению его магнитными шунтами.

Среди недостатков этих моделей асинхронных электродвигателей выделяют низкий КПД, слабый пусковой момент, отсутствие реверса и сложность обслуживания магнитных шунтов. Но, несмотря на это, они имеют широкое применение в производстве бытовой техники.

Подбор конденсатора

Перед тем как подключить однофазный электродвигатель, необходимо произвести расчет необходимой ёмкости конденсатора. Это можно сделать самостоятельно или воспользоваться онлайн-калькуляторами. Как правило, для рабочего конденсатора на 1 кВт мощности должно приходиться примерно 0,7-0,8 мкФ емкости, и около 1,7-2 мкФ – для пускового. Стоит отметить, что напряжение последнего должно составлять не менее 400 В. Эта необходимость обусловлена возникновением 300-600 вольтного всплеска напряжения при старте и останове двигателя.

Керамический и электролитический конденсатор

Ввиду своих функциональных особенностей однофазные электродвигатели находят широкое применение в бытовой технике: пылесосах, холодильниках, газонокосилках и других приборов, для работы которых достаточно частоты вращения двигателя до 3000 об/мин. Большей скорости, при подключении к стандартной сети с частотой тока в 50 Гц, невозможно. Для развития большей скорости используют коллекторные однофазные двигатели.

Источники:

Подключение трехфазного двигателя к сети 220 или 380 В | Лампа Эксперт

При изготовлении или эксплуатации устройств с мощным электроприводом нередко приходится самостоятельно выбирать нужный электродвигатель и подключать его к сети – трехфазной или однофазной. Из этой статьи мы узнаем, как подключить трехфазный асинхронный двигатель к сетям напряжением 380 и 220 В.

Звезда и треугольник

Конструктивно мотор состоит из статора, на котором размещены три обмотки, и ротора. При подаче питающего напряжения, мы создаем вокруг этих обмоток вращающее поле, которое пытается «вытолкнуть» ротор из статора, представляющего собой набор короткозамкнутых витков, заставляя его вращаться.

Взглянем повнимательнее на статор. Он, как было сказано выше, состоит из трех обмоток, соединенных одним из двух способов:

• «звездой»;
• «треугольником».

Схема подключения обмоток трехфазного асинхронного двигателя «треугольником» (слева) и «звездой»

Схема подключения обмоток трехфазного асинхронного двигателя «треугольником» (слева) и «звездой»

Какая из схем лучше? Соединение «треугольником» обеспечивает более мягкий пуск, и, соответственно, меньшие пусковые токи. Но при таком подключении электродвигатель не развиваем паспортной мощности на валу. При включении «звездой» паспортная мощность развивается полностью, но пусковые токи много больше, что может потребовать специальных мер.

Важно! Есть и еще один нюанс при выборе схемы включения – питающее напряжение. Один и тот же двигатель, включенный по разным схемам, требует разных напряжений питания.

Напряжения

Самыми распространенными на сегодняшний день являются трехфазные двигатели на 380/220, 660/380 и 220/127 В. Что это значит, почему напряжения разбиты по парам? Дело в том, что при включении обмоток «звездой» требуется большее напряжение питания. К примеру 380/220 означает, что «звездой» двигатель нужно подключить к сети 380 В (линейное), а треугольником – 220 В (линейное). Поэтому прежде, чем выбирать схему, необходимо определиться, какие электродвигатель и сеть есть в нашем распоряжении.

Ну какое напряжение у нас в доме, мы, конечно, знаем. Осталось разобраться с двигателем. Взглянем на шильдики, расположенные на корпусе моторов. Согласно им оба эти мотора можно включить «треугольником» в сеть 220 В или «звездой» 380 В.

Эти двигатели рассчитаны на подключение к сетям 220 и 380 В

Эти двигатели рассчитаны на подключение к сетям 220 и 380 В

При этом в первом случае ток потребления будет несколько выше. Но, как было замечено выше, есть двигатели и на другое напряжение. Шильдики, фото которых представлены ниже, говорят о том, что их обладатели могут работать по схеме «звезда» в сети 380 и «треугольник» 660 В. Причем один из них (верхнее фото) способен использоваться в сетях 440/760 В, но частота этих сетей должна быть 60 Гц.

Двигатели с номинальным напряжением 660/380 В

Двигатели с номинальным напряжением 660/380 В

Важно! Вполне очевидно, что моторы из обоих примеров можно включить в сеть 380 В, но только по разным схемам – «треугольником» и «звездой» соответственно.

Как переключить обмотки?

Большинство трехфазных электромоторов изготавливаются с открытой схемой – их можно подключить и звездой, и треугольником. Достаточно просто переставить перемычки на распредкоробке БРНА (Блок Распределения (расключения) Начал Обмоток).

Обычно БРНА имеет 6 клемм – по 2 на каждую обмотку

Обычно БРНА имеет 6 клемм – по 2 на каждую обмотку

Стандартная схема установки перемычек для схем «звезда» и «треугольник» приведена на рисунке ниже.

На рисунке слева обмотки включены звездой, справа – треугольником

На рисунке слева обмотки включены звездой, справа – треугольником

Но встречаются двигатели, у которых блок распределения имеет всего 3 клеммы. Это означает, что обмотки уже включены по той или иной схеме и их осталось только подключить к сети. К примеру, двигатель, шильдик которого изображен ниже, можно включить только «звездой».

Обмотки этого мотора уже на заводе соединили «звездой» и он рассчитан на 380 В

Обмотки этого мотора уже на заводе соединили «звездой» и он рассчитан на 380 В

Полезно! При желании и некоторых умениях можно разобрать двигатель, разобраться в обмотках и соединить их по другой схеме. При этом мотор будет отлично работать.

Схема включения в сеть

С напряжениями и «звездами» разобрались, попробуем включить электродвигатель в сеть. Обычно это делают при помощи мощного реле – пускателя (контактора). Независимо от того, как соединены между собой обмотки, схема будет одна и та же.

Включение без возможности реверса

Начнем с обычного включения, когда нам не требуется реверс (обратное вращение). Взглянем на схему, она предельно проста:

Схема включения трехфазного двигателя в сеть с односторонним вращением

Схема включения трехфазного двигателя в сеть с односторонним вращением

Как только мы включим автомат QF, напряжение с фазы «В» поступит на электромагнит пускателя КМ-1. Напряжение же с фазы «С» пройдет через нормально замкнутую кнопку «Стоп» и появится на одном из выводов нормально разомкнутой кнопки «Пуск». Электромагнит контактора обесточен, его силовые контакты разомкнуты, двигатель АД не работает.

Нажимаем на кнопку «Пуск». Контактор срабатывает, подключая двигатель к сети, и отдельным контактом управления КМ-1.1 шунтирует (закорачивает) эту кнопку, которую теперь можно отпустить.  Если мы хотим остановить двигатель, то нажимаем на кнопку «Стоп». Она снимает питание с электромагнита пускателя, тот в свою очередь снимает напряжение с мотора и одновременно разблокирует кнопку «Пуск». Кнопку «Стоп» можно отпустить.

 Включение с реверсом

Для решения некоторых задач, к примеру, конвейер, кран-балка и т.п., требуется, чтобы двигатель вращался в обе стороны. Чтобы обеспечить обратное вращение, достаточно поменять местами фазы «А» и «С». Сделать это несложно, но понадобится еще один пускатель и кнопка на замыкание. Взглянем на схему ниже.

Включение трехфазного электродвигателя с реверсом

Включение трехфазного электродвигателя с реверсом

Итак, кнопа «Стоп» замкнута, кнопки «Вперед» и «Назад» разомкнуты. Оба контактора отключены, двигатель молчит. Предположим, мы нажмем на кнопку «Вперед». При этом сработает контактор КМ-1, запустит двигатель и заблокирует эту кнопку. Теперь остановим мотор кнопкой «Стоп» и нажмем «Назад». Включится нижний по схеме контактор КМ-2 и подаст напряжение на мотор, но при этом поменяет местами фазы «А» и «С». Ну и, естественно, эта кнопка будет заблокирована его контактами управления.

А теперь обратим внимание на нормально замкнутые  контакты КМ-1.2 и КМ-2.2. Они выполняют очень важную функцию. Если нажать на кнопку «Назад» в то время, когда мотор работает вперед (включен контактор КМ-1), то произойдет короткое замыкание между фазами «А» и «С». То же самое произойдет, если нажать на «Вперед», при включенном контакторе КМ-2.

Чтобы избежать подобной неприятности, и введены эти 2 цепи. Первая (КМ-1.2) размыкает цепь питания контактора КМ-2, когда включен КМ-1 и наоборот. Таким образом, оба контактора не смогут работать одновременно,  не выжгут нам линию и не сгорят сами.

Полезно! Практически все контакторы имеют как нормально замкнутые, так и нормально разомкнутые контакты управления, так что проблем со сборкой такой схемы не будет.

Включаемся в однофазную сеть

оказывается, трехфазный двигатель может работать и от одной фазы. Правда, развиваемая им мощность будет много меньше паспортной, но нередко и этого достаточно. В зависимости от рабочего напряжения самого мотора и напряжения питания обмотки в однофазную сеть можно подключить и «звездой», и треугольником. Для этого понадобится лишь дополнительный фазосдвигающий конденсатор, который будет питать третью обмотку.

Если в нашем распоряжении двигатель с рабочим напряжением 220/127 В, то включаем его по схеме «треугольника»



Схема «треугольника для двигателя 220/127 В

Схема «треугольника для двигателя 220/127 В

такие двигатели в настоящее время встречаются намного реже, чем моторы на 380/220 В, поэтому чаще всего включение в однофазную сеть производится по схеме «звезда».



Схема «звезды» для двигателя 380/220 В

Схема «звезды» для двигателя 380/220 В

Емкость фазосдвигающего конденсатора, который называют рабочим, зависит от мощности двигателя, и может быть рассчитана по формуле:



Важно! Если мотор во время пуска имеет большую нагрузку на валу, то для надежного его запуска используют дополнительный пусковой конденсатор, кратковременно подключаемый к рабочему. После выхода мотора на номинальную мощность, этот конденсатор нужно отключить.



Схемы включения трехфазного двигателя в однофазную сеть по схеме «треугольник» и «звезда» с пусковым конденсатором

Схемы включения трехфазного двигателя в однофазную сеть по схеме «треугольник» и «звезда» с пусковым конденсатором

Схемы включения трехфазного двигателя в однофазную сеть по схеме «треугольник» и «звезда» с пусковым конденсатором

 Вот, вроде, и все на тему включения трехфазного асинхронного двигателя. Теперь мы знаем, какими эти моторы бывают, по какой схеме можно соединить их обмотки, каким напряжением запитать и как запустить.

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Как подключить электродвигатель 380 на 220 Вольт

Содержание статьи

Очень часто под рукой оказывается двигатель, рассчитанный на работу в трехфазной сети, который нужно подключить к 220 Вольт. Сразу же нужно оговориться и сказать о том, что падение мощности трехфазного двигателя подключённого в однофазную сеть, неизбежно. Однако его можно компенсировать рабочим конденсатором подходящей емкости, который устанавливается вместо третьей фазы (выхода обмотки).

Наиболее предпочтительный вариант подключения электродвигателя к бытовой сети, это подключение трёх обмоток по схеме треугольника. В таком случае можно добиться максимальной выходной мощности электродвигателя, но, как правило, не более 70%, чем при трехфазном подключении.

Как именно подключить трехфазный двигатель к однофазной сети, читайте в этой статье строительного журнала samastroyka.ru

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Итак, подключать трехфазный двигатель к однофазной сети лучше всего по схеме «Треугольник». В таком случае электродвигатель будет работать на 70% от своей мощности. Есть еще схема подключения «Звезда». Однако в таком случае электродвигатель еще большое потеряет в мощности и будет работать не более чем на 50%.

При подключении трехфазного электродвигателя к однофазной сети, к двум выводам обмотки подсоединяется фаза и ноль. К третьему выводу необходимо подсоединить рабочий конденсатор нужной емкости. Такое подключение компенсирует все недостатки и дает возможность меньше всего потерять в мощности электродвигателя при переходе на однофазную сеть.

Важно! Именно подключение третьего вывода через конденсатор (к фазе или к нулю) задаёт направление вращение ротора электродвигателя. При этом частота вращения останется такой же самой, как и при работе электродвигателя в трехфазном режиме.

Схема подключения трехфазного электродвигателя

Электродвигатели небольшой мощности, до 1,5 кВт, можно подключать только через рабочий конденсатор. То есть, пусковой конденсатор для подключения трехфазного электродвигателя в данном случае не нужен.

Схему подключения трехфазного электродвигателя вы можете посмотреть ниже. Здесь, как и было сказано выше, один конец обмотки подключён к фазе, а другой к нулю. К третьему выводу обмотки подсоединён рабочий конденсатор, через ноль. Чтобы изменить направление движения двигателя, достаточно переподсоединить конденсатор через фазу.

В том случае, когда мощность электродвигателя более 1,5 кВт или же, когда двигатель запускается под нагрузкой, для подключения понадобится еще и пусковой конденсатор, который подключается параллельной рабочему конденсатору.

Важно знать, что пусковой конденсатор в отличие от рабочего, задействуется лишь на несколько секунд при включении электродвигателя. Расчет пускового и рабочего конденсатора для подключения электродвигателей производится по специальной формуле, о чем будет рассказано в следующем выпуске строительного журнала «САМаСТРОЙКА».

Оценить статью и поделиться ссылкой:

Переключение двигателя между 240 и 120 вольт

Переключение двигателя между 240 и 120 вольт

В Северной Америке многие однофазные двигатели мощностью от 1 до 2 л.с. могут быть переподключенным, чтобы работать от 120 вольт или 240 вольт (или 115 против 230 вольт, это зависит от того, какое напряжение принято «номинальным»).

Такие двигатели обычно имеют шесть выводов, выходящих из двигателя к проводке. коробки, или некоторые соединения могут быть винтовыми клеммами. Лучший способ изменить напряжение на двигателе — это следовать схеме подключения на этикетка.Но иногда, когда вы открываете мотор, бывает всего шесть проводов а диаграммы нет! Так случилось с мотором мощностью 1,5 л.с. на моем старом столе увидел. 20 лет назад я подключил его к 240 вольт, но я хотел снова переключить его на 120 вольт. где я его переместил.

Внутри двигатель имеет две обмотки на 120 В, соединенные последовательно. когда двигатель подключен на 240 вольт (слева, слева). При переключении на 120 вольт две обмотки меняют конфигурацию на параллельность.

Для было бы проще подключить A к C, а затем подключить питание к B.Но это переключит полярность обмотки между A и B, что означает намотку A-B будет бороться с витками B-C. Если потом вот так вот воткнуть, то мотор потреблял около 100 ампер, но не работал. Если автоматический выключатель не лопнуло сразу, через десять секунд мотор начнет дымить.

Но не все так просто: есть еще обмотка стартера

Но на самом деле это сложнее, чем показано выше. Мотор также имеет обмотка стартера, включенная последовательно с выключателем стартера и конденсатором стартера (см. красный контур слева).Обмотка стартера активна только тогда, когда двигатель набирает обороты.

Если обмотку стартера и конденсатор также необходимо перенастроить на напряжение меняет, проводка будет совсем кошмаром!

Таким образом, вместо обмотки стартера в этих двигателях всегда обмотка на 120 вольт, и двигатели две обмотки на 120 вольт используются в качестве автотрансформатора, чтобы сделать 120 вольт для обмотки стартера. Перенастройка между 240 и 120 вольт выполнена. таким же образом, но обмотка стартера остается подключенной к одной из обмоток.

Если у вас нет электрической схемы, а двигатель в настоящее время подключен на 240 вольт, вы можете идентифицировать точку «B» по тому факту, что это не подключен к любому проводу питания. С помощью омметра проверьте, какой из трех проводов от B к проводу питания всего одним проводом прикреплен к нему. Это тот, который вам нужно отключить и подключиться к C. А конец обмотки в точке A необходимо подвести к точке B.

Разобравшись с этим, я понял, что 20 лет назад я переставил крепление пускового конденсатора на этот двигатель, чтобы он не выступал над столом настольной пилы, когда полотно наклонен на 45 градусов.И, перемещая конденсатор, я в конечном итоге установил его прямо над шильдик двигателя, на котором также изображена проводка. Итак, сняв крышку конденсатора, я увидел этикетку со схемой подключения. и я смог проверить свою работу, прежде чем подключил ее.

Предположим, у вас есть загадочный однофазный асинхронный двигатель, 1750 об / мин или 3500 об / мин. (или очень близко к этим RPM). Из него выходят шесть выводов или проводов. Как вы его подключаете? На некоторых двигателях будет шесть соединений, но некоторые из них могут быть винтовыми клеммами. в проводке вместо проводов.Я просто назову их ведущими. Если у двигателя есть винтовые стойки для крепления проводов, он обычно имеет дополнительный винтовой стержень для соединения проводов вместе в Работа на 240 вольт, но винтовой стержень ни к чему не подключен в двигателе.

С помощью омметра найдите пару выводов, между которыми сопротивление меньше 5 Ом. Показания не должны изменяться, когда вы держите глюкометр на них. Обозначьте эти провода 1 и 2. 1 и 2 не должны иметь никакой проводимости с другими выходящими выводами. Теперь найдите еще одну пару проводов с таким же сопротивлением, как 1 и 2 между ними, Обозначьте эти 3 и 4.1-2 и 3-4 — основные обмотки.

Остальные два вывода должны подключаться к пусковому конденсатору, пусковому выключателю, и прямая обмотка последовательно (при неработающем двигателе пусковой выключатель будет закрыто). Обозначьте оставшиеся отведения 5 и 6. Если вы измеряете сопротивление между 5 и 6, вы должны увидеть показания на вашем глюкометре постоянно увеличиваются (установите на глюкометре что-нибудь другое). чем самый низкий диапазон Ом). если ты поменяйте местами щупы измерителя между 5 и 6, значение сопротивления снова будет ниже, но опять идем наверх.Вы измеряете сопротивление на конденсаторе, и когда он «заряжается» от счетчика, подавая ток для измерения, значение сопротивления увеличится.

Для работы на 120 В необходимо подключить

1,3,5 к одному проводу питания и 2,4,6 к другому OR 1,4,5 и 2,3,6. Но какой ??

Если вы ошибетесь, вы взорвете автоматический выключатель или сломаете двигатель. Обычно, если обмотка 1-2 противостоит обмотке 3-4, происходят очень плохие вещи.

Вы можете на короткое время запустить двигатель с напряжением 120 В, используя только одну обмотку на 120 В. Поэтому просто оставьте провода 3 и 4 отключенными. Подключите один провод питания к 1,5, другой на 2,6, и подключите его к 120 вольт. Мотор должен работать.

Отключите двигатель, теперь добавьте провода 3 к 1 и 5 (1,3,5 и один из проводов питания все вместе), а другому проводу питания оставьте только 2,6. Подключите двигатель, пока он работает, измерьте напряжение между оставшимися неподключенный провод 4 и другой провод, подающий питание, подключенный к проводам 2,6).Если напряжение меньше 10 вольт, то вы можно соединить провода 2,4,6 вместе. Ваш двигатель теперь подключен к 120 вольт.

Если показание превышает 200 вольт, вам необходимо поменять местами провода 3 и 4. Измените маркировку отведения 3 как 4, а 4 как 3, затем повторите шаг выше и убедитесь, что разница чтение меньше 10 вольт.

Чтобы реверсировать двигатель, поменяйте местами выводы 5 и 6 (те, которые идут к обмотке стартера).

Чтобы подключить двигатель на 240 В, подсоедините провод 1 к одному проводу питания.
соедините провода 2,3,5 вместе (не соединяя их ни с одним из проводов питания).
Подключите другой провод питания к 4,6.
Если у двигателя есть винтовые стойки в монтажной коробке, будет дополнительная винтовая стойка, ни к чему не подключен, для соединения проводов 2,3,5 вместе.
И, как и прежде, чтобы реверсировать двигатель, поменяйте местами провода 5 и 6

Если это не сработает для вас, возможно, двигатель не имеет двойного напряжения. однофазный двигатель, или с ним что-то не так. Не стесняйтесь, напишите мне. Я, наверное, не смогу вам помочь, но полезно знать где вы сталкиваетесь с проблемами.Таким образом, если многие люди зацикливаются на одном и том же проблема, я мог бы добавить несколько примечаний по этому поводу.

И если вы взорвете мотор или он загорится, не вините меня!

Подключение однофазного двигателя через трехфазный контактор: как и почему?

Главная »О нас» Новости »Подключение однофазного двигателя через 3-фазный контактор

Опубликовано: 22 января, 2018 автором springercontrols

Однофазная мощность обычно резервируется для более низких требований к мощности, однако в некоторых случаях целесообразно запитать небольшой двигатель однофазной входной мощностью.Однофазные пускатели двигателей не всегда доступны, поскольку это редкий случай, и с небольшим количеством ноу-хау можно легко подключить трехфазный пускатель двигателя для однофазного питания. Именно так Springer Controls делает это в нашем магазине панелей, сертифицированном UL508A.

Защита от перегрузки однофазного двигателя

Ранее мы обсуждали, что такое магнитный пускатель двигателя (контактор и реле перегрузки). Реле перегрузки спроектировано таким образом, что ток двигателя распределяется между фазами, поэтому, если вы подключаете только одну фазу, тогда весь ток двигателя проходит через один из контактов при перегрузке, и вы фактически можете создать состояние перегрузки.Чтобы предотвратить это, важно подключить стартер таким образом, чтобы ток был сбалансирован между контактами реле перегрузки.

Однофазный двигатель, 3-фазный контактор: как это сделано

Это снова наша фотография 3-полюсного пускателя двигателя. Контактор находится сверху, а реле перегрузки прикреплено непосредственно к нему снизу. Вы видите 4 клеммы, потому что есть 3 полюса и вспомогательный контакт. Например, вспомогательный контакт можно использовать для чего-то вроде включения контрольной лампы на панели управления, чтобы указать, что двигатель работает.

Мы начинаем с подключения 2 силовых выводов к L1 и L2 на контакторе. Затем мы добавляем перемычку от L3 на контакторе к T2 на реле перегрузки. Обратите внимание, так как эта перемычка будет передавать питание от сети к двигателю, важно, чтобы калибр проводов выбирался в зависимости от токовой нагрузки, проходящей через контактор. Он направляет ток через L2 и направляет его через фазу 3 ^rd на контактор и перегрузку (L3 и T3). Затем вы подключаете 2 вывода двигателя к T1 и T3.Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке.

На приведенной ниже схеме подключения показано, как можно собрать полный пускатель двигателя с кнопкой пуска / останова для однофазного двигателя с использованием 3-полюсного контактора. Мы надеемся, что это поможет вам глубже понять управление двигателем. Как всегда, не стесняйтесь обращаться к нам с любыми вопросами.

Эти примечания и диаграммы предназначены для облегчения понимания управления двигателем. Мы всегда рекомендуем использовать лицензированного электрика для обеспечения безопасности , и соблюдения местных норм и директив.

в рубрике: Новости

Как подключить трехфазный воздушный компрессор

Как устроен воздушный компрессор и куда идут провода? Подключение 3-фазного двигателя к воздушному компрессору, Основные требования к электромонтажу электродвигателей, Цепи 3-фазного двигателя.

Электродвигатель воздушного компрессора
[ad # block] Электрический вопрос: Как подключается трехфазный воздушный компрессор и куда идут провода?

• У нас есть воздушный компрессор Saylor Beall, который мы пытаемся подключить.
• Он отлично работал в предыдущем магазине, а затем мы переместили его в этот магазин.
• Двигатель трехфазный и, по всей видимости, подключен в соответствии со схемой для низкого напряжения 220.
• На этикетке показано, что он может быть подключен к 220 или 460. Он все подключен и подключен к контроллеру, но здесь у нас возникают проблемы, мы не можем запустить его, он только гудит.
• Пускатель двигателя — молоток Cutler # A10CNO. Провода от автоматического выключателя нашего магазина имеют 2 желтых провода под напряжением по 120 В каждый, 1 белый нейтральный провод и 1 зеленый провод заземления.
• Можно ли подключить компрессор с помощью этой комбинации проводов и куда они идут?
• Когда компрессор был перемещен, он был просто отключен от стены и перемещен, все реле давления и провода двигателя находятся на своих местах, как и раньше.

Этот вопрос по электропроводке поступил от Коди из Энида, Оклахома.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Коди.

Электромонтаж трехфазного двигателя для воздушного компрессора

Основные требования к электромонтажу электродвигателей

• Каждый двигатель должен иметь паспортную табличку, которая обычно прикрепляется сбоку или на конце двигателя.Информация, содержащаяся на этикетке, говорит все о размере двигателя и электрических требованиях. Чтобы не отставать от этого вопроса, магазин, где будет установлен двигатель, должен иметь электрическую сеть, которая подает либо 3 фазы 230 В, либо 3 фазы 460 В.

Сервисные электрические панели

• Как и электродвигатели, электрическая сервисная панель должна быть снабжена этикеткой, которая прикрепляется либо к крышке, либо внутри двери. Информация на этой этикетке будет относиться к марке и модели электрической панели, а также к номинальному напряжению и силе тока.Здесь, в США, типичная домашняя электрическая панель может быть на 120/240 вольт 125 ампер. Фактическую допустимую силу тока панели лучше всего узнать, проверив главный разъединитель или главный автоматический выключатель, для которого будет определена номинальная сила тока, например, на рукоятке выключателя.

Электроэнергия для трехфазных двигателей

• Не вдаваясь в технические подробности, трехфазная электрическая сервисная панель будет производить 3 отдельные линии электроэнергии. Однофазная панель на 120/240 вольт, которую можно найти в доме или магазине, может обеспечить до двух отдельных линий питания, поэтому этот тип электроснабжения не может обеспечить необходимую мощность для трехфазного двигателя.

Пускатели трехфазных двигателей и цепи управления

• Как описано выше, типичная схема трехфазного двигателя будет иметь 3 отдельных изолированных проводника для питания и заземления. Нейтральный провод не требуется для трехфазного двигателя.

• Электромонтаж реле управления
  • Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, нагревательные печи и другое оборудование с высокими требованиями.Полное объяснение, описывающее принципы, которые легко адаптируются к применению в жилых помещениях.

Подробнее о проводке электрических управляющих реле

Краткое описание схемы подключения трехфазных двигателей

• Определите необходимое напряжение и силу тока.
• Определите, имеет ли электрическая сервисная панель такое же напряжение и доступная сила тока.
• Электродвигатели обычно подключаются к контроллеру двигателя или пускателю двигателя, размер которого соответствует мощности двигателя и имеет защиту от тепловой перегрузки.

Подробнее об электропроводке

Базовые электрические схемы дома

Электросхемы и автоматические выключатели в доме

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Список электрических цепей панели

• Электротехнические нормы для домашней электропроводки
  • Электрик объясняет коды домашней электропроводки, включая схему AFCI, распределительные коробки, электрические схемы, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземное электричество, домашнюю проводку, коды освещения, коды для детекторов дыма.

Подробнее о правилах электропроводки для дома

Автоматические выключатели для дома

Автоматические выключатели для дома

Руководство по домашним автоматическим выключателям и принципам их работы для защиты электропроводки. При правильной установке домашняя электропроводка защищена устройством защиты цепи.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 вольт 900 Электромонтаж выключателей света Электромонтаж 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте с электрическими цепями!
Проконсультируйтесь со своим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Четырехпроводные схемы треугольника — Continental Control Systems, LLC

Четырехпроводная схема подключения по схеме «треугольник» (4WD) — это подключение по схеме «трехфазный треугольник» с центральным ответвлением на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок.Нагрузки двигателей обычно подключаются к фазам A, B и C, а однофазные нагрузки подключаются к фазе A или C и к нейтрали. Фаза B, «высокая» ветвь, не используется для однофазных нагрузок.

Этот тип услуги, который также известен как услуга «высокая нога», «дикая нога», «стингер-нога» или «дикая фаза», распространен на старых производственных предприятиях, где в основном используются трехфазные моторные нагрузки и около 120 вольт однофазного освещения и розеток.

Загрузить: Four Wire Delta Service (AN-113) (PDF, 1 страница)

120/208/240 Вольт Сервис

Совместимые модели WattNode
Любая дельта 240 В (3D) модель

Это наиболее распространенная четырехпроводная трехфазная схема подключения по схеме «треугольник» и, по сути, представляет собой трехфазную трехпроводную схему подключения по схеме «треугольник» с напряжением 240 В, при этом одна из центральных обмоток трансформатора на 240 В используется для обеспечения двух цепей 120 В переменного тока, которые сдвинуты по фазе на 180 градусов друг с другом.Напряжение, измеренное от этой центральной отводной нейтрали до третьего «дикого» плеча, составляет 208 В пер. Тока.

Эта услуга почти всегда имеет нейтральное соединение, но в некоторых редких случаях нейтральный провод недоступен. Обычно он находится у служебного входа, но может не доходить до панели или нагрузки. Теоретически четырехпроводный треугольник без нейтрали — это просто трехфазный треугольник, но есть одно отличие. В нормальном трехфазном треугольнике заземление будет либо центральным напряжением, либо одной ветвью, но трехфазная дельта, полученная от четырехпроводного дельта-трансформатора, будет иметь заземление на полпути между двумя ветвями.Измерители WattNode модели Delta — лучший выбор, так как они будут работать с нейтральным подключением или без него.

240/415/480 Вольт Сервис

Совместимые модели WattNode
Любая дельта 480 В (3D) модель

Это встречается гораздо реже, но иногда мы получаем запросы на измерение этого типа услуги, которая по сути идентична услуге 120/208/240, но все напряжения удвоены.

Общие замечания

• Высоковольтная ветвь или фаза с более высоким напряжением, измеренным относительно нейтрали, традиционно называлась «фазой B». Изменения в NEC 2008 года теперь позволяют обозначать верхнюю часть четырехпроводной трехфазной сети по схеме «треугольник» как фазу «C» вместо фазы «B».

• Кодекс NEC требует, чтобы верхняя часть ноги была обозначена оранжевым цветом (ее часто называли дельтой красной ноги) или другими эффективными средствами, и обычно это фаза «B».Однако, чтобы приспособиться к конфигурациям счетчиков коммунальных услуг, допускается, что верхняя опора является фазой «C», когда счетчики являются частью распределительного щита или щитовой панели. Для изменения кода в этом разделе требуется четкая, постоянная маркировка полей на распределительном щите или щите управления.

• На этикетке коробки CAT III на текущих производимых счетчиках WattNode указано « Ø-N 140 В ~ » (или « Ø-N 277 В ~ »), но напряжение между фазой и нейтралью на высокой ветви будет 208 В пер. (или 416 В переменного тока). Это нормально и не повредит глюкометру.

• Фазовые углы (относительно нейтрали) будут A = 0 градусов, B = 90 градусов, C = 180 градусов. Это отличается от обычной схемы 3Y-208 или 3D-208, где фазовые углы составляют 0, 120, 240 градусов.

• Для точных измерений межфазного (или межфазного) напряжения настройте параметр PhaseOffset следующим образом:
  • Для моделей BACnet установите для объекта PhaseOffset значение 3 .
  • Для прошивки Modbus версии 16 или более поздней установите для регистра PhaseOffset (1619) значение 90 .
  • В версиях прошивки Modbus до версии 16 измерения межфазного напряжения неточны, но другие измерения будут работать нормально.

• Из-за необычных фазовых углов при измерении цепи 4WD с резистивной нагрузкой коэффициенты мощности будут равны 1,0, 0,87, 0,87. При нагрузке двигателя вы можете получить такие коэффициенты мощности, как 0.9, 0,5, 0,0 (или даже отрицательный на одной фазе). Следует ожидать очень несбалансированных показаний мощности (кВт) и изменения реактивной мощности от фазы к фазе. Но, если все подключено правильно, фазные токи должны почти совпадать.
• Средний измеренный коэффициент мощности может быть неточным для четырехпроводных схем треугольника.

См. Также

Схема подключения контактора

для трехфазного двигателя с реле перегрузки

В промышленной системе мы используем в основном три фазы электроэнергии для асинхронных электродвигателей.Однофазный асинхронный двигатель не может работать, как трехфазный. Для трехфазного двигателя мы используем некоторые электрические устройства для запуска, выключения и сброса, магнитный контактор является одним из них, поэтому сегодня мы не используем проводку контактора с полным объяснением. В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые включают автоматический выключатель CB, магнитный контактор MC или пускатель двигателя, реле перегрузки O / L и кнопочные переключатели NC, NO для включения / выключения и сброса.

Как выполнить электромонтаж контактора для 3-фазного асинхронного двигателя с 3-полюсным автоматическим выключателем, реле перегрузки, кнопочными переключателями NO, NC

В этом обучающем посте я расскажу вам о подключении контактора двигателя и его схеме. Но прежде мы откажемся от использования устройств и работы с ними.

Трехполюсный выключатель CB

Для источника питания 3P мы используем трехполюсный автоматический выключатель для переключения питания. Всегда используйте выключатель перед подключением цепи, так вы можете обезопасить свою цепь, и мы сможем выключить / в любое время.Вы также можете использовать 4-полюсные автоматические выключатели, что очень удобно, потому что вы можете контролировать также нейтральный провод.

MC Магнитный контактор

Для пуска / останова трехфазного асинхронного двигателя мы всегда используем контакт MC или. Это тип электрического реле, которое может легко переключать 3 электрических соединения. Я также публиковал посты о работе стартера двигателя, которые вы можете увидеть по ссылкам ниже.
Щелкните здесь для получения дополнительной информации.

Реле перегрузки O / L

Реле перегрузки — это защитное устройство, которое предохраняет наш электродвигатель от возгорания при протекании высокого тока к асинхронному двигателю.Существует два популярных типа реле O / L: тепловое реле перегрузки и электронное реле перегрузки. На этой схеме подключения контактора я показал тепловое реле перегрузки, однако вскоре я сделаю схему электронного реле.

NC нормально закрытый кнопочный переключатель

Для подключения контактора двигателя мы используем кнопочные переключатели для включения / выключения двигателя. NC означает нормальное закрытие, что означает, что эта кнопка обычно находится в замкнутой цепи, и когда мы нажимаем, она замыкает электрическую цепь.Я показываю NC с красной кнопкой и NO с зеленым цветом.
Для подробностей нажмите здесь.

НЕТ нормально разомкнутый кнопочный переключатель

Нормально разомкнутый S обычно находится в разомкнутой электрической цепи, и если человек нажимает этот НО, он замыкает цепь НЗ. Для получения дополнительной информации перейдите по ссылке ниже.
Для дополнительной информации щелкните здесь.

Схема электрических соединений пускателя двигателя MC с CB, MC, O / L, NO, NC

Лучше всего использовать символьную диаграмму, но все не могут ее легко понять, поэтому я всегда сосредотачиваюсь на изображении + диаграмме, которые легко и просто понять и которые полезны для изучения.Но вы знаете, что проектирование этой диаграммы занимает много времени по сравнению с диаграммой символов. Но я люблю своих читателей, так как я студент и изо всех сил пытаюсь учиться. Я хочу поделиться всем, чему я научился.
Магнитная проводка реле контактора и автоматический выключатель, метод проводки кнопки прост. И я думаю, что нет никакого смысла объяснять больше после построения диаграммы, однако давайте сделаем небольшое путешествие с советами.
Для схемы и процедуры управления трехфазным двигателем следуйте приведенным ниже советам.

1. Прежде всего подключите автоматический выключатель CB, но не включайте его.
2. Затем Подключите проводку к кнопке реле O / L и катушке MC, которую мы можем назвать «малой проводкой» или «проводкой управления».
3. Затем подключите реле перегрузки к MC.
4. Затем выполните соединение между CB и MC.
5. Затем подключите питание двигателя с помощью реле перегрузки.
6. Затем подсоедините провод светодиода заземления к корпусу двигателя.

Вы можете использовать тот же метод, который я показал на схеме подключения контактора ниже, для подключения трехфазного двигателя с автоматическим выключателем, статера трехполюсного двигателя и реле перегрузки.

Лучше всего новая схема. Используйте новую схему. Подключение

На приведенной выше схеме подключения контактора я показал 3-фазную 440-вольтовую 4-проводную систему. Я беру одну фазу и нейтральный провод для катушки MC, которая составляет 220 В, но всегда подключаю катушку контактора в соответствии с требованиями к напряжению / току катушки. Если для катушки требуется от 110 В до 120 В, то обеспечьте питание 110 В, а если для подачи питания требуется от 380 В до 440 В, то подключите такое же необходимое питание. Код напряжения катушки находится рядом с клеммой / соединением питания катушки, поэтому проверьте его перед запуском.
В реле перегрузки мы должны выбрать, какие NC и NO. При перегрузке по току из точек NC он замыкает цепь. Которые показаны на изображении выше с 95-NC-96.
Если вы хотите изучить схему подключения контактора , щелкните здесь.

Сообщение:

Выше приведен пример схемы подключения контактора с реле перегрузки, и я надеюсь, что эта схема очень поможет новичку. Но это только начало, и В SHA ALLAH мы сделаем для вас более качественную схему подключения контакторов и дополнительные руководства.
Оставайтесь с нами …. и продолжайте посещать ……

Преобразование однофазной мощности в трехфазную?

Преобразование однофазной мощности в трехфазную часто является темой звонков и электронных писем Вот сокращенная версия недавнего электронного письма, полученного нашей службой технической поддержки от клиента:

У меня есть трехфазный промышленный электродвигатель 220 В переменного тока, 60 Гц, используемый для привода моей вертикальной мельницы.

У меня есть 220 В переменного тока, однофазное питание, и я подбрасывал несколько идей, которые мне не очень нравятся.Я видел ваш Weg CFW10 и у меня возникли вопросы.

Я знаю, что когда я исследовал статические / вращающиеся фазовые преобразователи на одном из посещенных мной веб-сайтов, были опасения по поводу формы волны, подаваемой на двигатель при использовании частотно-регулируемых приводов.

Я не помню, что они делали, но я думаю, что они добавили конденсаторы ко входам двигателя.

Я поставлю 220 В переменного тока от удаленного выключателя (укажите размер) и выключателя, установленного в пределах 6 футов от мельницы.

Я хотел бы иметь возможность включать / выключать мою мельницу и иметь возможность регулировать скорость двигателя локально, то есть переключателем и регуляторами скорости, установленными на мельнице.

Ответ технической поддержки:

Я не могу говорить о данных, предоставленных специалистами по фазовому преобразованию, но могу сказать об использовании привода для преобразования однофазной мощности в трехфазную для использования с трехфазным асинхронным двигателем.

Мы можем предложить частотно-регулируемый привод, который принимает однофазное напряжение 230 В и подает соответствующее трехфазное напряжение и ток для работы двигателя с указанной мощностью в лошадиных силах.

Насколько форма волны от частотно-регулируемого привода к двигателю контролируется в самом приводе и может быть настроена в соответствии с потребностями двигателя. ЧРП, используемые с двигателями, очень шумны (электрически). Использование фильтров электромагнитных помех, сетевых дросселей и нагрузочных дросселей помогает уменьшить эти проблемы «по мере необходимости». Если вы используете одну машину в своем магазине, и она находится на изолированном выключателе, я не рекомендую использовать все эти различные защитные устройства.

Если после настройки машины может возникнуть проблема, я бы обратился с подходящим устройством, чтобы облегчить проблему, которая редко случается с этим типом приложений.Использование двигателей с разными полюсами не вызовет проблем с приводом. Существует параметр, который можно установить на плате, чтобы различать 4- и 2-полюсный двигатель.

Потенциометр — это аналоговое устройство, которое посылает линейный сигнал (0-10 В постоянного тока) в привод. Этот сигнал является основой скорости двигателя и физически изменяется оператором. У приводов есть входные клеммные колодки, куда вы можете ввести элементы управления (кнопки, переключатели, не работающие с аналоговыми сигналами и т. Д.), Так что это не проблема.

Мне нужно знать, сколько лошадиных сил вам нужно, чтобы выбрать для вас правильный привод с регулируемой скоростью. Предложу подходящий автоматический выключатель. Если есть какие-либо другие элементы, которые Marshall Wolf Automation может предложить, чтобы упростить вам задачу, не стесняйтесь спрашивать.

Трехфазное питание или магия отсутствующей нейтрали

Мало что может вызвать такую ​​путаницу, как трехфазное питание, особенно в конфигурации «треугольник». Сантехники и автолюбители: радуйтесь! В этом посте мы представим версию трехфазной системы питания для сантехника (и автомеханика).

Представьте себе водную систему переменного тока, которая подает чередующиеся импульсы давления воды и вакуума в замкнутой системе с использованием двух труб. Вода поступает в ресивер (своего рода гидравлический двигатель) по одной трубе (назовем ее A), затем обратно к источнику по другой трубе (назовем ее N). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразуя пульсации воды в полезную работу.

Система водоснабжения переменного тока

А теперь представьте, что вы хотите увеличить мощность в три раза. Вам понадобятся три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).

Вы можете запустить три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A / B / C и всех трубах N1 / N2 / N3), или вы можете запустить их не синхронно (например, текущая полная скорость в одном направлении, B собирается назад, а C движется на полной скорости назад).Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении. Более того, если вы сдвинете их из синхронизации ровно на цикла каждый, поток в N-трубах будет эффективно нейтрализован, и вам вообще не понадобится N каналов (или, возможно, вы вместо этого используете только один общий N-канал из трех, чтобы устранить любые дисбалансы потока через А-образные трубы, которые не компенсируются полностью).

Одинарная труба «N»

Нет трубы «N» вообще

Та же идея работает для трех электрических цепей.Вот почему так популярно трехфазное питание. Это позволяет передавать такое же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», ​​обычно называемые X, Y и Z), сдвинутые на цикла. Обычная труба «B» в этой схеме является «нейтральной».

Если вы используете только трубы типа «А», это называется соединением «треугольник» (треугольник). В этой конфигурации вы полностью пропускаете «трубу B» — «нейтраль» волшебным образом исчезает! При трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначаются X, Y и Z).У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным подключением (3P3W, без заземления) или 3-полюсным 4-проводным подключением (3P4W, с заземлением).

Если вы используете три трубы «А» и обычную трубу «В», это называется Y-образным («звездообразным») соединением (три ветви плюс центр). В Y-соединении вы используете 4 силовых проводника (с маркировкой X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Это то, что электрики называют 4-полюсным 4-проводным подключением (4P4W, без заземления) или 4-полюсным 5-проводным подключением (4P5W, с заземлением).

Трехфазные системы питания: Y (звезда) и треугольник

При трехфазном питании у вас есть два способа подключения традиционной двухпроводной нагрузки, например, лампочки или сервера. В системе Y вы можете подключить его между любой фазой (X, Y или Z) и нейтралью (N). В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1 раз.73 (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (и Y-Z и Z-X) (также известные как «межфазные» напряжения) будут 120 В * 1,73 = 208 В. 208 В (иногда путают с европейскими 220 В) поступают от перекрестных соединений к трехфазной системе на 120 В. Система 220 В с тремя фазами 220 В имеет межфазное напряжение 220 * 1,73 = 380 В.

Системы мониторинга энергии

Packet Power поддерживают трехфазное питание в конфигурациях звезда и треугольник и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общую мощность и потребление энергии.
