Подключение ТВ антенны к телевизору

На первый взгляд – все просто! Купил антенну и кабель, подсоединил к соответствующим разъемам – и готово! А вы учли вид антенны, марку телевизора, схему сборки, качество провода, переходники и прочие детали? Нет? Тогда вам повезло, если все каналы идеально показывают, без сбоев, помех и этой ужасной надписи NO SIGNAL. Подключение антенны к телевизору требует некоторых навыков и знаний. Д ля начала ознакомьтесь с основами подключения.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

• Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
• Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
• Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
• Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом. Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
• Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.

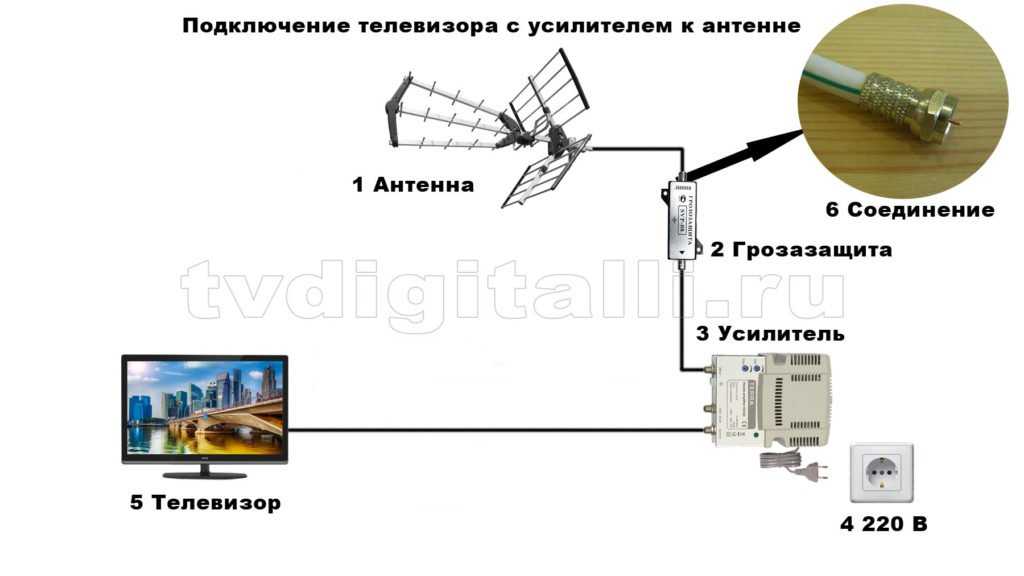

• С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
• Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
• Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
• Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
  • С помощью блока питания с сепаратором.
  • С помощью блока питания с сепаратором.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

• Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
• Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
• Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Что понадобится для подключения антенны к телевизору?

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно.

Для этого понадобится:

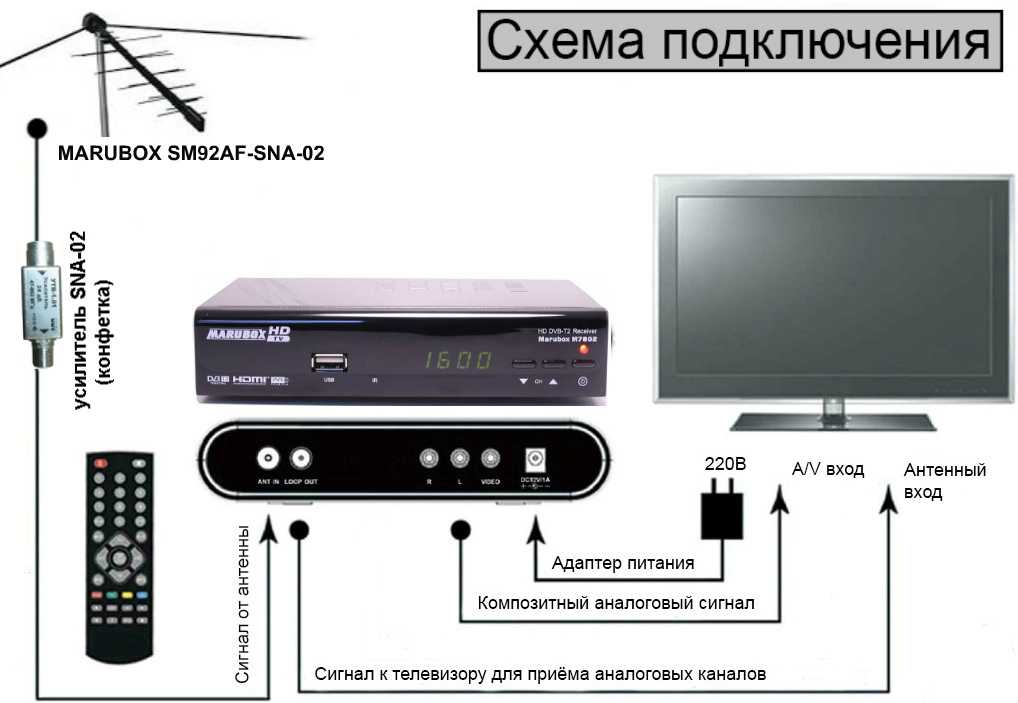

• Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
• Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
• Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
• Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Какие бывают виды подключения?

Подключение телевизионной антенны может осуществляться несколькими способами:

• Проводной – стандартный метод подключения антенны с помощью коаксиального кабеля, F-разъема, штекера, переходника. Подключение заключается в правильной зачистке концов кабеля и надежному закреплению его в штекере. Обычно с этим способом проблем не возникает.
• Подключение двух телевизоров к одной антенне. Для этого понадобится разветвитель (сплиттер), который разделит сигнал от антенны на два и более потока. Сплиттер представляет собой небольшое устройство, имеющее с одной стороны один вход, а с другой – два (или несколько) выходов. Разветвитель должен иметь столько выходов, сколько телевизоров будет подсоединено. Не допускается к тройному сплиттеру подсоединять только два телевизора. Также для работы потребуется разъемы, соответствующие сплиттеру, штекеры и коаксиальный кабель.
• Беспроводной. Этот способ подразумевает подключение принимающего устройства к интернету, чаще всего при помощи встроенного Wi-Fi или через роутер. Для беспроводного подключения к антенне требуется наличие встроенного роутера в телевизоре.

Основные проблемы подключения антенны к телевизору

Часто бывает, что при тщательном соблюдении схемы и инструкции возникают некоторые проблемы. К ним относятся:

• Искажение получаемого сигнала. Причина может быть в длине коаксиального кабеля. Если его длина более 30 метров, то может теряться почти треть сигнала. При подключении нескольких телевизоров и использовании разветвителя рекомендуется устанавливать усилитель сигнала.
• При подключении антенны к телевизору выбивает пробки. Такая проблема распространена в многоквартирных старых домах, где установлено устройство защитного отключения, срабатывающее при утечке тока через провод заземления. Для решения проблемы можно приобрести и установить антенный изолятор земли.
• Сигнал отсутствует. Необходимо убедиться, что источник сигнала находится не дальше радиуса в 110 километров. Другие причины кроятся в наличии препятствий, повреждении кабеля, неправильном подключении.
• Меню отражается, а автоматический поиск каналов отсутствует. Причина – ненадежное соединение или замыкание оплетки экрана телевизора на центральную жилу.
• Каналы «зависают». Чаще всего причина кроется в некачественном кабеле или заводском браке антенны.
• Телевизор с суперантенной показывает некачественно. Возможно, не совмещение антенны с принимающим устройством. Например, аналоговый телевизор и цифровая антенна. Выход: приобрести недостающую комплектацию и установить ее, либо обратиться за помощью к специалистам.

Куда обращаться при возникновении проблем?

Ремонтная мастерская АРС-Мастер не занимается чудесами и не сможет развлечь вас вместо телевизора. Но работу наших специалистов можно назвать настоящим волшебством. А все из-за того, что мы знаем о принимающих и передающих устройствах все:

• Различия между комнатными и наружными антеннами.
• Принципы работы спутникового, цифрового и кабельного телевидения.
• Особенности подключения антенн разных видов и модификаций.
• Плюсы и минусы марок телевизоров, в т. ч. встроенные возможности моделей.
• Схемы подключения мы можем представить даже с закрытыми глазами.

Специалисты компании успешно применяют свои знания и опыт на практике. За время работы мы успешно подсоединили несколько десятков тысяч антенн, проложили километры коаксиального кабеля, надежно закрепили миллионы штекеров, переходников и разъемов.

В АРС-Мастер можно обращаться в следующих случаях, когда:

• Не хочется заниматься подключением телевизионной антенны самостоятельно.
• Отсутствует желание разбираться с теорией подключения, а интересную передачу хочется увидеть уже сегодня.
• Ничего не понимаешь в схеме подключения, в кабеле, усилителях, штекерах, тюнерах и прочих элементах.
• Попытка выполнить работу собственными силами оказалась неудачной, и желаемый результат не достигнут.
• Необходима консультация о покупке дополнительной комплектации для подключения.

С подключением от компании АРС-Мастер телевизионная антенна всегда передает ярче, быстрее, качественней!

комнатную, спутниковую, лучевую и массивную

Кабельное телевидение развивается и ширит свое влияние во всех регионах России, но и использование обычной антенны остается востребованным. Также пользуются спросом и спутниковые антенны-тарелки. Тем не менее, все эти приспособления для качественного просмотра телепередач необходимо правильно подсоединить, и подключение телевизора к антенне остается актуальным вопросом. Большинство конструкций приведены к единому стандарту, но некоторые модели требуют индивидуального подхода, и здесь нужно точно знать, как подключить антенну к телевизору.

Содержание:

1. Какие есть типы телевизионных антенн?
2. Как подключить разные виды антенн к телевизионному приемнику?
3. Видео-инструкция

Какие есть типы телевизионных антенн?

На сегодняшний день различают четыре наиболее востребованных типа приемных конструкций:

1. Спутниковая тарелка. Наиболее эффективная и широкодиапазонная конструкция, и подключение телевизора к антенне требует установки ресивера. Спутниковая тарелка может использовать как кабельное, так и беспроводное подключение без кабеля. Неоспоримое преимущество – огромное количество телеканалов, цифровое качество изображения.
2. Традиционная комнатная модель с юмористическим названием “кроличьи уши”. Используется в непосредственной близости от источника сигнала. Конструкция представляет собой две телескопические выдвигающиеся трубки длиной от 30 см до 1,5 метров. Она предпочтительна тем, что она адаптирована к приему дмв каналов. Принимаемый сигнал – низкого качества, поэтому подключают такую телевизионную антенну к приемнику в случае близости телецентра или ретранслятора.
3. Многоэлементная конструкция лучевой направленности. Действует узким лучом, применяется для получения и выделения какого-то одного сигнала. Антенна лучевого типа пользуется не меньшей популярностью, чем спутниковая конструкция. Такой спрос объясняется географией нашей страны – много регионов имеют рельефную местность, в которой прием тв сигнала при помощи других конструкций затруднителен. Особенность такого прибора, его достоинство и одновременно недостаток в том, что настроить прием можно на конкретную волну, отсекая прием отраженных и слабых сигналов. То есть, сигнал будет чистым, но не многоканальным. Тем не менее, такое подключение телевизора к лучевой конструкции остается востребованным.
4. Антенна массивная. Такие модели с усилителем применяются в местности, удаленной от ретранслятора для приема всех возможных телесигналов. Массивная модель – это та же лучевая конструкция, только бо́льших размеров. Такое устройство эффективно эксплуатируется в удаленных от трансляции регионах, или в районах с естественными препятствиями для качественного приема телесигнала. Например, ЛЭП, горы, ущелья, многоэтажные небоскребы, и т.д. Недостаток использования массивной модели в городской черте один – если вы хотите подключить телевизор к такой конструкции, то возможна интерференция сигнала из-за городских индустриальных помех.

Как подключить разные виды антенн к телевизионному приемнику?

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема. Часто встречается F разъем – это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

Подключаем спутниковую антенну

Для того, чтобы подключить спутниковую антенну к ТВ приемнику, схема должна быть укомплектована следующими узлами:

1. Тарелка спутниковая.
2. Коннектор (разъем) для подключения антенны.
3. Кабель для настройки (впоследствии заменяется на постоянный).
4. Ресивер.

После монтажа тарелки подключаются все остальные узлы и элементы. Закручивать F-разъем слишком сильно не рекомендуется, так как придется снимать его, и возможно, несколько раз. После подключения кабеля к нему присоединяется ресивер и телевизионный приемник. От ресивера к телевизору может идти аудио- и видео-кабель или другие кабеля с разъемами типа HDMI, SCKART, и другие. В некоторых случаях, кроме ресивера, подключение антенны к телевизору может включать в схему высокочастотный модулятор.

Стандартное подключение спутниковой антенны к телевизору и ее настройка заключается в повороте зеркала тарелки до получения картинки с высоким качеством. В общих чертах понятно, как подключить спутниковую тарелку, теперь рассмотрим, как подключаются остальные конструкции.

Полезно знать:

• Правила установки спутниковой антенны. Подробная инструкция с фото.
• Как настроить Триколор на спутниковой антенне самостоятельно?
• Как подключить цифровой ресивер к телевизору через HDMI, USB, SCART и RCA?

Подключаем комнатную антенну

Чтобы подключить комнатную антенну, особых знаний не нужно. Все модели оснащены либо стандартным ВЧ разъемом, либо F-разъемом. В крайнем случае подключение антенны к телевизору можно осуществить через переходник. Настройка тоже простейшая – вам нужно выбрать оптимальное положение штанг для получения самого качественного сигнала.

Подключаем лучевую конструкцию

Наверное, все устанавливали такие антенны, поэтому в особые подробности вдаваться смысла нет. Можно выделить несколько важных моментов:

1. Чем выше штанга, на которой крепят домашнюю антенну, чем сильнее ВЧ сигнал.
2. При достаточно большой высоте штанги (3 и более метров) ее нужно укрепить тремя-четырьмя проволочными или тросовыми растяжками.
3. Если антенна с усилителем, то его нужно герметизировать любым доступным способом, но не забывайте, что, возможно, придется менять усилитель и устанавливать новый.
4. Заземление активной лучевой антенны с усилителем обязательно.

К телевизору лучевая антенна подключается стандартно – через RF кабель и F разъем. Желательно не допускать лишних соединений на всем протяжении кабеля, так как это ухудшает качество сигнала. Если соединения избежать невозможно, постарайтесь сделать его паяным и хорошо герметизированным. Любые переходники, разветвители или тройники, которые буду находиться на улице, также необходимо герметизировать.

Как подключить массивную антенну

Массивная конструкция – это чаще всего несколько объединенных антенн, поэтому укрепление растяжками или распорками обязательно. Для суммирования ВЧ сигнала от всех антенн в один кабель применяется специальный высокочастотный сумматор (разветвитель). Далее вся схема повторяется таким же образом, как и в предыдущем случае.

В сельской местности для установки массивной антенны часто строят отдельные мачты из дерева, кирпича, металла и других подручных средств. В малоэтажных домах такую конструкцию лучше устанавливать на крыше, а не крепить на стене.

Читайте также:

• Как подключить колонки к телевизору?

Видео-инструкция

Как обжать на кабеле и правильно подключить F разъем к телевизору:

Правильная разделка высокочастотного кабеля и заведение его в F разъем. Видеоинструкция, как правильно подключить антенну любого типа при помощи F коннектора к телевизору через разветвитель или напрямую.

Как установить телевизионную антенну на чердаке (и избавиться от кабеля)

Когда вы впервые решаете избавиться от кабеля, вы, как правило, тяготеете к комнатным антеннам. Для этого есть веская причина — вы не совсем уверены, что собираетесь жить без кабелей. Вы не хотите лезть на крышу. Вы же не хотите пролезть в эту маленькую дырочку на чердаке. Но научиться устанавливать телевизионную антенну на чердаке крайне важно для того, чтобы в вашем собственном доме не было проводов.

В конце концов, кабельщики хотят получить даже лучший прием, чем тот, который вы получаете от телевизионной приставки. Вам понадобится больше каналов и меньше этих черных помех, которые мигают на вашем экране, когда сигнал вашей антенны ослабевает. В этой статье я покажу вам, как установить телевизионную антенну на чердаке.

Насколько лучше прием с приставки на чердачную антенну? У всех разные ситуации, но у меня в подвале была комнатная антенна Terk HDTVa, которая работала очень хорошо. В среднем мощность антенны для основных сетей составляла около 65%, а для моего местного филиала PBS — 55%. я в среднем 9Мощность антенны 5% с новой антенной для основных сетей и мощность антенны 80% для местного филиала PBS. Когда я полагался на антенну Terk HDTVa, мне пришлось сознательно направлять ее на разные передатчики для ABC и PBS, чтобы получить наилучший прием без помех. Теперь, с моей новой антенной на чердаке, она остается направленной в одном направлении и на 99% работает без сбоев для всех моих каналов.

Обзор

Установка антенны на чердаке хороша тем, что это не высшая математика. Самое сложное — это подключить коаксиальный кабель к телевизору. Самое простое — выбрать подходящую антенну. Прочитайте мой пост о выборе лучшей антенны для вашей ситуации.

На рисунке справа показано, как я его подключил.

Схема подключения, показывающая, как установить ТВ-антенну на чердаке.

Инструменты, необходимые для установки ТВ-антенны на чердаке. НЕ используйте RG-59. Это слишком потеряно и более подвержено повреждениям. Мне хватило 50-футового рулона, но у вас может быть иначе. Если вы собираетесь проложить кабель через горячий воздуховод ОВиК, ищите кабель Plenum — он термостойкий и не выделяет ядовитых паров, если горит. Вы можете купить его за 61 цент за фут здесь.

Кабельные инструменты: здесь вы можете купить их отдельно или в комплекте.

o   Нож для резки и зачистки коаксиального кабеля. Используется для обрезки кабеля RG-6 до нужного размера и подготовки его к подключению F-коннектора.

o F-коннекторы. Используется для крепления к концам кабеля — это фитинги, которые ввинчиваются в антенну и блок телевизора/видеорегистратора/конвертера.

o   Обжимной пресс. Используется для крепления F-коннекторов к кабелю, когда он обрезан до нужного размера.

• Пластиковые зажимы для коаксиального кабеля. Как это.
• Дрель с насадками для обработки алюминия. Ничего особенного, просто что-то для сверления отверстий. У меня есть такой.
• Отвертка, чтобы прикрепить антенну к чему-нибудь на чердаке.
• Фонарик или еще лучше налобный фонарь. А еще лучше каска с фонариком.

Заявление об отказе от ответственности

Лучший способ провести кабель с чердака — через стены. Если вы можете это сделать, сделайте это во что бы то ни стало.

Я не справился с этой задачей, потому что мне нужно было провести кабель в подвал с чердака. Я использовал трюк монтажника кабеля, проложив его вдоль дымохода печи. Это значительно облегчило мою работу, но вы должны проверить свой местный код, чтобы убедиться, что вы можете сделать то же самое. Кроме того, используйте коаксиальный кабель, который является термостойким и не выделяет ядовитых паров при горении.

Шаг 1: Получите хорошую телевизионную антенну для установки на чердаке

Я использую антенну Channel Master 4221HD , но теперь я рекомендую Channel Master 4228HD . Эта антенна хороша, если вы живете в городе с несколькими передатчиками, потому что она хорошо улавливает сигнал с разных направлений. По сути, она не такая направленная, как некоторые из наиболее популярных внутренних/наружных антенн.

Channel Master Многонаправленная наружная телевизионная антенна EXTREMEtenna большого радиуса действия — дальность действия 80 миль — предварительно собранная — установка на крыше или чердаке | CM-4228HD

• Наслаждайтесь самыми популярными HDTV-каналами и вашими любимыми телешоу бесплатно без абонентской платы
• Поддержка несжатого HDTV-вещания 1080i для самого высокого качества видео и аудио (лучше, чем кабельное и спутниковое телевидение)

Шаг 2. Поднимитесь на чердак

Чтобы установить телевизионную антенну на чердаке, вам нужно войти в чердак.

Моя дверь на чердак довольно маленькая. Настолько мал, что антенна была слишком большой, чтобы пройти через нее! Впрочем, это не проблема. Я просто взял пластиковые концы одной стороны антенны и протолкнул его через входную дверь. Он немного погнулся, но я смог выпрямить зубья, как только поднялся с ним на чердаке.

Безопасность на чердаке

Существует множество советов по безопасности на чердаке, но я не буду подробно описывать их в этой статье. Просто убедитесь, что вы носите соответствующую одежду (рубашку с длинными рукавами, заправленную в перчатки, с длинными брюками). Наденьте респиратор, потому что пыль от стекловолокна вызывает кашель! Защитные очки тоже хороши.

Как я прикрепил антенну на чердаке

Не наступайте ни на что, кроме ферм и балок. Это помогает поднять доску, например, 2 x 8, и положить ее на балки. Если вы видите какие-либо странные вещи, такие как вермикулитовая изоляция, старая проводка или следы животных, не прикасайтесь к ним и не трогайте их. Вы должны подумать о том, чтобы эксперт оценил этот материал.

Шаг 3: Прикрепите антенну к чему-нибудь

Вам нужно будет прикрепить антенну к чему-то там наверху. Вы же не хотите, чтобы ваша антенна меняла положение. Вы также хотите, чтобы он был свободен от препятствий. Большинство антенн, предназначенных для наружной установки или установки на чердаке, поставляются с крепежным оборудованием. Возможно, вам все же придется посетить местный хозяйственный магазин или купить в Интернете.

В итоге я купил комплект для крепления антенны Channel Master 3078 на крыше/чердаке, а затем прикрепил его к небольшому деревянному столбу. Столб, в свою очередь, крепился к ферме на чердаке с помощью шурупов.

Channel Master CM-3078 Универсальное крепление антенны для крыши или чердака

• Для установки антенной мачты на любую плоскую, вертикальную, угловую или наклонную поверхность на крыше или чердаке
• Подходит для мачт диаметром до 1,5 дюйма

Посмотрите на картинку ниже, чтобы понять, что я имею в виду.

Шаг 4. Проложите коаксиальный кабель

Вниз…

Вам необходимо передать сигнал с антенны на телевизор, цифровой видеорегистратор или конвертер. Вы можете сделать это разными способами, в идеале вы можете протянуть кабель через стены к месту назначения. Если это не сработает, вы можете просверлить отверстие в стене чердака и пропустить кабель снаружи дома. Другой вариант, который я бы не рекомендовал вам делать, если вы не знаете, что делаете, — это проложить коаксиальный кабель вдоль дымохода печи.

Предупреждение о кабеле типа

Если вы решите пойти по этому пути, вам следует использовать коаксиальный кабель типа «пленум», поскольку он выдерживает более высокую температуру и, если он горит, он не выделяет ядовитых паров. Вы можете купить его пешком здесь или на Amazon здесь.

25 футов Сделано в США Пленум RG-11 Коаксиальный кабель 3Ghz HD Антенна для кабельного телевидения 14AWG 75 Ом Полностью латунные РАЗЪЕМЫ CMP UL ETL Антистатические Коммерческие ОГНЕСТОЙКИЕ Вырезаны на заказ Собраны в США компанией PHAT SATELLITE INTL

• ХАРАКТЕРИСТИКИ КАБЕЛЯ: СДЕЛАНО В США КАБЕЛЬ RG11 С ТВЕРДЫМ СЕРДЕЧНИКОМ 14AWG 3 ГГц 75 Ом Испытан на развертку 60 % оплетка, 100 % экран из фольги Коммерческое применение в пленуме Класс UL ETL CMP, антистатический, нетоксичный, бездымный, огнестойкий
• СОЕДИНИТЕЛИ: УНИВЕРСАЛЬНЫЙ НАТЯЖНОЙ СОЕДИНИТЕЛЬ PLENUM ОДНОДЕТАЛЬНЫЙ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЙ КОНСТРУКЦИЯ КОНСТРУКЦИЯ ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ КОНСТРУКЦИЯ ЗАПАТЕНТОВАННАЯ ДВОЙНАЯ 360° КОМПРЕССОРНАЯ КОЛЬЦА ФИКСИРУЮЩИЙ МЕХАНИЗМ ДЛЯ ПОВЫШЕННОГО УДЕРЖИВАНИЯ КРУТЯЩЕГО МОМЕНТА

Для прокладки коаксиального кабеля через отверстие в дымоходе I вокруг дымохода. Отверстие должно быть достаточно широким, чтобы кабель мог пройти через него. Это заняло у меня около 5 минут, потому что мое сверло затупилось. Убедитесь, что вы используете острое сверло и правильные обороты для алюминия. Алюминий очень мягкий и имеет тенденцию прилипать к сверлу.

Пропуск кабеля через дымоход

После того, как отверстие было сделано, я пропустил большую часть кабеля через отверстие. Я оставил около 3 дополнительных футов кабеля на чердаке, а затем прикрепил его к стропилам чердака с помощью пластиковых зажимов для коаксиального кабеля.

Выбравшись с чердака, я направился в подвал, где просверлил такое же отверстие в отделке гидроизоляции вокруг дымохода печи. К сожалению, мне не удалось достать кабель из подвала, поэтому пришлось пробить дыру в стене на первом этаже. Я сделал отверстие около 8 квадратных дюймов. Оттуда я смог протянуть кабель через дымоход. Я также использовал пару кабельных зажимов, чтобы прикрепить коаксиальный кабель к дымоходу — в подвале жарче, потому что там находится печь.

Вот вид коаксиального кабеля, закрепленного кабельными зажимами снаружи дымохода печи.

Позже мне пришлось залатать гипсокартон, что не так уж и сложно.

Кабель теперь болтался в подвале, и его там было предостаточно. Я измерил достаточно, чтобы добраться до кабельного разветвителя, который поставляется кабельной компанией, чтобы я мог провести антенный сигнал в каждую комнату в доме. Еще одним преимуществом является то, что кабельный разветвитель находится снаружи дома, очень близко к тому месту, где коаксиальный кабель свисает с потолка подвала.

Проложив кабель наружу, я отрезал только то, что мне было нужно, а затем, используя инструменты для зачистки и обжима, прикрепил разъем типа «F» и подключил его к входу разветвителя.

Шаг 5: Наслаждайтесь бесплатным телевидением

После того, как все было установлено, я побежал к своему телевизору, чтобы посмотреть, работает ли он. Это произошло! И сигнал был невероятно сильным. На чердаке я получил усиление сигнала примерно на 50% по сравнению с комнатной антенной Terk HDTVa.

Самое замечательное в том, что, хотя это и направленная антенна, она имеет достаточно широкий диапазон, чтобы принимать все каналы моего города (UHF и VHF) без вращения.

Да, я мог бы поставить антенну на крышу и наслаждаться еще более сильным сигналом — один слой битумной черепицы снижает телевизионный сигнал на 50% — сигнал, который я получаю, достаточно сильный. И не нужно вращать антенну. Мой TiVo с удовольствием записывает передачи в эфире, и они готовы смотреть в любое удобное для меня время. Бесплатно.

Предостережения

Пожалуйста, имейте в виду, что ваша ситуация, скорее всего, отличается от моей. Сначала вы должны попытаться пропустить кабель через стены вашего дома, а не вдоль дымохода печи. если вы Если кабель змеится вдоль дымохода, убедитесь, что вы приобрели коаксиальный кабель RG6 на 75 Ом. Надеюсь, мне удалось показать вам, как успешно установить телевизионную антенну на чердаке.
