Подключение USB к материнской плате
USB-порты обычно идёт в комплекте с передней панелью для системного блока, либо устанавливаются к ней в качестве дополнения. Рассмотрим установку USB-портов в конструкцию компьютера на примере подключения передней панели к системному блоку. На данной панели будут присутствовать не только USB-разъёмы, но и кнопки включения, перезагрузки, различные индикаторы.
К тому же, вам в любом случае придётся подключать переднюю панель к системному блоку, так как без неё вы не сможете нормально пользоваться компьютером.
Содержание
- Подготовительный этап
- Этап 1: Подключение индикаторов
- Этап 2: Подключение разъёмов
Передняя панель, как и дополнительные разъёмы USB устанавливаются на материнскую плату уже после того, как основные работы по сборке и наладке ПК будут завершены. Перед установкой желательно изучить все свободные разъёмы на материнке и кабели, при помощи которых будет подключена передняя панель.
Если вы подключите кабели не в те разъёмы и/или в неправильной очерёдности, то вы рискуете нарушить работоспособность всего компьютера. Желательно найти и внимательно изучить документацию к материнской плате и передней панели, даже если она написана не на русском языке.
Все элементы на материнке и передней панели имеют собственную маркировку, поэтому если вы внимательно изучили документацию, то не перепутаете ничего. Также стоит понимать, что инструкция, описанная в статье, имеет общий характер, так как особенности вашей материнской платы могут отличаться от общепринятых стандартов.
Этап 1: Подключение индикаторов
Если вы подключаете именно переднюю панель, то данный этап обязательный. Те, кто подключает дополнительную плату расширения с USB-разъёмами должны обратить внимание на конструкцию этой платы. Если в неё присутствуют какие-либо индикаторы и кнопки, то этот этап вам нельзя пропускать. Если же там просто разъёмы, то вам придётся только подключить кабель, отвечающий за питание.
Перед началом работ, отключите компьютер от питания. Теперь нужно найти специальный блок, расположенный на материнской плате. Обычно, имеет специальное обозначение и одну из подписей – «Front Panel», «F_Panel» или «Panel». Также его можно найти по расположению, так как он находится максимально близко к предполагаемому местонахождению передней части системного блока.
Теперь рассмотрим соединительные провода, которые вам могут встретиться как на блоке передней панели, так и на блоке с дополнительными разъёмами USB:
- Для подключения кнопки включения/выключения используется красный провод;
- За работу кнопки перезагрузки отвечает жёлтый провод;
- За работу индикатора перезагрузки/загрузки системы отвечает синий кабель;
- Работа индикатора питания зависит от зелёного провода;
- Для подключения панели к питанию нужно использовать белый кабель.
На некоторых моделях функции красных и жёлтых проводов могут меняться между собой, что может вызвать путаницу.
К счастью, такие модели попадаются очень редко, а о данной особенности всегда пишут в инструкции.
Этап 2: Подключение разъёмов

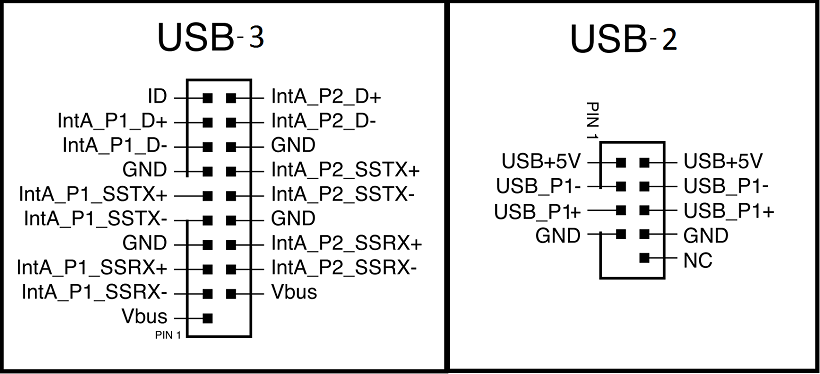

На этом этапе нужно правильно подключить USB и аудио-разъёмы к контактам на материнской плате. Кабели и места их подключения имеют соответствующее обозначение. Например, место для подключения обычно обозначено надписью F_USB1, F_USB2 и т.д. Стоит понимать, что на плате может быть несколько таких портов. В этом случае очерёдность подключения к ним кабелей не имеет значения.
В случае со старыми версиями USB всё достаточно просто – соедините кабели со специальными разъёмами на материнской плате и всё. Но если вы подключаете USB версии 3.0 и выше, то его придётся подключать только к определённым разъёмам. Узнать к каким именно можно, воспользовавшись документацией к материнской плате или плате с дополнительными разъёмами. Также на современных платах есть специальные обозначения для подключения разъёмов версии 3.0 и выше.
По завершению всех работ попробуйте включить компьютер.
Если он включается и работает без проблем, то подключите флешку к одному из только что подсоединённых разъёмов. Если компьютер обнаружил флешку, то значит всё в порядке.
Читайте также:
Как запустить блок питания без материнской платы
Как подключить второй жёсткий диск
Подключение к компьютеру дополнительных плат с USB-разъёмами или плат передней панели не такая сложная задача, однако она требует проявления аккуратности, а также чёткого следования инструкциям.
Частые вопросы — Материнские платы
Слот PCI-E x4 демонстрирует показатель скорости передачи данных до 2 Гб/с. Он зачастую применяется для установки сетевых адаптеров, звуковых карт и RAID-контроллеров.
Диапазон количества слотов PCI-E x4: от 0 до 4.
PCI-E (PCI Express) — стандарт шины для ПК, пришедший на смену устаревающим PCI и AGP.
Ширина пропускания канала PCI Express масштабируема. Это можно сделать благодаря добавлению каналов данных. Так, получаются соответствующие модификации шины: PCI-E x1, x4, x8, x16.
Примечательно, что даже самая медленная из них — PCI-E x1 — примерно вдвое превосходит стандарт AGP по показателю скорости. PCI Express демонстрирует скорость передачи данных по каждой линии, достигающую 2.5 Гбит/с или 5 Гбит/с (если слот имеет поддержку стандарта PCI Express 2.0).
PCI-E x16, как самый скоростной слот, как правило, выделяется под установку видеокарты. Скорость PCI-E x16 достигает 16 Гб/с.
Диапазон количества слотов PCI-E x16: от 0 до 8.
Слот PCI-E x1 способен обеспечить скорость передачи данных до 510 Мб/с. Он часто применяется для установки сетевых адаптеров, звуковых карт и TV-тюнеров.
Количество слотов PCI-E x1: от 0 до 5.
PCI (Peripheral Components Interconnect) — шина для подключения периферийных устройств. Чем больше слотов PCI установлено на материнской плате, тем выше потенциал для расширения возможностей ПК. Свободные PCI-слоты позволяют дополнительно устанавливать сетевую карту, звуковую карту, модем и прочие устройства.
Диапазон количества слотов PCI: от 0 до 6.
Число слотов (разъемов) IDE, установленных на материнской плате.
Один разъем IDE позволяет подключить до двух устройств. В современных условиях использования, вполне хватает одного IDE-разъема, поскольку его успешно заменяет собой более быстрый и более свежий интерфейс SATA.
Количество разъемов eSATA, установленных на задней панели материнской платы.
eSATA (external SATA) — интерфейс передачи данных, созданный для подключения внешних устройств (в основном, жестких дисков). Отличается от разъема SATA формой штекера для подключения.
eSATA выступает в качестве альтернативы популярным USB и FireWire интерфейсам. Имеет поддержку режима «горячей замены», высокую скорость передачи данных (до 3 Гбит/с).
Диапазон количества разъемов eSATA на задней панели: от 1 до 6.
Количество разъемов USB, установленных на задней панели материнской платы.
Чем больше разъемов на плате, тем больше USB-устройств можно подключить к ПК одновременно.
Диапазон количества разъемов USB на задней панели материнской платы: от 0 до 12.
0Количество разъемов USB 3.0, поддерживаемых материнской платой.
Максимальная скорость передачи данных в интерфейсе USB 3.0 составляет 4.8 Гбит/с, а сила тока увеличена до 900 мА, по сравнению с 500 мА у USB 2.0.
Разъемы стандарта USB 3.0 имеют совместимость с USB 2.0.
Каждая материнская плата поддерживает определенное количество разъемов SATA 6Gb/s.
SATA (Serial ATA) — последовательный интерфейс обмена данными. Своим выходом сменил параллельный интерфейс IDE (Parallel ATA). Максимальная пропускная способность шины SATA 6Gb/s (в теории) — до 600 Мбайт/с.
Эта версия отличается улучшенным управлением питания.
Диапазон количества разъемов SATA 6Gb/s: от 1 до 8.
Каждая материнская плата поддерживает определенное количество разъемов SATA 3Gb/s.
SATA (Serial ATA) — последовательный интерфейс обмена данными.
Своим выходом сменил параллельный интерфейс IDE (Parallel ATA). Максимальная пропускная способность шины SATA 3Gb/s (в теории) — до 300 Мбайт/с.
Стандарты SATA 3Gb/s и SATA 1.5Gb/s имеют совместимость, но в меньшую сторону.
Диапазон количества разъемов SATA 3Gb/s: от 1 до 12.
Каждая материнская плата поддерживает определенное количество разъемов SATA 1.5Gb/s.
SATA (Serial ATA) — последовательный интерфейс обмена данными. Своим выходом сменил параллельный интерфейс IDE (Parallel ATA). Максимальная пропускная способность шины SATA (в теории) — до 150 Мбайт/с.
На задней панели материнской платы устанавливаются разъемы FireWire (IEEE1394b). Интерфейс FireWire со спецификацией IEEE1394b обладает скоростью передачи данных до 800 Мбит/с. Примечательно, что протокол IEEE1394b обратно совместим с IEEE1394a.
Так, устройства FireWire IEEE1394a свободно подключаются к разъему IEEE1394b.
- На задней панели материнской платы устанавливаются разъемы FireWire (IEEE1394a). Интерфейс FireWire позволяет подключать к компьютеру видеокамеры, внешние CD-, DVD-приводы и жесткие диски, звуковые карты. Благодаря FireWire можно производить «горячее» подключение внешних устройств.
- Диапазон количества разъемов FireWire (IEEE1394a) на задней панели: от 0 до 2.
На каждой материнской плате существует определенное количество COM-портов, установленных на ее задней панели. COM-порт, или так называемый последовательный порт RS-232, используется для подключения к ПК мобильных телефонов, смартфонов и прочей периферии. Впрочем, ввиду некоторых своих недостатков (в частности, низкой скорости работы), сегодня COM-порт уже не так актуален.
Разъемом для COM-порта обычно выступает D-Sub 9-pin.
Диапазон количества COM-портов на задней панели: от 0 до 4.
До недавнего времени, PS/2 был весьма распространенным интерфейсом, использовавшимся для подключения клавиатуры к компьютеру.
Однако, с выходом интерфейса USB, современные материнские платы уже редко поддерживают данный разъем. Гнездо PS/2 располагается на задней панели материнской платы, оно выглядит как внутренний разъем.
GAME/MIDI
Интерфейс GAME/MIDI обычно выводится на заднюю панель материнской платы, имеет вид внутреннего разъема к которому подключаются с помощью специальной планочки.
Это определенная звуковая схема, поддерживаемая звуковым контроллером материнской платы.
Звуковая схема обозначает количество звуковых каналов. Большинство современных звуковых контроллеров материнских плат имеет поддержку почти всех существующих ныне систем объемного звука.
Звуковые схемы:
- 2.0. Имеет поддержку стереофонического режима.
- 5.1. Имеет поддержку системы объемного звука. Пять каналов + один канал сабвуфера (общее количество — шесть звуковых каналов).
- 7.1. Имеет поддержку системы объемного звука. Семь каналов + один канал сабвуфера (общее количество — восемь звуковых каналов).
- 9.1. Имеет поддержку системы объемного звука. Девять каналов + один канал сабвуфера (общее количество — десять звуковых каналов).
Поддержка многоканальной звуковой схемы позволяет организовать домашний кинотеатр на базе персонального компьютера, при этом минуя серьезные дополнительные затраты.
В материнскую плату зачастую интегрируется звуковой контроллер.
AC’97. Имеет поддержку 16-битного звука с частотой дискретизации до 48 кГц, а также объемного звука 5.1. Материнская плата с AC’97 в основном использовалась в офисных, относительно бюджетных компьютерах.
HDA. Технология звука с высоким разрешением. Это новый стандарт, который поддерживает 32-битный звук с частотой дискретизации до 192 кГц, а также объемный звук 5.1 и 7.1. Звуковой контролер HDA обладает звуком лучшего качества, в сравнении с AC’97.
DSP. Цифровой сигнальный процессор. Представлен в виде отдельной микросхемы в материнской плате. Благодаря ему, можно добиться более качественного звучания и эффектов, в сравнении с интегрированными интерфейсами AC’97 и HDA. Материнская плата с отдельным DSP может создавать 3D звуковую атмосферу.
EAX. Расширение звукового распространения. Представляет собой интерфейс для звуковых карт.
Создан студией Creative Labs. Применяется для создания атмосферности звука окружающей среды в играх.
Что касается серверных материнских плат, то они, как правило, не оснащаются звуковым контроллером.
В двухканальном режиме работы оперативная память делится на два блока, с каждым из которых взаимодействует независимый контроллер. Так достигается удвоенная пропускная способность оперативной памяти. Чтобы активировать двухканальный режим работы, необходимо установить модули памяти с идентичным объемом и характеристиками.
Каждая материнская плата имеет в оснащении специальный графический чипсет (видеопроцессор), от конкретного производителя.
В большинстве своем, встроенные видеопроцессоры обладают невысокой производительностью, и годны лишь для повседневных офисных задач. Большую долю рынка занимают чипсеты компаний ATI и NVIDIA.
Подключить корпус USB 2.0 к современной материнской плате без такого разъема
У меня есть корпус с несколькими разъемами USB 2.0 на передней панели и обычным разъемом 2.0. Он также имеет разъем USB 3.1 Gen 1 на передней панели с отдельным кабелем 3.1 Gen 1.
Однако моя материнская плата ASUS WS C422 SAGE/10G имеет разъемы только 3.1. USB-разъем на передней панели имеет маркировку U31G2_E3 и имеет 20-контактный гнездовой разъем USB 3.1 Gen 2. В документации к материнской плате ничего не сказано об обратной совместимости.
Материнская плата также имеет разъем USB 3.
1 Gen 1. В документации, прилагаемой к материнской плате, говорится, что она имеет обратную совместимость с версией 2.0. В настоящее время у меня есть шнур 3.1 Gen 1 с передней части корпуса, подключенный к этому разъему.
Итак, вопрос… как подключить USB 2.0 в передней части корпуса к материнской плате? Кажется, у меня есть два варианта:
(1) Найти какой-нибудь адаптер, который позволит мне подключить шнур USB 2.0 к разъему 3.1 Gen 2. Это предполагает, что 3.1/2 обратно совместим с USB 2.0 и что такой адаптер существует.
(2) Отсоедините шнур 3.1/1 на передней панели корпуса от разъема 3.1/1 на материнской плате, подключите «модуль» 3.1/1 (упомянутый в руководстве к материнской плате), что бы это ни было, и этот модуль возможно, предоставьте на нем заголовок 3.1 и 2.0? Я не видел, как выглядит этот модуль, поэтому не знаю.
Для ясности, слева то, что у меня выходит с передней панели, справа разъем материнской платы 3.2 G1:
- usb
- материнская плата
3
Ваша правая фотография U31G2_E3 (№10 в руководстве).
Также есть U31G1_12 (№14 в руководстве).
Вариант 1) Получается, что вы не можете делать то, что хотите; судя по всему, это фирменный разъем ASUS. Таким образом, № 10 нельзя использовать с передним разъемом USB 2.0. Если в вашем корпусе нет этого разъема и соответствующей передней панели, вы можете купить его у ASUS. Я думаю, что это: https://www.asus.com/de/Motherboard-Accessories/USB-31-FRONT-PANEL/ (извините за немецкую ссылку, не нашел ее в США). Если вы используете эту переднюю панель, вы можете подключать к ней устройства USB 2.0.
Вариант 2) Вы можете использовать № 14 с кабельным адаптером, чтобы использовать его с существующей передней панелью USB 2.0. Тогда это будет этот кабель https://www.amazon.de/dp/B00O0JGPK6/ (опять же, извините за немецкую ссылку)
Вариант 1+2) Существует следующий кабель-переходник (https://www .amazon.de/dp/B077PNJNGJ/), который, на первый взгляд, превратит №10 в №14, но согласно описанию продукта не позволяет использовать передние панели USB 2.
0. Я считаю, что это связано только с тем, что контакты не совпадают по количеству, но после адаптации этого адаптера, упомянутого выше (связывание двух адаптеров), это может сработать (никаких гарантий! Вы можете даже поджарить вашу доску, знаете ли, 2020 год — действительно плохой год).
(1) Найдите какой-нибудь адаптер, который позволит мне подключить шнур USB 2.0 к разъему 3.1 Gen 2. Это предполагает, что 3.1/2 обратно совместим с USB 2.0 и что такой адаптер существует.
Да, он определенно должен быть совместим, поскольку кабель буквально идет прямо к портам USB Type-A, и вы знаете, что эти совместимы — вы всегда можете подключить устройство 2.0 к порту 3.0/3.1 и наоборот . Как упоминалось другими в комментариях, USB 3.x только добавляет несколько дополнительных контактов к портам типа A, но ничего не меняет в том, как ведут себя существующие контакты «2.0».
Так что действительно есть переходники, как для подключения панели 2.
0 к материнской плате 3.0 или 3.1, так и наоборот.
(2) Отсоедините шнур 3.1/1 на передней части корпуса от разъема 3.1/1 на материнской плате, подключите «модуль» 3.1/1 (упомянутый в руководстве к материнской плате), что бы это ни было, и этот модуль обеспечит Может быть, на нем есть заголовок 3.1 и 2.0? Я не видел, как выглядит этот модуль, поэтому не знаю.
Этот «модуль» очень похож на базовую карту PCI-Express с дополнительным контроллером USB 3.x. (У них часто есть прямые порты на задней панели, но также и разъем 3.x для передней панели.) Это не зависит от материнской платы, это просто стандартное устройство PCIe, и вы также можете найти множество таких.
Зарегистрируйтесь или войдите
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Компьютерное здание— подключение передней панели USB 3.1 к разъему материнской платы USB 3.2
Задавать вопрос
спросил
Изменено 1 год, 7 месяцев назад
Просмотрено 13 тысяч раз
Корпус моего компьютера Corsair 4000D Airflow имеет переднюю панель с:
- Порт USB 3.1 Type-C
- Порт USB 3.0 Type-A
Рассматриваю возможность покупки материнской платы Asus Prime x299 Edition 30. Но так как материнка более новая, на ней нет разъёмов USB 3.1. Вместо этого он оснащен более новым стандартом USB 3.2.
У него есть один разъем для USB 3.
