Схема подключения ходовых огней от генератора. Схема подключения ДХО от генератора: как правильно подсоединить ходовые огни

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

Схема 1

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Рекомендации автоспециалистов

Какие советы от специалистов следует учесть при монтаже оптики:

1. Вся проводка должна быть тщательно заизолирована, для обеспечения большей надежности можно использовать несколько слоев изоленты. Учтите, что в моторном отсеке высокие температуры, соответственно, это может привести к оплавлению имеющейся изоляции. Тем более, что дополнительный слоя изоляции позволит предотвратить негативное влияние воды на систему.
2. Все провода желательно фиксировать при помощи стяжек там, где это возможно. Такой подход позволит обеспечить лучшую надежность проводки.
3. Используйте ДХО только от известных производителей, чтобы впоследствии не столкнуться с проблемой преждевременного выхода из строя оптики.
4. При установке оптики обязательно руководствуйтесь требованиями к установке. Если монтаж будет произведен неправильно, это может вызвать ненужные вопросы у представителей полиции. Подробнее о требованиях мы уже писали здесь.
5. Покупая лампы, обратите внимание на их корпус. Вся конструкция должна быть выполнена наиболее надежным образом, любые повреждения и трещины не допускаются. Стекло фонарей также должно быть максимально прочным, чтобы оно не потрескалось при первом же повреждении.
6. Наиболее оптимальный вариант для монтажа дневных ходовых огней — в углублениях на переднем бампере, рядом с противотуманками, если они имеются. Как вариант, можно выбрать место для установки под верхней частью поперечины радиатора мотора. В любом случае, главное — чтобы место монтажа оптики соответствовало требованиям.
7. Если вы купили ДХО средней стоимости, то проверьте их корпус на предмет герметичности. Как правило, в недорогих вариантах герметичность оставляет желать лучшего, а это может привести к перегоранию лампочек в результате попадания внутрь фары воды.

 Загрузка …

Видео «Инструкция по подключению ДХО в автомобиле»

Как правильно подключить оптику и что при этом необходимо учитывать — узнайте из видео ниже (автор ролика — канал 2673Kostya).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Способы подключения дневных ходовых огней – Поделки для авто

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится  для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой),  провод одиночный диаметром от 1. 5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

 Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!).  В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85  контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

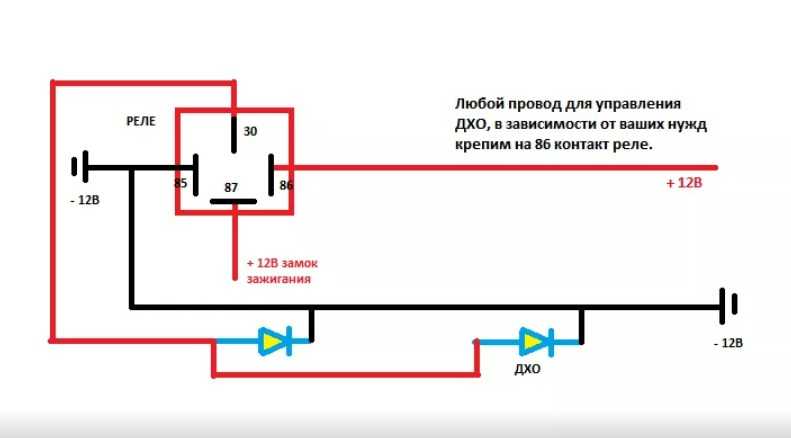

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт  – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Автор; OLeg
