Схема зарядного устройства на двух тиристорах: Тиристорное импульсное зарядное устройство 10А на КУ202

Зарядное устройство на двух тиристорах

Эта схема позволяет производить включение и выключение нагрузки при одном кратковременном нажатии кнопки. Первоначально обмотка реле К1 обесточена, реле выключено. Когда нажимаем на кнопку SB1, то на резистор R1 и управляющий электрод тринистора VS1 поступает импульс положительного напряжения. Тринистор открывается и срабатывает реле К1 своими контактами оно включает нагрузку на схеме эти контакты не показаны , …. Устройство отлично подходит для зарядки аккумуляторов разного типа, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Нужна схема и совет по зарядным устройства автомобильных АКБ
• Зарядное устройство на тиристоре Т132-50
• Зарядное устройство на тиристоре Т-160
• Нужна схема и совет по зарядным устройства автомобильных АКБ
• Надежное ЗУ с тиристорным управлением
• Самодельное Зарядное Устройство для авто (ЗУ-2М)
• Уважаемый Пользователь!
• Радиопилюля

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ТОП схем на одном тиристоре

Нужна схема и совет по зарядным устройства автомобильных АКБ

Поддерживается оптимальное значение тока зарядки, напряжение, поэтому навредить аккумулятору вряд ли получится. Ведь от перенапряжения может выкипать электролит, разрушаться пластины из свинца. А это все приводит к выходу из строя аккумуляторной батареи. Но нужно помнить о том, что современные свинцовые АКБ способны выдерживать не более 60 циклов полного разряда и заряда. Изготовить своими руками зарядные устройства на тиристорах сможет каждый, если имеются познания в электротехнике.

Но чтобы сделать правильно все работы, нужно иметь под рукой хотя бы простейший измерительный прибор — мультиметр. Он позволяет провести замеры напряжения, тока, сопротивления, проверить работоспособность транзисторов.

А в схеме зарядного устройства имеются такие функциональные блоки:. Без него просто никуда, изготовить зарядное устройство с регулировкой на тиристоре без использования трансформатора не получится. Цель применения трансформатора — снижение напряжения с В до В.

Именно столько нужно для нормальной работы зарядного устройства. Общая конструкция трансформатора:. В некоторых конструкциях могут применяться две вторичные обмотки, включенные последовательно.

Но в конструкции, которая рассматривается в статье, применяется трансформатор, у которого одна первичная и столько же вторичных обмоток. Желательно в конструкции зарядного устройства на тиристорах использовать трансформатор с уже имеющейся первичной обмоткой. Но если нет первичной обмотки, нужно вычислить ее.

Для этого достаточно знать мощность устройства и площадь сечения магнитопровода. Желательно использовать трансформаторы мощностью свыше 50 Вт. Если известно сечение магнитопровода S кв.

Чтобы вычислить количество витков в первичной обмотке, нужно умножить на N. Аналогичным образом считается и вторичная обмотка.

Но нужно учитывать, что в бытовой сети напряжение может подскакивать вплоть до В, поэтому трансформатор должен выдерживать такие перепады.

Прежде чем начинать намотку, нужно вычислить диаметр провода, который потребуется использовать. Для этого нужно воспользоваться простой формулой:. Сечение провода измеряется в миллиметрах, ток обмотки — в миллиамперах.

Если нужно производить зарядку током 6 А, то подставляете под корень значение мА. Вычислив все параметры трансформатора, начинаете намотку. Укладываете виток к витку равномерно, чтобы в окне поместилась обмотка.

Начало и конец фиксируете — желательно припаивать их к свободным контактам если имеются таковые. Как только будет готова обмотка, можно собирать пластины из трансформаторной стали. Обязательно после завершения намотки покройте провода лаком, это позволит избавиться от гудения при работе.

Клеевым раствором можно обработать и пластины сердечника после сборки. Чтобы самостоятельно изготовить печатную плату зарядного устройства для автомобильных аккумуляторов на тиристоре, вам нужно иметь такие материалы и инструменты:. Прежде чем начинать монтаж, необходимо нарисовать дорожки. Сделать это лучше всего на компьютере, затем распечатать рисунок на принтере обязательно лазерном. Распечатку нужно проводить на листе из любого глянцевого журнала. Переводится рисунок очень просто — прогревается лист горячим утюгом без фанатизма несколько минут, затем некоторое время остывает.

Но можно и от руки маркером нарисовать дорожки, после чего поместить текстолит в раствор хлорного железа на несколько минут. Выполняется устройство на основе фазоимпульсного регулятора на тиристоре. В нем нет дефицитных компонентов, поэтому при условии, если будете монтировать исправные детали, вся схема сможет работать без настройки. В конструкции имеются такие элементы:. У такой схемы имеется один большой недостаток — большие колебания тока зарядки, если в сети нестабильное напряжение.

Но это не помеха, если в доме используется стабилизатор напряжения. Можно собрать зарядное устройство на двух тиристорах — оно будет более стабильное, но сложнее реализовать эту конструкцию. Диоды и тиристор желательно монтировать на отдельных радиаторах, причем их обязательно изолируйте от корпуса. Все остальные элементы устанавливаются на печатной плате.

Использовать навесной монтаж нежелательно — слишком это некрасиво смотрится, да и опасно. Чтобы разместить элементы на плате, нужно:. После окончания монтажа можно покрыть дорожки эпоксидной смолой или лаком. Но перед этим обязательно подключите трансформатор и провода, которые идут к аккумулятору. После окончания монтажа зарядного устройства на тиристоре КУН нужно найти для него подходящий корпус. Если нет ничего подходящего, изготовьте его самостоятельно. Можно воспользоваться тонким металлом или даже фанерой.

Расположите в удобном месте трансформатор и радиаторы с диодами, тиристором. Нужно, чтобы они хорошо охлаждались. Для этой цели можете установить кулер в задней стенке. Можно даже вместо предохранителя установить автоматический выключатель если позволяют габариты прибора. На передней панели нужно разместить амперметр и переменный резистор. Скомпоновав все элементы, приступаете к испытанию прибора и его эксплуатации. Обмотки работают поочередно: одна на положительной полуволне, другая на отрицательной.

Используются два полупроводниковых выпрямительных диода. К тому же две полу-обмотки получаются совершенно одинаковыми.

Посмотрите в этой статье, как выполнялся расчет трансформатора на Ш — образном сердечнике. С учетом рекомендаций выше указанных статей по изготовлению трансформатора на П— образном сердечнике, построим выпрямитель для зарядки аккумулятора с плавной регулировкой зарядного тока.

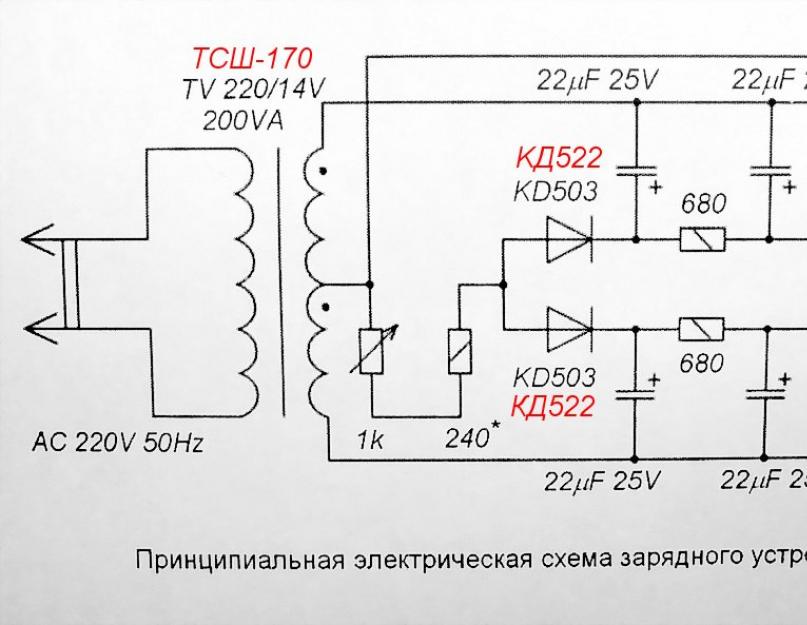

Схема выпрямителя изображена на рисунке. Тиристоры Т1 и Т2 одновременно выполняют роль выпрямительных диодов и роль регуляторов величины зарядного тока.
