Схема подсоединения камеры заднего вида к автомагнитоле: Подключение камеры заднего вида

Подключение камеры заднего вида

Дата: 21.05.2020 | Категория: Безопасность, Полезные аксессуары в салон

Содержание:

• Подключение камеры заднего вида своими руками
• Как подключать провода камеры и питание
• Схемы подключения камеры заднего вида к автомагнитоле и монитору
• Как подключить камеру заднего вида к навигатору
• Подключение беспроводной камеры заднего вида
• Подключение камеры заднего вида через реле
• Куда установить камеру заднего вида на автомобиль
• Как настроить камеру заднего вида на авто

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17.04.2020 | Обновлено в 01. 06.2021 | Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность, Полезные аксессуары в салон |

Какую камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC? Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты рассказали, чем отличаются эти форматы и на что следует обращать внимание при выборе автомобильной видеокамеры.

Подробнее

Схема подключения камеры заднего вида к автомагнитоле

Содержание

1. Парктроник или камера заднего вида
2. На что смотреть при выборе
3. Что сделать перед установкой
4. Подключение камеры
5. Методы установки
6. Монтаж
7. Электронная составляющая
8. Вывод изображения
9. Возможные неисправности

Камера заднего вида повышает безопасность во время движения и позволяет неопытным водителям еще больше контролировать обстановку на дороге или во время парковки. Для подключения этого устройства требуются минимальные навыки, поэтому с такой задачей справится даже новичок.

Парктроник или камера заднего вида

Парктроники появились раньше камер заднего вида, в большинстве новых автомобилей они уже предустановлены. Эти устройства имеют от 4 до 8 датчиков, которые обеспечивают безопасность транспортного средства. С его помощью через звуковой сигнал или дисплей происходит оповещение, что машина приближается к препятствию. По мере этого усиливается сигнал или загораются лампочки.

Они исправно работают независимо от погоды и загрязнения датчика, считаются универсальными, поскольку подходят не только для парковки, но и совершения маневров. Главный недостаток — потребность в создании отверстий на бампере для их установки. Также они не сигнализируют об открытом люке, яме, арматуре или камне.

Камера заднего вида дает дополнительный обзор, обычно она подключается к автомагнитоле. Она передает картинку на монитор, который стоит на передней панели. Камеру заднего вида легко установить на автомобиль, при этом она отображает картинку с реальным пространством и водитель сам решает, когда нужно тормозить. Эта техника передает больше информации, поэтому она становятся более выгодна, чем парктроник.

Интересно! В каждой камере заднего вида есть опция разметки, она помогает адекватно оценить свободное место, чтобы понять, сможет ли там припарковаться автомобиль.

На что смотреть при выборе

Перед подключением камеры заднего хода потребуется выбрать ее в магазине. При этом учитывают сразу несколько параметров:

• Способ крепления. Рамка под номером считается самым простым вариантом, но в этом случае знак должен располагаться на крыше багажника, а не бампере. Также возможен вариант с плафоном, а вот от врезных изделий лучше отказаться.
• Вид сенсора. Обычно используется CMOS-сенсор, но он плохо работает в темноте. Для него устанавливают светодиодную подсветку или подключают элементы автомобиля. Также есть сенсоры типа CDD,  они лишены недостатков, но стоят в несколько раз дороже.
• Разметка. В 80% устройств эта функция встроена в устройство, но лучше уточнить это перед покупкой. Она работает только в том случае, если устройство стоит на той высоте, которую рекомендовал производитель.

• Защита от воды. Если корпус камеры заднего вида не устойчив к влаге, реагентам или загрязнениям, то устройство не проработает больше 2 лет.
• Качество картинки. Чтобы устройство использовалось в полной мере, оно должно передавать качественную картинку.

Что сделать перед установкой

Перед тем как подключить камеру заднего вида к магнитоле, необходимо определить расположение основных элементов и подготовить для этого инструменты.

Сначала определяют место, где расположится устройство. Обычно его ставят под номерной знак, но перед этим оценивается частота загрязнений и то, насколько устойчива камера заднего вида к воздействию извне.

Совет! При выборе места оценивается эстетика и то, какой ракурс откроется после установки камеры. От этого зависит то, насколько приближенной к реальности получится картинка.

Перед установкой камеры заднего вида подготавливают набор отверток, изоленту, дрель, саму камеру и кабель. В некоторых случаях шнуры не входят в комплект, поэтому их приходится покупать отдельно. Набор инструментов зависит еще и от того, какая камера заднего хода подключается к автомобилю: если используются беспроводные передатчики, то дополнительный кабель не потребуется.

Подключение камеры

Методы установки

Перед распиновкой камеры заднего вида выбирают место, где ничего не будет мешать обзору. Ниша под задним бампером считается лучшим решением. Устройство фиксируют над номером. Камеру располагают так, чтобы устройство оказалось не слишком сильно утоплено, иначе часть картинки займет бампер машины.

Еще один вариант, как установить камеру заднего вида — поставить ее внутрь салона на заднее стекло. В таком случае часть картинки займет багажник, но при этом устройство останется защищенным от грязи и мародеров. Также качество картинки станет хуже из-за стекла, которое становится преградой.

Монтаж

Камера заднего вида питается от автомобиля, поэтому ее подключают к аккумулятору на 12 V. Перед этим необходимо изучить распиновку камеры заднего вида, но здесь не нужны специальные знания. Его устанавливают таким образом, чтобы на монитор выходила картинка.

Схема подключения камеры заднего вида к магнитоле представлена ниже. Устройство фиксируют плюсом к магнитоле. Чтобы найти разъем и разобраться с распиновкой камеры заднего вида, потребуется найти проводку, которая подсвечивает номерной знак.

Если устройство не имеет встроенной функции, то его подключают к задним фонарям, которые находятся в области торпеды. Везде используют только плюсовой провод и дополнительно устанавливают крепление, если того требует конструкция.

Электронная составляющая

Для подключения камеры заднего вида к магнитоле придется использовать реле и вывести подсветку к фонарю заднего хода. Если у человека уже есть опыт работы с такой проводкой, то он справится с этой задачей. В этом случае стоит придерживаться всего нескольких правил:

• провода ставят так, чтобы они не перетирались со временем;
• для обмотки и дополнительной фиксации используют изоленту;
• после монтажа элементы не должны свободно болтаться;
• если дома есть стяжки, то лучше использовать их для дополнительной фиксации;
• для установки проводов лучше использовать уже существующие отверстия, а не делать новые;
• в некоторых автомобилях придется дополнительно брать герметик, поскольку обычной фиксации станет недостаточно;
• всю проводку прокладывают вдоль порогов либо уже под потолком за обшивкой.

Интересно! Изображение может выводиться на любое устройство с экраном, а не только автомагнитолу.

Вывод изображения

Чтобы завершить подключение камеры заднего вида к магнитоле, необходимо вывести картинку на экран устройства. Для этого его подключают к фонарю заднего хода, проверяют, есть ли питание и провод, по которому идет основной сигнал. Далее устройство включают и в настройках ищут пункт для включения камеры заднего вида. Затем на мониторе появляется картинка.

Возможные неисправности

Даже если человек предварительно разобрался с тем, как установить камеру заднего вида, у него могут возникнуть трудности, связанные с этим процессом:

• Не происходит автоматического подключения. Это происходит при наличии перегоревшей лампочки в электронике или устройстве, которое работает с перебоями.
• Показывает все в зеркальном отражении. Требуется проверить корректность настроек или повторно установить устройство.
• Запотевает камера. Такое бывает при проникновении влаги или грязи в объектив.
• Картинка рябит. Такое бывает при сильной выбрации двигателя, поэтому требуется более плотная установка всех деталей.

При появлении проблем во время этого процесса стоит перепроверить все комплектующие или корректность их установки. Если не получается самостоятельно устранить неисправность, то необходимо обратиться в сервисный центр.





Как вам статья?

Схема подключения камеры заднего хода к магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили.

Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

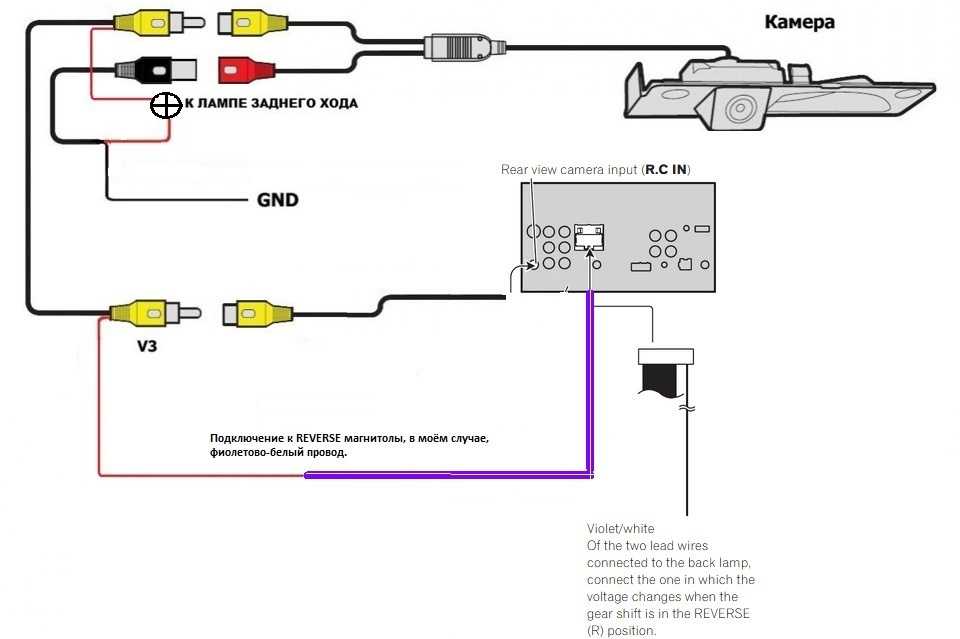

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

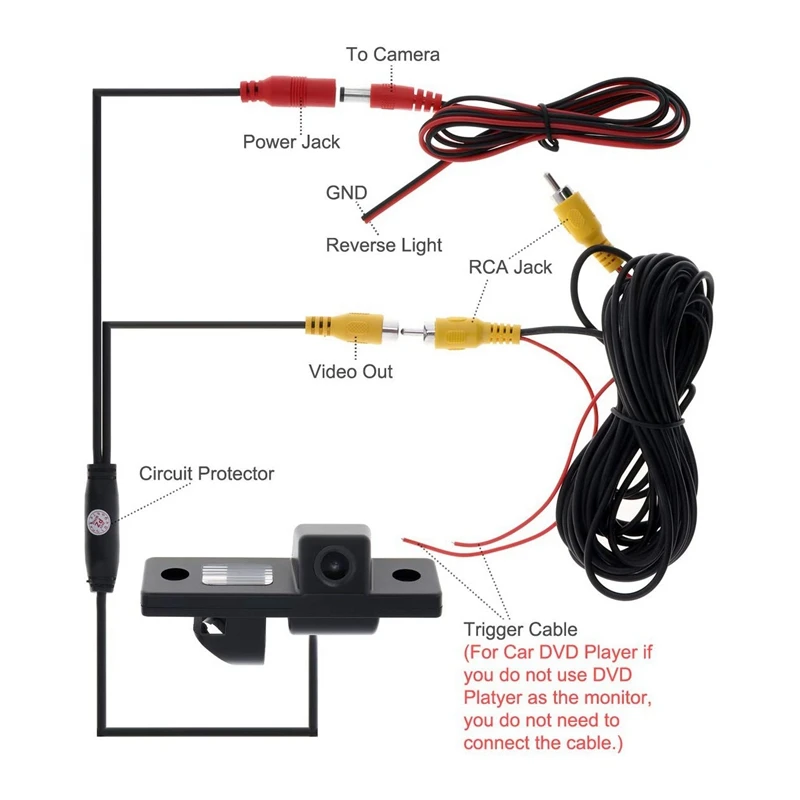

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

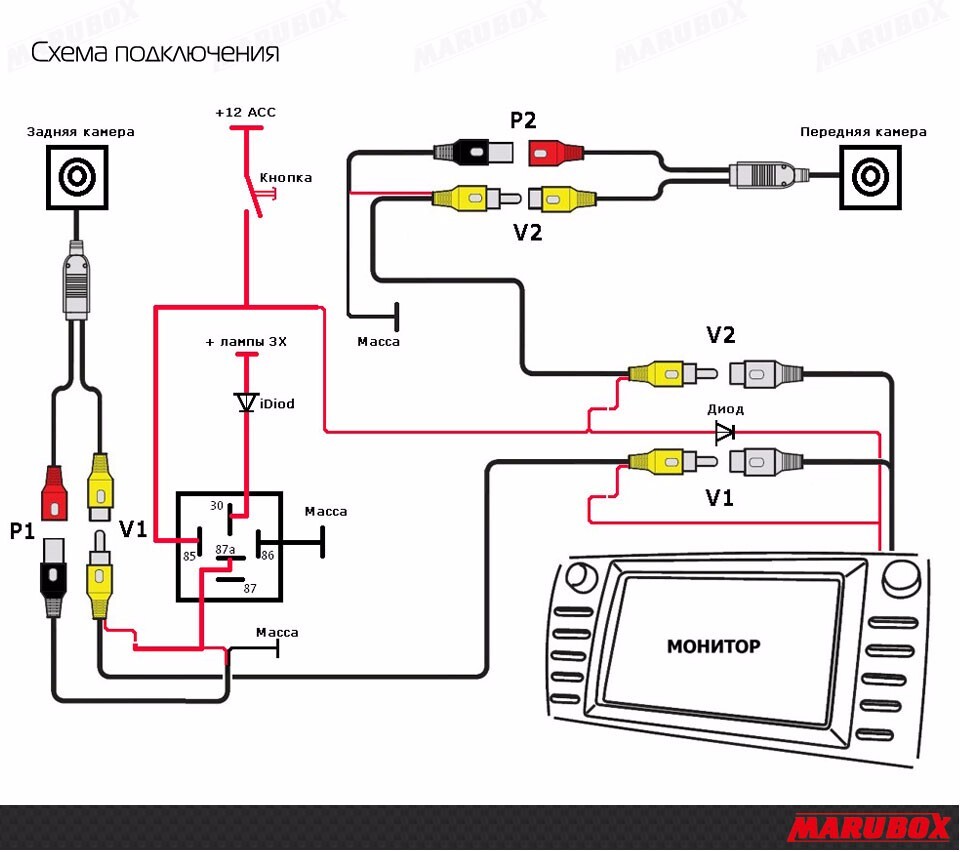

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Руководство, как правильно подключить камеру заднего вида на магнитолу

Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.

Критерии выбора

Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации. В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.

Общие критерии выбора устройства:

1. Тип. КЗВ может быть как проводной, так и беспроводной. В последнем случае необходимо организовать точку доступа Wi-Fi в авто.
2. Угол обзора параметр во многом определяет качество охвата изображения. Оптимально выбирать устройства с углом охвата от 120 до 170 градусов.
3. Качество изображения, от этого зависит многое.
4. Корпус устройства. Важно, чтобы он был крепким.

Как определить место установки камеры?

Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это оптимальный вариант в плане высоты на монитор будет выводиться необходимое изображение.

В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

Pioneer MVH-AV280BT с камерой заднего хода в Рено Дастер

Обзор установки 2-din автомагнитолы и камеры заднего хода в Рено Дастер. Мы вконтакте.

Подключение камеры заднего хода к магнитоле pioneer mvh 570av

Камера с Али экспресс.

Процесс установки

1. Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
2. Сначала производится монтаж камеры, в частности глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место. Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
3. Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.

Схема подключения камеры к дисплею автомобильной магнитолы

Подключение к магнитоле

1. Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.
2. Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
3. Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

1. Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
2. Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
3. Затем в имеющемся списке необходимо найти свою камеру.
4. При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.

Выполнив эти действия, сможете настроить систему под свои потребности.

Цена вопроса

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

• По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
• По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле

Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой

Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Место установки

Место, где будут находиться камера и монитор, автовладелец выбирает, руководствуясь своими предпочтениями, но электросхема подключения в любом случае одна.

Установка камеры возможна:

• в плафон, освещающий номерной знак. У многих автомобилей имеются специальные переходные стёкла, позволяющие монтаж прибора с сохранением подсветки номера.
• в ручку багажника, зачастую сделанную в одном корпусе с молдингом сверху номерного знака. В этом случае камера прямоугольной формы легко крепится саморезами.
• к рамке автомобильного номера в бампер — на многих машинах даже не надо его снимать, чтобы вмонтировать камеру. В данном случае подойдёт устройство овальной формы. Нужно сделать в бампере отверстие, и для надёжности можно корпус камеры посадить на герметик. Кабели в салон можно протянуть через вентиляционные отверстия, имеющиеся в багажнике.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Полезное: Распиновка ISO разъема автомагнитолы

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3. 3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Подключение к магнитоле

Как только вы подключили камеру к электрической сети автомобиля, протяните видеокабель (желтый штекер типа «тюльпан») через салон и зафиксируйте его изолентой. Важно, чтобы желтый провод не пережимался и не попал в крепежный элемент. Обычно длина видеокабеля составляет от 3 до 5 метров, этого хватает, чтобы проложить его наиболее незаметным образом даже в большом внедорожнике.

Полезно! Если вам не хватило длины кабеля, его можно нарастить другим кабелем такого же типа.

Далее, подключаем кабель к магнитофону. Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией. Также в документе вы найдете спецификацию портов, их маркировки и расположение входных разъемов. Обычно достаточно подключить второй конец «тюльпана» к соответствующему разъему «Video in».

Это интересно: Honda Motor уходит от гибридов к экомобилям и беспилотникам

Типовая схема подключения камеры представлена выше. На большинстве автомагнитол, имеющих функцию подключения видеокамеры, кроме видео-входа имеется дополнительный провод активации включения магнитолы в режим показа видеоизображения поступающего с видеокамеры. Обозначается данный провод как «Reverse» или «BACK». Активация осуществляется подачей на этот провод «плюсового» (+12 В) напряжения. С этой целью производители видеокамер комплектуют свою продукцию специальным проводом имеющем кроме жил передающих видеосигнал, еще одну жилу (красного цвета, на схеме она обозначена как «Р3»). Один конец данной жилы подключается, вместе с концом + 12 В, разъема «Р2», к питающей жиле фонарей заднего хода, а второй конец к дополнительному проводу магнитолы.

Если речь идет о беспроводной камере, то принцип подключения такой же, как и было описано выше, с одним отличием – вместо видеокабеля желтого цвета в порт «Video in» нужно будет подключить идущий в комплекте передатчик. На этом установка камеры заднего вида, видео которой вы можете посмотреть в конце статьи, завершена. Но, не торопитесь собирать обшивку салона, сначала нужно проверить, что вы все сделали правильно.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Подключение камеры заднего вида

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение к магнитоле

Как только вы подключили камеру к электрической сети автомобиля, протяните видеокабель (желтый штекер типа «тюльпан») через салон и зафиксируйте его изолентой. Важно, чтобы желтый провод не пережимался и не попал в крепежный элемент. Обычно длина видеокабеля составляет от 3 до 5 метров, этого хватает, чтобы проложить его наиболее незаметным образом даже в большом внедорожнике.

Полезно! Если вам не хватило длины кабеля, его можно нарастить другим кабелем такого же типа.

Далее, подключаем кабель к магнитофону. Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией. Также в документе вы найдете спецификацию портов, их маркировки и расположение входных разъемов. Обычно достаточно подключить второй конец «тюльпана» к соответствующему разъему «Video in».

Это интересно: Выбираем авто холодильники для автомобилей

Типовая схема подключения камеры представлена выше. На большинстве автомагнитол, имеющих функцию подключения видеокамеры, кроме видео-входа имеется дополнительный провод активации включения магнитолы в режим показа видеоизображения поступающего с видеокамеры. Обозначается данный провод как «Reverse» или «BACK». Активация осуществляется подачей на этот провод «плюсового» (+12 В) напряжения. С этой целью производители видеокамер комплектуют свою продукцию специальным проводом имеющем кроме жил передающих видеосигнал, еще одну жилу (красного цвета, на схеме она обозначена как «Р3»). Один конец данной жилы подключается, вместе с концом + 12 В, разъема «Р2», к питающей жиле фонарей заднего хода, а второй конец к дополнительному проводу магнитолы.

Если речь идет о беспроводной камере, то принцип подключения такой же, как и было описано выше, с одним отличием – вместо видеокабеля желтого цвета в порт «Video in» нужно будет подключить идущий в комплекте передатчик. На этом установка камеры заднего вида, видео которой вы можете посмотреть в конце статьи, завершена. Но, не торопитесь собирать обшивку салона, сначала нужно проверить, что вы все сделали правильно.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Вывод изображения с камеры на экран магнитолы и навигатора

Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства.

Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.

Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку – работает передняя камера.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
4. Прикрепить на рамку номера.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
2. Если его нет, просверлите его.
3. Установите глазок, зафиксировав его на клей.
4. Протяните провода от агрегата в багажник.
5. Черный кабель проведите к массе машины с помощью болта.
6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
7. К камере присоедините желтый провод.
8. При подключении устройства используйте предохранитель.
9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Трос для буксировки: какой лучше купить, как правильно вязать

• провода не должны перетираться;
• не допускайте, чтобы проводка свободно болталась;
• для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
• если можете, закрепите проводку с помощью стяжек;
• стяжки лучше использовать в области штатных жгутов с проводкой;
• фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
• по мере необходимости используйте герметик;
• некоторые провода можно приклеивать к кузову и разным поверхностям;
• прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

• Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
• Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Подключение камеры заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.

Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

• По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
• По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Как правильно подключить беспроводную камеру заднего вида к штатной магнитоле 2 DIN и схема подсоединения

Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

Как выбрать камеру

Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

Как и где должна устанавливаться

Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

Как правильно подключить

Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

Проводная модель

Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

Проверка и настройка камеры

Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
3. Камеру фиксируют к бамперу либо над номерами.
4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

• Скотч;
• Паяльник;
• Шуруповерт;
• предохранитель 0,5 А;
• клей;
• отвертки и ключи.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
2. Если его нет, просверлите его.
3. Установите глазок, зафиксировав его на клей.
4. Протяните провода от агрегата в багажник.
5. Черный кабель проведите к массе машины с помощью болта.
6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
7. К камере присоедините желтый провод.
8. При подключении устройства используйте предохранитель.
9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

0 0 голоса

Рейтинг статьи

Схема подключения Ford F-350 и основы установки камеры заднего вида

Существует ряд причин, по которым вам необходимо изучить схему подключения вашего Ford F-350. Они полезны и дают вам представление о том, как мощность проходит через вашу машину. Если вы хотите заменить сломанную камеру, добавить камеру для повышения безопасности вашего автомобиля или заменить заводскую стандартную камеру или монитор, они могут вам понадобиться.



Если вы читаете это, вы, вероятно, уже знаете, что электрические схемы Ford F-350 могут быть труднодоступными. Обычно первое место для проверки находится в руководстве по техническому обслуживанию или ремонту автомобиля.

Схемы подключения различаются в зависимости от года выпуска, поэтому все наши продукты включают в себя подробные инструкции и качественную поддержку клиентов в США. Это руководство предназначено для общего ознакомления с процессом.

После того, как вы соберете все необходимые руководства и руководства, вам потребуются инструменты и материалы, необходимые для выполнения работы.

Правильная камера и монитор из источника камеры

В зависимости от причины установки вам может понадобиться другое устройство. Общие причины использования схемы соединений включают, но не ограничиваются:



• Замена сломанной камеры или установка более качественной камеры
• Установка дополнительных камер для повышения безопасности
• Перемещение стандартной заводской камеры в лучшее место
• Перемещение или обновление монитора



В случае сомнений вы можете положиться на универсальную камеру! Если установка кажется сложной задачей, у нас есть и беспроводные камеры!

Комплекты

В зависимости от модельного года, с которым вы работаете, вам может понадобиться другой комплект проводки. В Camera Source есть различные типы комплектов, которые вам понадобятся. В зависимости от того, что вы пытаетесь сделать, существует множество различных уровней, плюсов и минусов различных типов установки. Если вы просто хотите заменить или отремонтировать существующую камеру на модель производителя, у нас есть OEM-камеры, которые подойдут практически для любой модели Ford.



Если вы не хотите переходить на OEM, у нас также есть множество вариантов для вас, в том числе:



• Заводские камеры заднего борта — обычно в новых моделях F-350 камера заднего вида установлен на заводской двери багажника, так что это отличное место для начала, когда вы думаете о ремонте или замене.
• Заводские камеры 3-го стоп-сигнала — 3-й стоп-сигнал часто добавляют к транспортному средству в качестве дополнения, и они также могут быть удобным местом для добавления резервной камеры, поскольку они будут иметь общую проводную инфраструктуру.
• Камеры для кемперов/универсальных кроватей – Используйте камеры для кемперов/универсальных кроватей для грузовиков с кабиной и шасси, которые не поставляются с платформой на заводе.

Передние и боковые камеры

Передние боковые камеры — еще один вариант оснащения вашего F-350 новейшими технологиями. Эти камеры могут предоставить вам обзор на уровне приборной панели (для записи и в целях безопасности), а также предоставить вам доступ к прямой трансляции других частей вашего автомобиля, что часто требуется для специальных задач.



• Передняя решетка является отличным местом для установки камеры и часто используется для камер переднего обзора.
• Боковые зеркала могут быть полезным местом для установки монитора или добавления камер сверху и снизу для лучшего обзора сбоку автомобиля.

Мониторы, дисплеи и многое другое

Что касается дисплеев, существуют варианты использования существующего заводского дисплея, дисплеев вторичного рынка или комплектов камер, которые поставляются с собственными дисплеями. Если вы хотите не загромождать приборную панель, вы можете переключиться на зеркало заднего вида.

Прочие инструменты

Для качественной установки необходимы правильные инструменты. Вам понадобится:



• Ручная дрель со сверлами для сверления металла (желательно быстрорежущие с покрытием из оксида титана)
• Набор звездочек
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож-бритва
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Инструкции могут различаться в зависимости от вашего автомобиля и типа камеры и монитора, с которыми вы работаете. Вот некоторые дополнительные полезные ресурсы, если это первая установка:

• Руководство для начинающих по установке резервной камеры
• Питание резервной камеры
• Установка камеры бокового обзора
• Установка беспроводных и проводных камер заднего вида на колесах
• Добавление резервной камеры в старый автомобиль

1. Пропустите камеру и кабель питания через отверстие в салон автомобиля. Найдите провода фонарей заднего хода для вашего автомобиля. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно перепроверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
2. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен).
3. С помощью небольшой отвертки отделите несколько жил зачищенного провода и соедините с ними кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Это может варьироваться в зависимости от модели вашего F-350, поэтому обязательно проверьте эту схему подключения.
4. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
5. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса.
6. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отогнуть их, или, если вам не важна эстетика, просто прикрепите его к потолку вашего грузовика.

Эта часть установки зависит от того, какой монитор установлен в данном месте.

• Используете ли вы заводской монитор в приборной панели?
• Модернизация до монитора зеркала заднего вида?
• Или установить новый в приборную панель старой машины?



В зависимости от местоположения схема подключения может помочь определить источники питания и точки заземления.



1. Лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Вы находитесь на завершающей стадии: установка и тестирование самой камеры. Вы уже определили, где ранее была установлена ​​камера, так что теперь нужно добавить новое крепление или просто заменить камеру. После того, как вы это сделаете, подключите соответствующие провода, проверьте свой монитор, и теперь вы должны быть готовы к работе.

Camera Source — ваша первая и последняя остановка в поисках качественных материалов и оборудования для резервных камер. Независимо от типа транспортного средства, с которым вы работаете, у нас есть все, что вам нужно, чтобы упростить следующую замену или добавление. Свяжитесь с нами сегодня или начните просматривать продукты прямо сейчас!



Поделиться:

Похожие сообщения

Последние сообщения

Copyright 2022 © Camera Source. Все права защищены. Политика конфиденциальности и политика в отношении файлов cookie | Включить файлы cookie

Руководство по установке и подключению камеры заднего вида

Наш веб-сайт поддерживается нашими пользователями. Иногда мы получаем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте

Камера заднего вида дает много преимуществ, особенно при движении задним ходом, она позволяет вам легко видеть пространство позади вашего автомобиля. Иногда у вас есть препятствия или, может быть, люди на заднем сиденье мешают вам заметить объект, вот где задняя камера приходит и спасает вас. В этой статье мы объясним все детали установки и подключения камеры заднего вида.

На современном рынке существует множество типов камер заднего вида, все они выполняют свою функцию, но некоторые из них установить намного проще, чем другие. Этот гаджет кажется очень важным для современного водителя.

Всего за несколько шагов и базовые знания о проводке вы сможете установить камеру заднего вида примерно за час или два. Таким образом, вам никогда не придется вытягивать шею и беспокоиться о том, что вы что-нибудь заденете при движении задним ходом.

Итак, если у вас возник вопрос, как установить резервную камеру заднего вида, вы обратились по адресу. Мы расскажем об установке камеры заднего вида шаг за шагом, чтобы каждый мог сделать это с легкостью.

Начнем с инструкции по установке камеры заднего вида!

Содержание

• Что такое камера заднего вида и как она работает?
• Что нужно знать для установки камеры заднего вида?
• Видеоруководство – Как установить камеру заднего вида
• Часто задаваемые вопросы
• Заключение

Что такое камера заднего вида и как она работает?

Работа камеры заднего вида проста, она дает вам живое изображение с задней части вашего автомобиля. Это дает вам более четкое представление о том, что находится позади автомобиля, чего не может показать зеркало заднего вида.

На рынке представлено несколько типов камер заднего вида, и они различаются по месту установки.

• Камеры в рамке номерного знака расположены внутри номерного знака.
• Камеры на панели номерного знака расположены на панели над номерным знаком.
• Камеры, установленные на кронштейне, отдельно крепятся к верхней поверхности автомобиля.
• Установленные вспышкой камеры заднего вида, которые сливаются с поверхностью автомобиля.

Как мы упоминали ранее, идея камеры заднего вида, также известной как камера заднего вида, очень проста, и это дает вам полный обзор того, что вас окружает, когда вы двигаетесь задним ходом. Хотя идея проста, реализация этой аппаратуры очень сложна. Даже самые простые резервные камеры представляют собой довольно сложные технологии, и они постоянно совершенствуются.

Главное в этих типах камер — захват изображения. Камеры заднего вида на самом деле предназначены для передачи зеркального изображения на монитор в передней части автомобиля, поэтому, когда вы смотрите на него, ориентация правильная. Если бы изображение не было перевернутым, вы бы повернули налево, когда хотели повернуть направо, и наоборот.

Еще одна часть, кроме самой камеры, это монитор. В новых автомобилях установлены камера и монитор, что решает проблему. Но если у вас не установлена ​​камера производителя, вам придется размещать монитор самостоятельно, и наиболее часто используемая позиция — это приборная панель.

Преимущество монитора, который не устанавливается производителем, заключается в размере, вы можете выбрать монитор большего размера для своего автомобиля, чтобы иметь еще лучший обзор вашего окружения.

Также следует отметить, что камера заднего вида, как и большинство вещей, не идеальна.

Главное, что иногда может быть проблемой, это качество видео с камеры. Это связано с тем, что большинство камер устанавливаются в нижней задней части автомобиля, и они могут быть закрыты погодными условиями, такими как снег, дождь, а также мусор и грязь. Это можно исправить, просто почистив объектив камеры заднего вида, но если вам приходится делать это часто, это может раздражать.

Камеры имеют долгий срок службы, но иногда могут происходить сбои и это может повлиять на качество видео или просто перестать работать камера заднего вида.

Вот некоторые из вещей, которые следует иметь в виду, когда вы ищете камеру заднего вида для своего автомобиля, а также важно помнить, что эти камеры заднего вида не заменяют зеркала заднего вида или не поворачиваются, чтобы посмотреть, они считаются дополнительными средствами безопасности, которые могут показывать скрытые опасности.

Что мне нужно знать, чтобы установить камеру заднего вида?

Ну, во-первых, вы должны учитывать, что этот вид работы может быть грязным, а иногда и опасным, так как вы работаете с электричеством. При работе с электричеством может произойти много несчастных случаев, поэтому вам нужно быть особенно осторожным.

На вопрос, что мне нужно знать, чтобы я мог установить свою камеру заднего вида, вам понадобится желание, некоторые инструменты и некоторые базовые знания в области электротехники.

Так как вы работаете с поверхностями, которые обычно подвергаются воздействию внешней среды, и они будут грязными, вам лучше использовать пару механических перчаток.

Вам также понадобятся некоторые инструменты, которые помогут вам успешно выполнить эту задачу, называемую «установка камеры заднего вида».

Вот список инструментов, которые вам понадобятся:

• Несколько типов отверток
• Некоторые кусачки
• Сверло обязательно должно быть
• Сверла разных размеров
• Изолента для крепления кабелей
• Posi-Taps пригодится
• Инструмент для зачистки проводов
• Автомобильный мультиметр

Итак, прежде чем начать, разложите инструменты в определенном порядке, чтобы они всегда были под рукой, расчистите необходимое пространство, например, гараж, подъездную дорожку или, может быть, уличную парковку. Наденьте перчатки и защитные очки и приступайте к работе!

Вот пять шагов, которые вам необходимо выполнить.

Первый шаг: Добавление камеры заднего вида

Первым шагом при установке камеры заднего вида является выбор подходящего места, где она сможет предоставить вам всю необходимую информацию и обеспечить максимально удобный для вас угол обзора.

После того, как вы выбрали место для камеры и приступили к установке, не забудьте заглушить автомобиль и безопасно отсоединить клеммы аккумулятора.

 После того, как вы это сделаете, продолжите установку, отметив место, где шнур камеры касается автомобиля.

После маркировки убедитесь в отсутствии проводов, тросов, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.

Вам также потребуется провести визуальный осмотр, чтобы определить размер отверстия и резиновую втулку.

После того, как вы определились с размером, просверлите отверстие по отметке снаружи, после чего не забудьте добавить резиновую втулку для защиты провода от грубых металлических краев.

Теперь все, что вам нужно сделать, это пропустить кабель камеры через отверстие и прикрепить его к оборудованию, которое было предоставлено вам поставщиком (чаще всего) или приобретено вами самостоятельно.



Второй шаг: Начинаем монтаж проводки

Первым делом нужно сделать кластерный провод с проводом камеры. Вы сразу заметите, что он разделяется на два, видео, провод питания и, в некоторых случаях, провод обратного сигнала.

• (Примечание) Камере нужен сигнал, чтобы предупредить машину, движущуюся задним ходом, чтобы она могла отображать видеопоток. В некоторых случаях устройство будет иметь автоматическое определение сигнала, которое может обнаруживать входящий видеосигнал. Если это относится к вашей камере заднего вида, вы можете просто пропустить этот шаг.

Второе, что вам нужно сделать с проводкой, это найти ткацкий станок производителя и попытаться соединиться с ним и использовать тот же маршрут проводки. Это даст вам лучший вид на проводку и сделает ее намного проще.

Далее вам нужно будет определить источник питания для камеры заднего вида, и для этого вы можете использовать подсветку номерного знака или фонарь заднего хода. Вам также понадобится мультиметр для определения отрицательной и положительной проводки источника.

Затем вы должны соединить положительный провод камеры с положительным проводом источника и отрицательный провод камеры с отрицательным проводом источника. Проще всего это сделать с помощью коннектора или Posi-Tap.

Следующее, что нужно сделать, это позаботиться о проводах. Вам нужно будет соединить провода вместе, и для этого мы рекомендуем простое армейское соединение, поскольку оно не требует пайки.

Вам придется разрезать пластиковое покрытие провода, для этого можно использовать инструмент для зачистки проводов. Этим вы обнажаете медь, которая необходима для следующего шага.

Затем разделите медную секцию на две части и оберните ее вокруг светового провода, чтобы обеспечить надежное соединение.

Для защиты можно использовать термоусадочную пленку или ленту, просто обернув ее вокруг соединительной части.

• (Примечание) Это один и тот же шаг для обоих проводов, отрицательного и положительного.

Третий шаг: Маршрут прокладки проводов

Существует несколько наиболее часто используемых маршрутов прокладки проводов, и это, в конечном счете, ваше решение. Вы можете проложить маршрут под полом или на его потолке. Это также зависит от типа вашего транспортного средства.

После того, как вы выберете правильный маршрут, удалите некоторые детали, такие как дверная резина, ковровое покрытие, которые мешают прохождению, чтобы провод мог пройти незаметно.

Затем просто проложите два провода по выбранному маршруту и ​​держите их подальше от передней части автомобиля.

• (Примечание) После этого не забудьте снова прикрепить все снятые детали.



Четвертый шаг: подключение дисплея

Первое, что вам нужно сделать, это выбрать правильное место для монитора. Вы можете разместить его на приборной панели (самое распространенное место), зеркале заднего вида или, может быть, сверху приборной панели.

Теперь пришло время подключить питание, видео и сигнальный провод.

В некоторых моделях кабель питания монитора можно подключить прямо к блоку предохранителей с помощью переходника. Вы можете использовать мультиметр, чтобы найти правильное место для подключения кабеля питания.

На других типах кабель питания можно подключить к стереосистеме.

В этом случае сначала вам нужно расчистить путь, чтобы вы могли добраться до стереосистемы, сняв некоторые детали отделки. Затем найдите кабели питания на стереосистеме и подключите положительный к положительному, а отрицательный к отрицательному.

Также подключите провод видео, и вам может понадобиться подключить провод сигнала к проводу триггера заднего хода.



Пятый шаг: Завершение установки

Пятый шаг предназначен для проверки предыдущей работы, которую мы сделали. Прежде всего, вы должны снова подключить аккумуляторы и завести машину, поставить ее на задний ход, чтобы проверить, работает ли камера, если она работает, вы хорошо поработали. Если это не так, вам придется вернуться и снова выполнить шаги и найти ошибку.

После завершения процесса, если есть лишний провод, вы можете убрать его с помощью липучки или изоленты.

Не забудьте установить на место ранее снятые детали салона, обшивки или панелей.

Если вы внимательно следовали инструкциям, вы успешно установите камеру заднего вида. Теперь вы добавили в свой автомобиль новую функцию и повысили безопасность для себя и пассажиров при движении задним ходом.



Видеоруководство — установка камеры заднего вида

Часто задаваемые вопросы

Какой угол обзора используется чаще всего?

Большинство производителей устанавливают стандартный угол обзора 120 градусов. Это наиболее распространенный угол для большинства камер заднего вида, и доказано, что это угол, который может предоставить вам всю необходимую информацию при резервном копировании.



Правильно ли работают камеры в плохую погоду и дождь?

В зависимости от производителя почти все камеры заднего вида водонепроницаемы.



Правильно ли работают камеры ночью?

Это также зависит от производителя и типа камеры, которую вы покупаете. Некоторые камеры оснащены ИК-подсветкой, которая обеспечивает отличное ночное видение.



Сколько времени займет установка камеры заднего вида?

Зависит от ваших знаний об автомобильных деталях. Если вы новичок, но имеете некоторые познания в проводке, то установка камеры заднего вида может занять несколько часов, может час-два. Если вы очень хорошо разбираетесь в этих типах рассрочки, это займет у вас намного меньше.



Какие инструменты мне понадобятся для установки резервной камеры заднего вида?

Вам определенно понадобятся инструменты. Большинство из них являются основными инструментами, которые есть в любом домашнем хозяйстве. Вам понадобится отвертка, изолента, кусачки, клещи для зачистки проводов, дрель и мультиметр. Если у вас нет некоторых из этих инструментов, вы всегда можете одолжить их у друга или соседа.



Куда поставить монитор с камеры заднего вида?

Расположение монитора с камеры заднего вида на ваш выбор. Вы можете разместить его там, где вам удобнее всего смотреть, может быть, на приборной панели, сверху приборной панели или, может быть, на зеркале заднего вида.

Заключение

Преимущества камеры заднего вида слишком хороши, чтобы бояться проводки и установки. Поэтому, если вы задаетесь вопросом, как подключить камеру заднего вида, просто следуйте нашим инструкциям, и даже будучи новичком в установке автомобильных запчастей, вы справитесь с этой задачей за несколько часов. Поэтому вместо того, чтобы платить пару сотен долларов профессионалу, просто позвоните другу, чтобы он помог вам и превратил проводку камеры заднего вида в увлекательное занятие.

Если вы ищете надежную камеру заднего вида, ознакомьтесь с этим руководством по покупке, которое мы составили.

Схема подключения камеры салона? | Клуб Тесла Моторс

Добро пожаловать в Tesla Motors Club

Обсудите Tesla Model S, Model 3, Model X, Model Y, Cybertruck, Roadster и многое другое.

Регистрация

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

27 июня 2021 г.

#1

• 27 июня 2021 г.
• #1

Я заинтересован в подключении к видеопотоку, обеспечиваемому заводской камерой в салоне, которая находится в зеркале заднего вида.

Кто-нибудь слышал или нашел схему подключения, которая может объяснить источник и назначение камеры? Я предполагаю, что видеопоток представляет собой необработанное видео с самого объектива камеры на компьютер за перчаточным ящиком, но это может быть предположением. Кто-нибудь разбирал, подключал в салон питание камеры?



Камера в кабине скоро потребуется для всех функций точки доступа?

• разблокировать
• 14 июля 2022 г.
• AI, автопилот и автономный/FSD
4 5 6

Ответы

100

просмотров

3К

ИИ, автопилот и автономный режим/FSD 3 августа 2022 г.

DarkForest

Любые видео/руководства по прокладке проводов для задней камеры рядом с текущей? Для цифрового зеркала заднего вида

• БиллиганСейлор
• 11 апреля 2022 г.
• Модель 3: Интерьер и экстерьер

Ответы

3

просмотров

528

Модель 3: Интерьер и экстерьер 11 апреля 2022 г.

BilliganSailor

Вид с камеры в режиме Sentry и брелок (НЕ использовать телефон в качестве ключа)

• STS-134
• 15 апреля 2022 г.
• Технический

Ответы

2

просмотров

1К

Технический 07.07.2022

STS-134

Отличная доступная альтернатива Sentry Mode

• ShelJW
• 21 июня 2022 г.
• Модель Y: пользовательский интерфейс

Ответы

1

просмотров

975

Модель Y: Пользовательский интерфейс 22 августа 2022 г.

Tom_July_2021

Tesla использует автомобильные камеры для новых функций

• Сотрудники TMC
• 19 июня 2020 г.
• Модель 3

Ответы

0

просмотров

108

Модель 3 19 июня 2020 г.

Персонал TMC

Питание от основного

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

Список форумов

Backup camera wiring — ZR2zone.com

Beadblaster

189 125

Jul 01, 2020#1 2020-07-01T23:24

I got a log застрял за задним бампером, вырвал кучу проводки. Единственное, что я никак не могу исправить, так это камеру заднего вида. Есть короткая перемычка, которая идет от провода камеры к проводу от передней части грузовика. Он около 3 футов в длину и имеет 2 женских конектора. Провод камеры выглядит как небольшой коксиальный кабель. Может кто знает где взять этот провод. Я просмотрел различные веб-сайты gm в Интернете, но ни один из них не показывает этот провод.

2019 zr2,285/75/17 toyo m/ts, диски AEV Crestone, шноркель AEV, усиленные листы OME, перемещенные задние амортизаторы, кастомный передний бампер лебедки, срезанные защитные пластины, ползунки для скалистых дорог, зеленый фильтр , диодные динамические фары, модифицированная скрытая конверсия, 2-тактные 3-х светодиодные фары дальнего света Morimoto, изготовленный на заказ поворотный кронштейн для шин для заднего бампера AEV, пиковые верхние рычаги подвески, изготовленный на заказ алюминиевый багажник для палатки на крыше, палатка на крыше для крыши James bourand, щуп для измерения уровня трансмиссии b&m , 420 обивка крыла, предупреждение 9Лебедка . 5 cti, синтетическая линия лебедки, Trifecta Tune, панель переключателей procomp, карданный вал из стали gm, передние амортизаторы King с увеличенным ходом, с регуляторами сжатия, задние амортизаторы King с регуляторами сжатия, датчик Banks i, корпус дроссельной заслонки Solar, внутренние панели, обернутые углеродным волокном , совок капота, обернутый углеродным волокном, неопреновые чехлы для сидений Covercraft, тормозные роторы ebc с прорезями и тормозные колодки ebc желтого цвета, выхлопная система Magnaflow, изготовленная на заказ платформа для удаления заднего сиденья типа гусиной передачи. Вентилируемый стоковый капот

---

emuly74

818 676

июля 02, 2020#2 2020-07-02.02T 1, 2020#2 2020-07-02.02T16: 19063. нужно купить камеру (№1), стоимость которой составляет около 167 долларов, которая подключается к (№3 совпадает с №30) ЖГУТ ПРОВОДОВ, RR LIC PLT LP WRG. (для ZR2 19 года он стоит чуть более 94 долларов). Он отличается для каждого модельного года и отделки салона. Скиньте в личку свой вин и я могу дать вам номер детали к правильному жгуту.

---

Beadblaster

189 125

Jul 03, 2020#3 2020-07-03T16:43

I contacted a gm dealer and they нашел короткий кабель отдельно от жгута. Они нашли его в Мичигане, и потребуется больше месяца, чтобы доставить его в Британскую Колумбию. Спасибо за вашу помощь ползунки, зеленый фильтр, диодные динамические фары, модифицированная скрытая конверсия, morimoto 2-тактный 3-х светодиодный дальний свет, изготовленный на заказ поворотный кронштейн для шин для заднего бампера AEV, пиковые верхние рычаги подвески, изготовленный на заказ алюминиевый багажник для палатки на крыше, палатка на крыше James bourand , щуп трансмиссии b&m, отделка крыла 420, предупреждение 9Лебедка . 5 cti, синтетическая линия лебедки, Trifecta Tune, панель переключателей procomp, карданный вал из стали gm, передние амортизаторы King с увеличенным ходом, с регуляторами сжатия, задние амортизаторы King с регуляторами сжатия, датчик Banks i, корпус дроссельной заслонки Solar, внутренние панели, обернутые углеродным волокном , совок капота, обернутый углеродным волокном, неопреновые чехлы для сидений Covercraft, тормозные роторы ebc с прорезями и тормозные колодки ebc желтого цвета, выхлопная система Magnaflow, изготовленная на заказ платформа для удаления заднего сиденья типа гусиной передачи. Вентилируемый стоковый капот

---

Steamboatsprings

30 4

Oct 31, 2020#4 2020-10-311t18: 310427 2020-10-31. . Любая идея, где я мог получить такую ​​​​вещь? Спасибо!

---

USAEXPLORER58

19 14

Октябрь 31, 2020#5 202010-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-10-1010-1021. 0427

Какого года выпуска ваш грузовик?

---

Steamboatsprings

30 4

ноябрь 03, 2020#6 2020-11-0111.011. верхняя часть кемпера. Мне по сути нужен удлинитель. Спасибо!

---

USAExplorer58

19 14

03 ноября 2020 г. # 7 2020-11-03T21:48

Я использовал это на моем 2020.

https://camera-source.com/2019-colorado … amera.html

I было сказано, что в 2019 году используется многожильный жгут, но в 2020-х годах он был переключен на этот коаксиальный кабель. В описании указано, что на 2019 год вперед, но когда я купил свой на этом сайте (около 3 месяцев назад), он читался на 2020 год вперед. Поэтому вы можете уточнить у них, является ли их описание точным и действительно ли кабель работает на 2019 году.. Я также спросил, сделают ли они на заказ более короткий кабель, но они сказали, что не будут.

1 person likes this post

---

officermartinez

80 43

Nov 10, 2020#8 2020-11-10T20:25

I just ran в этот самый вопрос сегодня. Я заказал резервную камеру OEM Colorado для своего ZR2 2021 года. Это стоило мне 87 долларов. По телефону представитель GM по запчастям сказал, что он абсолютно подойдет для моего 2021 года. Он был абсолютно неправ. Механически схема болтов подошла бы, но электрическое соединение было неверным. Так что теперь я возвращаю его. Затем я поехал прямо в местный дилерский центр Chevrolet и дал ему свой VIN. Я должен забрать его завтра. Стоимость резервной камеры 2021 года составила 156 долларов.

---

11 ноября 2020 г. # 9 2020-11-11T17:17

Если я могу добавить несколько фотографий и номеров деталей, чтобы другие могли быстро найти их заводские настройки.

Итак, как я уже упоминал ранее, у меня есть 2021 год. Мне была абсолютно гарантирована, что 6-контактная камера будет работать в моем грузовике … Это не так. Мой грузовик имеет одиночное мини-коаксиальное соединение. Я сделал несколько снимков счета-фактуры, номера детали и крупных планов различий между резервными камерами Colorado.

---

Nov 11, 2020#10 2020-11-11T17:24

Here’s the other style of camera that I was initially told would work. ..

2021 Колорадо ZR2 Dusk Edition
AEV Crestone Wheels
Rigd Tire Carrier
Peragon Tonneau Cover
Dual Swighes Sweeles 9027 3 -й Subte -Sublese 90.0003

---

Jimbobucket

4 1

APR 03, 2021# 9088 2021-0621. Если он ненадолго постоит на солнце, вы увидите, как он смотрит в камеру и на экран приборной панели.
Я пытался заменить камеру по гарантии, но «они не смогли воспроизвести мою проблему».
К счастью я увидел этот пост, там две камеры, одна на HD и на нет.

Вот что я нашел:
84586465 — камера заднего вида, камера помощи при парковке — Каньон, Колорадо. Коробка длинная, вд цифровой. С цифровым hd. Короткая коробка. ~$99,27


84143039 — камера заднего вида, камера помощи при парковке — Каньон, Колорадо. Короткая коробка, без hd цифра. Коробка длинная, без hd цифра. ~107,63$

Я снял внутреннюю панель, чтобы установить электрический запирающий механизм на дверь багажника. У меня коаксиальный (разъем под кроватью), 84586465, заводское головное устройство — код наклейки RPO «IOT».

Поломка головного устройства РПО:
IOR Аудиосистема, система Chevrolet Infotainment 3, цветной сенсорный экран диагональю 7 дюймов
Аудиосистема IOS, система Chevrolet Infotainment 3 Plus, цветной сенсорный экран HD диагональю 8 дюймов
Аудиосистема IOT, система Chevrolet Infotainment 3 Premium с подключенная навигация, цветной сенсорный экран высокой четкости диагональю 8 дюймов.

Надеюсь, это поможет.

1 человеку понравилось это сообщение

---

Поделитесь этой темой с:

Как подключить резервную камеру, чтобы она оставалась включенной

Continental Camera поддерживается читателями. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

ОБНОВЛЕНО 31 марта 2022 г.
Лесли Клайд


Вождение доставляет удовольствие, и вы всегда будете испытывать чувство удовлетворения, когда научитесь водить самостоятельно. Однако такие навыки, как движение задним ходом, могут быть сложными, особенно для новичков. Бывают случаи, когда вы не всегда можете правильно оценить расстояния. Итак, если вы новичок или у вас проблемы с пространственной оценкой, лучше иметь запасную камеру. В этой статье мы рассмотрим, как подключить камеру заднего вида, чтобы она оставалась включенной. Это навык, который может пригодиться вам в долгосрочной перспективе.

Преимущества установки камер заднего вида на автомобиль

Камера заднего вида обеспечит безопасность вас и вашего автомобиля во время вождения и парковки. Это помогает вам видеть объекты и другие автомобили вокруг вас и дает вам точную оценку расстояния между ними. С камерой заднего вида вы можете легко видеть все, что находится позади вашего автомобиля, и вы можете предотвратить несчастные случаи. Если вы планируете приобрести камеру заднего вида, вы должны научиться выполнять проводку камеры заднего вида. Итак, если вам интересно, нужно ли устанавливать камеры заднего вида на свой автомобиль, вам необходимо учитывать следующие преимущества.

Экономит деньги

Возможно, вам интересно, как камера заднего вида экономит деньги. Поскольку для большинства водителей движение задним ходом является довольно сложной задачей, вероятность столкновения может возникнуть, если вы не сможете сделать это правильно. Ремонт автомобиля стоит дорого, особенно если у вас нет автостраховки. Вас также могут обязать возместить ущерб, нанесенный автомобилям или имуществу других людей. Таким образом, в долгосрочной перспективе наличие камеры заднего вида значительно сэкономит вам деньги. Это гарантирует, что ваши пространственные оценки верны, поэтому вы можете лучше оценить, как переместить свой автомобиль, не причинив никакого ущерба.

Предотвращает несчастные случаи

Несчастные случаи могут произойти в любое время и в любом месте. В Америке ежегодно на дорогах умирает около 38 000 человек. Как ответственный водитель, вы должны иметь хорошее представление о своих навыках вождения, и у вас должны быть все инструменты и аксессуары, необходимые для безопасного вождения. Камера заднего вида вносит большой вклад в безопасность автомобиля, поскольку она легко показывает слепые зоны, когда вы едете задним ходом, что позволяет избежать нежелательных аварий.

Облегчает вождение

Наличие камеры заднего вида облегчает закрепление автомобиля на прицепе или другом транспортном средстве без посторонней помощи. Без резервных камер вы будете вынуждены смотреть и поворачивать шею, чтобы увидеть все, что находится за вашей машиной. Я уверен, что это будет очень неудобно, но если у вас есть камера заднего вида и если вы знаете, как подключить камеру заднего вида, чтобы она оставалась включенной, то движение задним ходом будет очень простым, когда вы смотрите вперед.

Работает как улика

Дорожно-транспортные происшествия и преступления случаются даже с самыми осторожными и осторожными водителями. Наличие резервной камеры может быть полезным в таких ситуациях, например, когда кто-то может ударить вас сзади и отказывается признать это. Некоторые водители пытаются избежать сцены. В некоторых случаях, когда другой водитель выбегает из-за вашей машины, ваша камера заднего вида может зафиксировать это, что делает это вашим доказательством для страховых или полицейских. Вам будет легче их поймать. Многие резервные камеры также имеют функции аудио и ночного видения, которые могут записывать дополнительную информацию для поддержки заявлений во время расследования. Вот почему важно, чтобы вы знали, как подключить камеру заднего вида, чтобы она оставалась включенной.

Пошаговая инструкция, как подключить камеру заднего вида, чтобы она оставалась включенной

Теперь, когда вы знаете о преимуществах установки камеры заднего вида в автомобиле, я уверен, вам не терпится узнать, как ее подключить. Ниже приведены шаги, которые нужно выполнить, и то, что необходимо для продолжения процесса.


Необходимые вещи:

Убедитесь, что у вас есть все необходимые инструменты, такие как отвертка (плоская), маркеры, крестовая отвертка, инструменты для снятия панели, сверло, автомобильный мультиметр, инструменты для зачистки проводов, соединители проводов, стяжки, и изоленту.


Процедура:

1. Первое, что вам нужно сделать, это подготовить все материалы. Убедитесь, что вы приобрели камеру для резервного копирования, которая подходит и специально разработана для вашего автомобиля. Таким образом, вы можете сэкономить много времени и усилий при выполнении своей работы.
2. Следующее, что нужно сделать, это осторожно отсоединить клеммы аккумулятора автомобиля. Убедитесь, что ваш автомобиль выключен во время работы. Снимите номерной знак и другие аксессуары, если это необходимо. Научиться подключать камеру заднего вида, чтобы она оставалась включенной, не так уж сложно, если у вас есть инструменты и вы знаете все меры предосторожности. Помните, безопасность превыше всего.
3.   Поместите камеру заднего вида в нужное место. С помощью маркера аккуратно поставьте отметку в том месте, где шнур камеры будет касаться вашего автомобиля. Обратите внимание, что положение установки вашей камеры может различаться в зависимости от типа вашего автомобиля. Вам нужно будет снять внутреннюю панель с дверных частей. Следите за тем, чтобы не было проводов кабеля. Удалите детали, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.
4. Убедитесь, что вы знаете размер сверла, подходящего для провода вашей камеры и втулки. Затем с помощью сверла аккуратно просверлите отверстие в том месте, где вы делаете отметку. Затем добавьте резиновую втулку в отверстие, чтобы скрыть металлические края и защитить провод. Теперь вы можете провести проводку камеры через отверстие.
5. Подсоедините предоставленный жгут проводов к проводу камеры. Как только вы это сделаете, он разделится на провод питания, провод видео и, возможно, провод обратного сигнала.
6. Найдите жгут электропроводки и попытайтесь соединить и проложить проводку рядом с ним. Определите источник питания для вашей камеры. Источник питания может находиться возле номерного знака или фонаря заднего хода. С помощью мультиметра определите положительный и отрицательный провода от источника света.
7. Наконец, соедините положительный провод камеры с другим положительным световым проводом, а отрицательный провод с отрицательным. Это можно сделать с помощью соединителей проводов или сращивания.
