59778-15: Fluke 15B+, Fluke 17B+ Мультиметры цифровые

Назначение

Мультиметры цифровые Fluke 15B+, Fluke 17B+ (далее — мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты переменного тока, электрической ёмкости, температуры, а так же коэффициента заполнения.

Описание

Конструктивно мультиметры выполнены в ударопрочном пылезащитном корпусе и представляет собой портативные цифровые приборы, питающиеся от двух элементов питания типа АА или аналогичных. Внешний вид мультиметров представлен на рисунке 1.

Fluke 15B+,    Fluke 17B+

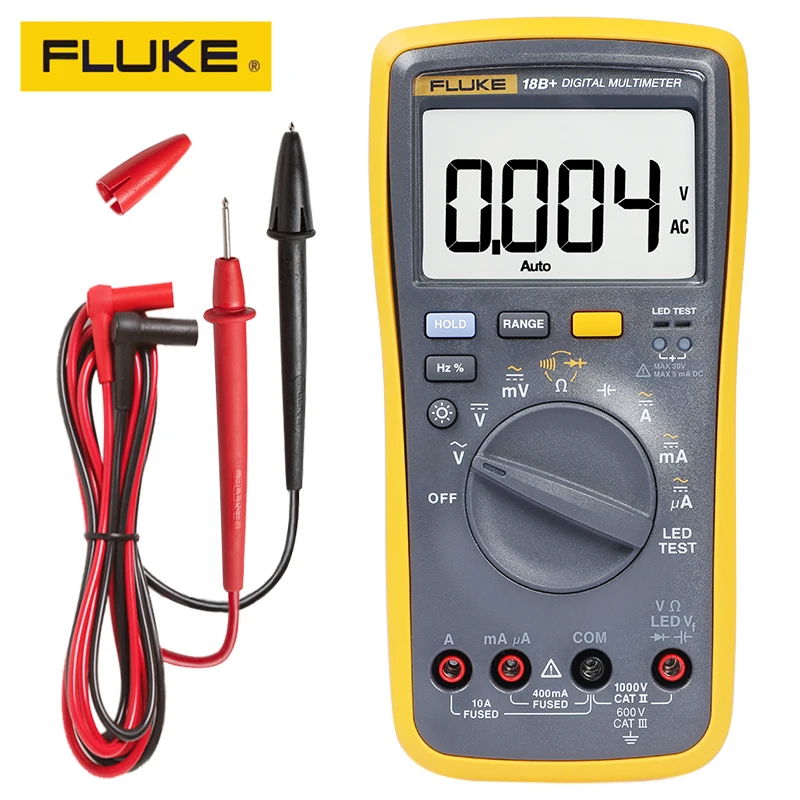

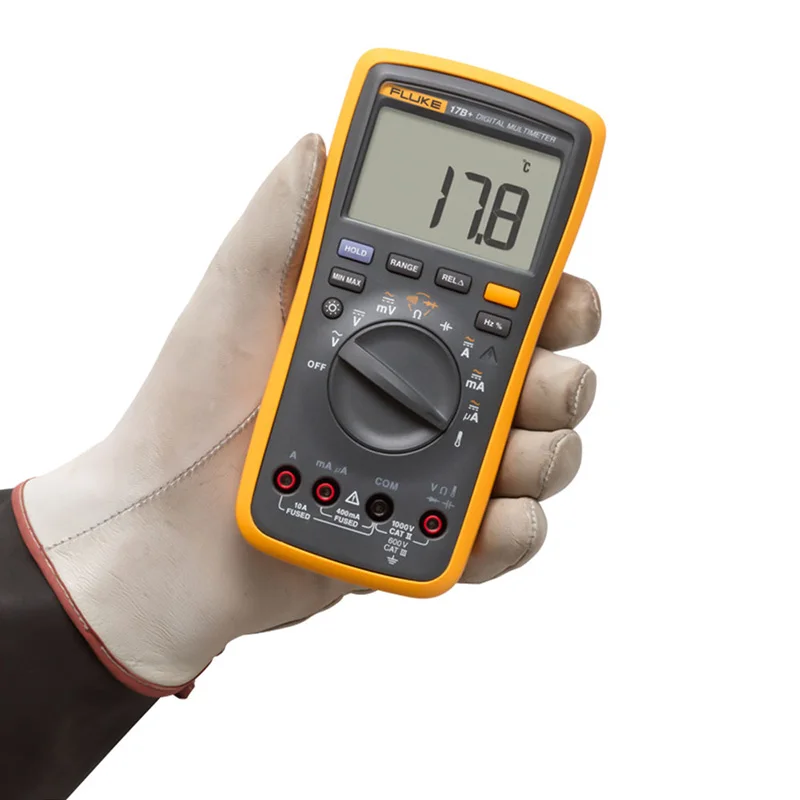

Рисунок 1 — Внешний вид мультиметров (стрелкой показано место нанесения знака утверждения типа)

Принцип действия мультиметров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.

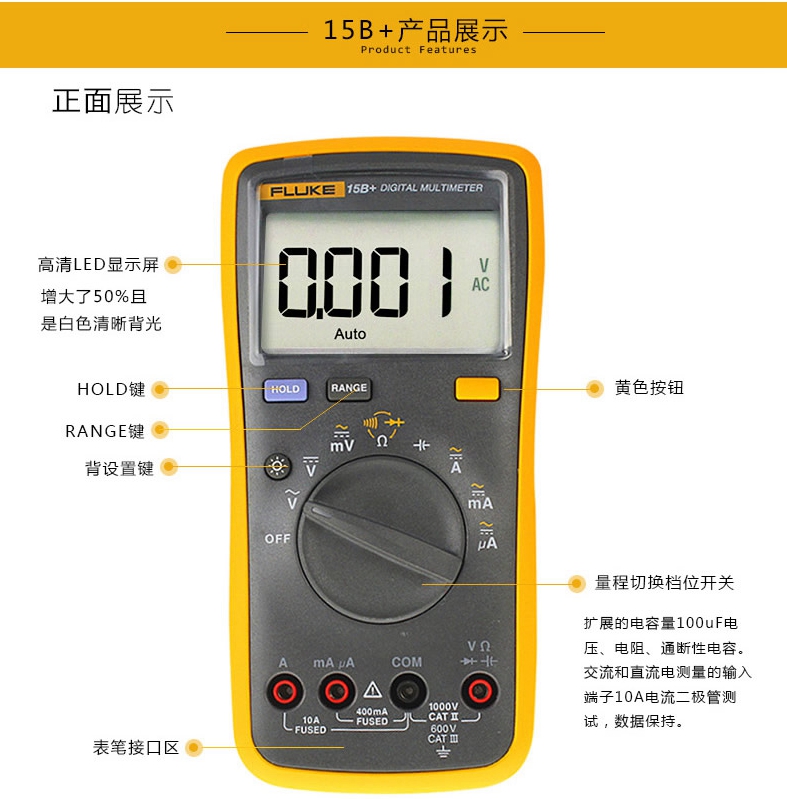

На передней панели мультиметров расположены: жидкокристаллический дисплей, разъёмы для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы.

Различие моделей мультиметров заключается в отсутствии у модели Fluke 15В+ режима измерения температуры, частоты переменного тока, коэффициента заполнения.

Программное обеспечение

Конструкция мультиметров исключает возможность несанкционированного влияния на программное обеспечение мультиметров и измерительную информацию. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения мультиметров

Наименование

программного

обеспечения

Идентификационное

наименование

программного

обеспечения

версии

ПО

Цифровой идентификатор программного обеспечения (контрольная сумма)

Алгоритм

вычисления

идентификатора

ПО

ПО для мультиметров цифровых Fluke 15B+

Fluke 15B+ Firmware

v 1.0

Отсутствует

Отсутствует

ПО для мультиметров цифровых Fluke 17B+

Fluke 17B+ Firmware

v 1.0

Отсутствует

Отсутствует

Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».

Технические характеристики

Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 — 9.

Таблица 2 — Измерение напряжения постоянного тока

Верхняя

граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

400 мВ

± (0,01 U + 1 мВ)

± (0,01 U + 1 мВ)

4 В

± (0,005 U + 0,003 В)

± (0,005 U + 0,003 В)

40 В

± (0,005 U + 0,03 В)

± (0,005 U + 0,03 В)

400 В

± (0,005 U + 0,3 В)

± (0,005 U + 0,3 В)

1000 В

± (0,005 U + 3 В)

± (0,005 U + 3 В)

Примечание — U — измеренное значение напряжения, В (мВ)

Таблица 3 — Измерение напряжения переменного тока

Верхняя

граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

400 мВ

± (0,03 U + 0,3 мВ)

± (0,03 U + 0,3 мВ)

4 В

± (0,01 U + 0,003 В)

± (0,01 U + 0,003 В)

40 В

± (0,01 U + 0,03 В)

± (0,01 U + 0,03 В)

400 В

± (0,01 U + 0,3 В)

± (0,01 U + 0,3 В)

1000 В

± (0,01 U + 3 В)

± (0,01 U + 3 В)

Примечание

1    U — измеренное значение напряжения, В (мВ)

2    Значения погрешности указаны для диапазона частот от 45 до 500 Гц

Верхняя

граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

400 мкА

± (0,015 I + 0,3 мкА)

± (0,015 I + 0,3 мкА)

4000 мкА

± (0,015 I + 3 мкА)

± (0,015 I + 3 мкА)

40 мА

± (0,015 I + 0,03 мА)

± (0,015 I + 0,03 мА)

400 мА

± (0,015 I + 0,3 мА)

± (0,015 I + 0,3 мА)

4 А

± (0,015 I + 0,003 А)

± (0,015 I + 0,003 А)

10 А

± (0,015 I + 0,03 А)

± (0,015 I + 0,03 А)

Примечание — I — измеренное значение силы тока, А (мкА, мА)

Таблица 5 — Измерение силы переменного тока

Верхняя

граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

400 мкА

± (0,015 I + 0,3 мкА)

± (0,015 I + 0,3 мкА)

4000 мкА

± (0,015 I + 3 мкА)

± (0,015 I + 3 мкА)

40 мА

± (0,015 I + 0,03 мА)

± (0,015 I + 0,03 мА)

400 мА

± (0,015 I + 0,3 мА)

± (0,015 I + 0,3 мА)

4 А

± (0,015 I + 0,003 А)

± (0,015 I + 0,003 А)

10 А

± (0,015 I + 0,03 А)

± (0,015 I + 0,03 А)

Примечание

1    I — измеренное значение силы тока, А (мкА, мА)

2    Значения погрешности указаны для диапазона частот от 40 до 400 Гц

Таблица 6 — Измерение температуры с помощью термопары

Диапазон измерений, °С

Пределы основной абсолютной допускаемой погрешности измерений

От минус 55 до 0

± (0,09 Т+ 2°С)

От 0 до 50

2 °С

От 50 до 400

± (0,02 Т+ 1°С)

Примечание

1    T — измеренное значение температуры, °С

2    Данный режим измерений реализован только в модели Fluke 17B+

3    Значения погрешности указаны без учёта погрешности, вносимой измерительным преобразователем

Таблица 7 —

Измерение электрического сопротивления

Верхняя

граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

400 Ом

± (0,005 R + 0,3 Ом)

± (0,005 R + 0,3 Ом)

4 кОм

± (0,005 R + 0,002 кОм)

± (0,005 R + 0,002 кОм)

40 кОм

± (0,005 R + 0,02 кОм)

± (0,005 R + 0,02 кОм)

400 кОм

± (0,005 R + 0,2 кОм)

± (0,005 R + 0,2 кОм)

4 МОм

± (0,005 R + 0,002 МОм)

± (0,005 R + 0,002 МОм)

40 МОм

± (0,015 R + 0,03 МОм)

± (0,015 R + 0,03 МОм)

Примечание — R — измеренное значение электрического сопротивления, Ом (кОм, МОм)

Таблица 8 — Измерение частоты переменного тока

Верхняя граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

50 Гц

± (0,001 F + 0,03 Гц)

500 Гц

± (0,001 F + 0,3 Гц)

5 кГц

± (0,001 F + 0,003 кГц)

50 кГц

± (0,001 F + 0,03 кГц)

100 кГц

± (0,001 F + 0,3 кГц)

Примечания

1    Данный режим измерений реализован только в модели Fluke 17B+

2    F — измеренное значение частоты переменного тока, Гц (кГц)

Таблица 9 — Измерение электрической емкости

Верхняя граница

диапазона

измерений

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

Модель Fluke 15B+

Модель Fluke 17B+

40 нФ

± (0,02 C + 0,05 нФ)

± (0,02 C + 0,05 нФ)

400 нФ

± (0,02 C + 0,5 нФ)

± (0,02 C + 0,5 нФ)

4 мкФ

± (0,05 C + 0,005 мкФ)

± (0,05 C + 0,005 мкФ)

40 мкФ

± (0,05 C + 0,05 мкФ)

± (0,05 C + 0,05 мкФ)

400 мкФ

± (0,05 C + 0,5 мкФ)

± (0,05 C + 0,5 мкФ)

1000 мкФ

± (0,05 C + 5 мкФ)

± (0,05 C + 5 мкФ)

Примечание — C — измеренное значение электрической ёмкости, мкФ (нФ)

Таблица 10 — Измерение коэффициента заполнения

Диапазон измерений, %

Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С

От 1 до 99

± 1 %

Примечание

1    Значения погрешности действительны для частоты сигнала 50 и 60 Гц

2    Данный режим измерений реализован только в модели Fluke 17B+

Таблица 11 — Основные технические характеристики мультиметров

Наименование характеристики

Значение

Для температур менее +18 и более +28 °С в дополнительная погрешность не превышает: 0,1

пределах рабочего диапазона температур х (предел основной погрешности) / °С

Диапазон рабочих температур, °С

от 0 до 40

Относительная влажность, не более

75 % при температуре 40 °С

Г абаритные размеры(длина х ширина х высота), мм

183 х 91 х 49,5

Масса, г, не более

455

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на корпус мультиметров в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят: мультиметр

—    1 шт.;

—    1 шт.;

—    1 компл.;

—    1 экз.

руководство пользователя элементы питания (установлены) методика поверки

Поверка

осуществляется в соответствии с документом МП 59778-15 «Мультиметры цифровые Fluke 15B+, Fluke 17B+. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.10.2014 г.

Основное оборудование, необходимое для поверки:

— калибратор универсальный Fluke 5520А. Диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В, пределы допускаемой погрешности: ±

0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц — 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 — 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ, пределы допускаемой погрешности : ± 0,4 %.

— генератор сигналов произвольной формы Agilent 33220А. Пределы допускаемой погрешности воспроизведения частоты: ± 0,005 %, пределы допускаемой погрешности воспроизведения напряжения: ± 1 %

Сведения о методах измерений

Мультиметры цифровые Fluke 15B+, Fluke 17B+. Руководство пользователя.

Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым Fluke 15B+, Fluke 17B+

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

FLUKE — 15B+, надежно, качественно, дорого

После покупки дорогого мультиметра я уже как то думал отойти от темы обзоров на такие измерительные приборы. Но видно тяга ко всякому инструменту оказалась сильнее меня и увидев прибор известной фирмы Fluke, я решил взять его для обзора.

Я практически уверен, что большинство читателей скажут, зачем нужен прибор за такие деньги если можно купить за 10-15 долларов что то с такими же возможностями.
И конечно они будут по своему правы, при желании есть куча более дешевых и даже более функциональных приборов, но я бы разделил мультиметры на три категории:
1. Дешевые поделки, клоны известных приборов среднего класса.
2. Фирменные приборы среднего класса, например тот же Uni-T, Mastech.
3. Именитые бренды, Fluke, Agilent.
Конечно границы условны и иногда пересекаются, но думаю общая картина понятна.

Приборы первой категории обычно берут туда, где его проще потом выкинуть, чем ремонтировать. Как вариант — для совсем начинающих радиолюбителей.
Вторая категория это уже в основном полупрофессиональный класс, здесь приборы часто имеют большую функциональность, приемлемую точность, но иногда хромает качество.
Третья категория это часто приборы профессионального класса, где цена особого значения уже не имеет и стоит вопрос качества и надежности.

Приборы первой и второй группы обозревали уже много раз, в том числе и я, а вот приборы третьей группы как то обошли вниманием. В основном обзоров таких приборов мало по одной причине — цена.
Но так как я могу взять прибор для обзора, то решил показать (а заодно и сам посмотреть), что такое фирменный (пусть и произведенный в Китае) прибор.

Для начала что такое Fluke, если провести аналогии, то это Hilti в мире инструментов или Panasonic в мире ноутбуков.
Изначально фирма американская, на рынке присутствует уже почти 70 лет, занимается исключительно измерительными инструментами. Один из их топовых приборов фигурировал в этом обзоре.
Как и у многих других фирм, часть производства находится в Китае, но это не значит что приборы «китайские», так как контроль качества все таки куда жестче, чем в более дешевых сегментах.

Немного забегу вперед и покажу одну интересную табличку.
Из нее можно понять, что отличия между американским и китайским прибором могут вообще заключаться только в одном компоненте, например крышке батарейного отсека.


На этом вступительную часть закончу, кто хочет подробностей, может почитать про данную фирму в википедии, а я перейду к обзору.
Обзор сегодня будет в основном состоять из фотографий, так как комментировать особо и нечего 🙂

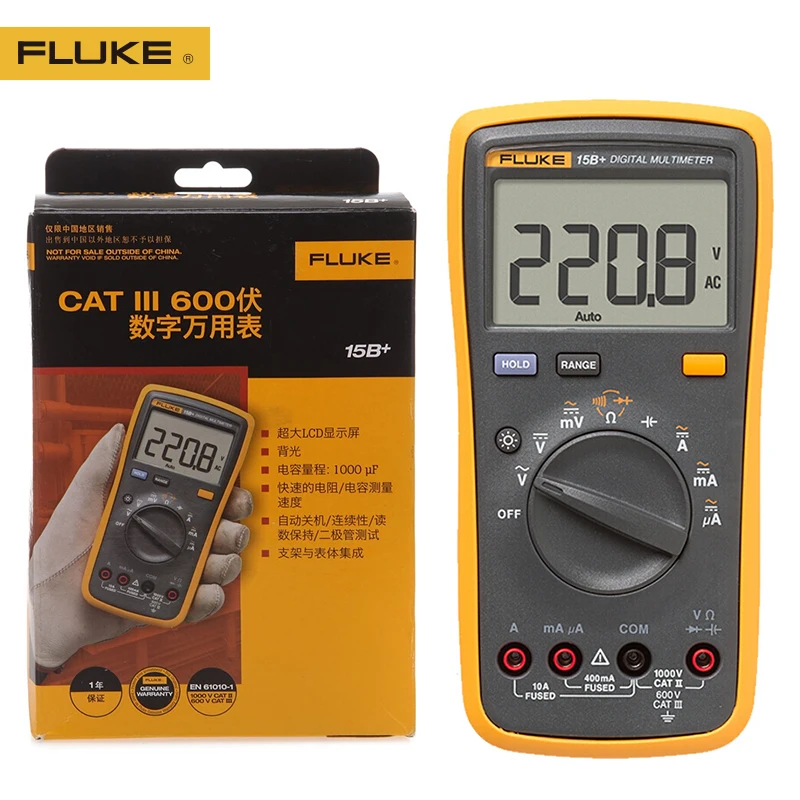

Коробке немного досталось в пути, но она с честью выдержала испытание почтовыми службами, упаковкой в общий пакет и полетом на самолете.
Что интересно, сверху прибор имеет надпись — Не для продажи за пределами Китая, но разве нас это остановит 🙂

FLUKE — 15B+, надежно, качественно, дорого

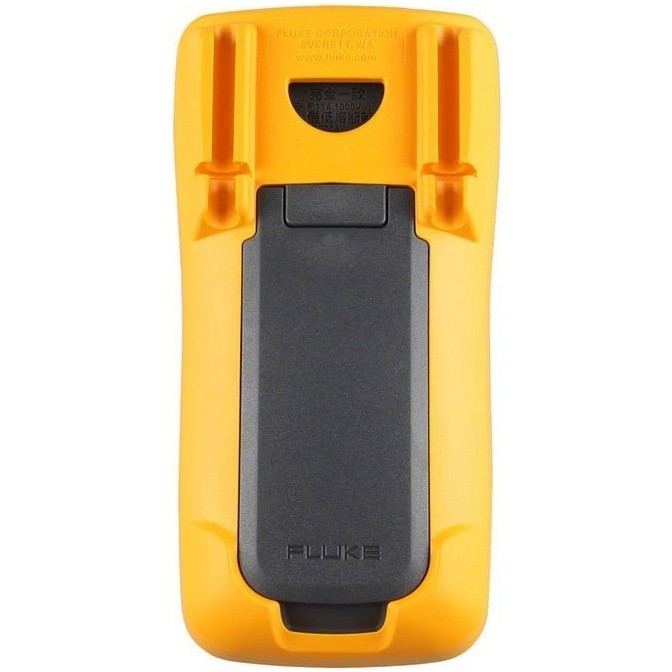

С обратной стороны табличка, в которой указаны основные ТТХ прибора, а также его отличия от других приборов этой серии.

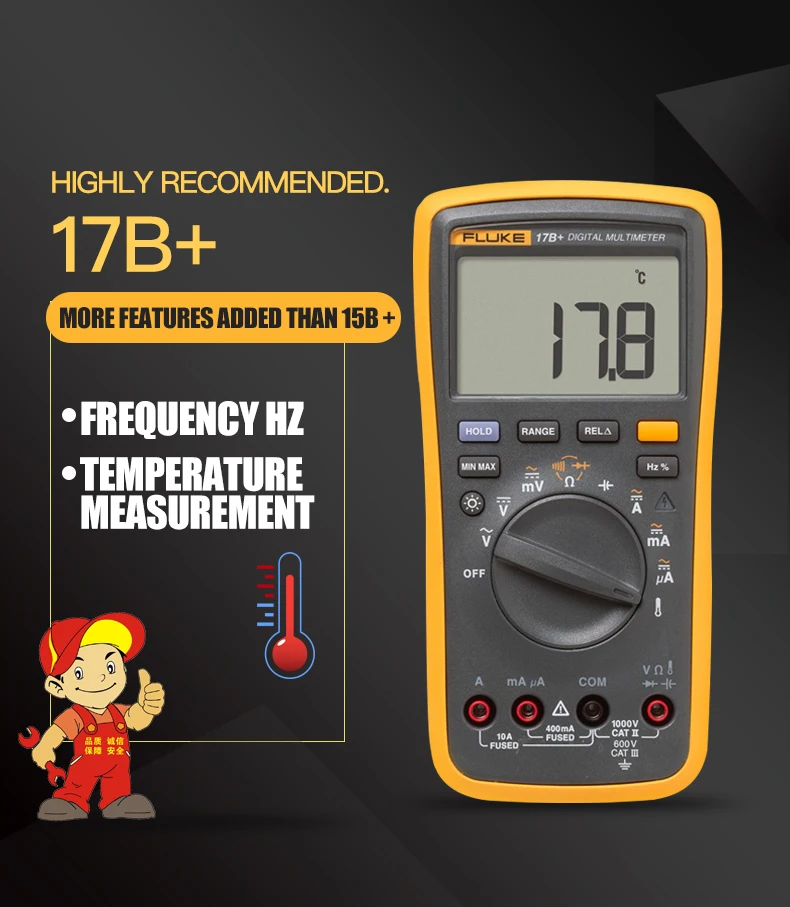

В данной серии существует три прибора, отличающихся своими возможностями. При заказе я выбрал самый недорогой, так как посчитал, что измерение температуры и частоты не имеет значения при общей оценке прибора, да и как по мне, второстепенно.

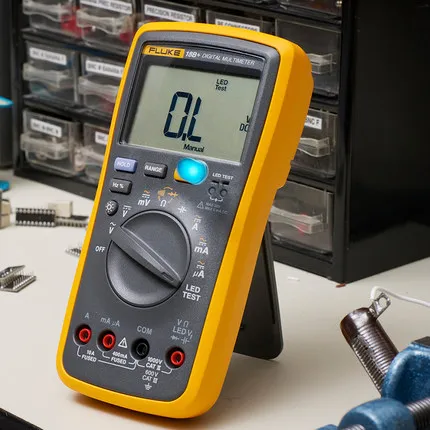

Кстати, один из приборов имеет весьма необычную функцию — проверка светодиодов, а точнее их исправности и определение полярности. В остальном же отличия более дорогих приборов коснулись добавления функции измерения температуры и частоты.FLUKE — 15B+, надежно, качественно, дорого
Общие характеристики приборов:FLUKE — 15B+, надежно, качественно, дорого
Более подробные характеристики я спрячу под спойлер.
Инструкция на русском языке доступна по ссылке.FLUKE — 15B+, надежно, качественно, дорогоFLUKE — 15B+, надежно, качественно, дорого

Интересно что прибор упакован в лоток из вторсырья, в таких лотках часто продают яйца, но при этом в комплекте дали кучу документации в бумажном, глянцевом виде.
В одном месте сэкономили, в другом потратили :)FLUKE — 15B+, надежно, качественно, дорого

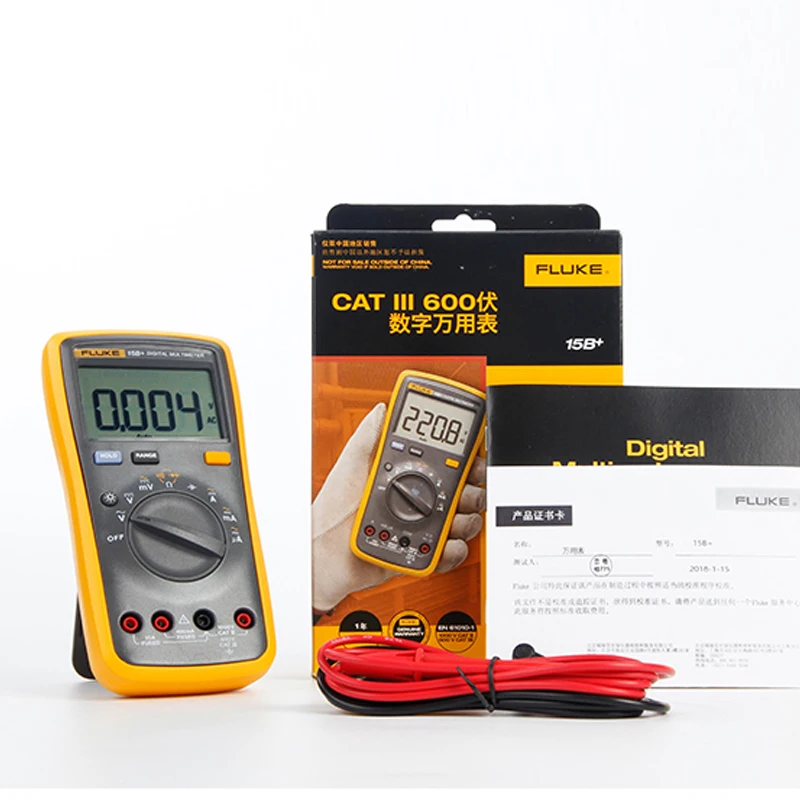

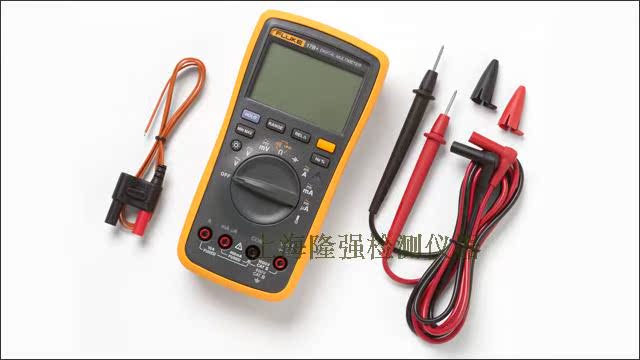

Комплект не просто спартанский, а просто минимально возможный:
1. Мультиметр
2. Комплект щупов
3. Куча бумажной макулатурыFLUKE — 15B+, надежно, качественно, дорого
Буквально пару слов о документации, которую дали в комплекте.
Ее действительно много, впрочем это типичная черта дорогих приборов, частично чтобы показать солидность, частично для удобства.FLUKE — 15B+, надежно, качественно, дорого
Инструкция хоть и на китайском, но с кучей картинок, из которых можно даже понять что и как измерять. Выше я дал ссылку на русскоязычный вариант инструкции.FLUKE — 15B+, надежно, качественно, дорого
Также дали гарантийный талон и сертификат.FLUKE — 15B+, надежно, качественно, дорого
Ну и в качестве рекламы целый буклет о всяких измерительных приборах данной фирмы.
Если делать нечего, то можно полистать. Буклет на китайском, но так как картинок много, то тоже будет интересно :)FLUKE — 15B+, надежно, качественно, дорого

Щупы.
Я не сказал бы что они мне понравились. Немного жестковат провод, да и диаметр провода не очень большой, но это скорее я уже стал привередливым.
Зато конструкция соответствует нормам безопасности. Имеются съемные колпачки, которые в установленном состоянии уменьшают длину не изолированной части щупов буквально до пары миллиметров.FLUKE — 15B+, надежно, качественно, дорого

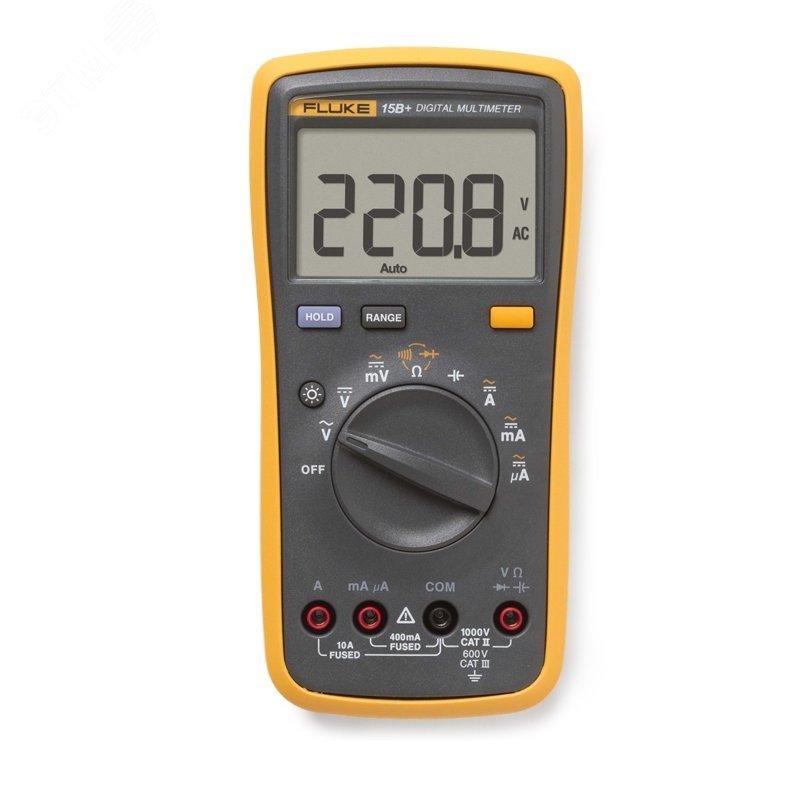

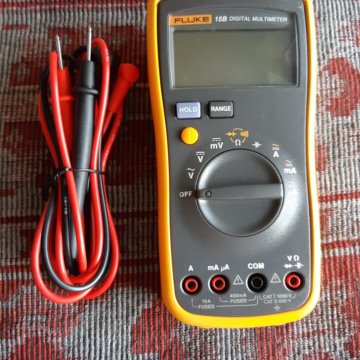

Мультиметр.
Первое впечатление, когда взял в руки — он тяжелый.
Я не скажу что он именно тяжелый, но при небольшом размере он кажется именно увесистым, это факт.FLUKE — 15B+, надежно, качественно, дорого
По габаритам он почти как Uni-T 61E и заметно уступает моему 181А.
Но какой же у него удобный дисплей, я потом это неоднократно оценил. Большая высота цифр, хороший контраст при взгляде спереди/сбоку, правда при взгляде сверху контраст падает, но в рабочем положении дисплей читается отлично.FLUKE — 15B+, надежно, качественно, дорого
Масса прибора с элементами питания составляет 464 грамма.FLUKE — 15B+, надежно, качественно, дорого
Для примера 61Е, при таких же размерах, весит на 100 грамм меньше, а 181А всего на 150 больше.FLUKE — 15B+, надежно, качественно, дорого

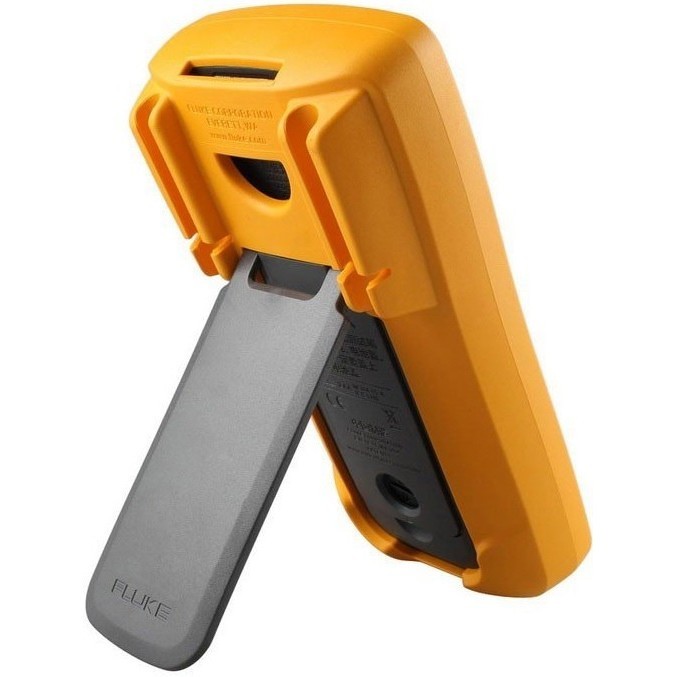

Прибор конечно же имеет возможность вертикальной установки. Стоит отметить что лапка фиксируется очень жестко в закрытом состоянии и вполне отчетливо в открытом.
Конечно это все касается нового прибора, через время думаю станет немного помягче.
Так как корпус прибора имеет защиту в виде резиновой «калоши», то по столу не скользит, это плюс.FLUKE — 15B+, надежно, качественно, дорого

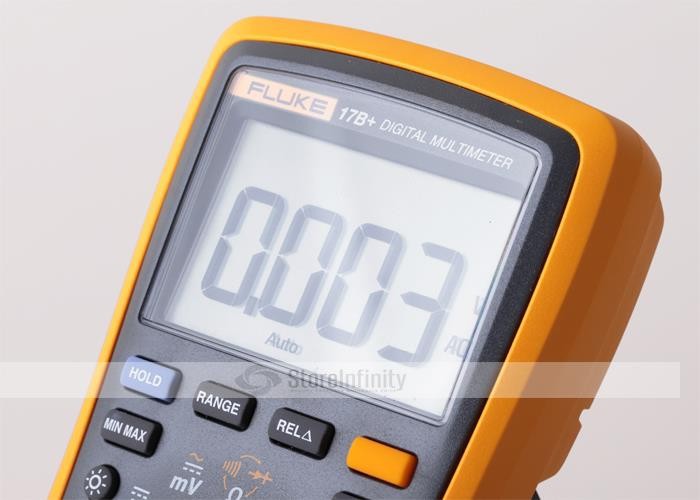

Дисплей универсальный для всех приборов данной серии, в обозреваемом приборе используется лишь малая часть его возможностей.
Как я выше писал, цифры четкие и большие, люди с плохим зрением это однозначно оценят.FLUKE — 15B+, надежно, качественно, дорого

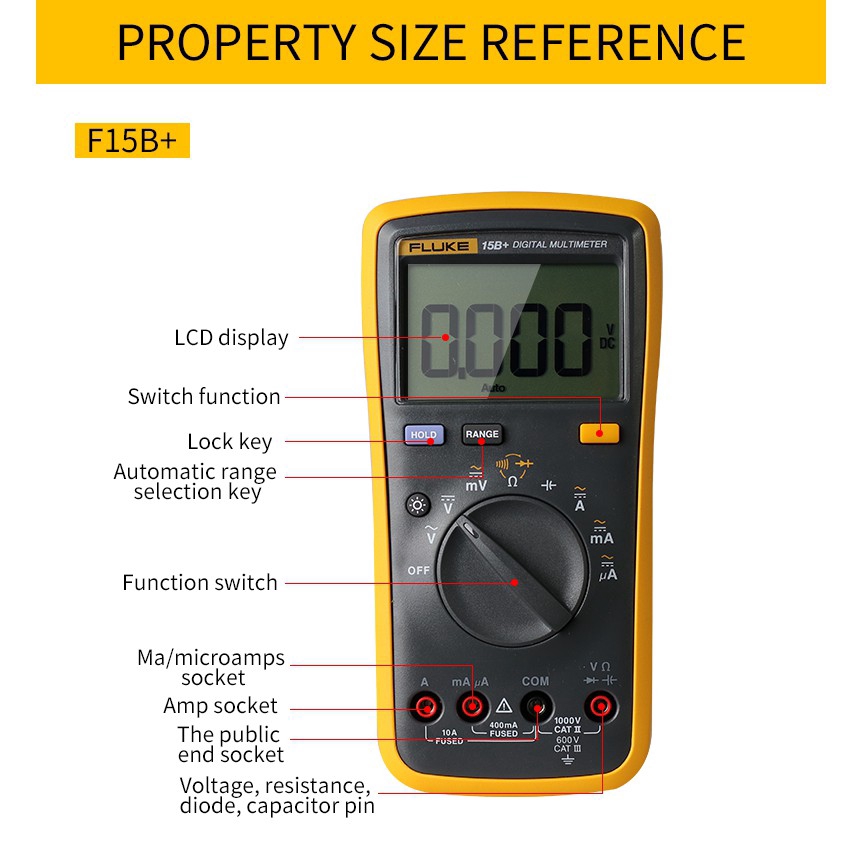

Управление.
Вверху расположены три кнопки:
Синяя — удержание показаний.
Черная — ручной выбор предела измерения
Желтая — включение дополнительных режимов измерений, помеченных тем же цветом около переключателя режимов.

Ниже расположена еще одна кнопка — включение подсветки. Подсветка неяркая и при фотографировании ее тяжело показать, в конце обзора я ее продемонстрирую в небольшом видео.
Подсветка имеет автооключение через 2 минуты, довольно удобный интервал времени, куда удобнее 15 секунд, как в некоторых приборах.

Переключатель режимов совмещен с выключателем питания, также прибор имеет автоматическое отключение через 20 минут.
Режимы работы понятны из графических обозначений. по умолчанию прибор работает в режиме измерения постоянного тока/напряжения (кроме верхнего предела, там постоянное и переменное напряжение выбирается самим переключателем), переключение на режим переменного тока/напряжения осуществляется при помощи дополнительной кнопки.
В принципе логично, например я чаще измеряю постоянный ток/напряжение.
Маркировка четкая и отлично читаемая.

FLUKE — 15B+, надежно, качественно, дорого
Входных клемм стандартно четыре, расположены они не менее стандартно.
Вот только серая маркировка назначения клемм на черном корпусе не очень удобна, белая/красная/желтая смотрелась бы куда лучше.FLUKE — 15B+, надежно, качественно, дорого
Вид, так сказать, целиком :)FLUKE — 15B+, надежно, качественно, дорого
Как я говорил, прибор «упакован» в резиновую «калошу». Резина довольно мягкая и имеет немного шероховатую фактуру, в руке не скользит, да и так как размер не очень большой, то держать удобно.
Вверху присутствует отверстие для специального ремня, чтобы подвешивать прибор при работе.
Очень жаль что не положили ремень в комплекте, а только показали и предложили купить отдельно.FLUKE — 15B+, надежно, качественно, дорого
Крышка батарейного отсека (та что выпускается в двух вариантах, английском и китайском) фиксируется при помощи поворотного механизма, а не при помощи привычных финтов или саморезов. Открывается отсек путем поворота механизма на 180 градусов.
Я пробовал открывать ногтем, очень тяжело, но в принципе реально, лучше пользоваться плоской отверткой.FLUKE — 15B+, надежно, качественно, дорого
Питается прибор от двух батареек размера АА, на мой взгляд это лучше чем привычная Крона.
Заявляется о минимум 500 часов непрерывной работы, или примерно 2 месяца при работе 8 часов в день.
Любопытна конструкция отсека, одна пара контактов находится в самом мультиметре, а вторая на съемной части. Крышка фиксируется плотно и жестко, даже возможно немного неудобно, собственно из-за жесткости.FLUKE — 15B+, надежно, качественно, дорого
В комплекте дали не только неплохие щелочные батарейки, а и очень свежие, срок пригодности до 2021 года!FLUKE — 15B+, надежно, качественно, дорого
Первое что я заметил, когда вынул батарейки, это небольшая наклеечка, на которой написано что то о калибровке.FLUKE — 15B+, надежно, качественно, дорого
Путем нехитрых манипуляций извлекаем прибор из «калоши», так как разобрать его без этого не выйдет.FLUKE — 15B+, надежно, качественно, дорого
В верхней части присутствует информация об установленных предохранителях, необходимая для подбора замены.FLUKE — 15B+, надежно, качественно, дорого
Без «обертки» мультиметр выглядит гораздо проще и компактнее. В принципе пользоваться им можно и так, а в домашних условиях может даже удобнее.FLUKE — 15B+, надежно, качественно, дорого
Выкручиваем шесть саморезов (четыре по углам и два в батарейном отсеке) и добираемся до внутренностей.FLUKE — 15B+, надежно, качественно, дорого
Дальше будет много фото разборки, потому как я немного увлекся и просто смаковал этот процесс 🙂
На вид все просто отлично, а первое что бросается в глаза, это темно зеленый цвет текстолита.
Такой текстолит я встречал в фирменных (в том числе американских) устройствах, кто видел, узнает его.FLUKE — 15B+, надежно, качественно, дорого
Основной измерительный узел, на вид схемотехника 80-х, но до чего же красиво и аккуратно.
Про смытый флюс даже можно и не говорить, но так как уже сказал, то уточню, плата чистейшая.FLUKE — 15B+, надежно, качественно, дорого
Как ни странно, но в приборе применена микросхема «капля», причем это не особенность «китайской» сборки, встречалась информация, что такое возможно даже в «американцах».FLUKE — 15B+, надежно, качественно, дорого
А вот подстроечных элементов в приборе нет вообще, вся калибровка выполняется программно.
С одной стороны это минус, нельзя самому ничего изменить, но это же и плюс, нельзя самому ничего поломать :)FLUKE — 15B+, надежно, качественно, дорого
Узел защиты от всплесков напряжения и перегрузки, также красиво и аккуратно.
Причем что удивительно, узел этот содержит меньше элементов чем в приборах среднего ценового сегмента. Но при этом считается, что у Fluke защита сделана лучше, проверить не могу, потому спорить не буду.FLUKE — 15B+, надежно, качественно, дорого
По обоим входам измерения тока установлены предохранители.
Единственный минус, для замены предохранителей необходимо разбирать прибор, это показано и в инструкции.FLUKE — 15B+, надежно, качественно, дорого
Токовые шунты по двум пределам, 10А и 400мА. Я не знаю есть ли, и если есть, то где, шунт для измерения по пределу мкА, потому как шунты на фото скорее всего относятся к двум из трех пределов.FLUKE — 15B+, надежно, качественно, дорого
Немного «начинки» прибора.
1,2. Установлены две микросхемы HC148, которые судя по даташиту представляют из себя энкодеры 8:3. Не совсем понимаю их назначение здесь, разве что как коммутаторы.
Справа виден небольшой операционный усилитель, предположительно для измерения тока.
3. Также видна микросхема флеш памяти, где скорее всего хранятся калибровочные данные прибора.
4. Пищалка, ну пищалка как пищалка, вот только не совсем понимаю маркировку, судя по которой она на 12 Вольт, ну не на 1 Вольт же.FLUKE — 15B+, надежно, качественно, дорого
Предохранители Eaton серии Bussmann. Отличные качественные предохранители, впрочем я примерно так и предполагал.
Предохранители на ток 440мА и 11А при заявленных пределах 400мА и 10А соответственно.
Максимальный разрывной ток составляет соответственно 10 и 20кА, что очень немало, да и сами предохранители выполнены на вид как из тканого материала, хотя скорее всего это керамика.
Естественно оба предохранителя рассчитаны на 1000 Вольт, что соответствует заявленному классу безопасности прибора.FLUKE — 15B+, надежно, качественно, дорого
Место установки предохранителей, любопытно, но последовательно с предохранителем на 440мА включен дроссель.FLUKE — 15B+, надежно, качественно, дорого
Откручиваем четыре винта, которые крепят контактные лепестки к клеммам прибора. На винтах присутствуют следы от краски, которая должна препятствовать самопроизвольному выкручиванию винтов. Мелочь, но на других приборов я такого не встречал.FLUKE — 15B+, надежно, качественно, дорого
Выкручиваем еще четыре самореза и достаем плату из корпуса.
Здесь также видно, что корпус универсальный под все типы мультиметров этой серии.FLUKE — 15B+, надежно, качественно, дорого
Сбоку спряталась непонятная гирлянда из последовательно включенных резисторов общим номиналом 1.001МОм, я думаю что это резисторы входного делителя, но затрудняюсь сказать точно.FLUKE — 15B+, надежно, качественно, дорого
На фото не видно, но вся контактная группа довольно обильно смазана, также смазка присутствует и сверху диска переключателя.
К слову о переключателе, ход приятно мягкий с отчетливыми щелчками, хотя мне кажется у всех более-менее нормальных приборов точно такой же механизм.
Подвижные контакты расположены каким то хитрым образом, понятным одним лишь разработчикам :)FLUKE — 15B+, надежно, качественно, дорого
Под дисплеем пусто, только дорожки. Этим объясняется большое количество элементов с противоположной стороны платы, разработчики не стали разносить компоненты по разным сторонами платы.
Также видно, что присутствуют и контактные площадки для кнопок, а с обратной стороны платы я наблюдал отсутствующие компоненты.
Но что интересно, одна из модификация прибора умеет прозванивать светодиоды, а места под разъем, для подключения светодиодов, не наблюдается. Потому не факт что плата совсем универсальная.FLUKE — 15B+, надежно, качественно, дорого
Прибор в полностью разобранном состоянии и примерно в том порядке, в котором разбирался.FLUKE — 15B+, надежно, качественно, дорого
Собираем все в кучку и переходим к тестам.
Первый тест скорее даже не тест, а лишь дополнительная информация для пользователей.
При этой проверке я измерил некоторые возможно необходимые параметры, перечислю их:
1. Входное сопротивление прибора около 11МОм.
2. Напряжение на клеммах прибора при измерении сопротивления — 0.28 Вольта
3. Напряжение на клеммах в режиме звуковой прозвонки — 0.53 Вольта
4. Ток КЗ при этом составляет 177мкА
5. Напряжение на клеммах в режиме проверки переходов полупроводников — 2.35 Вольта, хватит большинству светодиодов.
6. Ток КЗ в этом режиме — 0.54мАFLUKE — 15B+, надежно, качественно, дорого
Так как у меня дома имеется точный источник опорных напряжений, то следующий тест это проверка корректности измерения этих напряжений.
Плата выдает 2.5 — 5.0 — 7.5 и 10.0 Вольт, результат измерения на фото, как по мне, то все просто отлично.
На самом деле плата выдает не точно эти напряжения, но в рамках данного прибора это не имеет никакого значения проще значения округлить.FLUKE — 15B+, надежно, качественно, дорого
Перед сравнительными тестами я провел немного необычный тест, максимально отображаемое значение. Чем это значение выше относительно заявленного, тем лучше.
Данный прибор имеет разрешение 4000, но при это гарантированно показать может до 4397, но думаю что может и 4399, просто выставить такое значение очень тяжело.
10% превышение, просто отлично, вообще без вопросов.FLUKE — 15B+, надежно, качественно, дорого
Так как я не могу выставлять точные значения «в ноль», то я просто старался приблизиться максимально ближе к заявленному пределу.
Справа результат измеренный приборов с базовой точность на порядок выше чем у обозреваемого. Конечно правильнее было бы использовать калибратор, но я считаю что и такой сравнительный тест более чем достаточен.
Прибор показал полное соответствие заявленным характеристикам, причем с довольно большим запасом.FLUKE — 15B+, надежно, качественно, дорого
При измерении постоянного тока картина еще лучше, чем при измерении напряжения. По крайней мере при таком способе проверки.FLUKE — 15B+, надежно, качественно, дорого
С корректным тестированием переменного напряжения и тока я пока испытываю некоторые трудности, думаю что временные, потому смог лишь сравнить показания при измерении сетевого напряжения и как по мне, здесь также все отлично.FLUKE — 15B+, надежно, качественно, дорого
А вот при проверке точности измерения емкости прибор подкачал, я ожидал куда более корректной работы.
Конечно погрешность при измерении малых емкостей можно списать на то, что прибор не умеет проводить относительные измерения и соответственно компенсировать емкость щупов, но завышение результатов измерения больших емкостей мне непонятно.

Хотя с другой стороны, при измерении конденсаторов емкостью выше 100нФ (а возможно и начиная с 20-30), показания находятся в допуске.
Например производитель заявляет точность 5%+5зн, это значит что конденсатор с номиналом 725мкФ (показания правого прибора), может показать 725х1.05+5=766мкФ, на дисплее мы видим 749, что вполне нормально.
При попытке измерить конденсатор емкостью 4700мкФ прибор надолго задумался, так надолго, что мне даже надоело считать секунды и я занялся своими делами, но в итоге измерить его не смог, верхний предел прибора 1000мкФ, «маловато будет».

Уже скорее ради эксперимента проверил конденсатор емкость 10мФ при помощи своего Юнит 181А, прибор на некоторое время задумался, выдав надпись — разряд, потом через несколько секунд выдал результат.

FLUKE — 15B+, надежно, качественно, дорого
Тест точности измерения сопротивления также будет относительным.
Контрольный прибор имеет точность измерения 0.05%, проверяемый всего 0.5%, потому такой тест более чем допустим.
Сначала я хотел расписать номиналы, резисторов, которые проверяю и их точность, но так как их точность также заметно ниже контрольного мультиметра и составляет 0.5-0.25%, то не вижу в этом смысла.
Могу лишь сказать, обозреваемый прибор сдал этот экзамен на отлично, заметно превысив паспортные характеристики, погрешность была в основном в последнем значке, который можно сказать что вообще не в счет.
Интересно что при замыкании щупов прибор сначала показывает значение 0.3-0.2-0.1, а потом вообще 0.0.
Я не знаю что это, но очень похоже на автоустановку нуля, но так как такая функция не заявлена, то не буду утверждать.FLUKE — 15B+, надежно, качественно, дорого
В качестве дополнения небольшое видео тестов.
Сначала идет демонстрация функция прибора и подсветки, затем демонстрация скорости работы автоматики выбора предела измерения, а в конце сравнение скорости работы АЦП.
Хоть разница с Юнит 181А всего в 1.5 раза, но это все равно заметно.
Обозреваемый прибор измеряет 3 раза в секунду, а Юнит 181А всего 2 раза в секунду.
Приношу извинение за качество видео, снимал на тапок фотоаппарат, который очень неудобно было держать.


Ну и конечно же фото в руке, в которой сидит он отлично 🙂
Удобен он в основном за счет не совсем прямоугольной формы корпуса, в районе переключателя корпус уже, а в районе дисплея — шире.FLUKE — 15B+, надежно, качественно, дорого
Ну и конечно же резюме.
Плюсы
Надежный
Достаточно точный
Качественная сборка
Хорошо реализованная защита.
Питание от двух элементов АА
Большая автономность
Подсветка с большим временем автоотключения

Минусы
Большая погрешность при измерении малых емкостей.
Для замены предохранителей надо открывать корпус
Совсем скромная комплектация
Цена

Мое мнение. Для начала вы наверное уже заметили, что «даже на солнце есть пятна», т.е. недостатки есть даже у фирменных, дорогих вещей.
Но даже с этими недостатками прибор действительно хороший, как ни странно ключевое у этих серий даже не точность, а надежность. Приборы этой фирмы в основном и любят за их крепкий корпус, хорошую электрическую защиту и неубиваемость.
Из всего списка минусов меня наверное расстроила только большая погрешность при измерении небольших (до 20-30нФ) емкостей.
Остальные минусы скорее особенность, так как цена вытекает из «фирменности» изделия, комплектация минимальна, но особо к нему больше ничего и не надо, а неудобная замена предохранителей, так производитель и не предполагает, что их часто будут менять 🙂

На этом все, как всегда буду рад вопросам, предложениям тестов и просто обсуждению, так как обсуждение иногда бывает полезнее самого обзора.
Для обзора я попросил сделать скидку на данный прибор, в ответ мне дали купон GB32F, с которым цена составит 69.99.

В комментариях мне дали ссылку на доработку данного мультиметра, превращающую его в более дорогую модель.
Хотя конечно доработка, это сильно сказано, так как по сути надо добавить две кнопки (а точнее нажимные части кнопок) и подпилить переключатель, чтобы он мог повернуться в дополнительное положение.
Но все равно, можно получить прибор с большим функционалом за те же деньги.
Более подробно доработка описана здесь, хотя и с другой платой, но формально это та же самая переделка.

1. Переключатель должен поворачиваться еще на одно деление правее чем до переделки, тогда можно измерять температуру при помощи термопары.
2. Верхний ряд, третья кнопка (отсутствующая, левее желтой), режим относительных измерений.
3, 4. Нижний ряд, правая кнопка (отсутствующая, должна быть под желтой), измерение частоты и периода.

FLUKE — 15B+, надежно, качественно, дорого

Товар предоставлен для написания обзора магазином.

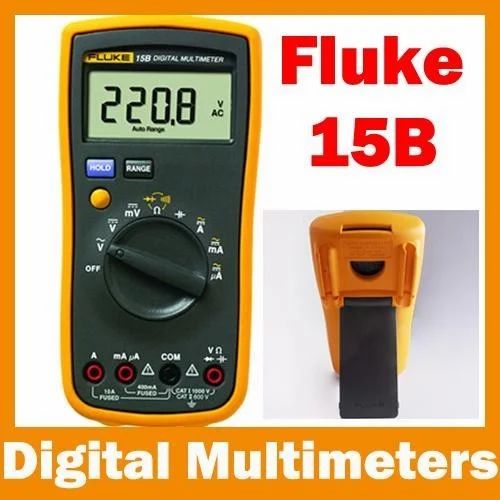

Fluke 15B мультиметр

Прибор снят с производства.

Замена Fluke 15B+

Если вам всегда хотелось иметь мультиметр Fluke, обратите внимание на цифровые мультиметры Fluke 15B. Разработанные и изготовленные в соответствии с высокими требованиями стандартов Fluke по прочности, надежности и точности. Новые мультиметры Fluke 15B имеют:

Функции измерения переменного напряжения, постоянного напряжения, сопротивления, емкости, проверки целостности цепей со звуковым сигналом, проверки диодов, измерения переменного и постоянного тока, а так же прочный чехол.

Прочную и безопасную конструкцию – все входы, диапазоны и функции имеют защиту от напряжения до 1000 В.

Измерительные щупы, элементы питания и русскоязычное руководство по эксплуатации.

Хараетеристика:

Основная погрешность на постоянном напряжении 0,5%

Цифровой дисплей с разрядностью 4,000, обновляется 3 раза в секунду

Автоматический и ручной выбор диапазона измерений при помощи кнопки RANGE

Удержание показаний на дисплее для удобства пользователя

Проверка диодов и проверка целостности цепи со звуковым сигналом

Чехол с отверстием для подвешивания

Категории безопасности МЭК 1010-1: CAT I 1000 V, CAT II 600 V, CAT III 300 V

Спящий режим

Крышка батарейного отсека позволяет просто менять батареи

Гарантия 1 год

Стандартный срок службы батарей 500 часов

Технические характеристики

Переменное напряжение

Диапазон

От 0,1 мВ до 1000 В

Наилучшее значение погрешности

± (1.0 % + 3 ед.мл.разр.)

Диапазон частот

От 40 Гц до 500 Гц

Постоянное напряжение

Диапазон

От 0,1 мВ до 1000 В

Наилучшее значение погрешности

± (0.5 % + 3 ед.мл.разр.)

Сопротивление

Диапазон

От 0,1 Ом до 40 Мом

Наилучшее значение погрешности

± (0.4 % + 2 ед.мл.разр.)

Переменный ток

Диапазон

От 0,1 мА до 10 А

Наилучшее значение погрешности

± (1.5 % + 3 ед.мл.разр.)

Диапазон частот

От 40 Гц до 200 Гц

Постоянный ток

Диапазон

От 0,1 мА до 10 А

Значение погрешности

± (1.0 % + 3 ед.мл.разр.)

Емкость

Диапазон

От 0,01 нФ до 100 мкФ

Наилучшее значение погрешности

± (2.0 % + 5 ед.мл.разр.)

Товар не найден

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании «TooLBoX.SU». Использование таких объектов установлено действующим законодательством РФ.

На сайте «TooLBoX.SU» имеются ссылки, позволяющие перейти на другие сайты. Компания «TooLBoX.SU» не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания «TooLBoX.SU» гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания «TooLBoX.SU» может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

Чтобы обеспечить Вас информацией определенного рода, компания «TooLBoX.SU» с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, «TooLBoX.SU» использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того, с помощь этой технологии «TooLBoX.SU» настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Поверка мультиметра Fluke 15B+ — Реестр 59778-15 Методика поверки Свидетельство об утверждении РЦСМ

После покупки дорогого мультиметра я уже как то думал отойти от темы обзоров на такие измерительные приборы. Но видно тяга ко всякому инструменту оказалась сильнее меня и увидев прибор известной фирмы Fluke, я решил взять его для обзора. Поверка мультиметра Fluke 15B+ осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка мультиметра Fluke 15B+

  • Я практически уверен, что большинство читателей скажут, зачем нужен прибор за такие деньги если можно купить за 10-15 долларов что то с такими же возможностями.
    И конечно они будут по своему правы, при желании есть куча более дешевых и даже более функциональных приборов, но я бы разделил мультиметры на три категории:
    Дешевые поделки, клоны известных приборов среднего класса.
  • Фирменные приборы среднего класса, например тот же Uni-T, Mastech.
  • Именитые бренды, Fluke, Agilent.
    Конечно границы условны и иногда пересекаются, но думаю общая картина понятна.

Приборы первой категории обычно берут туда, где его проще потом выкинуть, чем ремонтировать. Как вариант — для совсем начинающих радиолюбителей.

Вторая категория это уже в основном полупрофессиональный класс, здесь приборы часто имеют большую функциональность, приемлемую точность, но иногда хромает качество.
Третья категория это часто приборы профессионального класса, где цена особого значения уже не имеет и стоит вопрос качества и надежности.

Приборы первой и второй группы обозревали уже много раз, в том числе и я, а вот приборы третьей группы как то обошли вниманием. В основном обзоров таких приборов мало по одной причине — цена.
Но так как я могу взять прибор для обзора, то решил показать (а заодно и сам посмотреть), что такое фирменный (пусть и произведенный в Китае) прибор.

Для начала что такое Fluke, если провести аналогии, то это Hilti в мире инструментов или Panasonic в мире ноутбуков.
Изначально фирма американская, на рынке присутствует уже почти 70 лет, занимается исключительно измерительными инструментами.хх
Как и у многих других фирм, часть производства находится в Китае, но это не значит что приборы «китайские», так как контроль качества все таки куда жестче, чем в более дешевых сегментах.

Немного забегу вперед и покажу одну интересную табличку.
Из нее можно понять, что отличия между американским и китайским прибором могут вообще заключаться только в одном компоненте, например крышке батарейного отсека.

Превращение FLUKE 15B в FLUKE 17B и обзор оного

Понадобился мне нормальный мультиметр. Я уже довольно давно обходился простеньким UNI-T UT33C, но вопрос о точности его измерений всегда оставался открытым. Я даже просверлил в его корпусе дырки, для быстрого доступа к подстроечникам (а из там аж 5!!!) и иногда калибровал его в лаборатории. Но все равно точность плавала в зависимости от температуры окружающей среды, фазы Луны и черт знает чего еще. Кроме того чувствительность была мала и измерять низкие напряжения с достаточной долей точности было нереально. Со временем еще отвалился провод от одного из щупов… В общем впечатления от UNI-T остались не очень радужными.

Собрав свой вольтметр для компа, я понял, что откалибровать его дома не смогу при всем желании. А это было очень важно – все же речь шла о напряжениях на мазерборде. Да и вообще надоело мне жить в сомнениях

Решил купить нормальный прибор, причем именно FLUKE, так как существует легенда, что FLUKE — это папа всех мультиметров на планете.

Покопавшись в сети, я облюбовал модель FLUKE 17B ценой примерно в 100 баксов. Однако, спустя секунду я обнаружил что существует модель FLUKE 15B, которая в отличие от старшей модели не умеет мерить температуру, частоту и скважность, а также производить измерения напряжения и тока относительно некоторой заданной величины. При этом данный мультиметр стоил значительно дешевле — около 50 баксов. Присмотревшись, я заметил, что обе модели имеют практически идентичный внешний вид, разве что у младшей отсутствует пара элементов управления.

Это навело меня на мысль, что с производственной точки зрения, совершенно нерентабельно делать две разные начинки для двух соседних моделей прибора. Скорее всего начинка у обоих мультиметров одна, и только конструктивные особенности корпуса и пара перемычек на плате ограничивают FLUKE 15B от использования части функционала, доступного на FLUKE 17B. Забегая вперед скажу, что я оказался чертовски прав!

Понимая, что даже если мне не удастся превратить FLUKE 15B в 17B, я получу изумительный, точный и надежный прибор, я приобрел FLUKE 15B.


[ad#intext2]

И естественно, сразу начал его разбирать. Для начала снимем желтый кондом:

Вынем батарейки (кстати, обратите внимание, что мультиметр питается от двух пальчиковых AA батареек, а не от “Кроны”, как большинство приборов других марок – это огромный плюс):

Вывинтив 4 шурупа по краям и сняв заднюю крышку, мы видим зеленый борд мультиметра. Все сделано крайне аккуратно и на совесть:

Для того, чтобы вынуть борд, нужно отвинтить обозначенные кружками винтики и надавить на обозначенные стрелками защелки.

Обратите внимания на надпись на верхней части борда:

Мои предположения начинают оправдываться!!!

Вынув борд и разобрав механизм поворотного переключателя, можно лицезреть, что сектор его вращения задается ограничительной бороздкой и шпеньком на поворотной ручке:

FLUKE 17B имеет на одно деление больше (смотрите на фотках девайса), соответственно надо просто удлинить бороздку любым доступным способом. Я аккуратно прожег ее своим газовым паяльником, после чего мой FLUKE 15B внезапно обзавелся функцией измерения температуры. Даже не потребовалось никаких модификаций борда.

На FLUKE 17B также присутствуют пара кнопок, которых нет на FLUKE 15B. Точнее они есть, но дырок под них в передней панели прибора нет. Но! Ничего не мешает их сделать! Их я тоже прожег газовым паяльником и зачистил надфилем.

На фотке ниже можно видеть новое “безымянное” положение поворотного переключателя и пару новых кнопок:

Кнопки утоплены в дырках, но это не мешает их нажимать.

Как нетрудно догадаться, функционал скрытых кнопок тоже заработал безо всяких дополнительных манипуляций. Вот таким простым способом, за полчаса, я превратил FLUKE 15B во FLUKE 17B, сэкономив при этом 50 баксов.



Перейдем теперь к обзору самого мультиметра. Он очень удобный – управление настолько просто, что втыкать в инструкцию не приходится вообще. Весь функционал прибора мгновенно доступен при нажатии на соответствующую кнопку. А функционал таков:

  • Измерение переменного напряжения

  • Измерение постоянного напряжения

  • Измерение тока

  • Измерение сопротивления

  • Измерения емкости

  • Проверка диодов

  • Измерение температуры – только на FLUKE 17B

  • Измерение частоты и скважности (кнопка Hz % — она самая правая на моем модифицированном FLUKE 15B) – только на FLUKE 17B

  • Измерение замкнутости цепи – при сопротивлении цепи ниже 50 Ом будет раздаваться пищание (желтая кнопка)

  • Ручное и автоматическое масштабирование отображения результатов измерений (кнопка RANGE)

  • Возможность заморозить на экране результат измерения (режим HOLD)

  • Режим относительных измерений — при нажатии на кнопку REL, текущее значение измеряемой величины берется за ноль (кнопка REL вторая справа на моем модифицированном FLUKE 15B) – только на FLUKE 17B

Основные спецификации:

  • Макс. напряжение между любым терминалом и “землей” – 1000 вольт

  • Предохранители рассчитаны на ток 500 мА для входа мА и мкА, и 10А для входа А.

  • Дисплей – цифровой, разрядность 4000, 3 измерения в секунду.

  • Температура – от 0 до 40 по Цельсию

  • Батарейки – две АА, время жизни около 500 раб.часов.

  • Размер — 180х89х51.5 мм (с кондомом)

  • Вес – 425 грамм

Очень понравилась чувствительность прибора к мельчайшим колебаниям напряжения. Кроме того очень удобные щупы – берешь их в руку и чувствуешь прямо, что сделано надежно, ничего не отвалится и не переломится. Практика, конечно, покажет, но тем не менее, впечатление остается хорошее. В желтом кондоме, который надет на прибор, сзади есть 2 выемки, в которые удобно вставляются щупы, чтоб не болтались при переноске и хранении устройства. Сами провода достаточно длинные и мягкие.

По поводу измерений, точность и пределы таковы:

В общем, девайс очень приятный, производит самое наилучшее впечатление. С ним вполне можно быть уверенным в точности измерений. В добавок, я как следует прошерстил интернет и не видел ни одного слова, что были проблемы с FLUKE 15B или 17B.

Полную инструкцию по использованию мультиметра FLUKE 15B/17B можно скачать здесь.

Мультиметр цифровой Fluke-15B.

Назначение мультиметра Fluke-15B.

Цифровой мультиметр Fluke-15B измеряет постоянные, переменные токи и напряжения, сопротивление, используется при прозвонке электрических цепей и дополнительно для тестирования диодов и измерения ёмкости. Мультиметр применяется в промышленности и полевых измерениях, в организации сервисного обслуживания мобильных телефонов и прочих средств телекоммуникации, при эксплуатации электроустановок и систем питания, в различных технологических процессах, автосервисе, разнообразных отраслях электроники.

Особенности мультиметра Fluke-15B.

  • Дисплей — стандартный ЖК, цифровой, 4-х разрядный с плавающей запятой, максимальное число отсчётов разрешения (интервалов дискретизации) — 4000, скорость обновления информации — 3 отсчёта/сек.
  • Прибор переходит в «спящий режим» в случае отсутствия измерений или отсутствии сигналов на входных гнёздах в течение 30 минут. Возможна блокировка «спящего режима».
  • Возможность автоматической и ручной установки пределов измерений.
  • Сохранение необходимого показания дисплея (отсчёта измерения).
  • Режим «прозвонки» цепей и «тестирования» диодов может сопровождаться звуковым сигналом.
  • Предусмотрена возможность проверки внутренних предохранителей прибора.

Общие характеристики мультиметра Fluke-15B.

  • Основная погрешность на постоянном напряжении 0,5%;
  • Цифровой дисплей с разрядностью 4,000, обновляется 3 раза в секунду;
  • Автоматический и ручной выбор диапазона измерений при помощи кнопки RANGE;
  • Удержание показаний на дисплее для удобства пользователя;
  • Проверка диодов и проверка целостности цепи со звуковым сигналом;
  • Чехол с отверстием для подвешивания;
  • Категории безопасности МЭК 1010-1: CAT I 1000 V, CAT II 600 V, CAT III 300 V;
  • Спящий режим;
  • Крышка батарейного отсека позволяет просто менять батареи;
  • Стандартный срок службы батарей 500 часов.

Технические характеристики мультиметра Fluke-15B.

Параметр Значения
Переменное напряжение
Диапазон От 0,1 мВ до 1000 В
Наилучшее значение погрешности ± (1.0% + 3 ед.мл.разр.)
Диапазон частот От 40 Гц до 500 Гц
Постоянное напряжение
Диапазон От 0,1 мВ до 1000 В
Погрешность ± (0.5% + 3 ед.мл.разр.)
Сопротивление
Диапазон От 0,1 Ом до 40 МОм
Погрешность ± (0.4% + 2 ед.мл.разр.)
Переменный ток
Диапазон От 0,1 мА до 10 А
Погрешность ± (1.5% + 3 ед.мл.разр.)
Диапазон частот От 40 Гц до 200 Гц
Постоянный ток
Диапазон От 0,1 мА до 10 А
Погрешность ± (1.0 % + 3 ед.мл.разр.)
Емкость
Диапазон От 0,01 нФ до 100 мкФ
Погрешность ± (2.0% + 5 ед.мл.разр.)

Комплект поставки мультиметра Fluke-15B.

  1. измерительный провод с щупом — 1 шт;
  2. руководство по эксплуатации — 1шт;
  3. цифровой мультиметр Fluke-15B — 1шт.

Fluke 717-15G Калибратор давления 15 фунтов на квадратный дюйм

Fluke 717-15G предлагает

Калибратор давления, многофункциональный, источник напряжения 24 В, источник питания контура, диапазон измерения напряжения нет, источник тока нет, диапазон измерения тока от 0 до 24 мА, точность 0,015 процента, тип термопары нет, диапазон температур термопары нет, тип RTD нет, диапазон температур RTD Нет, Диапазон источника частоты Нет, Диапазон измерения частоты Нет, Источник сопротивления Нет, Измерения сопротивления Нет, Давление подачи (PSI) Нет, Диапазон внешнего давления 29 диапазонов от 0 до 10 000 фунтов на кв. дюйм

Технические характеристики Fluke 717-15G
Диапазон 29 модулей давления, от 0 до 1 в час30 до 10 000 фунтов на квадратный дюйм, 2.Диапазоны избыточного давления от 5 мбар до 700 бар в соответствии со спецификацией модуля давления
Разрешение В соответствии со спецификацией модуля давления
Точность 0,025 % от полного диапазона в соответствии со спецификацией модуля давления
Функции Ноль, Мин., Макс., Удержание, Демпфирование, расчет ошибки
Примечание Совместимость сред в соответствии со спецификациями модуля давления
Щелкните здесь, чтобы просмотреть полные технические характеристики Fluke 717-15G
Что входит в комплект поставки Fluke 717-15G
  • Защитный желтый футляр с местом для хранения измерительных проводов
  • Инструкции
  • Одна щелочная батарея 9 В
  • Тестовые провода и зажимы типа «крокодил»
  • Отчет о прослеживаемой калибровке NIST и данные

Высоковольтный датчик Fluke 80K-15

Номер детали производителя:

Номер детали TestEquity:

Номер вашей детали:

Транспортировочный вес (фунты):

Состояние:

Производитель:

Не подлежит отмене/возврату

Предложение штата Калифорния 65 Предложение штата Калифорния 65

Цены уточняйте по телефону: (800) 950-3457

На заказ:

Срок изготовления производителя:

У/М:

Множественное количество продаж

КОЛ-ВО

недоступно для этого варианта.
  • Атрибуты
  • Документы
  • {{спецификация.имяДисплей}}
  • Атрибуты
  • Документы
  • Опции и аксессуары
  • Комплект поставки
{{значение_атрибута.valueDisplay}}{{$последний ? » : ‘, ‘}}
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}

доля

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Высоковольтный датчик Fluke 80K-15

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- бисауГайанаГаитиОстров Херд и МакдональдсХо LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-ХеленаСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСайн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, Ю.S.Wallis and FutunaЗападная СахараЙеменЗамбияЗимбабве

80K-15 — FLUKE — 618113 — Мультиметрический зонд,

Политика доставки и исполнения

Когда вы заказываете товары на Anixter.com, заказ обрабатывается в течение одного-двух рабочих дней. Заказы, полученные в нерабочие дни, обрабатываются на следующий рабочий день.

У вас есть несколько вариантов доставки посылок: стандартная доставка от 5 до 7 рабочих дней, от 2 до 3 рабочих дней или на следующий рабочий день.

Заказы Anixter.com доставляются на адреса в пределах США. Заказы Anixter.com в настоящее время не доставляются по адресам за пределами США или военным/правительственным подразделениям APO/FPO. Мы также не можем отправить на адреса почтовых ящиков. Если вы хотите отправить товар по адресу за пределами США или в военное/государственное учреждение, обратитесь к местному торговому представителю Anixter, чтобы обсудить возможные варианты.

Кроме того, Anixter.com предлагает опцию «Меньше грузовика» «LTL» для продуктов, которые не могут быть доставлены посылкой.Для продуктов, которые будут доставляться LTL, вам будет предоставлен набор аксессуаров на выбор, чтобы предоставить Anixter дополнительные условия доставки, такие как доставка на дом, доставка внутрь, задняя дверь или ограниченный доступ.

  • Доставка по месту жительства. Плата за доставку по месту жительства применяется к поставкам на дом или в частную резиденцию, включая места, где бизнес ведется из дома, или к любой отправке, в которой грузоотправитель указал адрес доставки как место жительства.
  • Внутренняя доставка — по запросу грузовой перевозчик выгружает грузы из или в районы, которые не находятся рядом с трейлером, такие как торговые центры или офисные здания. Лифт должен быть доступен для обслуживания этажей выше или ниже трейлера.
  • Задняя дверь — грузовой перевозчик предоставляет услуги задней двери, если это необходимо, для погрузки и разгрузки груза, когда погрузочно-разгрузочные доки недоступны.
  • Места с ограниченным доступом — место с ограниченным доступом — это место, где получение или доставка ограничены или ограничены.

Стоимость доставки рассчитывается на основе выбранного вами варианта доставки и оплачивается вами в момент отправки.

15-фунтовый трематод приземлился в Род-Айленде

Грег Веспе устал, и его рефлексы были медленными. Он и его двоюродный брат Джеймс Манзо ловили полосатиков в заливе Наррагансетт до 1:30 ночи. Возможно, это был один из факторов, который привел к тому, что он приземлился на Род-Айлендскую случайность весом более 15 фунтов.

«Я позволил ей съесть его вместо того, чтобы вытащить изо рта», — сказала Веспе.

Веспе и его двоюродный брат спали всего три часа, прежде чем капитан Б. Дж. Сильвия позвонил им из постели.

«Встретимся у меня в доке к 6 утра, нам повезет», — сказал он. Капитан Сильвия знал, что прогнозируемый ветер и большой лунный прилив будут способствовать хорошим дрейфам для большой летней камбалы на его Flippin Out Charters 25’ Parker.

«Сквозь туман и небольшой дождь мы направились мимо Касл-Хилл и рифа Брентон, — вспоминала Веспе. «Была большая зыбь, но ветер был не слишком сильным, чтобы предотвратить хороший дрейф.

Грег Веспе, рыболов из Род-Айленда, выловил эту 15-фунтовую двуустку недалеко от Ньюпорта, Род-Айленд.

Vespe выбрала оснастку Flippin’ Out с телом кальмара Deep Purple, сделанную капитаном Сильвией, с 6-дюймовой личинкой Berkley Gulp, светло-розово-фиолетовым тизером Dominic Lamon Backwater Custom Baits Poison Tail и грузилом на 10 унций.

— Мой жезл стал тяжелым, — сказала Веспе. «Никаких покусываний или классического тапа, тапа. Просто все загрузилось. На секунду я подумал, что у меня есть линия банка».
Веспе подумал, что если его не зацепило, значит, он зацепил треску.

«Знаете, с трематодами нужно дать им немного времени», — сказал он. Его слегка измученное прикосновение было совершенным. «Я мог сказать, что это определенно было что-то живое, и первые сорок футов оно поднялось относительно легко. Тогда оно решило драться, и что за драться. Несмотря на то, что мое сопротивление было тугим, она сбросила мою катушку обратно на дно и немного повозила бульдозером, прежде чем, наконец, начала подниматься. Никогда в жизни меня так не бросала случайность. Я действительно был уверен, что у меня треска.Однако Би-Джей казался более уверенным, что это была случайность.

«Когда мы это увидели, Б.Дж. уже был готов с сачком и не промазал: один ковш и она уже в лодке. Нет никого, кого бы я предпочел поймать в сеть, кроме Би Джея.

«Мы не понимали, насколько она велика, пока не попытались ее поднять. Сначала мы подумали, что 11 фунтов, потом предположили, что от 12 до 13, а когда Би-Джей сказал мне, что видит 15-фунтовую отметку на Boga, мы все начали праздновать», — рассмеялся Веспе.

Хвост двуустки был размером 7.5 дюймов в поперечнике.



«С моей стороны просто повезло, но у меня было нужное снаряжение».

Верна только первая часть. Веспе провел бесчисленное количество дней на борту своей красивой 20-футовой центральной консоли Swan Point, Miss Colleen , ловя и выпуская гигантских полосатиков вокруг Ньюпорта и Верхнего залива, а капитан Сильвия рыбачил в этих районах с детства. Этот эпический улов стал результатом сочетания опытных рыбаков и надежной снасти. Она была вытащена с изготовленным на заказ удилищем MHX 70 из углеродного волокна, изготовленным Тедом Заком, с Daiwa Saltist 40, намотанным на 40-фунтовую оплетку, и 30-фунтовым монотоком.

«Это было эпично. Это было безумие, — с улыбкой сказала Веспе. «Я никогда не видел человека весом около десяти фунтов, у которого не было бы пары боевых шрамов. Она выглядела так, словно вышла из аквариума», — сказал он.

Рекорд штата Род-Айленд 1962 года весил 17,8 фунта. Рыба Грега была 31,5 дюйма в длину и весила 15,26 фунта. Это одна из самых крупных трематод, когда-либо пойманных в Род-Айленде.

Fluke Process T40-LT-15-SF0-0 Встроенная сенсорная головка Thermalert 4.0 из нержавеющей стали, 15:1, фокусное расстояние SF0

Fluke Process T40-LT-15-SF0-0 предлагает

Термалерт 4.Встроенные датчики серии 0 обеспечивают точное измерение температуры для широкого спектра приложений управления технологическими процессами. Эти датчики соответствуют стандартам Индустрии 4.0, сочетают в себе инновационные цифровые технологии и стандартную двухпроводную установку для всех установок. Благодаря различным типам связи, Thermalert 4.0 предоставляет функции, необходимые для управления технологическим процессом, в компактном корпусе, который прост в установке и использовании.

Программное обеспечение DataTemp® Multidrop

  • Программное обеспечение DataTemp® Multidrop предоставляет вам инструменты, необходимые для настройки ваших датчиков, а затем следите за температурой на графическом дисплее в реальном времени
  • Функция гистограммы показывает профили температуры по всему полотну или в различных точках процесса
  • Используйте программу для записи и архивирования температуры процесса
  • Отображаются аварийные сигналы высокого и низкого уровня, что упрощает определение условий выхода за пределы допустимого диапазона

Особенности

  • Прочные корпуса из нержавеющей стали IP65/NEMA4, выдерживающие температуру окружающей среды от -20 до 85°C (от -4 до 185°F)
  • Встроенный лазерный прицел
  • Выходы с гальванической развязкой
  • Пластиковая линза для пищевых продуктов
  • Аналоговый вход для компенсации окружающей среды и настройки коэффициента излучения
  • USB для легкой настройки
  • Простая двухпроводная или цифровая установка
  • Обратная совместимость со старыми датчиками и аксессуарами Raytek® и Ircon® in class
  • Широкий диапазон температур от -40 до 2250°C (от -40 до 4082°F)
  • Несколько спектральных моделей для любого применения, например для металлов, стекла и пластика
  • Лучшая в своем классе температура окружающей среды до 85°C (185°F)
  • Широкий выбор оптики
  • Быстрое время отклика до 30 мс
  • Компактная прочная конструкция из нержавеющей стали
  • Выходы с гальванической развязкой
  • Компенсация фоновой температуры в реальном времени
  • Простая двухпроводная установка или связь RS485
  • Программное обеспечение для удаленной настройки, мониторинга и полевой калибровки

Приложения

  • Толстый пластик
  • Асфальт
  • Ковровое покрытие
  • Бумага с покрытием
  • Термоформование
  • Еда

Цифровой мультиметр Fluke 15b+ | ЭИБИК.COM

Fluke 15B + — это перестроенная версия предпочитаемого цифрового мультиметра 15B и одно из более дешевых устройств Fluke. Первоначально созданный для китайских пользователей, он доступен в других местах и ​​по другим ценам от американских компаний.

Выглядит и ощущается как любая другая случайность – фирменный желтый чехол, большой циферблат, четкий дисплей – хотя и с ограниченными возможностями. Но вы получаете фактор надежности, и он высоко оценивается на сайтах электронной коммерции, таких как Amazon.

Подходит для: Те, кто ищет работу для общих испытаний без большого бюджета или без необходимости безразличия и точности тяжелой промышленности, но хотят иметь торговую марку.

Характеристики

Полный обзор Fluke 15B PLUS

Как уже упоминалось, цифровой мультиметр Fluke 15B + является заменой 15B. Версия Plus имеет все функции старой версии, с большим и ярким экраном и лучшим диапазоном емкости, с более быстрым временем отклика на непрерывность и автоматическим выбором диапазона.

Это Fluke во всех смыслах, хотя он и был идентифицирован, в основном он нацелен на китайский рынок. Таким образом, гарантии могут быть проблемой, и вы можете загрузить их с сайта Fluke (см. выше), даже если у вас нет хороших руководств.По сути, Fluke 15B+ выглядит не более чем ценой.

Это не подделка, это настоящий измеритель; Имея внешний вид более дорогих инструментов. Хотя он, вероятно, не идеален для высококачественного тестирования на профессиональном уровне, он все же идеально подходит для домашней и коммерческой работы.

У него есть лучшая, более дешевая и крупная альтернатива серии Compact 110, с большим дисплеем и достойной функциональностью. С другой стороны, дешевые хвостовики типа 101 могут не подойти.

Это измеритель с автоматическим выбором диапазона с точки зрения функциональности — как и должно быть для всех них сейчас — и обладает основными функциями и диапазоном измерений, хотя и без наворотов флагмана 87V. Вы не получаете максимум/мин, например, это очень полезная функция. Вы получаете все диапазоны силы тока — МП, миллиампер, микроампер — напряжение переменного и постоянного тока для отдельных положений, милливольты и, конечно же, для проверки сопротивления, непрерывности и проверки диодов. Еще один плюс это дисплей и подсветка.

Цена : Вы видите отметку в 100 долларов; Чуть дешевле мультиметра 110 серии, лучше учитывать марку.

NB : Вы увидите рейтинг этого счетчика на определенных сайтах, таких как eBay. Люди, которые ожидают высшего качества, увидев этот значок, могут понизить его, только чтобы прервать руководство на китайском языке.

Качество сборки

Как и другие цифровые мультиметры в этом Mac, он также имеет рейтинг защиты IP 40. Его легко использовать одной рукой почти в натуральную величину (длиннее 7 дюймов), включая перчатки.

Вы найдете желтую кобуру и прочный футляр с темно-серой отделкой. Сзади находится откидная подставка. Верхушки довольно длинные и обрезанные. Аккумуляторы находятся в легкодоступной коробке сзади.

Дисплей : Экран Fluke 15B+ стал больше и ярче с улучшениями по сравнению с предыдущим прожигом. Цифры большие, разрешение 4000 каунтов, а подсветка фиксируется на две минуты. Он длиннее вашего среднего метра и может быть отключен.

Функции и производительность

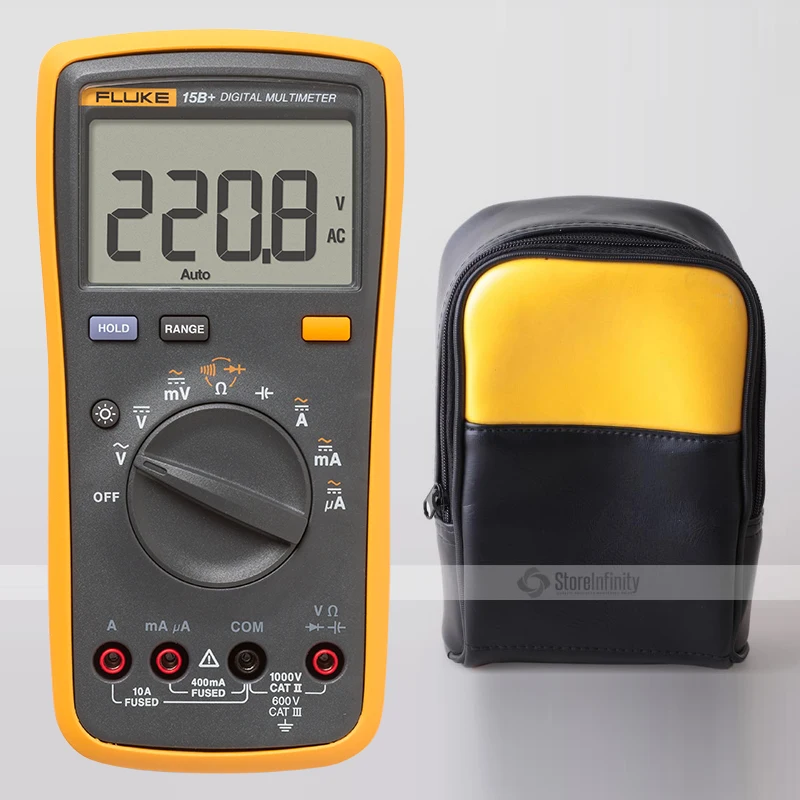

У вас никогда не будет случайностей с суперпроизводительностью за 100 долларов, но 15B+ по-прежнему показал себя достаточно хорошо с точки зрения тестирования согласованности.

Калибруется как стандарт и остается в пределах оценки. Функция автоматического отключения питания запускается примерно через 20 минут бездействия и может быть отключена.

Производительность батареи: Батарея AA 15 B+ может работать до 500 часов. Это определенно будет зависеть от того, насколько часто вы используете подсветку.

Подведение итогов

Короче говоря, серия Fluke 15B + 110 является хорошей альтернативой измерителю и для тех, кто хочет проверить 1000 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
