Схема проводки ваз 2106. Схема проводки ВАЗ 2106: подробное руководство по электрооборудованию

Как устроена электрическая схема ВАЗ 2106. Какие компоненты входят в электрооборудование ВАЗ 2106. Как найти и устранить неисправности в электропроводке ВАЗ 2106. Какие бывают модификации электросхемы ВАЗ 2106.

Особенности электрической схемы ВАЗ 2106

Электрическая схема ВАЗ 2106 имеет ряд характерных особенностей:

• Однопроводная система подключения большинства элементов
• Минусовые контакты выведены на кузов автомобиля («массу»)
• Проводное соединение обеспечивает только плюсовые выводы
• Большинство электроцепей включаются через замок зажигания
• Многие устройства безопасности подключены через блок предохранителей

Такая схема позволяет упростить монтаж проводки и снизить ее массу, но требует внимательности при ремонте во избежание коротких замыканий.

Основные компоненты электросхемы ВАЗ 2106

В электрооборудование «шестерки» входят следующие ключевые элементы:

1. Аккумуляторная батарея
2. Генератор
3. Стартер
4. Система зажигания (трамблер, катушка зажигания, свечи)
5. Блок предохранителей
6. Реле различного назначения
7. Замок зажигания
8. Приборная панель
9. Система освещения и сигнализации
10. Дополнительное электрооборудование (стеклоподъемники, вентилятор охлаждения и др.)

Особенности поиска неисправностей в электропроводке ВАЗ 2106

При диагностике проблем с электрикой ВАЗ 2106 следует придерживаться следующего алгоритма:

1. Обесточить систему, отключив минусовую клемму аккумулятора
2. Проверить целостность предохранителей в блоке
3. Осмотреть провода на наличие повреждений изоляции
4. Проверить надежность всех соединений
5. Протестировать работоспособность конкретных узлов (генератор, стартер и т.д.)
6. Использовать мультиметр для поиска обрывов в цепях

Важно помнить, что неправильные действия при ремонте электрики могут привести к коротким замыканиям и возгоранию проводки. При отсутствии опыта лучше обратиться к специалисту.

Модификации электросхемы ВАЗ 2106

За годы производства электрооборудование ВАЗ 2106 претерпело ряд изменений:

• Ранние версии имели контактную систему зажигания
• Позднее стала устанавливаться бесконтактная система зажигания (БСЗ)
• Появились модификации с электростеклоподъемниками
• На экспортные версии устанавливалось дополнительное оборудование
• Инжекторные двигатели получили свою специфичную схему электрики

При ремонте важно учитывать особенности конкретной модификации автомобиля и использовать соответствующую схему электрооборудования.

Как читать электросхему ВАЗ 2106

Для правильного чтения электрической схемы ВАЗ 2106 необходимо:

1. Ознакомиться с условными обозначениями элементов
2. Определить цветовую маркировку проводов
3. Понять принцип нумерации контактов в разъемах
4. Разобраться в группировке цепей по назначению
5. Научиться отслеживать прохождение тока по схеме

Умение читать электросхему значительно упрощает диагностику и ремонт электрооборудования автомобиля. Это позволяет быстрее находить причины неисправностей.

Типичные неисправности электрооборудования ВАЗ 2106

Наиболее распространенные проблемы с электрикой на ВАЗ 2106 включают:

• Отказ стартера из-за износа щеток или втягивающего реле
• Выход из строя генератора (чаще всего — регулятора напряжения)
• Перегорание предохранителей вследствие коротких замыканий
• Окисление контактов в разъемах, приводящее к нарушению контакта
• Повреждение изоляции проводов из-за перегрева или механических воздействий
• Отказ замка зажигания
• Неисправности в системе освещения (перегорание ламп, окисление контактов)

Своевременная диагностика и устранение этих проблем позволяет поддерживать электрооборудование ВАЗ 2106 в исправном состоянии.

Модернизация электросхемы ВАЗ 2106

Многие владельцы ВАЗ 2106 проводят модернизацию штатной электросхемы для улучшения характеристик автомобиля:

• Установка более мощного генератора
• Замена штатной аккумуляторной батареи на батарею большей емкости
• Монтаж дополнительных реле для разгрузки штатных цепей
• Установка более мощных ламп в фары с соответствующей модернизацией проводки
• Монтаж современной аудиосистемы
• Установка электрических стеклоподъемников

При проведении модернизации важно правильно рассчитать нагрузку на электросеть и использовать провода соответствующего сечения. Непродуманные изменения могут привести к перегрузке электросистемы.

ВАЗ 2106 схема проводки для новичков

Типичная схема подключения проводки ВАЗ 2106 выполнена с учетом однопроводного принципа подключения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выведены на т.н. «массу» транспортного средства, а проводное соединение обеспечивает только плюсовые выводы.

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

1. Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
3. Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ.

Для наглядности схема эл. проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

• управления функционалом системы зажигания;
• координации работы систем охраны и предотвращения угонов автомобиля;
• буксировки «шестерки» с работающей «аварийкой».

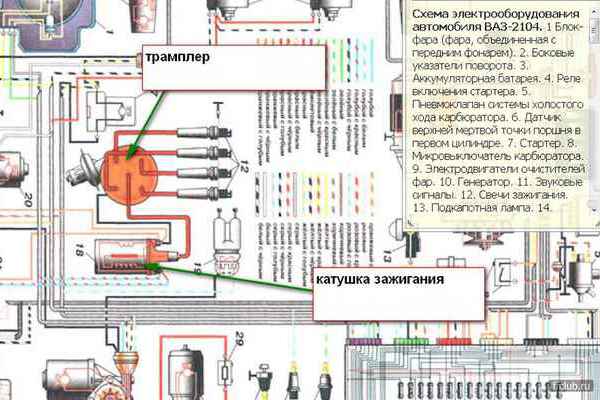

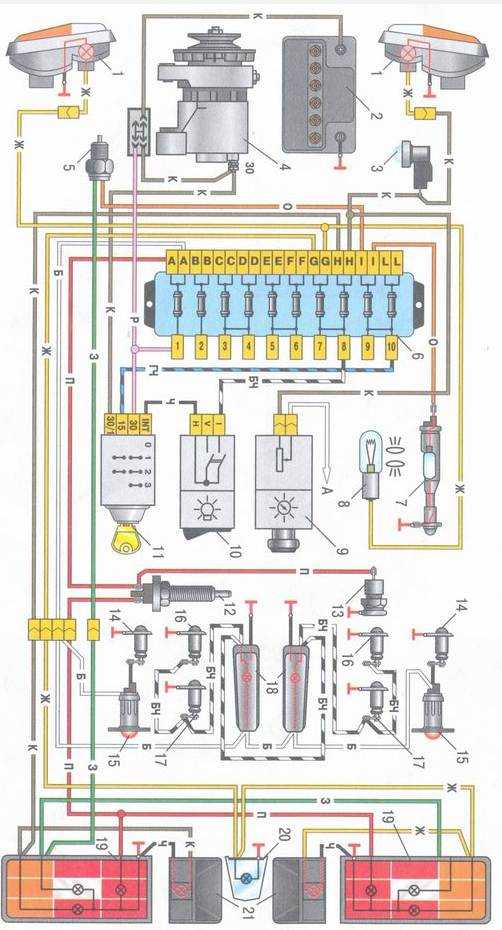

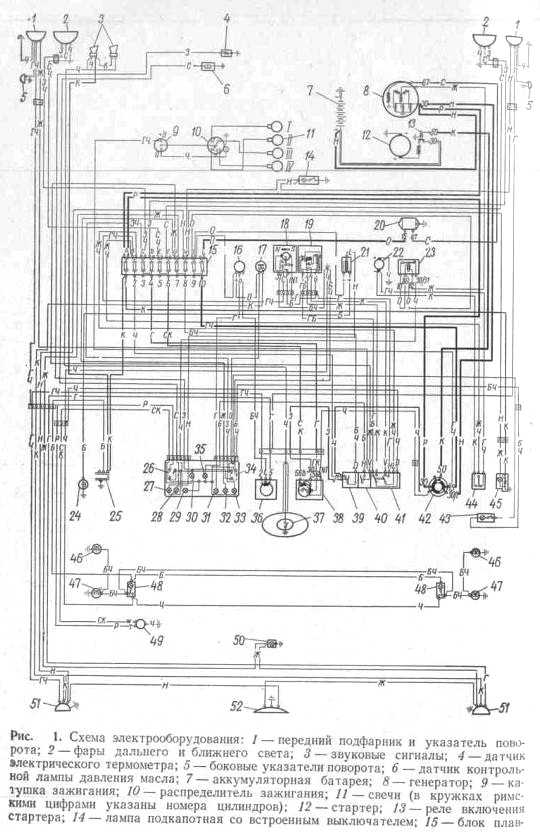

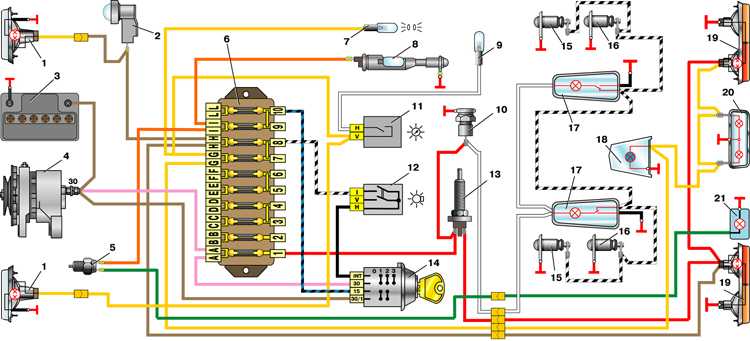

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

• АКБ с контактом отрицательного провода на кузов транспортного средства;
• стартер с разъемом «50» от выключателя зажигания через реле пуска;
• генераторное устройство;
• предохранительный блок;
• выключатель зажигания;
• регуляторное реле.

Выключатель зажигания имеет 4 позиции, при возбуждении каждой из которых проходит коммутация определенных разъемов и контактов:

1. В позиции «0» ток батареи транслируется только на разъемы 30 и 30/1, другие обесточены.
2. В позиции «I» ток подается на разъемы 30-INT и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса.
3. В позиции «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепь включается система зажигания, стартер, панельные датчики, «габариты» и «поворотники».
4. В позиции «III» задействуются только «габариты», клаксон и очистители ветрового и кормового стекла. При этом ток доступен только разъемам 30-INT и 30/1.

Ряд автомобилей этой марки оснащен такими приспособлениями, как обогревательный комплекс кормового стекла, электроомыватель «ветровика», световое реле и т.д. Ток питания на эти гаджеты поступает по отдельной линии через выключатель зажигания при позиции ключа «I» и «II».

Важно: т.к. омывательный бачок сделан из ПВХ-материала и является диэлектриком, то электродвигатель дополнительно оснащен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие цепи питания: клаксон, тормозные фонари, «аварийка», гнездо прикуривателя, штепсель для «переноски», приборная подсветка. Ведущие цепи электрического оснащения транспорта подлежат защите предохранителями плавкого типа, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

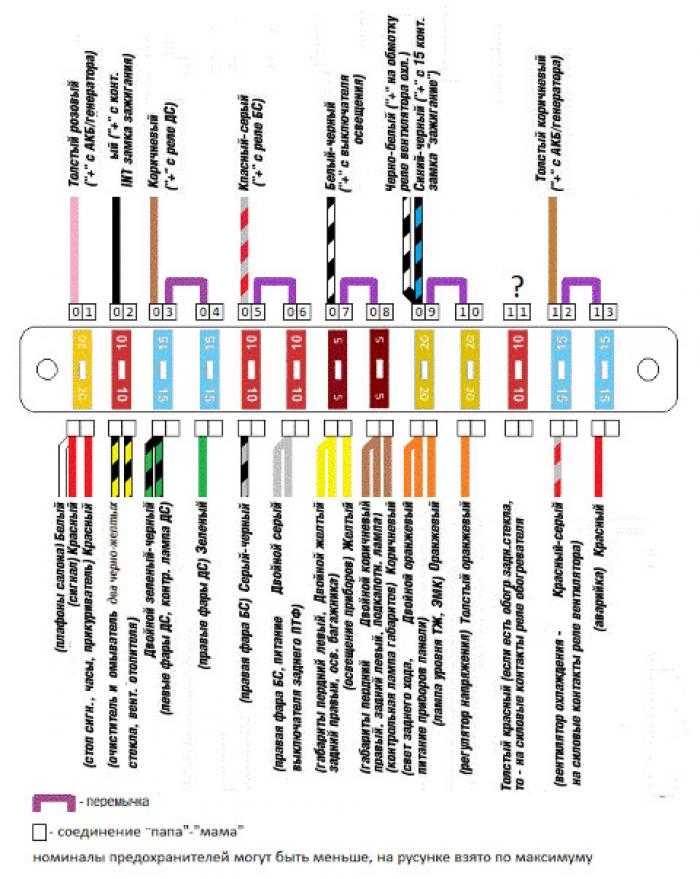

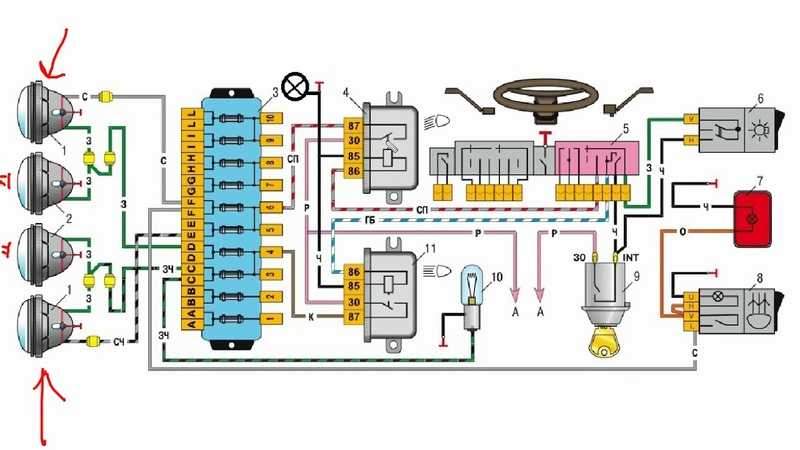

Одним из элементов схемы электропроводки ВАЗ 2106 является предохранительный блок, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

• неустойчивое соединение предохранителя и гнезда ведет к появлению мест обгорания;
• при эксплуатации предохранительный элемент подлежит нагреванию, что негативно воздействует на находящиеся рядом гнезда креплений;
• невысокая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверки этого блока должны проводится регулярно.

Использование т. н. «жучков» может повлечь за собой возгорание транспортного средства, т.к. велика вероятность совершения КЗ. Существует совершенно безопасный вариант модернизации штатных изделий, при которых установке подлежат ножевые предохранители, посадочные места которых прекрасно интегрируются в предохранительный блок.

Преимущества ножевых предохранителей:

• устойчивый контакт изделия с местом крепления;
• элемент плавкого типа запаян в ПВХ- корпус прозрачного вида;
• динамичное теплоотведение за счет увеличенной площади соприкосновения.

Важно: генераторное устройство «шестерки», проводка к нему, а также к АКБ, стартеру, боббине, реле включения оптики и некоторые другие элементы не оборудуются предохранительными элементами.

Схема ВАЗ-2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. Руководство содержит цветные кодированные электрические схемы (инжектор и карбюратор) с описанием всех компонентов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены на несколько блоков для удобства просмотра через компьютер или телефон, также есть схемы в виде одной фотографии с описанием каждого компонента — для распечатки на принтере. Все электрооборудование автомобиля можно разделить на следующие компоненты:





• система запуска двигателя;
• компоненты для зарядки аккумуляторов;
• Система зажигания топливной смеси;
• компоненты наружного и внутреннего освещения;
• система отображения информации на приборной панели;
• устройства звукового оповещения;
• блок предохранителей.

Содержание

1. Схема электрооборудования ВАЗ-2106 (старая)
2. Схема электрооборудования ВАЗ-2106 (новая)
3. Схема проводки ВАЗ 2106 (инжектор)
4. Схема блока управления инжекторным двигателем
5. Схемы отдельных узлов шестёрки
6. Электросхема соединений генератора
7. Электросхема стартера
8. Электросхемы контактной системы зажигания
9. Электросхема управления клапаном карбюратора

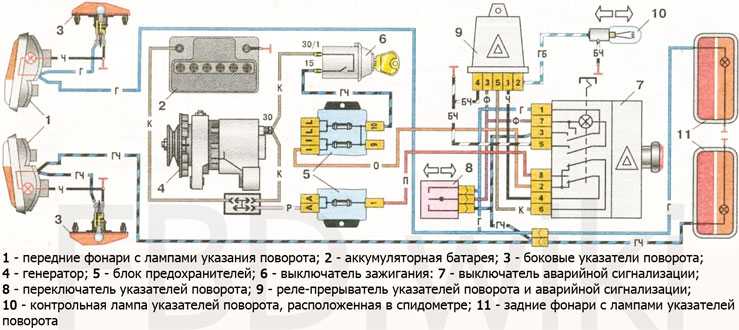

10. Электросхема указателей поворотов и сигналки
11. Электросхема включения звука
12. Схема включения элеткростеклоподъемников
13. Схема системы охлаждения двигателя
14. Схема предохранителей и реле ВАЗ2107
15. Модификации авто ВАЗ-2106

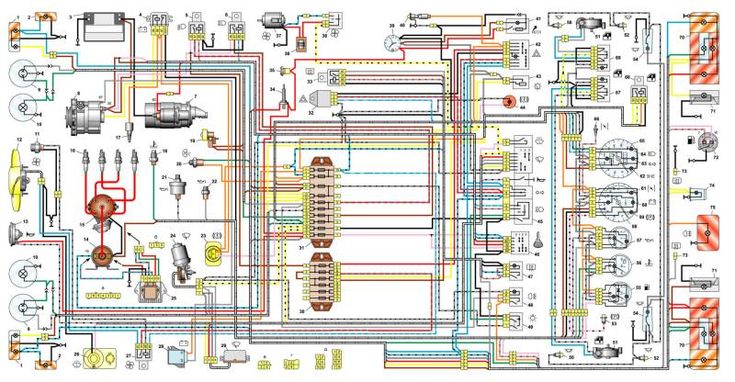

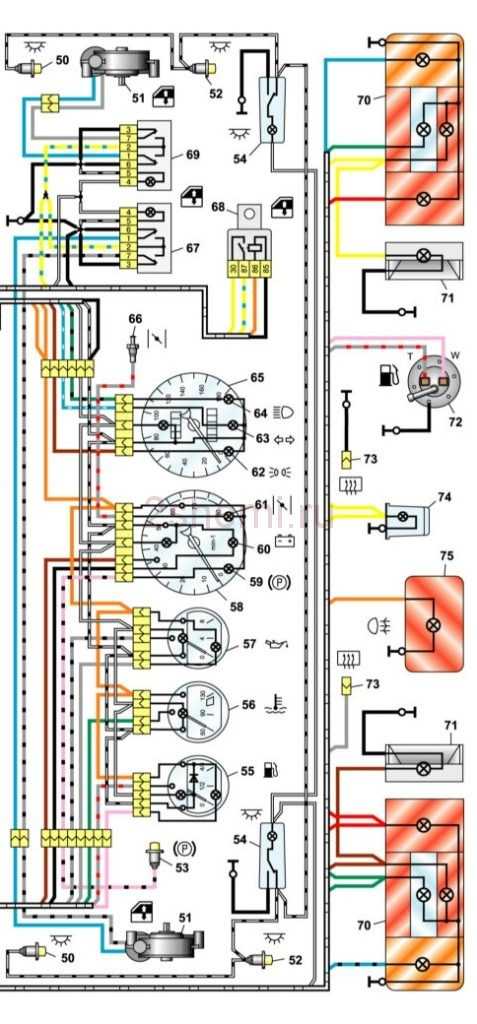

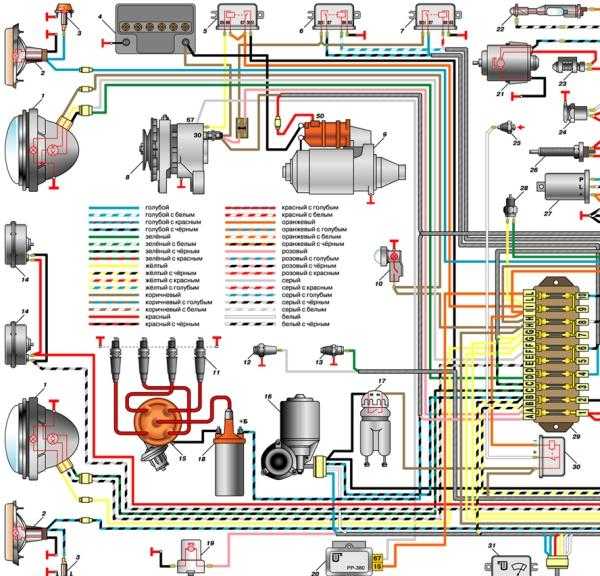

Схема электрооборудования ВАЗ-2106 (старая)

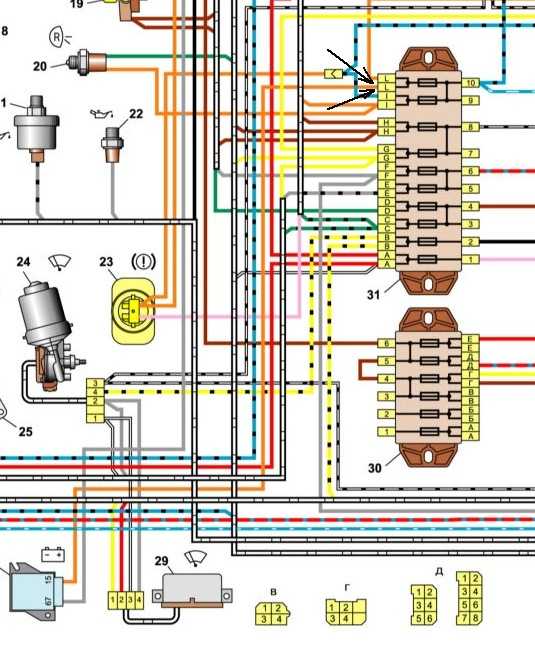

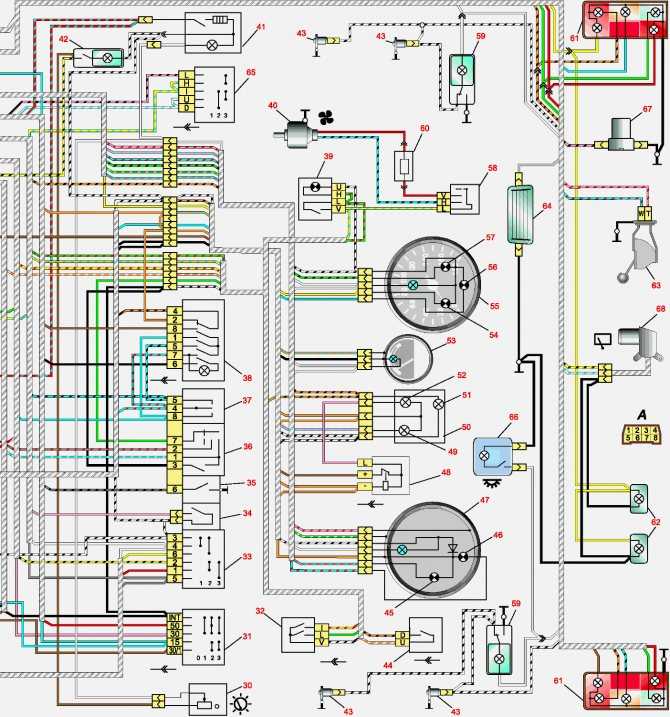

Общая схема автомобиля ВАЗ 2106 / 21061 / 21063 / 21065 модельных годов 1976 — 1987.

1 — фары;
2 — боковые указатели поворота;
3 — аккумулятор;
4 — реле индикатора заряда батареи;
5 — реле ближнего света фар;
6 — реле дальнего света;
7 — стартер;
8 — генератор переменного тока;
9 — наружное освещение;
10 — внутреннее освещение;
11 — рога;
12 — двигатель вентилятора охлаждения двигателя;
13 — датчик включения двигателя вентилятора;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — индикатор температуры охлаждающей жидкости;
19 — свет под капотом;
20 — переключатель света заднего хода;
21 — датчик датчика давления масла;
22 — датчик контрольной лампы давления масла; — 22 — датчик контрольной лампы давления масла;
23 — выключатель предупреждения об уровне тормозной жидкости;
24 — мотор стеклоочистителя ветрового стекла;
25 — двигатель омывателя ветрового стекла;
26 — реле звукового сигнала;
27 — реле электродвигателя вентилятора;
28 — регулятор напряжения;
29 — реле переключателя стеклоочистителя ветрового стекла;
30 — вспомогательный блок предохранителей;
31 — главный блок предохранителей;
32 — реле аварийного освещения и индикации;
33 — выключатель стоп-сигнала;
34 — розетка для переносной лампы;
35 — двигатель отопителя;
36 — резистор двигателя отопителя;
37 — часы;
38 — выключатель двигателя отопителя;
39 — лампочка освещения перчаточного ящика;
40 — прикуриватель;
41 — выключатель аварийного освещения;
42 — выключатель освещения приборной панели;
43 — сигнальная лампа уровня тормозной жидкости;
44 — трехрычажный переключатель;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного фонаря*;
47 — выключатель наружного освещения;
48 — выключатели света в стойках передних дверей;
49 — выключатели светового индикатора открытия передней двери;
50 — индикаторные лампы открытия передней двери;
51 — выключатели освещения в стойках задних дверей;
52 — выключатель света стояночного тормоза;
53 — лампы освещения пассажирского салона;
54 — указатель уровня топлива с индикатором резерва;
55 — индикатор температуры охлаждающей жидкости;
56 — манометр давления масла с индикатором недостаточного давления;
57 — тахометр;
58 — сигнальная лампа стояночного тормоза;
59 — индикатор заряда батареи;
60 — контрольная лампа дроссельной заслонки карбюратора;
61 — контрольная лампа стояночного света;
62 — лампочка индикатора;
63 — контрольная лампа дальнего света;
64 — спидометр;
65 — выключатель освещения дроссельной заслонки карбюратора;
66 — выключатель сигнальной лампы стояночного тормоза;
67 — задние фонари;
68 — подсветка номерного знака;
69 — индикатор уровня и запаса топлива;
70 — освещение багажного отделения;
71 — задний противотуманный фонарь*.

Нумерация вилок в розетках:

a — реле переключателя стеклоочистителя и ветрового стекла;
b — реле для выключателя предупреждения об опасности и индикатора;
c — трехрожковый переключатель.

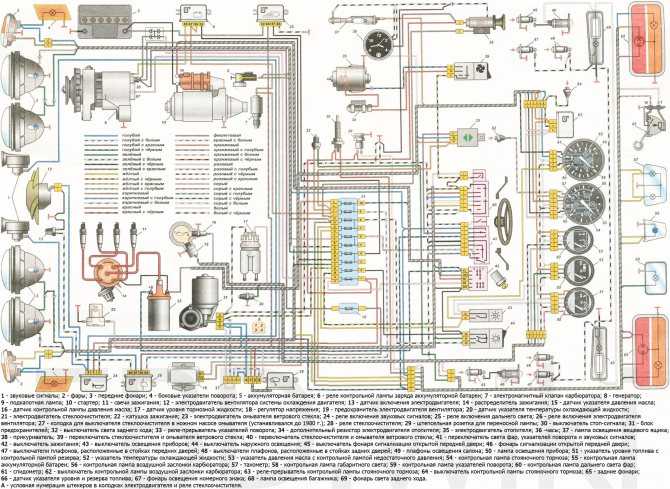

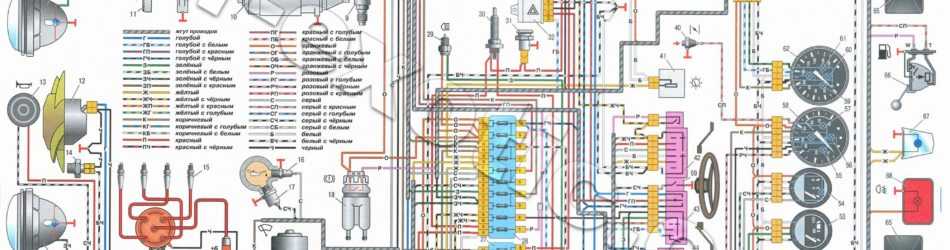

Электрическая схема карбюратора ВАЗ-2106 — полный вид:

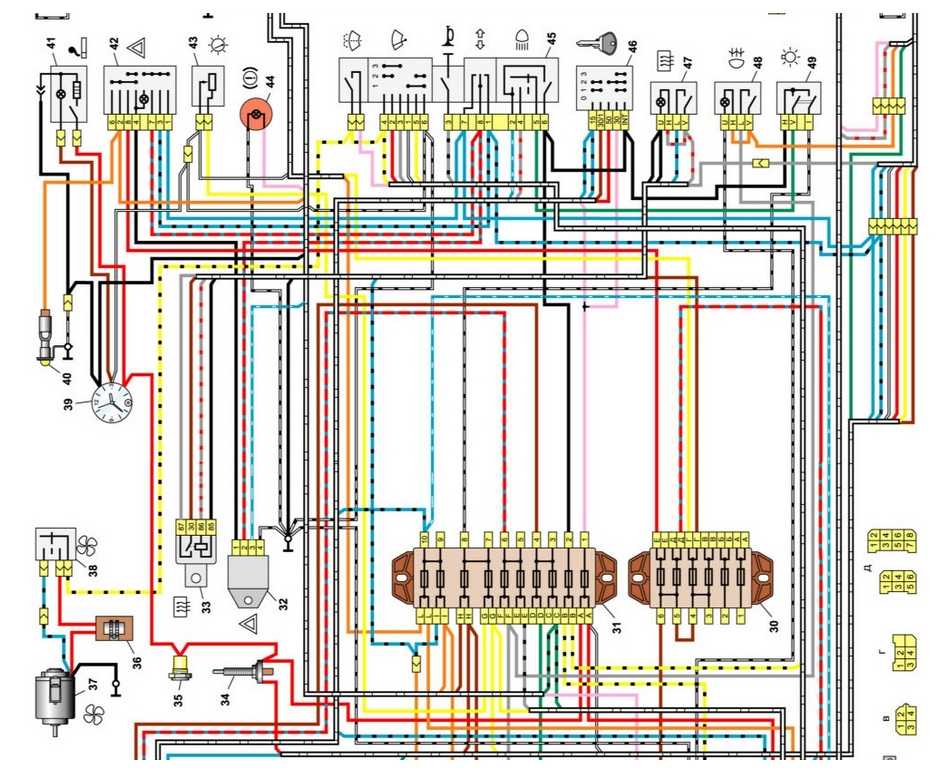

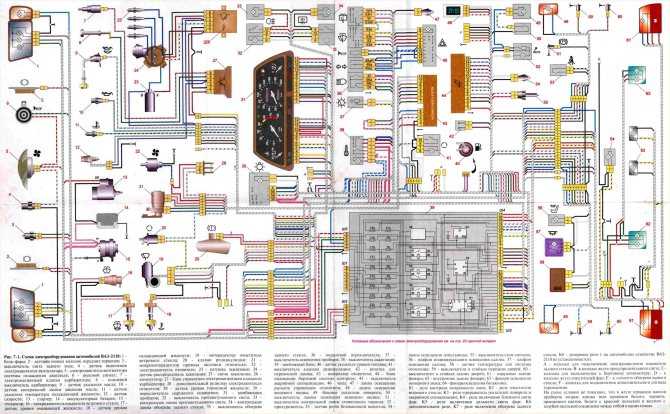

Схема электрооборудования ВАЗ-2106 (новая)

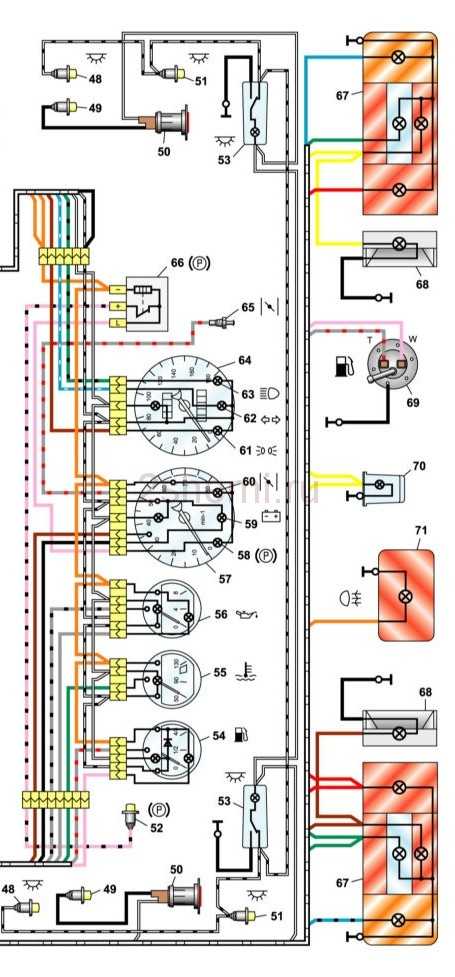

Общая схема автомобиля ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 — 2001 гг.

1 — фары;
2 — боковые указатели поворота;
3 — аккумулятор;
4 — реле освещения зарядки аккумулятора;
5 — реле ближнего света;
6 — реле фар ближнего света;
7 — стартер;
8 — генератор переменного тока;
9 — наружное освещение;
10 — внутреннее освещение;
11 — датчик включения двигателя вентилятора;
12 — двигатель вентилятора охлаждения двигателя;
13 — рог;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — указатель температуры охлаждающей жидкости;
19 — свет под капотом;
20 — переключатель света заднего хода;
21 — датчик датчика давления масла;
22 — датчик реле предупреждения давления масла;
23 — выключатель предупреждения об уровне тормозной жидкости;
24 — шестерня двигателя стеклоочистителя ветрового стекла;
25 — выключатель*;
26 — двигатель омывателя ветрового стекла;
27 — выключатель двигателя вентилятора**;
28 — регулятор напряжения;
29 — реле переключателя стеклоочистителя ветрового стекла;
30 — вспомогательный блок предохранителей;
31 — главный блок предохранителей;
32 — реле аварийного освещения и индикации;
33 — реле обогрева заднего стекла***;
34 — выключатель стоп-сигнала;
35 — розетка для переносной лампы****;
36 — дополнительный резистор двигателя отопителя;
37 — двигатель отопителя;
38 — выключатель двигателя отопителя;
39 — часы;
40 — лампочка освещения перчаточного ящика;
41 — прикуриватель;
42 — выключатель аварийного освещения;
43 — регулятор освещения приборной панели;
44 — сигнальная лампа уровня тормозной жидкости;
45 — трехрычажный переключатель;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла***;
48 — выключатель заднего противотуманного фонаря;
49 — выключатель наружного освещения;
50 — выключатели света в стойках передних дверей;
51 — электродвигатели ветрового стекла***;
52 — выключатели освещения в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — лампы освещения пассажирского салона;
55 — указатель уровня топлива с индикатором резерва;
56 — индикатор температуры охлаждающей жидкости;
57 — манометр давления масла с индикатором недостаточного давления;
58 — тахометр;
59 — сигнальная лампа стояночного тормоза;
60 — световой индикатор заряда батареи;
61 — индикаторная лампа дроссельной заслонки карбюратора;
62 — контрольная лампа стояночного света;
63 — лампочка индикатора;
64 — контрольная лампа дальнего света;
65 — спидометр ВАЗ-2106;
66 — выключатель освещения дроссельной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери***;
68 — выключатель передней двери с электроприводом***;
69 — выключатель электрического стеклоподъемника правой передней двери***;
70 — задние фонари;
71 — подсветка номерного знака;
72 — индикатор уровня и запаса топлива;
73 — омыватели подключены к элементу обогрева заднего стекла***;
74 — лампочка освещения багажного отделения;
75 — задний противотуманный фонарь.

Нумерация вилок в розетках:

a — коммутатор;
b — датчик распределителя зажигания;
c — реле стеклоочистителя и переключателя ветрового стекла;
d — реле для аварийных огней и выключателя индикатора;
e — трехрожковый переключатель.

* Устанавливается, если автомобиль оборудован бесконтактной системой зажигания. В этом случае необходимо установить датчик распределителя зажигания типа 38.3706 и катушку зажигания типа 27.3705 или 027.3705.
** С 2000 года он не устанавливается, и электродвигатель 12 включается непосредственно через датчик-выключатель 11. В этом случае вместо ранее использовавшегося датчика 11 типа ТМ-108 используется датчик-выключатель 661.3710.
*** Устанавливается на некоторые автомобили.
**** Не устанавливается с 2000 года.

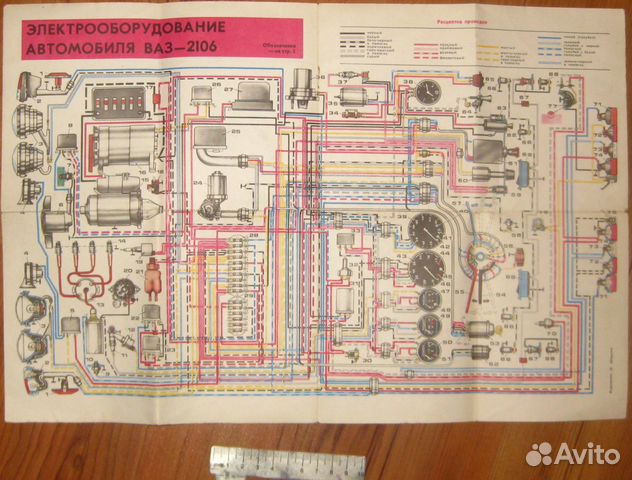

Электрическая схема карбюратора ВАЗ-2106 — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электрический вентилятор системы охлаждения
3 колодка жгута проводов системы зажигания к жгуту проводов левого крыла
4 колодка жгута проводов зажигания к жгуту проводов правого крыла
5 указатель уровня топлива
6 колодка жгута проводов датчика уровня топлива к жгуту проводов датчика уровня топлива
7 кислородный датчик
8 жгут проводов датчика уровня топлива к жгуту проводов зажигания
9 электрический топливный насос
10 датчик скорости
11 Регулятор холостого хода
12 Датчик положения дроссельной заслонки
13 Датчик температуры охлаждающей жидкости
14 Датчик массового расхода воздуха
15 диагностическая колодка
16 Датчик положения коленчатого вала
17 электромагнитный клапан управления продувкой
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 жгут проводов зажигания к жгуту проводов приборной панели
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 Реле зажигания
25 предохранитель реле зажигания
26 предохранитель питания электрического топливного насоса
27 Реле электрического топливного насоса
28 Жгут проводов зажигания к жгуту проводов инжектора
29 жгут проводов инжектора зажигания к жгуту проводов зажигания
30 Жгут проводов зажигания к жгуту проводов зажигания
31 Выключатель зажигания
32 панель приборов
33 предупреждающий треугольник системы защиты двигателя от окисления

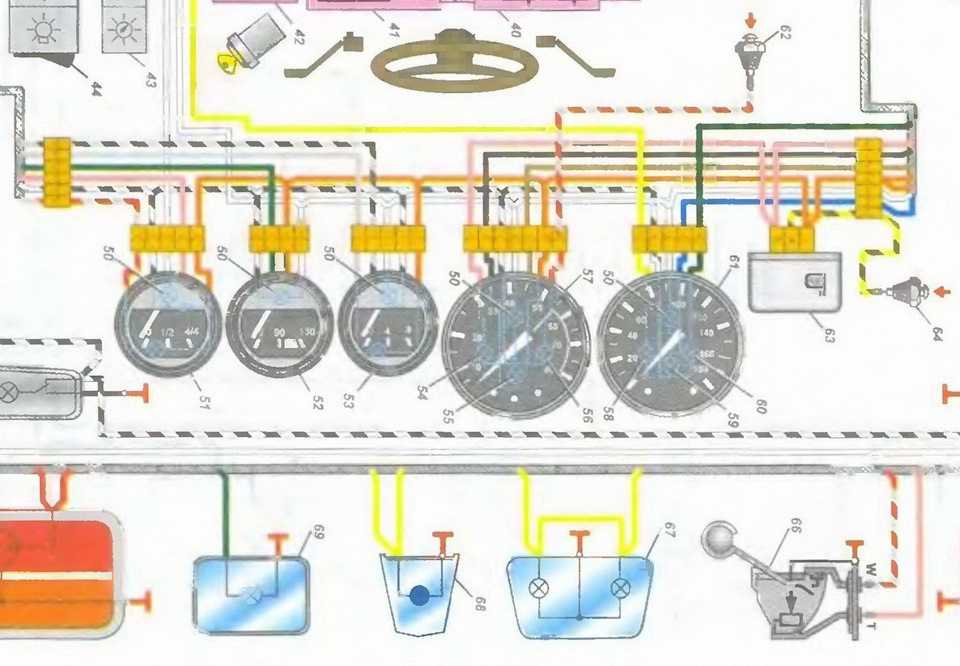

Полезное: расположение контактов на приборной панели ВАЗа

Схема блока управления инжекторным двигателем

Схема подключения блока управления инжектором:

1. — Разъем контроллера.
2. — Датчик массового расхода воздуха. 3.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки. 6.
6. — Кислородный датчик.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электрического вентилятора.
11. — Реле электрического бензонасоса.
12. — Главное реле.
13. — Предохранитель, защищающий цепь питания реле электрического бензонасоса.
14. — Предохранитель, защищающий цепь питания главного реле.
15 — Вставка предохранителя.
16 — Предохранитель, защищающий цепь питания постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Диагностический блок.
Х2. — Колодка подключения к электрической системе автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АККУМУЛЯТОР ВАЗ-2106;
2 — генераторная установка «шесть»;
3 — регулятор, предназначенный для управления параметром рабочего напряжения
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — индикатор, указывающий на состояние заряда батареи;
7 — реле, защищающее световую линию индикатора заряда батареи.

Электросхема стартера

1 — пусковое устройство автомобиля;
2 — БАТАРЕЯ;
3 — генераторная установка;
4 — выключатель зажигания.

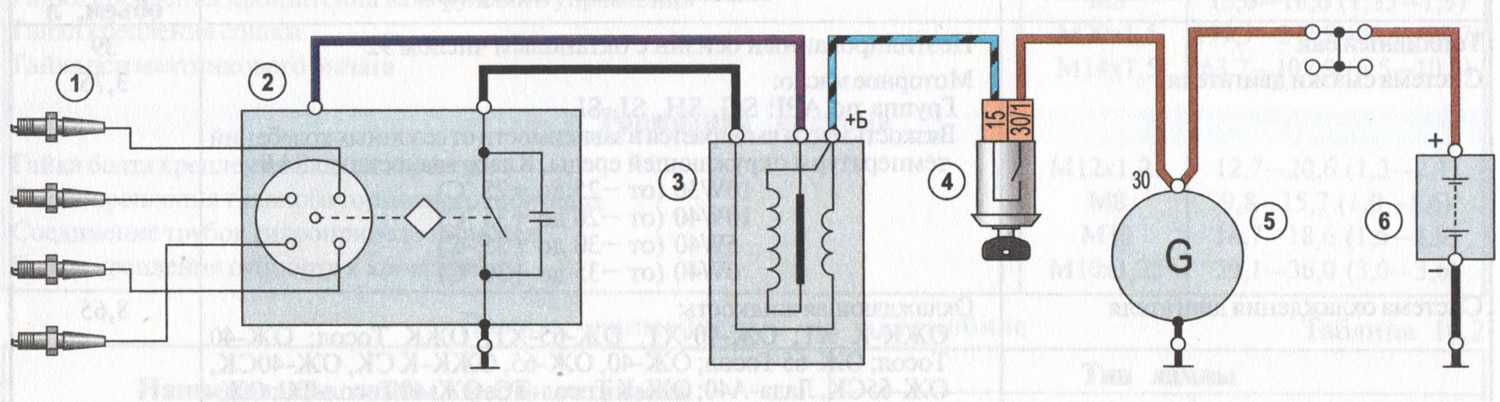

Электросхемы контактной системы зажигания

1 — свечи зажигания
2 — дистрибьютор
3 — выключатель зажигания
4 — катушка
5 — коммутатор;
6 — генератор;
7 — БАТАРЕЯ.

Электросхема управления клапаном карбюратора

1 — устройство концевого выключателя узла карбюратора;
2 — сам клапан двигателя;
3 — модуль, используемый для управления карбюратором в сборе;
4 — катушка зажигания;
5 — коммутатор в сборе;
6 — выключатель зажигания, его замок.

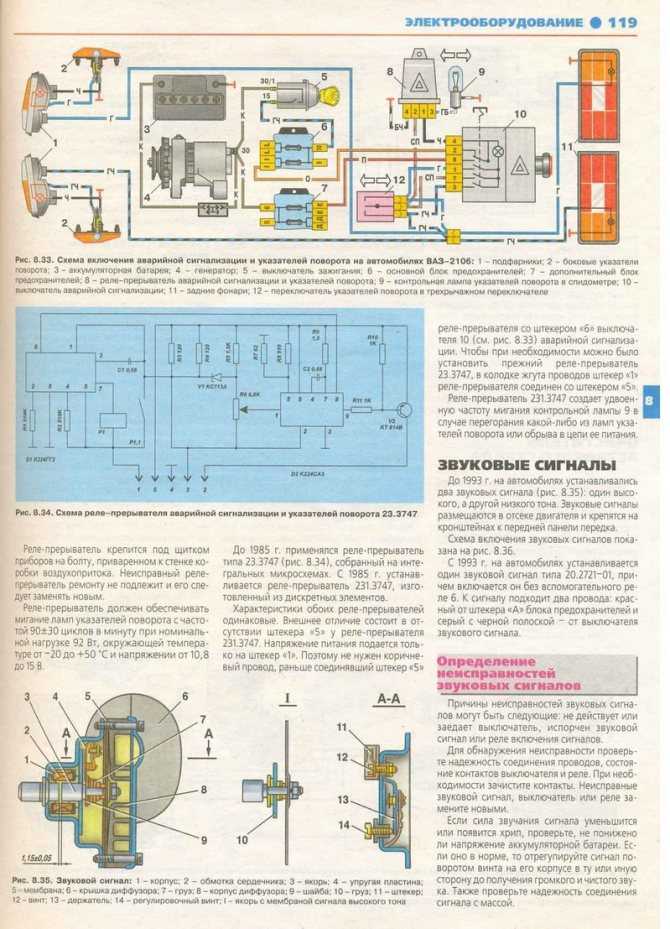

Электросхема указателей поворотов и сигналки

1 — индикаторные лампы, установленные в передней оптике;
2 — АККУМУЛЯТОР ВАЗ-2106;
3 — монтаж генератора в автомобиле;
4 — боковые направленные огни, расположенные на передних крыльях;
5 — основной монтажный модуль с защитными элементами;
6 — вспомогательный модуль управления с устройствами безопасности;
7 — выключатель зажигания;
8 — переключающее устройство для выключения и включения световой сигнализации, установленное в салоне автомобиля на центральной консоли;
9 — переключающее устройство для включения и выключения поворотных огней;
10 — прерыватель для мигающих указателей поворота и предупредительного света;
11 — спидометр, оснащенный индикаторной лампочкой для включения указателей поворота;
12 — указатели поворота в задней оптике.

Электросхема включения звука

1 — звуковые устройства для передачи импульсов;
2 — реле для активации звукового импульса, защищает электрическую цепь от перенапряжения;
3 — переключатель для звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — БАТАРЕЯ.

Схема включения элеткростеклоподъемников

1 — главный модуль безопасности;
2 — реле, используемое для защиты электрической линии дополнительно установленных окон;
3 — распределительный щиток электрического стеклоподъемника в левой двери;
4 — аналогичное устройство, используемое для регулировки положения стекла правой передней двери
5 — двигатель левого стеклоподъемника;
6 — вспомогательный модуль с компонентами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — Генераторный агрегат, установленный под капотом;
2 — БАТАРЕЯ;
3 — выключатель зажигания или замок;
4 — основной модуль с элементами безопасности;
5 — реле, защищающее электрическую линию системы запуска двигателя электрического вентилятора охлаждения силового агрегата;
6 — регулятор включения вентилятора;
7 — сам вентилятор;
8 — вспомогательный модуль предохранителей.

Схема предохранителей и реле ВАЗ2107

Электрическая система автомобиля защищена предохранителями, которые в основном находятся в центральном и вспомогательном блоке, расположенном в нижней части приборной панели с левой стороны рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и индикаторам замыкается, когда автомобиль включает зажигание.

F1(16A) Клаксон, гнездо для лампы, прикуриватель, стоп-сигнал, часы и внутреннее освещение (плафоны)
F2(8A) Реле стеклоочистителя, моторы обогрева и стеклоочистителя, омывателя ветрового стекла
F3(8A) Левая фара дальнего света и фара дальнего света заднего хода
F4(8A) Правая фара дальнего света
F5(8A) Предохранитель левого стоп-сигнала
F6(8A) Правый предохранитель ближнего света и задних противотуманных фар
F7(8A) Этот предохранитель на ВАЗ 2106 отвечает за габаритные огни (левый боковой фонарь, правый задний фонарь), задний фонарь, правый боковой фонарь, подсветку номерного знака, подсветку панели приборов и подсветку прикуривателя.
F8(8A) Лампа предупреждения об опасности (правая передняя лампа, левая задняя лампа), левая лампа освещения номерного знака, лампа освещения под капотом и лампа предупреждения об опасности
F9(8A) Указатель давления масла с сигнальной лампой, указатель температуры охлаждающей жидкости и уровня топлива, сигнальная лампа заряда аккумулятора, указатели поворота, индикатор открытия дроссельной заслонки карбюратора, обогрев заднего стекла
F10(8A) Регулятор напряжения и обмотка возбуждения генератора переменного тока
F11(8A) Резервное копирование
F12(8A) Резервное копирование
F13(8A) Режим ожидания
F14(16A) Обогрев заднего стекла
F15(16A) Двигатель вентилятора охлаждения
F16(8A) Индикаторы аварийного режима

Владельцы 2106 должны знать, что старая конструкция предохранителя давно устарела, так как он перегревается при каждом срабатывании, нарушая герметичность соединения элементов. Отсутствие плотного контакта между предохранителем и разъемами приводит к перегоранию предохранителя. Поэтому следует заменить блоки предохранителей. Блоки предохранителей следует проверять каждые шесть месяцев, чтобы предотвратить ненужные проблемы на участке электропроводки. Если контактная часть сгорела, следует заменить предохранители и очистить гнезда. В настоящее время многие владельцы ВАЗ 2106 модернизируют свои классические блоки, заменяя их на современные лопастные предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. модификация ВАЗ-21060 ижевской сборки последних лет с инжекторным двигателем ВАЗ-21067 с каталитическим нейтрализатором, отвечающим экологическому стандарту Евро-2.

ВАЗ-21061. модификация с двигателем ВАЗ-2103, некоторые автомобили аналогичного индекса оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости было установлено рабочее колесо. Уже на автомобили российского производства устанавливались бамперы от ВАЗ-2105, некоторые экземпляры оснащались омывателями фар и стеклоочистителями.

ВАЗ-21062. экспортная праворульная модификация базовой «шестерки».

ВАЗ-21063. автомобиль с улучшенной версией двигателя ВАЗ-21011, с датчиком давления масла и электрическим вентилятором охлаждения двигателя. Эта модификация была завершена в 1994 году.

ВАЗ-21064. Эта экспортная праворульная модификация аналогична ВАЗ-21062, но за основу была взята модификация ВАЗ-21061.

ВАЗ-21065. Это модификация модернизированного автомобиля, выпускавшегося с 1990 по 2001 год. Он был оснащен двигателем объемом 1569 куб. см. Другие отличия от базовой модели включали более мощный генератор переменного тока, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным отношением 3,9, бесконтактную систему зажигания и карбюратор Solex. В экстерьер и интерьер было внесено еще несколько изменений, это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. тот же ВАЗ-21065, но с двигателем ВАЗ-2103.

ВАЗ-21066. праворульная экспортная версия ВАЗ-21063.

ВАЗ-21068 — автомобиль, выпускавшийся в качестве перевозчика агрегатов с периода доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. модификация ВАЗ-2106, изготовленная по заказу для спецслужб. Он оснащался роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.



Схема ВАЗ 2106: поиск неисправностей и замена электрооборудования » Авто центр ру

Как известно, электрическая цепь в любом транспортном средстве является одним из основных компонентов. Схема электрооборудования позволяет водителю ВАЗ 2106 правильно выявлять неисправности системы при обнаружении сбоев в работе оборудования. Эта статья посвящена проводке отечественных «шестерок».

Что входит в электросхему?

Отечественная желтая «шестерка»

Вне зависимости от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (бсз), электросхема транспортного средства включает в себя такие компоненты:

• аккумуляторная батарея с минусовым контактом на кузов автомобиля;
• устройство стартера с выходом «50»;
• генератор — один из основных элементов электросхемы ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи устройств питания;
• выключатель зажигания;
• реле регулятора.

Необходимо отметить, что электросхема автомобиля ВАЗ 2106 с бсз или без него изначально выполнена с учетом однопроводного типа соединения компонентов электрического оборудования. По сути, это значит, что отрицательные контакты электрооборудования выводятся на массу, то есть кузов транспортного средства. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой.

Выявление неисправностей

Схема проводки на «шестерке»

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

1. Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо проверять стартер, трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин. Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.
2. Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики. Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Специалисты рекомендуют начинать диагностику поломки с проверки выключателя зажигания, поскольку он выполняет следующие функции:

• осуществляет управление всеми возможностями системы зажигания;
• управляет работой охранной, а также противоугонной системами ВАЗ 21063;
• позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

Принцип работы электрооборудования

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из которых активируется определенное оборудование:

1. В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает подаваться на другие разъемы, в результате чего работать могут габаритные огни, дворники стекла, вентилятор, а также устройство обогрева заднего стекла.
3. В режиме 2 в работу схемы включается система зажигания, датчики на приборной панели, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой гудок, а также очистители стекол.

В постоянном режиме под током в модели 21063 в соответствии со схемой работают рулевой гудок, тормозные огни, световая сигнализация, подсветка на контрольном щитке, а также прикуриватель. Основные элементы схемы защищаются предохранителями, расположенными в основном и дополнительном блоках, установленных под панелью приборов напротив водительского сиденья (автор видео — Вячеслав Витер).

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

1. Проверьте аккумулятор. Возможно, он просто разрядился.
2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут.

Слабые места блока предохранителей

1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.

Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерке» описано на ролике ниже (автор видео — AVTOCLUB_22).

Электросхема ВАЗ 21061 и 21063 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Здесь приводим электросхемы автомобилей ВАЗ 21061 и 21063 выпуска до 1987 года и с 1988 года……………

До 1987 года

Кликните по картинке чтобы ее увеличить

1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп — сигнала.
34. Штепсельная розетка переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Переключатель электродвигателя отопителя.
39. Лампа освещения вещевого ящика.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель освещения приборов.
43. Лампа сигнализации недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенные в стойках передних дверей.
49. Выключатель фонарей сигнализации открытых передних дверей.
50. Фонари сигнализации открытых передних дверей.
51. Выключатель плафонов, расположенные в стойках задних дверей.
52. Выключатель сигнализации стояночного тормоза.
53. Плафоны освещения салона.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Указатель давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонари освещения номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.

Нумерация штекеров в колодках: а – очистителя ветрового стекла и реле — прерывателя ветрового стекла; б – реле — прерывателя аварийной сигнализации и казателей поворота; в – трехричажного переключателя.

* Устанавливалось на части автомобилей ВАЗ 21061, ВАЗ-21063.

С 1988 года
{banner_content}

Кликните по картинке чтобы ее увеличить

1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар.
6. Реле включения дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения электродвигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Коммутатор* ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения электродвигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле включения обогрева заднего стекла***.
34. Выключатель стоп – сигнала.
35. Штепсельная розетка переносной лампы****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Переключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения вещевого ящика.
41. Прикуриватель.
42. Выключатель аварийной сигнализации.
43. Регулятор освещения приборов ВАЗ 21061, ВАЗ-21063.
44. Лампа сигнализации недостаточного уровня тормозной жид кости.
45. Переключатель указателей поворота.
46. Выключатель зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного света.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенных в стойках передних дверей.
51. Моторедукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенных в стойках задних дверей.
53. Выключатель сигнализации стояночного тормоза.
54. Плафоны освещения салона.
55. Указатель уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Указатель давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле включения стеклоподъемников передних дверей.
69. Переключатель стеклоподъемника правой передней двери.
70. Задние фонари.
71. Фонари освещения номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Колодки обогрева заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а – аккумулятора; б – датчика распределителя зажигания;
в – очистителя ветрового стекла и реле — прерывателя ветрового стекла; г – реле — прерывателя аварийной сигнализации и указателей поворота; д – трехричажного переключателя.

* Устанавливается в случае с бесконтактной системой зажигания, датчиком типа 38.3706, катушкой – 27.3705 или 027.3705
** С 2000 г. не устанавливается. Вместо датчика типа ТМ-108 применяется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

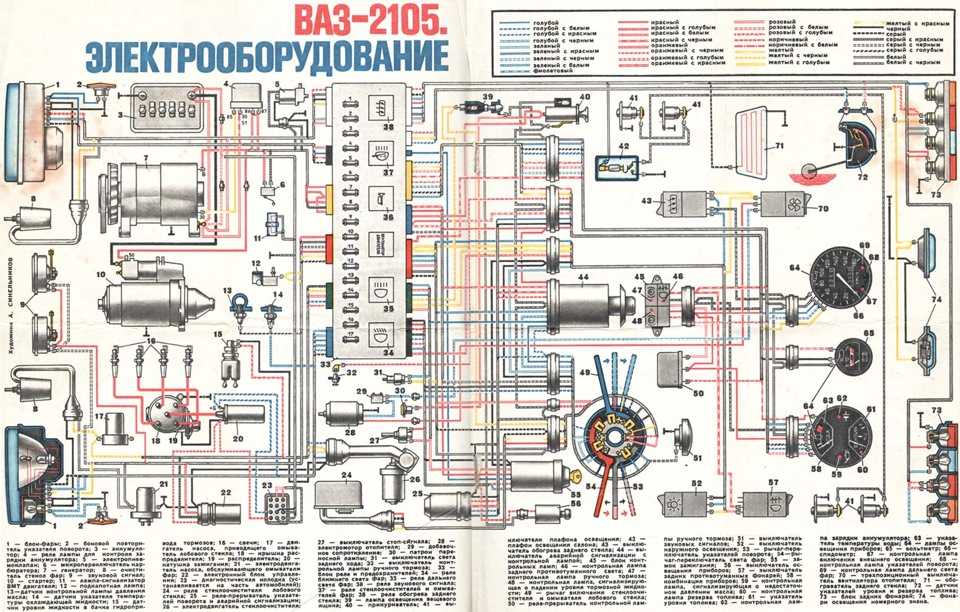

Электропроводка ваз 2106 схема цветная

На автомобилях ВАЗ 2106 схема проводки включает в себя более десяти различных составляющих и модификаций общей сети. Владельцу машины нужно разбираться в этом вопросе, чтобы при необходимости произвести ремонт и диагностику электросети.

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей электросхемы проводки и оборудования ВАЗ 2106:

• 1 — передние и боковые фары указателей поворотов;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — внешние осветительные устройства;
• 4 — внутренние осветительные приборы;
• 5 — элементы подсоединения звуковых импульсных устройств;
• 6 — электрический мотор вентилирующего устройства охладительной системы силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматической активации электрического моторчика вентилятора;
• 8 — реле активации звуковых приборов;
• 9 — реле, защищающее электроцепь моторчика вентилятора;
• 10 — устройство для регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в подкапотном отсеке;
• 12 — электрический моторчик системы обмыва лобового стекла;
• 13 — контроллер, следящий за объемом тормозного расходного вещества;
• 14 — трамблер, именующийся распределительным устройством системы зажигания;
• 15 — электрический моторчик системы стеклоочистки, предназначенный для активации дворников;
• 16 — свечи системы зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для мониторинга уровня давления моторной жидкости;
• 19 — регулятор температурного уровня хладагента в охладительной системе;
• 20 — подкапотный источник освещения;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный узел, предназначенный для выработки напряжения во время движения и подзарядки аккумуляторной батареи;
• 23 — АКБ;
• 24 — реле, защищающее от перенапряжения контрольный индикатор заряда АКБ;
• 25 — реле электроцепи активации световых приборов ближнего освещения;
• 26 — реле электроцепи активации световых устройств дальнего освещения;
• 27 — реле системы стеклоочистки;
• 28 — вспомогательный блок с предохранительными устройствами;
• 29 — главный пластиковый модуль с предохранительными элементами;
• 30 — устройство активации светового источника заднего хода;
• 31 — переключатель контрольного светового индикатора ручного тормоза, располагается на приборной панели;
• 32 — розетка для подключения переносного источника освещения;
• 33 — прерывательное устройство указателей поворотных огней и световой сигналки;
• 34 — электрической моторчик системы отопления салона;
• 35 — переключатель тормозных сигналов;
• 36 — реле электролинии системы прогрева заднего стекла;
• 37 — дополнительный резисторный элемент электрического моторчика отопительной системы;
• 38 — световой индикатор системы освещения багажного отсека;
• 39 — переключатель внешних осветительных приборов, располагается на центральной консоли в салоне машины;
• 40 — переключатель для активации и отключения системы прогрева заднего стекла;
• 41 — замок зажигания;
• 42 — устройство переключения освещения световых приборов, применяется для активации дальнего и ближнего света;
• 43 — рычаг для переключения поворотных огней;
• 44 — переключатель звуковых сигналов, установлен на руле в салоне;
• 45 — рычаг активации и переключения режимов работы системы стеклоочистки;
• 46 — переключатель системы обмыва лобового стекла;
• 47 — переключательное устройство для активации освещения контрольной панели;
• 48 — переключатель для включения и деактивации световой сигналки;
• 49 — прикуривательное устройство;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в резервуаре гидравлического привода тормозной системы;
• 52 — переключательные устройства световых приборов сигнализации открытых передних дверей;
• 53 — световые устройства сигналки передних открытых дверей;
• 54 — переключательные устройства световых приборов, установленных в передних дверях;
• 55 — контроллер объема горючего со световым индикатором резерва бензина в баке;
• 56 — контроллер температурного уровня хладагента в охладительной системе;
• 57 — указательный индикатор давления моторной жидкости со световым устройством;
• 58 — тахометр, использующийся для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольный световой индикатор активации ручного тормоза;
• 60 — световой индикатор определения заряда АКБ;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называется подсосом;
• 62 — спидометр, где выводится информация о скорости передвижения машины;
• 63 — контрольный световой индикатор активации приборов внешнего освещения;
• 64 — световой индикатор активации фонарей поворотных огней;
• 65 — световой индикатор активации дальнего освещения оптических приборов;
• 66 — прерывательное реле светового устройства активации ручного тормоза;
• 67 — выключательное устройство светового индикатора подсоса, устанавливается на карбюраторных силовых агрегатах;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — переключательные устройства для активации и отключения световых приборов, установленных в задних дверях;
• 70 — источники света в салоне машины;
• 71 — устройство прогрева заднего стекла;
• 72 — световой индикатор освещения багажного отсека;
• 73 — контроллер объема и резерва горючего, располагается в топливном баке ВАЗ 2106;
• 74 — задние осветительные приборы, оптические устройства для освещения номера авто.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Обозначение компонентов проводки генераторного узла:

• 1 — АКБ;
• 2 — генераторная установка «шестерки»;
• 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с предохранительными элементами;
• 6 — контрольный световой индикатор, определяющий заряд АКБ;
• 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

• 1 — стартерное устройство автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

• 1 — АКБ;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

• 1 — концевое переключательное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль, использующийся для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутаторное устройство;
• 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

• 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
• 2 — АКБ;
• 3 — генераторный узел авто;
• 4 — боковые поворотные огни, расположенные на передних крыльях;
• 5 — главный монтажный модуль с предохранительными элементами;
• 6 — вспомогательный управляющий блок с предохранительными устройствами;
• 7 — замок зажигания;
• 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
• 9 — переключательное устройство для активации и отключения поворотных огней;
• 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
• 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
• 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Описание основных элементов этой составляющей электросхемы:

• 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
• 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с предохранительными элементами;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения электродвигателя отопителя

Обозначение элементов системы активации электромотора отопительного узла:

• 1 — электрический моторчик отопительной системы;
• 2 — дополнительный резисторный элемент;
• 3 — переключательное устройство электрического мотора печки в салоне машины;
• 4 — предохранительный модуль;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться добавочным электрооборудованием. Проводка в этом случае прокладывается дополнительно, а общая схема оснащается другими составляющими.

Схема включения элеткростеклоподъемников передних дверей

• 1 — главный предохранительный модуль;
• 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
• 3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
• 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
• 5 — электродвигатель левого подъемника стекла;
• 6 — вспомогательный модуль с предохранительными элементами;
• 7 — замок зажигания.

Контакт А подсоединяется к контакту 30 на генераторной установке, контакт Б – к переключательному устройству системы освещения панели. Выход В представляет собой условное обозначение разъемов в колодке электродвигателя системы.

Канал «Ввидео ролике» продемонстрировал процедуру монтажа и подключения электростеклоподъемников на ВАЗ 2106.

Схема управления электромагнитным клапаном карбюратора

Модифицированный вариант схемы управления карбюраторным клапаном имеет несколько отличий:

• 1 — переключатель зажигания или замок;
• 2 — генераторная установка питания оборудования напряжением;
• 3 — АКБ;
• 4 — катушка зажигания;
• 5 — коммутаторный узел, расположенный в моторном отсеке;
• 6 — управляющий модуль;
• 7 — сам клапан карбюраторной установки;
• 8 — концевой переключатель карбюраторного устройства.

Электродвигатель вентилятора системы охлаждения двигателя

• 1 — генераторный узел, установлен под капотом;
• 2 — АКБ;
• 3 — переключатель зажигания или замок;
• 4 — главный модуль с предохранительными элементами;
• 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
• 6 — контроллер активации вентилирующего устройства;
• 7 — непосредственно сам вентилятор;
• 8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащается предохранительным модулем, обозначения его компонентов приведены ниже.

Видео «Руководство по самостоятельной замене колодки предохранителей»

Пользователь Ramanych наглядно показал, как можно произвести замену колодки предохранительных элементов на «шестерке».

Вы используете Internet Explorer 6, или старше. Мы настоятельно рекомендуем вам поискать другой браузер или новейшую его версию, чтобы сделать свою работу в интернете более приятной, и соответствующей новейшим стандатрам.

Ваз (Жигули) 2106 — схема электропроводки

На этой страничке представлена общая электрическая схема автомобиля Ваз 2106. На схеме показано расположение деталей всей электрической цепи, при этом не нарушено их реальное расположение на автомобиле. Очень удобно искать элементы электроцепи различных деталей.

1. расположение фар
2. расположение подфарников
3. расположение поворотников
4. расположение аккумулятора
5. расположение реле сигнализатора зарядки
6. расположение реле включения ближнего света
7. расположение реле включения дальнего света
8. расположение электромагнитного клапана в карбюраторе
9. расположение стартера
10. расположение генератора
11. расположение сигнала
12. расположение электродвигателя вентилятора системы охлаждения движка
13. расположение датчика включения электро-двигателя вентилятора
14. расположение распределителя зажигания
15. расположение свечки зажигания
16. расположение датчика сигнализатора уровня тормозной жидкости
17. расположение лампочки освещения под капотом
18. расположение датчика указателя температуры охлаждающей жидкости
19. расположение датчика указателя давления масла

Электропроводка Ваз 2106 — схема:

Ваз 2106 (Жигули) схема электропроводки

Чтобы сохранить схему электропроводки Ваз 2106 — выберите её левой кнопкой мыши и когда она увеличится нажмите правую кнопку мыши, выберите — сохранить как…

расположение датчика сигнализатора недостаточного давления масла

расположение электродвигателя дворника лобового стекла

расположение катушки (бабины) зажигания

расположение электродвигателя омывателя лобового стекла

расположение реле звукового сигнала

расположение реле вкл. электродвигателя вентилятора

расположение регулятора напряжения

расположение реле – прерывателя дворника лобового стекла

тут находится дополнительный блок предохранителей

тут находится главный блок предохранителей

тут находится выключатель света заднего хода

расположение выключателя стоп сигнала

расположение штепсельной розетки для переносной лампы

расположение прерывателя аварийки и поворотников

переключатель режимов работы электродвигателя отопителя

дополнительный резистор эл.двигателя системы отопления салона

электромотор отопителя салона

фонарь освещения “бардачка”

расположение часов на схеме

гнездо прикуривателя

кнопка-индикатор аварийной сигнализации

клавиша включения освещения приборов

переключатель дворников и насоса омывателя лобового стекла

переключатель режимов работы света фар и поворотников

замок зажигания

выключатель задней противотуманной фары

выключатель габаритных огней

кнопки сигнализаторов открытых передних дверей

лампы сигнализирующие об открытых передних дверях

клавиши плафонов подсветки салона, на стойках между дверьми

клавиши плафонов подсветки салона, находящиеся на стойках за заднми дверьми

светильники со встроенными тумблерами для освещения салона автомобиля

кнопка включения сигнализатора “ручника”

лампы подсветки приборов

стрелочный указатель расхода топлива с лампой сигнализации резерва

стрелочный указатель степени нагрева (температуры) тосола.

контрольный прибор давления масла в двигателе сигнализатором низкого давления

предупреждающая лампа стояночного тормоза (”ручника”)

прибор контроля за зарядом аккумулятора батареи

лампа сигнализирующая о прикрытии воздушной заслонки ( дросселя) карбюратора

электро-тахометр

лампа контроля включения габаритных огней

контрольная лампа включения поворотников

контрольная лампа включения света фар в режиме “дальнего”

механический спидометр

выключатель (кнопка на “массу”) сигнализатора прикрытия дросселя (воздушной заслонки) карбюратора

реле-прерыватель контрольной лампы “ручника” ( стояночного тормоза )

контрольная лампа уровня тормозной жидкости в бачке

задние комбинированные фонари

фонарь подсветки знака номера

датчик уровня и резерва топлива

фонарь подсветки багажного отделения

задняя противотуманная фара (фонарь)

А — для условной нумерации штекеров в колодках электропривода и реле очистителя ветрового стекла.

Б — для условной нумерации разъёмов в колодке реле (32) аварийной сигнализации и поворотников

В — для условной нумерации штекеров в колодке выключателя (39) аварийной световой сигнализации

1. Цвета проводов на входе и выходе жгута сохраняются.

2. Изгибы проводов в местах входа (выхода) в жгут показывают направления их

прокладки в жгуте.

Схема электрооборудования автомобилей ВАЗ-2106_ВАЗ-21061_ВАЗ-21063_ВАЗ-21065 выпуска 1988-2001 гг.

Версия 24.10.16 beta

Автомобильный справочник

Переезд сайта на новый домен .

Общая схема электрооборудования ВАЗ 2106

Электрическая схема автомобиля ВАЗ 210 6

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

Описание ЭЛЕКТРОСХЕМЫ

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 19 76 – 1987 г.

Описание ЭЛЕКТРОСХЕМЫ

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Схема проводки ваз 2106 в Украине. Цены на Схема проводки ваз 2106 на Prom.ua

Проводка ВАЗ 2106 (евро блоки)

Доставка по Украине

1 401 — 1 474.97 грн

от 3 продавцов

1 431 грн

Купить

Диана Партс

Проводка ВАЗ-2106 полный комплект, 2106-3724000 (Кам.-Подольский)

Доставка из г. Житомир

1 652 грн

Купить

«Дешевле всех»

Проводка ВАЗ 2106 с евроблоком

Доставка из г. Каменец-Подольский

1 900 грн/комплект

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка ВАЗ 2106 БСЗ + ЭПХХ + Solex

Доставка по Украине

269 грн

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка для ВАЗ 2106 (ГОСТ) с евроблоком

На складе в г. Каменец-Подольский

Доставка по Украине

1 850 грн

Купить

Safari Kyiv

Книга ВАЗ 2103 2106 Руководство Инструкция Справочник Мануал Пособие По Ремонту Эксплуатации электро схемы

На складе

Доставка по Украине

353 грн

Купить

AUTO LAVKA

Проводка ВАЗ 2106

Заканчивается

Доставка по Украине

1 414 — 1 487.98 грн

от 3 продавцов

1 443 грн

Купить

Диана Партс

Проводка ВАЗ 2106

Доставка по Украине

от 1 950 грн/комплект

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка ПТФ (противотуманных фар) ВАЗ-2106 (КПКЗ) ПТФ 2106

На складе

Доставка по Украине

185 грн

Купить

Автозапчасти.UA

Проводка автомобильная ВАЗ 2103, 2106 полный комплект

Доставка из г. Житомир

1 711 грн

Купить

ТД Автозапчасть

Проводка, жгут косичка для приборной панели ВАЗ 2106 2103 Жигули

Доставка из г. Харьков

111 грн/комплект

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут задней части авто ВАЗ 2106/2103

Доставка из г. Харьков

348 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут передний, двигатель-салон ВАЗ 2106/2103

Доставка из г. Харьков

1 198 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут кабеля полный Евро ВАЗ 2106/2103

Доставка из г. Харьков

1 562 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка фаркопа для прицепа ВАЗ 2106, 2103

Доставка из г. Харьков

106 грн

Купить

GARNA інтернет-магазин автозапчастин

Смотрите также

Проводка ВАЗ 2103,2106 нового образца комплект (Евро)

Доставка по Украине

1 750 грн

Купить

car-detali24

Проводка ВАЗ 2103,2106 старого образца комплект.

Доставка по Украине

1 890 грн

Купить

car-detali24

Проводка противотуманных фар ВАЗ 2106-07 ВДМ (про-во Россия)

Доставка по Украине

239 грн

Купить

MENSHOP. COM.UA Магазин полезных авто товаров и аксессуаров

Проводка ВАЗ 2106 в сборе полный комплект старого образца АвтоВАЗ

Доставка по Украине

1 300 грн

Купить

LADA Центр

Проводка кузовная ВАЗ 2106 (блок предохранения большой) соединительный жгут

Доставка по Украине

193 — 224 грн

от 5 продавцов

224 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка ВАЗ 2103, 2106 СТАРЫЙ ТИП полный комплект (пр-во Завод) ПД 23640 ПИР 2878

Доставка по Украине

2 017 — 2 335 грн

от 5 продавцов

2 335 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка ВАЗ 2103, 2106 полный комплект (новый тип) ЕВРО (пр-во Каменец Подольский Украина) ПИР 40174

Доставка по Украине

1 900 — 2 312 грн

от 5 продавцов

2 311 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка кузовная ВАЗ 2106 (блок предохранения большой) задняя часть ПД 151778

Доставка по Украине

423 — 514 грн

от 5 продавцов

514 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка Москвич 2141 (двигатель от ВАЗ 2106) полный комплект ПД 27272

Доставка по Украине

2 497 — 3 034 грн

от 5 продавцов

3 034 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка кузовная 2106 (блок предохр большой) задняя часть

Доставка по Украине

336 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Проводка кузовная 2106 (блок предохр евро)

Доставка по Украине

1 302 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Проводка кузовная 2106 (блок предохр большой) соединительный жгут

Доставка по Украине

142 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Гофра проводки двери Ваз 2101-2107 Хоботок

На складе

Доставка по Украине

20 грн

Купить

Weststore Интернет магазин автозапчастей

Проводка фары противотуманной 2101-2107, 2121 АВТОГРАНД

Доставка из г. Хуст

по 525 грн

от 2 продавцов

525 грн/комплект

Купить

АВТОГРАНД

Схема подключения коммутатора ВАЗ 2106. Бесконтактная система зажигания.

Регулировка зажигания ваз 2106 начинается с установки угла замкнутого состояния контактов. Регулировка УЗСК необходима, если вы используете классическую или транзисторную систему зажигания. Если установлена ​​тиристорная система, значение УЗСК не критично. Для начала регулировки снимите крышку трамблера.

Как отрегулировать электронное зажигание на ВАЗ 2106 на свече

Контроль зажигания

Если автомобиль установлен, то перед началом регулировки желательно зачистить контакты трамблера напильником. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

При необходимости контакты придется подрегулировать. Теперь поверните коленчатый вал  в такое положение при котором расстояние между контактами будет максимальным . Откручиваем винт, фиксирующий контактную группу на опорной плите,

теперь вводим щуп — его толщина должна быть около 0,4 мм между контактами

после выбирается положение контактной группы , в котором щуп будет двигаться с небольшим усилием Это положение должно быть зафиксировано.

Величину зазора проверяем двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий сдвинется без усилий. Для того чтобы провернуть коленчатый вал желательно использовать специальный ключ.

  Если этого нет, то включаем четвертую передачу и плавно толкаем машину. Стартер работать не будет, потому что получить нужный угол поворота практически невозможно. Зазор между контактами трамблера, дает необходимое значение УЗСК , Не забывайте, что критичен угол , а не зазор ! Вот именно из-за этого нужно проверить юстировку, замерив угол, который примерно равен 55±3°.

Самый простой вариант — использовать электронный тахометр, который имеет функцию измерения УЗСК. Для использования этого устройства необходимо собрать таймер и запустить двигатель. Тахометр необходимо перевести в режим измерения УЗСК.

В случае выхода УЗСК за пределы, рекомендованные производителем, регулировку зазора придется повторить. Есть еще один способ, при этом нужно измерить угол. Первым делом вытаскиваем из крышки распределителя центральный ВВ-провод и цепляем его к массе автомобиля, провод тоже можно не вытягивать, но тогда будет риск пробоя катушки на провод От трамблера к катушке зажигания нужно будет подключить лампочку на 12 вольт.

Лампа загорится, если зажигание включено, а контакты трамблера разомкнуты, а при их замыкании погаснут. Если в автомобиле тиристорная или транзисторная система, то лампочка с разомкнутыми контактами не будет гореть , из-за того, что есть ограничитель тока. Тогда лампочку придется заменить на вольтметр; в положении разомкнутых контактов показывает 12 В, а в замкнутых — 0,

Прокрутить коленвал по часовой стрелке , нужно провернуть до до замыкания контактов . Это положение бегунка помните желательно сообщить об этом дистрибьютору. Коленвал нужно вращать до размыкания контактов.

Запоминаем это положение ползунка, затем измеряется угол между этими двумя положениями. Делается это так: измеряем длину дуги окружности на корпусе распределителя, затем вычисляем угол в градусах по формуле:

(360пд)/л в котором:

• р = 3,14 — число Пифагора;
• d=70 мм — диаметр корпуса распределителя;
• l, мм — измеренная длина дуги по корпусу распределителя между метками.

При правильной настройке УЗСК длина дуги составит 33 ± 2 мм.

Теперь переходим ко второму этапу. Это результат регулировки угла опережения.

Регулировка угла опережения зажигания

Для двигателей автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контакта  распределитель-прерыватель, которого соответствует искра 1-го цилиндра , опережает первую мертвую точку поршня 1-го цилиндра на 0±1°. Ниже описано несколько способов регулировки .

Регулировка стробоскопа

  производится таким образом. Подключаем стробоскоп к автомобильной сети. С распределителя нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель необходимо запустить и прогреть до температуры, при которой он будет устойчиво работать на холостом ходу. После нужно ослабить болт, крепящий корпус распределителя. Свет стробоскопа должен быть направлен на шкив, который находится на коленчатом валу.

Теперь запустим таймер включения , пока , пока метка , нанесена на шкив , а не будет стоять относительно метки на крышке распредвала . В этом положении корпус распределителя фиксируется.

Регулировка «лампочка»

Регулировка зажигания с помощью лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Возьмите лампочку на 12 В и соедините два проводка. Когда лампочка готова, можно начинать. Коленвал нужно провернуть так, чтобы метка на шкиве располагалась заданным образом, по отношению к меткам на крышке распредвала, трамблер трамблера должен быть обращен к ВВ провода 1-го цилиндра.

Повторюсь, что если нет специального ключа, то включаем четвертую передачу и толкаем тачки . Один из проводов лампочки соединяется с проводом, идущим от трамблера к катушке зажигания, второй проводок необходимо прикрепить к массе машины . С крышки распределителя снят центральный провод, он крепится к массе. Болт крепления распределителя необходимо ослабить.

Теперь включите зажигание. Корпус распределителя необходимо повернуть по часовой стрелке, его необходимо повернуть до пока не погаснет . Затем нужно аккуратно повернуть в другую сторону, как только загорится лампочка, крутить прекращаем — в таком положении нужно зафиксировать таймер.

Регулировка зажигания

Ставим коленвал в нужное положение, вытаскиваем из крышки трамблера центральный провод, и крепим на расстоянии около 5 мм от массы.

Ослабляем болт, фиксирующий корпус распределителя, затем включаем зажигание. Корпус распределителя необходимо повернуть по часовой стрелке 10-20 градусов . Затем нужно медленно вращать в обратную сторону , пока пока не попадет искра на , после прикручиваем корпус распределителя.

Настройка «на слух»

Есть еще способ настройки «на слух», но это неточный способ — получится значительная погрешность, но попасть в деревню можно. Эта регулировка производится следующим образом: заводим двигатель, ослабляем болт крепления корпуса трамблера. Повернув корпус, находим такое положение, при котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, после зафиксируем трамблер.

Проверка результатов настройки

Переходим к последнему этапу, нам необходимо проверить результаты. Результаты проверяются на поведение автомобиля на дороге. Двигатель необходимо прогреть, выйти на ровном участке дороги, набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать на педаль газа . В течение 1-2 секунд будут слышны характерные стуки, похожие на цоканье, и машина сразу начнет уверенно набирать скорость.

Если звука не слышно, то нужно повернуть таймер против часовой стрелки на одно деление, эту процедуру повторять до тех пор, пока не услышите звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у вас проблемы.

  Причина проблем может быть еще в отклонении состава топлива от номинального, а также в некорректной работе систем распределителя.

Как показывает практика, большинство владельцев отечественных автомобилей производят ремонт своих «ласточек» своими руками. Поэтому большинство возможных проблем, которые могут возникнуть при работающем двигателе, знают автовладельцы. В этой статье мы поговорим о том, что собой представляет ВАЗ 2106 – как правильно выставить и какие неисправности для нее характерны.

Схема

Схема зажигания на шестиколесном двигателе включает в себя следующие узлы:

1. Сам распределительный узел.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Замок зажигания
8. Устройство переключения.

Возможные неисправности

Электронное зажигание ВАЗ не всегда может работать корректно.

Рано или поздно появляются системные сбои:

• обрыв проводки между распределительным устройством и выключателем;
• выход из строя бесконтактного регулятора;
• обрыв проводки между узлом выключателя и выключателем или непосредственно катушкой;
• сбой переключателя;
• поломка замка зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя или зависание угольного контакта в крышке распределительного устройства;
Этому также может способствовать утечка напряжения
• через трещины или другие повреждения трамблера, копоть и влага, скапливающаяся на внутренней стороне крышки;
• выход из строя резистора в роторе распределителя;
• обрыв самой катушки;
• выход из строя свечей зажигания из-за износа или механического воздействия;
• выходу из строя трамблера в целом может способствовать неправильное подключение;
• некорректная работа двигателя может быть из-за слишком большого зазора между электродами свечей зажигания;
• Ослабление пружины грузового регулятора ГРМ (автор видео — канал Евгений Александрович).

Инструкция по установке

Итак, если вам необходимо обеспечить нормальную работу цилиндров и двигателя в целом, мы готовы вам в этом помочь.

Порядок настройки бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается аккумулятор от бортовой сети, после чего демонтируется крышка КРУ с высоковольтными кабелями. Одно из высоковольтных устройств должно быть отключено от катушки.
2. С помощью коротких включений Пусковое устройство должно быть установлено перпендикулярно силовому агрегату. вернее, его регулировка, подразумевает именно такое устройство устройства.
3. Сделав это, нужно установить метку расположения трамблера на самом моторе. Чтобы сделать метку, используйте маркер. Далее необходимо открутить гайку, которая фиксирует сам рубящий узел, для этого понадобится ключ на 13. Сделав это, можно отсоединить трос, соединяющий узел с катушкой, это необходимо сделать перед демонтажем.
4. В системе установлен новый прерыватель на место старого.
5. Далее корпус узла необходимо повернуть так, чтобы средняя метка на его корпусе совпала с установленной меткой на двигателе, которую вы нанесли ранее. После этого можно затянуть гайку, фиксирующую новый трамблер, и надеть на него крышку. После установки крышки подключаются высоковольтные кабели.
6. Замените катушку на новую для нормальной работы. новая система оптимальное использование новой катушки.
7. Затем подключите все необходимые провода к этому компоненту. Для правильного подключения может понадобиться схема электронного зажигания ВАЗ 2106. Завершающим этапом является установка выключателя, поставить его можно в любом удобном месте. С помощью тачки необходимо просверлить соответствующие отверстия и с помощью саморезов зафиксировать устройство.

Как выставить зажигание?

После того, как двойное зажигание на ВАЗ-2106 было установлено, его необходимо правильно отрегулировать для нормальной работы двигателя. Без этого мотор будет работать с перебоями, доставляя неудобства владельцу автомобиля.

Как правильно выставить угол опережения зажигания:

1. Сначала нужно выкрутить свечу первого цилиндра, для этого нужен свечной ключ, а затем закрыть отверстие пальцем или резиновой пробкой.
2. С помощью специального ключа нужно прокрутить коленчатый вал до тех пор, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия. О такте сжатия можно узнать по тому, как пробка вылетает из свечного отверстия. Если вы закрыли отверстие пальцем, вы можете почувствовать, как оно выдавливается. Коленчатый вал необходимо провернуть до совмещения риски на его шкиве с риской на крышке ГРМ. Если автомобиль эксплуатируется на 92 Ил 95 топлива, то вал надо совместить со средней отметкой. Если бензин более низкого качества, то он должен сочетаться с самой длинной отметкой.
3. Далее необходимо отсоединить клипсы, затем демонтировать крышку трамблера. После того, как вы провернули коленвал, ротор трамблера должен автоматически провернуться в определенное положение. При этом внешний контакт будет направлен в сторону первого цилиндра на крышке распределителя. После того, как все метки совмещены, нужно обратить внимание на сам узел — постарайтесь провести визуальную линию через фиксаторы-защелки. Эта линия в идеале должна проходить по оси силового агрегата; если это не так, то настраивайте дальше.
4. Откручиваем гайку крепления таймера, после чего сам узел нужно повернуть вверх. Вращая ось ротора, нужно поставить его параллельно по отношению к оси двигателя. и затяните фиксирующую гайку, но не полностью. Только после выполнения всех этих действий начинается регулировка, для которой мы воспользуемся тестовой лампочкой.
5. Лампочка подключается следующим образом: один проводок от нее должен идти на вывод катушки, который, в свою очередь, подключается к кабелю распределителя. Что касается второго провода, то его необходимо подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
6. Включите зажигание и поверните таймер по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока не перестанет гореть контролька. Если лампочка изначально не горит, то необходимость в регулировке отпадает.
7. После этих действий поверните трамблер против часовой стрелки. Когда лампочка начнет гореть, трамблер следует зафиксировать в этом положении. Гайку крепления узла нужно будет затянуть до конца. После выполнения этих действий зажигание необходимо выключить, а крышку трамблера установить обратно.

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с работой штатной системы зажигания. Несмотря на достаточно высокую степень достоверности этого сайта, иногда возникают ситуации, способные серьезно испортить настроение автолюбителю. В подавляющем большинстве случаев источником такого негатива является контактная группа прерывателя, так как именно ее элементы вызывают дефекты, оказывающие существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и контактная вибрация.

Чрезмерный износ кулачка прерывателя.

Потеря эластичности пружинного подвижного контакта.

Разрушение опорного подшипника в результате механических нагрузок.

Наличие такого солидного перечня характерных недостатков свидетельствует о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и прочей «классики» ВАЗ стали активно устанавливать зажигание бесконтактного типа – электронное. Главное его преимущество – отсутствие механических элементов, подверженных истиранию и деформации. В зависимости от конструкции их заменяли оптическими или фотоэлементами.

Рассмотрим этот вопрос подробнее.

Конструкция электронной системы зажигания

Электронное зажигание на автомобилях «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается с помощью электронного переключателя (вместо прерывателя контактов), который срабатывает при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно повысить напряжение, а значит и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечи зажигания при малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре запуска двигателя.

БСЗ (электронное зажигание) имеет ряд важных преимуществ, подтвержденных практической эксплуатацией:

Простота монтажа и последующего обслуживания.

Высокая точность и надежность работы.

Значительное облегчение пуска силового агрегата при низких температурах.

Устройство электронной системы зажигания

1) Датчик-распределитель, выполняющий роль бесконтактного распределителя.
2) Выключатель, функциональное назначение которого — прерывание тока первичной цепи катушки зажигания по сигналам датчика-распределителя. Схема этого устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания, при неработающем силовом агрегате (включенном зажигании).
3) Катушка зажигания преобразует прерывистый ток низкого напряжения (12 вольт) в ток высокого напряжения (10-20 киловольт), инициируя «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на мощный искровой разряд, не рекомендуется, так как они быстро выходят из строя из-за перегрева.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

Тема статьи бесконтактное зажигание отечественных автомобилей. Но чтобы понять принцип функционирования этой системы, необходимо выяснить, что предшествовало этому строительству. А если точнее, какие системы были до бесконтактных. А их было несколько, так что вкратце нужно рассмотреть каждую. И начинать нужно с самого первого – контакта.

Контактная система зажигания

Самая старая конструкция, которая в настоящее время не используется в автомобильной промышленности. Правда, бесконтактная схема зажигания тоже устарела, ее можно встретить только на скутерах и мотоблоках. Но большинство автомобилей оборудовано карбюраторной системой впрыска топлива, именно с бесконтактным зажиганием. Но стоит поговорить о контакте. В нем первичным узлом является распределитель, в котором установлен прерыватель.

Прерыватель имеет малые габариты, служит для размыкания и замыкания цепи питания катушки. Недостатки в том, что образуется искровой промежуток. К сожалению, система гашения дуги не предусмотрена. И несмотря на низкое значение протекающего через контакты напряжения, они быстро покрываются нагаром. Также есть пружинное усилие, из-за которого постепенно стираются контакты. Поэтому время от времени необходимо не только менять этот узел, но и производить его регулировку.

Контактный транзистор

Этот дизайн уже немного лучше. Конечно, бесконтактное зажигание ВАЗ-2106 устроено несколько иначе. В системе используется тот же прерыватель, приводимый в движение эксцентриковой осью распределителя. Но есть небольшой нюанс — происходит переключение по низкому напряжению. Для сравнения: в предыдущей конструкции коммутируется 12 Вольт, а в этой не более двух. Система не получила широкого распространения, хотя и является более совершенной. Удалось избавиться от подгорания контактной группы.

Но главный недостаток остался — механический износ. Чоппер подает низкое напряжение на электронный ключ, выполненный на полупроводниковом транзисторе. Последний переключает высокое напряжение и ток. Конечно, сейчас кто-то решает, что можно приспособить для этой цели обычное реле. Но сразу надо развеять все мечты — тут не установить. Причиной этого является высокая частота прерывателя. Электромагнитное реле не может обеспечить надежное переключение.

Бесконтактная система

А теперь нужно рассказать о том, какие преимущества имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность увеличения мощности и стабильности. В-третьих, нет необходимости в постоянной регулировке и контроле системы зажигания автомобиля. Пожалуй, только этих основных достоинств достаточно, чтобы ваш выбор пал на такую ​​конструкцию. Кроме того, никаких переделок не требуется. Необходимо только заменить все комплектующие на новые, адаптированные к вашему автомобилю. Установка будет описана ниже.

Датчик Холла

Это один из основных элементов, входящих в состав БСЗ. Он играет ключевую роль, так как именно с его помощью подается сигнал в систему управления. Все цилиндры двигателя работают синхронно, напряжение на электроды свечей необходимо подавать своевременно. А момент, когда необходимо отработать очередную порцию высокого напряжения, определяет датчик Холла.

Пожалуй, это один из немногих считывателей, которые устанавливаются в карбюраторных двигателях. Установлен датчик Холла в корпусе распределителя. Он управляет перемещением цилиндрической металлической пластины, закрепленной на оси распределителя. Четыре лепестка одинакового размера и формы. Если проще сказать, датчик Холла «видит» наличие или отсутствие металла в зоне своего действия.

Переключатель

Вторым основным элементом является электронный переключатель. Он используется для усиления сигнала датчика Холла до рабочего значения. Выходной сигнал усиливается до такой степени, что его достаточно для возбуждения катушек зажигания первичной обмотки. Казалось бы, простая схема бесконтактного зажигания усложняется переключателем. Но не все так плохо на самом деле. Конечно, если этот компонент вдруг выйдет из строя, машина будет работать в лучшем случае нестабильно. В худшем — перестанет заводиться.

Ремонтировать его бесполезно, так как его корпус залит эпоксидной смолой, снаружи он заключен в пластиковый корпус, а сзади находится алюминиевый радиатор. А если вдруг на вашем пути выйдет из строя выключатель, то нужно покупать новый. Как вариант — всегда иметь при себе устройство, имитирующее работу выключателя и датчика Холла. Правда, до 90 км/ч им удастся разогнаться максимум, но до ближайшего сервиса или магазина автозапчастей можно добраться без проблем.

Катушка зажигания и другие элементы

Она в бесконтактной системе несколько отличается от той, что используется в классической. Причина в разном значении вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (в том числе контактно-транзисторной) системой зажигания для образования искрового промежутка требуется 25-30 тысяч вольт. Но в бесконтактной системе нужно генерировать более 30 кВ, иногда даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные элементы полностью аналогичны во всех трех вышеперечисленных конструкциях. Бронепровод, соединяющий все высоковольтные цепи, выбираете вы. Они могут быть как в силиконовой, так и в резиновой оболочке. Бесконтактное зажигание 2107 может работать с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендованы производителем. В этом случае вы снова можете выбрать марку самостоятельно.

Установка системы на ВАЗ 2106-2107

А теперь несколько слов о том, как осуществить переход с контактной системы зажигания на БСЗ. На самом деле нет ничего проще, достаточно купить в магазине новый трамблер, выключатель и соединительные провода. И все эти предметы продаются комплектом. А вместе с ними идет небольшой лист, на котором показаны схемы подключения всех компонентов. Вам остается только прочитать краткую инструкцию и произвести установку.

Закрепите переключатель на корпусе двумя саморезами. При желании можно приварить две шпильки, чтобы потом замена производилась быстрее. Вместо старого распределителя поставить новый. Также заменить катушку. Бронированный провод подключается к крышке. Выключатель должен быть подключен к замку зажигания. А если быть точнее, то с выводом, на котором появляется напряжение при повороте ключа. Подключить датчик Холла к выключателю, с последнего провода кинуть на вывод первичной обмотки катушки.

Заключение

Вот и все, теперь вы знаете, что такое бесконтактное зажигание ВАЗ-2106 и ему подобных моделей, чем оно отличается от предыдущих систем. Даже правила установки на машину изучил. Не забывайте только, что вам нужно отрегулировать угол опережения зажигания, прежде чем вы запустите двигатель в первый раз. Это можно сделать с помощью стробоскопа или осциллографа.

ВАЗ 2106 отзывы технические характеристики, цены

описание цены пробег варианты фото

Это поколение ВАЗ 2106 выпускался с января 1976 года по январь 2006 года. Мы можем предоставить информацию о 4-х модификациях этого поколения. Автомобиль выпускался только с классическим задним приводом.

Эта Лада (ВАЗ) доступна с тремя бензиновыми двигателями рабочим объемом от 1,3 до 1,6 литра и мощностью от 64 до 75 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.

Все фото ВАЗ 2106 седан

Сравнить ВАЗ 2106 с другими автомобилями

ВАЗ 2106 седан средний расход топлива в смешанном цикле от 9,9 до 10,5 литров на 100км. Самая экономичная версия ВАЗ 2106 — 21065, потребляющая 9,9 литров бензина на 100км.

Лучший разгон от 0 до 100 км/ч — 16 секунд имеет версию 21060, наоборот самый медлительный 21063 достигает этой скорости всего за 19 секунд.

Длина ВАЗ 2106 417 см, это автомобиль средних размеров. Для сравнения — ВАЗ 2106 примерно на 3 см длиннее седана Volkswagen Polo, но на 12 см короче седана Ford Escort. 9Полная масса ВАЗ 2106 0020 составляет 1435 кг, этот автомобиль примерно на 14 процентов тяжелее среднего для этого возраста и класса автомобилей.

Эта Lada (ВАЗ) находится в средней ценовой группе — ее можно купить (в Латвии) примерно за 1600 €. Пользователи подсчитали ВАЗ 2106 стоимость владения для этого поколения, получили в среднем 1600 € стоимость в год и 0,29 € стоимость за один километр. Затраты на топливо оценивались примерно в 55%, а затраты на ремонт и техническое обслуживание — около 32% от общей суммы. У нас отличная 9Калькулятор стоимости автомобиля 0020 , рассчитайте стоимость владения ВАЗ 2106 для вашей ситуации и стиля вождения здесь! Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2106.

ВАЗ 2106 модификации

Модификация	Двигатель	Мощность	Расход топлива.
21063 Январь 1982 г. — январь 1990 г.	1.3 Бензин	64 л.с.	10,5 л/100 км
21061 Январь 1979 г. — январь 1985 г.	1,5 бензин	71 л.с.	9,9 л/100 км
21065 Январь 1990 г. — январь 2006 г.	1,5 бензин	71 л.с.	9.9 л/100км
21060 Январь 1976 г. — январь 1982 г.	1,6 бензин	75 л.с.	10,1 л/100 км

ВАЗ 2106 цены

ВАЗ 2106 1976 — 2006 седан цена в Латвии от 200€ до 5500€ .
По сравнению с аналогами ВАЗ 2106 цена средняя — ВАЗ 2106 примерно на 8 процентов дешевле , чем средние седаны этого возраста (сравните цены на седаны 1976 — 2006 годов).

Год	Низкий	Средний	Высший	В наличии
ВАЗ 2106 1991 Цена
	1000 €	1300 €	1500 €
ВАЗ 2106 1998 цена	200 €	600 €	1000 €
ВАЗ 2106 1997 цена	2900 €	3000 €	3000 €
ВАЗ 2106 1996 цена	1500 €	1500 €	1500 €
ВАЗ 2106 1993 цена	300 €	2700 €	4000 €
ВАЗ 2106 1992 цена	1100 €	2300 €	3500 €
ВАЗ 2106 1991 цена	1400 €	1400 €	1500 €
ВАЗ 2106 1990 цена	400 €	2200 €	4500 €
ВАЗ 2106 1989 цена	500 €	1700 €	3700 €
ВАЗ 2106 1988 цена	1000 €	1500 €	2300 €
ВАЗ 2106 1987 цена	400 €	2100 €	3000 €
ВАЗ 2106 1986 цена	300 €	2100 €	5500 €
ВАЗ 2106 1985 цена	400 €	1500 €	2600 €
ВАЗ 2106 1984 цена	500 €	1800 €	2500 €
ВАЗ 2106 1983 цена	700 €	900 €	1300 €
ВАЗ 2106 1982 цена	300 €	700 €	1300 €
ВАЗ 2106 1981 цена	500 €	600 €	600 €
ВАЗ 2106 1980 цена	500 €	2100 €	3500 €
ВАЗ 2106 1979 цена	400 €	1500 €	3700 €
ВАЗ 2106 1978 цена	400 €	700 €	1000 €
ВАЗ 2106 1977 цена	400 €	800 €	1300 €
ВАЗ 2106 1976 цена	500 €	1100 €	1800 €

ВАЗ 2106 общая стоимость владения

Сколько реально стоит владение ВАЗ 2106? Пользователи подсчитали ВАЗ 2106 стоимость владения для этого поколения, получили в среднем 1600 € стоимость в год и 0,29 € стоимость за один километр.
Для расчета общих эксплуатационных расходов ВАЗ 2106, включая расходы на покупку, страхование, техническое обслуживание, а также налоги и прочие расходы, нажмите год выпуска
1976 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1991 1991 993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006

ВАЗ 2106 пробег

Чтобы оценить приблизительный VAZ 2106 пробег, пожалуйста, выберите «Год постановки
1976 1977 1978 1979 1980 1981 1982 1983 1984 1986 1987 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1999 1999 1999 2000 2002 2003 2004 2005 2006

Добавить отзыв о ВАЗ 2106

ВАЗ 2106 седан особенности (варианты)

Проц ВАЗ 2106 с соответствующей функцией (опция)

Краска металлик
36% Релинги (перила)
30% Кожаная обивка
16%

ВАЗ 2106 седан фото изображения

Чаще всего сравнивают с

ВАЗ 2107 1982 Сравнить ВАЗ 2106 1976 с ВАЗ 2107 1982

ВАЗ 2103 1972 Сравнить ВАЗ 2106 1976 с ВАЗ 2103 1972

ВАЗ 2101 1970 Сравнить ВАЗ 2106 1976 с ВАЗ 2101 1970

ВАЗ 2105 1980 Сравнить ВАЗ 2106 1976 с ВАЗ 2105 1980

ВАЗ 2102 1971 Сравнить ВАЗ 2106 1976 с ВАЗ 2102 1971

Тойота Королла 2002 Сравнить ВАЗ 2106 1976 с Тойота Королла 2002

Сравнить ВАЗ 2106 1976 с другим автомобилем

Car reviews and technical specs

— choose car manufacturer -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (VAZ)Land RoverLexusMazdaMercedesMiniMitsubishiMoskvichNissanOpelPeugeotPorscheRenaultRoverSAABSeatSkodaSmartSubaruSuzukiToyotaVolkswagen (VW)Volvo

Wiring diagram of ZAZ-965 vehicle to ZAZ 965 |buy at Avtoclassika.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

новый

Рукав

965-1108116

ЦЕНА

$ 1,85 Нет в наличии Сообщить о наличии

новый

Полный жгут проводов в базовой сборке

965-3724010-В

ЦЕНА

$ 140,81 Купить

нет

поворотники ЗАЗ-968

УП241

ЦЕНА

$ 11,71 Купить

нет

поворотник

ПФ-206

ЦЕНА

$ 175,61 Купить

нет

Центральный выключатель света

П-312

ЦЕНА

$ 21,07 Купить

новый

Электропроводка ЗАЗ-968

968А-3724010

ЦЕНА

$ 50,49 Купить

новый

Укладка поворотника

965A-3731020

ЦЕНА

$ 13,58 Купить

новый

Рукав

965-3724052

ЦЕНА

$ 1,85 Купить

новый

Полный жгут проводов в базовой сборке

965-3724010-H

ЦЕНА

$ 112,20 Купить

новый

Рукав

965-3802736

ЦЕНА

$ 1,85 Купить

новый

Рукав

965-3802735

ЦЕНА

$ 2,47 Купить

новый

Шайба зубчатая стопорная

252235-П8

ЦЕНА

$ 3,71 Купить

использовал

Замок зажигания

ВК21-Д

ЦЕНА

$ 23,41 Вне запаса. Уведомление о наличии

201459-P8-Болт

965-3724054-Рукав

201454-P8-Болт

201455-P8-Болт крепления звукового сигнала

250510-P8-Nut

151515151515151515151515151515151515151515151515 КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ⁶⁸
• Body ²
• Body Assy ²
• ВНЕШНЯ ДВОВА ¹⁷
• Windels, Hinges и Door Stop ⁷
• .
• Мягкая дверь с усиленными стержнями и окнами; уплотнение двери ²
• Окно распашной двери ⁴
• Ветровое и заднее стекло ⁷
• Ветровое стекло ³
• Windshield washer  ³
• Windscreen wiper  ¹
• Ventilation and heating  ⁴
• Heating unit  ¹
• Heater details  ³
• ACCESSORIES  ¹¹
• Rear view mirror и светоотражатель ³
• Орнаменты и декоративные надписи ⁸
• Передняя часть кузова ¹
• Детали передней части салона ЗАЗ-968 ¹
• Сторонняя часть тела ²
• Боковое окно ²
• Пол тела ⁵
• Покрытие пола ^{2 9113}
• 111888888888888888888888 гг. 7
• Капот, петли и передняя стойка капота ⁶
• Привод замка и блокировка переднего капота ¹
• Сиденья ⁵
• Каркас переднего сиденья1112 1
• Front seats  ³
• Back seat  ¹
• Body rear part  ⁴
• Air intake in car rear part  ¹
• Rear part panel assembly  ¹
• Air intake of хвост ЗАЗ-968 ²
• Стекло кузова, обивка крыши и заднего сиденья ЗАЗ 968 ³
• Двигатель ⁴⁴
• Защита СИСТЕМЫ ОХЛАЖДЕНИЯ 9 2
  8 Детали1112 1
• Вентилятор и дефлектор ¹
• ДВИГАТЕЛЬ ²⁹
• Распределение и баланс.
• Крепления силового агрегата ²
• Масляный радиатор и центрифуга ³
• Поршни, штоки и цилиндры ⁴
Головка блока цилиндров1112 3
• Подробная информация о механизме распределения газа ⁴
• Массовый и нефтяной насос.
• ТОПЛИВНАЯ СИСТЕМА ¹¹
• Топливопроводы ³
• Бензобак ¹
• Карбюратор и впускной патрубок
• 3
• Gas pump  ¹
• Carburetors ZAZ-968M  ²
• Air filter ZAZ-968  ¹
• Transmission  ²⁵
• Transmission  ⁸
• Transmission control  ⁴
• Transmission details  ²
• Трансмиссия (в разрезе) ²
• Задний мост ⁶
• Главная передача и дифференциал ²
• Полуоси ⁴
• Clutch  ¹¹
• Clutch gear  ⁶
• Clutch release drive and foot brake drive  ¹
• Clutch control mechanism ZAZ 968  ¹
• Clutch mechanism ZAZ 968  ³
• Undercarriage ²⁰
• Рама, бамперы и брызговики двигателя  ¹
• Передний и задний бамперы и крепления номерного знака  ¹
• Колеса  ¹²
• Колесо и шина ³
• Переднее колесо и колесные колпачки ³
• Задняя колесная концентрация ⁶
• Подвеска ²
88
• Привестия ²
88
• Подвеска. Амортизаторы подвески ¹
• Передний мост ⁵
• Рулевые тяги ¹
• Передний мост и торсионы ¹ 9 Опора переднего колеса и рычаги ¹
• Front axle and steering knuckles ZAZ 968  ²
• Control
  mechanisms  ²⁰
• Steering  ⁶
• STEERING  ⁶
• Brakes  ¹⁴
• Handbrake  ²
• Wheel Тормозной цилиндр ²
• Главный тормозной цилиндр ²
• Детали переднего тормоза ¹
• Гидравлический привод тормозной магистрали высокого давления ²
• Rear brake details  ¹
• Brake master cylinder ZAZ-968  ²
• Front brake ZAZ -968  ²
• Electrical
  equipment  ³⁸
• Devices and sensors  ⁴
• ПРИБОРЫ ⁴
• Электрооборудование ³⁴
• Распределитель зажигания ¹
• Подсветка ⁴
• Зажигание1112 1
• Ящик для управления напряжением ¹
• Head Lamp ²
• LAMPLING ³
• Cowl Lamp ⁵
• . Интересер. провода ²
• Электрическая схема автомобиля ЗАЗ-965 ¹¹
• Блок предохранителей и мигалка с выключателем и разъемом электрических проводов ¹
• Лампа моторного отсека, переносная лампа и освещение салона ЗАЗ 968  ¹
• _{Детали по запросу}
• _{документация}

ГОРЯЧИЕ ПРЕДЛОЖЕНИЯ

-20%

Обивка потолка кузова в сборе

$ 134,63

965-5702010

$ 107,71 Купить

-15%

Карбюратор ЗАЗ-968М

$ 58,54

К-127

$ 49,76 Купить

-70%

Наклейка

$ 2,47

ЗАЗ1

$ ,74 Купить

Электросхема (с левосторонним управлением) на ГАЗ-21 | купить в Автоклассике.

• отремонтированный
• новый
• использовал
• нет

ТОП новый

Полная проводка Оригинал

21-3724030-Или

ЦЕНА

€ 151,80 Купить

нет

Лампа

А12-50/12-40

ЦЕНА

€ 1,20 Купить

нет

Розетка штепсельной вилки в сборе (51-3715020-А)

51-3715020-А

ЦЕНА

€ 4,80 Купить

нет

Выключатель гидравлический света Стоп (20-3720010)

ВК12

ЦЕНА

€ 6 Купить

использовал

Стеклоочиститель и привод в сборе (21-5205010-А1)

СЛ45А-5205000

ЦЕНА

€ 85 Купить

отремонтированный

Распределитель в сборе (21-3706010-Б)

21-3706010-Б

ЦЕНА

€ 100,63 Купить

нет

Панель соединительных проводов в сборе трехзажимная (20Ю-3723011-А1)

ПС1-А2

ЦЕНА

€ 1,20 Купить

нет

Предохранитель на 20А

ПР2-Б

ЦЕНА

€ 1,20 Купить

нет

Освещение кабины в сборе (21-3731200)

ПФ5-3712000-Г

ЦЕНА

€ 60 Купить

нет

Центральный микропереключатель управления в сборе

П38

ЦЕНА

€ 21,60 Купить

нет

Указатель давления масла в двигателе в сборе

ММ9

ЦЕНА

€ 14,40 Купить

нет

Лампа освещения багажника кузова в сборе (12-3714150)

ФП12-3716000

ЦЕНА

€ 8,40 Купить

новый

Втулка

А-17523

ЦЕНА

€ ,63 Купить

новый

Уплотнение всего жгута проводов № 1 в передней части ограждения

21-3724083-Б

ЦЕНА

€ 2,53 Купить

новый

Рукав

20-1101092

ЦЕНА

€ 1,27 Купить

использовал

противотуманные фары

24-ФГ

ЦЕНА

€ 90 Купить

использовал

зажигалка в сборе (21-3725010)

ПТ5

ЦЕНА

€ 60 Купить

новый

Блок предохранителей в сборе

ПР12-Е

ЦЕНА

€ 10,12 Купить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body  ³²⁵
• chassis frame  ¹
• Body side part  ⁵
• Body side part (for models GAZ-21R, GAZ-21C and GAZ-21T)  ³
• Side window  ²
• Салон автомобиля ⁶
• Крыша кузова ⁴
• Ткань на потолке ⁴
• Задняя дверь ²³
• Механизм движения стекла и стекол задней двери ⁸
• Стекло задней двери ¹
• Замок и ручки задней двери ⁶
• Дверь задняя 21t модели) ⁷
• Задняя дверь (для моделей GAZ-21V и GAZ-21D) ¹
• Пол тела ¹²
• Полные ковры ¹
• Пол. сведения об этаже ⁴
• Floor repair elements  ⁴
• Front door  ⁵⁷
• Front door window and glass movement mechanism  ¹⁷
• Front door  ³⁰
• Lock and handles of front door  ¹⁰
• Капот, крылья, кожух радиатора ⁷³
• КАПОТ И КРЫЛА 1 Edition   ¹⁰
• КАПОТ И КРЫЛА 3 edition ⁴⁵
• КАПОТ И КРЫЛА 2 Edition   ¹⁸
• Задняя часть тела ³⁵
• Блок -замк ⁵
• Замок и блокировка
• 2 8
• Задняя часть кузова ²²
• Задняя часть кузова ²²
• задний конец ²²
• 3 9008
• Задний конец ²²
• 3
• Задний конец ²²
• 3
• .
• Блокировка и ручка задней двери ⁷
• Вентиляция и обогрев ²⁷
• Вентиляция и обогрев фасада ²⁶
• Привод вентиляции переднего борта и обогрева ¹
• ACCESSORIES  ⁶
• Hook of interior  ¹
• Holder and ashtray  ⁵
• Body  ⁴
• repair body parts  ⁴
• Windshield and rear window  ⁴⁸
• Стеклоочиститель и привод ветрового стекла  ¹⁴
• Установка распылителя ветрового стекла  ⁸
• Ветровое и заднее стекло  ²⁴
• Установка распылителя ветрового стекла 2 серии  ²
• Seats  ¹⁶
• Front and back seats (for GAZ-22V model)  ³
• Front and back seats  ¹¹
• Front and rear seats (1-2 series)  ²
• Двигатель ¹⁷⁹
• Боржок газов выхлопной системы ¹⁴
• Muffler ¹⁴
• ДВИГАТЕЛЬ
• Двигатель ²
• 3
• , Assy ²
• 3
• 8
• , Assy ²
• 13
• .
• .0088
• Cylinder Head  ²⁰
• Pistons and Connecting Rods  ⁶
• Crankshaft and flywheel  ¹²
• Distribution shaft, valves and lifters  ¹⁵
• Primary oil filter  ⁴
• Engine Mounting  ⁴
• Фильтр тонкой очистки смазочного масла  ⁹
• ТОПЛИВНАЯ СИСТЕМА  ⁵⁰
• Топливопровод  ⁷
• Газовый насос  ⁷
• Фильтр топливный вторичный ³
• Карбюратор К-124 ⁵
• Карбюратор К-22 ²
• Бензобак 22D models)  ¹²
• Carburetors throttle and choke control  ¹⁰
• Carburetor K-129  ⁴
• COOLING SYSTEM  ²⁵
• Water pump  ¹⁴
• Radiator  ¹¹
• Transmission  ⁸⁶
• Rear axle  ¹⁵
• REAR AXLE  ¹⁵
• Cardan drive  ⁹
• Cardan shafts  ⁹
• Clutch  ²⁵
• Clutch  ¹⁵
• Clutch release drive and brake педаль ¹⁰
• Трансмиссия ³⁷
• Трансмиссия ²⁷
• Управление коробкой передач (для моделей ГАЗ-21Р, ГАЗ-21С, ГАЗ-21Т, ГАЗ-22Д и ГАЗ-92)1112 8
• Automatic transmission control (for GAZ-21N model)  ¹
• Mechanism of automatic transmission GAZ-21  ¹
• Undercarriage  ¹²⁴
• Wheels  ¹³
• WHEELS AND HUBS  ¹³
• Рама, бамперы и брызговики двигателя  ³¹
• Рама  ¹⁰
• Передний и задний бамперы 1 выпуск  ⁴
• Передний и задний бамперы серии 2  ³
• Передние и задние бамперы 3 издание ¹³
• Передний номерной знак
• 2 1
• Передний ось
• 2
• Управляющие стержни
• 3
• .
• Амортизаторы задней подвески ⁹
• Амортизаторы передней подвески ⁴
• Пружина задняя ¹³
• Боковой стабилизатор передней подвески ⁵
• Central lubrication system  ⁷
• Control
  mechanisms  ⁵⁶
• Steering  ¹⁷
• STEERING  ¹⁷
• Brakes  ³⁹
• Front foot brakes  ¹²
• Rear foot brakes ⁶
• Трансмиссионный тормоз и управление трансмиссионным тормозом ¹⁴
• Главный тормозной цилиндр ⁶
• Главный тормозной цилиндр ГАЗ-21 с АКПП ¹
• Электрика
  Оборудование ¹⁷⁷
• Электрическое оборудование ¹³⁰
• Генератор ³
• Хранение батарея ⁴
• Хранение батарея ⁴
• HAIL LAIP , свечи зажигания и распределитель  ⁸
• Стартер  ⁶
• Фара, поворотник, плафон и лампа подкапотного пространства  ⁵
• Схема подключения (с левосторонним рулевым управлением)  ²⁷
• Лампа и лампа под капюшоном ¹⁰
• Предохранитель ²
• Голова и угловые лампы ²³
• ТАМПОЛЯ Рулевое управление) ²
• Рога ²
• Радиооборудование ¹³
• Радиоприемник ¹³
• Устройства и датчики ³⁴
• DAHNBOAR 9. 1112 32
• Taximeter ²
• Связанные продукты
  и аксессуары ¹¹
• Инструменты и оборудование
• 2
• Инструменты и оборудование ⁸
8888888884 2 и оборудование
• 3
988888888884.
• _{Детали по запросу}
• _{документация}

ГОРЯЧИЕ ПРЕДЛОЖЕНИЯ

-20%

Прокладка крышки заднего подшипника первичного вала коробки передач

€ 3,16

20-1701203-Б

€ 2,53 Купить

-7%

Комплект верхних рычагов в сборе

€ 59,90

21-29041SET

€ 55,71 Купить

-10%

Петля капота в сборе — правая и левая

€ 132,83

21-8407012-Б

€ 119,55 Купить

-10%

Рулевое управление в сборе

€ 295,16

21П-3400013

€ 265,64 Купить

-10%

Замок багажного отделения в сборе

€ 42

21-5606010

€ 37,80 Купить

-10%

Фиксатор передней двери в сборе правый

€ 72

21-6106100-В, 21-6106101-В

€ 64,80 Купить

-20%

прокладка крышки подшипника первичного вала редуктора

€ 3,16

11-7051-Б

€ 2,53 Купить

-20%

Поворотный кулак с втулками в сборе

€ 120

20-3001013-Б

€ 96 Купить

-15%

Рога

€ 119,79

С29-Е, С28-Е

€ 101,82 Купить

-5%

Пластиковый комплект салона для 1-2 серии

€ 160

21-пласт2

€ 152 Купить

-10%

Стойка стабилизатора передней подвески

€ 51,75

20-20-Б

€ 46,57 Купить

-5%

Верхняя линза заднего фонаря рубиновая

€ 42

21Л-3716034

€ 39,90 Купить

-10%

Щит центрального тормоза в сборе

€ 40

21-3507011

€ 36 Купить

-15%

Молдинги приборной панели. набор

€ 77,63

21-5301Мол

€ 65,99 Купить

-10%

Накладки опоры капота

€ 18,40

21-8402222

€ 16,56 Купить

Какие лампы есть ваз 2106

Самая частая причина неисправности фар любого автомобиля – перегоревшая лампочка. Однако иногда из строя выходят и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего света на автомобиле ВАЗ 2106 и способы их устранения.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего перегорела лампочка.

Если замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в блоке;
• Перегорел предохранитель;
• Реле вышло из строя;
• Неисправен переключатель;
• В цепи произошел обрыв.

Ниже мы подробно рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

В первую очередь следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту h5, т.е. имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки выпускаются разными компаниями, как известными брендами, так и малоизвестными фирмами.

Следует отметить, что отечественные лампы «Маяк» пользуются большой популярностью у автовладельцев. Они имеют значительно более низкую цену, чем импортные аналоги, но при этом не уступают им по качеству.

Совет!
Лампы желательно менять одновременно в двух фарах, так как срок их службы примерно одинаков. Кроме того, разные модели ламп могут отличаться по свечению.

Инструкция по выполнению данной работы выглядит так:

• В первую очередь необходимо демонтировать пластиковую панель, обрамляющую фары, с помощью плоской отвертки.

На фото — демонтаж пластиковой панели

• Затем крестовой отверткой ослабьте клипсы, которые держат фару.
• Далее нужно немного повернуть металлический обруч и демонтировать его.

• Теперь можно своими руками вытащить фару и отсоединить ее от блока. На этом этапе нужно обратить внимание на контакты разъема. При необходимости их нужно очистить.
• Затем нужно отстегнуть защелку и вынуть лампочку.
• Далее работа производится в обратном порядке — устанавливается новая лампа, которая прижимается защелкой, и к контактам подключается колодка. Фару в сборе необходимо установить на место и закрепить хомутом. В конце работы в него вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Внимание!
При замене лампы не прикасайтесь к ней пальцами. стеклянная колба, иначе она может быстро сгореть.
Если вы все-таки взялись за стекло, протрите поверхность ватным тампоном, смоченным в спирте.

На этом процесс замены лампы завершен.

Замена предохранителей

Если после замены лампочки ближний свет фар на ваз 2106 по-прежнему не горит, следует проверить предохранители. Они расположены под приборной панелью.

При этом нужно обратить внимание на два предохранителя:

• №5 — защищает от короткого замыкания левую фару;
• №6 — защищает правую фару.

Надо сказать, что ближний свет на ВАЗ 2106 часто не работает из-за подгиба контактов предохранителя или их окисления. В этом случае их нужно согнуть и зачистить. Если защитный элемент расплавился, его необходимо заменить.

Внимание!
Контакты в блоке предохранителей нельзя замыкать напрямую, так как защитный элемент мог сгореть из-за выхода из строя электрооборудования, соответственно это может привести к более серьезному повреждению или даже.

Устранение других неполадок

Если не горит ближний свет на ВАЗ 2106, то для выявления неисправности понадобится мультиметр для прозвонки проводки или хотя бы контрольная лампочка. Цепь и оборудование должны быть проверены в соответствии со схемой ниже.

Надо сказать, что реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под цифрами 6 и 4, часто выходят из строя.

Таким образом, вы можете начать проверку с них.

Внимание!
Реле включения ближнего света фар на ВАЗ 2106 взаимозаменяемо с реле дальнего света, поэтому эти устройства однотипные.

• Если реле и предохранители не запитаны, проверьте участок проводки от выключателя №5 до контакта №86 на реле, а также участок от выключателя до выключателя наружного освещения №8. Если, то , переключатель вышел из строя.
• Если на предохранители подается напряжение, то нужно искать обрыв на участке от блока до фар. Часто поломка происходит из-за плохого контакта массы. В этом случае нужно просто зачистить контакт.

Вот, собственно, и все причины, по которым наружное освещение на «шестерке» может не работать.

Совет!
Многих автовладельцев интересует, как улучшить ближний свет на ВАЗ 2106, что мало кого устраивает?
Проблему можно решить достаточно просто — подключить ближний свет во второй фаре.
Дело в том, что в этом приборе тоже лампа двухвитковая, однако третий контакт в цепь не подключен.

Выход

Автомобиль Жигули 2106 имеет довольно простую схему подключения, поэтому найти и устранить неисправности головного освещения не составит труда. Для этого нужно всего лишь придерживаться вышеперечисленных рекомендаций, а также уметь обращаться с таким прибором, как мультиметр.

Посмотреть дополнительную полезную информацию по озвученной теме вы можете из видео в этой статье.

… лампа указателя поворота А12-21-3, отвертка.

ПРИМЕЧАНИЕ
Расположение светильника в левом габаритном огне (правый расположен симметрично): а — габаритный огонь; б — указатель поворота.

1. Открутите два винта крепления объектива и снимите его.

2. Слегка нажмите на заменяемую лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на цоколе лампы не совместятся с прорезями в патроне, и извлеките лампу (обе лампы снимаются одинаково).
Для замены лампы в боковом указателе поворота нужно. ..

Так расположен левый боковой указатель поворота на переднем крыле. Правая расположена симметрично.

Доступ к патрону для замены лампы внутри крыла.
1. Очистите тряпкой защитный колпачок картриджа от загрязнений.

2. Потяните картридж и извлеките его вместе с крышкой из корпуса.

3. Выньте лампу из патрона.
4. Установите новую лампу и патрон в корпус указателя поворота в порядке, обратном снятию.
Для замены ламп в заднем фонаре потребуются: лампы А12-5 — для габаритного огня и подсветки номерного знака; лампы А12-21-3 — для указателей поворотов, фонаря заднего хода и стоп-сигнала, отвертка.

Расположение фонаря слева Задний фонарь (правый фонарь симметричен): 1 — указатель поворота; 2 — габаритный огонь; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номерного знака.

Так установлен задний фонарь (вид из багажника при снятой обивке): а — держатель лампы номерного знака; б — гайка крепления диффузора.
1. Снимите обивку задней стенки багажника (см. «Замена заднего фонаря»).

2. Отвинтить гайку крепления диффузора со стороны багажника и снять его.

3. Снимите рассеиватель рассеивателя заднего фонаря.

4. Слегка нажмите на заменяемую лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на цоколе лампы не совместятся с прорезями в патроне, и снимите лампу (все лампы снимаются одинаково). Установите новую лампу в порядке, обратном снятию.

5. Вставьте нижнюю часть диффузора в уплотнение корпуса.

6. Прижмите диффузор к корпусу.
7. Придерживая диффузор снаружи, затяните гайку его крепления со стороны багажника.

ПРИМЕЧАНИЕ
Для замены лампы освещения номерного знака снимать рассеиватель заднего фонаря не требуется. Достаточно снять обшивку багажника.

8. Возьмите патрон лампы (разъем не нужно отсоединять) и извлеките патрон из корпуса лампы.

9. Слегка нажмите на лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на основании лампы не совместятся с прорезями в патроне, и извлеките лампу. Установите новую лампу в порядке, обратном снятию.

10. Вставьте патрон в корпус лампы, совместив выступ a на шлицевом патроне b на корпусе.
11. Установите обивку багажного отделения в порядке, обратном снятию.
Для замены лампы в заднем противотуманном фонаре вам потребуется:

Лампа А12-21-3, отвертка.

Задний противотуманный фонарь, расположенный слева под задним бампером.

1. Открутите два винта крепления рассеивателя фонаря и снимите рассеиватель.

Ближний свет, обязательно нужен при езде в вечернее время суток. Без него вообще невозможно ездить. Это можно очень легко сделать в вашем гараже, если вы будете следовать инструкциям. Для того, чтобы заменить старую лампу на новую, сначала нужно снять старую лампу с фары. Порядок снятия фары: Сначала любой плоской отверткой снимаем пластиковый подфарник, отогнув крепления.

Далее маленькой крестовой отверткой ослабляем винты, затягиваем их так, чтобы железный башмак можно было повернуть. Затем снимаем его, после этого фара должна выйти сама. Что делать дальше: далее просто руками снимаем штекер и провода с фар. Затем нужно отстегнуть два крепления фонаря и снять его.

Отстегните держатель фары, одновременно сжимая его. Если необходимо заменить лампочку фары, что случается чаще всего, снимите зажим антенны и выньте лампочку. Лампу фары можно выставить только в одном положении: нельзя делать так, чтобы ближний, спираль светильника дальнего света . Ставим вверх, в обратном порядке: Вставляем лампу в патрон от фонаря. Мы исправляем это.

Устанавливаем крепления и разъемы для проводов. Проверяем правильность работы лампочки. Закрепляем корпус. Новую лампочку нужно аккуратно держать, чтобы не испачкать колбу маслом, от этого она может перегореть.

Смотреть видео:

Какой иномарки двигатель подходит на ваз 2106. Установка двигателя на автомобиль

Какой двигатель можно поставить на ваз 2106?

Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Лада Приора.

Но насколько я понял вас больше интересуют иномарки. Подходит:

• от БМВ;
• от Фиата.

Следует обратить внимание на объем нового двигателя. Должен быть примерно таким же, как и старый.

Лучше всего на автомобиль ВАЗ-2106 ставить двигатель иностранного производства от FIAT, объемом до 2 литров и мощностью до 100 Лошадей-иначе будут частые проблемы и поломки в приводах и трансмиссии. Оптимально в этом случае двигатель 1.6, бензин на 90 лошадиных сил.

Из отечественных лучше всего подходят двигатели от ВАЗ-2110 и Лада Приора.

Самое главное, чтобы двигатель поместился под капотом. Можно поставить абсолютно любого. Жигули вообще как машина-конструктор. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это принесет вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; Самара quot;,quot; «Нива», можно и двигатель «поставить» Калинаquot; или quot; Приоры». Также рекомендуется установить двигатель 2112. Двигатели вышеперечисленных автомобилей можно установить, если вы не хотите вносить изменение в конструкцию автомобиля. Если оформлять изменение конструкции, то вариантов двигателей очень много. Здесь можно выбрать двигатели от разных иномарок: люди ставят двигатели Фиат, Форд, БМВ на ваз 2106.

Теоретически на ВАЗ-2106 подойдет любой двигатель, главное, чтобы он был не очень большим и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе может не выдержать подвеска, тормозная система или мост. Еще проблемой может стать ГИБДД, ведь с переделанным автомобилем потребуется переоформление.

В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с ВАБ-2106 и потребует минимум переделок.

Можно остановить свой выбор на двигателях от моделей БМВ 746, 326 или 536. Но они мощнее и поэтому для собственной безопасности придется усиливать тормозную систему, подвеску и так далее.

О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе. Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создан на той же платформе, что и ВАЗ-2101. Автомобили имеют практически одинаковые размеры кузова и моторного отсека, разница между ними лишь в деталях экстерьера, салона и установленных с завода объемах двигателя. Поэтому на quot; шесть квот; можно поставить те же двигатели от иномарок, что и на ВАЗ-2101.

Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124 или 21126 . Автомобиль станет очень динамичным и быстрым, этого двигателя ему хватит с запасом.

При большом бюджете фантазия не ограничена и можно реализовать практически любой задуманный проект. Но нужно знать, что при установке более мощного двигателя на автомобиль ВАЗ-2106 следует помнить о такой важной составляющей автомобиля, как тормозная система, усиление подвески и кузова . В противном случае реализовать весь потенциал двигателя будет невозможно, либо управлять таким автомобилем будет крайне небезопасно . Ведь разгон станет быстрее, а вот торможение и управление таким автомобилем будет крайне проблематично и опасно.

На мой взгляд, оптимальным вариантом является установка двигателя ВАЗ, например, 21126. Наглядный пример такой установки показан ниже.

Машина, конечно, замечательная и некоторые ВАЗ 2106 сохранились как с конвейера, но у нее слишком маленький капот, чтобы разместить под ним мощный шестицилиндровый двигатель диаметром 81 мл. Под такой капот можно поместить двигатели от подобных машин, где диаметр цилиндра 79мл, а их всего четыре.

Вообще-то надо смотреть на крепление, как двигатель крепится, поперек капота или вдоль. А также от езды в машине.

Подойдут почти все двигатели от ВАЗов. Также на ВАЗ 2106 можно поставить двигатели от BMW, Fiat или Priora. Что вам понадобится, так это маломощный мотор и надо учитывать мощность мотора.

Нашим мастерам удается установить двигатель от BMW и Fiat и от Ford на автомобиль ВАЗ-2106. Под капотом автомобиля, конечно, места меньше, чем у мощных современных иномарок, но тем не менее они помещаются.

Хотя тут лучше не выпендриваться и, как говорится, установить отечественный двигатель на отечественный автомобиль, например, от Приоры или Калины.

Так как под капотом автомобилей ВАЗ 2106 не так много места, то можно установить двигатели от иномарок, двигатели, которые тоже будут не большими. В этом случае лучше проконсультироваться с мастером в сервисе.

Если вы водите ВАЗ-2106, то знаете, что родной двигатель этого автомобиля имеет относительно небольшую мощность. Кроме того, такие двигатели недолговечны. Поэтому многие владельцы этих машин в какой-то момент времени принимают решение или сталкиваются с необходимостью смены двигателя. Какой двигатель можно поставить на ВАЗ-2106? Теоретически для такого автомобиля подойдет любой двигатель, который помещается под капот. Так как места под капотом у этой модели автомобиля мало, то и двигатель нужно подбирать от аналогичных малолитражных автомобилей.

При установке нового блока вам придется не только переделывать кронштейны и выполнять ряд других процедур, но и заново проходить процедуру регистрации автомобиля. При замене двигателей потребуется перерегистрация автомобиля в ГИБДД. Эта необходимость связана с тем, что на блоке двигателя находится номерной знак, который необходимо прописать в техпаспорте транспортного средства.

Мастера часто ставят на данную модель автомобиля двигатели от таких машин как:

• фиат;
• Приора.

При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощным, иначе есть риск разрушить тормозную систему, сломать мост. Также в этом случае подвеска машины может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу с КПП. Так что вам достаточно будет подогнать кардан и соединить редуктор с мостом.

Выбор двигателя

Это самый важный шаг во всей процедуре замены. Выбор следует делать с учетом собственных целей и технических возможностей автомобиля. Для этой модели автомобиля подходит практически любой двигатель ВАЗ. Установить такую ​​силовую установку можно от таких автомобилей:

1. Нива.
2. Калина.
3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Перенести двигатель и всю начинку можно от автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге у вас получится дизель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут. Кроме того, в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант — поставить мотор от Приоры. Установка такого 16-клапанного агрегата обеспечит вашему автомобилю 100 л.с. С. Следует иметь в виду, что данная процедура замены мотора непростая. Придется болгаркой резать моторный щит, переваривать поддон. Потребуется переустановить подшипник коленвала на восьмерке. Также необходимо будет доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить много времени, сил и средств, то этот способ увеличения мощности двигателя тоже подойдет.

Если вы по каким-то причинам не рассматриваете варианты установки от ВАЗ, обратите внимание на Фиат 124. Этот двигатель один из немногих, которые идеально подходят для ВАЗ-2106. При этом работа по его установке и затраты сил и времени будут минимальными. Также достаточно мощные двигатели: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154). Можно рассмотреть варианты таких моторов, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно длительный срок службы и хорошие технические характеристики.

Если вы хотите сделать свой автомобиль BMW, поставьте один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются высокой мощностью. Поэтому в любом случае при их выборе вам придется усиливать подвеску, тормозную систему и т. д. В противном случае управление автомобилем станет опасным для вас и для пассажиров.

Если вы планируете установить японский дрифт-двигатель, будьте готовы потратить довольно много. Потребуется немалая доработка, так как дрифтить (профессионально) на обычном автомобиле просто невозможно. Любая машина, подготовленная для этих мероприятий, проходит через огромное количество изменений. ВАЗ-2106 не исключение.

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) – автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у владельца есть возможность замены двигателя на более производительный. Главное правильно подобрать силовой агрегат для своей «шестерки» и грамотно его установить.

Какими двигателями комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автомобильного завода. В частности, «шестерка» — это модернизированная версия ВАЗ 2103. Шестая модель «Жигулей» выпускалась с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, более 4,3 млн автомобилей Всего было произведено.

За прошедшие годы «шестерка» претерпела некоторые изменения — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамичности и мощности. Во все годы ВАЗ 2106 оснащался четырехтактным, карбюраторным, рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через распыление. Смазка при таком способе подачи расходуется довольно быстро: заводом установлена ​​допустимая норма 700 грамм на 1000 километров, но в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливают масла как отечественных, так и зарубежных производителей, важно использовать следующие марки масел:

• 5 Вт — 30;
• 5Вт — 40;
• 10 Вт — 40;
• 15 Вт — 40.

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерки»

Как было сказано выше, силовой агрегат ВАЗ 2106 является результатом доработки двигателя ВАЗ 2103. Цель этой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый двигатель ничем не отличается от двигателя ВАЗ 2103.

На двигателях «Шестерки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр 79 мм, при этом номинальный ход поршня 80 мм.

Коленчатый вал тоже был взят от ВАЗ 2103, разница лишь в том, что коленвал был увеличен на 7 мм, что было продиктовано увеличением диаметра цилиндров. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель мощнее: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Озон (до этого периода применялись карбюраторы Солекс). Карбюраторные силовые установки позволяют создать автомобиль с максимальной живучестью и производительностью. Кроме того, на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Габариты устройства не большие: общая ширина 18,5 см, длина 16 см, высота 21,5 см. Общий вес всего механизма в сборе (без топлива) 2,79 г. кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Ресурс работы двигателей на ВАЗ 2106, по заявлению производителя, не превышает 125 тысяч километров пробега, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне возможно продлить этот срок до 200 тысяч километров и более.

Где находится номер двигателя

Важным идентификационным признаком любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и перестановки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — ее универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут тюнинговать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подходят на ВАЗ 2106. Однако не забывайте, что подменный мотор должен быть того же размера, веса и примерно такой же мощности, что и штатный — это единственное способ безопасно и качественно поменять двигатель без каких-либо переделок. Лучшими вариантами замены можно считать двигатели

АвтоВАЗ:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Основным преимуществом такой замены является простота регистрации автомобиля с новым двигателем в ГИБДД. Вам останется только ввести новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Для увеличения мощности «шестерки» придется найти более «серьезные» типы двигателей. Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако любителям острых ощущений этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от моделей БМВ 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения для усиления подвески, тормозов, веток в системе охлаждения и т.д.

Дизельный двигатель на ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили целесообразно было устанавливать еще несколько лет назад, когда стоимость дизельного топлива было ниже, чем у АИ-92. Основное преимущество дизельного двигателя – экономичность. Сегодня стоимость дизтоплива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители повышенной тяги двигателя вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Габариты и масса дизеля не должны сильно превышать массу стандартного двигателя ВАЗ.
2. Нельзя ставить на «шестерку» двигатели мощностью более 150 л.с. без соответствующей переделки организма и других систем.
3. Заранее убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли устанавливать роторный двигатель

На сегодняшний день только концерн Mazda использует роторные двигатели для оснащения своих автомобилей. В свое время АвтоВАЗ выпускал и роторно-поршневые двигатели, однако из-за проблемности устройства было решено прекратить оснащение машин такими установками.

Установка роторного двигателя Мазда на ВАЗ 2106 не позволит обойтись без вмешательства: потребуется расширить подкапотное пространство и доработать ряд систем. При желании и наличии средств все эти задачи выполнимы, но целесообразнее установить двигатель, например, от Фиата, так как при небольших вложениях он даст автомобилю такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок. В любом случае, к замене силового агрегата нужно подойти максимально ответственно – ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

ВАЗ «семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа – более мощный силовой агрегат объемом 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль за свою историю не раз подвергался модификациям, в том числе оснащался разными двигателями. Возникает закономерный вопрос, какой из вариантов лучше.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторными и инжекторными силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель, модель 21034, для низкооктанового бензина устанавливался на седан, который можно купить только в КНР.

Автомобиль специального исполнения 21079 выпускался небольшими партиями для оперативных служб МВД и КГБ. Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный на вид автомобиль очень динамичным и способным догнать многие иномарки.

Переоборудование автомобиля своими силами: возможно ли?

Из вышеприведенного описания видно, что на ВАЗ 2107 можно установить любой двигатель от 14 модели ВАЗ. Сделать это можно без особых переделок, разве что с РПД могут возникнуть некоторые сложности. Однако этот силовой агрегат компактен и места в подкапотном пространстве для него достаточно. Другое дело найти его достаточно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются такими простыми опциями и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный от иномарки. Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях. В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить хороший опыт.

Критерии выбора

При принятии решения о переоборудовании автомобиля необходимо учитывать ряд важных моментов. Перечень требований, которым должен удовлетворять двигатель на ВАЗ 2107, выглядит следующим образом:

1. Соответствие штатному силовому агрегату по габаритно-весовым характеристикам.
2. Возможность стыковки с агрегатами трансмиссии автомобиля.
3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются продукты таких компаний, как Nissan и Fiat. Их двигатели можно использовать с минимальными модификациями.

Купить подходящий двигатель можно на разборке за относительно небольшие деньги. Прежде чем ставить его на свой ВАЗ 2107, есть смысл его продиагностировать и при необходимости произвести капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других комплектующих. На автомобиле это сделать сложнее и хлопотнее.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему шагу. Стандартный мотор необходимо демонтировать в следующем порядке:

1. Машина устанавливается в гаражный бокс на смотровую яму или на подъемник. Помещение должно быть оборудовано лебедкой или другим подъемным механизмом.
2. Отсоединяем аккумулятор и снимаем его с автомобиля, отсоединяем и демонтируем все навесное.
3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
4. Убедившись, что процессу ничего не мешает с помощью тельфера, можно аккуратно приподнять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов будет мешать этому процессу, его следует удалить.

Разобранный двигатель желательно поставить на специальный стенд, в дальнейшем двигатель можно будет продать. Это компенсирует часть затрат на переоснащение машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью лебедки и перемещается в моторный отсек ВАЗ 2107 для предварительной примерки. Двигатель устанавливается на отведенное ему место и производится разметка креплений подушки. Установка опорных подушек потребует проведения сварочных работ квалифицированным специалистом.

Всем доброго времени суток!
Подскажите пожалуйста, если кто знает какой двигатель от иномарки можно поставить на ВАЗ 2106?
Тоже интересует редуктор.
И если можно, опишите необходимые переделки.
Заранее спасибо!

Ставят от Фиата 2,0 л. англ. Правда на 07. Тоже задний привод, там даже крепления подходят. ноги тока от блока к жиговским подушкам. Вам нужно всего лишь изменить 2 вещи. сделать полость для печных шлангов. по русски делали, кувалдой колотили. и вырезал торпеду. там коробка больше в порядке и рычаг на крыльях, за счет этого рычаг отходит см на 30-40 назад. Про кардан не знаю, не углублялся. были даже фото. Вот один из них. потому и было на вазик.ру. google вы найдете на первой странице, которую я имел. Я не помню, что я искал.

Прикрепленные изображения

…

0 0

Многие владельцы Жигулей когда-то задаются вопросом, какой двигатель поставить на свою машину. Причина тому – малая мощность родного двигателя, а также недолговечность. В качестве примера рассмотрим, какой двигатель можно поставить на ВАЗ 2106, чтобы оживить автомобиль.

Теоретически на ВАЗ 2106 можно поставить любой двигатель, главное, чтобы он помещался под капотом. К сожалению, места здесь не так много и подходят только двигатели от таких малолитражных автомобилей. Но это не главная проблема, при установке неродного двигателя, переделке кронштейнов и так далее машину придется перерегистрировать в ГИБДД. Но если с этим проблем нет, то с ВАЗ 2106 можно сделать настоящего зверя. Главное, сделать все безопасно.

Мастера-любители ставят на ВАЗ 2106 самые разные двигатели, будь то BMW, Fiat или Priora. Важно только, чтобы мощность двигателя не была слишком большой. Иначе можно сломать мост, разрушить тормозную систему или подвеску самого автомобиля…

0 0

Регистрация: 11.10.2009

Сообщений: 89

Автору: Двигатели ВАЗ 2101-2107, Нива, Тайга, надеюсь станут без проблем… крепеж один в один. с небольшими переделками: ВАЗ 2108-2170 придется резать кузов чтобы придумать крепление, об этом есть статьи в инете. бмв — 3 только маховик переварен, в остальном все идентично… с этими двигателями сложнее но все же хлопот меньше чем с другими кроме вышеперечисленного (ищите описание установки в инете) форд скорпио 2.0 кажется быть 95 toyota corolla 92 г.в…………………………….И так можно любой двигатель воткнуть, но для каждого должно быть индивидуальный подход На счет тюнинга двигателя — мнения мастеров разбегаются. .. Одни говорят что можно сделать, другие — блок рассчитан на объемы 1.2-1.3, геометрия совсем другая и этот тюнинг не подходит длиться долго…

0 0

ВАЗ «семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа – более мощный силовой агрегат объемом 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль за свою историю не раз подвергался модификациям, в том числе оснащался разными двигателями. Возникает закономерный вопрос, какой из вариантов лучше.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторными и инжекторными силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель, модель 21034, для низкооктанового бензина устанавливался на седан, который можно купить только в КНР.

Автомобиль специального исполнения 21079 выпускался небольшими партиями для оперативных служб МВД и КГБ. Этот автомобиль был оборудован. ..

0 0

К ОСНОВНОЙ

К списку статей ВАЗ2101-2107

Установка двигателя 2.0i DOHC на ВАЗ 2107

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступенчатая коробка , ГП 4.1), вроде все с ней и ела мало и ничего не ехала, но со временем меня стала преследовать мысль, что мощности жигулевского двигателя не хватает. Словом, надо было что-то делать.

Первая мысль была — расточить свой двегатель поставить 5 ступок. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что 12 000 крон (~$860)! Я подумал и решил «не получится», надо искать другой вариант. Оставался один вариант: ставить двигатель от иномарки. Сразу возник вопрос: от чего? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Порылся в интернете и выяснил, что этот двигатель от Fiat Argenta, и что он подходит к Жигулям практически один в один, с небольшими переделками.

Итак, цель была ясна: надо искать Аргенту. …

0 0

Двигатели «шестерки» недостаточно мощные и долговечные, поэтому многие владельцы этого автомобиля задумываются о смене двигателя. Какой двигатель подходит для этой цели?

Теоретически на этот автомобиль подойдет любой мотор, соответствующий размеру капота. Но места под капотом очень мало, поэтому от такой маленькой машины двигатель поместится. Но не забывайте, что при установке неродного двигателя придется проделать еще несколько сопутствующих манипуляций, а после всего этого автомобиль нужно будет перерегистрировать. Если автовладелец к этому готов, то из обычной «шестерки» может получиться настоящий зверь. Главное соблюдать все правила безопасности.

Учитывая, что на ВАЗ 2106 подходит двигатель от любого автомобиля, важно помнить о мощности этого двигателя. Если мощность слишком велика, то результатом может стать «вылет» моста, поломка тормозной системы или проблемы с подвеской, так как нагрузка слишком сильная. Итак…

0 0

У меня была семерка в исходной комплектации (т. е. двигатель 1500 (2103), 4 КПП, ГП 4.1) вроде все с ней и ела мало и ничего не ехала, но со временем мысли стали не дает мне покоя, что мощности жигулевского двигателя не хватает. Словом, надо было что-то делать. Первая мысль была — расточить свой двегатель, чтобы поставить 5 ступок. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что 12 000 крон (~$860)! Я подумал и решил «не получится», надо искать другой вариант. Оставался один вариант: ставить двигатель от иномарки. Сразу возник вопрос: от чего? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Порылся в интернете и выяснил, что этот двигатель от Fiat Argenta, и что он подходит к Жигулям практически один в один, с небольшими переделками.

Итак, цель была ясна: мы должны искать Аргенту. Ползав неделю по городу, нашел Argenta (2.0i, DOHC, 5KPP, GP 3.9) без документов за 3000 крон (~215$). В конечном счете для…

0 0

Какой двигатель можно поставить на ВАЗ 2106

В этой публикации мы попытаемся разобраться какой двигатель можно установить на ВАЗ 2106.
