Светодиод в выключателе схема. Подключение выключателя с подсветкой. Подключение через безконденсаторный переходник

Выключатель со светодиодной или неоновой подсветкой уже далеко не редкость в домах. Использование таких выключателей — достаточно практично. В темное время суток Вам не придется искать по стене рукой, чтобы нащупать выключатель. С появление светодиодных и КЛЛ ламп стали возникать большие проблемы. В частности, большинство современных LED ламп при выключенном выключателе мигают. Сегодня разберемся, как отключить подсветку на выключателе.

Данный эффект возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или неоновой лампой) и схемой преобразователя питания LED и КЛЛ лампы. В настоящей статье мы рассмотрим наиболее простой метод по вопросу: как отключить подсветку в выключателе.

Как отключить подсветку на выключателе: 1 этап

Как отключить подсветку на выключателе

1 of 2

Отсоединяем часть, где светодиод

Отсоединяем часть, где светодиод

Разобранный выключатель со светодиодом внутри

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал — занятие «плевое».

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Схема подключения выключателя с подсветкой

Если быстро накидать схему подключения подсветки в выключателе? то она будет выглядеть следующим образом:


Как отключить подсветку на выключателе: этап 2

Для исправления ситуации с нам необходимо заменить резистор. В нашем случае берем резистор на 220 кОм и диод 1 N 4007. Диод можно снять с энергосберегающей лампы, где он используется в качестве диодного моста. Схема переделанного выключателя будет выглядеть следующим образом:


Если мы оставляем неоновую лампу, то достаточно будет резистора на 220 кОм. Если захотим поменять индикатор на диод 3 мм, то подберите резистор на 680 кОм. Это гарантированно избавит Вас от мигания диодной лампы в люстре.


Как отключить подсветку выключателя видео

Ну и на последок снова посмотрите видео, как отключить подсветку светодиодную или неоновую от выключателя, чтобы лампы не мигали. Это кардинальное решение проблемы. Мы просто выкусываем все радиодетали и больше «не паримся». Однако, такой способ борьбы с миганием меня не удовлетворяет, поэтому лучше все-таки пользоваться вышеприведенным примером. И выключатель не надо превращать в простую клавишу и функции остаются.

Вконтакте

Вернувшись вечером после работы домой, в первую очередь приходится в темном помещении нащупывать выключатель. Да и ночью нередко нужно вставать с постели и спросонья в полной темноте шарить рукой по стене, чтобы найти кнопку и включить свет. Порой на такую процедуру уходит немало времени, и часто это сопровождается падением попавшихся на пути предметов. Для облегчения поиска местонахождения и экономии времени и нервов был придуман выключатель с подсветкой.

Особенности

По внешнему виду и своей конструкции такие приборы практически ничем не отличаются от обычных выключателей, единственное, они оборудованы световой индикацией, которая в темноте сразу бросается в глаза и указывает их местоположение.

При этом световой индикатор потребляет совсем немного электроэнергии и светится только тогда, когда выключен свет. Поэтому переживать по поводу того, что при использовании данного устройства расход электричества будет больше, не стоит, поскольку выключатель с подсветкой почти ее не потребляет.


Разновидности выключателей

Современный строительный рынок предлагает выключатели в достаточно большом ассортименте, поэтому покупатель может подобрать для себя максимально подходящий вариант. Приборы отличаются не только внешним видом, но и конструктивными особенностями.

Существует несколько видов выключателей:

  • кнопочные;
  • клавишные;
  • поворотные;
  • сенсорные;
  • шнуровые.

Также в жилых помещениях могут использоваться проходные выключатели с подсветкой, но среди всех видов получили наибольшее распространение:

1. Одноклавишные выключатели с подсветкой. Применяются для замыкания только одной цепи. Имеют встроенный диод для ночной подсветки.

2. Выключатель двухклавишный с подсветкой, имеющий два переключателя. Применяется для люстр и прочих многоламповых светильников. Принцип управления заключается в том, что при нажатии одной клавиши одновременно включаются 1-2 и более лампочек, а при нажатии второй загорается остальная часть осветительного прибора. Часто двухклавишный выключатель используют для раздельных санузлов.

3. Трех- или четырехклавишные выключатели одновременно могут замыкать три-четыре электрические цепи, поэтому они используются для управления из одного места осветительными приборами в нескольких помещениях. К примеру, очень удобно, когда в доме в одном месте включаются лестница, прихожая и раздельный санузел.

4. Шнуровой выключатель применяется в переносных светильниках и бра. Подсветка, как правило, здесь не используется.

Среди всех моделей именно клавишные выключатели считаются самыми популярными и распространенными. Они имеются практически во всех квартирах и домах, в детсадах, школах, офисах и иных общественных местах. Очень удобен выключатель клавишный с подсветкой.


Преимущества использования выключателей с подсветкой

1. Конструкция и общий дизайн выключателя с подсветкой почти ничем не отличается от обычных моделей, но встроенный светодиод позволяет определить местонахождение прибора даже в полной темноте.

2. Светящийся индикатор очень экономичен, так как маленькая светодиодная подсветка выключателя потребляет совсем мало электроэнергии.

3. Работает диод только при нерабочем состоянии устройства, а при его включении гаснет автоматически.

Как это работает?

Большинство подсвечиваемых выключателей подключаются к основной проводке точно так же, как обычные модели.

Основные составляющие подсветки:

  • маленькая неоновая лампа подсветки выключателя;
  • светодиод с элементом сопротивления.

Подсоединение с основными контактами выключателя должно быть параллельным. Если устройство находится в нерабочем положении, тогда питание светодиода проходит по нити накала внутри диода с малым сопротивлением.

Чтобы системе домашнего освещения добавить комфорта, потребуется времени не более получаса. Можно просто заменить морально устаревшие выключатели на улучшенные (на диодах) модели. Другой вариант — снабдить уже имеющиеся устройства элементом для ночной подсветки. Зная, как подключить выключатель с подсветкой, это можно сделать и своими руками, даже без образования электрика. Нужно просто иметь элементарное представление о том, что такое электричество, замкнутая цепь и уметь читать схемы. Каждая электросхема имеет свои особенности, параметры и комплектующие. При неправильном подключении подсвечиваемого выключателя возможны следующие последствия:

  • может не светиться диод;
  • будут мерцать энергосберегающие лампы;
  • во тьме датчик будет слабо светиться.

Схема одноклавишного выключателя

Рассмотрим более подробно принцип работы такого прибора.


Как видно из схемы, в стандартном исполнении подразумевается простой разрыв фазного провода (слева). Если имеется светодиодная подсветка выключателя, диодная лампочка соединяет провод в положении «Выкл». Почему в данном случае основное освещение не горит? На данный вопрос ответ довольно прост: диод впаивается вместе с резистором, понижающим напряжение цепи до низкого значения. Этого вполне достаточно для питания маленькой лампочки, но для зажигания большой нити накаливания напряжения не хватает.


Подключение

Немного разобравшись в данном устройстве и подобрав подходящую модель, можно начинать подключение выключателя с подсветкой. Предлагаем рассмотреть пошаговую инструкцию, при помощи которой можно без проблем заменить прибор самостоятельно:

  1. Перед началом работы нужно обязательно отключить электричество в распределительном щитке.
  2. Затем необходимо снять прежний выключатель. Сперва удаляются клавиши, далее следует убирать рамку и вынуть внутреннюю часть, открутив заранее зажимные винты.
  3. Ослабить крепления контактов и освободить устройство.
  4. С обратной стороны каждого выключателя должна быть указана схема подключения данного прибора, согласно которой и нужно подсоединять провода к новому выключателю.
  5. Приступаем к монтажу нового выключателя. Делается это в обратной последовательности.
  6. Теперь можно включить рубильник и проверить работоспособность нового устройства и его подсветки.

Вот и все. Главное в этой работе — не торопиться, и все обязательно получится.


Проходной выключатель с подсветкой

Отличительная черта контактного механизма данного типа выключателей — подвижный контакт, который при разрыве цепи всегда задействован. При нажатии кнопки «Вкл./Выкл.» подвижный контакт в таком устройстве перекидывается с одного контакта на другой, обеспечив при этом работу второго участка цепи. Поэтому он и получил название — проходной или перекидной выключатель.

Схема подключения проходного выключателя с подсветкой принципиально отличается доступом. Одной лампой (люстрой) здесь возможно управление с двух разных мест. Например, включать свет в начале лестницы и выключать с другой стороны. Такой тип выключателей иначе выполняет замыкание цепи и с разных сторон приводит в действие осветительный прибор.

Схема установки прибора очень простая: с одной стороны установлен первый выключатель, на другом конце — второй проходной выключатель со светодиодом. Когда происходит отключение элементов замыкания сети, лампа перестает гореть — нет замкнутого контура для похождения тока. При включении первого выключателя появляется замкнутый контакт — лампочка начинает светиться, если же задействовать второй, она погаснет.

Как самостоятельно сделать подсветку

Если нет желания избавляться от старого выключателя и хочется покопаться, то индикацию можно сделать собственноручно. Для этого нужно:

  1. Извлечь выключатель из стены.
  2. Из диода и резистора собрать при помощи паяльника цепь.
  3. Собранную конструкцию припаять к контактам (входному и выходному).
  4. Уложить в корпусе диодную лампу и вмонтировать выключатель на прежнее место.

Заключение

Выбрать и подключить новый выключатель с подсветкой очень просто. Но для этого следует учитывать возможности электропроводки, поскольку иногда нужна ее модернизация. А в этом случае уже не обойтись без электрика. Кроме того, могут появиться неожиданные сюрпризы, такие как моргание ламп. Поэтому, прежде чем покупать новенькие выключатели, проконсультируйтесь у специалистов.

В свое время, поддавшись моде, я заменил все выключатели в квартире на турецкие выключатели Makel Mimoza с неоновой подсветкой:

К сожалению, современные лампы (компактные люминесцентные и светодиодные) с такими выключателями не всегда дружат. Такой выключатель устроен достаточно просто: параллельно его контактам включена цепочка из миниатюрной неоновой лампы и балластного сопротивления.

Ток через неоновую лампу очень мал (около 1 мА) и нить накала лампы накаливания нагреть до видимого свечения никак не может. Однако его хватает, чтобы зарядить конденсаторы выпрямителя в энергосберегающей лампе, и она начинает давать слабые вспышки с интервалом в несколько секунд.

На собственном опыте я убедился, что лампа X-Flash Globe E27 12W 3K в цепи с таким выключателем дает редкие вспышки. Лампа же Supra SL-LED-CR-CN-4W/3000/E14 при ввертывании в патрон непрерывно светится (очень слабо), при ввертывании второй такой же лампы в патрон параллельно с первой свечение пропадает.

Со вспышками в ванной комнате или на кухне можно было бы мириться, но в спальной комнате они вряд ли допустимы. Кроме того, не знаю достоверно, как такие явления скажутся на долговечности светодиодной лампы, но что не в сторону увеличения оной — это уж точно. Во всяком случае, некоторые производители прямо не рекомендуют применение светодиодных ламп совместно с выключателями с подсветкой.

Самое простое решение — избавиться от лампы подсветки в выключателе с помощью кусачек. Но подсветки жаль: в темноте вещь небесполезная. Поэтому я решил «действовать по плану Б» — снизить напряжение на лампе, возникающее из-за подсветки. Этого можно добиться, зашунтировав лампу последовательной RC-цепочкой из резистора и конденсатора.

Реактивное сопротивление конденсатора для частоты сети 50 Гц Xc=1/(314C), где С — емкость конденсатора в фарадах. Для емкости 0.33 мкФ имеем Xc=10 кОм. При разомкнутом выключателе ток лампы подсветки 1 мА создаст на конденсаторе падение напряжения 10 вольт — надеюсь, оно достаточно мало для того, чтобы избавиться от нежелательных явлений (вспышки, свечение, снижение долговечности).

Последовательно с конденсатором включим резистор 220 ом. Когда выключатель замкнут, на последовательно соединенных резисторе и конденсаторе окажется полное напряжение сети 220 В. Учитывая, что Xc=10 кОм, а R

А что будет, если конденсатор пробьет? Через резистор потечет ток 1 А, рассеивая на нем мощность 220 Вт. Резистор, рассчитанный на мощность 0,25 Вт (т. е. на три порядка меньшую), понятное дело, тут же сгорит, тем самым сработав как предохранитель. Собственно, он нужен в том числе и для этого: когда пробитый конденсатор напрямую подключен к сети, последствия возможны более серьезные. (Другая функция резистора — снизить искрообразование на контактах выключателя и уменьшить их износ.)

Итак, спецификация защитного устройства понятна: последовательно соединенные резистор и конденсатор, включенные параллельно лампе. Конденсатор — пленочный, что-нибудь вроде К73-17, емкость 0,33 мкФ, напряжение 630 В (амплитудное значение напряжения в бытовой сети — 310 В, возьмем двукратный запас). Резистор — 220 Ом, 0,25 Вт (в рабочем режиме — запас по мощности в 2,5 раза).

Цепочку из резистора и конденсатора проще всего подключить к контактам в соединительной колодке, которая находится в декоративном колпаке под потолком. Само собой, перед установкой ее надо как следует изолировать (изолентой или термоусадочными трубками).

Несколько слов о выключателях со светодиодной подсветкой. Ток светодиода может составлять несколько миллиампер, в этом случае напряжение на отключенной лампе при указанном значении емкости тоже возрастет в несколько раз и может оказаться слишком большим. Для снижения напряжения придется увеличить емкость конденсатора и мощность резистора. Номиналы деталей надо рассчитывать, исходя из конкретной схемы подсветки. Можно также доработать схему подсветки, снизив ток светодиода (путем увеличения балласта).

Дополнение. Наконец-то я сделал то, с чего надо было бы начать: померил тестером DT-832 напряжение на светодиодной лампе при выключенном выключателе с неоновой подсветкой. Результаты таковы:

  • Лампа Pulsar ALM-A65-12E27-2700-1 (12 Вт) — 6,3 В
  • Лампа Navigator NLL-G45-5-230-2.7K-E27 (5 Вт) — 5,5 В

Напряжение на лампе Supra SL-LED-CR-CN-4W/3000/E14 превышало 60 В (при этом лампа слабо светилась). При подключении второй лампы в параллель с первой напряжение упало до 50 В и свечение прекратилось, но 50 В — все равно многовато.

На лампах SL-LED-CR-CN-4W/3000/E14 напряжение не замерял, но даже три лампы, включенные в параллель, довольно ярко светятся.

К сожалению, лампу X-Flash Globe E27 12W 3K (ту, которая давала вспышки) я уже вернул в магазин, а посмотреть напряжение на ней было бы интересно.

Вывод, видимо, следующий: при применении светодиодных ламп совместно с выключателями с подсветкой желательно измерить напряжение на лампе при разомкнутом выключателе. Если оно составляет единицы вольт, то можно ничего не предпринимать. Если же это напряжение — несколько десятков вольт либо лампа светится или вспыхивает, то следует его снизить описанным выше образом.

Зависнув на работе на две недели без выходных, решил посвятить часть времени написанию серии постов о таких, казалось бы незначительных деталях, которые часто выпадают из поля зрения покупателя при выборе систем освещения в квартиру или дом. К сожалению, иногда упущение какой-нибудь малости вполне способно впоследствии испортить результат значительных и зачастую недешевых усилий.
Вот, например, такая простая вещь, как выключатель, в клавишу которого встроена подсветка. Прокладку проводов и выбор выключателей, обычно, выполняют на ранней стадии ремонта, задолго до того, когда подойдет очередь выбирать и монтировать освещение. Поэтому, придя в магазин за светильниками вы уже и не вспоминаете, какие у вас установлены выключатели, с подсветкой или без. А это, оказывается достаточно важно.

Дело в том, что многие современные источники света плохо сочетаются в выключателями, имеющими подсветку. В частности такие выключатели противопоказаны для:
— компактных люминесцентных (энергосберегающих) ламп,
— люминесцентных светильников с электронными пуско-регулирующими аппаратами (ЭПРА),
— светодиодных лент, электропитание которых осуществляется от специальных блоков,
— светодиодных ламп и светильников, питающихся как от источников пониженного напряжения (12, 24 В), так и от источников тока (драйверов),
— даже при применении светодиодных ламп прямого включения (на 220 В), наличие подсветки в выключателе иногда приводит к странным труднообъяснимым явлениям.

Несовместимость с энергосберегающими лампами может выражаться, например, в том, что после выключения лампа продолжает испускать слабое пульсирующее свечение, или периодически ярко вспыхивать. Как правило эти явления постепенно затухают, по мере остывания лампы, но могут продолжаться довольно долго.
Люминесцентные светильники могут периодически вспыхивать и тут же гаснуть. Светодиодная лента, как правило продолжает светиться слабым равномерным светом.
По сути, выключатели с подсветкой не доставляют хлопот только при использовании с обычными лампами накаливания и галогенными лампами (которые то же являются лампами накаливания). Еще экспериментально установлено, что описываемые здесь эффекты перестают сказываться при использовании светодиодных лент с блоками питания мощностью выше 100 Вт. Бывают и другие исключения.
Проблема решается несложно — достаточно удалить элемент подсветки из клавиши выключателя. Но, как показывает практика, именно это сделать бывает мучительно больно для покупателя. Еще один способ избавиться от неприятных явлений — подключить параллельно лампу накаливания, которая выполнит роль шунтирующего сопротивления и замкнет на себя остаточный ток подсветки выключателя (но она будет загораться вместе с другими светильниками).

Собственно все это я к тому: пожалуйста, при выборе светильников, ламп и блоков питания предупреждайте продавца о том, что вы непременно хотите использовать выключатель с подсветкой!

Мы уже давно привыкли к такому элементу в нашей квартире, как выключатель. Однако производители светотехнического оборудования смогли усовершенствовать и его, снабдив системой подсветки. Схема подключения такого выключателя предусматривает его подсвечивание лампочками при выключенном положении клавиши. В светлое время суток вы вряд ли обратите на него внимание, однако с наступлением темноты такое усовершенствование становится очень актуальным, и даже необходимым.

Тем более, световой индикатор из-за своей маленькой мощности, практически не потребляет электроэнергию, поэтому не стоит беспокоиться о ее перерасходе.

Выполнить подсоединение такого прибора можно своими руками, но если вы не уверены в своих силах, то лучше обратиться за помощью к электрику, который быстро и качественно выполнит работу.

Источником тока для подключения выключателя может быть:

  • Электрический щиток;
  • Распределительная коробка.

Для начала необходимо провод «ноль» от источника питания провести непосредственно к осветительному прибору, а провод «фаза» протянуть к одному из двух контактов, находящихся в выключателе. В то время, как второй контакт соединяется с фазой осветительного элемента.

В качестве подсветки используют светодиодные или неоновые лампочки, подсоединенные к резистору последовательным способом. Полученная таким образом цепь соединяется параллельно контактам выключателя. Когда мы отключаем освещение, ток идет на лампочку подсветки через сопротивление по параллельной цепи. А когда свет включен, цепь разрывается и ток подается на осветительный прибор.


Перед началом установки обязательно выключите питание на электрощитке, отсутствие которого проверить очень просто, достаточно индикатором напряжения поочередно притронуться к каждому проводу.

Дальнейший порядок выполнения работ следующий:

  • аккуратно снять старый выключатель и отсоединить клавишу, при этом, не повредив контакты;
  • если изначально устанавливается новый отключатель, то предварительно подготавливается под него место в стене: делается проем в стене и на шпаклевку или цемент крепится установочная коробка;
  • далее по схеме подсоединяются провода;
  • изолировав места стыковки проводов, можно подавать напряжение и проверять качество выполненной работы. Если подсветка горит при выключенном освещении, значит вы все сделали правильно.


Что касается двуклавишных выключателей, то схема подключения будет несколько отличаться.

Провод «фаза», идущий от распределительной коробки, подключается на общий зажим. А провод «ноль» подключается последовательно к нескольким осветительным приборам.

Домашний умельцам, при наличии необходимых деталей, не составит особого труда самостоятельно снабдить выключатель световым индикатором. В качестве подсветки можно использовать лампочку накаливания 5 Ватт или неоновую лампу.


Пошагово это выглядит следующим образом:

  • соедините между собой неоновую лампочку и токоограничительный резистор, собрав, таким образом, цепь;
  • предварительно сняв с выключателя крышку, соединить эту цепь с клеммами параллельным способом;
  • аналогично подключается и лампа накаливания, но без резистора и закрывается абажуром;

Если тип подсветки встроенный, то вместо неоновой лампочки используется светодиод. В крышке выключателя вырезается отверстие, соответствующее диаметру светодиода. Светодиод с резистором подключаются параллельно клеммам, устанавливаются под крышку и накрываются нею.


Подсоединение люстры к выключателю — подробная инструкция

Для того, чтобы грамотно подключить лампочку через выключатель, «корочку» электрика иметь совершенно необязательно. Для этих целей нужен необходимый минимум инструментов, материалов, и выросшие из плеч не кривые руки. Различных типов подключения существует довольно приличное количество, и с самыми распространенными из них мы сегодня познакомимся. Нюансы того, как всё правильно сделать, не прибегая к помощи специалистов, читайте далее в тексте.

Содержание статьи

  • Подготовительный процесс
    • Меры безопасности перед началом работы
    • Инструменты и материалы
    • Рекомендации касательно проводки
  • Начало монтажа
    • Применение распределительных коробов
    • Монтаж выключателей
    • Наиболее распространённые виды выключателей
    • Виды лампочек
  • Подключение
    • Простейшая схема
    • Применение многоклавишного выключателя с люстрой на несколько рожков
    • Использование проходных выключателей
    • Использование датчиков движения

Подготовительный процесс

Как и в любом серьёзном деле, подготовка – уже полдела. Помимо снятия питания с участка сети, где предполагается подключение, нужно подготовить инструменты и материалы, чтобы не отвлекаться в процессе работы.

Меры безопасности перед началом работы

Прежде чем приступить к работе, нужно себя, любимого, обезопасить. Обязательно снимите питание с того участка проводки, где планируется производить монтаж и подключение. Для этих целей выполняем следующие шаги:

  • На щитке питания отключаем автомат, отвечающий за нужный участок. Найти его не составит особого труда – даже если неизвестно, какой за что отвечает, всегда можно прибегнуть к проверенному методу научного «тыка».
  • Если щиток расположен, например, в подъезде, либо к нему есть доступ у посторонних лиц, обязательно вывесьте на нём табличку: «Не включать, работают люди!» или что-нибудь ещё в этом же духе.
  • При помощи отвёртки-индикатора нужно удостовериться в отсутствии питания, проверив фазы на участке монтажа.

После выполнения вышеуказанных действий можно смело переходить непосредственно к работе.

Инструменты и материалы

Здесь очень многое зависит от объёма предполагаемых работ – понадобится ли делать штробы под проводку в стенах, выбивать гнезда под распределительные коробки, затем замазывать гипсовым раствором следы разрушения и так далее. Посему перечислим минимальный перечень инструмента, который однозначно понадобится:

Хороший набор электрика

  • шлицевые и крестообразные отвёртки, желательно со сменными насадками и ручками из изолирующих материалов;
  • нож, плоскогубцы или бокорезы, а лучше — всё перечисленное;
  • изолента ПВХ или ХБ, соединительные клеммы.

Для зачистки контактов существует специализированный инструмент с пугающим названием стриппер, но покупать его отдельно особого резона нет. Как правило, народные умельцы обходятся бокорезами либо ножом.

Рекомендации касательно проводки

Если прокладывается новый кабель, лучше не жадничать, а взять с сечением хотя бы 1.5 мм, желательно медный и с одинарной жилой. Многожильные, то есть мягкие кабеля, применять не рекомендуется. Также для удобства монтажа и чтобы избежать путаницы, рекомендуется везде применять провода с одинаковой расцветкой. Чаще всего применяется такая цветовая маркировка проводов:

  • жёлто-зелёная – для заземляющего, или защитного, нуля;
  • синяя – рабочий ноль;
  • иная расцветка, например коричневая, – фаза.

Не стоит пренебрегать заземлением, если в монтируемых электроприборах оно предусмотрено. Используйте защитный ноль по прямому назначению, а не для каких-либо других целей.

Настоятельно рекомендую не разводить проводку абы как, без соблюдения указанного соответствия цвета провода его назначению. Иначе в дальнейшем, забыв, что и куда подсоединялось, можно подкинуть самому себе работы.

Если в доме есть старая алюминиевая проводка, не делайте скруток её с новой медной. Она очень быстро окисляется. Монтируйте новую алюминиевую, например АППВ-1,5, или же полностью заменяйте всё на медь, что более предпочтительно.

Начало монтажа

Итак, с инструментом и материалами определились. Монтаж начинается с протяжки кабеля и организации распределительных коробок.

Применение распределительных коробов

Чтобы как-то упорядочить разводку, применяют специальные короба, в которых находятся узлы проводки. Соединение лучше всего осуществлять посредством специальных клемм – это и удобнее, и надёжнее обмотанных изолентой скруток. Для пущей надёжности контакты рекомендуется пропаивать.

Ещё одно преимущество клемм – возможность использования смешанной (алюминиевой и медной) проводки.

Монтаж выключателей

Первым делом под выключатель в стене делается посадочное место при помощи молотка с зубилом или же посредством перфоратора. В посадочное место вставляется круглый подрозетник из изолирующих материалов, чаще всего его садят на алебастровый раствор. В имеющий форму стаканчика подрозетник вставляется непосредственно выключатель.

Как правило, выключатель располагают таким образом, чтобы при нажатии на верхнюю часть клавиши подавалось питание на лампу. При правильном подсоединении, на выключатель приходит фазный провод. В большинстве случаев приходящая фаза располагается в верху выключателя, а отходящая (или отходящие, в случае нескольких клавиш) – в нижней его части.

Наиболее распространённые виды выключателей

Вообще их довольно большое количество, здесь мы приведём наиболее часто применяемые:

  • Одноклавишный, с двумя положениями – вкл и выкл.
  • Многоклавишные, позволяющие управлять несколькими группами потребителей.
  • Диммер, позволяющий не только включать-выключать, но ещё и плавно регулировать подаваемое напряжение, таким образом управляя интенсивностью свечения. Находит применение в ночниках и настольных лампах.
  • Одинарный проходной – нажатие на клавишу осуществляет переброс фазы между двумя проводами. На один она подаётся, с другого — снимается.
  • Сенсорный – как таковых клавиш на нём нет. Переключение положений происходит при прикосновении к нему.
  • С датчиком движения – срабатывает при приближении человека, замыкая цепь.

Виды лампочек

На сегодня самыми распространёнными считаются следующие виды:

  • Лампы накаливания со стеклянной колбой, из которой выкачан воздух. Свечение происходит за счёт вольфрамовой нити.
  • Галогенные — вместо вакуума в них заправляется специальный газ, повышающий долговечность и дающий возможность сделать их компактнее.
  • Люминисцентные дневного света – довольно редко применяемая разновидность ламп в жилищах.
  • Экономные светодиодные – пользующиеся всё большей популярностью за надёжность и малую потребляемую мощность. Не имеют нити накаливания.

Подключение

Далее при рассмотрении различных вариантов подключений мы будем опускать подсоединение защитного заземления (жёлто-зелёный провод). Во-первых, не на всех приборах оно есть, а во-вторых, сложностей оно вызвать, в принципе, не должно.

Простейшая схема

Если проводов, к которым подсоединяется люстра, всего два (ноль и одна фаза), а прокладывать дополнительную проводку желания нет, применяют одинарный выключатель. Здесь количество рожков на люстре принципиальной роли не играет, поскольку все они будут включаться одновременно. Вместо обычного одноклавишного выключателя можно использовать диммер для плавной регулировки освещения либо сенсор.

Применение многоклавишного выключателя с люстрой на несколько рожков

Если проводка позволяет, можно подключить многорожковую люстру к многоклавишному выключателю. Для этого фаз должно быть несколько. Многие современные люстры позволяют использовать имеющиеся на них светильники отдельно или группами.

Возможные варианты подключения группами (при пяти рожках):

  • 1+4;
  • 2+3;
  • 1+2+2.

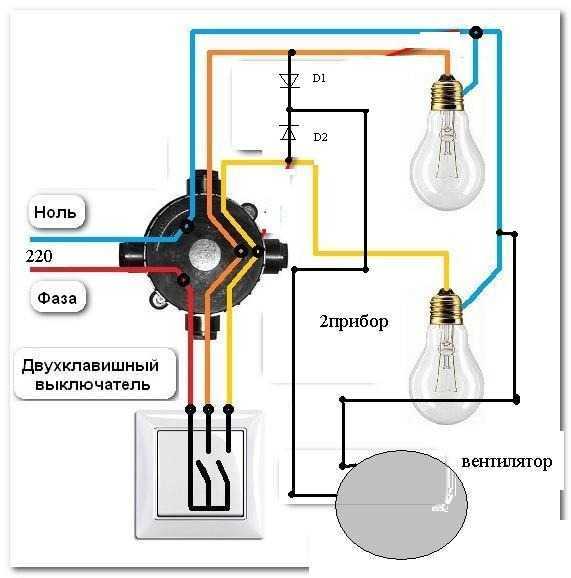

В третьем случае понадобится уже трёхклавишный выключатель. Можно, конечно, извратиться и сделать включение каждого рожка отдельно, посредством пяти клавиш, но смысл? И где взять пять фаз?

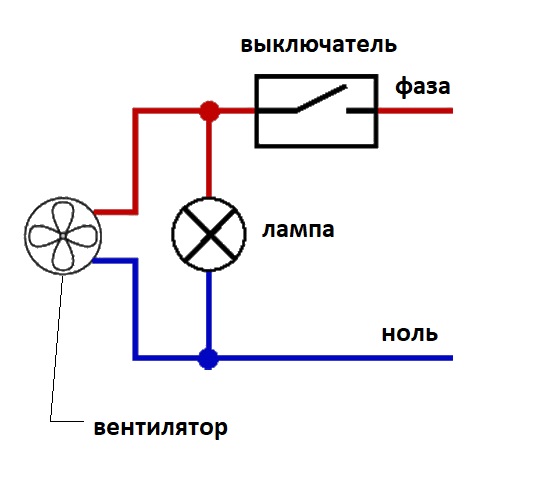

Ещё один вариант применения, скажем, двухклавишного выключателя – управление освещением в раздельных помещениях, например, в туалете и ванной.

Использование проходных выключателей

Если есть необходимость включить свет, проходя из одного конца коридора в другой, а затем его выключить, применяют одинарные проходные выключатели. Также они используются на лестницах и в просторных спальнях, чтобы не вставать с кровати.

На лестнице с несколькими маршами можно оборудовать серию таких выключателей, разместив их внизу, на лестничных площадках, и вверху. Нажатием одной клавиши будет выключаться предыдущий светильник, и включаться следующий.

Использование датчиков движения

Их монтируют практически так же, как и обычные одноклавишники, с одним нюансом – датчик движения нуждается в отдельном питании в 220 вольт. Поэтому на него, в отличие от стандартных выключателей, помимо фазы, подводят ещё и рабочий ноль. Это означает, что при прокладке кабеля к нему от распределительного короба понадобится не две, а три жилы.

Как следует из названия, датчик срабатывает при приближении человека, замыкая цепь и включая освещение.

Перечисленные выше способы подключения выключателя к лампочке – лишь малая часть из возможных вариантов, но зато наиболее часто используемые в быту.

Схема подключения Лампа накаливания Провод Электричество, IDEA, электроника, электрические провода Кабель, кабель png

  • Электроника,
  • Кабель электрических проводов,
  • кабель
  • ,
  • свет,
  • электрическое освещение,
  • электрические выключатели,
  • природа,
  • технология,
  • линия,
  • реле блокировки,
  • Аксессуар для электроники,
  • электронная схема,
  • Электрическая сеть,
  • Электрический проводник,
  • Электрический кабель,
  • Схема
  • ,
  • желтый,
  • Схема подключения,
  • Лампа накаливания,
  • Провод,
  • Электричество,
  • ИДЕЯ,
  • png,
  • прозрачный,
  • скачать бесплатно

Информация PNG

Размеры
1200x1767px
Размер файла
99,9 КБ
Тип MIME
Изображение/png
Загрузите этот PNG ( 99,9 КБ )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

    org/ImageGallery» align=»middle»>
  • Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле, электричество png 860×898 пикселей 675,66 КБ
  • Электрические провода и кабели Электрический кабель Электричество Электронная схема, ELECTRICO, Электрические провода Кабель, кабель, электричество png 565x535px 211,85 КБ
  • Электрические выключатели освещения Схема подключения Блокировочное реле, выкл., Электрические провода Кабель, свет, электричество png 550x800px 219,62 КБ
  • Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка, электрические выключатели png 1200x1241px 1,09МБ
  • org/ImageObject»> Провод с покрытием разных цветов, Электрический кабель Электрические провода и кабели Схема подключения Электричество, провода, электроника, электрические провода Кабель, кабель png 1000x513px 387,62 КБ
  • Электричество Электрические провода и кабели Электрический кабель Электротехника, прочее, электроника, электрические провода Кабель, аксессуары png 1000x650px 355,77 КБ
  • Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель, электронное устройство png 566x566px 204,36 КБ
  • Автоматический выключатель Изолятор Разъединитель Реле Электрические выключатели, Автоматический выключатель, Электрические провода Кабель, электронное устройство, электричество png 500x500px 141,56 КБ
  • org/ImageObject»> Лампа накаливания, лампочка бесплатно, электроника, текст, рука png 2368x2800px 488,25 КБ
  • Электрический кабель Электричество Электрические провода и кабели Электротехника, розетка, электроника, электрические провода Кабель, кабель png 1500x1197px 1,41 МБ
  • Лампа накаливания Computer Icons Lamp, эффективность игрового освещения, угол, текст, лампа png 1200x1200px 34,91 КБ
  • Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель, схема png 1536x1536px 3,02 МБ
  • Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, электроника, электрические провода Кабель, кабель png 800x765px 660,86 КБ
  • org/ImageObject»> Электрические выключатели Электронный символ Электроника Реле Электронная схема, Вкл. Выкл., угол, электрические провода Кабель, электрические выключатели png 2000x578px 26,36 КБ
  • Электрические провода и кабели Электрический кабель Домашняя проводка Электричество, Удлинитель, электроника, электрические провода Кабель, кабель png 540x540px 53,82 КБ
  • электрический ток, Принципиальная схема Печатная плата Электронная схема, технология, угол, текст, электрические провода Кабель png 1051x1500px 698,48 КБ
  • иллюстрация лампочки, идея лампочка накаливания, лампочка, светильник, угол, текст png 2111x2498px 129,02 КБ
  • Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока, электроника, электрические провода Кабель, кабель png 635x635px 166,07 КБ
  • org/ImageObject»> Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрические, электроника, сервис, электрические провода Кабель png 1200x1200px 657,65 КБ
  • Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280,84 КБ
  • иллюстрация линии черного провода, электронная схема рабочего стола, схема, угол, текст, прямоугольник png 599x582px 69,18 КБ
  • иллюстрация лампочки, лампа накаливания Idea Светодиод, Idea Bulb, электроника, текст, рука png 2368x2800px 427,33 КБ
  • Электрические провода и кабели Электричество Электрические выключатели Вилки и розетки переменного тока Электротехника, розетка, электроника, электрические провода Кабель, электрический свет png 1000x778px 768,26 КБ
  • org/ImageObject»> Электрический кабель Электрические провода и кабели Схема подключения Электричество, другие, электрические провода Кабель, кабель, витая пара png 1200x1200px 340,52 КБ
  • Электрические провода и кабели Электрический кабель, розетка, электроника, электрические провода Кабель, кабель png 1902x3517px 2,17 МБ
  • Light Technology Электронный компонент Электрическая сеть, Технология синего света, электронные компоненты схемы, синий текстиль, синий, угол, электроника png 650x650px 604,39 КБ
  • Электронная схема Абстракция Печатная плата Рабочий стол Электрическая сеть, др., синий, угол, текст png 1024x1024px 252,19 КБ
  • Электрический кабель Электрические провода и кабели Кабель категории 5 Шнур питания, другие, Электрические провода Кабель, кабель, витая пара png 1200x1200px 356,27 КБ
  • org/ImageObject»> иллюстрация электрической схемы, электрическая сеть печатная плата электронная схема электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69,77 КБ
  • зажженная лампочка, лампочка накаливания рисунок, мультфильм лампочка, рука, смайлик, лампа png 720x905px 395,73 КБ
  • кнопка включения и выключения, символ сетевого переключателя, Hidden Power s, прямоугольник, логотип, электрическая проводка png 2400x2323px 221,24 КБ
  • иллюстрации зеленой линии, печатная плата Электронная схема Электрическая сеть Принципиальная схема, Оригинальный чертеж печатной платы, угол, электроника, текст png 1466x1800px 62,96 КБ
  • org/ImageObject»> Автоматический выключатель ABB Group Электрические выключатели Электричество Рубильник, Автоматический выключатель, электроника, реле, электронное устройство png 1689x1872px 608,65 КБ
  • лампочка, Компьютерные иконки Лампа накаливания Лампа Идея, ИДЕЯ, электричество, черно-белый, символ png 836x980px 48,13 КБ
  • желтая и серая лампочка, лампа накаливания Computer Icons Lighting, IDEA, угол, свеча, лампа png 2362x2362px 331,52 КБ
  • Лампа накаливания Лампа, Bulb Off, электроника, рождественские огни, свет png 2400x1812px 201,93 КБ
  • Электрический кабель Электрические провода и кабели Медный проводник, другие, Электрические провода Кабель, другие, кабель png 500x500px 89,02 КБ
  • org/ImageObject»> Лампа накаливания ICO Icon, Idea Bulb, электроника, текст, свет png 512x512px 30,57 КБ
  • Электрические выключатели Компьютерные иконки Блокировочное реле, другие, угол, электрические провода, кабель, обои для рабочего стола png 550x800px 229,52 КБ
  • Электрический кабель Электрические провода и кабель Кабельное телевидение Электричество, профильная компания, Электрические провода Кабель, кабель, бизнес png 600×594 пикселя 547,54 КБ
  • иллюстрация с черной лампочкой, значок лампочки накаливания, лампочка Idea, электроника, форматы файлов изображений, лампа png 512x512px 26,15 КБ
  • Электрический кабель Американский калибр проволоки Электрические провода и кабели Электрический проводник, калибр, Электрические провода Кабель, кабель, электрический разъем png 1600x900px 696,32 КБ
  • org/ImageObject»> Провод Электрический кабель Принципиальная схема Схема подключения Наушники, провод, электроника, электрические провода Кабель, кабель png 1818x666px 285,94 КБ
  • Электрические выключатели Автоматический выключатель Устройство защитного отключения Электрические провода и кабели Схема подключения, другие, другие, электрические провода, электронное устройство png 1200x1000px 465,86 КБ
  • Зарядное устройство iPhone Электрический кабель Провод Сетевое оборудование, Проектор, электроника, компьютер, адаптер png 1200x900px 1,01 МБ
  • Цепные линии, линии, креатив, белый и серый абстрактный, угол, текст, монохромный png 2489x2489px 312,8 КБ
  • org/ImageObject»> Автоматический выключатель Контактор Схема подключения Электрические провода и кабели Электрические выключатели, электронная схема, Электрические провода Кабель, электронное устройство, электрические выключатели png 870x1046px 1,05 МБ
  • Автоматический выключатель Электрическая сеть Предохранитель Электрические выключатели Распределительное устройство, другие, электроника, электрические провода Кабель, электронное устройство png 1200x1140px 918,64 КБ
  • Jump wire Jumper Электрические провода и кабели Электрический разъем, Plug Wire, электроника, электрические провода Кабель, кабель png 800x600px 183,26 КБ
  • Блокировочное реле Вилки и розетки переменного тока Electronics Light Technology, розетка, электроника, компьютер, электронное устройство png 1000x1000px 199,3 КБ

Как напрямую подключить одноцокольную светодиодную лампу T8? – LEDMyPlace

Как напрямую подключить одноцокольную светодиодную лампу T8?

от команды LEDMyplace 16 сент. 2020 г.

Существует два типа трубчатых светодиодных осветительных приборов: «подключи и работай» (также называемые «прямой посадкой») и прямого подключения.

Уловка с одноцокольными светодиодными лампами T8:  Вы можете напрямую подключить лампу «подключи и работай», но не наоборот.

Прежде чем вы начнете читать процесс, знайте, что односторонние трубки отличаются от двусторонних. Разница заключается в том, как лампы получают питание. Одноцокольные светодиодные лампы T8 получают питание с одного конца, а это означает, что вам придется подключать как активные, так и нейтральные провода к одному концу.

Если вам нужна информация о прямом подключении двусторонней трубки , прочтите это руководство .

Также существует несколько видов светодиодных трубок. Тем не менее, мы будем использовать   Светодиодные трубчатые светильники T8 в качестве ориентира для этого руководства по прямому подключению.

Вот подробное описание прямого подключения «одноцокольной» светодиодной лампы T8
:

  • Перед попыткой прямого подключения отключите питание.
  • Убедитесь, что полученная вами лампа является одноцокольной.
  • Подготовка приспособления:

    Первым шагом является проверка того, является ли надгробный камень шунтированным или нет.

    • Для наших одноцокольных ламп T8 требуется надгробная плита без шунтирования, а розетки для люминесцентных ламп с электронным балластом шунтированы.
    • Поэтому, если вы хотите заменить светильник на надгробный камень с шунтированием, вам придется заменить его на нешунтированный.
    • Теперь проверьте, использует ли существующая люминесцентная лампа магнитный или электрический балласт.

    Если ваша трубка оснащена магнитным балластом:

    Снимите трубку и откройте доступ к принадлежностям (стартер и балласт)

    Снять традиционный стартер. Затем освободите балласт, сделав неглубокий надрез на проводах.

    Если лампа, которую вы хотите заменить, имеет электронный балласт:

    Лампы с электронным балластом не требуют стартера.

    Снимите балласт, и вы будете готовы перейти к электрическим соединениям.

    Выполнение электрических соединений
    ПРИМЕЧАНИЕ. Несимметричные светодиодные трубки потребляют энергию с одной стороны. Однако с обеих сторон трубки есть штифты. Штифты на «обесточенной» стороне помогают закрепить светодиодные трубки.
    • Подсоедините горячий (КРАСНЫЙ, ЧЕРНЫЙ ИЛИ СИНИЙ) провод (КРАСНЫЙ, ЧЕРНЫЙ ИЛИ СИНИЙ) и нейтральный (БЕЛЫЙ) провод к проводам надгробия.
    • Используйте проволочные гайки или вставные соединители для фиксации электрических соединений.
    • При прямом подключении одиночной светодиодной трубки T8 вам необходимо выполнить последовательное соединение. Воспользуйтесь следующей схемой:
    • Для прямого подключения двух или более светодиодных ламп T8 используйте параллельное соединение. Параллельное соединение трубок гарантирует, что каждая трубка не зависит от других.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
