Схема предохранителей ваз 2109 карбюратор высокая панель: -2108, 2109, 21099. .

Содержание

Предохранители Лада ВАЗ 2108 2109 21099, 1984

Назначение Ток, А
F1 Очистители фар (в момент включения) 10
Реле включения очистителей фар (контакты)
Клапан включения омывателя фар
F2 Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) 10
Контрольная лампа аварийной сигнализации
F3 Задние фонари (лампы стоп — сигнала) 10
Плафон освещения салона
F4 Элемент обогрева заднего стекла 20
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
F5 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) 20
Звуковой сигнал и реле его включения
F6 Электро стекло подъемники передних дверей 30
Реле включения электро стекло подъемников
F7 Очистители фар (в рабочем режиме) 30
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омывателя ветрового и заднего стекол
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
F8 Левая противотуманная фара 7,5
F9 Правая противотуманная фара 7,5
F10 Фонари освещения номерного знака 7,5
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
F11 Правая фара (габаритный свет) 7,5
Правый задний фонарь (габаритный свет)
F12 Правая фара (ближний свет) 7,5
F13 Левая фара (ближний свет) 7,5
F14 Левая фара (дальний свет) 7,5
Контрольная лампа включения дальнего света фар
F15 Правая фара (дальний свет) 7,5
F16 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) 15
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
К1 Реле очистителей фар
К2 Реле — прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп
К5 Реле стеклоподъемников
К6 Реле звуковых сигналов
К7 Реле обогрева заднего стекла
К8 Реле дальнего света фар
К9 Реле ближнего света фар

Монтажный блок ваз 2109 карбюратор

Содержание статьи

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:
старого образца и нового образца.

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители “ножевые”, которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:

Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции “парковочный свет”: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.

После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)

К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.

Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.

Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.

Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки

Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут “разрешающие” провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).

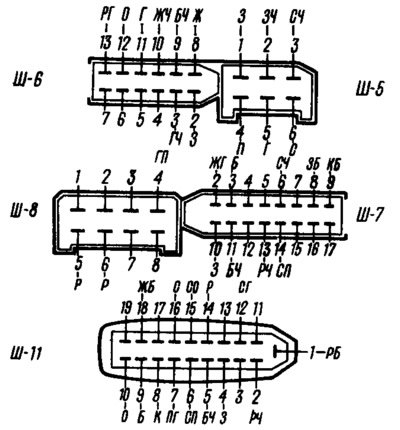

На ваз 2109 распиновка монтажного блока

Всем доброго дня!

Копался в интернетах. Совсем

Монтажные блоки ВАЗ 2108, 2109, 21099, применяемость

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются монтажные блоки предохранителей и реле нескольких модификаций.



Они практически идентичны по устройству, но имеют некоторые внешние и конструктивные отличия.

Монтажные блоки ВАЗ 2108, 2109, 21099, применяемость

Монтажный блок 17.3722 (2108-17.3722)

Устанавливался на на автомобили ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 с низкой панелью приборов и карбюраторным двигателем до 1999 года выпуска. А также на ВАЗ 21083, 21093, 21099 до 1998 г. в. с высокой панелью приборов и карбюраторным двигателем.

Имеет пальчиковые предохранители, встроенные диоды возбуждения обмотки возбуждения генератора, полный набор реле. Штекеры блока обозначаются буквой «Ш», предохранители «№».

Монтажный блок 2114-3722010-60

Применяется на автомобилях ВАЗ 21083, 21093, 21099 с карбюраторным двигателем и высокой панелью приборов, выпуск с 1998 года. Имеет ножевые предохранители и встроенные диоды возбуждения генератора. Наиболее оптимально подходит для замены старого блока 17.3722. При замене необходимо установить реле включения вентилятора радиатора системы охлаждения (оно там отсутствует так как температурный датчик в радиаторе теперь включается напрямую.

Штекеры блока обозначены буквой «Х», предохранители «F».

Монтажный блок 2114-3722010-10

Применяется в электрооборудовании автомобилей ВАЗ 21083, 21093, 21099 с карбюраторным или инжекторным двигателем и панелью приборов 2114. Выпуск с 1998 года. Имеет ножевые предохранители. Диоды возбуждения генератора отсутствуют (они теперь в щитке приборов). Реле включения вентилятора радиатора отсутствует.

Штекеры блока обозначены буквой «Х», предохранители «F».

Монтажный блок 2114-3722010-18

Аналогичен 2114-3722010-10.

Примечания и дополнения

— В систему электрооборудования автомобилей ВАЗ 2108, 2109, 21099 можно устанавливать монтажные блоки иных автомобилей ВАЗ, например 2114, 2115, так как они практически идентичны. При этом нужно учитывать их конструктивные особенности.

— Монтажные блоки разных производителей могут иметь различное расположение предохранителей и реле.

Еще статьи по монтажным блокам, предохранителям и реле ВАЗ 2108, 2109, 21099

Реле и предохранители ЭСУД инжекторных ВАЗ 21083, 21093, 21099

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.


Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722



Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона


Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Блок предохранителей ваз 21099

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

1. Большинство электрических цепей защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

3. Блок предохранителей раннего выпуска.

4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

5. Нажмите на защелки с обеих сторон крышки и снимите ее.

6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

7. Захватите пинцетом предохранитель и выньте его.

8. Вышедший из строя предохранитель. Нить предохранителя перегорела.

9. В передней части блока установлены запасные предохранители.

10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.

особенности обслуживания с фото и видео рекомендациями Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве. И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.

За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.

Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

  1. При включении вентилятора двигатель начинает глохнуть;
  2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
  3. При включении стартера в салоне появляется запах горелого пластика;
  4. Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.

Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

  1. АКБ;
  2. генератор типа 37.3701;
  3. монтажный блок;
  4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.

Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

Осветительные и звуковые приборы

  1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
  2. Звуковой сигнал работает нестабильно;
  3. Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями

О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах

Именно их состоянию следует уделять самое пристальное внимание

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

  • Снимите минусовую клемму аккумулятора.
  • Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
  • Приподнимите блок насколько возможно и вытащите все разъемы снизу.
  • Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

  • Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
  • Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
  • После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

  • окисление контактов;
  • замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

  • нестабильная работа фар или произвольное включение/выключение/переключение режима;
  • проблемы с магнитолой;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или омывателей;
  • нечеткая работа звукового сигнала;
  • неправильная или нечеткая работа указателей поворота.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Нумерация выводов монтажного блока 2114-3722010

Разъём Контакт Цвет провода Назначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель
зажигания (кл. 15/2)
3 ГП выключатель
зажигания (кл. 15)
4 ЖГ переключатель
эл.двигателя отопителя
5 Р выключатель
зажигания (кл. 30/1)
6 КР выключатель
зажигания (кл. 30)
7 блокировка
дверей
8 П выключатель
зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель
очистителя заднего стекла
2 Г переключатель
указателей поворотов (правый)
3 РП включатель
стоп-сигналов
4 Б контрольная
лампа целостности ламп
5 ПЧ включатель
аварийной сигнализации
6 ГБ дверь
левая передняя
7 ОБ включатель
задних противотуманных огней
8 34 контрольная
лампа дальнего света
9
10 4 включатель
задних противотуманных огней
11 сч контрольная
лампа резерва топлива
12 ПЧ контрольная
лампа уровня топлива
13 БЧ плафон
освещения салона
14 КГ контрольная
лампа ручного тормоза
15 гч переключатель
указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик
скорости
2 чп включатель
аварийной сигнализации
3 ГП переключатель
указателей поворотов
4 СБ контрольная
лампа уровня масла
5 Ч масса
6 РБ контрольная
лампа уровня омывающей жидкости
7 РО контрольная
лампа износа тормозных накладок
8 3
в
включатель
фар
9 ЖЗ переключатель
стеклоочистителя ветрового стекла
10 ПГ патрон
подключения переносной лампы
11 выключатель
зажигания (кл. 15)
12 РЧ включатель
омывателя заднего стекла
13
14 ж контрольная
лампа противотуманных фар
15
16 СГ указатель
давления масла
17
18 Р переключатель
стеклоочистителя
19 СО переключатель
стеклоочистителя
20 С переключатель
стеклоочистителя
21 ОБ включатель
задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл.
и контрольная лампа обогрева заднего стекла
2 ГБ переключатель
света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель
наружного освещения
5 К реостат
освещения приборов
6 Р аккумулятор
7 ЧБ переключатель
очистителя и омывателя ветрового стекла
8 О колодка
Ш4 монтажного блока клемма 3
9 СЧ включатель
звуковых сигналов
10 БП включатель
стоп-сигналов
11 Р аккумулятор
12 СП переключатель
света фар (ближний свет)
13 предупредительный
свет
14
15
16 РГ контрольная
лампа уровня тормозной жидкости
17 ЗБ указатель
температуры охлаждающей жидкости
18 КБ контрольная
лампа заряда аккумуляторной батареи
19 ЖЧ включатель
противотуманных фар
20 РЗ контрольная
лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний
свет (правый)
2 дальний
свет (левый)
3 СЧ ближний
свет (левый)
4 П стартер
(кл. 50)
5 ПБ электровентилятора
охлаждения радиатора
6 С ближний
свет (правый)
X6 (Ш6) 1
2 3 включатель
света заднего хода
3 ГЧ указатель
поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный
огонь (правый передний)
9 БЧ терморегулятор
электровентилятора
10 ЖЧ габаритный
огонь (левый передний)
11 Г указатель
поворота (правый передний)
12 включатель
света заднего хода
13 РГ датчик
уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик
уровня масла
6 СЧ звуковые
сигналы
7 С датчик
скорости
8 ЗБ датчик
температуры охлаждающей жидкости
9 КБ генератор
(кл. 61)
10 Р насос
омывателя ветрового стекла
11 БЧ включатель
подкапотной лампы
12 РБ датчик
уровня омывающей жидкости
13 РЧ тормозные
накладки
14
15 КП тахометр
16 РЗ датчик
уровня охлаждающей жидкости
17 ЖБ реле
противотуманных фар
X8 (Ш8) 1 ЖП реле
противотуманных фар
2 ЖЧ противотуманная
фара (левая)
3 Ж противотуманная
фара (правая)
4 ГП катушка
зажигания
5 Р генератор
(кл. 30)
6 Р генератор
(кл. 30)
7
S РЧ реле
противотуманных фар
X9 (Ш9) 1 РЧ эл
двигатель очиститель заднего стекла
2 Г указатель
поворота (правый задний)
3 БГ эл
двигатель очиститель заднего стекла
4 ОЧ задние
противотуманные огни
5 СЧ дверь
задняя
6 ПЧ дверь
передняя правая
7 БЧ плафон
освещения салона
8 КГ датчик
ручного тормоза
9 БЧ кнопки
сигнализации открытых дверей
10 элементы
обогрева заднего стекла
11 С фонарь
освещения номерного знака
12 ГБ дверь
передняя левая
13 Б плафон
освещения салона
14 П стоп-сигналы
15 Ж габаритный
огонь (правый задний)
16 3 фонарь
заднего хода
17 ЖЧ габаритный
огонь (левый задний)
18 ЖГ очиститель
заднего стекла
19 элементы
обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан
омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная
лампа
6
7
8 КЧ подкапотная
лампа
9 Б эл
двигатель стеклоочистителя
10 эл.двигатель стеклоочистителя
ветрового окна
11
12 СО датчик
аварийного давления масла
13
14 Р клапан
омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл
двигатель стеклоочистителя
17 ЖБ эл
двигатель стеклоочистителя
18
19

Схема и расположение предохранителей в блоке ваз 2108, 2109, 21099

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей.

    Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий.

    На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.

Строение схемы нового блока

  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от

токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

    дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить блок нового образца на старый, то в таком случае обязательно подключите движок

вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

    повредить, а если их повредите, придется паять.

  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Источник: http://MasteraVaza.ru/elektroprovodka-i-elektrooborudovanie/predohraniteli/remont-elektricheskoj-shemy-bloka-predohranitelej-na-vaz-2109

Блок предохранителей ВАЗ 21099: фото, схема и инструкции как снять

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования.

В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП).

Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.

3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года.

Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Автомобиль ВАЗ 21099

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке.

    В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.

  6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Видео от Стаса Алексеева «Как определить выгоревший ПП»

В этом видео автор рассказывает, как определить визуально вышедший из строя элемент БП.

  • Меняем ремень ГРМ на ВАЗ 21099 своими руками

Источник: http://car-avz.ru/glavnaya/posobie/1459-blok-predokhranitelej-vaz-21099-foto-skhema-i-instruktsii-kak-snyat

Поломки в электрике

Источник: http://vaz-sputnik.ru/2109/5-2-2.html

Схема и разъемы монтажного блока ВАЗ-2108 (LADA Samara)

К списку статей

Здесь рассматривается монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Вид снизу на монтажный блок. Разъемы X5 – X8 доступны из моторного отсека, остальные – из салона.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов монтажного блока 2114-3722010

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Чаще всего при повседневной эксплуатации автомобиля встречаются Поломки в электрике. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Монтажный блок типа 17.3722:

1.  Реле включения очистителей фар (К6).2.  Реле времени омывателя заднего стекла (К1).3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2).4.  Реле очистителя ветрового стекла (К3).5.  Контактные перемычки на месте реле контроля исправности ламп.6.  Реле включения обогрева заднего стекла (К10).7.  Запасный предохранитель.8.  Реле включения дальнего света фар (К5).9.  Реле включения ближнего света фар (К11).10.  Предохранитель.11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9).12.  Реле включения звукового сигнала (К8).

Монтажный блок типа 2114–3722010–60:

K1.  Реле включения очистителей фар.K2.  Реле-прерыватель указателей поворота и аварийной сигнализации.K3.  Реле очистителя ветрового стекла.K4.  Реле контроля исправности ламп.K5.  Реле включения стеклоподъёмников.K6.  Реле включения звуковых сигналов.K7.  Реле включения обогрева заднего стекла.K8.  Реле включения дальнего света фар.K9.  Реле включения ближнего света фар.F1–F16.  Плавкие предохранители.F17–F20.  Запасные предохранители.
№ предохранителя в монтажном блоке Защищаемые цепи
17.3722 2114–3722010–60
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) F3 (10 А) Задние фонари (лампы стоп-сигнала). Освещение салона
6 (8 А) F6 (30 А) Электростеклоподъёмники передних дверей. Реле включения электростеклоподъёмников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
13 (8 А) F15 (7,5 А) Правая фара (дальний свет)
14 (8 А) F14 (7,5) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
Обозначение Назначение Маркировка
Блок 17.3722 Блок 2114–3722010–60
К1 Реле времени омывателя заднего стекла 452.3747
К2 Реле указателей поворота и аварийной сигнализации 493.3747 495.3747
К3 Реле очистителя ветрового стекла 522.3747 526.3747
К4 Реле контроля исправности ламп 4412.3747

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

Схема бесконтактной системы зажигания:

1. Бесконтактный датчик.2. Датчик-распределитель зажигания.3. Свечи зажигания.4. Коммутатор.5. Катушка зажигания.6. Монтажный блок.7. Реле зажигания.8. Выключатель зажигания.

Система управления электромагнитным клапаном карбюратора:

1. Концевой выключатель карбюратора.2. Электромагнитный клапан карбюратора.3. Монтажный блок.4. Выключатель зажигания.5. Реле зажигания.6. Блок управления.7. Катушка зажигания.А. К выводу “30” генератора.Б. Нумерация штекеров в блоке управления.

Схема соединений генератора:

1. Генератор.2. Отрицательный вентиль.3. Дополнительный диод.4. Положительный вентиль.5. Контрольная лампа разрядки аккумуляторной батареи.6. Комбинация приборов.7. Вольтметр.8. Монтажный блок.9. Дополнительные резисторы по 100 Ом, 2 Вт.10. Реле зажигания.11. Выключатель зажигания.12. Аккумуляторная батарея.13. Конденсатор.14. Обмотка ротора.15. Регулятор напряжения.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

1. Электродвигатель вентилятора.2. Датчик включения электродвигателя.3. Монтажный блок.4. Выключатель зажигания.К9. Реле включения электродвигателя вентилятора.А. К выводу “30” генератора.

Схема соединений стартера:

1. Реле включения стартера.2. Монтажный блок.3. Выключатель зажигания.4. Генератор.5. Аккумуляторная батарея.6. Стартер.а. Втягивающая обмотка.б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

1.Электродвигатель вентилятора.2.Датчик 66.3710 включения электродвигателя.3.Монтажный блок.А. К выводу “30” генератора.
РазъёмКонтактЦвет проводаНазначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 СГ указатель давления масла
17
18 Р переключатель стеклоочистителя
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1
2 3 включатель света заднего хода
3 ГЧ указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ эл двигатель очиститель заднего стекла
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная лампа
6
7
8 КЧ подкапотная лампа
9 Б эл двигатель стеклоочистителя
10 эл.двигатель стеклоочистителя ветрового окна
11
12 СО датчик аварийного давления масла
13
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18
19

Поделись с друзьями:

Источник: http://LADA-2108.ru/tech.php?id=29

Как выглядит блок предохранителей ваз 21099 карбюратор (схема)?

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах).

Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями. Принцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей.

В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала.

В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства.

По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей.

Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.

Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки.

Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники.

Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца).

Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Источник: https://korchim.ru/biblioteka/ehlektrika/blok-predoxranitelej-vaz-21099-karbyurator-sxema.html

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка.

Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить.

Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.

3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Источник: https://www.tungrem.ru/avtomobili-lada/lada-samara-sputnik/vaz-2109/506-blok-predokhranitelej-vaz-2109

Схема и расположение предохранителей на ВАЗ 2108, 2109, 21099 | Автомобильный журнал pol-z.ru

Когда в машине выходит из строя электрика, первое место, куда нужно посмотреть – это блок предохранителей.

Почти все электрические цепи в автомобилях ВАЗ 21099, ВАЗ 2109, ВАЗ 2108, да и вообще у подавляющего большинства автомобилей защищаются от перегрузок с помощью плавких предохранителей.

Не имеют такой защиты лишь цепь зажигания, цепь генератора и пуска двигателя, а также аккумулятор.

Чтобы получить доступ к блоку предохранителей, требуется открыть капот, отыскать блок (он располагается вблизи лобового стекла), нажать на два фиксатора и снять крышку. Для того, чтобы заменить сгоревший предохранитель, лучше пользоваться специальными щипцами, которые должны идти в комплекте с блоком. В противном случае подойдет обычная отвертка или пассатижи.

Заменить сгоревший предохранитель недостаточно – необходимо выяснить причину, по которой в защищаемой им цепи были превышены силовые показатели. В противном случае предохранитель придется постоянно менять, пока нарушения в работе цепи не повлекут более серьезных последствий.

Никогда не заменяйте предохранители аналогами, рассчитанными на большую или меньшую силу тока (и уж тем более не рекомендуется ставить вместо предохранителя перемычку).

Ниже мы приведем схему расположения предохранителей, характерную для моделей ВАЗ 2109, ВАЗ 21099 и ВАЗ 2108. Обратите внимание, что схема является общей и для каждой модели может незначительно отличаться.

Схема расположения предохранителей на ВАЗ 2109, ВАЗ 21099 и ВАЗ 2108

Р1-Р16 – плавкие предохранители К9 – реле ближнего света К8 – реле дальнего света К7 – реле обогрева заднего стекла К6 – реле звукового сигнала К5 – реле стеклоподъемников К4 – реле, контролирующее исправную работу ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

К1 – реле очистителей фар

Схема блока 17.3722:

К11 – реле ближнего света К10 – реле обогрева К9 – реле вентилятора, охлаждающего двигатель К8 – реле звукового сигнала К7 – реле стеклоподъемника К6 – реле очистителей фар К5 – реле дальнего света К4 – реле исправности ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

К1 – реле омывателя заднего стекла

Схема блока 2114-3722010-60 (-18):

Р1-Р20 – плавкие предохранители К9 – реле ближнего света К8 – реле дальнего света К7 – реле обогрева заднего стекла К6 – реле звуковых сигналов К5 – реле стеклоподъемников К4 – реле контроля исправности ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

К1 – реле очистителей фар

Источник: http://pol-z.ru/shema-i-raspolozhenie-predohraniteley-na-vaz-2108-2109-21099/

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

    Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

    К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

  • запасные предохранители F17-F29.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1. Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Рекомендую прочитать:

Источник: http://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html

тюнинг. Запчасти на ВАЗ-2109

Ремонт и тюнинг ВАЗ-2109 - разные понятия. В первом случае деталь меняется на такую ​​же исправную, а во втором - на запчасть с улучшенными характеристиками, которая предназначена для модернизации автомобиля. Поэтому стоит поделиться этими концепциями. Как и для многих автомобилей, для ВАЗ-2109 тюнинг - это, прежде всего, улучшение качественных характеристик, повышающих мощность, аэродинамику, а также скорость и комфорт.

Концепция тюнинга ВАЗ-2109

Существует несколько категорий, в которых ВАЗ-2109 улучшает свои характеристики:

  1. Улучшение внешних характеристик, а именно установка спортивного оборудования, которое призвано повысить аэродинамику и обтекаемость автомобиля. автомобиль.
  2. Тюнинг салона. Этот вид модернизации призван повысить комфорт вождения.
  3. Улучшенные ходовые характеристики. Это меняет большую часть подвески, что приводит к лучшей управляемости и положению автомобиля на дорожном покрытии.
  4. Тюнинг двигателя. Данная модернизация приводит к увеличению характеристик силового агрегата, а именно увеличению мощности, что в свою очередь делает машину более скоростной.

Таким образом, тюнинг ВАЗ-2109 позволяет не только модернизировать автомобиль, но и полностью заменить основные детали, что позволит улучшить основные технические характеристики.

Внешний тюнинг

Внешний обвес и спойлер являются основополагающими при создании внешнего тюнинга. Запчасти на ВАЗ-2109 (тюнинг без них, конечно, просто невозможен) можно приобрести как на автомобильных рынках, так и в специализированных магазинах.

Еще одним вариантом остается изготовление деталей своими руками, что непросто, но реально с учетом современных технологий. Главное положительное качество ВАЗ-2109 - тюнинг здесь не усложнен изготовлением дополнительных креплений. Новые детали устанавливаются на автомобиль штатными креплениями.

Рассмотрим, как провести тюнинг бампера на ВАЗ-2109. Для того, чтобы модернизировать буфер своими руками, стоит приобрести материал. Идеально подойдет стекловолокно или автомобильный пластилин.

Следует отметить, что при использовании первого материала бампер изготавливается с нуля, и необходимо учитывать множество факторов. Во втором случае достаточно иметь под рукой старый защитный элемент кузова.

Для изготовления обвеса нам понадобится стекловолокно, отвердитель, грунтовка, шпатлевка, краска и немного навыков. Рассмотрим технологический процесс изготовления бампера ВАЗ-2109 своими руками:

  1. Так как стеклопластик продается рулонами или листами, его нужно будет разорвать на части, чтобы с ним было проще работать.
  2. Затем возьмите первый кусок и нанесите отвердитель - и так, шаг за шагом, строите новый бампер.
  3. Когда затвердеет отвердитель, новая деталь. Следует довести до логического конца - установить крепеж. Это могут быть кронштейны, которые привинчиваются или устанавливаются в процессе производства. Второй вариант более надежен.
  4. Теперь необходимо вырезать отверстия под противотуманные фары и воздухозаборники для охлаждения низа радиатора.
  5. Когда все будет сделано, деталь следует загрунтовать.Далее, чтобы выровнять все поверхности, нанесите тонкий слой шпаклевки. Когда он высохнет, его следует отполировать.
  6. В завершение на готовую деталь наносится краска и дается высохнуть.

Вот так и делается тюнинг деталей из стеклопластика. С пластилином все намного проще. На старой детали формуют материал, а когда он высохнет, его также следует загрунтовать и отшлифовать. Установку крепежа следует производить на стандартные детали, что упростит установку готового изделия.

Тюнинг панели и комбинации приборов

Второй по популярности на ВАЗ-2109 тюнинг салона автомобиля, то есть модернизация салона. Это довольно кропотливая работа, которую под силу далеко не каждому, поэтому многие обращаются к услугам специалистов.

Как правило, тюнинг приборов ВАЗ-2109 проводится в первую очередь. Есть два варианта апгрейда и улучшения:

  1. Замена подсветки на цветную и приклейка шкалы предохранителей новыми красивыми опциями, которые можно приобрести в магазинах.
  2. Замена самой комбинации приборов, например "Микас". Стоит учесть, что вам придется смонтировать новый компьютер, который подходит под выбранную панель, а также прошить его.

Не менее часто делается и тюнинг панели ВАЗ-2109. Самый распространенный вариант - перетяжка на красивой цветной ткани типа «Ривель» или коже. Оба типа тюнинга хороши, но и стоят недешево. Обтягивать приборную панель кожей ВАЗ-2109, конечно, считается невыгодным, если не делать это своими руками.Средняя цена этой услуги в тюнинговом ателье от 10 000 рублей. Идеальный вариант - ткань. Среднерыночная цена перетяжки от 5000 рублей в зависимости от типа материала.

Так как есть разные версии ВАЗ-2109, настройка верхней панели немного неправильная. В стандарте его не нужно разбирать и проводить модернизацию, только частично демонтируя. Когда будет установлена ​​высокая панель, ее придется полностью демонтировать, чтобы перетянуть.

Тюнинг ходовой части

На ВАЗ-2109 тюнинг ходовой части тоже можно провести своими руками, чтобы не тратить лишние деньги. В конструктивном плане все просто, а значит потребуется время и книга производителя «Руководство по эксплуатации и ремонту ВАЗ-2109», где подробно описаны все процессы, а в зависимости от издания есть картинки.

Рассмотрим основные детали, которые заменяет тюнинговая версия:

  1. Амортизаторы передние и задние.Часто их устанавливают от производителя «Фенокс». Они идеально вписываются в стандартные посадочные приспособления. Средняя стоимость 4000 руб. за комплектацию 4 шт.
  2. Пружины АПН. Их цена 3000 руб.
  3. Стабилизатор передней и задней подвески. Имеет двойную структуру. Стоимость 800 руб.
  4. Шаровые опоры усиленной версии от DMZ. Цена продукции завода - 500 руб. за комплект.

Все остальное меняем по желанию хозяина.Также специалисты рекомендуют менять рулевую рейку, которая считается морально устаревшей.

Тюнинг двигателя и выхлопной системы

Тюнинг двигателя ВАЗ-2109 - довольно сложная процедура, так как требует точных расчетов для достижения максимального эффекта. Следует отметить, что эту операцию лучше всего доверить профессионалам, которые знают, как лучше расточить блок цилиндров и какие клапана установить, чтобы добиться максимального впрыска.

Кроме того, при настройке мотора меняются радиатор, помпа, патрубки системы охлаждения, дроссель (в форсунке) или карбюратор, зажигание, выхлопная система индивидуального типа и другие детали.

Покупка запчастей для тюнинга или изготовления: достоинства и недостатки

Основные достоинства покупных запчастей - это то, что их просто нужно покрасить и установить, не тратя деньги и нервы на изготовление. И главный недостаток здесь - отсутствие индивидуальности у таких запчастей.

При изготовлении своими руками достоинства и недостатки прямо противоположны. Вы можете поступать так, как хотите, но это время и нервы, и не всегда в первый раз.

Тюнинг как альтернатива ремонту

Часто автовладельцы, особенно старые автомобили ВАЗ-2109, вместо ремонта проводят тюнинг автомобиля. По цене дороже на 20%, но машина становится индивидуальной. Итак, капитальный ремонт кузова или двигателя можно превратить в тюнинг. Детали не намного дороже.

Поиск и покупка запчастей

Для тюнинга ВАЗ-2109 запчасти можно найти в разных местах. В этом поможет:

  1. Авторынок, где чего-то нет в наличии, c

low-high.Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм. Следует отметить, что на данный момент выделяют несколько торпед ВАЗ. На конвейерной ленте после середины 1990-х годов выпускалась «девятка», на которой устанавливалась высокоуровневая приборная панель ВАЗ-2109. До этого момента он был низким. Как ни странно, последняя панель производила гораздо меньше шума, чем та, которая была установлена ​​после нее. Но сегодня не об этом.В этой статье мы расскажем, как произвести тюнинг панели приборов ВАЗ-2109 и как она разбирается.

Модифицируйте подсветку

Лучшим вариантом настройки этого элементасалона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло - у них внутри панели расположена подсветка. Старые «девятки» подсвечивались снаружи, что создавало определенный эффект аскетизма. Да и выглядело это не очень спортивно.Изменить его расположение с внешнего на внутреннее вполне реально. Для этого понадобится светопропускающая накладка, провода и скотч.

Чем закончена подсветка панели приборов ВАЗ-2109? Для начала нам необходимо снять панель с автомобиля, предварительно обесточив бортовую сеть автомобиля и открутив детали крепления обшивки. Подробнее об этом мы поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109». Чтобы свет от диодов попадал на накладку изнутри, необходимо сделать на ее поверхности несколько надрезов.Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Проделав отверстия, можно переходить к выделению. Он будет располагаться здесь как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты. Режем его на несколько однородных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой.Для равномерного освещения делаем из фольги рефлектор. Для тахометра и спидометра нам понадобится 3 отрезка ленты. Остальных элементов (шкалы уровня топлива, температуры охлаждающей жидкости и прочего) хватит на одну штуку.

примечание

Штатную подвеску выкидывать не торопитесь, т.к. засветятся стрелки шкал прибора. Но его тоже можно модернизировать. Для этого необходимо на место светильников приклеить светодиодную ленту. Многие автомобилисты отмечают его очень яркое свечение, поэтому мы добавляем на диоды дополнительную тонировочную пленку.Если его нет, можете использовать черный маркер - результат будет

тюнинг. Запчасти на ВАЗ-2109

Ремонт и тюнинг ВАЗ-2109 - это разные понятия. В первом случае деталь меняется на такую ​​же исправную, а во втором - на запчасть с улучшенными характеристиками, которая предназначена для модернизации автомобиля. Поэтому стоит поделиться этими концепциями. Как и для многих автомобилей, для ВАЗ-2109 тюнинг - это, прежде всего, улучшение качественных характеристик, повышающих мощность, аэродинамику, а также скорость и комфорт.

Концепция тюнинга ВАЗ-2109

Существует несколько категорий, в которых ВАЗ-2109 улучшает свои характеристики:

  1. Улучшение внешних характеристик, а именно установка спортивного оборудования, которое призвано повысить аэродинамику и обтекаемость автомобиля. автомобиль.
  2. Тюнинг салона. Этот вид модернизации призван повысить комфорт вождения.
  3. Улучшенные ходовые характеристики. Это меняет большую часть подвески, что приводит к лучшей управляемости и положению автомобиля на дорожном покрытии.
  4. Тюнинг двигателя. Данная модернизация приводит к увеличению характеристик силового агрегата, а именно увеличению мощности, что в свою очередь делает машину более скоростной.

Таким образом, тюнинг ВАЗ-2109 позволяет не только модернизировать автомобиль, но и полностью заменить основные детали, что позволит улучшить основные технические характеристики.

Внешний тюнинг

Внешний обвес и спойлер являются основополагающими при создании внешнего тюнинга. Запчасти на ВАЗ-2109 (тюнинг без них, конечно, просто невозможен) можно приобрести как на автомобильных рынках, так и в специализированных магазинах.

Еще одним вариантом остается изготовление деталей своими руками, что непросто, но реально с учетом современных технологий. Главное положительное качество ВАЗ-2109 - тюнинг здесь не усложнен изготовлением дополнительных креплений. Новые детали устанавливаются на автомобиль штатными креплениями.

Рассмотрим, как провести тюнинг бампера на ВАЗ-2109. Для того, чтобы модернизировать буфер своими руками, стоит приобрести материал. Идеально подойдет стекловолокно или автомобильный пластилин.

Следует отметить, что при использовании первого материала бампер изготавливается с нуля, и необходимо учитывать множество факторов. Во втором случае достаточно иметь под рукой старый защитный элемент кузова.

Для изготовления обвеса нам понадобится стекловолокно, отвердитель, грунтовка, шпатлевка, краска и немного навыков. Рассмотрим технологический процесс изготовления бампера ВАЗ-2109 своими руками:

  1. Так как стеклопластик продается рулонами или листами, его нужно будет разорвать на части, чтобы с ним было проще работать.
  2. Затем возьмите первый кусок и нанесите отвердитель - и так, шаг за шагом, строите новый бампер.
  3. Когда затвердеет отвердитель, новая деталь. Его необходимо довести до логического конца - установить крепеж. Это могут быть кронштейны, которые привинчиваются или устанавливаются в процессе производства. Второй вариант более надежен.
  4. Теперь необходимо вырезать отверстия под противотуманные фары и воздухозаборники для охлаждения низа радиатора.
  5. Когда все будет сделано, деталь следует загрунтовать.Далее, чтобы выровнять все поверхности, нанесите тонкий слой шпаклевки. Когда он высохнет, его следует отполировать.
  6. В завершение на готовую деталь наносится краска и дается высохнуть.

Вот так и делается тюнинг деталей из стеклопластика. С пластилином все намного проще. На старой детали формуют материал, а когда он высохнет, его также следует загрунтовать и отшлифовать. Установку крепежа следует производить на стандартные детали, что упростит установку готового изделия.

Тюнинг панели и комбинации приборов

Второй по популярности на ВАЗ-2109 тюнинг салона автомобиля, то есть модернизация салона.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
