По сравнению с другими типами кабелей оптоволоконный. Оптоволоконные кабели: преимущества, особенности конструкции и принципы работы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроены оптоволоконные кабели. Какие типы оптоволокна существуют. В чем преимущества оптоволоконных линий связи перед медными кабелями. Как передается информация по оптоволокну. Где применяются волоконно-оптические линии связи.

Содержание

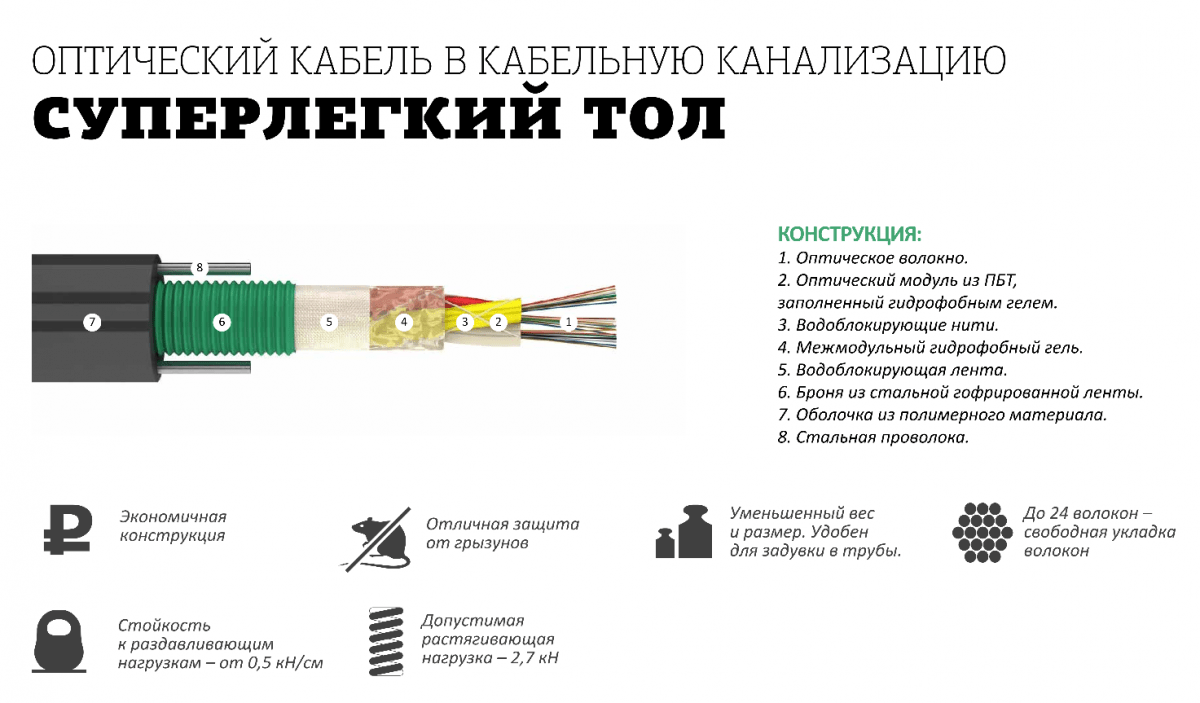

Конструкция и принцип работы оптоволоконного кабеля

Оптоволоконный кабель состоит из тонких стеклянных или пластиковых волокон, по которым передаются световые сигналы. Основные элементы конструкции:

Сердцевина — центральная часть, по которой распространяется свет. Диаметр 8-62,5 мкм.
Оболочка — окружает сердцевину, обеспечивает отражение света внутрь волокна. Диаметр 125-140 мкм.
Защитное покрытие — предохраняет волокно от механических повреждений.
Силовые элементы — придают кабелю прочность.
Внешняя оболочка — защищает кабель от внешних воздействий.

Информация передается по оптоволокну в виде световых импульсов. На передающем конце электрические сигналы преобразуются в световые, а на приемном — обратно в электрические. Свет распространяется по сердцевине за счет полного внутреннего отражения от границы с оболочкой.

Типы оптических волокон

Существует два основных типа оптических волокон:

Многомодовое оптоволокно

Имеет более широкую сердцевину (50-62,5 мкм), что позволяет передавать несколько мод (типов) световых лучей. Используется на небольших расстояниях до 2 км. Преимущества:

Более низкая стоимость
Простота монтажа
Возможность применения светодиодных передатчиков

Одномодовое оптоволокно

Имеет тонкую сердцевину (8-10 мкм), по которой распространяется только одна мода света. Применяется для передачи на большие расстояния до 100 км и более. Преимущества:

Минимальные искажения сигнала
Высокая пропускная способность
Возможность передачи на дальние расстояния

Преимущества оптоволоконных кабелей

По сравнению с медными кабелями оптоволокно обладает рядом важных преимуществ:

Высокая скорость передачи данных

Оптические линии связи обеспечивают скорость передачи до нескольких Тбит/с. Это на порядки выше, чем у любых электрических кабелей. Как достигается такая высокая скорость?

Широкая полоса пропускания (до 100 ТГц)
Малое затухание сигнала (0,2 дБ/км)
Возможность спектрального уплотнения каналов

Помехозащищенность

Оптическое волокно не подвержено влиянию электромагнитных помех. Это обеспечивает высокое качество передачи сигналов в любых условиях. Почему оптоволокно невосприимчиво к помехам?

Передача информации световыми, а не электрическими сигналами
Диэлектрическая природа оптического волокна
Отсутствие электромагнитного излучения

Защита от несанкционированного доступа

Перехватить информацию, передаваемую по оптоволокну, крайне сложно. Это обеспечивает высокий уровень защиты данных. Чем обусловлена высокая защищенность?

Отсутствие электромагнитного излучения
Сложность физического подключения к волокну
Возможность обнаружения попыток съема сигнала

Области применения оптоволоконных линий связи

Благодаря своим уникальным характеристикам оптоволоконные кабели широко применяются в различных сферах:

Телекоммуникации

Оптоволокно используется для построения магистральных каналов связи, сетей доступа, кабельного телевидения. Как оптические линии применяются в телекоммуникациях?

Междугородние и международные линии связи
Сети PON для подключения абонентов
Распределительные сети операторов связи

Локальные компьютерные сети

Оптоволоконные кабели применяются для построения высокоскоростных локальных сетей. В каких случаях целесообразно использовать оптику в ЛВС?

Магистральные каналы между коммутаторами

Подключение серверов и систем хранения данных
Объединение территориально распределенных офисов

Промышленные сети

Оптоволокно активно внедряется в системы промышленной автоматизации. Какие преимущества дает применение оптики в промышленности?

Устойчивость к электромагнитным помехам
Искро- и взрывобезопасность
Возможность передачи на большие расстояния

Перспективы развития оптоволоконных технологий

Оптоволоконные системы связи продолжают активно развиваться. Основные направления развития:

Увеличение пропускной способности волокна
Снижение стоимости компонентов
Разработка новых типов оптических волокон
Внедрение когерентных систем передачи
Развитие технологий спектрального уплотнения

Дальнейшее совершенствование оптических технологий позволит в будущем создавать еще более скоростные и надежные системы связи.

Характеристики и протоколы передачи по оптическому волокну

Большинство технических специалистов, работающих с оптоволокном, знают об отличии многомодовых волокон от одномодовых. Но не все информированы о характеристиках оптических волокон и о протоколах передачи информации по ним. В статье приведены описания конкретных характеристик оптоволокон и протоколов передачи Ethernet, вызывающих, иногда, противоречивые толкования.

Характеристики оптических волокон

Пожалуй, не найдется специалиста-кабельщика, работающего с оптическим волокном, который не знал бы отличие многомодовых волокон от одномодовых. Мы не собираемся повторять прописные истины в данной статье. Остановимся на конкретных характеристиках оптоволокон, вызывающих, подчас, противоречивое толкование.

Оптические волокна допускают распространение сигналов передачи данных вдоль них при условии, что световой сигнал вводится в волокно под углом, обеспечивающим полное внутреннее отражение на границе раздела двух сред из двух типов стекла, имеющего различные показатели преломления. В центре сердцевины находится особо чистое стекло с показателем преломления 1.5. Диаметр сердцевины находится в пределах от 8 до 62,5 мкм. Окружающее ядро стекло, называемое оптической оболочкой, немного менее свободное от примесей, имеет показатель преломления 1.45. Общий диаметр сердцевины и оболочки находится в пределах от 125 до 440 мкм. Поверх оптической оболочки наносят полимерные покрытия, укрепляющие волокно, защитные нити и внешнюю оболочку.

При вводе оптического излучения в волокно, луч света, падающий на его торец под углом больше критического, будет распространяться вдоль границы раздела двух сред в волокне. Каждый раз, когда излучение попадает на границу между ядром и оболочкой, оно отражается обратно в волокно. Угол ввода оптического излучения в волокно определяется максимально допустимым углом ввода, называемым числовой апертурой или апертурой волокна. Если вращать этот угол вдоль оси сердцевины, формируется конус. Любой луч оптического излучения, падающий на торец волокна в пределах этого конуса, будет передан дальше по волокну.

Находясь внутри сердцевины, оптическое излучение многократно отражаетсяот границы раздела двух прозрачных сред, имеющих различные показатели преломления. Если физические размеры сердцевины оптического волокна существенные, отдельные лучи света будут введены в волокно и, в последующем, претерпевают отражение под разными углами. Поскольку ввод лучей оптической энергии в волокно был осуществлен под разными углами, то и расстояния, которые они проходят, будут также различными. В результате, они достигают приемного участка волокна в разное время. Импульсный оптический сигнал, прошедший по волокну будет расширен, по сравнению с тем, который был отправлен, следовательно, ухудшается и качество переданного по оптоволокну сигнала. Это явление получило название модовой дисперсии (DMD).

Другой эффект, который тоже вызывает ухудшение передаваемого сигнала, получил название хроматической дисперсии. Хроматическая дисперсия обусловлена тем, что световые лучи разных длин волн распространяютсявдоль оптического волокна с различной скоростью. При передаче серии световых импульсов через оптоволокно, модовая и хроматическая дисперсии, в конечном итоге, могут вызвать слияние серии в один длинный импульс, возникновению интерференции бит сигнала и потере передаваемых данных.

Еще одной типичной характеристикой оптического волокна является затухание. Стекло, используемой для изготовления сердцевины оптического волокна (ОВ), является очень чистым, но, все же, не идеально. В результате, свет может поглощаться материалом стекла в оптоволокне. Другими потерями оптического сигнала в волокне могут быть рассеяние и потери, а также затухание от плохих оптических соединений. Потери при соединении оптоволокон могут быть вызваны смещением сердцевин волокна или его торцевых поверхностей, которые не были отполированы и очищеныдолжным образом.

Сетевые протоколы для оптической передачи Ethernet

Перечислим основные протоколы передачи Ethernet по многомодовым и одномодовым оптическим волокнам.

10BASE-FL — 10 Мбит/с передача Ethernet по многомодовому оптоволокну.

100BASE-SX — 100 Мбит/с передача Ethernet по многомодовому ОВ на длине волны850-nm. Максимальное расстояние передачи до 300 м. Большие расстояния передачи возможны при использовании одномодового ОВ. Обратно совместимый с 10BASE-FL.

100BASE-FX — 100 Мбит/с передача Ethernet (Fast Ethernet) по многомодовому ОВ на длине волны 1300-nm. Максимальное расстояние передачи составляет до 400 м для полудуплексных соединений (с обнаружением коллизий) или до 2 км для полнодуплексной связи. Большие расстояния возможны с применением одномодового ОВ. Не обратно совместим с протоколом 10BASE-FL.

100BASE-BX — 100 Мбит/с передача Ethernet по одномодовому ОВ. В отличие от протокола 100BASE-FX, в котором используются два оптоволокна, 100BASE-BX работает по одному волокну с технологией WDM (Wavelength-Division Multiplexing), которая позволяет разделить длины волн сигнала на приеме и передаче. Для передачи и приема используются две длины волны из возможных: 1310 и 1550 nm или 1310 и 1490 nm. Расстояние передачи до 10, 20, или 40 км.

1000BASE-SX — 1 Гбит/с передача Ethernet (Gigabit Ethernet) по многомодовому ОВ на длине волны 850-nm и на максимальное расстояние до 550 м, в зависимости от используемого класса ОВ.

1000BASE-LX — 1 Гбит/с передача Ethernet (GigabitEthernet) по многомодовому ОВ на длине волны 1300-nm на максимальное расстояние до 550 м. Протокол оптимизирован для передачи на большие расстояния (до 10 км) по одномодовому ОВ.

1000BASE-LH— — 1 Гбит/с передача Ethernet по одномодовому ОВ на максимальное расстояние до 100 км.

10GBASE-SR — 10 Гбит/с передача Ethernet (10 GigabitEthernet) по многомодовому ОВ на длине волны over 850-nm. Расстояние передачи может быть 26 м или 82 м, в зависимости от типа применяемого ОВ с сердцевиной 50- или 62.5 мкм. Поддержка передачи на расстояние 300 м по многомодовому ОВ класса ОМ3 и выше, с коэффициентом широкополосности не менее 2000 MГц/км.

10GBASE-LX4 — 10 Гбит/с передача Ethernetпо многомодовому ОВ на длине волны 1300-nm. Использует технологию WDM для передачи на расстояния до 300 м по многомодовым волокнам. Поддержка передачи по одномодовому ОВ на расстояния до 10 км.

В заключение статьи, приведем некоторые данные по используемым типам многомодовых оптических волокон и стандартам передачи. Данные сведены в табл.1 (выдержки из Стандартов).

Международный Стандарт: ISO/IEC 11801 “GenericCablingforCustomerPremises”

МеждународныйСтандарт: IEC 60793-2-10 “Product Specifications — Sectional Specification for Category A1 Multimode Fibers”

Стандарт ANSI/TIA/EIA-492-AAAx “Detail Specification for Class 1a Graded-Index Multimode Optical Fibers”

(1) класс OM1 многомодовое ОВ с сердцевиной 62.5-мкм или 50-мкм.

(2) класс OM2 многомодовое ОВ с сердцевиной 50-мкм или 62.5-мкм.

(3) класс OM4 ратифицирован IEEE в июне 2010 и является Стандартом 802.ba для 40G/100G Ethernet.

Работает на расстояниях до 1000 м по 1 Гбит/с Ethernet, 550 м по 10 Гбит/с Ethernet и 150 м по 40 ГБит/с и 100 ГБит/с сетевым протоколам Ethernet.

(4) Международный Стандарт ISO/IEC 11801 определяет максимальное значение затухания ОВ. Стандарты IEC и TIA описывают(минимальное) или среднее затухание «голого» ОВ.

Источник: Евгений Запорощенко, к.т.н., доцент, главный технический специалист ООО «Сонет Инвест»

Преимущества ВОЛС по сравнению с традиционными кабельными сетями — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected]

К преимуществам ВОЛС по сравнению с традиционными кабельными сетями относятся:

Значительно более широкая полоса пропускания сигнала, чем у традиционных сетей, с частотой сигнала около 1014 Гц. Это дает возможность осуществлять передачу сетевой информации со скоростью около 1,20 млрд. бит в сек.
Сверхнизкое затухание сетевого сигнала. Это позволяет сооружать оптоволоконные сети связи протяженностью до 100 км.
без участия оборудования для промежуточного усиления сигнала.
Сеть абсолютно невосприимчива к перемене погодных условий, прочему негативному влиянию внешних сред, электромагнитному излучению. Может монтироваться в любое время сезона, что значительно увеличивает протяженность строительного сезона.
ВОЛС обладает надежной защитой от несанкционированного доступа. Цифровую информацию, которая передается по таким сетям, невозможно прослушать, не нарушив при этом целостности самой сети. При возникновении каких-либо повреждений система тут же отключает линию и извещает на пульт сигнал тревоги.
ВОЛС обладает высокой безопасностью и экологичностью. Материалы, из которых изготавливаются ее составляющие, не подвержены горению, искрообразованию, дымообразованию. Потому взрывобезопасность и пожарная безопасность обеспечиваются на должном уровне.
Значительно более меньшие размеры сетей. Даже самый толстый и самый защищенный кабель оптический все же значительно тоньше своего телефонного аналога (в 5,0 раз и более).
Имеют более низкую себестоимость. Технология производства оптоволокна для задувки ВОЛС требует применения двуокиси кремния. Данное сырье сравнительно дешевле меди, которая применяется в практике строительства традиционных сетей связи. Потому себестоимость оптоволоконного кабеля для задувки ВОЛС существенно снижается.
Обладают долговечностью. Гарантийный срок службы ВОЛС и ее компонентов может составлять от 20-ти до 25 лет.

Оптоволоконные кабели — Студопедия

Оптоволоконный (он же волоконно-оптический) кабель — это принципиально иной тип кабеля по сравнению с рассмотренными двумя типами электрического или медного кабеля. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением. Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна.

В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей). Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как это требует нарушения целостности кабеля.

Теоретически возможная полоса пропускания такого кабеля достигает величины 1012 Гц, что несравнимо выше, чем у любых электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом. Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, он просто не имеет конкурентов. Однако оптоволоконный кабель имеет и некоторые недостатки.

Главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Хотя оптоволоконные кабели и допускают разветвление сигналов (для этого выпускаются специальные разветвители на 2-8 каналов), как правило, их используют для передачи данных только в одном направлении, между одним передатчиком и одним приемником. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети. Оптоволоконный кабель менее прочен, чем электрический, и менее гибкий (типичная величина допустимого радиуса изгиба составляет около 10—20 см).

Чувствителен он и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала. Чувствителен он также к резким перепадам температуры, в результате которых стекловолокно может треснуть. Оптоволоконные кабели чувствительны также к механическим воздействиям (удары, ультразвук) — так называемый микрофонный эффект. Для его уменьшения используют мягкие звукопоглощающие оболочки. Применяют оптоволоконный кабель только в сетях с топологией «звезда» и «кольцо». Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели всех типов или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно. Существуют два различных типа оптоволоконных кабелей:

многомодовый (multimode), или мультимодовый, кабель, более дешевый, но менее качественный;
одномодовый (single mode) кабель, более дорогой, но имеющий лучшие характеристики.

Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле. В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего все они достигают приемника одновременно, и форма сигнала практически не искажается. Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень незначительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномодового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики сравнительно дороги. Однако в перспективе одномодовый кабель должен стать основным благодаря своим прекрасным характеристикам. В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается. Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки — 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм. Допустимая длина кабеля достигает 2-5 км. В настоящее время многомодовый кабель — основной тип оптоволоконного кабеля, так как стоимость оборудования для него ниже. Задержка распространения сигнала в оптоволоконном кабеле не сильно отличается от задержки в электрических кабелях. Типичная величина задержки для наиболее распространенных кабелей составляет около 4-5 нс/м.

Сетевые архивы — Решение для оптоволоконных кабелей

Коммутаторы Dell PowerConnect серии 2700 и 2800 представляют собой безопасные гигабитные коммутаторы с фиксированным портом. Серия Dell PowerConnect 2700 была выпущена в начале 2000-х годов и была разработана для обеспечения максимальной производительности коммутации на проводной скорости. Вскоре после серии 2700 была выпущена серия 2800 для поддержки кадров большого размера для сетей, которым необходимо перемещать большие файлы по сети. Оба они являются экономически эффективными решениями для небольших сетевых сред, таких как филиалы, школы и т. Д.Однако, похоже, сложно принять решение о покупке коммутаторов этих двух серий. Эта статья предложит вам удовлетворительное решение и даст краткое введение в коммутаторы серий 2700 и 2800.

Коммутаторы Dell PowerConnect серии 2700

Коммутаторы серии Dell PowerConnect 2700 — это коммутаторы с веб-управлением, веб-интерфейс позволяет пользователю легко управлять коммутатором без изучения команд интерфейса командной строки или интеграции коммутатора в приложение на основе SNMP.Эти коммутаторы предлагают три плотности портов, включая 8, 16, 24 и 48 портов Gigabit Ethernet 1. Кроме того, 2724 и 2748 имеют слоты SFP в компоновке комбинированных портов, которые обеспечивают возможности оптоволокна. Auto MDI / MDIX и автосогласование скорости, дуплексного режима и потока помогают улучшить контроль над вашим сетевым трафиком. Всего существует четыре модели коммутаторов серии 2700 — Dell PowerConnect 2708, 2716, 2724, 2748. Основные характеристики этих коммутаторов перечислены ниже:

Коммутаторы заранее подготовлены для любых повышенных требований ИТ.
Они могут устранить потенциальные риски внутри коммутатора.
Коммутаторы серии 2700 обеспечивают гибкость для удовлетворения требований различных конечных пользователей и приложений.
Они обеспечивают разумное сочетание качества и лучших цен.

Рисунок 1. Коммутатор Dell Powerconnect 2716 (ресурс: www.DELL.com)

Коммутаторы Dell PowerConnect серии 2800

Как и коммутаторы серии 2700, коммутаторы Dell PowerConnect серии 2800 также являются коммутаторами Gigabit Ethernet с веб-управлением.Эти коммутаторы предлагают четыре плотности портов, включая 8, 16, 24 и 48 портов Gigabit Ethernet. Кроме того, 2824 и 2848 имеют слоты SFP в компоновке комбинированных портов, которые обеспечивают возможности оптоволокна (трансиверы SFP опционально). Семейство PowerConnect 2800 также поддерживает jumbo-кадры для сетей, которым необходимо перемещать большие файлы по сети. Есть также четыре модели коммутаторов серии 2800 — Dell PowerConnect 2808, 2816, 2824 и 2848. Ниже перечислены основные преимущества коммутаторов серии 2800.

Простой веб-доступ к управляемым функциям обеспечивает безопасную среду, предлагая доступ с ограничением по паролю.
Эти коммутаторы обеспечивают повышенную безопасность, позволяя пользователю указывать, какие IP-адреса имеют доступ к коммутатору.
Коммутаторы серии 2800 поддерживают до шести групп агрегации каналов, состоящих из четырех портов на группу.
Расширенная диагностика кабеля помогает улучшить поиск и устранение неисправностей в сети.

Рисунок 2: Коммутаторы Dell серии 2800 (ресурс: www.DELL.com)

Dell 2700 Vs. Коммутаторы серии 2800

Как описано, коммутаторы серий Dell PowerConnect 2700 и 2800 практически идентичны. Но у них все еще есть небольшие различия в STP, конфигурации управления, коммутации и цене.

— Протокол расширенного дерева (STP)

По сравнению с коммутаторами серии Dell PowerConnect 2700, серия 2800 поддерживает больше протоколов STP и 9000 jumbo-кадров (не 9014 и т. Д.). Если вы выполните команду ping -f на 2724 с включенными jumbo-кадрами, он перейдет к 5000, 5500, 6000, но не к 9000 — в этот момент они фрагментируются.Конечно, это полезно только для трафика iSCSI, и даже в этом случае не обязательно на 100%. И предпочтение отдается 9014+ jumbo-кадрам.

— Конфигурация управления

Коммутаторы серий 2700 и 2800 представляют собой коммутаторы для небольших офисов с минимальным управлением. У всех них нет LACP. Управление IP-адресом BootP / DHCP или назначение статического IP-адреса настраиваются в коммутаторах серии 2800. Коммутаторы серии 2800 имеют подмножество команд интерфейса командной строки и SNMP, а коммутаторы серии 2700 — нет.

— Коммутационная

Объединение каналов обоих коммутаторов серии — до восьми объединенных каналов и до восьми портов-членов на объединенное соединение (IEEE 802.3ad). Но Jumbo-фрейм коммутаторов серии 2700 поддерживает до 9000 байт (2716, 2724 и 2748). Коммутаторы серии 2800 поддерживают LACP (IEEE 802.3ad).

—Цена

По сравнению с коммутаторами серии 2700 коммутаторы серии 2800 дешевле. Возьмем для примера тот же 16-портовый коммутатор: новый коммутатор Dell 2816 стоит всего 56 долларов, а новый коммутатор Dell 2716 стоит 112 долларов на eBay.

Заключение

Из этой статьи мы ясно понимаем коммутаторы Gigabit Ethernet серий 2700 и 2800, а также их различия в STP, конфигурации управления, коммутации и цене. Все они мощные коммутаторы с исключительной стоимостью и экономией энергии. Вы можете выбрать подходящий по своему усмотрению.

PPT — Изготовление, работа и преимущества оптоволоконных кабелей Презентация в PowerPoint

Изготовление, работа и преимущества оптоволоконных кабелей Выбираете новое подключение к Интернету? Тогда вы, должно быть, хотите выбрать службу, которая предоставляет высокоскоростные данные.Поскольку это первоочередная потребность любого пользователя Интернета. При выборе подключения к Интернету мы стараемся вникнуть в каждую мелочь. Несомненно, вы знакомы с кабелями, беспроводными устройствами, DSL. Но волоконно-оптические системы все еще могут быть загадкой. Волоконно-оптические кабели — это современные технологические кабели, которые могут передавать телефонные звонки и электронные письма по всему миру за секунды. У новичков могут возникнуть вопросы: как работают оптоволоконные системы? Принесут ли они пользу вашему бизнесу? Эта статья объясняет оба этих вопроса и научные данные, лежащие в основе этих кабелей.Изготовление этих кабелей основано на передовых технологических стандартах. Они сделаны из тысяч нитей чистого стекла. Каждая из этих прядей тоньше человеческого волоса. Эти стеклянные пряди объединены в волоконно-оптический кабель с различными типами деталей, описанными ниже: ● Сердцевина включает стеклянные волокна. Это путь световых сигналов. 1

● Облицовочная часть изготовлена из оптического стекла другого типа. Он отражает световые импульсы обратно внутрь сердечника.● Это позволяет одномодовым сигналам передавать на большие расстояния без потери своей силы или качества. ● В качестве защиты стеклянная облицовка покрыта пластиком. Для защиты кабеля от влаги и повреждений имеется финальный слой полиэтилена. Работа Существует два типа оптоволоконных кабелей: 1. Одномодовое оптоволокно. 2. Многомодовое оптоволокно. Оба они зависят от источника света для преобразования электрической информации в импульсы. Одномодовое волокно использует лазер для создания световых импульсов, распространяющихся на большие расстояния.Они в основном используются правительством и образовательными организациями для расширения оптоволоконных сетей на большие территории. Одномодовые кабели передают сигналы на расстояние более шестидесяти миль. 2

Многомодовые оптоволоконные кабели работают иначе. В качестве источника света они используют светодиодов. Он имеет сердцевину со средним диаметром 50 микрон. Вот почему через многомодовую сердцевину проходит большее количество световых сигналов, чем через одномодовую. Многомодовое оптоволокно — идеальный выбор для небольших расстояний.Например, вы можете использовать его в здании. Многомодовое волокно используется чаще, чем одномодовые волоконно-оптические кабели. Преимущества: волоконно-оптические кабели основаны на технологии, обеспечивающей быструю работу и безопасность. По этой причине рынок уже использует их вместо медных кабелей. Вот некоторые из его преимуществ: Скорость: чтобы обеспечить более быструю загрузку и выгрузку, они перемещаются со скоростью 31% от скорости света. Это почти в три раза больше скорости медных кабелей. Медные кабели движутся со скоростью 1% от скорости света.Надежность: главное преимущество волоконно-оптических кабелей — безопасность. Это предотвращает токи от сердечника. Это делает оптоволоконные сети более универсальными. Эти кабели не создают опасности возгорания, так как электричество не может проходить через стекло. На 3

, с другой стороны, медь склонна к электричеству и может создать опасность пожара , если не соблюдать осторожность. Безопасность: свет не излучает электромагнитные сигналы. Это делает невозможным подключение оптоволоконного кабеля. В любом случае, при нарушении безопасности свет будет выходить из слоев стекла и полиэтилена.И это приведет к сбою системы. Низкая стоимость: если вы планируете внедрить оптоволоконные кабели, поначалу это может показаться вложением. Хотя в обслуживании он стоит дешевле. По сравнению с другими, он не требует большого количества сетевых и аппаратных опций. Заключительные мысли За последние несколько лет волоконно-оптические сети изменили рабочий процесс в отрасли. С их развитием они заменили медные кабели в основном для междугородных звонков. Когда дело доходит до выбора интернет-услуг, на рынке присутствует множество игроков.В то же время отрасль движется в направлении, предлагающем высокоскоростные данные с надежными решениями. Именно здесь волоконная оптика играет важную роль. Эти кабели надежны, безопасны и обеспечивают высокую доступность услуг. По мнению отраслевых экспертов, оптоволокно заняло большинство интернет-соединений с 99% международных коммуникаций. Это 4

стоит обновить до волоконно-оптических систем для достаточной скорости и стандартного использования Интернета.Источник: https://www.sooperarticles.com/shopping-articles/electronics-articles/making-w orking-sizes-fiber-optic-кабели-1706783.html 5
