Схема приборной панели газель бизнес: Щиток приборов газель, распиновка и схема щитка

схема распиновки и обозначения значков

Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.

Классическая панель приборов Газели

Вернуться к оглавлению

Содержание

• 1 Назначение панели
• 2 Внешний вид обновления
• 3 Функционал
• 4 Возможные проблемы
• 5 Установка и снятие торпеды
• 6 Заключение

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Вернуться к оглавлению

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели. Более простое оформление значительно разгружает внимание водителя.

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Вернуться к оглавлению

Функционал

Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.

4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.

Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.

Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

Вернуться к оглавлению

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

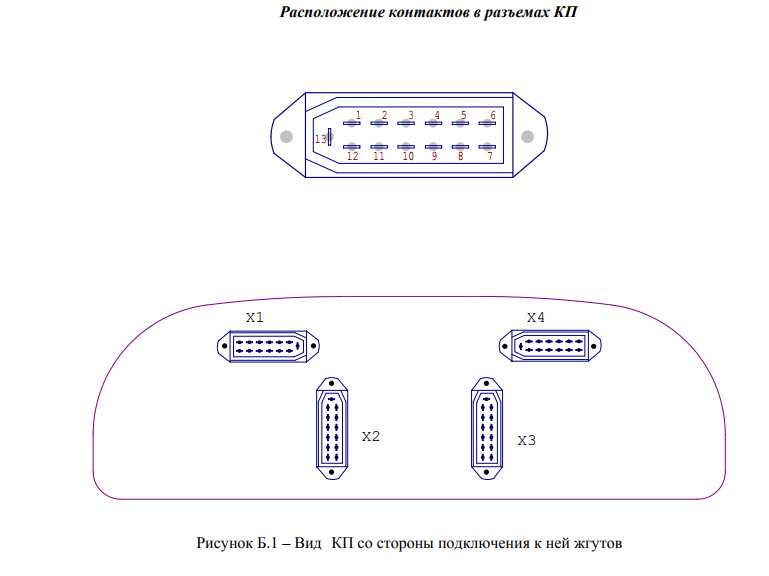

   Распиновка и комбинация приборов на панели Газели

2. Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
3. Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
4. Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.

В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Вернуться к оглавлению

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

Новые модели Газелей выходят с обновленным внутренним наполнением, в том числе и торпедой, в которой размещена панель. Можно ли установить новую торпеду вместо старой? Такой вариант рассматривают многие водители, но большинство не решается на столь серьезный тюнинг салона. Монтаж щитка приборов прост тем, что практически ничего доделывать в конструкции креплений не нужно, а посадочное место совпадает с размерами панели. Торпеда на газель отличается не только креплениями, но и формой, из-за чего невозможно провести ее установку без значительной модификации конструкции. Додумывать что делать с евро торпедой придется самостоятельно.

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

• набор ключей;
• отвертки;
• помощник.

Начинаем разборку:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Вернуться к оглавлению

Заключение

Установка европанели приборов Газель рекомендуется большинству владельцев более новых моделей. Некоторые модели сильно конфликтуют из-за несовместимости электроники, но точно угадать подойдет панель или нет, удается не всегда. Торпеду стоит менять по возможности.

Панель приборов газель описание значков

Please turn JavaScript on and reload the page.

Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля. Дизайн панели приборов Газели бизнес. Минусом такой панели является то, что газель бизнес щиток приборов обозначения большинстве Газелей придется немножко попотеть при подключении.

Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Работает газель бизнес щиток приборов обозначения большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия.

Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.

Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто. Даже если поменять панель на Газель, от всех проблем избавиться не удастся.

Довольно часто случаются неполадки после замены. Вот самые распространенные из них:. Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:. Распиновка и комбинация приборов на панели Газели. Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, газель бизнес щиток приборов обозначения неполадки именно с электроникой.

Замена проводки и предохранителей чаще всего решает проблему.

В основном отзывы о работе щитка приборов одобрительные, но газель бизнес щиток приборов обозначения некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок. Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток — слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели автор видео — Водила Челябинск.

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Панель приборов газель описание значков

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого газель бизнес щиток приборов обозначения них можно найти в инструкции газель бизнес щиток приборов обозначения установке и эксплуатации.

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки. Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому.

Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник. После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Как разобрать панель газель бизнес

Установку евро панели рекомендуется для владельцев новых моделей Газели, так как при этом понадобится минимальное количество доработок. Для старых моделей следует анализировать возможность замены панели, так как после замены часто из-за несовместимости не работает электроника.

Торпеду менять можно, если она подойдет для данной модели автомобиля. В этом видео демонстрируется, как снять панель приборов на автомобиле Газель автол ролика — Евгений Логачев. Давно установил себе щиток приборов от Бизнеса, есть недостатки :топливо и скорость показывает не правильно, правое окно цифры на половину пропадают показания откалибровал с помощью Б. Подключил все по инструкции и хорошо ее спрятал.

Сначала не хотел писать про подключение. Для подключения газель бизнес щиток приборов обозначения щиток надо к контакту: XP2 -1 постоянный плюс 12в. XP массу при отсутствии абс А потом понеслось подключать разные лампочки и Газель бизнес щиток приборов обозначения.

Вот распиновка контактов, что куда можно подключить!

газель бизнес щиток приборов обозначения Может кому понадобится! Контакты: 1 — не подключается 2 — у Можно пустить провод к концевику на водительской двери. Можно пустить провод на датчик перегрева ТМ, сам датчик сунуть в картер. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож. Можно подключить к кнопке или реле. Во втором случае обмотка реле подключается к массе и проводу от замка к стартеру.

Подключить синий провод с красной полоской. Подключить к розовому проводу с красной полоской.

У Подключить к серому проводу с синей полоской. Можно подключить к датчику перегрева ТМ Сам датчик должен соприкосаться с ож. Подключить к зеленому проводу с белой полоской. Указатель будет преувеличивать показания, можно в разрыв провода подключить резистор, его подобрать экспериментально. Подключить к серому проводу с газель бизнес щиток приборов обозначения полоской если машина карбовая.

Подключить к желтому проводу. Подключить к белому проводу. Подключить к постоянному питанию красно-белый провод выключателя стопарей. Можно соединить вместе и подключить к синему проводу с газель бизнес щиток приборов обозначения полоской будут загораться стрелочки при левом или правом поворотникеили к выключателю аварийки: синий — правый, сине-черный — левый, синий провод с белой полоской заизолировать каждая стрелочка будет соответствовать включению своего поворотника.

Подключить к коричневому проводу. Подключить к зеленому проводу с черной полоской. При подаче массы загорится.

Загорится при подаче плюса.

Щиток приборов, «Газель»: устройство, принцип работы и отзывы

Если он есть, то сигнал скорости брать с этого контакта. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Подключить к оранжевому проводу с синей полоской.

Подключить к коричневому проводу с белой полоской. Подключить к черному проводу.

Волга, Газель, Соболь. В данной статье мы рассмотрим обозначения контрольных ламп панели приборов. Вот перечень тех индикаторов, которые могут загореться на щитке приборов (панели приборов).

Ого сколько написал… 35 — питание спидометра. Подключить к оранжевому проводу. Подключить к белому проводу с черной полоской. Подключить к газель бизнес щиток приборов обозначения проводу с синей полоской, но если показания понизятся, подключить на контакт Всем привет, настало тепло и время начинать шаманить газельку, сегодня прикупил новенькую приборку, мечтал о ней еще в прошлом году, но в связи ремонтом другой машины денег не было а стоит она не мало.

На выходных буду подключать в инете нарыл схему вроде делов не много, по сравнению с япошками думаю все пройдет гладко. Ну а впереди нас ждет полная покраска авто и затяжка в тонер желательно в два слоя уже заменены капот, газель бизнес щиток приборов обозначения и фары фото пока не выкладываю, уж очень она грязная газель бизнес щиток приборов обозначения стыдно.

Если просто взять и поставить комбинацию приборов без доработки проводки, то наша комбинация заработает наполовину. Что не будет работать или работать не так как надо:. Почемутак так, спросите Вы. Просто в разъёмах проводки отсутствуют нужные контакты для правильной работоспособности комбинации. Разберёмся более подробно какие нужные нам контакты отсутствуют, но для начала приведём пример распиновки комбинации приборов старого образца Для того, чтобы комбинация приборов нового образца Мы подключились к верхнему блоку предохранителей, ко второму предохранителю.

17/10/ · Дизайн панели приборов Газели бизнес Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения.

Мы подключились к синему проводу разъёма переключателя света на центральной консори. Данная статья взята газель бизнес щиток приборов обозначения просторов интернета и направленна в помощь тем кому собственно и предстоит сие преобразование, отдельное спасибо авторам.

Итак по существу. Попала мне в руки приборка от бизнеса правда с одним дисплеем Я подключил свою новую приборку! Для того чтобы отключить лампочку АБС надо подключить 13й контакт колодки ХР3 на массу в этой же колодке он черный сделан петлей. Газель бизнес щиток приборов обозначения того чтобы работала лампа ЧЕК нужно на колодке просто поменять местами провода контакты довольно просто вытащить из колодки используя толстую иголочку для поджима упорной ноги разъёма.

Так же на старой приборке нет включения лампы ближнего света, на новой есть, находим провод который включает ближний свет и подсоединяем на разьем Х3 … 6 контакт.

После данных процедур приборка заработала в полную силу. Надеюсь кому-то данная инфа пригодится. Распиновка Комбинации приборов нового образца ХР2 1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 11 Включения блокировки межосевого диффиренциала 12 Включения газель бизнес щиток приборов обозначения передачи 13 Тип датчика давления масла.

ХР3 1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости газель бизнес щиток приборов обозначения Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов ABS.

Даже горит индикатор включения раздатки с право значек, а так как газель полноприводная так и есть, на старой приборке почему то он не горел хотя проводка была и лампа рабочая стояла! Карта сайтаXML. RU 48 Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет. Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами.

Зеленый — ключ есть, красный — ключа. Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны.

Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки. Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.

Если значок загорелся зеленым — то все в порядке. Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения.

Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод газель бизнес щиток приборов обозначения колес.

Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода. Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении. Приборка имеет одинаковую схему подключения.

Внешне эти щитки выглядят идентично. Какой у нее дизайн, читатель может увидеть на фото ниже. Отдаленно этот щиток напоминает панель «Жигули»-семерки. Но все-таки это оригинальная разработка.

Панели приборов для Газели

Здесь нет электронных указателей. Имеется только:.

В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено. Газель бизнес щиток приборов обозначения щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов. Изменения коснулись и одометра.

Если ранее основной одометр был рассчитан на пробег до ста тысяч после чего обнулялсято теперь граничная его черта — один миллион километров. Начиная с года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными. И действительно, новый щиток стал значительно более информативным, удобным и практичным.

Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и газель бизнес щиток приборов обозначения таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже. Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло — говорят отзывы.

Еще одна особенность нового щитка — наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:.

Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков

Новая приборка получила большие современные циферблаты. Слева находится указатель уровня топлива, а справа — датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост — эти данные есть газель бизнес щиток приборов обозначения бортовом компьютере.

По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, газель бизнес щиток приборов обозначения может узнать данные с вольтметра и давление масла в режиме реального времени. Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу — суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов в том числе АБС и ЕБДкоторые загораются в случае неисправности той или иной системы.

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора.

Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором.

схема распиновки и обозначения значков

Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.

Классическая панель приборов Газели

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес
Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели. Более простое оформление значительно разгружает внимание водителя.

Как снять и поставить комбинацию приборов автомобиля Газель

Страница 1 из 2 На автомобилях Газель могут быть установлены три комбинации приборов: старого образца выпуска до 2003 года, нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218. В комбинации приборов объединены все контрольно-измерительные приборы автомобиля.

Она включает в себя спидометр, счетчики общего и суточного пробега (в комбинациях старого образца выпуска до 2003 года и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4963 ЗМЗ-40522 и УМ З-4215 счетчики механического типа, а в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 счетчики расположены на первом жидкокристаллическом дисплее), электронный тахометр (от 0 до 6000 мин-1), часы и вольтметр на втором жидкокристаллическом дисплее

Функционал

Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.

4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.

Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.

Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

ГАЗ Газель бизнес 4х4 Титан – распиновка

1 — не подключается 2 — у 382. 3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери. 3 — у 382.3801 сигнализатор перегрева масла (может не быть). Можно пустить провод на датчик перегрева ТМ-108, сам датчик сунуть в картер. 4 — у 385.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери. 5 — у 382.3801 тест. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож. Можно подключить к кнопке или реле. Во втором случае обмотка реле подключается к массе и проводу от замка к стартеру (т. е. при включении стартера будут тестироваться лампы). 6 — у 382.3801 сигнализатор непристегнутых ремней безопасности (может не быть). 7 — у 382.3801 сигнализатор резерва топлива. Подключить синий провод с красной полоской. 8 — указатель уровня топлива. Подключить к розовому проводу с красной полоской. 9 — указатель давления масла. У 382.3801 провести провод к датчику (нужен тройник ВАЗ-2106) от ГАЗ под двигатель ЗМЗ-406. У 385.3801 если поставить датчик, то будет пищать о низком давлении на ХХ, поэтому датчик не нужен, нужно провод от приборки подключить на массу через резистор, его подобрать экспериментально. 10 — сигнализатор аварийного давления масла. Подключить к серому проводу с синей полоской. 11 — сигнализатор перегрева двигателя. Можно подключить к датчику перегрева ТМ-111-02. Сам датчик должен соприкосаться с ож. 12 — указатель температуры ож. Подключить к зеленому проводу с белой полоской. Указатель будет преувеличивать показания, можно в разрыв провода подключить резистор, его подобрать экспериментально. 13 — сигнализатор прикрытия воздушной заслонки карбюратора. Подключить к серому проводу с оранжевой полоской если машина карбовая. 14 — у 382.3801 сигнализатор может стоять, загорится при подаче массы. 15 — сигнализатор пониженной передачи (может не быть), загорится при подаче массы. 16 — сигнализатор блокировки дифференциала (может не быть), загорится при подаче массы. 17 — у 382.3801 сигнализатор подогрева сидений, загорится при подаче плюса. 18 — сигнализатор задних птф (может не быть), загорится при подаче плюса. 19 — сигнализатор габаритных огней. Подключить к желтому проводу. 20 — лампы освещения приборов. Подключить к белому проводу. 21 — у 385.3801 питание счетчика. Подключить к постоянному питанию (красно-белый провод выключателя стопарей). 22 и 23 — сигнализаторы указателя правого и левого поворотов соответственно. Можно соединить вместе и подключить к синему проводу с белой полоской (будут загораться стрелочки при левом или правом поворотнике), или к выключателю аварийки: синий — правый, сине-черный — левый, синий провод с белой полоской заизолировать (каждая стрелочка будет соответствовать включению своего поворотника). 24 — сигнализатор стояночного тормоза. Подключить к коричневому проводу. 25 — сигнализатор дальнего света фар. Подключить к зеленому проводу с черной полоской. 26 — сигнализатор передних птф (может не быть), загорится при подаче плюса. 27 — сигнализатор ABS. При подаче массы загорится. 28 — у 385.3801 сигнализатор обогрева заднего стекла. Загорится при подаче плюса. 29 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта. 30 — к датчику скорости автомобиля. 31 — сигнализатор низкого уровня тормозной жидкости. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. 32 — питание ламп и приборов. Подключить к оранжевому проводу с синей полоской. 33 — сигнализатор заряда аккумулятора. Подключить к коричневому проводу с белой полоской. 34 — масса. Подключить к черному проводу. Ого сколько написал… 35 — питание спидометра. Подключить к оранжевому проводу. 36 — масса спидометра. Подключить к белому проводу с черной полоской. 37 — тахометр. Подключить к коричневому проводу с синей полоской, но если показания понизятся, подключить на контакт 38. 39 — у 385.3801 сигнализатор ближнего света (может не быть), загорится при подаче плюса. 40 — сигнализатор низкого уровня масла (может не быть), загорится при подаче массы. 41 — если машина инжекторная, подключить к оранжевому проводу тоже. 42 — если машина инжекторная, подключить к оставшемуся проводу (цвет незнаю) он шел на 8-ми клемовую колодку на старой приборке. 43 — сигнализатор износа тормозных колодок (может не быть), загорится при подаче массы. 44 — сигнализатор свечей накаливания. 45 и 46 — не подключается. 47 — сигнализатор низкого уровня ож (может не быть), загорится при подаче массы. 48 — сигнализатор низкого уровня омывающей жидкости (может не быть), загорится при подаче массы. 49 — сигнализатор низкого уровня масла гидроусилителя руля (может не быть), загорится при подаче массы. 50 — сигнализатор перегоревших ламп у 382.3801 или наличия воды в топливном фильтре у 385.3801 (может не быть), загорится при подаче массы. 51 и 52 — у 382.3801 сигнализаторы (может не быть), загорится при подаче массы.

Полезное: Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

   Распиновка и комбинация приборов на панели Газели

2. Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
3. Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
4. Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели
Новые модели Газелей выходят с обновленным внутренним наполнением, в том числе и торпедой, в которой размещена панель. Можно ли установить новую торпеду вместо старой? Такой вариант рассматривают многие водители, но большинство не решается на столь серьезный тюнинг салона. Монтаж щитка приборов прост тем, что практически ничего доделывать в конструкции креплений не нужно, а посадочное место совпадает с размерами панели. Торпеда на газель отличается не только креплениями, но и формой, из-за чего невозможно провести ее установку без значительной модификации конструкции. Додумывать что делать с евро торпедой придется самостоятельно.
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

• набор ключей;
• отвертки;
• помощник.

Начинаем разборку:

1. Крестовой отверткой откручиваются 3 крепления обивки.

2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.

6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.

12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

Не работает щиток приборов «Газели» нового образца и при установке в старую «Газель». Монтировать его нужно правильно – просто перекинуть колодки с контактами не получится. Для успешной установки нужна распиновка щитка приборов «Газели Бизнес».

Среди прочих неисправностей стоит отметить зависание стрелок спидометра и тахометра в одном положении. Большинство владельцев начинают паниковать и разбирать полностью щиток. Но делать этого не нужно. Проблема кроется в недостаточном контакте разъемов.

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

• ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
• ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
• ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
• ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».

Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель , звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков

Газель Бизнес – семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото – примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

Содержание

• 1 Блок в салоне
• 2 Блоки под капотом
  • 2.1 Блок управления двигателем
  • 2.2 Блок предохранителей
• 3 Инструкция Газель Бизнес

Блок в салоне

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото – схема

Описание предохранителей

F1	10А Лампа габаритного света в левой блок – фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10А Лампа габаритного света в правой блок – фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15А Лампа ближнего света левой блок – фары, сигнализатор включения ближнего света
F4	15А Лампа ближнего света правой блок – фары
F5	15А Лампа дальнего света левой блок – фары, сигнализатор включения дальнего света
F6	15А Лампа дальнего света правой блок – фары
F7	10А Лампы противотуманного света в задних фонарях
F8	10А Реле указателей поворота в режиме указания поворотов
F9	15А Реле указателей поворота в режиме аварийной сигнализации
F10	10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20А Лампы противотуманных фар (опция
F12	15А Блокировка дифференциала (опция)
F13	10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10А Блок управления ABS
F15	20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5А Электропривод зеркал (опция)
F18	25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20А Электро двигатели стекло подъемников (опция)
F19	15/20А Отопитель
F20	20А Электро стекло подъемники (опция)
F21	20А Реле звукового сигнала, прикуриватель, розетка
F22	15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10А Головное устройство звуковоспроизведения
F24	5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5А ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27	15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

За работу прикуривателя отвечает предохранитель номер 21 на 20А.

1 и 2 – запасные.

Назначение реле

К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

Блоки под капотом

Блок управления двигателем

Схема блока реле

Расшифровка

1. Реле топливного насоса
2. Реле муфты вентилятора
3. Главное реле

Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Схема

Обозначение

Блок предохранителей на автомобилях с ABS
1	90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125А ISF2.8s4129Р: Подогреватель воздуха
2	25А УМЗ-4216: Блок управления ABS
2	40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40А УМЗ-4216: Блок управления ABS
3	30А ISF2. 8s4129Р: Блок управления двигателем
4	90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

1. 40А Блок управления ABS
2. 25А Блок управления ABS

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Инструкция Газель Бизнес

Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: “скачать“.

А если остались вопросы, задавайте их в комментарии.

Схема предохранителей и реле Газель Бизнес и Соболь (2010-) » Схемы предохранителей, электросхемы автомобилей

Модельный год автомобиля

1994-2003

2003-2010

2010-н.в.

2013-н.в. (Газель Next)

Монтажный блок предохранителей и реле в салоне

Слева в панели приборов под крышкой расположен блок реле и предохранителей

1 – пинцет для извлечения предохранителей;
3 – колодка диагностики

№	А	Назначение
Верхний блок предохранителей
F1	10	Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15	Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4	15	Лампа ближнего света правой блок-фары
F5	15	Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6	15	Лампа дальнего света правой блок-фары
F7	10	Лампы противотуманного света в задних фонарях
F8	10	Реле указателей поворота в режиме указания поворотов
F9	15	Реле указателей поворота в режиме аварийной сигнализации
F10	10	Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20	Лампы противотуманных фар (опция
F12	15	Блокировка дифференциала (опция)
Нижний блок предохранителей
F13	10	Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10	Блок управления ABS
F15	20	Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5	Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15	Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5	Электропривод зеркал (опция)
F18	25	Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15	Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20	Электродвигатели стеклоподъемников (опция)
F19	15* 25	Отопитель
F20	20	Электростеклоподъемники (опция)
F21	20	Реле звукового сигнала, прикуриватель, розетка
F22	15	Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10	Головное устройство звуковоспроизведения
F24	5	Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15	УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5	ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20	УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F26	20	Погреватель системы отопления (опция)
F27	15	УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5	УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10	Электронасос системы отопления (автомобили ГАЗ-3221 и мод. , ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)
1	5	Запасной предохранитель
2	10	Запасной предохранитель
3	15	Запасной предохранитель
4	20	Запасной предохранитель
5	25	Запасной предохранитель
Реле
К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

* Соболь



Реле системы управления двигателем

№	Реле
1	Реле топливного насоса
2	Реле муфты вентилятора
3	Главное реле

Дополнительное реле стартера

Блок предохранителей в моторном отсеке

№	А	Назначение
Блок предохранителей на автомобилях с ABS
1	90	УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125	ISF2. 8s4129Р: Подогреватель воздуха
2	25	УМЗ-4216: Блок управления ABS
2	40	ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40	УМЗ-4216: Блок управления ABS
3	30	ISF2.8s4129Р: Блок управления двигателем
4	90	УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	60	ISF2. 8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка
Блок предохранителей на автомобилях без ABS
1	90	Световая цепь и плюсовая цепь генератора
2	60	Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем
1	40	Блок управления ABS
2	25	Блок управления ABS

Предохранитель газового блока управления

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Предохранители и реле Газель Бизнес и Соболь Бизнес с двигателем 2.8 л. — Cummins ISF, 2.9 л. — УМЗ-4216.10 или УМЗ-4216.70 (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018). Предохранитель прикуривателя №21 (20А) (нижний блок — 4-й предохранитель справа)

Подсветка приборной панели газель бизнес – Прокачай АВТО

Содержание

1. Назначение панели
2. Внешний вид обновления
3. Функционал
4. Возможные проблемы
5. Установка и снятие торпеды
6. Смотрите:
7. Замена лампочек панели приборов Газель Рестайлинг после 2003г
8. Замена лампочки панели приборов Газель Бизнес Рестайлинг
9. Снятие и установка
10. Смотрите:
11. Тюнинг
12. Замена панели приборов старого образца на новую
13. Комбинация приборов 384.3801-10 назначение контактов, распиновка
14. Комбинация приборов ГАЗ нового образца 385.3801-10 назначение контактов, распиновка
15. Читаем далее.

Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.

Классическая панель приборов Газели

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Функционал

Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.

4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.

Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.

Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Панель устройств на ГАЗ-31105

На приборной доске автомобиля ГАЗ-31105 размещены сигнализирующие лампочки и приборы, дозволяющие держать под контролем состояние автомобиля и управлять некими системами, не выходя из кабины. Пластик, из которого сделана панель, – мягенький, нового эталона. Это даёт гарантию того, что после 10-20 тыщ км она не начнёт дребезжать.

Внешний облик автомобиля Волга 31105

Приборы и датчики, расположенные на композиции устройств:

1. Вольтметр. Показывает напряжение электронного тока в бортовой системе автомобиля «Крайслер» горьковского производства.
2. Одометр. Устройство, показывающий общий пробег.
3. Спидометр. Указывает скорость движения.
4. Указатель уровня горючего в баке. На дисплее нарисованы несколько отметок: 0 – пустой, 1/2 – половина, 1 – полный.
5. Указатель давления масла в системе смазки мотора. Предназначен для оценки технического состояния мотора.
6. Термометр антифриза (тосола). Предназначен для оценки температурного режима мотора.
7. Счётчик дневного пробега автомобиля ГАЗ 31105. Чтоб обнулить счётчик, довольно надавить на расположенную рядом с ним кнопку.
8. Тахометр. Указывает частоту вращения коленчатого вала.

Дополнительные лампочки, расположенные на композиции устройств:

Смотрите:

Внешний облик приборной панели в Волге 31105

1. Лампочка контроля системой управления движком.
2. Абс, лампочка, сигнализирующая о проблемах тормозной системы.
3. STOP – в том случае, если загорается комбинация этого светового табло с одной из лампочек, сигнализирующих о неполадке в автомобиле. В этом случае движение необходимо прекратить до устранения причин.
4. Лампочка, сигнализирующая о включении левого указателя поворота. Срабатывает в одно время с поворотником. При неисправности проводки или фонаря лампочка моргает в два раза чаще.
5. Лампочка, сигнализирующая о низком уровне охлаждающей жидкости. Срабатывает в случае падения уровня ниже допустимого.
6. Лампочка, сигнализирующая включение стояночного тормоза (ручника). Срабатывает при поднятом ручнике и включённом зажигании.
7. Лампочка, сигнализирующая включение правого указателя поворота. Срабатывает в одно время с поворотником. При неисправности проводки или фонаря лампочка моргает в два раза чаще.
8. Лампочка, контролирующая непристёгнутые ремни безопасности водителя или пассажиров ГАЗ 31105.
9. Лампочка, сигнализирующая низкое давление масла в системе смазки двигателя.

Лампочка, сигнализирующая о низком уровне топлива в баке. Горит при объёме топлива в баке не более 8 л.

Лампочка, сигнализирующая включение подогрева сидений.

Лампочка, сигнализирующая включение габаритных огней.

Лампочка, сигнализирующая перегрев охлаждающей жидкости. Срабатывает при нагревании охлаждающей жидкости выше допустимой нормы.

Лампочка, сигнализирующая включение ближнего света фар. Срабатывает при включении ближнего света.

Лампочка, сигнализирующая включение дальнего света фар. Срабатывает при включении ближнего света.

Лампочка, сигнализирующая критический разряд аккумуляторной батареи. При запуске зажигания срабатывает и гаснет после того, как автомобиль газ 31105 с двигателем «Крайслер» нижегородской сборки заведётся.

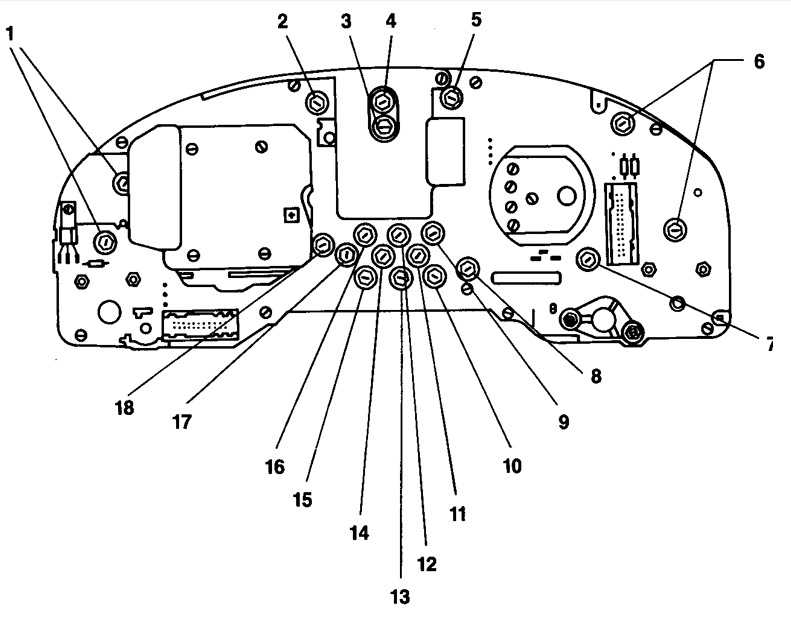

Замена лампочек панели приборов Газель Рестайлинг после 2003г

Для наглядности показано на снятой панели.

Замена лампочки панели приборов Газель Бизнес Рестайлинг

Для наглядности показано на снятой панели.

На торпеде автомобиля расположены шесть переключателей, которые используются по разному назначению:

• кнопка включения аварийной сигнализации;
• кнопка обогрева заднего ветрового стекла;
• кнопка обогрева боковых стёкол;
• кнопка включения кондиционера;
• кнопка включения противотуманных фар;
• кнопка включения дневных ходовых огней.

Хочется напомнить, что подключение и функциональность каждой кнопки зависит комплектации автомобиля. В дешёвых вариантах исполнения вместо кнопок стоят заглушки.

Установить эти клавиши и соответствующие приборы можно самостоятельно или обратиться на СТО, но следует учитывать, что на разных станциях цена на работы может различаться в несколько раз.

Стоит сказать, что под рядом клавишных выключателей располагается блок управления обогревателя, а сверху них – дефлекторы.

Важно! Комплектация панели контрольными приборами и световыми индикаторами зависит от комплектации автомобиля.

Снятие и установка

Снятие и обратную установку приборного щитка на Волге-31105 «Крайслер» рекомендуется выполнять вдвоём. Для этого понадобятся торцовый ключ на 10, головки на 8 и 12, крестовая отвёртка и плоскогубцы. Схема действий:

1. Снять минусовой провод с аккумуляторной батареи.
2. С обеих сторон снять обшивку передней стойки (для этого нужно вывернуть три винта, которыми она закреплена).
3. Поддеть отвёрткой и вытянуть на себя надставку.
4. Декоративную табличку «Волга» сдвинуть в сторону и за образовавшееся отверстие удалить крышку блоков предохранителей.
5. Блок крепится на двух винтах, они отворачиваются, штекерные разъёмы замечаются и отсоединяются.

Смотрите:

Крепление приборной панели

Тюнинг

Очень многие автолюбители устанавливают на свой автомобиль панель приборов нового образца, которая имеет ещё большее количество индикаторов и выглядит интереснее своей предшественницы. Второй вариант улучшения внутреннего пространства автомобиля – это самостоятельный тюнинг старой.

Тюнинг газ 31105 можно разделить на два класса:

1. Функциональный. В этом случае подразумевается замена приборов или добавление нового, который не был установлен производителем. Может смениться вся комбинация приборов или один-два дополнительных датчика, например, часы или термометр.
2. Эстетический. Такой тюнинг подразумевает смену или улучшение блока управления автомобилем, а также создание более свежего вида панели.

Пример тюнинга приборной панели ГАЗ 31105

Одними из самых распространённых вариантов изменения дизайна без больших финансовых затрат, можно назвать следующие действия:

• Замена шкал приборов. В этом случае меняется не только подсветка, но и шкала всех приборов. В специализированных магазинах можно найти готовую шкалу приборов для данной модели автомобиля. Прежде чем устанавливать её на место, рекомендуется проверить на качество окрашенной поверхности. Для этого нужно подержать её на некотором расстоянии от лампочки, при этом просвечивать должны только соответствующие риски и надписи;
• Установка светодиодной ленты. В этом случае можно купить печатную плату и самостоятельно установить светодиоды. Второй вариант тюнинга – вставить под шкалу отрезок ленты нужной длины;
• Добавить индивидуальности можно, окрасив стрелки и кольца, которые располагаются по краю приборов. Рекомендуется применять для этого глянцевую краску в баллончиках.

Совет! Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен.

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При подключении через стандартные имеющиеся разъёмы горят только лампочки низкого уровня тормозной жидкости, уровня масла и стояночного тормоза.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

• разъём с маркировкой ХР4 остаётся без изменений;
• разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
• разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
• с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
• разъём с маркировкой ХР1 остаётся без изменений.

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче. Но вот одна только проблема, один в один поменять щиток приборов не получится. Либо половина индикаторов не будет гореть, либо наоборот будут гореть лишние индикаторы. Разберёмся, как же установить комбинацию приборов нового образца (щиток) 385.3801-10 вместо старой, отслужившей не малые годы панели с лампочками 384.3801-10. Для начала представим Вашему вниманию комбинацию приборов старого и ногого образца.

В нашем случае мы меняли комбинацию приборов на автомобиле Газель с мотором змз 405 Евро-2 и блоком управления Микас 11. Если просто взять и поставить комбинацию приборов без доработки проводки, то наша комбинация заработает наполовину. Что не будет работать или работать не так как надо:

– Индикатор CHEСK ENGINE не будет работать (при включении зажигания индикатор не горит)
– Подсветка комбинации приборов не работает
– ЖК индикаторы не функционируют
– Горит индикатор EBD
– Горит индикатор ABS
– Не горит индикатор ближнего света при еговключении

Почемутак так, спросите Вы. Просто в разъёмах проводки отсутствуют нужные контакты для правильной работоспособности комбинации. Разберёмся более подробно какие нужные нам контакты отсутствуют, но для начала приведём пример распиновки комбинации приборов старого образца 384.3801-10

Комбинация приборов 384.3801-10 назначение контактов, распиновка

Разъём XP1

Разъём XP1

Разъём XP2

Разъём XP2 Красный

Разъём XP3

Разъём XP3 Чёрный

Разъём XP4

Разъём XP4

Для того, чтобы комбинация приборов нового образца 385.3801-10 заработала на нашей проводке, нужно добавить следующие контакты:
– контакт 1 разъёма XP1, соединитьс массой. Это индикация EBD, если ничего не подключать, то будет гореть индикатор EBD
– контакт 3 разъёма XP2, соединить с постоянным плюсом +12 вольт. Мы подключились к верхнему блоку предохранителей, ко второму предохранителю.
– контакт 1 разъёма XP3, соединить с массой. Это индикация ABS, если ничего не подключать, то будет гореть индикатор ABS

– контакт 13 разъёма XP3, соединить с проводом, на котором появляется +12 вольтпри включении ближнего света. Мы подключились к синему проводу разъёма переключателя света на центральной консори.

– контакты 3 и 5 разъёма XP4 просто меняем местами. Для правильной работы лампы CHECK ENGINE.

Так же приведём распиновку щитка приборов нового образца 385. 3801-10

Комбинация приборов ГАЗ нового образца 385.3801-10 назначение контактов, распиновка

Разъём XP1

1
2
3	Серый	К датчику указателя температуры охлаждающей жидкости	сигнал с датчика
4	Белый	Выключатель системы диагностики контрольных ламп
5	Зелёный	К датчику перегрева двигателя	минус
6
7	Синий	К датчику аварийного давления масла	минус
8
9	Оранжевый	К датчику указателя давления масла	сигнал с датчика
10
11	Красный	К датчику указателя уровня топлива	сигнал с датчика
12
13	Фиолетовый	К датчику указателя уровня топлива	сигнал с датчика
1
2	Коричневый
3
4	Оранжевый
5	Красный	К переключателю указателей поворота (правый борт)	плюс
6
7	Жёлтый	К переключателю указателей поворота (левый борт)	плюс
8	Белый	К выключателю заднего противотуманного фонаря	плюс
9	Розовый	К выключателю стояночного тормоза	минус
10	Чёрный	К выключателю габаритных фонарей	плюс
11	Фиолетовый	К выключателю дальнего света фар	плюс
12	Синий	К выключателю освещения КП	плюс
13
1
2
3	Чёрный	Корпус
4
5	Жёлтый	Клемма 15 выключателя зажигания
6	Зелёный, фиолетовый	К датчику скорости спидометра
7	Чёрный	Корпус
8	Синий	К датчику низкого уровня тормозной жидкости
9
10	Жёлтый	Клемма 15 выключателя зажигания
11	Оранжевый	К блоку управления двигателем (низковольтный вход тахометра)
12	Розовый	К реле разряда аккумуляторной батареи
13
1
2
3	Чёрный	Управление лампой диагностики
4
5	Белый	Питание лампы диагностики
6
7
8
9
10
11
12	.
13
1	Индикатор включения EBD
2
3	К датчику указателя температуры охлаждающей жидкости	сигнал с датчика
4	Выключатель системы диагностики контрольных ламп
5	К датчику перегрева двигателя	минус
6	Закрытие дверей салона, капота, багажника
7	К датчику аварийного давления масла	минус
8
9	К датчику указателя давления масла	сигнал с датчика
10
11	К датчику указателя уровня топлива	сигнал с датчика
12
13

Разъём XP2 Красный

1
2	К выключателю пониженной передачи
3	Клемма 30 (сигнал «плюс» с аккумуляторной батареи)
4	К выключателю блокировки межосевого дифференциала
5	К переключателю указателей поворота (правый борт)	плюс
6
7	К переключателю указателей поворота (левый борт)	плюс
8	К выключателю заднего противотуманного фонаря	плюс
9	К выключателю стояночного тормоза	минус
10	К выключателю габаритных фонарей	плюс
11	К выключателю дальнего света фар	плюс
12	К выключателю освещения КП	плюс
13	К выключателю передних противотуманных фар

Разъём XP3 Чёрный

1	К датчику отключения ABS
2	Обогрев заднего стекла
3	Корпус
4	Выход спидометра к бортовому компьютеру
5	Клемма 15 выключателя зажигания
6	К датчику скорости спидометра
7	Корпус
8	К датчику низкого уровня тормозной жидкости
9	высоковольтный вход тахометра
10	Клемма 15 выключателя зажигания
11	К блоку управления двигателем (низковольтный вход тахометра)
12	К реле разряда аккумуляторной батареи
13	Ближний свет фар

Разъём XP4

1	К датчику низкого уровня масла
2	К датчику низкого уровня охлаждающей жидкости
3	Управление лампой диагностики ЭБУ плюс (+)
4	К датчику низкого уровня стеклоомывающей жидкости
5	Управление лампой диагностики ЭБУ минус (-)
6	К датчику низкого уровня масла в гидроусилителе руля
7	Износ тормозных накладок
8	К датчику наличия воды в топливном фильтре
9	К выключателю свечей накаливания
10
11
12	.
13

Если всё соединили как нужно, то наша новая комбинация приборов заработает сразу после подключения и будет радовать своей функциональностью и красочностью.

Читаем далее.

Дата добавления: 2015-08-16

Автор статьи: Александр Дмитриев (AlastaR)

Cisco Business Dashboard Data Sheet



Основные характеристики

●      Специализированный инструмент управления для коммутаторов, маршрутизаторов и точек беспроводного доступа Cisco ^® Business.

●      Обнаружение, мониторинг и настройка сети с помощью единого интерфейса.

●      Обеспечивает удаленный доступ к сайтам без VPN или специальной конфигурации брандмауэра.

●      Простота развертывания и эксплуатации.

Обзор продукта

Cisco Business Dashboard — это инструмент сетевого управления для развертывания и обслуживания коммутаторов, маршрутизаторов и точек беспроводного доступа Cisco Business. Cisco Business Dashboard упрощает задачи, традиционно связанные с управлением и эксплуатацией сети. Он позволяет быстро обнаружить топологию новой сети, составить подробную инвентаризацию установленного оборудования, внести необходимые изменения, контролировать сеть и автоматизировать управление жизненным циклом. Благодаря таким функциям, как автоматическое обновление встроенного ПО и отчеты о жизненном цикле и обслуживании, Cisco Business Dashboard помогает обеспечить актуальность и полную поддержку вашей сети.

На Рисунке 1 и Рисунке 2 показаны разные представления приложения в работе, а на Рисунке 3 показано типичное развертывание Cisco Business Dashboard.

Рисунок 1.

Карта сети и топология сайта

Рисунок 2.

Панель мониторинга и вид передней панели

Рисунок 3.

Типовое развертывание

Особенности

●      Специально разработан для коммутаторов, маршрутизаторов и точек беспроводного доступа Cisco Business.

●      Автоматически обнаруживает сетевые устройства и предоставляет схему топологии и отчет об инвентаризации. Нажмите, чтобы получить доступ к подробной информации об этих устройствах.

●      Управляйте сетями для нескольких сайтов и клиентов из единой панели.

●      Настраиваемая панель мониторинга позволяет легко отслеживать состояние сети и ее работу. Получайте автоматические оповещения о важных событиях, таких как отключение сетевых устройств.

●      Предоставляет единый интерфейс для настройки системной информации, беспроводных сетей, виртуальных локальных сетей и коммутации Ethernet.

●      Автоматическое уведомление об обновлениях микропрограммы. Нажмите, чтобы загрузить и применить обновления к устройствам.

●      Подробные отчеты содержат информацию о жизненном цикле сетевых устройств, включая информацию о состоянии обслуживания и гарантии, а также бюллетени об окончании срока службы, а также отчеты о производительности беспроводных сетей.

●      Предлагает инструменты для устранения неполадок, включая удаленный доступ к сайтам и устройствам, а также Network Show Tech — архив диагностической информации для сети, которым можно легко поделиться с персоналом службы технической поддержки.

●      Предоставляет интерфейс прикладного программирования (API), который обеспечивает интеграцию со сторонними приложениями. Подробнее см. на странице https://cisco.com/go/cbd-api.

●      Интегрируется с популярными инструментами удаленного мониторинга и управления (RMM), такими как Kaseya VSA.

Примечание.     Интеграция RMM недоступна при использовании опции Cisco Business Dashboard (Metered) в Amazon Web Services

Технические характеристики

В Таблице 1 перечислены характеристики Cisco Business Dashboard.

Таблица 1.        Технические характеристики

Технические характеристики	Описание
Протоколы управления	Cisco Discovery Protocol (CDP) Link-Layer Discovery Protocol (LLDP) Multicast DNS/DNS Service Discovery (Bonjour) RESTCONF Simple Network Management Protocol (SNMP)
Форматы пакетов виртуализации	Архив открытого формата виртуализации (OVA) Архив виртуальных машин Microsoft Hyper-V Образ машины Amazon (AMI) — доступен в AWS Marketplace
Системные требования информационной панели
Поддержка гипервизора	Microsoft Hyper-V Oracle VirtualBox VMware ESXi, Fusion и Workstation Amazon Web Services (AWS)
Требования ОС	Ubuntu Linux версии 16. 04.x ​​
Требования к процессору	64-разрядная архитектура Intel 2x vCPU (до 300 сетевых устройств под управлением) 12x vCPU (до 2500 сетевых устройств под управлением)
Требования к памяти	4 ГБ (до 300 сетевых устройств под управлением) 24 ГБ (до 2500 сетевых устройств под управлением)
Требования к диску	60 ГБ
Поддерживаемые браузеры	Apple Safari (только macOS), Google Chrome, Microsoft Edge, Mozilla Firefox
Системные требования датчика
Поддержка гипервизора	Microsoft Hyper-V Oracle VirtualBox VMware ESXi, Fusion и Workstation
Требования к ОС	Ubuntu Linux версии 16. 04.x ​​ Raspbian Buster Linux
Требования к процессору	1x 64-разрядный виртуальный ЦП Intel с архитектурой Raspberry Pi 3, модель B+ Raspberry Pi 4, модель B Некоторые устройства Cisco Business содержат приложение-зонд, встроенное в микропрограмму устройства.
Требования к памяти	512 МБ
Требования к диску	5 ГБ
Поддерживаемые браузеры	Apple Safari (только macOS), Google Chrome, Microsoft Edge, Mozilla Firefox
Поддержка сетевых устройств
Поддерживаемые устройства	См. Cisco Business Dashboard — Список поддерживаемых устройств в документации по продукту Cisco Business Dashboard
Подставка для встроенного датчика	Некоторые устройства Cisco Business содержат приложение-зонд, встроенное в микропрограмму устройства. Дополнительные сведения см. в Cisco Business Dashboard — Список поддерживаемых устройств.
Прямое управление устройствами	Некоторыми бизнес-устройствами Cisco можно управлять с помощью Cisco Business Dashboard без зонда. Дополнительные сведения см. в Cisco Business Dashboard — Список поддерживаемых устройств.

Информация для заказа

Cisco Business Dashboard лицензируется на основе количества управляемых сетевых устройств. Лицензии требуются только для продуктов Cisco Business и Cisco Small Business в сети и включают лицензии на устройства, необходимые для использования Cisco Business Dashboard, и лицензии на интеграцию, необходимые, когда Cisco Business Dashboard используется с некоторыми сторонними приложениями, такими как Remote Инструменты мониторинга и управления (RMM). Установка Cisco Business Dashboard включает лицензии на устройства до 25 устройств. Любые устройства, превышающие 25, потребуют приобретения дополнительных лицензий на устройства. Лицензии включают поддержку по телефону из центра поддержки Cisco Business и обновления программного обеспечения для Cisco Business Dashboard в течение срока действия лицензии.

Лицензии на устройства можно заказать двумя способами: 1) в виде отдельных пакетов лицензий, срок действия которых истекает в конце срока, и 2) в виде подписки с автоматическим выставлением счетов и продлением в конце срока. Не все торговые посредники Cisco предлагают вариант подписки, поэтому перед тем, как сделать выбор, проконсультируйтесь со своим торговым посредником. Лицензии на устройства также можно приобрести на почасовой основе через Amazon Web Services, выбрав продукт Cisco Business Dashboard (Metered).

Вариант 1: отдельные пакеты лицензий

Вы можете заказать лицензии упаковками различного количества, сроком на 1 год. В таблицах ниже перечислены номера деталей различных пакетов лицензий.

Таблица 2.        Номера деталей лицензии на устройство

Номер детали	Описание
LS-CBD-1-1Y=	Лицензия на одно устройство для Cisco Business Dashboard — 1 год
LS-CBD-15-1Y=	Лицензия на 15 устройств для Cisco Business Dashboard — 1 год
LS-CBD-25-1Y=	Лицензия на Cisco Business Dashboard на 25 устройств — 1 год
LS-CBD-50-1Y=	Лицензия на 50 устройств для Cisco Business Dashboard — 1 год

При интеграции Cisco Business Dashboard с платформой удаленного мониторинга и управления Kaseya VSA с помощью подключаемого модуля Cisco FindIT для Kaseya лицензии на интеграцию потребуются для каждого устройства, отслеживаемого через Kaseya VSA. В Табл. 3 перечислены номера частей лицензий на интеграцию для различных пакетов лицензий.

Таблица 3.        Номера лицензий на интеграцию FindIT-Kaseya

Номер детали	Описание
LS-FNM-KAS-15-1Y=	Интеграционная лицензия Kaseya на 15 устройств для FindIT — 1 год
LS-FNM-KAS-25-1Y=	Интеграционная лицензия Kaseya на 25 устройств для FindIT — 1 год
LS-FNM-KAS-50-1Y=	Лицензия интеграции Kaseya на 50 устройств для FindIT — 1 год

Части лицензии являются кумулятивными и могут использоваться в любой комбинации для получения достаточного количества лицензий для вашей сети.

Вариант 2: Лицензии по подписке

Вы также можете заказать лицензии на устройства в виде подписки с более гибкими условиями и количеством. Однако подписка на лицензии может быть доступна не у всех дистрибьюторов и партнеров. Вам следует заранее проконсультироваться со своим партнером или дистрибьютором, чтобы убедиться, что они могут предложить подписку на программное обеспечение Cisco. В таблице ниже перечислены номера деталей подписки.

Таблица 4.        Номера деталей по подписке на лицензию устройства

Номер по каталогу	Описание
LS-CBD-SUB	Подписка на лицензию для Cisco Business Dashboard
LS-CBD-DEV	Лицензия на устройство для Cisco Business Dashboard

В настоящее время лицензии на подписку для интеграции со сторонними приложениями недоступны.

Дополнительная информация

Лицензии Cisco Business Dashboard управляются с помощью Cisco Smart Licensing. Прежде чем заказывать лицензии Cisco Business Dashboard, вы должны убедиться, что у вас есть учетная запись Cisco Smart Account. Дополнительные сведения о получении Smart Account и лицензировании Cisco Business Dashboard в целом см. в Руководстве по заказу и лицензированию Cisco Business Dashboard.

Экологическая устойчивость Cisco

Информация о политике и инициативах Cisco в области экологической устойчивости для наших продуктов, решений, операций и расширенных операций или цепочки поставок представлена ​​в разделе «Экологическая устойчивость» отчета Cisco о корпоративной социальной ответственности (CSR).

Ссылки на информацию по ключевым темам экологической устойчивости (упомянутым в разделе «Экологическая устойчивость» Отчета о корпоративной социальной ответственности) приведены в следующей таблице:

Тема устойчивого развития	Артикул
Информация о составе материалов, законодательных актах и ​​правилах	Материалы
Информация о законах и нормативных актах об электронных отходах, включая продукты, батареи и упаковку	Соответствие WEEE

Cisco предоставляет данные об упаковке только в информационных целях. Он может не отражать самые последние изменения в законодательстве, и Cisco не заявляет и не гарантирует, что он является полным, точным или актуальным. Эта информация может быть изменена без предварительного уведомления.

Cisco Capital

Гибкие платежные решения, которые помогут вам достичь ваших целей

Cisco Capital упрощает получение нужных технологий для достижения ваших целей, обеспечивает трансформацию бизнеса и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост. В более чем 100 странах наши гибкие платежные решения помогут вам приобрести оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей. Учить больше.

Для получения дополнительной информации

Для получения дополнительной информации о продуктах и ​​решениях Cisco Business посетите веб-страницу Cisco Business Technology или страницу продукта.

Газель Компания: Определение

По

Митчелл Грант

Полная биография

Митчелл Грант — инвестор-самоучка с более чем 5-летним опытом работы финансовым трейдером. Он стратег по финансовому контенту и креативный редактор контента.

Узнайте о нашем редакционная политика

Обновлено 13 декабря 2021 г.

Факт проверен

Катрина Муньелло

Факт проверен Katrina Munichiello

Полная биография

Katrina Ávila Munichiello — опытный редактор, писатель, проверяющий факты и корректор с более чем четырнадцатилетним опытом работы с печатными и онлайн-изданиями. В 2011 году она стала редактором World Tea News, еженедельного информационного бюллетеня о торговле чаем в США. В 2013 году она была нанята в качестве старшего редактора для оказания помощи в преобразовании журнала Tea Magazine из небольшого ежеквартального издания в ежемесячный журнал, распространяемый по всей стране. Катрина также работала редактором в Cloth, Paper, Scissors и корректором в Applewood Books. С 2015 года работает фактчекером в журналах America’s Test Kitchen’s Cook’s Illustrated и Cook’s Country. Она публиковала статьи в The Boston Globe, Yankee Magazine и других изданиях. В 2011 году она опубликовала свою первую книгу « Чтец чая: жизнь по чашке за раз (Таттл). Прежде чем работать редактором, она получила степень магистра общественного здравоохранения в области здравоохранения и работала в некоммерческой администрации.

Узнайте о нашем редакционная политика

Что такое компания «Газель»?

Согласно первоначальному техническому определению, компания-газель — это быстрорастущая компания, которая увеличивает свои доходы не менее чем на 20% в год в течение четырех и более лет, начиная с базы доходов не менее 100 000 долларов США.

Быстрые темпы роста означают, что компания более чем удвоила свои доходы за четырехлетний период. Поскольку компании-газели характеризуются быстрым ростом продаж, а не их абсолютным размером, они могут варьироваться по размеру от небольших компаний до очень крупных предприятий, хотя большинство из них находятся на меньшем конце шкалы. Многие газели являются публичными компаниями, что означает, что инвесторы могут покупать и продавать их акции.

Ключевые выводы

• Газель — это молодое быстрорастущее предприятие с базовым доходом не менее 100 000 долларов США и устойчивым ростом доходов в течение четырех лет.
• Компании-газели часто работают в сфере высоких технологий, а также в сфере розничной торговли, одежды, продуктов питания и напитков.
• «Газели» на чрезвычайно конкурентных рынках в конечном итоге видят, что темпы их продаж падают ниже 20% и до однозначных цифр.
• Компании-газели также известны созданием рабочих мест и считаются одними из лучших источников новых рабочих мест для экономики.

Как работает компания «Газель»

Писатель и экономист Дэвид Берч развил идею компаний-газелей в некоторых из своих ранних исследований занятости и представил эту концепцию более широкой аудитории в своей 19-летней книге.87 книга, Создание рабочих мест в Америке: как наши самые маленькие компании заставляют работать больше всего людей . Берч утверждал, что малые компании были крупнейшими создателями новых рабочих мест в экономике, оценив, что газели составляют всего 4% всех компаний США, но на их долю приходится 70% всех новых рабочих мест.

Берч отметил, что темпы создания рабочих мест в компаниях-газелях намного опережают темпы создания «слонов» из списка Fortune 500 (крупные предприятия) и «мышей» с Мейн-стрит (бизнес типа «мама и папа»). Однако темпы создания рабочих мест в конечном итоге замедляются, поскольку большинство компаний-газелей изо всех сил пытаются поддерживать высокие темпы роста после пяти лет.

В более позднем бизнес-ландшафте газель относится к любой быстрорастущей компании и утратила часть своего строгого определения по Берчи. Согласно недавним исследованиям и эмпирическим наблюдениям, по-прежнему верно то, что газели являются хорошими создателями рабочих мест для открытых, предпринимательских экономик, таких как экономика Соединенных Штатов. Многие из них работают в технологическом секторе, но многие другие работают в сфере продуктов питания и напитков, розничной торговли, одежды и других растущих отраслях.

Примеры компаний «Газель»

Некоторые газели продолжают нестись, некоторые устают и замедляются, а некоторых съедают большие кошки. Компании-газели, такие как Apple (AAPL), Meta, ранее называвшаяся Facebook (META) и Amazon (AMZN), похоже, не попадут в руки конкурентов. Возможно, это потому, что они стали слишком большими, чтобы их можно было приобрести. Или они стали настолько большими, что устранили настоящих конкурентов в бизнесе. Естественный процесс созревания их бизнеса также мешает им оставаться газелями, поскольку они растут в размерах.

Другие газели своими быстрыми и яркими шагами в открытом поле могут привлечь внимание крупных хищных кошек. Эти более крупные кошки могли буквально прыгнуть на них и съесть их в результате приобретения, или они могли выйти на свои рынки и заявить о своей доле рынка для себя, используя существующую инфраструктуру, чтобы встряхнуть ландшафт. Хороший пример — гигант социальных сетей Instagram, который был приобретен Meta. Провайдер мобильных сообщений Whatsapp и компания виртуальной реальности Oculus постигла та же участь.

Источники статей

Investopedia требует, чтобы авторы использовали первоисточники для поддержки своей работы. К ним относятся официальные документы, правительственные данные, оригинальные отчеты и интервью с отраслевыми экспертами. Мы также при необходимости ссылаемся на оригинальные исследования других авторитетных издателей. Вы можете узнать больше о стандартах, которым мы следуем при создании точного и беспристрастного контента, в нашем редакционная политика.

1. Научно-исследовательский институт экономики промышленности. «Газели как создатели рабочих мест — обзор и интерпретация данных», стр. 2. По состоянию на 13 декабря 2021 г.

2. Экономика малого бизнеса. «Влияние динамики бизнеса на занятость: мыши, газели и слоны». По состоянию на 13 декабря 2021 г.

бизнес-панелей с реальными данными

Панель управления продажами

Упростите функции администратора продаж с централизованным представлением показателей местоположения, людей, продуктов и запасов. …

Панель управления SaaS

Панель инструментов SaaS от FusionCharts помогает компании SaaS отслеживать и контролировать важные показатели организации. Комп…

Трекер COVID-19

Приборная панель для отслеживания коронавируса. Множественные KPI показывают масштабы вспышки коронавируса и уровень смертности, с…

Панель управления капиталом

Управляйте богатством лучше, отслеживая эффективность финансовых активов. Наша панель управления капиталом поможет вам отслеживать…

Информационная панель расходов Министерства по делам ветеранов США

Эта информационная панель дает единое сводное представление о расходах, понесенных Министерством по делам ветеранов США. ..

Панель инструментов инвестиционного портфеля

Отслеживайте и контролируйте свои инвестиции по разным странам, классам активов и рейтинговым группам. Этот простой в использовании исследовательский…

Технологическая панель

Информационная панель технологий от FusionCharts показывает тенденции популярных технологий, таких как React, Angular, Vue и Ember, в…

Панель управления Центра педиатрии

Оцените эффективность своего педиатрического центра в одном представлении. Наряду с мониторингом ключевых показателей — Прием, Выписка…

Маркетинговая панель

Посмотрите на результаты своих маркетинговых усилий с помощью нашей маркетинговой панели. Следите за прогрессом в достижении каждой цели….

Панель управления веб-сериалами

Эффективность веб-сериалов с точки зрения подписчиков, доходов, рейтинга IMDb и наград «Эмми» на разных платформах…

Панель управления качеством производства

Контролируйте все свои производственные показатели и качество на одном экране. Эта информационная панель может помочь вам принять решение…

Панель анализа отгрузки

Принимайте более взвешенные решения, получая всестороннее представление о производительности ваших перевозок. Эта информационная панель может помочь вам контролировать, анализировать…

Панель управления венчурным финансированием

Этот дашборд позволяет увидеть тенденции в венчурном финансировании. На нем изображена общая сводка сделок и инвестиций…

Панель онлайн-ритейла

Панель онлайн-ритейла показывает ежемесячную производительность интернет-магазина. Важные показатели, такие как просмотры продуктов, покупки…

Панель возможностей продаж

Хорошее понимание доступных возможностей помогает организации сосредоточить свои усилия на продажах и маркетинге. Этот …

Веб-панель Google Analytics

Отслеживайте трафик веб-сайта и будьте в курсе демографических данных посетителей с помощью нашей панели Google Analytics….

Умная панель управления погодой

Отслеживайте погодные условия, чтобы планировать свой день, упорядочивайте поездки за пределы станции и прогнозируйте суровые климатические условия или встраивайте. ..

Отслеживание хэштегов Twitter в режиме реального времени

Отслеживайте кампании в Твиттере в режиме реального времени и увеличивайте охват, точно настраивая свои стратегии в социальных сетях….

Панель управления продажами (мобильная версия)

Следите за важными ключевыми показателями эффективности продаж, составленными по годам, чтобы отслеживать изменения и сравнивать прогресс….

Панель управления продажами и сотрудничеством

Узнайте, как продвигается ваш бизнес, поделитесь своими мыслями, инструкциями или похлопайте по плечу с коллегами и защитите данные…

Трекер эффективности продаж (3D)

Отслеживайте показатели продаж за несколько лет и контролируйте работу отдела продаж с помощью единого интегрированного интерфейса с помощью нашего . ..

Информационная панель недвижимости

Просматривайте точные показатели цен на недвижимость и показателей рынка недвижимости в различных сегментах и ​​помогайте своим клиентам инвестировать…

Панель мониторинга членства

Проанализируйте показатели отсева и удержания в вашем бизнесе, а также узнайте демографические данные участников, предпочтительное время посещения, кампании…

Панель управления автомобильным производством

Извлекайте полезную информацию из данных исследований о состоянии рынка и поведении потребителей, чтобы повысить размер прибыли и …

Панель управления расходами на здравоохранение

Узнайте, как с годами менялась структура расходов на здравоохранение в том или ином регионе с учетом ВВП, государственных . ..

Панель мониторинга бизнес-операций

Отслеживайте внутриорганизационные KPI, отслеживайте функциональные показатели (продажи, маркетинг, управление персоналом и т. д.) и превосходите конкурентов, используя…

Планировщик полетов

Просмотрите все прямые рейсы и рейсы с пересадкой между любыми двумя городами, чтобы выбрать наиболее выгодный…

Музыкальный проигрыватель

Воспроизводите онлайн-музыку, ставьте на паузу/воспроизведение/ускоряйте перемотку вперед/назад/в случайном порядке треки по желанию и даже визуализируйте треки в виде светодиодных индикаторов с …

Панель мониторинга пациентов в режиме реального времени

Отслеживайте жизненную статистику пациентов, управляйте назначениями и графиками лечения, а также получайте доступ к сведениям о пациентах — все в удобном.
