Схема простого инвертора 12 220в своими руками: Преобразователь с 12 на 220 своими руками

ПРОСТОЙ И МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ 12-220

---

   Такой вариант преобразователя напряжения можно использовать для самостоятельного повторения. Основное достоинство — надежная работа, простота ну и разумеется мощность. Многие, кто увидят схему, наверняка не поверят, что такой простой инвертор может отдавать такую мощность, но на самом деле это так. К стати о мощности, в ходе испытаний удалось получить скромные 200 ватт от источника 12 Вольт, но разумеется это не предел, инвертор может работать и от напряжения 24 вольт, при этом без каких-либо замен в схеме, в этом случае чистая мощность на выходе будет в районе 300 ватт, но и это не предел — мощность можно поднять до 500 ватт! И это вполне реальные показатели.

Схема преобразователя 12-220

   Схема довольно часто встречается в сети, на некоторых ресурсах замечал ошибки, поэтому в лишний раз предоставлю полностью РАБОЧИЙ вариант преобразователя. Инвертор работает точно так, как и любой другой двухтактный преобразователь.

Дополнительных генераторов частоты он не содержит, силовым звеном в схеме являются мощные N-канальные полевые ключи работающие по принципу мультивибратора.

   Работая на определенной частоте в первичной обмотке импульсного трансформатора образуется переменное напряжение высокой частоты, а дальше все согласно методу индукции.

   Ключи в ходе работы перегреваются, поскольку КПД схемы не на высоком уровне (не более 65%), следовательно, ключи обязательно установить на теплоотводы, при этом не забывать про слюдяные прокладки.

   Трансформатор можно не мотать, а взять готовый, от компьютерного блока питания, при этом подойдут ЛЮБЫЕ трансформаторы от любого блока питания, не зависимо от марки и даты изготовления блока.

Видео работы преобразователя

   Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора.

Диоды — любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания.

Поделитесь полезными схемами

---

ЭКВИВАЛЕНТ НАГРУЗКИ     Предлагаемый эквивалент нагрузки можно использовать для проверки источников питания переменного тока частотой 50 Гц, например, понижающих трансформаторов.

---

ЭЛЕКТРОЗАЖИГАЛКА     Простой высоковольтный преобразователь, на выходе которого образуется высокое напряжение в виде электрических разрядов. Напряжение этих разрядов может достигать нескольких десятков тысяч вольт, но сила тока слишком мала, поэтому никакой опасности из себя такая зажигалка не представляет.

---

СХЕМА САМОДЕЛЬНОГО ЛАЗЕРА    Берем две пальчиковые батарейки и через резистор в 5 ом подключаем к диоду. Минус напрямую подключаем к среднему выводу диода, плюс сначала левому , потом правому выводу (можно и наоборот) и смотрим, пока лазер слегка не засветится красным светом.

---

---

СВЕТИЛЬНИК НАСТРОЕНИЯ    Светильник хорошего настроения — конструкция с использованием разноцветных светодиодов и микроконтроллера AtMega32.

СХЕМА ИНВЕРТОРА 12-220

   Такой простой и компактный преобразователь напряжения автомобилистам, поскольку в машине очень часто может возникнуть необходимость получения сетевого напряжения. Этот преобразователь может быть использован для запитки паяльников, ламп накаливания, кофеварок и прочих устройств, которые питаются от сети 220 Вольт. Преобразователь может также питать активные нагрузки — телевизор или DVD проигрыватель, но стоит заметить, что это достаточно опасно, поскольку рабочая частота преобразователя довольно сильно отличается от сетевых 50 Герц. Но, как известно, в указанных устройствах установлены импульсные блоки питания, где сетевое напряжение выпрямляется диодами. Эти диоды могут выпрямлять ток высокой частоты, но должен заметить, что не во всех импульсных блоках могут быть такие диоды, поэтому лучше не рискнуть. Такой DC-AC преобразователь напряжения можно собрать за пару часов, если меть под рукой нужные компоненты. Уменьшенная схема показана на рискнке:

   Трансформатор — силовой компонент такого преобразователя. Он намотан на кольце феррита, который был снят от китайского блока для питания галогенок (мощность 60 ватт).

   Первичная обмотка трансформатора моталась 7-ю жилами. Для намотки обеих обмоток использовался провод с диаметром 0,5-0,6мм. Первичная обмотка состоит из 10 витков с отводом от середины, т.е. две равноценные половинки по 5 витков каждая. Обмотки растянуты по всему кольцу. После намотки, обмотки желательно изолировать и мотать повышающую.

   Вторичная обмотка состоит из 80 витков (провод использовался тот же, что и для намотки первичной обмотки). Транзисторы были установлены на теплоотводы, но не забываем изолировать их при помощи специальных прокладок и шайб. Это делается только тогда, когда у обеих транзисторов общий теплоотвод.

   Дроссель можно убрать и подключить питание напрямую. Он состоит из 7-10 витков провода 1мм. Дроссель может быть намотан на кольце из порошкового железа (такие кольца легко можно найти в компьютерных БП). Схема инвертора 12-220В в предварительной наладке не нуждается и работает сразу.

   Работа достаточно стабильная, благодаря дополнительному драйверу, микросхема не греется. Транзисторы греются в пределах нормы, но советую подобрать для них теплоотвод побольше.



   Монтаж выполнен в корпусе от электронного трансформатора, который и играет роль теплоотвода для полевых ключей.

Originally posted 2018-12-10 01:27:11. Republished by Blog Post Promoter

Инверторы » Автосхемы, схемы для авто, своими руками

Данный инвертор был разработан всего месяц назад и с того дня получил широкую популярность. Схема относительно проста, не содержит микросхем и сложных схематических решений — простой задающий генератор настроенный на 57Гц и силовые ключи.

Еще один промышленный инвертор купленный специально для тестов и обзоров. Стоит такой малыш порядка 20-25$, выходная мощность инвертора составляет всего 175 ватт, но это совсем неплохо, если учесть габаритные размеры самого устройство. Если сравнить, то размеры инвертора будут не больше двух пачку сигарет. Выходное напряжение составляет 220 Вольт допуск 5 Вольт, номинал входного напряжения 10-15 Вольт, по крайней мере так заявляет сам производитель.

Недавно коллеги с сайта попросили нарисовать схему мощного автомобильного инвертора на 1500 ватт и вот сегодня решил выложить принцип строения мощных автомобильных инверторов. Для более наглядной демонстрации возможностей таких схематик, решил нарисовать силовую часть мощного инвертора на 4-х трансформаторах.

Среди многочисленных инверторов 12-220 Вольт, хочу представить конструкцию довольно мощного и компактного инвертора, который может питаться от бортовой сети автомобиля. Инвертор способен отдавать 100 ватт выходной мощности, но и это не предел, с добавлением пар силовых транзисторов, можно построить инвертор с мощностью вплоть до 400 ватт, без дополнительных драйверов, для усиления сигнала с микросхемы.

Очередной промышленный инвертор напряжения 12-220 Вольт. Такой инвертор предназначен для работы от автомобильного аккумулятора, обеспечивает на выходе сетевые 220 Вольт с частотой 50Гц, разница от сетевого напряжения лишь в форме выходных импульсов, если в сети чистый синус, то тут прямоугольник.

Да друзья мои, очередной обзор… На сей раз у нас на операционном столе лежит преобразователь напряжения или просто инвертор из страны восходящего солнца. Преобразователь предназначен для работы от сети 12-или 24 Вольт, на выходе переменное напряжение 220 Вольт, мощность инвертора 75 ватт, форма выходных импульсов — модифицированная синусоида, выходная частота — 50Гц. В общем это данные промышленных инверторов 12-220, которые можно найти в продаже.

Недавно возникла необходимость усилить промышленный автомобильный инвертор 12-220 Вольт. Сам инвертор, по заявке производителя на 600 ватт, хотя такую мощность он никогда не сможет отдавать из-за физического ограничения транзисторов в силовой цепи.

Конструкции особенно простых инверторов можно реализовать с применением трансформатора от компьютерного блока питания. Как мы знаем, в компьютерных БП имеется 3 трансформатора, для этой цели нам нужно выпаять из платы основной, самый большой трансформатор. В моем случае нужно было получить напряжение 400 Вольт, поэтому на выходе был использован умножитель напряжения.

Очень часто возникает необходимость получения сетевого напряжения в автомобиле. Для таких случаев в продаже имеются готовые преобразователи напряжения 12-220.

Можно ли собрать простой преобразователь напряжения 12-220 Вольт из подручных средств всего за пол часа? На самом деле можно и никаких специализированных генераторов для этого использовать не нужно, при этом схема получилась особо простой и работает на одинаковом уровне, что и промышленные преобразователи такого рода.

Мощный автомобильный преобразователь 12-220 50 Гц своими руками — 15 Июля 2014

Еще год назад мною была опубликована схема самого простого преобразователя напряжения 12-220, с того дня забыл про этот инвертор и вот сегодня решил опять собрать и показать широкой публике основу его работы.

Инвертор состоит из задающего генератора на 50 Герц (до 100 Гц), который построен на основе самого обычного мультивибратора. С момента публикации схемы наблюдал, что многие успешно повторили схему, отзывы довольно хорошие — проект удался.

Данная схема позволяет получить на выходе почти сетевые 220 Вольт с частотой 50Гц (зависит от частоты мультивибратора. На выходе нашего инвертора прямоугольные импульсы, но с выводами прошу не спешить — такой инвертор пригоден для питания почти всех бытовых нагрузок, за исключением тех нагрузок, которые имеют встроенный двигатель, который чувствителен к форме подаваемого сигнала.

Телевизор, проигрыватели, зарядные устройства от портативных ПК, нотбуков, мобильных устройств, паяльники, лампы накаливания, светодиодные лампы, ЛДС, даже персональный компьютер — все это можно без проблем питать от предлагаемого инвертора.

Несколько слов о мощности инвертора. Если задействовать одну пару силовых ключей серии IRFZ44 мощность порядка 150 ватт, ниже указана выходная мощность в зависимости от количества пар ключей и их типа

Транзистор                                  Кол-во пар.      Мощность (Вт)
IRFZ44/46/48                                   1/2/3/4/5         250/400/600/800/1000
IRF3205/IRL3705/IRL2505                 1/2/3/4/5          300/500/700/900/1150
IRF1404                                          1/2/3/4/5          400/650/900/1200/1500Max

Но и это еще не все, один из тех людей, который собрал сей прибор отписывался с гордостью, что ему удалось снять до 2000 ватт, разумеется и это реально , если использовать скажем 6 пар IRF1404 — действительно убойные ключи с током 202Ампер, но разумеется максимальный ток не может доходить до таких значений, поскольку выводы при таких токах попросту бы расплавились.

Инвертор имеет функцию REMOTE (ремоут контроль). Фишка в том, что для запуска инвертора нужно подать маломощный плюс от АКБ на линию, к которому подключены маломощные резисторы мультивибратора. Несколько слов о самих резисторах — все брать с мощностью 0,25 ватт — они не будут перегреваться. Транзисторы в мультивибраторе нужны довольно мощные, если собираетесь качать несколько пар силовых ключей. Из наших подойдут КТ815/17 а еще лучше КТ819 или импортные аналоги.

Конденсаторы — являются частотнозадающими, их емкость 4.7мкФ, при таком раскладе компонентов мультивибратора, частота инвертора будет в районе 60Гц.
Трансформатор я взял от старого бесперебойника, мощность транса подбирается исходя от нужно (расчетной) мощности инвертора, первичные обмотки 2 по 9 Вольт (7-12 Вольт), вторичная обмотка стандарт — сетевая.
Конденсаторы пленочные, с расчетным напряжением 63/160 и более вольт, берите та, что есть под рукой.

Ну вот и все, добавлю только, что силовые ключи при большой мощности будут нагреваться как печка, им нужен очень хороший теплоотвод, плюс активное охлаждение. Не забываем изолировать пары одного плеча от теплоотвода, во избежания КЗ транзисторов.

Инвертор не имеет никаких защит и стабилизацию, возможно напряжение будет отклоняться от 220 Вольт.

Скачать печатную плату с  сервера

С уважением — АКА КАСЬЯН

Обсудить на Форуме

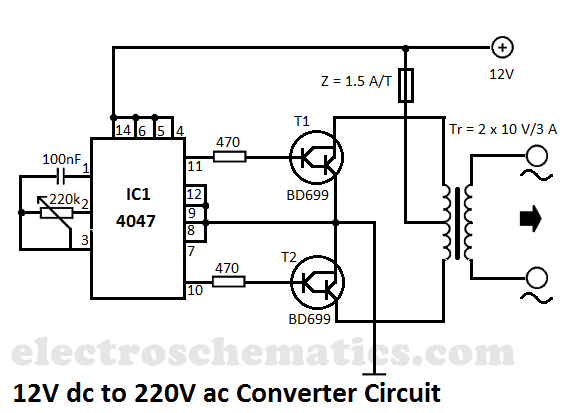

Простой преобразователь 12-220 В 50 Гц

Такой инвертор предназначается для получения переменного тока 220 В 50 Гц из автомобильного аккумулятора или любой батареи на 12 В. Мощность инвертора около 150 Вт и может быть увеличена до 300.

Схема крайне проста:

Работает схема как преобразователь типа Push-Pull. Сердцем инвертора является микросхема CD4047, которая выступает в роли задающего генератора и одновременно управляет полевыми транзисторами. Последние работают в режиме ключей. Открытым может быть лишь один из транзисторов. Если откроются оба транзистора одновременно, то произойдет короткое замыкание, и транзисторы сгорят моментально. Такое может произойти из-за неправильного управления.

Микросхема CD4047, разумеется, не заточена для высокоточного управления «полевиками», но справляется с этой задачей достаточно неплохо.

Трансформатор взят из нерабочего ИБП. Он на 250-300 Вт и имеет первичную обмотку со средней точкой, куда подключается плюс от источника питания.

Вторичных обмоток много, поэтому необходимо найти сетевую обмотку на 220 В. С помощью мультиметра измеряются сопротивления всех отводов, которые имеются на вторичной цепи. Искомые отводы должны иметь самое большое сопротивление (в примере около 17 Ом). Все остальные провода можно откусить.

Рекомендуется проверять все компоненты перед пайкой. Транзисторы лучше подбирать из одной партии с аналогичными характеристиками. У конденсатора в частотозадающей цепи должна быть малая утечка и узкий допуск. Эти параметры можно проверить транзисторным тестером.

Пару слов о возможных заменах в схеме. К сожалению, микросхема CD4047 советских аналогов не имеет, поэтому нужно купить именно ее. “Полевики” можно заменить на любые n-канальные транзисторы, которые имеют напряжение от 60 В и током от 35 А. Подойдут из линейки IRFZ.

Схема также прекрасно работает с биполярными транзисторами на выходе, правда, мощность будет гораздо ниже, чем при использовании полевых транзисторов.

Затворные ограничительные резисторы могут иметь сопротивление от 10 до 100 Ом. Лучше ставить от 22 до 47 Ом мощностью 250 мВт.

Частотозадающую цепь собирать только из тех элементов, которые указаны в схеме. Она будет точно настроена на 50 Гц.

Правильно собранный прибор должен работать сразу. Но первый запуск обязательно нужно делать со страховкой. То есть на место предохранителя по схеме установить резистор номиналом 5-10 Ом, или лампу на 12 В (5 Вт), чтобы не взорвать транзисторы, если возникнут проблемы.

Если преобразователь работает нормально, то трансформатор издает звук, при этом ключи не должны нагреваться вообще. Если все так, то резистор можно убрать и подавать питание напрямую через предохранитель.

Среднее потребление тока инвертором на холостом ходу может составлять от 150 до 300 мА, но это будет зависеть от источника питания и от используемого трансформатора.

Далее, измеряется выходное напряжение. В примере получились значения от 210 до 260 В. Это в пределах нормы, поскольку инвертор не стабилизирован. Теперь можно включить нагрузку, к примеру, лампу на 60 Вт. Нужно погонять инвертор около 10 секунд, ключи должны немного нагреваться, поскольку они пока без теплоотводов. Нагрев на обоих ключах должен быть равномерным. Если это не так, то ищите косяки.

Инвертор снабжен функцией Remote Control.

Основной силовой плюс подключается к средней точке трансформатора. Но чтобы инвертор заработал, необходимо подать слаботочный плюс к плате. Это запустит генератор импульсов.

Несколько слов о монтаже. Как всегда, все хорошо поместилось в корпусе от БП компьютера. Транзисторы установлены на раздельные радиаторы.

В случае использования общего теплоотвода нужно обязательно изолировать корпуса транзисторов от радиатора. Кулер был подключен непосредственно к шине 12 В.

Самый большой недостаток этого инвертора – это отсутствие защиты от короткого замыкания. В этом случае транзисторы сгорят. Чтобы такого не произошло, на выходе нужен предохранитель на 1 А.

Маломощная кнопка подает плюс от источника питания на плату, то есть запускает инвертор в целом.

Силовые шины от трансформатора крепятся прямо к радиаторам транзисторов.

Подключив на выход преобразователя прибор, который называется энергометром, можно убедиться в том, что напряжение и частота в пределах нормы. Если же частота отличается от 50 Гц, то ее необходимо подстроить с помощью многооборотного переменного резистора, который присутствует на плате.

Во время работы, когда на выход не подключена нагрузка, трансформатор достаточно шумный. При подключенной нагрузке шум незначителен. Это все нормально, поскольку на трансформатор подаются прямоугольные импульсы.

Получившийся инвертор является нестабилизированным, но почти все бытовые приборы приспособлены работать в диапазоне напряжений от 90 до 280 В.

Если же напряжение на выходе выше 300 В, то рекомендуется на выход помимо основной нагрузки подключать лампочку накаливания ватт на 25. Это снизит выходное напряжение в небольшом пределе.

Коллекторные двигатели питать от преобразователя, в принципе, можно, но они нагреваются раза в 2 больше, чем при питании от чистой синусоиды.

То же самое происходит и с потребителями, в которых имеется железный трансформатор. А вот асинхронные двигатели подключать не рекомендуется.

Вес прибора составляет около 2,7 кг. Это немало, если сравнивать с импульсными инверторами.

Прикрепленные файлы: СКАЧАТЬ

Автор: АКА КАСЬЯН

---



Инвертор 12 в 220 своими руками — изготовление и принцип работы

Бывают совершенно различные ситуации, когда хозяину в бытовых условиях необходимо создать новый преобразователь напряжения. Основным назначением данного устройства является обеспечение величины в сетевом напряжении со значением 220 В от исходных значений в 12 Вт. Инвертор 12 в 220 своими руками изготавливается большинством любителей, поскольку хороший качественный преобразователь достаточно дорогой. Перед сборкой устройства следует разобраться с принципом работы его, чтобы иметь представление о механизме его эксплуатации.

В каких сферах применяется инвертор напряжения 12 220 В

При стабильном использовании аккумуляторной батареи происходит постепенное уменьшение уровня ее заряда. Преобразователь стабилизирует напряжение, если отсутствует электричество.

Инвертор 12 220 В, сделанный своими руками, позволит провести усовершенствование инженерных сооружений в любом помещении. Значение мощности устройств, преобразующих ток, выбирают согласно от общих величин эксплуатируемых нагрузок.  Процессы потребления мощности могут быть реактивными и активными. Реактивные нагрузки не полностью потребляют полученный объем энергии, из-за чего значение полной мощности является больше ее активного значения.

Инверторы с чистыми синусоидами применяются при подключении элемента, общая мощность которого составляет 3 кВт. Значительная экономия топлива обеспечивается использованием преобразователей напряжения и мини-электростанциями.

К конструкции инвертора присоединяют такие потребители, как:

• систему сигнализации;
• отопительный котел;
• насосный аппарат;
• компьютерную систему.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях  КР121 ЕУ, обладают повышенным КПД.

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Для эксплуатации выполняется подбор транзисторов КТ827. Если они отсутствуют, то подойдет транзистор типа КТ819 ГМ либо полевой полупроводник — IRFZ44.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора. Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В.

Преобразователь с новейшими деталями

Самодельный инвертор может работать в стабильном режиме, если на выходах транзистор работает от усиленного источника с основным генератором. Для этого допускается использование элементов серий КТ819ГМ, установленных на габаритных радиаторах.

При создании преобразователей применяется упрощенная схема. По ходу процесса следует позаботиться о приобретении необходимых материалов:

• микросхемы КР121ЕУ1;
• транзистороов IRL2505;
• паяльника;
• олова.

Микросхемы КР12116У1 обладают примечательным свойством: они содержат пару каналов для регулирования ключа и позволяют достаточно просто сделать несложный преобразователь напряжения. Микросхемы в температурном диапазоне от +25 до +30°С  выдают предельную величину напряжения  в пределах 3 и 9 В.

Частоту задающих генераторов определяют параметром элемента в цепях. Транзистор IRL2505 устанавливается при использовании на выходах. На него должно осуществляться поступление сигнала с должным уровнем, благодаря которому происходит регулировка выходного транзистора.

Сформировавшиеся низкие уровни не позволяют транзистору переходить из закрытых видов в какие-либо другие состояния. В итоге в полной мере происходит исключение возникновения мгновенных поступлений тока при одновременном открытии ключей. Если наблюдается попадание высоких уровней к первому выводу, то это способствует отключению импульсных генераций. Схема определяет присоединение общего провода до вывода 1.

Чтобы выполнить монтаж двухтактных каскадов применяются трансформаторы Т1 и транзисторы, в количестве двух штук: VT1 и VT2. В открытых каналах можно увидеть величину сопротивления от 0,008 Ом. Оно является незначительным, в связи с этим значение мощности транзистора небольшое, даже в том случае если проходит большой ток. Выходные трансформаторы, обладающие мощностью в 100 Вт, позволяют применять ток IRL2505 к 104 А, а импульсные составляют 360 А.

К основным особенностям инверторов можно отнести, возможность использования любого трансформатора, имеющего на выходах две обмотки на 12 В.

Если выходная мощность составляет около 200 Вт, то в таких случаях установку транзистора на радиатор не производят. Важно учитывать, что значение электротока с мощностью 400 Вт достигает около 40 А.

Как устроен инвертор для ламп дневного света

Чтобы изготовить преобразователь, который позволит осветить помещение любых размеров или авто достаточно использовать схему сборки своими руками. Импульсные преобразователи VOLTSL относятся к двухтактным. Они смонтированы на блоках питания TL 494 (КС 1114ЕУ4). Микросхемы управляются силовыми частями блока питания и состоят из:

• генератора напряжения;
• источника, стабилизирующего напряжение;
• двух транзисторов на выходных источниках электротока, емкость которых составляет 0,7 мм и 0,1 В.

Чтобы выполнить монтаж необходимо предусмотреть приобретение выпрямительных диодов и трансформатора от блока питания. Следует разобраться с вопросом о перемотке трансформаторов. Выполняя данную работу самостоятельно следуют рассчитать до 100 кГц. Приобретается каждый резистор, с учетом схемы R1 и R2, создающий проход импульса тока у выхода. Рабочую частоту формируют при создании цепи С1 и R3. Монтируются диоды HR307, если же они отсутствуют, то используют HER304. Достаточно хорошо зарекомендовали себя диоды КД213. Подбор конденсаторов осуществляется имеющих различную емкость. Спаянные микросхемы помещаются в панели. Схемы могут функционировать на протяжении четырех часов — конструкция транзисторов при этом не перегревается, и в настройке они не нуждаются.

Трансформаторы подлежат самостоятельным намоткам. Поэтому необходимо заблаговременно запасаться ферритовыми кольцами, диаметр которых составляет 30 мм.  В основе используется пропорция витков на намотке 1:120, тогда как 1:1 является первичной обмоткой, а 20 составляет 200 витков со вторичным покрытием.

Изначально выполняется намотка вторичной обмотки с применением провода, у которого сечение составляет 0,4 мм. На следующем этапе создается первичное покрытие, которое состоит из 2 половинок по десять витков на каждой из них. Многожильный мягкий провод в диаметре 0,8 мм используется для создания полуобмотки. Чтобы переделать трансформатор допускается использование устройства для 12-вольтовой лампы, , которая подсвечивает потолок. Снимается вторичная обмотка, а полуобмотка создается при наматывании покрытий, когда провод вдвое сложенный. После этого соединяющее место разрезается, а каждый конец проводов спаивается совместно, благодаря чему происходит формирование центра обмотки.

Для бесперебойной работы необходимо использование мощных металлических проводников или полевых транзисторов IRFL44N LRF46N. Для преобразователей устанавливаются диоды HER307 и КД213. В качестве конденсаторов применяются компьютерные блоки питания, с диаметром в 18 мм.

При длительных работах происходит нагрев транзисторов, установка радиаторов не осуществляется. Если предполагается его использование, то фланцы на транзисторном корпусе не стоит заворачивать через резисторы. Следует использовать шайбу и прокладочные изолирующие материалы от блоков питания ПК.

Инверторы надежным образом защищаются от перегрузки, если на выходах выполняется установка предохранителя и диода. Важно, чтобы соблюдение правил техники безопасности четко выполнялось: то есть необходимо избегать высоких напряжений. Заряды в конденсаторах могут храниться на протяжении 24 часов. Разрядку осуществляют при помощи накаливающих ламп на 220 В.

Инвертор своими руками 12 в 220 можно изготовить согласно простой схемы. Такое устройство считается достаточно удобным аппаратом, который позволяет получать напряжение в 220 В. Любые приборы, изготавливаемые в домашних условиях, в некоторых ситуациях абсолютно ничем не уступают заводским изделиям, а в некоторых случаях даже превосходят их.

Видео «Создание преобразователя для ламп дневного света»

Простой преобразователь напряжения на транзисторах 12 220. Автосхемы, схемы для авто, своими руками

Данный инвертор был разработан всего месяц назад и с того дня получил широкую популярность. Схема относительно проста, не содержит микросхем и сложных схематических решений — простой задающий генератор настроенный на 57Гц и силовые ключи.

Еще один промышленный инвертор купленный специально для тестов и обзоров. Стоит такой малыш порядка 20-25$, выходная мощность инвертора составляет всего 175 ватт, но это совсем неплохо, если учесть габаритные размеры самого устройство. Если сравнить, то размеры инвертора будут не больше двух пачку сигарет. Выходное напряжение составляет 220 Вольт допуск 5 Вольт, номинал входного напряжения 10-15 Вольт, по крайней мере так заявляет сам производитель.

Недавно коллеги с сайта попросили нарисовать схему мощного автомобильного инвертора на 1500 ватт и вот сегодня решил выложить принцип строения мощных автомобильных инверторов. Для более наглядной демонстрации возможностей таких схематик, решил нарисовать силовую часть мощного инвертора на 4-х трансформаторах.

Среди многочисленных инверторов 12-220 Вольт, хочу представить конструкцию довольно мощного и компактного инвертора, который может питаться от бортовой сети автомобиля. Инвертор способен отдавать 100 ватт выходной мощности, но и это не предел, с добавлением пар силовых транзисторов, можно построить инвертор с мощностью вплоть до 400 ватт, без дополнительных драйверов, для усиления сигнала с микросхемы.

Очередной промышленный инвертор напряжения 12-220 Вольт. Такой инвертор предназначен для работы от автомобильного аккумулятора, обеспечивает на выходе сетевые 220 Вольт с частотой 50Гц, разница от сетевого напряжения лишь в форме выходных импульсов, если в сети чистый синус, то тут прямоугольник.

Да друзья мои, очередной обзор… На сей раз у нас на операционном столе лежит преобразователь напряжения или просто инвертор из страны восходящего солнца. Преобразователь предназначен для работы от сети 12-или 24 Вольт, на выходе переменное напряжение 220 Вольт, мощность инвертора 75 ватт, форма выходных импульсов — модифицированная синусоида, выходная частота — 50Гц. В общем это данные промышленных инверторов 12-220, которые можно найти в продаже.

Недавно возникла необходимость усилить промышленный автомобильный инвертор 12-220 Вольт. Сам инвертор, по заявке производителя на 600 ватт, хотя такую мощность он никогда не сможет отдавать из-за физического ограничения транзисторов в силовой цепи.

Конструкции особенно простых инверторов можно реализовать с применением трансформатора от компьютерного блока питания. Как мы знаем, в компьютерных БП имеется 3 трансформатора, для этой цели нам нужно выпаять из платы основной, самый большой трансформатор. В моем случае нужно было получить напряжение 400 Вольт, поэтому на выходе был использован умножитель напряжения.

Очень часто возникает необходимость получения сетевого напряжения в автомобиле. Для таких случаев в продаже имеются готовые преобразователи напряжения 12-220. Штатные (более дешевые) инверторы с ценой 20-30$ развивают мощность до 300 ватт и то в пиках, иногда такой мощности недостаточно.
Данный инвертор я собрал для питания мощного усилителя, но замена вторичной обмотки позволяет получить любое выходное напряжение. В моем случае мощность инвертора 400 ватт, но его можно поднять до 600 ватт и это реальная мощность! Повысить мощность можно несколькими способами.

1) Заменой мощных биполярных ключей на IRF3205, в этом случае мощность возрастет до 600 ватт и это не предел.
Схематические особенности данного инвертора позволяют параллельно подключить сразу 4 пары выходных транзисторов, что дает возможность получить выходную мощность до 1200-1300 ватт, промышленные китайские инверторы такой мощности стоят в районе 100-130$

Схема инвертора лишена защит от перегрева, КЗ, перегрузки на выходе, голый инвертор по традиционной двухтактной схеме.

Генератор построен на микросхеме ТЛ494 с дополнительным драйвером на маломощных биполярных транзисторах. Транзисторы можно заменить на отечественные — КТ3107.
В инверторе реализована схема ремоут контроля, чтобы не пришлось использовать мощные переключатели для подачи питания на схему.

Диоды в задающей части использованы ШОТТКИ типа 4148 или наш КД522, особой разницы нету.
В схеме ремоут контроля транзистор может быть заменен на отечественный КТ3102.
Трансформатор — самая ответственная часть нашего проекта, именно от него зависит вся работа конструкции.
Трансформатор в моем случае намотан на двух склеенных кольцах марки 3000НМ, размеры каждого кольца 45*28*8. Кольца ничем не склеивал, просто для плотной фиксации обмотал скотчем.

После обклейки скотчем кольца были обмотаны стекловолокно, сам рулон стекловолокна был куплен в строй магазине за 1$.

Заранее нужно нарезать полоски из стекловолокна длиной 50см, ширина 1,5-2см. Вместо стекловолокна можно использовать тканевую изоленту, волокно удобно тем, что материал термостойкий и довольно тонкий, изоляция получается более аккуратной.

Первичная обмотка — 2х5 витков, т.е. 10 витков с отводом от середины. Каждое плечо намотано 12- жилами провода 0,7-0,8мм. Фотографии намотки скажут все зам меня.

Оба плеча мотают жгутом — 5 витков растянутых по всему кольцу максимально равномерно. В итоге получаем две полностью одинаковые обмотки.

В итоге имеем 4 конца (вывода), начало первой обмотки припаиваем к концу второй обмотки именно место припоя является отводам, на который подается силовое питания +12 Вольт.
После намотки первичной обмотки кольцо вновь изолируем изолируют стекловолокном и мотают вторичную обмотку.

Эта обмотка является повышающей, выходное напряжение опасное, поэтому соблюдайте все меры предосторожности, монтажные роботы делать только с выключенным питанием.

Обмотка мотается двумя параллельными жилами провода 0,7-0,8мм. Количество витков во вторичной обмотке 80. Витки опять же растянуты по всему кольцу равномерно. После намотки и эту обмотку желательно изолировать тем же способом, что и первичную.

Нет смысла, наверное, говорить о том, что использование преобразователя напряжения с 12 на 220 вольт, это требование, которое обусловлено некоторыми низковольтными сетями, применяемыми в современном быту. И это не только освещение. Конечно, самый простой вариант – это купить такой прибор. Но многие начинающие электрики задаются вопросом, можно, а если можно, то, как сделать преобразователь с 12 на 200 вольт своими руками? Давайте разберемся в этом вопросе, и опишем схему прибора, основанную на современной элементной базе. Правда, схема будет простейшей с минимальным количеством узлов и деталей.

Начнем с того, что давно существуют схемы, которые основаны на использовании обычных автомобильных аккумуляторов. Это, во-первых, удобно, когда дело доходит до полевых условий необходимости получить заряд напряжением 12В. Во-вторых, само устройство преобразователя достаточно просто. В его основу входит генератор, который управляет транзисторами большой мощности. Те, в свою очередь, как говорится, «раскачивают» трансформатор, установленный на выходе схемы.

Но у этого прибора была одна проблема. Чтобы управлять мощными транзисторами, необходимо было собрать так называемый каскад, куда входят транзисторы средней мощности и малой. То есть, сам прибор увеличивался в размерах, и не только из-за каскада. Чтобы охладить всю эту конструкцию, приходилось устанавливать и достаточно внушительный радиатор.

Как дело обстоит сейчас

Современная элементная база дает возможность сегодня упростить вышеописанную конструкцию до минимума.

• Для этого придется сначала заменить громоздкий генератор специальной микросхемой марки КР1211ЕУ1. Обратите внимание, что эта микросхема отечественного производства, зарубежных аналогов вы не найдете.
• Вместо силовых ключей лучше всего использовать транзисторы IRL2505, они мощного исполнения и применяются в электрических схемах автомобиля. Кстати, их сопротивление равно 0,008 Ом, что не соизмеримо с механическими контактами.

Схема подключения

Вот схема сборки преобразователя напряжения 12 220 своими руками:

В принципе, схема достаточно проста, поэтому собрать ее будет несложно. Но хотелось бы обратить внимание на некоторые нюансы.

Схема КР1211ЕУ1 имеет два выхода: прямой (на рисунке он обозначен позицией «4») и инверсный (позиция «6»). Сигнал на этих двух выходах достаточный, чтобы управлять силовыми ключами. При этом сами ключи открываются только под действием импульса высокого уровня. При работе преобразователя между микросхемой и силовыми ключами формируется низкий уровень или, как называют его специалисты, «пауза». Она краткосрочна, но этого бывает достаточно, чтобы удерживать оба транзистора в закрытом положении. Для чего это необходимо? Цель одна – исключить появления так называемого сквозного тока, который появляется в том случае, если оба ключа будут открыты одновременно.

Теперь несколько позиций по самой схеме.

• Цепочка R1-C1 – задает частоту самого генератора. Цепочка R2-C2 – это пусковой элемент.
• Трансформатор «Т1» и два транзистора IRL2505 (на схеме они обозначены как VT1 и VT2) создают выходной двухтактный каскад. Так как сопротивление транзисторов ничтожно мало, то рассеивание мощности при открытых ключах практически не происходит, даже в том случае, если сила тока в сети будет большой. Поэтому в преобразователь данного типа, у которого мощность не превышает параметр 200 ватт, можно радиаторы и не устанавливать.
• При этом транзисторы могут через себя пропускать ток, постоянного действия, величиной до 104 А, а импульсный до 360 А. в свою очередь, это позволяет использовать в преобразователе трансформатор мощностью в 1000 ватт. То есть, при напряжении в сети 220 вольт можно снять нагрузку величиной 400 Вт.

По сути, получается так, что в преобразователь 12-220 данного типа можно устанавливать любой трансформатор, у которого две катушки на 12 вольт. Но при этом придется учитывать соотношение мощности самого прибора с мощностью потребляющей сети, это соотношение должно быть 2,5. То есть, преобразователь должен иметь мощность в 2,5 раза выше, чем у потребителей в сумме.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ.

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Похожие записи:

Как сделать простой инвертор в домашних условиях

Инвертор легко сделать дома. Чтобы понять, как легко сделать инвертор, в этом посте обсуждается простой пошаговый метод.

Раньше наши требования к мощности (электричеству) были меньше. Но сейчас сценарий сильно изменился. От простых индукционных до сложных стиральных машин, от сотовых телефонов до наших высококлассных гаджетов, все оборудование, связанное с нашим повседневным использованием, требует источника питания. Это основная причина недавнего увеличения использования инверторов в нашем доме.На рынке доступны различные типы инверторов, но эти схемы сложны, высокопроизводительны и дороги. Итак, давайте сделаем свой инвертор дома.

Схема (схема) для изготовления инвертора в домашних условиях

Эта схема не имеет каких-либо функциональных ограничений и имеет КПД более 75%. Кроме того, он способен компенсировать почти все наши потребности в энергии, а также большую часть ваших требований к мощности по очень разумной цене.

Фиг.1 — Принципиальная схема изготовления инвертора в домашних условиях

Теория схемы

Схема этого инвертора отличается по сравнению с обычно используемыми инверторами, поскольку в ней нет отдельной схемы генератора для питания установленных транзисторов. Вместо этого в нашей схеме обе половины схемы функционируют как регенеративный процесс (точно так же, как двухполупериодные мостовые выпрямители).

Что бы мы ни делали для балансировки обеих частей цепи, всегда будет дисбаланс значений сопротивления и обмоток трансформаторов.Это причина того, что обе части схемы никогда не могут работать одновременно.

Теперь предположим, что первая часть цепи начинает проводить сначала. Напряжение смещения для первой половины подается обмоткой трансформатора второй части через R2. Как только первая часть завершает стадию проводимости, выход батареи заземляется коллекторами.

Процесс отводит любое доступное напряжение к базе через R2, и, таким образом, проводимость первой части полностью прекращается.В этом случае транзисторы во второй части получают возможность проводить ток. и, следовательно, этот цикл продолжается.

Рис. 2 — Схема для изготовления инвертора в домашних условиях

элементов, необходимых для изготовления инвертора в домашних условиях

• R1, R2 = 100 Ом / намотанный провод 10 Вт.
• R3, R4 = 15 Ом / 10 Вт проволочная обмотка
• T1, T2 = 2N3055 силовые транзисторы.
• Трансформатор = 9-0-9 Вольт / 5 Ампер.
• Автомобильный аккумулятор = 12 Вольт / 10 Ач.
• Алюминиевый радиатор = вырезан по требуемому размеру.
• Шкаф металлический вентилируемый = по размеру всей сборки.

Пошаговый метод изготовления инвертора в домашних условиях

Шаг 1

Возьмите алюминиевый лист и сделайте / разрежьте лист на две части примерно 5 × 5 дюймов. Просверлите отверстия для установки силовых транзисторов. Отверстия должны быть примерно 3 мм в диаметре. Просверлите / сделайте подходящие отверстия, чтобы можно было легко и надежно установить на корпус инвертора.

Шаг 2

Возьмите резистор и соедините его в перекрестном режиме с плечами транзистора в соответствии со схемой, показанной ниже.

Шаг 3

Надежно закрепите транзисторы на радиаторах с помощью гаек / болтов.

Шаг 4

Соединить блок радиатор + резисторы + транзисторы с вторичной (выходной) обмоткой трансформатора.

Шаг 5

Поместите полную сборку печатной платы и трансформатора в металлический шкаф.Учтите, что вентиляция в шкафу должна быть хорошей. Присоедините точки ввода / вывода, включая держатель предохранителя, к шкафу и подключите их в соответствии со схемой, размещенной выше.

Теперь ваш инвертор готов. Если хотите, вы можете использовать корпус для размещения инверторной цепи.

Рис.3 — Корпус цепи инвертора

Операционные проверки схемы самодельного инвертора

Совершенно необходима проверка работоспособности схемы перед ее использованием в полном объеме.Для проверки подключите лампочку мощностью 50-60 Вт к разъему инвертора. После этого вставьте аккумулятор (12 В) в гнездо i / p инвертора. Лампочка загорится ярко, что будет означать, что подключение цепи выполнено правильно и инвертор готов к работе. Однако, если лампочка не загорается, проверьте соединения еще раз.

Где использовать этот самодельный инвертор

Выходная мощность инвертора находится в диапазоне 70-80 Вт, а время поддержки полностью зависит от нагрузки.Его можно использовать для питания лампочек, ламп КЛЛ, вентиляторов и других небольших электроприборов, таких как паяльник и т. Д. КПД этого инвертора составляет примерно 75%.

Самое большое преимущество: блок схемы компактен и удобен в переноске. Он также может быть подключен к самой батарее вашего автомобиля, когда вы находитесь на улице, чтобы избежать проблем с переноской дополнительной батареи.

Научитесь делать проектор в домашних условиях, выполнив простые шаги.

Ратна имеет степень бакалавра компьютерных наук и имеет опыт работы в сфере IT-технологий в Великобритании.Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Как сделать схему преобразователя / инвертора с 12 В постоянного тока в 220 В переменного тока?

Инверторы часто необходимы в местах, где невозможно получить питание переменного тока от сети. Схема инвертора используется для преобразования мощности постоянного тока в мощность переменного тока. Инверторы могут быть двух типов: истинные / чистые синусоидальные инверторы и квази или модифицированные инверторы. Эти инверторы истинной / чистой синусоидальной волны дороги, в то время как модифицированные или квазиинверторы недороги.

Эти модифицированные инверторы генерируют прямоугольную волну и не используются для питания чувствительного электронного оборудования. Здесь построена простая схема инвертора, управляемая напряжением, использующая силовые транзисторы в качестве переключающих устройств, которая преобразует сигнал 12 В постоянного тока в однофазный 220 В переменного тока.

Принцип, лежащий в основе этой схемы

Основная идея, лежащая в основе каждой схемы инвертора, состоит в том, чтобы создавать колебания с использованием заданного постоянного тока и передавать эти колебания через первичную обмотку трансформатора путем усиления тока.Это первичное напряжение затем повышается до более высокого напряжения в зависимости от количества витков в первичной и вторичной катушках.

Также получите представление о схеме преобразователя постоянного тока 12 В в 24 В

Схема преобразователя с использованием транзисторов

Преобразователь 12 В постоянного тока в 220 В переменного тока также может быть спроектирован с использованием простых транзисторов. Его можно использовать для питания ламп мощностью до 35 Вт , но его можно использовать для управления более мощными нагрузками, добавив больше полевых МОП-транзисторов.

Инвертор, реализованный в этой схеме, представляет собой преобразователь прямоугольной формы и работает с устройствами, которым не требуется чистый синусоидальный переменный ток.

Принципиальная схема

Необходимые компоненты

• Аккумулятор 12 В
• МОП-транзистор IRF 630-2
• 2N2222 Транзисторы
• 2,2 мкФ конденсаторы-2
• Повышающий резистор
• 12–220 В трансформатор с ответвлением от центра .

Рабочий

Схему можно разделить на три части: генератор, усилитель и трансформатор. Требуется генератор на 50 Гц, так как частота переменного тока составляет 50 Гц.

Этого можно достичь, сконструировав нестабильный мультивибратор, который генерирует прямоугольную волну с частотой 50 Гц. В цепи R1, R2, R3, R4, C1, C2, T2 и T3 образуют генератор.

Каждый транзистор генерирует инвертирующие прямоугольные волны. Значения R1, R2 и C1 (R4, R3 и C2 идентичны) будут определять частоту. Формула для частоты прямоугольной волны, генерируемой нестабильным мультивибратором:

F = 1 / (1,38 * R2 * C1)

Инвертирующие сигналы генератора усиливаются силовыми полевыми МОП-транзисторами T1 и T4.Эти усиленные сигналы подаются на повышающий трансформатор, центральный отвод которого подключен к 12 В постоянного тока.

Выходное видео

Коэффициент трансформации трансформатора должен быть 1:19, чтобы преобразовать 12 В в 220 В. Трансформатор объединяет оба инвертирующих сигнала для генерации переменного выходного сигнала прямоугольной формы 220 В.

К с использованием батареи на 24 В , нагрузки до 85 Вт могут питаться , но конструкция неэффективна. Чтобы увеличить мощность инвертора, необходимо увеличить количество полевых МОП-транзисторов.

Чтобы спроектировать инвертор на 100 Вт, прочтите Простой инвертор на 100 Вт

Схема преобразователя 12 В постоянного тока в 220 В переменного тока с использованием нестабильного мультивибратора

В схемах инвертора можно использовать тиристоры в качестве переключающих устройств или транзисторов. Обычно для приложений малой и средней мощности используются силовые транзисторы. Причина использования силовых транзисторов заключается в том, что они имеют очень низкий выходной импеданс, позволяющий протекать на выходе максимальному току.

Одно из важных применений транзистора — это переключение.Для этого применения транзистор смещен в области насыщения и отсечки.

Когда транзистор смещен в области насыщения, переходы коллектор-эмиттер и коллектор-база смещены в прямом направлении. Здесь напряжение коллектор-эмиттер минимально, а коллекторный ток максимален.

Еще одним важным аспектом этой схемы является генератор. Важное применение 555 Timer IC — это использование в качестве нестабильного мультивибратора.

Нестабильный мультивибратор генерирует выходной сигнал, который переключается между двумя состояниями и, следовательно, может использоваться в качестве генератора.Частота колебаний определяется номиналами конденсатора и резисторов.

[Также прочтите: Как сделать регулируемый таймер]

Принципиальная схема

Принципиальная схема преобразователя 12 В постоянного тока в 220 В переменного тока — ElectronicsHub.Org

Компоненты цепи

• V1 = 12 В
• R1 = 10 кОм
• R2 = 150 кОм
• R3 = 10 Ом
• R4 = 10 Ом
• Q1 = TIP41
• Q2 = TIP42
• D1 = D2 = 1N4007
• C3 = 2200 мкФ
• T1 = повышающий трансформатор 12 В / 220 В

Описание схемы

Конструкция осциллятора: В качестве генератора можно использовать нестабильный мультивибратор.Здесь сконструирован нестабильный мультивибратор с таймером 555. Мы знаем, что частота колебаний таймера 555 в нестабильном режиме определяется выражением:

f = 1,44 / (R1 + 2 * R2) * C

, где R1 — сопротивление между выводом разряда и Vcc, R2 — сопротивление. сопротивление между разрядным выводом и пороговым выводом, а C — это емкость между пороговым выводом и землей. Также рабочий цикл выходного сигнала определяется следующим образом:

D = (R1 + R2) / (R1 + 2 * R2)

Поскольку наше требование составляет f = 50 Гц и D = 50% и предполагается, что C равно 0.1 мкФ, мы можем рассчитать, что значения R1 и R2 составляют 10 кОм и 140 кОм соответственно. Здесь мы предпочитаем использовать потенциометр 150K для точной настройки выходного сигнала.

Также между выводом управления и землей используется керамический конденсатор емкостью 0,01 мкФ.

Схема коммутации: Наша главная цель — разработать сигнал переменного тока напряжением 220 В. Это требует использования мощных транзисторов, чтобы обеспечить прохождение максимального количества тока к нагрузке. По этой причине мы используем силовой транзистор TIP41 с максимальным током коллектора 6А, где ток базы равен току коллектора, деленному на коэффициент усиления постоянного тока.Это дает ток смещения около 0,4 А * 10, то есть 4 А. Однако, поскольку этот ток больше максимального тока базы транзистора, мы предпочитаем значение меньше максимального тока базы. Предположим, что ток смещения равен 1А. Тогда резистор смещения равен

R _b = (V _cc — V _{BE (ON)} ) / I _bias

Для каждого транзистора V _{BE (ON)} равен около 2В. Таким образом, R _b для каждого рассчитывается как 10 Ом.Поскольку диоды используются для смещения, прямое падение напряжения на диодах должно быть равно прямому падению напряжения на транзисторах. По этой причине используются диоды 1N4007.

Конструкция транзисторов PNP и NPN одинакова. Мы используем силовой транзистор PNP TIP42.

Конструкция выходной нагрузки: Поскольку выход схемы переключения является выходом с широтно-импульсной модуляцией, он может содержать гармонические частоты, отличные от основной частоты переменного тока.По этой причине необходимо использовать электролитный конденсатор, чтобы пропускать через него только основную частоту. Здесь мы используем электролитный конденсатор емкостью 2200 мкФ, достаточно большой, чтобы отфильтровать гармоники. Поскольку требуется выходное напряжение 220 В, предпочтительно использовать повышающий трансформатор. Здесь используется повышающий трансформатор 12 В / 220 В.

Работа цепи преобразователя постоянного тока 12 В в переменный 220 В

• Когда это устройство питается от батареи 12 В, таймер 555, подключенный в нестабильном режиме, выдает прямоугольный сигнал с частотой 50 Гц.
• Когда на выходе высокий логический уровень, диод D2 будет проводить, и ток пройдет через диоды D1, R3 на базу транзистора Q1.
• При этом транзистор Q1 будет включен. Когда выход находится на низком логическом уровне, диод D1 будет проводить, и ток будет течь через D1 и R4 к базе Q2, вызывая его включение.
• Это позволяет создавать постоянное напряжение через первичную обмотку трансформатора с чередующимися интервалами. Конденсатор обеспечивает требуемую основную частоту сигнала.
• Этот сигнал 12 В переменного тока на первичной обмотке трансформатора затем повышается до сигнала 220 В переменного тока на вторичной обмотке трансформатора.

Применение схемы преобразователя 12 В постоянного тока в 220 В переменного тока

1. Эту схему можно использовать в автомобилях и других транспортных средствах для зарядки небольших аккумуляторов.
2. Эту схему можно использовать для управления двигателями переменного тока малой мощности.
3. Ее можно использовать в солнечной энергетической системе.

Ограничения

1. Поскольку используется таймер 555, выходной сигнал может незначительно изменяться в пределах требуемого рабочего цикла 50%, т.е.е. Трудно достичь точного сигнала 50% рабочего цикла.
2. Использование транзисторов снижает КПД схемы.
3. Использование переключающих транзисторов может вызвать перекрестные искажения выходного сигнала. Однако это ограничение было до некоторой степени уменьшено за счет использования смещающих диодов.

Примечание

Вместо таймера 555 можно использовать любой нестабильный мультивибратор. Например, эти схемы также могут быть построены с использованием нестабильного мультивибратора 4047, выходной ток которого усиливается и подается на трансформатор.

[Читать: Солнечный инвертор для дома ]

Простая схема инвертора от 12 В до 220 В с использованием полевого МОП-транзистора IRFZ44

Что такое схема инвертора?

Схема инвертора может преобразовывать сигнал постоянного тока с номинальным напряжением (9 В, 12 В) в значительно более высокий сигнал переменного тока с желаемым уровнем напряжения (220 В). В случае сбоя питания инвертор очень полезен в качестве резервного источника питания, и, если он оптимально заряжен, он также позволит вам использовать ваш компьютер, телевизор, освещение, электроинструменты, бытовые приборы и другие электрические удобства помимо питания всего устройства. жилой дом.Итак, в сегодняшнем руководстве мы рассмотрим пошаговый процесс создания простой схемы инвертора с 12 В на 220 В с использованием двух полевых МОП-транзисторов IRFZ44.

Эта схема инвертора работает по принципу преобразования чистого сигнала постоянного тока в свободно бегущую прямоугольную волну с помощью схемы мультивибратора, работающей в нестабильном режиме. Избыточное среднеквадратичное значение выходного прямоугольного сигнала затем прерывается в желаемый синусоидальный сигнал переменного тока с помощью прерывателя AMV, такого как IRFZ44.IRFZ44 — это N-канальный полевой МОП-транзистор с быстрой коммутацией с высоким током стока 49 А и низким сопротивлением сопротивления 17,5 МОм.

[спонсор_1]

JLCPCB — ведущая компания по производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, обслуживание и время). Мы настоятельно рекомендуем заказывать печатные платы в JLCPCB, все, что вам нужно сделать, это просто загрузить файл Gerber и загрузить его на веб-сайт JLCPCB после создания учетной записи, как указано в видео выше, посетите их веб-сайт, чтобы узнать больше! .

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали:

Чтобы заказать специальные печатные платы по невероятно высокой цене, посетите: www.jlcpcb.com

IRFZ44 Распиновка

Полезные шаги

1) Спроектируйте компоновку печатной платы для инвертора, используя любой инструмент CAD для печатных плат. Чтобы узнать больше о последних бесплатных инструментах САПР для печатных плат 2020 года, пожалуйста, обратитесь к нашей предыдущей статье, нажав здесь.

2) Припаяйте все компоненты к печатной плате.

3) Припаяйте два провода с выходом полевых МОП-транзисторов IRFZ44 и еще один с выходом схемы делителя напряжения 220 Ом.

4) Припаиваем зажим аккумулятора (провода).

5) Припаяйте выход схемы инвертора повышающим трансформатором ТТ.

6) Включите питание и проверьте цепь с помощью светодиодной лампы 220 В.

Схема подключения преобразователя частоты

от 12В к 220В

Рабочее объяснение

В этой схеме используется мультивибратор, работающий в нестабильном режиме, для генерации свободно бегущей прямоугольной волны.При включении схемы с использованием аккумулятора 12 В, сигнал прямоугольной формы генерируется схемой мультивибратора, но для того, чтобы устройство переменного тока работало без каких-либо проблем, нам требуется чистый синусоидальный сигнал переменного тока.

Это достигается за счет подачи прямоугольного сигнала с выхода схемы мультивибратора на два полевых МОП-транзистора IRFZ44, что прерывает избыточное среднеквадратичное значение выходного прямоугольного сигнала в несколько зашумленный синусоидальный сигнал. Затем выходной синусоидальный сигнал подается на повышающий трансформатор с 12 В на 220 В, который повышает напряжение до желаемого уровня переменного тока 220 В.Вы можете подключить конфигурацию LC параллельно к выходу трансформатора, чтобы еще больше уменьшить шум и улучшить форму выходного сигнала переменного тока.

Приложения

• Используются в таких устройствах, как центробежные вентиляторы, насосы, смесители, экструдеры, испытательные стенды. конвейеры, насосы-дозаторы. и оборудование для обработки паутины

Gerber Files

Вы можете загрузить файлы gerber для схемы по приведенной ниже ссылке:

См. Также: Цепь автоматического аварийного освещения с использованием реле 5В | Советы и методы устранения неполадок печатных плат — полное руководство | Как сделать бесконтактный дозатор дезинфицирующего средства для рук

Как собрать самодельный инвертор мощности

Принцип работы инвертора

Инвертор можно рассматривать как грубую форму ИБП.Очевидно, что в основном инвертор используется только для питания обычных электроприборов, таких как освещение и вентиляторы, во время сбоя питания.

Как следует из названия, основная функция инвертора — преобразовывать входное постоянное напряжение (12 В постоянного тока) в переменное напряжение гораздо большей величины (обычно 110 или 220 В переменного тока).

Прежде чем научиться создавать инвертор, давайте сначала разберемся со следующими основными элементами инвертора и принципом его работы:

Oscillato r: Генератор преобразует входной постоянный ток (постоянный ток) от свинцово-кислотной батареи в колебательный ток или прямоугольная волна, которая подается на вторичную обмотку силового трансформатора.В данной схеме для секции генератора используется IC 4049.

Трансформатор : здесь приложенное колебательное напряжение повышается в соответствии с соотношением обмоток трансформатора, и переменный ток, намного превышающий входной источник постоянного тока, становится доступным на первичной обмотке или на выходе инвертора.

Зарядное устройство: Во время резервного питания, когда батарея сильно разряжена, секция зарядного устройства используется для зарядки батареи после восстановления сети переменного тока.

* Заявление об ограничении ответственности: Этот проект следует выполнять на свой страх и риск и рекомендуется тем, у кого есть опыт построения собственных схем. Ни автор статьи, ни Bright Hub Engineering не несут ответственности за негативные последствия этого руководства.

Как собрать инвертор

Чтобы четко понять, как построить инвертор, давайте рассмотрим следующие простые детали конструкции:

• Согласно принципиальной схеме сначала завершите сборку секции генератора, состоящей из более мелких деталей и IC.Лучше всего это сделать, соединив вместе выводы компонентов и припаяв стыки.

• Затем установите силовые транзисторы в алюминиевые радиаторы с просверленными отверстиями. Они изготавливаются путем разрезания алюминиевого листа на заданные размеры и сгибания их по краям, чтобы его можно было зажать.

• Не устанавливайте транзисторы непосредственно на радиаторы. Используйте слюдяную изоляцию, чтобы избежать прямого контакта и короткого замыкания транзисторов друг с другом и с землей.

• Прикрепите блок радиатора к основанию хорошо вентилируемого прочного толстого металлического корпуса.

• Также закрепите силовой трансформатор рядом с радиаторами с помощью гаек и болтов.

• Теперь подключите соответствующие точки собранной печатной платы к силовым транзисторам на радиаторах.

• Наконец, подключите выходы силового транзистора ко вторичной обмотке силового трансформатора.

• Завершите строительство, установив и соединив внешнюю электрическую «арматуру», такую ​​как предохранители, розетки, переключатели, сетевой шнур и входы батареи.

• Дополнительная отдельная цепь питания с 12В / 3А. При необходимости внутри можно добавить трансформатор для зарядки аккумулятора (см. схему).

Описание схемы

Чтобы лучше понять, как построить инвертор, важно узнать, как работает схема, выполнив следующие шаги:

• Ворота N1 и N2 IC 4049 настроены как генератор. Он выполняет основную функцию подачи прямоугольных импульсов в секцию инвертора.

• Шлюзы N3… N6 используются в качестве буферов, так что схема не зависит от нагрузки.

• Переменное напряжение от буферного каскада подается на базу транзисторов усилителя тока Т1 и Т2. Эти транзисторы проводят в соответствии с приложенным переменным напряжением и усиливают его до базы выходных транзисторов T3 и T4.

• Эти транзисторы выходной мощности колеблются на полную мощность, поочередно передавая все напряжение батареи на каждую половину вторичной обмотки.

• Это вторичное напряжение индуцируется в первичной обмотке трансформатора и повышается до мощного 230 вольт (переменного тока). Это напряжение используется для питания выходной нагрузки.

Процедура тестирования

Вы можете дополнительно понять, как построить инвертор, сконцентрировавшись на следующей процедуре тестирования, приведенной в пошаговом порядке ниже:

• Начните процедуру тестирования, подключив Лампочка на 100 ватт на выходном патроне инвертора

• Вставьте 15 ампер./ Предохранитель 12 В внутри держателя предохранителя

• Наконец, подключите автомобильный аккумулятор 12 В к батарейным входам инвертора.

• Если все соединения выполнены правильно, лампочка мощностью 100 Вт должна сразу же ярко загореться.

• Оставьте инвертор включенным в течение часа и дайте аккумулятору разрядиться через лампочку

• Затем переведите данный тумблер в режим зарядки, проверьте показания счетчика,

• Измеритель должен показывать ток зарядки батареи.

• Показания счетчика должны постепенно снизиться до нуля по прошествии некоторого времени, подтверждая, что аккумулятор полностью заряжен и готов к следующему циклу.

Цепь инвертора 500 Вт, от 12 В до 220 В

Это выходная цепь инвертора мощностью 500 Вт. Он преобразует 12 В постоянного тока в 220 В 50 Гц. Соорудить его можно легко и недорого. Друзья любят это. Потому что нравится работать на открытом воздухе или использовать хранилище резервных копий при необходимости. По большей части это схемы малой мощности, которые не подходят для практического применения.

Мои друзья сказали, что он будет около 500 Ватт. Это хороший размер. Также можно использовать с телевизионными приемниками и лампочками.

Как это работает

При поиске схемы. У меня болит голова. Если вы новичок или я не могу покупать дорогие схемы хорошего качества. Требуется только один транзистор. Или если есть свободное время. Хочу построить старую схему, снова живую. Эта схема удовлетворит все ваши потребности.

Это простая схема. По тому же принципу я беру напряжение батареи 12 В, чтобы создать генератор с частотой около 100 Гц, и перехожу к схеме с двумя делителями частоты только 50 Гц.И запустите параллельно 10-амперный трансформатор с транзистором 10 x 2N3055. На один транзистор приходится 2А, когда я использую 10 транзисторов или 5 пар приводов с большим током на выходе.

Сложность схемы, но принцип не в ней, а в количестве транзисторов на базовом, купить легко. Возможна доработка 100-ваттного инвертора Под размер транзисторов и трансформаторов.

---

Примечание:
1. Аккумулятор для этих проектов.
Если вам нужна выходная мощность 500 Вт.Ваша батарея должна быть 45 Ач. (500 Вт / 12 В = 41 А).
Максимальный ток в течение 1 часа.

2. Зарядное устройство для солнечных батарей (18 вольт солнечного напряжения)
Полная мощность восхода солнца в день около 5 часов.
Итак, вам нужен ток от солнечной батареи (45 А / 5 часов = 9 А)
или 9 А x 18 В = 160 Вт.

Изучите другие схемы инвертора

Вам это сложно? Давайте посмотрим на простую схему получше.

Make 555 Схема инвертора

Вы хотите изучить простую схему инвертора? Выходная мощность около 50 Вт.И используя несколько деталей и небольшую схему.

Вот схема инвертора IC 555. Из-за использования таймера 555 и полевого МОП-транзистора в качестве основного. Я экспериментирую, чтобы получилось хорошо.

Схема преобразователя постоянного тока в переменный

Используя CD4047 и MOSFET, максимальная выходная мощность транзисторов составляет 60 Вт.
Этот способ легко сделать, он маленький.

12 вольт автомобильного аккумулятора, преобразованный в переменный ток 220 В 60 Вт. Затем легко нанесите на бытовую технику. И портативность легко из-за малого. Внутри схемы мы используем CD4047 и BD249 в качестве основной части, так же как и мини-схему.

Как сделать простую принципиальную схему инвертора за 5 минут

На двух схемах ниже используйте только 2 транзистора, 2 резистора и один трансформатор. Они могут преобразовывать 12 В постоянного тока от батареи в 220 В или 120 В переменного тока для использования небольших лампочек или ламп мощностью не более 10 Вт.

Также для вас схема инвертора мощностью 500 Вт

Если вы думаете, что эта схема недостаточно хороша. Для вашей работы. Трудно найти оборудование. У тебя его сейчас нет. Эти схемы можно увидеть ниже.Возможно, вам это подойдет.

1. Инвертор 500 Вт от 12 В до 220 В с помощью IC 4047 + 2N3055

Используя эту схему, вы можете преобразовать входное напряжение 12 В постоянного тока в 220 В переменного тока. В этой схеме
используется схема 4047 для генерации прямоугольной волны 50 Гц и усиления тока
, а затем усиления напряжения с помощью ступенчатого трансформатора.

Как рассчитать номинал трансформатора

Основная формула: P = VI , а между входом и выходом трансформатора
мы имеем
Входная мощность = Выходная мощность

Например, если нам нужна выходная мощность 220 Вт при 220 В, тогда мы нужен 1А на выходе.
Тогда на входе у нас должно быть не менее 18,3 В при 12 В, потому что: 12 В * 18,3 =
220 В * 1

Таким образом, вам нужно намотать повышающий трансформатор с 12 В на 220 В, но входная обмотка
должна выдерживать 20 А.

2. Схема инвертора MOSFET мощностью 500 Вт

As Схема инвертора мощностью 200 Вт . Мы используем Q1, Q2 — МОП-транзистор действует как выходная мощность. Он выдерживает токи до 18 А. Согласно свойствам, указанным в таблице на Рисунке 2. Если схема полностью работоспособна с максимальной мощностью 12 В x 18 А = 216 Вт.Но на практике схема должна наработать, может выйти из строя. Поэтому он рассчитан на работу до 200 Вт.

Так как нам нужен ток более 40А. Но силовой МОП-транзистор одинарный, способен выдерживать ток 18А, поэтому должно быть 3 шт. А при проектировании схемы в двухтактной модели таким образом требуется 3 пары полевых МОП-транзисторов.

У нас есть выходной ток до 54A, который может выдерживать более высокие требования, чем 14A. Это хорошо для работы схемы. Потому что каждый силовой МОП-транзистор не будет перегружен.И минимум тепла от мосфета, срок службы жизненного контура.

Затем см. Принципиальную схему ниже:

Принципиальная схема этого проекта

Это полная компоновка компонентов

Вы можете посмотреть больше: Схема силового инвертора MOSFET мощностью 500 Вт

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ EMAIL

Я всегда стараюсь сделать Electronics Learning Easy .

Самодельный инвертор DIY Arduino 555 схема таймера

0.0 Базовое вступление

Как дела, друзья, добро пожаловать обратно. Сегодня мы рассмотрим очень простую схему, но тоже довольно интересную. Если вы увлекаетесь электроникой, держу пари, что вы слышали об инверторах. У нас есть выпрямители, которые передают напряжение переменного тока в напряжение постоянного тока, а затем у нас есть инверторы, которые передают напряжение постоянного тока в переменный. Силовой инвертор или инвертор — это электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный (AC). Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы.Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы. Статические инверторы не используют движущиеся части в процессе преобразования.

Итак, сегодня мы увидим, как работает инвертор и как получить выходное напряжение переменного тока от батареи 12 В. Так, например, если вы находитесь в машине и вам нужно 220 В для зарядки ноутбука, это будет очень полезная схема, поскольку она будет обеспечивать 220 В переменного тока от 12 В постоянного тока.Итак, приступим.

1.0 Что нам нужно?

Я немного расскажу обо всех компонентах. Ниже представлены фотографии некоторых компонентов. Для получения более подробной информации перейдите на страницу с полным списком деталей. Там вы найдете все компоненты, цены и различные варианты.

Смотрите полный список деталей здесь:

Как дела, друзья, добро пожаловать обратно. Несколько месяцев назад я купил инвертор, указанный ниже, в местном магазине. Давайте откроем и посмотрим, что внутри.Как я уже догадалась, у нас есть трансформатор и несколько полевых МОП-транзисторов. Я подаю на вход 12 В в качестве напряжения автомобильного аккумулятора и подключаю осциллограф к выходу. Как и ожидалось, у меня есть выход переменного тока 220 В и 60 Гц, а также, как и ожидалось, не идеальная синусоидальная волна, как вам может дать обычная домашняя выходная розетка. Это означает, что здесь происходит какое-то прямоугольное переключение, поэтому я решил попробовать свой собственный проект инвертора, поэтому я попробовал некоторые схемы, которые я нашел в Интернете. Давайте отложим это в сторону и начнем обучение.

1.0 Инвертор Arduino

Сначала я объясню вам, как работает простой инвертор. Затем мы смоделируем схему с помощью Arduino и, наконец, сделаем ее постоянной с помощью схемы таймера 555.
Прежде чем мы начнем, информируем. Даже эта схема будет иметь низкую мощность, но высокое напряжение может повредить вам. Итак, если вы в чем-то не уверены или не используете подходящие инструменты, не включайте схему. Дважды проверьте соединения перед подачей питания и никогда, никогда не прикасайтесь к выходу переменного тока.Я уже сделал это для вас, поэтому вам не нужно этого делать. Боль безумная.

Итак, давайте посмотрим, как работает инвертор. Мы рассмотрим базовую схему инвертора только с двумя переключателями, в данном случае с двумя N-канальными МОП-транзисторами, поэтому на выходе будет не идеальное синусоидальное напряжение переменного тока, как в домашней розетке, а скорее прямоугольная волна. Поэтому не используйте этот инвертор с высокотехнологичной электроникой, для которой нужна идеальная синусоида. Эта схема полезна для зарядных устройств мобильных устройств и ноутбуков, лампочек малой мощности и т. Д. Как потому, что это низкое энергопотребление, так и из-за отсутствия идеального синусоидального выходного сигнала.

Итак, у нас есть напряжение 12 В постоянного тока с одной стороны, и нам нужны колеблющиеся 220 вольт, а также 60 герц на выходе. Для этого мы будем использовать трансформатор, подобный приведенному выше, с одной катушкой на выходе и другой на входе, но катушка на входе разделена пополам таким образом, что средний контакт будет основным входом, а затем мы имеют два выхода.
Итак, давайте теперь представим, что на каждом выходе мы добавляем переключатель в качестве кнопки, подключенной к заземлению, а средний контакт подключен к 12 В.Если мы замкнем верхний переключатель, ток будет проходить только через первую первичную катушку. Таким образом, магнитный поток индуцируется в одном направлении. Сердечник трансформатора будет передавать этот магнитный поток на вторичную катушку, и, как мы все знаем, выходное напряжение трансформатора будет определяться следующей формулой, где N — количество витков каждой катушки.

Но мы также знаем, что трансформаторы не работают с постоянным напряжением, поэтому ток на выходе будет индуцироваться только при изменении магнитного потока.
Статический магнитный поток, подобный этому, который мы применяем прямо сейчас, не будет индуцировать ток в катушке. Только вначале, когда кнопка нажата, в катушке будет индуцироваться ток в течение короткого периода времени. Итак, нам обязательно нужно замкнуть и разомкнуть переключатель, чтобы получить напряжение переменного тока на выходе. Таким образом, включение и выключение этих двух переключателей, один инвертированный в другой, создаст хороший колеблющийся магнитный поток внутри сердечника трансформатора. Этот магнитный поток вызовет ток во вторичной катушке, как гласит закон Фарадея.Итак, если у нас есть ток, у нас есть падение напряжения.
Используя приведенную выше формулу, мы можем узнать количество витков для каждой катушки. Мы знаем, что на входе будет 12 В от батареи, и давайте сделаем первичную катушку на 100 витков. Если мы хотим, чтобы на выходе было 220, нам понадобится вторичная обмотка на 1833 витка.

1.1 Схема

Вот и все. Все, что нам нужно сделать, это быстро переключить эти два переключателя, чтобы получить переменное напряжение с помощью трансформатора. Как быстро ты говоришь? Обычно напряжение домашней розетки составляет от 50 до 60 герц.Это означает, что мы должны включать и выключать каждый переключатель примерно 120 раз в секунду и получать частоту 60 герц.
Хорошо, разумеется, в схеме не будет таких переключателей. Вместо этого мы будем использовать полевые МОП-транзисторы. Подайте напряжение на его затвор, и он будет активирован как переключатель, позволяющий току проходить от стока к истоку, в случае этого полевого МОП-транзистора IRFZ44 N.

Для первого теста мы будем использовать Arduino, чтобы подать сигнал квадрата на затвор каждого полевого МОП-транзистора.Мы знаем, что два сигнала должны быть инвертированы друг относительно друга, поэтому, когда один высокий, другой низкий и наоборот.
Мы также знаем, что полевые МОП-транзисторы будут работать при напряжении 12 вольт, а Arduino — при напряжении 5 В. Итак, если мы хотим также подать 12 В на затвор MOSFET, нам придется использовать драйвер MOSFET. Самым основным драйвером полевого МОП-транзистора в данном случае будет транзистор BJT NPN, подобный тому, который показан на схеме на затворе каждого полевого МОП-транзистора. Подтягивающий резистор подключен к 12 В, поэтому, когда транзистор NPN (BC547) выключен, напряжение на затворе будет 12 В.Но когда мы активируем транзистор NPN, напряжение упадет на землю. Таким образом, мы могли получить прямоугольную волну со значениями от 0 до 12 вольт и применить ее к затвору MOSFET.

1,2 Тест

Я смонтирую эту следующую схему на один из моих макетов для тестов. Подключите базу двух NPN-транзисторов к контактам 3 и 5 Arduino с резистором 100 Ом к каждому. Не забудьте разделить заземление между Arduino и схемой.

Вот и все.Два полевых МОП-транзистора IRFz44 N, драйверы BJT с подтягиванием до 12 В, трансформатор, большая входная емкость, чтобы обеспечить стабильный вход, Arduino здесь и конденсатор 400 В на выходе для сглаживания прямоугольного сигнала. Я загружаю следующий небольшой код в Arduino. Как мы видим, у нас есть два контакта, цифровые контакты 3 и 5, определенные как выходы. Я установил высокий уровень на одном выводе и низкий уровень на другом, а через 8 мс я делаю обратное и добавляю еще 8 мс задержки. Это даст мне квадратный сигнал 62 Гц на этих контактах, как мы можем видеть здесь, на моем осциллографе.

См. Пример кода здесь:

Я получил свой трансформатор от старых зарядных устройств на 12 В, которые были у меня в мастерской. Если хотите, можете намотать собственный трансформатор. Поскольку вы, вероятно, захотите носить эту схему в своей машине, вы захотите использовать небольшие трансформаторы, но в моем случае, для этого примера, у меня есть большой, также с металлическим сердечником. Для большей эффективности попробуйте использовать ферритовый сердечник.

В любом случае, я сделал все подключения, загрузил код и подключил люминесцентную лампу мощностью 15 Вт на выходе.Для этой лампочки требуется напряжение 220 В и 60 Гц, так что давайте посмотрим, работает ли наша схема. Я подаю 12В на вход и готово. Свет включается без проблем. Я подключу осциллограф к выходу, и мы увидим размах напряжения 220 В на выходе. Итак, инвертор работает.

Кстати, это инвертор очень малой мощности. Я пробовал лампочки большей мощности, но ничего не вышло. Я измерил сопротивление первичной обмотки трансформатора, и оно составляет около 6 Ом, поэтому, приложив к этой катушке 12 В, будет проходить ток около 2 ампер.Таким образом, 12 В умножить на 2 А равно входной мощности около 24 Вт. Конечно, это идеальная мощность. Я не рассчитал реальную мощность для этой цепи.

Итак, использование Arduino не будет таким эффективным. В этом примере я запитал Arduino с помощью USB-кабеля, но в реальном инверторе я должен также питать его от батареи. А при этом батарея разряжается еще быстрее, поскольку Arduino использует линейный стабилизатор напряжения на 5 и 3,3 вольт, что совершенно неэффективно. Итак, как создать наш квадратный сигнал без Arduino?

См. Схему 555: Принципиальная схема инвертора

220Vdc в 220Vac / Как сделать преобразователь постоянного тока 12v в 220V AC / Конструкция схемы инвертора? / На рис.2, существует печатная схема с макетом предыдущего и следующего поста от инвертора постоянного тока к переменному току.

Принципиальная схема инвертора 220 В постоянного тока в 220 В переменного тока / Как сделать преобразователь постоянного тока 12 В в переменный ток 220 В / Конструкция схемы инвертора? / На рис.2 представлена ​​печатная схема с расположением предыдущего и следующего поста от преобразователя постоянного тока в переменный. . Принципиальная схема, показанная выше, представляет собой испытанную схему инвертора от 12 В постоянного тока до 220 В переменного тока. Принципиальная схема ниже, просто используйте только 2 транзистора, 2 резистора и один трансформатор.Принципиальная схема инвертора от 12В до 230В: инвертор от 12В до 220В переменного тока. Схема инвертора постоянного тока в переменный.

Эта схема инвертора с ШИМ имеет входное напряжение 12 В, выходное напряжение 220 В и выходную мощность 250 Вт. Этот самодельный преобразователь с 12 В на 220 В построен на CMOS 4047, который является основным компонентом этого небольшого преобразователя напряжения, который преобразует 12 В постоянного тока в 220 В переменного тока. Посмотрите на фото, как подключить батареи и откуда взять провод 24В. На рис.2 представлена ​​печатная схема с разводкой предыдущего и следующего поста от инвертора постоянного тока к переменному току.Он использует 4 МОП-транзистора irf840, микросхему SG3525 с драйвером opto pc817.

Схема инвертора 12 В постоянного тока в 220 В переменного тока от i2.wp.com Они могут преобразовать 12 В постоянного тока из батареи в 220 В переменного тока или 120 В переменного тока в. Я не уверен в том, о чем вы спрашиваете, но посмотрите на это. Он использует 4 МОП-транзистора irf840, микросхему SG3525 с драйвером opto pc817. Схема инвертора от 12 до 220 в постоянного тока в инвертор переменного напряжения с использованием схемы tl494 ic и mosfet-транзисторов irfz44n. Я пробовал и проверял эту схему, способную включать свет на 220 в, зарядное устройство для телефона и некоторые электронные устройства.Схема инвертора постоянного тока в переменный. Вам доступен широкий спектр схем инверторов от 12 до 220 В, таких как выходная мощность, тип и тип выхода. Для тех, кто задается вопросом: да, я сам разработал концепцию схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, так как я понятия не имею, как писать программы для программирования, я даже заплатил ему деньги за эту работу, поскольку никто не работает на бесплатно в наши дни. В этой инверторной схеме мощностью 300 Вт, которая может преобразовать 24 В постоянного тока в 220 В переменного тока.

Посмотрите на фото, как подключить батареи и откуда взять провод 24В.

Для тех, кому интересно, да, я сам разработал концепцию схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, так как я понятия не имею, как писать программы для программирования, я даже заплатил ему деньги за эту работу, так как никто в наши дни работает бесплатно. Я понял схему, но что такое вход от 12 В до 220 В, пожалуйста, очистите мои сомнения, спасибо. Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже.Эта схема инвертора с ШИМ имеет входное напряжение 12 В, выходное напряжение 220 В и выходную мощность 250 Вт. Принципиальная схема, показанная выше, представляет собой испытанную схему инвертора от 12 В постоянного тока до 220 В переменного тока. Подключение и проверка простого инвертора. 4047 применяется как нестабильный мультивибратор. Абсолютно бесплатные электронные схемы, схемы, схемы и проекты. Я использовал транзисторы bd651 вместо bd699. Схема инвертора постоянного тока в переменный. Вот принципиальная схема инвертора мощностью 100 Вт от 12 В до 220 В переменного тока. С этой схемой вы можете использовать 12 В.Схема преобразователя постоянного тока в переменный с 12 до 220 В.

Он преобразует 220 В постоянного тока в 220 В переменного тока. Вот принципиальная схема инвертора мощностью 100 Вт, который преобразует входное напряжение 12 В постоянного тока в выходное напряжение 220 В переменного тока. Трансформатор 220В должен использоваться для выхода напряжения 220В. Используйте его, чтобы запустить мортир, если. На рис.2 представлена ​​печатная схема с разводкой предыдущего и следующего поста от инвертора постоянного тока к переменному току.

Инвертор от 12 В постоянного тока до 220 В переменного тока с принципиальной схемой зарядного устройства от circuititspedia.com Вот принципиальная схема инвертора мощностью 100 Вт, который преобразует входное напряжение 12 В постоянного тока в выходное напряжение 220 В переменного тока. Этот инвертор подходит для опытных пользователей, которым требуется переменное напряжение 220 В общей емкостью. Схема с использованием полноценного транзистора с945 или с1815. Эта схема инвертора с ШИМ имеет входное напряжение 12 В, выходное напряжение 220 В и выходную мощность 250 Вт. Я использовал транзисторы bd651 вместо bd699. 3> r1 — установить рабочий цикл ШИМ на 220 В. Этот самодельный преобразователь с 12 В на 220 В построен на CMOS 4047, который является основным компонентом этого небольшого преобразователя напряжения, который преобразует 12 В постоянного тока в 220 В переменного тока.Инвертор от 12В до 220В переменного тока.

Вот простейшая схема инвертора мощностью 100 Вт для выработки 220 В переменного тока от 12 В постоянного тока.

Эта схема инвертора с ШИМ имеет входное напряжение 12 В, выходное напряжение 220 В и выходную мощность 250 Вт. 4047 применяется как нестабильный мультивибратор. Схема преобразователя постоянного тока в переменный от 12 до 220 В. Простая схема инвертора ШИМ с использованием SG3524. Абсолютно бесплатные электронные схемы, схемы, схемы и проекты. Он использует 2 МОП-транзистора IRFZ44 для управления выходной мощностью и 4047 ic в качестве нестабильного мультивибратора, работающего на частоте около 50.Вам доступен широкий спектр схем инверторов от 12 до 220 В, таких как выходная мощность, тип и тип выхода. Дата начала 27 мая 2007 года. 220 В, полученное на выходе tr1 в указанной выше схеме инвертора 5 кВА, все еще не может использоваться для работы обычных устройств, так как содержание переменного тока Привет, сэр, мне нужно разработать дополнительную схему управления с обратной связью для низкого генератор частоты, который переключает 310vdc на 220vac или будет. Принципиальная схема преобразователя постоянного тока в переменный на 60 ватт.Схема инвертора постоянного тока в переменный. Как сделать схему инвертора 12vdc на 220vac 1000w. Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже.

Я говорю «самый простой», потому что здесь, в этой схеме инвертора, для разработки схемы используется минимальное количество компонентов, что довольно сложно создать такую ​​схему с меньшим количеством компонентов. Я не уверен в том, о чем вы спрашиваете, но посмотрите на это. Для выхода напряжения 110 В используйте трансформатор с номиналом 110 В. 3> r1 — установить рабочий цикл ШИМ на 220 В.Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже.

Преобразователь переменного тока от 4 В до 220 В (с изображениями) | Проекты электроники, датчики движения, электрические … от i.pinimg.com Вот простейшая схема для 100-ваттного инвертора для выработки 220 В переменного тока от 12 В постоянного тока. Я говорю «самый простой», потому что здесь, в этой схеме инвертора, для разработки схемы используется минимальное количество компонентов, что довольно сложно создать такую ​​схему с меньшим количеством компонентов.Трансформатор 220В должен использоваться для выхода напряжения 220В. Абсолютно бесплатные электронные схемы, схемы, схемы и проекты. Схема с использованием полноценного транзистора с945 или с1815. На самом деле я не знаю, но помните ли вы ряд Фурье. Он преобразует 220 В постоянного тока в 220 В переменного тока. Этот самодельный преобразователь с 12 В на 220 В построен на CMOS 4047, который является основным компонентом этого небольшого преобразователя напряжения, который преобразует 12 В постоянного тока в 220 В переменного тока.

Используйте его, чтобы запустить мортирку, если.

Итак, мы сделали инверторную схему с 12 В постоянного тока на 220 В переменного тока.Я говорю «самый простой», потому что здесь, в этой схеме инвертора, для разработки схемы используется минимальное количество компонентов, что довольно сложно создать такую ​​схему с меньшим количеством компонентов. Я понял схему, но что такое вход от 12 В до 220 В, пожалуйста, очистите мои сомнения, спасибо. Используйте его, чтобы запустить мортир, если. Он преобразует 220 В постоянного тока в 220 В переменного тока. Абсолютно бесплатные электронные схемы, схемы, схемы и проекты. На самом деле я не знаю, но помните ли вы ряд Фурье. Принципиальная схема преобразователя постоянного тока в переменный на 60 ватт.Для тех, кто задается вопросом: да, я сам разработал концепцию схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, так как я понятия не имею, как писать программы для программирования, я даже заплатил ему деньги за эту работу, поскольку никто не работает на бесплатно в наши дни. Для выхода напряжения 110 В используйте трансформатор с номиналом 110 В. Он использует 4 МОП-транзистора irf840, микросхему SG3525 с драйвером opto pc817. Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже. Вот простейшая схема инвертора на 100 Вт для выработки 220 В переменного тока от 12 В постоянного тока.

Источник: i.pinimg.com

Итак, мы сделали инверторную схему с 12 В постоянного тока на 220 В переменного тока. На самом деле я не знаю, но помните ли вы ряд Фурье. Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже. 4047 применяется как нестабильный мультивибратор. 3> r1 — установить рабочий цикл ШИМ на 220 В.

Источник: lh4.googleusercontent.com

Схема с использованием полного транзистора c945 или c1815. Принципиальная схема инвертора от 12 В до 230 В: Простая схема инвертора.Он использует 2 МОП-транзистора IRFZ44 для управления выходной мощностью и 4047 ic в качестве нестабильного мультивибратора, работающего на частоте около 50. Они могут преобразовывать 12 В постоянного тока от батареи в 220 В переменного тока или 120 В переменного тока в.

Источник: i.pinimg.com

Я понял схему, но каков вход от 12 В до 220 В, пожалуйста, очистите мои сомнения, спасибо. Драйверные транзисторы необходимо изолировать от радиатора с помощью листов слюды. Инвертор от 12 В до 220 В, 50 Гц. Трансформатор 220В должен использоваться для выхода напряжения 220В.3> r1 — установить рабочий цикл ШИМ на 220 В.

Источник: i2.wp.com

Прямоугольная волна — это оригинальная синусоидальная Фурье-синусоидальная диаграмма различных цепей постоянного и переменного тока. В этой инверторной схеме мощностью 300 Вт, которая может преобразовать 24 В постоянного тока в 220 В переменного тока. Трансформатор 220В должен использоваться для выхода напряжения 220В. Он преобразует 220 В постоянного тока в 220 В переменного тока. С этой схемой вы можете использовать 12 В.

Источник: 2.bp.blogspot.com

Эта схема разработана с использованием комбинации основных компонентов микросхемы cd4047, наконечника транзистора122 и.110–220 в, 50 Гц 60 Гц, источник питания переменного тока постоянного тока, приводы переменного тока, источник питания переменного тока, основы, кабель, часто задаваемые вопросы, преобразователь частоты. Вот раздел схемы, познакомьтесь с основами этого инвертора мощности, сделайте инвертор своими руками. Это сверхмощная конструкция инвертора постоянного / переменного тока с широтно-импульсной модуляцией на микросхеме SG3524. Alibaba.com предлагает 1514 схем инверторов от 12 до 220 В. На рис.2 представлена ​​печатная схема с разводкой предыдущего и следующего поста от инвертора постоянного тока к переменному току.

Источник: i2.wp.com

3> r1 устанавливает рабочий цикл ШИМ на 220 В. 4047 применяется как нестабильный мультивибратор. Для тех, кто задается вопросом: да, я сам разработал концепцию схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, так как я понятия не имею, как писать программы для программирования, я даже заплатил ему деньги за эту работу, поскольку никто не работает на бесплатно в наши дни. Драйверные транзисторы необходимо изолировать от радиатора с помощью листов слюды. Домашние схемы простой инверторной схемы.

Источник: 320volt.com

Трансформатор 220В должен использоваться для выхода напряжения 220В. Принципиальная схема ниже, просто используйте только 2 транзистора, 2 резистора и один трансформатор. В этой инверторной схеме мощностью 300 Вт, которая может преобразовать 24 В постоянного тока в 220 В переменного тока. С этой схемой вы можете использовать 12 В. Для выхода напряжения 110 В используйте трансформатор с номиналом 110 В.

Источник: circuititspedia.com

Это инверторная схема, которая способна преобразовывать 12 В постоянного тока в 220 В переменного тока и может обрабатывать небольшие электронные приборы мощностью около 50 Вт.Подключение и проверка простого инвертора Посмотрите на фото, как подключить батареи и откуда взять провод 24 В постоянного тока. Эта схема инвертора с ШИМ имеет входное напряжение 12 В, выходное напряжение 220 В и выходную мощность 250 Вт. С этой схемой вы можете использовать 12 В.

Источник: i2.wp.com

Я не уверен в том, о чем вы спрашиваете, но посмотрите. Я понял схему, но что такое вход от 12 В до 220 В, пожалуйста, очистите мои сомнения, спасибо. На выводах 10 и 11 мы получаем прямоугольный симметричный сигнал, который усиливается двумя транзисторами Дарлингтона t1 и.Они могут преобразовать 12 В постоянного тока из батареи в 220 В переменного тока или 120 В переменного тока в. Для тех, кто задается вопросом: да, я сам разработал концепцию схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, так как я понятия не имею, как писать программы для программирования, я даже заплатил ему деньги за эту работу, поскольку никто не работает на бесплатно в наши дни.

Источник: electronics-project-hub.com

Схема преобразователя постоянного тока в переменный 12 на 220 В.

Источник: 4.bp.blogspot.com

инвертор от 12 В до 220 В, 50 Гц.

Источник: stone.umelecforum.ru

На выход 220В следует использовать трансформатор 220В.

Источник: 2.bp.blogspot.com

Для вывода напряжения 110 В используйте трансформатор с номиналом 110 В.

Источник: envirementalb.com

На самом деле я не знаю, но помните ли вы ряд Фурье.

Источник: i.pinimg.com

Схема инвертора от 12 В до 220 В преобразователь напряжения постоянного тока в переменный с использованием схемы TL494 IC и МОП-транзисторов irfz44n. Эта схема, которую я опробовал и проверила, способна включать свет на 220 В, зарядное устройство для телефона и некоторые электронные устройства.

Источник: schematics.circuitdiagram.net

Я понял схему, но каков входной сигнал от 12 В до 220 В, пожалуйста, снимите мои сомнения, спасибо.

Источник: i1.wp.com

Принципиальная схема ниже, просто используйте только 2 транзистора, 2 резистора и один трансформатор.

Источник: www.circuitspedia.com

Итак, мы сделали инверторную схему с 12 В постоянного тока на 220 В переменного тока.

Источник: greensolarjapan.yolasite.com

На рис.2 представлена ​​печатная схема с разводкой предыдущего и следующего поста с преобразователя постоянного тока в переменный.

Источник: i.pinimg.com

Инвертор от 12 В до 220 В, 50 Гц.

Источник: i.pinimg.com

На самом деле я не знаю, но помните ли вы ряд Фурье.

Источник: i.pinimg.com

Принципиальная схема преобразователя постоянного тока мощностью 100 Вт в переменный ток приведена ниже.

Источник: i.pinimg.com

Этот инвертор подходит для опытных пользователей, которым требуется переменное напряжение 220 В общей мощностью.

Источник: ethcircuits.com

Вот простейшая схема для 100-ваттного инвертора для генерации 220 В переменного тока от 12 В постоянного тока.

Источник: www.electroschematics.com

Эта схема разработана с использованием комбинации основных компонентов микросхемы cd4047, наконечника транзистора122 и.

Источник: i.pinimg.com

Используйте его, чтобы запустить мортор, если.

Источник: 2.bp.blogspot.com

Эта схема разработана с использованием комбинации основных компонентов микросхемы cd4047, наконечника транзистора122 и.

Источник: i.pinimg.com

На рис.2 представлена ​​печатная схема с разводкой предыдущего и следующего поста с преобразователя постоянного тока в переменный.
