Простые сигнализации своими руками | all-he

В этой статье приведены схемы простейших электронных сигнализаций, сделать которые может каждый, кто хоть в минимальной степени знаком с электроникой или просто умеет держать в руке паяльник. Пригодятся такие сигнализации во многих случаях. Их можно поставить на окнах, если в доме есть маленький ребенок, который может их открыть. На дверях квартиры или гаража охраняемой стоянки. И при срабатывании сторож вызовет милицию. Можно поставить такую сигнализацию и в квартире, если вы дружите с соседями. Даже если вы идете в поход, но не грех раскинуть на ночь охранный шлейф и вокруг лагеря на случай появления диких животных или посторонних.

Первая схема электронной сигнализации проста до крайности, проще уже некуда. Это всего один транзистор, резистор и исполнительно реле. Если предполагается звуковая сигнализация, то вместо реле включают звуковую сирену или ревун.

Принцип работы: Охранный шлейф представляет собой тонкий провод, или замкнутый контакт. Когда провод цел (или контакт замкнут), база транзистора заземлена и транзистор закрыт. Ток между коллектором и эмиттером не протекает.

Если же порвать охранный провод, или разомкнуть контакт, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает реле (или сирена). Выключить ее можно только либо отключив питание, либо восстановив охранный шлейф.
Такую сигнализацию можно использовать для охраны своих вещей, например. В качестве охранного контакта применяют геркон, сигнализацию прячут в боковой карман сумки или рюкзака, а рядом располагают магнит. Если магнит удалить от самой сигнализации (переместить вещь), сирена заверещит на все голоса.

Вторая схема с более продвинутыми пользовательскими функциями

Как и в первом случае, в качестве датчика служит охранный шлейф, нормально замкнутый (в режиме охраны) контакт или геркон, замкнутый магнитным полем. При нарушении шлейфа происходит срабатывание сигнализации и работа ее продолжается до отключения питания. Восстановления шлейфа не приводит к выключению сигнализации, она все равно будет продолжать работать некоторое время. Сигнализация имеет кнопку временной блокировки, необходимой для покидания охраняемой зоны сами владельцем. Сигнализация так же имеет и задержку срабатывания, необходимую для ее выключения владельцем при его входе в охраняемую зону.

Разберем работу схемы. Прежде чем поставить сигнализацию на охрану, Необходимо выключить (разомкнуть) выключатель S1. Его надо установить в потайном месте недалеко от входа. Можно использовать, например, скрытый геркон, который замыкается – размыкается перестановкой какого либо предмета с встроенным в нем магнитом и т.п. Этот выключатель блокирует работу системы и она перестает реагировать на обрыв шлейфа. При уходе, выключатель S1 размыкается и конденсатор С2 начинает заряжаться через резистор R2. Пока конденсатор не зарядится до определенной величины, система «слепая». И у вас есть время покинуть объект, восстановив охранный шлейф или замкнув контакты. Подбирая значения резистора R2 и конденсатора С2 добейтесь приемлемой для себя задержки при выходе.

Если охранный шлейф будет нарушен, то через резистор R1 начнет заряжаться конденсатор С1. Эта пара создает небольшую задержку срабатывания сигнализации, и у хозяина есть время ее нейтрализовать, включив выключатель S1. Необходимо подобрать номиналы резистора и конденсатора для комфортного времени задержки срабатывания.
Если же шлейф нарушен злоумышленником, который не знает как выключить сигнализацию, то через некоторое время после разрыва шлейфа, сигнализация сработает (на обеих входах элемента D1.1 будут по логической «1», соответственно, на выходе «0». Пройдя через инвертор D1.2 он снова станет «1» и откроет транзистор VT1. Транзистор разрядит конденсатор С3 и через инвертор откроет транзистор VT2, который и заставит сработать исполнительное реле или включит сирену.

Даже если злоумышленник быстро восстановит шлейф, то сирена будет продолжать работать, так как конденсатор С3 будет достаточное время заряжаться через резистор R3. Именно номиналы этой пары и определяют время работы сигнализации после восстановлении шлейфа. Если же шлейф не восстановлен, сигнализация будет работать постоянно.
Микросхема — К561ЛА7, транзисторы — любые n-p-n (КТ315, КТ815 и т.д.) Источник питания — любой с напряжением +5 — +15 Вольт. Исполнительное реле или сирена может быть подключена к более мощному источнику питания, нежели сама схема. В режиме ожидания схема тока практически не потребляет (на уровне саморазряда батарей).

Схема простой сигнализации

Сигнализация предназначена для охраны складского помещения. Схема очень проста как в сборке и налаживании, так и в эксплуатации. Работает на сирену для автомобильной сигнализации.

Датчик – контактный, на размыкание (при открывании двери контакты датчика расходятся или отходит постоянный магнит от замыкающего геркона). Постановка и снятие с охраны производится снаружи помещения. Здесь могут быть два варианта. В первом случае роль выключателя сигнализации выполняет тройка болтиков или гвоздиков на наружной поверхности двери, которые нужно замкнуть металлическим предметом, во втором случае это могут быть герконы, замаскированные в обивку двери, деревянную обшивку. В этом случае установка на охрану и снятие с охраны выполняется поднесением к определённому месту ключа – постоянного магнита.
Индикация «включено – выключено» при помощи двух светодиодов разных цветов.
Питается система от источника постоянного тока напряжением 9 … 15V, это может быть сетевой адаптер, аккумулятор или бесперебойная комбинация из адаптера и аккумулятора. Важно, чтобы источник питания был рассчитан на ток, потребляемый сиреной (обычно 0,3 … 1 А)

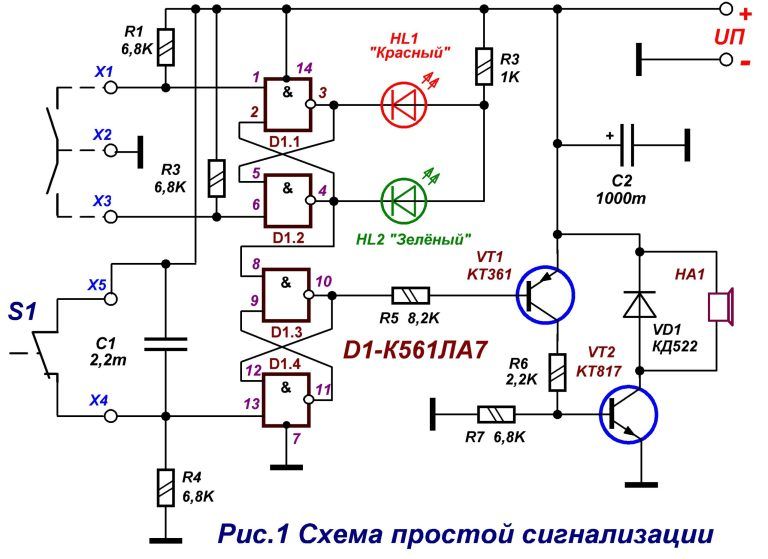

Принципиальная схема показана на Рис.1. Как видно, это два RS-триггера. Первый из них на элементах D1.1 и D1.2 предназначен для выполнения функции выключателя, а второй – на элементах D1.3 и D1.4 несёт функции «охранной защёлки». При размыкании контакта S1 он принимает нулевое состояние, что приводит к открыванию транзисторов VT1 и VT2 и включению сирены НА1.

Звучать будет до тех пор, пока её не выключат.
Включение и выключение производится замыканием точек Х1, Х2, Х3. Для того, чтобы поставить объект на охрану нужно замкнуть точки Х2 и Х3. При этом на вывод 6 D1.2 подаётся логический ноль. Триггер D1.2-D1.2 переключается в единичное состояние и позволяет второму триггеру (D1.3-D1.4) быть установленным в нулевое состояние при подаче уровня логического нуля на вывод 13 D1.4. При постановке на охрану зажигается светодиод HL1 красного цвета. Чтобы выключить сигнализацию или снять объект с охраны нужно замкнуть точки Х1 и Х2, при этом зажигается светодиод HL2 зелёного цвета. Логический ноль подаётся на вывод 8 D1.3 и триггер D1.3-D1.4 принудительно устанавливается в единичное положение и удерживается в нём.
Вся схема (кроме источника питания и сирены) собрана на одной печатной плате с односторонним размещением печатных дорожек.
Микросхему К561ЛА7 можно заменить аналогом серии К1561ЛА7 или импортным. Если используется микросхема К176ЛА7, то напряжение источника питания не должно быть больше 10-11V.
Светодиоды – импортные, их можно заменить любыми светодиодами общего применения, видимого спектра и разного цвета. Можно один из светодиодов убрать, например HL2, тогда HL1 будет индицировать включение на охрану.
Транзистор KT361 можно заменить аналогичным КТ3107. Транзистор КТ817 – на КТ815, КТ819, КТ805, КТ807.

автор Борисов П. А.
источник: ” РАДИОКОНСТРУКТОР “, 01 – 2004, стр.36-37.
