Какие основные характеристики имеет микросхема TDA2822. Каковы преимущества использования TDA2822 в портативных аудиоустройствах. Как правильно подключить TDA2822 для получения качественного звучания.

Содержание

Общие сведения о микросхеме TDA2822

TDA2822 — это интегральный стереофонический усилитель низкой частоты, разработанный компанией STMicroelectronics. Данная микросхема предназначена для применения в портативных аудиоустройствах с батарейным питанием, таких как плееры, радиоприемники, диктофоны и т.п.

Ключевые особенности TDA2822:

  • Низкое напряжение питания: от 1,8 В до 15 В
  • Малое энергопотребление
  • Два независимых канала усиления
  • Выходная мощность до 1 Вт на канал (при напряжении питания 9 В)
  • Минимальное количество внешних компонентов
  • Защита от короткого замыкания
  • Тепловая защита

Преимущества использования TDA2822 в портативной технике

Микросхема TDA2822 обладает рядом важных преимуществ для применения в портативных аудиоустройствах:


  • Возможность работы от одного элемента питания 1,5 В
  • Низкий ток потребления в режиме покоя — всего 4 мА
  • Малые габариты корпуса (8-выводной DIP или SO)
  • Не требует большого радиатора для отвода тепла
  • Хорошее качество звука при малой выходной мощности

Это делает TDA2822 оптимальным выбором для малогабаритных устройств с батарейным питанием, где важны компактность, экономичность и длительное время автономной работы.

Основные электрические характеристики TDA2822

Рассмотрим основные электрические параметры микросхемы TDA2822:

  • Напряжение питания: 1,8-15 В
  • Ток потребления в режиме покоя: 4 мА (при Uпит = 6 В)
  • Максимальный выходной ток: 800 мА
  • Выходная мощность:
    • 0,25 Вт на канал (Uпит = 3 В, Rн = 8 Ом)
    • 1 Вт на канал (Uпит = 9 В, Rн = 8 Ом)
  • Коэффициент нелинейных искажений: 0,2% (P = 100 мВт)
  • Диапазон рабочих частот: 20 Гц — 20 кГц

Как видно, TDA2822 обеспечивает достаточную для портативных устройств выходную мощность даже при низком напряжении питания. При этом уровень искажений остается на приемлемом уровне.

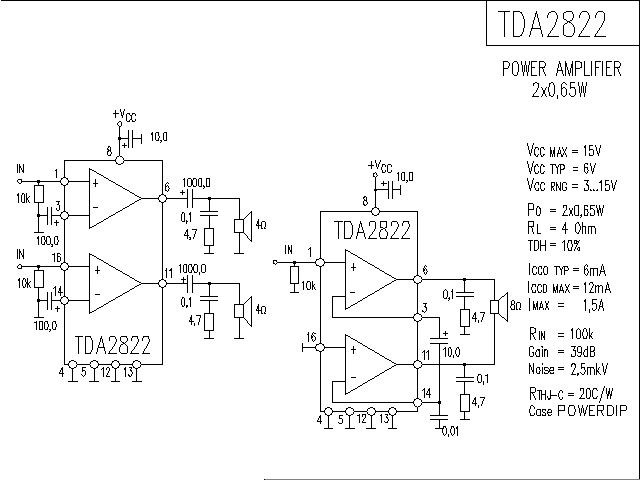

Типовая схема включения TDA2822

Для корректной работы микросхемы TDA2822 требуется минимальное количество внешних компонентов. Рассмотрим типовую схему включения TDA2822 в стереофоническом режиме:

  • Входной сигнал подается через конденсаторы 1 мкФ на выводы 1 и 3
  • Выводы 2 и 6 соединяются с общим проводом через конденсаторы 100 нФ
  • Выходной сигнал снимается с выводов 4 и 5 через электролитические конденсаторы 470 мкФ
  • Напряжение питания подается на вывод 8, вывод 7 соединяется с общим проводом
  • Между выводами питания устанавливается конденсатор 100 мкФ

Такая схема обеспечивает стабильную работу усилителя и хорошее качество звука. При необходимости можно добавить регулятор громкости на входе.

Особенности применения TDA2822 в различных устройствах

Микросхема TDA2822 находит применение в различных портативных аудиоустройствах. Рассмотрим некоторые особенности ее использования:

MP3-плееры и портативные колонки

В таких устройствах TDA2822 обычно питается от одного литиевого аккумулятора с напряжением 3,7 В. Это позволяет получить выходную мощность около 0,5 Вт на канал, что достаточно для небольших наушников или встроенных динамиков.


Радиоприемники

При использовании в радиоприемниках с батарейным питанием (3-6 В) TDA2822 обеспечивает неплохое качество звука при умеренной громкости. Важно обеспечить хорошую фильтрацию питания для снижения фона.

Активные компьютерные колонки

В активных колонках для ПК микросхема может питаться от USB-порта (5 В). При этом выходная мощность составит около 0,7 Вт на канал, что подходит для настольных мультимедийных колонок.

Сравнение TDA2822 с аналогичными микросхемами

Для оценки преимуществ TDA2822 сравним ее с некоторыми похожими микросхемами:

TDA2822 vs PAM8403

PAM8403 — популярная микросхема класса D:

  • Выше КПД и выходная мощность (до 3 Вт)
  • Требует меньший радиатор
  • Но выше уровень ВЧ-помех
  • TDA2822 проще в применении

TDA2822 vs LM386

LM386 — классическая микросхема для простых усилителей:

  • TDA2822 имеет два канала вместо одного
  • Ниже минимальное напряжение питания
  • Выше качество звука при малой мощности
  • LM386 проще в настройке коэффициента усиления

Таким образом, TDA2822 оптимальна для портативных стереофонических устройств с батарейным питанием.


Рекомендации по практическому применению TDA2822

При разработке устройств на основе TDA2822 следует учитывать некоторые практические рекомендации:

  • Использовать качественные малошумящие конденсаторы в цепях питания
  • Обеспечить надежное заземление для снижения наводок
  • При работе на низкоомную нагрузку (4 Ом) использовать небольшой радиатор
  • Для увеличения выходной мощности можно включить каналы в мостовом режиме
  • При питании от USB желательно использовать LC-фильтр для подавления помех

Соблюдение этих рекомендаций позволит получить максимальное качество звука при использовании TDA2822.


Схемы усилителей TDA


ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Усилители серии ТДА

Микросхемы серии TDA.

ЗАРУБЕЖНЫЕ ИНТЕГРАЛЬНЫЕ УСИЛИТЕЛИ НИЗКОЙ ЧАСТОТЫ
В настоящее время стала доступна широкая номенклатура импортных интегральных усилителей низкой частоты. Их достоинствами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или квадрафоническое исполнение с возможностью мостового включения.

   Для изготовления конструкции на основе интегрального УНЧ требуется минимум навесных деталей. Применение заведомо исправных компонентов обеспечивает высокую повторяемость и, как правило, дополнительной настройки не требуется.

   Приводимые типовые схемы включения и основные параметры интегральных УНЧ призваны облегчить ориентацию и выбор наиболее подходящей микросхемы.

   Для квадрафонических УНЧ не указаны параметры в мостовом стереофоническом включении.

TDA1010

Напряжение питания — 6…24 B

Максимальный потребляемый ток — 3 A

Выходная мощность (Un =14,4 В,.КНИ=10%):
RL=2 Ом — 6,4 Вт
RL=4 Ом — 6,2 Вт
RL=8 Ом — 3,4 Вт

КНИ (Р=1 Вт, RL=4 Ом) — 0,2 %

Ток покоя — 31 мА

TDA1011

Напряжение питания — 5,4. ..20 B

Максимальный потребляемый ток — 3 A

Выходная мощность (RL=4 Ом, КНИ=10%):

Un=16B — 6,5 Вт
Un=12В — 4,2 Вт
Un=9В — 2,3 Вт
Un=6B — 1,0 Вт

КНИ (Р=1 Вт, RL=4 Ом) — 0,2 %

Ток покоя — 14 мА

TDA1013

Напряжение питания — 10…40 B

Максимальный потребляемый ток — 1,5 A

Выходная мощность (КНИ=10%) — 4,2 Вт

КНИ (Р=2,5 Вт, RL=8 Ом) — 0,15 %

TDA1015

Напряжение питания — 3,6…18 В

Максимальный потребляемый ток — 2,5 А

Выходная мощность (RL=4 Ом, КНИ=10%):
Un=12В — 4,2 Вт
Un=9В — 2,3 Вт
Un=6B — 1,0 Вт

КНИ (Р=1 Вт, RL=4 Ом) — 0,3 %

Ток покоя — 14 мА

TDA1020

Напряжение питания — 6.

..18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм — 12 Вт
RL=4 Ом — 7 Вт
RL=8 Ом — 3,5 Вт

Ток покоя — 30 мА

TDA1510

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un=14,4B RL=4 Oм):
КНИ=0,5% — 5,5 Вт
КНИ=10% — 7,0 Вт

Ток покоя — 120 мА

TDA1514

Напряжение питания — ±10…±30 В

Максимальный потребляемый ток — 6,4 А

Выходная мощность:
Un =±27,5 В, R=8 Ом — 40 Вт
Un =±23 В, R=4 Ом — 48 Вт

Ток покоя — 56 мА

TDA1515

Напряжение питания — 6. ..18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом — 9 Вт
RL=4 Ом — 5,5 Вт

Выходная мощность (Un=14,4 В, КНИ=10%):
RL=2 Oм — 12 Вт
RL4 Ом — 7 Вт

Ток покоя — 75 мА

TDA1516

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом — 7,5 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм — 11 Вт
RL=4 Ом — 6 Вт

Ток покоя — 30 мА

TDA1517

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 2,5 А

Выходная мощность (Un=14,4B RL=4 Oм):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт

Ток покоя — 80 мА

TDA1518

Напряжение питания — 6. ..18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом — 8,5 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Oм — 11 Вт
RL=4 Ом — 6 Вт

Ток покоя — 30 мА

TDA1519

Напряжение питания — 6…17,5 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Uп=14,4 В, КНИ=0,5%):
RL=2 Ом — 6 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 8,5 Вт

Ток покоя — 80 мА

TDA1551

Напряжение питания -6…18 В

Выходная мощность (Un =14,4 В, RL=4 Ом):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт

Ток покоя — 160 мА

TDA1521

Напряжение питания — ±7,5. ..±21 В

Максимальный потребляемый ток — 2,2 А

Выходная мощность (Un=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт

Ток покоя — 70 мА

TDA1552

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un =14,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт

Ток покоя — 160 мА

TDA1553

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Uп=4,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт

Ток покоя — 160 мА

TDA1554

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Uп =14,4 В, RL=4 Ом):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт

Ток покоя — 160 мА

TDA2004

Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).

Напряжение питания — 8…18 В

Максимальный потребляемый ток — 3,5 А

Выходная мощность (Un=14,4 В, КНИ=10%):
RL=4 Ом — 6,5 Вт
RL=3,2 Ом — 8,0 Вт
RL=2 Ом — 10 Вт
RL=1,6 Ом — 11 Вт

KHИ (Un=14,4B, Р=4,0 Вт, RL=4 Ом)- 0,2%;

Полоса пропускания (по уровню -3 дБ) - 35…15000 Гц

Ток покоя — <120 мА

TDA2005

Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).

Напряжение питания — 8…18 В

Максимальный потребляемый ток — 3,5 А

Выходная мощность (Uп =14,4 В, КНИ=10%):

RL=4 Ом — 20 Вт
RL=3,2 Ом — 22 Вт

КНИ (Uп =14,4 В, Р=15 Вт, RL=4 Ом) — 10 %

Полоса пропускания (по уровню -3 дБ) - 40. ..20000 Гц

Ток покоя — <160 мА

TDA2006

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.Расположение выводов совпадает с расположением выводов микросхемы TDA2030.

Напряжение питания — ±6,0…±15 В

Максимальный потребляемый ток — 3 А

Выходная мощность (Еп=±12В,КНИ=10%):
при RL=4 Oм — 12 Вт
при RL=8 Ом — 6…8 Вт КНИ (Еп=±12В):
при Р=8 Вт, RL= 4 Ом — 0,2 %
при Р=4 Вт, RL= 8 Ом — 0,1 %

Полоса пропускания (по уровню -3 дБ) - 20…100000 Гц

Ток потребления:
при Р=12 Вт, RL=4 Ом — 850 мА
при Р=8 Вт, RL=8 Ом — 500 мА

TDA2007

Сдвоенный интегральный УНЧ с однорядным расположением выводов, специально разработанный для применения в телевизионных и портативных радиоприемниках.

Напряжение питания — +6…+26 В

Ток покоя (Eп=+18 В) — 50…90 мА

Выходная мощность (КНИ=0,5 %):
при Еп=+18 В, RL=4 Ом — 6 Вт
при Еп=+22 В, RL=8 Ом — 8 Вт

КНИ:
при Еп=+18 В Р=3 Вт, RL=4 Ом — 0,1 %
при Еп=+22 В, Р=3 Вт, RL=8 Ом — 0,05 %

Полоса пропускания (по уровню -3 дБ) - 40…80000 Гц

Максимальный ток потребления — 3 А

TDA2008

Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий большой выходной ток, очень низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания — +10…+28 В

Ток покоя (Еп=+18 В) — 65…115 мА

Выходная мощность (Еп=+18В, КНИ= 10%):
при RL=4 Oм — 10… 12 Вт
при RL=8 Ом — 8 Вт

КНИ (Еп= +18 В):
при Р=6 Вт, RL=4 Ом — 1 %
при Р=4 Вт, RL=8 Ом — 1 %

Максимальный ток потребления — 3 А

TDA2009

Сдвоенный интегральный УНЧ, предназначенный для применения в высококачественных музыкальных центрах.

Напряжение питания — +8…+28 В

Ток покоя (Еп=+18 В) — 60…120 мА

Выходная мощность (Еп=+24 В, КНИ=1 %):
при RL=4 Oм — 12,5 Вт
при RL=8 Ом — 7 Вт

Выходная мощность (Еп=+18 В, КНИ=1 %):
при RL=4 Oм — 7 Вт
при RL=8 Ом — 4 Вт

КНИ:
при Еп= +24 В, Р=7 Вт, RL=4 Oм — 0,2 %
при Еп= +24 В, Р=3,5 Вт, RL=8 Oм — 0,1 %
при Еп= +18 В, Р=5 Вт, RL=4 Oм — 0,2 %
при Еп= +18 В, Р=2,5 Вт, RL=8 Ом — 0,1 %

Полоса пропускания (по уровню -3 дБ) - 20. ..80000 Гц

Максимальный ток потребления — 3,5 А

TDA2030

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания — ±6…±18 В

Ток покоя (Еп=±14 В) — 40…60 мА

Выходная мощность (Еп=±14 В, КНИ = 0,5 %):
при RL=4 Oм — 12…14 Вт
при RL=8 Ом — 8…9 Вт

КНИ (Еп=±12В):
при Р=12 Вт, RL=4 Ом — 0,5 %
при Р=8 Вт, RL=8 Ом — 0,5 %

Полоса пропускания (по уровню -3 дБ) - 10…140000 Гц

Ток потребления:
при Р=14 Вт, RL=4 Ом — 900 мА
при Р=8 Вт, RL=8 Ом — 500 мА

TDA2040

Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.

Напряжение питания — ±2,5…±20 В

Ток покоя (Еп=±4,5…±14 В) — мА 30…100 мА

Выходная мощность (Еп=±16 В, КНИ = 0,5 %):
при RL=4 Oм — 20…22 Вт
при RL=8 Ом — 12 Вт

КНИ(Еп=±12В, Р=10 Вт, RL = 4 Ом) — 0,08 %

Максимальный ток потребления — 4 А

TDA2050

Интегральный УНЧ, обеспечивающий большую выходную мощность, низкое содержание гармоник и интермодуляционных искажений. Предназначен для работы в Hi-Fi-стереокомплексах и телевизорах высокого класса.

Напряжение питания — ±4,5…±25 В

Ток покоя (Еп=±4,5…±25 В) — 30…90 мА

Выходная мощность (Еп=±18, RL = 4 Ом, КНИ = 0,5 %) — 24…28 Вт

КНИ (Еп=±18В, P=24Bт, RL=4 Ом) — 0,03…0,5 %

Полоса пропускания (по уровню -3 дБ) - 20. ..80000 Гц

Максимальный ток потребления — 5 А

TDA2051

Интегральный УНЧ, имеющий малое число внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляционных искажений. Выходной каскад работает в классе АВ, что позволяет получить большую выходную мощность.

Выходная мощность:
при Еп=±18 В, RL=4 Ом, КНИ=10% — 40 Вт
при Еп=±22 В, RL=8 Ом, КНИ=10% — 33 Вт

TDA2052

Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон напряжений питания и имеет большой выходной ток. Предназначен для работы в телевизионных и радиоприемниках.

Напряжение питания — ±6…±25 В

Ток покоя (En = ±22 В) — 70 мА

Выходная мощность (Еп = ±22 В, КНИ = 10%):
при RL=8 Ом — 22 Вт
при RL=4 Ом — 40 Вт

Выходная мощность (En = 22 В, КНИ = 1%):
при RL=8 Ом — 17 Вт
при RL=4 Ом — 32 Вт

КНИ (при полосе пропускания по уровню -3 дБ 100. .. 15000 Гц и Рвых=0,1…20 Вт):
при RL=4 Ом — <0,7 %
при RL=8 Ом — <0,5 %

TDA2611

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре.

Напряжение питания — 6…35 В

Ток покоя (Еп=18 В) — 25 мА

Максимальный ток потребления — 1,5 А

Выходная мощность (КНИ=10%): при Еп=18 В, RL=8 Ом — 4 Вт
при Еп=12В, RL=8 0м — 1,7 Вт
при Еп=8,3 В, RL=8 Ом — 0,65 Вт
при Еп=20 В, RL=8 Ом — 6 Вт
при Еп=25 В, RL=15 Ом — 5 Вт

КНИ (при Рвых=2 Вт) — 1 %

Полоса пропускания — >15 кГц

TDA2613

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).

Напряжение питания — 15. ..42 В

КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6 Вт) — 0,5 %
(Еп=24 В, RL=8 Ом, Рвых=8 Вт) — 10 %

Ток покоя (Еп=24 В) — 35 мА

Максимальный ток потребления — 2,2 А

TDA2614

Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).

Напряжение питания — 15…42 В

Максимальный ток потребления — 2,2 А

Ток покоя (Еп=24 В) — 35 мА

КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6,5 Вт) — 0.5 %
(Еп=24 В, RL=8 Ом, Рвых=8,5 Вт) — 10 %

Полоса пропускания (по уровню -3 дБ) - 30…20000 Гц

TDA2615

Сдвоенный УНЧ, предназначенный для работы в стереофонических радиоприемниках или телевизорах.

Напряжение питания — ±7,5…21 В

Максимальный потребляемый ток — 2,2 А

Ток покоя (Еп=7,5…21 В) — 18…70 мА

Выходная мощность (Еп=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт

Полоса пропускания (по уровню-3 дБ и Рвых=4 Вт) — 20…20000 Гц

TDA2822

Сдвоенный УНЧ, предназначенный для работы в носимых радио и телеприемниках.

Напряжение питания — 3…15 В

Максимальный потребляемый ток — 1,5 А

Ток покоя (Еп=6 В) — 12 мА

Выходная мощность (КНИ=10%, RL=4 Ом):
Еп=9В — 1,7 Вт
Еп=6В — 0,65 Вт
Еп=4.5В — 0,32 Вт

TDA7052

TDA7053

TDA2824

Сдвоенный УНЧ, предназначенный для работы в носимых радио- и телеприемниках

Напряжение питания — 3. ..15 В

Максимальный потребляемый ток — 1,5 А

Ток покоя (Еп=6 В) — 12 мА

Выходная мощность (КНИ=10%, RL=4 Oм)
Еп=9 В — 1,7 Вт
Еп=6 В — 0,65 Вт
Еп=4,5 В — 0,32 Вт

КНИ (Еп=9 В, RL=8 Ом, Рвых=0,5 Вт) — 0,2 %

TDA7231

УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радиоприемниках, кассетных магнитофонах и т.д.

Напряжение питания — 1,8…16 В

Максимальный потребляемый ток — 1,0 А

Ток покоя (Еп=6 В) — 9 мА

Выходная мощность (КНИ=10%):
En=12B, RL=6 Oм — 1,8 Вт
En=9B, RL=4 Ом — 1,6 Вт
Еп=6 В, RL=8 Ом — 0,4 Вт
Еп=6 В, RL=4 Ом — 0,7 Вт
Еп=З В, RL=4 Oм — 0,11 Вт
Еп=3 В, RL=8 Ом — 0,07 Вт

КНИ (Еп=6 В, RL=8 Ом, Рвых=0. 2 Вт) — 0,3 %

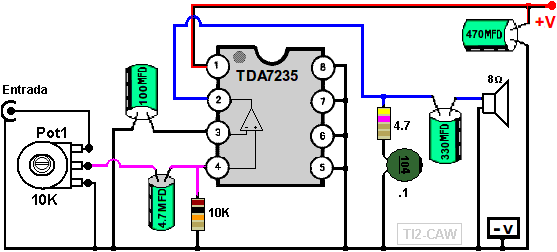

TDA7235

УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радио- и телеприемниках, кассетных магнитофонах и т.д.

Напряжение питания — 1,8…24 В

Максимальный потребляемый ток — 1,0 А

Ток покоя (Еп=12 В) — 10 мА

Выходная мощность (КНИ=10%):
Еп=9 В, RL=4 Oм — 1,6 Вт
Еп=12 В, RL=8 Oм — 1,8 Вт
Еп=15 В, RL=16 Ом — 1,8 Вт
Eп=20 B, RL=32 Oм — 1,6 Вт

КНИ (Еп=12В, RL=8 Oм, Рвых=0,5 Вт) — 1,0 %

TDA7240

Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.

Максимальное напряжение питания — 18 В

Максимальный потребляемый ток — 4,5 А

Ток покоя (Еп=14,4 В) — 120 мА

Выходная мощность (Еп=14,4 В, КНИ=10%):
RL=4 Ом — 20 Вт
RL=8 Ом — 12 Вт

КНИ:
(Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) — 0,1 %

(Еп=14,4 В, RL=8 Ом, Рвых=12Вт) — 0,05 %

Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) — 30. ..25000 Гц

TDA7241

Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.

Максимальное напряжение питания — 18 В

Максимальный потребляемый ток — 4,5 А

Ток покоя (Еп=14,4 В) — 80 мА

Выходная мощность (Еп=14,4 В, КНИ=10%):
RL=2 Ом — 26 Вт
RL=4 Ом — 20 Вт
RL=8 Ом — 12 Вт

КНИ:
(Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) — 0,1 %
(Еп=14,4 В, RL=8 Ом, Рвых=6 Вт) — 0.05 %

Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) — 30…25000 Гц

ПРОДОЛЖЕНИЕ

Архивы TDA — РадиоСхема

Просмотр архива тегов

Alex

Габариты, электрические параметры, характеристики, маркировка. .. TDA2030A микросхемы усилители мощности звуковой частоты  УМЗЧ Параметры микросхемы TDA2030A Количество каналов 1 Выходная мощность, Вт 18 Напряжение…

Alex

Габариты, электрические параметры, характеристики, маркировка… TDA7384 микросхема усилитель и ее аналоги TDA7384 микросхема, которая представляет из себя мостовой четырехканальный усилитель мощности звуковой частоты с максимальной…

Alex

TDA7388 — новый класс усилителей технологии в производстве аудиомагнитол. Усилитель мощности предназначены для высоких автомобильного  радио. Благодаря дополнительному компоненту PNP/NPNв конфигурация TDA7388 выходное напряжение не…

Alex

Микросхема TDA8560Q является усилителем, выходной каскад которого более мощный чем у TDA1557 (TDA1557Q) TDA8560Q микросхема усилитель 2 x 40 W/2 ohm Цоколевка Мостовая схема включения позволяет усилителю развивать…

Alex

TDA 2050 является монолитной интегральной микросхемой, предназначенные для использования в качестве аудио усилителя класса AB. TDA2050 микросхемы интегральные усилители мощности Описание и цоколевка TDA2050 TDA 2050…

Alex

Габариты, электрические параметры, характеристики, маркировка… TDA2822M микросхема интегральный усилитель мощности TDA2822M является монолитной интегральной аудио усилитель мощности. Он предназначен для использования в…

Alex

Габариты, электрические параметры, характеристики, маркировка… TDA2822 микросхема интегральный усилитель мощности TDA2822 является монолитной интегральной аудио усилитель мощности в 12 + 2 + 2, предназначенная для…

Alex

TDA2030 — монолитная интегральная схема Основные характеристики Широкий диапазон напряжения питания до 36 В Защита от короткого замыкания Тепловая защита

Alex

Усилитель мощности НЧ 100 Вт TDA7294 это мощный надежный НЧ усилитель, имеющий малые габариты, оптимально низкое число внешних пассивных элементов в схеме, широким диапазоном питающего напряжения и сопротивлений нагрузки. Усилитель можно…

Alex

Корпус:                                  FLEXIWATT-25 U питания: (В)                   +8 … +18 I покоя: (мА)                       190 I выходной: (А)                 6 P выходная: (Вт)               4 х 40 R нагрузки: (Ом)…

TDA2822 Схема усилителя Стерео 2x 1 Вт

Схема усилителя TDA2822 Стерео 2x 1 Вт, TDA2822 является идеальным операционным усилителем для приложений с низкой выходной мощностью. Это хороший выбор в качестве предусилителя в схемах усилителя стерео высокой мощности. Он имеет два входа и два выхода, которые могут обеспечить выходную мощность 250 мВт. Схема усилителя в микросхеме хорошо настроена для бесшумной работы. Выходы могут быть напрямую подключены к динамикам через развязывающие конденсаторы.

Схема усилителя сдвоенного (стерео) — TDA2822

Tda2822 Схема усилителя Стерео 2X 1W

Предлагаемая печатная плата

Печатная плата Печатная плата Tda2822 Схема усилителя Стерео 2X 1WПечатная плата Печатная плата Компонент Шелк Tda2822 Схема усилителя Стерео 2X 1W Печатная плата Печатная плата Компонентная схема Вид Tda2822 Схема усилителя Стерео 2X 81 Вт tda2822
  • снижение напряжения питания до 1,8 В
  • низкое искажение кроссовера
  • низкий ток покоя
  • конфигурация моста или стерео

TDA2822M представляет собой монолитную интегральную схему в 8-выводном корпусе Minidip. Он предназначен для использования в качестве двойного усилителя мощности звука в портативных радиостанциях.

Спецификация для сборки усилителя.

Last Update: 07/08/2021 14:41

Part Value Description Quantity
Resistors 1/4W 5%
P1 10K 10K Potentiometer (103)1
R3, R4 4,7 Желтый, фиолетовый, красный, золотой. 2
R3, R4 10K Коричневый, черный, оранжевый, золотой. 2
Capacitors
C1, C2 10uF/16V Electrolytic Capacitor 2
C3, C8, C9 100nF Ceramic Capacitor or Film 3
С4, С5, С10 100uF/16V Electrolytic Capacitor 3
C6, C7 470uF/16V Electrolytic Capacitor 2
Semiconductors
IC1 TDA2822 Audio amplified integrated circuit . 1
Разное
CN1 IN (аудиовход) Клеммная колодка 3 контакта 5,08 мм 1
CN2 VCC (Power Supply) Terminal block 2 pin 5.08 mm 1
CN3 OUT (Audio Output) Terminal block 3 pin 5.08 mm 1
Solder , Провода, Печатная плата, Корпус, Блок питания и т.д.

Питание данной схемы может быть от батареек или блока питания от 3 до 12 вольт на 1 ампер, при необходимости поставить радиатор на интегральную схему , подробности см. в описании IC.

Следуйте за нами в социальных сетях

Загрузите файлы этой сборки, включая печатную плату, в формате PDF, PNG, Postscript и Gerber.

Download Eagle Files

Download Files

Mirror

TDA2822 datasheet em PDFST Micro electronics

Datasheet em PDF UNISONIC TECHNOLOGIES

Datasheet em PDF Hg Semi

This IC is evaluatable as TDA2822m, tda2822l, tda2822d и tda2822a и TDA2822H

Купить комплекты TDA2822 на AliExpress с бесплатной доставкой по всему миру.

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5. Количество голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Теги Усилитель, усилитель tda, Аудио, Схемы, ic, усилитель мощности, стерео, tda, балансный усилитель tda2822, техническое описание tda2822, дифференциальный усилитель tda2822, tda2822 ic, tda2822a, tda2822d, tda2822l, tda2822m, tda2822m amp-1, tda2822m усилитель0002 Предыдущий

Скачать MCU 8051 IDE интегрированная среда разработки

TDA2050 Amplifier Circuit 32W

Далее

© 2006 — 2022 — Xtronic.org

TDA2822. .com

Информация о продукте

Краткие сведения

Товар : Класс-AB Выходная мощность : 3,2 Вт
Тип выхода : 1-канальный моно или 2-канальный стерео Доступное усиление набора : 39 дБ
THD плюс шум : 0,2 % Рабочее напряжение питания : 5 В, 9 В, 12 В
Ток питания : 12 мА Максимальная рассеиваемая мощность : 4000 мВт
Максимальная рабочая температура : + 150 С Тип монтажа : Сквозное отверстие
Пакет/кейс : ПДИП-16 Упаковка : Трубка

Описание

Коэффициент подавления синфазного сигнала (мин. ) :
Упаковка : Трубка
Максимальная рабочая температура : + 150 C
Способ крепления : сквозное отверстие
THD плюс шум : 0,2 %
Продукт : Тип выхода Class-AB
: 1-канальный моно или 2-канальный стерео
Рабочее напряжение питания : 5 В, 9 В, 12 В
Упаковка/футляр : PDIP-16
Максимальная рассеиваемая мощность : 4000 мВт
Выходная мощность : 3,2 Вт
Доступное усиление : 39 дБ
Потребляемый ток : 12 мА

Распиновка

Технические характеристики

Символ Параметр Значение Блок
Против Напряжение питания 15 В
Ио Выходной пиковый ток 1,5А
Общий Суммарная рассеиваемая мощность при T am = 50 °C
при T случай = 70 °C		 1,25
4		 Вт
Вт
Тстг, Тж Температура хранения и соединения от 40 до 150 °C

Описание

TDA2822 представляет собой монолитную интегральную схему с соотношением мощности 12+2+2, предназначенную для использования в качестве двойного усилителя мощности звука в портативных радиоприемниках и наборах TS.

TDA2822 представляет собой монолитную интегральную схему с питанием 12+2+2, предназначенную для использования в качестве двойного усилителя мощности звука в портативных радиоприемниках и TS.

Особенности TDA2822: (1) напряжение питания до 3 В; (2) малые переходные искажения; (3) низкий ток покоя; (4) мостовая или стереофоническая конфигурация.

Абсолютные максимальные номинальные значения TDA2822 можно обобщить следующим образом: (1): символ — VS, параметр — напряжение питания, номинал — 15, единица измерения — В; (2): символ — IO, параметр — выходной пиковый ток, номинал 1,5, единица измерения А; (3): символ Ptot, параметр общая рассеиваемая мощность при Tamb = 50, номинал 1,25, единица измерения Вт; (4): символ — Ptot, параметр — общая рассеиваемая мощность при Tcase = 70, номинал — 4, единица измерения — Вт; (5): символ — Tstg, параметр — температура хранения, номинал от -40 до 150, единица измерения ;(6):символ Tj,параметр-температура перехода,номинальное значение от -40 до 150,единица измерения ;(7):символ Rth j-amb,параметр-температурное сопротивление номинал 80, единица измерения / Вт; (8): символ Rth j-case, параметр тепловое сопротивление соединительный штифт, номинал 20, единица измерения / Вт.

Похожие записи

31.08.2023 0

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

30.08.2023 0

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

29.08.2023 0

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
