Расположение монтажных блоков в ВАЗ 2110

В автомобиле ВАЗ 2110 установлено три монтажных блока с предохранителями и реле:

• Основной блок — расположен слева от рулевой колонки, за съемной крышкой панели приборов
• Дополнительный блок — находится за основным блоком
• Блок реле в консоли — установлен в центральной консоли

Такое расположение обеспечивает удобный доступ для обслуживания и замены вышедших из строя элементов. При этом основной блок защищен от попадания влаги и грязи, что повышает надежность электрооборудования.

Схема и назначение реле в основном монтажном блоке

В основном монтажном блоке ВАЗ 2110 установлено 8 реле, обозначенных K1-K8:

• K1 — реле включения габаритных огней
• K2 — реле очистителя ветрового стекла
• K3 — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — не используется
• K7 — реле включения обогрева заднего стекла
• K8 — отсутствует в ВАЗ 2110

Знание назначения каждого реле позволяет быстро локализовать неисправность при отказе какой-либо системы автомобиля.

Расшифровка предохранителей в монтажном блоке ВАЗ 2110

В основном монтажном блоке ВАЗ 2110 установлено 20 предохранителей различного номинала. Вот некоторые из наиболее важных:

• №1 (5А) — освещение номерного знака, приборов, багажника
• №2 (7,5А) — левая фара, ближний свет
• №3 (10А) — левая фара, дальний свет
• №7 (20А) — вентилятор охлаждения, звуковой сигнал
• №8 (20А) — обогрев заднего стекла
• №18 (25А) — прикуриватель

Правильная идентификация предохранителей позволяет быстро восстановить работоспособность вышедшей из строя цепи путем замены сгоревшего предохранителя.

Подключение противотуманных фар через реле на ВАЗ 2110

Для подключения противотуманных фар (ПТФ) на ВАЗ 2110 через реле потребуется:

1. Реле ПТФ
2. Предохранитель на 15А
3. Провода
4. Кнопка включения
5. Изоляционная лента

Алгоритм подключения:

1. Подключить контакт 85 реле к цепи +12В
2. Контакт 86 соединить с «массой»
3. От контакта 87 провести провод к ПТФ
4. Контакт 30 подключить через предохранитель к аккумулятору
5. Установить кнопку включения в удобном месте

Такая схема обеспечивает надежную работу ПТФ и защиту цепи от перегрузок.

Требования к установке противотуманных фар

При установке ПТФ на ВАЗ 2110 необходимо соблюдать следующие требования:

• Располагать фары как можно ниже, но не ближе 25 см к поверхности дороги
• Обеспечить четкую верхнюю границу светового пучка
• Использовать фары с защитными крышками
• Регулярно обрабатывать поверхность фар специальными полиролями
• Не устанавливать ПТФ выше основных фар

Соблюдение этих требований обеспечит эффективную работу ПТФ и безопасность движения в условиях недостаточной видимости.

Советы по обслуживанию электрооборудования ВАЗ 2110

Для поддержания электрооборудования ВАЗ 2110 в исправном состоянии рекомендуется:

• Регулярно проверять состояние предохранителей и реле
• Очищать контакты от окисления
• Проверять надежность соединений проводов
• Своевременно заменять вышедшие из строя лампы
• Использовать только рекомендованные производителем предохранители

Соблюдение этих простых правил поможет избежать внезапных отказов электрооборудования и обеспечит надежную эксплуатацию автомобиля.

Типичные неисправности электрооборудования ВАЗ 2110

К наиболее распространенным проблемам с электрикой на ВАЗ 2110 относятся:

• Перегорание предохранителей из-за короткого замыкания
• Окисление контактов реле
• Отказ генератора
• Неисправности стартера
• Выход из строя регулятора напряжения

Своевременная диагностика и устранение этих неисправностей позволит избежать более серьезных проблем и дорогостоящего ремонта.

Модернизация электрооборудования ВАЗ 2110

Для улучшения характеристик электросистемы ВАЗ 2110 можно выполнить следующие доработки:

• Установка более мощного генератора
• Замена штатной проводки на провода большего сечения
• Установка дополнительных реле для разгрузки штатных цепей
• Монтаж светодиодного освещения
• Установка более емкого аккумулятора

Эти усовершенствования повысят надежность электрооборудования и расширят возможности использования дополнительных электроприборов.

Предохранители ВАЗ 2110: блок, расположение, схема

Главная » ВАЗ 2110 » Электрооборудование

Автор Сергей Жигулин На чтение 2 мин. Опубликовано 08.10.2021

Извлечение монтажного блока из приборной панели.

Монтажный блок (панель предохранителей, черный ящик) – это важный узел, объединяющий в себе все электрические элементы автомобиля ВАЗ 2110. Простыми словами, внутри консоли есть монтажная плата, где изначально установлены все плавкие ставки и реле. Панель предохранителей сделана так, чтобы водитель смог самостоятельно заменить элемент, который вышел из строя. Автомобилисту нужно извлечь нерабочий предохранитель или реле, а на его место установить новый элемент.

Автомобили ВАЗ «нового» поколения (начиная с восьмерки) снабжены надежным блоком, разъемам которого не страшна тряска и вибрация. Старые модели этим похвастаться не могут. Для замены сгоревшего реле или предохранителя, нам нужно знать расположение черного ящика, а также его схему – где какой элемент расположен. Наизусть порядок элементов учить не нужно, так их очень много, поэтому мы прикладываем к статье удобную схему, а также пояснения к ней.

Содержание

1. Где находятся монтажный и дополнительные блоки?
2. Главный блок
3. Дополнительный блок
4. Дополнительная панель реле в консоли
5. Предохранитель прикуривателя: замена

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

• Основной блок предохранителей. Расположен в удобном месте – слева от руля;
• Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

Главный блок

Схема расположения реле и предохранителей в главном монтажном блоке.

Сначала рассмотрим реле:

№	Назначение
K1	Реле, ответственное за работоспособность автомобильных ламп
K2	Электроочиститель ветрового стекла
K3	Специальное реле, которое во время срабатывания аварийной сигнализации прерывает поворотные огни
K4	Запуск ближнего света
K5	Запуск дальнего света
K6	Место для установки дополнительного элемента
K7	Запуск обогрева для заднего стекла
K8	В модели ВАЗ 2110 нет этого элемента.

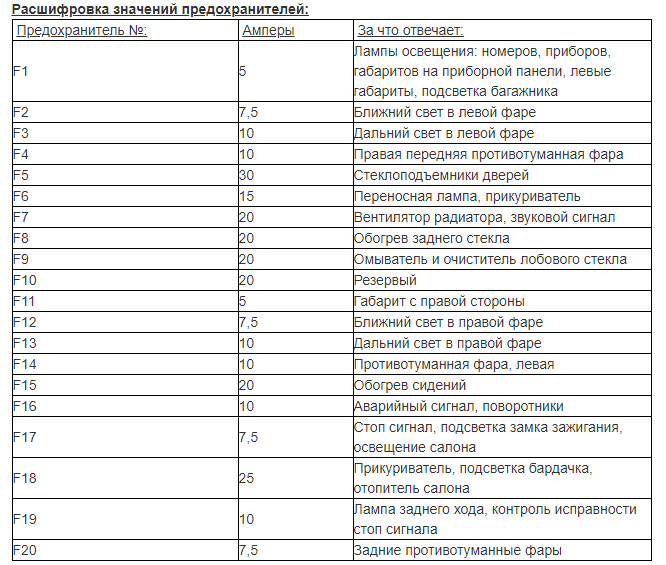

Наглядное указание всех предохранителей в автомобиле ВАЗ 2110.

Монтажный блок реле и предохранителей 2110-3722010, реле, схемы

Предохранители, блоки реле и предохранителей

13.02.2017 Auto Оставить комментарий

На автомобилях ВАЗ-2110 и их модификациях устанавливаются монтажные блоки реле и предохранителей 2110-3722010. Через монтажный блок провода моторного отсека соединяются с проводами панели приборов и салона автомобиля.

Монтажный блок реле и предохранителей 2110-3722010, устройство, реле и схемы защищаемые предохранителями.

В состав монтажного блока 2110-3722010 входят пять реле 113.3747, одно реле 45.3747, одно реле 49.3747, одно реле 52.3747, два плавких предохранителя с номинальным током 5 Ампер, четыре на 7,5 А, шесть на 10 Ампер, один на 15 А, пять на 20 Ампер и по одному на 25 и 30 Ампер.

Внешний вид монтажного блока 2110-3722010, расположение реле и предохранителей, условные номера выводов в соединительных колодках монтажного блока, цвета присоединяемых к ним проводов.

Электрическая схема соединений монтажного блока реле и предохранителей 2110-3722010.

Электрические цепи защищаемые предохранителями монтажного блока реле и предохранителей 2110-3722010.

№ 1 на 5 А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажного отсека. Лампа габаритного света левого борта.
№ 2 на 7,5 А — Левая фара, ближний свет.
№ 3 на 10 А — Левая фара, дальний свет.
№ 4 на 10 А — Правая противотуманная фара.
№ 5 на 30 А — Электродвигатели стеклоподъемников дверей.
№ 6 на 15 А — Переносная лампа.
№ 7 на 20 А — Электродвигатель вентилятора системы охлаждения. Звуковой сигнал.
№ 8 на 20 А — Элемент обогрева заднего стекла.
№ 9 на 20 А — Клапан рециркуляции. Очистители и омыватели ветрового заднего стекла и фар. Обмотка реле включения обогрева заднего стекла.
№ 10 на 20 А — Резервный.
№ 11 на 5 А — Лампы габаритного света правого борта.
№ 12 на 7,5 А — Правая фара, ближний свет.
№ 13 на 10 А — Правая фара, дальний свет.
№ 14 на 10 А — Левая противотуманная фара
№ 15 на 20 А — Электрообогрев сидений. Блокировка замка багажника.
№ 16 на 10 А — Реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Контрольная лампа включения аварийной сигнализации.
№ 17 на 7,5 А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы сигналов торможения. Часы или маршрутный компьютер.
№ 18 на 25 А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
№ 19 на 10 А — Блокировка замков дверей. Реле контроля исправности ламп сигналов торможения и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер.
№ 20 на 7,5 А — Лампы заднего противотуманного света.

Справочник

Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти

схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками, или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики обеспечить безопасность езды достаточно сложно. На данный момент даже самая короткая поездка не обходится без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации. Однако есть машина, в которой нужно почистить подключение через реле противотуманных фар. Схема и этапы установки оптики — далее в нашей статье.

Зачем нужны противотуманные фары?

Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, какое большое значение они представляют для автомобиля. Основная функция противотуманных фар — снабжать мир. От этой характеристики зависит качество и дальность покрытия дорожного полотна. Если фары правильно настроены, они способны осветить перед собой до 10 метров асфальта, что достаточно для безопасного вождения на скорости 50-60 километров в час. В какую бы погоду вы ни ехали – при безоблачном небе или в густом тумане – со своей функцией эта оптика всегда справится. Так как его установить в машину?

Подключение через реле противотуманных фар: схема и руководство пользователя

Сначала подготовьте необходимые инструменты и материалы. В ходе работы нам понадобится предохранитель на 15 ампер, несколько метров провода, изолента, кнопка включения, накладка и реле ПТФ. Схема подключения реле противотуманных фар показана на рисунке ниже. Через него будем ориентироваться.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Это электрическая схема реле противотуманных фар. В принципе, это не представляет сложности, и справиться с этим очень просто.

Как начать установку?

Первым делом нужно снять центральную панель – здесь будет располагаться 2. контроллер подсветки печи. На работу ПТФ они никак не влияют, а вот их провода нам понадобятся. Чтобы найти двухконтактный разъем, нужно провести рукой по проводу до самого конца. Это особенно важно, так как именно здесь устанавливается первый контакт на реле. Затем провод подключается к разъему подсветки печи, а вторая часть — это отдельная кнопка на ПТФ.

Соединить контакты

Как тогда подключить противотуманки с реле? Чтобы был двенадцатилетний размер сети и контакт 85, надо провести провод к реле. Далее протяните контакт 87 под педалями к аккумулятору.

Как правильно подключить реле противотуманных фар? Схема включает 30, 85, 86 и 87 контактов. Их, согласно рисунку, мы соединили. Здесь установите предохранитель на 15 ампер. И чем ближе он к батарее, тем лучше. Далее 86-й контакт. Все просто – соединяем его с туловищем.

О проводе

Теперь нужно разобраться с самими противотуманками. Как известно от каждой фары идет всего два провода («плюс» и «минус» соответственно). Последние соединяются с телом, то есть это будет наш удел. Затем подцепил его на реле так, чтобы проводов не было видно, и подключил к аккумулятору. На этом подключение через реле противотуманных фар завершено. Схема подключения, как видим, очень простая, поэтому с этой задачей справится даже начинающий автомобилист.

Второй вариант установки

Намного проще будет, владельцы автомобилей у которых в бампере уже предусмотрено место для крепления противотуманных фар. Если какие-то предохранители покупать не нужно. Все, что требуется, это пара новых противотуманных фар и 100 дюймов провода (около стока). ПТФ для автомобилей чаще всего имеют два провода, окрашенных в черный и красный цвета. Последнее связано с «плюсом», а первое – с «недостатком». Хотя в некоторых экземплярах (как, например, противотуманки для «Дэу Нексия» азиатского производства) не важно, какой цвет к какому подключать. Красный мог выполнять функции «плюса» и «минуса». Кстати, если на бампере вы не найдете провода для подключения оптики, не проблема — можно попробовать подключить его напрямую к аккумулятору. И не надо тянуть «плюс» и «минус» с каждой лампы по отдельности. Процедура установки может быть следующей — к клеммам аккумулятора (точнее, под ними) подсоединяем два провода (как мы уже говорили, черный и красный), которые идут сначала к левой фаре со стороны водителя, а затем к правой . Если провод короткий, берем длиннее, зачищаем их контакты на концах и подключаем. Вам нужно запастись скотчем. Цвет длинного провода, который будет подключаться к ПТФ и аккумулятору значения не имеет. Главное, чтобы вы не перепутали полярность. Также следует проявить бдительность и перед установкой отключить питание от аккумулятора. В противном случае малейший контакт проводов с корпусом может вызвать короткое замыкание.

Данный алгоритм установки ПТФ подходит не только для автомобилей, но и для всех отечественных автомобилей, в которых производителем предусмотрено крепление оптики. Например, в автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут вашего времени (и это при том, что у автолюбителя нет опыта установки подобного оборудования на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны соответствовать нынешние противотуманные фары:

1. Для освещения проезжей части этот тип оптики должен иметь четкую границу луча вверху. Таким образом, свет рассеивается в фарах немного выше горизонтальной плоскости.
2. Если автопроизводитель не предусмотрел места крепления ПТФ, ни в коем случае не устанавливайте их над фарами. Старайтесь размещать их как можно ближе к поверхности дороги. Чем ниже будет оптика, тем лучше она будет «разбивать» туманный барьер перед вами. Но не забывайте о дорожном просвете автомобиля. Если фара находится на расстоянии 10 сантиметров от асфальта, в дождливую погоду она будет постоянно намокать, а вода, попавшая внутрь рефлектора, останется там на несколько недель. На протяжении всего этого периода стекло мутнеет, а качество освещения значительно ухудшается. На машинах типа ваз «классика» лучшим решением будет установка ПТФ под стальной бампер. Таким образом, вы «убиваете двух зайцев одним выстрелом». Во-первых, на таком расстоянии от дороги фары никогда не промокнут, а во-вторых, это выглядит очень привлекательно и не портит внешний вид автомобиля. А вот где нет смысла монтировать ПТФ, так это на крышу (часто так делают владельцы внедорожников). Пользы от таких иллюминаций ноль, зато такая техника слепит в полной мере.
3. Если это не заводская оптика, желательно приобрести ее со специальными заглушками. Так вы сможете значительно увеличить срок службы фар и обеспечить им высокую безопасность при движении по пересеченной местности. Защищает противотуманные фары и подключает круглый год в любое время суток.
4. Во время работы важно не допускать помутнения или запотевания оптики. Чтобы этого не допустить, регулярно обрабатывайте их поверхности специальными полиролями (не реже 2-3 раз в месяц).


Вывод

Как видите, подключение противотуманных фар на ВАЗ 2110, да и многих других авто отечественного производства – это довольно простая вещь, с которой справится каждый автолюбитель. Противотуманная фара – это ваш надежный помощник, который умеет распознавать объекты на дороге, вовремя и с большим запасом времени реагировать на дорожную ситуацию.
