Схема розетки фаркопа: Установка и подключения розетки фаркопа

Как выбрать розетку для фаркопа?

Прицепы для легковых автомобилей оснащаются всеми необходимыми огнями – это поворотники, задний ход, тормозные огни и габариты. В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.

Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество электрических соединений увеличивается.

Виды розеток для фаркопов

Возникает справедливый вопрос – как правильно выбрать розетку для фаркопа? В продаже представлены два вида розеток:

1. Семиконтактные – подходят для большинства легковых прицепов;
2. Тринадцатиконтактные – чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т. д).

Разберёмся в их конструкции и назначении контактов.

Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов – два из них отвечают за поворотные огни, два – за габаритные огни, один за тормозные огни, ещё один контакт – это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.

13-контактная розетка фаркопа включает 13 контактов – два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт – это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты – 12 Вольт при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.

Розетки на 13 контактов позволяют подключить огни всех типов. Также здесь есть два контакта для постоянной подачи 12 Вольт – чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, освещения прицепов и многих других нужд. Аналогичные розетки могут применяться для подключения лодочных прицепов.

Способы подключения

Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ – стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа. Покупаем розетку, подключаем и пользуемся – никаких проблем и возни с бортовой электрикой.

Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю необходимо выполнить подключение к задним огням – параллельно со всей требуемой светотехникой. В некоторых автомобилях этот способ не сработает – электроника определит параллельное подключение как нештатное возрастание нагрузки (снижается сопротивление) и бортовой компьютер выдаст ошибку. В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.

Универсальный способ с параллельным подключением подойдёт для автомобилей, лишённых «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами – это самый правильный способ подключения.

как подключить розетку фаркопа к автомобилю

Главная » Статьи » Автомобильные статьи » Как подключить розетку фаркопа к автомобилю

Среди автовладельцев бытует мнение, что подключение фаркопа одна из базовых манипуляций и особых сложностей вызывать не должно. В принципе, так оно и есть, присоединение прицепа  к автомобилю не самое сложное в этом деле, а вот в плане подключения электрики прицепа могут возникнуть вопросы и определенные затруднения даже у бывалых водителей, не говоря уже о новичках.

Приобретая фаркоп для монтирования на транспортное средство, чаще всего нужные комплектующие для подсоединения продаются совместно с фаркопом, если же их нет, то они покупаются отдельно.

В большинстве своем, на прицепе имеется особое место с  розеткой фаркопа. На розетке имеется крышка, защищающая от факторов внешнего воздействия.

Различают розетки с 7-ю контактами, или же с 13-ю, например, в России используются 7-ми контактные розетки, а 13-ти контактные чаще встречаются заграницей. Главным отличием их является лишь тот факт, что контакты используют для подключения дополнительных устройств.

Для начала определимся, что входит в комплект для подключения розетки фаркопа к автомобилю:

• Розетка фаркопа для подключения прицепа;
• Комплект электрических проводов;
• Крепежная система;
• Схема подключения прицепа с разводкой выводов розетки фаркопа.

Помимо этого нужен стандартный набор инструментов, которые используются для выполнения данной работы.

Любой автомобилист сможет выполнить подсоединение электророзетки фаркопа к автомобилю одним из двух методов:

• Стандартный прием;
• Универсальный прием.

 Стандартный метод  используется в случае, если   фаркоп  и прицеп автотранспорта снабжены соответствующим штепсельным соединением. Суть действий заключается в подсоединении розетки и гнезда. Обычно информацию о разводке выводов можно найти в эксплуатационном паспорте автомобиля, так автомобилист никак не повлияет на электрическую систему в своем  автомобиле.

Итак, стандартный прием.

Для начала изучаем алгоритм как подключить розетку на прицеп, и разводку выводов розетки прицепа. Затем, у любого из сигналов заднего хода автотранспорта находим колодку жгута, к которому впоследствии и будет подсоединена розетка, посредством соответствующих разъемов. Там же можно обнаружить специфическое окошко, предусмотренное для удобства водителя, через него и можно провести провода. После подсоединения останется один свободный проводок, отвечающий за подключение второго светового мигающего сигнала -поворотника . Провода между собой закрепляются специальными объемными клипсами, или же можно их спаять, заблаговременно удалив с провода изоляцию.

Ключевым моментов в данном способе является строгое следование схеме подключения розетки фаркопа, иначе можно повредить как фаркоп, так и электрическую систему автомобиля.

Универсальный прием.

Этот метод подключения розетки фаркопа предусмотрен для автомобилей с электронным блоком управления и стандартный способ лучше вовсе не использовать, иначе можно серьезно нарушить работу всей электрической системы. Так, помимо набора инструментов в арсенале необходимо иметь блок «согласования», который проконтролирует увеличение нормы энергопотребления, которое возникнет при подключении новой электророзетки, а к ней прицепа. Этот блок подключается непосредственно к электросистеме транспортного средства и подавать определенные сигналы на светотехнику прицепного устройства, чем блокирует распознавание дополнительного устройства и можно будет беспрепятственно подключить розетку фаркопа.

Важным моментом в вопросе как правильно подключить розетку фаркопа, является нежелание некоторых автолюбителей возиться с электрикой, или же затруднения в процессе подсоединения. Если такое возникает, то следует обратиться к специалистам, которые помогут с этим разобраться или подключат всё сами. Автомобиль с прицепом обязательно должен быть с подключенной электрической системой, иначе это создает высокий риск опасности на дороге для других участников дорожного движения, а для Вас еще и денежным взысканием.

Информация о фаркопе – электрические схемы фаркопа

Специалисты по установке

Расчетное время. 1960

Фаркопы и тягово-сцепное устройство – специализированная служба по установке

Автомобили, фургоны и легкие коммерческие автомобили

• Дом
• Фаркопы
• Схемы подключения электрики фаркопа

Стандартная розетка 12N

Электрические комплекты 12N (гнездо с черной крышкой) используются для включения стандартных фонарей в задней части прицепов и т. д. Для некоторых новых автомобилей с мультиплексной проводкой может потребоваться дополнительный комплект обходного реле (дополнительную информацию см. в разделе «Реле»).

Розетка 12S для каравана

Электрические комплекты 12S (розетка с серой крышкой) используются в основном для управления внутренними приборами в туристическом караване, т. е. для работы 12-вольтового холодильника каравана, зарядки аккумуляторной батареи для отдыха и подачи постоянного напряжения 12 В в караван. . В тягач также будет установлено раздельное реле заряда, чтобы защитить автомобильный аккумулятор от разрядки (дополнительную информацию см. в разделе «Реле»).

13-контактная розетка

Это электрическое соединение континентального типа. Электропроводка 12N и 12S содержится в розетке с 13 контактами, а не с 7.

Эта розетка используется в континентальной Европе, и с 2008 года все караваны, произведенные в Европе, будут подключаться с 13-контактными вилками. В течение следующих нескольких лет она также станет стандартной в Великобритании и Ирландии для новых прицепов, караванов и т. д.

Вы можете использовать эту розетку с 7-контактными вилками для Великобритании, которые есть на всех британских прицепах и караванах, но вам необходимо использовать переходник. который разделит 13-контактную электрику на две 7-контактные розетки или одну 7-контактную розетку в зависимости от того, что вы буксируете.

Если вы хотите управлять внутренними приборами туристического каравана, например, эксплуатировать 12-вольтовый холодильник каравана или заряжать аккумулятор для отдыха, то в тягач также необходимо установить раздельное реле заряда, чтобы защитить аккумулятор автомобиля от разрядки (см. раздел «Реле» Чтобы получить больше информации).

Универсальное реле байпаса

Реле байпаса останавливают систему контроля освещения автомобиля, устанавливая сигнальную лампу на приборную панель, чтобы предположить, что одна или несколько ламп перегорели, в то время как на самом деле фонари прицепа отбирают небольшое количество электроэнергии. текущий.

Реле обхода также используются при подключении к системам CANBUS для предотвращения выхода из строя любого электронного компонента.

Универсальные обходные реле не взаимодействуют с ТСП и не отключают датчики реверса.

Многие автомобили посылают сложные или модулированные сигналы питания для включения задних фонарей, поэтому заставить буксирное реле работать правильно не так просто. Реле интеллектуального байпаса имеет контроллер, который измеряет сигналы от систем освещения автомобиля по точным критериям, чтобы определить, какие фары прицепа должны быть включены.

Каждый раз правильно переключается. Никакой болтовни, никаких тусклых огней, просто включается и выключается, как и должно быть. Следующие два примера распространены в автомобилях.

а. Когда автомобиль использует модулированную подачу питания, чтобы заставить одну лампу накаливания выполнять функции разных ламп (например, стоп-сигнала и заднего фонаря), реле интерпретирует модулированные сигналы и включает правильные фонари прицепа.

б. Когда автомобиль «меняет местами» лампочки в случае отказа одной из них, реле снова интерпретирует правильно и поддерживает правильное освещение прицепа.

Добавленная стоимость:

• Контролирует мигалки прицепов со встроенным звуковым выходом и клеммными выходами для удаленного звукового сигнала или сигнальной лампы.
• Полностью прозрачный: автомобиль его не распознает. Это не вызовет предупреждений о неисправности лампы.
• Полностью защищен от «шипов» и других опасностей
• Защищено: стенды грубой обработки, случайные реверсы тока и т.д.
• Готовность к будущему: новые автомобильные сценарии будут быстро реализованы.
• Работает на любой машине, сложной или нет.

Раздельное реле зарядки каравана

Защита аккумуляторной батареи транспортного средства

Если автомобиль буксирует караван, а караван оснащен 12-вольтовым холодильником или вспомогательной батареей, или и тем, и другим, необходимо обеспечить соединение между караваном и тягачом транспортное средство для подачи питания на них.

При наличии такого соединения рекомендуется защитить собственную аккумуляторную батарею автомобиля от случайного разряда холодильной и вспомогательной аккумуляторной батареей.

Обычным способом обеспечения этой защиты является установка подходящего реле или пары реле, которые отключают соединения, когда генератор автомобиля не работает.

Такие реле, часто называемые «раздельной зарядкой», «комбинированными» или «комбинированными» реле, обычно переключаются подключением к генератору переменного тока или к какому-либо подходящему источнику, переключаемому зажиганием.

Крайне важно, чтобы любая такая релейная система работала надежно, отказоустойчива, обеспечивала полную защиту батареи и, по возможности, вспомогательной батареи.

Комбинированное реле с автоматическим переключением от Ryder Towing делает установку этих реле намного проще и безопаснее, особенно в контексте сложной электроники в современных автомобилях, и отвечает всем основным критериям, описанным выше.

Эти устройства избавляют от необходимости находить ток сигнала от генератора или зажигания для переключения реле.

ПОЧЕМУ МЫ НЕ ПРОДАЕМ ЭТОТ ПРОДУКТ ОНЛАЙН

Несмотря на то, что мы пытаемся разместить на нашем сайте как можно больше полезной и точной информации обо всех наших продуктах, практически невозможно отобразить все дополнительные знания, которые были собраны за 60 лет мы работаем.

Во всем ассортименте нашей продукции можно выбрать различные варианты, что делает онлайн-покупку менее простой. Таким образом, покупая в Интернете, как вы можете быть уверены, что выбранный продукт является лучшим вариантом для вас.

Мы предпочли бы иметь возможность обсудить с вами ваши требования и сделать так, чтобы вы приобрели правильное решение с первого раза.

Если у вас есть представление о том, что вы хотите, но вы не уверены на 100% после просмотра веб-сайта, не стесняйтесь обращаться к нам по телефону, электронной почте или заглянуть.

Компания Malcolm’s обладает обширным опытом работы в нишевом бизнесе и готова помочь вам в покупке фаркопов, багажников на крышу фургона и аксессуаров, аксессуаров для полноприводных автомобилей и креплений для велосипедов.

Свяжитесь с нами сегодня для получения экспертной консультации, ценообразования, организации доставки или сбора и вариантов оплаты.

Распиновка гнезда фаркопа, контакты 7, 13 и 15

Многие автомобилисты имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (ТТС) должно быть оборудовано исправными фарами. Прицеп подключается к бортовой сети автомобиля через вилку и розетку. Для синхронизации сигналов обоих автомобилей предусмотрена универсальная схема подключения прицепа и распиновка розетки фаркопа.

Содержание

• 1 Типы разъемов и диаграмм подключения
• 2 Способность подключить буксируемую сокет
• 3 Диаграммы разных типов сокетов
  • 3.1 7-й плагина для запуска
  • 3,2 13.2111566 3 Pin Pin
  • 3 PINE
  • 3 PINE
  • 3. 3.3 Назначение контактов 15-контактной вилки
• 4 Схемы прямого подключения
• 5 Пошаговое подключение к машине

Типы разъемов и схемы подключения

Автомобильные электромеханические вилки бывают нескольких типов, в том числе:

• 7-контактный;
• 13-контактный;
• 15-конт.

В некоторых автомобилях США используются четырехконтактные разъемы.

Розетки Semipin могут быть европейского или американского дизайна. В России чаще всего используется европейская распиновка. Данная схема подключения розетки для прицепа не сложная, поэтому большинство автомобилистов делают ее самостоятельно.

Провода крепятся к штырям с помощью винтов. Нумерация контактов разъема фаркопа — по часовой стрелке, а в разъеме на прицепе — против часовой стрелки. Обе части разъема имеют разные типы контактов — гнезда и штыри. Это сделано для обеспечения безопасности при подключении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Возможны 2 способа стыковки проводки автомобиля и прицепа:

• обычный;
• универсальный.

Штатное подключение используется, если в автомобиле предусмотрена специальная розетка, предназначенная для этой цели. Автолюбителю нужно только соединить вилку и розетку. Если последний отсутствует, необходимо состыковать проводку гнезда фаркопа с фишкой, подходящей к штатному гнезду. При этом водитель не вмешивается в электрические схемы автомобиля.

В автомобилях с заводским разъемом схему распиновки можно найти в инструкции по эксплуатации. Такой вариант подключения касается некоторых моделей иномарок. В большинстве случаев подключение розетки фаркопа на отечественный автомобиль осуществляется универсальным (прямым) способом.

В моделях автомобилей, не имеющих бортового компьютера, работа сводится к подключению проводов выхода фаркопа к жгуту проводов одного из блоков задних фонарей. Соединение можно выполнить с помощью специальных зажимов или использовать пайку. Последний способ менее трудоемкий, а соединение проводов более прочное.

Если задние фонари вашего автомобиля управляются бортовым компьютером, вы не сможете осуществить простое прямое подключение, так как электроника автомобиля будет выдавать ошибку при увеличении нагрузки при включении света. Этого можно избежать, выполнив соединение с согласующим устройством. Тогда соответствующие сигналы на светотехническое оборудование будут поступать не с клемм лампового блока, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы розеток разных типов

На отечественных автомобилях чаще всего устанавливаются электрические разъемы на 7 контактов. Они передают все сигналы от автомобиля к BTS. Если вместо грузового прицепа необходимо подключить прицеп, используется 13-контактный разъем. Для электропроводки (распиновки) использовать многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для предохранения жгута от повреждений его помещают в гофрированный рукав.

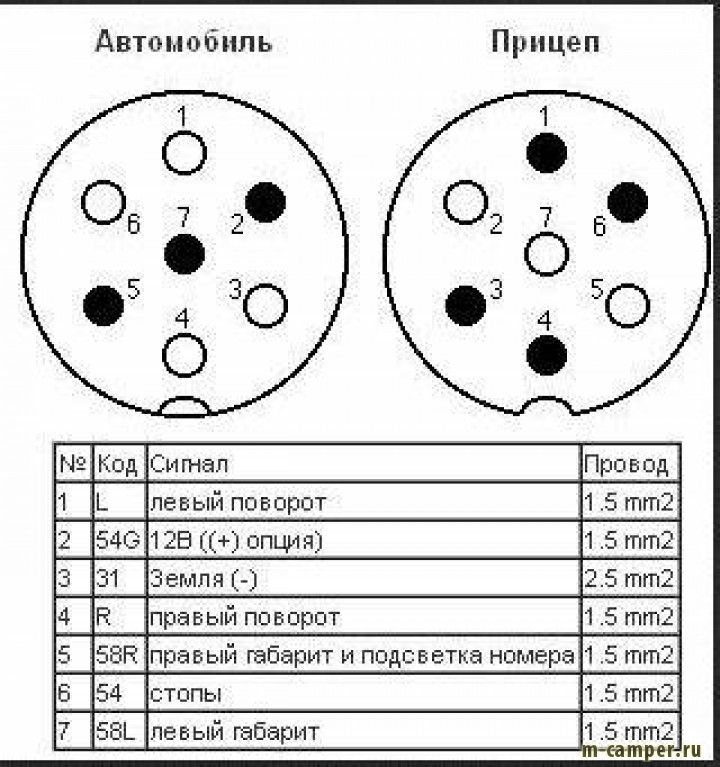

7-контактная розетка, распиновка

Если в автомобиле нет штатного разъема для подключения прицепа, то установите купленный в магазине разъем на специальную пластину возле фаркопа. При этом распиновка делается универсальным способом. Для этого провода напрямую соединяются пайкой с соответствующими выводами контактных площадок задних фонарей.

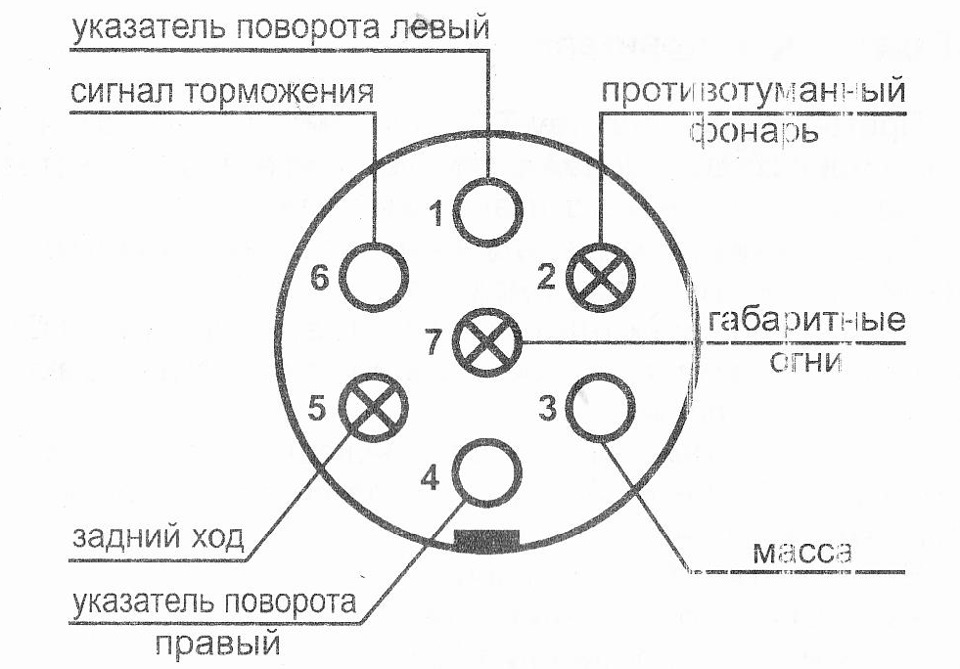

Распиновка 7-контактной розетки выглядит следующим образом:

• 1 — левый поворот;
• 2 — фара противотуманная;
• 3 — «масса»;
• 4 — указатель поворота правый;
• 5 — фонарь заднего хода;
• 6 — стоп-сигнал;
• 7 — габаритные огни и освещение номерного знака

На некоторых европейских автомобилях контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от поворотников берутся с обеих сторон и выводятся на розетку разными проводами. Индикацию остальных огней можно взять от одного блока задних фонарей.

Распиновка 13-контактной розетки

Большинство автомобилей импортного производства оснащены стандартными 13-контактными разъемами. Если на автомобиле нет фаркопа, в большинстве случаев устанавливается 7-контактная розетка. Когда в одном из автомобилей есть 13-контактная розетка, а в другом — 7-контактная вилка, подключение осуществляется с помощью адаптера.

В отличие от 7-контактной розетки, 13-контактная розетка имеет дополнительные 3 контакта с «массой» и 2 контакта используются для подачи питания и 12В от аккумулятора. 1 пин остался неиспользованным. Питание габаритных фонарей осуществляется по разным проводникам: каждый со своей стороны.

Для установки фаркопа на Ниву Шевроле используется штатный комплект проводов с концевыми разъемами, которые подключаются непосредственно к фишкам контактов заднего фонаря.

Распиновка 15-контактного разъема

Этот тип разъема используется для стыковки буксируемых автомобилей с тягачом в большинстве стран мира. Разъем не только обеспечивает сигнал поворотника и стоп-сигнала, но и отправляет водителю грузовика информацию о состоянии тормозных систем и управляет некоторыми механизмами АТС. В остальном распиновка аналогична 13-контактному разъему. Эти электрические разъемы используются только на грузовиках большой грузоподъемности.

Схемы прямого подключения

Данный вид подключения используется при отсутствии в ТС родной клеммной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения установки можно использовать разъемы, оснащенные штекерами для сопряжения с оптикой. С другой стороны устройства имеются провода для подключения к ответной части устройства.

Перед подключением разъема фаркопа необходимо определить место установки разъемов. Подключается к осветительному оборудованию через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через слив в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения более долговечны.

Если вы планируете объединить два контакта, например размеры правой и левой стороны, то общий подводящий провод должен быть больше 2 мм², так как нагрузка на него увеличится. Приобрести необходимые аксессуары можно в магазине или на авторынке. Не стоит покупать разъемы и разъемы самодельные, так как это чревато возникновением короткого замыкания с дальнейшим возгоранием всей проводки.

Поэтапное подключение к машине

Перед тем, как подключить розетку к фаркопу, необходимо подготовить следующие материалы:

• разъем с крышкой;
• соединительные блоки;
Многожильный кабель с цветной изоляцией
• с сечением жилы не менее 1,5 мм²;
• Трубка защитная гофрированная;
• пластиковые хомуты.

Для автомобиля с бортовым компьютером необходимо дополнительно приобрести соответствующий блок.

Работы по подключению разъема ведутся в следующем порядке:

1. Подготовьте провода необходимого сечения.
2. Снимите изоляцию и залудите концы или зажмите их в латунных втулках. Это повысит прочность соединения и предотвратит нагрев.
3. Подсоедините провода к контактам разъема.
4. Поместите полученный жгут в гофрированный рукав.
5. Прикрепите втулку к корпусу емкости.
6. Припаяйте провода к контактным площадкам согласно схеме.
7. Подсоедините последний к разъемам световой оптики обоих фонарей.
