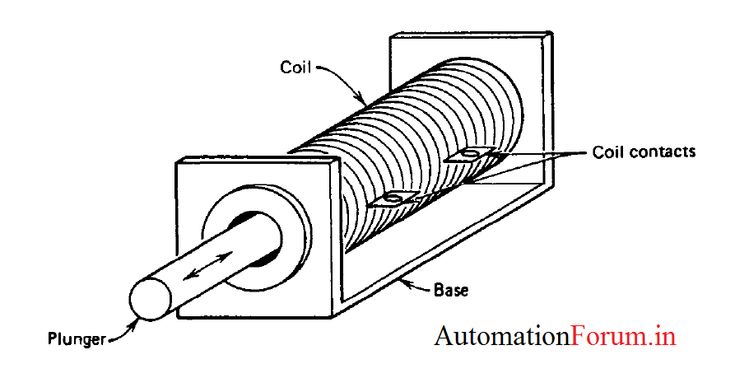

Принцип работы и устройство соленоида

Соленоид представляет собой электромагнитное устройство, преобразующее электрическую энергию в механическое движение. Основными элементами соленоида являются:

Катушка из изолированного провода
Ферромагнитный сердечник (якорь)
Корпус
Возвратная пружина

При подаче электрического тока на катушку возникает магнитное поле, которое втягивает сердечник внутрь. После отключения тока пружина возвращает сердечник в исходное положение. Таким образом обеспечивается линейное возвратно-поступательное движение.

Основные типы соленоидов

По конструкции соленоиды подразделяются на несколько основных типов:

Втягивающие — сердечник втягивается внутрь катушки
Толкающие — сердечник выталкивается из катушки

Поворотные — обеспечивают угловое перемещение якоря
Линейные — для точного линейного позиционирования

По типу питания различают соленоиды постоянного и переменного тока. Соленоиды постоянного тока проще в управлении и чаще используются в автомобильной технике.

Схема подключения соленоида к лебедке

Для управления лебедкой с помощью соленоида используется следующая базовая схема:

Силовые контакты соленоида подключаются к аккумулятору и электродвигателю лебедки
Управляющие контакты соединяются с выключателем или реле
Параллельно катушке ставится защитный диод
Цепь управления защищается предохранителем

При подаче сигнала на управляющие контакты соленоид замыкает силовую цепь и запускает двигатель лебедки. Защитный диод предотвращает выброс напряжения при отключении.

Подключение пульта дистанционного управления

Для дистанционного управления лебедкой через соленоид можно использовать следующую схему:

Выход приемника пульта подключается к управляющим контактам соленоида через реле
Питание приемника берется от бортовой сети автомобиля
Кнопки пульта настраиваются на включение/выключение реле

Такая схема позволяет управлять лебедкой на расстоянии с помощью радиопульта. Реле обеспечивает гальваническую развязку слаботочных цепей управления и силовой части.

Компоненты схемы управления соленоидом

Для построения схемы управления соленоидом потребуются следующие компоненты:

Соленоид на рабочее напряжение бортовой сети
Силовое реле или MOSFET-транзистор
Защитный диод (1N4007 или аналог)
Предохранитель на рабочий ток соленоида
Выключатель или кнопка управления
Приемник и пульт дистанционного управления (опционально)

При выборе компонентов важно учитывать рабочее напряжение и ток коммутации соленоида. Для мощных лебедок может потребоваться установка дополнительного реле.

Особенности подключения мощных соленоидов

При работе с мощными соленоидами (ток более 50А) следует учитывать ряд особенностей:

Использовать силовые контакторы вместо обычных реле
Применять толстые силовые провода с сечением не менее 10 мм²
Устанавливать предохранитель непосредственно у аккумулятора
Обеспечить надежное заземление на кузов
Использовать дополнительное реле для управляющей цепи

Это позволит избежать перегрева проводки и выхода из строя коммутационных элементов при больших пусковых токах мощного соленоида.

Диагностика и устранение неисправностей

Основные неисправности соленоидов и способы их устранения:

Соленоид не срабатывает — проверить напряжение питания и целостность катушки
Повышенный шум при работе — очистить или заменить подвижные части

Неполный ход якоря — проверить возвратную пружину
Подгорание контактов — зачистить или заменить силовые контакты

При появлении неисправностей рекомендуется сначала проверить надежность электрических соединений и состояние клемм аккумулятора. Большинство проблем связано именно с плохим контактом.

Меры безопасности при работе с соленоидами

При монтаже и обслуживании схем с мощными соленоидами следует соблюдать следующие меры безопасности:

Отключать аккумулятор перед началом работ
Использовать изолированный инструмент
Не касаться оголенных проводов и клемм под напряжением
Применять средства защиты глаз при пайке
Соблюдать полярность при подключении

Пренебрежение правилами безопасности может привести к поражению электрическим током, ожогам или короткому замыканию бортовой сети автомобиля.

Схема соленоида

Используются в научно-технических эффектах совместно с данным эффектом естественнонаучные эффекты. Соленоиды бывают различных типов: многовитковые многослойные катушки, спирали плоские и геликоидальные, набранные из дисков и цельноточеные из металлических прутков, одновитковые и др. По своему значению они делятся на два больших класса: соленоиды для получения стационарных магнитных полей, то есть таких полей, которые могут по желанию экспериментатора долго держаться при определенных фиксированных значениях, и соленоиды для получения импульсных магнитных полей, существование которых возможно лишь в течение короткого времени в общем случае не более 1 секунды. Рассмотрим соленоиды стационарного магнитного поля. Они делятся на резистивные и сверхпроводящие.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Магнитный соленоид принцип действия и способы управления

Запись на мероприятие

как подключить несколько соленоидов на ардуино

Пейнтбол для Вас. Всё для пейнтбола.

Справочник химика 21

Соленоиды серии A80

Схема управления соленоидом

Соленоиды АКПП

Для чего нужно соленоиды в АКПП и как их самостоятельно проверить

Соленоид максимального магнитного поля

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Принципиальная схема электроударника и рпзмеры соленоида

Магнитный соленоид принцип действия и способы управления

Если на маркер установлены QEV, то чистку соленоида можно производить реже — смазка все равно будет накапливаться в соленоиде, но не так быстро, как без QEV. Разборка При разборке нет необходимости отделять шланги от соленоида. Напротив, настоятельно рекомендуется НЕ СНИМАТЬ шланги со штуцеров делать это нужно как можно реже и только в случаях абсолютной необходимости, так как штуцера соленоида очень легко повредить.

Нельзя также отделять корпус соленоида от платы. Схема основных частей соленоидной группы: Отделяем оправку соленоида от корпуса. Нам потребуются тонкогубцы для того, чтобы вынуть верхнюю часть оправки из зажима в корпусе. Ни в коем случае не нарушайте целостность катушки красный провод , так как это может привести к необратимым последствиям. Оправка сидит в зажиме весьма туго, поэтому потребуется приложить некоторое усилие. Съем оправки — самая сложная часть разборки, после того, как процедура выполнена, можно расслабиться.

Переворачиваем соленоид вверх ногами и из корпуса выпадает сердечник — внутренняя подвижная деталь. Она состоит из стальной оболочки серебристой или желтоватой , окружающей резиновый бампер черный стерженек.

Обслуживание и сборка Ватной палочкой очищаем внутреннюю поверхность корпуса и внешнюю поверхность сердечника. Ни в коем случае не смазывать детали соленоида. На этом обслуживание закончено. Сборку начинаем с того, что вставляем сердечник в корпус, резиновой поверхностью вниз, затем вставляем в корпус коллектор.

Обратите внимание, что коллектор должен занять правильное положение, как показано на рисунке, иначе полная сборка маркера будет невозможна. Наконец, защелкиваем обратно оправку — плоской частью вверх, изогнутой — вниз. На этом сборка закончена, соленоид готов к работе и может быть установлен обратно в маркер. Нестандартные праздники для детей и взрослых — такого Вы еще не видели!

Airow Gun — пейнтбольный лук. Читайте наш обзор здесь Пейнтбол без баллона: обзор маркеров пружинного взвода JT Splat Master Обзор нового маркера Eclipse Etek 4 Эксклюзивное развлечение — пейнтбол на багги! Smart Parts ION: Сборка-разборка и ТО соленоида Необходимая частота обслуживания: через каждые несколько тысяч выстрелов то есть циклов работы с газом.

Полезное в «Техничке» Инструкции к маркерам Обзоры оборудования.

Запись на мероприятие

Соленоиды можно проверить с помощью омметра отдельно или прямо на автомобиле с разьемов ТСМ. Смотреть страницу — подготовка. Используем снятый АКБ и провода с «крокодильчиками». При подаче напряжения на соленоид возникает электромагнитное поле, которое притягивает микрочастицы металла, находящиеся в масле.

На Come Up DS 9,5 разъем шестиштырьковый, правда один штырь незадействован, на схеме 3-х штырьковый На всякий случай.

как подключить несколько соленоидов на ардуино

Схема управления магнетроном Привет всем. Посоветуйте, можно ли использовать симистор для управления нигнетроном, с какими Схема управления питанием Здравствуйте. Собираю тут поделку на батарейном питании, со встроенным зарядным и балансиром Описание: Пока в емкости нет воды, транзисторы Т1 и Т2 закрыты, Нужна схема автоматического управления нагрузкой Схема модуля блока управления Добрый день. Схема управления отрезным устройством на реле Здравствуйте, уважаемые! Прошу помощи в следующем вопросе. Надо создать надежную релейную схему

Пейнтбол для Вас. Всё для пейнтбола.

Falcon Paintball info in english. Это необходимо, так как при стрельбе микроскопические объемы смазки вдуваются в соленоид при каждом откате болта и со временем накапливаются в количестве, влияющем на работу клапана. А для нормальной работы соленоид должен быть свободен от волокон, грязи или смазки. Если на маркер установлены QEV, то чистку соленоида можно производить реже — смазка все равно будет накапливаться в соленоиде, но не так быстро, как без QEV. Разборка При разборке нет необходимости отделять шланги от соленоида.

Люблю мастерить всякую фигню руками, приимущественно это механика. А тут столкнулся с электроникой.

Справочник химика 21

Электрические соленоиды работают на основе аналогичных электромагнитных принципах, что и двигатели постоянного тока, однако соленоиды могут использовать магнитную энергию, чтобы толкать или тянуть что-то, а не поворачивать. Соленоиды можно найти в пейнтбольных пушках, пинбольных машинах, принтерах, клапанах и даже автомобилях. Соленоид — это катушка, которая при возбуждении создает контролируемое магнитное поле, направленное к его центру. Если поместить магнитный стержень внутрь этого поля, этот стержень сможет перемещаться внутри катушки вперед и назад. Управлять соленоидом довольно просто, особенно если подключить Arduino, как в данном обучающем проекте. Сила соленоида сила, с которой он может втягивать стержень прямо пропорциональна количеству обмоток катушки и прикладываемому току.

Соленоиды серии A80

Использование: в электротехнике, электронике для создания магнитных полей. Технический результат заключается в оптимизации параметров с учетом параметров источника питания. Параметры соленоида связаны соотношением где d 0 — диаметр провода катушки соленоида, — удельное сопротивление провода, D — диаметр катушки, L — длина катушки, k — число слоев обмотки, R 0 — внутреннее сопротивление источника питания. Тогда магнитное поле будет максимальным для данного источника где 0 — магнитная постоянная; Е — ЭДС источника питания. Изобретение относится к электротехнике, электронике и может быть использовано для создания магнитных полей. Регистрация патентов.

Схема устройства АПВ с выдержкой времени для выключателей с В в цепи соленоида включения замыкается и реле / Я получает питание Реле

Схема управления соленоидом

Конструктивно длинные соленоиды выполняются как в виде однослойной намотки см. Если длина намотки значительно превышает диаметр намотки, то в полости соленоида при подаче в него электрического тока порождается магнитное поле, близкое к однородному. Также часто соленоидами называют электромеханические исполнительные механизмы , обычно со втягиваемым ферромагнитным сердечником.

Соленоиды АКПП

ВИДЕО ПО ТЕМЕ: Подключение соленоида к лебёдке

Базовая схема подключения с внутренним вестгейтом. Механическое управление наддувом без внешнего контролера и соленоида. Трубка соединяет сосок на компрессорной части с актуатором. Турбина «едет на пружине» актуатора. Шланчик идущий от компрессорной части турбины подключается к тройнику.

В работе автоматической коробки передач большая роль отводится трансмиссионному маслу. Каждый автовладелец знает, насколько важно использовать высококачественные смазочные материалы, а также следить за состоянием всех узлов коробки автомат.

Для чего нужно соленоиды в АКПП и как их самостоятельно проверить

Наши консультанты не работают в выходные и праздники Этот справочник transakpp. Скажите какой соленоид мне заменить, чтобы все опять заработало? Что же такое Соленоид? Соленоиды пришли на смену Говернору — примитивному механико-гидравлическому клапану, переключавшему скорости в гидравлически управляемых трансмиссиях, типа того, что в унитазе открывает и закрывает воду для заполнения смывного бака.

Соленоид максимального магнитного поля

Количество гостей со мной: Записаться. О клубе. Главная Форум Обмен опытом строго без флуда Давайте еще раз поговорим про 3х портовые соленоиды

Управление реле и соленоидами: схема импульсного драйвера

Управление реле и соленоидами с эффективным применением импульсного драйвера. В этой статье использование основанной на компараторах импульсной схемы драйвера соленоида повышает КПД, изменяя работу драйвера в режимах втягивания и удержания.

Несколько лет назад Пол Рако в соавторстве с покойным Бобом Пизом написал потрясающую статью, посвященную теоретическим и практическим аспектам модулей, выполняющих управление реле и соленоидами [1]. Было отмечено, что большинству соленоидов для удержания сердечника после втягивания требуется меньше мощности, чем для его смещения в первый момент.

Следовательно, без снижения механических характеристик можно сберечь существенное количество энергии и уменьшить тепловыделение, если начинать с высокого управляющего напряжения для втягивания, а затем понижать напряжение до более низкого значения для удержания.

Метод снижения мощности, предложенный Бобом (первый рисунок в его статье), был элегантно простым; для него требовались лишь резистор и конденсатор, соединенные параллельно друг с другом и последовательно с катушкой соленоида. Энергия в переходном режиме втягивания подается через конденсатор, тогда как установившийся ток удержания протекает через резистор, сопротивление которого выбирается равным от 60% до 70% от сопротивления катушки.

Поэтому ток удержания снижался примерно до 40%, а выделение тепла катушкой уменьшалось более чем на 60%. Это довольно впечатляющее снижение рассеиваемой мощности катушки. Однако последовательный резистор тоже потреблял мощность- на 70% больше, чем соленоид. В принципе в этом и заключается эффективное управление реле и соленоидами.

Схема, представленная здесь на Рисунке 1, переносит тот же принцип снижения мощности на следующий логический уровень, исключая последовательный гасящий резистор, и заменяя его эффективным импульсным режимом. (Обратите внимание, что конструкция применима для управления катушками реле и контакторами).

Схема драйвера построена на четырех аналоговых компараторах, содержащихся в «старом друге» — счетверенной микросхеме LM339 (А1-А4), комбинация которых управляет мощным МОП-транзистором (Q1) в соответствии с сигналом логического уровня на входе РАЗРЕШЕНИЕ. Срабатывание соленоида начинается, когда сигнал РАЗРЕШЕНИЕ активирует А1, включая Q1 и А2, и запускает цикл управления (Рисунок2).

Напряжение V1, которым управляет компаратор A3, нарастает со скоростью, определяемой емкостью конденсатора С1 (время втягивания

T_{PULL_IN} =5·10⁵·C1=50 мс

при С1 = 0.1 мкФ) и связанной с ним резистор-ной цепочкой, в результате чего на затворе Q1 формируется начальный импульс втягивания V3 с полной амплитудой V+.

Это продолжается до тех пор, пока напряжение V1 не сравняется с напряжением V2 — пороговым уровнем модулятора драйвера А2 (устанавливаемым резисторами R1 и R2), и схема перейдет в режим удержания с пониженным потреблением мощности. Модуляция напряжения V3 и, соответственно, проводимости Q1, осуществляется генератором А4, который запускается, когда V1 достигает порога компаратора А4, и формирует треугольный всплеск в узле V1.

Это циклически переключает компаратор А2, тем самым, устанавливая коэффициент заполнения для проводимости Q1 равным примерно 70%. В дальнейшем воспроизводится сценарий экономии рассеиваемой мощности соленоида в режиме удержания, описанный в статье Пиза/Рако, но без неэффективного гасящего резистора.

Универсальность получившегося драйвера определяется его способностью работать от любого источника от 12 до 24 В и подстраиваться к току соленоида до 10 А (то есть, до 240 Вт), что позволяет использовать эту единственную схему для управления широким спектром соленоидов. Потребление мощности в режиме удержания снижается на 60%, а общий КПД легко превышает 90%. Для сброса времязадающего конденсатора С1 требуется меньше миллисекунды.

Ссылки

1. «What’s All This Solenoid Driver Stuff. Anyhow?». Electronic Design, August 5,2013.

Цепь драйвера соленоида

3 месяца назад 8 месяцев назад Киран Салим

2433 просмотра

В этом уроке мы создадим «Схему драйвера соленоида».

Соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическую энергию, преобразует электропитание в линейное движение под действием магнитного поля.

Поскольку соленоиды очень часто используются в исполнительных механизмах во многих системах автоматизации процессов. Несмотря на то, что доступно много типов соленоидных механизмов, основная суть остается неизменной. То есть у него есть катушка, намотанная на металлический (проводящий) материал. Когда на катушку подается питание, этот проводящий материал подвергается некоторому механическому движению, которое затем меняется на обратное с помощью пружины или другого механизма при отключении питания. Поскольку соленоид включает в себя катушку, они часто потребляют большое количество тока.

Итак, требуется регулируемый источник постоянного тока с постоянным током из-за наличия электромагнитной катушки и механических частей. Все это делает обязательным наличие какой-либо схемы драйвера для его работы. Здесь мы разрабатываем простую схему драйвера соленоида, используя один NPN-транзистор. Здесь используется соленоидное устройство 12 В, которое управляется транзистором NPN TIP120. Этот транзистор обеспечивает лучшую реакцию переключения при высоком напряжении и токе.

Купить на Amazon

Аппаратные компоненты

The following components are required to make Solenoid Driver Circuit

S.No	Components	Value	Qty
1	Solenoid	12V	1
2	Transistor	TIP120	1
3	Регулятор напряжения IC	7805	1
4	1
4	DIOD
4	7777777777777
4
4
4	0038	1N4007	1
5	Capacitor	0. 1µF	1
6	Resistor	2.2KΩ, 4.7KΩ	1,1
7	Switch		1
8	Connecting Wires		–
9	Power Supply	12V	1

TIP120 Pinout

Для получения подробного описания схемы расположения выводов, размеров и технических характеристик загрузите техническое описание TIP120

7805 Схема контактов

Для получения подробного описания схемы расположения выводов, размеров и технических характеристик загрузите техническое описание 7805

Схема драйвера соленоида

Работа Пояснение

Соленоид потребляет непрерывный ток 700 мА при подаче питания и пиковый ток около 1,2 А, поэтому мы должны учитывать эти факторы при разработке схемы привода для этого конкретного электромагнитного клапана. Используя несколько легкодоступных компонентов, мы можем построить эту простую схему драйвера соленоида. Соленоид можно просто включить, подав 12 В на его клеммы, и выключить, выключив его. Чтобы контролировать это, включать и выключать процесс, нам нужно использовать переключающее устройство в качестве транзистора TIP120. Транзистор Q1 требует минимального базового напряжения, поэтому для регулирования входного постоянного напряжения используется регулятор напряжения IC 7805. Входное напряжение 12 В подается непосредственно на соленоид, а другой конец соленоида соединяется с выводом коллектора транзистора Q1. Выход регулятора соединен с базой Q1 через переключатель управления ВКЛ/ВЫКЛ.

Когда переключатель находится в выключенном состоянии, транзистор Q1 остается в выключенном состоянии, и на соленоид не подается питание. Когда переключатель находится в состоянии ON, транзистор Q1 переходит в состояние ON из-за напряжения базы-эмиттера и катушки соленоида, получая питание, а затем становится электромагнитом, после чего механический рычаг испытывает линейное движение. Используя эту простую схему драйвера соленоида, мы можем управлять потоком тока и напряжения в соленоидном устройстве.

Области применения

Электромагнитные устройства широко используются в различных отраслях промышленности, начиная от простых запорных устройств, автомобильных коробок передач, кондиционеров, зажимных устройств, медицинского оборудования, сельскохозяйственных систем, электромагнитных клапанов и т. д.

Схема привода соленоида

Соленоиды очень часто используются в исполнительных механизмах во многих системах автоматизации технологических процессов. Существует много типов соленоидов, например, есть электромагнитные клапаны, которые можно использовать для открытия или закрытия водопроводных или газовых трубопроводов, и есть соленоидные плунжеры, которые используются для создания линейного движения. Одно очень распространенное применение соленоида, с которым столкнулось бы большинство из нас, — это дверной звонок. Внутри дверного звонка находится соленоидная катушка плунжерного типа, которая при подаче питания от источника переменного тока будет перемещать небольшой стержень вверх и вниз. Этот стержень будет ударять по металлическим пластинам, расположенным по обе стороны от соленоида, издавая успокаивающий звук динг-дон.

Несмотря на то, что существует множество типов соленоидных механизмов , основное остается неизменным. То есть у него есть катушка, намотанная на металлический (проводящий) материал. Когда на катушку подается питание, этот проводящий материал подвергается некоторому механическому движению, которое затем меняется на противоположное с помощью пружины или другого механизма при отключении питания. Поскольку соленоид включает в себя катушку, он часто потребляет большое количество тока, что делает обязательным наличие какой-либо схемы драйвера для его работы. В этом уроке мы узнаем как собрать схему драйвера для управления электромагнитным клапаном .

Необходимые материалы

Электромагнитный клапан
Адаптер 12 В
7805 ИС регулятора
МОП-транзистор IRF540N
Диод IN4007
0,1 мкФ Емкость
Резисторы 1k и 10k
Соединительные провода
Макет

Что такое соленоид и как он работает?

Соленоид — это устройство, которое преобразует электрическую энергию в механическую . У него есть катушка, намотанная на проводящий материал, эта установка действует как электромагнит. Преимущество электромагнита перед естественным магнитом заключается в том, что его можно включать и выключать при необходимости, подавая питание на катушку. Таким образом, когда катушка находится под напряжением, то в соответствии с законом Фарадея проводник с током имеет вокруг себя магнитное поле, поскольку проводник представляет собой катушку, магнитное поле достаточно сильное, чтобы намагнитить материал и создать линейное движение.

Во время этого процесса катушка потребляет большое количество тока, а также создает проблему гистерезиса, поэтому невозможно управлять катушкой соленоида напрямую через логическую схему. Здесь мы используем электромагнитный клапан на 12 В, который обычно используется для управления потоком жидкости. Соленоид потребляет непрерывный ток 700 мА при подаче питания и пиковый ток около 1,2 А, поэтому мы должны учитывать эти вещи при разработке схемы привода для этого конкретного электромагнитного клапана.

Принципиальная схема

Полная электрическая схема для Цепь привода соленоида показана на изображении ниже. Мы поймем, почему он разработан так, как только взглянем на полную схему.

Как видите, схема очень проста и легка в сборке, поэтому мы можем протестировать ее, используя небольшой макет. Соленоид можно просто включить, подав 12 В на его клеммы, и выключить, выключив его. Чтобы управлять этим процессом включения и выключения с помощью цифровой схемы, нам нужно переключающее устройство, такое как полевой МОП-транзистор, и, следовательно, это важный компонент в этой схеме. Ниже приведены параметры, которые вы должны проверить при выборе MOSFET.

Пороговое напряжение истока затвора В _GS(th) : Это напряжение, которое необходимо подать на МОП-транзистор, чтобы включить его. Здесь пороговое значение напряжения составляет 4 В, а мы подаем напряжение 5 В, которого более чем достаточно для полного включения МОП-транзистора.

Непрерывный ток стока: схема. Здесь наш соленоид потребляет максимальный пиковый ток 1,2 А, а номинал нашего МОП-транзистора составляет 10 А при 5 В Vgs. Так что мы более чем в безопасности с текущим номиналом MOSFET. Всегда рекомендуется иметь некоторую верхнюю предельную разницу между фактическим значением и номинальным значением тока.

Сопротивление стока-источника в открытом состоянии: Когда полевой МОП-транзистор полностью включен, он имеет некоторое сопротивление между контактами стока и истока, это сопротивление называется сопротивлением во включенном состоянии. Это значение должно быть как можно меньше, иначе будет огромное падение напряжения (закон Ома) на контактах, что приведет к недостаточному напряжению для включения соленоида. Значение сопротивления в открытом состоянии здесь составляет всего 0,077 Ом.

Если вы разрабатываете схему для какого-либо другого приложения соленоида, вы можете посмотреть техническое описание своего полевого МОП-транзистора. Микросхема линейного регулятора 7805 используется для преобразования входного напряжения 12 В в 5 В, затем это напряжение подается на вывод Gate полевого МОП-транзистора при нажатии переключателя через токоограничивающий резистор 1 кОм. Когда переключатель не нажат, штифт затвора притягивается к земле через резистор 10 кОм. Это удерживает МОП-транзистор выключенным, когда переключатель не нажат. Наконец, диод добавлен в встречно-параллельном направлении, чтобы предотвратить разряд катушки соленоида в силовую цепь.

Работа схемы привода соленоида

Теперь, когда мы поняли, как работает схема привода, давайте протестируем схему, собрав ее на макетной плате.
