Шим регулятор напряжения 12в своими руками

В статье стоит раскрыть тему того, как совершает работу тиристорный регулятор напряжения, схему которого можно более подробно осмотреть в интернете. В повседневной жизни в большинстве случаев может развиться особая необходимость в регулировании общей мощности бытовых приборов, к примеру, электроплит, паяльника, кипятильника, а также ТЭНов, на транспорте — оборотов двигателя и прочего. В этом случае на помощь нам придёт простая и радиолюбительская конструкция — это особый регулятор мощности на тиристоре. Создать такое устройство не составит особого труда, оно может стать тем первым самодельным прибором, который будет выполнять функцию регулировки температуры жала в паяльнике у любого начинающего радиолюбителя. Нужно отметить и тот факт, что готовые паяльники на станции с общим контролем температуры и остальными особенными функциями стоят намного больше, чем самые простые модели паяльников. Минимальное число деталей в конструкции поможет собрать несложный тиристорный регулятор мощности с навесным монтажом.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Простой ШИМ регулятор на NE555
  • Цифровой ШИМ регулятор оборотов коллекторного двигателя.
  • Как сделать регулятор оборотов электродвигателя 12в, 220в, 24в
  • СХЕМА ШИМ РЕГУЛЯТОРА
  • шим регулятор оборотов двигателя постоянного тока 12в
  • Как сделать регулятор мощности для паяльника на 220 В
  • Схема ШИМ-регулятора яркости светодиодов для сборки своими руками
  • Плавная регулировка оборотов электродвигателя 12в

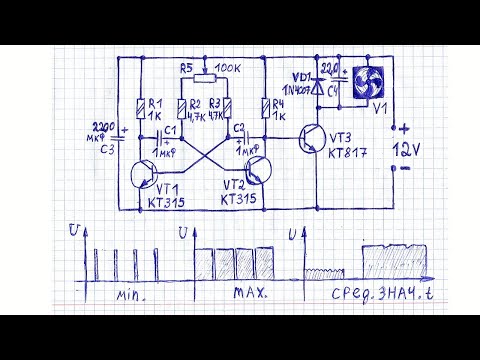

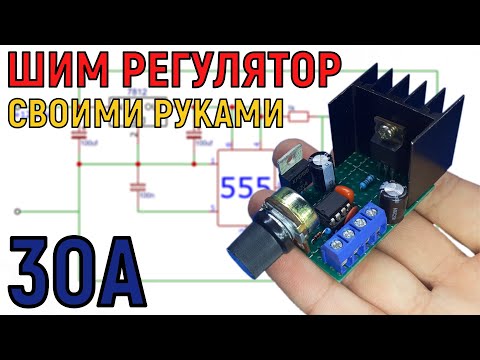

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Широтно-импульсный регулятор оборотов двигателя и яркости LED-ленты на 40V 10A 400W. Aliexpress

Простой ШИМ регулятор на NE555


Микроконтроллеры, такие как, например Arduino — это отличный способ управлять проектами в области электроники. К сожалению, максимальный вывод цифровых пинов равен 40 мА, чего недостаточно для питания большинства двигателей.

Здесь может быть полезен шилд для регулятора оборотов двигателя на 12 вольт. Но это дорого, и позволяет вам управлять лишь несколькими моторами. Простейший тип контроллера скорости использует сигнал модуляции ширины импульса. Этот сигнал может быть сгенерирован любым из ШИМ-пинов на Arduino.

Поэтому нам нужно будет использовать внешний источник питания например, аккумуляторную батарею и транзисторную схему коммутации. Это похоже на транзисторную схему на шилде реле, но мы внесли несколько изменений. Я добавил светодиод для визуальной индикации на выходе. Некоторые из компонентов продублированы, потому что я делаю два контроллера скорости на одной печатной плате.

Вы можете сделать только один, используя по одному компоненту. Начните с пайки двух транзисторов на печатной плате. Оставьте между ними пространство, чтобы поместить другие компоненты. Пока не обрезайте провода. Обратите внимание на пин-аут транзистора, чтобы подключить все правильно. Чтобы лучше понять схему и то, как она работает, будет неплохо сначала сделать прототип схемы на плате.

Припаяйте маленькие 2х1 коннекторы. В качестве альтернативы вы можете использовать винтовые клеммы. Опять же, оставьте пространство между коннекторами и транзисторами. Припаяйте диоды к передней панели, перед маленькими коннекторами. Соедините диоды с коннекторами как показано на 3 картинке. Это предотвратит подачу электродвигателем слишком большого тока на плату.

Обрежьте излишки проводов на всех диодах. В идеале у вас должна остаться серебряная полоска, обращенная к верхней части доски — это упростит соединение.

Припаяйте резисторы 1К к основанию пин 1 каждого транзистора. Оставьте место между резисторами и не подключайте их ни к чему. Отрежьте основной провод и провод резистора, подключенный к нему. Припаяйте резистор Ом к печатной плате, чтобы один из проводов был подключен к аноду светодиода более длинный провод. Обрежьте один провод резистора и провод анода. Подключите провод от одного из светодиодных резисторов к одному из транзисторных резисторов. Отрежьте провод только от светодиодного резистора.

Повторите с остальными резисторами, чтобы сделать две пары резисторов. Запомните, какой из резисторов подключен к какому! Эти пары будут раздельными, мы делаем 2 контроллера.

Припаяйте провода источника питания. Вы можете подключить плату к аккумулятору на ваше усмотрение учитывая напряжение и силу тока двигателя и микроконтроллера. Я подключил разъем для батареи 9 В, чтобы иметь возможность поставить аккумулятор 9 В или 12 В. Завяжите узел возле основания, чтобы разъем не выпал. Припаяйте большой коннектор к левому верхнему углу платы. Подключите положительный провод от источника питания к самому дальнему контакту слева положив плату так, чтобы коннектор был в левом верхнем углу.

Подключите отрицательный провод источника питания к пину рядом с положительным контактом, который вы только что припаяли. Я использовал красный провод для положительных соединений, а синий для заземления. Примечание: это можно использовать для питания микроконтроллера или другого аксессуара, а также вы можете использовать это в качестве источника питания, если вы не хотите использовать прилагаемые провода питания.

Подключите резистор, подключенный к базе пин 1 транзистора к одному из контактов большого коннектора. Сделайте то же самое для другого резистора, подключив его к оставшемуся контакту. Подключите пин ШИМ к входным контактам ШИМ, которые вы только что припаяли, и используйте контакты питания в качестве входа или выхода для питания.

Я использовал провод белого цвета для этих соединений. Подключите два эмиттера транзисторов пин 3 к земле. Подключите два катодных провода светодиодов к земле.

Обрежьте выводы трансмиттера и светодиодов. Я использовал провод синего цвета для заземления.

Соедините положительный провод с ближайшим к серебряной полоске диода соединением.

Руководствуйтесь для справки фотографией, так как эта часть может быть сложной. Сделайте это для обоих наборов коннекторов. Здесь нужно вспомнить пару резисторов.

Выберите пин для подключения мотора и выясните, к какому транзистору подключен светодиод возле этого пина. После этого подсоедините провод оставшегося соединения к коллектору пин 2 транзистора, к которому подключен светодиод. Обрежьте провод транзистора и повторите это для другого коннектора и транзистора. Используйте изображения для справки. Теперь у вас есть простое устройство для контроля двигателя. Вы можете установить скорость двигателя, отправив команду аналогового ввода на базу транзистора.

Загрузите в Ардуино образец кода, приведенный ниже. Поиграйте со значениями и кодом, чтобы вам было удобно контролировать скорость двигателя.

Чтобы использовать это с другими микроконтроллерами, убедитесь, что он имеет выход ШИМ и установите выход в соответствии с требуемой скоростью.

Если вы не знаете, как это сделать, найдите образец кода для управления светодиодом и измените код по-своему.

В принципе, вы можете представить себе это как контроль светодиода; устройство принимает сигнал широтно-импульсного регулятора и управляет двигателем с более высоким напряжением и током. Ваш e-mail не будет опубликован. Please enable JavaScript to submit this form. Игорь Самоделов. Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями. Скрыть комментарии Показать комментарии. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.


Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация. Регулятор оборотов минидрели Блог компании MakeItLab , Производство и разработка электроники , DIY или Сделай сам , Электроника для начинающих Сверление печатных плат — настоящая головная боль для электронщика, но наше новое устройство поможет ее немного смягчить. Это простое и компактное дополнение к минидрели позволит продлить жизнь двигателю и сверлам. Схема, плата, инструкции по настройке, видео — все в статье!

27 июл. г.- Стабилизатор напряжения 12 вольт 6 ампер своими руками. Источник питания 12 В 20 А Электротехника, Electronics Projects, Никола Тесла, Проекты .. Мощный ШИМ регулятор своими руками Планировки.

Как сделать регулятор оборотов электродвигателя 12в, 220в, 24в

С микросхемой NE аналог КР знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой. С развитием мощных светодиодов NE снова вышла на арену в роли регулятора яркости диммера , напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно. Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД. Второй способ подразумевает изменение ширины импульсов скважности тока с частотой от Гц до нескольких килогерц.

СХЕМА ШИМ РЕГУЛЯТОРА

Некоторые ситуации требуют изменения оборотов двигателя от номинальных. Иногда требуется уменьшить обороты электродвигателя, потому что их увеличение негативно сказывается на подшипниковом аппарате. Способы изменения вращения зависят от модели электрической машины. Характеристики электрических машин отличаются: постоянного и переменного тока, однофазные, трехфазные.

Войти через.

шим регулятор оборотов двигателя постоянного тока 12в

Трудно перечислить, для каких только целей не использовалась эта недорогая, но многофункциональная микросхема за почти полувековой период своего существования. Однако, даже несмотря на быстрое развитие электронной промышленности в последние годы, она по-прежнему продолжает пользоваться популярностью и выпускается в значительных объемах. Предлагаемая Jericho Uno простенькая схемка автомобильного ШИМ-регулятора — не профессиональная, полностью отлаженная разработка, отличающаяся своей безопасностью и надежностью. Это всего лишь небольшой дешевый эксперимент, собранный на доступных бюджетных деталях и вполне удовлетворяющий минимальным требованиям. Поэтому его разработчик не берет на себя ответственности за все то, что может произойти с вашим оборудованием при эксплуатации смоделированной схемы. Вернуться назад 80 1 2 3 4 5.

Как сделать регулятор мощности для паяльника на 220 В

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 CatZilla ad voffka Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем.

У нас Вы можете купить Мастер Кит MP — ШИМ регулятор мощности 6- 35В Подключите лампу накаливания, напряжением 12В, к клемме OUT.

Схема ШИМ-регулятора яркости светодиодов для сборки своими руками

Заказ печатных плат www. Регулятор скорости двигателя постоянного тока Чип и Дип. Супер-Простой регулятор мощности ШИМ своими руками! Всего 9 деталей!

Плавная регулировка оборотов электродвигателя 12в

Плавная работа двигателя, без рывков и скачков мощности — это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Регулятор оборотов двигателя, частотный преобразователь — это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ — широко-импульсное управление электрическими приспособлениями.

Микроконтроллеры, такие как, например Arduino — это отличный способ управлять проектами в области электроники.

Стабильность напряжения — это весьма важная характеристика электропитания для большинства электронных устройств. В них содержатся электрические цепи с нелинейными элементами. Для оптимальной настройки этих цепей существует определенная величина разности потенциалов. И если она будет изменяться, электрическая цепь утратит правильные эксплуатационные характеристики. Поскольку напряжение 12 вольт является стандартом не только для автомобилей, но и для многих других устройств, далее пойдет речь именно о таких регуляторах. Речь о том или ином регуляторе 12 вольт имеет смысл вести только при указании дополнительных данных:.

Каждый из перечисленных параметров связан с определенными техническими решениями, которые отражаются в схеме.

Регулировать напряжение питания мощных потребителей удобно с помощью регуляторов с широтно-импульсной модуляцией. Преимущество таких регуляторов заключается в том, что выходной транзистор работает в ключевом режиме, а значить имеет два состояния — открытое или закрытое. Известно, что наибольший нагрев транзистора происходит в полуоткрытом состоянии, что приводит к необходимости устанавливать его на радиатор большой площади и спасать его от перегрева. Предлагаю простую схему ШИМ регулятора.


Цифровой ШИМ регулятор оборотов коллекторного двигателя.

$14.47

Перейти в магазин

Еще один обзор на тему всяких вещей для самоделок. На этот раз я расскажу о цифровом регуляторе оборотов. Вещица по своему интересная, но хотелось большего.
Кому интересно, читайте дальше 🙂

Имея в хозяйстве некоторые низковольтные устройства типа небольшой шлифовальной машинки и т. п. я захотел немного увеличить их функциональный и эстетический вид. Правда это не получилось, хотя я надеюсь все таки добиться своего, возможно в другой раз, на за саму вещицу расскажу сегодня.
Производитель данного регулятора фирма Maitech, вернее именно это название часто встречается на всяких платках и блочках для самоделок, хотя сайт этой фирмы почему то мне не попался.

Из-за того, что я не сделал в итоге то, что хотел, обзор будет короче обычного, но начну как всегда с того, как это продается и присылается.
В конверте лежал обычный пакетик с защелкой.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

В комплекте только регулятор с переменным резистором и кнопкой, жесткой упаковки и инструкции нет, но доехало все целым и без повреждений.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Сзади присутствует наклейка, заменяющая инструкцию. В принципе большего для такого устройства и не требуется.
Указан рабочий диапазон напряжения 6-30 Вольт и максимальный ток в 8 Ампер.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Внешний вид весьма неплох, темное «стекло», темно-серый пластик корпуса, в выключенном состоянии кажется вообще черным. По внешнему виду зачет, придраться не к чему. Спереди была приклеена транспортировочная пленка.
Установочные размеры устройства:
Длина 72мм ( минимальное отверстие в корпусе 75мм), ширина 40мм, глубина без учета передней панели 23мм (с передней панелью 24мм).
Размеры передней панели:
Длина 42.5, мм ширина 80мм

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Переменный резистор идет в комплекте с ручкой, ручка конечно грубовата, но для применения вполне сойдет.
Сопротивление резистора 100КОм, зависимость регулировки — линейная.
Как потом выяснилось, 100КОм сопротивление дает глюк. При питании от импульсного БП невозможно выставить стабильные показания, сказывается наводка на провода к переменному резистору, из-за чего показания скачут +- 2 знака, но ладно бы скакали, вместе с этим скачут обороты двигателя.
Сопротивление резистора высокое, ток маленький и провода собирают все помехи вокруг.
При питании от линейного БП такая проблема отсутствует полностью.
Длина проводов к резистору и кнопке около 180мм.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Кнопка, ну тут ничего особенного. Контакты нормально открытые, установочный диаметр 16мм, длина 24мм, подсветки нет.
Кнопка выключает двигатель.
Т.е. при подаче питания индикатор включается, двигатель запускается, нажатие на кнопку его выключает, второе нажатие включает опять.
Когда двигатель выключен то индикатор так же не светится.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Под крышкой находится плата устройства.
На клеммы выведены контакты питания и подключения двигателя.
Плюсовые контакты разъема соединены вместе, силовой ключ коммутирует минусовой провод двигателя.
Подключение переменного резистора и кнопки разъемное.
На вид все аккуратно. Выводы конденсатора немного кривоваты, но я думаю что это можно простить 🙂

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Дальнейшую разборку я спрячу под спойлер.

 Подробнее

Первое включение. Так получилось, что испытания я проводил еще до снятия защитной пленки, потому на этих фото она еще есть.
Индикатор контрастный, в меру яркий, читается отлично.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Сначала я решил попробовать на мелких нагрузках и получил первое разочарование.
Нет, претензий к производителю и магазину у меня нет, просто я надеялся, что в таком относительно недешевом устройстве будет присутствовать стабилизация оборотов двигателя.
Увы, это просто регулируемый ШИМ, на индикаторе отображается % заполнения от 0 до 100%.
Мелкого двигателя регулятор даже не заметил, дня него это совсем смешной ток нагрузки 🙂

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Внимательные читатели наверняка обратили внимание на сечение проводов, которыми я подключил питание к регулятору.
Да, дальше я решил подойти к вопросу более глобально и подключил более мощный двигатель.
Он конечно заметно мощнее регулятора, но на холостом ходу его ток около 5 Ампер, что позволило проверить регулятор на режимах более приближенных к максимальным.
Регулятор вел себя отлично, кстати я забыл указать что при включении регулятор плавно увеличивает заполнение ШИМ от нуля до установленного значения обеспечивая плавный разгон, на индикаторе при этом сразу показывается установленное значение, а не как на частотных приводах, где отображается реальное текущее.
Регулятор не вышел из строя, немного нагрелся, но не критично.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Так как регулятор импульсный, то я решил просто ради интереса потыкаться осциллографом и посмотреть что происходит на затворе силового транзистора в разных режимах.
Частота работы ШИМа около 15 КГц и не меняется в процессе работы. Двигатель заводится примерно при 10% заполнения.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Изначально я планировал поставить регулятор в свой старый (скорее уже древний) блок питания для мелкого электроинструмента (о нем как нибудь в другой раз). по идее он должен был стать вместо передней панели, а на задней должен был расположиться регулятор оборотов, кнопку ставить не планировал (благо при включении устройство сразу переходит в режим — включено).
Должно было получиться красиво и аккуратно.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Но дальше меня ждало некоторое разочарование.
1. Индикатор хоть и был немного меньше по габаритам чем вставка передней панели, но хуже было то, что он не влазил по глубине упираясь в стойки для соединения половинок корпуса.
и если пластмассу корпуса индикатора можно было срезать, то не стал бы все равно, так как дальше мешала плата регулятора.
2. Но даже если бы первый вопрос я бы решил, то была вторая проблема, я совсем забыл как у меня сделан блок питания. Дело в том, что регулятор рвет минус питания, а у меня дальше по схеме стоит реле реверса, включения и принудительной остановки двигателя, схема управления всем этим. И с их переделкой оказалось все куда сложнее 🙁

Если бы регулятор был со стабилизацией оборотов, то я бы все таки заморочился и переделал схему управления и реверса, либо переделал регулятор под коммутацию + питания. А так можно и переделаю, но уже без энтузиазма и теперь не знаю когда.
Может кому интересно, фото внутренностей моего БП, собирался он лет так около 13-15 назад, почти все время работал без проблем, один раз пришлось заменить реле.

Цифровой ШИМ регулятор оборотов коллекторного двигателя.

Резюме.
Плюсы
Устройство полностью работоспособно.
Аккуратный внешний вид.
Качественная сборка
В комплект входит все необходимое.

Минусы.
Некорректная работа от импульсных блоков питания.
Силовой транзистор без запаса по напряжению
При таком скромном функционале завышена цена (но здесь все относительно).

Мое мнение. Если закрыть глаза на цену устройства, то само по себе оно вполне неплохое, и выглядит аккуратно и работает нормально. Да, присутствует проблема не очень хорошей помехозащищенности, думаю что решить ее несложно, но немного расстраивает. Кроме того рекомендую не превышать входное напряжение выше 25-27 Вольт.
Больше расстраивает то, что я довольно много смотрел варианты всяких готовых регуляторов, но нигде не предлагают решение со стабилизацией оборотов. Возможно кто то спросит, зачем мне это. Объясню, как то попала в руки шлифовальная машинка со стабилизацией, работать гораздо приятнее чем обычной.

На этом все, надеюсь что было интересно 🙂

Товар предоставлен для написания обзора магазином.

$14.47

Перейти в магазин
